Tektronix DMM7510 User manual

de.tek.com/keithley

Modell DMM7510 7,5-stelliges grafisches Abtastmultimeter

Benutzerhandbuch

DMM7510-900-05 Rev. D März 2021

*PDMM7510-900-05D*

DMM7510-900-05D

7,5-stelliges Multimeter

Modell DMM7510

Benutzerhandbuch

© 2021, Keithley Instruments, LLC

Cleveland, Ohio, U.S.A.

Alle Rechte vorbehalten.

Jegliche – auch auszugsweise – unerlaubte Vervielfältigung, Anfertigung von Kopien oder

Verwendung der hierin enthaltenen Informationen ist ohne die vorherige schriftliche Genehmigung

von Keithley Instruments, LLC, ausdrücklich untersagt.

Dies ist die Übersetzung der Originalanleitung in die deutsche Sprache.

TSP®, TSP-Link® und TSP-Net® sind Marken von Keithley Instruments, LLC. Alle Produktnamen
von Keithley Instruments sind Marken oder eingetragene Marken von Keithley Instruments, LLC.

Andere Markennamen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

Die Lua 5.0-Software und die zugehörigen Dokumentationsdateien sind urheberrechtlich geschützt

© 1994 – 2015, Lua.org, PUC-Rio. Die Lizenzbedingungen für die Lua-Software und die

zugehörige Dokumentation finden Sie auf der Lua-Lizenzierungsseite

(https://www.lua.org/license.html).

Microsoft, Visual C++, Excel und Windows sind entweder eingetragene Marken oder Marken der

Microsoft Corporation in den USA und/oder anderen Ländern.

Dokumentnummer: DMM 7510-900-05 Rev. D März 2021

Sicherheitshinweise

Vor der Verwendung dieses Produkts bzw. der zugehörigen Geräte sind folgende Sicherheitshinweise zu beachten. Obwohl
einige Geräte und Zubehörteile in der Regel mit ungefährlichen Spannungen verwendet werden, können Gefahrensituationen
entstehen.

Dieses Produkt ist zur Verwendung durch Personal vorgesehen, das Stromschlaggefahren erkennt und mit Sicherheitsvorkehrungen
zur Vermeidung möglicher Verletzungen vertraut ist. Lesen und befolgen Sie sämtliche Informationen zur Installation, zum Betrieb und
zur Wartung, bevor Sie dieses Produkt verwenden. Ausführliche Produktspezifikationen finden Sie in den Dokumentationsunterlagen.

Wird das Produkt nicht gemäß Spezifikation verwendet, wird der durch die Produktgarantie gewährleistete Schutz möglicherweise
beeinträchtigt.

Folgende Benutzerkategorien sind für das Produkt vorgesehen:

Der Verantwortliche ist diejenige Einzelperson oder Gruppe, die für die Benutzung und Wartung von Geräten zuständig ist und
dafür Sorge zu tragen hat, dass die Geräte gemäß Spezifikation verwendet und innerhalb der zulässigen Grenzwerte betrieben
werden und dass das Bedienpersonal ausreichend geschult wird.

Das Bedienpersonal verwendet das Produkt gemäß Einsatzzweck. Es muss zu den Themen „Elektrische
Sicherheitsmaßnahmen“ und „Ordnungsgemäße Verwendung des Geräts“ geschult werden. Zudem muss es vor Stromschlägen
und vor gefährlichen stromführenden Schaltungen geschützt werden.

Das Instandhaltungspersonal führt regelmäßige Arbeiten am Produkt aus, um dessen dauerhafte Funktionstüchtigkeit zu
gewährleisten. So stellt es beispielsweise die Netzspannung ein oder sorgt für die Erneuerung von Verbrauchsmaterial. Eine
Beschreibung der in diesem Zusammenhang anfallenden Arbeiten ist in den Dokumentationsunterlagen zu finden. Darin ist auch
ausdrücklich angegeben, ob das Bedienpersonal sie durchführen darf. Fehlt eine solche Angabe, dürfen die jeweiligen Arbeiten
ausschließlich vom Instandhaltungspersonal durchgeführt werden.

Das Wartungspersonal verfügt über eine Ausbildung, die ihm das Arbeiten an stromführenden Schaltungen, das Ausführen
sicherer Installationen und die Reparatur von Geräten ermöglicht. Installations- und Wartungsmaßnahmen dürfen ausschließlich
von speziell ausgebildetem Wartungspersonal durchgeführt werden.

Die Produkte von Keithley wurden so konzipiert, dass sie für elektrische Signale an Mess-, Steuer-, Regel- und Daten-E/A­Anschlüssen mit geringen transienten Überspannungen eingesetzt werden können. Direkt an die Netzspannung oder an
Spannungsquellen mit hohen transienten Überspannungen dürfen sie hingegen nicht angeschlossen werden. Bei Anschlüssen
der Messkategorie II (gemäß IEC 60664) ist ein Schutz vor hohen transienten Überspannungen erforderlich, die häufig bei
lokalen Netzanschlüssen mit Wechselspannung auftreten. Es gibt spezielle Messgeräte von Keithley, die für den Anschluss an
die Netzversorgung geeignet sind. Diese Geräte sind mit einer Kennzeichnung der Kategorie II oder höher versehen.

Sofern in den Spezifikationen, in der Bedienungsanleitung oder auf der Gerätekennzeichnung kein ausdrücklicher Hinweis
vorhanden ist, darf keines der Geräte an die Netzversorgung angeschlossen werden.

Besteht die Gefahr eines Stromschlags, ist besondere Vorsicht geboten. An Steckverbindungen oder Prüfvorrichtungen kann
eine lebensgefährliche Spannung anliegen. Laut US-amerikanischem Normungsinstitut ANSI besteht die Gefahr eines
Stromschlags, wenn die Spannungswerte 30 Veff, 42,4 VPeak oder 60 VDC überschritten werden. Es empfiehlt sich, vor dem
Messen einer unbekannten Schaltung stets von einer lebensgefährlichen Spannung auszugehen.

Personen, die das jeweilige Produkt bedienen, müssen jederzeit vor einem elektrischen Stromschlag geschützt sein. Die
verantwortliche Person muss sicherstellen, dass Bedienpersonal keinen Zugang hat bzw. gegen alle Anschlusspunkte
abgeschirmt ist. In einigen Fällen müssen Anschlüsse für potenziellen menschlichen Kontakt zugänglich sein. Personen, die das
Produkt bedienen, müssen in diesen Fällen geschult sein, sich selbst vor der Gefahr des elektrischen Stromschlags zu schützen.
Bei einer Leistungsfähigkeit des Stromkreises ab 1.000 V darf kein leitender Teil des Stromkreises zugänglich sein.

Schließen Sie Einschaltkarten niemals direkt an unbegrenzte Schaltkreise an. Sie sind für den Einsatz in Kombination mit durch
den Scheinwiderstand begrenzten Spannungsquellen gedacht. Schließen Sie Einschaltkarten NIEMALS direkt an Stromnetze
mit Wechselspannung an. Um Fehlerströme bzw. Fehlerspannungen an Einschaltkarten zu vermeiden, verwenden Sie
Schutzvorrichtungen, bevor sie eine Spannungsquelle anlegen.

Stellen Sie vor der Inbetriebnahme eines Geräts sicher, dass das Netzkabel an einer ordnungsgemäß geerdeten Steckdose
angeschlossen ist. Untersuchen Sie alle Anschlusskabel, Prüfleitungen und Steckbrücken vor jedem Gebrauch auf mögliche
Verschleißerscheinungen, Risse oder Brüche.

Soll ein Gerät an einem Ort mit eingeschränktem Zugang zum Netzkabel aufgestellt werden – wie beispielsweise in einem
Einbaurahmen –, muss eine zusätzliche Vorrichtung zum Trennen des Geräts von der Hauptstromversorgung zur Verfügung
stehen. Diese muss sich in unmittelbarer Nähe des Geräts und in Reichweite des Bedienpersonals befinden.

Um ein Höchstmaß an Sicherheit zu gewährleisten, sollten Sie weder das Produkt noch die Prüfkabel oder sonstige Geräte
berühren, solange am Messkreis eine Spannung anliegt. Trennen Sie vor dem Ausführen folgender Aktionen STETS das
gesamte Prüfsystem vom Netzanschluss und entladen Sie alle Kondensatoren: Anschließen bzw. Trennen von Kabeln oder
Steckbrücken, Anbringen bzw. Entfernen von Einschaltkarten, Durchführen von Änderungen im Inneren, wie das Anbringen bzw.
Entfernen von Steckbrücken.

Berühren Sie keine Objekte, die als Stromweg zur gleichen Seite des Messkreises oder zur Masse (Erde) der Netzversorgung
dienen könnten. Achten Sie stets darauf, dass Ihre Hände bei den Messvorgängen trocken sind und Sie auf einem trockenen,
isolierten Untergrund stehen, der der gemessenen Spannung standhalten kann.

Aus Sicherheitsgründen müssen Geräte und Zubehörteile gemäß Bedienungsanweisungen verwendet werden. Werden Geräte
oder Zubehörteile in einer Weise eingesetzt, die nicht in der Bedienungsanleitung aufgeführt ist, wird der durch das Gerät
gewährleistete Schutz möglicherweise beeinträchtigt.

Überschreiten Sie nicht die maximalen Signalpegel des Geräts und des Zubehörs. Die maximalen Signalpegel sind in den
technischen Daten und Betriebsinformationen angegeben und werden an den Bedienfeldern des Geräts, den Bedienfeldern der
Prüfvorrichtungen und den Einschaltkarten angezeigt.

Enthält ein Produkt eine Sicherung und muss diese ersetzt werden, müssen Typ und Nennstrom übereinstimmen, damit der
Brandschutz weiterhin gewährleistet ist.

Gehäuseanschlüsse dürfen NICHT als Schutzleiterverbindungen (Schutzerdung), sondern ausschließlich als Schirmanschlüsse
zum Messen von Schaltungen verwendet werden.

Beim Einsatz einer Prüfvorrichtung muss die Abdeckung geschlossen bleiben, solange am Prüfling eine Spannung anliegt. Ein
sicherer Betrieb setzt den Einsatz einer Verriegelung für die Abdeckung voraus.

Ist eine

Schraube vorhanden, verbinden Sie sie mit dem Schutzleiter (Schutzerdung). Verwenden Sie dazu den in den

Dokumentationsunterlagen empfohlenen Draht.

Mit dem Symbol auf einem Gerät wird auf eine potenzielle Gefahr hingewiesen und zur Vorsicht gemahnt. Ist das Symbol
auf einem Gerät abgebildet, sollte der Benutzer die Dokumentationsunterlagen konsultieren und die darin enthaltenen
Bedienungsanweisungen befolgen.

Das Symbol

auf einem Gerät warnt vor der Gefahr eines Stromschlags. Bei Vorhandensein dieses Symbols müssen die

gängigen Sicherheitsvorkehrungen getroffen werden, damit niemand mit diesen Spannungen in Berührung kommt.

Mit dem Symbol auf einem Gerät wird der Benutzer darauf aufmerksam gemacht, dass die Oberfläche heiß werden kann.
Um Verbrennungen zu verhindern, sollte die betreffende Oberfläche nicht berührt werden.

Das Symbol weist auf eine Anschlussklemme für die Verbindung zum Geräterahmen hin.

Ist auf einem Produkt das Symbol

zu sehen, ist dies ein Hinweis darauf, dass für die Anzeigeleuchte Quecksilber verwendet
wurde. Bedenken Sie, dass die Leuchte entsprechend den im Bund sowie in den Bundesländern und Kommunen geltenden
Gesetzen entsorgt werden muss.

In den Abschnitten in den Dokumentationsunterlagen, die die Überschrift WARNUNG tragen, werden potenzielle Gefahren
behandelt, die zu schweren Verletzungen oder zum Tod führen können. Lesen Sie sich die zugehörigen Informationen stets
sorgfältig durch, bevor Sie die genannten Maßnahmen durchführen.

Abschnitte, die in den Dokumentationsunterlagen mit VORSICHT betitelt sind, enthalten eine Erklärung zu Gefahren, die zu
einer Beschädigung des Geräts führen können. Bei einer derartigen Beschädigung erlischt möglicherweise der
Garantieanspruch.

Abschnitte, die in der Benutzerdokumentation mit der Überschrift VORSICHT und dem Symbol

gekennzeichnet sind,
beschreiben Gefahren, die leichte oder mittelschwere Körperverletzungen oder Schäden am Gerät verursachen können. Lesen
Sie sich die zugehörigen Informationen stets sorgfältig durch, bevor Sie die genannten Maßnahmen durchführen. Schäden am
Gerät können zum Erlöschen der Garantie führen.

Geräte und Zubehörteile sollten nicht mit Personen in Kontakt kommen.

Ziehen Sie vor jeder Wartung das Netzkabel und alle Prüfkabel.

Um den Schutz vor Stromschlägen und Bränden aufrechtzuerhalten, müssen die für Netzstromkreise erforderlichen Ersatzteile –
wie Netztransformatoren, Prüfleitungen oder Eingangsbuchsen – von Keithley bezogen werden. Es können
Standardsicherungen mit den entsprechenden nationalen Sicherheitsfreigaben verwendet werden, sofern sie denselben
Nennstrom haben und gleichen Typs sind. Das mit dem Gerät gelieferte abnehmbare Netzkabel darf nur durch ein Netzkabel mit
gleichwertiger Spezifikation ersetzt werden. Andere, nicht sicherheitsrelevante Komponenten können von anderen Anbietern
bezogen werden, müssen den Originalkomponenten jedoch gleichwertig sein (beachten Sie jedoch bitte, dass einige
ausgewählte Ersatzteile dennoch über Keithley bezogen werden sollten, damit das Produkt weder an Genauigkeit noch an
Funktionalität einbüßt). Sollten Sie bezüglich der Verwendbarkeit eines Ersatzteils Zweifel haben, geben Ihnen die Mitarbeiter in
den Niederlassungen von Keithley gern telefonisch Auskunft.

Sofern in der produktspezifischen Dokumentation keine abweichenden Angaben enthalten sind, sind Geräte von Keithley für die
Verwendung in Innenräumen bei den folgenden Umgebungsbedingungen ausgelegt: Höhe bis zu 2.000 m (6.562 ft) über NN;
Temperatur 0 °C bis 50 °C (32 °F bis 122 °F); Belastungsgrad 1 oder 2.

Verwenden Sie zum Reinigen des Geräts ein mit entionisiertem Wasser oder mit einem mildem Reinigungsmittel auf
Wasserbasis angefeuchtetes Tuch. Reinigen Sie ausschließlich das Äußere des Geräts. Tragen Sie das Reinigungsmittel nicht
direkt auf das Gerät auf. Achten Sie darauf, dass das Reinigungsmittel nicht ins Innere des Geräts gelangt oder auf dem Gerät
verschüttet wird. Produkte, die aus einer Leiterplatte ohne Gehäuse bestehen (z. B. eine Messdatenerfassungskarte, die in
einen Computer eingebaut werden soll), müssen bei Befolgung der Handhabungsanweisungen niemals gereinigt werden. Wurde
die Platte jedoch so sehr verunreinigt, dass die Funktionstüchtigkeit eingeschränkt ist, muss sie beim Hersteller eingeschickt
werden, damit sie dort fachgerecht gereinigt/gewartet werden kann.

Überarbeitete Sicherheitshinweise, Januar 2017.

Inhalt

Einleitung ..................................................................................................................... 1-1

Willkommen .......................................................................................................................... 1-1

Einführung in dieses Handbuch ........................................................................................... 1-1

Garantieverlängerung .......................................................................................................... 1-2

Kontaktinformationen ........................................................................................................... 1-2

Übersicht über das vordere Bedienfeld .................................................................... 2-1

Übersicht über das vordere Bedienfeld ................................................................................ 2-1

Stromversorgung des Geräts ............................................................................................... 2-3

Netzkabel anschließen .............................................................................................................. 2-4

DMM7510 ein- oder ausschalten .............................................................................................. 2-4

Touchscreen-Anzeige .......................................................................................................... 2-5

Auswählen von Artikeln auf dem Touchscreen ......................................................................... 2-5

Durchlaufbalken ........................................................................................................................ 2-6

Informationen eingeben ............................................................................................................ 2-6

Helligkeit der Hintergrundbeleuchtung und Dimmer einstellen .................................................. 2-7

Ereignismeldungen ansehen ..................................................................................................... 2-8

Wischbildschirme ................................................................................................................. 2-8

Überschriftleiste des Wischbildschirms ..................................................................................... 2-9

Wischbildschirm FUNCTIONS (Funktionen) ........................................................................... 2-10

Wischbildschirm SETTINGS (Einstellungen) ........................................................................... 2-10

Wischbildschirm STATISTICS (Statistiken) ............................................................................. 2-11

Wischbildschirm SECONDARY (Sekundär) ............................................................................ 2-11

Wischbildschirm USER (Benutzer) .......................................................................................... 2-13

Wischbildschirm GRAPH (Grafik) ............................................................................................ 2-14

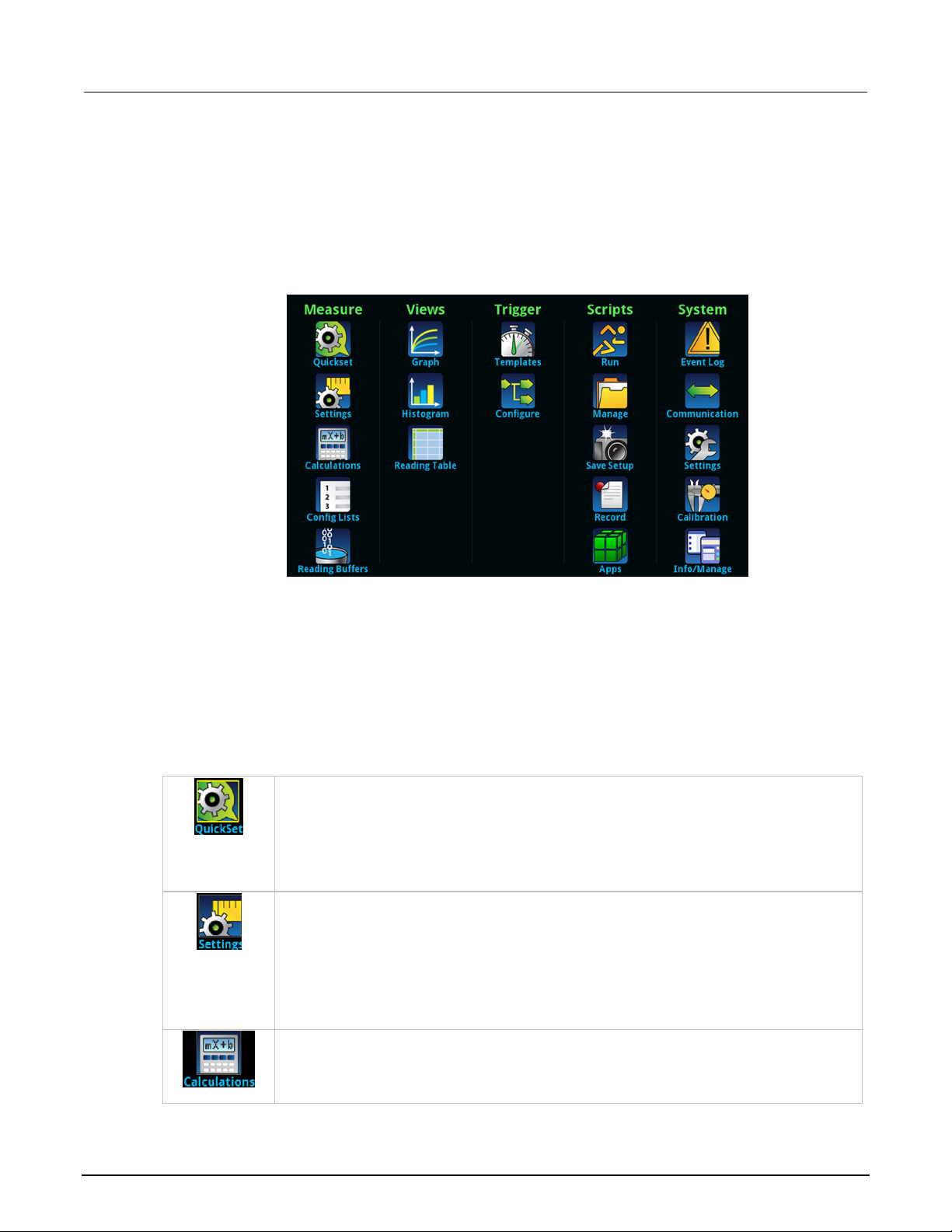

Menüübersicht .................................................................................................................... 2-15

Menü „Measure“ (Messen) ...................................................................................................... 2-15

Menü „Views“ (Ansichten) ....................................................................................................... 2-16

Menü „Trigger“ (Triggern) ........................................................................................................ 2-16

Menü „Scripts“ (Skripte) .......................................................................................................... 2-17

Systemmenü ........................................................................................................................... 2-18

Verwenden einer Remote-Schnittstelle .................................................................... 3-1

Schnittstellen für die Fernkommunikation ............................................................................ 3-1

Unterstützte Remote-Schnittstellen ..................................................................................... 3-1

GPIB-Kommunikation ........................................................................................................... 3-2

Installieren der GPIB-Treibersoftware ....................................................................................... 3-2

Installieren der GPIB-Karten in Ihrem Computer ....................................................................... 3-3

Anschließen der GPIB-Kabel an Ihr Gerät ................................................................................ 3-3

Festlegen der GPIB-Adresse .................................................................................................... 3-4

LAN-Kommunikation ............................................................................................................ 3-5

Einrichten der LAN-Kommunikation auf dem Gerät .................................................................. 3-6

Einrichten der LAN-Kommunikation auf dem Computer ............................................................ 3-7

USB-Kommunikation ............................................................................................................ 3-8

Verbinden eines Computers mit dem DMM7510 über USB ...................................................... 3-9

Kommunizieren mit dem Gerät .................................................................................................. 3-9

Inhalt

Modell DMM7510 7,5-stelliges Multimeter

Benutzerhandbuch

Verwenden der Web-Schnittstelle ...................................................................................... 3-13

Verbinden mit der Webschnittstelle des Geräts ...................................................................... 3-14

Vorschläge zur LAN-Fehlerbehebung ..................................................................................... 3-14

Startseite der Webschnittstelle ................................................................................................ 3-15

Identifizieren des Geräts ......................................................................................................... 3-16

Anzeigen von Ereignissen im Ereignisprotokoll ....................................................................... 3-16

Bestimmen des zu verwendenden Befehlssatzes ............................................................. 3-16

Durchführen grundlegender Messungen über das vordere Bedienfeld ................ 4-1

Einleitung ............................................................................................................................. 4-1

Für dieses Beispiel benötigte Ausrüstung............................................................................ 4-1

Geräteanschlüsse ................................................................................................................ 4-2

Grundlegende Messungen über das vordere Bedienfeld .................................................... 4-2

Messdaten anzeigen ............................................................................................................ 4-4

Wartung ....................................................................................................................... 5-1

Einleitung ............................................................................................................................. 5-1

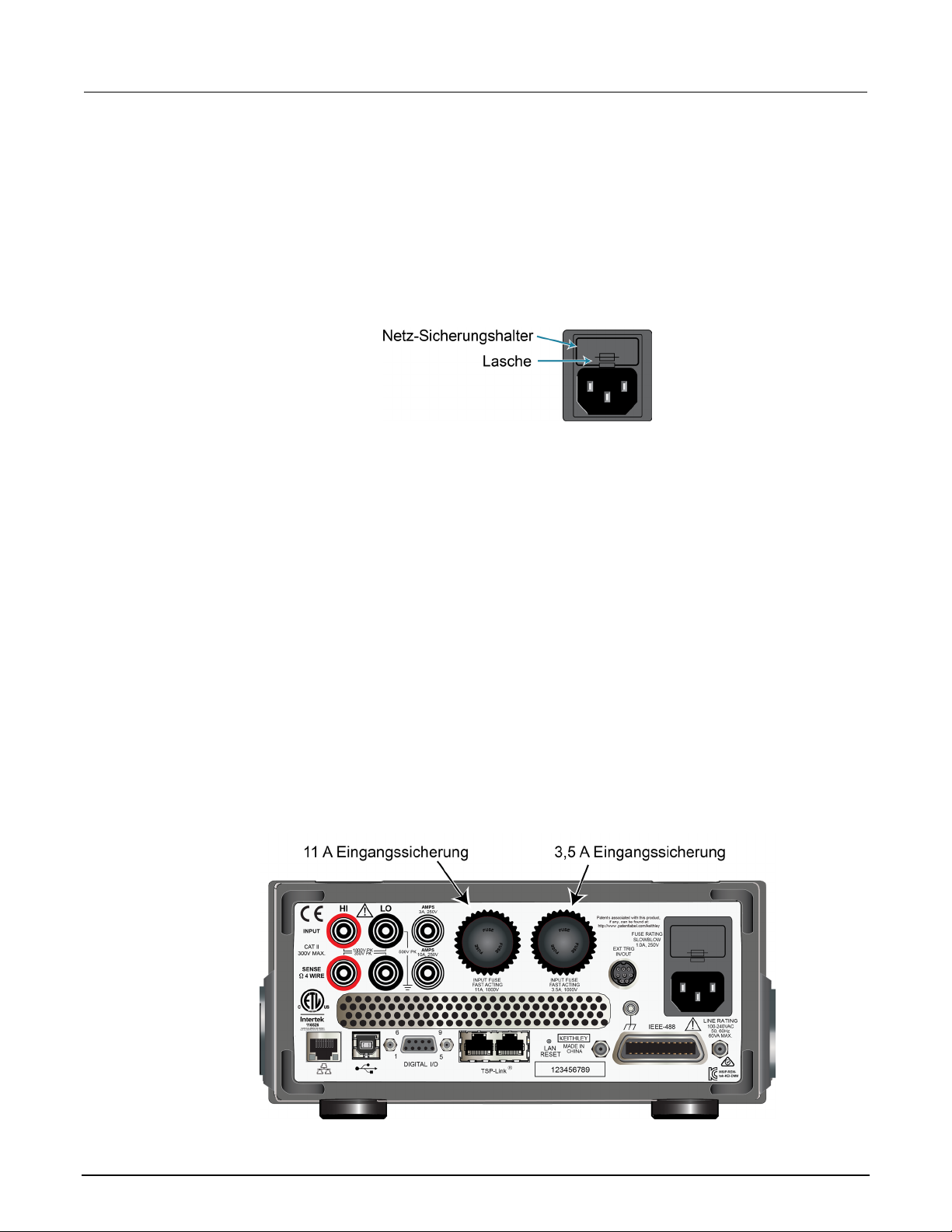

Austausch der Netzsicherung .............................................................................................. 5-1

Austausch der Eingangssicherungen .................................................................................. 5-2

Lithium-Akku ........................................................................................................................ 5-3

Display der Vorderseite ........................................................................................................ 5-4

Reinigen des Vorderseitendisplays ........................................................................................... 5-4

Anormaler Betrieb des Displays ................................................................................................ 5-4

Entfernen von Geisterbildern oder Kontrastunregelmäßigkeiten ............................................... 5-4

Fehlerbehebung und häufig gestellte Fragen .......................................................... 6-1

Zu diesem Abschnitt ............................................................................................................. 6-1

Wo finde ich aktualisierte Treiber? ....................................................................................... 6-1

Wie kann ich ein Firmware-Upgrade durchführen? ............................................................. 6-2

Warum kann das DMM7510 mein USB-Flash-Laufwerk nicht lesen? ................................. 6-3

Wie kann ich den Befehlssatz ändern? ................................................................................ 6-3

Nächste Schritte .......................................................................................................... 7-1

Zusatzinformationen zum DMM7510 ................................................................................... 7-1

Kontaktinformationen ............................................................... 1-2

In diesem Abschnitt:

Willkommen .............................................................................. 1-1

Einführung in dieses Handbuch ............................................... 1-1

Garantieverlängerung .............................................................. 1-2

Willkommen

Vielen Dank, dass Sie sich für ein Produkt von Keithley Instruments entschieden haben. Das Modell
DMM7510 von Keithley Instruments ist ein 7,5-stelliges grafisches Abtastmultimeter, das die Funktionen
von Standard-Digitalmultimetern (DMM) durch Hochgeschwindigkeitsdigitalisierung und ein großes
grafisches Farb-Touchscreen-Display erweitert. Dieses DMM bietet ein breites Spektrum von
Messmöglichkeiten, einschließlich 17 Messfunktionen. Neben branchenführenden DC-Genauigkeiten
sind Funktionen wie Kapazitätsmessung, 10-A-Strommessung und 18-Bit-Digitalisierung von Strom und
Spannung enthalten. Das große 5-Zoll-Farb-Touchscreen-Display bündelt alle diese Funktionen in
einem Paket, das Anwendern eine nie gekannte Kombination aus Datenvisualisierung und Interaktion
bietet und ihnen so einen tieferen Einblick in ihre Messungen ermöglicht

Abschnitt 1

Einleitung

Das DMM7510 bietet eine überragende Messgenauigkeit und die nötige Geschwindigkeit für ein breites
Spektrum von Anwendungsgebieten, von Systemanwendungen und Produktionstests bis hin zu
Laboranwendungen. Das DMM7510 erfüllt die Anwendungsanforderungen von Produktionsingenieuren,
Forschungs- und Entwicklungsingenieuren, Testingenieuren und Wissenschaftlern.

Einführung in dieses Handbuch

Dieses Handbuch stellt Informationen über die Grundlagen des Geräts bereit, um Sie mit dem
DMM7510 vertraut zu machen. Es ist in die folgenden Abschnitte unterteilt:

• Übersicht über das vordere Bedienfeld (auf Seite 2-1): Beschreibung der Grundlagen für die

Verwendung der Schnittstelle auf dem vorderen Bedienfeld.

• Verwenden einer Remote-Schnittstelle (auf Seite 3-1): Beschreibung der Grundlagen der

Fernkommunikation und die Verwendung der Webschnittstelle des Geräts.

• Durchführen grundlegender Messungen über das vordere Bedienfeld (auf Seite 4-1):

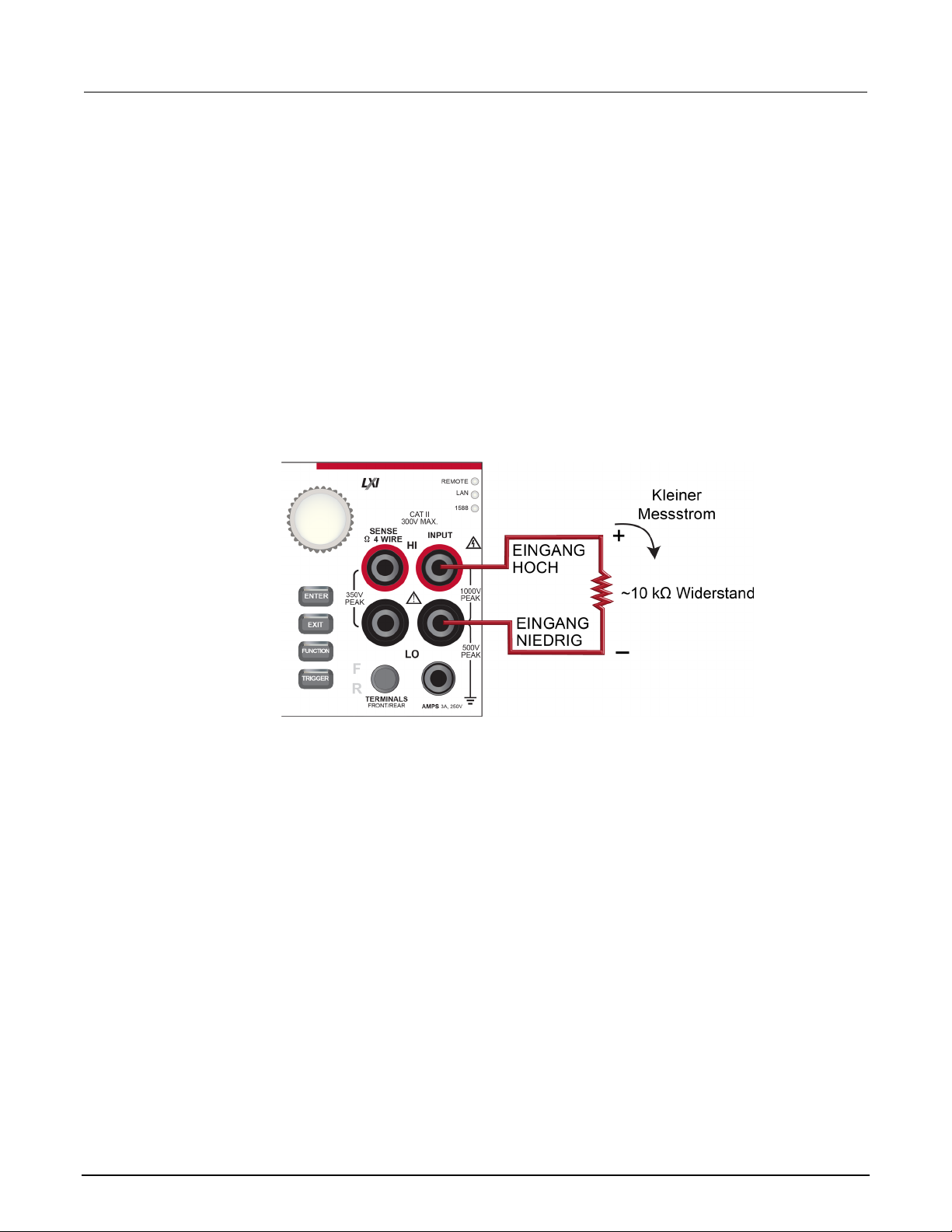

Beschreibung der Durchführung einer 2-Leiter-Widerstandsmessung unter Verwendung des
vorderen Bedienfelds des Geräts.

Abschnitt

Benutzerhandbuch

1: Einleitung Modell DMM7510 7,5-stelliges Multimeter

• Wartung (auf Seite 5-1): Die Informationen in diesem Abschnitt beschreiben routinemäßige

Wartungsarbeiten am Gerät, die der Bediener durchführen kann.

• Fehlerbehebung und häufig gestellte Fragen (auf Seite 6-1): Hier finden Sie Antworten auf häufig

gestellte Fragen, die Ihnen bei der Fehlerbehebung im Zusammenhang mit häufig auftretenden
Problemen mit dem DMM7510 helfen.

• Nächste Schritte (auf Seite 7-1): Hier finden Sie Informationen über zusätzliche Ressourcen, die

Ihnen bei der Verwendung des DMM7510 hilfreich sein können.

Anwendungsbeispiele, die den Einsatz des DMM7510 in einigen typischen Situationen
demonstrieren, finden Sie im DMM7510 Anwendungshandbuch. Detaillierte Informationen zum
DMM7510, einschließlich der Beschreibung der SCPI- und TSP-Befehle, finden Sie im Modell
DMM7510 Referenzhandbuch. Diese Handbücher stehen unter de.tek.com/keithley zur Verfügung.

Garantieverlängerung

Für viele unserer Produkte bieten wir eine mehrjährige Verlängerung der Standardgarantie an. Diese
Verträge schützen Sie vor unvorhergesehenen Wartungskosten und gewährleisten einen
zusätzlichen Schutz über mehrere Jahre zu einem Bruchteil der Kosten einer Reparatur. Eine
Garantieverlängerung ist für neue und vorhandene Produkte verfügbar. Näheres erfahren Sie bei
Ihrer örtlichen Niederlassung, Ihrem Vertriebspartner oder Distributor von Keithley Instruments.

Kontaktinformationen

Sollten Sie nach Durchsicht der Informationen in dieser Dokumentation noch Fragen haben, wenden
Sie sich bitte an Ihre örtliche Niederlassung, Ihren Vertriebspartner oder Distributor von Keithley
Instruments. Sie können auch die Tektronix-Zentrale anrufen (gebührenfrei nur innerhalb der USA
und Kanada) unter 1-800-833-9200. Die weltweiten Telefonnummern finden Sie unter

de.tek.com/contact-us.

1-2 DMM7510-900-05 Rev. D / March 2021

Menüübersicht ........................................................................ 2-15

Ein- und Ausschalten des Geräts. Drücken Sie den Netzschalter

auszuschalten.

Die Anzeige kehrt zur Startseite zurück.

Übersicht über das vordere Bedienfeld

In diesem Abschnitt:

Übersicht über das vordere Bedienfeld .................................... 2-1

Stromversorgung des Geräts ................................................... 2-3

Touchscreen-Anzeige .............................................................. 2-5

Wischbildschirme ..................................................................... 2-8

Übersicht über das vordere Bedienfeld

Das vordere Bedienfeld des DMM7510 ist unten abgebildet. Beschreibungen der Bedienelemente
des vorderen Bedienfelds folgen nach der Abbildung.

Abschnitt 2

Schalter POWER
(Netzschalter)

Abbildung 1: Vorderes Bedienfeld des DMM7510

in die Position „Ein“ (I), um das Gerät einzuschalten. Drücken Sie
den Netzschalter in die Position „Aus“ (O), um das Gerät

Taste HOME
(Startseite)

Abschnitt

Benutzerhandbuch

Seite 2-15).

Öffnet ein Menü von vorkonfigurierten Einstellungen,

halten, während Sie die Taste HELP (Hilfe) drücken.

Sie können Daten von Messwertpuffern und Screenshots auf

Laufwerk formatiert sein.

Einzelheiten finden Sie unter Touchscreen-Display (auf Seite 2-5).

Damit können Sie den Cursor verschieben und Elemente auf dem

Felds.

Wählt die markierte Auswahl oder ermöglicht Ihnen die
zurückkehren.

Zugriff auf Trigger-bezogene Einstellungen und Operationen. Die

Referenzhandbuch.

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Taste MENU (Menü)

Taste QUICKSET
(Schnelleinstellung)

Taste HELP (Hilfe)

USB-Schnittstelle

Touchscreen

Öffnet das Hauptmenü. Drücken Sie auf die Symbole des
Hauptmenüs, um die Bildschirme „Measure“ (Messen), „Views“
(Ansichten), „Trigger“ (Triggern), „Scripts“ (Skripte) und „System“
zu öffnen. Einzelheiten dazu finden Sie in der Menüübersicht (auf

einschließlich Spannungssignaldarstellung, Intervallmessung,
Stromsignaldarstellung und externer Abtastung. Ermöglicht auch
die Auswahl von Messfunktionen und die Anpassung der Leistung
für eine bessere Auflösung oder Geschwindigkeit.

Öffnet die Hilfe für den auf der Anzeige gewählten Bereich oder
das Symbol. Wenn beim Drücken der Taste HELP (Hilfe) keine
Wahl vorliegt, werden Übersichtsinformationen für den von Ihnen
angezeigten Bildschirm angezeigt. Verwenden Sie zum Anzeigen
der Hilfe die Navigationssteuerung, um die Schaltfläche zu
wählen, und drücken Sie dann die Taste HELP (Hilfe). Alternativ
können Sie auch die Schaltfläche auf dem Bildschirm gedrückt

einem USB-Flash-Laufwerk speichern. Außerdem können Sie
Skripte auf einem USB-Flash-Laufwerk speichern und daraus
abrufen. Das Flash-Laufwerk muss als FAT- oder FAT32-

Das DMM7510 verfügt über ein hochauflösendes Fünf-Zoll-Farb­Touchscreen-Display. Über den Touchscreen haben Sie Zugriff
auf Wischbildschirme und Menüoptionen. Durch Drücken der
Tasten MENU (Menü), QUICKSET (Schnelleinstellung) und
FUNCTION (Funktion) auf dem vorderen Bedienfeld können Sie
auf zusätzliche interaktive Bildschirme zugreifen. Weitere

Navigationssteu­erung

Taste ENTER
(Eingabe)

Taste EXIT
(Beenden)

Taste FUNCTION
(Funktion)

Taste TRIGGER
(Triggern)

Bildschirm wählen.
Drehen der Navigationssteuerung: Verschiebt den Cursor, um
einen Listenwert oder Menüpunkt zu markieren, damit Sie ihn
auswählen können. Wenn Sie die Steuerung drehen, während
sich der Cursor in einem Werteingabefeld befindet, wird der Wert
im Feld erhöht oder verringert.

Drücken der Navigationssteuerung: Wählt die markierte
Auswahl oder ermöglich Ihnen die Bearbeitung des ausgewählten

Bearbeitung des ausgewählten Felds.

Kehrt zum vorigen Bildschirm zurück oder schließt ein Dialogfeld.
Wenn das Hauptmenü angezeigt wird, können Sie beispielsweise
die Taste EXIT (Beenden) drücken, um zur Startseite
zurückzukehren. Wenn Sie einen Unterbildschirm (z. B. den
Ereignisprotokoll-Bildschirm) anzeigen, können Sie durch
Drücken der Taste EXIT(Beenden) zum Hauptmenü-Bildschirm

Zeigt Gerätefunktionen an. Berühren Sie eine Funktion auf dem
Bildschirm, um eine Funktion auszuwählen.

Wirkung der Taste TRIGGER (Triggern) hängt vom
Gerätezustand ab. Einzelheiten dazu finden Sie unter
„Umschalten zwischen Messmethoden“ im Modell DMM7510

2-2 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

Leuchtet, wenn das Gerät mit einem lokalen Netzwerk (LAN)
verbunden ist.

Die 1588-Funktion wird derzeit nicht unterstützt.

Verwenden Sie die Anschlüsse SENSE HI (Abtasten hoch) und

AMPS

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

LED-Indikator
REMOTE

LED-Indikator LAN

LED-INDIKATOR
1588

Anschlüsse SENSE
(Abtasten)

Anschlüsse INPUT
(Eingang)

Leuchtet, wenn das Gerät über eine Remote-Schnittstelle
gesteuert wird.

SENSE LO (Abtasten niedrig) sowie die Anschlüsse INPUT
(Eingang) mit den Funktionen 4-Leiter-Widerstand, 3-Leiter und 4­Leiter-RTD-Temperatur, und Gleichspannungsverhältnis.

Verwenden Sie die Anschlüsse INPUT HI (Eingang hoch) und
INPUT LO (Eingang niedrig) für alle Messungen außer
Stromstärke.

Verwenden Sie den AMPS-Anschluss mit dem Anschluss
INPUT LO (Eingang niedrig), um ≤3 A Gleichspannung oder
Wechselstrom

zu messen.

Eff

Schalter
FRONT/REAR
TERMINALS
(vordere/hintere
Anschlüsse)

Aktiviert die Anschlüsse auf der Vorderseite oder auf der
Rückseite. Wenn die Anschlüsse auf der Vorderseite aktiv sind,
ist ein grünes „F“ links neben dem Schalter sichtbar. Wenn die
Anschlüsse auf der Rückseite aktiv sind, ist ein gelbes „R“ links
neben dem Schalter sichtbar.

Stromversorgung des Geräts

Führen Sie die folgenden Schritte aus, um das DMM7510 an die Netzspannung anzuschließen und
das Gerät einzuschalten. Das DMM7510 wird mit einer Netzspannung von 100 V bis 240 V bei einer
Frequenz von 50 Hz oder 60 Hz betrieben. Es erkennt die Netzspannung und Frequenz automatisch.
Stellen Sie sicher, dass die Betriebsspannung in Ihrem Bereich kompatibel ist.

Sie müssen das DMM7510 nach dem Einschalten mindestens 90 Minuten lang warmlaufen lassen,
um Nenngenauigkeiten zu erreichen.

Der Betrieb des Geräts mit einer falschen Netzspannung kann Schäden am Gerät verursachen
und unter Umständen zum Erlöschen der Garantie führen.

DMM7510-900-05 Rev. D / March 2021 2-3

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Das im Lieferumfang des DMM7510 enthaltene Netzkabel enthält eine separate Schutzleitung
(Schutzerde) zur Verwendung mit geerdeten Steckdosen. Beim richtigen Anschließen ist das
Gerätegehäuse über diese Erdungsleitung mit der Erde des Spannungsnetzes verbunden. Im
Falle eines Fehlers können die Verwendung einer nicht ordnungsgemäß geerdeten
Schutzerde oder einer nicht geerdeten Steckdose zu Körperverletzungen oder Tod durch
Stromschlag führen.

Die abnehmbaren Netzkabel niemals durch Kabel mit ungeeigneter Spezifikation ersetzen. Die
Verwendung von Netzkabeln mit falscher Spezifikation kann zu Körperverletzung oder Tod
durch Stromschlag führen.

Netzkabel anschließen

So schließen Sie das Netzkabel an:

1. Stellen Sie sicher, dass der Netzschalter POWER an der Vorderseite des Geräts in der
ausgeschalteten (O) Position ist.

2. Schließen Sie das im Lieferumfang enthaltene Netzkabel mit dem Buchsenende an die
Netzanschlussbuchse auf der Rückwand an.

3. Stecken Sie den Stecker des Netzkabels in eine geerdete Wechselstrom-Steckdose.

DMM7510 ein- oder ausschalten

Trennen Sie vor der Installation des Geräts alle externen Stromquellen vom Gerät und ziehen
Sie das Netzkabel ab. Wenn Sie die Stromversorgung nicht vollständig unterbrechen, können
Sie sich gefährlichen Spannungen aussetzen, die bei Berührung zu Verletzungen oder zum
Tod führen können.

Bei empfindlichen Prüflingen (DUTs) verursacht die Ein- und Ausschaltsequenz des Geräts
möglicherweise vorübergehende Signale am Prüfling, die den Prüfling beeinträchtigen oder beschädigen
können. Schließen Sie solche Prüflinge beim Testen erst dann an, wenn die Einschaltsequenz des
Geräts abgeschlossen ist und sich das Gerät in einem bekannten Betriebsstatus befindet. Beim Testen
dieser Art von Prüflingen müssen Sie diesen erst vom Gerät trennen, bevor Sie das Gerät ausschalten.

Um jeglichen menschlichen Kontakt mit einem stromführenden Leiter zu verhindern, müssen die
Verbindungen zum Prüfling vollständig isoliert sein und für die endgültigen Verbindungen zum
Prüfling dürfen nur sicherheitsbewertete Sicherheitsbuchsenstecker verwendet werden, die keinen
Körperkontakt zulassen.

2-4 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

So schalten Sie ein DMM7510 ein:

1. Trennen Sie alle Prüflinge (DUTs) vom DMM7510.

2. Drücken Sie den Netzschalter POWER auf der Vorderseite in die eingeschaltete (I) Position.

Das Gerät zeigt eine Statusleiste an während es hochfährt. Die Startseite wird angezeigt, sobald das
Gerät hochgefahren ist.

So schalten Sie ein DMM7510 aus:

Drücken Sie den Netzschalter POWER auf der Vorderseite in die ausgeschaltete (O) Position.

Touchscreen-Anzeige

Die Touchscreen-Anzeige am vorderen Bedienfeld ermöglicht Ihnen einen schnellen Zugriff auf
Messeinstellungen, die Systemkonfiguration, den Geräte- und Teststatus, das Ablesen von
Pufferinformationen und andere Gerätefunktionen. Die Anzeige verfügt über mehrere
Wischbildschirme, auf die Sie durch Wischen über das vordere Bedienfeld zugreifen können. Durch
Drücken der Tasten MENU (Menü), QUICKSET (Schnelleinstellung) und FUNCTION (Funktion) auf
dem vorderen Bedienfeld können Sie auf zusätzliche interaktive Bildschirme zugreifen.

Verwenden Sie keine scharfen Metallgegenstände wie Pinzetten oder Schraubendreher oder
spitze Gegenstände wie Kugelschreiber oder Bleistifte, um den Touchscreen zu berühren. Es
wird dringend empfohlen, dass Sie das Gerät nur mit den Fingern bedienen. Die Verwendung
von Reinraumhandschuhen zur Bedienung des Touchscreens wird unterstützt.

Auswählen von Artikeln auf dem Touchscreen

Sie haben folgende Möglichkeiten, um einen Artikel auf dem angezeigten Bildschirm auszuwählen:

• Berühren Sie ihn mit dem Finger.

• Drehen Sie die Navigationssteuerung, um den Artikel zu markieren, und drücken Sie auf die

Navigationssteuerung, um ihn auszuwählen.

Die folgenden Themen bieten eine detailliertere Beschreibung des Touchscreens des DMM7510.

DMM7510-900-05 Rev. D / March 2021 2-5

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Durchlaufbalken

Einige der interaktiven Bildschirme haben zusätzliche Optionen, die nur sichtbar sind, wenn Sie auf
dem Bildschirm nach unten scrollen. Eine Bildlaufanzeige auf der rechten Seite des Touchscreens
kennzeichnet diese Bildschirme. Wischen Sie nach oben oder nach unten über den Bildschirm, um
die zusätzlichen Optionen anzuzeigen.

Die folgende Abbildung zeigt einen Bildschirm mit einem Durchlaufbalken.

Abbildung 2: Durchlaufbalken

Informationen eingeben

Einige Menüoptionen öffnen eine Tastatur oder ein Tastenfeld, die Sie für die Eingabe von
Informationen verwenden können. Wenn Sie zum Beispiel den Namen eines Puffers über das
vordere Bedienfeld eingeben, sehen Sie die in der folgenden Abbildung dargestellte Tastatur.

Abbildung 3: Tastatur des vorderen Bedienfelds des DMM7510

2-6 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

Sie können Informationen eingeben, indem Sie den Bildschirm berühren, um Zeichen und Optionen
über das Tastenfeld oder die Tastatur auszuwählen. Sie können den Cursor im Eingabefeld durch
Berühren des Bildschirms verschieben. Der Cursor wird an den von Ihnen berührten Punkt im
Eingabefeld verschoben.

Einige numerische Tastenfelder enthalten die Optionen „Min“, „Max“ und „Inf“. Mit „Min“ stellen Sie
den niedrigsten Wert für die Einstellung ein. Mit „Max“ stellen Sie den höchsten Wert ein. Mit „Inf“
stellen Sie den Wert auf unendlich ein. Bei Zahlentastenfeldern können Sie auch die
Navigationssteuerung verwenden, um den Cursor zu einer bestimmten Zahl zu verschieben.

Bei Tastaturen und Tastenfeldern können Sie die Navigationssteuerung zum Auswählen von Zeichen
verwenden.

So geben Sie Werte über das Zahlentastenfeld mit der Navigationssteuerung ein:

1. Drehen Sie die Steuerung, um das Zeichen zu unterstreichen, das Sie ändern möchten.

2. Drücken Sie auf die Steuerung, um das Zeichen zur Bearbeitung auszuwählen.

3. Drehen Sie die Steuerung, um durch die Optionen zu scrollen.

4. Drücken Sie auf die Steuerung, um das Zeichen einzustellen.

Helligkeit der Hintergrundbeleuchtung und Dimmer einstellen

Sie können die Helligkeit der Touchscreen-Anzeige und der Schaltflächen des DMM7510 über das
vordere Bedienfeld oder eine Remote-Schnittstelle einstellen. Sie können die Hintergrundbeleuchtung
auch so einstellen, dass sie nach einer bestimmten Zeit ohne Aktivität am vorderen Bedienfeld
gedimmt wird (nur über das Display an der Vorderseite verfügbar). Die über das Display an der
Vorderseite eingestellten Einstellungen für die Hintergrundbeleuchtung werden durch einen Reset
oder durch Aus- und Einschalten gespeichert.

Die Lebensdauer des Bildschirms wird davon beeinflusst, wie lange der Bildschirm bei voller
Helligkeit eingeschaltet ist. Je höher die Helligkeitseinstellung und je länger der Bildschirm hell ist,
desto kürzer ist die Lebensdauer des Bildschirms.

So stellen Sie die Helligkeit der Hintergrundbeleuchtung über das vordere Bedienfeld ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Settings (Einstellungen).

5. Drücken Sie die Taste ENTER (Eingabe), um die Änderung zu speichern.

DMM7510-900-05 Rev. D / March 2021 2-7

3. Wählen Sie Backlight Brightness (Helligkeit der Hintergrundbeleuchtung). Das Dialogfeld der
Helligkeit der Hintergrundbeleuchtung wird geöffnet.

4. Ziehen Sie die Einstellung, um die Hintergrundbeleuchtung einzustellen.

5. Wählen Sie OK.

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

So stellen Sie den Dimmer für die Hintergrundbeleuchtung über das vordere Bedienfeld ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Settings (Einstellungen).

3. Wählen Sie Backlight Dimmer (Dimmer der Hintergrundbeleuchtung). Das Dialogfeld des
Dimmers der Hintergrundbeleuchtung wird geöffnet.

4. Wählen Sie eine Dimmer-Einstellung aus.

Ereignismeldungen ansehen

Während des Betriebs und der Programmierung können kurzzeitig Meldungen am vorderen
Bedienfeld angezeigt werden. Meldungen sind entweder Informations-, Warn- oder Fehlermeldungen.
Informationen zu Ereignismeldungen finden Sie unter „Verwenden des Ereignisprotokolls“ im Modell
DMM7510 Referenzhandbuch.

Abbildung 4: Beispiel einer Ereignismeldung am vorderen Bedienfeld

Wischbildschirme

Das Touchscreen-Display des DMM7510 verfügt über zahlreiche Bildschirme, auf die Sie durch
Wischen nach links oder rechts in der unteren Hälfte des Displays zugreifen können. Die auf den
Wischbildschirmen verfügbaren Optionen werden in den folgenden Themen beschrieben.

2-8 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

1

Minimierungsindikator

Sie können nach unten wischen, um die Wischbildschirme zu minimieren.

2

Wischbildschirmindikator

Jeder Kreis repräsentiert einen Wischbildschirm. Wenn Sie nach rechts oder

3

Schnelltaste

Wählen Sie diese Taste, um das Menü CALCULATION SETTINGS

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

Überschriftleiste des Wischbildschirms

Die Überschriftleiste des Wischbildschirms enthält die folgenden Optionen.

Abbildung 5: DMM7510 Wischbildschirme, maximiert und minimiert

# Bildschirmelement Beschreibung

links wischen, ändert ein anderer Kreis seine Farbe und zeigt an, wo Sie sich in
der Bildschirmabfolge befinden. Wählen Sie einen Kreis, um den
Wischbildschirm ohne Wischen zu verschieben.

„Berechnungen“

4

Schnelltaste
„Messeinstellungen“

5

Wiederherstellungsindi­kator

6 Schnelltaste „Grafiken“ Wählen Sie diese Taste, um den Grafik-Bildschirm anzuzeigen.

(Berechnungseinstellungen) zu öffnen.

Wählen Sie diese Taste, um das Menü MEASURE SETTINGS
(Messeinstellungen) für die gewählte Funktion zu öffnen.

Zeigt an, dass Sie hoch wischen können, um den Wischbildschirm anzuzeigen.

DMM7510-900-05 Rev. D / March 2021 2-9

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Wischbildschirm FUNCTIONS (Funktionen)

Der Wischbildschirm FUNCTIONS (Funktionen) hebt die ausgewählte Messfunkion hervor und
ermöglicht Ihnen die Auswahl einer anderen Messfunktion.

Abbildung 6: Wischbildschirm FUNCTIONS (Funktionen)

Wischbildschirm SETTINGS (Einstellungen)

Der Wischbildschirm SETTINGS (Einstellungen) ermöglicht den Zugriff auf einige Geräteeinstellungen
für die ausgewählte Messfunktion über das vordere Bedienfeld. Er zeigt Ihnen die aktuellen
Einstellungen an und ermöglicht, sie zu ändern. Die verfügbaren Einstellungen hängen davon ab,
welche Messfunktion aktiv ist.

Abbildung 7: Wischbildschirm SETTINGS (Einstellungen)

Um eine Einstellung zu aktivieren oder zu deaktivieren, müssen Sie das Kästchen neben der
Einstellung wählen, so dass es ein X (deaktiviert) oder ein Häkchen (aktiviert) anzeigt.

Um Beschreibungen der Einstellungen anzuzeigen, wählen Sie eine Schaltfläche und drücken dann
die Taste HELP (Hilfe).

2-10 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

Wischbildschirm STATISTICS (Statistiken)

Der Wischbildschirm STATISTICS (Statistiken) enthält Informationen zu den Messwerten im aktiven
Messwertpuffer. Wenn der Messwertpuffer so konfiguriert ist, dass er kontinuierlich gefüllt wird und
alte Daten überschrieben werden, dann schließen die Pufferstatistiken Daten ein, die überschrieben
wurden. Um Statistiken zu erhalten, die keine überschriebenen Daten enthalten, definieren Sie eine
entsprechende Puffergröße, welche die Anzahl der von Ihnen gemachten Messwerte unterbringen
kann. Sie können die Schaltfläche Clear Active Buffer (Aktiven Puffer löschen) verwenden, um die
Daten aus dem aktiven Messwertpuffer zu löschen.

Abbildung 8: Wischbildschirm STATISTICS (Statistiken)

Wischbildschirm SECONDARY (Sekundär)

Der Wischbildschirm SECONDARY (Sekundär) erlaubt die Anzeige von zwei Messungen auf dem
Display der Vorderseite.

Um Sekundärmessungen anzuzeigen, wählen Sie Second Function (zweite Funktion) und danach
Secondary Measure (zweites Messen). Sekundärmessungen sind nur im Modus „Continuous
Measurement“ (Kontinuierliches Messen) und „Manual Trigger Mode“ (Manueller Triggermodus)
verfügbar. Diese Funktion ist nur über das vordere Bedienfeld des Geräts verfügbar.

Näheres finden Sie unter „Ergebnisse von zwei Messfunktionen anzeigen“ im Modell DMM7510
Referenzhandbuch

DMM7510-900-05 Rev. D / March 2021 2-11

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

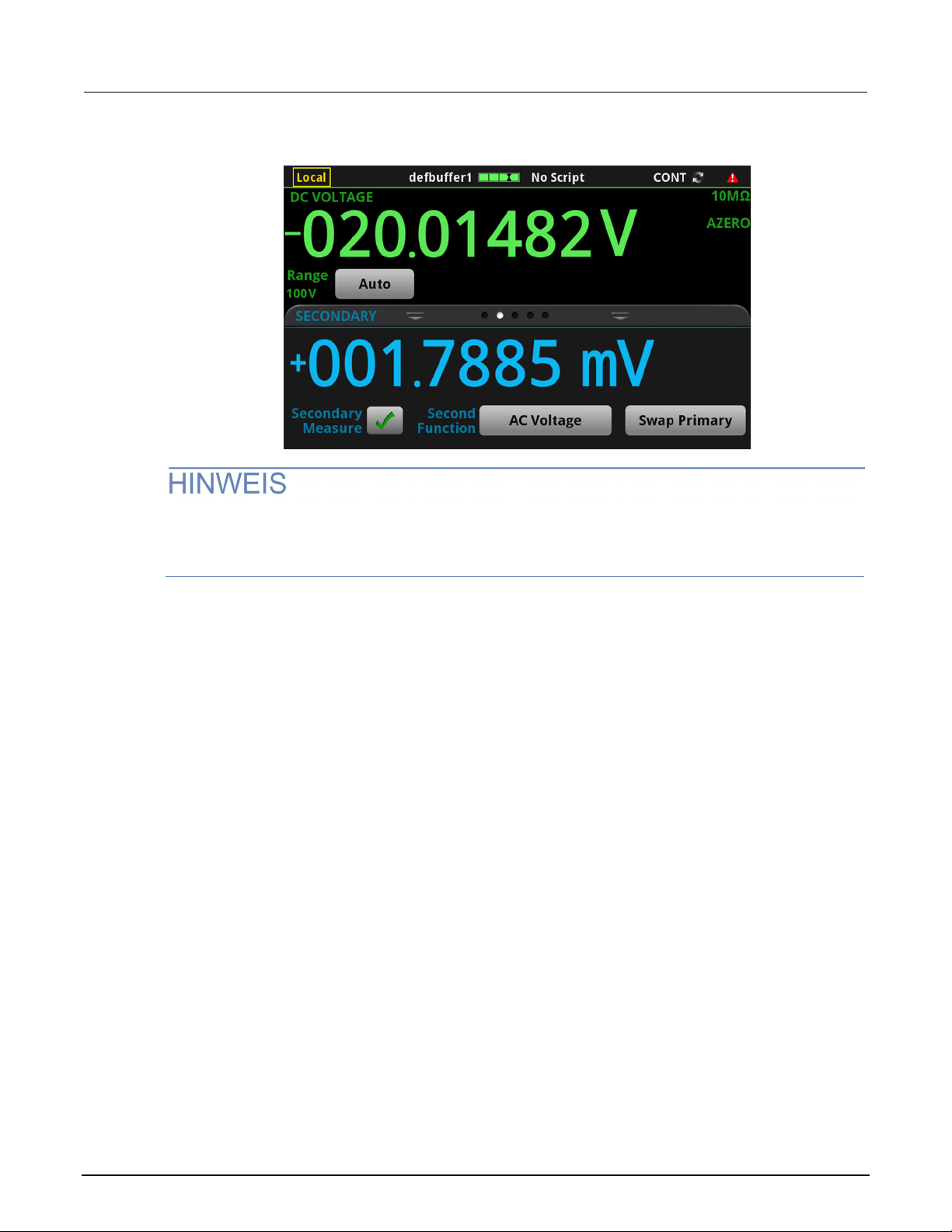

Abbildung 9: Wischbildschirm SECONDARY (Sekundär)

Je nach den gewählten Funktionen kann ein Relais klicken, wenn das Gerät zwischen den Messarten
umschaltet. Wenn Sie die Sekundärmessungen über einen längeren Zeitraum eingeschaltet lassen,
kann dies die Lebensdauer der Relais verkürzen.

2-12 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

Wischbildschirm USER (Benutzer)

Sie können einen benutzerdefinierten Text programmieren und ihn auf dem Wischbildschirm USER
(Benutzer) anzeigen. Sie können das DMM7510 z. B. so programmieren, dass es anzeigt, dass ein
Test durchgeführt wird. Dieser Wischbildschirm wird nur angezeigt, wenn ein benutzerdefinierter Text
definiert wurde. Weitere Informationen dazu finden Sie unter „Benutzerdefinierte Nachricht für den
Wischbildschirm USER (Benutzer) verfassen“ im Modell DMM7510 Referenzhandbuch.

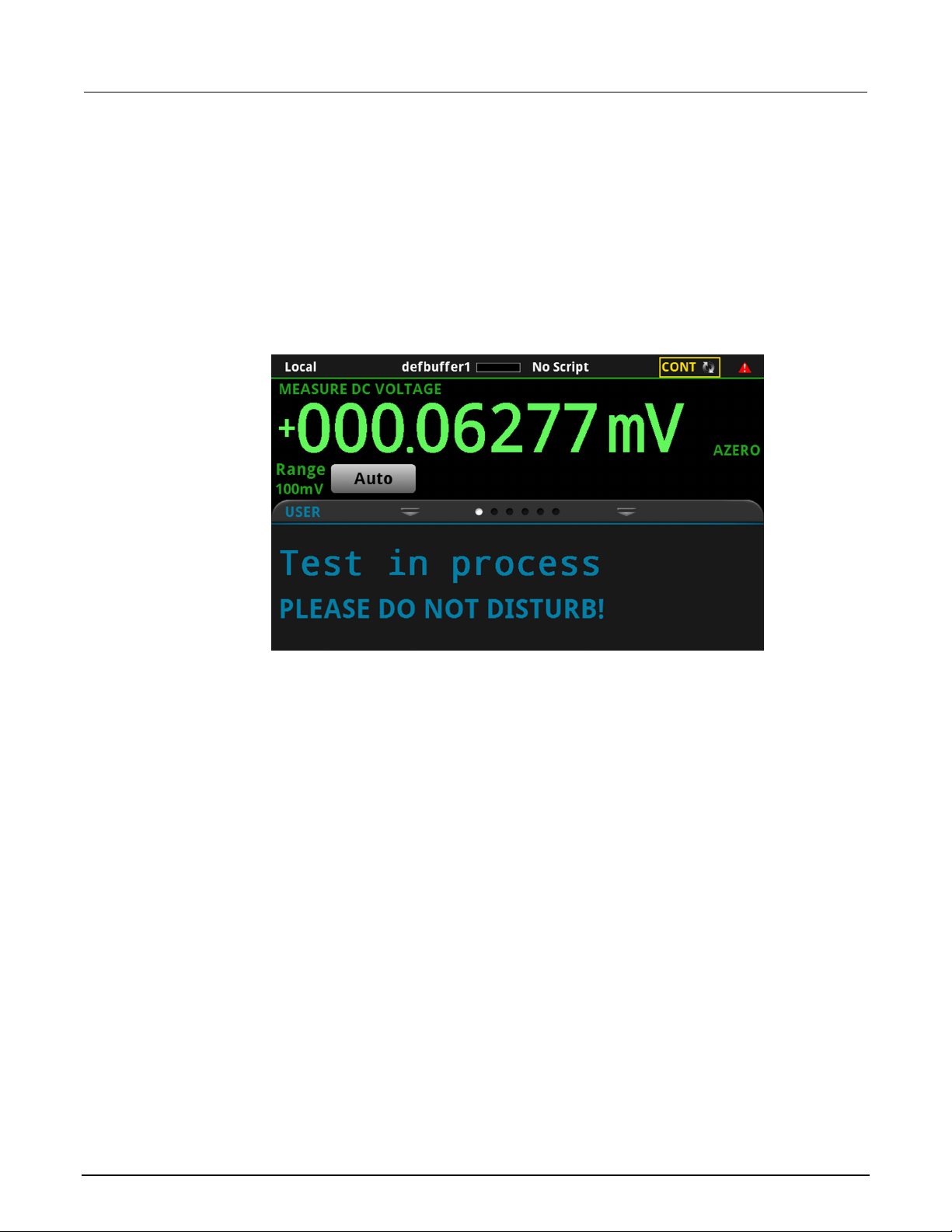

Abbildung 10: Wischbildschirm USER (Benutzer)

DMM7510-900-05 Rev. D / March 2021 2-13

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Wischbildschirm GRAPH (Grafik)

Der Wischbildschirm GRAPH (Grafik) zeigt eine grafische Darstellung der Messwerte im aktuell
ausgewählten Messwertpuffer.

Abbildung 11: Wischbildschirm GRAPH (Grafik)

Um die Grafik im Vollbildmodus anzuzeigen und auf die Grafikeinstellungen zuzugreifen, wählen Sie
das Grafik-Symbol auf der rechten Seite der Wischbildschirm-Kopfleiste. Sie können auch den voll
funktionsfähigen Grafik-Bildschirm öffnen, indem Sie die Taste MENU (Menü) drücken und unter
„Views“ (Ansichten) Graph (Grafik) wählen.

Weitere Informationen zur grafischen Darstellung von Messungen finden Sie unter „Grafiken“ im
Modell DMM7510 Referenzhandbuch.

2-14 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

Menüübersicht

Drücken Sie die Taste MENU (Menü) auf dem vorderen Bedienfeld des DMM7510, um auf das
Hauptmenü zuzugreifen. Die Abbildung unten zeigt die Aufteilung des Hauptmenüs.

Abbildung 12: DMM7510 Hauptmenü

Das Hauptmenü enthält Untermenüs, die oben auf dem Display in grün angezeigt werden. Die Wahl
einer Option in einem Untermenü öffnet einen interaktiven Bildschirm.

Menü „Measure“ (Messen)

Die Messmenüs ermöglichen Ihnen, Messoperationen im vorderen Bedienfeld zu wählen, zu
konfigurieren und durchzuführen.

Das Menü QuickSet (Schnelleinstellung) ermöglicht Ihnen, die Funktion zu ändern
und die Leistung anzupassen. Sie können auf das Menü „QuickSet“
(Schnelleinstellung) durch Drücken der Taste QUICKSET (Schnelleinstellung) auf
dem vorderen Bedienfeld zugreifen.

Das Menü Settings (Einstellungen) enthält die Einstellungen für die aktuell
ausgewählte Messfunktion, die vom Funktionsindikator in der oberen rechten Ecke
des Menüs identifiziert wird. Die verfügbaren Einstellungen hängen von der
Auswahl ab, die mithilfe der Taste FUNCTION (Funktion) am vorderen Bedienfeld
vorgenommen wurde.

DMM7510-900-05 Rev. D / March 2021 2-15

Das Menü Calculations (Berechnungen) enthält Einstellungen, welche die Art und
Weise der Verarbeitung und Rückgabe der Messinformationen festlegen.

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Das Menü Config Lists (Konfigurationslisten) ermöglicht es Ihnen, eine
vorhandene Messkonfigurationsliste auszuwählen, eine neue Liste zu erstellen,
Konfigurationseinstellungen in und aus dem Gerät zu laden und die Einstellungen
eines Index in einer Konfigurationsliste anzuzeigen.

Das Menü Reading Buffers (Messwertpuffer) ermöglicht es Ihnen, die Liste
vorhandener Messwertpuffer anzuzeigen und einen davon als den aktiven Puffer zu
wählen. Sie können von diesem Bildschirm aus auch Puffer erstellen, speichern,
löschen, deren Größe ändern und sie leeren.

Menü „Views“ (Ansichten)

Das Menü „Views“ (Ansichten) ermöglicht Ihnen das Wählen, Konfigurieren und Anzeigen von Daten,
die durch Messoperationen gesammelt wurden.

Das Menü Graph (Grafik) öffnet einen Bildschirm, der eine Grafik der Messungen als
Kurven in ausgewählten Messwertpuffern anzeigt. Es enthält auch Registerkarten, mit
deren Hilfe Sie die Anzeige der Grafik kundenspezifisch gestalten können.

Sie können von diesem Bildschirm aus auch den Triggermodus wählen und das
Triggermodell starten.

Das Menü Histogram (Histogramm) ermöglicht es Ihnen, die Verteilung der Messdaten
im ausgewählten Messwertpuffer grafisch darzustellen. Es enthält auch Registerkarten,
mit deren Hilfe Sie das Histogramm kundenspezifisch gestalten können.

Dieses Menü ermöglicht Ihnen das Anzeigen der Daten in dem ausgewählten
Messwertpuffer.

Menü „Trigger“ (Triggern)

Die Triggermenüs ermöglichen es Ihnen, das Triggermodell vom vorderen Bedienfeld aus zu
konfigurieren.

Das Menü Templates (Vorlagen) ermöglicht es Ihnen, ein Triggermodell aus
mehreren vorprogrammierten Modellen auszuwählen. Wenn Sie eine Vorlage
wählen, werden die Einstellungen, die Sie für diese Vorlage festlegen können, im
unteren Teil des Bildschirms angezeigt.

Das Menü Configure (Konfigurieren) ermöglicht es Ihnen, die Struktur und
Parameter eines Triggermodells anzuzeigen und zu ändern. Sie können auch den
Betrieb des Triggermodells überwachen.

2-16 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

über das vordere Bedienfeld

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 2: Übersicht

Menü „Scripts“ (Skripte)

Mit den Menüs für Skripte können Sie Skripte über das vordere Bedienfeld konfigurieren, ausführen
und verwalten. Skripte sind Blöcke von Befehlen, die das Gerät als Gruppe ausführen kann.

Das Menü Run (Ausführen) enthält eine Liste von Skripten, die Sie zur sofortigen
Ausführung wählen können. Sie können auch ein Skript in ein Skript kopieren, das
bei jedem Einschalten des Geräts ausgeführt wird. Sie können auf Skripte in dem
Gerät oder auf einem USB-Flash-Laufwerk zugreifen.

Das Menü Manage (Verwalten) ermöglicht es Ihnen, Skripte vom und auf das Gerät
und USB-Flash-Laufwerk zu kopieren. Außerdem können Sie Skripte vom Gerät
oder USB-Flash-Laufwerk löschen.

Das Menü Save Setup (Setup speichern) ermöglicht das Speichern der aktuellen
Einstellungen und Konfigurationslisten des Geräts in einem Konfigurationsskript.
Sie können dieses Skript zum Abrufen der Einstellungen verwenden.

Die Optionen im Menü Record (Aufzeichnen) ermöglichen es Ihnen, Ihre Aktionen
aufzuzeichnen und in einem Makroskript zu speichern. Das Skript kann wie jedes
andere Skript mit den Optionen im Menü „Scripts“ (Skripte) oder mit Remote­Befehlen ausgeführt und verwaltet werden. Beachten Sie, dass nur Einstellungen
gespeichert werden; es werden keine Tastendruck-Optionen oder Optionen des
vorderen Bedienfelds gespeichert.

Öffnen Sie den APPS MANAGER, mit dem Sie vorgefertigte Test-Script-Processor­Anwendungen (TSP

®

-Anwendungen) verwalten können. TSP-Anwendungen sind
von Keithley entwickelte Programme, die es dem DMM7510 ermöglichen, spezielle
Funktionen zu nutzen, Tests zu automatisieren und Informationen auf der
Benutzeroberfläche zu visualisieren. TSP-Anwendungen sind verfügbar, wenn das
Gerät mit dem TSP- oder SCPI-Befehlssatz verwendet wird. Anwendungen können
auf Ihrem DMM7510 vorinstalliert sein.

DMM7510-900-05 Rev. D / March 2021 2-17

Abschnitt

Benutzerhandbuch

2: Übersicht über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter

Systemmenü

Die Menüs unter „System“ im Hauptmenü ermöglichen es Ihnen, allgemeine Geräteeinstellungen vom
vorderen Bedienfeld des DMM7510 zu konfigurieren. Zu diesen Einstellungen gehören Ereignisprotokoll-,
Kommunikations-, Hintergrundbeleuchtungs-, Zeit- und Kennworteinstellungen.

Über das Menü Event Log (Ereignisprotokoll) können Sie Ereignisprotokolleinträge
anzeigen und löschen. Außerdem können Sie einstellen, welche Ereignisse
angezeigt oder protokolliert werden.

Das Menü Communication (Kommunikation) öffnet einen Satz von Registerkarten,
die Informationen über die Kommunikationseinstellungen enthalten. Die meisten
Registerkarten enthalten Einstellungen, die Sie ändern können.

Das Menü Settings (Einstellungen) enthält allgemeine Geräteeinstellungen. Dazu
gehören Summer und Tastenklick, Helligkeit der Hintergrundbeleuchtung und
Zeitgeber, Uhrzeit und Datum, Systemzugangsebene, Kennwort und
Messwertformateinstellungen.

Das Menü Calibration (Kalibrierung) ermöglicht das Starten und Verwalten der
Autokalibrierung. Die Autokalibrierung beseitigt Messfehler, die durch die
Auswirkungen von Temperatur und Zeit auf die Komponenten verursacht werden.
Sie können auch die Daten der Werkseinstellungen und Verifizierung überprüfen.

Das Menü Info/Manage (Info/Verwalten) ermöglicht Ihnen den Zugriff auf Versions-
und Seriennummerninformationen sowie Einstellungen für die Gerätefirmware und
Reset-Funktionen.

2-18 DMM7510-900-05 Rev. D / March 2021

Bestimmen des zu verwendenden Befehlssatzes .................. 3-16

Verwenden einer Remote-Schnittstelle

In diesem Abschnitt:

Schnittstellen für die Fernkommunikation ................................ 3-1

Unterstützte Remote-Schnittstellen .......................................... 3-1

GPIB-Kommunikation ............................................................... 3-2

LAN-Kommunikation ................................................................ 3-5

USB-Kommunikation ................................................................ 3-8

Verwenden der Web-Schnittstelle .......................................... 3-13

Schnittstellen für die Fernkommunikation

Abschnitt 3

Sie können eine von mehreren Kommunikationsschnittstellen auswählen, um Befehle an das
DMM7510 zu senden und Antworten von ihm zu empfangen.

Allerdings können Sie das DMM7510 jeweils nur über eine Kommunikationsschnittstelle steuern. Die
erste Schnittstelle, an der das Gerät eine Nachricht empfängt, übernimmt die Steuerung des Geräts.
Wenn eine andere Schnittstelle eine Nachricht sendet, kann diese Schnittstelle die Kontrolle über das
Gerät übernehmen. Je nach Einstellung des Schnittstellenzugriffs müssen Sie eventuell ein Kennwort
eingeben, um die Schnittstelle zu ändern.

Das DMM7510 erkennt automatisch den Typ der Kommunikationsschnittstelle (LAN, USB oder
GPIB), wenn Sie es über den entsprechenden Anschluss auf der Rückseite des Geräts anschließen.
In den meisten Fällen brauchen Sie nichts am Gerät zu konfigurieren. Außerdem brauchen Sie
keinen Neustart durchzuführen, wenn Sie die Art der verbundenen Schnittstelle ändern.

Unterstützte Remote-Schnittstellen

Das DMM7510 unterstützt die folgenden Remote-Schnittstellen:

• GPIB: IEEE-488 Allzweck-Schnittstellenbus für Messgeräte

• Ethernet: Kommunikation über ein lokales Netzwerk

• USB: USB-Anschluss Typ B

• TSP-Link

dem Prüfsystemhersteller mehrere Geräte in einer Master-and-Subordinate-Konfiguration
verbinden können

®

: Ein Hochgeschwindigkeitsbus für Triggersynchronisation und -kommunikation, mit

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

Weitere Einzelheiten zum TSP-Link finden Sie unter „TSP-Link-Systemerweiterungsschnittstelle“ im
Model DMM7510 Referenzhandbuch

Die Anschlüsse für die Fernkommunikationsschnittstellen auf der Rückseite sind in der folgenden
Abbildung dargestellt.

Abbildung 13: DMM7510 Anschlüsse für Remote-Schnittstellen

GPIB-Kommunikation

Die GPIB-Schnittstelle des DMM7510 entspricht dem IEEE-Standard 488.1 und unterstützt die
gängigen Befehle des IEEE-Standards 488.2 sowie die Statusmodelltopologie.

Sie können bis zu 15 Geräte an eine GPIB-Schnittstelle anschließen, einschließlich des Controllers.
Die maximale Kabellänge ist der kleinere Wert von entweder:

• Die Anzahl der Geräte multipliziert mit 2 m (6,5 ft)

• 20 m (65,6 ft)

Wenn Sie diese Grenzwerte ignorieren, kann es zu einem fehlerhaften Busbetrieb kommen.

Installieren der GPIB-Treibersoftware

In der Dokumentation des Herstellers Ihres GPIB-Controllers finden Sie Informationen darüber, wo
Sie Treiber erwerben können. Keithley Instruments empfiehlt außerdem, dass Sie sich beim
Hersteller des GPIB-Controllers nach der neuesten Version der Treiber oder Software erkundigen.

Es ist wichtig, dass Sie die Treiber installieren, bevor Sie die Hardware anschließen. Damit
verhindern Sie, dass ein falscher Treiber der Hardware zugeordnet wird.

3-2 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

Installieren der GPIB-Karten in Ihrem Computer

Informationen zur Installation der GPIB-Controller finden Sie in der Dokumentation des Herstellers
der GPIB-Controller.

Anschließen der GPIB-Kabel an Ihr Gerät

Um ein DMM7510 an die GPIB-Schnittstelle anzuschließen, verwenden Sie ein Kabel, das mit
Standard-GPIB-Steckverbindern ausgestattet ist, wie unten gezeigt.

Abbildung 14: GPIB-Steckverbinder

Stapeln Sie die Steckverbinder, um viele parallele Verbindungen zu einem Gerät herzustellen. Jeder
Steckverbinder verfügt über zwei Schrauben, um sicherzustellen, dass die Verbindungen sicher
bleiben. Die folgende Abbildung zeigt ein typisches Anschlussschema für ein Prüfsystem mit
mehreren Geräten.

Zur Vermeidung möglicher mechanischer Beschädigungen stapeln Sie nicht mehr als drei
Steckverbinder an einem Gerät. Verwenden Sie nur geschirmte GPIB-Kabel, um Störungen
durch elektromagnetische Strahlung zu minimieren. Wenden Sie sich an Keithley
Instruments, um geschirmte Kabel zu erhalten.

DMM7510-900-05 Rev. D / March 2021 3-3

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

Abbildung 15: GPIB-Geräteverbindungen

Festlegen der GPIB-Adresse

Die Standard-GPIB-Adresse lautet 16. Sie können die Adresse von 1 bis 30 festlegen, wenn sie im
System eindeutig ist. Diese Adresse darf nicht mit einer Adresse in Konflikt geraten, die einem
anderen Gerät oder dem GPIB-Controller zugewiesen ist.

GPIB-Controller werden üblicherweise auf 0 oder 21 festgelegt. Um sicher zu gehen, konfigurieren
Sie kein Gerät mit der Adresse 21.

Das Gerät speichert die Adresse im nichtflüchtigen Speicher. Sie ändert sich nicht, wenn Sie einen
Reset-Befehl senden oder wenn Sie das Gerät aus- und wieder einschalten.

3-4 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

So legen Sie die GPIB-Adresse über das vordere Bedienfeld fest:

1. Drücken Sie die Taste MENU (Menü).

2. Wählen Sie Communication (Kommunikation).

3. Wählen Sie die Registerkarte GPIB.

4. Legen Sie die GPIB-Adresse fest.

5. Wählen Sie OK.

Sie können die GPIB-Adresse auch mit Remote-Befehlen einstellen. Verwenden Sie zum Festlegen
der GPIB-Adresse den SCPI-Befehl :SYSTem:GPIB:ADDRess oder den TSP-Befehl gpib.address.

LAN-Kommunikation

Sie können mit dem Gerät über ein lokales Netzwerk (LAN) kommunizieren.

Wenn Sie eine Verbindung über ein LAN herstellen, können Sie mit einem Webbrowser auf die
interne Webseite des Geräts zugreifen und einige der Geräteeinstellungen ändern. Weitere
Informationen dazu finden Sie unter Verwenden der Web-Schnittstelle (auf Seite 3-13).

Das DMM7510 ist ein Gerät der Version 1.5 der LXI-Gerätespezifikation 2016, das TCP/IP unterstützt
und dem IEEE Std 802.3 (Ethernet LAN) entspricht. Auf der Rückseite des Geräts befindet sich ein
LAN-Anschluss, der volle Konnektivität in einem 10-Mbit/s- oder 100-Mbit/s-Netzwerk unterstützt. Das
DMM7510 erkennt die Geschwindigkeit automatisch.

Das DMM7510 unterstützt auch Multicast DNS (mDNS) und DNS Service Discovery (DNS-SD), die in
einem LAN ohne zentrale Administration nützlich sind.

Wenden Sie sich an Ihren Netzwerkadministrator, um Ihre spezifischen Netzwerkanforderungen zu
bestätigen, bevor Sie eine LAN-Verbindung einrichten.

Wenn Sie beim Einrichten des LAN Problemen begegnen, informieren Sie sich unter Vorschläge zur

LAN-Fehlerbehebung (auf Seite 3-14).

DMM7510-900-05 Rev. D / March 2021 3-5

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

Einrichten der LAN-Kommunikation auf dem Gerät

Dieser Abschnitt beschreibt, wie Sie eine manuelle oder automatische LAN-Kommunikation auf dem
Gerät einrichten können.

Überprüfen der Kommunikationseinstellungen

Bevor Sie die LAN-Konfiguration einrichten, können Sie die Kommunikationseinstellungen am Gerät
überprüfen, ohne Änderungen vorzunehmen.

So überprüfen Sie die Kommunikationseinstellungen auf dem Gerät:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Communication (Kommunikation). Das Fenster SYSTEM

COMMUNICATIONS (Systemkommunikation) wird geöffnet.

3. Wählen Sie LAN, um die Einstellungen für diese Schnittstelle anzuzeigen.

4. Drücken Sie die Taste EXIT (Beenden), um das Fenster SYSTEM COMMUNICATION

(Systemkommunikation) ohne Änderungen zu schließen.

Automatisches Einrichten der LAN-Konfiguration

Wenn Sie sich mit einem LAN verbinden, das über einen DHCP-Server verfügt, oder wenn Sie eine
direkte Verbindung zwischen dem Gerät und einem Host-Computer haben, können Sie die
automatische IP-Adressauswahl verwenden.

Wenn Sie „Auto“ wählen, versucht das Gerät, eine IP-Adresse von einem DHCP-Server zu erhalten.
Wenn dies fehlschlägt, greift es auf eine IP-Adresse im Bereich 169.254.1.0 bis 169.254.254.255 zurück.

Sowohl der Host-Computer als auch das Gerät sollten so eingestellt sein, dass sie die automatische
LAN-Konfiguration verwenden. Es ist zwar möglich, ein Gerät auf manuelle Konfiguration
einzustellen, aber das Einrichten ist komplizierter.

So richten Sie die automatische IP-Adresswahl über das vordere Bedienfeld ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Communication (Kommunikation).

3. Wählen Sie die Registerkarte LAN.

4. Für den TCP-/IP-Modus wählen Sie Auto.

5. Wählen Sie Apply Settings (Einstellungen übernehmen), um Ihre Einstellungen zu speichern.

3-6 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

Manuelles Einrichten der LAN-Konfiguration

Falls erforderlich, können Sie die IP-Adresse auf dem Gerät manuell einrichten.

Sie können auch die DNS-Einstellungen aktivieren oder deaktivieren und dem DNS-Server einen
Hostnamen zuweisen.

Wenden Sie sich an die IT-Abteilung Ihres Unternehmens, um eine gültige IP-Adresse für das Gerät
zu erhalten, wenn Sie das Gerät in einem Unternehmensnetzwerk einsetzen.

Die IP-Adresse des Geräts hat führende Nullen, die IP-Adresse des Computers jedoch nicht.

So richten Sie die manuelle IP-Adresswahl auf dem Gerät ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Communication (Kommunikation).

3. Wählen Sie die Registerkarte LAN.

4. Für den TCP-/IP-Modus wählen Sie Manual (Manuell).

5. Geben Sie die IP-Adresse ein.

6. Geben Sie die Gateway-Adresse ein.

7. Geben Sie die Subnetzmaske ein.

8. Wählen Sie Apply Settings (Einstellungen übernehmen), um Ihre Einstellungen zu speichern.

Einrichten der LAN-Kommunikation auf dem Computer

Dieser Abschnitt beschreibt, wie Sie die LAN-Kommunikation auf Ihrem Computer einrichten können.

Ändern Sie Ihre IP-Adresse nicht ohne Rücksprache mit Ihrem Systemadministrator. Wenn Sie eine
falsche IP-Adresse eingeben, kann dies dazu führen, dass Ihr Computer keine Verbindung zu Ihrem
Unternehmensnetzwerk herstellen kann, oder es kann zu Störungen bei anderen vernetzten
Computern kommen.

Halten Sie alle Netzwerkkonfigurationen fest, bevor Sie bestehende Netzwerkkonfigurationsinformationen
auf der Netzwerkkarte ändern. Sobald die Einstellungen der Netzwerkkonfiguration aktualisiert werden,
gehen die vorherigen Informationen verloren. Dies kann zu einem Problem bei der erneuten Verbindung
des Host-Computers mit einem Unternehmensnetzwerk führen, insbesondere wenn DHCP deaktiviert ist.

Stellen Sie sicher, dass alle Einstellungen auf ihre ursprüngliche Konfiguration zurückgesetzt
werden, bevor Sie den Host-Computer wieder mit einem Unternehmensnetzwerk verbinden.
Wenden Sie sich an Ihren Systemadministrator, um weitere Informationen zu erhalten.

DMM7510-900-05 Rev. D / March 2021 3-7

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

Überprüfen der LAN-Verbindung auf dem DMM7510

Vergewissern Sie sich, dass Ihr DMM7510 mit dem Netzwerk verbunden ist, indem Sie bestätigen,
dass Ihrem Gerät eine IP-Adresse zugewiesen wurde.

So überprüfen Sie die LAN-Verbindung:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Communication (Kommunikation).

3. Wählen Sie die Registerkarte LAN.

Eine grüne LAN-Statusanzeige links unten auf der LAN-Registerkarte bestätigt, dass Ihrem Gerät
eine IP-Adresse zugewiesen wurde.

Zusätzlich leuchtet die grüne LAN-LED oben rechts auf dem vorderen Bedienfeld, wenn Ihr Gerät mit
einem Netzwerk verbunden ist.

Verwenden des „LXI Discovery Tool“

Um die IP-Adresse des DMM7510 von einem Computer aus zu ermitteln, verwenden Sie das „LXI
Discovery Tool“, ein Dienstprogramm, das auf der Registerkarte „Ressourcen“ der Website des LXI-

Konsortiums (lxistandard.org) verfügbar ist.

USB-Kommunikation

Um den USB-Anschluss an der Rückseite zu verwenden, benötigen Sie auf dem Host-Computer
einen Treiber, der über das USBTMC-Protokoll kommuniziert, wie z. B. NI-VISA. Weitere
Informationen dazu finden Sie unter „So installieren Sie die Keithley E/A-Schicht“ im Modell
DMM7510 Referenzhandbuch.

Wenn das USBTMC-Protokoll installiert ist, ermöglicht es dem Betriebssystem Microsoft
das Gerät zu erkennen.

Wenn Sie ein USB-Gerät, welches das USBTMC- oder USBTMC-USB488-Protokoll implementiert, an
den Computer anschließen, erkennt der Treiber das Gerät automatisch. Beachten Sie, dass der
Treiber andere USB-Geräte, wie Drucker, Scanner und Speichergeräte, nicht erkennt.

In diesem Abschnitt bezieht sich der Begriff „USB-Geräte“ auf Geräte, die das USBTMC- oder
USBTMC-USB488-Protokoll implementieren.

®

Windows®,

3-8 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

Verbinden eines Computers mit dem DMM7510 über USB

Für die Kommunikation zwischen einem Computer und dem Gerät benötigen Sie ein USB-Kabel mit
einem USB-Typ-B-Stecker und einem USB-Typ-A-Stecker. Sie benötigen ein separates USB-Kabel für
jedes Gerät, das Sie gleichzeitig über die USB-Schnittstelle an den Computer anschließen möchten.

So schließen Sie ein Gerät über USB an einen Computer an:

1. Schließen Sie das Typ-A-Ende des Kabels an den Computer an.

2. Schließen Sie das Typ-B-Ende des Kabels an den Computer an.

3. Schalten Sie die Stromversorgung des Geräts ein. Wenn der Computer die neue USB­Verbindung erkennt, startet der Assistent für das Suchen neuer Hardware.

4. Wenn das Dialogfeld „Soll eine Verbindung mit Windows Update hergestellt werden, um nach
Software zu suchen?“ erscheint, wählen Sie No (Nein), und wählen Sie dann Next (Weiter).

5. Wählen Sie im Dialogfeld „USB Test and Measurement device“ (USB-Test- und Messgerät) Next
(Weiter), und wählen Sie dann Finish (Beenden).

Kommunizieren mit dem Gerät

Damit das Gerät mit dem USB-Gerät kommunizieren kann, müssen Sie NI-VISA verwenden. VISA
benötigt eine Ressourcen-Zeichenkette im folgenden Format, um sich mit dem richtigen USB-Gerät
zu verbinden:

USB0::0x05e6::0x7510::[serial number]::INSTR

wobei gilt:

• 0x05e6: Die Keithley-Lieferanten-ID

• 0x7510: Die Gerätemodellnummer

• [Seriennummer]: Die Seriennummer des Geräts (die Seriennummer befindet sich auch auf der

Rückwand)

• INSTR: Verwenden Sie das USBTMC-Protokoll

Die Ressourcen-Zeichenkette wird rechts unten auf dem Bildschirm „System Communications“
(Systemkommunikation) angezeigt. Wählen Sie Menu (Menü), danach Communication
(Kommunikation), um das Systemkommunikationsmenü zu öffnen, und wählen Sie dann die
Registerkarte USB.

Sie können die Ressourcen-Zeichenkette auch abrufen, indem Sie das „Keithley Configuration Panel“
ausführen, das automatisch alle an den Computer angeschlossenen Geräte erkennt.

DMM7510-900-05 Rev. D / March 2021 3-9

Wenn Sie die Keithley E/A-Schicht installiert haben, können Sie auf das „Keithley Configuration
Panel“ über das Start-Menü von Microsoft

®

Windows® zugreifen.

Abschnitt

rhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter Benutze

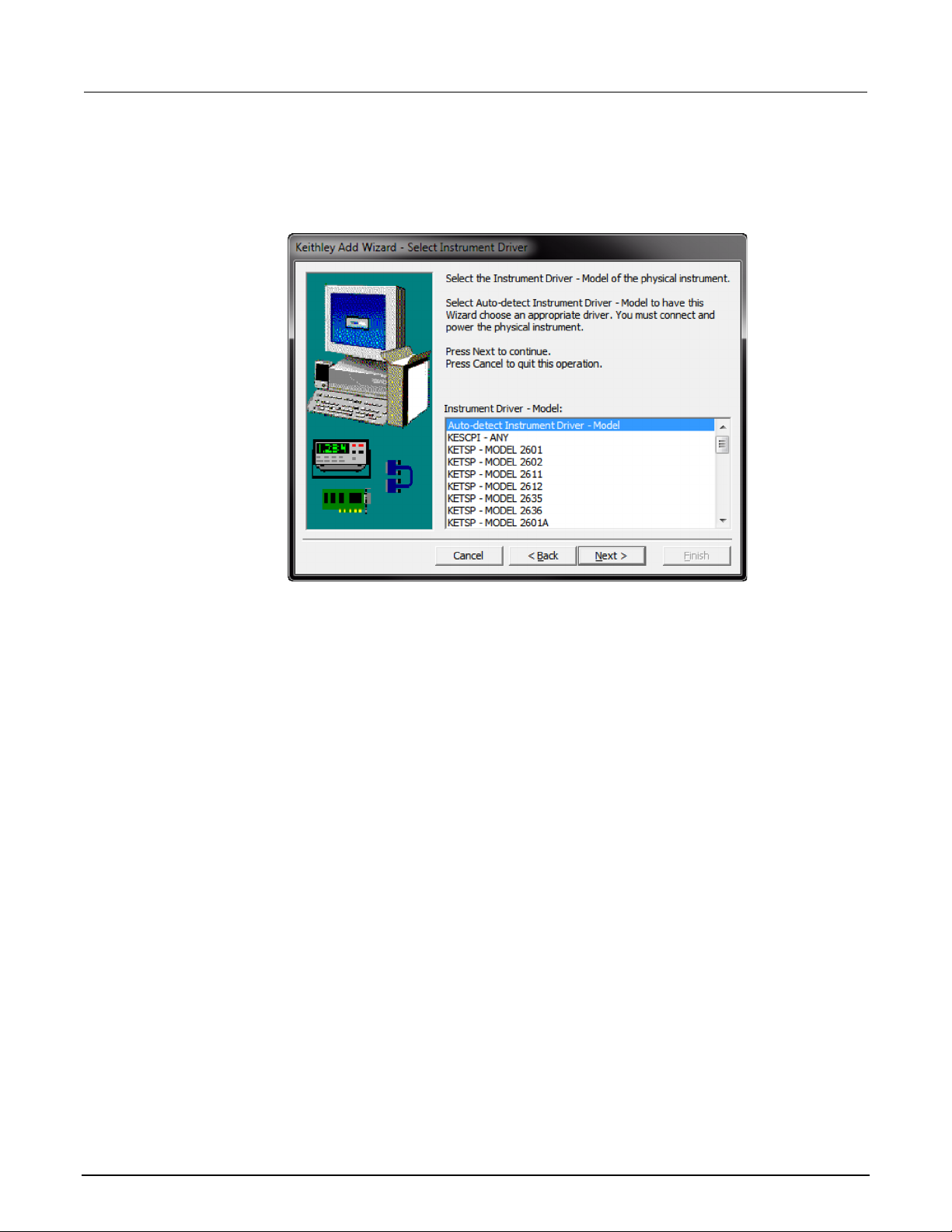

So verwenden Sie das „Keithley Configuration Panel“, um die VISA-Ressourcen-Zeichenkette
zu bestimmen:

1. Wählen Sie Start > Keithley Instruments > Keithley Configuration Panel. Das Dialogfeld zur
Auswahl der Operation wird angezeigt.

Abbildung 16: Dialogfeld zur Auswahl der Operation

2. Wählen Sie Add (Hinzufügen).

3. Wählen Sie Next (Weiter). Das Dialogfeld zur Kommunikationsbusauswahl wird angezeigt.

Abbildung 17: Dialogfeld zur Kommunikationsbusauswahl

3-10 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

4. Wählen Sie USB.

Abbildung 18: Dialogfeld zur Auswahl des Gerätetreibers

5. Wählen Sie Next (Weiter). Das Dialogfeld zur Auswahl des Gerätetreibers wird angezeigt.

6. Wählen Sie Auto-detect Instrument Driver - Model (Automatische Gerätetreibererkennung –
Modell).

7. Wählen Sie Next (Weiter). Das Dialogfeld zur Konfiguration des USB-Geräts wird angezeigt,
wobei die erkannte VISA-Ressourcen-Zeichenkette des Geräts sichtbar ist.

8. Wählen Sie Next (Weiter). Das Dialogfeld zum Benennen des virtuellen Geräts wird angezeigt.

DMM7510-900-05 Rev. D / March 2021 3-11

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

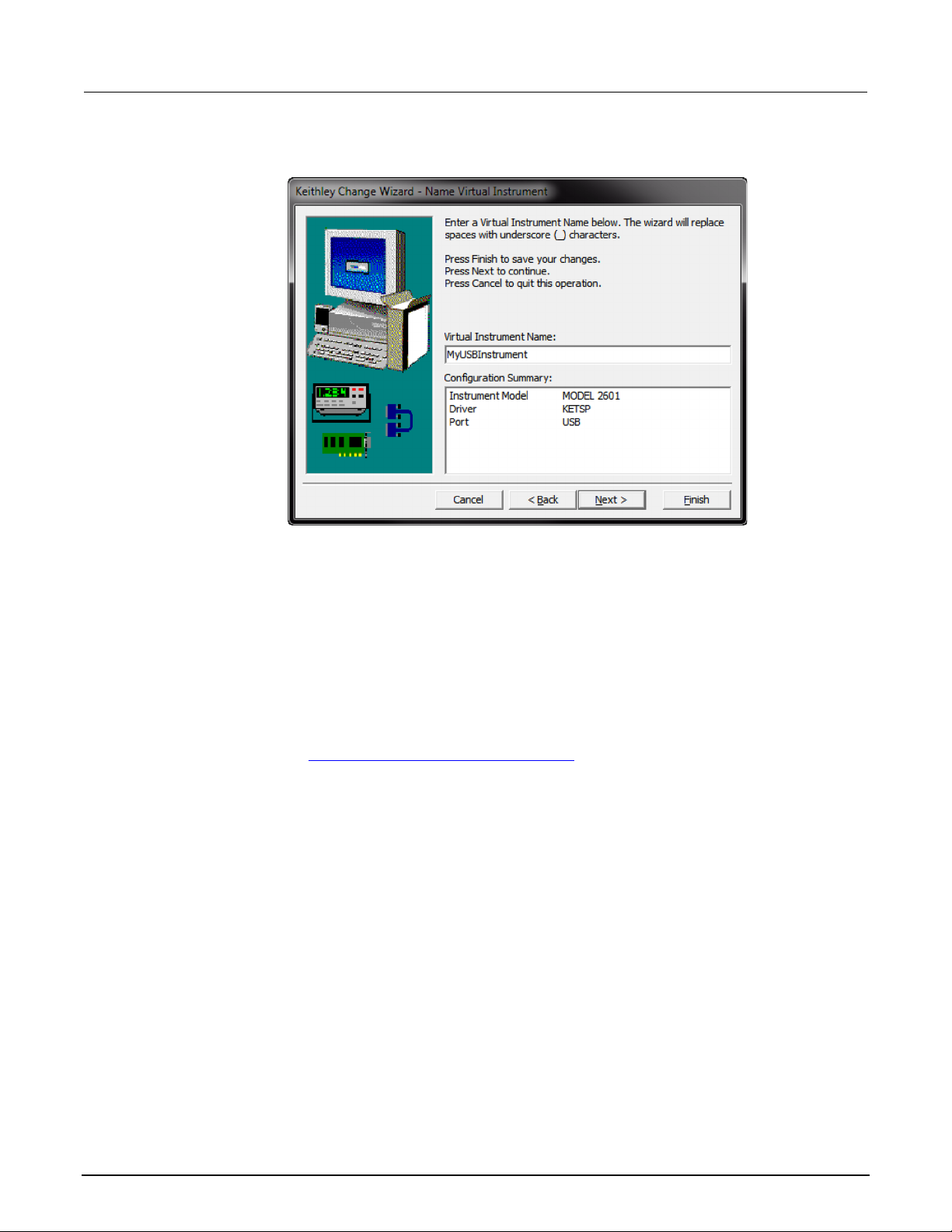

Abbildung 19: Dialogfeld zum Benennen des virtuellen Geräts

9. Geben Sie im Dialogfeld zum Benennen des virtuellen Geräts einen Namen für das Gerät ein.

10. Wählen Sie Finish (Beenden).

11. Wählen Sie Cancel (Abbrechen), um den Assistenten zu schließen.

12. Speichern Sie die Konfiguration. Wählen Sie im „Keithley Configuration Panel“ File > Save (Datei >
Speichern).

So überprüfen Sie das Gerät über den „Keithley Communicator“:

1. Stellen Sie das Gerät so ein, dass es den SCPI-Befehlssatz verwendet. Anweisungen dazu
finden Sie unter Wie kann ich den Befehlssatz ändern? (auf Seite 6-3).

2. Wählen Sie Start > Keithley Instruments > Keithley Communicator.

3. Wählen Sie File > Open Instrument (Datei > Gerät öffnen), um das von Ihnen gerade benannte
Gerät zu öffnen.

3-12 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

Abbildung 20: Keithley Communicator Open an Instrument (Gerät öffnen im Keithley

Communicator)

4. Wählen Sie OK.

5. Senden Sie einen Befehl an das Gerät, um zu sehen, ob es antwortet.

Wenn Sie über eine Vollversion von NI-VISA auf Ihrem System verfügen, können Sie NI-MAX oder das
Dienstprogramm „VISA Interactive Control“ (VISA interaktive Steuerung) ausführen. Informationen dazu
finden Sie in der Dokumentation von „National Instruments“.

Verwenden der Web-Schnittstelle

Mit der Webschnittstelle des DMM7510 können Sie Einstellungen vornehmen und Ihr Gerät über eine
Webseite steuern. Die Webseite enthält:

• Den Status des Geräts.

• Das Gerätemodell, die Seriennummer, die Firmware-Revision und die letzte LXI-Nachricht.

• Eine ID-Schaltfläche, die Ihnen das Auffinden des Geräts erleichtert.

• Ein virtuelles vorderes Bedienfeld und eine Befehlsschnittstelle, mit der Sie das Gerät steuern können.

DMM7510-900-05 Rev. D / March 2021 3-13

• Die Fähigkeit, Daten aus spezifischen Messwertpuffern in eine CSV-Datei herunterzuladen.

• Verwaltungsoptionen und LXI-Informationen.

Die Webseite des Geräts befindet sich in der Firmware des Geräts. Änderungen, die Sie über die
Webschnittstelle vornehmen, werden sofort im Gerät durchgeführt.

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

Verbinden mit der Webschnittstelle des Geräts

Wenn eine Verbindung zwischen dem LAN und dem Gerät besteht, können Sie die Webseite für das
Gerät öffnen.

So greifen Sie auf die Web-Schnittstelle zu:

1. Öffnen Sie einen Webbrowser auf dem Host-Computer.

2. Geben Sie die IP-Adresse des Geräts in das Adressfeld des Webbrowsers ein. Wenn zum
Beispiel die IP-Adresse des Geräts 192.168.1.101 lautet, geben Sie 192.168.1.101 in das
Adressfeld des Browsers ein.

3. Drücken Sie Enter (Eingabe) auf der Computertastatur, um die Webseite des Geräts zu öffnen.

4. Geben Sie einen Benutzernamen und ein Kennwort ein, wenn Sie dazu aufgefordert werden.
Standardmäßig ist für beide admin eingestellt.

Vorschläge zur LAN-Fehlerbehebung

Wenn Sie keine Verbindung zur Webseite des Geräts herstellen können, prüfen Sie die folgenden Punkte:

• Das Netzwerkkabel ist mit dem LAN-Anschluss auf der Rückseite des Geräts verbunden, nicht

mit einem der TSP-Link

®

-Anschlüsse.

• Das Netzwerkkabel ist mit dem richtigen Anschluss am Computer verbunden. Der LAN-Anschluss

eines Laptops kann deaktiviert sein, wenn sich der Laptop in einer Dockingstation befindet.

• Bei der Einrichtung wurden die Konfigurationsinformationen für die richtige Ethernet-Karte verwendet.

• Die Netzwerkkarte des Computers ist aktiviert.

• Die IP-Adresse des Geräts ist mit der IP-Adresse des Computers kompatibel.

• Die Adresse der Subnetzmaske des Geräts ist dieselbe wie die Adresse der Subnetzmaske des

Computers.

Sie können es auch mit einem Neustart von Gerät und Computer probieren.

So starten Sie das Gerät neu:

1. Schalten Sie das Gerät aus und dann wieder ein.

2. Warten Sie mindestens 60 Sekunden, bis die Netzwerkkonfiguration abgeschlossen ist.

3-14 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

So richten Sie die LAN-Kommunikation ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Communication (Kommunikation).

3. Wählen Sie die Registerkarte LAN.

4. Überprüfen Sie die Einstellungen.

Wenn die oben genannten Maßnahmen das Problem nicht beheben, wenden Sie sich an Ihren
Systemadministrator.

Startseite der Webschnittstelle

Abbildung 21: DMM7510 Startseite der Webschnittstelle

DMM7510-900-05 Rev. D / March 2021 3-15

Die Startseite des Geräts stellt Informationen über das Gerät bereit. Dazu gehören:

• Die Gerätemodellnummer, Hersteller, Seriennummer und die Firmware-Revisionsnummer.

• Die TCP-Raw-Socket-Nummer und die Telnet-Port-Nummer.

• Die letzte LXI-Nachricht. Der „History“-Link öffnet die LXI-Startseite.

• Die ID-Schaltfläche, mit der Sie das Gerät identifizieren können. Näheres dazu finden Sie unter

Identifizieren des Geräts (auf Seite 3-16).

Abschnitt

Benutzerhandbuch

3: Verwenden einer Remote-Schnittstelle Modell DMM7510 7,5-stelliges Multimeter

Identifizieren des Geräts

Wenn Sie eine Reihe von Geräten haben, können Sie die ID-Schaltfläche wählen, um festzustellen,
mit welchem Gerät Sie kommunizieren.

So identifizieren Sie das Gerät:

1. Wählen Sie die Schaltfläche ID auf der Startseite. Die Schaltfläche wird grün und die LAN­Statusanzeige auf der Vorderseite des Geräts blinkt. Bei Geräten mit einer Schnittstelle auf der
Vorderseite wird auch das Menü „System Communications“ (Systemkommunikation) geöffnet und
der Indikator „LXI LAN“ auf der Registerkarte „LAN“ blinkt.

2. Wählen Sie die Schaltfläche ID erneut, so dass sie in die Ursprungsfarbe zurückkehrt und der
LAN-Statusindikator dauerhaft leuchtet.

Anzeigen von Ereignissen im Ereignisprotokoll

Unter „LXI Home“ (LXI-Startseite) können Sie mit der Option „Log“ (Protokoll) das Ereignisprotokoll
öffnen. Das Ereignisprotokoll zeichnet alle LXI-Ereignisse auf, die das Gerät erzeugt und empfängt.
Das Protokoll enthält die folgenden Informationen:

• Die Spalte „EventID“ zeigt die Kennung des Ereignisses an, das die Ereignismeldung erzeugt hat.

• Die Spalte „System Timestamp“ (Systemzeitstempel) zeigt die Sekunden und Nanosekunden an,

wann das Ereignis aufgetreten ist.

• Die Spalte „Data“ (Daten) zeigt den Text der Ereignisnachricht an.

Um das Ereignisprotokoll zu leeren und die Informationen auf dem Bildschirm zu aktualisieren,
wählen Sie die Schaltfläche Refresh (Aktualisieren).

Bestimmen des zu verwendenden Befehlssatzes

Sie können den Befehlssatz, den Sie mit dem DMM7510 verwenden, ändern. Zu den verfügbaren
Remote-Befehlssätzen gehören:

• SCPI: Eine gerätespezifische Sprache, die auf dem SCPI-Standard aufbaut.

• TSP: Eine Skriptprogrammiersprache, die gerätespezifische Steuerbefehle enthält, die von einem

eigenständigen Gerät ausgeführt werden können. Sie können TSP verwenden, um einzelne
Befehle zu senden, oder Sie können damit Befehle zu Skripten kombinieren.

Wenn Sie den Befehlssatz ändern, führen Sie einen Neustart des Geräts durch.

Sie können die Befehlssätze nicht kombinieren.

3-16 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Schnittstelle

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 3: Verwenden einer Remote-

Im Auslieferungszustand von Keithley Instruments ist das DMM7510 für den Betrieb mit dem SCPI­Befehlssatz eingestellt.

So stellen Sie den Befehlssatz am vorderen Bedienfeld ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Settings (Einstellungen).

3. Wählen Sie den entsprechenden Command Set (Befehlssatz).

Sie werden aufgefordert, die Änderung des Befehlssatzes zu bestätigen und das Gerät neu zu starten.

Um zu überprüfen, welcher Befehlssatz von einer Remote-Schnittstelle ausgewählt ist, senden
Sie den Befehl:

*LANG?

Um von einer Remote-Schnittstelle zum SCPI-Befehlssatz zu wechseln, senden Sie den Befehl:

*LANG SCPI

Starten Sie das Gerät neu.

Um von einer Remote-Schnittstelle zum TSP-Befehlssatz zu wechseln, senden Sie den Befehl:

*LANG TSP

Starten Sie das Gerät neu.

DMM7510-900-05 Rev. D / March 2021 3-17

Messdaten anzeigen ................................................................ 4-4

In diesem Abschnitt:

Einleitung

Abschnitt 4

Durchführen grundlegender Messungen

über das vordere Bedienfeld

Einleitung ................................................................................. 4-1

Für dieses Beispiel benötigte Ausrüstung ................................ 4-1

Geräteanschlüsse .................................................................... 4-2

Grundlegende Messungen über das vordere Bedienfeld ......... 4-2

In diesem Beispiel wird eine 2-Leiter-Widerstandsmessung unter Verwendung des vorderen
Bedienfelds des Geräts durchgeführt.

Legen Sie die Funktion fest, bevor Sie andere Einstellungen am Gerät vornehmen. Viele der
Einstellungen beziehen sich auf eine spezifische Messfunktion. Die Anwendungen in diesem
Handbuch verwenden die Reihenfolge der Operationen, mit der die besten Ergebnisse erzielt werden.

Für dieses Beispiel benötigte Ausrüstung

Die für die Ausführung dieses Tests benötigte Ausrüstung:

• Ein DMM7510

• Zwei isolierte Bananenkabel (Sie können das im Lieferumfang des DMM7510 enthaltene Standard-

Prüfleitungskit Modell 1756 verwenden)

• Einen zu prüfenden Widerstand; das Beispiel verwendet einen Widerstand mit einer Einstufung

von 9,53 kΩ

Abschnitt

4: Durchführen grundlegender Messungen

über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter Benutzerhandbuch

Geräteanschlüsse

Verbinden Sie das DMM7510 in einer 2-Leiter-Konfiguration (Local Sense) mit dem Widerstand. Bei
dieser Konfiguration wird das Gerät zwischen den Anschlüssen INPUT HI (Eingang hoch) und
INPUT LO (Eingang niedrig) angeschlossen.

So stellen Sie die Verbindungen her:

1. Schalten Sie das DMM7510 aus.

2. Schließen Sie die Prüfleitungen an die Anschlüsse INPUT HI (Eingang hoch) und INPUT LO
(Eingang niedrig) an der Vorderseite an, wie in der folgenden Abbildung gezeigt.

3. Verbinden Sie die Prüfleitungen mit dem Widerstand.

Abbildung 22: 2-Leiter-Widerstandsmessung von der Vorderseite des DMM7510

Grundlegende Messungen über das vordere Bedienfeld

Die folgenden Verfahren zeigen Ihnen, wie Sie eine Messung durchführen, auf die Einstellungen für
die Messung zugreifen und die Messdaten in einem Messwertpuffer anzeigen.

Sie können Messungen kontinuierlich oder manuell durchführen. Wenn Sie kontinuierliche Messungen
durchführen, führt das Gerät die Messungen so schnell wie möglich durch. Wenn Sie manuelle
Messungen durchführen, führt das Gerät Messungen durch, wenn Sie die Taste TRIGGER (Triggern)
drücken.

4-2 DMM7510-900-05 Rev. D / March 2021

Abschnitt 4:

Durchführen grundlegender Messungen

Modell DMM7510 7,5-stelliges Multimeter Benutzerhandbuch über das vordere Bedienfeld

So führen Sie eine Messung über das vordere Bedienfeld durch:

1. Drücken Sie den Netzschalter POWER an der Vorderseite, um das Gerät einzuschalten.

2. Wählen Sie 2W Ω durch Wischen auf dem Funktionen-Bildschirm. In der oberen Hälfte der
Startseite beginnt die Anzeige von Messungen.

3. Wenn Messungen nicht angezeigt werden, drücken Sie die Taste TRIGGER (Triggern) einige
Sekunden lang und wählen Sie Continuous Measurement (Kontinuierliches Messen).

So ändern Sie die Messeinstellungen:

1. Drücken Sie die Taste MENU (Menü).

2. Wählen Sie unter „Measure“ (Messen) den Eintrag Settings (Einstellungen).

3. Wählen Sie Display Digits (Display-Ziffern).

4. Wählen Sie 3.5 Digits (3,5 Ziffern).

5. Drücken Sie die Taste HOME (Startseite). Jetzt zeigt die Messung 3½ Ziffern an.

So führen Sie eine Einzelmessung durch:

1. Drücken Sie die Taste TRIGGER (Triggern) auf der Vorderseite einige Sekunden Lang.

2. Wählen Sie Manual Trigger Mode (Manueller Triggermodus).

3. Drücken Sie die Taste TRIGGER (Triggern), um eine Einzelmessung unter Verwendung der
gewählten Funktion durchzuführen.

Abbildung 23: Prüfergebnisse der grundlegenden Messung

DMM7510-900-05 Rev. D / March 2021 4-3

Abschnitt

4: Durchführen grundlegender Messungen

über das vordere Bedienfeld Modell DMM7510 7,5-stelliges Multimeter Benutzerhandbuch

Messdaten anzeigen

Sie können Daten der Messwertpuffer über das vordere Bedienfeld unter Verwendung der „Reading
Table“ (Messwerttabelle) anzeigen. Die Messwerttabelle zeigt die folgenden Informationen an:

• Index: Die fortlaufende Nummer des Messwerts.

• Time: Datum und Uhrzeit des Messwerts.

• Reading: Die Daten, die gemessen wurden.

• Extra: Wird nur für Puffer angezeigt, die auf „Full“ (Voll) eingestellt sind. Der zusätzliche Wert,

der mit dem Messwert gespeichert wird, wie z. B. die Verhältniskomponente einer
Gleichspannungsverhältnismessung.

Wenn Sie einen Datenpunkt wählen, werden zusätzliche Details zu diesem Datenpunkt angezeigt,
einschließlich der Funktion, der Mathematik und der Grenzwerte.

Um zu einer bestimmten Stelle in den Daten zu springen, wählen Sie das Menü oben links und
wählen Sie dann Jump to Index (Zum Index springen). Der ausgewählte Datenpunkt wird oben in
der Messwerttabelle angezeigt.

Um die Daten zu speichern, wählen Sie das Menü oben links und wählen Sie dann Save to USB (Auf
USB speichern).

So verwenden Sie das vordere Bedienfeld, um den Inhalt eines Messwertpuffers anzuzeigen:

1. Drücken Sie die Taste MENU (Menü).

2. Wählen Sie unter Views (Ansichten) Reading Table (Messwerttabelle). Es werden Daten des
aktiven Messwertpuffers angezeigt.

Abbildung 24: Messwerttabelle

4-4 DMM7510-900-05 Rev. D / March 2021

Abschnitt 4:

Durchführen grundlegender Messungen

Modell DMM7510 7,5-stelliges Multimeter Benutzerhandbuch über das vordere Bedienfeld

3. Um Daten eines anderen Messwertpuffers anzuzeigen, wählen Sie den neuen Puffer aus.

4. Um Details für einen bestimmten Datenpunkt anzuzeigen, wischen Sie in der Tabelle nach oben
oder unten und wählen Sie den Datenpunkt aus, um die Messwertdetails anzuzeigen. Wenn viele
Datenpunkte vorhanden sind, wählen Sie einen Bereich in der Messwertvorschau-Grafik in der
oberen rechten Ecke des Bildschirms aus, um näher an die gewünschten Daten heranzukommen,
und scrollen Sie dann zu dem Datenpunkt. Sie können auch das Menü wählen und dann Jump to
Index (Zum Index springen) wählen, um zu einem spezifischen Punkt zu gelangen.

5. Drücken Sie die Taste HOME (Startseite), um zur Startseite zurückzukehren.

DMM7510-900-05 Rev. D / March 2021 4-5

Display der Vorderseite ............................................................ 5-4

In diesem Abschnitt:

Einleitung

Die Informationen in diesem Abschnitt beschreiben routinemäßige Wartungsarbeiten am Gerät, die
der Bediener durchführen kann.

Abschnitt 5

Wartung

Einleitung ................................................................................. 5-1

Austausch der Netzsicherung .................................................. 5-1

Austausch der Eingangssicherungen ....................................... 5-2

Lithium-Akku ............................................................................ 5-3

Austausch der Netzsicherung

Eine Sicherung auf der Rückseite des DMM7510 schützt den Leistungsnetzeingang des Geräts.
Beachten Sie die folgenden Anweisungen zum Austausch der Sicherung. Sie müssen Ihr Gerät nicht
zum Service einschicken, wenn die Sicherung beschädigt ist.

Ziehen Sie das Netzkabel an der Rückwand ab und entfernen Sie alle am Gerät angeschlossenen
Messleitungen, bevor Sie eine Netzsicherung austauschen. Bei Nichtbeachtung kann der
Bediener gefährlichen Spannungen ausgesetzt werden, die zu Verletzungen oder zum Tod führen
können.

Verwenden Sie nur den richtigen Sicherungstyp. Wenn Sie das nicht tun, kann dies zu
Verletzungen, zum Tod oder zur Beschädigung des Geräts führen.

Verwenden Sie eine träge Sicherung 5 x 20 mm mit einem Nennwert von 250 V, 1 A.

Zum Austausch der Sicherung benötigen Sie einen kleinen Schraubendreher mit flacher Klinge.

Abschnitt

Benutzerhandbuch

5: Wartung Modell DMM7510 7,5-stelliges Multimeter

Führen Sie folgende Schritte zum Austausch der Sicherung aus:

1. Schalten Sie das Gerät aus.

2. Ziehen Sie alle am Gerät angeschlossenen Prüfleitungen ab.

3. Ziehen Sie das Netzkabel ab.

4. Lokalisieren Sie den Sicherungshalter, der sich oberhalb der Wechselstrombuchse befindet, wie
in der Abbildung unten dargestellt.

Abbildung 25: DMM7510 Netzsicherung

5. Heben Sie die Lasche des Sicherungshalters mit dem Schraubendreher an.

6. Ziehen Sie den Sicherungshalter heraus. Der Sicherungshalter lässt sich nicht vollständig aus
dem Leistungsmodul herausziehen.

7. Nehmen Sie die Sicherung aus dem Halter heraus.

8. Wechseln Sie die Sicherung aus.

9. Schieben Sie den Sicherungshalter zurück ins Modul.

Wenn eine Sicherung immer wieder beschädigt wird, liegt eine Störung des Stromkreises vor, die
behoben werden muss. Senden Sie das Gerät zur Reparatur an Keithley Instruments.

Austausch der Eingangssicherungen

Die Eingangsleitung von den AMPS-Anschlüssen auf der Vorder- und Rückseite ist durch zwei
Sicherungen auf der Rückseite geschützt.

Abbildung 26: Anordnung der Stromeingangssicherungen an der Rückseite des DMM7510

5-2 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

Wartung

Siba 501906.3,5

3,5 A, 1000 V ac/V dc flink

10 mm x 38 mm (0,394" x 1,5")

Littelfuse FLU011

11 A, 1000 V ac/V dc flink

10,3 mm x 38 mm (0,406" x 1,5")

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 5:

Vergewissern Sie sich, dass das Gerät vom Stromnetz und anderen Geräten getrennt ist,
bevor Sie eine Stromeingangssicherung überprüfen oder auswechseln. Wenn Sie die
Stromversorgung nicht vollständig unterbrechen, können Sie sich gefährlichen Spannungen
aussetzen, die bei Berührung zu Verletzungen oder zum Tod führen können. Verwenden Sie
beim Arbeiten mit gefährlichen Spannungen entsprechende Sicherheitsvorkehrungen.

Um einen dauerhaften Schutz vor Feuer oder Geräteschäden zu gewährleisten, tauschen Sie
Sicherungen nur gegen solche mit dem angegebenen Typ und der angegebenen Nennleistung
aus. Wenn das Gerät wiederholt Sicherungen beschädigt, suchen und beheben Sie die Ursache
des Problems, bevor Sie die Sicherung austauschen.

So tauschen Sie eine Stromeingangssicherung aus:

1. Schalten Sie das Gerät aus.

2. Ziehen Sie die Netzleitung und die Prüfleitungen ab.

3. Drücken Sie von der Rückseite aus den AMPS-Sicherungshalter vorsichtig hinein und drehen Sie
ihn um eine Vierteldrehung gegen den Uhrzeigersinn.

4. Entfernen Sie die Sicherung.

5. Ersetzen Sie die Sicherung durch eine desselben Typs (siehe Tabelle unten).

6. Installieren Sie die neue Sicherung in umgekehrter Reihenfolge wie oben beschrieben.

Hersteller und Teilenummer Nennleistung Länge

Wenn eine Sicherung immer wieder beschädigt wird, liegt eine Störung des Stromkreises vor, die
behoben werden muss. Senden Sie das Gerät zur Reparatur an Keithley Instruments.

Lithium-Akku

Das DMM7510 enthält einen Akku mit einer CR2032-Zelle (LiMnO2). Perchlorat-Material kann eine
besondere Handhabung erfordern. Siehe Hazardous waste - perchlorate (Gefährlicher Abfall –

Perchlorat) (dtsc.ca.gov/hazardouswaste/perchlorate).

Dieser Akku ist nicht durch den Benutzer austauschbar.

DMM7510-900-05 Rev. D / March 2021 5-3

Abschnitt

Benutzerhandbuch

5: Wartung Modell DMM7510 7,5-stelliges Multimeter

Display der Vorderseite

Verwenden Sie keine scharfen Metallgegenstände wie Pinzetten oder Schraubendreher oder spitze
Gegenstände wie Kugelschreiber oder Bleistifte, um den Touchscreen zu berühren. Es wird dringend
empfohlen, dass Sie das Gerät nur mit den Fingern bedienen. Die Verwendung von
Reinraumhandschuhen zur Bedienung des Touchscreens wird unterstützt.

Reinigen des Vorderseitendisplays

Wenn Sie das LCD-Touchscreen-Display auf der Vorderseite reinigen müssen, verwenden Sie ein
weiches, trockenes Tuch.

Verwenden Sie keine Flüssigkeiten, um das Display zu reinigen.

Anormaler Betrieb des Displays

Wenn der Display-Bereich während des Betriebs stark gedrückt wird, kann es zu einem anormalen
Display-Betrieb kommen. Um den normalen Betrieb wiederherzustellen, schalten Sie das Gerät aus
und wieder ein.

Entfernen von Geisterbildern oder Kontrastunregelmäßigkeiten

Wenn das Display über einen längeren Zeitraum mit denselben Anzeigemustern betrieben wurde,
können die Anzeigemuster als Geisterbilder auf dem Bildschirm verbleiben und eine leichte
Kontrastunregelmäßigkeit kann auftreten. Beachten Sie, dass in diesem Fall die Leistungssicherheit
der Anzeige nicht beeinträchtigt wird.

Um den normalen Betrieb wiederherzustellen, verwenden Sie das Vorderseitendisplay einige Zeit
lang nicht. Sie können das Display an der Vorderseite ausschalten, während Sie den Betrieb mit
Remote-Befehlen und dem virtuellen vorderen Bedienfeld fortsetzen.

So schalten Sie das Display an der Vorderseite mit einem SCPI-Befehl aus:

Senden Sie den Befehl:

DISPlay:LIGHt:STATe OFF

So schalten Sie das Display an der Vorderseite mit einem TSP-Befehl aus:

Senden Sie den Befehl:

display.lightstate = display.STATE_LCD_OFF

5-4 DMM7510-900-05 Rev. D / March 2021

Wie kann ich den Befehlssatz ändern? .................................... 6-3

Fehlerbehebung und häufig gestellte Fragen

In diesem Abschnitt:

Zu diesem Abschnitt ................................................................. 6-1

Wo finde ich aktualisierte Treiber? ........................................... 6-1

Wie kann ich ein Firmware-Upgrade durchführen? .................. 6-2

Warum kann das DMM7510 mein USB-Flash-Laufwerk

nicht lesen? .............................................................................. 6-3

Zu diesem Abschnitt

In diesem Abschnitt finden Sie Antworten auf die häufigsten Fragen, die im Zusammenhang mit dem
DMM7510 auftreten.

Abschnitt 6

Wo finde ich aktualisierte Treiber?

Die aktuellsten Treiber und weitere Support-Informationen erhalten Sie auf der Support-Webseite von
Keithley Instruments.

So finden Sie heraus, welche Treiber für Ihr Gerät verfügbar sind:

1. Rufen Sie de.tek.com/support auf.

2. Geben Sie die Modellnummer Ihres Geräts ein.

3. Wählen Sie Software in der Filterliste aus.

4. Wählen Sie Driver (Treiber) in der Filterliste aus.

Wenn Sie den nativen LabVIEWTM- oder IVI-Treiber verwenden, müssen Sie das DMM7510 zur
Verwendung mit dem SCPI- Befehlssatz konfigurieren. Informationen zum Ändern des Befehlssatzes
finden Sie unter Wie kann ich den Befehlssatz ändern? (auf Seite 6-3)

Abschnitt

Benutzerhandbuch

6: Fehlerbehebung und häufig gestellte Fragen Modell DMM7510 7,5-stelliges Multimeter

Wie kann ich ein Firmware-Upgrade durchführen?

Schalten Sie die Stromversorgung nicht aus und entfernen Sie das USB-Flash-Laufwerk
nicht, bevor der Aktualisierungsvorgang abgeschlossen ist.

Die Firmware-Datei muss sich im Root-Unterverzeichnis des USB-Flash-Laufwerks befinden und muss
die einzige Firmware-Datei an diesem Ort sein. Sie können die Firmware über das vordere Bedienfeld
oder über das virtuelle vordere Bedienfeld aktualisieren oder herunterstufen. Informationen dazu finden
Sie unter „Verwenden des virtuellen vorderen Bedienfelds des DMM7510“ im Modell DMM7510
Referenzhandbuch.

Vom vorderen Bedienfeld:

1. Kopieren Sie die Firmware-Datei (.upg-Datei) auf ein USB-Flash-Laufwerk.

2. Vergewissern Sie sich, dass sich die Firmware-Datei im Root-Unterverzeichnis des USB-Flash­Laufwerks befindet und die einzige Firmware-Datei an diesem Ort ist.

3. Trennen Sie alle am Gerät befestigten Anschlüsse.

4. Schalten Sie die Stromversorgung des Geräts aus. Warten Sie einige Sekunden lang.

5. Schalten Sie die Stromversorgung des Geräts ein.

6. Stecken Sie das Flash-Laufwerk in den USB-Anschluss auf der Vorderseite des Geräts.

7. Drücken Sie die Taste MENU (Menü) auf der Vorderseite des Geräts.

8. Unter „System“ wählen Sie Info/Manage (Info/Verwalten).

9. Wählen Sie eine Upgrade-Option:
 Wählen Sie Upgrade to New (Auf neue Version upgraden), um ein Upgrade auf eine neuere

Version der Firmware durchzuführen.

 Wählen Sie Downgrade to Older (Auf ältere Version downgraden), um eine Herabstufung

auf eine vorherige Version der Firmware durchzuführen.

10. Wenn das Gerät ferngesteuert wird, wird eine Nachricht angezeigt. Wählen Sie Yes (Ja), um
fortzufahren.

11. Nach Abschluss des Upgrades führen Sie einen Neustart des Geräts aus.

Eine Nachricht wird angezeigt, während das Upgrade durchgeführt wird.

Upgrade-Dateien sind auf de.tek.com/keithley verfügbar.

6-2 DMM7510-900-05 Rev. D / March 2021

Modell DMM7510

und häufig gestellte Fragen

7,5-stelliges Multimeter Benutzerhandbuch Abschnitt 6: Fehlerbehebung

Warum kann das DMM7510 mein USB-Flash-Laufwerk nicht lesen?

Überprüfen Sie, ob das Flash-Laufwerk mit dem FAT32-Dateisystem formatiert ist. Das DMM7510
unterstützt nur FAT- und FAT32-Laufwerke, die Master Boot Record (MBR) verwenden.

®

Bei Microsoft
USB-Flash-Laufwerks überprüfen.

USB-Laufwerke mit höherer Kapazität brauchen länger, um vom Gerät gelesen und geladen zu werden.

Windows® können Sie das Dateisystem überprüfen, indem Sie die Eigenschaften des

Wie kann ich den Befehlssatz ändern?

Sie können den Befehlssatz, den Sie mit dem DMM7510 verwenden, ändern. Zu den verfügbaren
Remote-Befehlssätzen gehören:

• SCPI: Eine gerätespezifische Sprache, die auf dem SCPI-Standard aufbaut.

• TSP: Eine Skriptprogrammiersprache, die gerätespezifische Steuerbefehle enthält, die von einem

eigenständigen Gerät ausgeführt werden können. Sie können TSP verwenden, um einzelne
Befehle zu senden, oder Sie können damit Befehle zu Skripten kombinieren.

Wenn Sie den Befehlssatz ändern, führen Sie einen Neustart des Geräts durch.

Sie können die Befehlssätze nicht kombinieren.

Im Auslieferungszustand von Keithley Instruments ist das DMM7510 für den Betrieb mit dem SCPI­Befehlssatz eingestellt.

DMM7510-900-05 Rev. D / March 2021 6-3

Abschnitt

buch

6: Fehlerbehebung und häufig gestellte Fragen Modell DMM7510 7,5-stelliges Multimeter Benutzerhand

So stellen Sie den Befehlssatz am vorderen Bedienfeld ein:

1. Drücken Sie die Taste MENU (Menü).

2. Unter „System“ wählen Sie Settings (Einstellungen).

3. Wählen Sie den entsprechenden Command Set (Befehlssatz).

Sie werden aufgefordert, die Änderung des Befehlssatzes zu bestätigen und das Gerät neu zu starten.

Um zu überprüfen, welcher Befehlssatz von einer Remote-Schnittstelle ausgewählt ist, senden
Sie den Befehl:

*LANG?

Um von einer Remote-Schnittstelle zum SCPI-Befehlssatz zu wechseln, senden Sie den Befehl:

*LANG SCPI

Starten Sie das Gerät neu.

Um von einer Remote-Schnittstelle zum TSP-Befehlssatz zu wechseln, senden Sie den Befehl:

*LANG TSP

Starten Sie das Gerät neu.

6-4 DMM7510-900-05 Rev. D / March 2021

Zusatzinformationen zum DMM7510 ....................................... 7-1

In diesem Abschnitt:

Zusatzinformationen zum DMM7510

Dieses Handbuch hat Sie darauf vorbereitet, Ihr neues 7,5-stelliges Multimeter DMM7510 für Ihre
Anwendung zu verwenden. Anwendungsbeispiele, die den Einsatz des DMM7510 in einigen
typischen Situationen demonstrieren, finden Sie im DMM7510 Anwendungshandbuch, Teilenummer
DMM7510-904-01. Ausführliche Informationen zu allen Funktionen des DMM7510 finden Sie im
Modell DMM7510 Referenzhandbuch von Keithley Instruments, Teilenummer DMM7510-901-01.

Abschnitt 7

Nächste Schritte

Support und weitere Informationen zum Gerät finden Sie außerdem auf: de.tek.com/keithley Die
Webseite bietet Ihnen Zugriff auf:

• Das Knowledge Center, das die folgenden Handbücher enthält:

 The Low Level Measurements Handbook: Precision DC Current, Voltage, and Resistance

Measurements (Handbuch für die Messung mit niedrigen Pegeln: Präzise Messungen von
Gleichstrom, Spannung und Widerstand)

 Switching Handbook: A Guide to Signal Switching in Automated Test Systems (Schalt-

Handbuch: Ein Leitfaden zur Signalumschaltung in automatisierten Testsystemen)

• Anwendungshinweise

• Aktualisierte Treiber

• Informationen zu verwandten Produkten

Ihr örtlicher Feldanwendungsingenieur kann Ihnen bei der Auswahl, Konfiguration und Verwendung
der Produkte behilflich sein. Kontaktinformationen finden Sie auf der Webseite.

Alle Keithley-Marken und -Markennamen sind Eigentum von Keithley Instruments.

Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Unternehmen.

Änderungen an den technischen Daten vorbehalten.

Keithley Instruments

Unternehmenszentrale • 28775 Aurora Road • Cleveland, Ohio 44139, USA • [phone] • [phone] • tek.com/keithley
