Tektronix 2281S 精確直流電源供應器及電池模擬器快速入門指南 User manual
以 快速且 簡單的方式重塑測試和量測
2281S 精確直流電源供應器及
電池模擬器快速入門指南
安全注意事項
在使用本產品及任何相關儀器之前，請先詳細閱讀下列安全注意事項。雖然部分
儀器和配件通常使用的電壓不具危險性，但仍有可能會發生危險的情況。
本產品僅限合格的人員使用，這些人員能辨識觸電危險，並熟悉所需的安全注意
事項以避免可能的傷害。在使用產品之前，請詳細閱讀並依照所有安裝、操作和
維修資訊。如需完整產品規格，請參閱使用者文件。
如果以未經指示的方式使用產品，由產品保固提供的保護措施可能失效。
產品使用者的類型包含：
負責人員是專責於設備的使用和維修的個人或小組。他們要確保設備在其規定
的規格和操作範圍內使用，並確保操作員已接受適當訓練。
操作員使用產品預設的功能。他們必須接受有關電器安全程序和適當使用儀器
的訓練。他們必須取得電擊保護，並防止他們接觸帶電的危險電路。
維修服務人員執行產品的例行程序以確保產品能正常運作，例如設定線路電壓
或更換耗材。維修程序會於使用者文件中加以說明，這些程序會明確指出是否可
供操作員執行。如果為否，則該程序僅能由維修人員執行。
維修人員受過訓練可操作帶電電路、執行安全安裝並維修產品。只有受過適當
訓練的維修人員可以執行安裝及維修程序。
Keithley Instruments 產品專為搭配低暫態過電壓電器訊號 (測量、控制及資料
I/O 連接) 使用所設計，且不可直接與供電電壓或帶有高暫態過電壓的電源連接
。測量類型 II (參照 IEC 60664) 連接需要針對高暫態過電壓提供保護。這些高
電壓一般是與交流主電源接駁有關。某些 Keithley 測量儀器可能會與供電電壓
連接。這些儀器將標示為類型 II 或更高。
除非在規格、操作手冊和儀器標籤上明確說明允許連接，否則請勿將任何儀器連
接至供電電壓。
當有可能發生觸電的危險時，請特別小心。纜線接頭插孔或測試治具可能存在致
命的電壓。美國國家標準學會 (ANSI) 指出，當電壓位準超過 30 V RMS、42.4
V 峰值或 60 V DC 時，便可能發生電擊危險。最安全的作法是在進行量測之前
，便預期任何未知電路中可能存在危險電壓。
本產品的操作員必須隨時自我防護以避免受到電擊。必須確保操作員身體的相關
部位不會接觸到每個連接點，並且/或與每個連接點絕緣。在某些情況下，連接
處必須外露以供人員在必要時接觸。在這些情況下，產品操作員必須接受訓練以
保護自己避免遭受電擊的危險。如果電路能夠在 1000 伏特或以上的電壓運作，
則不應露出電路中有導電性的部分。
請勿將切換卡直接連接至不受限制的電源電路，切換卡只適用於有阻抗限制
的電源。永遠不可將切換卡直接連接至交流主電源。連接電源到切換卡時，
請安裝保護裝置以限制連接到切換卡的故障電流和電壓。
在操作儀器之前，請確定電源線已連接至有適當接地的電源插座。使用前，
請仔細檢查連接纜線、測試線和跳線是否有可能的磨損、裂痕或斷裂。
將設備安裝在主電源線使用受限的位置 (如機架安裝) 時，必須在靠近設備
且操作員容易取得處，提供一個獨立的主輸入電源斷路裝置。
為了維護最大安全性，在測試中電路通電的狀態下，請勿碰觸產品、測試纜線或
其他任何儀器。在進行下列動作之前，請務必移除整個測試系統的電源並將任何
電容放電：連接或中斷纜線或跳線、安裝或移除切換卡，或是進行內部變更 (如
安裝或移除跳線)。
請勿碰觸任何會提供電流電路至測試中電路共同側或電源線接地端的物體。進行
量測時，請務必保持雙手乾燥，並站立在能抵擋將量測電壓的乾燥、絕緣表面。
為維護安全，請務必遵照操作指示使用儀器和配件。如果以未經操作指示的方式
使用儀器或配件，由設備提供的保護措施可能失效。
請勿超過規格和操作資訊中所定義，以及儀器或測試治具面板或切換卡上所示之
儀器和配件的最大訊號位準。
當產品中使用保險絲時，請更換同類型和功率的保險絲，以便繼續保持防火的保
護功能。
底盤連接只能作為量測電路的遮罩連接，不能作為保護性的接地 (安全接地) 連
接。
如果您使用測試治具，當測試裝置通電時，請保持蓋子在關閉狀態。為安全操作
需使用蓋子連鎖。
如果有螺絲，請利用使用者文件中建議的電線將螺絲連接至有保護的
接地端 (安全接地)。
儀器上的這個符號意思為「小心危險」。在任何情況下，當儀器上標
有此符號時，使用者應參考使用者文件中的操作指示。
安全
簡介 拆封 連接 測試
儀器上的這個符號意思為「小心電擊」。請採用標準的安全預防措施
，以避免人員接觸高壓。
儀器上的這個符號意思是表面可能高溫。請避免人員接觸以免燙傷。
此符號表示對設備外殼的接線端子。
如果產品上出現汞符號，表示顯示燈內含汞。請注意，此顯示燈必須
依照聯邦、州和當地法律加以適當處理。
警告 使用者文件中的這個標題表示這種危險可能導致身體受傷或死亡。在
進行指示的程序前，必須小心閱讀有關資訊。
小心 使用者文件中的這個標題表示了這種危險可能導致儀器損壞。這種損
壞可能令保固失效。
請勿將儀器和配件連接至人體上。
在進行任何維修之前，請中斷電源線和所有測試纜線。
為維持儀器的防電擊與防火功能，請務必向美商吉時利儀器購買主電路中的更換
元件，包括電源轉換器、測試線和輸入插孔。如果功率和類型相同，可以使用符
合適用國家安全認證的標準保險絲。其他與安全無關的元件則可以向其他供應商
購買，但其規格與功能必須與原始元件相同 (請注意，選取的零件只能透過美商
吉時利儀器購買，以維持產品的精確度與功能)。如果您不確定更換元件的適用
性，請致電美商吉時利儀器公司詢問詳細資訊。
常見問題
接續步驟
若要清潔儀器，請先拔除儀器的電源。請使用濕布或溫和的水性清潔劑來清潔。
請只清潔儀器的外部。請勿將清潔劑直接倒在儀器上，或是讓液體流入或潑灑在
儀器上。如按照指示操作，由沒有機殼或底盤的電路板 (例如，安裝至電腦中的
資料擷取板) 組成的產品永遠不需要清潔。如基板被污損並影響操作，請將基板
送回原廠以進行適當的清潔及維修。
安全注意事項 2013 年 1 月的修訂版。
電源和環境規格
僅限於室內使用。
電源供應器
操作高度
操作溫度
100 V 交流電源 / 120 V 交流電源 / 220 V 交流
電源 / 240 V 交流電源，50 Hz 或 60 Hz
最高為海平面上 2000 公尺 (6562 英尺)
0 °C 至 40 °C (32 °F 至 104 °F)，最高溫 35 °C
(95 °F)、80 % 相對濕度時可達到最高精確度，
非凝結
儲存溫度
污染等級
-20 °C 至 70 °C (-4 °F 至 158 °F)，5 % 至 95 %
相對濕度時最高溫 40 °C (+104 °F)，40 °C
(+104 °F) 以上時 5 % 至 60 % RH，最高至
70 °C (+158 °F)
2
在將儀器連接至會傳輸能量的裝置之前，請仔細考慮並設
定適當的輸出關閉狀態、訊號源及相容等級。若您未能考
慮輸出關閉狀態、訊號源及限制等級，可能會導致儀器或
測試中裝置受損。
簡介
感謝您選擇美商吉時利儀器產品。型號 2281S 精確直流電源
供應器及電池模擬器為一高敏感度、精確且可編程的電源供應
器，其提供穩定的低雜訊電壓，並可在安培到奈米安培的廣泛
動態範圍下監控負載電流。它也可測試電池並產生電池模組以
模擬電池。
此儀器配有 4.3 吋的高解析度彩色顯示器，可顯示多種描述儀
器狀態的參數，能讓您充分掌握儀器的資訊。
您可產生並在顯示器上編輯電池模組。此外，在電池模擬期間，
顯示器也會顯示電量和電壓變化。
安全
簡介 拆封 連接 測試
型號
2281S-20-6 精確直流電源供應器及電池模擬器, 20 V, 6 A
描述
CD-ROM 內容
儀器隨附的 CD-ROM 包含參考手冊、快速入門指南及配件手
冊的 PDF 檔案。
如需其他支援資訊，請參閱 http://www.tektronix.com。
常見問題
接續步驟
拆封與檢查儀器
若要拆封與檢查儀器：
1. 檢查盒子是否受損。
2. 打開盒子的頂部。
3. 請取出包裝文件、標準配件、CD 和纜線外殼的袋子。
4. 將包裝附件取出。
5. 將 2281S 從盒子中取出。
請勿從前方斜面拉起 2281S。此舉可能會造成儀器受損
。
6. 檢查儀器是否有任何實體損壞的明顯跡象。若有任何損壞，
請立即回報給物流代理商。
您所收到的 2281S 應含有下列配件，如圖所示：
1 電源線
2 KKS-903-01C KickStart 快速入門指南
3 2281S 快速入門指南 (本文件)
4 2281S 精確直流電源供應器及電池模擬器產品資訊
CD-ROM
5 Model CA-180-3A CAT5 乙太網路交叉纜線
6 071341100 使用者指南安全標準認證資訊
7 纜線外殼
安全
簡介 拆封 連接 測試
如需其他與儀器一同出貨之項目，請參閱包裝清單。
常見問題
接續步驟

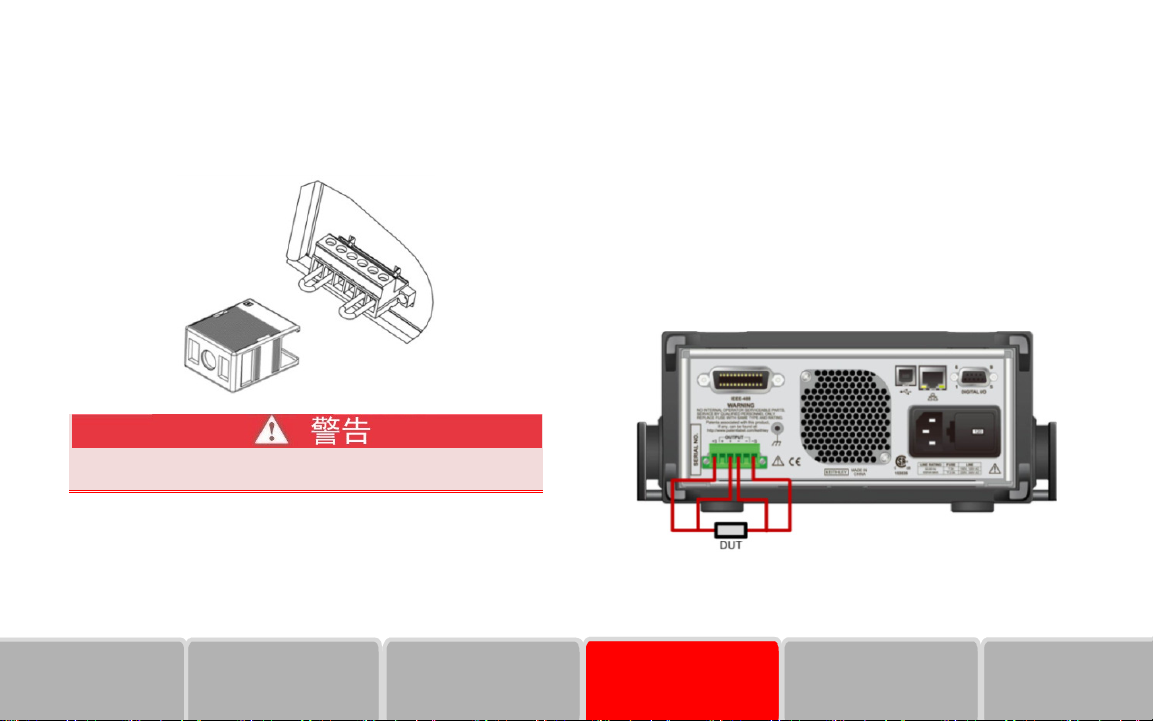

連接儀器
重要測試系統安全資訊
本產品為獨立售出儀器，並且為帶有危險電壓和電源的系統組
件。確保系統的使用安全及運作順暢是測試系統設計人員、整
合人員、安裝人員、維修人員和服務人員的責任。
此外，您必須瞭解在許多測試系統中，只要一個故障 (如軟體
錯誤) 就可能會輸出危險的訊號位準，即使系統表示當時並無
危險。
因此在設計及使用系統時，考慮下列幾項因素非常重要：
根據國際安全標準 IEC 61010-1，如果評估適用於乾燥位
置的儀器電壓超過 30 VRMS 及 42.4 V 峰值或
60 V DC，即定義為危險電壓。僅限於乾燥位置才能對美商
吉時利儀器產品進行電壓額定評估。
請仔細閱讀並遵守系統中所有儀器的規格。整體允許的訊號
位準可能受限於系統中最低額定之儀器。例如，假設您使用
500 V 電源供應器，其具有 300 V DC 額定開關，則系統
中的最高允許電壓為 300 V DC。
請確認與系統連接的任何測試治具皆能保護操作員免於接
觸到危險電壓、高溫表面和尖銳的物品。請使用遮罩、屏障、
絕
緣材料和安全連鎖來達到保護的目的。
當系統或測試中裝置 (DUT) 發生故障時，請覆蓋住 DUT
以保護操作員避免被飛濺的碎片擊傷。
操作員會接觸到的所有電子接線，請使用雙層絕緣。雙層
緣能確保當某一層絕緣失效時，仍能保護操作員的安全。特
定需求請參閱 IEC 61010-1。
確定所有接線皆收藏在上鎖的機箱門或其他屏障後面。這能
保護系統操作員以免他們不小心用手移除接線，並暴露在危
險電壓之下。當測試治具蓋子開啟時，請使用可靠性高的自
動防故障連鎖開關來中斷電源。
如果可能，請使用自動把手，這樣操作員便不需要操作
DUT 或其他可能的危險區域。
請為所有系統使用者提供訓練，以便他們能夠瞭解所有可能
的危險並知道如何保護自己免於受傷。
許多系統在開啟電源時，
於一個未知的狀態。請確定儀器的設計可以忍受這種情況，
而不會導致操作員受傷或硬體損壞。
直到正確初始化之前，輸出都是處
絕
為維護使用者的安全，請務必詳細閱讀並遵守系統中各種
儀器所提供的所有安全警告。
安全
簡介 拆封 連接 測試
安裝儀器
您可以在工作台或機架上使用 2281S。如果您要將 2281S 安
裝在機架上，請參閱機架裝載組件隨附的指示。
為避免蓄積損害性的熱量並達到特定效能，請確定儀器周圍有
足夠的通風並且有空氣流動，以便讓儀器能正常冷卻。請勿覆
蓋住儀器頂端、側邊或底部的通風口。
請確定儀器已就定位，以便能輕鬆連接到任何中斷連接的裝置，
例如電源線和電源開關。

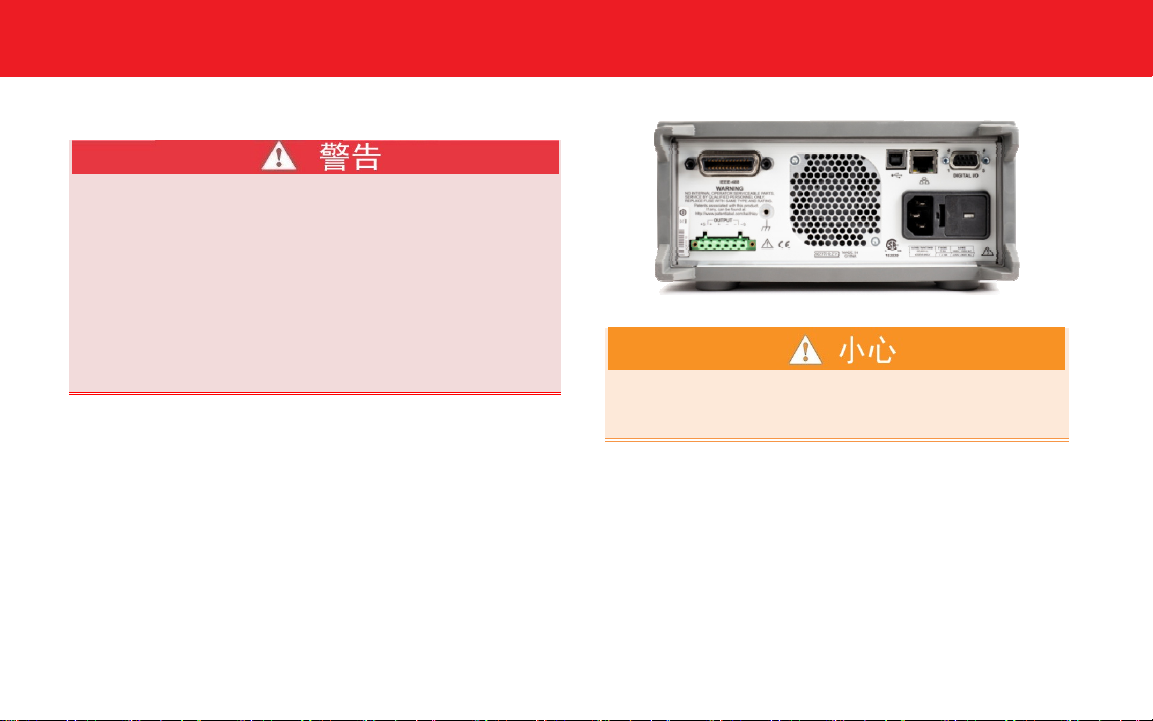

開啟儀器電源
2281S 可在 100 V、120 V、220 V 或 240 V 的電壓下操作，使
用頻率 50 Hz 或 60 Hz。請確定後面板電源模組中央的交流電
電壓指示器，與您設備中的交流電電壓相符。如果不符，請參
閱
《型號 2281 參考手冊》中的〈維修〉章節以變更電源輸入
模組的設定。
常見問題
接續步驟
