1. Instrucciones de Seguridad
Riesgo de electrocución
Atención: para reducir el riesgo de electrocución, no
abra esta unidad. No contiene elementos que deba
reemplazar el usuario. solicite la asistencia de
personal especializado.
Avisos Importantes
Antes de usar su aparato lea atentamente este manual de instrucciones y
guárdelo en un lugar seguro, puede volver a necesitarlo en el futuro.
Antes de poner el aparato en funcionamiento y de forma a garantizar su
correcta utilización, no lo utilice si:
ATENCIÓN
No Abrir
Ha caído al suelo;
Nota alguna señal de daño;
Surge alguna anomalía durante su funcionamiento;
Para evitar peligro y deterioro de su aparato debido a su uso incorrecto, se
aconseja que se lea atenta y cuidadosamente las instrucciones.
Este aparato no deberá ser utilizado para otros fines que no sean los previstos
en el manual de instrucciones. Su seguridad está prevista para el uso
doméstico y no para su uso comercial. Su uso incorrecto anula
automáticamente el derecho a la garantía.
Asistencia
Compruebe que, en caso de avería, entrega su aparato a personal
especializado.
5
Page 5
Este aparato puede ser utilizado por niños con 8 años o edad superior y por personas
con capacidades físicas, Sensoriales o mentales reducidas, o personas con falta de
experiencia o conocimiento si les ha sido dada supervisión o instrucciones en relación a
la utilización de este aparato de un modo seguro y si entienden los riesgos que acarrean.
Los niños no deben jugar con el aparato.La limpieza y mantenimiento no deben ser
realizados por niños sin supervisión.
1.1. Energía de Alimentación
Compruebe que el voltaje de la red eléctrica es compatible con el que viene
indicado en el aparato. En el caso de que no sean compatibles consulte a su
vendedor o al Servicio de apoyo al cliente.
1.2. Cable de Alimentación y Otros Cables
Apague su aparato siempre que no lo esté utilizando.
No enrolle ni tire por el cable de alimentación para desenchufar el aparato, ni lo
utilice par a envolver el aparato. mantenga el cable alejado de superficies
calientes.
Nunca utilice este aparato si tiene el cable o toma dañados o si no está
funcionando adecuadamente.
Si el cable de alimentación está dañado,no utilice su aparato, llévelo a un
técnico autorizado para que proceda a su sustitución.
1.3. Humedad y Agua
No utilice su aparato en lugares húmedos. No deje que su aparato se moje
de ninguna manera, puede ser peligroso. PARA EVITAR PELIGRO DE
INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA EL APARATO AL
AGUA O HUMEDAD. No sumerja su aparato (por ejemplo para lavarlo).
1.4. Limpieza
Antes de efectuar la limpieza, apague siempre el aparato y retire el cable de la
fuente de alimentación.
6
Page 6
La superficie del aparto puede limpiarse con detergentes no abrasivos diluidos
cuando sea necesario.
1.5. Precauciones Generales
Por favor siga las instrucciones del manual de instrucciones, que ayuda
en la instalación y operación adecuada de este producto y en sus
características avanzadas. Por favor guarde las instrucciones para
futuras referencias.
Lea todas las instrucciones antes de usar el aparato.
Si el cable de alimentación está dañado, debe ser sustituido por el
fabricante, su agente de servicio o por personal debidamente cualificado
para evitar peligros.
Debe usar los nuevos conjuntos de mangueras suministrados con el
aparato y los conjuntos antiguos no deben reutilizarse.
Esta lavadora fue concebida solamente para utilizaciones en
habitaciones interiores y no al aire libre.
Las aberturas no deben estar obstruidas por una alfombra o moqueta.
Retire siempre el cable de alimentación de la toma eléctrica antes de
efectuar cualquier operación de limpieza o mantenimiento.
Certifíquese de que todos los bolsillos de sus ropas están vacíos.
Objetos puntiagudos y rígidos como monedas, broches, uñas, tornillos,
piedras, etc., podrán provocar daños graves en su lavadora.
Retire el cable de alimentación y cierre el suministro de agua tras la
operación del aparato.
Por favor verifique si el agua en el interior del tambor fue drenada antes
de abrir la puerta. Por favor no abra la puerta si es visible agua en su
interior.
Las mascotas y los niños podrán subirse a la lavadora. Verifique la
lavadora antes de cada operación.
La puerta de vidrio puede estar muy caliente durante el funcionamiento
del aparato. Mantenga los niños y las mascotas alejados de la lavadora
durante la operación.
Certifíquese de que el voltaje de alimentación y la frecuencia son
idénticos a los de su lavadora.
7
Page 7
No use tomas con corriente nominal inferior a la corriente nominal de la
lavadora.
Nunca retire el cable de alimentación de la toma con las manos mojadas.
Para garantizar su seguridad, el cable de alimentación debe introducirse
en una toma con conexión de tierra de tres polos. Verifique
cuidadosamente y certifíquese de que la conexión de tierra es fiable y
que ha sido efectuada correctamente.
Debe mantener los niños con menos de 3 años alejados del aparato a no
ser que seas cuidadosamente supervisadas.
Los niños deben ser supervisados para garantizar que no juegan con el
aparato.
Los materiales del embalaje pueden ser peligrosos para los niños. Por
favor mantenga todos los materiales del embalaje (bolsas de plástico,
espuma de polietileno, etc.) alejados de los niños.
Esta lavadora no debe instalarse en un baño o habitación muy húmeda,
como habitaciones con gases explosivos o cáusticos.
Certifíquese de que los aparatos de agua y eléctricos son conectados
por técnicos cualificados de acuerdo con las instrucciones del fabricante
y las reglamentaciones de seguridad locales.
Antes de operar este aparato, debe remover todos los materiales de
embalaje y tornillos de transporte, en el caso contrario, la lavadora podrá
ser seriamente dañada mientras esté lavando sus ropas.
Antes de lavar sus ropas por primera vez, debe efectuar un ciclo
completo de procedimientos de lavado sin ninguna prenda de ropa en su
interior.
Una lavadora con una válvula de entrada solamente puede conectarse al
suministro de agua fría. Una lavadora con doble válvula de entrada
podrá conectarse al suministro de agua fría y caliente.
Su lavadora fue concebida s olamente para utilización doméstica y para
tejidos apropiados para lavado en la lavadora.
Los disolventes inflamables, explosivos o tóxicos están prohibidos.
Gasolina, alcohol, etc., no deben ser usados como detergente. Por favor
seleccione junto los detergentes demasiado espacio adecuados para lavado en la
lavadora, especialmente para el tambor.
8
Page 8
Está prohibido lavar alfombras.
Tenga cuidado para no quemarse cuando la lavadora drene el agua
caliente de lavado.
Nunca coloque agua a mano durante el lavado.
Después de que el programa esté completo, por favor espere dos
minutos hasta abrir la puerta.
Por favor acuérdese de apagar la lavadora y desenchufar la fuente de
alimentación inmediatamente después del lavado de la ropa.
No suba para la lavadora ni se siente en la parte superior de la lavadora.
No se apoye en la puerta de la lavadora.
Por favor no cierre la puerta con fuerza exces iva. Si es difícil cerrar la
puerta, por favor verifique si existe exceso de prendas de ropa o si están
bien distribuidas.
Una lavadora doméstica no debe ser empotrada.
CUIDADOS CUANDO ESTÉ OPERANDO SU LAVADORA
1. Los tornillos de transporte deben ser reinstalados en la lavadora por un
técnico cualificado.
2. El agua acumulada debe ser drenada de la lavadora.
3. Opere cuidadosamente a lavadora. Nunca agarre ninguna de las partes
salientes cuando levante la lavadora.La puerta de la lavadora no puede ser
usada como mango durante el transporte.
9
Page 9
Cajón del detergente
Tapones de
transporte
1 2
3 4 5 6 7
Page 10

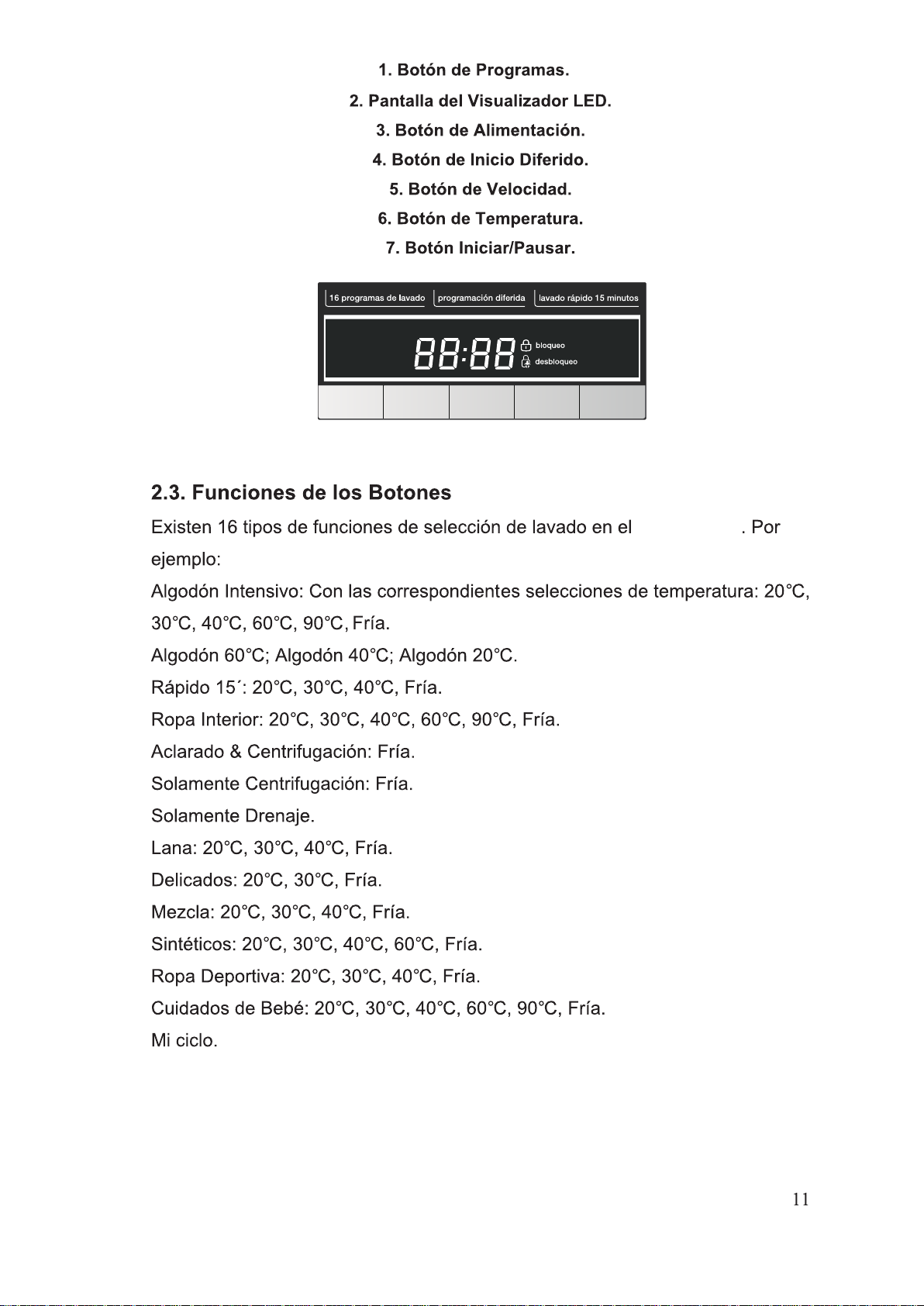

visualizador
Page 11
Notas:
1. Las imágenes del panel de control sirven solamente como referencia. Por
favor refiérase al producto real como estándar.
2. El panel de control puede ser alterado sin aviso escrito previo. Por favor
visite la página web del minorista o contacte la línea de asistencia para más
informaciones.
2.4. Instalación
2.4.1. Desembalar su Lavadora
Desembale su lavadora y verifique si han existido daños durante el transporte.
Certifíquese también de que todos los artículos (como demostrado en la sección
“2.1. Descripción del Producto”) en la bolsa de accesorios son suministrados.
Si existen daños en la lavadora durante el transporte, o algunos artículos están
en falta, por favor contacte inmediatamente su minorista local.
2.4.2. Eliminar los Materiales del Embalaje
Los materiales del embalaje de esta lavadora pueden ser peligrosos para los
niños. Por favor elimínelos adecuadamente y evite el fácil acceso por parte de
los niños. Por favor elimine los materiales del embalaje de acuerdo con los
reglamentos locales relevantes. Por favor no coloque los materiales del
embalaje junto con la basura doméstica común.

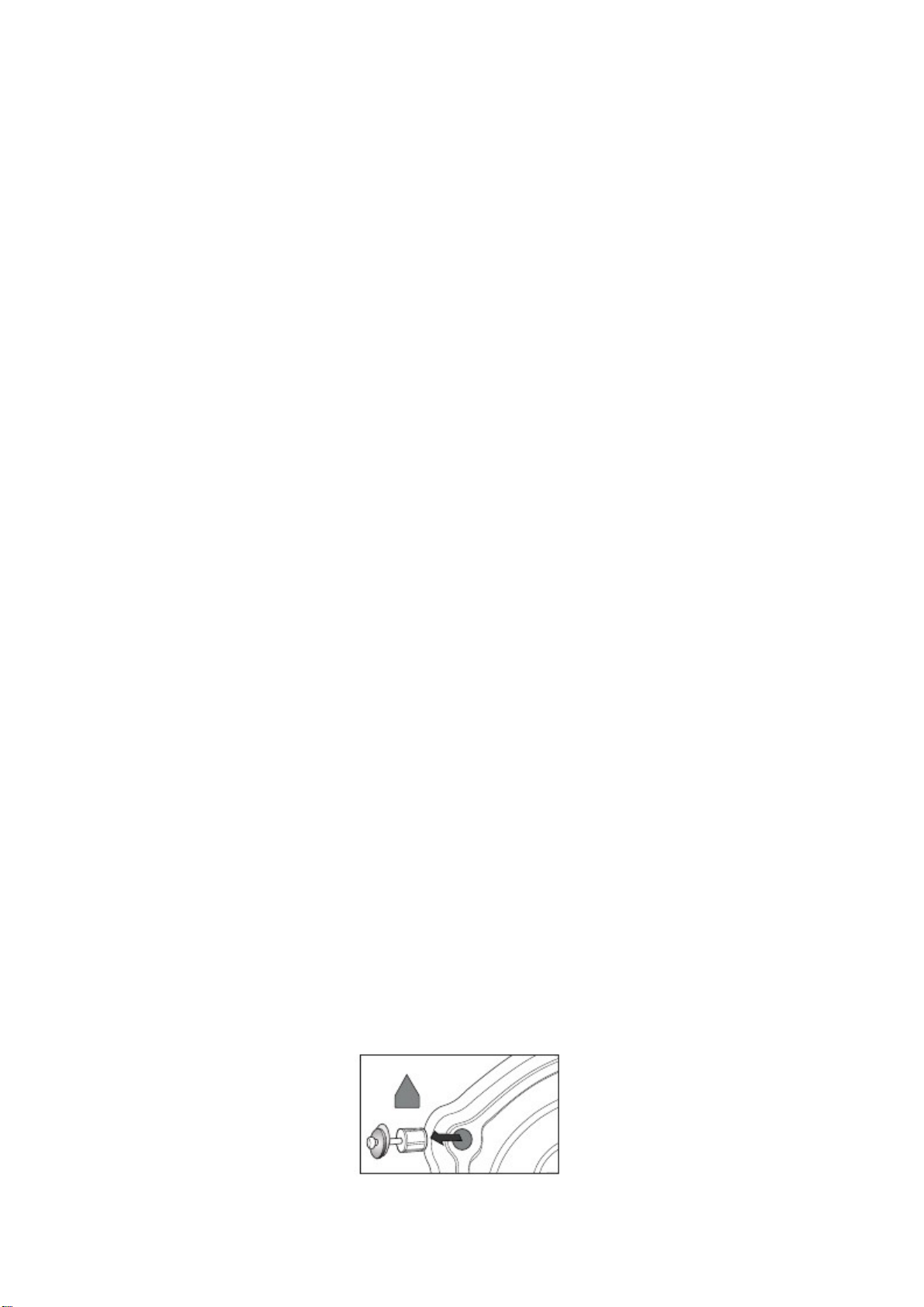

2.4.3. Remover los tornillos de tranporte
Antes de usar su lavadora debe remover los tornillos de transporte de la parte
trasera de la lavadora. Por favor efectúe los siguientes pasos para remover los
tornillos:
1. Desapriete todos los tornillos con una llave inglesa y quítelos.
2. Rellene los agujeros con los pernos .
3. Guarde los tornillos de transporte adecuadamente para uso futuro.
12
Page 12
2.4.4. Seleccionar una Localización
Antes de instalar la lavadora, debe seleccionar una localización adecuada,
descrita a continuación:
- Una superficie rígida, seca y nivelada (sino es nivelada, nivélela consultando
la sección y la imagen de “2.4.5. Ajustar los Pies”).
- Evite la luz solar directa.
- Asegure que existe ventilación suficiente en la habitación.
- La temperatura ambiente debe ser superior a 0°C.
- Mantenga el aparato alejado de fuentes de calor como carbón o gas.
Certifíquese de que la lavadora no está colocada encima de su cable de
alimentación.
No instale la lavadora en un suelo con alfombras.

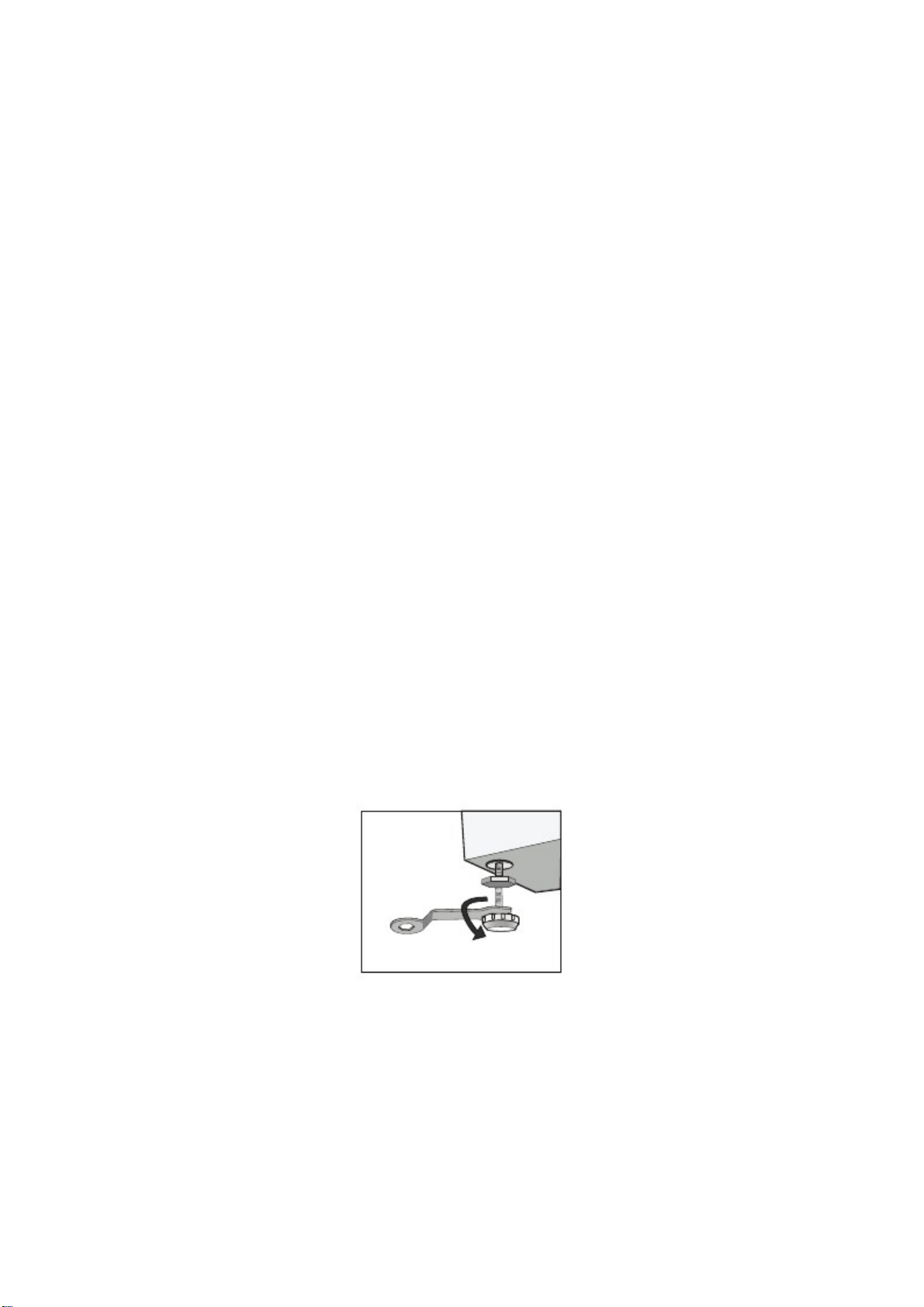

2.4.5. Ajustar las patas
1. Cuando posicione su lavadora, por favor verifique si los pies están
firmemente fijados a la estructura de la lavadora. Si no es el caso, por favor
vuelva a colocarlos en su pos ición original con su mano o con una llave inglesa
y apriete las tuercas con la llave inglesa.
2. Después de haber posicionado su lavadora, presione las cuatro esquinas en
la parte superior de la lavadora en secuencia. Si la lavadora no está estable
cuando se presione, este pie debe ser ajustado.
3. Asegure el estado de posición de su lavadora. Desapriete la tuerca de
fijación con una llave inglesa y gire el pie con su mano hasta que esté
firmemente en contacto con el suelo. Presione el pie con una mano y apriete
firmemente la tuerca a la estructura con la otra mano.
13
Page 13
4. Tras haber sido fijada adecuadamente, presione nuevamente las cuatro
esquinas para certificarse de que están correctamente ajustados. Si todavía
está inestable, tendrá que repetir los pasos 2 y 3.
5. Coloque un cilindro sólido (p.ej. una lata de refrigerante) en la parte superior
de la lavadora del lado izquierdo, derecha, y en la parte superior e inferior. Si el
cilindro se mantiene estable, la lavadora está correctamente nivelada. Si el
cilindro gira, la lavadora está desnivelada. Esta dirección de rodaje es la
dirección de la superficie inferior del suelo. Después de esto, los dos pies
situados en esta dirección deben levantarse simultáneamente hasta que la
lavadora esté nivelada. Los pasos 1-3 deben repetirse para fijar los pies
inferiores en el suelo y las tuercas deben apretarse firmemente.

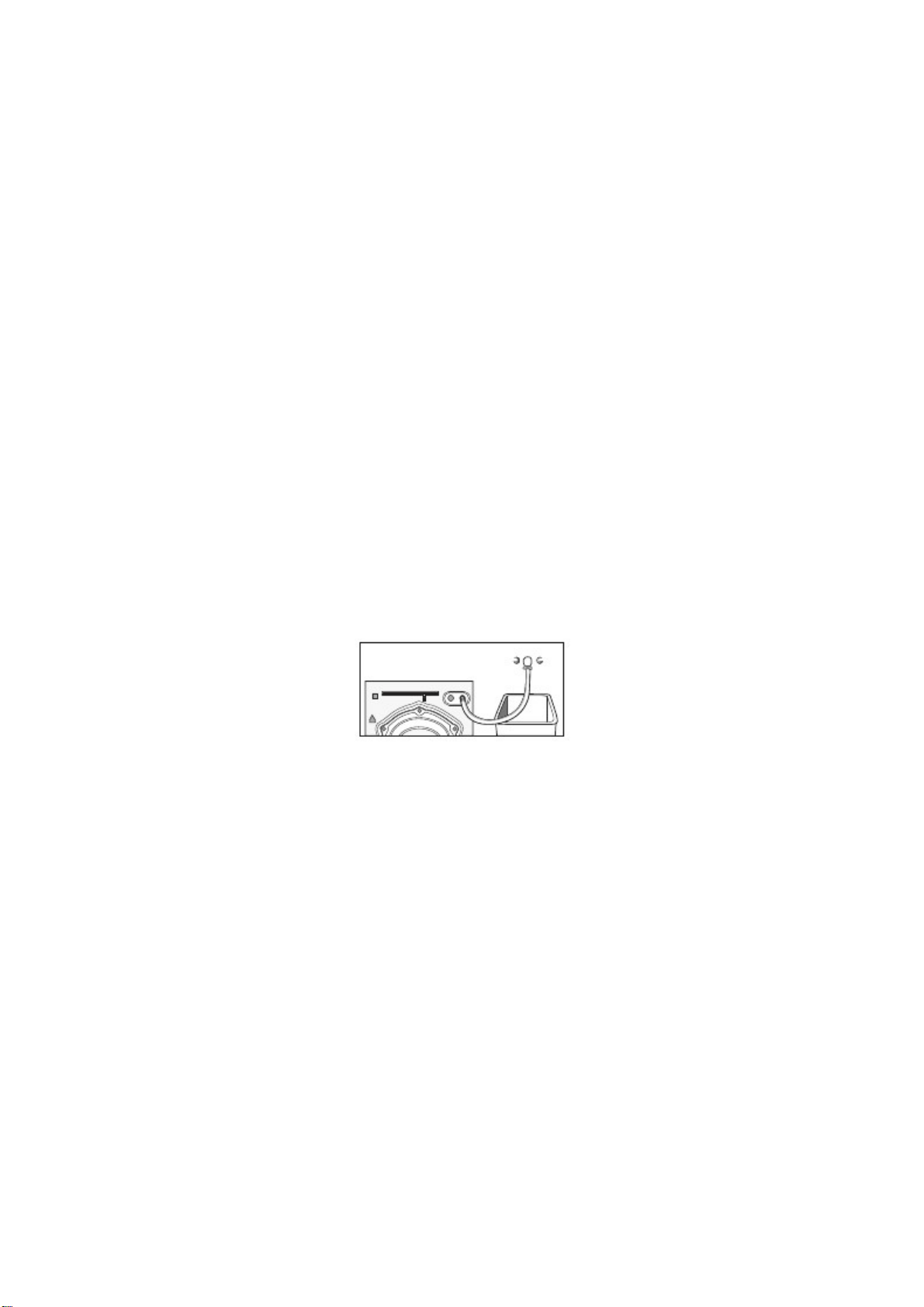

2.4.6. Conexión del Tubo de Entrada
Conecte el tubo de entrada como se indica en la imagen. Para el modelo que
tiene válvula caliente, por favor conecte la válvula caliente al grifo de agua
caliente. El nivel de energía disminuirá automáticamente en algunos programas.
2.4.7. Instalación del Tubo de Entrada
1. Conecte el codo al grifo y apriételo en la dirección de las agujas del reloj.
2. Conecte la otra extremidad del tubo de entrada a la válvula de entrada en la
parte trasera de la lavadora y apriete firmemente el tubo en la dirección de las
agujas del reloj.
Nota: Si después de la conexión existe una fuga en la manguera, repita los
pasos para conectar el tubo de entrada. Debe usar el tipo más común de grifo
para el suministro de agua. Si el grifo es cuadrado o demasiado grande, debe
sustituirlo y colocar un grifo estándar.
14
Page 14
2.4.8. Colocar la Manguera de Salida
Existen dos maneras de colocar la extremidad de la manguera de salida:
1. Colóquela al lado del abrevadero del grifo.
2. Conéctela al ramo del tubo de drenaje del abrevadero.
Máx. 100cm
Mín. 60cm
Máx. 100cm
Mín. 60cm
Podrá drenar agua hacia arriba o hacia abajo. La manguera de salida no debe
instalarse a una altura superior a 100cm y su extremidad no debe ser
sumergida en agua.
Posicione adecuadamente la manguera de salida para no dañar el suelo debido
a las fugas de agua.
Nota: Si la lavadora tiene un soporte de manguera de salida, por favor instálelo
como se demuestra en las imágenes siguientes.
15
Page 15
- Cuando instale la manguera de salida, fíjela correctamente con una cuerda.
- Posicione correctamente la manguera de salida para no dañar el suelo debido
a las fugas de agua.
Abrevadero
Máx. 100cm
Mín. 60cm
Retenedor de
la Manguera
Ligação
Mín. 60cm
Máx. 100cm
Si la manguera de salida es muy larga, no la fuerce en la lavadora ya que
podrá provocar ruidos anormales.
2.4.9. Conexión Eléctrica
Como la corriente máxima que pasa a través del aparato es de 10A cuando esté
utilizando la función de calentamiento, certifíquese de que la fuente de
alimentación del sistema (corriente, voltaje de alimentación e hilos) de su casa
coincide con los requisitos de los aparatos eléctricos.
- Por favor enchufe el aparato a una toma eléctrica correctamente instalada y
conectada adecuadamente a tierra.
- Certifíquese de que el voltaje de alimentación de su casa coincide con la de la
etiqueta de clasificación del aparato.
- Las características del cable de alimentación deben coincidir con las de la
toma y la estructura de la lavadora debe estar correctamente conectada a tierra.
- No use enchufes para múltiples objetivos o cable extensibles.
- No enchufe ni desenchufe el cable de alimentación con las manos mojadas.
- Cuando enchufe o desenchufe el cable de alimentación, sujete firmemente el
enchufe y tire de él. No tire del cable.
16
Page 16
- Si el cable de alimentación está dañado o muestra señales de estar roto o
rasgado, debe cambiarlo o comprar uno nuevo a su fabricante o servicio de
asistencia.
Aviso:
1. Este aparato debe tener una conexión de tierra adecuada. Si existe algún
cortocircuito, la conexión de tierra podrá reducir el peligro de descarga eléctrica.
Esta lavadora está equipada con un cable de alimentación, que incluye el
enchufe, cable de conexión de tierra y terminal de conexión de tierra.
2. La lavadora debe ser operada a través de un circuito separado de los demás
aparatos eléctricos, en el caso contrario, la protección de la alimentación puede que
se desactive o el fusible puede que se queme.
2.5. Operación de la Lavadora
2.5.1. Lista de Verificación y Preparación Antes de Lavar Ropa
Por favor lea este método operativo atentamente para evitar problemas de
operación de su lavadora y evitar daños en su ropa.
Por favor quite todos los objetos de los bolsillos:
Por favor verifique los bolsillos de la ropa a lavar, vacíe y retire los objetos
rígidos como elementos decorativos y monedas, en el caso contrario podrá
dañar su lavadora o provocar problemas anormales.
La ropa es clasificadas de acuerdo con las siguientes
características:
Existen varios símbolos en las etiquetas de cuidados de las prendas de ropa.
Las ropas a lavar son clasificadas en Algodón, Mezcla de Fibras, Fibras
Sintéticas, Seda, Lana y Fibras Artificiales.
Color: debe identificar las prendas blancas y de colores fuertes. Todas las
17
Page 17
prendas nuevas de color deben lavarse separadamente.
Tamaño: las prendas de diferentes tamaños se lavan en conjunto para
aumentar los efectos de lavado.
Sensibilidad: los artículos suaves deben lavarse separadamente. En relación a
los tejidos nuevos de lana pura, cortinas o sedas, debe seleccionar un
procedimiento de lavado suave. Verifique las etiquetas en todas la prendas que
pretende lavar.
Las prendas de ropa deben separarse antes de que sean colocadas en la
lavadora. En relación a las cortinas con ganchos, debe retirar los ganchos
antes de efectuar el lavado.
Las decoraciones en las prendas de ropa podrán dañar la lavadora. En relación
a las prendas con botones o bordados, debe darles la vuelta antes de que sean
lavados.
Limpie los fijadores:
Los cierres y botones deben cerrarse totalmente y los ganchos deben fijarse
debidamente. Una banda suelta o una cinta deben unirse en conjunto.
Le sugerimos la colocación de sujetadores en una bolsa de red con los botones
o ganchos cerrados para impedir que los hilos de acero o metálicos salgan de
la prenda para el tambor y dañen la lavadora.
Los tejidos especialmente delicados como cortinas trabajadas, abrigos,
pequeños artículos (medias de señora,pañuelos, corbatas, etc.) deben
colocarse en una bolsa de red para que se realice su lavado.
Cuando lave una prenda grande o pesada, como toallas turcas, vaqueros,
abrigos, etc., podrá provocar desequilibrios y podrá ser alertado por las alarmas
de la lavadora. Por este motivo, sugerimos que añada una o dos prendas de
ropa más para que el drenaje se pueda efectuar de un modo más suave.
18
Page 18
Limpie el polvo, manchas y pelos de animales de sus ropas:
Las prendas puede que se dañen y los efectos de lavado también puede que
sean afectado durante la fricción de polvos, manchas y prendas de ropa.
Para proteger la piel de los bebés:
Las prendas de bebés (ropas de bebés y toallas) incluyendo servilletas y
baberos deben lavarse separadamente.
Si se lavan en conjunto con las prendas de adulto, puede que se queden
infectadas. Los tiempos de aclarado deberán aumentarse para garantizar un
aclarado y lavado completos sin existencia de residuos de detergente.
Aconsejamos el lavado a mano de aquellas partes de las prendas de ropa
que se manchan más fácilmente como bolsillos blancos, cuellos y
mangas, etc. Estas partes deben lavarse primero a mano antes de que se
coloquen en la lavadora para obtener los mejores efectos de lavado.
Por favor use detergentes líquidos o en polvo. Los residuos de jabón pueden
permanecer entre los espacios entre las ropas si utiliza jabón.
2.5.2. Lavar Ropa por Primera Vez
Antes de lavar sus ropas por primera vez, la lavadora debe ser operada con un
ciclo completo de procedimientos de lavado sin ninguna prenda de ropa en su
interior como se explica a continuación:
1. Encienda la fuente de alimentación y el agua.
2. Coloque un poco de detergente en la caja y ciérrela.
3. Pulse el botón de “Energía”.
4. Pulse el botón “Iniciar/Pausar”.
El cajón de detergente está dividido de la siguiente manera:
I: Detergente de prelavado o detergente de lavado en polvo.
II: Detergente de lavado principal , suavizante, lejía o productos
descontaminantes.
19
Page 19
: Aditivo de lavado, como suavizante de tejidos.
II
I
Nota:
Nunca coloque la ropa en la lavadora durante un largo período de
tiempo, en el caso contrario, podrán producir moho y manchas.
Las prendas de ropa también podrán cambiar de color o descolorar si no se
lavan de acuerdo con las temperaturas de lavado definidas.
2.5.3. Ropa que No Puede Lavarse en la Lavadora
Las prendas de ropa que pueden distorsionar los colores cuando se sumergen
en agua son:
Corbatas, chalecos, ropas de estilo occidental, vestuario exterior, etc., puede
que encojan cuando sumergidos en agua. Las ropas descoloradas serán las
prendas de fibras artificiales cuando se centrifuguen en conjunto.
Las ropas enrugadas, con relieves, ropas resinosas, etc., puede que se queden
con los colores distorsionadas cuando se sumerjan en agua. Entre los
materiales de algodón y lana, las prendas que se quedan fácilmente
descoloradas son las prendas de seda enrugadas, productos en piel y
decoraciones en piel.
Las ropas con decoraciones, vestidos largos y ropas tradicionales, etc., son los
productos que se quedan fácilmente descolorados.
Por favor no lave ropas sin las etiquetas de los materiales que contienen ni sin
los requisitos de lavado.
Nunca lave las ropas teñidas con químicos como gasolina, petróleo, benceno,
decapantes de tinta o alcohol.
20
Page 20
2.5.4. Verificación de las Primeras Ropas Lavadas
Verifique si las primeras ropas lavadas pierden color.
Después, use una toalla blanca con una pequeña cantidad de detergente
líquido par a lavar los rincones invisibles de las prendas de ropa. Verifique
después si la toalla blanca está manchada con los colores originales de las
prendas.
En relación a los pañuelos en aquellas prendas que se decoloran fácilmente
entre las prendas importadas, por favor lávelas separadamente antes de
efectuar el lavado principal.
En relación a las manchas en las mangas, cuellos y bolsillos, use detergente
líquido y lávelos gentilmente con un cepillo. Para terminar, colóquelos en la
lavadora para alcanzar los efectos de lavado ideales.
En cuanto a las piezas de ropa sensibles a la temperatura, deben lavarse como
determinado en las etiquetas, en el caso contrario, podrá provocar alteración o
distorsión de los colores.
2.5.5. Detergentes para su Lavadora
Debe usar un detergente líquido o en polvo que produzca pocas burbujas y que
sea adecuado para lavado en lavadora y tambor teniendo en cuenta los tipos
de fibras (algodón, fibras sintéticas, productos suaves y productos de lana),
colores, temperaturas de lavado, niveles de suciedad y tipos, en el caso
contrario, podrá ocurrir un exceso de producción de burbujas y podrá existir un
derrame del cajón que podrá provocar accidentes.
La lejía pertenece a un tipo alcalino y podrá dañar los colores de las ropas, por
eso aconsejamos una utilización mínima de lejía.
Los detergentes en polvo pueden fácilmente dejar residuos en las ropas y
puede producir olores desagradables, por eso deben aclararse suficientemente.
21
Page 21
El detergente no podrá disolverse fácilmente si existe una gran cantidad de
detergente o si la temperatura del agua no está suficientemente elevada. Podrá
mantenerse en la ropa, tubos y en la lavadora y podrá ensuciar la ropa.
El lavado deberá tener en cuenta el peso de la ropa, el nivel de suciedad, la
dureza del agua local y las recomendaciones de los fabricantes de detergente.
Por favor consulte la compañía responsable por el suministro de agua si tiene
alguna duda en relación a la dureza del agua.
Nota:
Mantenga los detergentes y aditivos en un local seguro y seco, lejos del
alcance de los niños.
2.5.6. Colocar Detergente en su Lavadora
1. Tire del cajón de detergente.
2. Coloque detergente para prelavado en la caja I (cuando sea necesario).
3. Coloque detergente para lavado principal en la caja II.
4. Coloque suavizante en la caja (cuando sea necesario).
Nota:
- En relación a los detergentes o adictivos aglomerados, antes de colocarlos en
el cajón de detergente debe usar una pequeña cantidad de agua para diluirlos
para evitar que la entrada de la caja de detergente se quede obstruida y que el
detergente se derrame mientras está recibiendo agua.
- Por favor seleccione un tipo adecuado de detergente para las varias
temperaturas de lavado para obtener el mejor efecto de lavado con el menor
consumo de energía y de agua.
2.5.7. Iniciar su Lavadora
Enchufe a la fuente de alimentación. Verifique si los tubos están conectados
adecuadamente. Abra completamente el grifo.
Coloque las ropas que van a lavarse y coloque detergente en la caja de
detergente. Después, pulse el botón de “Encendido”, seleccione los
procedimientos y funciones adecuados y pulse el botón “Iniciar/Pausar”.
22
Page 22
Page 23
Page 24
los tejidos de punto,debe reducir la
Page 25
2.5.9. Selección de Funciones Especiales
Inicio Diferido
La función de Inicio Diferido puede ser definida con este botón. El tiempo de
Inicio Diferido es de 0-24h.
Para definir la función de Inicio Diferido:
1. Seleccione un procedimiento;
2. Pulse el botón de “Inicio Diferido” y seleccione el tiempo;
3. Pulse el botón “Iniciar/Pausar” para iniciar la operación de Inicio Diferido.
Para cancelar la función de Inicio Diferido:
Pulse el botón de “Inicio Diferido” hasta que la luz se apague (0-LED) y pulse el
botón de “Inicio Diferido” hasta que el visualizador esté en 0h (LCD y LED).
Nota: Si existe un corte en el suministro de energía cuando la lavadora esté en
funcionamiento, un elemento de memoria guardará el programa seleccionado y
cuando se restablezca el suministro de energía, la lavadora reanudará su
funcionamiento a partir del punto en el que ha sido interrumpido.
Bloqueo de Niños
Para evitar que el procedimiento de lavado no se pueda operar adecuadamente
debido a la operación indebida por parte de los niños durante el proceso de
lavado, podrá seleccionar esta función. En este caso, todos los botones,
excepto el botón de “Energía” , no funcionarán. En este estado, el aparato se
apagará cuando pulse el botón de “Energía”. La lavadora recordará que el
programa de Bloqueo de Niños está activado y que el aparato fue apagado.
Pulse el botón de “Inicio Diferido” y “Velocidad” simultáneamente 3 segundos
durante el procedimiento que está en func ionamiento. La alarma sonora emitirá
una señal sonora, tal como el botón “Iniciar/Pausar” ya que el botón estará
bloqueado. Si se corta el suministro de energía del aparato, la protección de
bloqueo de niños también se desactivará.
La protección de bloqueo de niños no se cancelará después de que todos los
procedimientos estén terminados.
26
Page 26
Page 27
4.0
4.0
8.0
1: 27
1: 17
1: 19
1: 10
1: 04
0:01
800
8.0
0:13
8.0kg:4.0kg
Page 28
8.0kg
8.0kg
4.0kg
Page 29
la gran vibración y movimiento provocado en la lavadora.
)
Función de verificación de Burbujas:
Función de Verificación de Burbujas: Podrá ocurrir la formación excesiva de
burbujas si existe una cantidad demasiado grande de detergente, lo que
afectará los efectos de Lavado y Aclarado. Este procedimiento hará una
verificación automáticamente y añadirá automáticamente un procedimiento de
Remoción de Burbujas para remover el exceso de formación de burbujas
cuando este exista. También recordará el usuario para que utilice menos
detergente durante los siguientes lavados semejantes.
2.6. Etiquetas de Cuidados
Símbolo
Significado
Lavado a Mano
Lavado (incluyendo Lavado en
Lavadora e Lavado a Mano
Lavado en Seco
Lavado en Seco Caliente
CI
Lejía
Secar en la Lavadora
Planchar
Planchar a Vapor
Temperatura Media y Máxima
de150°C
Secar en Tendedero
Símbolo Significado
No Lavar en la Lavadora
No Lavar
No Lavar en Seco
Sin Hilos
Sin Lejía
No Secar en la Lavadora
No Planchar
Planchar con un Paño
Secar tras Lavado
Secar en Tendedero
en la Sombra
Conexión Eléctrica:
Para evitar incendios, descargas eléctricas y otros accidentes, por favor
recuerde lo siguiente:
- Solamente puede usar el voltaje indicado en la etiqueta de clasificación. Si no
está seguro de su voltaje doméstico, contacte la empresa de suministro
eléctrico local.
- Cuando use la función de calentamiento, la corriente máxima que pasa a
través de la lavadora alcanzará los 10A . Por eso, por favor certifíquese de que
las fuentes de alimentación (corriente, voltaje y cable) están de acuerdo con los
requisitos normales de carga para la lavadora.
- Proteja adecuadamente el cable de alimentación. El cable de alimentación
30
Page 30
debe ser fijado correctamente para que ninguna persona se tropiece u otros
objetos pueden ser dañados. Debe prestar una atención especial a la toma
eléctrica a la que va a enchufar su demasiado espacio aparato. Debe enchufar este aparato
fácilmente en las tomas y debe prestar atención a la localización de las mismas.
- No sobrecargue una toma eléctrica ni use un cable extensible. La sobrecarga
del sistema eléctrico podrá provocar inc endios o descargas eléctricas. No retire
el cable de alimentación con las manos mojadas.
- Para asegurar su seguridad, debe introducir el cable de alimentación en una
toma de tres polos con conexión de tierra. Verifique cuidadosamente y
certifíquese de que está correctamente conectada a tierra.
3. Mantenimiento
Antes de efectuar cualquier operación de mantenimiento, por favor retire el
cable de alimentación o apague el suministro de energía y cierre el grifo.
Aviso:
- Está prohibida la utilización de disolventes para evitar daños en su lavadora, ya
que son generados gases tóxicos que podrán provocar explosiones.
- Nunca use agua para rociar y lavar la lavadora.
- Está prohibida la utilización de detergentes que contengan PCMX para limpiar
su lavadora.
Limpieza y Mantenimiento de la Estructura de la Lavadora:
Un correcto mantenimiento de la lavadora podrá prolongar su ciclo de vida. La
superficie puede limpiarse con detergentes neutros no abrasivos diluidos
cuando sea necesario. Si existe algún derrame de agua, use un paño para
limpiar. Está prohibida la utilización de objetos afilados para limpiar la
estructura de la lavadora.
Nota: Está prohibida la utilización de ácidos fórmicos y de sus solventes
diluidos o equivalentes.
Limpiar el Tambor Interno:
La oxidación dejada en el interior del tambor por los artículos metálicos debe
31
Page 31
ser inmediatamente quitada con detergentes sin cloro.
Nunca use lana de acero.
Solucionar los Problemas de una Lavadora Congelada:
Cuando la temperatura sea negativa y su lavadora está congelada, debe:
1. Apagar la fuente de alimentación de la lavadora.
2. Lavar el grifo con agua caliente para desapretar el tubo de entrada.
3. Retire el tubo de entrada y sumérjalo en agua caliente.
4. Eche agua caliente en la lavadora y espere 10 minutos.
5. Vuelva a conectar el tubo de entrada al grifo y verifique si el tubo de entrada
y de salida están funcionando correctamente.
Nota: Cuando vuelva a utilizar la lavadora, certifíquese de que la temperatura
ambiente es superior a 0°C.
Anti-congelación:
Si su lavadora está localizada en una habitación donde las temperaturas son
muy bajas y en donde se podrá congelar, por favor drene totalmente el agua
restante en el interior del tubo de drenaje y en el tubo de entrada.
Remover el Agua restante en el Tubo de Entrada:
1. Cierre el grifo.
2. Desapriete el tubo de entrada del grifo y coloque su extremidad en la
estructura.
3. Inicie cualquier procedimiento excepto los procedimientos de Lavado o
Drenaje. El agua será drenada (si existe) del tubo de entrada durante 40
segundos.
4. Vuelva a conectar el tubo de entrada al grifo.
Remueva el agua restante en la bomba de drenaje.
32
Page 32
Para evitar quemaduras, debe realizar este proceso después de que el agua en
el interior de la lavadora se enfríe.
Limpiar la Caja de Detergente y Ranuras:
Limpie el cajón de detergente y las ranuras como se demuestra a continuación:
1. Presione para abajo en el lugar en el que se muestran las flechas en la tapa
del suavizante en el interior del cajón.
2. Levante el clip y retire la tapa del suavizante y lave todas las ranuras en su
interior con agua.
3. Vuelva a colocar la tapa del suavizante y empuje el cajón de vuelta a su
posición.
Limpieza del filtro de entrada:
El filtro da entrada debe limpiarse si no existe agua suficiente cuando se abra el
33
Page 33
grifo.
Para limpiar el filtro del grifo:
1. Cierre el grifo.
2. Seleccione cualquier procedimiento excepto los procedimientos de Lavado o
Drenaje.
3. Pulse el botón “Iniciar/Pausar ” y mantenga el procedimiento en
funcionamiento durante aproximadamente 40 segundos.
4. Remueva el tubo de entrada del grifo.
5. Use agua para lavar el filtro.
6. Vuelva a conectar el tubo de entrada.
Lavar el Filtro de la Lavadora:
1. Desapriete el tubo de entrada de la parte trasera de la lavadora.
2. Tire del filtro con unos alicates y vuelva a instalarlo después de haberlo
lavado.
3. Vuelva a conectar el tubo de entrada.
4. Abra la tapa y certifíquese de que no existen fugas de agua.
5. Cierre el grifo.
Nota: Generalmente, el filtro del grifo se lava primero y después se lava el filtro
34
Page 34
en el interior de la lavadora.
Si se lava solamente el filtro de la lavadora, debe repetir los pasos 1-3 en
relación a la limpieza del filtro del grifo.
Retire el cable de alimentación de la toma para evitar descargas eléctricas
durante el lavado.
Después de usar la lavadora, reti re el cable de alimentación de la toma y cierre
firmemente la puerta para evitar que los niños se queden atrapados.
Sacar materiales extraños:
Filtro de la Bomba de Drenaje:
El filtro de la bomba de drenaje filtra los hilos y los pequeños objetos externos
de los lavados.
Limpie regularmente el filtro para garantizar una operación normal de la
lavadora.
Primero, drene el agua con la bomba de drenaje y después abra la bomba de
drenaje para limpiar los objetos externos del filtro de la bomba de drenaje.
Tenga cuidado si el agua drenada está caliente.
Limpieza de la Bomba:
¡Importante!
De acuerdo con el nivel de suciedad de los ciclos y su frecuencia, debe
inspeccionar y limpiar el filtro regularmente.
La bomba debe ser inspeccionada si la lavadora no está vaciando el agua y/o
centrifugar. La lavadora emitirá sonidos anormales durante el drenaje debido a
los objetos como alfileres, monedas, etc., obstruyendo de este modo la bomba.
Proceda de la siguiente manera:
Abra el panel de
servicio
Desapriete la
tapa de la bomba
Apriete la tapa de
la bomba
Cierre el panel de
servicio
35
Page 35
1. Apague el aparato.
2. Si es necesario, espere hasta que el agua se haya enfriado.
3. Abra el panel de servicio. Coloque un recipiente cerca para recoger cualquier
derrame.
4. Cuando ya no salga agua, desapriete la tapa de la bomba y retírela.
Tenga s iempre un paño cerca para ir secando los derrames de agua cuando
retirar la tapa.
5. Remueva cualquier objeto del impulsor de la bomba girándolo.
6. Apriete totalmente la tapa de la bomba.
7. Cierre el panel de servicio.
¡Aviso!
Cuando el aparato se esté utilizando y dependiendo del programa seleccionado,
podrá existir agua caliente en la bomba. Nunca retire la tapa de la bomba
durante un ciclo de lavado, espere siempre hasta que el aparato haya
terminado el ciclo y esté vacío. Cuando vuelva a colocar la tapa, certifíquese de
que está firmemente apretada para evitar fugas y que los niños la puedan
remover.
4. Solución de Problemas
Problema Causa Posible Solución
La lavadora no inicia su
funcionamiento.
Verifique si la puerta está
firmemente cerrada.
Verifique si el cable de
alimentación está bien
introducido en la toma.
Verifique si el grifo de
suministro de agua está
abierto.
Verifique si el botón
“Iniciar/Pausar” está
pulsado.
Verifique si el botón de
36
Page 36
“Energía” está pulsado.
La puerta de la lavadora
no se abre.
Fallo en el calentamiento.
Fuga de agua.
La protección de seguridad
de la lavadora está
funcionando.
El NTC está dañado y el
tubo de calentamiento ya
está viejo.
La conexión entre el tubo
de entrada o manguera de
salida y el grifo o la
lavadora no está apretada
firmemente.
El tubo de drenaje de la
habitación está obstruido.
Desenchufe la lavadora de
la toma eléctrica.
Podrá lavar normalmente
sus ropas pero no podrá
lavarlas con calentamiento.
Debe contactar
rápidamente el servicio de
asistencia técnica.
Verifique y apriete los
tubos de agua.
Limpie la manguera de
salida y pida a una
persona cualificada para
que la repare cuando sea
necesario.
El agua desborda de la
parte inferior de la
lavadora.
Indicador o visualizador no
se encienden.
Existen residuos de
detergente en la caja.
El tubo de entrada no está
firmemente apretado.
La manguera de salida
tiene una fuga de agua.
La fuente de alimentación
está apagada.
La placa PC está con
problemas.
Existe un problema de
conexión.
El detergente en polvo se
quedó húmedo y
aglomerado.
Fije el tubo de entrada.
Sustituya la manguera de
drenaje.
Verifique si la fuente de
alimentación está
encendida y si el cable de
alimentación está bien
introducido.
Si no es el caso, contacte
el servicio de asistencia.
Limpie y seque la caja.
Use detergentes líquidos o
detergentes especiales
para tambor.
Seleccione un
Los efectos de lavado no
Las ropas están muy
sucias.
Cantidad insuficiente de
procedimiento adecuado.
Añada la cantidad
adecuada de detergente
37
Page 37
son buenos. detergente. de acuerdo con las
instrucciones
suministradas en el
embalaje por el fabricante
de detergente.
Ruidos anormales, gran
vibración.
Visualizador
LED
Verifique si las fijaciones
(tornillos) han sido
quitadas.
Si coloca el aparato en un
suelo nivelado y sólido,
verifique si no existen
ganchos o cualquier otro
objeto metálico en el
interior. Verifique si el nivel
de los pies de la lavadora
está ajustado (vea la
sección “2.4.5. Ajustar los
Pies”).
Descripción Causa Solución
E30
E10
Problema de
bloqueo de la
puerta.
Problema de
inyección de agua
durante el lavado
(el tiempo de
inyección de agua
excede los 7
minutos).
La puerta no está
correctamente
cerrada.
Por favor contacte el servicio de
asistencia si todavía existen problemas.
El grifo no está
abierto o el agua
fluye muy
lentamente.
El filtro de la
válvula de entrada
está obstruido.
El tubo de entrada
está doblado.
No existe
Reinicie después
de haber cerrado la
puerta.
Abra el grifo o
espere hasta que el
suministro de agua
se normalice.
Verifique el filtro de
la válvula de
entrada. Enderece
el tubo de agua.
Verifique los demás
grifos en la
38
Page 38
VXPLQLVWURGHDJXD KDELWDFLyQ
3RUIDYRUFRQWDFWHHOVHUYLFLRGH
DVLVWHQFLDVLWRGDYtDH[LVWHQSUREOHPDV
(
3RUIDYRUFRQWDFWHHOVHUYLFLRGHDVLVWHQFLDVLRFXUUHFXDOTXLHURWURSUREOHPD
3UREOHPDGH
GUHQDMHGXUDQWHHO
ODYDGRHOWLHPSR
GHGUHQDMHH[FHGH
ORVPLQXWRV
/DPDQJXHUDGH
VDOLGDHVWi
REVWUXLGDR
GREODGD
/DERPEDGH
GUHQDMHHVWi
REVWUXLGD
3RUIDYRUFRQWDFWHHOVHUYLFLRGH
DVLVWHQFLDVLWRGDYtDH[LVWHQSUREOHPDV
/DYH\HQGHUHFHOD
PDQJXHUDGH
/DYHHOILOWURGHOD
ERPEDGHGUHQDMH
(VSHFLILFDFLRQHV7pFQLFDV
3DUiPHWURV
&DSDFLGDGGH/DYDGR
'LPHQVLRQHV$[3[$
8NJ
[56[
VDOLGD
3HVR
3RWHQFLD1RPLQDO
)XHQWHGH
$OLPHQWDFLyQ
&RUULHQWH1RPLQDO
3UHVLyQGH$JXD
(VWiQGDU
)LFKDGHO3URGXFWR
0DUFD7(.$
0RGHOR7.8
&DSDFLGDG8NJ
&ODVHGH(ILFLHQFLD(QHUJpWLFD$
(WLTXHWD(FROyJLFD(81'
8NJ
0:
9a+]
$
03Da03D
39
Page 39
8.0kg
0.97
54L
232min
4.0kg
4.0kg
0.75
0.72
45L
45L
215min
214min
Page 40
Ruido acústico (centrifugación): 76.
Nota: Emisiones de ruido acústico durante el lavado/centrifugación para el
programa estándar Algodón + ECO 60°C con carga total.
41
Page 41
42
Loading...
