LAVADORA AUTOMÁTICA DE CARGA FRONTAL
MANUAL DE USUARIO
TK2 1480 TK2 1280
TK2 1280 I TK2 1070 I
TK2 1270 TK2 1070
TK2 1070 S TKM 1200
ÍNDICE
03 – 09
10 – 15
16 – 20
ANTES DE UTILIZAR LA LAVADORA CÓMO UTILIZAR LA LAVADORA MANTENIMIENTO
COMPONENTES> .............................................03
PREPARACIÓN> ................................................04
INSTRUCCIONES DE SEGURIDAD> .......................05
INSTALACIÓN> .................................................06
PANEL DE CONTROL> ........................................08
LEYENDA
SÍ
NO
OPCIONAL
SELECCIÓN DE UN PROGRAMA> ......................... 10
DE CONSUMO> ...............................................11
MÉTODOS DE LAVADO> .....................................12

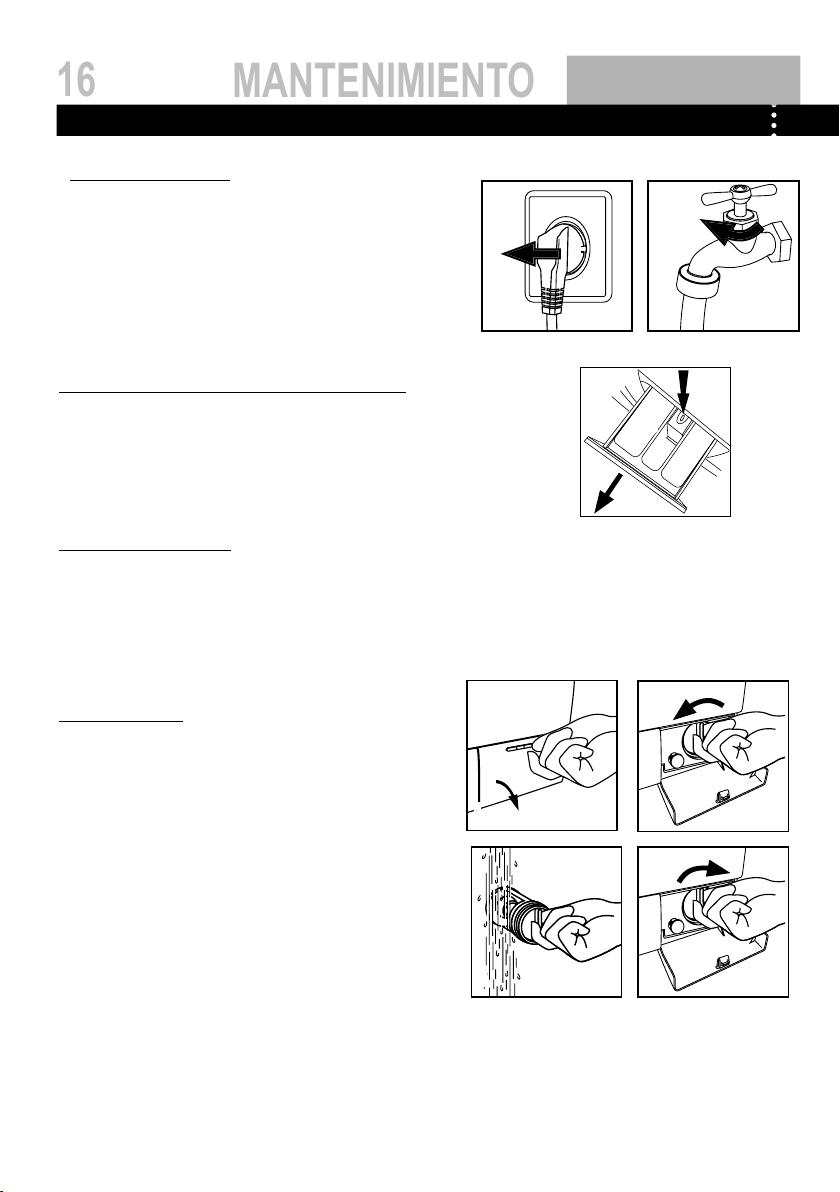

LIMPIEZA Y CUIDADO> ......................................16
CÓDIGOS DE CONFIGURACIÓN> .........................18
RESOLUCIÓN DE PROBLEMAS> ..........................19
DIAGRAMA ELÉCTRICO> ..................................... 20
Por su seguridad, todas las instrucciones contenidas en el presente manual con el símbolo de
“Advertencia” deben aplicarse en sentido estricto.!
RECICLAJE
No tire los aparatos eléctricos en los contenedores de basura municipales, utilice los sistemas de recogida selectiva. Póngase
en contacto con las autoridades municipales para conocer los sistemas de recogida disponibles. Si se tiran los aparatos
eléctricos en basuras o vertederos, las sustancias peligrosas pueden filtrarse hacia las aguas subterráneas e introducirse en la
cadena alimentaria, dañando su salud y bienestar.
Cuando cambie de electrodoméstico, el comerciante está legalmente obligado a retirar su electrodoméstico antiguo para su
eliminación sin ningún cargo adicional.
03
ANTES DE UTILIZAR LA LAVADORA
Delay
MANUAL DE INSTRUCCIONES ES
BEDIENUNGSANLEITUNG DE
INSTRUCTION MANUAL EN
NOTICE D’UTILIZATION FR
MANUAL DE INSTRUÇÕES PT
MANUALE D’USO IT
TK2 1480 TK2 1280
TK2 1280 I TK2 1070 I
TK2 1270 TK2 1270 S
TK2 1070 TK2 1070 S
COMPONENTES
Garantiekarte ICarte de garantie I Garantiekaart I Гаранционна карта I Záruční list I
Garanti certifikat I Formulario de garantía I Carte de garantie I Garantieschein I
Εγγύηση I Jótállási jegy I Certificato di garanzia I Garantiekaart IGaranti sertifikat I
Karta gwarancyjna I Certificado de garantia I Certificat de garanţie I Гарантийный
талон I Garantisedel I Гарантійний талон
Register online at www.tekaservice.com for extra promotions
Please check back cover for product information label
Warranty Card
GRACIAS POR ADQUIRIR UN PRODUCTO TEKA!
Por favor, lea las instrucciones detenidamente antes de utilizar este electrodoméstico. Las instrucciones contienen información importante que
puede ayudarle a obtener un resultado óptimo de su electrodoméstico y asegurar una instalación, uso y mantenimiento correcto y seguro.
Guarde este manual en un lugar accesible para un uso correcto y seguro de su electrodoméstico.
Si vende el electrodoméstico, lo cede o lo abandona cuando cambie de vivienda, asegúrese de incluir este manual para que el nuevo propietario
pueda conocer las funciones del electrodoméstico y las advertencias de seguridad.
ACCESORIOS
Compruebe los accesorios y la documentación
de conformidad con esta lista:
Manguera de entrada
1 x Manual de usuario
Soporte manguera de drenaje
4xTapones obturadores
1x Certificado de Garantía
04
ANTES DE UTILIZAR LA LAVADORA
Delay
PREPARACIÓN
T1
T2
T3
S1
S2
S4
S3
T4
PREPARAR LA LAVADORA
Retire todos los materiales de embalaje para evitar la inestabilidad, incluida la base de poliestireno.
Al abrir la caja, pueden aparecer gotas de agua en el envoltorio de plástico y en la ventanilla de la
puerta. Es un fenómeno habitual debido a las pruebas de agua que se llevan a cabo en la fábrica.
DESCRIPCIÓN
El diagrama que aparece a continuación puede diferir ligeramente del modelo que ha adquirido por mejoras técnicas.
Panel de control
Tirador de la puerta
Encimera
Puerta
Botón de encendido
Compartimento para el detergente
Tapa del filtro
Manguera de drenaje
Válvula de entrada del agua
Cable de alimentación
Tornillos de la cubierta trasera
Cubierta trasera
Tornillos de transporte
05
ANTES DE UTILIZAR LA LAVADORA
INSTRUCCIONES DE SEGURIDAD
ANTES DE UTILIZAR LA LAVADORA POR PRIMERA VEZ
DEBE...
... Asegurarse de que ha retirado los tornillos de transporte.
... Utilizar un enchufe con toma de tierra para el suministro
eléctrico.
... Asegurarse de que el enchufe sea accesible.
... Sujetar el enchufe y no el cable eléctrico cuando lo
desconecte del suministro eléctrico.
... Asegurarse de que los fusibles en el cuadro eléctrico sean
de 15A.
... Mantener la lavadora alejada de las fuentes de calor y de la
luz del sol directa para prevenir que se deterioren los componentes
de plástico y goma.
... Asegurarse de que el cable de alimentación no queda
atrapado debajo de la lavadora y evite dañarlo.
... Comprobar que las juntas y conexiones del cable son
sólidas y no puede filtrarse agua. Si las juntas están flojas o hay
filtraciones de agua, cierre el suministro de agua y repárelas. No
utilice la lavadora hasta que los cables estén fijados correctamente.
EN EL USO DIARIO DE LA LAVADORA
DEBE ...
... Cerrar las cremalleras y tener cuidado con los cordones
y demás piezas suelas que pueden mezclarse. Si es necesario,
ponga las prendas pequeñas en una bolsa o funda.
... Apagar la máquina después de cada programa de lavado
y desconectarla de la red eléctrica para ahorrar electricidad y por
seguridad. Limpie con un paño húmedo la parte inferior de la
puerta.
... Dejar la puerta un poco abierta cuando la lavadora no esté
en funcionamiento para evitar la formación de olores.
... Dejar que el fabricante, su agente de servicio o cualquier
otra persona debidamente cualificada cambie el cable eléctrico en
caso de que esté dañado.
... Asegurarse de que no utilicen la lavadora personas
con capacidades físicas, sensoriales o mentales reducidas,
inexperiencia o desconocimiento sin la supervisión o instrucción de
una persona responsable de su seguridad.
... Asegurarse de que los niños no jueguen con la lavadora.
NO DEBE…
... Tocar o utilice la lavadora cuando vaya descalzo o con las
manos o los pies húmedos o mojados.
... Utilizar detergente inflamable o productos para la limpieza
en seco.
... Utilizar ningún spray inflamable cerca de la lavadora.
... Retirar o introducir el enchufe en presencia de gas
inflamable.
... Dejar que niños o personas con problemas de salud
jueguen con la lavadora o los materiales de embalaje.
... Colocar la lavadora en el exterior, en un lugar húmedo o en
una zona propensa a filtraciones de agua, como debajo o cerca
de un fregadero. En caso de que se produzcan filtraciones de
agua, deje que la máquina se seque de forma natural.
... Poner la lavadora directamente encima de una alfombra o
cerca de una pared o mueble.
NO DEBE ...
... Tocar la puerta durante el proceso de lavado ya que está
caliente.
... Depositar objetos pesados o fuentes de calor o humedad
en la superficie del aparato.
... Lavar en caliente goma esponjosa o materiales
esponjosos.
... Abrir el compartimento para el detergente durante el
ciclo de lavado.
... Forzar la puerta, ya que está bloqueada con un
dispositivo de autobloqueo y se abrirá poco después de que
acabe el proceso de lavado.
... Abrir la puerta si el nivel de agua está visiblemente por
encima de la ventanilla de la puerta.
... Cubrir la lavadora con una capa de plástico para que no
coja humedad.
06
ANTES DE UTILIZAR LA LAVADORA
INSTALACIÓN
3.
1.
2.
4.
DESMONTAJE DE LOS TORNILLOS DE TRANSPORTE
Los tornillos de transporte están diseñados para sujetar el tambor de la lavadora
durante el transporte.
1. Retire la cubierta trasera.
2. Extraiga los tres tornillos situados en la parte trasera y retire los
estabilizadores sintéticos de la máquina.
3. Vuelva a poner la cubierta trasera.
4. Cubra los huecos que han dejado los tornillos con los tapones obturadores.
Aviso:
1. Cuando vuelva a poner la cubierta trasera, la parte convexa
debe encararse hacia fuera y debe introducir la cubierta trasera
en los dos huecos, tal como muestra la figura 5.
2. Guarde los tornillos de transporte y los estabilizadores
sintéticos en un lugar seguro para su uso futuro!
AJUSTE DE LA LAVADORA
Antes de utilizar la lavadora, debe ajustar los pies ajustables para que la lavadora quede nivelada y, de este
modo, se reducirán las vibraciones y el ruido durante su uso, y se minimizará el desgaste.
Figura 5.
07
ANTES DE UTILIZAR LA LAVADORA
MANGUERA DE ENTRADA
80 - 100 cm
1.Enrosque la manguera de entrada en la llave de agua.
2. Enrosque la manguera de entrada en grifo de su red hidráulica.
Aviso: Utilice el conjunto de piezas de la manguera
proporcionado con el aparato. El conjunto de piezas de
mangueras antiguas no deben volverse a utilizar.
MANGUERA DE DRENAJE
1. Utilice el soporte de la manguera de drenaje para mantener fijo el final de la manguera y evitar el derrame
de agua. No alargue la manguera de drenaje. Si necesita un alargador de
manguera, consúltelo con un técnico.
2. El desagüe debe estar de 80 a 100 cm de altura. Ajuste la manguera de
drenaje a la abrazadera situada en la parte trasera de la lavadora para evitar
que caiga.
Aviso: La manguera de drenaje no debe sumergirse en agua,
debe estar bien sujeta y no debe tener filtraciones de agua. Si la manguera de drenaje
está colocada en el suelo o si el desagüe está a menos de 80 cm, la lavadora drenará de
forma continua cuando esté llena (autodrenaje).
1.
1.
2.
2.
CONEXIÓN A LA CORRIENTE
Antes de conectar la lavadora a la corriente, compruebe que:
¬ El enchufe sea compatible con la potencia máxima de la lavadora.(Para su seguridad, los fusibles del cuadro eléctrico no deben ser
menores de 15A).
¬ El voltaje cumpla con los requisitos establecidos.
¬ La toma de corriente sea compatible con el enchufe de la lavadora.
¬El enchufe tiene toma de tierra.
08
ANTES DE UTILIZAR LA LAVADORA
PANEL DE CONTROL
AB CD JE K
F
H
I
G
Delay
8
A Botón de selección de programa
B Botón de encendido
C Botón de inicio/pausa
D Botón de selección de velocidad de centrifugado
E Botón de temperatura de lavado
F Temporizador
FUNCIONES
A
¬
Botón de
selección de programa
B
¬
Botón de encendido
C
¬
Botón de inicio/
pausa
D
¬
Botón de selección
velocidad de
centrifugado
E ¬Botón de temperatura
de lavado
_Gire el botón hacia la derecha o izquierda para seleccionar el programa que necesite.
Encontrará 11 programas disponibles. Después de seleccionar el programa, se encenderá la luz
correspondiente.
_ Presione este botón para poner en funcionamiento la lavadora. Púlselo de nuevo para apagarlo.
Presione el botón ON/OFF suavemente durante 2 segundos para apagar la lavadora. Los botones
son de pulsación suave.
_Cuando la lavadora esté conectada a la toma de corriente y haya seleccionado el programa,
presione ligeramente este botón para iniciar el proceso de lavado. Durante el ciclo de lavado,
presiónelo ligeramente, el proceso de lavado se detendrá y los dígitos de la pantalla empezarán a
parpadear. Púlselo de nuevo para reanudar el proceso. Si desea cancelar un programa durante el
ciclo de lavado, pulse este botón y, cuando los dígitos en la pantalla empiecen a parpadear, pulse
el botón de encendido y se cancelará el programa.
_ Pulse suavemente este botón para seleccionar la velocidad de centrifugado deseada. Cuando
una velocidad de centrifugado es seleccionada, se mostrará en la pantalla del display.Si no hay un
indicador luminoso encendido, significa que se ha seleccionado lavado sin centrifugado.
Aviso: Las diferentes temperaturas del agua y las velocidades de centrifugado
pueden ajustarse dependiendo de la ropa para el lavado. Lave utilizando los
ajustes predeterminados si no necesita ningún requisito adicional.
_ Pulse suavemente este botón y la temperatura de lavado se mostrará en la pantalla del display.
Seleccione una temperatura de lavado acorde con el tipo de ropa a lavar.Si no hay un indicador
luminoso encendido, significa que se ha seleccionado lavado en agua fría.
G Compartimento para el detergente
H Display
I ECO
J Botón Intensivo
K Botón Aclarado Extra
09
ANTES DE UTILIZAR LA LAVADORA
F ¬Temporizador Al presionar este botón, la lavadora empezará el proceso de lavado después de un periodo de
2
1
3
tiempo y se encenderá el indicador correspondiente. El periodo de tiempo puede oscilar entre 0,5
y 24 horas; cada vez que presione este botón, aumenta media hora. Después de establecer el
tiempo, pulse el botón Inicio/Pausa para iniciar la cuenta atrás del tiempo establecido (el tiempo
se muestra en la pantalla hasta que finaliza el programa).
Aviso: El tiempo de demora debe ser superior al tiempo del programa, por el
contrario, la lavadora iniciará directamente el programa de lavado.
G ¬
Compartimento para el
detergente
H ¬
Display _Muestra información como el tiempo de lavado restante y mensajes de error.
ECO
I
Botón Intensivo
J
K Botón Aclarado Extra

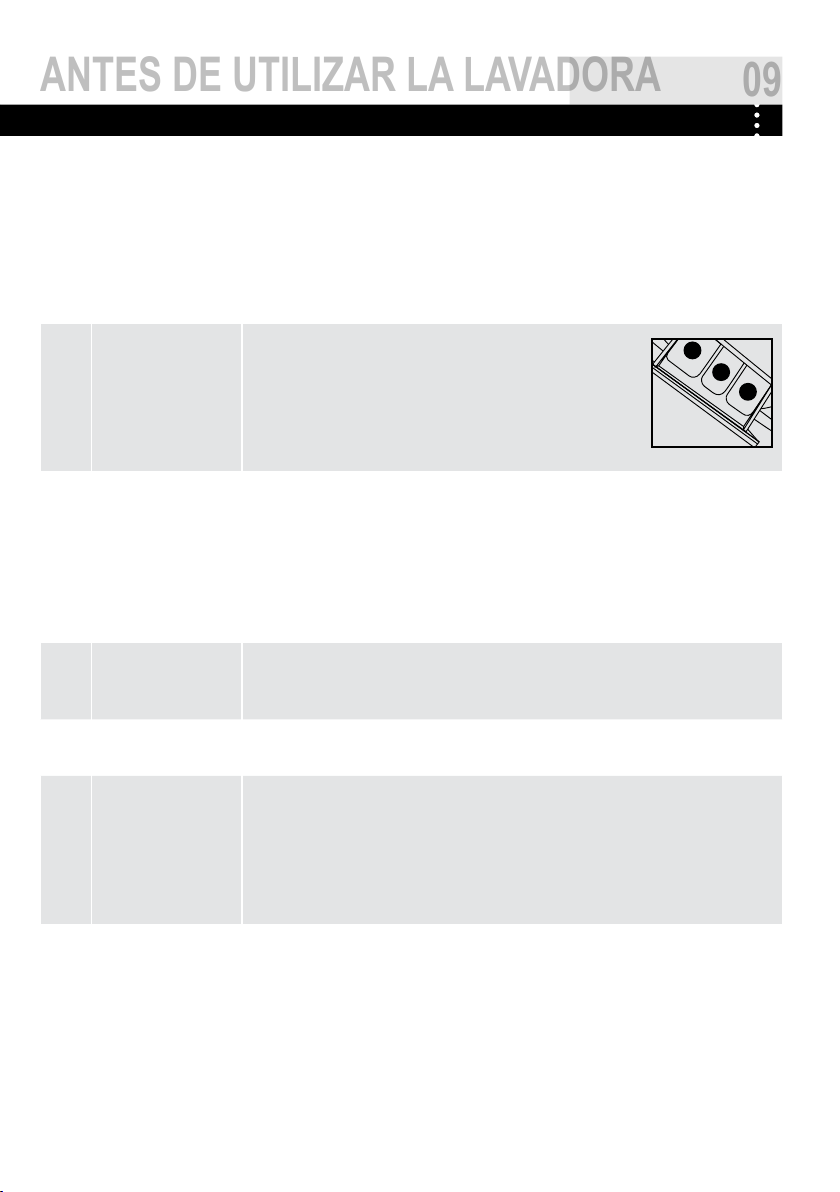

_Cuando abra el depósito, verá tres compartimentos:
Compartimento 1: Detergente de prelavado
Compartimento 2: Detergente para los programas del 1 a 8
Compartimento 3: Suavizante, productos acondicionadores, perfume, etc.
Aviso: Tras pulsar el botón de encendido, el display se encenderá y mostrará
como el tiempo de lavado disminuye. Ya que la presión y temperatura del
agua pueden diferir, el tiempo restante se ajustará de acuerdo con estos
parámetros. Si la colada no está equilibrada durante el centrifugado,
el tiempo se prolongará automáticamente. Todos ellos son fenómenos
habituales.
Antes del programa de lavado,presione esta tecla para seleccionar el nivel de carga(1/2 full);la
lavadora ajustará automáticamente el consumo de agua y el tiempo de lavado en función de la
carga seleccionada.
Pulse este botón antes de iniciar el programa para un lavado intensivo en caso de ropa muy sucia
o con manchas. Cuando se selecciona este botón, el tiempo de lavado se incrementa.
Pulse este botón para incrementar el tiempo de aclarado.Puede incrementar 3 veces
como máximo el tiempo total de aclarado.Cada vez que pulse el botón se incrementará
proporcionalmente el tiempo de aclarado.La pantalla mostrará “P-1” o “P-2” o “P-3” cada vez
que la máquina registre un incremento del tiempo de aclarado.El modo de visualización es “P-x”
y alternativamente el tiempo del programa.Antes del inicio del programa. Aclarado Extra se
enciende un piloto.El piloto se apaga una vez terminado el aclarado extra.
SELECCIÓN DE UN
2
1
3
10
CÓMO UTILIZAR LA LAVADORA
PROGRAMA
TIPO DE PROGRAMAS
Temperatura
Programa Máx. Preconf. 2 3 1 Tipo de tejido recomendado
1
¬
2
¬
3
¬
4
¬
5
¬
6
¬
- - to 40°C 30°C Tejidos de lana 400 rpm 400 rpm
- - to 60°C 40°C Prendas sintéticas de color
- - to 90°C 40°C Tejidos de algodón 1000 rpm 1000 rpm
- - to 90°C 40°C Tejidos de algodón 1000 rpm 1000rpm
- - to 90°C 40°C Prendas muy sucias 1000 rpm 1000rpm
- - to 30°C 30°C
1 Compartimento de detergente para la modalidad de
prelavado
2 Compartimento de detergente
3 Compartimento para el suavizante y otros productos
que no destiñen
Prendas medio sucias 800 rpm 800rpm
Preconfiguración Velocidad de
centrifugado
TK2 1480 TK2 1280
TK2 1280 I
1000 rpm 1000 rpm
TK2 1270 TK2 1070
TK2 1070 S TK2 1070 I
TKM 1200
7
¬
8
¬
9
¬
10
¬
11
¬
- - to 30°C 30°C Tejidos de algodón,lino
y sinteticos poco sucios
- - to 60°C 40°C Tejidos varios 1000 rpm 1000 rpm
- - to 40°C 30°C
- - - - / 1400/1200rpm 1200/1000rpm
- - - - / 1400/1200rpm 1200/1000rpm
Sí No Opcional
Tejidos de algodón,Prendas
sintéticas de color que no
destiñen
1000 rpm 1000 rpm
1000 rpm 1000 rpm
DATOS TÉCNICOS Y DE CONSUMO
11
CÓMO UTILIZAR LA LAVADORA
TABLA DE CONSUMO
Los valores que figuran a continuación son únicamente una estimación de la duración del ciclo de lavado. El tiempo real puede variar debido a la
presión del agua, la temperatura inicial del agua, etc
PROGRAMA CARGA MÁX CONSUMO DE
ENERGÍA
¬
¬
¬
¬
¬
¬
¬
¬
¬
)
Programa de pruebas EN 60456 / Programa de etiquetas de eficiencia energética con Algodón 60 ºC
*
maxima velocidad de centrifugado y función intensiva.
DATOS TECNICOS
Fuente de energía 220 - 240V~/50Hz 220 - 240V~/50Hz
Corriente activa máx. (A) 10 10
Presión del agua (MPa) 0.03≤P ≤1 0.03≤P ≤1
Carga nominal (kg) 8 7
Velocidad de centrifugado
(r/min)
Programas de lavado
Potencia máx. (W) 2000 2000
Tamaño 850 x 650 x 595 850 x 600 x 595
Peso neto (kg) 72 70
2 kg 0.34 kWh 55L 30°C 1:00 h
4 kg 0.71 kWh 50L 40°C 1:10 h
4 kg 0.78 kWh 44L 40°C 1:18 h
7/8 kg 0.83 kWh 46.5L 40°C 1:38 h
7/8 kg 1.08 kWh 68L 40°C 1:46 h
4 kg 0.11kWh 25L 30°C 0:15 h
4 kg 0.34 kWh 30L 30°C 0:25 h
7/8 kg 0.78 kWh 50L 40°C 1:15 h
4 kg 0.3 kWh 50L 30°C 1:01h
TK2 1480 TK2 1280
TK2 1280 I
1400/1200 1200/1000
11 11
CONSUMO DE AGUA
TK2 1270 TK2 1070 TK2 1070 S
TK2 1070 I TKM 1200
TEMPERATURA
DURACIÓN DEL
LAVADO
MÉTODOS DE LAVADO
12
CÓMO UTILIZAR LA LAVADORA
AVISO
La lavadora únicamente debe emplearse para uso doméstico. Si el electrodoméstico se utiliza con
fines comerciales, la garantía no tendrá validez. No lo utilice con fines distintos de aquel para el que
se diseñó. Siga las instrucciones que figuran en la etiqueta de cada prenda y lave únicamente prendas
lavables a máquina.
SUMINISTRO ELÉCTRICO
Conecte la lavadora al suministro eléctrico (de 220 V a 240 V~/50 Hz).
SUMINISTRO DE AGUA
Gire la llave de agua. El agua de ser limpia y clara.
Aviso: Antes de utilizar la lavadora, busque posibles filtraciones en las juntas entre el grifo y la manguera de
entrada girando la llave de agua.
PREPARAR LA ROPA PARA EL LAVADO
¬ Separe las prendas según el tipo de tejido (algodón, sintético, lana o seda) y el nivel de suciedad.
¬ Separe las prendas blancas de las de colores. Lávelas primero a mano para comprobar si destiñen.
¬ Vacíe los bolsillos (llaves, monedas, etc.) y extraiga los objetos decorativos más duros (por ejemplo, los
broches).
¬ Las prendas sin dobladillos, la ropa interior y las prendas delicadas como las cortinas deben ponerse en una
bolsa de lavado (es mejor no lavarlas en una lavadora).
¬ Cierre las cremalleras y los corchetes. Asegúrese de que los botones están bien cosidos y ponga las prendas
pequeñas, tales como los calcetines, cinturones, sujetadores, etc. en la bolsa de lavado.
¬ Despliegue las prendas grandes, como sábanas, colchas, etc
¬ Deles la vuelta a las camisas.
CARGAR LA LAVADORA
Delay
2
1
3
Delay
13

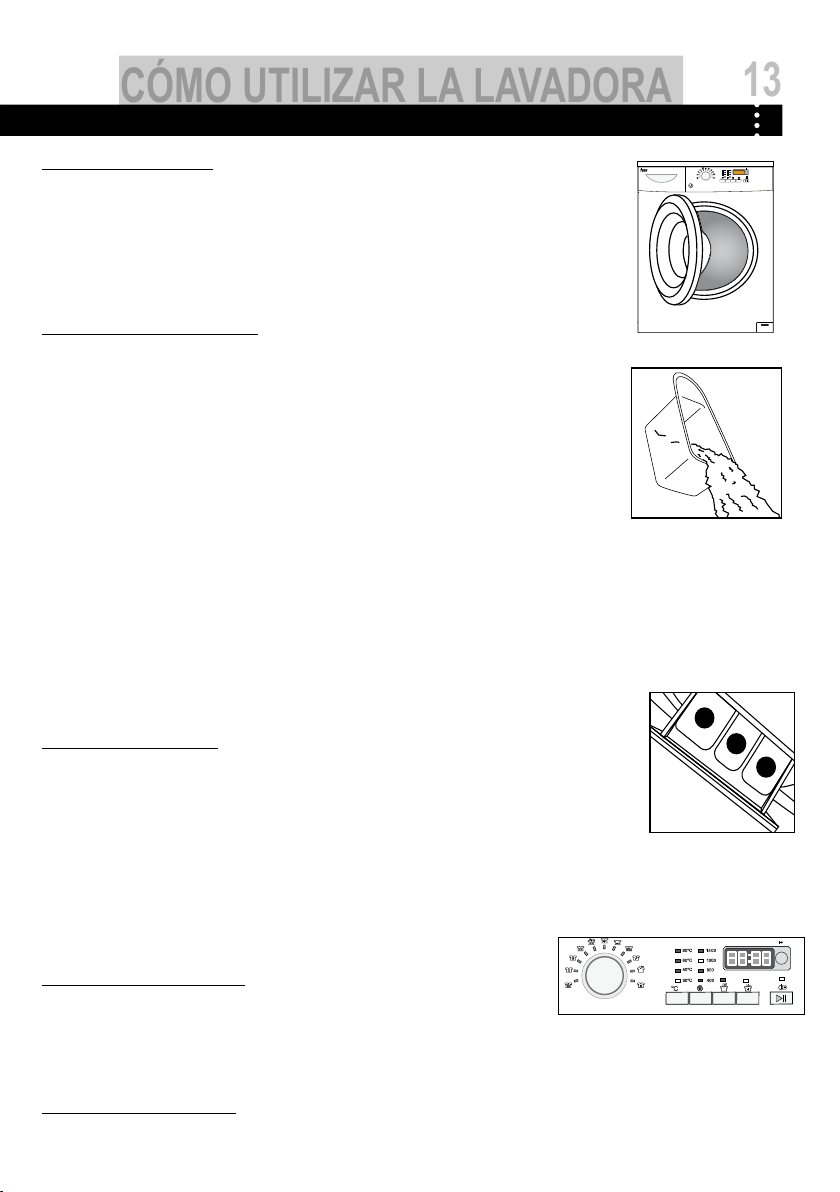

CÓMO UTILIZAR LA LAVADORA
Abra la puerta de la lavadora, introduzca las prendas pieza por pieza. Cierre la puerta con fuerza.
¬ Cuando utilice la lavadora por primera vez, déjela en funcionamiento sin carga durante la duración de un
programa para evitar que las prendas se manchen de aceite o de agua sucia de la misma lavadora.
¬ No sobrecargue la lavadora.
SELECCIONAR EL DETERGENTE
La eficacia y el rendimiento del lavado dependen de la calidad del detergente que utilice. Los
detergentes especiales que no producen espuma proporcionan buenos resultados de lavado. Utilice
detergentes específicos para prendas sintéticas y de lana. No utilice productos de lavado en seco, como
tricloroetileno o similares.
Atención: no añada más detergente del necesario. En caso contrario, puede causar los siguientes
inconvenientes y fallos de funcionamiento en la lavadora que afectan directamente a la vida útil de la
lavadora:
1-Debido al aumento de la cantidad de espuma, el tiempo de aclarado será más largo que lo normal.
2-La espuma puede desbordarse por el cajón del detergente por la creciente presión de la propia espuma.
3-Pueden quedar en la ropa lavada restos de espuma sin aclarar tras el ciclo de centrifugado.
Recomendación:
1-Limpie el cajón del detergente una vez por semana.
2-Cuando utilice prelavado, por favor añada la mitad de la dosis.
3-Por favor, en este sentido siga las recomendaciones del fabricante de detergente reflejadas en el envase del producto.
AÑADIR EL DETERGENTE
Abra el compartimento para el detergente y añada el detergente y suavizante necesario en los compartimentos
correspondientes. A continuación, ciérrelo con cuidado. (Véanse las instrucciones relativas
al compartimento).
Aviso: ¬ Para el programa de prelavado, debe añadir el detergente y suavizante en los compartimentos 1 y 2. Para otros programas, no
añada detergente en el compartimento 1.
¬ Utilice detergente líquido de acuerdo con las instrucciones del envase. No utilice detergente líquido si selecciona el programa de
prelavado o “Iniciar temporizador”:
¬ No utilice demasiado suavizante ya que podría dañar las fibras artificiales.
SELECCIONAR EL PROGRAM
Para obtener unos resultados de lavado óptimos, debe seleccionar el programa de lavado
adecuado para el tipo de prenda. Encontrará las instrucciones en la manija del compartimento para el
detergente. Para seleccionar el programa correcto, gire el botón en el sentido de las agujas del reloj.
SELECCIONAR LA FUNCIÓN
Seleccione las opciones que necesite. (Véase “Panel de control” en las páginas 08 y 09).
SELECCIONAR LA TEMPERATURA DE LAVADO
Delay
TK2 1480
Delay
TK2 1480
Delay
TK2 1480
Delay
14
CÓMO UTILIZAR LA LAVADORA
Pulse y mantenga presionado el botón de temperatura hasta que se muestre la temperatura deseada o
aparezca .
SELECCIONAR LA VELOCIDAD DE CENTRIFUGADO
Pulse y mantenga presionado el botón de velocidad hasta que se muestre la velocidad que desee o
aparezca . Véase “Funciones operativas” en “Panel de control” (páginas 08 y 09) para seleccionar la
temperatura y la velocidad del centrifugado. Se aconseja seleccionar los valores recomendados.
LAVADO
Al pulsar el botón Inicio/Pausa, la lavadora empezará a funcionar de acuerdo con los programas
preestablecidos y se detendrá cuando acabe el ciclo de lavado. En este momento, aparecerá el símbolo
“Fin” en la pantalla. Abra la puerta y extraiga la ropa.
DESPUÉS DEL LAVADO
Cierre el suministro de agua y desenchufe el cable eléctrico. Abra la puerta de la lavadora para prevenir la
formación de humedad y olores. Deje la puerta abierta cuando no esté en funcionamiento.
CONSEJOS PARA AHORRAR ENERGÍA
1. Acumule ropa para una carga completa.
2. Evite sobrecargar la lavadora.
3. Utilice la opción de prelavado únicamente en prendas muy sucias.
4. Con prendas poco sucias, reduzca la cantidad de detergente o seleccione los programas de lavado normales o delicados.
5. Seleccione una temperatura adecuada. Los detergentes modernos pueden lavar con muy buenos resultados en temperaturas
menores de 60 ºC. Seleccione una temperatura más alta con prendas muy sucias.
6. Siga las cantidades recomendadas en el envase del detergente para no utilizar demasiado.

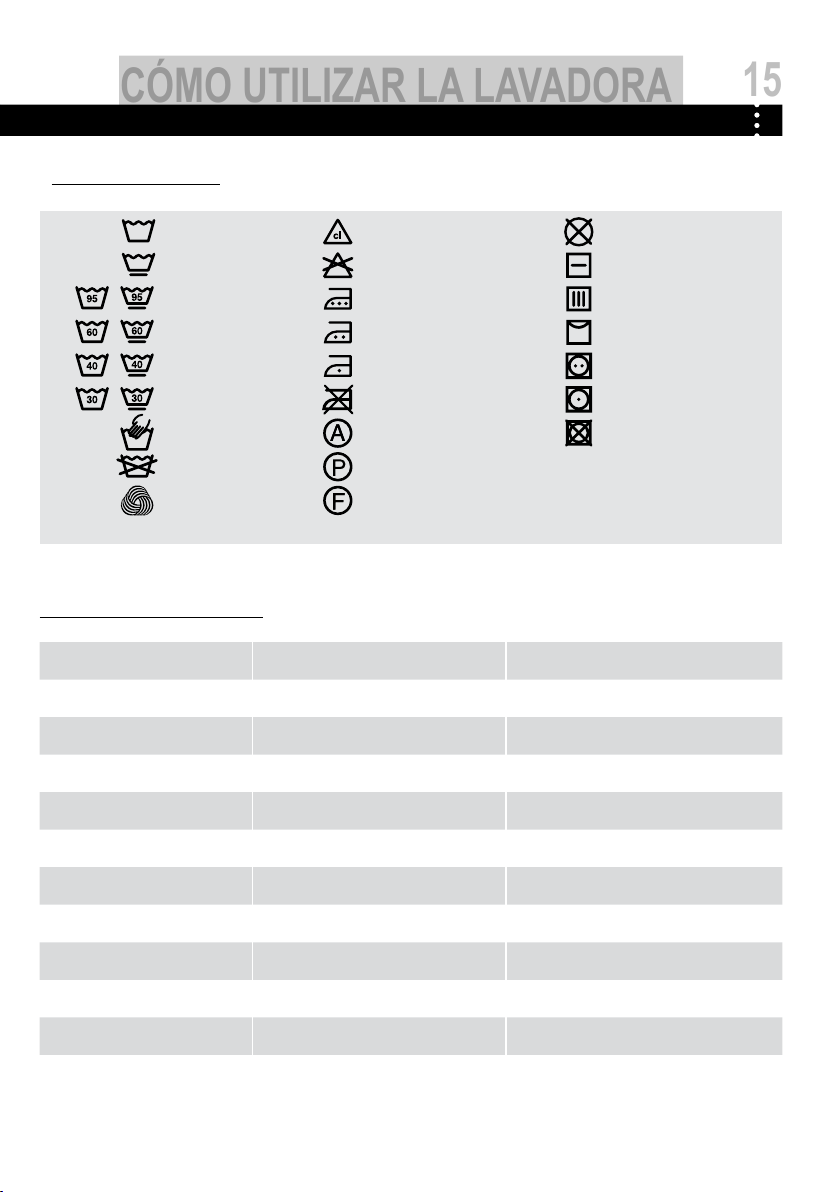

CUADRO DE CUIDADOS
15
CÓMO UTILIZAR LA LAVADORA
Material resistente
Tejidos delicados
Lavable a 95 ºC
Lavable a 60 ºC
Lavable a 40 ºC
Lavable a 30 ºC
Lavar a mano
Sólo lavar en seco
Lana
REFERENCIAS PARA LA CARGA
Sábanas (individual) Algodón Aproximadamente 800 g
Mantas Lana Aproximadamente 3000 g
Mezcla de tejidos / Aproximadamente 800 g
Chaquetas Algodón Aproximadamente 800 g
Tejanos / Aproximadamente 800 g
Blanquear con agua fría
No blanquear
Planchar a 200 ºC
Planchar a 150 ºC
Planchar a 100 ºC
No planchar
Limpiar en seco con cualquier disolvente
Limpiar en seco con percloruro
Limpiar en seco con combustible para
aviones.
No limpiar en seco
Secar sobre una superficie
Colgar para secar
Secar en una percha
Secar a máquina, a temperatura normal
Secar a máquina, a baja temperatura
No secar a máquina.
Monos Algodón Aproximadamente 950 g
Pijamas mujer / Aproximadamente 200 g
Camisas / Aproximadamente 300 g
Calcetines Mezcla de tejidos Aproximadamente 50 g
Camisetas Algodón Aproximadamente 300 g
Ropa interior Mezcla de tejidos Aproximadamente 70 g
16
LIMPIEZA Y CUIDADO
1.
1
.
2.
MANTENIMIENTO
DESPUÉS DEL LAVADO
Cierre el suministro de agua y desconéctela de la electricidad después de cada
lavado. Abra la puerta de la lavadora para prevenir la humedad y olores. Si el
aparato está sin funcionar durante un largo periodo de tiempo, retire el agua y
cambie la manguera de drenaje.
1.
LIMPIAR EL COMPARTIMENTO DEL DETERGENTE
Limpie el compartimento del detergente de forma habitual.
Extraiga el compartimento, lávelo con agua y vuélvalo a poner.
LIMPIAR LA LAVADORA
Desconecte el aparto durante las tareas de lavado y mantenimiento. Utilice un paño húmedo y suave con jabón líquido y limpie la caja de la
lavadora y las piezas de goma. No utilice productos químicos orgánicos ni disolventes corrosivos.
2.
LIMPIAR EL FILTRO
Limpie el filtro una vez al mes:
1. Abra la cubierta superior.
2. Retire el filtro girándolo en el sentido de las agujas del reloj.
3. Lave el filtro con agua corriente.
4. Vuelva a poner el filtro girándolo en el sentido de las agujas del
reloj y vuelva a poner la cubierta.
Aviso:
1. El filtro debe estar bien puesto o, de lo contrario, puede ocasionar escapes.
2. Ponga un recipiente bajo el filtro de la bomba de drenaje para recoger cualquier exceso de agua que
pueda salir de la bomba de drenaje cuando retire el filtro.
3.
2.
4.
VÁLVULA DE ENTRADA DE AGUA Y FILTRO DE LA VÁLVULA DE
3.
1.
2.
4.
Delay
MANTENIMIENTO
17
ENTRADA
Para evitar el bloqueo en el suministro de agua a causa de sustancias externas, limpie la entrada
de agua y el filtro de la válvula de entrada con frecuencia.
MOVER LA MÁQUINA
Si debe mover la máquina para ubicarla en otro lugar, vuelva a poner los
tornillos de transporte que retiró antes de la instalación para evitar dañar el
aparato, tal como se muestra a continuación:
1. Retire los tapones obturadores.
2. Reitre la cubierta trasera.
3. Introduzca los estabilizadores sintéticos y los tornillos de transporte.
4. Apriete los tornillos con una llave inglesa.
5. Vuelva a poner la cubierta trasera.
LARGOS PERIODOS DE DESUSO
Si no va a utilizar la lavadora durante un largo periodo de tiempo, desconéctela del suministro
eléctrico y cierre el suministro de agua. Abra la puerta para prevenir la formación de humedades y
olores y déjela abierta cuando no la esté utilizando.
18
CODIGOS EN EL DISPLAY
MANTENIMIENTO
CÓDIGOS DE CONFIGURACIÓN Y FUNCIONES ESPECIALES
CÓDIGOS CAUSAS SOLUCIONES
Err1 ¬ La puerta no está cerrada correctamente. _ Cierre la puerta correctamente.
Err2 ¬ Error de drenaje: no se ha vaciado el agua en 6
minutos.
Err3 ¬ El sensor de temperatura no está bien conectado o está
dañado.
Err4 ¬ Error en el calentador (aparece cuando termina el ciclo
de lavado)
Err5 ¬ No se ha alcanzado el nivel de agua en 8 minutos
¬ La manguera de drenaje está situada a una altura
inferior de 80 cm
¬ La manguera de drenaje está inundada.
Err7 ¬ Protección contra el recalentamiento o daño del motor. _Póngase en contacto con el personal de mantenimiento.
Err8 ¬ El agua sobrepasa el nivel de protección _Póngase en contacto con el personal de mantenimiento.
End Fin del ciclo de lavado.
1:25 El tiempo restante es de1 hora y 25 minutos.
19:30 ¬Información de estado:Tiempo de funcián retraso.
UNb Unb:Después de senalar que se ha terminado la utima vez de banquear,comoropas no están puestas rugulares,no se realiza
deshidratar por girar.
_ Limpie el filtro y compruebe que la manguera de drenaje
está bloqueada. Si el error persiste, póngase en contacto con el
personal de mantenimiento.
_ Póngase en contacto con el personal de mantenimiento.
_ Póngase en contacto con el personal de mantenimiento.
_ Asegúrese de que está abierta la llave de agua y que la
presión es normal. Si el problema persiste, póngase en contacto
con el personal de mantenimiento.
_Instale la manguera de drenaje a una altura de 80 – 100
cm. Asegúrese de que la manguera de drenaje no está
inundada.
¬Función de bloqueo del panel de control. Pulse los botones “Temporizador” y “Inicio/Pausa” a la vez durante 3 segundos antes de iniciar
cualquier programa. De este modo, el programa no puede cambiarse mediante los demás botones operativos. Para desbloquearlo, presione de
nuevo “Temporizador” e “Inicio/Pausa” durante 3 segundos.
¬Función de memoria de apagado. En caso de se produzca un apagón repentino o sea necesario cortar la electricidad durante un ciclo de
lavado, se guardará la configuración actual y la preconfiguración se reanudará cuando esté conectado de nuevo a la electricidad.
¬Cancelar un programa. Pulse “Inicio/Pausa”, apague la máquina y el programa se cancelará de forma automática. Gire el botón de
selección de programa de nuevo para seleccionar un nuevo.
1.El sonido de alarma puede ser cancelado si se desea. Por favor, siga las instrucciones reflejadas a continuación:
- Conecte la lavadora y gire la rueda de control hasta el ciclo de centrifugado, luego presione los botones “Programación retardada” y
“Extra Aclarado” durante 3 segundos. La leyenda “bEEP OFF” se mostrará en el display que indica que la el sonido de la alarma ha sido
desconectado.
- Realice los pasos anteriores de nuevo para reconectar el sonido de la alarma y la leyenda “bEEP ON” se mostrará en el display.
2.Durante el proceso de centrifugado, si se detecta demasiada espuma, para proteger el motor, la lavadora eliminará ese exceso de espuma
automáticamente. El motor se detendrá y la bomba de desagüe funcionará continuadamente durante 90 segundos. Si sucede durante más de
3 veces, el motor funcionará hasta el final del ciclo sin centrifugar.
RESOLUCIÓN DE PROBLEMAS
MANTENIMIENTO
19
RESOLUCIÓN DE PROBLEMAS
Las siguientes situaciones no constituyen un problema. No se ponga en contacto con el Centro de Servicio hasta que no se haya
confirmado el que se trata de una incidencia real.
PROBLEM CAUSAS SOLUCIONES
La lavadora no funciona. ¬ Mala conexión con el suministro eléctrico.
¬ Apagón.
¬ La puerta no está bien cerrada.
¬ La máquina no se ha encendido.
La lavadora no puede
llenarse de agua.
La máquina se está
vaciando mientras se llena.
Error de drenaje. ¬ La manguera de drenaje está bloqueada.
Fuertes vibraciones en el
centrifugado.
¬ No ha pulsado “Inicio/Pausa”.
¬ La llave de agua no está abierta.
¬ La presión de agua es inferior a 0,03 MPa.
¬ La manguera de entrada está doblada.
¬ Fallo en el suministro de agua.
¬ No se ha configurado correctamente el programa.
¬ La puerta no está bien cerrada.
¬ El filtro de la manguera de entrada está bloqueado.
¬ La manguera de drenaje tiene una altura inferior a
80 cm.
¬ La manguera de drenaje está inundada.
¬ El final de la manguera de drenaje está situado a
más de 100 cm por encima del nivel del suelo.
¬ El filtro está bloqueado.
¬ No se han retirado todos los tornillos de transporte.
¬ La lavadora está situada en una superficie irregular
o desnivelada.
¬ La carga es superior a 8/7 kg.
_ Compruebe la conexión del suministro eléctrico.
_ Compruebe el suministro eléctrico.
_ Cierre la puerta correctamente.
_ Asegúrese de que la máquina está encendida.
_ Presione “Inicio/Pausa”.
_ Abra la llave de agua.
_ Compruebe la presión de agua.
_ Revise la manguera de entrada.
_ Asegúrese de que tiene suministro de agua.
_ Configure el programa correctamente.
_ Cierre la puerta correctamente.
_ Desbloquee el filtro de la manguera de entrada.
_ Instale la manguera de drenaje a 80 – 100 cm
de altura.
- Asegúrese de que la manguera de drenaje no esté
inundada.
_ Desbloquee la manguera de drenaje.
_ Asegúrese de que el final de la manguera de
drenaje está situado a menos de 100 cm por
encima del nivel del suelo.
_ Desbloquee el filtro.
_ Retire todos los tornillos de transporte.
_ Asegúrese de que la lavadora está en una
superficie regular y nivelada.
_ Reduzca la cantidad de ropa del tambor.
El funcionamiento se
detiene antes de completar
el ciclo de lavado.
El funcionamiento se
detiene durante un periodo
de tiempo.
Exceso de jabón en el
tambor, que se derrama
por el compartimento de
detergente.
Ajuste automático del
tiempo de lavado.
¬ Error en el suministro de agua o electricidad. _ Compruebe el suministro eléctrico.
¬ La lavadora muestra un mensaje de error. _ Compruebe los códigos de configuración.
¬ El detergente no es poco espumoso o para lavados
a mano.
¬ Uso excesivo de detergente.
La duración del programa de lavado se ajustará de
¬
acuerdo con la temperatura inicial de agua.
_ Compruebe si su detergente es el adecuado.
_ Reduzca la cantidad de detergente en el
compartimento.
_ Es una circunstancia normal y no afecta al
funcionamiento.
20
FUSE
FUSE
FUS E
PC B
MR C
MR N
L
N
MR L
1
2
1
2
2
1
1
2
2
1
P11
P13
P12
M6
M7
M9
M8
M10
M1
M5
M3
M4
T
PA14
R
MOTOR
FA
L
G
N
FA1
FA3
J1-6
J1-5
J1-7
J2-4J2-7J2-9
J3-1
J3-3
J4-1
J4-4
J3-5 J3-4 J4-3 J2-1 J2-2
J1-1
J1-4
J1-2
J1-3
J3-2
MR
EVP
PS
EVF
P
R
NTC
DIAGRAMA ELÉCTRICO
DIAGRAMA ELÉCTRICO
Motor--------------Motor
PCB----------------Placa de circuito impreso
MR------------------Cerradura
R---------------------Calentador
PS-------------------Bomba de desag
Üe
EVF,EVP-----------Válvula de suministro magnética
P----------------------Interruptor de presion
FA---------------------Supresor de interferencia
NTC------------------Sensor de temperatura
Loading...
