Teka dg-2, nc1-90 Instruction Manual

Manual de Instrucciones ES
Bedienungsanleitung DE
Instructions Manual GB
Manuel d’instructions FR
Manual de Instruções PT
Οδηγιες Χρησεως GR
Kullaným Kýlavuzu TR
Instrukcja obsługi PL
Használati utasítás HU
Инструкция по эксплуатации RU
Керівництво з експлуатації UA
Návod na použitie SK
Návod k obsluze CZ
Ghid de Utilizare RO
Инструкции за Употреба BG

DG-2

REV 0209

Estimado cliente:

Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente
sus necesidades.

ES

Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.

Instrucciones de Seguridad

• Respete las disposiciones locales vigentes en
cuanto a instalaciones eléctricas domésticas y
evacuación de gases.

• Compruebe que la tensión y frecuencia de la
red corresponden con las indicadas en la
etiqueta situada en el interior de la campana.

• Si el cable de alimentación está dañado, debe
ser sustituído por el fabricante, por su servicio
postventa ó por personal cualificado con el fin
de evitar un peligro.

• Una vez instalada la campana asegúrese de
que el cable de alimentación a la red no está en
contacto con aristas metálicas vivas.

• Evite conectar el aparato a conductos que se
utilicen para la evacuación de humos originados
por una energía distinta a la eléctrica. p.ej:
calderas, chimeneas, etc.

• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la eléctrica.
p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo de
incendio y goteo, es por ello necesario lavar el
interior de la campana y los filtros metálicos una
vez al mes como mínimo.

• La parte inferior de la campana debe situarse
como mínimo a 50 cm. de altura sobre
encimeras eléctricas y a 65 cm. en encimeras a

gas o mixtas. OBSERVE LAS INDICACIONES
MÍNIMAS DEL FABRICANTE DE LA
ENCIMERA.

• Nunca deje los quemadores de gas encendidos
sin un recipiente que los cubra. La grasa
acumulada en los filtros puede gotear o
inflamarse por efecto del aumento de
temperatura.

• Evite cocinar debajo de la campana si no están
colocados los filtros metálicos, p.ej. mientras se
están limpiando en el lavavajillas.

• No está permitido flamear debajo de la
campana.

• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y extremar la
precaución cuando limpie el interior de la
campana.

• Su campana está destinada para el uso
doméstico y únicamente para la extracción y
purificación de los gases provenientes de la
preparación de alimentos. El empleo para otros
usos es bajo su responsabilidad y puede ser
peligroso. El fabricante no se responsabiliza de
los daños originados por un uso indebido del
aparato.

• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA más
cercano, usando siempre repuestos originales.
Las reparaciones o modificaciones realizadas
por personal no cualificado pueden ocasionar
daños al aparato o un mal funcionamiento,
poniendo en peligro su seguridad.

• Este aparato cumple con la Directiva europea
2002/96/CE sobre aparatos eléctricos y
electrónicos identificada como “Residuos de
Aparatos Eléctricos y Electrónicos”. La directiva
proporciona el marco general válido en todo el
ámbito de la Unión Europea para la retirada y
reutilización de los residuos de los aparatos
eléctricos y electrónicos, .

• Cuando la campana de cocina se ponga en fun­cionamiento al mismo tiempo que otros
aparatos alimentados por una energía distinta
de la eléctrica, la salida de aire no debe ser
superior a 4Pa (4 x 10

-5

bar).

2

Indice

Instrucciones de uso

Página

Descripción del aparato 3

Instrucciones de uso 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 4

Accesorios suministrados 5

Instalación 5

Filtros de carbón activo 5

Descripción del aparato

A Mando electrónico programador con

botones iluminados para luz y
velocidades.

B Filtros metálicos.
C Lámpara con dos luces - 20 W (G-4).
D, E Cubretubos, regulables en altura.
F Elemento decorativo.

Accionando el mando como se indica en la
figura podrá controlar las funciones de la
campana.

ES

Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.

De igual modo, mantenga la campana
funcionando unos minutos después de
cocinar para el total arrastre de humos y
olores al exterior.

Programación tiempo de aspiración

Proceda del modo siguiente:

1.- Elija la velocidad de aspiración deseada.

2.- Pulse en "temporizador". La luz

comenzará a parpadear.
La duración del tiempo de programación es
de 10min.
Durante el tiempo programado podrá cambiar
la velocidad de aspiración.

La velocidad intensiva está autoprogramada
y pasará a velocidad 2 transcurridos 10 min.
aprox.

3

Limpieza y Mantenimiento

Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas en
la página 2.

Limpieza del cuerpo de la campana

ES

• Si su campana es de acero inoxidable,
utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.

• Si su campana es pintada, use agua tibia y
jabón neutro. Evite usar productos con
sustancias corrosivas, abrasivas o
disolventes.

• En ningún caso use estropajos metálicos
ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que
no desprenda pilosidades.

• No es aconsejable la utilización de
aparatos de limpieza por vapor para
realizar esta tarea.

Limpieza de Filtros Metálicos

Para extraer los filtros de sus alojamientos
haga una leve presión sobre los dispositivos

de enclavamiento y luego tire de ellos.
Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando
productos específicos para grasa. También
se pueden limpiar en lavavajillas. En este
caso, es aconsejable colocarlos en posición
vertical para evitar que se depositen restos de
comida sobre los mismos.
La limpieza en lavavajillas puede deteriorar la
superficie metálica (ennegreciéndola) sin que
esto afecte a su capacidad de retención de
grasas.
Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.

Cambio de Luces

Proceda del modo siguiente:

• Desenrosque el embellecedor del
portalámparas.

• Cambie la lámpara averiada/ fundida. La
potencia máxima de las lámparas es de 20 W
(G-4).

• Enrosque el embellecedor del
portalámparas.

_________________________________________________________

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

Dimensiones y Características

Veáse pág. 62.

TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones
que considere necesarias sin perjudicar sus características esenciales.

4

Accesorios suministrados

1 Reducción 150/ 120 mm.
2 Soportes para cubretubo.
2 Soportes pared.
4 Tornillos M4 x 12.
6 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
4 Tirafondos (Ø4 x 30).
2 Arandelas (Ø6,4 x Ø18).
2 Arandelas (Ø6,4 x Ø12).
2 Tornillos (Ø3,9 x 13).
2 Grapas tuerca.

el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los
cubretubos.

9) Coloque las grapas (F) en el soporte (C).

10) Centre el soporte (C) sobre el contorno
marcado; trace y taladre los puntos de fijación
de los tacos (E) (Ø6 x 30). Fije el soporte (C)
con los tirafondos (D) (Ø4 x 30).

11) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.

12) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor
según sea el caso.

13) Una vez colocado el tubo interior, coloque
el cubretubo inferior sobre la campana y fije el
cubretubo superior con los tornillos (G) (Ø3,9 x

13).

ES

Instalación

Fig. 1 (Pag. 63)
Al instalar la campana asegúrese de
cumplir las Instrucciones de Seguridad
indicadas en la página 2.

Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.

1) Trace y taladre en la pared los puntos para

fijar los tacos de sujeción (P) (Ø8 x 40) y (J)
(Ø6 x 30).

2) Atornille los soportes (O) a la pared con los

tirafondos (Q) (Ø5 x 45) y el soporte (H) con
los tirafondos (I) (Ø4 x 30), según fig. 1.

3) Cuelgue la campana en los soportes

montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12).

4) Trace la situación de los tacos de seguridad

(R) (Ø8 x 40) a través del interior de la
campana.

5) Descuelgue la campana.

6) Taladre la pared y coloque los tacos (R) (Ø8

x 40).

7) Cuelgue la campana, apriete los tornillos

(M) (M4 x 12) con las arandelas (A3) (Ø6,4 x
Ø12) y los tirafondos (S) (Ø5 x 45) con las
arandelas (T) (Ø6,4 x Ø18).

8) Monte los cubretubos, fijando el inferior en

el soporte (H), según detalle de la fig. 1. Eleve

Filtros de Carbón Activo (Opcional)

Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.

La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.

Fig. 2 (Pag. 63)

1) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.

2) Retire los cubretubos (E). Coloque el difusor
(C) sobre la sección de salida de aire del
motor. Vuelva a colocar los cubretubos (E).

5

Sehr geehrte Kundin, sehr geehrter Kunde,
Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,
funktionelle und praktische Gerät, das aus
hochwertigem Material hergestellt wurde,
Ihren Ansprüchen voll gerecht wird.
Bitte lesen Sie die Bedienungsanleitung
sorgfältig, bevor Sie die Dunstabzugshaube in
Gebrauch nehmen, damit Sie das Gerät

DE

optimal nutzen und Schäden vermeiden, die
durch unsachgemässe Handhabung auftreten
können; auch finden Sie Hinweise, um
kleinere Probleme selbst beheben zu
können.
Bitte bewahren Sie diese Gebrauchs­anweisung auf, damit Sie jederzeit nützliche
Informationen zu Ihrer Dunstabzugshaube
nachschlagen können und auch andere
Personen das Gerät mühelos bedienen
können.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen
Bestimmungen bezüglich der Installation von
elektrischen Haushaltsgeräten und
Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung und
Frequenz des Stromnetzes mit den Angaben auf
dem Aufkleber im Innern der
Dunstabzugshaube übereinstimmen.

• Wenn das Stromkabel beschädigt ist, muss es
vom Hersteller, vom Kundendienst oder von
qualifiziertem Personal ausgetauscht werden.

• Vergewissern Sie sich nach dem Anschluss des
Gerätes, dass das Stromkabel nicht mit
scharfen Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der
Dunstabzugshaube an Entlüftungsleitungen für
Rauch aus nichtelektrischen Energiequellen,
z.B. offene Kamine, Heizkessel, etc.

• Der Raum muss über eine angemessene
Lüftung verfügen, falls Sie die
Dunstabzugshaube gleichzeitig mit nicht­elektrischen Geräten wie Gasherden, etc.
benutzen.

• Die übermäßige Fettansammlung in der
Dunstabzugshaube und in den Metallfiltern kann
Fettabtropfen und Brandgefahr zur Folge haben.
Um dies zu vermeiden, ist es notwendig, das
Innere der Dunstabzugshaube sowie die
Metallfilter mindestens einmal monatlich zu
reinigen.

• Der Höhenabstand zwischen der Unterkante der
Dunstabzugshaube und dem Kochherd muss

bei Elektroherden mindestens 50 cm und bei
Gasherden oder kombinierten Gas­Elektroherden mindestens 65 cm betragen.
BEACHTEN SIE BITTE DIE GRUNDANWEI­SUNGEN DES HERSTELLERS DER HERD
PLATTE.

• Lassen Sie niemals eine Gasflamme offen
brennen, ohne dass Sie ein Kochgefäss auf das
Kochfeld stellen. Das in den Filtern
angesammelte Fett kann in die Flamme tropfen
oder sich durch den Temperaturanstieg
entzünden.

• Kochen Sie nicht unter der Dunstabzugshaube,
ohne dass die Filter montiert sind, z. B. wenn Sie
diese im Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht
flambiert werden.

• Unterbrechen Sie die Stromzufuhr vor jedweder
Handhabung im Inneren der
Dunstabzugshaube, z. B. bei der Reinigung
oder Wartung.

• Wenn Sie das Gerät von innen reinigen,
empfehlen wir Ihnen, Handschuhe zu tragen
und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen
Gebrauch und nur zum Abzug und Reinigung
von Kochdämpfen aus der Zubereitung von
Lebensmitteln bestimmt. Jede andere Nutzung
unterliegt Ihrer Eigenverantwortung und kann
gefährlich sein. Der Hersteller übernimmt
keinerlei Haftung für Schäden durch den
unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich
bitte an den nächsten TEKA-Kundendienst und
verwenden Sie stets Originalersatzteile.
Reparaturen oder Änderungen, die nicht von
Fachleuten ausgeführt werden, können
Schäden am Gerät und Fehlfunktionen
verursachen und somit Ihre Sicherheit
gefährden.

• Dieses Gerät ist entsprechend der europäischen
Richtlinie 2002/96/EG über Elektro- und elektro­nikaltgeräte “Waste Electrical and Electronic
Equipment” (WEEE) gekennzeichnet. Die
Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor, .

• Bei gleichzeitigem Betrieb von
Dunstabzugshauben im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4Pa

-5

(4 x 10

bar) sein.

6

Inhaltsverzeichnis

Gebrauchsanleitung

Seite

Gerätebeschreibung 7

Bedienungsanleitung 7

Reinigung und Wartung 8

Falls etwas nicht funkioniert 8

Gerätemaße und technische Daten 8

Mitgeliefertes Zubehör 9

Einbau 9

Aktivkohlefilter 9

Gerätebeschreibung

A Elektronische Programmschaltung mit

leuchtenden Schaltknöpfen zur
Kontrolle von Geschwindigkeit und
Licht.

B Metallfilter.
C Beleuchtung mit zwei Lampen - 20 W

(G-4).

D, E Abzugsrohrverkleidung, höhenverstell-

bar.

F Dekoratives Element.

Sie können die Funktionen der
Dunstabzugshaube durch Betätigung der
Bedientasten, wie in der Zeichnung
angegeben, einstellen.

DE

Um eine bessere Absaugleistung zu erzielen,
empfehlen wir Ihnen, das Gerät einige
Minuten vor dem Kochen einzuschalten,
damit der Luftstrom bei Kochbeginn den
Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem
Kochen einige Minuten eingeschaltet lassen,
um den vollständigen Abzug aller Dämpfe und
Gerüche nach draußen sicherzustellen.

Programmierung der Abzugszeit

Gehen Sie wie folgt vor:

1.- Wählen sie die gewünschte

Abzugsgeschwindigkeit.

2.- Drücken sie "Zeiteinstellung". Das Licht

beginnt jetzt zu blinken.
Die Zeitdauer der “Zeiteinstellung” ist 10

minuten.
Während der programmierten Zeit kann die

Geschwindigkeit gewechselt werden.

Die Intensivstufe ist selbstprogrammiert und
schaltet automatisch nach ca. 10 Minuten auf
Stufe 2 um.

7

Reinigung und Wartung

Beachten Sie bei der Reinigung und
Wartung des Gerätes die Sicherheits­hinweise auf Seite 6.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus
rostfreiem Edelstahl ist, benutzen Sie bitte
die speziellen Reinigungsmittel für dieses
Material und befolgen Sie die

DE

Gebrauchsanweisung des Reinigungs­mittelherstellers.

• Wenn Ihre Dunstabzugshaube lackiert ist,
verwenden Sie lauwarmes Wasser und
neutrale Seife. Vermeiden Sie
Reinigungsmittel die ätzende oder
scheuernde Stoffe sowie Lösungsmittel
enthalten.

• Benutzen Sie keinesfalls metallische
Schwämme bzw. Bürsten und scheuernde
oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit
einem fusselfreien Tuch.

• Der Einsatz von Dampfreinigungsgeräten
ist nicht empfehlenswert.

Zum Entfernen der Filter aus dem Filterrahmen
üben Sie leichten Druck auf die Einfügevorrichtung
aus und nehmen Sie dann die Filter heraus.
Zur Reinigung können Sie die Filter in heissem
Wasser mit neutraler Seife einweichen, bis sich das
Fett löst und sie dann unter fließendem Wasser
abspülen, oder Sie benutzen spezielle Fettlöser.
Die Filter können auch in der Spülmaschine
gereinigt werden; in diesem Fall empfehlen wir
Ihnen, sie senkrecht zu stellen, damit keine
Speisereste zurückbleiben. Der Einsatz von
scharfen Reinigungsmitteln in der
Geschirrspülmaschine kann die Metalloberfläche
der Filter angreifen (Einschwärzung), ohne dass
sich dies jedoch negativ auf die
Fettabsorptionsfähigkeit der Filter auswirkt.
Lassen Sie die Filter nach der Reinigung an der Luft
trocknen, bevor Sie sie wieder in die
Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der

• Wechseln Sie die defekte Lampe aus;

Reinigung der Metallfilter

Lampenwechsel

Lampenfassung.

Höchstleistung 20 W (G-4).

• Schrauben Sie den Zierschirm wieder in die
Lampenfassung.

_________________________________________________________

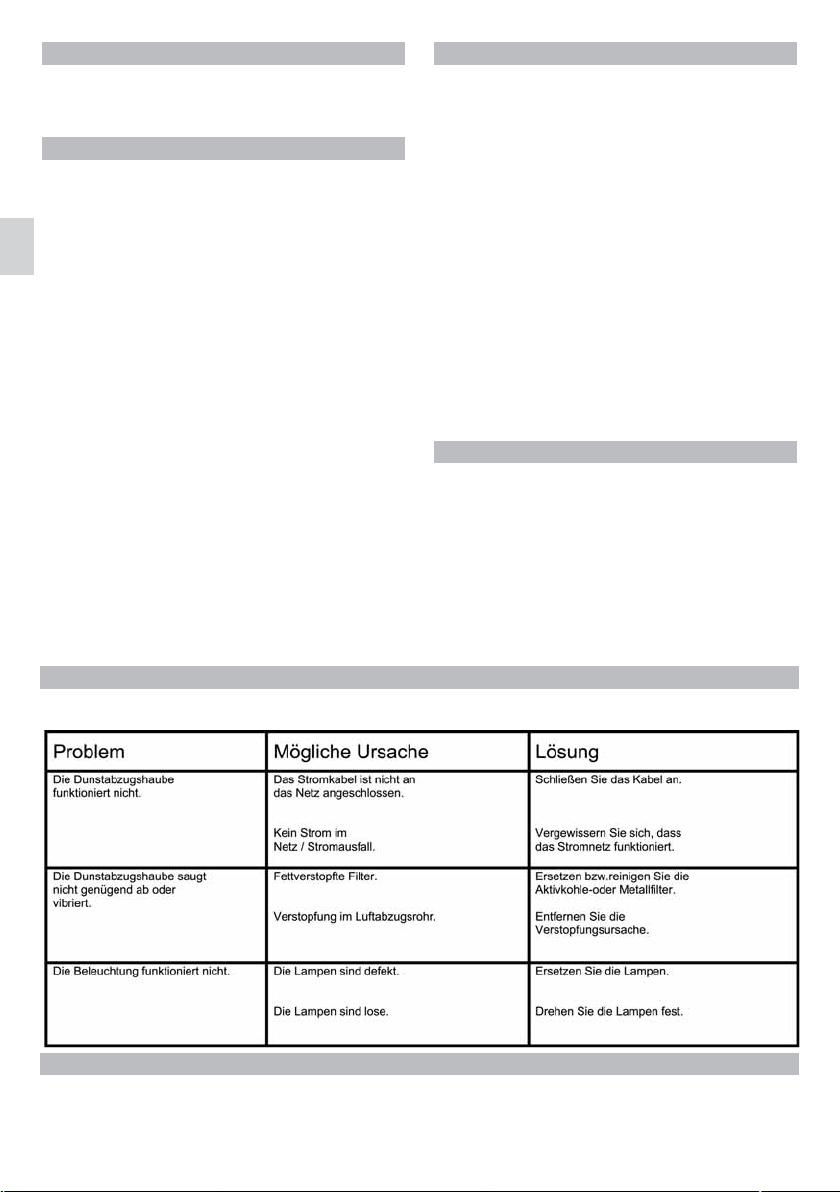

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Gerätemaße und Technische Merkmale

Siehe Seite 62.

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen
vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

8

Mitgeliefertes Zubehör

1 Reduzierstück 150/ 120 mm.
2 Wandhalterungen (O).
2 Halterung für den Kamin (C und H).
6 Wandbesfestigungsdübel (Ø8 x 40).
6 Wandbefestigungsschrauben(Ø5x45)
4 Befestigungsdübel (Ø6 x 30).
4 Wandbefestigungsschrauben(Ø4x30)
2 U-Scheiben Ø6,4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6,4 x Ø18 für

Wandbefestigungsschrauben.

4 Senkkopfschrauben Nirosta Ø4 x 12

für die obere Kaminbefestigung.

2 Senkkopfschrauben Nirosta Ø3,7 x

10 für die obere Kaminbefestigung.

2 Klammern.

Einbau

Zeichnung 1 (S. 63)
Beim Einbau der Dunstabzugshaube
beachten Sie bitte die Sicherheitshinweise
auf Seite 6.

Für eine optimale Leistung der
Dunstabzugshaube sollte das Abzugsrohr
nach außen nicht länger als VIER METER
sein, nicht mehr als zwei 90° Winkel haben und
der Durchmesser sollte mindestens Ø120
betragen.

1) Zeichnen Sie gemäß Zeichnung 1 (S. 31) die
Bohrlöcher für die Wandhalterungen an und bohren
Sie die Löcher für die Befestigungsdübel (P) (Ø8 x

40) und (J) (Ø6 x 30).

2) Schrauben Sie die beiden Aufhängungen (O),
wobei zu beachten ist, dass die geschlossene Seite
der Wanddanfhängungen nach oben zeigt, an die
Wand und zwar mit den Schrauben (Q) (Ø5 x 45)
und die Halterung (H) mit den Schrauben (I) (Ø4 x

30), wie in Zeichnung 1 dargestellt.

3) Hängen Sie die Haube in die befestigte
Aufhängung (O). Nivellieren Sie das Gerät durch
Anziehen der Schrauben (L) (M4 x 12).

4) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x

40) aus dem Haubeninnern an.

5) Hängen Sie die Haube ab. Wenn ihre Haube aus
Edelstahl ist, entfernen Sie die Plastikfolie vor der
Montage.

6) Bohren Sie die Dübellöcher und bringen Sie die
Dübel (R) (Ø8 x 40) an.

7) Hängen Sie die Haube ein, ziehen Sie die
Schrauben (M) (M4 x 12) mit den Unterlegscheiben

(A3) (Ø6,4 x Ø12) fest und die Schrauben (S) (Ø5 x

45) mit den Unterlegscheiben (T) (Ø6,4 x Ø18).

8) Montieren Sie die Abzugsrohrverkleidungen durch
Befestigung des Unterteils an der Halterung (H), wie
in der Zeichnung 1 genau dargestellt. Heben Sie die
obere Abzugsrohrverkleidung auf die gewünschte
Höhe an und markieren Sie den Umriss an der
Wand. Entfernen Sie die Abzugsrohrverkleidungen.

9) Bringen Sie die Klammern (F) an der Halterung
(C) an.

10) Zentrieren Sie die Halterung (C) innerhalb des
markierten Umrisses; zeichnen Sie die Bohrlöcher
an und bohren Sie die Löcher für die Dübel (E) (Ø6
x 30). Befestigen Sie die Halterung (C) mit den
Dübelschrauben (D) (Ø4 x 30).

11) Bringen Sie das Teil (B) an, wenn das Innenrohr
(nicht mitgeliefert) einen Durchmesser von Ø120 hat.

12) Befestigen Sie das Innenrohr mit einer Schelle
(nicht mitgeliefert) entsprechend an (B) bzw. über
die Luftabzugsöffnung des Motors an.

13) Nach der Anbringung des Innenrohres setzen
Sie die untere Rohrverkleidung auf die
Dunstabzugshaube und befestigen Sie die obere
Rohrummantelung mit den Schrauben (G) (Ø3,9 x

13).

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht
möglich ist, kann die Dunstabzugshaube
mittels Aktivkohlefiltern so betrieben werden,
dass die Reinigung der Luft mit Umluftbetrieb
über diese Filter erfolgt.
Die Nutzungsdauer dieser Aktivkohlefilter
beträgt, je nachdem wie oft und wie lange Sie
das Gerät einschalten, zwischen drei bis sechs
Monaten. Diese Filter sind nicht wasch- oder
wiederverwendbar. Sie müssen nach der
Abnutzung erneuert werden.

Zeichnung 2 (S. 63)

1) Setzen Sie die Filter jeweils in das
Ansaugteil an beiden Seiten des Motors ein,
indem Sie die Filteröffnungen (A) in die Raster
(B) des Motorgehäuses einstecken.
Anschliessend drehen Sie in die auf der
Zeichnung angegebene Richtung.

2) Entfernen Sie die Rohrummantelung (E).
Bringen Sie den Diffuseur (C) über die
Luftabzugsöffnung des Motors an. Bringen Sie
die Rohrummantelung wieder an (E).

DE

9

Dear client:

Congratulations on your choice. We are sure
that this modern, functional and practical
appliance, made with top quality materials,
will fully satisfy your needs.
Please read every section of this
INSTRUCTIONS MANUAL before using your
kitchen hood for the first time, to ensure
maximum performance from the appliance
and to avoid breakdowns, which may be
caused by incorrect use, as well as to allow

GB

any minor problems to be solved.
Store this manual, as it will provide useful
information about your kitchen hood at all
times and will also help other people to use it.

Safety Instructions

• Please be aware of current local
regulations with reference to domestic
electrical fittings and gas eduction.

• Verify that the tension and frequency of the
network match those indicated on the label
located inside the kitchen hood.

• If the supply cable is damaged it should be
replaced by the manufacturer, the after­sales service or a suitably qualified person
in order to avoid hazard.

• Once the kitchen hood has been installed,
ensure that the mains cable to the network
is not in contact with any live metal edges.

• Avoid connecting the appliance to
conductors used as exits for fumes
produced by a non-electric energy source,
e.g.: boilers, chimneys, etc.

• If the extractor fan is going to be used
simultaneously with equipment powered by
a non-electric energy source, e.g.: gas
cookers, then the room must have
sufficient ventilation.

• Excessive fat accumulation in the kitchen
hood and metal filters is a fire risk and may
also cause dripping, therefore the inside of
the kitchen hood and the metal filters must
be cleaned at least once a month.

• The lower part of the kitchen hood must be
fitted at least 50 cm. over electric hobs and
65 cm. over gas or mixed hobs. FOLLOW
THE HOBS´ MANUFACTURER'S
MINIMUM RECOMMENDATIONS.

• Never leave gas hobs lit if not covered by a

container. The fat accumulated in the filters
may drip or catch fire when the
temperature increases.

• Avoid cooking under the kitchen hood if the
metal filters are not fitted, e.g.: while they
are being cleaned in the dishwasher.

• You must not produce flames under the
kitchen hood.

• Disconnect the appliance before any
interior manipulation, e.g. during cleaning
or maintenance.

• We recommend the use of gloves and to
be extremely careful when cleaning the
kitchen hood's interior.

• Your kitchen hood is designed for domestic
use and only for extraction and purification
of fumes produced during food
preparation. It will be your responsibility if it
is used for other purposes, which may be
dangerous. The manufacturer cannot
accept responsibility for damage caused
by improper use of the appliance.

• For repairs please contact the nearest
TEKA Technical Assistance Service, and
always use genuine spare parts. Repairs
or modifications carried out by unqualified
personnel can cause malfunctions or may
damage the appliance, putting your safety
in danger.

• This appliance is marked according to the
European directive 2002/96/EC on “Waste
Electrical and Electronic Equipment”
(WEEE). This guideline is the frame of a
European-wide validity of return and
recycling on Waste Electrical and
Electronic Equipment, .

• When the cooker hood is run at the same
time as other than electrical appliance or
equipment with different energy source,
the air extraction (underpressure) must no

-5

be higher than 4Pa (4 x 10

bar).

• The appliance is not intended for use by
young children or infirm persons without
supervision. Young children should be
supervised to ensure they do not play with
the appliance.

10

Index

Instructions for use

Page

Description of the appliance 11

Instructions for use 11

Cleaning and maintenance 12

Problem solving 12

Sizes and specifications 12

Accessories supplied 13

Installation 13

Active charcoal filters 13

Description of the appliance

A Electronic programmer control box

with iluminated buttons to control
speed and light.

B Metal filters.
C Lamp with two bulbs - 20 W (G-4).
D, E Vertically adjustable tubecovers.
F Decorative part.

You may control the kitchen hood by
operating the controls as shown in the
diagram.

GB

Switch on the extractor fan a few minutes
before you start to cook in order to ensure that
a steady air flow has been established before
fumes appear.

Allow the extractor fan to run for several
minutes after you have finished cooking
(between 3 to 5 minutes) in order to expel all
the grease from the outlet duct. This prevents
the return of grease, smoke and smells.

Programming timer

Proceed as follows:

1.- Choose the required speed.

2.- Press "timer". The light will begin to flash.

The duration of the “timer” is 10 min.

During the programmed time, fan speed can
be changed.

The intensive speed is autoprogramed and
will change to speed 2 after approximately 10
minutes.

11

Cleaning and maintenance

During cleaning and maintenance work,
make sure the safety instructions set out
on page 10 are complied with.

Cleaning the hood body

• If your kitchen hood is made from stainless
steel, use proprietary cleaners mentioned
in the product instructions.

• If your kitchen hood is painted, use
lukewarm water and a neutral soap.

GB

• Never use metallic scourers, nor abrasive
or corrosive products.

• Dry the kitchen hood using a cloth that
does not produce fibres.

• The use of vapour cleaners is not
recommended.

Cleaning the metal filters

To remove the filters from their fittings, press
lightly on the locks and then pull them off.

The metal filters can be cleaned by soaking
them in hot water with neutral detergent until
the fat dissolves and then rinsing them under
the tap or using special anti-grease products.
They can also be washed in a dishwasher. In
this case, it is advisable to stack them
vertically to avoid food residues to stick to
them.

Cleaning in a dishwasher may damage the
metallic surface (blackening it), although this
will not affect its fat retention capacity.

Once clean, leave them to dry off and then fit
them onto the kitchen hood.

Changing light bulbs

Proceed as follows:

• Unscrew the lamp trim cover.

• Change the broken/ burnt out lamp.
Maximum lamp power is 20 W (G-4).

• Screw the lamp trim cover.

_________________________________________________________

Problem solving

Proceed with the following checks before calling the Technical Service:

Sizes and specifications

See page 62.

TEKA INDUSTRIAL S.A. reserves the right to make changes and corrections to its products as
it deems necessary, without altering their basic characteristics.

12

Accesories supplied

1 150/ 120 mm reduction.
2 Support for tubecover.
2 Wall support.
6 Wall plugs (Ø8 x 40).
6 Long bolts (Ø5 x 45).
4 Wall plugs (Ø6 x 30).
4 Long bolts (Ø4 x 30).
2 Ø6,4 x Ø18, washers.
2 Ø6,4 x Ø12, washers.
2 Screws (Ø3,9 x 13).
4 Screws M4 x 12.
2 Clips.

Installation

Fig. 1 (Page 63)
On installing the kitchen hood make sure

that the Safety Instructions set out on page
10 are complied with.

To obtain optimum performance, the external
conduct must not be more than FOUR
METRES long, have no more than two 90°
angles and its diameter must be at least Ø120.

1) Trace and drill the points for fitting the wall
plugs onto the wall (P) (Ø8 x 40) and (J) (Ø6 x

30).

2) Attach the Supports (O) to the wall using the
long bolts (Q) (Ø5 x 45) and the support (H)
with the long bolts (I) (Ø4 x 30), as in figure 1.

3) Hang the kitchen hood onto the mounted
supports (O). Straighten the appliance by
tightening the long bolts (L) (M4 x 12).

4) Trace the location of the wall plugs (R) (Ø8
x 40), through the inside of the kitchen hood.

5) Take the kitchen hood off.

6) Drill into the wall and fit the wall plugs (R)
(Ø8 x 40).

7) Hang the kitchen hood; tighten the screws
(M) (M4 x 12) with the washers (A3) (Ø6,4 x
Ø12) and the long bolts (S) (Ø5 x 45) with the
washers (T) (Ø6,4 x Ø18).

8) Mount the tubecovers, attaching the lower
one to the support (H) as per the detail in figure

1. Lift the upper tubecover up to the desired
height and mark its shape on the wall. Remove
the tubecovers.

9) Fit the clips (F) to the support (C).

10) Centre the support (C) around the shape
marked; trace and drill the fixing points for the
wall plugs (E) (Ø6 x 30). Attach the support (C)
with the long bolts (D) (Ø4 x 30).

11) Fit the part (B) if the inner tube (not
supplied) is Ø120.

12) Attach the inner tube with a clamp (not
supplied) to (B) or on to the motor's air outlet
vent as the case may be.

13) Once the inner tube is fitted, fit the lower
tubecover around the extractor fan outlet and
attach the upper tubecover with the screws (G)
(Ø3,9 x 13).

Active charcoal filters (Optional)

When exterior gas extraction is not possible,
then the kitchen hood may be set to purify the
air by recycling it through active charcoal
filters.

The active charcoal filters have an active life of
between three to six months, depending on
the individual conditions of use. These filters
cannot be washed nor regenerated. They must
be replaced once their useful life comes to an
end.

Fig. 2 (Page 63)

1) Put the filters into the lateral draught section
of the motor making the holes in the filters
match up (A) with the pivots (B) of the motor
carcass. Turn as indicated in the diagram.

2) Remove the tubecovers (E). Fit the diffuser
(C) on to the motor's air outlet vent. Fit the
tubecovers back on (E).

GB

13

Cher client, toutes nos félicitations! Vous avez
fait un excellent choix. Nous sommes sûrs et
certains que cet appareil, moderne,
fonctionnel et pratique qui a été construit avec
des matériaux de première qualité, pourra
largement répondre à vos besoins.

Avant d'utiliser la hotte pour la première fois,
lisez attentivement les sections de ce
MANUEL D'INSTRUCTIONS. Cela vous
permettra non seulement d'obtenir un meilleur
rendement de l'appareil mais aussi d'éviter les
pannes qui pourraient se produire par la suite,
en cas de mauvaise utilisation de l'appareil ;
par ailleurs, cela vous permettra surtout de
résoudre les petits problèmes auxquels vous

FR

pourrez être confrontés.
Conservez ce manuel, il vous fournira, à tout

moment, une information utile concernant
votre hotte et facilitera, par ailleurs, son
utilisation à d'autres personnes.

Instructions de Sécurité

• Respectez les dispositions légales en vigueur
aussi bien concernant les installations
électriques domestiques que concernant les
dégagements de gaz.

• Vérifiez si la tension tout comme la fréquence du
réseau correspondent bien avec celles
indiquées sur l'étiquette située à l'intérieur de la
hotte.

• Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, par son service
post vente ou par du personnel qualifié afin
d’éviter un danger.

• Une fois que la hotte a été installée, faites en
sorte que le câble d'alimentation qui doit être
branché sur le réseau ne soit pas en contact
avec des arêtes métalliques vivantes.

• Évitez de brancher l'appareil à des conduits
devant être utilisés pour le dégagement de
fumées produites par une source d'énergie
différente à l´électrique par exemple;
chaudières, cheminées,etc.

• Dans la pièce, la ventilation doit être adéquate
dans le cas où la hotte serait utilisée en même
temps que des appareils devant être branchés
sur une source d'énergie différente à l´électrique
par exemple; cuisinières à gaz, etc.

• L'accumulation excessive de graisse dans la
hotte tout comme dans les filtres métalliques
peut provoquer des incendies et des
égouttements, c'est pourquoi il est nécessaire
de laver l'intérieur de la hotte et des filtres

14

métalliques au moins une fois par mois.

• La partie inférieure de la hotte doit être située au
moins à 50 cm. de haut sur des plaques
électriques et à 65 cm., sur des plaques à gaz
ou mixtes. RESPECTEZ LES INDICATIONS
FONDAMENTALES DU FABRICANT DE LA
PLAQUE À CUISSON.

• Ne jamais laisser les brûleurs à gaz allumés
sans placer un récipient dessus. La graisse
accumulée dans les filtres peut dégoutter ou
s'enflammer à cause de l'augmentation de
température.

• Éviter de faire la cuisine sous la hotte si les
filtres métalliques ne se trouvent pas à leur
place, par exemple; pendant qu'ils sont nettoyés
dans le lave-vaisselle.

• Il est interdit de flamber sous la hotte.

• Débrancher l'appareil avant de faire n'importe
quelle manipulation à l'intérieur de ce dernier ;
par exemple, pendant le nettoyage ou
l'entretien.

• Nous vous recommandons d'utiliser des gants et
de prendre toutes les précautions nécessaires
au moment de nettoyer l'intérieur de la hotte.

• La hotte est destinée à l'usage domestique et
exclusivement à l'extraction et à la purification
des gaz produits par la préparation d'aliments.
L'utilisation à d'autres fins est sous votre entière
responsabilité et peut être dangereuse. Le
fabricant ne se responsabilise pas des
dommages causés par une mauvaise utilisation
de l'appareil.

• Pour tout type de réparation, veuillez vous
adresser au Service d'Assistance Technique de
TEKA le plus proche, et utiliser toujours des
pièces de rechange originales. Les réparations
ou modifications réalisées par un personnel non
qualifié peuvent causer des dommages à
l'appareil ou peuvent entraîner un mauvais fonc­tionnement et peuvent même mettre en danger
votre propre sécurité.

• Cet appareil respecte la directive européenne
2002/96/CE relative aux appareils électriques et
électroniques usagés “Waste Electrical and
Electronic Equipment” (WEEE). La directive
définit le cadre pour une reprise et une
récupération des appareils usagés applicables
dans les pays de la CE, .

• Lorsqu´on met en marche la hotte en même
temps que d´autres appareils alimentés par une
énergie autre qu´électrique, la sortie d´air ne doit
pas être supérieure à 4Pa (4 x 10

-5

bar).

Index

Mode d'emploi

Page

Description de l'appareil 15

Mode d'emploi 15

Nettoyage et Entretien 16

Si quelque chose ne marche pas 16

Dimensions et caractéristiques 16

Accessoires livrés 17

Installation 17

Filtres à charbon actif 17

Description de l'appareil

A Commande électronique servant à

programmer, dotée de boutons
illumniés destinés à contrôler la
vitesse et la lumière.

B Filtres métalliques.
C Lampes dotées de deux ampoules - 20

W (G-4).

D, E Couvre-tuyaux, réglables en hauteur.

F Elément décoratif.

En appuyant sur la commande comme cela
est indiqué sur la figure, vous pourrez
contrôler les fonctions de la hotte.

FR

Afin d'obtenir une meilleure aspiration, nous
vous recommandons de mettre en marche la
hotte quelques minutes avant de faire la
cuisine pour que le flux d'air soit soutenu et
stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques
minutes après avoir fini de faire la cuisine
pour que les fumées tout comme les odeurs
soient entièrement évacuées à l'extérieur.

Programmation du temps d'aspiration

Procédez de la façon suivante:

1.- Choisissez la vitesse d'aspiration
souhaitée.

2.- Appuyez sur "Temporisateur". La lumière
commence à clignoter.
La duration du “Temporisaterur” est 10min.
Pendant la durée programmée vous pourrez
changer la vitesse d´aspiration.

La vitesse intensive est autoprogrammée et
passera à la vitesse 2 après environ 10
minutes.

15

Nettoyage et entretien

Au moment de procéder au nettoyage et à
l'entretien, veuillez respecter les
instructions de Sécurité indiquées à la
page 14.

Nettoyage du corps de la hotte

• Si votre hotte est en acier inoxydable,
utilisez des produits de nettoyage
spécialisés pour ce type de matériau en
suivant les instructions du fabricant du
produit.

• Si votre hotte est peinte, utilisez de l'eau
tiède et du savon neutre. Éviter d'utiliser
des produits contenant des substances

FR

corrosives, abrasives ou dissolvantes.

• N'utilisez, en aucun cas, des éponges
métalliques ni des produits abrasifs ou
corrosifs.

• Séchez la hotte en utilisant un linge ne
contenant pas des pilosités.

• Il n´est pas conseillé d´utiliser des
appareils de nettoyage à vapeur.

Nettoyage des filtres métalliques

Pour retirer les filtres de l'endroit où ils sont
placés, exercez une légère pression sur les
dispositifs d'enclavement et ensuite, tirez.

Les filtres métalliques peuvent être nettoyés
en les plongeant dans de l'eau chaude
contenant du détergent neutre jusqu'à ce que
la graisse disparaisse et ensuite en les rinçant
sous le jet de l'eau du robinet ou en utilisant
des produits spécifiques pour la graisse. De
même, ils peuvent être lavés dans un lave­vaisselle.
Dans ce cas, il est recommandé de le faire en
les plaçant verticalement pour éviter que des
restes de nourriture ne se déposent dessus.
Le fait de laver les filtres dans un lave­vaisselle peut détériorer la surface métallique
(en la noircissant) sans pour autant que cela
n'ait des répercussions sur leur capacité de
retention de graisses.
Une fois qu'ils sont propres, il faudra les
laisser sécher en plein air et ensuite les placer
dans la hotte.

Changement des ampoules

Procédez de la façon suivante:

• Dévissez et enlevez la plaque décorative.

• Changez l'ampoule abîmée/ grillée. La
puissance maximum des ampoules est de
20 W (G-4).

• Vissez la plaque décorative.

_________________________________________________________

Si quelque chose ne marche pas

Avant d'appeler le Service Technique, procédez aux vérifications suivantes:

Dimensions Caractéristiques

Voir page 62.

La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses appareils les
modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques
fondamentales.

16

Accessoires livrés

1 Réduction 150/ 120 mm.

2 Support pour couvre-tuyau.
2 Supports mur.
6 Sabot de retenue (Ø8 x 40).
6 Vis à bois (Ø5 x 45).
4 Sabot de retenue (Ø6 x 30).
4 Vis à bois (Ø4 x 30).
2 Rondelles (Ø6,4 x Ø12).
2 Rondelles (Ø6,4 x Ø18).
2 Vis (Ø3,9 x 13).
4 Vis M4 x 12.
2 Agrafes.

Installation

Fig. 1 (Page 63)
Faites tout pour respecter les Instructions

de Sécurité indiquées à la page 14 au
moment d'installer la hotte.

Pour obtenir un meilleur rendement, la
conduite située à l'extérieur ne devra pas
dépasser les QUATRE MÈTRES et ne devra
pas non plus avoir plus de deux angles de 90°.
Par contre, elle devra avoir au moins Ø120 de
diamètre.

1) Tracez et perforez dans le mur les points
pour fixer les sabots de retenue (P) (Ø8 x 40)
et (J) (Ø6 x 30).

2) Vissez les supports (O) au mur à l'aide des
vis à bois (Q) (Ø5 X 45) et le support (H) à
l'aide des vis à bois (I) (Ø4 x 30), comme cela
est indiqué sur la figure 1.

3) Accrochez la hotte dans les supports
installés (O). Nivelez l'appareil en serrant les
vis (L) (M4 x 12).

4) Tracez le placement des sabots (R) (Ø8 x

40), à l'intérieur de la hotte.

5) Décrochez la hotte.

6) Perforez le mur et accrocher les sabots (R)
(Ø8 x 40).

7) Accrochez la hotte, serrez les vis (M) (M4 x

12) au moyen des rondelles (A3) (Ø6,4 x Ø12)
et à l'aide des vis à bois (S) (Ø5 x 45) au
moyen des rondelles (T) (Ø6,4 x Ø18).

8) Montez les couvre-tuyaux. En fixant la partie
inférieure sur le support (H) comme cela est
indiqué sur le croquis de la figure 1. Élevez le
couvre-tuyau supérieur jusqu'à l'endroit
souhaité et marquez son contour sur le mur.
Enlevez les couvre-tuyaux.

9) Placez les agrafes (F) dans le support (C).

10) Centrez le support (C) sur le contour
marqué; tracez et perforez les points de
fixation des sabots (E) (Ø6 x 30). Fixez le
support (C) avec des vis à bois (D) (Ø4 x 30).

11) Placez la pièce (B) si le tuyau intérieur (non
livré) est Ø120.

12) Fixez le tuyau intérieur avec un collier (non
livré) à (B) ou dans la zone d´évacuation d´air
du moteur selon le cas.

13) Une fois que le tuyau intérieur est placé,
placez le couvre-tuyau inférieur sur la hotte et
fixez le couvre-tuyau supérieur avec des vis
(G) (Ø3,9 x 13).

Filtres à charbon actif (facultatif)

Dans le cas où il serait impossible d'évacuer le
gaz à l'extérieur, la hotte peut être placée pour
purifier l'air en le faisant passer à nouveau
dans les filtres à charbon actif.

Les filtres à charbon actif peuvent durer entre
trois et six mois, selon la façon dont ils sont
utilisés par tout un chacun. Ces filtres ne sont
pas lavables et ne peuvent pas être regénérés
non plus. Une fois qu'ils sont âbimés, il faut les
remplacer.

Fig. 2 (Page 63)

1) Placez les filtres dans la section latérale
d'aspiration du moteur en faisant correspondre
les orifices des filtres (A) avec les pivots (B) de
la carcasse du moteur. Tournez dans le sens
qui est indiqué sur la figure.

2) Enlevez les couvre-tuyaux (E). Placez le
diffuseur (C) dans la zone d'évacuation d'air du
moteur. Replacez les couvre-tuyaux (E).

FR

17

Estimado cliente:

Parabéns pela sua preferência. Estamos
certos que este aparelho, moderno, funcional
e prático, construído com materiais de
primeira qualidade, irá satisfazer plenamente
as suas necessidades.
Leia todas as secções deste MANUAL DE
INSTRUÇÕES antes de utilizar o exaustor de
campânula pela primeira vez, a fim de obter o
máximo rendimento do aparelho e evitar
avarias provocadas por uma utilização
incorrecta, permitindo-lhe ainda solucionar
pequenos problemas.
Guarde este manual, pois fornecer-lhe-á
informações úteis sobre o seu exaustor em
qualquer altura e facilitará a utilização do

PT

mesmo por outras pessoas.

Instruções de Segurança

• Respeite as normas locais em vigor que
regulam as instalações eléctricas domésticas e
evacuação de gases.

• Certifique-se que a tensão e frequência da rede
correspondem às indicadas na etiqueta situada
no interior do exaustor.

• Se o cabo de alimentação estiver danificado,
este deve ser substituido pelo fabricante, pelo
serviço técnico ou por pessoal qualificado de
modo a evitar perigo.

• Uma vez instalado o exaustor, certifique-se que
o cabo de alimentação à rede não está em
contacto com arestas metálicas vivas.

• Evite ligar o aparelho a condutas utilizadas para
a evacuação de fumos originados por uma
energia que não seja eléctrica. Por exemplo:
caldeiras, chaminés, etc.

• O compartimento deve estar provido de uma
ventilação adequada se o exaustor for utilizado,
simultaneamente, com aparelhos alimentados
por uma energia que não seja eléctrica. Por
exemplo: cozinhas a gás.

• A acumulação excessiva de gordura no
exaustor e filtros metálicos aumenta o risco de
incêndio e saturação, sendo, por isso,
necessário lavar a parte interior do exaustor e
os filtros metálicos pelo menos uma vez por
mês.

• A parte inferior do exaustor deve estar, no

mínimo, a 50 cm de altura das placas de fogão
eléctricas e a 65 cm das placas a gás ou mistas.
OBSERVE AS INDICAÇÕES MíNIMAS DO
FABRICANTE DO FOGÃO.

• Nunca deixe os bicos do fogão acesos sem que
tenham um recipiente a cobri-los. A gordura
acumulada nos filtros pode escorrer ou inflamar­se devido ao aumento de temperatura.

• Evite cozinhar por baixo do exaustor se os filtros
metálicos não estiverem colocados, por
exemplo: enquanto estiverem a ser lavados na
máquina de lavar a loiça.

• Não deve flamejar debaixo do exaustor.

• Desligue o aparelho antes de efectuar qualquer
manipulação no seu interior. Por exemplo:
durante a limpeza ou manutenção.

• Recomendamos o uso de luvas e extrema
precaução durante a limpeza do interior do
exaustor.

• O seu exaustor destina-se a uso doméstico e
unicamente para a extracção e purificação dos
gases provenientes da preparação de
alimentos. A sua utilização para outros fins é da
sua inteira responsabilidade e pode ser
perigosa. O fabricante não se responsabiliza por
danos causados por uma utilização indevida do
aparelho.

• Para qualquer reparação, deverá dirigir-se ao
Serviço de Assistência Técnica da TEKA mais
próximo e utilizar sempre peças originais. As
reparações ou modificações realizadas por
pessoal não qualificado podem originar danos
no aparelho ou um mau funcionamento,
colocando em perigo a sua segurança.

• Este aparelho cumpre com a Directiva Europeia
2002/96/CE sobre aparelhos eléctricos e
electrónicos identificada como “Resíduos de
Aparelhos Eléctricos e Electrónicos”. A directiva
proporciona um ponto padrão válido para toda a
União europeia para a recolha e reciclagem dos
resíduos dos aparelhos eléctricos e
electrónicos, .

• Quando a Chaminé de cozinha se liga ao
mesmo tempo de outros electrodomésticos com
energia distinta da eléctrica, a saída de ar não
deve ser superior a 4Pa (4 x 10

-5

bar).

18

Índice

Instruções de Utilização

Página

Descrição do aparelho 19

Instruções de utilização 19

Limpeza e manutenção 20

Em caso de alguma avaria 20

Dimensões e características 20

Acessórios fornecidos 21

Instalação 21

Filtros de carbono activo 21

Descrição do Aparelho

A Comando electrónico de programação

com botãos para controlar a
velocidade.

B Filtros metálicos.
C Lâmpada com dois pontos de luz - 20

W (G-4).

D, E Condutas, reguláveis em altura.

F Elemento decorativo.

Ao accionar o comando como indica a figura
poderá controlar as funções do exaustor.

PT

Para conseguir uma melhor aspiração,
recomendamos que ponha o exaustor em
funcionamento uns minutos antes de cozinhar
para que o fluxo de ar seja contínuo e estável
no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em
funcionamento uns minutos depois de
cozinhar para que a totalidade dos fumos e
odores sejam aspirados para o exterior.

Programação de tempo de aspiração

Proceda do seguinte modo:

1.- Seleccione a velocidade de aspiração

desejada.

2.- Pressione no "temporizador". A luz

começará a piscar.

A duracão do tempo de programação é de 10
min.

Durante o tempo programado pode alterar a
velocidade de aspiracão

A velocidade intensiva é autoprogramada e
passará para a velocidade 2, decorridos apro­ximadamente 10 minutos.

19

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e
manutenção, certifique-se que cumpre as
instruções de Segurança indicadas na
página 18.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável
deve utilizar produtos específicos para
este material, conforme as instruções do
fornecedor do produto.

• Se o seu exaustor for pintado, utilize água
tépida e sabão neutro. Evite usar produtos
com substâncias corrosivas, abrasivas ou
dissolventes.

• Nunca utilize esfregões metálicos nem
produtos abrasivos ou corrosivos.

• Seque o exaustor com um pano que não

PT

liberte pêlos.

• Não é aconselhável a utilização de
produtos de limpeza por vapor , para
realizar esta tarefa.

Limpeza dos Filtros Metálicos

Para retirar os filtros faça uma ligeira pressão
sobre os encaixes e retire-os.

Os filtros metálicos podem ser limpos
deixando-os em água quente e detergente
neutro até que a gordura se dissolva e
enxugando-os debaixo da torneira ou
utilizando produtos próprios para gordura.
Também podem ser lavados na máquina de
lavar a loiça. Neste caso, é aconselhável
colocar os filtros na vertical a fim de evitar que
se depositem restos de comida nos mesmos.

A lavagem dos filtros na máquina de lavar
loiça pode deteriorar a superfície metálica
(enegrecendo-a), no entanto não afecta a sua
capacidade de retenção de gorduras.

Uma vez limpos, deixe os filtros secar ao ar e
depois volte a colocá-los no exaustor.

Substituição de Luzes

Proceda do seguinte modo:

• Desenrosque a lâmpada do casquilho.

• Troque a lâmpada avariada/ fundida. A
potência máxima das lâmpadas é de 20 W
(G-4).

• Enrosque a lâmpada no casquilho.

_________________________________________________________

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Dimensões e Características

Veja na página 62.
A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações

que considerar necessárias sem prejuízo das suas características básicas.

20
