Ati achizitionat o plita vitroceramica avand comenzi de tip Touch-Control. Capitolele 2 si 3 ale acestui Ghid de Utilizare contin informatii referitoare la posibilitatea utilizarii pentru un timp indelungat a plitei dvs. Acest Ghid de Utilizare poate fi folosit pentru mai multe tipuri de plite. Placuta de caracteristici de pe coperta acestui ghid va indica tipul de plita pe care l-ati achizitionat.

Cuprins

1. Functii

1.1 Noua dvs. plita

1.2 Butoane Touch-Control

1.3 Functii Touch-Control

2. Atentionari

.1 Observatii despre tipuri de vase

2.2 Important

3. Curatarea si intretinerea

4. Montarea

.1 Sectiunea suprafetei de lucru a cuptorului

4.2 Instalarea

4.3 Conexiunea electrica

4.4 Reparatii

12 2

24031

Page 3

1. Functii

1.1 Noua dvs. plita cu functionare Touch-Control

Acest ghid este pentru modelele: GKST 30

1.2

Panou de control cu Touch-Control

Dupa stabilirea tensiunii de alimentare (conexiunea la retea), este efectuata un test al unitatii de control (reglarea calibrarii). Dupa aceea, unitatea de control se va afla in modul standby.

Aceasta se

In timpul reglarii calibrarii, pe afisajul zonei de preparare se va aprinde un semn de minus . va stinge daca este efectuata cu succes calibrarea. Tastele nu trebuie acoperite de obiecte sau orice altceva in timpul calibrarii.

Zona preparare dubla

Buton pornit/oprit (oprirea de urgenta)



Tasta plus



Tasta minus

 

Afisaj nivel preparare Tasta blocare

 

Indicator blocare Tasta circuit dublu

 

Lampa control tasta circuit dublu

Gratar Zona pentru prajit



Functii Touch-Control

1.3

Fiecare apasare a tastelor este intotdeauna confirmata de un semnal acustic

Apasand butonul pornit/oprit va porni sistemul de control. Se va aprinde un pentru indicatoarele nivelului de preparare . Urmatoarea operatiune trebuie efectuata in urmatoarele , altfel sistemul de control

se va opri automat. Daca este apasata tasta minus , este afisat nivelul de preparare 4. Apoi, se poate selecta un nivel de preparare intre 0 si 9 cu tasta plus sau minus. Tasta minus poate fi folosita pentru a cobori nivelul de preparare la ; daca tastele minus si plus sunt apasate in acelasi timp, nivelul de preparare se poate opri in mod direct. Va aparea un "0" care se va stinge dupa 10 secunde.

24031 13





In toate cazurile, sistemul de control poate fi oprit in orice moment apasand tasta pornit/oprit .





“0”

“0

”

10 secunde

+



Page 4

Tabel intervale de timp

Edited by Foxit PDF Editor Copyright (c) by Foxit Software Company, 2004 - 2007

For Evaluation Only.

Intensificare fierbere

Aceasta functie faciliteaza prepararea alimentelor. Zona de preparare este incalzita automat la maxim si la un moment dat (vezi tabelul) va reveni la nivelul de preparare care a fost selectat inainte. Daca o zona de preparare este pornita cu tasta plus va fi afisat nivelul de preparare 9. Intensificarea fierberii

este si se aprinde virgula zecimala. Orice tasta

activata

suplimentara trebuie apasata in , altfel virgula zecimala se va stinge iar intensificarea fierberii nu va mai fi activa. Selectati un nivel de preparare intre 9 si 0 cu tasta minus.

Impulsul intensificarii fierberii ramane activat

zecimala este aprinsa. Daca este apasata o tasta dupa ce virgula zecimala s-a stins, atunci intensificarea fierberii nu

mai este activa.

timpul intensificarii fierberii, intervalul de intensificare a fierberii

(vezi tabelul) este calculat automat.

Daca nivelul de preparare este modificat in

10 secunde



iar virgula

Nivel preparare PB (s)

= Intensificarea fierberii,

in secunde

182 2164 3264 4328 5410 682 7164 8164 9—

Pornirea celui de-al doilea element

Se poate stabili o conexiune pentru doua circuite pentru zona de preparare respectiva dupa ce a fost pornita zona de preparare corespunzatoare. Selectati nivelul de preparare dorit intre 1 si 9. Pornitit cel de-al doilea element de incalzire cu o tasta pentru circuit dublu . Lampa de control a zonei de preparare selectate se va aprinde. Circuitul de incalzire exterior este oprit apasand din nou tasta de circuit dublu . Lampa de control nu va mai fi aprinsa.









Blocarea

Apasand tasta de blocare timp de aprox. 2 secunde (se va aprinde indicatorul de blocare ), toate butoanele, cu exceptia butonului PORNIT/OPRIT, vor fi blocate pentru a nu fi apasate din greseala. Indicatorul de blocare se va stinge apoi dupa aprox. 2 secunde, totusi, . Daca se va apasa orice tasta indicatorul de blocare (6) se va aprinde din nou pentru aprox. 2 secunde.

Urmatoarele comenzi pot fi folosite in continuare:

•

Oprirea cu tasta PORNIT/OPRIT (oprirea de urgenta)

• Oprirea prin apasarea simultana a tastelor plus si minus.

• Deblocarea.

Pentru deblocare trebuie sa apasati din nou tasta de blocare . Indicatorul de blocare se va aprinde pentru aprox. 2 secunde si apoi se va stinge din nou. Blocarea nu mai este astfel activa.

Afisarea caldurii reziduale

Caldura reziduala va fi afisata printr-un "H" iluminat pe afisajul nivelului de preparare corespunzator.

 

blocarea este inca activa



14 2

24031

Page 5

Edited by Foxit PDF Editor Copyright (c) by Foxit Software Company, 2004 - 2007

For Evaluation Only.

Oprirea de siguranta

Timpul maxim de functionare pentru fiecare zona individuala de preparare este limitat, iar detaliile sunt prezentate in tabelul cu intervale alaturat. Atunci cand prin oprirea de siguranta s-a oprit si sistemul de "touch control", pe afisajul nivelului de preparare



se va aprinde un "H" daca a mai ramas caldura reziduala.

Apasand tasta pornit/oprit sistemul de control este pregatit pentru

functionare din nou.

Daca sunt apasate mai multe taste simultan - cu exceptia tastelor minus si plus - sistemul de control nu va recunoaste aceasta comanda. Daca una sau mai multe taste sunt activate mai mult de , de exemplu prin varsarea continutului fierberii sau din cauza greutatii vasului, sistemul de control va considera acest lucru ca pe o eroare si se va opri automat.

10 secunde

Tabel intervale de timp

T = timp maxim de functionare,

in ore

Nivel preparare MOT (h)

110 25 35 44 53 62 72 82 91

24031 15

Page 6

Edited by Foxit PDF Editor Copyright (c) by Foxit Software Company, 2004 - 2007

For Evaluation Only.

Atentionari

2.1 Observatii despre tipurile de vase adecvate

Folositi doar oale si tigai cu baza tare, plata si cat se poate de groasa. Acest lucru este esential mai ales atunci cand prepararea se face la temperaturi crescute, de ex. cand se prajesc alimente in ulei incins. Vasele cu baza denivelata favorizeaza prelungirea timpului de preparare si cresterea consumului de energie. Cele mai bune rezultate

de transmitere a caldurii se obtin atunci cand vasele si zona de preparare au aceeasi dimensiune.

Folositi intotdeauna un capac. Daca nu asezati un capac peste vas energia va fi risipita. Pentru a gati direct pe zona de preparare, putei folosi ustensile de gatit facute din sticla sau portelan daca acestea au baza nivelata prin lustruire. Urmati instructiunile producatorului. Indepartati intotdeauna cantitatea de mancare care se afla in exces in timpul prepararii.

Curatati plita inainte de a o folosi pentru prima data. Dupa aceea, porniti elementele la nivelul cel mai ridicat, unul cate unul, fara vase deasupra, pentru trei minute, pentru a elimina orice miros care apare la prima punere in functiune, sau pentru ca orice urma de umezeala din elementul de incalzire sa se evapore. Acest lucru este esential pentru functionarea corecta a circuitelor electronice.

Important

2.2

Atentie: Suprafetele zonelor de incalzire si de preparare devin foarte incinse in timpul prepararii.

Pe tot parcursul prepararii nu lasati copiii sa se apropie de plita.

Aveti grija intotdeauna sa nu scapati obiecte tari deasupra zonei de preparare. In anumite situatii, materialul acestei zone este sensibil la presiuni si tensiuni mecanice. O lovitura puternica intr-o zona mica poate provoca

spargerea plitei ceramice. Daca in urma unei manipulari neglijente, plita se sparge, se crapa sau se fisureaza, aceasta

trebuie scoasa imediat din functiune si decuplata de la retea. Pentru acest lucru, opriti butonul de siguranta pentru conectarea la cuptor din cutia sigurantei. Contactati departamentul de Servicii pentru Clienti. Nu folositi plita ceramica pentru depozitare! Nu preparati alimentele in folie de aluminu sau in recipiente de plastic pe zona de preparare incinsa. Nu porniti plita daca nu o veti utiliza pentru prepararea alimentelor. Nu asezati obiecte inflamabile, volatile sau care se pot deforma din cauza caldurii, direct sub plita. Nu lasati alimentele nesupravegheate atunci cand sunt preparate cu grasimi sau ulei. Uleiul care se supraincalzeste poate lua foc. Nu turnati niciodata apa in uleiul sau grasimea incinsa. Exista pericol de arsuri! Acoperiti vasul pentru a stinge flacara si opriti zona de preparare. Lasati vasul sa se raceasca pe zona de preparare.

Nu curatati plita vitroceramica cu un dispozitiv de curatare cu aburi sau un aparat asemanator!

16 2

24031

Page 7

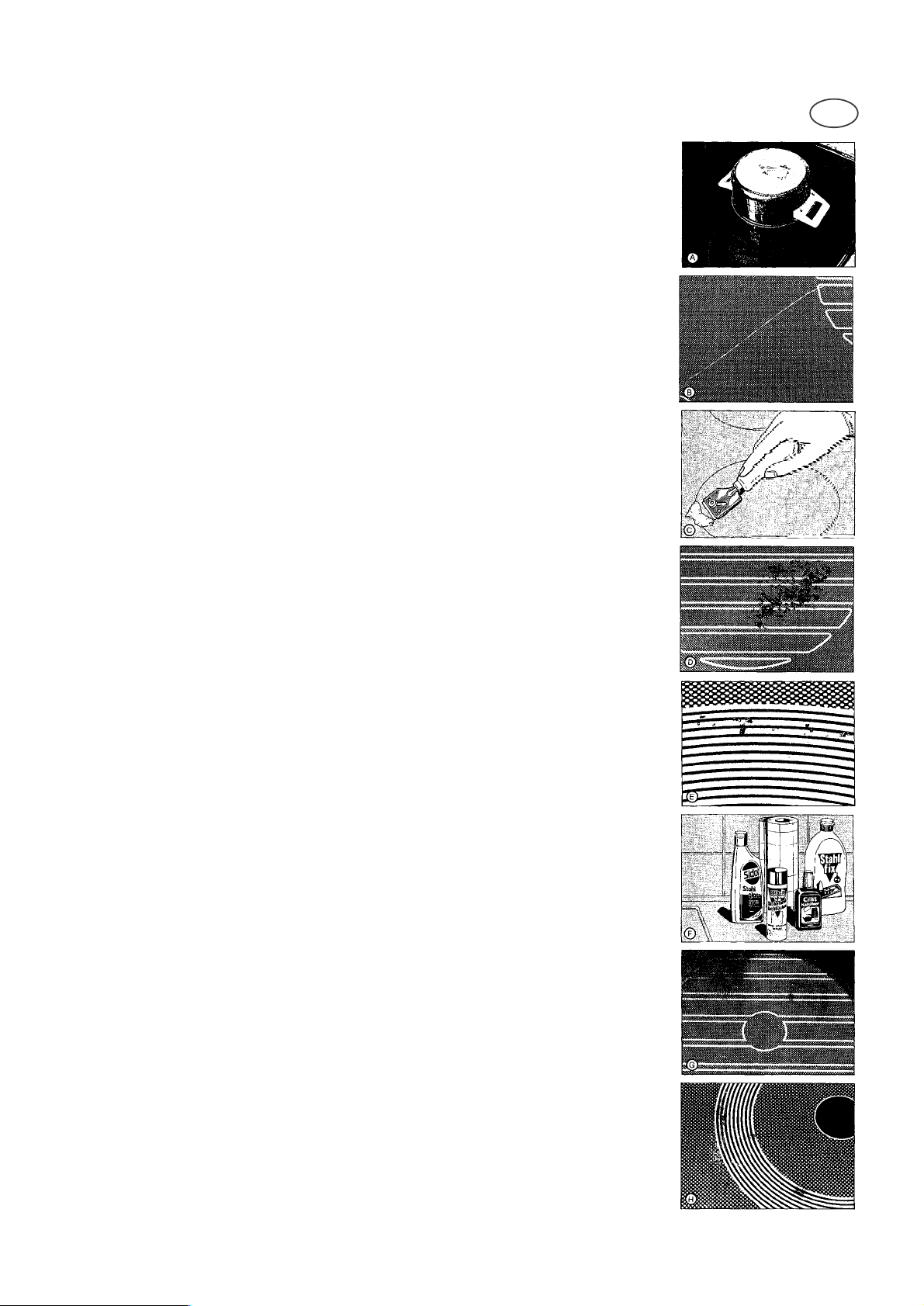

Curatarea si intretinerea

Curatati intotdeauna plita dupa ce s-a racit. Chiar si cea mai mica urma de murdarie va arde pe suprafata plitei atunci cand acesta va fi pornita. Folositi doar produse recomandate. Buretii metalici, buretii de curatare si prafurile abrazive zgarie suprafata plitei. Nu utilizati spray pentru cuptor pentru a curata plita deoarece are o actiune agresiva si deterioreaza suprafata acesteia.

Murdarire usoara

Folositi o carpa umeda sau apa calda pentru a indeparta urmele de murdarie superficiale. Clatiti cu apa rece si apoi uscati complet suprafata. Folositi otet, suc de lamaie sau un agent de dizolvare a calciului pentru indepartarea urmelor de apa de pe suprafata. Daca acesti agenti de dizolvare ajung pe cadrul plitei, stergeti cu o carpa uda, altfel cadrul isi va pierde luciul.

Murdarirea intensa

Folositi "Sidol Special pentru Otel Inoxidabil", "Stahlfix" sau "Cerafix" pentru indepartarea

murdariei intense. Aplicati substanta cu prosop de hartie si frecati pana patrunde in suprafata. Lasati sa-si faca efectul, apoi stergeti complet cu apa rece si uscati bine suprafata. Resturile de substante folosite pentru curatare pot avea o actiune agresiva asupra suprafetei atunci cand plita este reincalzita. Murdaria rezistenta si resturile arse pot fi indepartate cu ajutorul unei razuitoare din sticla . O astfel de razuitoare se poate achizitiona de la magazinele de produse pentru uz casnic, produse de vopsit si de la magazinele DIY sau de la departamentul de servicii pentru Clienti. Cand achizitonati razuitoarea aveti grija ca manerul acesteia sa nu fie din plastic, deoarece se va lipi de suprafata incinsa. Folositi cu grija razuitoarea. Exista risc de ranire!

Preparatele care contin zahar

deoarece pot provoca aparitia zgarieturilor dupa ce se vor usca. Pentru a preveni deteriorarea suprafetei, astfel de substante trebuie indepartate cat sunt inca fierbinti cu ajutorul razuitoarei de sticla , .

pot deteriora ireversibil suprafata vitroceramica



Modificarea culorii suprafetei ceramice

Aceste modificari nu afecteaza functionarea si stabilitatea vitroceramicii. Aceste modificari de culoare nu sunt modificari ale materialului, ci resturi de mancare arsa care nu au fost indepartate.

Decolorarea metalica irizata

vaselor sau de substantele de curatare neadecvate. Aceasta decolorare poate fi tratata cu mare dificultate utilizand "Sidol Special pentru Otel Inoxidabil" sau Stahlfix. Este posibil sa fie nevoie de mai multe curatari pentru a indeparta decolorarea.

Ornament uzat .

negre ca urmare a folosirii substantelor de curatare agresive si a vaselor cu baza

necorespunzatoare. Daca plita va fi ingrijita corect, va ramane intacta pentru mult

timp iar curatarea va fi facilitata.

Pentru ingrijirea plitei dvs. recomandam folosirea produsului "Cerafix".

Continutul ridicat de silicon al acestuia creaza o pelicula de protectie care tine

apa si impuritatile departe de suprafata. Murdaria ramane deasupra peliculei si poate fi indepartata cu usurinta. Curatati plita si zonele de preparare cu regularitate.

Cu timpul, ornamentul se va estompa si vor aparea pete

este cauzata de uzura provocata de baza



24031 17

Page 8

Edited by Foxit PDF Editor

For Evaluation Only.

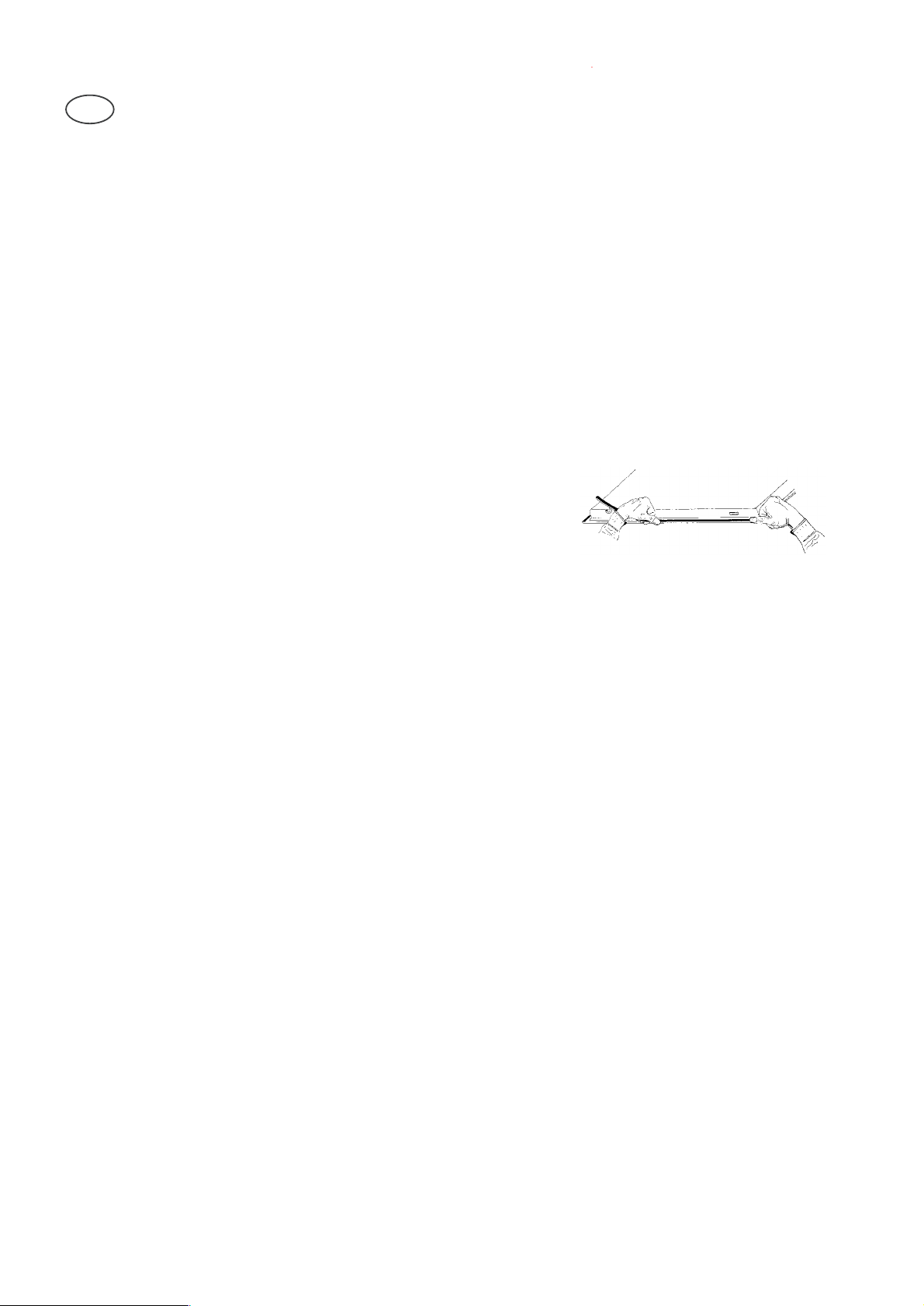

Curatarea gratarului

Mai intai folositi un abraziv (precum CERA-QUICK*) pentru a indeparta toate urmele de alimente si petele de grasime de pe zona incinsa si de pe gratar. Pentru a facilita curatarea, imediat dupa utilizarea gratarului, murdaria trebuie impinsa

dinspre zona care este inca fierbinte spre zona rece, deoarece astfel murdaria poate fi indepartata fara nicio dificultate

dupa ce dispozitivul se va raci.

Gratarul rece va putea fi apoi curatat de grasime cu detergent pentru vase, sters cu o carpa umeda si apoi uscat cu o carpa curata sau cu prosop de hartie. Alternativ, s-a dovedit eficienta curatarea cu un produs de curatare a geamurilor. Daca totusi vor ramane pete dupa aceste operatiuni de curatare, ele pot fi indepartate cu ajutorul unui produs destinat curatarii plitelor CERAN

Cu ajutorul unui prosop de hartie umezit cu cateva picaturi din substanta de curatare, se va freca intreaga suprafata a gratarului pana cand nu vor mai exista pete vizibile.

Intreaga suprafata a gratarului va fi apoi curatata imediat de mai multe ori cu o carpa umeda, dupa care va fi stearsa

pana se va usca.

Montarea

1 Decuparea suprafetei de lucru

Toate taieturile trebuie efectuate la corpurile de bucatarie si la suprafata de lucru, iar rumegusul si aschiile trebuie indepartate inainte de montarea

dispozitivului.

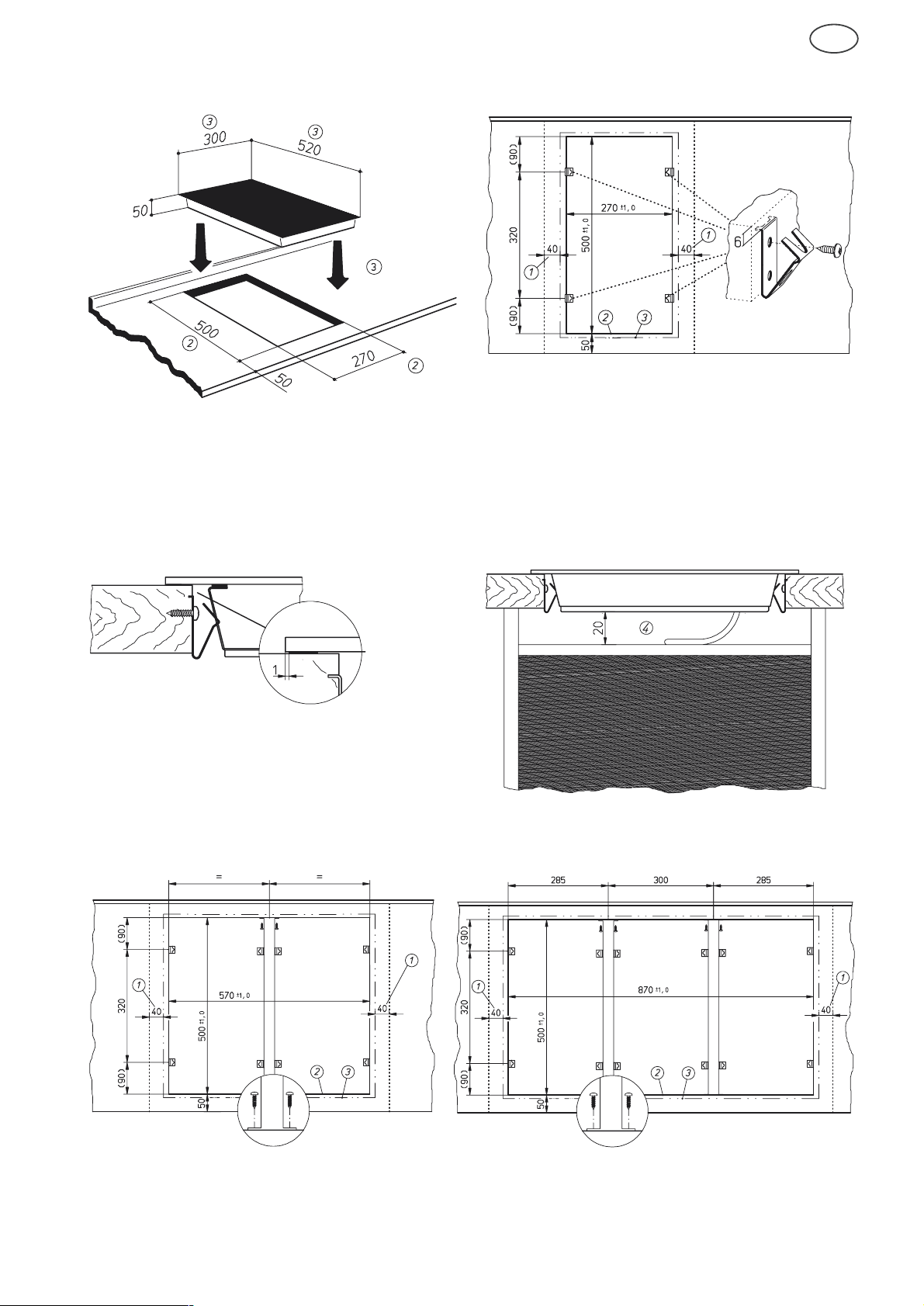

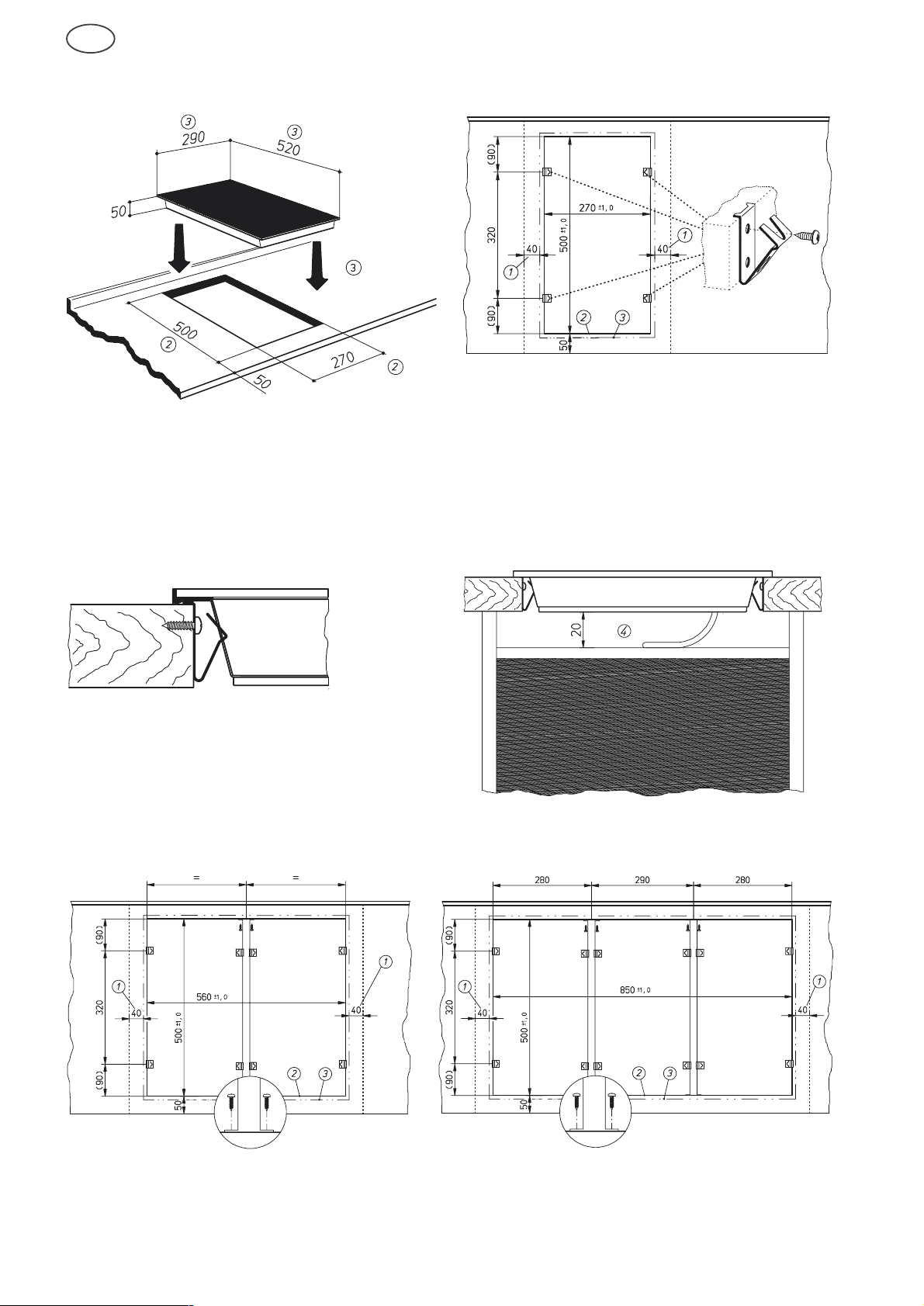

Dimensiunile nisei din suprafata de lucru se pot vedea in figura cu dimensiuni (fig. 1+2) Daca este posibil, deschiderea nu trebuie sa aiba mai putin de 50 mm

incepand din spatele suprafetei de lucru. In partea laterala, trebuie

sa existe o distanta de cel putin intre plita si corpul despartitor.

Sectiunile taiate trebuie acoperite cu vopsea de protectie hidrofuga.

(de exemplu Sidol Stahglanz, Stahlfix, WK-Top, Cillit [Germania]).

Suprafata de lucru si plita trebuie montate orizontal. O plita inclinata este supusa presiunii si astfel riscul spargerii acesteia este crescut.

4.2 Instalarea

Inainte de instalare, verificati daca garnitura de etansare din jurul plitei este intacta. Daca plita va fi instalata pe o suprafata de lucru cu invelis ceramic sau asemanator (faianta), indepartati garnitura de etansare a plitei si lipiti plita la suprafata de lucru cu o garnitura de etansare din plastic, precum

cauciucul siliconat rezistent la caldura.

Important! Daca suprafata de preparare este situata deasupra pieselor de mobilier (panouri laterale, sertare, etc.), atunci trebuie inserata o baza intre plita si acestea pentru a preveni contactul accidental cu partea de sub suprafata de preparare. Baza intermediara trebuie sa poata fi indepartata doar cu ajutorul unor unelte si trebuie atasata la o distanta de minim 20 mm de partea de sub suprafata de preparare pentru ca si cablul de alimentare sa nu atinga partea de sub suprafata de preparare (fig. 4). Daca suprafata de preparare va fi instalata deasupra unui cuptor incorporat, atunci acesta trebuie echipat cu un ventilator pentru racire. O baza intermediara nu este necesara in acest caz.

Nu trebuie sa existe bare incrucisate in zona decupata aflata dedesubt. Asezati cu grija plita in sectiunea decupata si fixati-o de suprafata de lucru cu dispozitivele de fixare. Insurubati arcurile in suprafata de lucru cum este indicat in figura. Plita trebuie apoi apasata cu grija dinspre partea de sus in arcurile de retinere. Atunci cand insurubati arcurile, folositi intotdeauna orificiul din partea de sus a arcului, cu exceptia cazului cand

suprafata de lucru este din faianta (fig. 3).

Suprafata de lucru si plita trebuie sa fie orizontale. In plus, asigurati-va ca nu exista posibilitatea ca lichidele sa patrunda intre marginea plitei si suprafata de lucru sau intre plita si perete, sau ca acestea sa intre in contact cu aparatele electrice. Folositi sectiuni de etansare, benzi, substante etc.

18 2

24031

Page 9

For Evaluation Only.

3 Conexiuni electrice (sarcini conectate)

(Sarcini conectate si caracteristici model: vezi coperta ghidului de utilizare).

Acest dispozitiv poate fi conectat la reteaua electrica de catre un electrician calificat care trebuie sa se asigure ca

instalatia respecta normele in vigoare (in Germania VDE, Austria OVE, Elvetia SEV, etc.). Electricianul trebuie sa

se asigure ca aceste norme si cele stabilite de catre compania de distributie a energiei electrice sunt respectate.

Cand este conectat dispozitivul electric, trebuie instalat un mecanism de decuplare a polilor cu o distanta de

contact de minim 3 mm. Verificati daca tensiunea la reteaua locala este aceeasi cu cea indicata pe placuta de

caracteristici.

Pentru a conecta plita, cablul de alimentare este prevazut cu o priza de contact.

Vezi fig. 4 pentru pozitia intreruperii cablului.

4 Reparatii

Deconectati intotdeauna dispozitivul de la retea, inainte de a efectua orice lucrare de reparatie, acest lucu presupune

deschiderea mecanismului de deconectare. Daca veti contacta departamentul nostru de servicii trebuie sa mentionati

tipul si numarul de serie. Puteti gasi aceste cifre pe placuta de caracteristici sau la pagina 1 in Ghidul de Utilizare.

De fiecare data cand plita va fi indepartata din suprafata de lucru, verificati garniturile de etansare si inlocuiti-le daca

este necesar.

24031 19

Page 10

Tip: GKST 30

Fig. 2

Fig. 1



Distante minime pana la peretii alaturati Dimensiune decupare

Dimensiuni exterioare ale nisei

ì ö

Acces cablu prin panoul din spate

Fig. 4

Fig. 3

Montarea a doua sau mai multe plite:

20 2

24031

Page 11

Tip: GKST 30

Fig. 2

Fig. 1

Distante minime pana la peretii alaturati



Dimensiune decupare

Dimensiuni exterioare ale nisei

ì ö

Acces cablu prin panoul din spate

Fig. 3 Fig. 4

Montarea a doua sau mai multe plite:

24031 21
