Teka DVN 64030 TTC BK, DVN 74030 TTC BK, DVN 94030 TTC BK, DVN 64030 TTC WH, DVN 74030 TTC WH User guide [ru]

User Manual
DVN 64030 TTC BK / DVN 74030 TTC BK / DVN 94030 TTC BK
DVN 64030 TTC WH / DVN 74030 TTC WH / DVN 94030 TTC WH

RU

www.teka.com

*

RU - Инструкция по монтажу  эксплуатации

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении пищи
и предназначена только для бытового использования.

Вытяжка может иметь дизайн, отличающийся от вытяжки
показанной на рисунках данного руководства, тем не
менее, руководство по эксплуатации, техническое
обслуживание и установка остаются те же.

• Очень важно сохранить эту инструкцию, чтобы можно
было обратиться к ней в любой момент. Если изделие
продается, передается или переносится обеспечить,
чтобы инструкция всегда была с ним.

• Внимательно прочитайте инструкцию. В ней находится
важная информация по установке, эксплуатации и
безопасности.

• Запрещается выполнять изменения в электрической или
механической части изделия или в трубах рассеивания.

• Перед началом установки оборудования убедитесь в
целостности и сохранности всех компонентов. При
наличии любых повреждений обратитесь к поставщику и
ни в коем случае не начинайте монтаж оборудования.

Примечание: Принадлежности, обозначенные знаком "(*)",
являются опциональными, поставляемыми только на
некоторые модели, или представляют собой детали, не
входящие в комплект поставки, и которые закупаются
отдельно.

Внимание!

• Перед началом какой либо операции

по чистке или обслуживанию, отключить
вытяжку от электрической сети,
вынимая вилку из розетки или отключая
общий выключатель помещения. Для
всех операций по установке и
обслуживанию использовать рабочие
рукавицы.

• Прибор может быть использован

детьми не младше 8 лет и лицами со
сниженными физическими, сенсорными
или умственными способностями, или
же с недостаточным опытом, если
находятся под контролем, или если
были обучены использовать прибор
безопасным образом и если понимают
связанные с этим опасности.

• Дети должны быть под контролем и не

должны играть с прибором.

• Операции по чистке и обслуживанию
не должны проводиться детьми без
надзора

• Помещение должно иметь
достаточную вентиляцию, когда
кухонная вытяжка используется
одновременно с другими приборами,
работающими на газе или других
топливах.

• Вытяжка должна часто очищаться как
внутри, так и снаружи (ХОТЯ БЫ ОДИН
РАЗ В МЕСЯЦ), придерживаясь того,
что указано в инструкциях по
обслуживанию.

• Несоблюдение норм чистки вытяжки и
замены и чистки фильтров увеличивает
риск возгорания.
Строго запрещено приготовление еды
на открытом огне под вытяжкой.

• Для замены лампочки освещения
использовать только тип лампочки
указанный в разделе
обслуживания/замены лампочки этого
руководства.
Использование открытого пламени
наносит ущерб фильтрам и может
привести к загораниям, поэтому должно
избегаться в любом случаи.
Жаренье должно проводиться под
надзором, чтобы избежать возможности
возгорания раскаленного подсолнечного
масла.
ВНИМАНИЕ: Когда варочная
поверхность работает, доступные части
вытяжки могут нагреваться.

• Не подключать прибор к электрической
сети до тех пор, пока установка
полностью не закончена.

• То что касается технических мер и мер безопасности в
применении до сброса паров строго придерживаться того что
предусматривается по нормам локальных компетентных
органов.

• Всасываемый воздух не должен выпускаться в трубу,
используемую для выбросов дымов приборами,

35

работающими на газе или других топливах.

• Не использовать или оставлять вытяжку без лампочек

правильно установленных с риском получить удар
электрическим током.

• Никогда не использовать вытяжку без правильно

установленной решётки!

• Вытяжка НИКОГДА не должна использоваться, как опорная

поверхность, если только не указано иначе.

• Использовать только винты для фиксирования в комплекте

продуктом для установки или, если нет в комплекте,
приобрести винты правильного типа.

• Использовать правильную длину винтов, указанную в

руководстве по установке.

• В случае сомнений, консультироваться в авторизированном

центре по обслуживанию или с квалифицированным
персоналом.

с

ВНИМАНИЕ!

• Неустановка соответствующих винтов и

приспособлений для фиксирования в соответствии с
этими инструкциями может привести к рискам
электрического происхождения.

• Не используйте устройство с программатором,

таймером, отдельным пультом дистанционного
управления или любым другим устройством, которое
включается автоматически.

Данное изделие промаркировано в соответствии с
Европейской директивой 2012/19/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.

Символ
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными бытовыми
отходами.
соответствующий пункт приемки электрического и
электронного оборудования для последующей утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения с
такими изделиями, их утилизации и переработки обращайтесь
в местные органы власти, в службу
или в магазин, в котором Вы приобрели данное изделие.

Устройство разработано, испытано и изготовлено в
соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-

1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;

EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для
правильного использования в целях снижения воздействия на

на самом изделии или сопроводительной

Вместо этого, его следует сдавать в

по утилизации отходов

окружающую среду: Включите вытяжной колпак на
минимальной скорости, когда начинаете готовить, и оставьте
его работать в течение
закончите готовить. Увеличивайте скорость только в случае
большого количества дыма и пара, и прибегайте к
использованию повышенных скоростей только в
экстремальных ситуациях. Заменяйте угольный фильтр(ы),
когда это необходимо, для поддержания хорошей
эффективности уменьшения запахов. Очищайте жировой/ые
фильтр(ы), когда это необходимо, для поддержания хорошей
эффективности жирового фильтра. Используйте
максимальный диаметр системы воздуховодов, указанный в
данном руководстве, для оптимизации эффективности и
минимизации уровня шума.

нескольких минут после того, как

Пользование

Вытяжка служит для всасывания дыма и пара при
приготовлении пищи и предназначена только для бытового
использования.

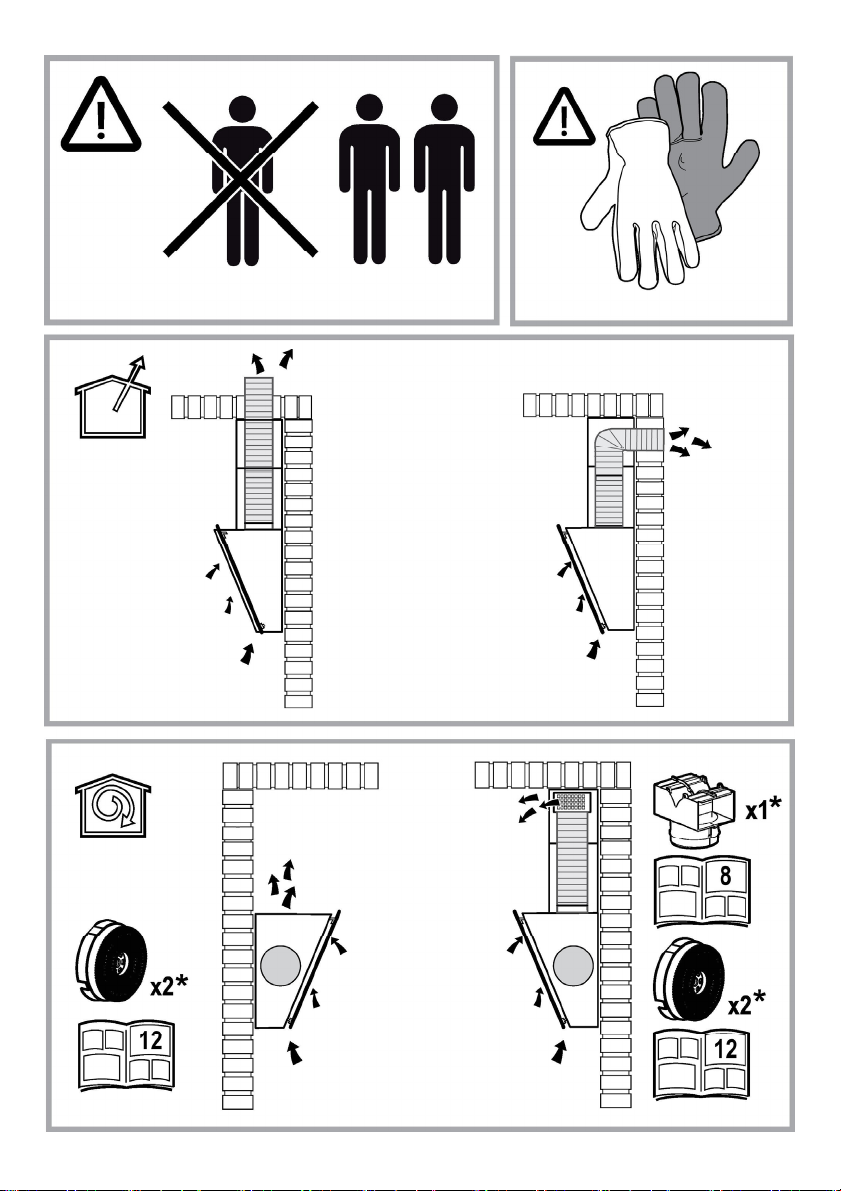

Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.

Использование с режиме отвода воздуха

В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.

ВНИМАНИЕ!

Выводная труба не входит в комплект и должна быть
приобретена отдельно.
Диаметр выводной трубы должен соответствовать диаметру
соединительного кольца.

ВНИМАНИЕ!

Если вытяжка снабжена угольным фильтром, то уберите его.

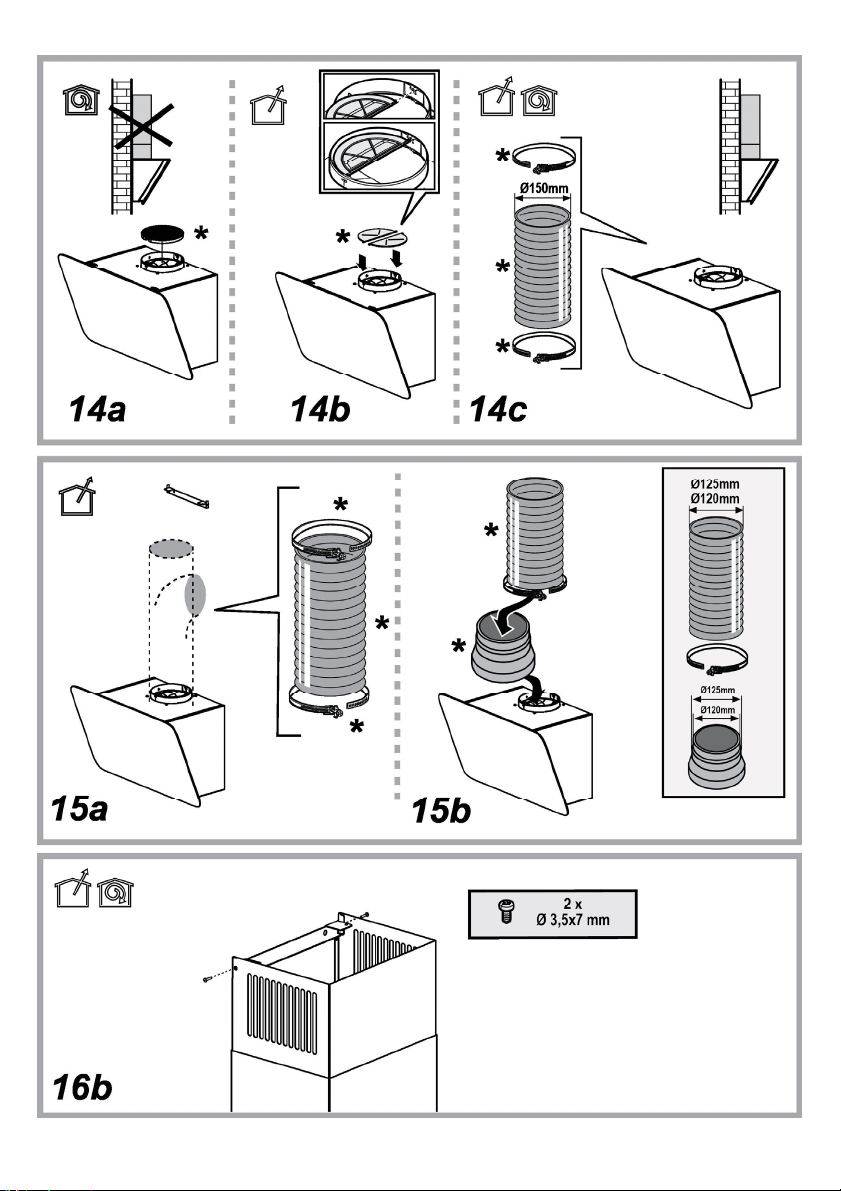

Подсоедините вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение уровня
шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.

! Использовать трубу с
! Использовать трубу с наименьшим количеством изгибов

(максимальный угол изгиба: 90°).

! Избегать резкого изменения сечения трубы.

Использование в режиме рециркуляции

воздуха

Должен использоваться угольный фильтр, имеющийся в
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.

минимально необходимой длиной.

36

Установка

Расстояние нижней грани вытяжки над опорной плоскостью
под сосуды на кухонной плите должно быть не менее 45cm –
для электрических плит, и не менее 65 cm для газовых или
комбинированных плит.

Если в инструкциях по установке газовой плиты
оговорено большее расстояние, то учтите это.

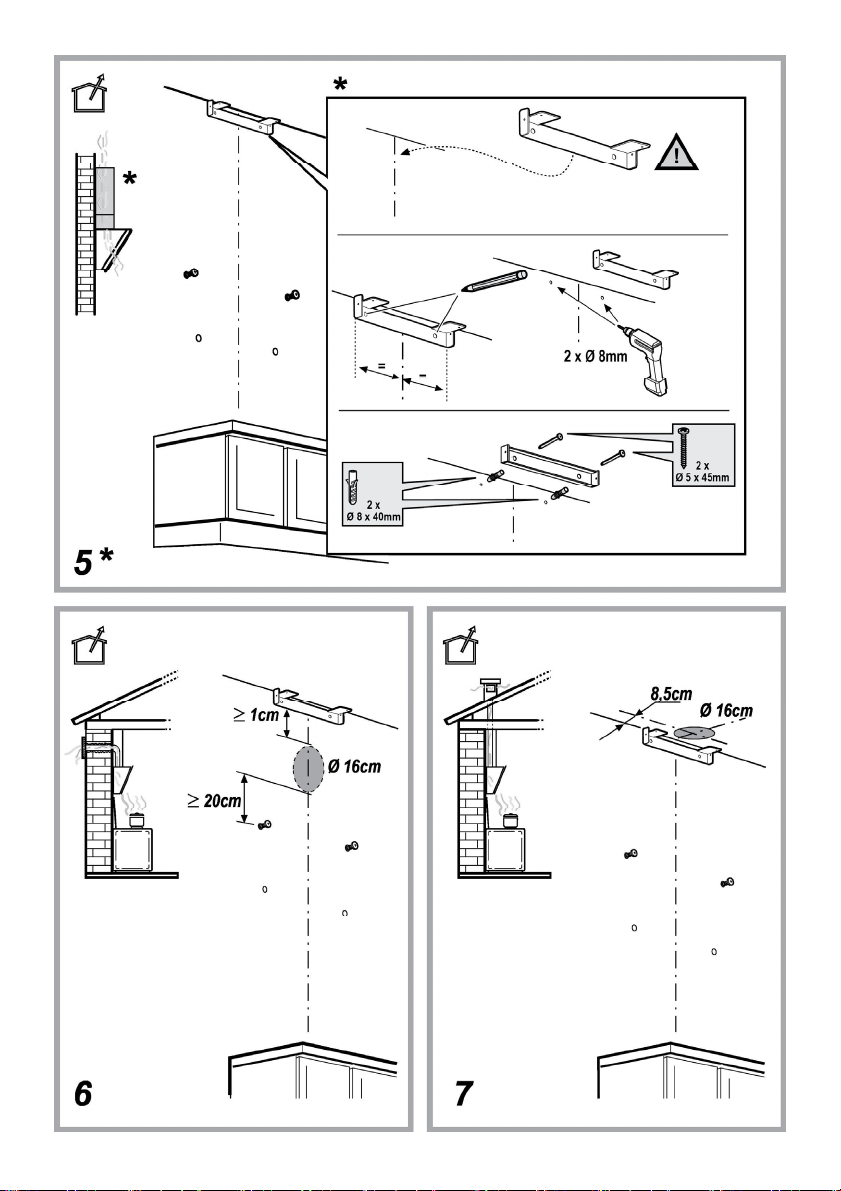

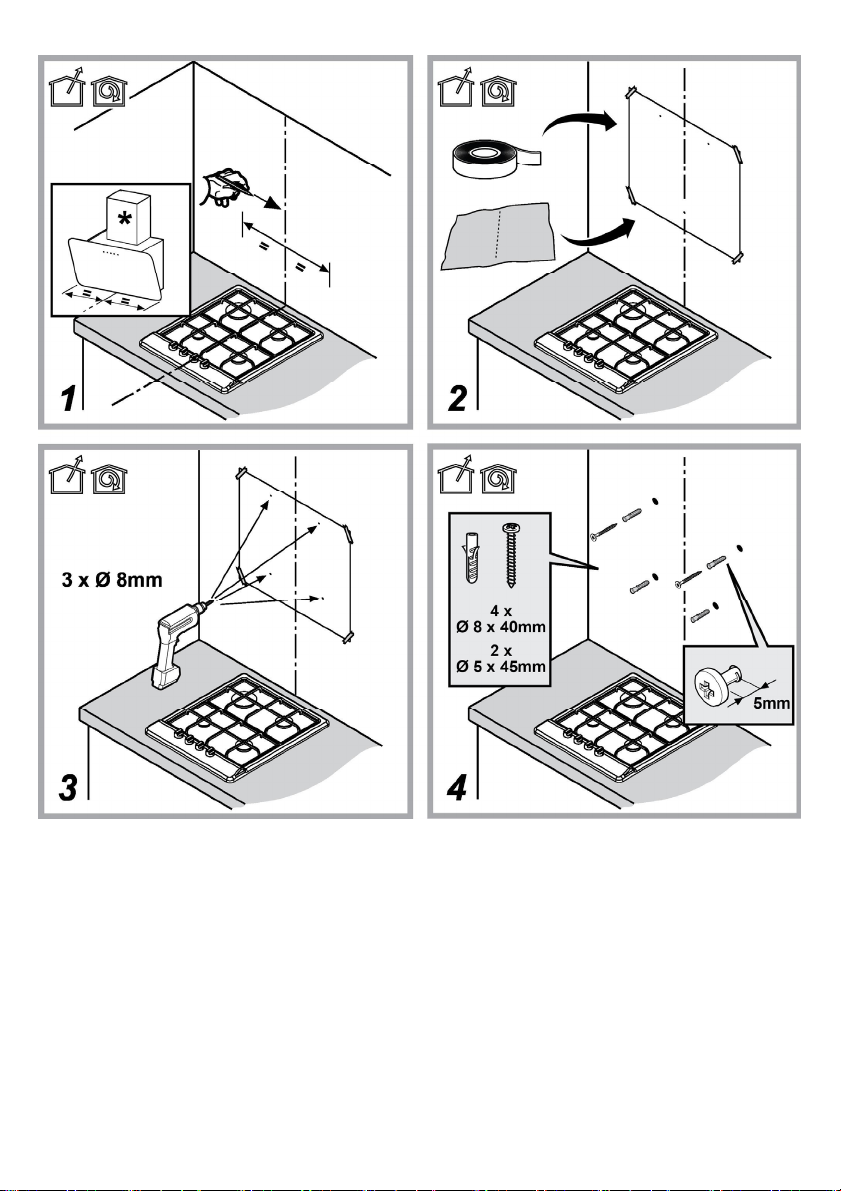

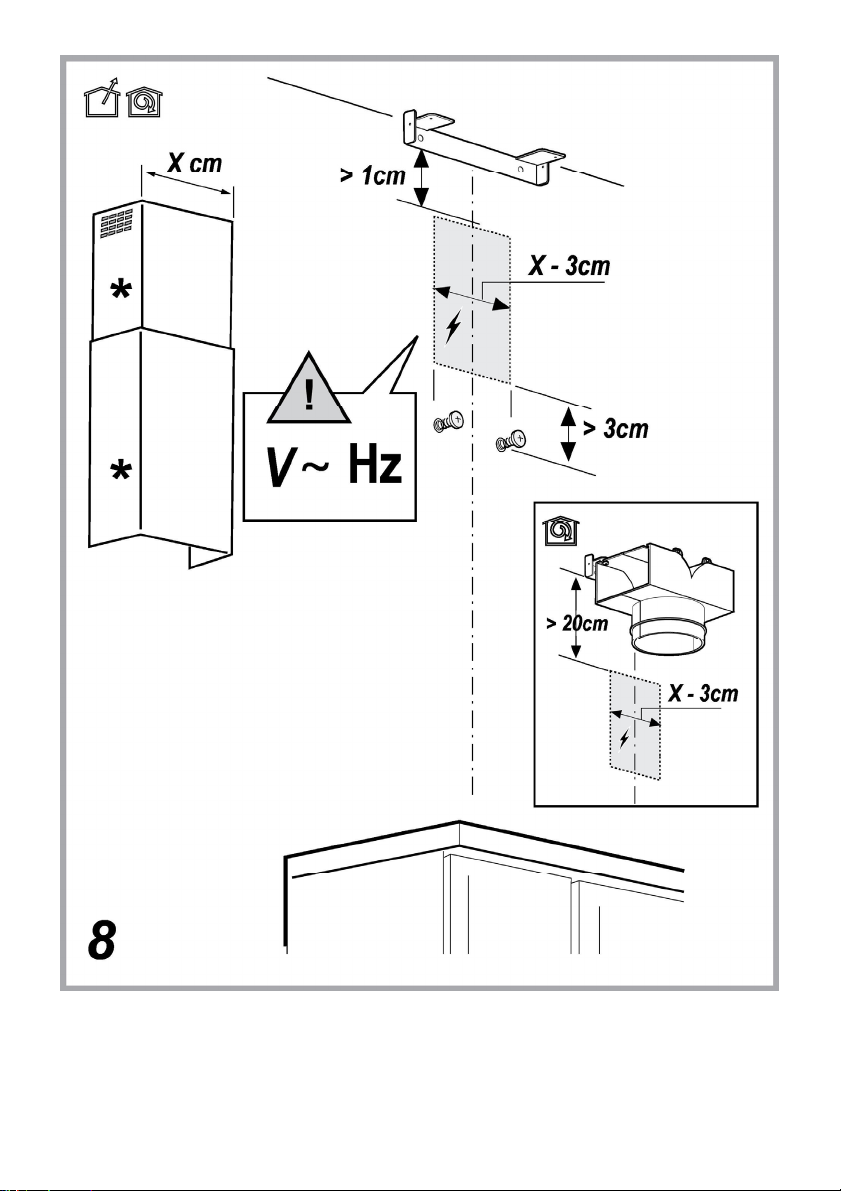

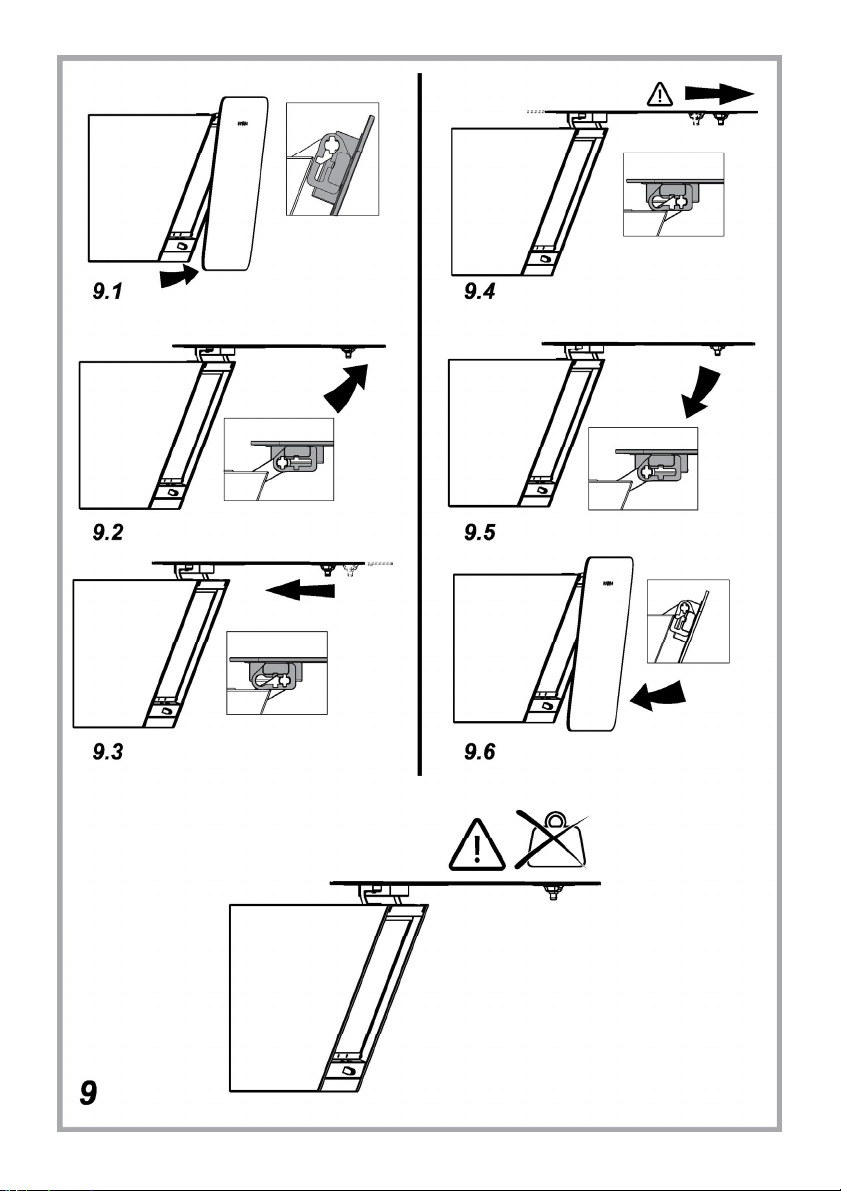

Как показано на чертежах по установке, просверлить 6
отверстий (Ø 8мм глубиной 40 мм

), в позиции указанной на
шаблоне сверления, для фиксирования вытяжки и кронштейн
поддержки камина. Проверять в конце установки что вытяжка
и камин идеально выравняны.

Вытяжка предназначена для установки над плитой,
имеющая не более 6 нагревательных элементов.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена вилкой,
подключите вытяжку к штепсельному разъему. Он должен
отвечать действующим правилам и быть расположен в
легкодоступном месте. Включить в розетку можно после
установки. Если же вытяжка не снабжена вилкой (прямое
подключения к сети), или
расположен в доступном месте, также и после установки, то
используйте надлежащий двухполюсный выключатель,
обеспечивающий полное размыкание сети при возникновении
условий перенапряжения 3-ей категории, в соответствии с
инструкциями по установке.

штепсельный разъем не

ВНИМАНИЕ!

прежде чем подключить к сети питания электрическую
систему вытяжки и проверить исправное функционирование
ее убедитесь в том, что кабель питания правильно
смонтирован.
Внимание! Во избежание всяких рисков, операция по замене
кабеля питания должна быть произведена персоналом
компетентной службы техобслуживанияa.

Установка

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильтр/ы

устанавливаются обратно, только если Вы хотите
использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на
транспортировки) (например, пакетиков с шурупами,
листков гарантии и т.д.), если они имеются, выньте их и

сохраните.
Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо обратиться
к квалифицированному технику и убедиться в том, что
материалы пригодны для данного типа стены/ потолка.
Стена/потолок должны

обладать достаточной прочностью с

учетом массы прибора.

время ее

Функционирование

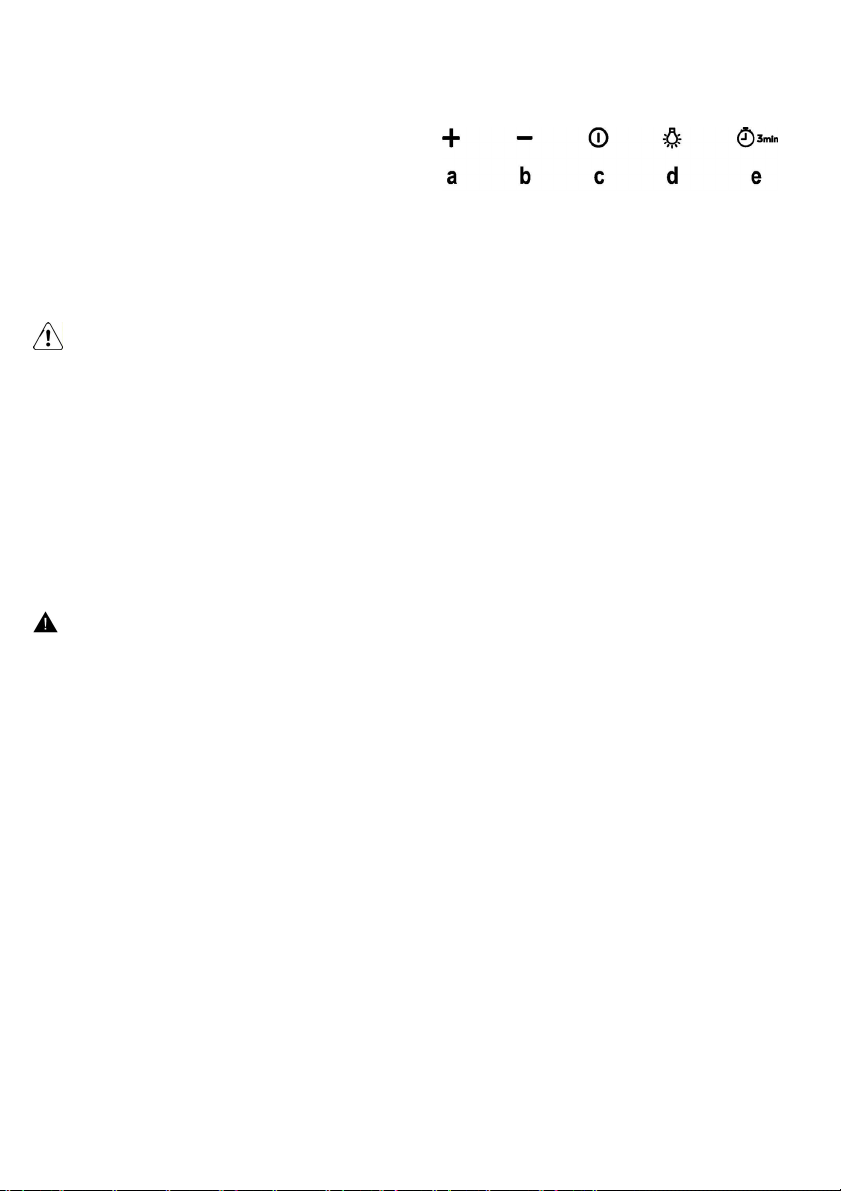

Чтобы выбрать функции вытяжки достаточно слегка

коснуться кнопок:

a. Кнопка увеличение скорости (мощности) всасывания:
Скорость (мощность) всасывания 1
Скорость (мощность) всасывания 2
Скорость (мощность) всасывания 3

b. Кнопка уменшение скорости (мощности) всасывания.
c. Кнопка ВКЛ/ВЫКЛ вытяжка
d. Кнопка ВКЛ/ВЫКЛ свет
e. Кнопка ВКЛ/ВЫКЛ запрограммированное выключение:

Программа выключение активной
всасыванияактивная приблизительно после 3 минут.

Уход

скорости (мощности)

Очистка

Для очистки используйте ТОЛЬКО специальную тряпку,
смоченную нейтральным жидким моющим средством. НЕ

ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ.

Не применяйте средства, содержащие абразивные
материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

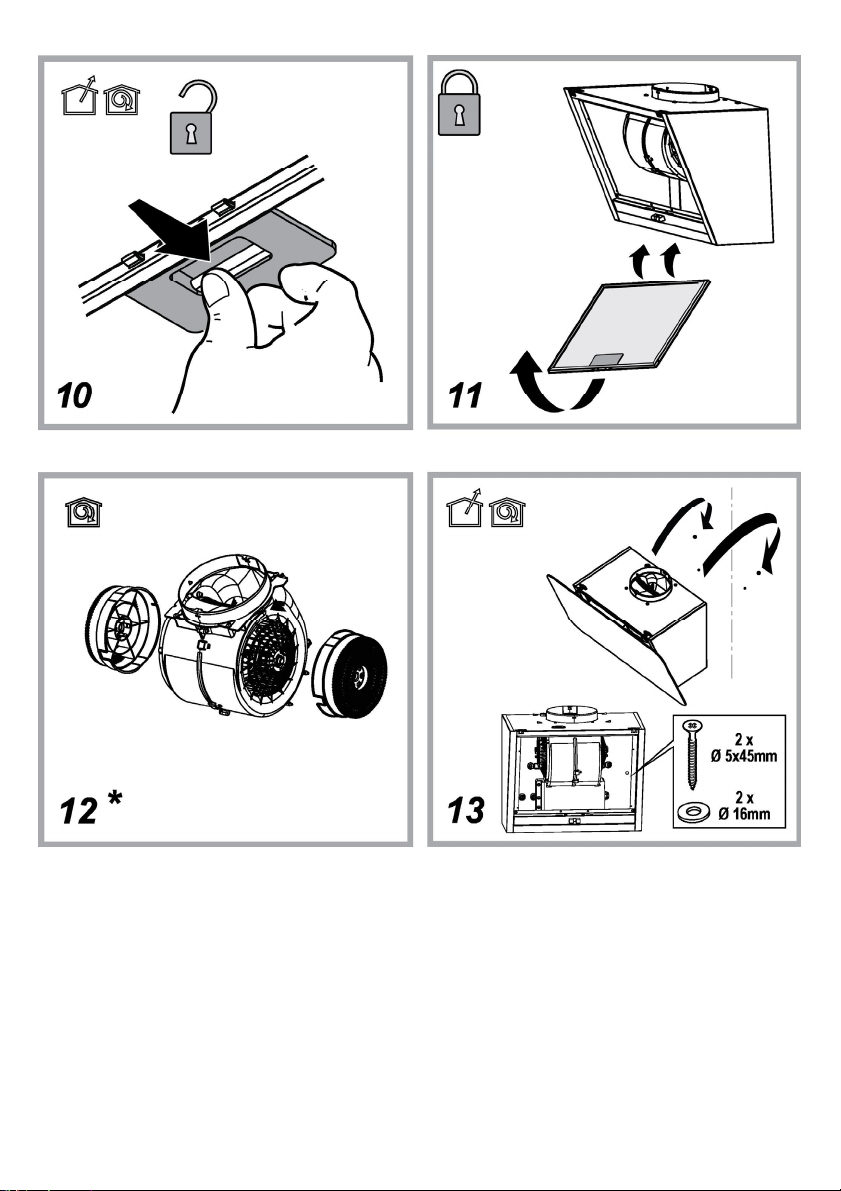

Фильтры задержки жира

Рис. 10-11
Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно неагрессивными
моющими средствами, вручную или в посудомоечной машине
при низкой температуре и экономичном цикле мытья.
При мытье в посудомоечной машине может иметь место
некоторое обесцвечивание жирового фильтра, но его
фильтрующая характеристика остается абсолютно
неизменной.
Для снятия жирового фильтра потяните к
подпружиненную ручку отцепления фильтра.

себе

Угольный фильтр (только в режиме
рециркуляции) - Рис. 12

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью очистки
жировых фильтров. В любом случае, заменяйте картридж по
крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.

Круглый угольный фильтр

Покрыть фильтрами обе стороны для зачехления
решеток ротора двигателя, после чего вращать фильтр по
часовой стрелке.
Для снятия - вращать против часовой стрелки.

защитных

37

Замена ламп

Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их срок
службы в 10 раз превышает срок работы традиционных
лампочек, и позволяют экономить 90% электроэнергии.

Для замены светодиодов обращаться в службу технического
обслуживания.

38

www.teka.com

LIB0161545 Ed. 09/19

Asped mos eriatius sit atet hicil et velit
