TEKA DOS 60.2 VN, DOS 60.2 AT, DOS 90.2 VN, DOS 90.2 AT, DOS 60.2 ATS User guide [pl]

User Manual

DOS 60.2 VN / DOS 60.2 AT / DOS 90.2 VN / DOS 90.2 AT
DOS 60.2 ATS / DOS 90.2 ATS

IT

EN

DE

PT
CS

UK

EL
SK

KK

SV
HU

SL

FR
NO
BG

HR

NL
DA
RO

TR

ES
PL

RU
AR

www.teka.com

1x

1x

1x

*

*

2x

Ø3,5x9,5 mm

6x

Ø5x45 mm

1x

*

2x

Ø3,5x5 mm

6x

Ø8

2x

2x*

2x

1x

*

Ø 120 mm
Ø 125 mm
Ø 150 mm

*

*

1

= =

2 3

1 x Ø 8mm

2 x

Ø5x45mm

4 x

Ø8x40mm

4 5

5mm

2 x Ø 8mm

6

> 1cm

> 5cm

Ø 16cm

2 x

Ø8 x 40mm

8,6cm

Ø 16cm

2 x

Ø5 x 45mm

7

8

> 1cm

V-Hz

X cm

V

~ Hz

> 3cm

X - 2cm

9

10

1

3

2

4

2 x

Ø5x45mm

11 12

Ø 150 mm

Ø 120 - 125 mm

13

15

2x

*

Ø 150 mm

*

*

*

*

14

16

*

*

2x

*

Ø3,5x9,5 mm

17

18

2X

Ø3,5x5 mm

x 2 *

*

19

3

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e
vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto
illustrato nei disegni di questo libretto, comunque le
istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.

• E' importante conservare tutti i manuali che

accompagnano il prodotto per poterli consultare in ogni
momento. In caso di vendita, di cessione o di trasloco,
assicurarsi che restino insieme al prodotto.

• Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

• Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.

• Verificare l'integrità della cappa prima di procedere con

l’installazione. In caso contrario contattare il rivenditore e
non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

• Per tutte le operazioni di installazione e manutenzione

utilizzare guanti da lavoro.

• L’apparecchio può essere utilizzato da bambini di età non

inferiore a 8 anni e da persone con ridotte capacità fisiche,
sensoriali o mentali, o prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza oppure dopo che le

stesse abbiano ricevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione dei pericoli ad esso

inerenti.

• I bambini devono essere controllati affinché non giochino
con l’apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da

bambini senza sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.

• La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE), rispettare
comunque quanto espressamente indicato nelle istruzioni di

manutenzione. L’inosservanza delle norme di pulizia della

cappa e della sostituzione e pulizia dei filtri comporta rischi di
incendi.

• E’ severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo

lampada indicato nella sezione manutenzione /sostituzione
lampada di questo manuale.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti
accessibili della cappa possono diventare calde.

• Non collegare l’apparecchio alla rete elettrica finché
l’installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.

• L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.

ATTENZIONE! La mancata installazione di viti e

dispositivi di fissaggio in conformità di queste istruzioni può
comportare rischi di natura elettrica.

• Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.

• Mai utilizzare la cappa senza griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto
per l'installazione o, se non in dotazione, acquistare il tipo di
viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati
nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza
autorizzato o personale qualificato similare.

ATTENZIONE! Non utilizzare con un programmatore,

timer, telecomando separato o qualsiasi altro dispositivo che
si attiva automaticamente.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo

l’installazione. Se sprovvista di spina (collegamento diretto

alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.

ATTENZIONE! Prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.

ATTENZIONE! La sostituzione del cavo di alimentazione

deve essere effettuata dal servizio assistenza tecnica
autorizzato o da persona con qualifica similare.

Installazione

• La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

4

cucina deve essere non inferiore a 50 cm in caso di cucine
elettriche e di 65 cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.
L'altitudine massima per l'installazione deve essere inferiore a

2.700 m.

Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste
Electrical and Electronic Equipment (WEEE). Assicurandosi
che questo prodotto sia smaltito in modo corretto, l'utente
contribuisce a prevenire le potenziali conseguenze negative
per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto
delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un
corretto utilizzo al fine di ridurre l’impatto ambientale: Quando
iniziate a cucinare, accendere la cappa alla velocità minima,
lasciandola accesa per alcuni minuti anche dopo il termine
della cottura. Aumentare la velocità solo in caso di grandi
quantità di fumo e vapore, utilizzando la funzione booster solo
in casi estremi. Per mantenere ben efficiente il sistema di
riduzione degli odori, sostituire, quando è necessario, il/i filtro/i
carbone. Per mantenere ben efficiente il filtro del grasso,

pulirlo in caso di necessità. Per ottimizzare l’efficienza e

minimizzare i rumori, utilizzare il diametro massimo del
sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo

interno .

Funzionamento

La cappa è fornita di un pannello comandi con un controllo
delle velocità di aspirazione ed un controllo di accensione
della luce per l'illuminazione del piano di cottura.

1. ON/OFF Luci

2. ON/OFF Motore

Premendo il tasto “2” il motore passa in velocità 1.
Premendo il tasto durante il funzionamento la cappa

passa in stato OFF.

3. Decremento velocità

Premendo il tasto “3” si ottiene il decremento della

velocità, dalla velocità 4 (intensiva) alla velocità 1.

4. Incremento velocità

Premendo il tasto “4” con la cappa in stato OFF, la

cappa passa in velocità 1.

Premendo il tasto durante il funzionamento si ottiene

l’incremento della velocità, dalla velocità 1 alla velocità 4
(intensiva).

La velocità intensiva è temporizzata. La temporizzazione

standard è di 5’, alla fine della quale la cappa si

posiziona alla velocità 2.

Per disattivare la funzione prima dello scadere del tempo

premere il tasto “3”, la cappa si posizionerà alla velocità
3, premendo il tasto “2” la cappa si spegnerà.

Ad ogni velocità corrisponde una segnalazione sul

display:

OFF: Nessuna segnalazione
Velocità 1: 1
Velocità 2: 2
Velocità 3: 3
Velocità 4: 4 lampeggiante

5. Display

Segnalazione filtro grassi

La segnalazione filtro grassi avviene dopo 40 ore di utilizzo e
viene indicata dal display con il numero 1 lampeggiante.
Quando compare tale segnalazione il filtro grassi installato
necessita di essere lavato.
La segnalazione è visibile con la cappa in stato ON.
Per eliminare la segnalazione del filtro grassi, premere il tasto

“2” per più di 3”, fino allo spegnimento della segnalazione.
L’eliminazione della segnalazione è possibile con la cappa in

stato ON.

Segnalazione filtro carbone (solo per versione filtrante)

La segnalazione filtro carbone avviene dopo 160 ore di utilizzo
e viene indicata dal display con il numero 2 lampeggiante.
Quando compare tale segnalazione il filtro carbone installato
deve essere sostituito.
La segnalazione è visibile con la cappa in stato ON.
Per eliminare la segnalazione del filtro carbone, premere il
tasto “2” per più di 3”, fino allo spegnimento della
segnalazione.

5

L’eliminazione della segnalazione è possibile con la cappa in

stato ON.

Nel caso di segnalazione contemporanea di entrambi i filtri,
sul display lampeggeranno i numeri 1 e 2 alternativamente.
Il reset avviene effettuando 2 volte la procedera sopra
descritta.
La prima volta resetta la segnalazione del filtro grassi, la
seconda resetta la segnalazione del filtro carboni.

Nella modalità standard la segnalazione filtro carboni non è
attiva. Nel caso si utilizzi la cappa in versione filtrante è
necessario abilitare la segnalazione filtro carboni.

Attivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti “2” e “3” per 3”.
I numeri 1 e 2 lampeggeranno alternativamente per 2”.

Disattivazione segnalazione filtro carboni:

Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti “2” e “3” per 3”.
Il numero 1 lampeggerà per 2”.

Allarme Temperatura

La cappa è equipaggiata con un sensore di temperatura che
attiva il motore alla velocità 3 nel caso in cui la temperatura
nella zona display sia troppo elevata.
La condizione di allarme viene indicata dal display con la
lettera t lampeggiante.
Questa condizione permane fino a quando la temperatura non
scende al di sotto della soglia di allarme.
Si può uscire da questa modalità premendo il tasto “2”, “3” o
“4”.
Ogni 30” il sensore verifica la temperatura ambiente della
zona display.

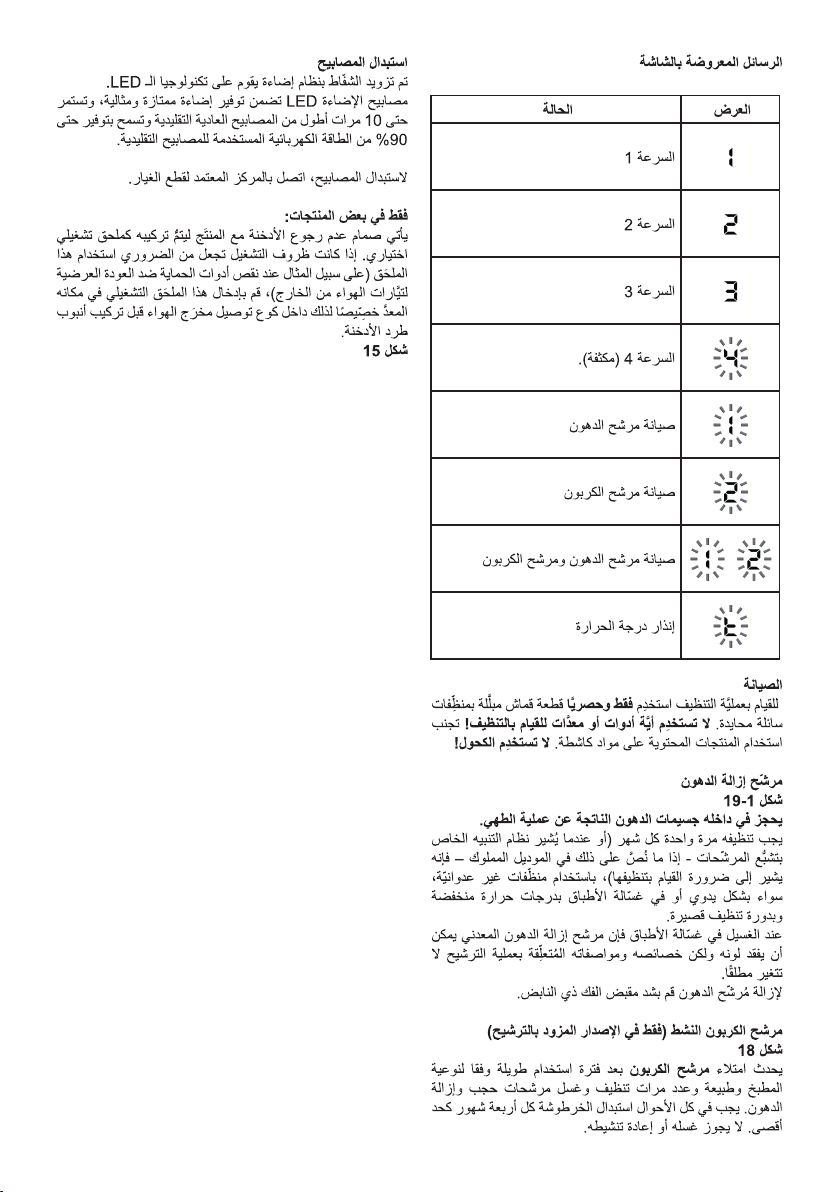

Visualizzazioni Display

Visualizzazione

Stato

Velocità 1

Velocità 2

Velocità 3

Velocità 4 (intensiva)

Manutenzione filtro Grassi

Manutenzione filtro Carbone

Manutenzione filtro Grassi e filtro
Carbone

Allarme Temperatura

Manutenzione
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito
con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O
STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti
contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso Fig. 1-19
Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di
indicazione di saturazione dei filtri - se previsto sul modello in
possesso- indica questa necessità), con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.

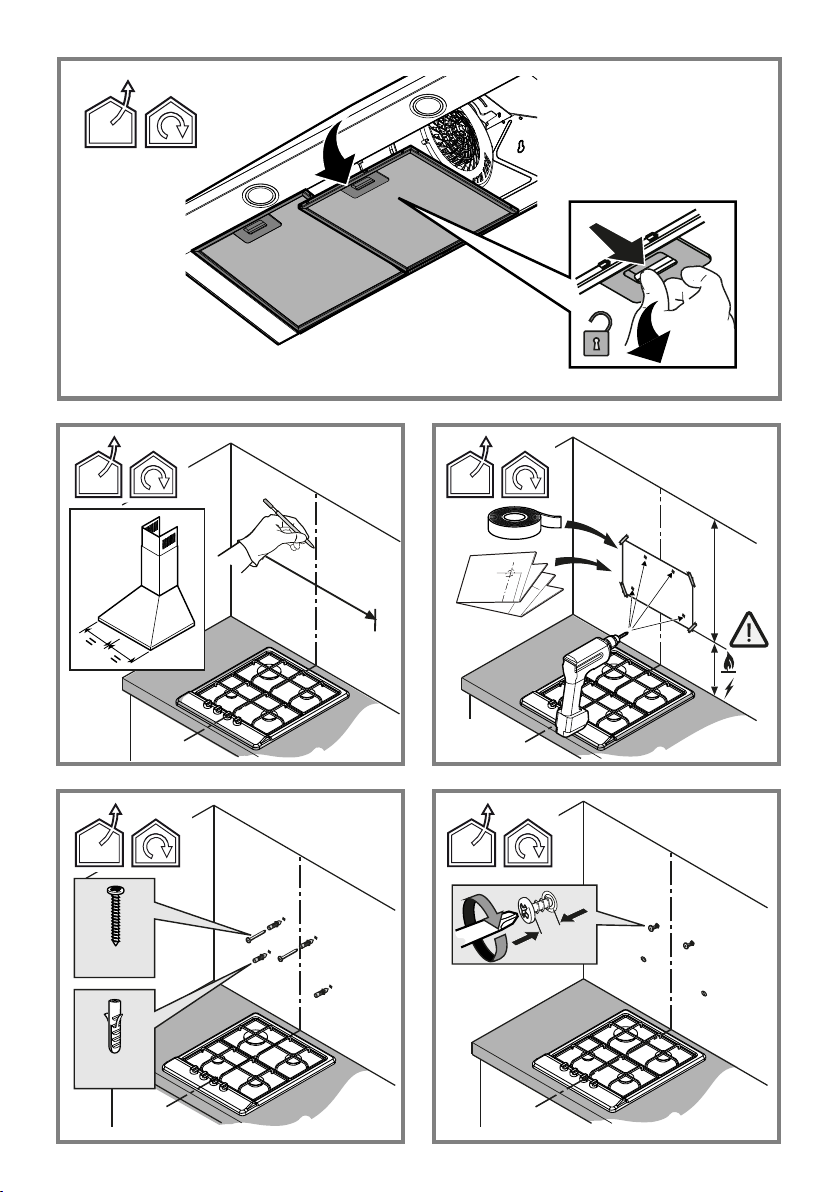

Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

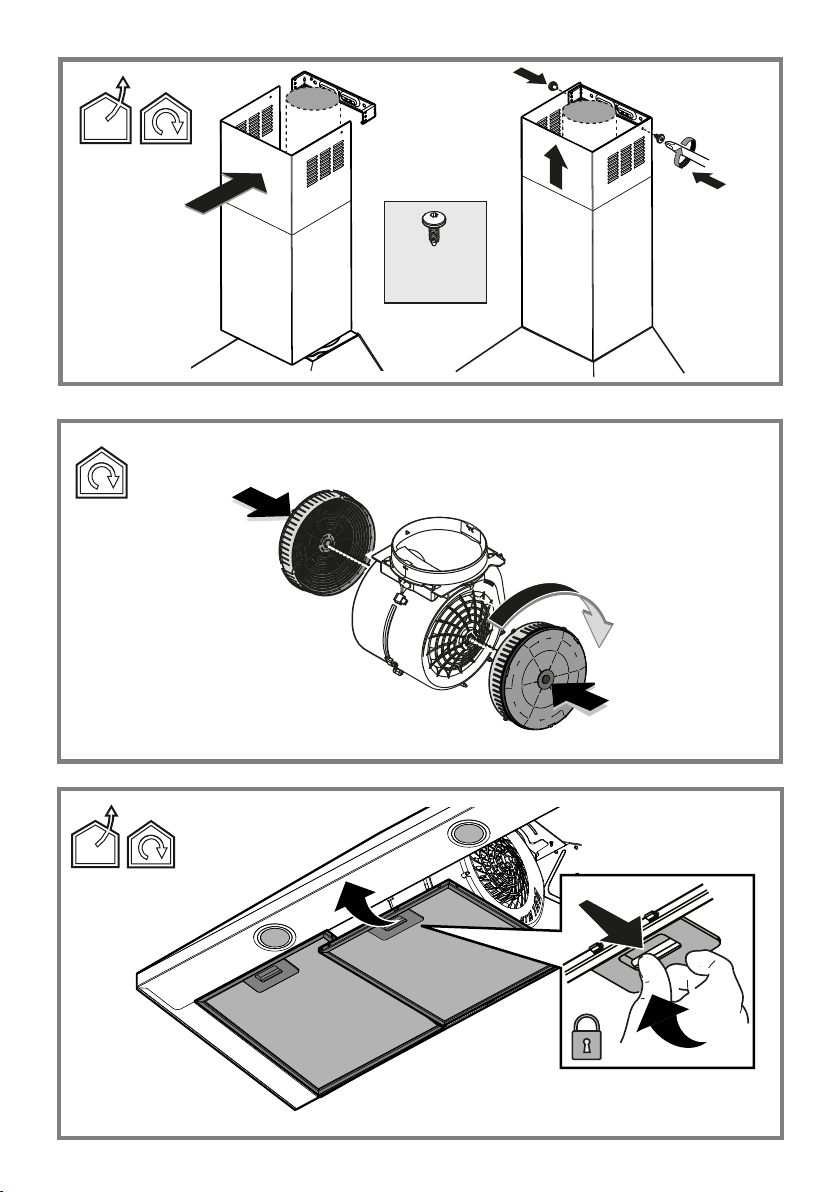

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 18

La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi. NON può essere lavato o rigenerato.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.

Il sistema di illuminazione non è sostituibile dall’utente, in caso

di malfunzionamenti contattare il servizio assistenza.

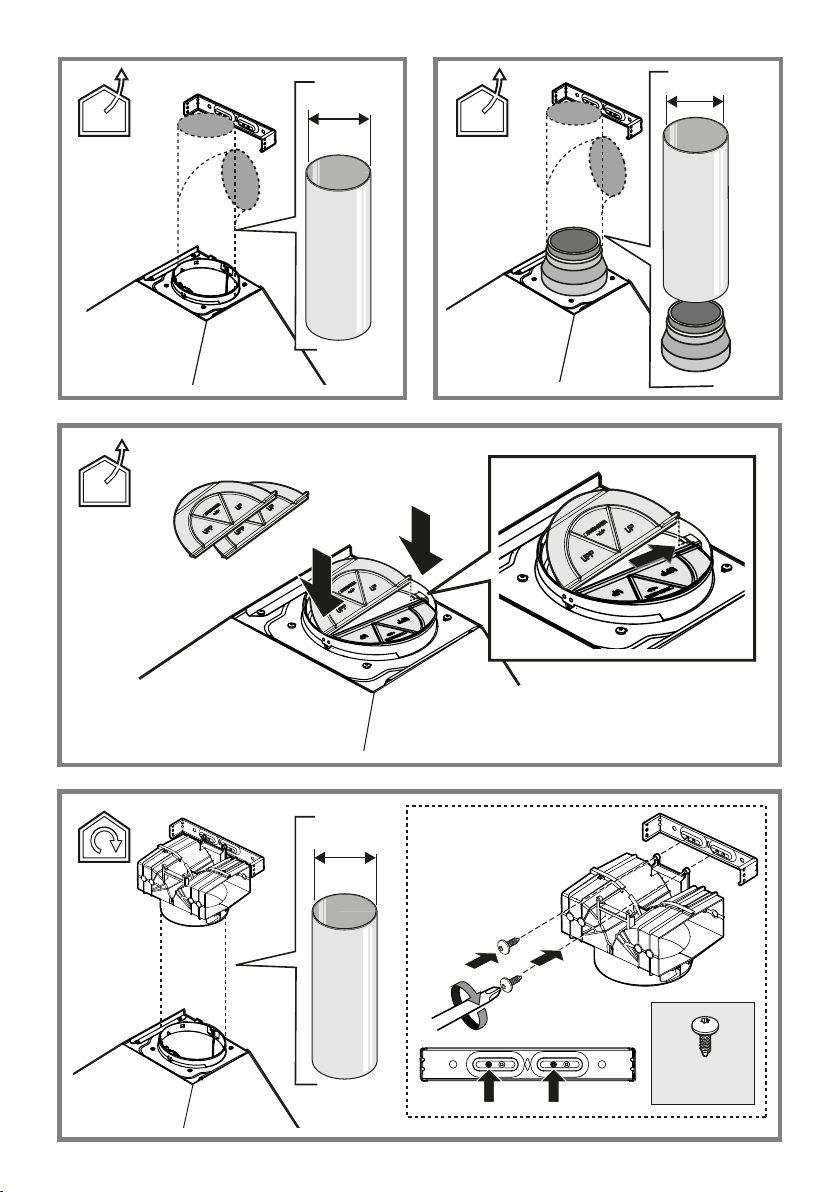

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da
installare, una Valvola Non Ritorno Fumi. Se le condizioni di
installazione lo ritengono necessario (ad es.: mancanza di
protezioni contro il rientro accidentale di correnti d'aria
dall'esterno), inserirla nell'apposita sede all'interno del
Raccordo Uscita Aria prima di installare il tubo di scarico fumi.

Fig. 15

6

EN - Instruction on mounting and use

Closely follow the instructions set out in this manual. All

responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. This appliance is intended to be used in
household and similar application such as: - staff kitchen
areas in shop, offices and other working environments; - farm
houses; - by clients in hotels, motels and other residential type
environments; - bed and breakfast type environments.

The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.

• It is important to conserve this booklet for consultation at

any moment. In the case of sale, cession or move, make
sure it is together with the product.

• Read the instructions carefully: there is important

information about installation, use and safety.

• Do not carry out electrical or mechanical variations on the

product or on the discharge conduits.

• Before proceeding with the installation of the appliance

verify that there are no damaged all components.
Otherwise contact your dealer and do not proceed with
the installation.

Note: The parts marked with the symbol "(*)" are optional
accessories supplied only with some models or otherwise not
supplied, but available for purchase.

Caution

• Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.

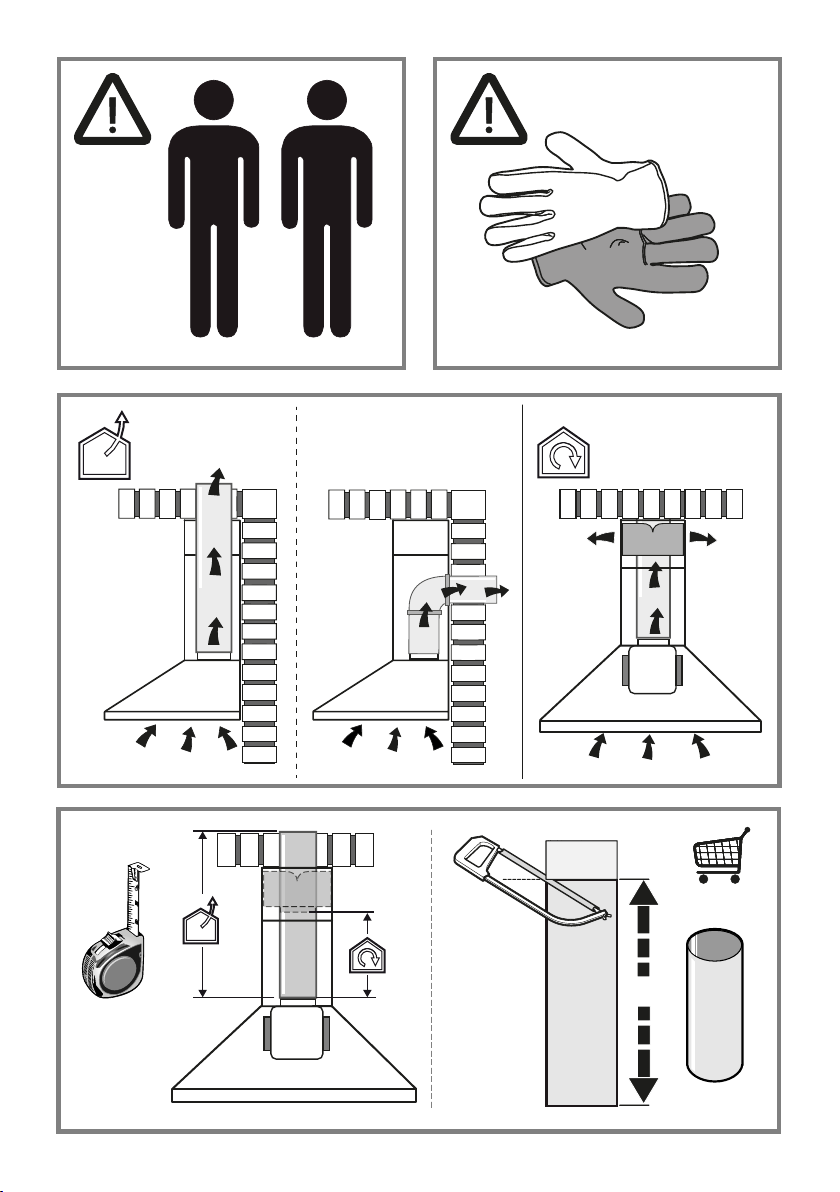

• Always wear work gloves for all installation and maintenance

operations.

• This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the
hazards involved.

• Children shall not be allowed to tamper with the controls or

play with the appliance.

• Cleaning and user maintenance shall not be made by

children without supervision.

• The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.

• The hood must be regularly cleaned on both the inside and

outside (AT LEAST ONCE A MONTH).

• This must be completed in accordance with the maintenance
instructions provided. Failure to follow the instructions
provided regarding the cleaning of the hood and filters will
lead to the risk of fires.

• Do not flambé under the range hood.

• Do not remove filters during cooking.

• For lamp replacement use only lamp type indicated in the

Maintenance/Replacing lamps section of this manual.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.

CAUTION: Accessible parts of the hood may become hot
when used with cooking appliances.

• Do not connect the appliance to the mains until the

installation is fully complete.

• With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.

• The air must not be discharged into a flue that is used for

exhausting fumes from appliance burning gas or other fuels.

WARNING! Failure to install the screws or fixing device

in accordance with these instructions may result in electrical
hazards.

• Do not use or leave the hood without the lamp correctly

mounted due to the possible risk of electric shocks.

• Never use the hood without effectively mounted grids.

• The hood must NEVER be used as a support surface unless

specifically indicated.

• Use only the fixing screws supplied with the product for

installation or, if not supplied, purchase the correct screws
type.

• Use the correct length for the screws which are identified in
the Installation Guide.

• In case of doubt, consult an authorized service assistance

center or similar qualified person.

WARNING! Do not use with a programmer, timer,

separate remote control system or any other device that
switches on automatically.

Range hoods and other cooking fume extractors may
adversely affect the safe operation of appliances burning gas
or other fuels (including those in other rooms) due to back flow
of combustion gases. These gases can potentially result in
carbon monoxide poisoning. After installation of a range hood
or other cooking fume extractor, the operation of flued gas
appliances should be tested by a competent person to ensure
that back flow of combustion gases does not occur.

Electrical connection

The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.

WARNING! Before re-connecting the hood circuit to the
mains supply and checking the efficient function, always
check that the mains cable is correctly assembled.

WARNING! If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or similarly
qualified persons in order to avoid hazard.

. Installation

• The minimum distance between the supporting surface for

the cooking equipment on the hob and the lowest part of the
range hood must be not less than 50 cm / 65 cm (for Australia
and New Zealand) from electric cookers, and 65 cm from gas
or mixed cookers.

7

The maximum altitude for installation must be lower than

2.700 m
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.

• This appliance is marked according to the European
directive 2012/19/EC - UK SI 2013 No.3113 on Waste
Electrical and Electronic Equipment (WEEE).

• By ensuring this product is disposed of correctly, you will

help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.

• The symbol on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.

• For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.

Appliance designed, tested and manufactured according to:

• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions for a
correct use in order to reduce the environmental impact:
Switch ON the hood at minimum speed when you start
cooking and kept it running for few minutes after cooking is
finished. Increase the speed only in case of large amount of
smoke and vapor and use boost speed(s) only in extreme
situations. Replace the charcoal filter(s) when necessary to
maintain a good odor reduction efficiency. Clean the grease
filter(s) when necessary to maintain a good grease filter
efficiency. Use the maximum diameter of the ducting system
indicated in this manual to optimize efficiency and minimize
noise.

Use

The hood is designed to be used either for exhausting
or filter version .

Operation

The hood is fitted with a control panel with aspiration speed
selection control and a light switch to control cooking area
lights.

1. Lights ON/OFF

2. Motor ON/OFF

When key “2” is pressed the motor passes to speed 1.
If the key is pressed during working, the hood passes to

OFF state.

3. Speed decrease

When key “3” is pressed the speed decreases from 4

(intense) to 1.

4. Speed increase

When key “4” is pressed with the hood in OFF state, the

hood passes to speed 1.

If the key is pressed during working, the speed increases

from 1 to 4 (intense).

The intense speed is timed. The standard timing is 5’, at

the end of which the hood sets at speed 2.

To deactivate the function before the end of the time,

press key “3”, the hood sets at speed 3, when key “2” is

pressed the hood turns off.
A signal on the display corresponds to each speed:
OFF: No signal
Speed 1: 1
Speed 2: 2
Speed 3: 3
Speed 4: 4 flashing

5. Display

Grease filter signalling

The grease filter is signalled by the display with number 1
flashing after 40 hours of use.
This means that the grease filter needs to be washed.
The signalling is visible with the hood in ON state.
To eliminate the grease filter signalling, press key “2” for
more than 3”, until it turns off.
The signalling can be eliminated with the hood in ON state.

Carbon filter signalling (only for filtering version)

The carbon filter is signalled by the display with number 2
flashing after 160 hours of use.
This means that the carbon filter installed must be replaced.
The signalling is visible with the hood in ON state.
To eliminate the carbon filter signalling, press key “2” for
more than 3”, until it turns off.
The signalling can be eliminated with the hood in ON state.

In case both filters are signalled at the same time, numbers 1
and 2 flash on the display alternately.
The signalling can be reset by carrying out the above­described procedure twice.

8

First it resets the grease filter signalling, then the carbon filter
signalling.

In the standard mode the carbon filter signalling is not active.
In case the filtering version hood is used, it is necessary to
enable the carbon filter signalling.

Activation of carbon filter signalling:
Set the hood to OFF and keep keys “2” and “3” pressed

contemporaneously for 3”.
Numbers 1 and 2 flash alternately for 2”.

Deactivation of carbon filter signalling:
Set the hood to OFF and keep keys “2” and “3” pressed

contemporaneously for 3”.
Number 1 flashes for 2”.

Temperature Alarm

The hood is equipped with a temperature sensor which
activates the motor at speed 3 in case the temperature in the
display zone is too high.
The alarm condition is indicated by the display with the letter t
flashing.
This condition remains as such until the temperature falls
below the alarm threshold.
This mode can be quit by pressing key “2”, “3” or “4”.
Every 30” the sensor checks the ambient temperature of the
display zone.

Display Symbols

Symbol

State

Speed 1

Speed 2

Speed 3

Speed 4 (intense)

Grease filter maintenance

Carbon filter maintenance

Grease filter and carbon filter
maintenance

Temperature Alarm

Maintenance
Clean using ONLY a cloth dampened with neutral liquid

detergent. DO NOT CLEAN WITH TOOLS OR
INSTRUMENTS. Do not use abrasive products. DO NOT USE
ALCOHOL!

Grease filter Fig. 1-19
Traps cooking grease particles.

This must be cleaned once a month (or when the filter
saturation indication system – if envisaged on the model in
possession – indicates this necessity) using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolor
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.

Charcoal filter (filter version only) Fig. 18

The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four months.
The charcoal filter may NOT be washed or regenerated.

Replacing lamps

The hood is equipped with a lighting system based on LED
technology.
The LEDs guarantee an optimum lighting, a duration up to 10
times longer than the traditional lamps and allow to save 90%
electrical energy.

The lighting system cannot be replaced by the user, contact
Customer Service in case of malfunction.

On some models ONLY:

A Non Return Backdraft Damper is included in the supply, as
optional accessory to be installed under certain installation
conditions (i.e. if there is no protection against accidental
backdraft of air from the outside). The damper must be
installed inside the dedicated housing, inside of the Air Outlet
Fitting, before installing the flue.

Fig. 15

9

DE - Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube wurde für die
Absaugung der beim Kochen entstehenden Dünste und
Dämpfe entwickelt. Sie ist nur für den Hausgebrauch
geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den
Abbildungen in der vorliegenden Bedienungsanleitung.
Die Bedienungsanleitungen, die Wartung und die
Installation sind aber gleich.

• Die Bedienungsanleitung muss aufbewahrt werden,

damit jederzeit ein Nachschlagen möglich ist. Bei
Verkauf, Abtretung oder Umzug muss die
Bedienungsanleitung immer beim Produkt bleiben.

• Die Bedienungsanleitung muss aufmerksam gelesen

werden, da sie wichtige Informationen über Installation,
Gebrauch und Sicherheit enthält.

• Es dürfen keine elektrischen oder mechanischen

Änderungen am Gerät oder an den Abluftleitungen
vorgenommen werden.

• Vergewissern Sie sich vor der Installation, dass das

Gerät keine Transportschäden aufweist. Bei auftretenden
Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.

Anmerkung: Die mit "(*)" gekennzeichnete Details sind
Optionszubehöre, die nur mit einigen Modellen mitgeliefert
werden, oder die nicht mitgeliefert und gekauft werden
müssen.

Warnung

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom

Stromnetz getrennt werden, indem man den Stecker
herauszieht bzw. den Hauptschalter ausschaltet.

• Alle Installations- und Wartungarbeiten sind mit
Arbeitshandschuhen durchzuführen.

• Das Gerät kann von Kindern ab 8 Jahren, sowie von

Menschen mit verringerten physischen, sinnlichen oder
psychischen Fähigkeiten (oder ohne Erfahrung und
Kenntnisse) benutzt werden, sofern sie entsprechend
überwacht werden bzw. in die Benutzung des Geräts sicher
eingewiesen wurden und sich der damit verbundenen
Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht spielen.
Kinder dürfen bei Reinigung und Wartung nur dann helfen,
wenn sie dabei beaufsichtigt werden.

• Der Raum muss ausreichend belüftet sein, wenn die

Dunstabzugshaube zusammen mit anderen Gas- bzw.
Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig von innen und
außen gereinigt werden (MINDESTENS EINMAL IM
MONAT), außerdem sollten die Anweisungen zur Wartung
befolgt werden. Das nicht befolgen der Normen zur Reinigung
der Dunstabzugshaube, das nicht befolgen der Hinweise zur
Reinigung und zum Austausch von Filtern führt zu
Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener
Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp,
der in dem Absatz Lampenwartung / Ersatz des vorliegenden
Handbuchs angegeben wird.
Die Verwendung von offener Flamme schadet den Filtern und
kann zu Brandgefahr führen, daher ist sie in jedem Fall zu
vermeiden.
Das Frittieren muss mit Vorsicht durchgeführt werden, um zu
vermeiden, dass das überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche
Teile der Dunstabzugshaube heiß werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die

Installation vollständig abgeschlossen ist.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten
darf im Aufstellraum der Geräte der Unterdruck nicht größer
als 4 Pa (4 x 10-5 bar) sein.

• Die Abluft darf nicht in einen Kamin geleitet werden, der
zugleich Abgase von der Verbrennung von Gas oder anderen
Brennstoffen führt.

ACHTUNG! Schrauben und Befestigungselemente, die

nicht in Übereinstimmung mit diesen Hinweisen sind, können
zur elektrischen Gefährdung führen.

• Für das Ableiten der Küchengerüche halten Sie sich an die
Voschriften der örtlichen Behörde.

• Benutzen Sie die Haube nicht ohne korrekt montierte
Lampen, um Stromschlaggefahr zu vermeiden.

• Die Dunstabzugshaube niemals ohne richtig installiertes
Gitter verwenden!

• Die Dunstabzugshaube darf NIEMALS als Auflagefläche
verwendet werden, sofern es nicht ausdrücklich angegeben
ist.

• Verwenden Sie nur die mit dem Produkt für die Installation
mitgelieferten Schrauben, oder, falls nicht im Lieferumfang
enthalten, kaufen Sie den richtigen Schraubentyp.

• Die Länge für die Schrauben verwenden, die im
Installationshandbuch angegeben wird.

• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst
oder ein ähnliches Fachpersonal.

ACHTUNG! Nicht mit einem externen Timer, einer

Schaltuhr oder einer Fernbedienung oder jeglicher anderer
Vorrichtung, die sich automatisch aktiviert, verwenden.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Typenschild im Innern der Haube angegeben ist. Sofern
die Haube einen Netzstecker hat, ist dieser an zugänglicher
Stelle an eine den geltenden Vorschriften entsprechende
Steckdose nach der Montage anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
nach der Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.

HINWEIS! Vor der Inbetriebnahme muss sichergestellt

werden, dass die Netzversorgungleitung (Steckdose)
ordnungsgemäß montiert wurde.

HINWEIS! Zur Vermeidung von Gefahren darf die

Auswechselung des Stromkabels nur vom autorisierten
Kundendienst vorgenommen werden.

10

Befestigung

• Der Abstand zwischen der Abstellfläche auf dem Kochfeld
und der Unterseite der Dunstabzugshaube darf 50 cm im Fall
von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Die maximale Aufstellhöhe muss niedriger als 2.700 m sein.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2012/19/EC - UK SI 2013 No.3113 über Elektro- und
Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer
Kennzeichnung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC
61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564;
IEC 62301. •EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Empfehlungen für eine korrekte Verwendung, um die
Umweltbelastung zu verringern: Schalten Sie die Haube beim
Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie
die Haube einige Minuten nachlaufen, wenn Sie mit dem
Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei
großen Mengen von Kochdunst und Dampf und benutzen Sie
die Intensivstufe(n) nur bei extremen Situationen. Wechseln
Sie die Kohlefilter, wenn notwendig, um eine gute
Geruchsreduzierung zu gewährleisten. Säubern Sie die
Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz
zu gewährleisten. Verwenden Sie den in der
Gebrauchsanweisung angegebenen grössten Durchmesser
des Luftaustrittssystems, um die Leistungsfähigkeit zu
optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende
ausgestattet, die mit einer Steuerung für die Ansaugstärke
bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung
der Arbeitsplatzbeleuchtung versehen ist.

1. ON/OFF Beleuchtung

2. ON/OFF Motor

Durch Betätigen der Taste “2” schaltet sich der Motor in

der 1. Saugstärke ein.
Wenn dieser Taste während des Betriebs betätigt wird,

wird die Haube in den OFF-Zustand versetzt.

3. Reduzierung der Saugstärke

Durch Betätigen der Taste „3“ wird die Saugstärke von

der 4. Stufe (Intensivstufe) auf die 1. reduziert.

4. Erhöhung der Saugstärke.

Durch Betätigen der Taste „4“ bei auf OFF gestellter

Haube schaltet sich die Haube in die 1. Leistungsstufe.
Wenn dieser Taste während des Betriebs betätigt wird,

wird die Saugstärke von der 1. Stufe auf die 4. Stufe

(Intensivstufe) gebracht.
Die Intensivstufe ist zeitgesteuert; nach 5’, schaltet sich

die Haube in die 2. Leistungsstufe.
Um die Funktion frühzeitig zu deaktivieren, die Taste “3”

betätigen und die Haube schaltet sich in die 3.

Leistungsstufe. Durch Betätigen der Taste “2” wird sich

die Haube abschalten.
Jeder Saugstärke entspricht eine Zahl, die auf dem

Display visualisiert wird:
OFF: Keine Anzeige
Saugstärke 1: 1
Saugstärke 2: 2
Saugstärke 3: 3
Saugstärke 4: 4 blinkend

5. Display

Fettfiltersättigungsanzeige

Die Fettfiltersättigung wird nach 40 Betriebsstunden durch
eine blinkende 1 auf dem Display angezeigt.
Diese Anzeige meldet, dass der Fettfilter gewaschen werden
muss.
Die Fettfiltersättigungsanzeige ist bei auf ON gestellter Haube
sichtbar.

Um die Fettfiltersättigungsanzeige zu löschen, Taste “2”
länger als 3” drücken, bis die Anzeige nicht mehr zu sehen ist.

Die Fettfiltersättigungsanzeige kann nur bei auf ON gestellter
Haube gelöscht werden.

Aktivkohlefiltersättigungsanzeige (nur bei Umluftversion)

11

Die Aktivkohlefiltersättigung wird nach 160 Betriebsstunden
durch eine blinkende 2 auf dem Display angezeigt.
Diese Anzeige meldet, dass der Aktivkohlefilter ersetzt
werden muss.
Die Anzeige ist bei auf ON gestellter Haube sichtbar.

Um die Anzeige zu löschen, Taste “2” länger als “3” drücken,

bis die Anzeige nicht mehr zu sehen ist.
Die Anzeige kann nur bei auf ON gestellter Haube gelöscht
werden.

Bei gleichzeitigem Erscheinen beider Sättigungsanzeigen
werden die Zahlen 1 und 2 abwechselnd blinken.
Die Anzeigen werden zurückgesetzt, indem die
obengenannten Prozedur zweimal durchgeführt wird.
Durch die erste wird die Fettfiltersättigungsanzeige
zurückgesetzt, durch die zweite wird die Aktivkohlefilter­Sättigungsanzeige zurückgesetzt.

In der Standard-Betriebsart ist die Aktivkohlefilter­Sättigungsanzeige nicht aktiv.
Bei Hauben in der Umluftversion ist die Aktivkohlefilter­Sättigungsanzeige freizugeben.

Aktivierung der Aktivkohlefilter-Sättigungsanzeige:

Die Haube auf OFF stellen und Tasten “2” und “3” gleichzeitig
für 3” gedrückt halten.
Die Zahlen 1 und 2 werden für 2” abwechselnd blinken.

Deaktivierung der Aktivkohlefilter-Sättigungsanzeige:

Die Haube auf OFF stellen und Tasten “2” und “3” gleichzeitig
für 3” gedrückt halten.
Die Zahl 1 wird für 2” blinken.

Temperaturalarm

Die Haube ist mit einem Temperatursensor versehen, der den
Motor in der 3. Saugstärke schaltet, wenn die Temperatur im
Displaybereich zu hoch ist.
Der Alarmzustand wird auf dem Display durch die blinkende t
angezeigt.
Dieser Zustand bleibt, bis die Temperatur unter den Alarmwert
sinkt.
Diese Betriebsart kann durch das Betätigen der Taste “2”, “3”
oder “4” gelöscht werden.
Der Sensor stellt die Raumtemperatur im Displaybereich alle
30” fest.

Display-Anzeigen

Anzeige

Zustand

Saugstärke 1

Saugstärke 2

Saugstärke 3

Saugstärke 4 (Intensivstufe)

Fettfiltersättigung

Kohlefiltersättigung

Sättigung der Fett- und Aktivkohlefilter

Temperaturalarm

Wartung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. KEINE
WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel
enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter Bild 1-19
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit
einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und einem
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine verfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion) Bild 18

Je nach der Benutzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der

12

Kochfläche. Sie haben die zehnfache Lebensdauer,
verglichen mit herkömmlichen Lampen, und bieten eine
Energieersparnis bis zu 90%.
Das Beleuchtungssystem kann nicht vom Anwender
ausgetauscht werden, wenden Sie sich bitte bei
Betriebsstörungen an den Kundendienst.

NUR bei einigen Produkten:

Als optionales Zubehörteil wird eine Rückschlagklappe, die
installiert werden kann, mitgeliefert. Wenn die
Installationsbedingungen ihren Einbau notwendig machen (z.
B. wenn kein Schutz gegen Zugluft, die von draußen
hereindringt, vorhanden ist), setzen Sie die Rückschlagklappe
in das Rohranschlussstück für den Luftausgang ein, bevor Sie
den Rauchabzug installieren. Bild 15.

13

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. Cet appareil est destiné à être utilisé dans des
applications domestiques et analogues telles que : - des coins
cuisines réservés au personnel dans des magasins, bureaux
et autres environnements professionnels ; - des fermes ; ­l’utilisation par les clients des hôtels, motels et autres
environnements à caractère résidentiel ; - des
environnements du type chambre d’hôtes.

La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour

l’utilisation, l’entretien et l’installation restent identiques.

• Il est important de conserver ce livret pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou
de déménagement, assurez-vous que la notice
d'utilisation l'accompagne.

• Veuillez lire attentivement les instructions, vous trouverez

des informations importantes sur l'installation, le mode
d'emploi et la sécurité.

• Ne pas effectuer des modifications électriques ou

mécaniques sur le produit ou sur les conduits
d’évacuation.

• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun

composant endommagé. Sinon, contactez votre
revendeur et ne continuez pas l'installation.

Remarque: Les pièces marquées du symbole «(*)» sont des
accessoires en option fournis uniquement avec certains
modèles, ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez
l'alimentation électrique en retirant la fiche électrique ou en
coupant l'interrupteur général.

• Utilisez des gants de travail pour toute opération de

nettoyage ou d'entretien.

• Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou dénuées

d’expériences ou de connaissances, sauf si ces personnes

sont correctement surveillées ou si des instructions relatives à
l'utilisation correcte de l'appareil permettant d'éviter tout
danger leur ont été communiquées.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’usager ne doivent pas être

effectués par des enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte
est utilisée conjointement avec d'autres appareils fonctionnant
au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur

et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela
devrait se faire en conformité avec les instructions d'entretien.
Le non respect des instructions expressément fournies
concernant le nettoyage de la hotte et des filtres peut
provoquer des risques d'incendie.

• Ne pas flamber d’aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le

type de lampe spécifié dans la section
remplacement/maintenance lampe dans ce manuel.
L'utilisation d'une flamme nue est dommageable pour les
filtres et peut causer un incendie, par conséquent, il est
déconseillé de l'utiliser.
La friture doit être faite avec soin afin de s’assurer que l’huile
surchauffée ne prenne pas feu.
AVERTISSEMENT: Lorsque la table de cuisson est en
fonctionnement, les parties accessibles de la hotte peuvent
devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que
l'installation ne soit complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à

prendre pour l'évacuation des fumées, respectez strictement
les dispositions des règlements locales.

• L’air ne doit pas être envoyé dans un conduit utilisé pour
évacuer les fumées d’appareils utilisant du gaz ou un autre
combustible.

ATTENTION! Le défaut d'installer les vis et les dispositifs

de fixation conformément à ces instructions peut entraîner des
risques électriques.

• Ne pas utiliser ou laisser la hotte sans les lampes
correctement montées, car un éventuel risque de choc
électrique est possible.

• N’utilisez jamais la hotte sans la grille montée correctement!

• La hotte ne doit JAMAIS être utilisée comme une surface

d'appui, sauf indication expresse.

• Utilisez uniquement les vis de fixation fournies avec le
produit pour l'installation, ou, si non fournies, acheter le type
correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées
dans le Guide d'installation.

• En cas de doute, consultez votre centre de service agréé ou
du personnel qualifié.

ATTENTION ! Ne pas mettre en marche au moyen d’un

programmateur, d’une minuterie, ou d’un système de

commande à distance séparé ou tout autre dispositif qui met
l’appareil sous tension automatiquement.

Branchement électrique

La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une

zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit

électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.

ATTENTION! Avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit

monté correctement.

ATTENTION! Si le câble d’alimentation est endommagé,

il doit être remplacé par le fabricant, son service après-vente

ou des personnes de qualification similaire afin d’éviter un

danger.

14

Installation

• La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65 cm dans le cas de
cuisinières à gaz ou mixtes.
L'altitude maximale d'installation doit être inférieure à 2 700 m.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2012/19/EC - UK SI 2013 No.3113
concernant les Déchets d’Équipements Électriques et
Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.

Le symbole présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques. Pour la mise au rebut, respectez les normes

relatives à l’élimination des déchets en vigueur dans le pays
d’installation. Pour obtenir de plus amples détails au sujet du

traitement, de la récupération et du recyclage de cet appareil,
veuillez vous adresser au bureau compétent de votre
commune, à la société de collecte des déchets ou directement
à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes
suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une

utilisation correcte afin de réduire l’impact environnemental :

Allumer la hotte à la vitesse minimum pendant la cuisson et la
laisser fonctionner pendant quelques minutes après la fin de
la cuisson. Augmenter la vitesse uniquement en présence

d’une grande quantité de fumée ou de vapeur et n’utiliser

la/les vitesse(s) accélérées que dans les cas extrêmes.
Remplacer le(s) filtre(s) au charbon lorsque cela est
nécessaire afin de maintenir une réduction efficace des
odeurs. Nettoyer le(s) filtres à graisse lorsque cela est
nécessaire afin de maintenir un filtrage efficace des graisses.
Utiliser un système de tuyauterie du diamètre maximum
indiqué dans ce manuel afin d’optimiser le rendement et de
minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure , ou filtrante à

recyclage intérieur .

Fonctionnement

La hotte est équipée d’un panneau de contrôle doté d’une
commande de vitesse d’aspiration et d’une commande
d’éclairage du plan de cuisson.

1. ON/OFF Lumières

2. ON/OFF Moteur

En appuyant sur la touche “2”, le moteur passe à la

vitesse 1.
En appuyant sur la touche durant le fonctionnement, la

hotte passe en OFF.

3. Diminution vitesse

En appuyant sur la touche “3”, on obtient une diminution

de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.

4. Augmentation vitesse

En appuyant sur la touche “4” avec la hotte en OFF, la

hotte passe à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, on

obtient l’augmentation de la vitesse, de la vitesse 1 à

vitesse 4 (intensive).
La vitesse intensive est temporisée. La temporisation

standard est de 5’, à la fin de laquelle la hotte se

positionne à la vitesse 2. Pour désactiver la fonction

avant la fin de la durée, appuyer sur la touche “3”, la

hotte se positionnera à la vitesse 3, en appuyant sur la

touche “2”, la hotte s’éteindra.
A chaque vitesse correspond un signal sur le display:
OFF: Aucun signal
Vitesse 1: 1
Vitesse 2: 2
Vitesse 3: 3
Vitesse 4: 4 clignotant

5. Display

Signal filtre anti-graisse

Le signal filtre anti-graisse s’active après 40 heures
d’utilisation et est indiqué sur le display avec le numéro 1

clignotant.
Quand ce signal apparaît, le filtre anti-graisse installé doit être
lavé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre anti-graisse, appuyer sur la
touche “2” pendant plus de 3”, jusqu’à la coupure du signal.
L’élimination du signal est possible avec la hotte en ON.

Signal filtre charbon (uniquement pour version filtrante)

Le signal filtre charbon s’active après 160 heures d’utilisation
et est indiqué sur le display avec le numéro 2 clignotant.
Quand ce signal apparaît, le filtre au charbon installé doit être
remplacé.
Le signal est visible avec la hotte en ON.

15

Pour éliminer le signal du filtre au charbon, appuyer sur la
touche “2” pendant plus de 3”, jusqu’à la coupure du signal.
L’élimination du signal est possible avec la hotte en ON

Dans le cas de signal simultané des deux filtres, les numéros
1 et 2 clignoteront alternativement sur le display.
Le reset se fait en effectuant 2 fois la procédure décrite plus
haut.
La première fois, pour le reset du signal du filtre anti-graisse,
la deuxième pour le reset du filtre au charbon.

En modalité standard, le signal filtre au charbon n’est pas

actif.
Dans le cas où l’on utilise la hotte en version filtrante, il faut
habiliter le signal filtre au charbon.

Activation signal filtre au charbon:

Placer la hotte sur OFF et maintenir enfoncées en même
temps les touches “2” et “3” pendant 3”.
Les numéros 1 et 2 clignoteront alternativement pendant 2”.

Désactivation signal filtre au charbon:

Placer la hotte sur OFF et maintenir enfoncées en même
temps les touches “2” et “3” pendant 3”.
Le numéro 1 clignotera pendant 2”.

Alarme Température

La hotte est équipée d’un détecteur de température qui active
le moteur à la vitesse 3 au cas où la température dans la zone
display est trop élevée.
La condition d’alarme est indiquée par le display avec la lettre
t clignotante.
Cette condition perdure jusqu’à ce la température ne
descende sous le seuil d’alarme.
On peut sortir de cette modalité en appuyant sur la touche
“2”, “3” ou “4”.
Toutes les 30”, le détecteur vérifie la température ambiante de
la zone display.

Affichages Display

Affichage

Etat

Vitesse 1

Vitesse 2

Vitesse 3

Vitesse 4 (intensive)

Entretien filtre Anti-Graisse

Entretien filtre au Charbon

Entretien filtre Anti-Graisse et filtre au
Charbon

Alarme Température

Entretien
Pour le nettoyage, utiliser EXCLUSIVEMENT un

chiffon humidifié avec des détergent liquides neutres.

NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS
POUR LE NETTOYAGE! Éviter l'usage de produits
abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras Fig. 1-19
Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle – indique cette nécessité) avec des détergents non
agressifs, à la main ou dans le lave-vaisselle à faibles
températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.

Filtre à charbon actif (uniquement pour version
recyclage) Fig. 18

La saturation du charbon actif se constate aprés un emploi
plus ou moins long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. Il est nécessaire
de changer le filtre après quatre mois, au maximum.
IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

La hotte est dotée d’un système d’éclairage basé sur la

technologie LED.
Les LEDS garantissent un éclairage optimal, une durée

jusqu’à 10 fois supérieures aux ampoules traditionnelles et

permettent une épargne de 90% en énergie électrique.

Le système d'éclairage ne peut pas être remplacé par

l’utilisateur ; en cas de dysfonctionnement, contacter le
service d’assistance.

UNIQUEMENT sur certains produits :

Un Clapet Anti-Retour des Fumées est fourni comme
accessoire en option, à installer. Si les conditions d’installation
le requièrent (par ex. : absence de protections contre le retour
accidentel de courants d’air de l’extérieur), l’insérer dans le

logement dédié du Raccord de Sortie d’Air avant d’installer le
conduit d’échappement des fumées. Fig. 15

16

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij

aanvaarden geen enkele aansprakelijkheid voor problemen,
schade of brand die voortvloeien uit nalatigheid, zoals het niet
opvolgen van de instructies in deze gids. Dit apparaat is
bedoeld voor huishoudelijk gebruik en vergelijkbare
toepassingen zoals: - personeelskeukens in winkels, kantoren
en andere werkomgevingen; - boerderijen; - gebruik door
klanten in hotels, motels en andere verblijfsomgevingen zoals
bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in
dit boekje. De instructies voor bediening, onderhoud en
installatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er

altijd dingen in kan opzoeken. Zorg dat het boekje bij
verhuizing, verkoop of overdracht met het apparaat
meegaat.

• Lees de instructies zorgvuldig: het gaat hier om belangrijke

informatie over installatie, bediening, onderhoud en
veiligheid.

• Voer nooit zelf elektrische of mechanische veranderingen

uit op het product of de afvoerbuizen.

• Controleer alle onderdelen op beschadigingen voordat u

verder gaat met de installatie van het apparaat. Neem bij
beschadiging contact op met uw leverancier, en begin niet
aan de installatie.

Opmerking: De elementen gemarkeerd met het symbool "(*)"
zijn optionele accessoires die alleen voor bepaalde modellen
geleverd worden, of het zijn niet-geleverde onderdelen die
aangekocht moeten worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt

eerst dat hij geen stroom heeft door de stekker uit het
stopcontact te halen, de tweepolige schakelaar uit te zetten of
de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draag tijdens installatie en onderhoud altijd

werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf

8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke
beperkingen, onervaren personen en degenen die over
onvoldoende kennis beschikken, onder voorwaarde dat ze
hierbij eerst worden begeleid en geïnstrueerd over veilig
gebruik en bediening van het apparaat, en voldoende inzicht
hebben in de bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat

spelen.

• Schoonmaken en onderhoud door kinderen van voor de

gebruiker toegankelijke onderdelen mag alleen onder toezicht
van een volwassen.

• Wanneer de afzuigkap wordt gebruikt voor apparaten die op

gas of een andere brandstof werken, moet de ruimte waar de
apparaten zijn geïnstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten

worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij moeten de verstrekte onderhoudsinstructies worden

opgevolgd. Als de verstrekte instructies voor het reinigen van
de afzuigkap en de filters niet worden opgevolgd, ontstaat de
kans op brand.

• U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat

aangegeven onder "Onderhoud > Lampjes vervangen" van
deze gids.
Blootstellen aan vlammen is slecht voor de filters en kan tot
brand leiden. Dit moet dus onder alle omstandigheden worden
vermeden. Werk bij bakken en braden dus extra zorgvuldig en
zorg dat vet of olie niet oververhit raakt en in brand vliegt.
LET OP: het is mogelijk dat toegankelijke onderdelen van de
afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de

installatie is voltooid.

• Bij technische maatregelen en veiligheidsmaatregelen voor

installaties die kookdampen afvoeren, is het belangrijk dat de
lokale wet- en regelgeving nauwkeurig wordt gevolgd.

• De afgezogen lucht mag niet worden afgevoerd naar een
uitvoer voor dampen van apparaten die op gas of andere
brandstoffen werken.

WAARSCHUWING! Wanneer niet de in deze instructies

vermelde schroeven worden gebruikt of als het apparaat niet
volgens deze instructies wordt bevestigd, kunnen elektrische
risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst omdat

anders de kans ontstaat op elektrische schokken, zelfs als de
kap niet wordt gebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier

geplaatste roosters.

• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij

specifiek aangegeven.

• Gebruik voor de installatie alleen de meegeleverde

schroeven, of koop schroeven van het juiste type.

• Raadpleeg de installatiegids voor de correcte afmetingen

van de schroeven.

• Raadpleeg bij twijfel een geautoriseerd service center of

iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product niet aan op een

(programmeerbare) timer, externe afstandsbediening of ander
apparaat waardoor het product automatisch wordt
ingeschakeld.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de
waarde op het plaatje aan de binnenkant van de afzuigkap.
Als de afzuigkap een stekker heeft, moet deze in een
stopcontact dat aan de nieuwste regelgeving voldoet en ook
na de installatie bereikbaar blijft. Als het product geen stekker
heeft (rechtstreekse aansluiting op lichtnet), of als de stekker
na de installatie niet meer bereikbaar is, moet gebruik worden
gemaakt van een tweepolige aan/uitschakelaar, zodat het
product (bijvoorbeeld bij een te hoge stroomsterkte, categorie
III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING! Controleer eerst of het netsnoer

correct is gemonteerd voordat de afzuigkap op het lichtnet
wordt aangesloten om de juiste werking te controleren.

WAARSCHUWING! De voedingskabel moet door de

bevoegde technische assistentie dienst worden vervangen om
ieder risico te voorkomen.

Het installeren

• De minimale afstand tussen het kookoppervlak en de
onderkant van de afzuigkap is 50cm bij een elektrische
kookplaat en 65 cm, in geval van een gas- of gemengd

17

fornuis. De maximum hoogte voor installatie moet lager zijn
dan 2.700 m
Als in de installatie-instructies van een gaskookplaat een
grotere afstand wordt genoemd, moet de grotere afstand
worden gebruikt.

Dit toestel is gemarkeerd in overeenstemming met Europese
richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende
afgedankte elektrische en elektronische apparatuur (AEEA).
Zorg aan het einde van de levensduur van het apparaat dat
het op de juiste manier wordt afgevoerd en verwerkt. Zo
voorkomt u negatieve gevolgen voor volksgezondheid en
milieu.

Het pictogram op het product en/of in de

bijbehorende documenten geeft aan dat dit apparaat niet als
normaal huishoudelijk afval mag worden behandeld.Het
product dient te worden afgegeven bij een officieel
innamepunt voor elektrische en elektronische apparatuur om
gerecycled te worden. Afvoer en verwerking moet worden
uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken en
recyclen van dit product contact op met de betreffende
afdeling van de lokale overheid, of de afdeling van uw
leverancier die verantwoordelijkheid draagt voor
afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de
afzuigkap aan op de laagste snelheid wanneer u gaat koken
en laat hem na afloop nog een paar minuten doorlopen. Kies
alleen een hogere snelheid bij grote hoeveelheden damp of
rook en gebruik de hoge snelheid/snelheden (Boost) alleen
voor extreme omstandigheden. Vervang tijdig de koolfilter(s)
om de afzuiging van kookgeurtjes zo effectief mogelijk te
houden. Vervang tijdig vetfilter(s) om de gevolgen van
vetafzetting zo effectief mogelijk tegen te gaan. Gebruik
buizen van de maximale doorsnede zoals vermeld in deze
gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten , of de filtrerende versie, met
luchtcirculatie .

Werking

De kap is voorzien van een bedieningspaneel met een
schakelaar voor de snelheid van afzuiging en een schakelaar
voor de verlichting van het fornuis.

1. Lichten ON/OFF

2. Motor ON/OFF

Door op toets “2” te drukken gaat de motor op snelheid 1.
Door, met werkende kap, op de toets te drukken gaat de

afzuigkap op OFF.

3. Snelheidsafname

Door op toets “3” te drukken neemt de snelheid af, van

snelheid 4 (intensieve zuigkracht) naar snelheid 1.

4. Snelheidstoename

Door op toets “4” te drukken, met de kap op OFF, gaat

de kap op snelheid 1.
Door, met werkende kap, op de toets te drukken neemt

de snelheid toe, van snelheid 1 naar snelheid 4

(intensieve zuigkracht).
Voor de intensieve zuigkracht is er een timer functie. De

standaard tijd is 5 minuten, na afloop ervan schakelt de

afzuigkap over naar snelheid 2.
Om de functie vóór de ingestelde tijd uit te schakelen

druk op toets "3”, de afzuigkap gaat op stand 3; door op

toets “2” te drukken gaat de afzuigkap uit.
Iedere snelheid komt overeen met een signalering op de

display.
OFF: Geen signalering
Snelheid 1: 1
Snelheid 2: 2
Snelheid 3: 3
Snelheid 4: 4 (knipperend)

5. Display

Vetfilter signalering

De vetfilter signalering heeft na 40 werkuur plaats en wordt op
de display weergegeven met een knipperend nummer 1.
Als deze signalering verschijnt moet het geïnstalleerde
vetfilter gereinigd worden.
De signalering is zichtbaar met de kap op ON.
Om de signalering te verwijderen, druk, langer dan 3
seconden, op toets “2” totdat de signalering uitgaat.
De signalering wordt verwijderd met de kap op ON.

Koolstoffilter signalering (alleen voor filterend apparaat)

De koolstoffilter signalering heeft na 160 werkuur plaats en
wordt op de display weergegeven met een knipperend
nummer 2.
Als deze signalering verschijnt moet het geïnstalleerde
koolstoffilter vervangen worden.
De signalering is zichtbaar met de kap op ON.
Om de signalering te verwijderen, druk, langer dan 3

18

seconden, op toets “2” totdat de signalering uitgaat.
De signalering wordt verwijderd met de kap op ON.

In het geval van een gelijktijdige signalering van beide filters,
knipperen op de display, achterelkaar, nummer 1 en nummer

2.
De reset geschiedt door 2 maal de boven beschreven
procedure uit te voeren.
De eerste keer wordt de signalering van het vetfilter gereset,
de tweede keer die van het koolstoffilter.

In de standaard modus is de koolstoffilter signalering niet
actief.
Indien de afzuigkap als filterende apparaat wordt gebruikt
moet de koolstoffilter signalering geactiveerd worden.

Activering van de koolstoffilter signalering:

Zet de afzuigkap op OFF en houd tegelijkertijd, 3 seconden
lang , de toetsen "2" en "3" ingedrukt.
De nummers 1 en 2 knipperen 2 seconden lang achterelkaar.

Uitschakeling van de koolstoffilter signalering:

Zet de afzuigkap op OFF en houd tegelijkertijd, 3 seconden
lang, de toetsen "2" en "3" ingedrukt.
Het nummer 1 knippert 2 seconden lang.

Temperatuur alarm

De kap is voorzien van een temperatuursensor die de motor
op snelheid 3 inschakelt als de omgevingstemperatuur, in de
buurt van de display, te hoog is.
De alarmtoestand wordt op de display weergegeven met een
knipperende t.
Deze toestand blijft voortbestaan totdat de temperatuur onder
de alarmgrens daalt.
Om deze modus te verlaten druk op één van de volgende
toetsen “2”, “3” of “4”.
Elke 30 seconden wordt door de sensor de
omgevingstemperatuur in de buurt van de display
gecontroleerd.

Display weergave

Weergave

Status

Snelheid 1

Snelheid 2

Snelheid 3

Snelheid 4 (intensieve zuigkracht)

Onderhoud Vetfilter

Onderhoud Koolstoffilter

Onderhoud Vetfilter en Koolstoffilter

Temperatuur alarm

Onderhoud
ALLEEN reinigen met een doek die is bevochtigd met een
neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET
REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE
VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK
GEEN ALCOHOL!

Vetfilter afb. 1-19
Vangt vetdeeltjes op uit de kookdampen.

Moet één keer per maand worden gereinigd (of als de
aanwijzer verzadigde filters – indien aanwezig op het model in
Uw bezit – deze noodzaak aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Door hem in
de vaatwasmachine te wassen kan het metalen vetfilter
ontkleuren, maar dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat) afb. 18

Wanneer het koolfilter enige tijd is gebruikt, raakt het
verzadigd, afhankelijk van welk type voedsel wordt bereid en
hoe vaak het vetfilter wordt schoongemaakt.
De cartridge moet in ieder geval na vier maanden gebruik
worden vervangen.
Het koolfilter mag NIET worden gewassen of geregenereerd.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED­technologie.
Dankzij de LEDS bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer zo lang als gewone lampen en een
energiebesparing tot 90%.

Het verlichtingssysteem kan niet door de gebruiker vervangen
worden: neem in geval van storingen contact op met de
servicedienst.

ALLEEN voor enkele producten:

Als optionele accessoire kan een, te installeren, terugslagklep
voor de rookgassen meegeleverd worden. Wanneer de
installatie-omstandigheden dat behoeven (bijv. geen
beveiliging tegen van buiten terugkerende luchtstromen),
moet deze terugslagklep, voorafgaand aan de installatie van
de afvoerpijp van de rookgassen, geplaatst worden in de
daarvoor bestemde zitting in luchtuitlaataansluiting.

afb. 15

19

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana extractora ha sido
ideada para la aspiración de humos y vapores producidos
durante la cocción y para el uso doméstico.

La campana puede ser diferente con respecto a los
dibujos de este manual, aunque las instrucciones para su
uso, la manutención y la instalación son las mismas.

• Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.

• Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

• No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.

• Antes de instalar el aparato,controlar que todas sus

partes no estèn dañadas. En caso contrario llamar al
revendedor y no realizar la instalaciòn.

Nota: Los elementos que están marcados con el símbolo "(*)"
son accesorios opcionales suministrados únicamente con
algunos modelos o elementos no suministrados, que deben
comprarse a parte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o
mantenimiento, desconectar la campana de la alimentación
eléctrica desenchufando la clavija o desconectando el
interruptor general de la vivienda.

• Para todas las operaciones de instalación y mantenimiento
utilizar los guantes de trabajo.

• El aparato puede ser usado por niños mayores a 8 años y
por personas con discapacidades físicas, sensoriales o
mentales, o con falta de experiencia o de conocimiento
necesario, previsto que estén bajo vigilancia o después de
que las mismas hayan recibido instrucción relacionada con el
uso seguro del aparato y de la comprensión de los peligros
inherentes a éste.

• Los niños deben ser supervisados para asegurarse de que
no jueguen con el aparato.

• La limpieza y el mantenimiento no deben ser realizados por

niños sin debida supervisión.

• La habitación debe estar suficientemente ventilada cuando

la campana se utiliza contemporáneamente con otros
dispositivos a combustión de gas u otros combustibles.

• La campana debe ser limpiada con frecuencia, tanto

internamente como externamente (POR LO MENOS UNA
VEZ AL MES), en todo caso seguir lo que se indica
expresamente en las instrucciones de mantenimiento.

• La inobservancia de las normas de limpieza de la campana
y del cambio y la limpieza puede comportar riesgo de
incendios.

• Es estrictamente prohibido flamear los alimentos bajo la

campana.

• Para la sustitución de la lámpara sólo utilizar el tipo de

lámpara indicado en la sección de mantenimiento/sustitución
de este manual.
El uso de una llama libre es perjudicial para los filtros y puede
provocar incendios, por lo tanto, debe evitarse en cualquier

caso.
Los fritos debe realizarse con cuidado para evitar que el
aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando las
partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la

instalación sea totalmente completada.

• En cuanto a las medidas técnicas y de seguridad a adoptar
para la descarga de los humos, seguir estrictamente lo
previsto por los reglamentos de las autoridades locales
competentes.

• El aire aspirado no debe ser transportado en un conducto

usado para la descarga de humos producidos por dispositivos
de combustión a gas u otros combustibles.

¡ATENCIÓN! Si no se instalan los tornillos y elementos

de fijación de acuerdo con estas instrucciones se puede
incurrir en riesgos de naturaleza eléctricos.

• No utilizar ni dejar la campana sin las luces correctamente
instaladas debido al posible riesgo de descarga eléctrica.

• No utilizar nunca la campana sin la rejilla montada

correctamente!

• La campana NUNCA debe utilizarse como una superficie de

apoyo a menos que así se indique específicamente.

• Utilizar sólo los tornillos para fijación suministrados con el
producto para su instalación, o, si no se suministran, comprar
el tipo correcto de tornillos. Utilizar la longitud correcta para
los tornillos que se identifican en la Guía de instalación.

• En caso de duda, consultar el centro de asistencia
autorizado o un similar personal calificado.

¡ATENCIÓN! No utilizar con un programador,

temporizador, mando a distancia separado o cualquier otro
dispositivo que se active automáticamente.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada
en la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.

ATENCIÓN! Antes de reconectar el circuito de la

campana a la red y de verificar el correcto funcionamiento,
controlar siempre que el cable de red fue montado
correctamente.

ATENCIÓN! La sustitución del cable de alimentación

debe ser efectuado por el servicio de asistencia técnica
autorizado de manera de evitar todo tipo de riesgo.

Instalación

• La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
La altitud máxima de instalación debe ser inferior a 2.700 m.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que

20

tenerlo en consideración.

Este aparato lleva el marcado CE en conformidad con la
Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento
Europeo y del Consejo sobre residuos de aparatos eléctricos
y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con su Municipalidad, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un
uso correcto con el fin de reducir el impacto ambiental:
Encienda la campana a la velocidad mínima cuando empiece
a cocinar y mantenga en marcha durante unos minutos
después de haber acabado de cocinar. Aumente la velocidad
solo si se produjera una gran cantidad de humo y vapor y use
la velocidad o velocidades turbo solo en situaciones
extremas. Cambie el filtro o filtros de carbón cuando sea
necesario para mantener un buen rendimiento en la reducción
de los olores. Limpie el filtro o filtros de grasa cuando sea
necesario para mantener un buen rendimiento del filtro de
grasa. Utilice el diámetro máximo del sistema de conductos
indicado en este manual, para optimizar el rendimiento y
minimizar el ruido.

Utilización

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de
interior .

Funcionamiento

La campana está dotada de un panel de mandos con control
de las velocidades de aspiración y control de encendido de la
luz para la iluminación del plano de cocción.

1. ON/OFF Luces

2. ON/OFF Motor

Si se pulsa la tecla “2” el motor pasa a la velocidad 1.
Si se pulsa el botòn durante el funcionamiento la

campana pasa al estado OFF.

3. Disminuciòn de la velocidad

Si se pulsa la tecla “3” se obtiene la disminuciòn de la

velocidad, desde la velocidad 4 (intensiva) a la velocidad

1.

4. Aumento velocidad

Si se pulsa la tecla “4” con la campana en el estado

OFF, la campana pasa a la velocidad 1.
Si se pulsa la tecla durante el funcionamento se obtiene

el aumento de la velocidad, desde la velocidad 1 a la

velocidad 4 (intensiva).
La velocidad intensiva es temporizada. La temporizaciòn

estandar es de 5’, al final de la cual la capana se coloca

a la velocida 2.
Para desactivar la funciòn antes de que se venza el

tiempo pulsar el botòn “3”, la campana se colocarà en

la posiciòn 3, pulsando la tecla “2” la campana se

apagarà.
A cada velocidad corresponde una indicaciòn en el

display:
OFF: Ninguna indicaciòn
Velocidad 1: 1
Velocidad 2: 2
Velocidad 3: 3
Velocidad 4: 4 relampagueante

5. Display

Indicaciòn filtros grasas

La indicaciòn filtro anti-grasas acontece despuès de 40 horas
de su uso y aparece en display con el numero 1
relampagueante.
Cuando aparece dicha indicaciòn los filtros anti-grasas
instalados tienen que ser lavados.
La indicaciòn es visibile con la campana en estado ON.
Para eliminar la indicaciòn del filtro anti-grasas, pulsar la tecla
“2” por màs de 3”, hasta que no se apague la indicaciòn.
La eliminaciòn de la indicaciòn es posible con la campana
extractora en estado ON.

La indicaciòn filtro carbòn (sòlo para versiòn filtrante)

La indicaciòn filtro carbòn pasa después de 160 horas de uso
y aparece en el display con el numero 2 que relampaguea.
Cuando aparece dicha indicaciòn el filtro carbòn instalado
tiene que ser cambiado.
La indicaciòn es visibile con la campana en estado ON.
Para eliminar la indicaciòn del filtro carbòn, pulsar la tecla “2”
por màs de 3”, hasta que no se apague la señal.
La eliminaciòn de la indicaciòn es posible con la campana en
estado ON.

21

En el caso de indicaciòn contemporanea de ambos filtros, en
ell display relampaguean los numeros 1 y 2 alternativamente.
El reset acontece efectuando 2 veces el mismo procedimiento
descrito aqui arriba.
La primera vez resetea la indicaciòn del filtro anti-grasas, la
segunda resetea la indicaciòn del filtro carbòn.

En la modalidad estandar la indicaiòn filtro carbones no està
activa.
Si se utiliza la campana en versiòn filtrante es necesario
activar la indicaciòn filtro carbones.

Activaciòn indicaciòn filtro carbòn:

Colocar la campana en OFF y pulsar contemporaneamente
las teclas “2” y “3” por 3”.
los numeros 1 y 2 relampeguearàn alternativamente por 2”.

Desactivaciòn indicaciòn filtro carbones:

Colocar la campana en OFF y pulsar contemporaneamente
las teclas “2” y “3” por 3”.
El numero 1 relampaguearà por 2”.

Alarma Temperatura

La campana està equipada con un sensor de temperatura que
activa el motor a la velocidad 3 en el caso en que la
temperatura en la zonadisplay sea demasiado elevada.
La condiciòn de alarma es indicada por el display con la letra t
relampagueante.
Esta condiciòn permanece hasta que la temperatura no vaya
màs abajo del nivel de la alarma.
Se puede salir de esta modalidad si se pulsa el botòn “2”, “3”
o “4”.

Cada 30” el sensor controla la temperatura ambiente de la

zona display.

Visualizaciones Display

Visualizciòn

Estado

Velocidad 1

Velocidad 2

Velocidad 3

Velocidad m4 (intensiva)

Mantenimiento filtro Grasas

Mantenimiento filtro Carbòn

Mantenimiento filtro Grasas y filtro
Carbòn

Alarma Temperatura

Mantenimiento
Para la limpieza, utilice EXCLUSIVAMENTE un paño
impregnado de detergente líquido neutro. ¡NO UTILICE
UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No
utilice productos que contengan abrasivos. ¡NO UTILICE
ALCOHOL! ¡NO UTILICE DESINFECTANTES NI
PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa Fig. 1-19
Retiene las partículas de grasa producidas cuando se
cocina.

Debe limpiarse una vez al mes (o cuando el sistema de
indicación de saturación de los filtros - si está previsto en el
modelo que se posee - indica esta necesidad) con
detergentes no agresivos, manualmente con un cepillo de
cerdas suaves o bien en lavavajillas a bajas temperaturas y
con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante)
Fig. 18

La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses. NO puede lavarse o reciclarse.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación
basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración
hasta 10 veces mayor de las lámparas tradicionales y
permiten aborra el 90% de energía eléctrica. .

El sistema de iluminación no es sustituible por el usuario, en
caso de mal funcionamiento póngase en contacto con el
servicio de asistencia técnica.

SOLO en algunos productos:

Como accesorio opcional es suministrada en conjunto, de
instalar, una Válvula No Retorno Humos. Si las condiciones
de instalación lo consideran necesario (por ej.: falta de
protecciones contra el regreso accidental de corrientes de aire
desde afuera), colocarla en la respectiva sede del Empalme
Salida Aire antes de instalar el tubo de descarga humos.

Fig. 15

22

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi concebido para a aspiração de fumos
e vapores de cozedura e é destinado exclusivamente para
uso doméstico.

O exaustor pode ser esteticamente diferente do modelo
ilustrado neste manual, no entanto as instruções de uso,
manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais

consultas futuras.

Em caso de venda ou mudança, certifique-se que o

manual acompanha o produto.

• Leia cuidadosamente as instruções: apresentam

importantes informações sobre a instalação, uso e
segurança.

• Não efectue variações elétricas ou mecânicas no produto

ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho,

verifique se todos os componentes não estão
danificados. Caso contrário, contacte o seu fornecedor e
não prossiga com a instalação.

Nota: As peças sinalizadas com o símbolo "(*)" são
acessórios opcionais fornecidos apenas em alguns modelos
ou peças não fornecidas, que devem ser compradas.

Advertências

• Antes de fazer qualquer operação de limpeza ou de
manutenção, deve-se desligar o exaustor da rede elétrica
retirando a tomada ou desligando a alimentação da rede
elétrica.

• Usar sempre luvas de trabalho para todas as operações de

instalação e manutenção.

• Este aparelho pode ser usado por crianças a partir de 8
anos de idade e por pessoas com reduzidas capacidades
físicas, sensoriais e mentais, ou falta de experiência e
conhecimento, desde que sejam supervisionadas ou se
tiverem recebido as necessárias instruções relativas ao uso
em segurança do aparelho e que tenham conhecimento dos
riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os

comandos ou a brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por

crianças sem supervisão.

• O local onde o aparelho será instalado, deve ser
suficientemente ventilado, quando o exaustor for utilizado em
conjunto com outros dispositivos de combustão de gás ou
outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e

externamente (PELO MENOS UMA VEZ POR MÊS),
respeitando expressamente as indicações no manual, nas
instruções de manutenção.

• A inobservância das normas de limpeza do aparelho e da

substituição e limpeza dos filtros comporta riscos de incêndio.

• É severamente proibido colocar alimentos diretamente na
chama, sob o exaustor.

• Para a substituição da lâmpada, utilizar apenas o tipo de

lâmpada indicado na secção de Manutenção/Substituição de
lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar
incêndios, portanto, deve ser evitado em quaisquer
circunstâncias.
Os alimentos fritos devem ser feitos sob controle, para evitar
que o óleo sobreaqueça e se incendeie.
CUIDADO: Peças acessíveis do exaustor podem queimar
quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação
esteja totalmente concluída.

• Relativamente às medidas técnicas e de segurança a serem

adotadas para a descarga de fumos, é importante respeitar
rigorosamente os regulamentos fornecidos pelas autoridades
locais.

• O sistema de condutas deste aparelho não pode ser
conectado a outro sistema de ventilação já existente que
esteja a ser usado para qualquer outra finalidade, como
descarga de fumos de aparelhos a gás ou outros
combustíveis.

ATENÇÃO! A falta de instalação de parafusos ou

dispositivos de fixação em conformidade com estas
instruções, pode resultar em riscos elétricos

• Não utilizar ou deixar o exaustor sem lâmpadas

corretamente montadas, devido ao possível risco de choques
elétricos.

• Nunca utilizar o exaustor sem as grades montadas
corretamente.

• O exaustor NUNCA deve ser utilizado como uma superfície

de apoio, a menos que seja especificamente indicado.

• Usar somente os parafusos de fixação fornecidos com o

aparelho, para a instalação, ou, se não for fornecido, comprar
o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são

identificados no Guia de Instalação.

• Em caso de dúvida, consultar um centro de assistência

autorizado ou técnico qualificado.

ATENÇÃO! Não utilizar com um programador,

temporizador, telecomando separado ou qualquer outro
dispositivo que se ativa automaticamente.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a
voltagem indicada na etiqueta das características, situada no
interior do exaustor. Se dotado de ficha, conectar o exaustor a
uma tomada, em conformidade com as normas vigentes,
posta em zona acessível, mesmo depois da instalação. Se
não tiver ficha (conexão direta à rede) ou a tomada não se
encontrar numa zona acessível, mesmo depois da instalação,
aplicar um interruptor bipolar, em conformidade com a norma
que assegure a desconexão completa da rede nas condições
da categoria de sobretensão III, de acordo com as regras de
instalação.

ATENÇÃO! Antes de conectar novamente o circuito do

exaustor com a alimentação elétrica, verificar o seu
funcionamento, e verificar se o cabo de rede está montado
corretamente.

ATENÇÃO! A substituição do cabo de alimentação deve

ser efetuada pelo serviço de assistência técnica autorizado de
modo a prevenir qualquer risco.

Instalação

• A distância mínima entre a superfície de suporte dos

23

recipientes sobre o fogão e a parte mais baixa do exaustor
não deve ser inferior a 50cm no caso de fogões elétricos e 65

cm no caso de fogões a gás ou combinados.

A altitude mais para instalação deve ser inferior a 2.700 m.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.

Este aparelho está classificado de acordo com a Diretiva
Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos
de equipamento elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de uma dispersão
doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento elétrico e
eletrónico.
A eliminação deverá ser efetuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma
utilização correta, de modo a reduzir o impacto ambiental:
LIGUE o exaustor na velocidade mínima quando começar a
cozinhar e mantenha-o em função por mais alguns minutos
após ter terminado. Aumente a velocidade somente em caso
de muito fumo ou vapor e use as velocidades altas somente
em situações extremas. Substitua o(s) filtro(s) a carvão
quando necessário, para manter uma boa eficiência na
redução dos odores. Limpe o(s) filtro(s) de gordura quando
necessário para manter uma boa eficiência. Use o diâmetro
máximo do sistema de condutas indicado neste manual para
otimizar a eficiência e minimizar o ruído.

Uso

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa , ou filtrante, com recirculação
interna .

Funcionamento

O exaustor vem equipado com um painel de comandos com

um controlo de velocidade de aspiração e um controlo para
acender a luz de iluminação do plano de cozedura.

1. ON/OFF luzes

2. ON/OFF motor

Premindo o botão “2” o motor passa para a velocidade 1.
Ao pressionar o botão durante o funcionamento o

exaustor passa ao estado OFF.

3. Decremento velocidade

Ao pressionar o botão “3” obtém-se o decremento da

velocidade, da velocidade 4 (intensiva) à velocidade 1.

4. Aumento velocidade

Ao pressionar o botão “4” com o exaustor em estado de

OFF, o exaustor passa para a velocidade 1.
Ao pressionar o botão durante o funcionamento se

obtém o aumento da velocidade, da velocidade 1 para a

velocidade 4 (intensiva)
A velocidade intensa é temporizada. A temporização

padrão é de 5', no final da qual o exaustor posiciona-se

na velocidade 2.
Para desactivar a função antes do tempo terminar

pressione o botão "3", o exaustor posicina-se na

velocidade 3, ao pressionar o botão 2 o exaustor desliga-

se.
A cada velocidade corresponde um sinal no visor:
OFF: Nenhuma sinalização
Velocidade 1 1
Velocidade 2 2
Velocidade 3 3
Velocidade 4 4 a pisca0072

5. Visor

Sinalização do filtro das gorduras

A sinalização do filtro das gorduras efectua-se após 40 horas
de utilização e é indicado pelo visor com o número 1 a piscar.
Quando aparece esta sinalização o filtro das gorduras
instalado necessita de ser lavado.
A sinalização pode-se ver com o exaustor no estado ON
Para eliminar a sinalização do filtro gorduras, prima o botão
“2” por mais de 3 ‘’, até que a sinalização se desligue
A eliminação da sinalização é possível com o exaustor no
estado ON

Sinalização do filtro a carvão (só para versão filtrante)

A sinalização do filtro a carvão efectua-se após 160 horas de
utilização e é indicado pelo visor com o número 2 a piscar.
Quando aparece esta sinalização o filtro a carvão instalado
deve ser substituído.
A sinalização pode-se ver com o exaustor no estado ON
Para eliminar a sinalização do filtro a carvão, prima o botão
“2” por mais de 3 ‘’, até que a sinalização se desligue
A eliminação da sinalização é possível com o exaustor no
estado ON

24

No caso de sinalização contemporanea de ambos os filtros,
no visor piscam os números 1 e 2 alternativamente.
Para reiniciar deve-se efectuar 2 vezes o processo acima
descrito.
A primeira vez reinicia a sinalização do filtro de gorduras, a
segunda reinicia a sinalização do fltro carvões.

Na modalidade padrão a sinalização filtro carvões não está
activa.
Caso se utilize o exaustor na versão filtrante é necessário
habilitar a sinalização do filtro carvões.

Activação da sinalização do filtro carvões:

Posicione o exaustor em OFF e mantenha pressionado
contemporaneamente os botões "2" e "3" por 3''.
Os números 1 e 2 piscam alternativamente por 2''

Desactivação da sinalização do filtro carvões:

Posicione o exaustor em OFF e mantenha pressionado
contemporaneamente os botões "2" e "3" por 3''.
O número 1 piscará por 2’’

Alarme Temperatura

O exaustor está equipado com um sensor de temperatura que
activa o motor na velocidade 3 no caso em que a temperatura
na zona visor seja demasiado elevada.
A condição de alarme è indicada pelo visor com a letra T a
piscar. Esta condição permanece até que a temperatura não
desce abaixo do limite de alarme
Pode-se sair desta modalidade pressionando o botão "2", "3"
ou "4"

Cada 30’’ o sensor verifica a temperatura ambiente da zona

display.

Visualização Visor

Visualização

Estado

Velocidade 1

Velocidade 2

Velocidade 3

Velocidade 4 (intensiva)

Manutenção filtro Gorduras

Manutençãofiltro Carvão

Manutenção filtro Gorduras e filtro

Carvão

Alarme Temperatura

Manutenção
Para a limpeza, utilizar um pano humedecido com

detergentes líquidos neutros. Evitar o uso de produtos
contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura Fig. 1-19
Capta as partículas de gordura provenientes da cozedura.

O Filtro de gordura deve ser limpo uma vez por mês (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade),
com detergentes não agressivos. O filtro pode ser lavado
manualmente ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas suas características de
filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de
libertação com mola.

Filtro de carvão activo (só para a versão filtrante) Fig. 18

A saturação do filtro de carvão ativado verifica-se após um
uso mais ou menos prolongado, em função do tipo de
cozedura e da regularidade da limpeza do filtro de gorduras.
Em todo caso, é necessário substituir o cartucho no máximo a
cada 4 meses.
NÃO pode ser lavado ou regenerado.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação
baseado na tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de
até 10 vezes maior que as lâmpadas tradicionais e
economizam 90% de energia elétrica.

O sistema de iluminação não pode ser substituído pelo
utilizador, em caso de mau funcionamento, entre em contacto
com o serviço de assistência.

SÓ para alguns produtos:

Como opção, será fornecida uma Válvula de Anti-Retorno dos
Fumos para ser instalada. Se as condições de instalação o
exigirem (se, por exemplo, não existir qualquer protecção
contra a passagem acidental do ar de fora para dentro),
inserir a válvula no alojamento previsto que se encontra no
interior da Ligação de Saída do Ar antes de instalar o tubo de
exaustão Fig. 15.

25

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε
αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για

τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των οδηγιών που
αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει
κατασκευαστεί για την απορρόφηση καπνών και ατμών
μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή
χρήση

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε
σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα
αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης
παραμένουν οι ίδιες.

• Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για

να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε!
Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης,
βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το
προϊόν!

• Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες

πληροφορίες για την εγκατάσταση και χρήση του
προϊόντος και για την ασφάλεια σας!

• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο

προϊόν ή στους σωλήνες εξαέρωσης!

• Πρίν προχωρήστε σ την εγκατάσταση της συσκευής

βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί
ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον
πωλητή σας και να μην συνεχίσετε με την εγκατάσταση.

Σημείωση: Τα εξαρτήματα που φέρουν το σύμβολο "(*)" είναι
προαιρετικά εξαρτήματα και διατίθενται μόνον σε ορισμένα
μοντέλα ή είναι πρόσθετα εξαρτήματα που παρέχονται μόνο
κατόπιν αγοράς.

Προηδοποιησεις

• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή
συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα,
βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική
παροχή.

• Για όλες τις εργασίες εγκατάστασης και συντήρησης
χρησιμοποιείτε γάντια εργασίας.

• Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά
ηλικίας 8 ετών και άνω και από άτομα με μειωμένες
σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή
έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν
λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή
τρόπο και κατανοούν τους κινδύνους που ενέχονται.

• Μην αφήνετε μικρά παιδιά να παίζουν με τη συσκευή.

• Ο καθαρισμός και η συντήρηση δεν πρέπει να
πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

• Όταν στον χώρο που λειτουργεί ο απορροφητήρας
υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων,
πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός.

• Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά,
τόσο εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ
ΦΟΡΑ ΤΟΝ ΜΗΝΑ), σε κάθε περίπτωση δώστε μεγάλη
προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου.

• Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του
απορροφητήρα και την αντικατάσταση και καθαρισμό των
φίλτρων μπορεί να προκαλέσει πυρκαγιές.

• Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ)
κάτω από τον απορροφητήρα.

• Αντικαταστήστε τον λαμπτήρα μονο με ίδιου τύπου
λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης
λαμπτήρων του παρόντος εγχειριδίου).
Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί
να προκαλέσει πυρκαγιά, για αυτό θα πρέπει να
αποφεύγεται.
Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να
αποφευχθεί φωτιά από υπερθέρμανση λαδιού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα εστιών βρίσκεται σε
λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί
να είναι ζεστά.

• Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει
ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί
κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της
εκκένωσης των καπνών.

• Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε
αγωγό που χρησιμοποιείται για την εκκένωση καπνών που
παράγονται από συσκευές καύσης αερίου ή άλλου είδους
καύση.

ATENÇÃO! Εάν η εγκατάσταση βιδών και στηριγμάτων

στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να
προκληθούν κινδύνοι ηλεκτρικής φύσεως.

• Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς
λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου
ηλεκτροπληξίας.

• Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι
σωστά τοποθετημένο το μεταλλικό πλέγμα!

• Μη χρησιμοποιείτε ΠΟΤΕ τον απορροφητήρα σαν επίπεδο
στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.

• Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται
με το προϊόν εγκατάστασης ή, αν δεν παρέχονται,
προμηθευτείτε τον σωστό τύπο βιδών.

• Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται
στις Οδηγίες εγκατάστασης.

• Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή
εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ! Να μην χρησιμοποιείται με προγραμματιστή,

χρονόμετρο, ξεχωριστό τηλεχειριστήριο ή οποιοδήποτε άλλη
συσκευή που ενεργοποιείται αυτομάτως.

Ηλεκτρικη συνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε
αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,
τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν
παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή
ρεύματος που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη
και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα
(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα
δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την
εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να
πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την
ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση
υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους
κανόνες εγκαταστάσεως.

ΠΡΟΕΙΔΟΠΟίΗΣΗ! πριν συνδέσετε το σύστημα του

απορροφητήρα με την ηλεκτρική εγκατάσταση και
βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε
πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

ΠΡΟΕΙΔΟΠΟίΗΣΗ! Η αντικατάσταση του καλωδίου

παροχής πρέπει να πραγματοποιηθεί από την

26

εξουσιοδοτημένη τεχνική υπηρεσιών ώστε να αποτραπεί κάθε
κίνδυνος.

Εγκατασταση

• Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης
εστιών και του κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην
περίπτωση ηλεκτρικών κουζινών και των 65εκ στην
περίπτωση κουζινών υγραερίου ή μικτών.
Το μέγιστο υψόμετρο εγκατάστασης πρέπει να είναι
χαμηλότερο από 2.700 m.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο
καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την λάβετε
υπόψη.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή
οδηγία 2012/19/EC - UK SI 2013 No.3113 σχετικά με τα
Απορριπτόμενα ηλεκτρικά και ηλεκτρονικά εξαρτήματα
(WEEE). Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται
σωστά, θα βοηθήσετε στην πρόληψη πιθανά αρνητικών
επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι
οποίες θα μπορούσαν να δημιουργηθούν από τον
ακατάλληλο χειρισμό αυτού το προϊόντος ως απόρριμμα.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που
συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν
μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα
πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής
για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών
εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται
τηρώντας την τοπική νομοθεσία για την διάθεση των
απορριμμάτων.
Για πιο λεπτομερείς πληροφορίες σχετικά με την
επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού
του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο
γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία
αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου
αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί
σύμφωνα με την:

• Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια

σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές
επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην
ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε
τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος.
Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης
συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την
επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις.
Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει
να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής.

Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί
μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη
μέγιστη διάμετρο του συστήματος των σωληνώσεων που
υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να
βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο
θόρυβος.

Χρήση

Ο απορροφητήρας έχει σχεδιαστεί για την χρήση του ως
μοντέλο απορρόφησης και εξαέρωσης στο εξωτερικό

περιβάλλον ή ως μοντέλο φιλτραρίσματος εσωτερικής
ανακύκλωσης .

Λειτουργια

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που
έχει τη δυνατότητα ελέγχου επιλογής ταχυτήτων και με
διακόπτη φωτισμού για να ελέγχει το φωτισμό στη μαγειρική
ζώνη.

1. ON/OFF φωτισμού

2. ON/OFF ταχύτητας

Πιέζοντας το πλήκτρο “2” η ταχύτητα περνάει στο 1.
Πιέζοντας το πλήκτρο κατά την διάρκεια της λειτουργίας

ο απορροφητήρας περνάει στο OFF.

3. Μείωση ταχύτητας

Πιέζοντας το πλήκτρο “3” μειώνετε την ταχύτητα από 4

(εντατική) σε ταχύτητα 1.

4. Αύξηση ταχύτητας

Πιέζοντας το πλήκτρο “4” με τον απορροφητήρα σε θέση

OFF, η ταχύτητα περνάει στο 1
Πιέζοντας το πλήκτρο κατά την διάρκεια της λειτουργίας

επιτυγχάνετε αύξηση της ταχύτητας από 1 σε ταχύτητα 4

(εντατική).
Η εντατική ταχύτητα διαρκεί συγκεκριμένο χρόνο.

Συνήθως διαρκεί 5’, και κατόπιν περνάει στην θέση 2.
Για να το απενεργοποιήσετε πριν από το τέλος χρόνου,

πιέστε το πλήκτρο “3”, ο απορροφητήρας περνάει στην

ταχύτητα 3, πιέζοντας το πλήκτρο “2” ο απορροφητήρας

σβήνει.

Κάθε ταχύτητα αντιστοιχεί σε μια ειδοποίηση στο

display:
OFF: Καμία ειδοποίηση
ταχύτητα 1: 1
ταχύτητα 2: 2
ταχύτητα 3: 3
ταχύτητα 4: 4 που αναβοσβήνει

5. οθόνη (display)

Ειδοποιήσεις φίλτρου λίπους

Η ειδοποίηση φίλτρου λίπους γίνεται μετά από 40 ώρες
χρήσης και απεικονίζεται στην οθόνη με το 1 που
αναβοσβήνει.
Όταν εμφανίζεται αυτή η ειδοποίηση, το φίλτρο λίπους

27

χρειάζεται καθάρισμα.
Η ειδοποίηση φαίνεται με τον απορροφητήρα σε θέση ON.
Για να αφαιρέσετε την ειδοποίηση φίλτρου λίπους, πιέστε το
πλήκτρο “2” για περισσότερο από 3”, μέχρι να σβήσει.
Η αφαίρεση της ειδοποίησης φίλτρου λίπους γίνεται με τον
απορροφητήρα σε θέση ON.

Ειδοποιήσεις φίλτρου άνθρακα (αποκλειστικά για
μοντέλα φιλτραρίσματος)

Η ειδοποίηση φίλτρου άνθρακα γίνεται μετά από 160 ώρες
χρήσης και απεικονίζεται στην οθόνη με το 2 που
αναβοσβήνει.
Όταν εμφανίζεται αυτή η ειδοποίηση, το φίλτρο άνθρακα
πρέπει να αλλαχθεί.
Η ειδοποίηση φαίνεται με τον απορροφητήρα σε θέση ON.
Για να αφαιρέσετε την ειδοποίηση φίλτρου άνθρακα, πιέστε
το πλήκτρο “2” για περισσότερο από 3”, μέχρι να σβήσει.
Η αφαίρεση της ειδοποίησης φίλτρου άνθρακα γίνεται με τον
απορροφητήρα σε θέση ON.

Σε περίπτωση παράλληλης ειδοποίησης και των δύο
φίλτρων, στην οθόνη αναβοσβήνουν εναλλάξει οι αριθμοί 1
και 2.
Το reset γίνεται ακολουθώντας για 2 φορές την παραπάνω
διαδικασία.
Την πρώτη φορά αφαιρεί την ειδοποίηση φίλτρου λίπους, την
δεύτερη φορά αφαιρεί την ειδοποίηση φίλτρου άνθρακα.

Σε κανονικές καταστάσεις η ένδειξη ειδοποίησης φίλτρου
άνθρακα είναι απενεργοποιημένη.
Εάν χρησιμοποιείτε το μοντέλο φιλτραρίσματος πρέπει να
ενεργοποιήσετε την ειδοποίηση φίλτρου άνθρακα.

Ενεργοποίηση ειδοποίησης φίλτρου άνθρακα:

Φέρτε τον απορροφητήρα σε θέση OFF και πιέστε
ταυτόχρονα τα πλήκτρα “2” και “3” για 3”.
Οι αριθμοί 1 και 2 θα αναβοσβήσουν για 2”.

Απενεργοποίηση ειδοποίησης φίλτρου άνθρακα:

Φέρτε τον απορροφητήρα σε θέση OFF και πιέστε
ταυτόχρονα τα πλήκτρα “2” και “3” για 3”
Ο αριθμός 1 θα αναβοσβήσει για 2”.

Συναγερμός Θερμοκρασίας

Ο απορροφητήρας είναι εφοδιασμένος με ειδικό σένσορα
θερμοκρασίας ο οποίος ενεργοποιεί την απορρόφηση σε
ταχύτητα 3 σε περίπτωση που η θερμοκρασία στην περιοχή
της οθόνης είναι υπερβολικά υψηλή.
Σε περίπτωση κινδύνου η οθόνη παρουσιάζει το γράμμα t
που αναβοσβήνει.
Αυτή η κατάσταση παραμένει έως η θερμοκρασία να κατεβεί
κάτω από τα επίπεδα κινδύνου.
Μπορείτε να βγείτε από την ενεργοποίηση πιέζοντας το
πλήκτρο “2”, “3” ή “4”.
Κάθε 30” ο σένσορας ελέγχει την θερμοκρασία του
περιβάλλοντος στην περιοχή της οθόνης.

Εικόνα

οθόνη

Κατάσταση

Ταχύτητα 1

Ταχύτητα 2

Ταχύτητα 3

Ταχύτητα 4 (εντατική)

Συντήρηση Φίλτρου Λίπους

Συντήρηση Φίλτρου Άνθρακα

Συντήρηση Φίλτρου Λίπους και
Φίλτρου Άνθρακα

Συναγερμός Θερμοκρασίας

Συντηρηση
Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα

υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!
Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φιλτρο για τα λιποι Εικ. 1-19
Συγκρατεί τα σωματίδια λίπους που προέρχονται από το
μαγείρεμα.

Πρέπει να καθαρίζεται μια φορά τον μήνα ( ή όταν το
σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται
στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την
αναγκαιότητα), με απορρυπαντικά που δεν χαραζουν, είτε
στο χέρι ή στο πλυντήριο πιάτων το οποίο πρέπει να
ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με
το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη
μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν
μεταβάλλει τς ιδιότητες φιλτραρίσματος.
Για να βγάλετε το φίλτρο για τα λίπη τράβηξε την λαβή
αποσυμπλοκής.

Φιλτρο ανθρακα (μονο για τον τυπο φιλτραρισματος)
Εικ. 18

Ο κορεσμός του ενεργού άνθρακα συντελείται λίγο πολύ από
την παρατεταμένη χρήση ανάλογα με τον τύπο του
μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για
τα λίπη.
Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του
φίλτρου τουλάχιστον κάθε τέσσερις μήνες.
Το φίλτρο άνθρακα μπορεί να ΜΗΝ πλυθεί ή να ανανεωθεί.

28

Αντικατασταση λαμπες

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που
χρησιμοποιεί την τεχνολογία LED.
Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10
φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα
επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής
ενέργειας.

Το σύστημα φωτισμού δεν μπορεί να αντικατασταθεί από τον
χρήστη, σε περίπτωση δυσλειτουργίας επικοινωνήστε με την
υπηρεσία υποστήριξης.

ΜΟΝΟ σε ορισμένα προϊόντα:

Ως προαιρετικό αξεσουάρ, παρέχεται μαζί μια Βαλβίδα
Αντεπιστροφής Καπνού. Εάν οι συνθήκες εγκατάστασης το
απαιτούν (π.χ.: έλλειψη μέσων προστασίας ενάντια στην
τυχαία είσοδο ρευμάτων αέρα από τον εξωτερικό χώρο),
τοποθετήστε την στην κατάλληλη έδρα εντός του Συνδέσμου
Εξόδου Αέρα προτού εγκαταστήσετε το σωλήνα απαγωγής
καπνού.

Εικ. 15

29

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten
har tillverkats för utsugning av matos och ånga som bildas vid
matlagning och är endast ämnad för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i
ritningarna i denna handbok men alla anvisningar för
användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som

helst är tillgänglig för framtida konsultationer. I händelse
av försäljning, överlåtelse eller flytt skall manualen alltid
följa med produkten.

• Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och
säkerhet.

• Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.

• Kontrollera innan apparen installeras att inga

komponenter är skadade. Kontakta i sådant fall
återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen "(*)" är
särskilda tillbehör som endast levereras med vissa modeller
eller extra tillbehör som ska införskaffas separat.

Varningsföreskrifter

• Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.

• Använd alltid skyddshandskar vid installation och
underhållsingrepp.

• Apparaten får inte användas av barn från 8 års ålder eller
personer med reducerad rörelseförmåga eller mental
kapacitet, eller personer som saknar erfarenhet och
kännedom om apparaten, såtillvida inte användandet
övervakas eller instruktioner ges av erfaren person som
ansvarar för säkerheten.

• Barn får inte lämnas utan uppsikt för att förhindra att de leker

med apparaten.

• Rengörings- och underhållsingrepp får inte utföras av barn
utan uppsikt.

• Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka drivs med
gas och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och
utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i
instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och

rengöring av filtren inte observeras kan detta medföra
brandrisk.

• Det är strängt förbjudet att flambera mat under fläkten.

• Använd endast den typ av lampor som anges i denna

handbok i kapitles Underhåll/Byte av lampa när lampan skall
bytas ut.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
VARNING: När spishällen är i funktion kan tillgängliga delar av
fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt
slutförd.

• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder
som skall vidtas för avledning av utblåsningsluften, skall de
föreskrifter som utfärdats av lokala myndigheter noga
efterlevas.

• Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.

VARNING! I det fall skruvar och fixeringsanordningar inte

installeras enligt dessa instruktioner kan elektriska risker
uppstå.

• Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.

• Fläkten får aldrig användas utan att gallret är korrekt

monterat!

• Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

• Använd endast de medlevererade fixeringsskruvarna eller
införskaffa skruvar av korrekt typ.

• Använd skruvar med rätt längd enligt föreskrifterna i

Installationsguiden. I händelse av tvivel, kontakta
Servicekontoret eller behörig personal.

VARNING! Använd inte med en separat

programmeringsenhet, timer, fjärrkontroll eller någon annan
anordning, som aktiveras automatiskt.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.

VARNING! Kontrollera innan fläktens krets ansluts med

nätspänningen att den fungerar korrekt och är korrekt
monterad.

VARNING! byte av elektrisk kabel skall utföras av

auktoriserad servicetekniker i syftet att undvika all typer av
risker.

Installation

• Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Den högsta höjden för installationen måste vara lägre än
2700 m.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC - UK SI
2013 No.3113 beträffande elektriskt och elektroniskt avfall
(Waste Electrical and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser

30

för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt
användning för att minska miljöpåverkan: Sätt PÅ fläkten på
minsta farten när du börjar att laga mat och låt den vara på i
några minuter efter att du är färdig. Öka farten bara om det
skulle uppstå mycket rök och ånga och använd ökad fart bara
i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en
god lukt och effektivitet. Rengör fettfiltret vid behov för att
bevara fettfiltrets effektivitet. Använd den maximala diametern
på ventilationssytemet som indikeras i denna manualen för
att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion

med utvändig evakuering eller som filterversion med

intern återcirkulation .

Funktion

Fläkten är utrustad med en manöverpanel med en
hastighetskontroll och en strömbrytare för spishällens
belysning.

1. ON/OFF Belysning

2. ON/OFF Motor

När man trycker på tangenten “2” startar motorn med

hastighet 1.

Om man trycker på tangenten när fläkten fungerar stängs

denna av (OFF).

3. Sänkning av hastigheten

När man trycker på tangenten “3” sänks hastigheten från

hastighet 4 (intensiv) till hastighet 1.

4. Höjning av hastigheten

När man trycker på tangenten “4” på avstängd fläkt

(OFF), går fläkten över till hastighet 1.
Om man trycker på tangenten när fläkten fungerar, höjs

hastigheten från hastighet 1 till hastighet 4 (intensiv).
Intensivhastigheten är tidsbegränsad. Standardtiden är 5

min. varefter fläkten övergår till hastighet 2.
I det fall man önskar avaktivera funktionen innan tiden

gått ut trycker man på tangenten “3”, fläkten övergår till

hastighet 3, trycker man på tangenten “2” stängs fläkten

av.
Hastigheterna motsvaras av en signal på displayen:
OFF: Ingen signal
Hastighet 1: 1
Hastighet 2: 2
Hastighet 3: 3
Hastighet 4: blinkande 4

5. Display

Signal för fettfilter

Fettfiltrets signal aktiveras efter 40 arbetstimmar och indikeras
på displayen av en blinkande siffra 1 .
När denna signal visualiseras kräver det installerade fettfiltret
rengöring.
Signalen visualiseras när fläkten är påslagen ON.

Tryck på tangenten “2” under mer än 3 sek. tills signalen för

fettfiltret släcks för att återställa denna.
Fläkten måste vara påslagen ON i samband med
återställningen av signalen.

Signal för kolfilter (gäller endast filterversionen)

Kolfiltrets signal aktiveras efter 160 arbetstimmar och
indikeras på displayen av en blinkande siffra 2.
När denna signal visualiseras skall det installerade koltfiltret
bytas ut.
Signalen visualiseras när fläkten är påslagen ON.

på tangenten “2” under mer än 3 sek. tills signalen för

koltfiltret släcks för att återställa denna.
Fläkten måste vara påslagen ON i samband med
återställningen av signalen.

I det fall signalerna för båda filtren aktiveras samtidigt, blinkar
siffrorna 1 och 2 växelvis på displayen.
För att återställa signalen skall det ovan beskrivna förfarandet
upprepas 2 gånger.
Den första gången återställs fettfiltrets signal, den andra
återställs kolfiltrets signal.

Som standard är kolfiltrets signal inte aktiverad.
I det fall fläkten används som filterversion skall signalen för
kolfiltret aktiveras.

Aktivering av kolfiltrets signal:

Stäng av fläkten OFF och håll tangenterna “2” och “3”
intryckta samtidigt under 3 sek.
Siffrorna 1 och 2 blinkar växelvis i 2 sek.

Avaktivering av kolfiltrets signal:

Stäng av fläkten OFF och håll tangenterna “2” och “3”
intryckta samtidigt under 3sek.

31

Siffran 1 blinkar i 2 sek.

Temperaturlarm

Fläkten är utrustad med en temperatursensor som starter
motorn på hastighet 3 i det fall temperaturen runt
displayområdet är för hög.
Larmet indikeras på displayen av den blinkande bokstaven t.
Larmet förblir aktiverat tills temperaturen sjunker under den
högsta tillåtna.
Om man trycker på en av tangenterna “2” “3” eller “4”
avaktiveras larmet .
Sensorn mäter temperaturen intill displayområdet varje 30
sek.

Displayens visualiseringar

Visualisering

Tillstånd

Hastighet 1

Hastighet 2

Hastighet 3

Hastighet 4 (intensiv)

Underhåll av fettfiltret

Underhåll av kolfiltret

Underhåll av fettfiltret och kolfiltret

Temperaturlarm

Underhåll
Använd endast en trasa fuktad med neutrala
rengöringsmedel vid rengöring. Använd inte några verktyg
eller instrument för rengöringen!
Undvik produkter som innehåller slipmedel. ANVÄND INTE
ALKOHOL!

Fettfilter Fig. 1-19
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn
för filtrets mättning – om sådan finns på er modell – anger att
detta är nödvändigt), med ett milt rengöringsmedel, för hand
eller i diskmaskin, med låg temperatur och kort program.
Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att
detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen) Fig. 18
Kolfiltret mättas efter en mer eller mindre lång tidsperiod

beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad.
Filtret kan INTE rengöras eller återanvändas.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på
lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger
längre livslängd jämfört med konventionella lampor och
möjliggör en energibesparing på 90%.

Belysningssystemet kan inte bytas ut av användaren, kontakta
kundtjänst vid felfunktion.

ENDAST fòr vissa produkter:

Som alternativt tillbehör medföljer, att installera, en Rök
Backventil. Om det är nödvändigt för installationsvillkoren (t
ex.: avsaknad av skydd mot oavsiktligt luftdrag utifrån), för in
den i det därför avsedda utrymmet i Kopplingen för Luftutsläpp
innan du installerar rökavloppsröret.

Fig. 15

32

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Ventilatoren er ment for avtrekk av røyk og damp fra
matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises
på tegningene i denne håndboken. Bruksanvisningen,
vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare denne håndboken for å kunne

konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.

• Les bruksanvisningen nøye: den inneholder viktige

informasjoner om installasjon, bruk og sikkerhet.

• Ikke utfør elektriske eller mekaniske endringer på

produktet eller på avtrekksrørene.

• Før man fortsetter med installasjon av apparatet, skal

man undersøke at ingen komponenter er skadet. Hvis det
skulle være skade på komponentene, skal man ta
kontakt med forhandleren og ikke fortsette med
installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten
ekstrautstyr som kun leveres sammen med enkelte modeller
eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller

rengjøring må hetten kobles fra strømmen, enten ved å dra ut
støpselet eller ved å kutte strømmen i hele huset.

• Bruk alltid arbeidshansker under hele installasjonen og når
det utføres vedlikehold.

• Dette apparatet kan benyttes av barn fra 8 år og oppover og

av personer med svekkede fysiske, følelsesmessige eller
mentale egenskaper, eller manglende erfaring og kjennskap,
hvis de overvåkes eller hvis de er opplært til å ta apparatet i
bruk på en sikker måte og er informert om tilhørende farer.

• Pass på at barn ikke leker med apparatet.

• Rengjøring og vedlikehold må ikke utføres av barn, med

mindre de overvåkes.

• Rommet må være tilstrekkelig ventilert hvis hetten anvendes
sammen med andre apparater som forbrenner gass eller
annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig

(MINST EN GANG I MÅNED), ta hensyn til informasjonene
skrevet i bruksanvisning og vedlikehold håndbok.

• Manglende overholdelse av rengjørings indikasjon samt som

erstatning og rengjør av filter kan føre til brann fare.

• Det er strengt forbudt å lage flambert mat under hetten.

• Bruk kun samme type lyspære som indikeres i avsnittet

vedlikehold/utbytting av lyspære i denne veiledningen når
lyspæren skal byttes ut.
Frie flammer kan skade filtrene og medføre brann og må
derfor alltid unngås.
Frityrsteking må overvåkes for å unngå at oljen blir for varm
og antennes.
VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli
varme når koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt
ferdig.

• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg

nøye alle lokale forskrifter og regler.

• Oppsugd luft må ikke føres inn i et rør som benyttes som
uttak for apparater med gassforbrenning eller annen brensel.

VÆR OPPMERKSOM! Manglende installasjon av skruer

og festeanordninger i samsvar med disse instruksjonene kan
føre til elektriske farer.

• Ikke bruk hetten uten lyspære eller med feilmontert lyspære,
da det finnes fare for elektriske støt.
Ikke bruk hetten med feilmontert rist!
Hetten må ALDRI brukes som støtteflate, med mindre dette er
uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med
apparatet for å utføre installasjonen eller, hvis de ikke
utleveres, kjøp riktige skruer.

• Bruk riktig lengde på skruene som er oppført i

Installasjonsveiledningen.

• Vennligst ta kontakt med et autorisert servicesenter eller
lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM! Ikke bruk tidsmåler, timer,

separat fjernkontroll eller andre typer anordninger som
aktiveres automatisk.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.

MERK! Før man kobler ventilatorens strømkrets til

strømnettet og fastslår at alt fungerer korrekt, må man alltid
kontrollere at strømledningen er korrekt montert.

MERK! Strømledningen må skiftes ut av autorisert

teknisk service eller av en elektriker.

Installasjon

• Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 65cm når det gjelder
gassbluss og kombinerte koketopper.
Maksimal høyde for installasjon må være mindre enn 2700 m.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.

Dette apparatet er merket i konformitet med EU-direktivet
2012/19/EC - UK SI 2013 No.3113, Waste Electrical and
Electronic Equipment (WEEE). Ved å forsikre seg om at dette
produktet kasseres forskriftsmessig, bidrar brukeren med å
forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig

33

husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR
14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
61000-3-3.
Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ
ventilatorhetten på minimum hastighet når du starter
matlagingen og lå den holdes i gang i noen minutter etter at
matlagingen er ferdig. Øk hastigheten kun ved store mengder
røyk og damp og bruk boost-hastighet(er) kun i ekstreme
situasjoner. Skift ut kullfilter når det er nødvendig for å
opprettholde optimal effektivitet for odørreduksjon. Rengjør
fettfilter når det er nødvendig for å opprettholde optimal
effektivitet for fettfilter. Bruk maksimum diameter på
kanalsystemet som er angitt i denne bruksanvisningen for å
optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er laget for å brukes med direkte avtrekk der

avtrekksluften føres ut i friluft , eller med resirkulering av

avtrekksluften .

Funksjon

Hetten er utstyrt med et kontrollpanel hvor man kan
kontrollere avtrekkshastigheten og slå av og på lyset som
belyser platetoppen.

1. ON/OFF Lys

2. ON/OFF Motor

Ved å trykke på knapp “2”, går motoren over i hastighet

1.

Hvis man trykker på knappen mens ventilatoren er i

funksjon, vil ventilatoren slå seg av (OFF).

3. Senking av hastigheten

Ved å trykke på knapp “3”, senkes hastigheten fra

hastighet 4 (intensiv) til hastighet 1.

4. Hastighetsøkning

Ved å trykke på knapp “4” når ventilatoren er avslått

(OFF), vil ventilatoren slås på i hastighet 1.

Hvis man trykker på knappen mens ventilatoren er i

funksjon, vil hastigheten øke fra hastighet 1 til hastighet 4

(intensiv).
Den intensive hastigheten er tidsinnstilt. Standard

tidsinnstilling er på 5 minutter. Når denne tiden er gått, vil

ventilatoren gå over i hastighet 2.
For å deaktivere funksjonen før den innstilte tiden er

over, skal man trykke på knapp “3”. Ventilatoren stilles i

hastighet 3; ved å trykke på knapp “2”, vil ventilatoren

slå seg av.
Hver hastighet har sitt eget signal på displayet:
OFF: Ikke noe signal
Hastighet 1: 1
Hastighet 2: 2
Hastighet 3: 3
Hastighet 4: 4 blinkende

5. Display

Signal for mettet fettfilter

Signalet for mettet fettfilter gis etter 40 brukstimer, og angis av
at tallet 1 blinker på displayet.
Når dette signalet vises, må det installerte fettfilteret vaskes.
Signalet vises når ventilatoren er påslått (ON).
For å tilbakestille signalet for mettet fettfilter, skal man holde
knappen “2” inntrykt i mer enn 3 sekunder, helt til signalet
slås av.
Signalet kan tilbakestilles kun når ventilatoren er påslått (ON).

Signal for mettet kullfilter (kun for versjonen med
resirkulering av luften)

Signalet for skittent kullfilter gis etter 160 brukstimer, og angis
av at tallet 2 blinker på displayet.
Når dette signalet vises, må det installerte kullfilteret skiftes ut.
Signalet vises når ventilatoren er påslått (ON).
For å tilbakestille signalet for mettet kullfilter, skal man holde
knappen “2” inntrykt i mer enn 3 sekunder, helt til signalet
slås av.
Signalet kan tilbakestilles kun når ventilatoren er påslått (ON).

Dersom det gis signal for begge filtrene samtidig, vil tallene 1
og 2 blinke alternativt på displayet.
Man tilbakestiller signalene ved å utføre ovennevnte
prosedyre 2 ganger.
Første gangen vil signalet for fettfilteret tilbakestilles, og andre
gangen tilbakestilles signalet for kullfilteret.

I standardmodus er ikke signalet for mettet kullfilter aktivert.
Dersom man bruker ventilatoren i versjonen med resirkulering
av luften, er det nødvendig å aktivere signalet for mettet
kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren i OFF, og hold knappene “2” og “3” inntrykt
samtidig i 3 sekunder.
Tallene 1 og 2 blinker alternativt i 2 sekunder.

Deaktivering av signalet for mettet kullfilter:

Sett ventilatoren i OFF, og hold knappene “2” og “3” inntrykt
samtidig i 3 sekunder.
Tallet 1 vil blinke i 2 sekunder.

34

Temperaturalarm

Ventilatoren er utstyrt med en temperatursensor som aktiverer
motoren i hastighet 3 dersom temperaturen i displayområdet
er for høy.
Alarmstatusen vises med en blinkende t på displayet.
Denne statusen forblir helt til temperaturen igjen går under
alarmterskelen.
Man kan gå ut av denne modusen ved å trykke på knapp “2”,
“3” eller “4”.
Sensoren måler romtemperaturen rundt displayområdet hvert

30. sekund.

Displaysymboler

Symboler

Status

Hastighet 1

Hastighet 2

Hastighet 3

Hastighet 4 (intensiv)

Vedlikehold av fettfilteret

Vedlikehold av kullfilteret

Vedlikehold av fettfilteret og kullfilteret

Temperaturalarm

Vedlikehold
Til rengjøring skal det KUN benyttes en klut fuktet med et
nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER
SKAL IKKE BRUKES TIL RENGJØRING!
Unngå bruk av slipende eller etsende produkter. ALKOHOL
SKAL IKKE BRUKES!

Fettfilteret
Fig. 1-19
Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det
elektroniske systemet viser at filteret er skittent – hvis din
modell har denne funksjonen), med milde (ikke aggressive)
rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav
temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.

Kullfilter (kun med resirkulering av luften)
Fig. 18
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av

ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen

Utskifting av lyspærer

Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.

Lysanlegget kan ikke skiftes ut av brukeren. Hvis det oppstår
feilfunksjoner bes man kontakte kundeservice.

BARE i noen produkter:

Som ekstrautstyr følger det med en tilbakeslagsventil for røyk.
Dersom installasjonsforholdene skulle gjøre det nødvendig å
bruke denne (f.
eks. om det mangler beskyttelse mot utilsiktet innsig av luft
som kommer utenifra), montere ventilen på den dertil
beregnede plassen inne i koblingen for luftutslipp før
utslippsrøret for røyk installeres.

Fig. 15

35

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er beregnet til udsugning af røg og damp fra
madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til
modellen på tegninerne i denne vejledning. Vejledningen
til brug, vedligeholdelse og installering er dog uændret.

• Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,
overdragelse eller flytning skal man sørge for, at
vejledningen følger emhætten.

• Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.

• Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.

• Undersøg at ingen komponenter er beskadiget, før

apparatet installeres. Kontakt forhandleren og undlad at
fortsætte med installeringen, hvis der påvises
beskadigelser.

Bemærk: Delene mærket med symbolet "(*)" er valgfrit
ekstraudstyr til nogle modeller, som skal købes særskilt.

Advarsel

• Før deres foretages nogen form for indgreb i forbindelse

med rengøring og vedligeholdelse skal forbindelsen til
strømforsyningen afbrydes ved at trække stikket ud eller ved
at slukke for boligens hovedafbryder.

• For indgreb i forbindelse med installation og vedligeholdelse

skal der bruges arbejdshandsker.

• Børn over 8 år og personer med nedsatte fysiske, sensoriske

eller mentale evner eller uden den nødvendige erfaring og
viden må ikke bruge apparatet, hvis de er under tilsyn eller
forinden har modtaget instruktioner i sikker brug af apparatet
og har forstået farerne, som brugen af apparatet indebærer.

• Det er nødvendigt at holde øje med, at børnene ikke leger
med opladeren.

• Rengøring og vedligeholdelse må ikke udføres af børn uden
opsyn.

• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis

emhætten bruges samtidig med andre forbrændingsapparatet
, der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, både
indvendigt og udvendigt (MINDST EN GANG OM
MÅNEDEN).

• Overhold under alle omstændigheder anvisningerne i

vedligeholdelsesvejledningen.
Manglende overholdelse af emhættens rengøringsforskrifter
og af filtrenes udskiftning og rengøring medfører fare for
brand. Det er strengt forbudt at tilberede mad under åben ild
under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type

lyspære, der er angivet i afsnittet om
vedligeholdelse/udskiftning af pære i denne manual.
Brug af åben ild er skadeligt for filtrene og kan medføre en
brand, og det skal derfor for enhver pris undgås.
Friturestegning skal udføres under overvågning for at undgå,
at olien overophedes og antændes.
PAS PÅ! Når kogepladen er i brug, kan emhættens

tilgængelige dele blive meget varme.

• Apparatet må ikke tilsluttes strømforsyningen, før

installationen er helt fuldført.

• Hvad angår de anviste tekniske og sikkerhedsmæssige

forholdsregler til udledning af røg, skal du omhyggeligt
overholde de lokale myndigheders forskrifter.

• Den udsugede luft må ikke tilføres en skakt, der bruges til

udledning af røg fra forbrændingsapparater, der fungerer med
gas eller andre brændstoffer.

ADVARSEL! Hvis der ikke monteres de skruer og

fastspændingsanordninger som angivet i disse anvisninger,
kan der opstå risiko for elektriske problemer.

• Du må ikke bruge eller efterlade emhætten uden korrekt

monterede pærer for at undgå en risiko for elektrisk stød.

• Brug aldrig emhætten uden en korrekt monteret rist!

• Emhættens overflade må ALDRIG anvendes som

afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i

forbindelse med installationen eller – såfremt de ikke
medfølger – skal du indkøbe den korrekte type skruer.

• Brug skruer af korrekt længde, som anført i
installationsvejledningen.

• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter

eller en kvalificeret tekniker.

ADVARSEL! Brug ikke sammen med en

programmeringsenhed, timer, separat fjernbetjening eller
andre enheder, der aktiveres automatisk.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.

OBS! Undersøg altid, at netkablet er blevet monteret

rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og
der udføres kontrol af korrekt funktion.

OBS! forsyningsledningen må udelukkende udskiftes af

den autoriserede tekniske service, så alle risici kan undgås.

Installering

•Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under 65cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Anlæggets maksimale højde skal være mindre end 2 700 m.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.

Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2012/19/EC - UK SI 2013 No.3113,
Waste Electrical and Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,

36

komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand . Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.

Produktet er designet, testet og produceret i henhold til:

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt
anvendelse til reducering af miljøbelastning: Indstil ON på
emhættens laveste hastighed, når du begynder at lave mad
og sluk den først et par minutter efter endt madlavning.
Forhøj kun hastigheden ved meget røg og damp. Anvend kun
boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift
kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde
udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det
er nødvendigt for at bibeholde filtereffektiviteten. Anvend det
største kabelsystemdiameter til optimering af effektiviteten og
til minimering af støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med

ekstern udledning eller i den filtrerende udgave med

intern recirkulation .

Funktion

Emhætten er udstyret med et betjeningspanel, hvorfra man
kan styre udsugningshastigheden og tænde for lyset til
kogepladen.

1. ON/OFF Lys

2. ON/OFF Motor

Ved tryk på tasten “2”, skifter motoren til hastighed 1.
Ved tryk på tasten under funktion, stilles emhætten på

OFF.

3. Sænkning af hastighed

Ved tryk på tasten “3” sænkes hastigheden; fra

hastighed 4 (intensiv) til hastighed 1.

4. Øgning af hastighed

Ved tryk på tasten “4”, når emhætten står på OFF,

skifter emhætten til hastighed 1.
Ved tryk på tasten under funktion, øges hastigheden; fra

hastighed 1 til hastighed 4 (intensiv).
Den intensive hastighed er tidsindstillet. Den normale

tidsindstilling er på 5 minutter, hvorefter emhætten skifter

til hastighed 2.
For at slukke funktionen, før udløb af den indstillede tid,

skal der trykkes på tast “3”, hvorefter emhætten skifter til

hastighed 3; ved tryk på tast “2” slukkes emhætten.
Hver hastighed har en tilhørende signalering på

displayet:
OFF: Ingen signalering
Hastighed 1: 1
Hastighed 2: 2
Hastighed 3: 3
Hastighed 4: 4 blinkende

5. Display

Signalering fra fedtfilter:

Signalering fra fedtfilteret sker efter 40 timers funktion, og
vises på displayet vha. tallet 1 der blinker.
Når denne signalering tændes, skal det monterede fedtfilter
vaskes.
Signaleringen er synlig, når emhætten er på ON.
For at slette signalering fra fedtfilteret, skal der trykkes på tast
“2” i mere end 3 sek., indtil signaleringen slukkes.
Signaleringen kan slettes, når emhætten er på ON.

Signalering fra kulfilter (kun for den filtrerende udgave)

Signalering fra kulfilteret sker efter 160 timers funktion, og
vises på displayet vha. tallet 2 der blinker.
Når denne signalering tændes, skal det monterede kulfilter
udskiftes.
Signaleringen er synlig, når emhætten er på ON.
For at slette signalering fra kulfilteret, skal der trykkes på tast
“2” i mere end 3 sek., indtil signaleringen slukkes.
Signaleringen kan slettes, når emhætten er på ON.

Ved samtidig signalering fra begge filtre, blinker tallene 1 og 2
skiftevis på displayet.
Reset sker ved at udføre ovenstående procedure 2 gange.
Første gang tilbagestilles signaleringen fra fedtfilteret, og
anden gang tilbagestilles signaleringen fra kulfilteret.

På standard-funktionen er signaleringen fra kulfilteret ikke
tilsluttet.
Hvis man anvender emhætten i den filtrerende udgave, skal
signaleringen fra kulfilteret tilsluttes.

Tilslutning af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne “2” og “3” trykket
samtidigt i 3 sekunder.
Tallene 1 og 2 blinker skiftevis i 2 sekunder.

Afbrydelse af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne “2” og “3” trykket
samtidigt i 3 sekunder.
Tallet 1 blinker i 2 sekunder.

37

Temperatur-alarm

Emhætten er udstyret med en temperatursensor, der starter
motoren på 3. hastighed, hvis temperaturen i display-området
er for høj.
Alarmtilstanden vises på displayet vha. bogstavet t der
blinker.
Denne tilstand fortsætter, indtil temperaturen falder ned under
alarmtærsklen.
Man kan afbryde funktionen ved at trykke på tasten “2”, “3”
eller “4”.
Sensoren undersøger temperaturen i display-området hver 30
sekunder.

Display-visninger

Visning

Tilstand

Hastighed 1

Hastighed 2

Hastighed 3

Hastighed 4 (intensiv)

Vedligeholdelse af fedtfilter

Vedligeholdelse af kulfilter

Vedligeholdelse af fedtfilter og kulfilter

Temperatur-alarm

Vedligeholdelse
Ved rengøring må der UDELUKKENDE anvendes en klud

fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL
RENGØRING.
Undgå brug af produkter indeholdende slibemidler BENYT
ALDRIG SPRIT!

Fedtfilter
Fig. 1-19
Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om
måneden (eller når signaleringssystemet for filtermætning
angiver behovet – hvis denne funktion findes på den købte
model); filteret kan også vaskes i opvaskemaskine ved lave
temperaturer og med en kort opvaskecyklus.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive

misfarvet, men dette vil ikke have negativ indflydelse på dets
filtrerende egenskaber.
Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)
Fig. 18
Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke

benyttes intensivt, eller oftere.
Kulfilteret kan IKKE vaskes eller genanvendes.

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på
lysdiode-teknologi.
Lysdioderne sikrer optimal belysning, holdbarhed op til 10
gange længere end almindelige pærer, og de giver mulighed
for at spare 90% elektricitet.

Belysningssystemet kan ikke udskiftes af brugeren, kontakt
servicecenteret i tilfælde af funktionsfejl.

KUN for visse produkter:

Som ekstratilbehør, leveres en medfølgende kontraventil til
røgene. Hvis udsugningstilstandene kræver det (f.eks. i
tilfælde af manglende beskyttelsesanordninger mod utilsigtet
tilbagegang af udvendige luftstrømninger), skal den indføres i
det relevante sæde indvendigt i luftudstrøningskoblingen, før
røgudstødningsrøret installeres.

Fig. 15

38

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji

niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu

przedstawionego na rysunkach niniejszej instrukcji, ale

zalecenia dotyczące obsługi, konserwacji i montażu
pozostają niezmienione.

• Należy zachować instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.

• Uważnie zapoznać się z treścią instrukcji obsługi, która

dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..

• Nie dokonywać zmian elektrycznych czy mechanicznych

w urządzeniu lub na przewodach odprowadzających.

• Przed przystąpieniem do montażu urządzenia należy

sprawdzić czy któraś z jego części składowych nie jest
uszkodzona. Jeśli tak, należy skontaktować się ze
sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem „(*)” są dodatkowymi
akcesoriami dostarczonymi tylko z niektórymi modelami lub
oddzielnymi elementami, które można zakupić.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji
należy odłączyć okap od zasilania elektrycznego poprzez
wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika

pomieszczenia.

• W trakcie wykonywania wszystkich prac instalacyjnych i
konserwacyjnych należy używać rękawice robocze.

• Urządzenie może być używane przez dzieci w wieku nie
niższym niż 8 lat oraz osoby o ograniczonej zdolności

fizycznej, czuciowej lub psychicznej lub pozbawione

doświadczenia czy niezbędnej wiedzy, pod warunkiem, że
pozostaną pod nadzorem lub zostaną poinstruowane o
bezpiecznym używaniu urządzenia i zrozumieją
niebezpieczeństwa z nim związane. Dzieci powinny być
pilnowane, aby nie bawiły się urządzeniem.

• Czyszczenie i konserwacja nie może być wykonywana przez

dzieci pozostawione bez opieki.

• Pomieszczenie, w którym zainstalowany jest okap powinno
posiadać odpowiednią wentylację, kiedy jest on używany
jednocześnie z innymi urządzeniami zasilanymi gazem lub

innymi paliwami.

• Okap powinien być często czyszczony zarówno wewnętrznie
jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC),
należy bezwzględnie przestrzegać wskazówek zawartych w

instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia
okapu oraz wymiany i czyszczenia filtrów może spowodować
ryzyko powstania pożaru.

• Jest surowo zabronione przygotowywanie posiłków z
płomieniem pod okapem.

• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj

lampki, który został wskazany w rozdziale
konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może
spowodować pożary, dlatego należy tego unikać w każdym

przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć
zapalenia się rozgrzanego oleju.
UWAGA: Kiedy powierzchnia do gotowania jest włączona
dostępne części okapu mogą sią rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki
instalacja nie zostanie całkowicie zakończona.

• Jeśli chodzi o normy techniczne i bezpieczeństwa, których
należy przestrzegać podczas wydalania oparów należy
rygorystycznie przestrzegać zasad przewidzianych w
regulaminie właściwych organów lokalnych.

• Zasysane powietrze nie może być przekazane do kanału
używanego do wydalania oparów wytworzonych przez
urządzenia spalania gazów lub innych paliw.

UWAGA! Niezainstalowanie śrub i urządzeń mocujących

zgodnie z instrukcją może spowodować zagrożenia natury

elektrycznej.

• Nie należy używać ani pozostawiać okapu pozbawionego
poprawnie zamontowanych lampek w związku z możliwością
porażenia prądem.

• Nigdy nie używać okapu bez poprawnie zamontowanej

kratki!

• Okap nie może być NIGDY używany, jako płaszczyzna
oparcia, o ile nie zostało to wyraźnie wskazane.

• Należy używać do instalacji wyłącznie śrub mocujących
będących na wyposażeniu z produktem lub jeśli ich nie ma na
wyposażeniu, zakupić właściwy rodzaj śrub.

• Używać śrub o odpowiedniej długości, które są opisane w

Przewodniku do instalacji.

• W razie wątpliwości, skontaktować się z odnośnym

autoryzowanym centrum obsługi lub z wykwalifikowanym
personelem.

UWAGA! Nie stosować w połączeniu z oddzielnym

programatorem, timerem, zdalnym sterowaniem lub każdym
innym urządzeniem, które uaktywnia się automatycznie.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu

do zasilania i sprawdzeniem poprawności jego działania

należy się zawsze upewnić, czy przewód zasilający jest

prawidłowo zamontowany.

UWAGA! Jeżeli przewód zasilający nieodłączalny

ulegnie uszkodzeniu, to powinien on być wymieniony u
wytwórcy lub w specjalistycznym zakładzie naprawczym albo
przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

39

Instalacja okapu

• Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 65cm w
przypadku kuchenek gazowych lub typu mieszanego.

Maksymalna wysokość instalacji musi być mniejsza niż 2 700

m.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.

Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2012/19/EC - UK SI 2013 No.3113 w
sprawie zużytego sprzętu elektrycznego i elektronicznego

(WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i
wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31,

EN/IEC 62233.

• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu
zmniejszenia wpływu na środowisko:
Włączyć okap na minimalne obroty w momencie rozpoczęcia
gotowania i zostawić go włączony przez kilka minut po
zakończeniu gotowania. Zwiększać obroty jedynie w
przypadku dużej ilości dymu i pary oraz używać wysokich

obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby

wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność
redukcji zapachów. W razie konieczności wyczyścić filtr/filtry
smaru, aby utrzymać dobrą wydajność filtra smaru. Używać
maksymalnej średnicy systemu wentylacyjnego wskazanej w
niniejszej instrukcji, w celu optymalizacji wydajności i
minimalizacji hałasu.

Obsługa

Okap został wykonany do działania w wersji zasysającej z

wydalaniem zewnętrznym lub filtrującej o recyrkulacji
wewnętrznej .

Działanie okapu

Okap jest wyposażony w panel sterowania z regulacją
prędkości zasysania i z włącznikiem oświetlenia płyty

kuchennej.

1. ON/OFF Światła

2. ON/OFF Silnik

Wciskając klawisz “2” silnik przechodzi na prędkość 1.
Wciskając klawisz podczas działania okap przechodzi w

stan OFF.

3. Zmniejszenie prędkości

Wciskając klawisz „3” uzyskuje się zmniejszenie

prędkości, z prędkości 4 (intensywna) do prędkości 1.

4. Zwiększenie prędkości

Wciskając klawisz “4” z okapem w stanie OFF, okap

przechodzi na prędkość 1.
Wciskając klawisz podczas działania uzyskuje się

zwiększenie prędkości, z prędkości 1 do prędkości 4

(intensywna).
Prędkość intensywna ma regulator czasowy. Ustawienie

czasowe standard wynosi 5’ po zakończeniu, którego

okap przechodzi na prędkość 2.
Aby wyłączyć tą funkcję przed upłynięciem czasu należy

wcisnąć klawisz “3”, okap przechodzi na pozycję 3,

wciskając klawisz “2” okap wyłączy się.
Każdej prędkości odpowiada jakaś sygnalizacja na

wyświetlaczu.

OFF: Brak jakiejkolwiek sygnalizacji
Prędkość 1: 1
Prędkość 2: 2
Prędkość 3: 3
Prędkość 4: 4 migocząca

5. Wyświetlacz

Sygnalizacja filtra smarów

Sygnalizacja filtra smarów odbywa się po upływie 40 godzin
użytkowania i zostaje wskazana na wyświetlaczu migoczącą
liczbą 1.
Kiedy pojawia się taka sygnalizacja zainstalowany filtr smarów

wymaga czyszczenia (mycia).
Sygnalizacja jest widoczna z okapem w stanie ON.

Aby wyłączyć sygnalizację filtra smarów, wcisnąć klawisz „2”
przez co najmniej 3” aż do wyłączenia sygnalizacji.
Wyłączenie sygnalizacji możliwe jest jedynie kiedy okap jest w

stanie ON.

Sygnalizacja filtra węglowego (tylko dla wersji filtrującej)

Sygnalizacja filtra węglowego odbywa się po upływie 160

40

godzin użytkowania i zostaje wskazana na wyświetlaczu
migoczącą liczbą 2
Kiedy pojawia się taka sygnalizacja zainstalowany filtr smarów
musi być wymieniony.

Sygnalizacja jest widoczna z okapem w stanie ON.

Aby wyłączyć sygnalizację filtra smarów, wcisnąć klawisz „2”
przez co najmniej 3” aż do wyłączenia sygnalizacji.
Wyłączenie sygnalizacji możliwe jest jedynie kiedy okap jest w

stanie ON.

W przypadku jednoczesnej sygnalizacji obydwu filtrów na

wyświetlaczu migoczą alternatywnie liczby 1 i 2.
Reset odbywa się wykonując 2 razy wyżej opisaną procedurę.

Za pierwszym razem resetuje sygnalizację filtra smarów a za
drugim sygnalizację filtra węglowego.

W sposobie standard sygnalizacja filtra węglowego nie jest
aktywna.

W przypadku używania okapu w wersji filtrującej koniecznym
jest włączenie sygnalizacji filtra węglowego.

Aktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i trzymać wciśnięte jednocześnie
klawisze “2” i “3” przez 3”.
Liczby 1 i 2 migoczą naprzemiennie przez 2”.

Dezaktywacja sygnalizacji filtra węglowego:

Ustawić okap w pozycji OFF i trzymać wciśnięte jednocześnie
klawisze “2” i “3” przez 3”.
Liczba 1 migocze przez 2”.

Alarm Temperatury

Okap jest wyposażony w czujnik temperatury który aktywuje
silnik na prędkość 3 w przypadku kiedy temperatura w pobliżu
wyświetlacza jest zbyt wysoka.
Stan alarmowy jest wskazany na wyświetlaczu za pomocą
migoczącej litery t.
Stan ten jest utrzymywany aż do momentu kiedy temperatura
nie spadnie poniżej progu alarmowego.
Można wyjść z tego sposoby wciskając klawisz “2”, “3” lub

“4”.

Co 30” czujnik sprawdza temperaturę środowiska w strefie
wyświetlacza.

Wizualizacja Wyświetlacza

Wizualizacja

Stan

Prędkość 1

Prędkość 2

Prędkość 3

Prędkość 4 (intensywna)

Konserwacja filtra Smarów

Konserwacja filtra Węglowego

Konserwacja filtra Smarów i filtra
Węglowego

Alarm Temperatury

Konserwacja
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej
płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI
PRZYRZĄDÓW! Unikać stosowania produktów zawierających
środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy Rys. 1-19
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy
wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),
za pomocą nieagresywnego środka czyszczącego, ręcznie lub
w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może

się odbarwić, ale nie zmienią się jego charakterystyczne
cechy filtrujące.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.

Filtr na węgiel ( tylko dla wersji filtrującej) Rys. 18

Nasycenie filtra następuje po krótszym lub dłuższym okresie
użytkowania w zależności od rodzaju kuchni i od regularności
z jaką jest wykonywane czyszczenie filtra tłuszczowego.
Wkład filtra powinien być w każdym razie wymieniony po
upływie nie więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.

Wymiana lampek

Okap zaopatrzony jest w system oświetlenia, który bazuje się
na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy
większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%

energii elektrycznej.

Użytkownik nie może wymieniać systemu oświetlenia, w razie
nieprawidłowości należy skontaktować się z serwisem obsługi.

TYLKO w niektórych produktach:

Jako dodatkowe akcesorium, w wyposażeniu znajduje się
Zawór Zwrotny Spalin do zainstalowania. Jeżeli warunki
instalacyjne tego wymagają (np.: brak zabezpieczenia przed
przypadkowym wlotem prądów powietrza z zewnątrz), przed
zainstalowaniem rury odprowadzania spalin, włożyć zawór do
odpowiedniego gniazda w Łączniku Wylotu Powietrza.

Rys. 15.

41

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny

nedodržením těchto předpisů. Digestoř je projektována pro
odsávání dýmů a par při vaření a je určena pouze k domácím
účelům.

Digestoř může mít odlišný vzhled od ilustrací na
výkresech této příručky, nicméně návod k použití, údržba
a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli

konzultovat v jakémkoliv okamžiku. V případě prodeje,
postoupení či stěhování si zajistěte, aby zůstala společně
s přístrojem.

• Přečtěte si pozorně návod: obsahuje důležité informace o

instalaci, užití a bezpečnosti.

• Neměňte elektrickou či mechanickou úpravu výrobku

anebo vývodního zařízení.

• Před instalací zařízení zkontrolujte, zda některá ze

součástí není poškozena. V opačném případě kontaktujte
prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou
volitelná příslušenství, která jsou dodávána pouze pro některé
modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z
elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního
domovního vypínače.

• Při jakýchkoli úkonech spojených s instalací či údržbou
používejte ochranné rukavice.

• Tento přístroj mohou používat děti starší 8 let a osoby se
sníženými tělesnými, smyslovými či duševními schopnostmi
nebo osoby bez patřičných zkušeností a znalostí, pouze
pokud jsou pod neustálým dozorem nebo byly poučeny o
bezpečném použití výrobku a jsou si vědomy rizik spojených s
jeho použitím.

• Je nutné se ujistit, zda si děti nehrají se zařízením.

• Čištění a údržba nesmí být prováděna dětmi bez dozoru.

• Místnost musí být dostatečně větraná, pokud je digestoř
používána společně s jinými spalovacími zařízeními na plyn či

jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny
(NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných
pokynů uvedených v návodu k údržbě.

• Při nedodržení pokynů pro čištění digestoře a výměnu a
čištění filtrů hrozí nebezpečí požáru.

• Je přísně zakázáno připravovat pod digestoří pokrmy na

ohni.

• Při výměně žárovky používejte pouze typ žárovky uvedený v
tomto návodu, v části věnované údržbě/výměně žárovek.
Použití otevřeného ohně může poškodit filtry a způsobit
požáry, proto oheň nesmí být nikdy používán.
Zvýšenou pozornost je nutné věnovat smažení, protože
přehřátý olej by se mohl vznítit.
POZOR: Pokud je varná deska v provozu, přístupné části
digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude

zcela ukončena.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude
zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod
kouře, postupujte přesně podle předpisů příslušných místních
orgánů.

• Odsávaný vzduch musí být odváděn do potrubí používaného

pro odtah kouřů vznikajících při použití spalovacích zařízení
na plyn či jiná paliva.

POZOR! V případě chybějící instalace šroubů a

úchytných prvků dle pokynů uvedených v tomto návodu může
dojít k vzniku nebezpečí elektrické povahy.

• Nepoužívejte a nenechávejte digestoř bez správně
instalovaných žárovek, jelikož hrozí nebezpečí úrazu

elektrickým proudem.

• Nikdy nepoužívejte digestoř bez správně namontované
mřížky!

• Digestoř nesmí být NIKDY používána jako opěrná plocha,
pokud pro tento účel není výslovně určena.

• Při instalaci používejte pouze úchytné šrouby dodané z

výrobkem.

• Pokud šrouby nejsou součástí vybavení, zakupte správný
typ šroubů. Používejte šrouby se správnou délkou, podle
pokynů v Návodu pro instalaci.

• V případě pochyb se obraťte na pověřený servis nebo se
poraďte s odborným personálem.

POZOR! Nepoužívejte s programátorem, časovým

spínačem, samostatným dálkovým ovládáním nebo jiným
zařízením, které se aktivuje automaticky.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s
charakteristikami umístěného uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí

III, v souladu s pravidly instalace.

POZOR! Dříve než opět napojíte obvod digestoře na

síťové napájení a ověříte správné fungování, zkontrolujte si
vždy, že síťový kabel byl správně namontován.

POZOR! Výměna napájecího kabelu musí být provedena

pouze odborným technickým personálem určeným k tomuto
druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

• Minimální vzdálenost mezi podporou nádoby na varné ploše
a nejnižší částí digestoře nesmí být menší než 50cm v
případě elektrických sporáků 65cm v případě plynových či
smíšených sporáků. Maximální výška zařízení musí být menší
než 2 700 m.

42

Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.

Tento spotřebič je označený v souladu s evropskou směrnicí

2012/19/EC - UK SI 2013 No.3113 o likvidaci elektrického a

elektronického zařízení (WEEE). Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit případným negativním
důsledkům na životní prostředí a lidské zdraví, ke kterým by

nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených

k výrobku udává, že tento spotřebič nepatří do domácího

odpadu. Spotřebič je nutné odvézt do sběrného místa pro
recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o

ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci

tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní
prostředí:
Zapněte digestoř na minimální rychlost, když začnete s
vařením a nechte ji běžet několik minut poté, co jste vaření
ukončili. Zvyšte rychlost pouze v případě nadměrného
množství kouře nebo páry a použijte podpornou rychlost (i)
jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li
to nutné pro udržování účinnosti snižování zápachu. Vyčistěte
tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.
Použijte maximální průměr potrubního systému, jak je
uvedeno v tomto návodu, pro optimalizaci účinnosti a

minimalizaci hluku.

Použití

Digestoř je projektována k použití v odsávací verzi s vnějším

vývodem anebo ve filtrující verzi s vnitřním čištěním

vzduchu .

Provoz

Digestoř je vybavena ovládacím panelem s řízením rychlosti
sání a světelným spínačem pro osvětlení varné desky.

1. ON/OFF Svítidla

2. ON/OFF Motor

Stisknutím tlačítka “2” motor přechází na rychlost 1.
Stisknutím tlačítka během fungování digestoř přechází do

stavu OFF.

3. Snížení rychlosti

Stisknutím tlačítka “3” dojde ke snížení rychlosti, ze 4.

(intenzívní) na rychlost 1.

4. Zvýšení rychlosti

Stisknutím tlačítka “4” s digestoří ve stavu OFF,

digestoř přechází na rychlost 1.

Stisknutím tlačítka během fungování se dosáhne zvýšení

rychlosti, z 1. na 4. (intenzivní).
Intenzívní rychlost je časována. Standardní časování je

5’, poté se digestoř umístí na rychlost 2.
K odstavení funkce před vypršením času stiskněte

tlačítko “3”, digestoř se zastaví na rychlosti 3, stisknutím

tlačítka “2” digestoř bude vypnuta.

Každé rychlosti odpovídá hlášení na displeji.
OFF: žádné hlášení
Rychlost 1: 1
Rychlost 2: 2
Rychlost 3: 3
Rychlost 4: 4 bliká

5. Displej
Signalizace filtru proti mastnotám

Filtr proti mastnotám signalizuje po 40 hodinách užití a hlásí
na displeji blikajícím číslem 1..
Jakmile se objeví tato signalizace, instalovaný filtr proti
mastnotám musí být umyt.
Signalizace je viditelná s digestoří ve stavu ON.

K odstranění signalizace filtru proti mastnotám stiskněte
tlačítko “2” po dobu více než 3”, až do okamžiku, kdy

signalizace zhasne.
Odstranění signalizace je možné s digestoří ve stavu ON.

Signalizace filtru s uhlíkem (pouze pro filtrující verzi)

Signalizace filtru s uhlíkem přichází po 160 hodinách užití a je
vyznačena na displeji blikajícím číslem 2.

Jakmile se objeví tato signalizace filtr s uhlíkem musí být

vyměněn.
Signalizace je viditelná s digestoří ve stavu ON.
K odstranění signalizace filtru s uhlíkem, stiskněte tlačítko “2”
po dobu více než 3”, až do okamžiku kdy signalizace zhasne.
Odstranění signalizace je možné s digestoří ve stavu ON.

V případě současné signalizace obou filtrů, na displeji budou
blikat střídavě čísla 1 a 2.
Opětné nastavení proběhne dvojnásobným provedením výše

43

uvedené procedury.
Poprvé se opět nastaví signalizace filtru proti mastnotám,

druhá opět nastaví signalizací filtru s uhlíkem.

V modalitě standard signalizace filtru s uhlíkem není aktivní.
V případě, že se použije digestoř ve filtrující verzi je nutné

uvést do funkce signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Umístěte digestoř do pozice OFF a stiskněte současně
tlačítka “2” a “3” po dobu 3”.
Čísla 1 a 2 budou blikat střídavě po dobu 2”.

Odstavení signalizace filtru s uhlíkem:

Nastavte digestoř do pozice OFF a stiskněte současně
tlačítka “2” a “3” po dobu 3”.
Číslo 1 bude blikat po dobu 2”.

Poplach temperatura

Digestoř je vybaven senzorem temperatury, který uvádí motor
na rychlost 3 v případě, že teplota v zóně displej je příliš

vysoká.
Situace poplachu je vyznačena na disperi blikajícím
písmenem t.

Tento stav zůstane až do okamžiku, kdy teplota sestoupí pod
výstražný práh.
Je možné vystoupit z této modalità stisknutím tlačítka “2”, “3”

nebo “4”.
Senzor ověřuje teplotu v zóně displeje každých 30”.

Vizualizace Displej

Vizualizace

Stav

Rychlost 1

Rychlost 2

Rychlost 3

Rychlost 4 (intenzivní)

Údržba filtru proti mastnotám

Údržba filtru s uhlíkem

Údržba filtru proti mastnotám a filtru s

uhlíkem

Poplach temperatura

Údržba
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou

neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE
ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.
NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr
Obr. 1-19
Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo
jestliže systém vyznačování saturace filtru - pokud je součásti
vybavení vlastněného modelu - vyznačuje tuto potřebu. Je
možné jej čistit ručně jemným mycím prostředkem nebo v
kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku

filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 18

Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném čištění filtru

proti mastnotám. V každém případě je nutné nahradit patronu
maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na

technologii DIOD.

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát
delší než tradiční svídtila a umožňují úspory 90% elektrické

energie.

Systém osvětlení nemůže být vyměňován uživatelem, v
případě poruchy kontaktujte servisní službu.

POUZE u některých výrobků:

Jako volitelné příslušenství je k instalaci dodáván
zpětný ventil pro kouřové výpary. Pokud to
podmínky instalace považují za nezbytné
(například: chybí ochrana před náhodným
vniknutním průvanu z venku), zasuňte ventil do
příslušné přípojky výstupu vzduchu před instalací
kouřovodu.

Obr. 15

44

SK - Návod na použitie a montáž

Prísne dodržiavajte pokyny uvedené v tomto návode.

Výrobca odmieta prevziať akúkoľvek zodpovednosť za
prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto
predpisov. Odsávač pár slúži výhradne na odsávanie pár,
dymu, pachov vzniknutých pri varení a je určený výhradne pre
domáce použitie.

Odsávač pary môže mať odlišný výzor ako je zobrazené

na nákrese v tejto knižke, ale napriek tomu návody pre
použitie, údržba a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli

Použiť v akomkoľvek okamihu. V prípade predaje,
postúpení či sťahovaní zaistite, aby zostala spoločne
s odsávačom pár.

• Pozorne si prečítajte návod: obsahuje dôležité informácie

o inštalácii, použití a bezpečnosti.

• Nemeňte elektrickú či mechanickú úpravu výrobku alebo

potrubie na odvod pár.

• Skôr než budete pokračovať s inštaláciou zariadenia,

overte, všetky súčiastky či nie sú poškodené. V opačnom

prípade obráťte sa na predajcu a nepokračujte
v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné
príslušenstvo dodávané iba pri niektorých modeloch alebo
prvky, ktoré nie sú štandardne dodávané a je potrebné ich
zakúpiť samostatne.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár
od elektrickej siete vytiahnutím zástrčky alebo vypnutím
hlavného vypínača bytu.

• Pre všetky inštalačné a údržbové operácie používajte

pracovné rukavice.

• Zariadenie môže byť používané deťmi vo veku nie menej
ako 8 rokov a osobami so zníženými fyzickými, zmyslovými
alebo duševnými schopnosťami, alebo nedostatkom
skúseností a potrebných znalostí, pokiaľ sú pod primeraným

dozorom, alebo dostali pokyny o bezpečnom užívaní
zariadenia a keď si uvedomujú s ňou spojené
nebezpečenstvo.

• Deti musia byť kontrolované, aby sa nehrali so zariadením.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Miestnosť musí mať dostatočné vetranie, keď kuchynský
odsávač pár sa používa súčasne s inými zariadeniami
spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak
zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade
rešpektujte ako je výslovne uvedené v návode na údržbu.

• Nedodržiavanie noriem čistenia odsávača pár a výmeny a
čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod
odsávačom pár robiť jedlá na plameni.

• Pri výmene lampy používajte len typ lampy uvedený v sekcii
údržba/výmena lampy v tejto príručke.
Používanie otvoreného ohňa poškodzuje filtre a môže
spôsobiť požiar a preto sa mu treba v každom prípade vyhnúť.
Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty

olej sa nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti
odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia
nie úplne dokončená.

• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa
majú prijať pre vypúšťanie výparov, prísne sa dodržujte
nariadeniam ustanovenými príslušnými miestnymi úradmi .

• Odsávaný vzduch nesmie byť dopravený do potrubia
používaného pre vypúšťanie výparov produkovaných
zariadeniami spaľujúcimi plyn alebo iné palivá.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek

alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť
úraz elektrickým prúdom.

• Nepoužívajte alebo nechajte odsávač pár bez správne
namontovaných lámp kvôli možnému riziku úrazu elektrickým
prúdom.

• Nikdy nepoužívajte odsávač pár bez správne namontovanej
mriežky!

• Odsávač pár sa nesmie NIKDY používať ako nosný povrch,
pokiaľ nie je výslovne uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom
pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte

správny typ skrutiek.

• Používajte správnu dĺžku skrutiek, ktorá je označená
v Návode na inštaláciu.

• Ak si nie ste istí, poraďte sa s autorizovaným servisným

strediskom alebo podobným kvalifikovaným personálom.

POZOR! Nepoužívajte s programovacím zariadením,

časovačom, samostatným diaľkovým ovládaním alebo s
akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Elektrické napojenie

Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri odsávača.
Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť

do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa
nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej

montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou

(priame pripojenie k sieti) alebo sa zásuvka nenachádza
v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je

nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý
zaručí úplné odpojenie od siete v podmienkach kategórie

prepätí III, v súlade s pravidlami inštalácie.

UPOZORNENIE! Skôr než opäť napojíte obvod digestora

na sieťové napájanie a overíte správne fungovanie,
skontrolujte si vždy, že sieťový kábel bol správne
namontovaný.

UPOZORNENIE! Výmena napájacieho kábla musí byť

prevedená príslušnou schválenou technickou službou.

Montáž

• Minimálna vzdialenosť medzi podporou nádoby na varnej
ploche a najnižšou časťou digestora nesmie byť menšia než

45

50cm v prípade elektrických sporákov, 65cm v prípade

plynových či kombinovaných/zmiešaných sporákov.
Maximálna nadmorská výška pre inštaláciu musí byť nižšia

ako 2 700 m.

Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.

Tento spotrebič je označený v súlade s európskou smernicou

2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a
elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti

odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestnych zákonov o odstránení odpadkov.
Kvôli dokonalejším informáciám o zaobchádzaní,
znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné

miestne úrady, služby pre zber domáceho odpadu alebo
predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie,
pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na
životné prostredie: Zapnite digestor na minimálnu rýchlosť,
keď začnete s varením a nechajte ho bežať niekoľko minút po
ukončení varenia. Zvýšte rýchlosť len v prípade veľkého
množstva dymu a pary a použite podpornú rýchlosť (rýchlosti)
len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak
je to potrebné na udržiavanie dobrej účinnosti zníženia
zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na
udržiavanie jeho účinnosti. Použite maximálny priemer

potrubného systému, ako je uvedené v tomto návode, na
optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

vonkajšou evakuáciou alebo vo filtračnej s vnútornou

recirkuláciou .

Činnosť

Digestor je vybavený ovládacím panelom s ovládaním
rýchlostí odsávania a rozsvietením svetla pre osvetlenie
varnej dosky.

1. ON/OFF Osvetlenie

2. ON/OFF Motor

Stlačením tlačidla „2“, motor prejde do rýchlosti 1.

Stlačením tlačidla počas činnosti, odsávač pary prejde do

stavu OFF.

3. Zníženie rýchlosti

Stlačením tlačidla „3“, dôjde k zníženiu rýchlosti,
z rýchlosti 4 (intenzívna) na rýchlosť 1.

4. Zvýšenie rýchlosti
Stlačením tlačidla „4“ s odsávačom pary v stave OFF,

odsávač pary prechádza do rýchlosti 1.

Stlačením tlačidla počas činnosti odsávača pary, dôjde
k zvýšeniu rýchlosti, z rýchlosti 1 do rýchlosti 4 (intenzívna).
Intenzívna rýchlosť je časovaná. Štandardné časovanie
je 5´, potom sa odsávač pary nastaví do rýchlosti 2.
Pre deaktiváciu činnosti, skôr ako uplynie čas, stlačiť

tlačidlo „3“, odsávač pary sa nastaví do rýchlosti 3, stlačením
tlačidla „2“ odsávač pary sa vypne.

Každej rýchlosti zodpovedá jedna signalizácia na displeji:
OFF: Žiadna signalizácia
Rýchlosť 1: 1
Rýchlosť 2: 2

Rýchlosť 3: 3
Rýchlosť 4: 4 blikajúce

5. Displej

Signalizácia filtra tukov

Signalizácia filtra tukov sa uskutoční po 40 hodinovom
používaní a je indikovaný na displeji s blikajúcim číslom 1.
Keď sa objaví takáto signalizácia, fliter tukov je potrebný
umyť.
Signalizácia je viditeľná, keď odsávač pary je v stave ON.
Pre vynulovanie signalizácie filtra tukov, stlačiť tlačidlo „2“ na
viac ako 3´´, až po vypnutie signalizácie.

Vynulovanie signalizácie je možné, keď odsávač pary je
v stave ON.

Signalizácia uhlíkového filtra (len pre filtračnú verziu)

Signalizácia uhlíkového filtra sa uskutoční po 160 hodinovom
používaní a je indikovaný na displeji s blikajúcim číslom 2.
Keď sa objaví takáto signalizácia, uhlíkový filter je potrebný
vymeniť.
Signalizácia je viditeľná, keď odsávač pary je v stave ON.
Pre vynulovanie signalizácie uhlíkového filtra, stlačiť tlačidlo
„2“ na viac ako 3´´, až po vypnutie signalizácie.
Vynulovanie signalizácie je možné, keď odsávač pary je

v stave ON.

V prípade, keď budú súčasne signalizovať obidve filtre, na

46

displeji budú blikať striedavo číslice 1 a 2.
Vynulovanie sa uskutoční tým, že 2 krát sa vykoná
horepopísaný postup.
Prvýkrát sa vynuluje signalizácia filtra tukov, druhýkrát sa
vynuluje signalizácia uhlíkového filtra.

V štandardnom režime, signalizácia uhlíkového filtra nie je
aktívna. Keď sa používa odsávač pary vo filtračnej verzii, je
potrebné uviesť do činnosti signalizáciu uhlíkového filtra.

Aktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a nechať stlačené spolu
tlačidlá „2“ a „3“ na dobu 3´´.
Číslice 1 a 2 budú striedavo blikať 2´´.

Deaktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a nechať spolu stlačené
tlačidlá „2“ a „3“ na dobu 3´´.
Číslica 1 bude blikať 2´´.

Alarm teploty

Odsávač pary je vybavený teplotným snímačom, ktorý
v prípade, keď teplota v priestore displeja je príliš vysoká,
aktivuje motor na rýchlosť 3.

Poplachový stav je indikovaný na displeji s blikajúcim
písmenom t.

Tento stav pretrváva naďalej, až kým teplota neklesne pod

hodnotu poplachu.
Tento režim sa može ukončiť stlačením tlačidla „2“, „3“ alebo
„4“.
Každých 30´´ snímač kontroluje teplotu oblasti v priestore
displeja.

Zobrazenia displeja

Zobrazenie

Stav

Rýchlosť 1

Rýchlosť 2

Rýchlosť 3

Rýchlosť 4 (intensívna)

Údržba filtra Tukov

Údržba Uhlíkového filtra

Údržba filtra Tukov a Uhlíkového filtra

Alarm teploty

Údržba
Pri čistení je treba použiť VÝLUČNE látku navlhčenú

neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY
NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter
Obr. 1-19
Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď
upozorňovací systém nasýteľnosti filtrov – ak je s ním
príslušný model vybavený – upozorňuje túto nevyhnutnosť),
nedráždivými čistiacími prostriedkami ručne alebo v umývačke

s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale

jeho filtračná cherakteristika sa tým vôbec nezmení.
Na odpojenie protitukových filtrov potiahnite za pružinový
háčik.

Uhoľný filter (iba pre filtračnú verziu)
Obr. 18

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom
užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra
proti mastnotám. V každom prípade je nutné nahradiť filter
približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo

regenerovaný.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom
na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10
krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%

elektrickej energie.

Systém osvetlenia nemôže vymieňať používateľ, v prípade
funkčných porúch sa skontaktujte s asistenčnou službou.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil
dymov. Ak sa to v montážnych podmienkach považuje za

potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému
opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do

príslušného sedla vnútri prípojky výstupu vzduchu ešte pred
montážou vypúšťacej trubky dymov.

Obr. 15

47

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen

hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget

nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.

Az elszívó esztétikai megjelenésében eltérhet a jelen
kézikönyv ábráin szereplőtől, de a használati,
karbantartási és felszerelési utasítások nem változnak.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy

bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.

• Az útmutatásokat figyelmesen olvassa el: fontos

tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.

• Ne módosítsa a termék elektromos vagy mechanikai

rendszerét, vagy a kivezető csöveket.

• A berendezés beszerelésének megkezdése előtt

győződjön meg róla, hogy minden alkatrész

sérülésmentes-e. Ellenkező esetben forduljon a
viszonteladóhoz és ne szerelje fel a berendezést.

Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítők,
amelyek csak az egyes modellek tartozékai, illetve olyan
részek, amelyek nem részei a csomagnak, külön kell ezeket
beszereznie.

Figyelmeztetés

• Bármilyen tisztítási és karbantartási művelet megkezdése
előtt, a készüléket le kell választani az elektromos hálózatról!

Húzza ki a készülék villásdugóját, vagy áramtalanítsa a

háztartási elosztódoboz főkapcsolóját lekapcsolva!

• Minden beszerelési és karbantartási munkálathoz használjon
munkavédelmi kesztyűt!

• A készüléket 8 éven felüli gyerekek, valamint a csökkent
fizikális, érzékszervi és szellemi képességekkel bíró

személyek, illetve azok, akik nem rendelkeznek megfelelő
tudással és tapasztalattal, kizárólag megfelelő felügyelet
mellett használhatják, illetve abban az esetben, ha megfelelő
útmutatást kaptak a készülék biztonságos használatát illetően
és megértették a készülék használatával járó veszélyeket!

• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak

felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel
való egyidejű használata esetén biztosítani kell a helyiség
megfelelő szellőzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA

EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat
minden esetben tartsa be!

• Az elszívó tisztítási előírásainak, valamint a szűrők

cseréjének és tisztításának figyelmen kívül hagyása
tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon
készíteni ételt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás ­izzó cseréje” c. részben megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt
okozhat, emiatt minden esetben kerülni kell a nyílt láng
használatát!
Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj
meggyulladhat!
FIGYELEM! A főzőlap működése közben az elszívó
hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra,
amíg a beszerelést teljesen el nem végezte!

• A füstelvezetéshez szükséges műszaki és biztonsági
intézkedéseket illetően, az illetékes helyi hatóságok

vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegőt nem szabad a gáz- vagy egyéb
égéstermék üzemű készülékek füstjének elvezetéshez
használt csőben szállítani!

FIGYELEM! A csavarok és rögzítő elemeknek nem az

útmutató szerinti felhelyezése áramütés-veszélyt okozhat!

• Ne használja az elszívót helytelenül felszerelt lámpával,
illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!

• Soha ne használja az elszívót felszerelt rostély nélkül!

• Az elszívót SOHA ne használja tárolófelületként, hacsak az
ilyen célra való használata nincs egyértelműen jelezve!

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat

használja! Amennyiben a csavar nem része a csomagnak,

ügyeljen a megfelelő típusú csavarok beszerezésére!

• A beszerelési útmutatóban feltüntetett, megfelelő

hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy
hasonló képesítésű személyzettől!

FIGYELEM! Ne használja programozóval, időzítővel,

különálló távirányítóval vagy bármilyen más olyan eszközzel,
amelyik automatikusan kapcsol be.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen

elhelyezett, az érvényben lévő szabványoknak megfelelő

dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.

FIGYELEM! Mielőtt az elszívó áramkörét visszaköti a

hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e,
mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése

szabályos-e.

FIGYELEM! A kockázatok megelőzése érdekében a

tápkábel cseréjét csak az engedéllyel rendelkező műszaki

szervizszolgálat végezheti!

48

Felszerelés

• A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm

elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű
főzőlap esetén. A maximális telepítési magasságnak 2.700 m-

nél alacsonyabbnak kell lennie. Ha a gázfőzőlap beszerelési
utasításában ennél nagyobb távolság szerepel, azt
kellfigyelembe venni.

A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2012/19/EC ­UK SI 2013 No.3113 európai irányelvben (WEEE) foglalt

előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon

feltüntetett jelzés arra utal, hogy ez a termék nem
kezelhető háztartási hulladékként. Ehelyett a terméket a
villamos és elektronikus berendezések újrahasznosítását
végző telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően

tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• Elektromágneses összeférhetőség EMC: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros
hatás mérséklését elősegítő javaslatok: Az elszívót a

minimum sebességen kapcsolja be akkor, amikor a főzést
megkezdi, és hagyja néhány percig üzemelni még azt
követően is, hogy a főzést befejezte. A berendezést csak

akkor kapcsolja nagyobb sebességfokozatra, ha a főzés

közben nagy mennyiségű füst vagy gőz keletkezik, és csak
akkor használja az intenzív sebességet, ha arra ténylegesen
szükség van. Cserélje ki a szénszűrőket akkor, amikor a
berendezés jelzi ennek szükségességét, így biztosíthatja,
hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő

szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt

akkor, amikor a berendezés erre figyelmeztet. A hatékonyság
növelése és a zajszint csökkentése érdekében tanácsos a
jelen útmutató által megadott maximális csőátmérőket

alkalmazni.

Használat

Az elszívó külső elvezetésű elszívó vagy belső

visszaforgatésos szűrős üzemmódban is használható.

Működése

A páraelszívó vezérlőpanellel felszerelt, amelyen egy

szívósebesség-szabályozó és egy világítás-kapcsoló vezérlő
található a főzőlap megvilágításához.

1. Világítás ON/OFF

2. Motor ON/OFF

a “2” gomb megnyomásával a motor 1-es sebességre

vált.
A gomb működés közbeni megnyomásával az elszívó

leáll OFF.

3. Sebesség csökkentése

a “3” gomb megnyomásával csökkenthető a sebesség, a

4-es fokozatról (intenzív) az 1-re.

4. Sebesség növelése

Az elszívó kikapcsolt OFF állapotában “4” gomb

megnyomásakor a motor 1-es sebességbe kapcsol.
A gomb működés közbeni benyomásával a sebesség

növelhető, ekkor a motor az 1-es sebességi fokozatból a

4-re (intenzív) vált.
Az intenzív sebesség időkorlátolt. Standard beállítása 5

perc, melynek leteltével az elszívó a 2-es

sebességfokozatra áll.
A funkció idő lejárta előtti megszakításához nyomja meg

a “3”-as gombot, ekkor az elszívó a 3-as sebességre

vált, a “2” gomb megnyomásával az elszívó leáll.
Az egyes sebességfokozatok megjelenítése a kijelző

panelen:
OFF: nincs jelzés
sebességfokozat 1: 1
sebességfokoza2: 2
sebességfokoza3: 3
sebességfokoza4: 4 villogó

5. Kijelző

Zsírszűrő jelzései

A zsírszűrő kijelzés 40 órányi használat után aktiválódik, a
kijelző panelen villogó 1-es szám jelzi.
Amennyiben ez a jelzés feltűnik, a beépített zsírszűrő mosása

szükséges. A kijelzés az elszívó bekapcsolt ON állapotában
látható.

A zsírszűrő kijelzés megszűntetéséhez, nyomja be és tartsa

lenyomva a “2” gombot több, mint 3 másodpercig, míg a
kijelzés kialszik.

A kijelzés megszűntetése az elszívó bekapcsolt ON

állpotában lehetséges.

Szénfilter kijelző (kizárólag a szűrős üzemmődú
készülékeknél)

49

A szénfilter kijelzés 160 órányi használat utűn aktiválódik, a
kijelző panelen villogó 2-es szám jelzi.
Amennyiben ez a jelzés feltűnik, a beépített szénfilter cseréje

szükséges.
A kijelzés az elszívó bekapcsolt ON állapotában látható.

A szénfilter kijelzés megszűntetéséhez, nyomja be és tartsa

lenyomva a “2” gombot több, mint 3 másodpercig, míg a
kijelzés kialszik.

A kijelzés megszűntetése az elszívó bekapcsolt ON

állapotában lehetséges.

Mindkét szűrő egyidejű kijelzése esetén az 1 és 2-es lámpák
felváltva villognak a kijelzőn.

Resettálni a fent leírt törlési folyamat kétszeri végrehajtásával

lehetséges. Először a zsírszűrő, majd a szénfilter kijelzés

deaktiválása történik meg.

Sztandard módban a szénfilter kijelző nem aktív.

Abban az esetben, ha szűrős üzemmódú elszívót használ, a
szénfilter kijelzőt aktiválni kell

Szénfilter kijelző aktiválása:

Állítsa az elszívót OFF módra és tartsa egyidejűleg benyomva
a “2” és “3” gombokat 3 másodpercig.
Az 1 és 2 számok felváltva villognak 2 másodpercig.

Szénfilter kijelző deaktiválása:

Állítsa az elszívót OFF módra és tartsa egyidejűleg benyomva
a “2” és “3” gombokat 3 másodpercig.
Az 1 –es szám 2 másodpercig villog.

Hőfok kijelző

Az elszívó hőfok érzékelővel rendelkezik, mely a motor 3-as
sebességi fokozatú üzemelésénél jelez, amennyiben a kijelző
zóna hőmérséklete túl magas.

A vészvillogást a kijelzőn villogó t betű megjelenése mutatja.
A kijelzés mindaddig megjelenítésre kerül, ameddig a
hőmérséklet a vészjelzési határérték alá nem süllyed.
Ezen üzemmódból való kilépéshez nyomja meg a “2”, “3”
vagy “4” gombot. A hőfok kijelző 30” másodpercenként
ellenőrzi a kijelző körüli hőmérsékletet.

Kijelzőpanel ikonok

Ikon

Jelentés

Sebesség 1

Sebesség 2

sebesség 3

sebesség 4 (intenzív)

Zsírszűrő karbantartás

Szénfilter karbantartás

Zsírszűrő és szénfilter karbantartás

Hőmérséklet vészjelző

Karbantartás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel
átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS
SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert
tartalmazó mosószerek használatát. NE HASZNÁLJON
ALKOHOLT!

Zsírszűrő filter ábra 1-19
Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere

- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy
szükség van rá) nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat

hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén) ábra 18

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni

Égőcsere

Az elszívó LED technológiára épülő világítási rendszerrel van
felszerelve.
A LEDEK optimális megvilágítást biztosítanak, a
hagyományos lámpák élettartamánál 10-szer nagyobb
élettartammal rendelkeznek, mindemellett 90%-os elektromos
energia megtakarítást tesznek lehetővé.

A világítási rendszer cseréjét nem végezheti a felhasználó,

működési rendellenesség esetén lépjen kapcsolatba a
műszaki szervizszolgálattal.

CSAK néhány termék esetében:

Választható tartozékként készletben szállítunk egy Füst
Visszacsapó Szelepet, amit telepíteni kell. Ha a telepítési
körülmények megkövetelik (pl. a kívülről érkező légáramok
véletlenszerű bekerülésével szemben védő biztonsági elemek
hiánya), a szelepet a füstelvezető cső telepítése előtt a

Levegő Kivezető Csatlakozó belsejébe kell illeszteni.

ábra 15.

50

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.
Фирмата не носи отговорност за евентуални
неизправности, повреди или възпламеняване на уреда,
възникнали в резултат на неспазване на инструкциите в
настоящото упътване. Аспираторът е проектиран за
аспириране на дима и парата, които се отделят при
готвене, и е предназначен само за битова употреба.

Аспираторът може да се различава външно от
чертежите поместени в настоящото упътване, но
независимо от това инструкциите за употреба,
поддръжката и инсталирането са абсолютно същите.

• Съветваме Ви да съхранявате настоящото упътване

за да може да го използвате във всеки един момент.
При продажба, отдаване под наем или преместване,
упътването за употреба трябва да остане заедно с
продукта.

• Прочетете внимателно инструкциите! Те съдържат

важна информация относно инсталирането,
употребата и мерките за безопасност.

• Забранено е нанасянето на електрически или

механически изменения върху продукта и върху
въздуховодните тръби!

• Преди да пристъпите към инсталирането на уреда,

уверете се, че няма увредени части. Ако има такива,
свържете се с търговския представител и не
пристъпвайте към инсталиране.

Забележка: Частите, отбелязани със символа “(*)”, са
опционални аксесоари и се доставят само с някои модели
или са детайли, които трябва да бъдат закупени отделно.

Предупреждения

• Преди каквато и да било операция, свързана с
почистването или поддръжката, изключете аспиратора от
ел. мрежата, като извадите щепсела от контакта или
изключите главния прекъсвач в жилището.

• При извършване на всички операции свързани с
инсталирането и поддръжката, използвайте работни
ръкавици.

• Уредът може да бъде използван от деца на възраст не
по-ниска от 8 години и от лица с ограничени физически,
сетивни или умствени възможности или хора без опит или
необходимите познания, но при условие че са под
наблюдение или след като са получили необходимите
инструкции за безопасно използване на уреда и
свързаните с него опасности.

• Не позволявайте на децата да си играят с уреда!

• Почистването и поддръжката не трябва да се извършва
от деца без набюдението на възрастен.

• Помещението трябва да разполага с достатъчна
вентилация когато аспираторът се изпозва едновременно
с други уреди на газ или друг вид гориво.

• Аспираторът трябва да се почиства често както отвътре
така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).

• Придържайте се към инструкциите посочени в наръчника
за поддръжка!

• Неспазването на инструкциите за почистване на
аспиратора и за подмяна и почистване на филтрите води
до риск от пожар.

• Строго забранено е приготвянето на ястия фламбе под

аспиратора.

• За да подмените лампите, използвайте само тези, които
са посочени в раздел „Поддръжка/подмяна на лампите“,
както е посочено в настоящия наръчник за експлоатация.
Използването на открит пламък е вредно за филтрите и
може да предизвика пожар, затова трябва на всяка цена
да се избягва.
Приготвянето на пържени храни трябва да се извършва
под наблюдение, тъй като сгорещеното олио може да се
възпламени.
ВНИМАНИЕ: Когато готварският плот работи, достъпните
части на аспиратора могат да се нагорещят.

• Не свързвайте уреда към ел. мрежата докато не сте
приключили окончателно с монтажа.

• Що се отнася до техническите размери и мерките за
безопасност, които трябва да предприемете за
отвеждането на димните газове навън, Ви препоръчваме
да се придържате стриктно към правилата, предвидени в
регламентите на компетентните местни власти.

• Аспирираният въздух не трябва да се насочва към
тръбопроводите, които се използват за отвеждане на
димните газове, отделящи се при използването на уреди
работещи с газ или друг вид гориво.

ВНИМАНИЕ! Неисталирането на болтовете и

механизмите за фиксиране в съотвествие с настоящите
инструкции може да доведе до рискове от електрическо
естество.

• Не използвайте и не оставяйте аспиратора без правилно
монтирани лампички поради евентуален риск от токов
удар.

• Никога не използвайте аспиратора без правилно
монтирана решетка!

• Аспираторът не трябва НИКОГА да се използва като
опорен плот освен ако това не е специално указано.

• При монтажа изполвайте само фиксиращите болтове,
които са доставени заедно с уреда или ако няма такива,
закупете подходящи болтове.

• Използвайте болтове с подходяща дължина, както е
посочено в наръчника за инсталиране.

• При наличие на съмнения, моля свържете се с
оторизирания сервиз за техническо обслужване или
квалифициран персонал.

ВНИМАНИЕ! Не използвайте с програматор, таймер,

отделно дистанционно управление или каквото и да е
друго устройство, което се активира автоматично.

Ел. връзка

Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с данните
за аспиратора, поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора към контакт,
съответстващ на действащите норми и намиращ се на
лесно достъпно място дори и след приключване на
монтажа. Ако не е снабден с щепсел (директно свързване
към мрежата), или щепселът не е на достъпно място след
приключване на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се осигури пълно
изключване на мрежата при свръхнапрежение ІІІ, в
съответствие с правилата за монтиране.

ВНИМАНИЕ! Преди да свържете отново аспиратора

към мрежата и да проверите дали функционира правилно,
проверете дали кабелът е монтиран както трябва.

51

ВНИМАНИЕ! Подмяната на захранващия кабел

трябва да се извършва от оторизирания сервиз за
техническа помощ, за да се избегне всякакъв риск.
получите нов.

Монтиране

• Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от
50cm в случай на електрически печки и не по-малко от
65cm, в случай на газови или комбинирани печки.
Максималната надморска височина за монтаж трябва да
бъде по-ниска от 2 700 м.
Ако в инструкциите на газовия уред за готвене е посочено
по-голямо разстояние, то трябва да се има предвид.

Този уред отговаря на изискванията на :

- Европейската директива 2012/19/EC - UK SI 2013
No.3113 - Waste Electricаl and Electronic Equipment
(WEEE). Уверявайки се, че този уред ще бъде рециклиран

по подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.

Символът върху уреда или в придружаващата го
документация посочва, че този продукт не трябва да бъде
считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация във връзка с
предаването, събирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.

Уредът е проектиран, тестван и произведен в
съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC - Електромагнитна съвместимост: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.

Предложения за правилна употреба, за да се намали
въздействието върху околната среда: Включете (ON)
аспиратора на минимална скорост, когато започнете да
готвите и го оставете да работи няколко минути след
приключване на готвенето. Увеличавайте скоростта само
в случай на голямо количество дим и пари и използвайте
увеличените скорости само в екстремни ситуации.
Сменяйте филтъра/филтрите с активен въглен, когато е
необходимо, за да поддържате добра ефективност на
намаляване на миризмата. Почиствайте
филтъра/филтрите за мазнини, когато е необходимо, за
да поддържате добра ефективност на филтъра за

мазнините. Използвайте максималния диаметър на
системата за отвеждане на въздуха, посочен в това
ръководство за оптимизиране на ефективността и за
намаляване на шума.

Употреба

Аспираторът е предвиден за употреба във вариант на

аспирираща версия с вентилационен изход или

филтрираща версия с рециркулиране .

Начин на употреба

Абсорбаторът разполага с команден панел с контрол на
скоростите на засмукване и контрол на включването на
светлината за осветяване на готварския плот.

1. ON/OFF Светлини

2. ON/OFF Мотор

При натискане на бутон № “2” аспираторът

преминава на 1-ва скорост на работа.
При натискане на бутона по време на работа

аспираторът се изключва (преминава в режим OFF).

3. Намаляване на скоростта

При натискане на бутон № “3” скоростта на работа

намалява, от четвърта скорост (интензивна)

аспираторът преминава на първа скорост.

4. Увеличаване на скоростта

При натискане на бутон № “4” в позиция OFF

аспираторът се задейства на първа скорост.
При натискане на бутона по време на работа на

аспиратора, скоростта се увеличава и преминава от

1-ва на 4-та скорост (интензивна).
Интензивната скорост е с определен интервал на

работа, който по принцип продължава 5 минути, след

което аспираторът преминава на 2-ра скорост.
За да дезактивирате тази функция преди да изтече

определеното време, натиснете бутон № “3”,

аспираторът преминава на 3-та скорост. При

натискане на бутон № “2” аспираторът се изключва.
При активиране на всяка една скорост върху дисплея

се появяват съответните обозначения:

OFF: върху дисплея не се изписва нищо
Скорост № 1: 1
Скорост № 2: 2
Скорост № 3: 3
Скорост № 4: 4 премигва

5. Дисплей

Сигнализатор на филтъра за мазнини

Сигнализаторът за пренасищане на филтъра за мазнини
се задейства на всеки 40 часа на работа като върху
дисплея се появява числото 1, което започва да премигва.
Когато се появи това съобщение означава, че филтърът
за мазнини трябва да бъде измит.

52

Съобщението се появява, когато аспираторът е включен
(в позиция ON).
За да изтрийте съобщението от дисплея натиснете бутон
№ “2” и задръжте в продължение на повече от 3” докато
съобщението изчезне.
Съобщението може да бъде изтрито, когато аспираторът
е включен (в позиция ON).

Сигнализатор на филтъра с активен въглен (само за
филтриращи версии)

Сигнализаторът за пренасищане на филтъра с активен
въглен се активира на всеки 160 часа на работа като
върху дисплея се появява числото 2, което започва да
премигва.
Когато се появи това съобщение означава, че филтърът с
активен въглен трябва да бъде подменен.
Съобщението се появява, когато аспираторът е включен
(в позиция ON).
За да изтрийте съобщението от дисплея натиснете бутон
№ “2” и задръжте в продължение на повече от 3” докато
съобщението изчезне.
Съобщението може да бъде изтрито, когато аспираторът
е включен (в позиция ON).

При едновременно сигнализиране за пренасищане на
двата филтъра върху дисплея премигват последователно
числата 1 и 2.
Зануляването става чрез извършване на горепосочената
процедура два пъти.
След извършване на горепосочената процедура за първи
път се занулява сигнализатора на филтъра за мазнини, а
след повторното изпълнение, на филтъра с активен
въглен.

В стандартен режим на работа сигнализаторът на
филтъра с активен въглен не е активиран.
В случай, че използвате аспиратора във вариант на
филтрираща версия, трябва да активирате сигнализатора
на филтъра с активен въглен.

Активиране на сигнализатора на филтъра с активен
въглен:

Изключете аспиратора (позиция OFF), натиснете бутони
№ “2” и “3” и задръжте в продължение на 3”.
Числата 1 и 2 ще започнат да премигват последователно
в продължение на 2”.

Дезактивиране на сигнализатора на филтъра с
активен въглен:

Изключете аспиратора (позиция OFF), натиснете бутони
№ “2” и “3” и задръжте в продължение на 3”.
Числото 1 ще започне да премигва в продължение на 2”.

Аларма за температурата

Аспираторът разполага със сензор за температурата,
който задейства мотора на 3-та скорост, в случай че
температурата в обсега на дисплея е много висока.
В този случай върху дисплея започва да премигва буквата
"t", която не изчезва докато температурата не слезе под
допустимите стойности.

Можете да излезете от този режим на работа чрез
натискане на бутон № “2”, “3” или “4”.
На всеки 30” сензорът отчита температурата в обсега на
дисплея.

Изписване върху дисплея

Изписване

върху дисплея

Състояние

Скорост № 1

Скорост № 2

Скорост № 3

Скорост № 4 (интензивна)

Поддръжка на филтъра за мазнини

Поддръжка на филтъра с активен
въглен

Поддръжка на филтъра за мазнини и
на филтъра с активен въглен

Аларма температура

Поддръжка
За почистването използвайте ЕДИНСТВЕНО кърпа,

навлажнена с неутрални течни почистващи препарати. НЕ
ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА
ПОЧИСТВАНЕ!

Избягвайте препарати, които съдържат абразивни
частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Филтър за мазнини Фиг. 1-19
Филтърът задържа мазните частици, отделяни при
готвене.

Да се почиства веднъж месечно или когато индикаторът
за пренасищане на филтрите го показва (разбира се в
случай, че моделът, който сте закупили е снабден с такъв
индикатор).
Използвайте не много силни миялни препарати и
почиствайте ръчно или в съдомиялна машина, но на ниска
температура и кратък режим на измиване.
При миене на металния филтър за мазнините в
съдомиялната машина е възможно той да се обезцвети,
но това по никакъв случай не намалява възможностите му
за филтриране.
За да разглобите филтъра за мазнините, дръпнете
дръжката с пружинен механизъм.

53

Филтър с активен въглен (само за филтрираща
версия) Фиг. 18

Филтърът с активен въглен се запушва приблизително
след дълъг период на използване в зависимост от начина
на готвене и от това колко често почиствате филтъра .
Във всеки случай е необходимо да подменяте филтъра с
активен въглен на всеки четири месеца или когато
индикаторът за засищане на филтрите показва, че е
необходимо.
Не се мие нито може да се използва повторно.

Подмяна на ел. крушки

Аспираторът разполага с осветителна система със
СВЕТОДИОДИ.
СВЕТОДИОДИТЕ гарантират оптимално осветление, до
10 пъти по-силно от традиционните лампи и позволяват
90% икономия на електроенергия.

Системата за осветление не може да бъде заменена от
потребителя, в случай на неизправности, свържете се с
отдел техническо обслужване.

САМО в някои продукти:

Като допълнителен аксесоар се доставя с комплекта за
инсталиране, един Клапан против Връщане на Дим. Ако
условията на монтиране го изискват (напр. липса на
защити срещу случайно навлизане на външни въздушни
течения), поставете го в специалното седалище в
Конектора за извеждане на Въздух, преди да инсталирате
тръбата за извеждане на отработени газове. Фиг. 15

54

RO - Instrucțiuni de montaj și utilizare

Urmăriţi îndeaproape instrucţiunile conţinute în acest

manual. Producătorul îşi declină orice responsabilitate în
cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor

conţinute în acest manual. Hota a fost proiectată pentru
aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii
alimentelor şi este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită faţă de
cea ilustrată în desenele acestui manual, totuşi
instrucţiunile de utilizare, întreţinere şi instalare rămân
aceleaşi.

• Este important să păstraţi acest manual pentru a-l putea

consulta în orice moment. În caz de vânzare, cesiune
sau mutare, asiguraţi-vă că acesta rămâne împreună cu
produsul.

• Citiţi cu atenţie instrucţiunile: există informaţii importante

privind instalarea, utilizarea şi siguranţa.

• Nu efectuaţi modificări de tip electric sau mecanic asupra

produsului sau asupra ţevilor de evacuare.

• Înainte de instalarea aparatului, verificați dacă toate

componentele nu sunt deteriorate.În caz contrar,
contactați furnizorul și nu continuați cu instalarea.

Notă: Elementele marcate cu simbolul „(*)” sunt accesorii
opţionale livrate doar pentru anumite modele, sau care nu
sunt livrate şi trebuie cumpărate.

Avertismente

• Înainte de orice operaţiune de curăţare sau de întreţinere,
deconectaţi hota de la reţea prin scoaterea ştecherului sau

deconectaţi sursa de alimentare cu energie.

• Purtaţi întotdeauna mănuşi de lucru pentru toate operaţiunile
de instalare şi întreţinere.

• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani şi
persoane cu capacităţi fizice, senzoriale sau mentale reduse
sau lipsite de experienţă şi cunoştinţe, dacă sunt sub
supravegheate şi au fost instruite cu privire la utilizarea
aparatului în condiţii de siguranţă şi înţeleg riscurile implicate.

• Copiiilor nu trebuie să li se permită să manipuleze comenzile
sau să se joace cu aparatul.

• Curăţarea şi întreţinerea nu se face de către copii fără

supraveghere.

• Locul în care este instalat aparatul trebuie să fie ventilat
suficient, în cazul în care hota de bucătărie se utilizează
împreună cu alte dispozitive de ardere a gazelor sau a altor
combustibili.

• Hota trebuie să fie curăţată în mod regular atât în interior cât
şi în exterior(cel puţin o dată pe lună).

• Trebuie să se respecte in mod expres ceea ce este indicat în
Instrucţiunile de întreţinere.

• Defectarea capotei de curăţare a aparatului, schimbarea şi
curăţarea filtrelor poate provoca incendii.

• Gătirea alimentelor cu foc cu flacără direct sub hotă este
strict interzisă.

• Pentru înlocuirea becurilor, utilizati numai tipul de becuri
indicat în secţiunea Întreţinere/Înlocuirea becurilor din acest

manual.

Utilizarea flăcării este dăunătoare filtrelor şi poate provoca risc
de incendiu; prin urmare, trebuie evitată în orice situaţie. Orice
prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul
nu se supraîncălzeste şi aprinde.

AVERTISMENT: Părţile accesibile ale hotei pot deveni fierbinti
pe durata utilizării.

• Nu conectaţi aparatul la reţeaua electrică până când
instalarea este până când instalarea nu este complet complet
terminată.

• În ceea ce priveşte măsurile tehnice şi de siguranţă care
trebuie adoptate pentru evacuarea fumului, este important să
se urmărească îndeaproape normele locale.

• Sistemul de evacuare a fumului pentru acest aparat nu
trebuie să fie conectat la nici un sistem de ventilaţie existent

care este folosit în alte scopuri, cum ar fi evacuarea gazelor
de ardere rezultate de la aparatele consumatoare de gaz sau
alţi combustibili.

ATENŢIE! Neinstalarea şuruburilor sau a dispozitivul de

fixare în conformitate cu aceste instrucţiuni poate duce la
pericolelor de natură electrică.

• Nu folosiţi şi nu lăsaţi hota fără bec montat corect din cauza

riscului de electrocutare.

• Nu folosiţi niciodată hota fără ca aceasta să aibă grilele
montate în mod eficient.

• Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de sprijin
dacă acest lucru nu este precizat in mod expres.

• Folosiţi numai şuruburile de fixare furnizate împreună cu

produsul pentru instalare sau, în cazul în care nu sunt incluse,

achiziţionaţi tipul corespunzător de şuruburi.

• Utilizați lungimea corectă pentru șuruburile identificate în

Ghidul de instalare.

• În caz de incertitudine, consultaţi un centru de asistenţă

service autorizat sau o persoană cu calificare
corespunzătoare.

ATENŢIE! Nu utilizaţi cu un temporizator, timer, o

telecomandă separată sau orice alt dispozitiv care este activat
automat.

Conexarea Electrică

Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu ştecher (conexiunea
este direct la reţea) sau ştecherul nu este poziţionat într-o

zonă accesibilă şi după instalare, aplicaţi un întrerupător
bipolar la normă care să asigure deconectarea completă de la
reţea în condiţiile categoriei de supratensiune III, conform

regulilor de instalare.

ATENŢIE! Înainte de a efectua conectarea circuitului

hotei la alimentaţia din reţea şi de a verifica funcţionarea
corectă, controlaţi întotdeauna dacă cablul a fost montat în
mod corect.

ATENŢIE! înlocuirea cablului de alimentare trebuie să fie

efectuată numai de către serviciul de asistenţă tehnică
autorizat în aşa fel încât să poată preveni orice risc.

Instalarea

• Distanţa minimă între suprafaţa suportului recipientelor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 50cm în cazul maşinilor de gătit electrice şi de
65cm în cazul maşinilor de gătit cu gaz sau mixte.
Altitudinea maximă pentru instalare trebuie să fie mai mică de

2.700 m.

Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o

55

distanţă mai mare, este necesar să ţineţi cont de aceasta.

Acest aparat este marcat în conformitate cu Directiva
Europeană 2012/19/EC - UK SI 2013 No.3113 referitoare la
Deşeurile de Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,

contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,
consecinţe care ar putea fi provocate de aruncarea
necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care

însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.

Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.

Aparat proiectat, testat şi fabricat în conformitate cu:

• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul
reducerii impactului asupra mediului: Când începeţi să gătiţi,

porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze timp
câteva minute după ce aţi terminat de gătit. Măriţi viteza în
cazul cantităţilor mari de fum sau vapori şi utilizaţi viteza/ele
sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon,
atunci când este necesar, pentru a menţine o eficienţă optimă
de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci
când este necesar, pentru a menţine o eficienţă optimă a
filtrului. Utilizaţi diametrul maxim al sistemului de conducte

indicat în acest manual pentru a optimiza eficienţa şi pentru a
reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă

cu evacuare externă sau în versiunea filtrantă cu
recirculare internă .

Funcţionarea

Hota este echipată cu un panou de comenzi pentru controlul

vitezei de aspirație și controlul aprinderii luminii, pentru
iluminarea plitei.

1. ON/OFF Lumini

2. ON/OFF Motor

Apăsând tasta “2” motorul trece în viteza 1.
Apăsând tasta în timpul funcţionării hota trece în stare

OFF.

3. Descreştere viteză

Apăsând tasta “3” se obţine descreşterea vitezei, de la

viteza 4 (intensivă) la viteza 1.

4. Creştere viteză

Apăsând tasta “4” cu hota în stare OFF, hota trece în

viteza 1.
Apăsând tasta în timpul funcţionării se obţine creşterea

vitezei, de la viteza 1 viteza 4 (intensivă).
Viteza intensivă este temporizată. Temporizarea

standard este de 5’, la sfârşitul căreia hota se

poziţionează la viteza 2.
Pentru a dezactiva funcţia înainte de terminarea timpului

apăsaţi tasta “3”, hota se va poziţiona la viteza 3,

apăsând tasta “2” hota se va stinge.
Fiecărei viteze îi corespunde o semnalizare pe display:
OFF: Nicio semnalizare
Viteza 1: 1
Viteza 2: 2
Viteza 3: 3
Viteza 4: 4 intermitent

5. Display

Semnalizare filtru de cărbune

Semnalizarea filtru de cărbune se produce după 40 ore de
utilizare şi se indică pe display cu numărul 1 pâlpâind

intermitent.

Când apare această semnalizare filtrul de cărbune instalat
necesită spălare.
Semnalizarea este vizibilă cu hota în stare ON.

Pentru a elimina semnalizarea filtrului de cărbune, apăsaţi
tasta “2” mai mult de 3”, până la oprirea semnalizării.
Eliminarea semnalizării este posibilă cu hota în stare ON.

Semnalizare filtru de cărbune (doar pentru versiunea
filtrantă)

Semnalizarea filtru de cărbune se produce după 160 ore de
utilizare şi se indică pe display cu numărul 2 pâlpâind

intermitent.

Când apare această semnalizare filtru de cărbune instalat

trebuie să fie înlocuit.
Semnalizarea este vizibilă cu hota în stare ON.
Pentru a elimina semnalizarea filtrului de cărbune, apăsaţi

56

tasta “2” mai mult de 3”, până la oprirea semnalizării.
Eliminarea semnalizării este posibilă cu hota în stare ON.

În caz de semnalizare simultană a ambelor filtre, pe display
vor pâlpâi numerele 1 şi 2 alternativ.
Resetarea se produce efectuând de 2 ori procedura mai sus

descrisă.
Prima dată resetează semnalizarea filtrului de cărbune, a
doua resetează semnalizarea filtrului de cărbune.

În modalitatea standard semnalizarea filtrului de cărbune nu
este activă.
În cazul în care se utilizează hota în versiune filtrantă este
necesară activarea semnalizării filtrului de cărbune.

Activare semnalizare filtru de cărbune:

Poziţionaţi hota pe OFF şi ţineţi apăsate simultan tastele “2”
şi “3” timp de 3”.
Numerele 1 şi 2 vor pâlpâi alternativ timp de 2”.

Dezactivarea semnalizării filtrului de cărbune:

Poziţionaţi hota pe OFF şi ţineţi apăsate simultan tastele “2”
şi “3” timp de 3”.
Numărul 1 va pâlpâi timp de 2”.

Alarmă Temperatură

Hota este echipată cu un senzor de temperatură ce activează

motorul la viteza 3 în cazul în care temperatura în zona

display este prea ridicată.
Condiţia de alarmă este activată de display cu litera t pâlpâind

intermitent.

Această condiţie se menţine până când temperatura nu
coboară sub pragul de alarmă.
Se poate ieşi din această modalitate apăsând tasta “2”, “3”

sau “4”.

La fiecare 30” senzorul verifică temperatura mediu din zona

display.

Vizualizări Display

Vizualizări

Stare

Viteza 1

Viteza 2

Viteza 3

Viteza 4 (intensivă)

Întreţinere filtru de Cărbune

Întreţinere filtru de cărbune

Întreţinere filtru de Cărbune

Alarmă Temperatură

Întreţinerea
Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu
detergenţi lichizi neutri. NU UTILIZAȚI UNELTE SAU
INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea
produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL!

Filtru anti-grăsimi Fig. 1-19

Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.

Trebuie să fie curăţat o dată pe lună (sau când sistemul de
semnalare a saturaţiei filtrelor – dacă modelul dvs. este
prevăzut – indică această necesitate), cu detergenţi
neabrazivi, manual sau utilizând maşina de spălat vase, la
temperaturi scăzute şi folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se
poate decolora, dar nu-şi va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageţi mânerul de prindere cu
resort.

Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 18

Saturaţia filtrului de cărbune depinde de folosirea mai mult
sau mai puţin prelungită a tipului de maşina de gătit precum şi

de curăţarea regulară a filtrului pentru grăsime. În orice caz,
cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-l spălaţi sau refolosiţi.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe

tehnologia LED.
LEDURILE garantează o iluminare optimă, o durată de până

la 10 ori mai mare faţă de becurile tradiţionale şi permit

economisirea a 90% de energia electrică.

Sistemul de iluminat nu poate fi schimbat de către utilizator. În
caz de probleme de funcționare, adresați-vă departamentului
de asistență.

DOAR la unele produse:

O Clapetă Antirefulare Gaze este inclusă ca accesoriu
opţional, de instalat dacă este necesar. În cazul în care

condițiile de instalare necesită instalarea acestei clapete (de
ex. când nu există un dispozitiv de protecție împotriva refulării

accidentale a aerului din exterior), aceasta trebuie introdusă în
lăcașul special din interiorul Racordului Ieșire Aer înainte de a

instala țeava de evacuare a gazelor.

Fig. 15

57

RU - Инструкция по монтажу у эксплуатации

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении
пищи и предназначена только для бытового
использования.

Вытяжка может иметь дизайн, отличающийся от
вытяжки показанной на рисунках данного
руководства, тем не менее, руководство по
эксплуатации, техническое обслуживание и установка
остаются те же.

• Очень важно сохранить эту инструкцию, чтобы можно

было обратиться к ней в любой момент. Если
изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.

• Внимательно прочитайте инструкцию. В ней

находится важная информация по установке,
эксплуатации и безопасности.

• Запрещается выполнять изменения в электрической

или механической части изделия или в трубах
рассеивания.

• Перед началом установки оборудования убедитесь в

целостности и сохранности всех компонентов. При
наличии любых повреждений обратитесь к
поставщику и ни в коем случае не начинайте монтаж
оборудования.

Примечание: Принадлежности, обозначенные знаком
"(*)", являются опциональными, поставляемыми только на
некоторые модели, или представляют собой детали, не
входящие в комплект поставки, и которые закупаются
отдельно.

Внимание!

• Перед началом какой либо операции по чистке или
обслуживанию, отключить вытяжку от электрической сети,
вынимая вилку из розетки или отключая общий выключатель
помещения. Для всех операций по установке и обслуживанию
использовать рабочие рукавицы.

• Прибор может быть использован детьми не младше 8 лет и
лицами со сниженными физическими, сенсорными или
умственными способностями, или же с недостаточным опытом,
если находятся под контролем, или если были обучены
использовать прибор безопасным образом и если понимают
связанные с этим опасности.

• Дети должны быть под контролем и не должны играть с
прибором.

• Операции по чистке и обслуживанию не должны проводиться
детьми без надзора

• Помещение должно иметь достаточную вентиляцию, когда
кухонная вытяжка используется одновременно с другими
приборами, работающими на газе или других топливах.

• Вытяжка должна часто очищаться как внутри, так и снаружи
(ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ), придерживаясь того, что
указано в инструкциях по обслуживанию.

• Несоблюдение норм чистки вытяжки и замены и чистки
фильтров увеличивает риск возгорания.
Строго запрещено приготовление еды на открытом огне под

вытяжкой.

• Для замены лампочки освещения использовать только тип
лампочки указанный в разделе обслуживания/замены лампочки
этого руководства.
Использование открытого пламени наносит ущерб фильтрам и
может привести к загораниям, поэтому должно избегаться в
любом случаи.
Жаренье должно проводиться под надзором, чтобы избежать
возможности возгорания раскаленного подсолнечного масла.
ВНИМАНИЕ: Когда варочная поверхность работает, доступные
части вытяжки могут нагреваться.

• Не подключать прибор к электрической сети до тех пор, пока
установка полностью не закончена.

• То что касается технических мер и мер безопасности в
применении до сброса паров строго придерживаться того что
предусматривается по нормам локальных компетентных
органов.

• Всасываемый воздух не должен выпускаться в трубу,
используемую для выбросов дымов приборами, работающими
на газе или других топливах.

ВНИМАНИЕ! Неустановка соответствующих винтов и

приспособлений для фиксирования в соответствии с этими
инструкциями может привести к рискам электрического
происхождения.

• Не использовать или оставлять вытяжку без лампочек
правильно установленных с риском получить удар
электрическим током.

• Никогда не использовать вытяжку без правильно
установленной решётки!

• Вытяжка НИКОГДА не должна использоваться, как опорная
поверхность, если только не указано иначе.

• Использовать только винты для фиксирования в комплекте с
продуктом для установки или, если нет в комплекте, приобрести
винты правильного типа.

• Использовать правильную длину винтов, указанную в
руководстве по установке.

• В случае сомнений, консультироваться в авторизированном
центре по обслуживанию или с квалифицированным
персоналом.

ВНИМАНИЕ! Не используйте устройство с

программатором, таймером, отдельным пультом дистанционного
управления или любым другим устройством, которое включается
автоматически.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая размещена
внутри прибора. Если вытяжка снабжена вилкой, подключите
вытяжку к штепсельному разъему. Он должен отвечать
действующим правилам и быть расположен в легкодоступном
месте. Включить в розетку можно после установки. Если же
вытяжка не снабжена вилкой (прямое подключения к сети), или
штепсельный разъем не расположен в доступном месте, также и
после установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети при
возникновении условий перенапряжения 3-ей категории, в
соответствии с инструкциями по установке.

ВНИМАНИЕ! прежде чем подключить к сети питания

электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том, что кабель питания
правильно смонтирован.

58

ВНИМАНИЕ! Во избежание всяких рисков, операция

по замене кабеля питания должна быть произведена
персоналом компетентной службы техобслуживанияa.

Установка

• Расстояние нижней грани вытяжки над опорной плоскостью под
сосуды на кухонной плите должно быть не менее 50cm – для
электрических плит, и не менее 65 cm для газовых или

комбинированных плит. Максимальная высота для установки

должна быть ниже 2.700 м.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.

Данное изделие промаркировано в соответствии с
Европейской директивой 2012/19/EC - UK SI 2013 No.3113
по утилизации электрического и электронного
оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.

Символ на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами. Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.

Устройство разработано, испытано и изготовлено в
соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31,

EN/IEC 62233.

• Эксплуатационные характеристики: EN/IEC 61591; ISO
5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC

62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для

правильного использования в целях снижения
воздействия на окружающую среду: Включите вытяжной
колпак на минимальной скорости, когда начинаете
готовить, и оставьте его работать в течение нескольких
минут после того, как закончите готовить. Увеличивайте
скорость только в случае большого количества дыма и
пара, и прибегайте к использованию повышенных
скоростей только в экстремальных ситуациях. Заменяйте
угольный фильтр(ы), когда это необходимо, для
поддержания хорошей эффективности уменьшения
запахов. Очищайте жировой/ые фильтр(ы), когда это
необходимо, для поддержания хорошей эффективности

жирового фильтра. Используйте максимальный диаметр
системы воздуховодов, указанный в данном руководстве,
для оптимизации эффективности и минимизации уровня
шума.

Эксплуатация

Вытяжка выполнена для применения в исполнении с

отводом наружу или в исполнении с внутренней

рециркуляцией воздуха .

Функционирование

Вытяжка оснащена панелью управления для контроля
скорости вытяжного вентилятора и включения света для
освещения рабочей поверхности плиты.

1. ON/OFF Свет

2. ON/OFF Двигатель

Нажимая на кнопку “2” двигатель переходит на

скорость 1.
Нажимая на кнопку во время работы, вытяжка

выключается OFF.

3. Уменьшение скорости

Нажимая на кнопку “3” снижаем скорость, переходим

со скорости 4 (интенсивная) на скорость 1.

4. Увеличение скорости

Нажимая на копку “4” с вытяжкой в состоянии OFF,

вытяжка перейдет на скорость 1.
Нажимая на кнопку во время работы, увеличим

скорость и со скорости 1 перейдем на скорость 4

(интенсивная).
Интенсивная скорость программируется по времени.

Стандартное программирование - 5’ , по истечению

этого времени вытяжка переключается на скорость 2.
Чтобы отключить данную функцию необходимо

нажать кнопку “3” прежде чем истечет время,

вытяжка переключится на скорость 3, нажимая на

кнопку “2”, вытяжка выключится.
Каждой скорости соответствует своя сигнализация на

дисплее:

OFF: Нет сигнализации
Скорость 1: 1
Скорость 2: 2
Скорость 3: 3
Скорость 4: 4 мигающая

5. Дисплей

Сигнализация жирового фильтра

Сигнализация жирового фильтра включается после 40
часов использования вытяжки и на дисплее начинает
мигать цифра 1.
Когда появляется данная сигнализация жировой фильтр
необходимо помыть.

59

Сигнализацию видно когда вытяжка включена ON.
Для того чтобы убрать сигнализацию жирового фильтра,
нажмите на кнопку “2” и держите ее нажатой более 3”
пока не отключится сигнализация.
Отключение сигнализации выполняется на включенной
вытяжке ON.

Сигнализация угольного фильтра (только для
исполнения с рециркуляцией воздуха)

Сигнализация угольного фильтра включается после 160
часов использования вытяжки и на дисплее начинает
мигать цифра 2.
Когда появляется данная сигнализация угольный фильтр
необходимо заменить.
Сигнализацию видно, когда вытяжка включена ON.
Для того чтобы убрать сигнализацию угольного фильтра,
нажмите на кнопку “2” и держите ее нажатой более 3”
пока не отключится сигнализация.
Отключение сигнализации выполняется на включенной
вытяжке ON.

Если одновременно включается сигнализации обоих
фильтров, на дисплее начнут по очереди мигать цифры 1
и 2.
Чтобы сбросить сигнализацию, выполните 2 раза
вышеописанную процедуру.
За первый раз сбрасывается сигнализация жирового
фильтра, за второй раз сбрасывается сигнализация
угольного фильтра.

В стандартном режиме сигнализация угольного фильтра
не активирована.
Если используется вытяжка в исполнение с
рециркуляцией воздуха, необходимо активировать
сигнализацию угольного фильтра.

Активация сигнализации угольного фильтра:

Включить вытяжку OFF и держать 3”одновременно
нажатыми кнопки “2” и “3”.
Начнут по очереди мигать цифры 1 и 2 на
протяжении 2”.

Отключение сигнализации угольного фильтра:

Включить вытяжку OFF и держать 3”одновременно
нажатыми кнопки “2” и “3”.
Цифра 1 будет мигать на протяжении 2”.

Аварийный сигнал увеличение Температуры

Вытяжка оборудована датчиком температуры, который
включает двигатель на 3 скорости, если очень высокая
температура возле дисплея.
Аварийный сигнал отображается на дисплее в виде
мигающей буквы t.
Аварийное состояния остается до тех пор, пока не упадет
температура ниже уровня включения аварийного сигнала.
Чтобы выйти с данного режима нажмите на кнопку “2”,
“3” или “4”.
Каждые 30” датчик снимает значения температуры
окружающей среды возле дисплея.

Визуальные отображения на Дисплее

Отображение

Режим

Скорость 1

Скорость 2

Скорость 3

Скорость 4 (интенсивная)

Обслуживание Жирового фильтра

Обслуживание Угольного фильтра

Обслуживание Жирового и

Угольного фильтра

Аварийный сигнал увеличение

Температуры

Уход
Для очистки используйте ТОЛЬКО специальную тряпку,

смоченную нейтральным жидким моющим средством. НЕ
ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ
ОЧИСТКИ. Не применяйте средства, содержащие
абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

Фильтры задержки жира
Рис. 1-19
Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно (или когда система
индикации насыщения фильтров, если она имеется в
Вашей модели, указывает на данную необходимость )
неагрессивными моющими средствами, вручную или в
посудомоечной машине при низкой температуре и
экономичном цикле мытья.
При мытье в посудомоечной машине может иметь место
некоторое обесцвечивание фильтра задержки жира, но
его фильтрующая характеристика остается абсолютно
неизменной.
Для снятия жирового фильтра потяните к себе
подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме рециркуляции)
Рис. 18

Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью
очистки жировых фильтров. В любом случае, заменяйте
картридж по крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.

60

Замена ламп

Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их
срок службы в 10 раз превышает срок работы
традиционных лампочек, и позволяют экономить 90%
электроэнергии.

Пользователь не может производить замену систему
подсветки. В случае неполадок связывайтесь со службой
технической поддержки.

ТОЛЬКО в некоторых изделиях

В качестве опционального устройства в комплект может
включаться запорный клапан дымохода,
устанавливаемый отдельно. Если условия, в которых
устанавливается оборудование, этого требуют (напр.,
отсутствие защиты от случайного обратного потока
воздуха снаружи), установите клапан в соответствующее
гнездо в выходном воздушном патрубке перед установкой
трубопровода для отвода дымов.

Рис. 15

61

UK - Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві
інструкцій. Виробник знімає з себе будь-яку

відповідальність за несправності, збитки або пожежу, що
може мати місце при використанні пристрою внаслідок
невиконання інструкцій, приведених в даному керівництві.
Витяжний ковпак спроектований для всмоктування диму
та пару, що утворюється під час приготування їжі та
призначений лише для побутового використання..

Кухонна витяжка може мати дизайн, що відрізняється
від витяжки зображенної на малюнках цієї інструкції
але в будь-якому випадку інструкції з монтажу,
технічного обслуговування та експлуатації
залишаются без змін.

• Важливо зберегти ці інструкції для того, щоб можна

було звернутися до них в будь-який час. У випадку
продажу, передачі чи переїзду, переконатися в тому
щоб інструкції були разом з виробом.

• Уважно прочитати інструкції: В них міститься важлива

інформація з встановлення, використання та безпеки.

• Заборонено виконувати електричні чи механічні зміни

у виробі чи у вивідних каналах.

• Перш ніж приступити до монтажу виробу перевірте чи

всі компоненти без дефектів та не є пошкодженими. У
протилежному випадку зверніться в місце продажу та
зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)" є додатковими
аксесуарами та постачаються лише з деякими моделями,
або є деталями, які не постачаються в комплекті і їх
потрібно купувати.

Попередження по безпеці

Перед початком будь якої операції по очищенню або
обслуговуванню, відключіть витяжку від електричної сітки
витягуючи вилку з розетки або відключаючи загальний
вимикач приміщення.

• Для усіх операцій по установці та обслуговуванню
використовуйте робочі рукавиці.

• Пристрій може використовуватися дітьми не молодшими
8 років та особами із зниженими фізичними, сенсорними
або розумовими здібностями, або з недостатнім досвідом
якщо знаходяться під контролем, або були навчені
використовувати пристрій в безпечній спосіб та якщо
розуміють пов'язані з тим небезпеки.

• Діти повинні бути під контролем і не повинні гратися з
пристроєм.

• Операції по чищенню та обслуговуванню не повинні
проводитися дітьми без нагляду.

• Приміщення повинно мати достатню вентиляцію коли
витяжка використовується одночасно з іншими
пристроями що працюють на газі або інших паливах.

• Витяжку необхідно часто чистити як в середині, так і
ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в
будь якому випадку того, що вказується в інструкціях по
обслуговуванню.

• Не дотримання норм очищення та заміни і очищення
фільтрів збільшує ймовірність ризику загоряння.

• Суворо заборонено приготування їжі на відкритому вогні
під витяжкою.

• Для заміни лампочки освітлення використовувати тільки
тип лампочки вказаний в розділі обслуговування/заміна
лампочки цього посібника.
Використання відкритого полум’я наносить збиток
фільтрам і може призвести до загорання, тому потрібно
уникати в будь якому випадку.
Смаження повинно проводитися під наглядом щоб
уникнути загоряння розлитої олії.
УВАГА: Коли варильна поверхня працює, доступні частини
можуть нагріватися.

• Не підключати пристрій до електричної сітки до тих пір,
поки не буде повністю закінчена установка.

• Що стосується технічних мір та мір безпеки у
використанні що відноситься до викидів парів, суворо
дотримуйтеся норм місцевих компетентних органів.

• Повітря що втягується, не повинно випускатися в трубу
яка використовується для викиду димів пристроями що
працюють на газі та інших паливах.

УВАГА! Не встановлювання відповідних гвинтів і

пристроїв для фіксування у відповідності з цими
інструкціями може привести до ризиків електричного
походження.

• Не використовувати або залишати витяжку без
правильно встановлених лампочок з ризиком отримати
удар електричним струмом.

• Ніколи не використовувати витяжку без правильно
встановленої решітки!

• Витяжка НІКОЛИ не повинна використовуватися як
опорна поверхня, якщо тільки не вказується.

• Використовувати гвинти для фіксування в наборі з
продуктом для установки, якщо немає в наборі, придбати
гвинти правильного типу.

• Використовувати правильну довжину гвинтів яка
вказується в посібнику по встановленню.

• У випадку сумнівів, консультуватися в авторизованому
центрі або з кваліфікованим персоналом.

УВАГА! Не слід використовувати з програматором,

таймером, окремим пультом керування або з будь-яким
іншим пристроєм, який приводиться в дію автоматично.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжки. Якщо в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку до розетки, що
відповідає існуючим нормам та знаходиться в доступному
місці, що можна виконати й після інсталяції. Якщо ж вилка
не входить в комплект (пряме під’єднання в
електромережу), або розетка не знаходиться в доступному
місці, також і після інсталяції, то слід вмонтувати належний
двох-полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III категорії,
в повній відповідності з правилами інсталяції.

62

УВАГА! перед тим як знову підключити витяжку до

електромережі і перевірити правильність роботи, завжди
контролюйте щоб шнур мережі був змонтований вірно.

УВАГА! Заміна електрошнура має здійснюватись

авторизованими службами технічного обслуговування.

Інсталяція

• Відстань нижньої відчастини витяжки до посуду на
кухонній плиті має бути не менше 50cm, у випадку
електричних плит, та 65 cm, у випадку газових та
комбінованих плит. Максимальна висота для установки
повинна бути нижче 2700 м.
Необхідно приймати до уваги відстані, які вказуються в
інструкції з інсталяції газової плити.

Даний виріб промаркований відповідно до Європейської
директиви 2012/19/EC - UK SI 2013 No.3113, утилізація
електричного і електронного обладнання (WEEE).
Забезпечуючи вірну утілізацію цього виробу, Ви
допоможете попередити потенційні негативні наслідки для
оточуючого середовища і здоров’я людини, котрі могли б
мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів. Для більше
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для

правильної експлуатації та для зниження впливу на
середовище: Вмикайте витяжку на мінімальну швидкість
перед початком приготування їжі, і залишайте її
працювати на декілька хвилин після закінчення
приготування. Збільшуйте швидкість тільки у разі великої
кількості диму і пару та використовуйте наддув тільки у
крайніх випадках. Для підтримання високої ефективності
видалення запахів, за необхідності, виконуйте заміну
вугільного(-их) фільтру(-ів). Для підтримання високої
ефективності фільтру жирів, за необхідності, виконуйте
чистку фільтру(-ів) жирів. Використовуйте максимальний
діаметр системи повітроводів, що вказаний у інструкції для
оптимізації ефективності та мінімізації шуму.

Використання

Витяжний ковпак спроектований для використання в

режимі відводу назовні чи в режимі внутрішньої
рециркуляції .

Функціонування

Витяжка обладнана панеллю команд з контролем
швидкості витягування та контролем світла для освітлення
варильної поверхні.

1. ON/OFF Світло

2. ON/OFF двигун

Натискуючи на кнопку “2” двигун перейде на
швидкість 1.
Натискуючи на кнопку під час роботи витяжний ковпак
перейде в режим OFF.

3. Зменшення швидкості

Натискуючи на кнопку “3”, отримаємо зменшення
швидкості - від швидкості 4 (інтенсивної) до швидкості 1.

4. Збільшення швидкості

Натискуючи на кнопку “4” коли витяжка вимкнена –
OFF, витяжка перейде на швидкість 1.
Натискуючи на кнопку під час роботи збільшимо
швидкість від 1 до 4 (інтенсивної).
Інтенсивну швидкість можна запрограмувати в часі.

Стандартне програмування – 5', після закінчення цього
часу ковпак перейде на швидкість 2.
Щоб відключити функцію, до закінчення часу,
натисніть кнопку «3», витяжка переключиться на швидкість
3, натискаючи на кнопку «2», витяжка вимикається.

Кожній швидкості відповідає зображення на дисплеї:
OFF: Зображення відсутнє
Швидкість 1: 1
Швидкість 2: 2
Швидкість 3: 3
Швидкість 4: 4 (миготить)

5. Дисплей

Сигналізація жирового фільтру

Сигналізація жирового фільтру вмикається після 40 годин
роботи витяжного ковпака та зображається на дисплеї за
допомогою цифри 1, котра починає миготіти.
Коли з’являється така сигналізація необхідно помити
жировловлюючий фільтр.
Сигналізація відображається на увімкнутій витяжці (ON).
Для того, щоб вимкнути сигналізацію жирового фільтра,
натисніть на кнопку "2" та утримайте її більше 3 секунд,
доки не відключиться сигналізація.
Вимкнути сигналізацію можливо коли витяжка у режимі

ON.

63

Сигналізація вугільного фільтру (тільки в режимі
рециркуляції)

Сигналізація вугільного фільтру вмикається після 160
годин роботи витяжного ковпака та зображається на
дисплеї за допомогою цифри 2, котра починає миготіти.
Коли з’являється така сигналізація вугільний фільтр
необхідно замінити.
Сигналізація відображається на увімкнутій витяжці (ON).
Для того, щоб вимкнути сигналізацію вугільного фільтру,
натисніть на кнопку "2" та утримайте її більше 3 секунд,
доки не відключиться сигналізація.
Вимкнути сигналізацію можливо коли витяжка у режимі

ON.

Якщо вмикається сигналізація обох фільтрів цифри 1 і 2
будуть миготіти по черзі.
Щоб скинути сигналізацію, виконайте 2 рази вищеописану
операцію.
За перший раз скидається сигналізація жирового фільтру,
за другий раз скидається сигналізація вугільного фільтру.

У стандартному режимі сигналізація вугільного фільтру не
активована.
Якщо використовується витяжка у виконанні з
рециркуляцією повітря, необхідно активувати сигналізацію
вугільного фільтра.

Активація сигналізації вугільного фільтра:

Увімкнути витяжний ковпак (OFF) та натискати одночасно
на кнопки «2» та «3» протягом 3 секунд.
Цифри 1 й 2 по черзі будуть миготіти протягом 2 секунд.

Відключення сигналізації вугільного фільтру:

Увімкнути витяжний ковпак (OFF) та натискати одночасно
на кнопки «2» та «3» протягом 3 секунд.
Цифра 1 буде миготіти протягом 2 секунд.

Аварійний сигнал Температури

Витяжка обладнана давачем температури, який вмикає
двигун на 3 швидкості у випадку, коли температура біля
дисплею досить висока.
На такий стан вказує на дисплеї літера "t", яка миготить.
Витяжка залишається ввімкнутою доти, доки температура
не понизиться нижче рівня активації аварійного сигналу.
Щоб вийти з цього режиму необхідно натиснути на кнопку
“2”, “3” чи “4”..
Кожних 30 секунд давач контролює температуру
середовища навколо дисплею.

Зображення на дисплеї

Зображення

Режим

Швидкість 1

Швидкість 2

Швидкість 3

Швидкість 4 (інтенсивна)

Обслуговування жирового фільтру

Обслуговування вугільного фільтру

Обслуговування вугільного і
жирового фільтру

Аварійний сигнал Температура

Догляд
Для чистки використовуйте ЛИШЕ спеціальну серветку,

намочену нейтральним рідким миючим засобом. НЕ
ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ
ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Фільтр затримки жирів

Мал. 1-19
Затримує жировi сполучення, що виникають під час
приготування їжі.

Повинен чиститися один раз в місяць (або коли система
індикації переповнення фільтрів, якщо є у вашій моделі,
вказує на дану необхідність), з використанням
неагресивних миючих засобів вручну або в посудомиючій
машині при низькій температурі і короткому циклі.
При митті в посудомиючій машині може мати місце деяке
знебарвлення фільтру,проте його фільтруючі
характеристики залишаються незмінними.
Для зняття фільтру затримки жиру потягніть на себе
пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)
Мал. 18

Перевірка вугільного фільтру на насичення проводиться
після більш менш довгого періоду використання в
залежності від типу кухні і регулярності очистки фільтру
жирів. У будь-якому випадку необхідно заміняти патрон
максимум кожні чотири місяці.
НЕ підлягає миттю чи поновленню.

Заміна Ламп

Витяжка обладнана системою освітлення на основі
технології діодів (LED).
ДІОДИ забезпечують оптимальне освітлення, тривалість їх
в 10 разів вища від звичайних лампочок та дають 90%
економії електроенергії.

Користувач не може робити заміну системи підсвічування.
У разі неполадок зв'язуйтеся зі службою технічної

64

підтримки.

ТІЛЬКИ в деяких продуктах:

Як додатковий аксесуар в стандартній комплектації
поставляється зворотний клапан для диму. Якщо умови
установки потребують такий клапан (наприклад:
відсутність захисту від випадкових протягів ззовні),
вставте його в спеціальне гніздо всередині роз'єму
воздуховипускного отвору перед установкою труби
відведення диму.

Мал. 15

65

KK - Монтаждау мен пайдалану нұсқауы

Дайындаушы аспапты пайдалану барысында бұл
нұсқауда белгіленген қолдану шарттарын сақтамағанның
кесірінен болған олқылық өрт пен зақым үшін жауап
бермейді. Сорғыш тек қана үйде пайдалануға
болатындай етіп жобаланған.

Қақпақ осы кітапшада көрсетілген суреттерден
өзгеше болып көрінуі мүмкін. Дегенмен, қолдану,

техникалық қызмет көрсету және орнату нұсқаулары
бірдей болады.

• Кезкелген уақытта бұл нұсқаумен

пайдалану үшін ақтаған маңызды. Бұйым
сатылған,тапсырған немесе жойылған кезде
ол онымен бірге қалғанына көз жеткізіңіз.

• Нұсқауды мұқият оқыңыз: онда бұйамды

қондыру, пайдалану және қауыпсіздік
жөнінде маңызды мәлімет бар.

• Бұйымның электрондық немесе

механикалық конструкциясында немесе
сорғыш вентиляциялық каналдарында
ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген

барлық құрамдастардың зақымдалмағанын
тексеріңіз немесе орнатуды жалғастырмас
бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір
үлгілермен берілетін (басқа жағдайларда
берілмейтін), бірақ сатып алуға болатын
қосымша аксессуарлар болып табылады.

Ескерту!

• Кез келген тазалау немесе техникалық қызмет
көрсету жұмыстарын орындамас бұрын ашаны
шығару немесе желілік қуат көзін ажырату
арқылы сорғышты электр желісінен
ажыратыңыз.

• Орнату және техникалық қызмет көрсету
жұмыстарын жүргізген кезде әрдайым жұмыс
қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен
балалар, дене, сезу немесе ақыл-ой қабілеттері
шектеулі тұлғалар немесе тәжірибесі мен білімі
жоқ тұлғалар оны қауіпсіз жолмен пайдалануға
қатысты нұсқау алып, ықтимал қауіптерді
ұғынған жағдайда және бақылауда болғанда
пайдалана алады.
Балалардың басқару элементтерін өзгертуіне
және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет
көрсету жұмыстарын балалардың бақылаусыз
жүргізуіне болмайды.

• Асүй сорғышы басқа газ жағу құрылғыларымен
немесе басқа отындармен пайдаланылған
кезде, құрылғы орнатылған бөлме жеткілікті
түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі
түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау

керек, әрдайым техникалық қызмет көрсету
нұсқаулығында берілген нұсқауларды
орындаңыз.

• Сорғыштың тазалау стандарттарын және
сүзгілерді алмастыру және тазалау бойынша
ережелерді

• ұстанбау нәтижесінде өрт туындауы
мүмкін.Тамақты тікелей сорғыш астында
жандыруға қатаң тыйым салынады.

• Шамды ауыстыру үшін тек осы нұсқаулықтың
«Техникалық қызмет көрсету/Шамдарды
ауыстыру» бөлімінде көрсетілген шам түрін
пайдаланыңыз.
Ашық жалынды пайдалану сүзгілер үшін зиян
және өрт қаупін туындатуы мүмкін, сондықтан
оған ешқашан жол бермеу керек.
Майдың шамадан тыс қызып немесе жанып
кетпеуін қамтамасыз ету үшін, тамақты абайлап
қуыру қажет.
САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді
бөліктері тамақ дайындау құрылғылары
пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша құрылғыны
электр желісіне қоспаңыз.

• Будың шығуына қарсы қолданылатын
техникалық және қауіпсіздік шараларын ескере
отырып, жергілікті билік органдары бекіткен
ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау
жүйесін газ немесе басқа отынды жағатын
құрылғылардан шыққан буларды шығару сияқты
басқа да мақсаттарда пайдаланылатын кез
келген қолданыстағы желдету жүйесіне жалғау
қажет. Электр тогының соғу қаупіне байланысты
шамы дұрыс бекітілмеген сорғышты
пайдаланбаңыз және қалдырмаңыз.

ЕСКЕРТУ! Бұрандаларды немесе бекіту

құрылғысын осы нұсқауларға сәйкес орнатпау
электрлік қауіптерге әкелуі мүмкін.

• Торлары тиісті түрде бекітілмеген сорғышты
ешқашан пайдаланбаңыз.

• Арнайы көрсетілмейінше, сорғышты
ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту
бұрандаларын пайдаланыңыз, егер берілмесе,
бұранданың тиісті түрін сатып алыңыз.

• Бұрандалардың орнату нұсқаулығында
көрсетілген дұрыс ұзындығын пайдаланыңыз.

• Күмәндансаңыз, өкілетті қызмет көрсету
бойынша жәрдем көрсету орталығына немесе
тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ! Бағдарламалаушымен,

таймермен, бөлек қашықтан басқару жүйесімен
немесе автоматты түрде қосылатын кез келген
басқа құрылғымен қолданбаңыз.

66

Электр қосулары

Желінің кернеуі аспаптың ішінде орналасқан
тақтайшада белгіленген техникалық
деректердей кернеуге сәйкес келуі керек. Егер
сорғыш вилкамен жабдықталған болса,
орнатылғаннан кейін де істеуге болатын, қол
жетерлік жерде болуы тиіс, істеп тұрған
ережелерге сәйкес алмалы-салмалы
штепсельге сорғышты қосыңыз. Егер сорғыш
вилкамен жабдықталмаған болса (желіге тура
қосылу), немесе алмалы-салмалы штепсель
орнатылғаннан кейін де қол жетерлік жерде
болмаса, онда орнату нұсқауына сәйкес 3­дәрежедегі асқын кернеуді болдырмайтын және
желінің толық ашылуын қамтамассыз ететін
тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ!

қорек желісіне сорғыштың электрлік жүйесін
қосу алдында қорек кабелі дұрыс
монтаждалғанына көз жеткізіңіз.

ЕСКЕРТУ! Нәр беруші сымжеліні

авторизацияланған техникалық орталықта немесе білікті
маман ауыстыру керек.

Орнату

• Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш
жазықтығының ара қашықтығы электр плитасы үшін
50cm, ал газ немесе біріктірілген плиталар үшін 65cm ден
кем болмауы тиіс.
Орнату үшін максималды биіктік 2,700 м-ден төмен болуы
керек.

Егер нұсқауда газ плитасын орнатуға артығырақ
ара қашықтық белгіленген болса, оны ескеріңіз.

Электрлік және электрондық аспаптарды қайта
пайдаға асыру жөніндегі 2012/19/EC - UK SI
2013 No.3113 Европалық директивке (WEEE)
сәйкес берілген өнім таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды
қамтамассыз етумен, Сіз қоршаған ортаға және
адам денсаулығына кері әсерін тигізу ді
болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы
таңбасы берілген аспапты қайта пайдаға
асыруда әдеттегі тұрмыстық қалдық ретінде
игеруге болмайтынын көрсетеді. Оның орнына
электрлік және электрондық аспаптарды қайта
пайдаға асыруға арналған қабылдау пунктіне
тапсыру керек.
Бұзуға тапсыру аспапты қайта пайдаға асыру
жөніндегі жергілікті ережелерге сәйкес
шығарылуы тиіс.
Бұндай өнімдерді пайдалану, қайта пайдаға

асыру ережелері жөнінде толық ақпаратты
жергілікті әкімшілік орындарынан, қалдықтарды
қайта пайдаға асыру қызметінен немесе
берілген өнімді Сіз сатып алған дүкенен ала
аласыз.

Құрылғы келесілерге сай жобаланған, сыналған
және жасап шығарылған:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-

31, EN/IEC 62233.

• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167­3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2­13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC

62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-

3.

Қоршаған ортаға әсерді азайту үшін дұрыс
пайдалану туралы нұсқаулар:
Әзірлеуді бастағанда қақпақты ең аз
жылдамдықпен қосыңыз және әзірлеу
аяқталғаннан кейін біраз минут бойы жұмыс
істетіңіз. Жылдамдықта тек түтіннің және будың
үлкен мөлшері жағдайында арттырыңыз және
күшейту жылдамдығын(қтарын) тек шекті
жағдайларда пайдаланыңыз. Жақсы жағымсыз
иісті азайту тиімділігін сақтау үшін қажет
болғанда көмір сүзгісін(лерін) ауыстырыңыз.
Жақсы май сүзгісі тиімділігін сақтау үшін қажет
болғанда май сүзгісін(лерін) ауыстырыңыз.
Тиімділікті оңтайландыру және шуды барынша
азайту үшін осы нұсқаулықта көрсетілген өткізу
жүйесінің ең үлкен диаметрін пайдаланыңыз.

Қолдануы

Суыру қалпағы сорғыш ретінде немесе
фильтр ретінде пайдалану үшін өңделген.

Жұмыс жасауы

Суыру желдеткішінің жылдамдығын бақылау үшін және
плитаның үстіне жарық түсіру үшін, суыру қалпағы
басқару қалқанымен жабдықталған.

1. Шамдарды ҚОСУ/ӨШІРУ

2. Моторды ҚОСУ/ӨШІРУ

Қашан негізгі «2» мотор жылдамдығы 1 өтеді

басылған.

Негізгі жұмыс кезінде басылатын болса, сорғышты

өтеді OFF Мемлекеттік.

3. Speed төмендеуі

Қашан негізгі «3» жылдамдығы 1 4 (қарқынды)

төмендейді басылған.

67

4. Жылдамдықты арттыру

Қашан негізгі «4» OFF мемлекет Түтін сорғыш

басылса, сорғыш 1 жылдам өтеді.

Кілт 1-ден 4 (қарқынды), жылдамдық артып жұмыс

кезінде басылатын болса.

қарқынды жылдамдығы белгіленген. стандартты

мерзімдері сорғыш жылдамдығы 2 шығуы, оның
соңында, «5.

, Уақыт соңына дейін баспасөз пернесін функциясын

өшіру үшін «3»Кілті «2» сорғышты өшеді басылған

жылдамдығы 3,, сорғышты жиынтығы.
Дисплейде сигнал әрбір жылдамдығы сәйкес келеді:
OFF: Жоқ сигналы
Speed: 1 1
2 жылдамдық: 2
Speed 3: 3
Speed 4: 4 жыпылықтап

5. Көрсету

Майды стап алу фильтрі дабыл

Фильтрді пайдалану 40 сағаттан кейін саны 1
жыпылықтауы бар дисплей арқылы белгі береді.
Бұл май сүзгі жуып қажет дегенді білдіреді.
дабыл бойынша Мемлекеттік Түтін сорғыш көрінеді.
Фильтрді сигналды, баспасөз пернесін жою үшін «2»
астам 3 «, ол өшкенше.
дабыл бойынша Мемлекеттік Түтін сорғыш жойылуы
мүмкін.

(Тек сүзгілеу нұсқасы үшін) көміртекті сүзгі дабыл

көміртегі сүзгі пайдалану 160 сағаттан кейін саны 2
жыпылықтауы бар дисплейде белгі беріледі.
Бұл орнатылған көміртегі сүзгі ауыстыруы тиіс екенін
білдіреді.
дабыл бойынша Мемлекеттік Түтін сорғыш көрінеді.
Көміртегі сүзгі сигнал, баспасөз пернесін жою үшін «2»
астам 3 «, ол өшкенше.
дабыл бойынша Мемлекеттік Түтін сорғыш жойылуы
мүмкін.

Жағдайда екі сүзгілер кезекпен дисплейінде сол уақыт,
сандар, 1 және 2 жыпылықтай бойынша белгі көрсетіледі.
дабыл екі рет Жоғарыда сипатталған рәсімін жүргізу
арқылы қалпына келтіруге болады.
Біріншіден, бұл май сүзгі сигнал, содан кейін көмір сүзгісі
сигнал қалпына келтіреді.
Менстандартты режимін п көмір сүзгісі дабыл белсенді
емес.
Жағдайда сүзгілеу нұсқа сорғыш пайдаланылады, ол
көміртегі сүзгі сигнал қосу үшін қажет.

Көміртегі сүзгі сигнал белсендіру:

OFF сорғыш орнатыңыз және кілттерін сақтауға «2» және
«3» «3 мезгілде басылған.
Numbers 1 және 2 «кезекпен 2 флеш.

Көміртегі сүзгі сигнал Өшіру:

OFF сорғыш орнатыңыз және кілттерін сақтауға «2» және
«3» «3 мезгілде басылған.

2 «саны 1 жыпылықтайды.

Температура Alarm

Сорғыш дисплей аймағында температура тым жоғары
болған жағдайда жылдамдықпен 3 Қозғалтқышты іске
қосады температура сенсоры жабдықталған.
дабыл жағдайы хат т жыпылықтауы бар дисплейде
көрсетіледі.
Температура дабыл шегінен төмен құлайды дейін Бұл
шарт сияқты болып қалады.
Бұл режим пернесін «2», «3» немесе «4» батырмасын
басу арқылы шығу мүмкін.
Әрбір 30 «сенсордің дисплейі аймағының қоршаған
ортаның температурасын тексереді.

Дисплей рәміздері

Symbol

Мемлекет

Speed 1

2 жылдамдық

Speed 3

Speed 4 (қарқынды)

Майды стап алу фильтрі қызмет
көрсету

Көміртек сүзгі техникалық қызмет
көрсету

Майды стап алу фильтрі және
көміртегі сүзгі техникалық қызмет
көрсету

Температура Alarm

Күтімі
Тазалау үшін ТЕК бейтарап жуғыш затпен

суланған арнайы шүберекті пайдаланыңыз.

ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН
ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар
затты пайдаланбаңыз. СПИРТТІ
ПАЙДАЛАНБАҢЫЗ!

Майды ұстап қалу фильтрі
1-19-сурет

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе
төмен температурада және үнемді жуу цикліндегі ыдыс
жуғыш машинасында тазалап тұру керек (немесе
фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса,

68

берілген қажеттілікті көрсеткен жағдайда).
Майды тазалау фильтрі ыдыс жуғыш машинасымен
жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты
мүлде өзгермейді.
Май сүзгісін алып тастау үшін серіппелі босату тұтқасын
тартыңыз

Көмірлі фильтр (тек рецеркуляция тәртібінде)
18 сурет

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің
қысқа немесе ұзақ өтуіне байланысты болады, ол ас
үйдің түрі мен майды ұстайтын фильтрді ұстанылған

мерзімділік тазалаумен алдын ала анықталады. Қандай
жағдай болса да, картриджді кем дегенде 4 айда бір рет
ауыстырыңыз.
Көмірлі фильтрді жууға болмайды және де регенерецияға
жарамсыз.

Лампаны ауыстыру

Корпус жарық диод технологиясына негізделген жарық
жүйесімен жабдықталған.
Жарық диодтары оңтайлы жарықты, әдеттегі шамдардан
10 есе артық ұзақтықты қамтамасыз етеді және 90%
электр энергиясын сақтауға мүмкіндік береді.

Жарықтандыру жүйесін пайдаланушы ауыстыра
алмайды, егер ол жұмыс істемесе, тұтынушыларға
қызмет көрсету орталығына хабарласыңыз.

Кейбір үлгілерде ҒАНА:

Қалпына келмейтін кері ауа клапаны бірге
жеткізіледі, ол кейбір орнату жағдайларында
бекітілуі тиіс қосымша құрал ретінде
қолданылады (яғни, сырттан келетін ауаның
кездейсоқ кері ағынынан қорғайтын жүйе
болмағанда). Мұржаны орнатпас бұрын, ауа
шығу қондырғысының ішіндегі арнайы
корпустың ішіне жапқышты орнату керек.

15-сурет

69

SL - Navodila za montažo in uporabo

Strogo se držite navodil iz tega priročnika. Zavračamo

vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je zasnovana za odsesovanje dimnih

plinov in pare, ki nastajajo pri kuhanju in je namenjena
izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice,
navodila za uporabo, vzdrževanje in namestitev pa so
enaka.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli

pogledati. Če napravo prodate, odstopite ali premestite

naj priročnik ostane vedno ob izdelku.

• Pozorno preberite navodila: saj navajajo pomembne

informacije o namestitvi, uporabi in varnosti.

• Napravi ne spreminjajte električnih ali mehanskih

lastnosti, ne posegajte v izpušne odvode.

• Pred namestitvijo naprave se prepričajte, da so vsi njeni

sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite

pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med
dodatno opremo, ki je priložena le nekaterim modelom, ali pa
to deli, ki jih lahko dokupite.

Opozorila

• Pred vsakršnim čiščenjem ali vzdrževanjem izključite
električno napajanje nape, tako da vtič izvlečete iz vtičnice ali

izklopite glavno stikalo.

• Pri vseh postopkih namestitve in vzdrževanja uporabljajte

delovne rokavice.

• Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z
zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi
oziroma s premalo izkušnjami in znanja, razen če jih pri tem
nadzoruje pristojna oseba ali so bili poučeni o varni uporabi

aparata in se zavedajo s tem povezanih nevarnosti.

• Otroke je treba imeti pod nadzorom, da se ne bi igrali z
napravo.

• Otroci naj aparata ne čistijo in naj na njem ne izvajajo
vzdrževalnih del brez nadzora.

• Ko se kuhinjsko napo uporablja istočasno z drugimi

napravami, ki delujejo na plin ali na druga goriva, mora biti

prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT
MESEČNO), v vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem priročniku.

• Neupoštevanje pravil za čiščenje nape in zamenjavo ter
čiščenje filtrov predstavlja tveganje za požar.

• Pod napo je strogo prepovedana priprava flambiranih jedi.

• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju
o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je
uporaba slednjega v vsakem primeru prepovedana.
Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli
nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler
inštalacija ni v celoti zaključena.

• Kar zadeva tehnične in varnostne ukrepe za odvod dimov,
morate strogo upoštevati določbe pristojnih krajevnih organov.

• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot

odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.

POZOR! Če pri montaži vijakov in pritrdilnih elementov

ne upoštevate teh navodil, obstaja nevarnost električnega

udara.

• Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje električnega

udara.

• Nape nikoli ne uporabljajte, če rešetka ni pravilno
nameščena!

• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen
če je to izrecno dovoljeno.

• Za nameščanje izdelka uporabite le priložene pritrdilne
vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov.

Uporabite vijake prave dolžine, ki so navedeni v navodilih za
namestitev.

• V primeru dvomov se posvetujte s pooblaščenim servisnim

centrom ali s podobno usposobljeno osebo.

POZOR! Ne uporabljajte s programatorjem, časovnikom ,

daljinskim upravljalnikom ali drugimi napravami, ki se
samodejno aktivirajo.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja

popoln izklop iz omrežja v pogojih prenapetostnega razreda
III, skladno s predpisi o inštalaciji.

POZOR! Pred ponovnim priklopom tokokroga nape na

omrežno napajanje in kontrolo pravilnega delovanja, vselej

preverite, ali je omrežni kabel pravilno nameščen.

POZOR! Zamenjavo napajalnega kabla mora izvesti

pooblaščena servisna služba, tako da se prepreči vsakršno
tveganje.

Inštalacija

• Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 50cm pri električnih štedilnikih in 65cm pri
plinskih ali mešanih štedilnikih.
Najvišja nadmorska višina za namestitev mora biti nižja od

2.700 m.

Če je v navodilih za instalacijo plinskega kuhalnika napisana
večja razdalja, jo je treba tudi upoštevati.

Ta naprava je označena skladno z Evropsko direktivo

70

2012/19/EC - UK SI 2013 No.3113, Waste Electrical and
Electronic Equipment (WEEE oziroma direktivo o odpadni

električni in elektronski opremi). S pravilnim odlaganjem tega

izdelka uporabnik prispeva k preprečevanju morebitnih
negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji

označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje

odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno

uporabo, s katero lahko zmanjšate vpliv na okolje: Napo
prižgite na minimalni moči ON ob začetku kuhanja, in jo

pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost

povečajte le takrat, ko je prisotno veliko dimov in pare,
način(e) boost uporabite le v izjemnih situacijah. Ogleni(e)

filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost
pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re)

očistite po potrebi, ter tako ohranite njegovo (njihovo)
učinkovitost. Uporabite sistem cevi maksimalnih diametrov,
naveden v tem priročniku, ter tako optimizirajte učinkovitost in
zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni izvedbi z

zunanjim odvodom , ali v obtočni izvedbi z notranjim

kroženjem .

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti
izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje
kuhalne plošče.

1. ON/OFF (vklop/izklop) luči

2. ON/OFF (vklop/izklop) motorja

S pritiskom na tipko “2”, motor preklopi na 1. stopnjo

hitrosti.

S pritiskom na tipko, medtem ko napa deluje, se le-to

izključi (OFF).

3. Zmanjšanje hitrosti

S pritiskom na tipko “3”, se hitrost delovanja zmanjša s

4. (intenzivne) na 1. stopnjo.

4. Povečanje hitrosti

S pritiskom na tipko “4”, ko je napa izključena (OFF), se

sproži delovanje nape na 1. hitrosti.

S pritiskom na tipko med delovanjem nape, se hitrost

poveča s 1. na 4. (intenzivno) stopnjo.

Intenzivna hitrost je časovno nastavljena s timerjem.

Standardna časovna nastavitev je 5 minut, po poteku
tega časa pa napa preide na 2. stopnjo hitrosti.

Za izklop funkcije pred potekom časa, pritisnite na tipko

“3” in napa bo prešla na 3. stopnjo hitrosti; če pritisnete
na tipko “2”, pa se napa izključi.

Vsaka hitrostna stopnja sproži določen prikaz na zaslonu:
OFF: Ni prikaza

1. stopnja hitrosti: 1

2. stopnja hitrosti: 2

3. stopnja hitrosti: 3

4. stopnja hitrosti: 4 utripa

5. Zaslon

Indikator zasičenosti maščobnega filtra

Opozorilo na zasičenost maščobnega filtra se sproži po 40
urah delovanja in je na zaslonu označeno z utripanjem
številke 1.

Ta prikaz opozarja, da je potrebno maščobni filter, nameščen
na napi, oprati.
Prikaz je viden, ko napa deluje (ON).
Za ponastavitev indikatorja zasičenosti maščobnega filtra,
pritisnite na tipko “2” in jo zadržite pritisnjeno več kot 3
sekunde, dokler prikaz ne izgine.
Indikator je mogoče ponastaviti samo, ko napa deluje.

Indikator zasičenosti oglenega filtra (samo za obtočno
različico)

Opozorilo na zasičenost oglenega filtra se sproži po 160 urah
delovanja in je na zaslonu označeno z utripanjem številke 2.

Ta prikaz opozarja, da je treba ogleni filter, nameščen na napi,
zamenjati.
Prikaz je viden, ko napa deluje (ON).
Za ponastavitev indikatorja zasičenosti maščobnega filtra,
pritisnite na tipko “2” in jo zadržite pritisnjeno več kot 3
sekunde, dokler prikaz ne izgine.
Indikator je mogoče ponastaviti samo, ko napa deluje.

V primeru istočasne sprožitve opozorila na zasičenost obeh
filtrov, na zaslonu izmenično utripata številki 1 in 2.
Indikatorja ponastavite tako, da 2-krat ponovite zgoraj opisani
postopek.

Prvič ponastavite indikator zasičenosti maščobnega filtra,
drugič pa indikator zasičenosti oglenega filtra.

V standardnem načinu delovanja indikator zasičenosti
oglenega filtra ni vključen.

Ob uporabi nape v obtočni različici, je treba indikator
zasičenosti oglenega filtra vključiti.

71

Vklop indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in istočasno pritisnite na tipki “2” in “3”
ter ju zadržite pritisnjeni 3 sekunde.
Številki 1 in 2 dve sekundi izmenično utripata.

Izklop indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in istočasno pritisnite na tipki “2” in “3”
ter ju zadržite pritisnjeni 3 sekunde.
Številka 1 dve sekundi utripa.

Alarm temperature

Napa je opremljena s temperaturnim senzorjem, ki sproži

motor na 3. hitrostni stopnji, ko je temperatura v območju
zaslona previsoka.
Alarmno stanje je na zaslonu prikazano z utripajočo črko t.
To stanje traja, dokler temperatura ne pade pod alarmni prag.
Za izhod iz tega načina, pritisnite na tipko “2”, “3” ali “4”.
Senzor vsakih 30 sekund preveri temperaturo v predelu
zaslona.

Prikazi na zaslonu

Prikaz

Stanje

1. stopnja hitrosti

2. stopnja hitrosti

3. stopnja hitrosti

4. (intenzivna) stopnja hitrosti

Zasičenost maščobnega filtra

Zasičenost oglenega filtra

Zasičenost maščobnega in oglenega

filtra

Alarm temperature

Vzdrževanje
Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo

z nevtralnim detergentom. ZA ČIŠČENJE NE
UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV.
Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE
UPORABLJAJTE ALKOHOLA!

Maščobni filter Sl. 1-19
Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki

zaznava zasičenost filtrov – če je na modelu, ki je v vaši lasti,

predviden – opozori na to potrebo), z ne agresivnimi
detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi
s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko

razbarva, toda njegove filtrirne značilnosti se nikakor ne
spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na

vzmet.

Ogleni filter (samo za obtočno različico) Sl. 18

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na
tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je

potrebno zamenjati vložek najmanj vsake štiri mesece.
Filter ni niti pralen niti obnovljiv.

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat
daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter
90% prihranek električne energije.

Sistema razsvetljave uporabnik ne more zamenjati. V primeru
nepravilnega delovanja se obrnite na servisno službo.

SAMO za nekatere proizvode:

Kot dodatna opcijska oprema se za vgradnjo dobavi
nepovratni ventil za dime. Če inštalacijski pogoji to zahtevajo

(npr. odsotnost varoval proti neželjenemu povratku zunanjih
zračnih tokov), jo vstavite v njen sedež v Spoju izhoda zraka,

preden namestite dimnik.

Sl. 15

72

HR - Uputstva za montažu i za uporabu

Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne

nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska

napa ima funkciju usisavanja dima i pare za vrijeme kuhanja
te je namijenjena samo kućnoj uporabi.

Vanjski izgled kuhinjske nape se može ponešto
razlikovati od onog što smo opisali i ilustrirali u crtežima
ovog priručnika, ali u svakom slučaju uputstva za
uporabu, održavanje iste i instalacija ostaju

nepromijenjena.

• Važno je sačuvati ovaj priručnik da biste ga mogli

konzultirati u svakom trenutku. U slučaja da prodate ovaj

proizvod , poklonite ili da se preselite uvjerite se da on

bude uvijek zajedno sa proizvodom.

• Pažljivo pročitajte uputstva: u njima se nalaze važne

informacije o instalaciji, uporabi i sigurnosti.

• Ne izvršavajte nikakve mehaničke ili električne varijacije

(izmjene ) na proizvodu ili na cijevima za izbacivanje.

• Prije nego što počnete s instalacijom aparata, uvjerite se

da nijedna komponenta nije oštećena. U suprotnom

slučaju, kontaktirajte trgovca i ne nastavljajte s

instalacijom.

Napomena: Elementi označeni simbolom "(*)" su dodatni
dijelovi isporučeni samo sa nekim modelima ili elementi koji
nisu isporučeni već se moraju kupiti.

Upozorenja

• Prije bilo koje operacije čišćenja ili održavanja, odvojite napu
od električnog napajanja uklanjanjem utičnice ili odspajanjem
glavnog prekidača u kući.

• Uvijek nosite radne rukavice za sve operacije instalacije i
održavanja.

• Ovaj uređaj se može koristiti od strane djece ne mlađe od 8
godina i osoba sa smanjenim fizičkim, osjetilnim ili mentalnim

sposobnostima ili nedostatkom iskustva i potrebnog znanja,

ako se nalaze pod nadzorom ili nakon što su primile uputstva
za sigurnu uporabu uređaja i razumjele opasnosti do kojih
može doći prilikom uporabe.

• Djeca moraju biti pod nadzorom kako se ne bi igrala s
uređajem. Čišćenje i održavanje ne smiju se vršiti od strane

djece bez nadzora.

• Prostorija mora biti dovoljno prozračena kada se kuhinjska
napa koristi zajedno s ostalim uređajima na plinsko li ostalo

sagorijevanje.

• Napa se mora redovito čistiti iznutra i izvana (BAREM
JEDNOM MJESEČNO). Potrebno je, međutim, poštivati ono

što je izričito navedeno u uputama za održavanje.

• Nepoštivanje uputa za čišćenje nape i promjenu i čišćenje
filtera može uzrokovati požar.

• Strogo je zabranjeno pripremati hranu na plamenu ispod

nape.

• Za zamjenu žarulje, koristiti samo tip žarulje naveden u
poglavlju održavanje/zamjena žarulje u ovom priručniku.
Uporaba otvorenog plamena štetna je za filtre i može izazvati
požar, stoga se treba u svakom slučaju izbjegavati.

Prženje se treba vršiti pod nadzorom kako bi se izbjeglo da se

pregrijano ulje zapali.

PAŽNJA: Kada je ploča za kuhanje u funkciji, dostupni dijelovi
nape mogu postati vrući.

• Ne spajajte uređaj na električnu mrežu dok instalacija nije
potpuno završena.

• Što se tiče tehničkih mjera i mjera sigurnosti koje se moraju
poduzeti prilikom ispuštanja para, treba se strogo pridržavati

odredbi i propisa lokalnih vlasti.

• Ispušni zrak ne smije biti prenošen kanalom za ispuštanje

para proizvedenih od strane uređaja na plinsko ili drugo
sagorijevanje.

PAŽNJA! Neuspješna instalacija vijaka i zatvarača u

skladu s ovim uputama, može rezultirati opasnostima
električne naravi.

• Nemojte koristiti ili ostaviti napu bez pravilno montiranih
žarulja zbog moguće opasnosti od strujnog udara.

• Nikada ne koristite napu bez pravilno montirane mreže!

• Napa se ne smije NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.

• Koristite samo vijke za ugradnju isporučene s proizvodom, ili,
ako nisu isporučeni, kupite ispravnu vrstu vijaka. Koristite
ispravnu duljinu za vijke, navedenu u • Vodiču za instalaciju.
Ako ste u nedoumici, obratite se ovlaštenom servisu ili
sličnom kvalificiranom osoblju.

PAŽNJA! Ne koristiti s programatorom, timerom,

odvojenim daljinskim upravljačem ili bilo kojim drugim
uređajem koji se aktivira automatski.

Povezivanje s električnom strujom

Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske

nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.

Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon

instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u

uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.

UPOZORENJE! Prije nego što ponovno povežete

napajanje kuhinjske nape s napajanjem mreže te provjerite
pravilno funkcioniranje , uvijek dobro prekontrolirajte dali je
kabal mreže bio pravilno montiran.

UPOZORENJE! Zamjena kabla za napajanje se treba

obaviti od strane autorizirane servisne tehničke službe ili od
strane osobe sa sličnom kvalifikacijom.

Postavljanje

• Minimalna udaljenost između podloge za posude na
štednjaku i najnižeg dijela kuhinjske nape ne smije biti niža od
50cm kada se radi o električnim štednjacima ,a 65cm u
slučaju plinskih ili mješovitih štednjaka.

73

Maksimalna visina za ugradnju mora biti niža od 2.700 m.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.

Ovaj aparat je označen u skladu s Europskim pravilima
2012/19/EC - UK SI 2013 No.3113, Waste Electrical and
Electronic Equipment (WEEE). Provjerite jeste li odveli na
otpad ovaj proizvod u skladu s lokalnim pravilima, korisnik
doprinosi sprečavanju i uklanjanju eventualnih negativnih
posljedica za okolinu i za zdravlje.

Ovaj simbol na proizvodu ili na dokumentaciji koja ga
prati ukazuje da se ovaj proizvod ne smije tretirati kao ostali
kuhinjski otpad nego treba biti odveden u odgovarajući sabirni
centar gdje se zbrinjavaju električni i elektronski uređaji.
Zbrinite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobivanje daljnjih informacija o
zbrinjavanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.

Aparati dizajnirani, testirani i proizvedeni u skladu sa:

• Sigurnosnim propisima: EN/IEC 60335-1; EN/IEC 60335-2­31, EN/IEC 62233.

• Propisima o performansama: EN/IEC 61591; ISO 5167-1;
ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Savjeti za ispravnu
uporabu u cilju smanjenja utjecaja na okoliš: Uključite

kuhinjsku napu na minimalnu brzinu kada počnete s kuhanjem
i držite je uključenom još nekoliko minuta nakon završenog
kuhanja. Povećajte brzinu samo u slučaju velike količine dima
i pare i koristite pojačanu brzinu (e) samo u ekstremnim

situacijama. Zamijenite filtere od ugljena samo kada je to

potrebno kako biste održali učinkovitu redukciju neugodnih
mirisa. Očistite filtere za odstranjivanje masnoće kada je to
potrebno za održavanje dobre učinkovitosti tih istih filtera.

Koristite maksimalni promjer sustava dimovoda navedenog u
ovom priručniku da biste optimizirati učinkovitost i smanjili
buku.

Korištenje

Kuhinjska napa je proizvedena da bi se koristila u usisnoj

verziji sa izbacivanjem vani ili filtracijskoj verziji sa

unutrašnjim kruženjem .

Funkcioniranje

Napa ima upravljačku ploču s kontrolom brzine usisavanja i
kontrolom paljenja svjetla za osvjetljenje površine za kuhanje.

1. ON/OFF Svjetla

2. ON/OFF Motor

Pritiskajući tipku “2” motor prelazi u brzinu 1.
Pritiskajući tipku tijekom rada kuhinjska napa prelazi u

stanje OFF.

3. Smanjivanje brzine

Pritiskajući tipku “3” postiže se smanjivanje brzine, sa

brzine 4 (intenzivna) na brzinu 1.

4. Povećavanje brzine

Pritiskajući tipku “4” s kuhinjskom napom u stanju OFF,

napa prelazi u brzinu 1.

Pritiskajući tipku tijekom rada postiže se povećavanje

brzine, sa brzine 1 na brzinu 4 (intenzivna).

Intenzivna brzina je temporizirana (vrijeme je

namješteno). Standardno namještanje brzine je u trajanju
od 5’, na kraju kojeg se kuhinjska napa postavlja na

brzinu 2.

Da biste deaktivirali brzinu prije nego što istekne vrijeme

pritisnite tipku “3”,kuhinjska napa se postavlja na brzinu
3, pritiskajući tipku “2” kuhinjska napa će se isključiti.

Svaka brzina se podudara sa jednom signalizacijom na

display-u:

OFF: Nijedna signalizacija
Brzina 1: 1
Brzina 2: 2
Brzina 3: 3
Brzina 4: 4 bliješti

5. Display

Signalizacija filtra za uklanjanje masnoće

Signalizacija filtra za uklanjanje masnoće se javlja poslije 40
sati uporabe te se prikazuje na display-u s brojem 1 koji
bliješti.
Kada se pojavi takva signalizacija instalirani filtar za
uklanjanje masnoće ima potrebu da se opere.
Signalizacija se može vidjeti kada je kuhinjska napa u stanju
ON.
Da bi se prekinulo sa signalizacijom filtra za uklanjanje

masnoće, pritisnite tipku “2” dulje od 3” sve dok se ona ne
isključi .
Eliminacija signalizacije je moguća kada je kuhinjska napa u

stanju ON.

Signalizacija karbonskog filtra (samo za filtracijsku
verziju)

Signalizacija filtra za uklanjanje masnoće se javlja poslije 160

sati uporabe te se prikazuje na display-u s brojem 2 koji
bliješti.
Kada se pojavi takva signalizacija instalirani karbonski filtar
za ima potrebu da se zamijeni.
Signalizacija se može vidjeti kada je kuhinjska napa u stanju
ON.
Da bi se prekinulo sa signalizacijom karbonskog filtra,
pritisnite tipku “2” dulje od 3” sve dok se ona ne isključi .
Eliminacija signalizacije je moguća kada je kuhinjska napa u
stanju ON.

U slučaju da istovremeno signaliziraju oba filtera, na display-u
će naizmjenično bliještiti brojevi 1 i 2 .
Doći će do reset-a obavljajući 2 puta gore opisanu proceduru

74

.
Prvi reset se odnosi na signalizaciju filtera za uklanjanje
masnoće, a drugi reset se odnosi na signalizaciju karbonskog
filtera.

U modalitetu standard signalizacija karbonskog filtera nije
aktivna .

U slučaju da se koristi kuhinjska napa u filtracijskoj verziji

potrebno je osposobiti signalizaciju karbonskog filtera.

Aktivacija signalizacije karbonskog filtera:

Postavite kuhinjsku napu u stanje OFF i držite istovremeno
pritisnutim tipke “2” i “3” u trajanju od 3”.
Brojevi 1 i 2 će naizmjenično bliještiti u trajanju od 2”.

Deaktivacija signalizacije karbonskog filtera:

Postavite kuhinjsku napu u stanje OFF i držite istovremeno
pritisnutim tipke “2” i “3” u trajanju od 3”.
Brojevi 1 će bliještiti u trajanju od 2”.

Alarm Temperatura

Kuhinjska napa je opremljena senzorom za temperaturu koji
aktivira motor na brzini 3 u slučaju da je temperatura u zoni
display previsoka.
Alarmno stanje se prikazuje na display-u uz pomoć slova t
koje bliješti.
Ovo stanje ostaje sve dok se temperatura ne spusti ispod
alarmne razine.

Može se izaći iz ovog modaliteta pritiskajući tipke “2”, “3” ili
“4”.

Svako 30” senzor provjerava temperaturu ambijenta u zoni

display.

Vizualizacije na Display-u

Vizualizacija

Stanje

Brzina 1

Brzina 2

Brzina 3

Brzina 4 (intenzivna)

Održavanje Filtra za uklanjanje
masnoće

Održavanje Karbonskog filtra

Održavanje Filtra za uklanjanje
masnoće i Karbonskog filtra

Alarm Temperatura

Održavanje
Za čišćenje koristiti isključivo ovlaženu krpu s neutralnim

deterdžentima u tekućem stanju. Ne koristiti alate ili pomagala
za čišćenje.

Izbjegavajte uporabu proizvoda koji bi mogli grebati. NE
KORISTITE ALKOHOL!

Filtar za masnoću
Slika 1-19
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.

Trebate ga očistiti jedan put na mjesec (ili kada indikator
prepunjavanja filtra to pokazuje – ukoliko model koji ste kupili

predviđa takvu mogućnost), upotrebljavajući blage
deterdžente, ručno ili u perilici posuđa na niskoj temperaturi i
uključite kratki ciklus.

Nakon pranja u perilici posuđa filtar za uklanjanje masnoće bii
mogao djelovati isprano i izgubiti boju ali njegove
karakteristike filtriranja se ni u kojem slučaju ne mijenjaju.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.

Karbonski filtar (samo za filtracijsku verziju)
Slika 18

Zasićenje filtera za ugljen pojavljuje se poslije manje-više
produljene uporabe s obzirom na tip kuhinje i na urednost u

čišćenju filtera za uklanjanje masnoće. U svakom slučaju je

potrebno zamijeniti kasetu barem svaka četiri mjeseca.
Filter za ugljen se NE može ni oprati ni regenerirati.

Zamjena Lampe

Kuhinjska napa je opremljena sustavom rasvjete koji se bazira
na tehnologiji INDIKACIONIH SVJETALA.
INDIKACIONA SVJETLA garantiraju optimalnu rasvjetu te
trajnost 10 puta veću od tradicionalnih lampi a omogućuju i
uštedu od 90% električne energije.

Korisnik ne može zamijeniti sustav rasvjete, u slučaju kvara
obratite se službi za prodaju.

SAMO kod nekih proizvoda:

Kao dodatna oprema se isporučuje nepovratni ventil dima, koji
je potrebno instalirati. Ako se smatra neophodnim zbog uvjeta
ugradnje (npr. nedostatak zaštite od slučajnog ponovnog
ulaza zraka izvana), umetnite ga u odgovarajuće ležište

unutar priključka za izlaz zraka prije postavljanja dimovodne

cijevi.

Slika 15

75

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet
ediniz. Üretici, bu el kitabında yar alan talimatlara riayet

etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.

Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın
çekilmesi amacıyla ve sadece evlerde kullanılmak üzere
tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran
davlumbazın farklı fonksiyonları olabilir, fakat kullanma
tâlimatı, bakımı ve montajı aynı şekilde kalıyor.

• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her

anda başvurulabilmesi için muhafaza etmek önemlidir.

Ürünün satılması, başkasına verilmesi yada taşınması

esnasında bu kullanım klavuzunun da ürün ile birlikte

kalmasına özen gösteriniz.

• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve

güvenlik ile ilgili çok önemli bilgiler içerir.

• Gerek ürün üzerinde gerek ise tahliye kanallarında ne

elektriksel ne de yapısal tadilatlar yapmayızınız.

• Cihazin kurulumuna başlamadan önce tüm parçaların

kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde

üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup
sadece satın alınacak bazı model veya elemanlarla birlikte

temin edilir.

Dikkat

• Herhangi bir temizleme veya bakım işlemi yapmadan önce
elektrik prizini çıkartarak veya ana şebeke ile bağlantıyı
keserek davlumbazı kapatınız.

• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve
cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan
tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel,
duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya
teknik bilgi eksikliği olan şahıslar tarafından kullanılacak
şekilde tasarlanmıştır.

• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım
işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer

yakıtlarla kullanıldığında cihazın kurulduğu alandaki
bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış
kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE)
temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme
ve temizleme talimatlarına uyulmaması yangın riskine neden

olabilir.

• Davlumbazın altında yemekleri alevlendirmek kesinlikle
yasaktır.

• Ampul değiştirirken kılavuzda bulunan ampul
Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.
Açık alev filtreler için son derece zararlıdır ve yangın

tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi
gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma
işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın
bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını
yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik
önlemleriyle ilgili olarak yerel yönetim tarafından verilen

düzenlemelere uymak önemlidir.

• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar
tahliye etmek gibi farklı nedenlerden dolayı kullanılan
vantilasyon sistemine kanal sistemi kurulmamalıdır.

DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde

vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel
tehlikelere neden olabilir.

• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu
doğru şekilde yerleştirmeden cihazı kullanmayınız.

• Izgaraları kurmadan davlumbazı kullanmayınız.

• Özellikle belirtilmediği takdirde davlumbazı ASLA destek
yüzeyi olarak kullanmayınız.

• Montaj için ürünle tedarik edilen vidaları kullanınız veya,
tedarik edilmediği takdirde, uygun vida tipini satın alınız.

• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları
kullanınız.

• Tüm sorularınız için yetkili destek hizmetini veya uzman

teknisyen ile irtibata geçiniz.

DİKKAT! Bir programlama cihazı, zamanlama cihazı, ayrı

uzaktan kumanda veya otomatik olarak devreye giren
herhangi başka bir donanımla birlikte kullanmayın.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,

standartlara uygun çift kutuplu bir anahtar kullanın.

UYARİ: Davlumbazı ana güç kaynağına yeniden

bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce,
ana güç kaynağı kablosunun düzgün takılıp takılmadığını

denetleyin.

UYARİ: Güç kablosunun yenisiyle değiştirilmesi yetkili

destek servisi veya benzer kalifiye eleman tarafından
yapılmalıdır.

Kurulum

• Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle
çalışan ocaklardan 65 cm’den az olmamalıdır.
Kurulum için maksimum rakım 2.700 m'den düşük olmalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

76

Bu cihaz, 2012/19/EC - UK SI 2013 No.3113 sayılı Avrupa
Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE)
uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde
atılmasını sağladığınız takdirde, çevre ve insan sağlığı
açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi
tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri
önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi

gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik
cihazların atıldığı dönüşümlü toplama noktasına teslim
edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda
çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda
gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,
hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık
yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş
ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

62233.

• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi

azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye
başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve
pişirme işlemi bittikten sonra birkaç dakika daha çalışır
konumda bırakınız. Hızı yalnızca fazla miktarda duman ve
buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç
durumlarda kullanınız. İyi bir koku azaltma etkinliğinin
korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi
bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ

filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve
gürültüyü en düşük seviyeye indirmek için bu kullanım
kılavuzunda belirtilen maksimum kanal sistemi çapını
kullanınız.

Kullanım

Davlumbaz dışarı tahliye yapan aspiratör versiyonunda

, yada dahilde devir daimli filtre eden versiyonunda

kullanılmalıdır.

Çalıştırma

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol

paneli ve pişirme alanı ışıklarını kumanda eden bir lamba
anahtarı bulunmaktadır.

1. ON/OFF Işıklar ( AÇIK/KAPALI)

2. ON/OFF Motor

“2” numaralı düğmeye basıldığında motor Hız 1’e geçer.
Çalışma esnasında düğmeye basıldığında davlumbaz

OFF (KAPALI) durumuna geçer.

3. Hız azaltma

“3” numaralı tuşa basılarak hızın 4 nolu hızdan (

yoğundan) 1 nolu hıza azalması sağlanır.

4. Hız arttırma

Davlumbaz OFF KAPALI durumda iken “4” nolu tuşa

basıldığında çalışma hızı 1 seviyesine geçer.

Çalışma esnasında tuşa basıldığında 1 nolu hız

seviyesinden 4 nolu hız seviyesine (yoğun). hızın artması
sağlanır.

Yoğun hız seviyesi zaman ayarlıdır. Standart zaman 5

dakikadır. Bu süre sonunda davlumbaz 2 nolu hıza
geçer.

Zamanın dolmasını beklemeden yoğun hızda çalışma

işlevini sonlandırmak için “3” numaralı tuşa basmak
yeterli olacaktır. Bu şekilde davlumbazın çalışma hızı
hemen 3 seviyesine inecektir, “2” nolu tuşa basıldığında

davlumbaz kapanacaktır.
Her bir hız seviyesine karşılık ekranda bir işaret belirir:
OFF/KAPALI:Hiç bir işaret yok
Hız 1: 1
Hız 2: 2
Hız 3: 3
Hız 4: 4 Yanıp sönerek

5. Ekran

Yağ filtresinin değişimi uyarısı

Yağ filtresinin değişim uyarısı davlumbaz 40 saat
kullanıldıktan sonra olur ve ekranda yanıp sönen 1 rakamı ile

belirtilir.

Bu işaret ekranda görüldüğü zaman davlumbazda takılı olan
yağ filtresinin yıkanması gerekir.
Bu uyarı davlumbaz ON / AÇIK durumunda iken görülebilir.
Yağ filtresinin değişim uyarısını kaldırmak için “2” nolu
düğmeye 3 saniyeden fazla uyarı sönünceye kadar sürekli
basılı tutmak yeterli olur.
Uyarının kaldırılması sadece davlumbaz ON/AÇIK

pozisyonunda iken olur.

Karbon filtrenin değişimi uyarısı (Sadece filtre eden
versiyon için)

Karbon filtrenin değişim vaktinin geldiğinin işaret edilmesi
davlumbaz 160 saat kullanıldıktan sonra ve ekranda 2
rakamının yanıp sönmesi ile olur.
Bu işaret görüldüğü zaman davlumbaz üzerinde takılı bulunan
karbon filtresinin yenisi ile değiştirilmesi gerekir.
Bu işaretleme ancak davlumbaz ON/AÇIK durumunda iken

görülebilir.

Yağ filtresi ile ilgili bu uyarının ekrandan kaldırılması için “2”
tuşuna sönünceye kadar üç saniyedne fazla basılı tutmak
yeterli olacaktır.

Uyarının ekrandan kaldırılması sadece davlumbaz ON/AÇIK
durumunda iken olur.

Aynı anda her iki filtrenin de uyarı vermesi durumunda,
ekranda 1 ve 2 rakamları sıra ile yanıp söneceklerdir.

77

Resetleme işlemi yukarıda tarif edilen prosedürün iki defa
tekrarlanması ile gerçekleşir.
Birinci defada yağ filtresi uyarısı resetlenir iken ikinci defada
karbon filtre uyarısı resetlenmiş olur.

Standart modda karbon filtre uyarısı aktif değildir.
Davlumbazın filtre edici versiyonda olması durumunda karbon
filtre uyarısını aktif hale getirmek gerekir.

Karbon filtre uyarısının aktif hale getirilmesi:

Davlumbazı OFF/KAPALI pozisyonuna getirin ve “2” ile “3”
tuşlarını aynı anda 3 saniye boyunca basılı olarak tutun.
1 ve 2 rakamları 2 saniye boyunca yanıp söneceklerdir.

Karbon filtre uyarısının devre dışı bırakılması:

Davlumbazı OFF/KAPALI pozisyonua getirin ve “2” ile “3”
tuşlarını aynı anda 3 saniye boyunca basılı tutun.
1 rakamı 2 saniye boyunca yanıp sönecektir.

Sıcaklık Alarmı

Davlumbaz, ekrandaki sıcaklığın çok yüksek olması
durumunda motoru otomatik olarak 3 hız seviyesinde
çalıştıran bir sıcaklık sensörü ile donatılmıştır.
Alarm durumu ekranda yanıp sönen t harfi ile belirtilir.
Bu durum sıcaklık alarm durumuna neden olan alarm
seviyesinin altına ininceye kadar devam eder..
Bu moddan “2”, “3” yada “4” tuşlarına basılarak çıkılabilir.
Her 30 saniyede bir sensör ekrandaki sıcaklığı doğrular.

Ekranda görüntülenen bilgiler

Görüntülenen

Belirttiği durum

Hız 1

Hız 2 Hız 3

Hız 4 (Yoğun)

Yağ filtresinin bakımı

Karbon filtresinin bakımı

Yağ ve Karbon filtresinin bakımı

Sıcaklık alarmı

Bakım
SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla

temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ

KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL
KULLANMAYINIZ!

Yağ filtresi Şekil 1-19
Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi –
satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz
deterjanla, elde veya düşük ısı ve kısa devreye
programlanmış bir bulaşık makinesinde temizlenmelidir.
Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe

solabilir, ancak bu filtreleme kapasitesini etkilemez.
Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde) Şekil 18

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme
sıklığına bağlı olarak daha uzun sürede dolar.
Her koşulda en az dört ayda bir kartuşun değiştirilmesi

gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale

getirilemez.

Lambaları değiştirme

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine
sahiptir.

LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10
defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu
sağlarlar.

Aydınlatma sistemi kullanıcı tarafından değiştirilemez, arıza
olması halinde teknik servisle bağlantı kurun.

YALNIZCA bazı ürünlerde:

Ürünle birlikte kurulumu yapılmak üzere bir Duman Çekvalfi
isteğe bağlı aksesuar olarak temin edilir. Kurulum koşullarını
gerektiriyorsa (örneğin: dışarıdan hava akımlarının kazara
içeri girmesine karşı koruma yoksa), duman tahliye borusunun
kurulumunu yapmadan önce bunu Hava Çıkış Rakorunun
içindeki özel yuvasına yerleştirin.

Şekil 15

123

.رﺗﻣ 2.700 نﻣ لﻗأ بﯾﻛرﺗﻠﻟ ﻰﺻﻗﻷا عﺎﻔﺗرﻻا نوﻛﯾ نأ بﺟﯾ

4

LIB0183706 Ed. 05/21

www.teka.com
