DOS 90 - DOS 60

EN - Instruction on mounting and use

Closely follow the instructions set out in this manual. All

responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The extractor hood has been designed
exclusively for domestic use.

The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
! It is important to conserve this booklet for consultation at

any moment. In the case of sale, cession or move, make
sure it is together with the product.

! Read the instructions carefully: there is important

information about installation, use and safety.

! Do not carry out electrical or mechanical variations on the

product or on the discharge conduits.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.

Caution

WARNING! Do not connect the appliance to the mains until

the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.

With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non­observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.

The symbol

on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.

7

Use

The hood is designed to be used either for exhausting or filter
version.

Ducting version

In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
Attention! The exhausting pipe is not supplied and must be
purchased apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
In the horizontal runs the exhausting pipe must be slightly
slanted (about 10°) and directed upwards to vent the air easily
from the room to the outside.
Attention! If the hood is supplied with active charcoal filter,
then it must be removed.

Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.

Any responsibility in the matter is therefore declined.

! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum

elbow angle: 90°).

! Avoid drastic changes in the duct cross-section.
! Use a duct with an as smooth as possible inside.
! The duct must be made of certified material.

Filter version

One active charcoal filter is needed for this and can be
obtained from your usual retailer.
The filter removes the grease and smells from the extracted
air before sending it back into the room through the upper
outlet grid.

Installation

The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.

Electrical connection

The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
The hood is provided with a special power cable ; if the cable
is damaged, request a new one from Technical Service.

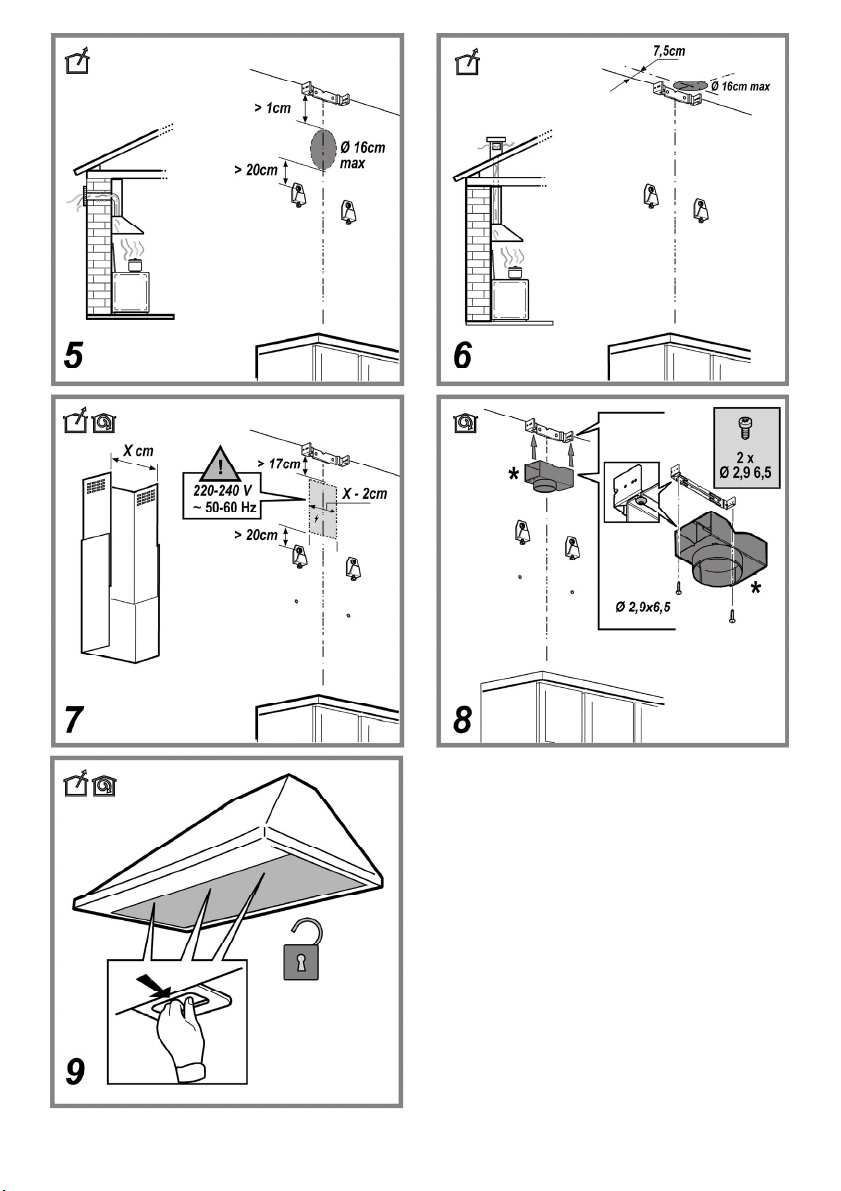

Mounting

Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this

appliance to the wall. Surface mounting only.

8

Operation

Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.

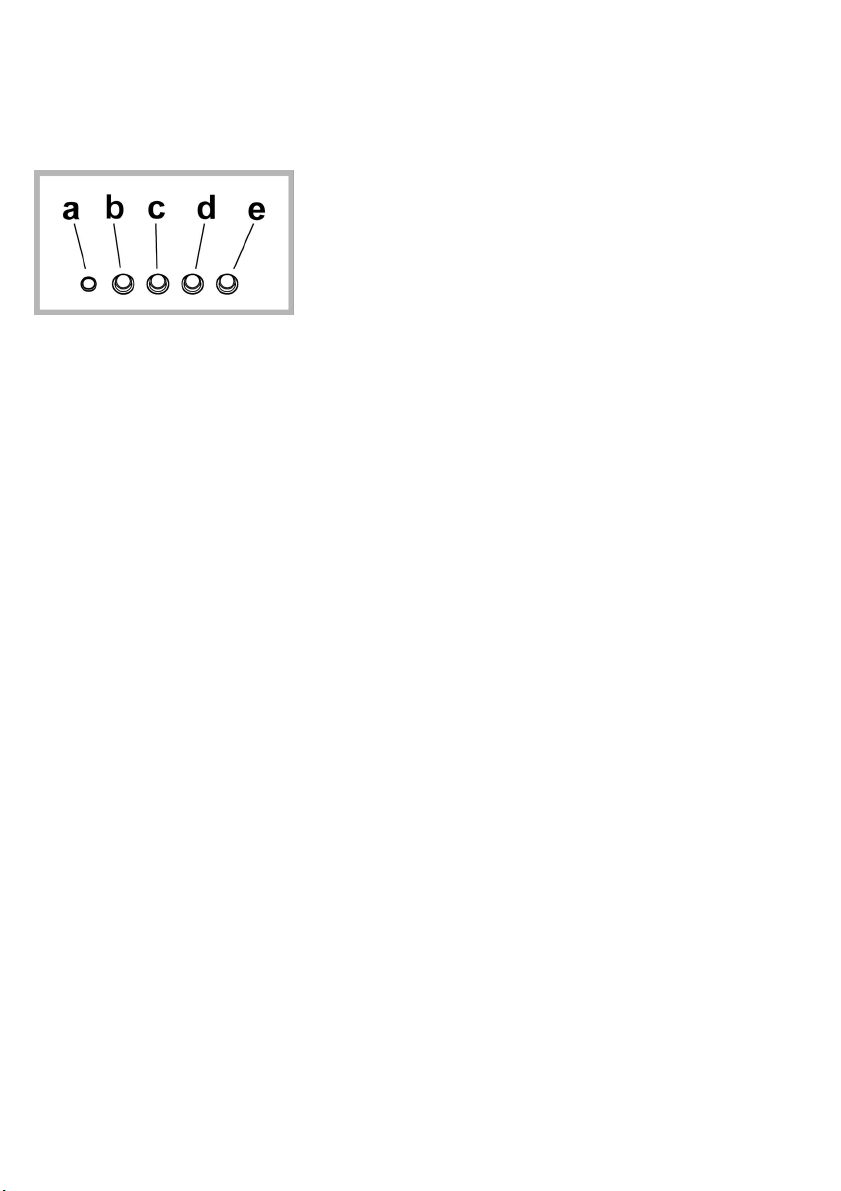

a. operating gauge.
b. on/off light switch
c. off aspiration switch
d. minimum power selection aspiration switch
e. medium power selection aspiration switch
f. maximum power selection aspiration switch

Maintenance

ATTENTION! Before performing any maintenance operation,

isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.

Cleaning

The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.

Grease filter

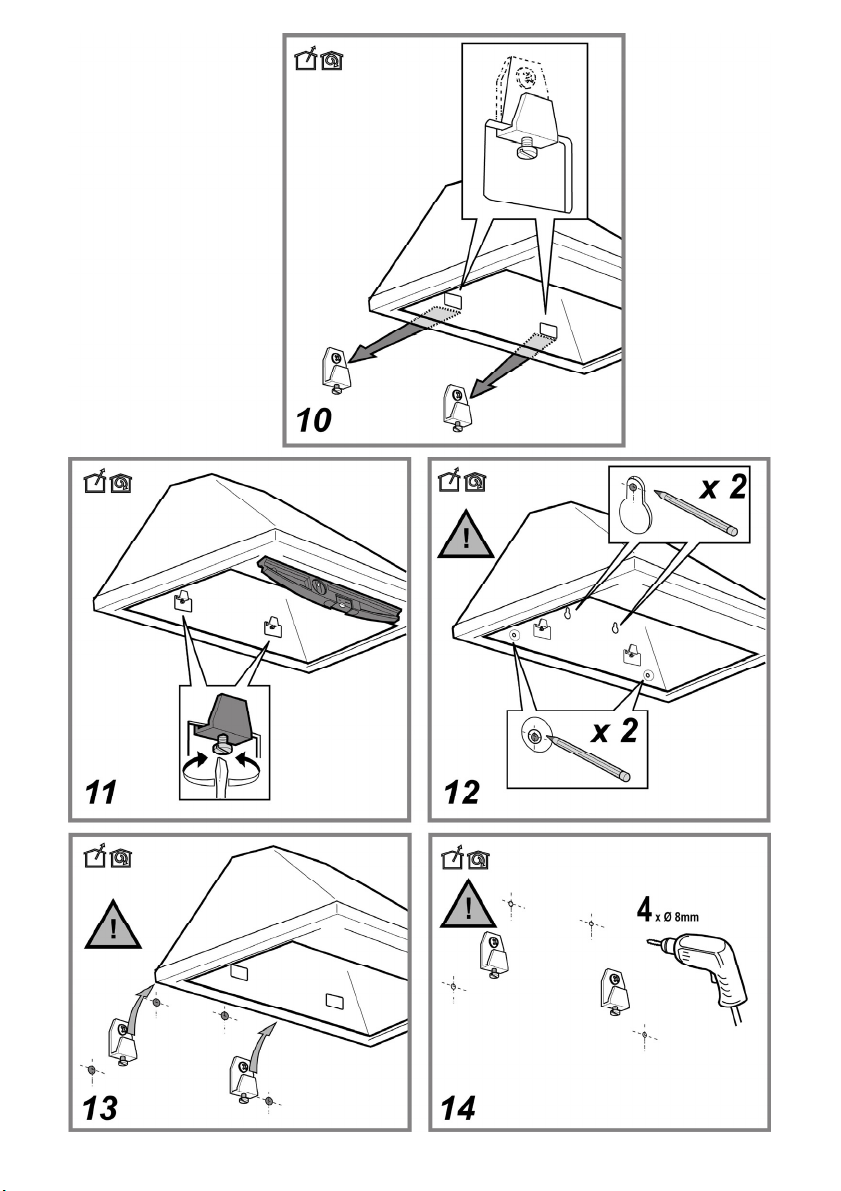

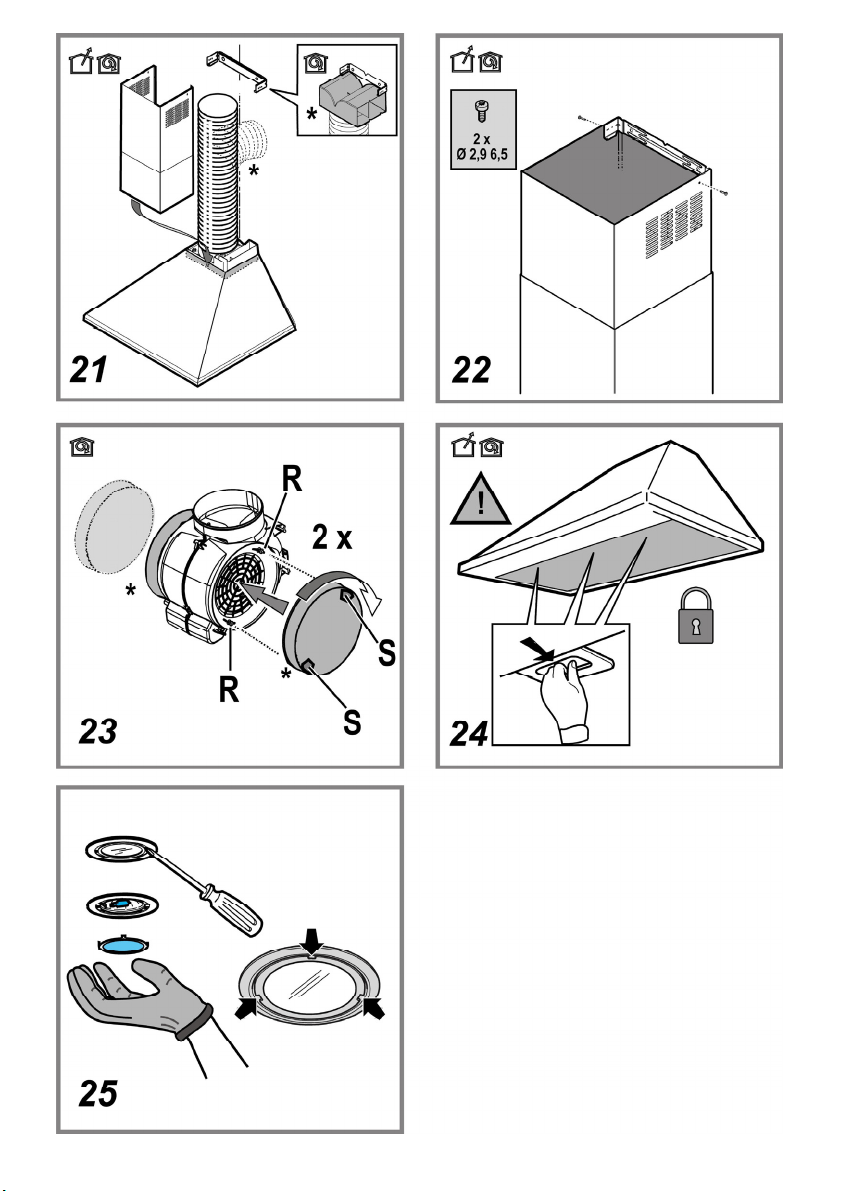

Fig. 9-24
Traps cooking grease particles.

This must be cleaned once a month (or when the filter
saturation indication system – if envisaged on the model in
possession – indicates this necessity) using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.

Charcoal filter (filter version only)

Fig. 23
It absorbs unpleasant odours caused by cooking.

The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths (or when the filter saturation indication
system – if envisaged on the model in possession – indicates
this necessity).The charcoal filter may NOT be washed or
regenerated.
Remove the grease filters.
Fit the charcoalfilters over the motor.
Align the pins R on the cowl with the slots S, then turn the
filter clockwise until it locks in place.
Reverse the above procedure to remove the charcoal filters.
Refit the grease filters.

Replacing lamps

Fig. 25

Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.

1. Using a flat head screwdriver or equivalent tool, carefully

pry loose the light cover.

2. Remove the damaged light and replace with a new 12

Volt, 20 Watt (Maximum) halogen light made for a G-4
base SUITABLE FOR USE IN OPEN LUMINAIRES.
Follow package directions and do not touch new light
with bare hands.

3. Reinstall the light cover. (it will snap shut).

If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.

9

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana ha sido concebida
exclusivamente para un uso doméstico.

La campana puede ser diferente con respecto a los
dibujos de este manual, aunque las instrucciones para su
uso, la manutención y la instalación son las mismas.

! Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.

! Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

! No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.

Advertencias

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.

La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.

El símbolo

en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.

10

Utilización

La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.

Versión aspirante

El vapor viene evacuado hacia el externo a traves de un tubo
de escape introducido en el laro de sujeccion que se encuntra
arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del
aro de sujección.
En la parte horizontal, el tubo debe tener una ligera
inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).
El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima

indispensable.

! Utilice un conducto con el menor número posible de

curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de

conformidad con las normativas.

Versión filtrante

Se debe utilizar un filtro de carbón activo, disponible del
vuestro proveedor.El aire aspirado viene reciclado antes de
expulsarlo en el ambiente a través de la parrilla superior.

Instalación

La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación
especial; si el cable se daña, solicite uno nuevo al Servicio de
Asistencia Técnica.

Montaje

La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.

11

Funcionamiento

Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

a. Luz indicadora del funcionamiento
b. Botón ON/OFF luces.
c. Botón OFF aspiración
d. Botón selección potencia de aspiración mínima.
e. Botón selección potencia de aspiración media.
f. Botón selección potencia de aspiración máxima.

Mantenimiento

¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.

Limpieza

La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa

Fig. 9-24
Retiene las partículas de grasa producidas cuando se
cocina.

Debe limpiarse una vez al mes (o cuando el sistema de
indicación de saturación de los filtros - si está previsto en el
modelo que se posee - indica esta necesidad) con
detergentes no agresivos, manualmente o bien en lavavajillas
a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.

Filtro al carbón activo (solamente para la versión
filtrante)

Fig. 23
Retiene los olores desagradables producidos por el
cocinado de alimentos.

La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses (o cuando el sistema de indicación de
saturación de los filtros - si está previsto en el modelo que se
posee - indica esta necesidad).
NO puede lavarse o reciclarse.
Quite los filtros antigrasa.
Monte los filtros que cubren el motor.
Compruebe que los pernos R del conducto coincidan con las
ranuras S y gire hacia la derecha hasta que se bloquee.
Para desmontarlo realice las mismas operaciones en sentido
inverso.
Monte de nuevo los filtros antigrasa.

Sustitución de la lámpara

Fig. 25

Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que
esten frías.

1. Extraer la protección haciendo palanca con un pequeño

destornillador de boca plana o una herramienta similar.

2. Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 12V -20W max - G4

(Adecuada para su uso en luminaria abierta) prestando
atención en no tocarlas con las manos.

3. Cerrar el plafón (fijación a presión).

Si la iluminación no funciona, antes de llamar al servicio de
asistencia técnica, controlar que las lámparas estén bien
montadas en su sede.

12

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi projectado para ser utilizado
exclusivamente em ambientes domésticos.

A coifa pode ter estéticas diferentes a quanto ilustrado
neste livrete, todavia as instruções de uso, manutenção e
instalação permanecem as mesmas.
! É importante conservar este manual para eventuais

consultas futuras.

Em caso de venda ou mudança, certificar-se que o

manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam

importantes informações sobre a instalação, uso e
segurança.

! Não efetuar variações elétricas ou mecânicas no produto

ou nos tubos de fuga.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica enquanto a

instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.

O símbolo

no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.

13

Uso

A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um
tubo de descarga fixado á flange de conexão que se encontra
sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
Na parte horizontal o tubo deve ter uma leve inclinação para
cima (cerca de 10°) de modo a poder transportar o ar para
fora mais facilmente.
Se o exaustor for dotada de filtros de carvão ativo, estes
deverão ser tirados.
Conectar a coifa ao tubos e orifícios de descarga de parede
com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior pode provocar a diminuição da performance
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior

ao indicado.

! Utilizar um tubo condutor com o menor número possível

de curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da seção do tubo (diâmetro).
! Usar um tubo condutor com o interior mais liso possível.
! O material do tubo condutor deve ser aprovado e estar

em conformidade com a lei.

Versão filtrante

Deve ser utilizado um filtro de carvão ativo, disponível junto
ao seu revendedor. O ar aspirado será desengordurado e
desodorizado antes de ser reintroduzido no ambiente através
da grelha superior.

Instalação

A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 50cm no caso de fogões elétricos e 65cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.
O exaustor está equipado com um cabo de alimentação
especial; no caso do cabo ficar danificado, efectuar um
pedido ao serviço de assistência técnica.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.

14

Funcionamento

Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

a. lâmpada piloto de funcionamento
b. botão ON/OFF luzes
c. botão OFF aspiração
d. botão de seleção da potência de aspiração mínima
e. botão de seleção da potência de aspiração média
f. botão de seleção da potência de aspiração máxima

Manutenção

Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.

Filtro antigordura

Fig. 9-24
Capta as partículas de gordura derivantes do cozimento.

O Filtro de gordura deve ser limpo uma vez por mês (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade) com
detergentes não agressivos. O filtro pode ser lavado
manualmente ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas suas características de
filtração não se alteram.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 23
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses (ou quando o sistema de indicação da saturação dos
filtros - se previsto no modelo que se possui – indicar esta
necessidade).
NÃO pode ser lavado ou regenerado.
Retire os filtros de gordura.
Monte os filtros de cobertura do motor.
Certifique-se de que os pernos R do transportador
correspondem às aberturas S; depois, rode no sentido dos
ponteiros do relógio até bloquear.
Para desmontar, siga a ordem inversa.
Monte novamente os filtros de gordura.

Substituição das lâmpadas

Fig. 25

Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que
estejam frias.

1. Extraia a proteção usando uma pequena chave de

parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.
Utilize exclusivamente lâmpadas de halogéneo de 12V -

20W max - G4, tomar cuidado para não as tocar com as
mãos.

3. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas
foram instaladas corretamente no seu devido lugar antes de
chamar a assistência técnica.

15

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist
ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Der Dunstabzugshaube kann von der aesthetischen Seite
her ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die
Installation sind aber gleich.
! Es ist wichtig diese Bedienungsanleitung zu behalten um

sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt

wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.

! Keine elektrische oder mechanische Aenderungen auf

dem Produkt oder auf die Fluchtleitungen machen.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.

-5

Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben
werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.

16

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit
geringerem Durchmesser, verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von

Krümmungen verwenden (max. Winkel der Krümmung:
90°).

! Starke Änderungen des Leitungsdurchmessers sind zu

vermeiden.

! Die Innenfläche der Leitung muss so glatt wie möglich

sein.

! Das Material der Leitung muss von den Normen

zugelassen sein.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Die Dunstabzugshaube ist mit einem Spezial-Netzkabel
ausgestattet; sollte das Kabel beschädigt werden, muss beim
Kundendienst Ersatz angefordert werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.

17

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

a. Funktionskontrolleuchte.
b. Schalter ON/OFF Beleuchtung
c. Schalter OFF der Absaugfunktion
d. Schalter zum Einschalten der geringsten Saugstärke
e. Schalter zum Einschalten der mittleren Saugstärke
f. Schalter zum Einschalten der maximalen Saugstärke

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Bild 9-24
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit
einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und einem
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine verfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 23
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)
ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Entfernen Sie den/die Fettfilter.
Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je
nach Modell:
Stellen Sie sicher, dass die Stifte R am Abluftkanal in die
Schlitze S eingreifen, drehen Sie dann den Aktivkohlefilter im
Uhrzeigersinn, bis er einrastet.
Gehen Sie zum Herausnehmen des Aktivkohlefilters in
umgekehrter Reihenfolge vor.
Setzen Sie den/die Fettfilter wieder ein.

Ersetzten der Lämpchen

Bild 25
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass

sie abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen.

2. Die defekte Lampe auswechseln.
Ausschließlich Halogenlampen zu m12V -20W max - G4

verwenden und darauf achten, diese nicht mit den Händen
zu berühren.

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.

18

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen. De wasemkap is uitsluitend ontworpen voor
huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de
tekeningen uit dit instructieboekje, echter blijven de
gebruiks-, onderhouds- en installatie aanwijzingen
dezelfde.
! Dit boekje moet voor latere raadpleging bewaard worden.

In geval van verkoop, overdracht of verplaatsing het
boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden

belangrijke aanwijzingen over de installatie, het gebruik
en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het

toestel of op de afvoerleidingen uitvoeren.
Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden
werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten gebruikt worden.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap aanwezig en goed
gemonteerd zijn om het gevaar voor elektrische schokken te
voorkomen.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.

Het symbool

op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.

19

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via
een afvoerpijp die is aangesloten op de verbindingsring aan
de bovenkant van de wasemkap.
Attentie: De afvoerpijp wordt hierbij niet geleverd en moet
apart aangekocht worden.
De middellijn van de afvoerpijp moet even groot zijn als die
van de verbindingsring.
De horizontale stukken van de buis moeten enigszins omhoog
hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te
voeren.
Note. Als de wasemkap reeds is voorzien van koolstoffilter
dan moet u dit verwijderen.
Verbind de wasemkap aan wandafvoerpijpen en
afvoeropeningen met dezelfde diameter als de luchtuitgang
(verbindingsflens).Het gebruik van wandafvoerpijpen of
afvoeropeningen met een kleinere diameter zal leiden tot een
vermogensverlies en een sterke toename van het
bedrijfsgeluid.
Iedere aansprakelijkheid hiervoor wordt afgewezen.
! De lengte van het afvoerkanaal moet zo kort mogelijk

zijn.

! Gebruik zo min mogelijk bochten (maximaal toegestane

hoek: 90°).

! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,
koolstoffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer
teruggeblazen wordt in het vertrek via het bovenste rooster

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 65cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften op een, ook na de
installatie, goed bereikbare plaats. Heeft de kap geen stekker
(rechtstreekse verbinding met het net) of is deze, ook na de
installatie, niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling
van het net garandeert in het geval van een overspanning van
klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als
de kabel beschadigd is, vraag de technische dienst voor een
nieuwe kabel.

Montage

De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.

20

Werking

In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten
voordat men begint te koken aan te doen en deze nog voor
ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

a. werkingscontrolelampje
b. ON/OFF lichtknop
c. OFF knop voor de zuigfunctie
d. Knop laagste zuigkracht
e. Knop middelste zuigkracht
f. Knop maximale zuigkracht

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de
wasemkap van het elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar van de woning uit
te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.

GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet
opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist
opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.

Vetfilter

afb. 9-24
Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de
aanwijzer verzadigde filters – indien aanwezig op het model in
Uw bezit – deze noodzaak aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Door hem in
de vaatwasmachine te wassen kan het metalen vetfilter
ontkleuren, maar dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
Om het vetfilter te demonteren trekt u aan de veerbelaste
ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

afb. 23
Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min of
meer geprolongeerd gebruik en hangt af van het soort koken
en de regelmaat waarmee de vetfilter wordt gewassen. In
ieder geval moet de filter minstens om de 4 maanden (of als
de aanwijzer verzadigde filters – indien aanwezig op het
model in Uw bezit – deze noodzaak aangeeft) vervangen
worden. Het kan NIET gewassen of opnieuw gebruikt worden
Verwijder de vetfilter(s).
Monteer de filters ter afdekking van de motor.
Controleer of de pinnen R op het kanaal overeenkomen met
de openingen S; draai vervolgens naar rechts tot het
vergrendeld is.
Ga voor demontage in omgekeerde volgorde te werk.
Breng de vetfilter(s) weer aan.

Vervanging lampjes

afb. 25
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of

ze koud zijn.

1. haal de bescherming weg door het op te lichten met een

kleine schroevendraaier of iets dergelijks.

2. Vervang het kapotte lampje.
Gebruik alleen halogeenlampjes van 12V -20W max - G4,

en zorg ervoor dat u hen niet met de blote hand aanraakt.

3. Sluit de lampenkap weer (klikt op zijn plaats).

Als de verlichting niet werkt, controleer dan of de lampjes
goed op hun plaats zitten alvorens de assistentiedienst te
bellen.

21

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε
αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για

τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των οδηγιών που
αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει
σχεδιαστεί αποκλειστικά για οικιακή χρήση.

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές

σε
σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα
αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης
παραμένουν οι ίδιες.

• Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για

να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε!
Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης,
βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το
προϊόν!

• Διαβάστε προσεκτικά

τις οδηγίες: περιέχουν χρήσιμες

πληροφορίες για την εγκατάσταση και χρήση του
προϊόντος και για την ασφάλεια σας!

• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο

προϊόν ή στους σωλήνες εξαέρωσης!
Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι
εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά
μοντέλα ή δεν παρέχονται καθόλου
αποκτηθούν.

και πρέπει να

Προηδοποιησεις

Προειδοποίηση! Μήν συνδέσετε τον απορροφητήρα με το

ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.
Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης
αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας
την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος.
Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις
εγκατάστασης και συντήρησης.
Το παρόν
ή από άτομα με μειωμένες αισθητήριες, σωματικές ή
πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας
και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή
έχουν λάβει κατάλληλη εκπαίδευση ως προς την χρήση του
προιόντος από ανθρώπους υπεύθυνους για την προσωπική
τους ασφάλεια
Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από
ενήλικες, τα παιδιά πρέπει να επιβλέπονται ώστε να
εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή.
Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από
ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να
πειράζουν το σύστημα ελέγχου ή να παίζουν με την
Δεν πρέπει να χρησιμοποιείται ποτέ ο απορροφητήρας εάν
δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα!
Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως
επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.
Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει
να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας
κουζίνας χρησιμοποείται ταυτόχρονα
καύσης υγραερίου ή άλλα καυστικά υλικά.

προιόν δεν είναι κατάλληλο για χρήση από παιδιά

.

συσκευή.

με άλλες συσκευές

Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να
συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που
χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την
εκκένωση των καπνών που δημιουργούνται από συσκευές
καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται
αυστηρά το μαγείρεμα

με φλόγες κάτω από τον
απορροφητήρα
Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και
είναι δυνατόν να προκαλέσει πυρκαγιά, γι’αυτό πρέπει να
αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να
γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η
ανάφλεξη του υπερθερμενόμενου λαδιού.
Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί

να
υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται
ταυτόχρονα με συσκευές μαγειρέματος.
Όσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που
πρέπει να εφαρμοστούν για την εκκένωση των καπνών
πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από
τους κανονισμούς των αρμόδιων τοπικών αρχών.
Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο
εσωτερικά

όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ
ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες
συντήρησης που παρέχονται στο παρόν φυλλάδιο).
Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα
και της αντικατάστασης και καθαρισμού των φίλτρων
επιφέρει κινδύνους πυρκαγιάς.
Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις
λάμπες σωστά τοποθετημένες

γιατί υπάρχει κίνδυνος
ηλεκτροπληξίας Δεν αναλαμβάνουμε καμια ευθύνη για
ενδεχόμενες βλάβες, ζημιές ή πυρκαγιές που θα προκληθούν
στην συσκευή ως αποτέλσμα της μη τήρησης των οδηγιών
που αναφέρονται σ’αυτό το εγχειρίδιο.
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή
οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά
και ηλεκτρονικά

εξαρτήματα (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα
βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για
το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα
μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό
αυτού το προϊόντος ως απόρριμμα.

Το σύμβολο

πάνω στο προϊόν, ή στα έγγραφα που
συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν
μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα
πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής
για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών
εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται
τηρώντας την τοπική νομοθεσία

για την διάθεση των
απορριμμάτων. Για πιο λεπτομερείς πληροφορίες σχετικά με
την επεξεργασία, την περισυλλογή και την ανακύκλωση
αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το
αρμόδιο γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας
υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το
κατάστημα όπου αγοράσατε αυτό το προϊόν.

22

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο
ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος
απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως
τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος απορρόφησης

Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο
εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού
που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο
πάνω μέρος του απορροφητήρα.
Προσοχή! Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει
να αγοραστεί.
Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι
αντίστοιχη με την διάμετρο

του δακτυλίου σύνδεσης.
Στην οριζόντια πλευρά του, ο σωλήνας εξαερισμού πρέπει να
έχει μια ελαφριά κλίση προς τα επάνω (περίπου 10°) ώστε να
μπορεί να εξαερίζει πιο εύκολα από το δωμάτιο προς το
εξωτερικό περιβάλλον.
Προσοχή! Εάν ο απορροφητήρας έχει φίλτρο ενεργού
άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.
Συνδέστε τον απορροφητήρα

με τους σωλήνες εκκένωσης
καπνών πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου
αέρα.
Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν
αποτέλεσμα την μείωση της απορροφητικής ικανότητας και τη
δραστική αύξηση του θορύβου.
Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.
! Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου

μήκους.

! Χρησιμοποιήστε

έναν αγωγό με όσο το δυνατόν

λιγότερες γωνίες (μέγιστη γωνία : 90°).

! Αποφεύγετε δραστικές αλλαγές της διατομής του

αγωγού.

! Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν πιο λείο

εσωτερικό.

! Το υλικό του αγωγού πρέπει να είναι εγκεκριμένο από

τους τοπικούς κανονισμούς.

Τύπος φιλτραρίσματος

Ένα φίλτρο ενεργού άνθρακα χρειάζεται για αυτό τον τύπο
και μπορείτε να το αποκτήσετε από το συνηθισμένο
κατάστημα λιανικής πώλησης.
Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον
εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του
δωματίου μέσω της επάνω σχάρας

Εγκατασταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης
εστιών και του κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην
περίπτωση ηλεκτρικών κουζινών και των 65εκ στην
περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο
καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να
υπόψη.

την λάβετε

Ηλεκτρικη συνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε
αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,
τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν
παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή
ρεύματος που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη
και μετά την εγκατάσταση. Εάν δεν παρέχεται η

πρίζα

(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα

δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την
εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να
πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την
ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση
υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους
κανόνες εγκαταστάσεως

.

Προειδοποίηση! πριν συνδέσετε το σύστημα του
απορροφητήρα με την ηλεκτρική εγκατάσταση και
βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε
πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.
Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο
τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε
το από την υπηρεσία τεχνικής βοήθειας.

Εγκατασταση

Ο απορροφητηρας περιέχει βύσματα στερέωσης για να
εξασφαλίζουν τη στήριξη του απορροφητήρα στους
περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως
αναγκαίο να συμβουλευτούμε έναν ειδικευμένο τεχνίτη για να
σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με
τον τύπο του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει
να ειναι αρκετά ανθεκτικό ώστε να αντέχει
απορροφητήρα. Μην επικολάτε τον απορροφητήρα με
σιλικόνη ή με στόκο στον τοίχο. Η στερέωση πρέπει να
γίνεται μόνο με τα κατάλληλα στηρίγματα.

το βαρος του

23

Λειτουργια

Χρησιμοποιήσε την μεγαλύτερη ταχύτητα απορρόφησης σε
περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας
συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν
αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά
τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά
μετά το τέλος του μαγειρέματος.

a. Ενδεικτικο λαμπακι λειτουργιας
b. ON/OFF φωτα
c. OFF κινητηρες
d.-e.-f. Ελαχιστη ισχυς απορροφησης ( d.), μεσαια (e.),
μεγιστη (f.).

Συντηρηση

ΠΡΟΣΟΧΗ ! Πριν από κάθε εργασία συντήρησης,
αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό
ρεύμα κλείνοντας τον διακόπτη του και
απενεργοποιώντας την ασφάλεια στον ηλεκτρικό πίνακα.
Εάν η συσκευή είναι συνδεδεμένη με το ρεύμα μέσω
πρίζας τότε αποσυνδέστε το καλώδιο σύνδεσης από την
πρίζα ρευματοδότη.

Καθαρισμος

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά,
εσωτερικά και εξωτερικά (τουλάχιστο με την ίδια συχνότητα
με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη).
Για τον καθαρισμό χρησιμοποιήστε ένα υγρό πανί με
ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση
λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση με τους κανόνες
καθαρισμού του απορροφητήρα και της αντικατάστασης των
φίλτρων μπορεί να προκαλέσει κίνδυνους πυρκαγιάς.
Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις
παρούσες οδηγίες.
Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές
βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με
λανθασμένη συντήρηση ή στην μη συμμόρφωση στις
παρούσες

οδηγίες ασφαλείας.

Φιλτρο για τα λιποι

Εικ. 9-24
Συγκρατεί τα σωματίδια λίπους που προέρχονται από το
μαγείρεμα.

Πρέπει να καθαρίζεται μια φορά τον μήνα ( ή όταν το
σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται
στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την
αναγκαιότητα), με απορρυπαντικά που δεν χαραζουν, είτε
στο χέρι ή στο πλυντήριο πιάτων το οποίο
ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με
το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη
μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν
μεταβάλλει τς ιδιότητες φιλτραρίσματος.
Για να βγάλετε το φίλτρο για τα λίπη τράβηξε την λαβή
αποσυμπλοκής.

Φιλτρο ανθρακα (μονο για τον τυπο
φιλτραρισματος)

Εικ. 23

Απορροφά τις δυσάρεστες οσμές που προέρχονται από
το μαγείρεμα.

Ο κορεσμός του φίλτρου ενεργού άνθρακα συντελείται, λίγο
πολύ, από την παρατεταμένη χρήση ανάλογα με τον τύπο του
μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για
τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση
του φίλτρου το αργότερο κάθε
σύστημα ένδειξης του κορεσμού των φίλτρων – εάν
προβλέπεται στο μοντέλο που κατέχετε – δείχνει αυτή την
ανάγκη).
ΔΕΝ μπορεί να πλυθεί ή να αναγεννηθεί
Αφαιρέστε τα φίλτρα για τα λίπη.
Συναρμολογήστε τα φίλτρα κάλυψης της μηχανής.
Βεβαιωθείτε ότι οι πείροι R των σωληνώσεων αντιστοιχούν
με τις οπές S

και περιστρέψτε σε ωρολογιακή φορά μέχρι
τελικού μπλοκαρίσματος ή
Για το ξεμοντάρισμα ακολουθήστε τις οδηγίες αντίθετα.
Επανασυνδέστε τα φίλτρα για τα λίπη.

Αντικατασταση λαμπες

Εικ. 25

Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.
Προειδοποίηση! Πρίν ακουμπήσετε τις λάμπες βεβαιωθείτε
ότι είναι κρύες.

1. Βγαλε την προστασια κανοντας μοχλο με ενα μικρο πλατυ

κατσαβιδι η’ ομοιο εργαλειο.

2. Αντικαταστησε την καταστραμμενη λαμπα.
Χρησιμοποιησε μονο λαμπες αλογονες των 12V - 20W

max - G4, προσεχοντας να μην τις αγγιξεις με τα χερια.

Ξανακλεισε το προστατευτικο καλυμμα (στερεωση με

3.

κλικ).

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για
την σωστή τοποθέτηση των λαμπών στις θήκες τους πριν
καλέσετε την τεχνική βοήθεια.

τέσσερις μήνες (ή όταν το

πρέπει να

24

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet
ediniz. Üretici, bu el kitabında yar alan talimatlara riayet

etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Bu
davlumbaz sadece evde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran
davlumbazın farklı fonksiyonları olabilir, fakat kullanma
tâlimatı, bakımı ve montajı aynı şekilde kalıyor.

! Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her

anda başvurulabilmesi için muhafaza etmek önemlidir.
Ürünün satılması, başkasına verilmesi yada taşınması
esnasında bu kullanım klavuzunun da ürün ile birlikte
kalmasına özen gösteriniz.

! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve

güvenlik ile ilgili çok önemli bilgiler içerir.

! Gerek ürün üzerinde gerek ise tahliye kanallarında ne

elektriksel ne de yapısal tadilatlar yapmayızın

ız.

Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlar olup
sadece satın alınacak bazı model veya elemanlarla birlikte
temin edilir.

Dikkat

UYARI! Kurulum işlemi tamamlanıncaya kadar cihazı fişe

takmayın.
Her türlü temizlik veya bakım işleminden önce, davlumbazın
fişini çekmek veya evin ana şalterine olan bağlantısını kesmek
suretiyle davlumbazın elektrik bağlantısını kesin.
Cihaz, gözetim altında bulunmadıkları veya güvenliklerinden
sorumlu bir şahıs tarafından cihazın kullanımıyla ilgili eğitim
almadıkları sürece, çocuklar veya yetersiz fiziksel, duyusal
veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi
eksikliği olan şahıslar tarafından kullanılacak şekilde
tasarlanmamıştır.
Çocuklar, cihazla oynamadıklarından emin olmak için
izlenmelidir.
Rahatsız edici bir sürtünme sesi duyulmaksızın takılan
davlumbazları asla kullanmayın!
Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi
olarak kullanılmamalıdır.
Mutfak davlumbazı, diğer yanma gazları veya yakıtları
kullanan cihazlarla birlikte kullanıldığında oda yeterli şekilde
havalandırılmalıdır.
Emilen hava, gaz veya diğer yakıtları yakan cihazların ürettiği
dumanların atılması için kullanılan bir boruya verilmemelidir.
Davlumbazın altında alevli pişirme kesinlikle yasaktır.
Açığa çıkan alevlerin filtrelere zarar vermesi ve yangın riski
açısından açık alevden sakının.
Her türlü kı
engelleyecek şekilde dikkatle yapılmalıdır.
Erişilebilir parçalar, pişirme cihazarı ile kullanıldıklarında sıcak
olabilirler.
Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler
söz konusu olduğunda, yetkili makamlar tarafından
sunulanları yakından takip etmek önemli bir husustur.

zartma, yağın aşırı kızmasını ve alevlenmesini

Davlumbaz, hem içten hem dıştan düzenli olarak
temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabında
sunulan bakım talimatları ile uyum içinde ilerlemek için
gereklidir).
Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangın
riskine neden olur.
Olası elektrik şoklarından kaçınmak için lamba düzgün
biçimde takılmadan davlumbazı kullanmayın veya bu durumda
bırakmayın.
Üretici, bu el kitabında yer alan talimatlara uyulmamasından
kaynaklanan cihaz arızaları, hasarlar

ı ve yangınlara karşı

sorumluluk kabul etmez.
Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik
Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu
ürünün uygun bir şekilde atılmasını sağladığınız takdirde,
çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz
bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek
olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi

gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik
cihazların atıldığı dönüşümlü toplama noktasına teslim
edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda
çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda
gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,
hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık
yok etme servisine veya ürünün satıcısına danışın.

25

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak
tasarlanmıştır.

Aspiratörlü model

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye
borusu sayesinde dışarıya atılırlar.
Tahliye borusunun çapı bağlantı halkasının çapına eşit
olmalıdır.
Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca
satın alınmalıdır.
Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için
yukarı doğru hafif bir açıya sahip olmalıdır ( yaklaşık 10°).
Eğer davlumbazın karbon filtreleri var ise bunlar
çıkartılmalıdır.
Davlumbazı duvardaki çık
bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı
halkası).
Boruların ve duvardaki az çaplı çıkış borularının emme
gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde
arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirseğe sahip boru kullanın (Maksimum

dirsek açısı: 90°).

! Borunun kesitinin ( genişliğinin ) ani olarak

değişmesinden kaç

! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden

olmalıdır.

ış borularına ve ağızlarına

ının.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle
çalışan ocaklardan 65 cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan
ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç
kaynağı kablosunun düzgün takıl

ıp takılmadığını denetleyin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun
hasar görmesi durumunda yetkili teknik servise başvurun.

Montaj

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak
üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir
teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu
onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak
güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye

monte etmeyiniz. Yalnızca duvara monte ediniz.

Filtreli model

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği
kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz
kullanmak için aktif karbon bazlı bir filtre sisteminin takılması
gerekir.

26

Çalıştırma

Mutfakta aşırı buhar oluşması halinde yüksek emme hızından
yararlanınız. Yemek pişirmeye başlamadan önce ocak
davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme
esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika
daha çalışır durumda bırakılması önerilir.

a. işletme göstergesi.
b. açma/kapama ışık svici
c. aspirasyon kapama svici
d. minimum güç seçim aspirasyon svici
e. orta kademe seçeneği aspirasyon svici
f. maksimum güç seçeneği aspirasyon svici

Bakım

DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden
önce, davlumbazı elektrik şebekesinden ayırınız.
Cihaz bir fiş ve soketle bağlı ise, fiş prizden çekilmelidir.

Temizleme

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtrelerinin
bakımı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir.
Ilık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz.
Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!
Uyarı: Davlumbaza ilişkin temel temizleme talimatlarının
yerine getirilmemesi ve filtrelerin değiştirilmemesi yangına
neden olabilir.
Bu nedenle, söz konusu talimatlara uymanızı öneririz.
Üretici, uygun olmayan bakımdan veya yukarıda belirtilen
güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya
yangın hasarı konusunda sorumluluk kabul etmez.

Yağ filtresi

Şekil 9-24

Pişirme sonucu oluşan yağ taneciklerini tutar.
Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi –
satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz
deterjanla, elde veya düşük ısı ve kısa devreye
programlanmış bir bulaşık makinesinde temizlenmelidir.
Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe
solabilir, ancak bu filtreleme kapasitesini etkilemez.
Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 23
Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları
emer.

Az çok uzun süreli kullanımdan sonra pişirme
türüne ve yağ filtresinin düzenli temizlenip
temizlenmediğine bağlı olarak karbon filtre
doymuş olabilir.

Her halükarda, kartuşu en azından her dört ayda bir (veya
modelde bulunuyorsa filtre doygunluk gösterge sistemi filtrenin
değiştirilmesi gerektiğini gösterdiği zaman) değiştirmek
gerekir.
Karbon filtre yıkanmaz ve yeniden kullanılabilir hale
getirilemez.
Anti-yağ filtresini çıkartınız.
Motörü kaplayan filtrelerin montajını yapınız.
Konveyörün üzerinde bulunan R çivilerinin S halkalarıyla
denk gelip gelmediğini kontrol ediniz, ve sabitleşene kadar
saat yönünde çeviriniz.
Demontaj için işlemi aksi yönde gerçekleştiriniz.
Anti-yağ filtrelerini yeniden yerleştiriniz.

Lambaları değiştirme

Şekil 25

Davlumbazın elektrik bağlantısını kesin.
Uyarı! Ampullere dokunmadan önce, soğuduklarından emin
olun.

1. Düz bir tornavida veya benzeri bir alet kullanarak ışık

kapağını dikkatle gevşetin.

2. Hasar gören lambayı sökün ve AÇIK ARMATÜRLERDE

KULLANIMA UYGUN G-4 duy için yapılmış yeni bir 12
Volt, 20 Watt (max) halojen lamba ile değiştirin. Paketteki
talimatları izleyin ve yeni lambaya çıplak elle dokunmayın.

3. Lamba kapağını yerine takın. (kapak susta hareketiyle

kapanır).

Lambalar yanmıyorsa, teknik desteği çağırmadan önce
duylarına düzgün şekilde oturduklarından emin olunuz.

27

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. La hotte a été conçue exclusivement pour l’usage
domestique.

La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.

! Il est important de conserver ce livret pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou
de déménagement, s’assurer qu’il reste avec le produit.

! Lire attentivement les instructions: il y a d’importantes

informations sur l’installation, sur l’emploi et sur la
sécurité.

! Ne pas effectuer des modifications électriques ou

mécaniques sur le produit ou sur les conduit

d’évacuation.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.

Attention

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.

La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.

Le symbole

présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.

28

Utilisation

La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.

Version évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère
inclinaison vers le haut (10° env.) de façon à convoyer plus
facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime

(angle maxi du coude: 90°).

! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie

interne.

! Le matériau du tuyau doit être aux normes.

Version recyclage

Il convient d’utiliser un filtre à charbon actif, disponible auprès
de vôtre revendeur habituel.
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé
dans la pièce à travers la grille supérieure.

Installation

La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
La hotte est pourvue d'un câble d'alimentation spécial; en cas
de détérioration du câble, en demander un neuf au service
d'assistance technique.

Montage

La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.

29

Fonctionnement

Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

a. lampe témoin de fonctionnement
b. touche ON/OFF éclairage
c. touche OFF aspiration
d. touche selection puissance d’aspiration minimum
e. touche selection puissance d’aspriration moyenne
f. touche selection puissance d’aspiration maximum

Entretien

Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Fig. 9-24
Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle possédé – indique cette nécessité) avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.

Filtre à charbon actif (uniquement pour version
recyclage)

Fig. 23
Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon le type de cuisiniére et de régularité
du nettoyage du filtre à graisses. En tout cas, il est nécessaire
de changer le filtre aprés, au maximum, quatre mois (ou
lorsque le système d’indication de saturation des filtres – si
prévu sur le modèle possédé – indique cette nécessité).
IL NE PEUT PAS être nettoyé ou régénéré.
Retirez les filtres graisses.
Monter les filtres de façon qu’ils recouvrent le moteur
Contrôlez que les chevilles R présentes sur le support de
ventilation se trouvent en face des fentes S, puis tournez
dans le sens des aiguilles d’une montre jusqu’au blocage.
Pour le démontage, procédez dans l’ordre inverse.
Remontez les filtres graisses.

Remplacement des lampes

Fig. 25
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire.

2. Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V -20W max

- G4 (Adaptée à un système d’éclairage ouvert), en
ayant soin de ne pas les toucher avec les mains.

3. Refermer le plafonnier (fixation par encliquetage).

Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.

30

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. Az elszívó kizárólag háztartási felhasználásra
készült.

Az elszívó esztétikai megjelenésében eltérhet a jelen
kézikönyv ábráin szereplőtől, de a használati,
karbantartási és felszerelési utasítások nem változnak.
! Fontos, hogy ezt a kézikönyvet megőrizze, hogy

bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos

tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai

rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak
bizonyos modellekhez járnak, illetve a készülékkel nem
szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos
hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a villásdugó kihúzása vagy
a lakás fő biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez
használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermekek, vagy csökkent
fizikai vagy értelmi képességekkel rendelkező, tapasztalatok
és ismeretek híján levő emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete alatt, vagy ha ez a
személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel
játszanak.
Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek
használni, kivéve, ha kifejezetten fel van tüntetve ez a
lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie,
amennyiben a konyhai elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe
vezetni, amelyet gáz vagy más tüzelőanyagok
égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt
okozhat, ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy
a túlhevült olaj vagy zsír meggyulladjon.
Főzés közben a felszálló forró levegő a készülékházat
felmelegítheti!
A füstelvezetésre vonatkozó műszaki és biztonsági
intézkedések tekintetében szigorúan be kell tartani a helyi
illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind
kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten előírt karbantartási
utasításokat.)
Az elszívó tisztántartására, valamint a filterek cseréjére és
tisztítására vonatkozó előírások be nem tartása tűzveszélyt
okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa
nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából
következő kellemetlenségekért, károkért vagy tűzesetekért a
gyártó nem vállal felelő

sséget..
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2002/96/EK
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.

31

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történő kibocsátással, vagy filteres, keringtetett
üzemmódban működhessen.

Kivezetett üzemmód

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető
csövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével
azonos kell legyen
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt
megvennie.
A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)
kell rendelkezzen, hogy a levegőt minél könnyebben
kivezethesse.
Amennyiben az elszívó szénfilteres, szükséges annak
kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó
karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának
csökkenését és a készülék zajszintjének drasztikus
növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal

rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a cső deformálódását.
! A használandó cső belseje a lehető legsimább legyen.
! A cső anyaga az előírásban elfogadottaknak megfelelő

legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,
mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó
ilyen üzemmódban való használatához szükséges további,
aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm
elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba
és ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
Az elszívó speciális kábellel rendelkezik, melynek sérülése
esetén cseréjét kérje a szakszervíz szolgálattól.

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő
tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg
arról, alkalmasak-e az anyagok az adott
falhoz/mennyezethez. A falnak/mennyezetnek elegendően
erősnek kell lennie, hogy az elszívó súlyát megtartsa.

32

Működése

Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.

a. jelzőlámpa
b. Világítás BE/KI billentyű.
c. Világítás KI motor.
d. 1 sebesség választó kapcsoló (kevés füst és gőz esetére)
e. 2 sebesség választó kapcsoló (közepes mennyiségű gőz

és füst esetére)

f. 3 sebesség választó (sok gőz és füst esetére)

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden
esetben kösse ki az elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő biztosítékának
lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről
(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A
tisztításhoz használjon semleges folyékony mosószerrel
átitatott nedves ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent említett utasítások be
nem tartása miatt a motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 9-24
Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere

- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy
szükség van rá) nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat
hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

ábra 23
Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként (vagy amikor a
filterek telítődését jelző rendszer – ha a birtokunkban lévő
modellnél van ilyen - ennek szükségességét jelzi.
NEMÔŽE byť umývaný alebo regenerovaný.
Szerelje le a zsírfogó szűrőket.
Szerelje fel a filtereket.
Ellenőrizze, hogy az R csapok a deflektoron egybeessenek az
S ovális nyílásokkal, majd forgassa el óra járásának
megfelelő irányban a megakadásig.
A leszereléshez ugyanezt ellenkező sorrendben végezze el.
Szerelje vissza a zsírfogó szűrőket.

Égőcsere

ábra 25

Bármilyen karbantartási munka megkezdése előtt szüntesse
meg az elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,
hidegek-e.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével

vegye ki a védőburkolatot.

2. Cserélje ki a meghibásodott égőt.
Csak 12V - 20W max - G4 halogén égőket használjon,

vigyázzon arra, hogy kézzel ne érjen hozzájuk.

3. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki
szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen
illeszkednek-e a foglalatba.

33

RU - Инструкция по монтажу у эксплуатации

Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
предназначена исключительно для домашнего
использования.

Вытяжка может иметь дизайн, отличающийся от
вытяжки показанной на рисунках данного
руководства, тем не менее, руководство по
эксплуатации, техническое обслуживание и установка
остаются те же.

! Очень важно сохранить эту инструкцию, чтобы можно

было обратиться к ней в любой момент. Если
изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитайте инструкцию. В ней

находится важная информация по установке,
эксплуатации и безопасности.

! Запрещается выполнять изменения в электрической

механической части изделия или в трубах

или

рассеивания.
Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым
моделям или в случае необходимости в закупке деталей,
которые не были поставлены.

Внимание!

Внимание! Не подключайте прибор к электрической сети,
пока операции по установке полностью не завершены.
Прежде чем приступить к операциям по очистке или уходу
отсоедините вытяжку от сети, вынув вилку или выключив
общий выключатель электрической сети.
Для выполнения всех операций по установке и уходу
используйте рабочие перчатки.
Дети или взрослые не должны
если по своему физическому или психическому состоянию
не в состоянии этого делать, или если они не обладают
знаниями и опытом необходимыми для правильного и
безопасного управления прибором.
Не оставляйте детей без присмотра, чтобы они не играли
с прибором.
Не используйте вытяжку, если решетка неправильно
установлена!
Категорически запрещается использовать
качестве опорной плоскости, если это специально не
оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда
Вы используете вытяжку в кухне одновременно с другими
приборами на газу или на другом горючем.
Вытягиваемый воздух не должен выбрасываться наружу
через воздуховод, используемый для выброса дымов от
приборов с газовым сжиганием или с питанием другими
горючими.

пользоваться вытяжкой,

вытяжку в

Категорически запрещается готовить блюда над
пламенем, поскольку свободное пламя может повредить
фильтры и стать причиной пожара; поэтому,
воздерживайтесь от этого в любом случае.
Жаренье в большом количестве масла должно
производиться под постоянным контролем, имея в виду,
что перегретое масло может воспламеняться.
При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться.

варки,
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь
строго правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с
соблюдением условий, которые специально
предусмотрены в инструкциях по

обслуживанию данного
прибора).
Несоблюдение инструкций по чистке вытяжки и по замене
и чистке фильтров может стать причиной пожара.
Не используйте и не оставляйте вытяжку без правильно
установленных лампочек в связи с возможным риском
удара электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.

Символ

на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.

Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.

по

34

Пользование

Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.
Диаметр выводной трубы должен соответствовать
диаметру соединительного кольца.
Внимание! Выводная труба не входит в комплект и
должна быть приобретена отдельно.
В горизонтальной части труба должна быть немного
приподнята к верху (на около 10°) так, чтобы воздух
быстрее мог
угольным фильтром, то уберите его
Подсоединить вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение
уровня шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.

! Использовать трубу

! Использовать трубу с наименьшим количеством

! Избегать резкого изменения сечения трубы.
! Внутренняя поверхность используемой трубы должна

! Материал трубы, должен быть утвержден, согласно

Должен использоваться угольный фильтр, имеющийся в
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.

выходить наружу. Если вытяжка снабжена

с минимально необходимой

длиной.

изгибов (максимальный угол изгиба: 90°).

быть как можно более гладкой.

нормативам.

Исполнение в режиме рециркуляции

Установка

Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 50cm – для электрических плит, и не менее 65cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному разъему,
отвечающему действующим правилам, который должен
быть расположен в легкодоступном месте, что можно
сделать и после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или штепсельный
разъем не расположен в доступном месте, также и после
установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети
при возникновении условий перенапряжения 3-ей
категории, в соответствии с инструкциями по установке.
Внимание! прежде чем подключить к сети питания
электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том, что

кабель
питания правильно смонтирован.
Вытяжка имеет специальный кабель электропитания; в
случае повреждения кабеля, необходимо заказать его в
службе по техническому обслуживанию.

Установка

Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо
обратиться к квалифицированному технику и убедиться в
том, что материалы пригодны для данного типа стены/
потолка. Стена/потолок должны обладать достаточной
прочностью с учетом массы прибора.

35

Функционирование

Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут по окончании процесса.

a. Индикатор работы
b. ВКЛ/ВЫКЛ подсветки
c. ВЫКЛ электродвигателей
d. – e. – f. Производительность вытяжки,

минимальная (d.), средняя (e.),
максимальная (f.).

Уход

Внимание! Прежде чем выполнить любую операцию
по чистке или техническому обслуживанию,
отсоедините вытяжку от электросети, отсоединяя
вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри,
так и снаружи (по крайней мере с той же периодичностью,
что и уход за фильтрами для задержки жира). Для чистки
используйте специальную тряпку, смоченную
нейтральным жидким моющим средством. Не применяйте
средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!
Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения
пожара. Поэтому рекомендуем соблюдать приведенные
инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.

Фильтры задержки жира

Рис. 9-24
Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система
индикации насыщения фильтров, если она имеется в
Вашей модели, указывает на данную необходимость )
неагрессивными моющими средствами, вручную или в
посудомоечной машине при низкой температуре и
экономичном цикле мытья.
При мытье в посудомоечной машине может иметь место
некоторое

обесцвечивание фильтра задержки жира, но
его фильтрующая характеристика остается абсолютно
неизменной.
Для снятия фильтра задержки жира потяните к себе
подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме
рециркуляции)

Рис. 23

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью
зачистки фильтров задержки жира. В любом случае,
заменяйте патрон по крайней мере через каждые 4
месяца (или когда система индикации насыщения
фильтров, если она имеется в Вашей модели, указывает
на данную необходимость).
Угольный фильтр НЕ подлежит мойке или регенерации.
Снимите фильтры задержки жира.
Установить фильтры, покрывая полость мотора
Проверить, чтобы штыри R на транспортёре
соответствовали отверстиям S; потом поворачивать за
часовой стрелкой до блокирования или
Для демонтажа действовать в обратном направлении.
Вновь установить фильтры задержки жира.

и

Замена ламп

Рис. 25

Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к лампам убедитесь
в том, что они остыли.

1. Выньте защитный элемент при помощи небольшой

отвертки с ножевой головки или подобного
инструмента.

2. Замените перегоревшую лампу.
Используйте для этого лишь галогенные дампы на 12V

- 20W макс - G4, не прикасаясь к ним руками.

3. Закройте

Если система подсветки не работает, проверьте
корректную установку ламп в гнездах, прежде чем
обратиться в центр технической помощи.

плафон (крепление защелкой).

36

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap został zaprojektowany wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu
pozostają niezmienione.
! Należy zachować instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obs

ługi, która

dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..

! Nie dokonywać zmian elektrycznych czy mechanicznych

w urządzeniu lub na przewodach odprowadzających.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą
wyłącznie w skład wybranych modeli, w pozostałych
przypadkach powinny być zakupione osobno.

Przestrogi

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub
konserwacji należy odłączyć okap od zasilania, wyjmując
wtyczkę z gniazdka lub wyłączając główny wyłącznik
zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać
w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez
osoby (w tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a także
nieposiadające wiedzy lub doświadczenia w użytkowaniu tego
typu urządzeń, chyba, że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez
osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią
urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo
zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna
oparcia chyba, że taka możliwość została wyraźnie wskazana.
Pomieszczenie, w którym okap jest używany łącznie z innymi
urządzeniami spalającymi gaz lub inne paliwo powinno
posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania spalin
wytwarzanych przez urządzenia gazowe lub na inne paliwo.
Surowo zabrania się przygotowywania pod okapem potraw z
użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko
pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

się

Podczas smażenia należy zachować ostrożność, aby nie
dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.
Dostępne części mog

ą ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do
gotowania.
W zakresie koniecznych do zastosowania środków
technicznych i bezpieczeństwa dotyczących odprowadzania
spalin należy ściśle przestrzegać przepisów wydanych przez
kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z
zachowaniem wskazówek dotyczących konserwacji podanych
w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie
zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub
pozostawiać okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz

ętu

elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.

Symbol

na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.

37

Obsługa

Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bądź jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą
zamocowaną do kołnierza łączeniowego.
Średnica rury odprowadzającej musi być równa średnicy
kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w
komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry
(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one
zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje
zmniejszenie zdolności zasysania oraz drastyczne
zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten
stan.

! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć

(maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni

wewnętrznej.

! Materiał przewodu musi być zgodny z obowiązującymi

normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr
węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów
zanim zostanie zwrócone do pomieszczenia przez kratki w
górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 65cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do
zasilania i sprawdzeniem poprawności jego działania należy
się zawsze upewnić, czy przewód zasilający jest prawidł

owo

zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, należy go zamówić w
biurze obsługi serwisowej.

Instalacja okapu

Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby
utrzymać ciężar okapu.

38

Funkcjonowanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
okapu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.

a. lampka kontrolna informująca o funkcjonowaniu urządzenia
b. Przycisk włączenia/wyłączenia oświetlenia
c. Przycisk wyłączenia silnika
d. - e. -f. Prędkość zasysania: pierwsza (d.), druga (e.), trzecia
(f.).

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności
czyszczenia lub konserwacji należy odłączyć okap od
zasilania wyjmując wtyczkę z gniazdka lub wyłączając
główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz
(przynajmniej z tą samą częstotliwością, z którą wykonuje się
czyszczenie filtrów tłuszczowych) przy użyciu szmatki
nawilżonej łagodnymi środkami. Nie należy używać środków
ściernych.

NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem przestrzeganie
podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne uszkodzenia silnika lub pożary wynikające z
nieprzestrzegania zasad konserwacji oraz wzmiankowanych
wyżej instrukcji.

Filtr przeciwtłuszczowy

Rys. 9-24
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy
wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu
posiada wskaźnik – informuje o konieczności jego wymiany),
za pomocą nieagresywnego środka czyszczącego, ręcznie lub
w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może
się odbarwić, ale nie zmienią się jego charakterystyczne
cechy filtrujące.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.

Filtr na węgiel ( tylko dla wersji filtrującej)

Rys. 23
Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej
długim okresie użytkowania w zależności od
rodzaju kuchenki i od regularności z jaką jest
wykonywane czyszczenie filtra
przeciwtłuszczowego. Wkład filtra powinien być
w ka żdym razie wymieniony po upływie nie
więcej niż czterech miesięcy (lub, gdy wskaźnik
nasycenia filtra sygnalizuje konieczność
wymiany filtra – jeżeli posiadany model jest
wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.
Zdjąć filtry tłuszczowe.
Zamontować filtry węglowe na obudowie silnika.
Sprawdzić czy kołki R znajdujące się na obudowie silnika
odpowiadają otworom S, następnie obrócić filtr kierunku
ruchu wskazówek zegara aż do zablokowania.
W celu zdemontowania wykonać czynności w odwrotnym
kierunku.
Ponownie zamontować filtry tłuszczowe.

Wymiana lampek

Rys. 25

Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, należy odłączyć okap od zasilania
energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

1. Posługując się małym śrubokrętem, podważyć ochronę

lampy i usunąć ją.

2. Wymienić spaloną żarówkę. Należy stosować wyłącznie

żarówki halogenowe o maksymalnej mocy 20 W - 12 V -
G4. Nie należy dotykać żarówek rękami.

3. Umieścić oprawę przysufitową (oprawa musi zazębić się).

W przypadku, gdy oświetlenie nie działa należy najpierw
sprawdzić, czy lampki zostały prawidłowo zamontowane.
Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie
działa, należy zwrócić się do serwisu.

39

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením těchto předpisů. Digestoř byla projektována k
výlučně domácímu použití.

Digestoř může mít odlišný vzhled od ilustrací na
výkresech této příručky, nicméně návod k použití, údržba
a montáž zůstávají nezměněny.
! Je důležité uchovat si tuto příručku, abyste ji mohli

konzultovat v jakémkoliv okamžiku. V případě prodeje,
postoupení či stěhování si zajistěte, aby zůstala společně
s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o

instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výroku

anebo vývodního zařízení.
Poznámka: detaily označené symbolem “(*)” jsou volitelné
doplňky, dodáváné pouze pro některé modely nebo
součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je
třeba odpojit kryt od elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte
pracovní rukavice.
Přístroj není určen k používání pro děti nebo pro osoby se
sníženými fyzickými, smyslovými nebo mentálními
schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto
osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou speciálně
vyškoleny k jeho použití osobou odpovědnou za jejich
bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může
se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě,
že je kuchyňský kryt používán současně s jinými přístroji
s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného
pro odpad kouřů z přístrojů na plynové spalování nebo
spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevř
stát příčinou požárů, je tedy třeba se mu vyhnout v každém
případě.
Smažení je třeba provádět pouze za stálé kontroly, aby
nenastala situace, kdy se olej přehřeje a dojde k jeho
vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou
používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která
je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
normy místních odpovědných orgánů.

eného plamene je škodlivé pro filtry a může se

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ
JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat
vše, co je uvedeno v návodu k údržbě popsaném v tomto
manuálu).
Nedodržování norem čištění krytu a výměny a čiště

ní filtrů se
může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených
svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální
nepříjemnosti, škody nebo požáry způsobené na přístroji,
které jsou následkem nedodržování pokynů uvedených
v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnicí
2002/96/ES o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a
elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.

40

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo
s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím
upevněného na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru
spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho
zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon
směrem nahoru (přibližně 10°), tak aby vzduch mohl být
odváněn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být
vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem
jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí
snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem

záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním

povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat

platným normám.

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a pachů. K použití digestoře v této verzi je nutné
instalovat dodatečný systém filtrování na základě aktivních
uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 65cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Digestoř je vybavena speciálním napájecím kabelem; v
případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.

41

Provoz

V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.

a.Kontrolka funkcí
b. - zapnutí/vypnutí osvětlení
c. - vypnutí motoru
Sací výkon:
d. - minimální; e. – střední; f. - maximální

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte
digestoř od elektrické sítě, vyjměte zátrčku anebo
vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň
stejně často jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou denaturovaným
líhem anebo neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat
návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,
požáry způsobené nesprávnou údržbou či nedodržením výše
uvedeného upozornění.

Tukový filtr

Obr. 9-24
Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo
jestliže systém vyznačování saturace filtru - pokud je součásti
vybavení vlastněného modelu - vyznačuje tuto potřebu. Je
možné jej čistit ručně jemným mycím prostředkem nebo v
kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku
filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 23
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu
maximálně jednou za 4 měsíce (anebo jestliže systém
vyznačování saturace filtrů – pokud je součástí vybavení
vlastněného modelu – vyznačuje tuto potřebu).
NEMŮŽE být umýván či regenerován.
Vyjměte filtry proti mastnotám.
Namon tujte filtry kryjící motor.
Ověřte si zda čepy R na dopravníku se kryjí s očnicemi S ,
pak otáčejte ve směru hodinových ručiček až do zarážky
anebo
K demontáži postupujte opačným způsobem.
Nasaďte opět filtry proti mastnotám.

Výměna žárovek

Obr. 25

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

1. Vyjměte ochranu jemným vypáčením pomocí malého

šroubováku či podobného nástroje.

2. Vyměňte poškozenou žárovku.
Používejte pouze halogenová svítidla o výkonu 12V - 20W

max - G4 a dávejte pozor, abyste se jich nedotýkali
rukama.

3. Uzavřete opět stropní lampu (je upevněna na západku)

Jestliže osvětlení nefunguje, dříve než zavoláte servis si
ověřte, zda jste správně nasadili žárovky do uložení.

42

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto
príručke. Vyhýba sa každej zodpovednosti za prípadne

nespôsoblivosti, škody alebo nehody spôsobenè
nedodržiavaním návodov uvedených v tejto príručke.
Odsávač pary bol projektovaný výnimočne pre používanie v
domácnosti.

Odsávač pary môže mať odlišný výzor ako je zobrazené
na nákrese v tejto knižke, ale napriek tomu návody pre
použitie, údržba a montáž ostanú rovnaké.
! Je potrebné uchovať si tento návod, aby sa mohlo podľa

neho riadiť v každej chvíli. V prípade predaja, odstúpenia

alebo sťahovania, ubezpečiť sa, aby bola spolu

s výrobkom.
! Prečítať si pozorne inštrukcie: sú v nej dôležité

informácie týkajúce sa montáže, používania a

bezpečnosti.
! Neuskutočňovať elektrické alebo mechanické úpravy na

výrobku alebo na odvodovom potrubí.
Poznámka: Mimoriadnosti označené symbolom “(*) sú
nezáväzné príslušenstvá poskytnuté len pre niektoré modely
alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenia

Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr

ako inštalácia nie je celkovo ukončená.
Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,
odpojiť odsávač pary od elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte
ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí)
so zníženými fyzickými, zmyslovými alebo mentálnymi
schopnosťami alebo s nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje
dohľad alebo ich nepoučila o používaní spotrebiča.
Deti musia byť pod dohľadom, aby sa nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez správne namontovanej
mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha,
iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčastne
s inými zariadeniami, ktoré sú v styku s plynom alebo inými
horľavinami, miestnosť musí byť zariadená vhodnou
ventiláciou.
Odsávací vzduch nesmie byť odvádzaný do toho istého
odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú
zariadenia spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na
plameni.
Použitie voľného plameňa poškodzuje filtry, čo može byť
príčinou vyvolania požiaru, preto sa ho v každom prípade
treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba
sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa
môžu značne zohriať.

Čo sa týka technických a bezpečnostných opatrení
schválených pre odvod dymov, je potrebné dodržiavať sa
presne predpismi stanovenými príslušnými miestnými úradmi.
Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku
(ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať
ako je vyslovene určené v poučeniach o údržbe uvedených
v tejto príručke).
Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary
a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku
požiaru.
Nepoužívať alebo nenechať odsávač pary bez správne
namontovaných žiaroviek kôli možnému nebezpečenstvu
elektrického otrasu.
Neberú sa do úvahy žiadne zodpovednosti za prípadné
neprimerannosti, škody a požiare vyvolané zariadením,
pochádzajúce z nedodržiavania sa návodov uvádzaných
v tejto príručke.
Tento prístroj je poznačený v zhode s Europským Vedením
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ

prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.

Symbol

výrobku alebo na jeho sprievodnej

dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestných zákonov o odstránení odpadkov.
Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní
a recyklácii tohto výrobku, kontaktujte príslušné miestné
úrady, služby pre zber domáceho odpadu alebo predajňu ,
v ktorej výrobok bol zakúpený.

43

Používanie

Odsávač pary je realizovaný na požitie vo verzii odsávania a
vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového
potrubia upevneného na spojovacej prírube.
Priemer výfukového potrubia sa musí zhodovaž s priemerom
spojovacieho prstenca.
Upozornenie! Evakuačné potrubie nie je dodané, musí byť
zakúpené.
Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny
náklon smerom nahor (približne 10°), aby sa vzduch mohol
ľahšie odvádzal smerom von.
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia
byť odstránené.
Napojiť odsávač pary o odvodové trubice a otvory pre múry
s rovnakým priemerom ako vývod vzduchu (spojovacia
príruba).
Použitie odvodových trubíc a otvorov do steny s menším
priemerom má za následok zníženie odsávadsej výkonnosti e
drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.

! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.
! Používať potrubie s najmenším možným počtom ohnutím

(maximálny uhol ohnutia: 90°).

! Vyhnúť sa drastickým zmenám sekcií potrubia.
! Používať potrubie s čím viac hladkou vnútornou stranou.
! Materiál potrubia musí byť zákonom schválený (v

norme).

Filtračná verzia

Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi povrchom podstavca pre
nádoby na kuchynskom sporáku a najspodnejšej časti
kuchynského odsávača pary nesmie byť kratšia ako 50cm v
prípade elektrického sporáka a ako 65cm v prípade plynového
alebo kombinovaného sporáka.
Ak návody kuchynského plynového aparátu uvádzajú väčšiu
vzdialenosť, je ptrebné s tým počítať.

Elektrické napojenie

Napätie siete musí zodpovedať s napätím udaným na etikete
charakteristiky umiestnené vo vnútri odsávača pary. Ak je
predložená zástrčka, zapojiť odsávač pary do rozvodu
zhodného so stanovenými právnymi predpismi na prístupnom
území aj po inštalácii. Ak nie je predložená zástrčka (priamy
spoj so sieťou), alebo zástrčka nie je umiestnená na
prístupnom území, aj po inštalácii, pripojiť dvojpólový vypínač
zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo
siete podľa podmienok kategórie nadmierného napätia III,
v zhode s pravidlami inštalácie.
Upozornenie! pred napojením okruhu odsávača pary do
prívodovej elektrickej siete a pred kontrolou jeho správnej
činnosti, skontrolovať stále, aby kábel siete bol správne
namontovaný.
Odsávač pary je vybavený špecialnym napájacím káblom; v
prípade poškodenia kábla, vyžiadajte is ho u servirne
technickej asistencie.

Montáž

Odsávač pary je vybavený upevňovacími klinmy vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsoblivosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatočne mohutná, aby udržala hmotnosť
odsávača pary.

44

Činnosť

V prípade mimoriadného zhromaždenia sa pary v kuchyni,
používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5
minút pred začatím varenia a nechať ho v chode ešte približne
ďalších 15 minút po ukončení varenia.

a. ukazovateľ činnosti
b. Vypínač svetla ON/OFF.
c. Vypínač OFF motora
d. Voľba rýchlosti 1 v prípade málo pár a dymov)
e. Voľba rýchlosti 2 (v prípade priemernej kvantity pár a

dymov)

f. Voľba rýchlosti 3 (v prípade veľa pár a dymov)

Údržba

Skôr ako začína ktorákoľvek údržba, odpojiť odsávač
pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň
rovnako častým opakovaním ako sa vykonáva údržba filtrov
tuku).
Na čistenie používať vlhké plátno s neutrálnymi tekutými
čistiacími prostriedkami.
Vyhnúť sa používania prostriedkov obsahujúcich škrabacie
látky.

NEPOUŽÍVAŤ ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia

a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto
dodržiavať uvedené pokyny.
Odmieta sa akákoľvek zodpovednosť za prípadné škody na
motore, požiare vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 9-24
Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď
upozorňovací systém nasýteľnosti filtrov – ak je s ním
príslušný model vybavený – upozorňuje túto nevyhnutnosť),
nedráždivými čistiacími prostriedkami ručne alebo v umývačke
s nízkou teplotou vody a krátkym cyklusovým programom.
Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale
jeho filtračná cherakteristika sa tým vôbec nezmení.
Na odpojenie filtru tukov , potiahnúť rukoväť pružinového
háku.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 23
Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej
predľženom použití, na základe typu kuchyne a pravidelnosti
čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť
zásobník maximálne každé štyri mesiace (alebo keď
upevňovací systém nasýteľnosti filtrov – ak je s ním príslušný
model vybavený – upozorňuje túto nevyhnutnosť).
NEMÔŽE byť umývaný alebo regenerovaný.

Odmontovať protitukové filtre.
Namontovať filtre tak, aby sa pokryl motor.
Skontrolovať, aby kolíky R na doprovode
zodpovedali otvorom S, nakoniec pootočiť
smerom hodinových ručičiek až po
zablokovanie
alebo
na zmontovanie postupovať opačným smerom.
Znovu namontovať protitukové filtre.

Výmena žiaroviek

Obr. 25

Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú
chladné.

1. Vytiahnite ochranný kryt s použitím malého skrutkovača

s rezným hrotom alebo podobným nástrojov.

2. Vymeňte poškodenú žiarovku.
Používajte len halogénové žiarovky 12V - 20W, max. - G4,

a dbajte pritom, aby ste sa ich nedotkli rukami.

3. Zatvorte ochranný kryt (upevnenie na zápakdu).

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú
asistenciu, overiť správne nasadenie žiaroviek do sedla.

45

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному
керівництві інструкцій. Виробник знімає з себе всяку

відповідальність за неполадки, збитки або пожар, що може
мати місце при використанні прибору внаслідок
невиконання інструкцій, приведених в даному керівництві.
Витяжка призначена виключно для побутового
використання.

Кухонна витяжка може мати дизайн, що відрізняється
від витяжки зображенної на малюнках цієї

інструкції
але в любому випадку інструкції з монтажу,
технічному обслуговування та експлуатації
залишаются без змін.

! Важливо зберегти ці інструкції для того, щоб можна

було звернутися до них в любий час. У випадку
продажу, передачі чи переїзду, переконатися в тому
щоб інструкції були разом з виробом.

! Уважно прочитати інструкції: В

них міститься
важлива інформація з встановлення, використання та
безпеки.

! Заборонено виконувати електричні чи механічні зміни

у виробі чи у вивідних каналах.

Примітка: деталі, зазначені знаком "(*)" постачаються по
спеціальному замовленню лише до деяких моделей, або у
випадку необхідності в закупці деталей, які не були
поставлені.

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.
Перед виконанням будь-якої операції по чистці або
ремонту, відключити ковпак від електромережі, виймаючи
вилку або відключаючи основний вимикач приміщення.
Обладнання не призначено для використання з боку дітей
або людей з обмеженими фізичними можливостями
сприйняття або розумовими і з
за винятком випадків коли вони знаходяться під наглядом
або навчені використовувати обладнання людиною, що
відповідає за їх безпеку.
Не допускайте дітей до приладу без нагляду обладнання.
Не використовуйте витяжку, якщо решітка неправильно
змонтована витяжний ковпак без правильно вмонтованої
решітки!
Витяжка не повина використовуватись як опорна
поверхня,

лише у випадках коли ясно про це сказано.
В випадку використання витяжки разом з іншими
пристроями на газі або інших горючих, приміщення має
мати достатню вентиляцію. Повітря, що всмоктується не
має бути направлено в витяжний канал, який
використовується для викиду димів від роботи пристроїв
на газі або інших горючих.
Суворо забороняється
Використання вільного вогню є шкідливим для фільтрів і
може викликати пожежу, отже необхідно уникати його
використання у будь-якому випадку.
Смаження має відбуватися під контролем, щоб уникнути
займання розігрітої олії.

відсутністю досвіду і знань,

готувати удалить їжу під вогнем.

Відкриті частини можуть сильно нагріватися коли
використовуються разом з приладами для варіння.
Що ж стосується

використання технічних правил та правил
безпеки для викиду димів, то необхідно чітко
дотримуватись нормативів, передбачених місцевими
інстанціями.
Чищення витяжки має регулярно проводитися, як
всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА
МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,
що описані в цьому керівництві).
Недотримання норм очищення витяжки та заміни

і
очищення фільтрів може викликати ризик пожежі.
не використовуйте і не залишайте без вірно вмонтованих
ламп у зв’язку з можливим ризиком удару електричним
струмом.
Не несеться жодної відповідальності за несправності,
ушкодження та пожежі нанесені пристрою, що є наслідком
недотримання порад, поданих в даній інструкції.
Даний виріб промаркований відповідно до

Європейської
директиви 2002/96/EC, утилізація електричного і
електронного обладнання (WEEE). Забезпечуючи вірну
утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища
і здоров’я людини, котрі могли б мати місце в
протилежному випадку.

Символ

на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів.

Для більше
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.

46

Використання

Витяжка розроблена для роботи в режимі всмоктування,
виводячи повітря назовні або в фільтруючому режимі з
рециркуляцією повітря.

Режим рециркуляції

Пари виводяться назовні через вивідну трубу закріплену
до фланця з'єднання.
Діаметр вивідної труби повинен відповідати діаметру
з’єднувального кільця.
Увага! Вивідна труба не постачається і тому необхідно її
придбати окремо.
В горизонтальній частині вивідна труба має бути трохи
піднята (під кутом близько 10°) так щоб можна було
швидше виводити повітря назовні.
Якщо витяжний ковпак має вугільні фільтри, то їх треба
зняти.
Під’єднати ковпак до настінної вивідної труби та вивідного
отвору з однаковим діаметром виходу повітря (з’єднуючий
фланець).
Використання настінних вивідних
меншим діаметром приведе до зменшення ефективності
всмоктування та значне збільшення рівня шуму.
Тому ми знімаємо з себе всяку відповідальність по

вищесказаному.! Використати якомога короткий
витяжний канал.

! Використати витяжний канал з якомога найменшою

кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

Використовувати канал з якомога гладенькою

!

поверхнею.

! Матеріал витяжного каналу має відповідати

нормативам.

труб та отворів з

Інсталяція

Відстань нижньої відчастини витяжки до посуду на
кухонній плиті має бути не менше 50cm, у випадку
електричних плит, та 65cm, у випадку газових та

комбінованих плит.
Необхідно приймати до уваги відстані, якщо вказуються в
інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжки. Якщо в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку до розетки, що
відповідає існуючим нормам та знаходиться в доступному
місці, що можна виконати й після інсталяції. Якщо ж вилка
не входить в комплект

(пряме під’єднання в
електромережу), або розетка не знаходиться в доступному
місці, також і після інсталяції, то слід вмонтувати належний
двох-полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III категорії,
в повній відповідності з правилами інсталяції.
Увага! перед тим як знову підключити витяжку до
електромережі і перевірити

правильність роботи, завжди
контролюйте щоб шнур мережі був змонтований вірно.
Витяжний ковпак має спеціальний провід живлення; у
випадку пошкодження проводу, замовте його у службі
технічного обслуговування.

Інсталяція

В комплект витяжки входять шурупи для кріплення,
розраховані на більшість типів стін/стель. Проте необхідно
звернутися до кваліфікованого техніка для перевірки
придатності матеріалів в залежності від типу стіни чи
стелі. Стіна/стеля повинні бути достатньо міцними, щоб
витримати вагу витяжки.

Фільтруючий тип

Втягнуте повітря знежирюється та очищується та знову
повертається в приміщення. Для того, щоб
використовувати ковпак у цьому режимі, необхідно
встановити додаткову систему фільтрів з активованим
вугіллям.

47

Функціонування

Використовуйте інтенсивну швидкість у випадку особливо
високої концентрації кухонних парів. Рекомендуємо
включити витяжку за 5 хвилин до початку готування їжі і
залишити його включеним на протязі 15 хвилин після
закінчення готування їжі.

a. Індикатор роботи
b. Вимикач світла ON/OFF.
c. Вимикач OFF двигуна
d. Вибір швидкості 1 (у випадку малої кількості випарів і

диму)

e. Вибір швидкості 2 (у випадку середньої кількості

випарів і диму)
f. Вибір швидкості 3 (у випадку великої кількості випарів
і диму)

Догляд

Увага! Перед будь-якою операцією чистки чи
обслуговування, від’єднайте витяжку від
електромережі, витягуючи вилку або відключаючи
головний вимикач житла.

Чистка

Витяжка має чиститись часто і як зовні так і в середині (по
крайній мірі з такою ж періодичністю як і догляд за
фільтрами для затримання жирів). Для чистки
використовуйте спеціальну серветку, намочену
нейтральним рідким миючим засобом.
Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Увага: Не виконання правил чищення

може привести до ризику виникнення пожежі. Тому
рекомендуємо дотримуватись приведених інструкцій.
Знімається всяка відповідальність в зв'язку з можливими
ушкодженнями двигуна і пожежами, що виникли внаслідок
невірного ремонту або не виконання вищеописаних
попереджень.

і заміни фільтрів

Фільтр затримки жирів

Мал. 9-24
Затримує жировi сполучення, що виникають під час
приготування їжі.

Повинен чиститися один раз в місяць (або коли система
індикації переповнення фільтрів, якщо є у вашій моделі,
вказує на дану необхідність), з використанням
неагресивних миючих засобів вручну або в посудомиючій
машині при низькій температурі і короткому циклі.
При митті в

посудомиючій машині може мати місце деяке
знебарвлення фільтру,проте його фільтруючі
характеристики залишаються незмінними.
Для зняття фільтру затримки жиру потягніть на себе
пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 23
Вбирає неприємні запахи кухні.

Насиченість вугільного фільтру перевіряється після більш
або менш довгого використання в залежності від типу
плити та регулярності чищення жиропоглинаючого
фільтру. У будь-якому випадку необхідно заміняти
картридж принаймнi через кожні чотири місяці (або коли
система індикації насиченості фільтрів – якщо така
передбачена у вашій моделі - вказує на

таку необхідність)
НЕ підлягає миттю чи поновленню.
Зняти фільтри затримки жирів.
Встановити фільтри, покриваючи двигун
Перевірити, щоб стержні R на транспортері відповідали
отворам S; потім повертати за годинниковою стрілкою,
доки не буде блокування або
Для демонтажу діяти в оберненому напрямку.
Встановити знову фільтри затримки жирів.

Заміна Ламп

Мал. 25

Відключити прилад від електромережі.
Увага! Перш ніж торкати лампи необхідно впевнитися що
вони охололи.

1. Вийміть захисний елемент за допомогою невеликої

викрутки або подібного інструменту.

2. Замініть перегорілу лампу.
Використовуйте для цього лише галогенні лампи на

12V -20W макс - G4, не доторкуючись до них руками.

3. Закрийте плафон (кріплення засувкою).

Якщо система
установку ламп в гнізда, перед тим як звертатися до
центру технічної допомоги.

підсвітки не працює, перевірте вірну

48

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.
Фирмата не носи отговорност за евентуални
неизправности, повреди или възпламеняване на уреда,
възникнали в резултат на неспазване на инструкциите в
настоящото упътване. Аспираторът е предназначен само
за битова употреба.

Аспираторът може да се различава външно от
чертежите поместени в настоящото упътване, но
независимо от

това инструкциите за употреба,

поддръжката и инсталирането са абсолютно същите.

! Съветваме Ви да съхранявате настоящото упътване

за да може да го използвате във всеки един момент.
При продажба, отдаване под наем или преместване,
упътването за употреба трябва да остане заедно с
продукта.

! Прочетете внимателно инструкциите! Те съдържат

важна информация

относно инсталирането,

употребата и мерките за безопасност.

! Забранено е нанасянето на електрически или

механически изменения върху продукта и върху

въздуховодните тръби!
Забележка: Частите, отбелязани с “(*)”, са опция и се
доставят само с някои модели или пък са недоставени
части, които да се закупят отделно.

Предупреждения

Внимание! Не включвайте уреда към ел.мрежа, ако
монтирането му не е окончателно приключило. Преди
каквато и да е операция на почистване или поддръжка,
аспираторът трябва да се изключи от ел.мрежа, като се
извади щепсела или като се изключи главния прекъсвач
на жилището.
за всички операции по инсталиране и техническо
обслужване използвайте работни ръкавици.
Уредът не трябва да се употребява от деца или хора с
намалена умствена или физическа чувствителност и
които нямат опит и не са запознати с уреда, освен ако те
не се държат под контрол или не са инструктирани от
отговарящо за безопасността им лице как да
уреда.
Трябва да се внимава децата да не си играят с
аспиратора.
Не използвайте никога аспиратора, ако решетката не е
правилно монтирана!
Аспираторът не трябва НИКОГА да се използва като
работен плот, освен ако това не е специално указано.
Помещението трябва да има добро проветряване, когато
кухненският аспиратор се използва

едновременно с други
уреди с газово или друг вид гориво.
Аспирираният въздух не трябва да се отвежда през отвод,
през който се отвежда дима от уредите, работещи с газ
или друго гориво.
Строго се забранява готвенето на открит пламък под
аспиратора.

ползват

Използването на открит пламък е вредно за филтрите и
може да причини пожар, затова абсолютно трябва да се
избягва.
Пърженето трябва да се извършва под наблюдение, за да
се избегне възпламеняване на олиото.
Достъпните части могат да се нагреят значително когато
се използват заедно с готварски уреди.
Що се отнася до техническите мерки и мерките за
безопасност, които трябва да

се прилагат за отвеждане на
дима, трябва строго да се придържате към предвиденото
в правилника на местните компетентни власти.
Аспираторът трябва да се почиства често, както отвътре,
така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при
всички случаи да се спазват инструкциите за поддръжка,
посочени в тези указания).
Неспазването на

нормите за почистване на аспиратора и
за подмяна и почистване на филтрите, води до опасност
от пожари.
Не използвайте и не оставяйте аспиратора без правилно
монтирани лампички! Опасност от токов удар!
Не се поема никаква отговорност при евентуална
неизправност, щета или пожар, нанесени на уреда
вследствие на неспазване на настоящите инструкции
Този уред отговаря на изискванията на :

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по
подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.

Символът
документация посочва, че този продукт не трябва да бъде

върху уреда или в придружаващата го

считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация
предаването, събирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.

.

във връзка с

49

Употреба

Аспираторът има следното предназначение: всмуква и
отвежда навън или филтрира въздуха, като едновременно
с това го рециклира.

Аспирираща версия

Парата се отвежда навън посредством въздуховодна
тръба свързана със съединителния фланец.
Диаметърът на въздуховодната тръба трябва да отговаря
на диаметъра на съединителния пръстен.
Внимание! Въздуховодната тръба не е включена към
аксесоарите и трябва да бъде закупена отделно.
В хоризонталната част тръбата трябва да бъде леко
извита нагоре (около 10°) за да
въздуха навън.
Ако аспираторът е снабден с филтри с активен въглен,
въпросните трябва да бъдат отстранени.
Свържете аспиратора към въздуховодни тръби и отвори в
стената. Диаметърът на тръбите трябва да съответства
на диаметъра на съединителния фланец за отвеждане на
въздуха.
Свързването към въздуховодни тръби и отвори с
малък диаметър намалява капацитета на аспириране и
увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква
отговорност.

! Използвайте тръба с необходимата дължина.
! Използвайте тръба с възможно най-малко тръбни

колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!
! Използвайте тръби

покритие.

! Материалът, от който са изработени тръбите трябва

да отговаря на нормите в сила.

улесни отвеждането на

по-

с възможно най-гладко вътрешно

Монтиране

Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от

50cm в случай на електрически печки и не по-малко от
65cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене
по-голямо разстояние, то трябва да се има предвид.

е посочено

Ел. връзка

Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с данните
за аспиратора, поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора към контакт,
съответстващ на действащите норми и намиращ се на
лесно достъпно място дори и след приключване на
монтажа. Ако не

е снабден с щепсел (директно свързване
към мрежата), или щепселът не е на достъпно място след
приключване на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се осигури пълно
изключване на мрежата при свръхнапрежение ІІІ, в
съответствие с правилата за монтиране.

Внимание! Преди да свържете отново аспиратора към

и да проверите дали функционира правилно,

мрежата
проверете дали кабелът е монтиран както трябва.
Аспираторът е снабден със специален кабел за
захранване; в случай, че кабелът бъде увреден обърнете
се към гаранционния сервиз за да получите нов.

Монтаж

При все това, Ви препоръчваме да се посъветвате с
квалифициран техник, за да сте сигурни, че доставените
аксесоари са подходящи за целта. Стената, съответно
таванът, трябва да бъдат достатъчно стабилни за да
издържат на натоварването.

Филтрираща версия

Аспирираният въздух се пречиства и освежава преди да
влезе отново в обръщение в помещението. За да
използвате аспиратора в този вариант на работа трябва
да инсталирате допълнителна филтрираща система на
базата на филтри с активен въглен.

50

Начин на употреба

Ако при готвене се отделя много пара, преминете на
максимален режим на работа. Препоръчително е да
включите аспиратора 5 минути преди да започнете да
готвите и да го оставите да работи още 15 минути след
като приключите.

a. Светодиод включено/изключено.
b. Бутон осветление ON/OFF.
c. Бутон за изключване на мотора.
d. Избиране на скорост № 1 (при малко количество пара и

дим).
e. Избиране на скорост № 2 (при умерено количество пара
и дим).
f. Избиране на скорост № 3 (при голямо количество пара и
дим).

Поддръжка

Внимание! Преди каквато и да е операция свързана с
почистване или поддръжка изключете аспиратора от
ел.мрежата, като извадите щепсела или изключите
главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства често (или поне
толкова на често колкото почиствате филтрите), както
отвътре така и отвън. Използвайте навлажнена кърпа и
неутрални течни почистващи препарати.
Избягвайте препарати, които съдържат абразивни
частици.

Внимание ! Не почиствайте никога със спирт !
Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна
пожар. Спазвайте строго посочените инструкции!
Не се поема никаква отговорност за евентуални щети
нанесени по мотора и пожари, възникнали следствие на
неправилна поддръжка или неспазване на настоящите
инструкции.

на филтрите води до рискове от

Филтър за мазнини

Фиг. 9-24
Филтърът задържа мазните частици, отделяни при
готвене.

Да се почиства веднъж месечно или когато индикаторът
за пренасищане на филтрите го показва (разбира се в
случай, че моделът, който сте закупили е снабден с такъв
индикатор).
Използвайте не много силни миялни препарати и
почиствайте ръчно или в съдомиялна машина, но

на ниска
температура и кратък режим на измиване.
При миене на металния филтър за мазнините в
съдомиялната машина е възможно той да се обезцвети,
но това по никакъв случай не намалява възможностите му
за филтриране.
За да разглобите филтъра за мазнините, дръпнете
дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща
версия)

Фиг. 23
Задържа неприятните миризми, които се отделят при
пържене.

Филтърът с активен въглен се запушва приблизително
след дълъг период на използване в зависимост от начина
на готвене и от това колко често почиствате филтъра .
Във всеки случай е необходимо да подменяте филтъра с
активен въглен на всеки четири месеца или

когато
индикаторът за засищане на филтрите (разбира се ако
вашият модел разполага с такъв) показва, че е
необходимо.
Не се мие нито може да се използва повторно.
Отстранете филтъра за мазнини.
Монтирайте филтрите, които покриват корпуса на мотора.
Уверете се, че болтовете R върху улея съвпадат с
отворите S, след това завъртете по посока на
часовниковата стрелка докато се завият.
За да разглобите филтрите изпълнете операциите в
обратен ред.
Монтирайте

отново филтрите за мазнините.

Подмяна на ел. крушки

Фиг. 25

Изключете уреда от ел. мрежата.
Внимание! Преди да вземете в ръка ел. крушките
проверете дали са изстинали.

1. С помоща на малка отвертка или подобен инструмент

отстранете капака на плафониерата.

2. Подменете изгорялата крушка.
Използвайте само халогенни лампи от 12V, максимум

20W - G4, като внимавате да не ги докосвате с ръка.

3. Затворете плафониерата (при затваряне прищраква).

Ако ел. крушките не светят, проверете дали са монтирани
правилно преди да потърсите помощта на специалист.

51

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE

Urmăriţi îndeaproape instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice responsabilitate în

cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor
conţinute în acest manual. Hota a fost proiectată excluziv
pentru uz casnic.

Hota poate fi din punct de vedere estetic diferită faţă de
cea ilustrată în desenele acestui manual, totuşi
instrucţiunile de utilizare, întreţinere şi instalare rămân
aceleaşi.
! Este important să păstraţi acest manual pentru a-l putea

consulta în orice moment. În caz de vânzare, cesiune
sau mutare, asiguraţi-vă că acesta rămâne împreună cu
produsul.

! citiţi cu atenţie instrucţiunile: există informaţii importante

privind instalarea, utilizarea şi siguranţa.

! Nu efectuaţi modificări de tip electric sau mecanic asupra

produsului sau asupra ţevilor de evacuare.
Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii
furnizate numai pentru câteva modele sau sunt părţi care nu
sunt în dotaţie şi trebuie să fie cumpărate.

Avertismente

Atenţie: Nu conectaţi aparatul la reţeaua electrică până când

nu aţi terminat de montat toată instalaţia.
Înainte de orice intervenţie de curăţenie şi întreţinere,
deconectaţi hota de la reţeaua electrică, scoţând ştecherul
sau deconectând întrerupătorul general al locuinţei.
Pentru toate operaţiile de instalare și întreţinere utilizaţi
mănuși de protecţie.
Aparatul nu este destinat pentru a fi folosit de către copii sau
persoane cu capacităţi fizice senzoriale şi mentale reduse sau
care nu au experienţa şi cunoştinţa adecvată, numai în cazul
în care acestea sunt sub supraveghere sau le sunt date
instrucţiunile de folosire a aparaturii de către o persoană
responsabilă cu siguranţa acestora.
Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se
joacă cu aparatura.
Nu folosiţi niciodată hota fără montajul corect al grilei!
Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare
numai în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat, când hota de
bucătărie se foloseşte împreună cu alte aparate cu combustie
de gaz sau alţi combustibili.
Aerul aspirat nu trebuie să treacă printr-o conductă folosită
pentru eliminarea fumul produs de aparatele cu combustie de
gaz sau alţi combustibili.
Este absolut interzis pregătirea sub hotă a mâncărurilor cu
flamă.
Folosirea flăcării libere poate dăuna filtrele şi poate crea
incendii, aşadar trebuie evitată în orice caz.
Friptura trebuie făcută sub control pentru a evita ca uleiul prea
încălzit să se aprindă.
Părţile componente cu care am putea intra in contact se pot
încălzi considerabil în momentul în care se folosesc împreună
cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice şi de siguranţă care
trebuie să fie adoptate pentru evacuarea fumurilor este strict
necesar să respectaţi regulamentele în vigoare şi să apelaţi la
autorităţile competente locale.
Hota trebuie să fie curăţată tot des atât în interior cât şi în
exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod
expresiv toate indicaţiile redate în instrucţiunile de întreţinere
reproduse în acest manual)
Nerespectarea normelor de curăţare a hotei precum şi
neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de
incendii.
Nu folosiţi niciodată hota fără montajul corect al becurilor
pentru a nu crea riscuri de scurtcircuit.
Firma îşi declină orice responsabilitate pentru eventualele
pagube, daune sau incendii provocate de aparatură ce provin
din nerespectarea instrucţiunilor redate în acest manual.
Acest aparat este marcat în conformitate cu Directiva
Europeană 2002/96/CE referitoare la Deşeurile de
Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,
contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,

ţe care ar putea fi provocate de aruncarea

consecin
necorespunzătoare la gunoi a acestui produs.

Simbolul

de pe produs, sau de pe documentele care

însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.

52

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă
cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Versiunea aspirantă

Vaporii sunt evacuaţi către exterior prin intermediul unui tub
de evacuare fixat la flanşa de racord.
Diametrul tubului de evacuare trebuie să fie echivalent cu
diametrul inelului de conexiune.
Atenţie! Tubul de evacuare nu se furnizează din dotare;
acesta trebuie achiziţionat.
În partea orizontală, tubul trebuie să aibă o înclinare uşoară în
sus (circa 10°) pentru a putea transporta mai uşor aerul către
exterior.
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie
să fie scoase.
Racordaţi hota la cablurile şi orificiile de evacuare prin perete
cu diametru egal cu ieşirea aerului (flanşa de record).
Utilizarea tuburilor şi orificiilor de evacuare la perete cu
diametrul mai mic va determina o diminuare a prestaţiilor de
aspirare şi o creştere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.

! Folosiţi un tub de lungime minimă indispensabilă.
! Folosiţi un tub cu un număr cât mai mic de curbe posibil

(unghiul maxim al curbei: 90°).

! Evitaţi schimbările drastice de secţiune ale tubului.
! Folosiţi un tub cu interiorul cât mai neted posibil.
! Materialul tubului trebuie să fie aprobat conform normei.

Versiunea filtrantă

Aerul aspirat va fi degresat şi dezodorizat înainte de a fi
reorientat în cameră. Pentru a utiliza hota în această versiune
este necesar să instalaţi un sistem de filtrare suplimentar pe
bază de carbon activ.

Instalarea

Distanţa minimă între suprafaţa suportului recipientelor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 50cm în cazul maşinilor de gătit electrice, şi de
65cm în cazul maşinilor de gătit cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o
distanţă mai mare, este necesar să ţineţi cont de aceasta.

Conexarea Electrică

Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu ştecher (conexiunea
este direct la reţea) sau ştecherul nu este poziţionat într-o
zonă accesibilă şi după instalare, aplicaţi un întrerupător
bipolar la normă care să asigure deconectarea completă de la
reţea în condiţiile categoriei de supratensiune III, conform
regulilor de instalare.
Atenţie! înainte de a efectua conectarea circuitului hotei la
alimentaţia din reţea şi de a verifica funcţionarea corectă,
controlaţi totdeauna dacă cablul a fost montat în mod corect.
Hota este prevăzută

cu un cablu de alimentare special; în

cazul deteriorării acestuia, apelaţi la serviciul de asistenţă
tehnică.

Montarea

Hota este dotată cu dibluri de fixare adecvate pentru toţi
pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui
tehnician specialist pentru a se asigura de calitatea
materialelor şi felul de perete sau tavan. Peretele/tavanul
trebuie să fie destul de gros pentru a putea susţine gretutatea
hotei.

53

Funcţionarea

Se recomandă o viteza crescută, în special în cazul unei
concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi
să aspire 5 minute înainte de a demara procesul de coacere şi
de a o lăsa în funcţiune, la închiderea procesului de coacere,
pentru încă 15 minute (aproximativ).

a. led de funcţionare
b. Întrerupător lumină ON/OFF.
c. Întrerupător OFF motor
d. Selectaţi viteză 1 (în caz de puţin vapor şi gaze arse)
e. Selectaţi viteza 2 (în caz de cantitate medie de vapor şi

gaze arse)

f. Selectaţi viteza 3 (în caz de mult vapor şi gaze arse)

Întreţinerea

Atenţie! Înainte de orice intervenţie de curăţenie şi
întreţinere, deconectaţi hota de la reţeaua electrică,
scoţând ştecherul sau deconectând întrerupătorul
general al locuinţei.

Curăţarea

Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă
cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în
exterior. Pentru curăţare folosiţi un material îmbibat cu
detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază
de abrazivi NU FOLOSIŢI ALCOOL!
Atenţie: Nerespectarea normelor de curăţare a hotei şi de
înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă
sfătuim să respectaţi îndeaproape instrucţiunile prezente în
acest manual.
Producătorul îşi declină orice responsabilitate în cazul
daunelor la motor sau incendiilor provocate aparatului şi
derivate dintr-o utilizare sau întreţinere incorectă precum şi din
nerespectarea instrucţiunilor conţinute în acest manual.

Filtru anti-grăsimi

Fig. 9-24
Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.

Trebuie să fie curăţat o dată pe lună (sau când sistemul de
semnalare a saturaţiei filtrelor – dacă modelul dvs. este
prevăzut – indică această necesitate), cu detergenţi
neabrazivi, manual sau utilizând maşina de spălat vase, la
temperaturi scăzute şi folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se
poate decolora, dar nu-şi va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageţi mânerul de prindere cu
resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 23
Reţine mirosurile neplăcute, derivate în urma procesului
de coacere.

Saturarea filtrului de carbon apare după un anumit timp de
utilizare, care variază în funcţie de tipul aragazului şi de
regularitatea curăţării filtrului degresant. În orice caz, este
necesar să înlocuiţi cartuşul la maxim patru luni (sau când
sistemul indicator vă semnalează saturarea filtrelor – dacă
este prevăzut pe modelul dvs).
NU-l spălaţi sau refolosiţi
Scoateţi filtrele anti-grăsimi.
Montaţi filtrele pe acoperişul motorului.
Controlaţi dacă bolţi R de pe motorul aspirant corespund cu
orificiile S, învârtiţi în sens orar până se blochează sau
Pentru demontare procedaţi în mod invers.
Puneţi la loc filtrele anti-grăsime.

Înlocuirea becurilor

Fig. 25

Deconectaţi hota de la reţeaua electrică.
Atenţie! Înainte de a atinge becurile, asiguraţi-vă că nu au o
temperatură ridicată.

1. Scoateţi protecţia folositu-vă de o şurubelniţă sau de o
piesă identică.

2. Înlocuiţi becul ars

Folosiţi doar becuri halogene de 12V -20W max - G4,

având grijă să nu le atingeţi cu mâna.

3. Închideţi protecţia (fixare prin declanşare)

Dacă plafoniera nu se aprinde, controlaţi dacă aţi introdus
bine becurile înainte de a chema Asistenţa tehnică.

54

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è stata progettata esclusivamente per uso
domestico.

La cappa può avere estetiche differenti rispetto a quanto
illustrato nei disegni di questo libretto, comunque le
istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.
! E' importante conservare questo manuale per poterlo

consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme al
prodotto.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili
della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo

sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.

55

Utilizzazione

La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va
acquistato.
Nella parte orizzontale, il tubo deve avere una leggera
inclinazione verso l’alto (10° circa) in modo da poter
trasportare l’aria verso l’esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono
essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore
determinerà una diminuizione delle prestazioni di aspirazione
ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno piu’ liscio possibile.
! Il materiale del condotto deve essere approvato

normativamente.

Versione filtrante

L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.

56

Funzionamento

Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

a. spia di funzionamento
b. Interruttore luce ON/OFF.
c. Interruttore OFF motore
d. Selezione velocità 1 (in caso di poco vapore e fumo)
e. Selezione velocità 2 (in caso di media quantità divapore e

fumo)

f. Selezione velocità 3 (in caso di molto vapore e fumo)

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE

ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 9-24
Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di
indicazione di saturazione dei filtri - se previsto sul modello in
possesso- indica questa necessità), con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 23
Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi (o quando il sistema di indicazione di saturazione dei filtri

- se previsto sul modello in possesso- indica questa
necessità).
NON può essere lavato o rigenerato
Togliere i filtri antigrasso.
Montare i filtri a copertura del motore
Controllare che i perni R sul convogliatore corrispondano con
le asole S , girare infine in senso orario sino al bloccaggio.
Per lo smontaggio procedere in senso inverso.
Rimettere i filtri antigrasso.

Sostituzione Lampade

Fig. 25

Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite

a taglio o simile utensile.

2. Sostituire la lampada danneggiata.
Utilizzare solo lampade alogene da 12V -20W max - G4,

avendo cura di non toccarle con le mani.

3. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.

57

SL - Navodila za montažo in uporabo

Strogo se držite navodil iz tega priročnika. Zavračamo

vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je bila zasnovana izključno za domačo
uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice,
navodila za uporabo, vzdrževanje in namestitev pa so
enaka.
! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli

pogledati. Če napravo prodate, odstopite ali premestite
naj priročnik ostane vedno ob izdelku.

! Pozorno preberite navodila: saj navajajo pomembne

informacije o namestitvi, uporabi in varnosti.

! Napravi ne spreminjajte električnih ali mehanskih

lastnosti, ne posegajte v izpušne odvode.

Opomba: detajli, označeni s simbolom “(*)”, so opcijski
dodatki, ki so dobavljeni le z nekaterimi modeli ali niso
dobavljeni, saj so razpoložljivi proti plačilu.

Opozorila

Pozor! Ne priključujte naprave na električno omrežje, dokler

inštalacija ni v celoti zaključena.
Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz
električnega omrežja, tako da vtič izvlečete iz vtičnice ali
izključite glavno vklopno stikalo.
Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi,
senzoričnimi ali umskimi sposobnostmi in osebe brez
ustreznih izkušenj in znanja, razen pod nadzorom ali ob
pomoči odgovorne osebe, ki poskrbi za njihovo varnost.
Otroke je treba imeti pod nadzorom, da se ne bi igrali z
napravo.
Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če
je to izrecno dovoljeno.
Ko se kuhinjsko napo uporablja istočasno z drugimi
napravami, ki delujejo na plin ali druga goriva, mora biti
prostor dovolj prezračen.
Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.
Pod napo je strogo prepovedana priprava flambiranih jedi.
Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči
požare, zato je treba uporabo slednjega v vsakem primeru
prepovedati.
Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.
Ob istočasni uporabi pečice, se lahko dostopni deli močno
segrejejo.
Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se
morate strogo držati predpisov pristojnih lokalnih oblasti.
Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT
MESEČNO, v vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem priročniku).
Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja
filtrov predstavlja tveganje požarov.

Nape ne uporabljajte oziroma je ne puščajte z nepravilno

enimi žarnicami, saj obstaja tveganje električnega

namešč
udara.
Zavračamo vsakršno odgovornost za morebitne neprilike,
škodo ali požare na napravi, ki bi izvirali iz neupoštevanja
navodil iz tega priročnika.
Ta naprava je označena skladno z Evropsko direktivo
2002/96/ES, Waste Electrical and Electronic Equipment
(WEEE oziroma direktivo o odpadni električni in elektronski
opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na
okolje in zdravje.

Znak

na izdelku ali na priloženi dokumentaciji

označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje
odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.

58

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z
zunanjim odvodom ali obtočni oz. filtracijski z notranjim
obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na
priključno prirobnico.
Premer odvodne cevi mora biti enak premeru spojnega
obročka.
Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti
ločeno.
V horizontalnem odseku mora biti cev rahlo nagnjena navzgor
(približno 10°), tako da zrak lažje izhaja navzven.
Če je napa opremljena z oglenimi filtri, je slednje potrebno
odstraniti.
Povežite napo s cevmi in odprtinami z vodoravnim odtokom
enakega premera kot je premer izhoda za zrak (spojna
prirobnica).
Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo
manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in
moèno poveèala hrupnost.
Zato za tako delovanje odklanjamo vsakršno odgovornost.
! Cevovod naj bo dolg toliko, kolikor znaša najmanjša

nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba:

90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.
! Notranjost cevovoda naj bo čim bolj gladka.
! Material, iz katerega je izdelan cevovod, mora biti

skladen z normativi.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 50cm pri električnih štedilnikih in 65cm pri
plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika napisana
večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja
popoln izklop iz omrežja v pogojih prenapetostnega razreda
III, skladno s predpisi o inštalaciji.
Pozor! pred ponovnim priklopom tokokroga nape na omrežno
napajanje in kontrolo pravilnega delovanja, vselej preverite, ali
je omrežni kabel pravilno nameščen.
Napa ima poseben napajalni kabel. V primeru poškodb kabla
lahko novega naročite pri servisni službi.

Montaža

Napi so priloženi pritrdilni vložki, primerni za večji del
sten/stropov. Vseeno pa se je treba obrniti na usposobljenega
tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto
stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko
prenašata težo nape.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor
odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v
tej izvedbi je potrebno namestiti dodatni filter na osnovi
aktivnega oglja.

59

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji
uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje
vključite 5 minut pred pričetkom kuhanja in ga pustite delovati
še približno 15 minut po končanem kuhanju.

a. slučka prikaza delovanja
b. Stikalo luči ON/OFF.
c.Stikalo OFF motorja
d. Izbira hitrosti 1 (ob majhni količini pare in dimov)
e. Izbira hitrosti 2 (ob povprečni količini pare in dimov)
f. Izbira hitrosti 3 (ob veliki količini pare in dimov)

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem
izključite električno napajanje nape, tako da vtič izvlečete
iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.
Za čiščenje uporabljajte krpo, navlaženo s tekočimi
nevtralnimi detergenti.
Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!
Pozor: Neupoštevanje pravil za čiščenje naprave in

zamenjavo filtrov predstavlja tveganje požarov. Zato vam
svetujemo, da sledite priporočenim navodilom.
Zavračamo vsakršno odgovornost za morebitno škodo na
motorju in požare, ki bi bili posledica neprimernega
vzdrževanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

Sl. 9-24
Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki
zaznava zasičenost filtrov – če je na modelu, ki je v vaši lasti,
predviden – opozori na to potrebo), z ne agresivnimi
detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi
s kratkim ciklom.
S pranjem v pomivalnem stroju se maščobni filter lahko
razbarva, toda njegove filtrirne značilnosti se nikakor ne
spremenijo.
Za demontažo maščobnega filtra povlecite odklopno ročico na
vzmet.

Ogleni filter (samo za obtočno različico)

Sl. 23
Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj
dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti
čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj
vsake štiri mesece (ali kadar je to razvidno iz sistema za
ugotavljanje zamašitve filtrov, če je to predvideno na vašem
modelu).
Filter ni niti pralen niti obnovljiv.
Odstranite maščobne filtre.
Namestite oglene filtre pod motor.
Preverite, ali zatiča R na ohišju motorja sovpadata z režama
S. Zavrtite ročico v smeri urinega kazalca, dokler se ne
zaskoči.
Pri demontaži pa postopek izvedite v obratnem vrstnem redu.
Ponovno namestite maščobne filtre.

Zamenjava žarnic

Sl. 25

Izključite električno napajanje naprave.
Pozor! Preden se žarnic dotaknete, se prepričajte, ali so
hladne.

1. Izvlecite zaščito, pri čemer si pomagajte z majhnim

ploščatim izvijačem ali podobnim orodjem.

2. Zamenjajte pregorelo žarnico.
Uporabite le halogenske žarnice 12V -20W max - G4, pri

čemer pazite, da se jih ne dotaknete z rokami.

3. Ponovno zaprite zaščite (zaskočna pritrditev).

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v

njihovo ležišče, preden se po pomoč obrnete na servisno
službo.

60

HR - Uputstva za montažu i za uporabu

Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne

nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa je projektirana isključivo za kućansku uporabu.

Vanjski izgled kuhinjske nape se može ponešto
razlikovati od onog što smo opisali i ilustrirali u crtežima
ovog priručnika, ali u svakom slučaju uputstva za
uporabu, održavanje iste i instalacija ostaju
nepromijenjena.
! Važno je sačuvati ovaj priručnik da biste ga mogli

konzultirati u svakom trenutku. U slučaja da prodate ovaj
proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.

! Pažljivo pročitajte uputstva: u njima se nalaze važne

informacije o instalaciji, uporabi i sigurnosti.

! Ne izvršavajte nikakve mehaničke ili električne varijacije

(izmjene ) na proizvodu ili na cijevima za izbacivanje.

Napomena: Pojedinosti koje su označene znakom "(*)" su
opcionalni pribor koji se daje samo s određenim modelima ilii
pojedinosti koje se ne prilažu jer ih trebate kupiti.

Upozorenja

Pozor! Ne priključujte aparat na električnu mrežu sve dok

niste kompletno završili sa instaliranjem.
Prije bilo kakvog čišćenja ili održavanja, iskopčajte kuhinjsku
napu s električne mreže vadeći utikač ili isključujući opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od strane djece ili osoba
koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim ako oni nisu
nadgledani i obučeni kako upotrebljavati aparat od osoba koje
su odgovorne za njihovu sigurnost.
Trebate paziti na djecu da se ne igraju s aparatom .
Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada
ili mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete
polagati predmete ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno provjetravanje, kada je
kuhinjska napa upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo gorivo.
Zrak koji se usisava ne smije biti proveden u cijev koja se
koristi za izbacivanje dimova koje proizvode ostali aparati na
plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
nape.
Korištenje nekontroliranog plamena je štetno za filtre te može
izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju kako biste izbjeglii
da se pregrijano ulje zapali.
Neki dijelovi se mogu znatno zagrijati kada se koriste zajedno
sa aparatima za kuhanje.
Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom
na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih
vlasti .

Kuhinjska napa se treba često čistiti i prati i izvana i iznutra
(BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje koje donosi ovaj
priručnik).
Ne poštivanje propisa o čišćenju nape i zamjene i čišćenja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste
pravilno montirali lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi eventualnih
neprilika,štete ili požara koje bi mogao izazvati aparat a koje
proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik.
Ovaj aparat je označen u skladu s Europskim pravilima
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.

Ovaj simbol

na proizvodu ili na dokumentaciji koja ga

prati govori da ovaj proizvod ne smije tretiran kao ostali
kuhinjski otpad nego treba biti odveden na odgovarajući
sabirni centar gdje se odbacuju električni i elektronski uređaji.
Odbacite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobijanje daljnjih informacija o
odbacivanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.

61

Korištenje

Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.

Verzija za isisivanje

Para se izbacuje vani uz pomoć cijevi za odsis koja se
pričvršćuje za spojnu prirubnicu.
Dijametar cijevi za odsis treba biti jednak dijametru karike za
povezivanje.
Upozorenje! Cijev za odsis nije priložena s opremom te se
treba kupiti.
U vodoravnom dijelu, cijev se treba lagano podizati prema
gore ( otprilike 10°) na način da izbaci što je lakše moguće
zrak prema vani.
Ako je kuhinjska napa opremljena karbonskim filterima, oni se
trebaju ukloniti.
Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim
promjerom otvora za zrak (spojna prirubnica).
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju
manji promjer će smanjiti sposobnost usisavanje te će dovesti
do znatnog povećanja buke.
Stoga otklanjamo bilo koju odgovornost u svezi onoga što
smo gore naveli.

! Koristite cijev koja ima minimalnu neophodnu duljinu.
! Koristite cijev koja ima minimalni mogući broj zavoja

(maksimalni kut zavoja: 90°).

! Izbjegavajte drastične promjene dijametra cijevi.
! Koristite cijevi koje imaju što je moguće glađu

unutrašnjost.

! Materijal od kojeg je napravljena cijev treba biti odobren

propisima.

Postavljanje

Minimalna udaljenost između podloge za posude na uređaju
za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža
od 50cmkada se radi o električnim štednjacima ,a 65cmu
slučaju plinskih štednjaka ili mješovitih.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.

Povezivanje s elettričnom strujom

Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
Upozorenje! Prije nego što ponovno povežete kružni put
kuhinjske nape s napajanjem mreže te provjerite pravilno
funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio
pravilno montiran.
Kuhinjska napa je opremljena specijalnim kabelom za
napajanje; u slučaju da dođe do oštećenja kabela možete ga
zatražiti i dobiti od Tehničke potpore.

Montaža

Kuhinjska napa ima komadiće za pričvršćivanje koji su
prikladni za skoro sve zidove ili stropove. Pored svega toga je
potrebno se obratiti kvalificiranom stručnjaku koji će utvrditi
prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti
dovoljno čvrst kako bi podnio težinu kuhinjske nape.

Filtracijska verzija

Usisavani zrak će se očistiti od masnoća te će se ponovno
vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj
verziji potrebno je instalirati dodatni sustav za filtraciju na
osnovi aktivnih karbonskih filtara.

62

Funkcioniranje

Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.

a. indikaciono svjetlo o funkcioniranju
b. Prekidač za svjetlo ON/OFF.
c. Prekidač OFF motora
d. Odabir brzine 1 (u slučaju da ima malo pare i dima)
e. Odabir brzine 2 (u slučaju postojanja osrednje količine pare

i dima)
f. Odabir brzine 3 (u slučaju postojanja prilično velike količine
pare i dima)

Održavanje

Upozorenje! Prije bilo kakvog postupka čišćenja ili
održavanja, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utičnicu ili isključite opći
prekidač kuće.

Čišćenje

Kuhinjska napa se treba često čistiti ( barem isto tako često
kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana.
Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju.
Izbjegavajte uporabu proizvoda koji bi mogli grebati.

NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o

zamjeni filtara povećava rizik od požara. Stoga se preporučuje
poštivanje sugeriranih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualne kvarove na
motoru, požar izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.

Filtar za masnoću

Slika 9-24
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.

Trebate ga očistiti jedan put na mjesec (ili kada indikator
prepunjavanja filtra to pokazuje – ukoliko model koji ste kupili
predviđa takvu mogućnost), upotrebljavajući blage
deterdžente, ručno ili u perilici posuđa na niskoj temperaturi i
uključite kratki ciklus.
Nakon pranja u perilici posuđa filtar za uklanjanje masnoće bii
mogao djelovati isprano i izgubiti boju ali njegove
karakteristike filtriranja se ni u kojem slučaju ne mijenjaju.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.

Karbonski filtar (samo za filtracijsku verziju)

Slika 23
Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.

Zadržava neugodne mirise koji se stvaraju prilikom kuhanja.
Do zasićenosti ugljenog filtera dolazi nakon više manje
produže upotrebe, ovisno o vrsti kuhinje i redovitosti čišćenja
filtera za masnoću. U svakom slučaju, kartušu treba zamijeniti
najviše svaka četiri mjeseca (ili kad sustav za pokazivanje
zasićenosti filtera – ako postoji na modelu kojeg posjedujete –
ukaže na potrebu za tim).
NE može se niti oprati, niti obnoviti.
Izvadite filtre za uklanjanje masnoće.
Postavite filtre na način da pokriju motor.
Kontrolirajte da se zatikači R na cijevi podudaraju s
rupicama S , okrenite na kraju u pravcu kazaljki na satu sve
dok to ne blokirarate.
U slučaju razmontiranja postupite na obrnuti način u odnosu
na onaj koji smo gore naveli.
Postavite filtere za uklanjanje masnoće.

Zamjena Lampe

Slika 25

Iskopčajte aparat s električne mreže.
Pozor! Prije nego što dodirnete lampe provjerite jesu li se
ohladile.

1. Izvadite zaštitni dio koristeći se malim zavijačem ili sličnim

priborom kao polugom.

2. Zamijenite oštećenu lampu.
Koristite samo halogene lampe od 12V -20W maks - G4, i

pripazite da ih ne dirate rukama.

3. Stavite na mjesto zaštitni dio ( ako ste dobro učvrstili, čut

ćete prasak).

Ako vam ne bude funkcionirala rasvjeta, kontrolirajte jeste li
pravilno stavili lampu prije nego što pozovete tehnički servis

63

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Denne ventilatoren er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises
på tegningene i denne håndboken. Bruksanvisningen,
vedlikehold og installasjon forblir allikevel de samme.
! Det er viktig å oppbevare denne håndboken for å kunne

konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.

! Les bruksanvisningen nøye: den inneholder viktige

informasjoner om installasjon, bruk og sikkerhet.

! Ikke utfør elektriske eller mekaniske endringer på

produktet eller på avtrekksrørene.
MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til strømnettet før installasjonen er

helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra strømnettet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes
sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.

Symbolet

på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.

64

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.

Direkte avtrekk

Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes
separat.
På den vannrette delen skal røret ha en lett inklinasjon
oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri

være skarpere enn 90°).

! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 65cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnettet
og fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Ventilatoren har en spesiell strømledning; dersom denne
skades, skal man henvende seg til kundeassistansen for kjøp
av en ny.

Montering

Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.

65

Funksjon

Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.

a. Funksjonslampe
b. Lysbryter ON/OFF.
c. Motorbryter OFF.
d. Valg av hastighet 1 (hvis det er lite damp og røyk)
e. Valg av hastighet 2 (hvis det er middels mye damp og røyk)
f. Valg av hastighet 3 (hvis det er mye damp og røyk)

Vedlikehold

Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.

Rengjøring

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.

Fettfilteret

Fig. 9-24
Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det
elektroniske systemet viser at filteret er skittent – hvis din
modell har denne funksjonen), med milde (ikke aggressive)
rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav
temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.

Karbonfilter (kun for filtrerende funksjon)

Fig. 23
Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer eller mindre lang tidsperiode,
avhengig av typen matlaging og hvor regelmessig filteret
rengjøres.
I alle tilfeller er det nødvendig å skifte ut patronen minst hver

4. måned (eller når indikatoren for metning av filteret viser at
det er nødvendig, hvis det er en slik indikator på modellen).
Det kan IKKE vaskes eller benyttes om igjen
Ta vekk fettfiltrene.
Monter filtrene så de dekker motoren.
Kontroller at boltene R på filtergitteret korrisponderer med
hullene S, vri så etter klokken helt til gitteret er blokkert.
Gå frem i motsatt rekkefølge for å demontere filtrene.
Sett på plass fettfiltrene.

Utskifting av lyspærer

Fig. 25

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

1. Dra ut beskyttelsesdekselet ved å presse med en liten

skrutrekker eller lignende redskap.

2. Skift ut den ødelagte lyspæren.
Bruk bare halogene lyspærer på maks 12V -20W - G4, og

pass på å ikke røre dem med hendene.

3. Lukk beskyttelsesdekselet igjen (fjærfeste).

Dersom belysningen ikke skulle virke, kontroller at lyspærene
er satt korrekt på plass før du henvender deg til teknisk
assistanse.

66

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Denna
köksfläkt är endast ämnad för privat bruk i hemmet.

Fläktens utseende kan skilja sig från illustrationen i
ritningarna i denna handbok men alla anvisningar för
användning, underhåll och installation förblir desamma.
! Det ä r viktigt att spara denna instruktionsbok så att den

när som helst är tillgänglig för framtida konsultationer. I
händelse av försäljning, överlåtelse eller flytt skall
instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och
säkerhet.

! Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.
OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp
avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.

Symbolen

på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.

67

Användning

Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall
införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt
(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför
vårt tekniska servicekontor i det kabeln skadats.

Montering

Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.

68

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

a. Kontrollampa
b. ON/OFF-strömbrytare för belysning.
c. OFF-strömbrytare för motorn
d. Hastighetsval 1 (vid små koncentrationer av ånga och

matos).

e. Hastighetsval 2 (vid medelstora koncentrationer av ånga

och matos)

f. Hastighetsval 3 (vid större koncentrationer av ånga och

matos)

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren
kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.

Fettfilter

Fig. 9-24
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn
för filtrets mättning – om sådan finns på er modell – anger att
detta är nödvändigt), med ett milt rengöringsmedel, för hand
eller i diskmaskin, med låg temperatur och kort program.
Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att
detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 23
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod
beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad (eller när indikatorn för filtrets mättning –
om sådan finns på er modell - anger att detta är nödvändigt).
Filtret kan INTE rengöras eller återanvändas.
Ta ur fettfiltren.
Montera filtren som täcker motorn.
Kontrollera att tapparna R på luftavledaren sammanfaller
med springorna S, vrid avslutningsvis medurs till filtret
blockeras.
Följ instruktionerna i omvänd ordning vid nedmontering.
Sett tillbaka fettfiltren.

Byte av Lampor

Fig. 25

Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör
dem.

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel
eller liknande verktyg.

2. Ersätt den skadade lampan.
Använd endast halogenlampor 12V -20W max - G4, och

var noga med att inte vidröra lamporna.

3. Stäng plafonden igen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna är
korrekt iskruvade i sitt säte innan ni kontaktar det tekniska
servicekontoret.

69

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er udelukkende udviklet til brug i almindelige hjem.

Emhætten kan have et andet udseende i forhold til
modellen på tegninerne i denne vejledning. Vejledningen
til brug, vedligeholdelse og installering er dog uændret.
! Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,

overdragelse eller flytning skal man sørge for, at

vejledningen følger emhætten.
! Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.
! Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.
Bemærk: Komponenter mærket med symbolet “(*)” er
ekstraudstyr, der kun leveres til visse modeller, eller er ikke­leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.
Før der udføres nogen form for rengøring eller
vedligeholdelse, skal emhætten afbrydes fra elnettet ved at
trække stikket ud, eller ved at afbryde hovedafbryderen i
hjemmet.
Ved alle installations- og vedligeholdelsesindgreb skal der
bæres arbejdshandsker.
Apparatet må ikke benyttes af børn, eller af personer med
nedsatte sanseevner eller mentale færdigheder, eller uden
den nødvendige erfaring og kendskab, med mindre brugen
sker under opsyn eller vejledning fra en person der har
ansvaret for deres sikkerhed.
Børn skal holdes under opsyn, så de ikke får mulighed for at
lege med emhætten.
Emhætten må aldrig benyttes uden korrekt monteret rist!
Emhætten må ALDRIG benyttes som støtteoverflade, med
mindre dette er udtrykkeligt tilladt.
Lokalet skal have tilstrækkelig ventilation, når
køkkenemhætten anvendes samtidigt med andre apparater
der forbrænder gas eller andre brændstoffer.
Den opsugede luft må ikke ledes ind i rør, der anvendes til
udledning af røg fra apparater med forbrænding af gas eller af
andre brændstoffer.
Det er strengt forbudt at flambere under emhætten.
Brug af åben ild er farligt for filtrene og kan medføre brand, og
skal derfor altid undgås.
Friturestegning skal ske under opsyn for at forhindre, at den
overopvarmede olie bryder i brand.
De tilgængelige dele kan blive meget varme, når de benyttes
sammen med apparater til madlavning.
Hvad angår de nødvendige tekniske forholdsregler og
sikkerhedskrav for udledning af røg, skal alle reglementer fra
de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt
(MINDST EN GANG OM MÅNEDEN; overhold under alle
omstændigheder angivelserne i kapitlet om vedligeholdelse i
denne vejledning).
Manglende overholdelse af kravene for rengøring af
emhætten, og for udskiftning og rengøring af filtrene, medfører
brandfare.
Emhætten må hverken benyttes eller efterlades uden korrekt
indsatte lyspærer pga. fare for elektrisk stød.
Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,
skader eller brand forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.

70

Brug

Emhætten er udviklet til brug i den sugende udgave med
ekstern udledning eller i den filtrerende udgave med intern
recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til
samleflangen.
Aftræksrørets diameter skal svare til diameteren på
forbindelsesringen.
Obs! Udledningsrøret leveres ikke, og skal købes.
På den vandrette del skal røret have en let stigning (cirka 10°)
for at lette bortledning af luften udenfor lokalet.
Hvis emhætten er udstyret med kulfiltre, skal disse filtre
fjernes.
Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som
skal have en diameter, der passer til luftudsugningen
(studsflange).
Hvis rør og hul har en mindre diameter, forringes
udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse
hermed.

! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel

på kurven: 90°).

! Undgå drastiske ændringer i rørets tværsnit.
! Benyt et rør med så glat en inderside som muligt.
! Rørets materialer skal være godkendt i henhold til

reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften
sendes tilbage i lokalet. For at benytte emhætten i denne
udgave skal der monteres et supplerende filtreringssystem
baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under 65cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
Emhætten er udstyret med en speciel forsyningsledning; hvis
denne ledning beskadiges, skal den bestilles hos den tekniske
service.

Montering

Emhætten er udstyret med fastgørings-murplugs, der passer
til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge
sig med en kvalificeret tekniker for at sikre, at materialerne er
egnet og passer til vægtypen/lofttypen. Væggen/loftet skal
være tilstrækkelig robust til at bære emhættens vægt.

71

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i
køkkenet. Det anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning, og at udsugningen
efterlades tændt i yderligere cirka 15 minutter efter afslutning
af madlavningen.

a. Funktionskontrollampe.
b. Lyskontakt ON/OFF.
c. Motorens OFF-kontakt.
d. Valg af 1. hastighed (ved lidt damp og røg).
e. Valg af 2. hastighed (ved middel mængde af damp og røg).
f. Valg af 3. hastighed (ved megen damp og røg).

Vedligeholdelse

Obs! Inden der udføres nogen form for rengøring eller
vedligeholdelse skal emhætten afbrydes fra elnettet ved
at fjerne stikket fra stikkontakten, eller ved at afbryde
hjemmets hovedafbryder.

Rengøring

Emhætten skal rengøres jævnligt både på ydersiden og på
indersiden (mindst med samme frekvens som for
vedligeholdelse af fedtfiltrene). Ved rengøring skal man
anvende en klud fugtet med neutrale, milde rengøringsmidler i
flydende form.
Undgå brug af produkter indeholdende slibemidler BENYT

ALDRIG SPRIT!
Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der
henstilles således til, at instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for eventuel
beskadigelse af motoren, brande forårsaget af utilstrækkelig
vedligeholdelse af apparatet eller manglende overholdelse af
ovenstående instruktioner.

Fedtfilter

Fig. 9-24
Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om
måneden (eller når signaleringssystemet for filtermætning
angiver behovet – hvis denne funktion findes på den købte
model); filteret kan også vaskes i opvaskemaskine ved lave
temperaturer og med en kort opvaskecyklus.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive
misfarvet, men dette vil ikke have negativ indflydelse på dets
filtrerende egenskaber.
Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 23
Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af
komfuret og hyppigheden for rengøring af fedtfilteret.
Filterpatronen skal dog under alle omstændigheder skiftes
hvert fjerde måned (eller når indikatoren for mætning af filteret
angiver det, hvis en sådan indikator findes på modellen).
Kulfilteret kan IKKE vaskes eller genanvendes.
Fjern fedtfiltrene.
Montér filtrene til dækning af motoren.
Undersøg at dornene R på luftlederen svarer til slidserne S,
og drej derefter med uret, indtil der blokeres.
Ved afmontering bedes man følge modsatte fremgangsmåde.
Sæt fedtfiltrene på plads igen.

Udskiftning af lyspærerne

Fig. 25

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

1. Træk skærmen ud ved at lirke med en lille skruetrækker

eller lignende.

2. Udskift den beskadigede pære.
Benyt kun halogenpærer på 12V -20W max - G4, og sørg

for ikke at røre ved dem med hænderne.

3. Luk skærmen (snap-lås)

Hvis belysningen ikke fungerer, skal man kontrollere, at
lampen er korrekt indsat i fatningen, før der rettes
henvendelse til et servicecenter.

72

73 74 75

LIB0017646A Ed. 12/11
