USO DE SU LAVAVAJILLAS
9
11
12
12
Cuidados externos
12
15
16
16
17
18
19
Ubicación del dispositivo
19
Libre instalación
20
25
RESOLUCIÓN DE PROBLEMAS
29
DE
NOTA:
Revisar la sección de Sugerencias para la resolución de problemas le
ayudará a resolver algunos problemas comunes por usted mismo.
Si no puede resolver los problemas usted mismo, solicite ayuda de un
técnico profesional.
El fabricante, siguiendo una política de constante desarrollo y actualización
del producto, puede realizar modificaciones sin previo aviso.
Si está perdido o desactualizado, puede recibir un nuevo manual de usuario
del fabricante o vendedor responsable.
INFORMACIÓN DE SEGURIDAD
3
ADVERTENCIA
Cuando use su lavavajillas, siga las precauciones
que se detallan a continuación:
Este dispositivo está destinado a ser utilizado en
aplicaciones domésticas y similares, tales como:
- áreas de cocina para el personal en tiendas, oficinas y
otros entornos de trabajo;
- casas de campo;
- por clientes en hoteles, moteles y otros entornos
residenciales;
- ambientes tipo bed and breakfast.
Este aparato puede ser utilizado por niños a partir de 8
años y personas con capacidades físicas, sensoriales o
mentales reducidas o sin experiencia y conocimiento si
se les ha supervisado o instruido sobre el uso del
aparato de una manera segura y entienden los peligros.
Los niños no deben jugar con el aparato. La limpieza y el
mantenimiento por parte del usuario no deben ser
realizados por niños sin supervisión. (Para EN60335-1)
Este aparato no debe ser utilizado por
personas (incluyendo niños) con capacidades físicas,
sensoriales o mentales reducidas, o falta de experiencia
y conocimiento, a menos que hayan sido supervisadas o
instruidas sobre el uso del aparato por una persona
responsable de su seguridad. (Para IEC60335-1)
¡El material de embalaje puede ser peligroso para los niños!
4
Este aparato es solo para uso doméstico en interiores.
Para protegerse contra el riesgo de descarga eléctrica, no
sumerja la unidad, el cable o el enchufe en agua u otro líquido.
Desconecte antes de limpiar y realizar tareas de mantenimiento
en el aparato.
Use un paño suave humedecido con jabón suave y luego use
un paño seco para limpiarlo nuevamente.
Instrucciones de toma de tierra
Este aparato debe estar conectado a tierra. En caso de un
mal funcionamiento o avería, la conexión a tierra reducirá
el riesgo de una descarga eléctrica al proporcionar una
ruta de menor resistencia de la corriente eléctrica. Este
electrodoméstico está equipado con un enchufe conductor
de puesta a tierra.
El enchufe debe enchufarse a una toma de corriente
apropiada que esté instalada y conectada a tierra de
acuerdo con todos los códigos y ordenanzas locales.
La conexión incorrecta del conductor de puesta a tierra del
equipo puede provocar el riesgo de una descarga eléctrica.
Consulte con un electricista o técnico de mantenimiento
cualificado si tiene dudas sobre si el aparato está
correctamente conectado a tierra.
No modifique el enchufe provisto con el aparato si no
5
encaja en la toma de corriente.
Haga que un electricista cualificado instale una toma
de corriente adecuada.
No fuerce, siente o apoye sobre la puerta o la rejilla
del lavavajillas.
No opere su lavavajillas a menos que todos los
paneles estén colocados correctamente.
Abra la puerta con mucho cuidado si el lavavajillas
está funcionando, existe el riesgo de que salga agua.
No coloque objetos pesados ni se apoye en la puerta
cuando esté abierta. El aparato podría volcarse hacia
adelante.
Al cargar artículos para lavar:
1) Ubique los objetos afilados de tal forma que no
dañen el sello de la puerta;
2) Advertencia: los cuchillos y otros utensilios
con punta afilada deben cargarse en la cesta con
sus puntas hacia abajo o colocados en posición
horizontal.
Algunos detergentes para lavavajillas son
fuertemente alcalinos. Pueden ser extremadamente
peligrosos si se ingieren. Evite el contacto con la
piel y los ojos y mantenga a los niños alejados del
lavavajillas cuando la puerta esté abierta.
Compruebe que el cajetín con el detergente en
polvo esté vacío después de completar el ciclo de
lavado.
No lave artículos de plástico a menos que estén
6
marcados como "aptos para lavavajillas" o su
equivalente.
Para artículos de plástico no marcados, verifique las
recomendaciones del fabricante.
Use solo detergentes y agentes de enjuague
recomendados para su uso en un lavavajillas.
Nunca use jabón, detergente para la ropa o detergente
para el lavado de manos en su lavavajillas.
La puerta no debe dejarse abierta, ya que esto podría
aumentar el riesgo de tropiezos.
Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante o su agente de servicio o
una persona cualificada para evitar un peligro.
Durante la instalación, la fuente de alimentación no
debe doblarse o aplanarse de forma excesiva o
peligrosa.
No altere los controles.
El electrodoméstico debe estar conectado a la válvula
principal de agua con nuevos juegos de mangueras. Los
viejos juegos de manguera no deben ser reutilizados.
Para ahorrar energía, en el modo de espera, el aparato
se apagará automáticamente mientras no haya
ninguna operación en 15 minutos.
El número máximo de cubiertos para el lavado es 14.
La presión máxima permisible para el agua es de 1Mpa
La presión m ínima permisible para el agua es de
0.04MPa .
Eliminación de residuos
7
Para desechar el paquete y el electrodoméstico por
favor vaya a un centro de reciclaje. Antes, corte el
cable de alimentación y haga que el dispositivo de
cierre de la puerta quede inutilizable.
Los envases de cartón se fabrican con papel
reciclado y deben desecharse en la recolección de
papel desechado para reciclar.
Al asegurarse de que este producto se elimine
correctamente, ayudará a evitar posibles
consecuencias negativas para el medio ambiente y
la salud humana, que de lo contrario podrían ser
causadas por el manejo inapropiado de este
producto.
Para obtener información más detallada sobre el
reciclaje de este producto, comuníquese con la
oficina local de su ciudad y su servicio de
eliminación de desechos domésticos.
ELIMINACIÓN: No deseche este producto como
desecho municipal sin clasificar. La recolección
de tales desechos por separado para un
tratamiento especial es necesaria.
En base a la directiva europea 2012/19/UE de residuos de
aparatos eléctricos y electrónicos (RAEE), los
electrodomésticos no pueden ser arrojados en los
contenedores municipales habituales; tienen que ser
recogidos selectivamente para optimizar la recuperación y
reciclado de los componentes y materiales que los
constituyan, y reducir el impacto en la salud humana y el
medio ambiente. El símbolo del cubo de basura tachado se
marca sobre todos los productos para recordar al
consumidor la obligación de separarlos para la recogida
selectiva. El consumidor debe contactar con la autoridad
local o con el vendedor para informarse en relación a la
correcta eliminación de su electrodoméstico.
Descripción del producto
8
IMPORTANTE:
Para obtener el mejor rendimiento de su lavavajillas, lea todas las
instrucciones de funcionamiento antes de utilizarlo por primera vez.
Tubería interior
Brazo inferior pulverizador
Depósito de sal
Dispensador
Cesta de cubiertos
Soporte cuberteria
Aspersor superior
Cesto superior
Soporte tazas
NOTA:
Las imágenes son únicamente de referencia, los diferentes modelos
pueden ser distintos. Téngalo en cuenta
Ensamblaje del filtro
Cesto inferior
USO DE SU LAVAVAJILLAS
9
Antes de usar su lavavajillas:
Adentro Afuera
1. Ajuste el descalcificador de agua
2. Cargue la sal en el descalcificador
3. Cargue la cesta
4. Llene el dispensador
Consulte la sección 1 "Descalcificador de agua" de la PARTE II si necesita configurar el
ablandador de agua. Si necesita configurar el descalcificador de agua.
Cargar la sal en el descalcificador
NOTA:
Si su modelo no tiene ningún descalcificador de agua, puede omitir
esta sección. Siempre use sal para uso en el lavavajillas.
El depósito de de sal se encuentra debajo de la cesta inferior y
debe llenarse como se explica a continuación:
ADVERTENCIA
¡Solo use sal específicamente diseñada para el uso de lavavajillas!
Cualquier otro tipo de sal no diseñada especialmente para el uso en
lavavajillas, concretamente la sal de mesa, dañará el descalcificador de
agua. En caso de daños causados por el uso de sal inadecuada, el
fabricante no se responsabiliza por los daños causados.
Solo rellene con sal antes de poner en marcha un ciclo.
Esto evitará que los granos de sal o agua salada que se haya derramado
permanezcan en el fondo de la máquina por un período largo de tiempo
causando corrosión.
Siga los pasos de a continuación para agregar sal al lavavajillas:
10
1. Retire la cesta inferior y desatornille la tapa del depósito.
2. Coloque el extremo del embudo (suministrado) en el orificio y vierta
aproximadamente 1,5 kg de sal de lavavajillas.
3. Llene el depósito de sal hasta su límite máximo con agua. Es normal que salga una
pequeña cantidad de agua del depósito de sal.
4. Después de llenar el dpósito, vuelva a atornillar la tapa.
5. La luz de advertencia de sal se apagará después de que el depósito de sal se haya
llenado.
6. Inmediatamente después de llenar la sal en el depósito, se debe iniciar un programa
de lavado (sugerimos usar un programa corto). De lo contrario, el sistema de filtro, la
bomba u otras partes importantes de la máquina pueden dañarse con el agua salada.
Situaciones como esta, están fuera de garantía.
NOTA:
El depósito de sal solo debe rellenarse cuando la luz de advertencia de sal ( )
se encienda en el panel de control. Dependiendo de la rapidez de la disolución
de la sal, la luz de advertencia puede permanecer encendida aunque el
depósito de sal esté lleno. Si no hay luz de advertencia de falta de sal en el
panel de control (para algunos modelos), puede estimar cuándo se debe llenar
la sal en el descalcificador por los ciclos que ha funcionado el lavavajillas.
Si se derrama la sal, ejecute un prelavado o un programa rápido para
eliminarla.
Consejos
11
Ajustar la bandeja superior
Tipo 1:
La altura de la cesta superior se puede ajustar fácilmente para acomodar
platos más altos en la canasta superior o inferior.
Para ajustar la altura de la cesta superior, siga estos pasos:
Posición baja
1 2
3
Vuelva a colocar la cesta superior
en los rodillos superiores o inferiores.
Saca la cesta superior.
Tipo 2:
Para elevar la cesta a la posición
1
superior, levante la cesta hasta que
ambos lados estén a la misma altura.
La cesta se asegurará en su lugar.
Retire la cesta superior.
posición alta
4
Empuje la cesta superior.
Para bajar la cesta al nivel inferior,
2
las manillas y empuje la cesta hacia abajo.
presione
Plegando los estantes de las tazas
12
Para dejar espacio para los artículos más altos, suba los estantes de las tazas hacia
arriba. También puede quitarlos cuando no se requiera su uso.
Plegar las re
Las rejillas se usan para sostener platos y bandejas. Se pueden bajar para hacer
más espacio para artículos grandes.
jillas
elevar hacia arriba doblar hacia atrás
LIMPIEZA Y MANTENIMIENTO
13
Cuidados externos
La puerta y el sello de la puerta
Limpie los sellos de la puerta regularmente con un paño suave y húmedo para
eliminar los depósitos de alimentos.Cuando se carga el lavavajillas, los residuos de
comida y bebida pueden gotear en los lados de la puerta del lavavajillas. Estas
superficies están fuera del compartimento de lavado y los brazos de rociado no
vierten agua en esa zona. Cualquier depósito debe limpiarse antes de que se
cierre la puerta.
Panel de control
El panel de control debe limpiarse SOLAMENTE con un paño suave y húmedo.
ADVERTENCIA
Para evitar la penetración de agua en la cerradura de la puerta y los
componentes eléctricos, no use un limpiador en aerosol de ningún tipo.
Nunca use limpiadores abrasivos o estropajos en las superficies
externas porque pueden rayar la superficie. Algunas toallas de papel
también pueden rayar o dejar marcas.
Cuidados internos
Sistema de filtros
El sistema de filtrado en la base del compartimento de lavado retiene residuos
gruesos sobrantes del ciclo de lavado. Los residuos gruesos recogidos pueden
hacer que los filtros se obstruyan. Compruebe el estado de los filtros con
regularidad y límpielos, si es necesario, con agua corriente. Siga los siguientes
pasos para limpiar los filtros en el compartimento de lavado.
NOTA:
Las imágenes son solo para su referencia, el conjunto de filtros de su
aparato y los brazos roaciadores pueden diferir de la imagen.
Filtro grueso
14
Filtro principal
OpenOpen
Sostenga el filtro grueso y gírelo
1
en sentido antihorario para
desbloquear el filtro.
Levante el filtro hacia arriba y sáquelo
el lavavajillas.
3
Los restos de alimentos más grandes
se pueden limpiar enjuagando el filtro
con agua corriente.
Para una limpieza más completa, use
un cepillo de limpieza suave.
2
El filtro fino se puede quitar de la
parte inferior del conjunto del filtro.
El filtro grueso se puede quitar
del filtro principal suavemente
apretando las pestañas en la parte
superior y tirando de él.
4
Vuelva a montar los filtros en orden
inverso al del desmontaje, coloque
filtro y gírelo en sentido horario para
la flecha de cierre
Filtro fino
ADVERTENCIA
No apriete demasiado los filtros. Vuelva a colocar los filtros en secuencia de
forma segura, de lo contrario podría entrar suciedad en el sistema y causar un
bloqueo.
NUNCA use el lavavajillas sin los filtros en su lugar. El reemplazo incorrecto del
filtro puede reducir el nivel de rendimiento del electrodoméstico y dañar los platos
y utensilios.
Brazos rociadores:
15
Es necesario limpiar los brazos rociadores con regularidad, ya que los elementos
químicos del agua dura obstruirán los chorros y cojinetes del brazo rociador.
Para limpiar los brazos rociadores, siga las instrucciones a continuación:
Para quitar el brazo rociador superior,
1
mantenga la tuerca del centro quieta y
gire el brazo rociador en sentido
antihorario para extraerlo.
Lavar los brazos en agua tibia y
3
jabón y use un cepillo suave para
limpiar los chorros. Remplácelos
después de enjuagarlos a fondo.
Para quitar el brazo rociador inferior, tire
2
de el hacia arriba
Cuidados del lavavajillas
16
Precaución de heladas
Tome medidas de protección contra heladas en el lavavajillas en invierno.
Después de cada ciclo de lavado, opere de la siguiente manera:
1. Corte la corriente eléctrica al lavavajillas en la fuente de suministro.
2. Cierre el suministro de agua y desconecte la tubería de entrada de agua de la
válvula de agua.
3. Drene el agua de la tubería de entrada y de la válvula de agua. (Use un
recipiente para recoger el agua)
4. Vuelva a conectar la tubería de entrada de agua a la válvula de agua.
5. Retire el filtro en el fondo de la cuba y use una esponja para absorber el agua
en el sumidero.
Después de cada lavado
Después de cada lavado, cierre el suministro de agua al aparato y deje la puerta
ligeramente abierta para que la humedad y los olores no queden atrapados en el
interior.
Retire el enchufe
Antes de limpiar o realizar tareas de mantenimiento, siempre quite el enchufe de la
toma de corriente.
Sin disolventes ni limpieza abrasiva
Para limpiar el exterior y las piezas de goma del lavavajillas, no use disolventes ni
productos de limpieza abrasivos. Solo use un paño con agua tibia y jabón.
Para eliminar manchas de la superficie del interior, use un paño humedecido con
agua y un poco de vinagre o un producto de limpieza hecho específicamente para
lavavajillas.
Cuando no esté en uso durante mucho tiempo
Se recomienda que ejecute un ciclo de lavado con el lavavajillas vacío y luego
retire el enchufe de la toma, apague el suministro de agua y deje la puerta del
aparato ligeramente abierta. Esto ayudará a que los sellos de la puerta duren más y
evite que se formen olores dentro del aparato.
Mover el aparato
Si el electrodoméstico debe moverse, intente mantenerlo en posición vertical. Si es
absolutamente necesario, puede colocarse de espaldas.
Sellos
Uno de los factores que hacen que se formen olores en el lavavajillas es la comida
que queda atrapado en los sellos. La limpieza periódica con una esponja húmeda
evitará que esto acabe ocurriendo.
INSTRUCCIONES DE INSTALACIÓN
17
ADVERTENCIA
Peligro de Descarga Eléctrica
Desconecte la energía eléctrica
antes de instalar el lavavajillas. De
lo contrario, podría producirse la
muerte o una descarga eléctrica.
Atención
La instalación de las tuberías y equipos eléctricos debe ser realizada por profesionales.
Acerca de la conexión eléctrica
ADVERTENCIA
Por seguridad personal:
No use un cable de extensión o un enchufe
adaptador con este electrodoméstico.
Bajo ninguna circunstancia, corte o retire la
conexión a tierra del cable de alimentación.
Requisitos eléctricos
Consulte la etiqueta de clasificación para conocer el voltaje nominal y conecte el lavavajillas a
la fuente de alimentación adecuada. Utilice el fusible 10A / 13A / 16A requerido, fusible de
retardo o disyuntor recomendado y proporcione un circuito separado que sirva solo a este
electrodoméstico.
Conexión eléctrica
Asegúrese de que el voltaje y la frecuencia de la corriente correspondan a los de la placa de
características. Solo inserte el enchufe en una toma de corriente que esté conectada a tierra
correctamente. Si la toma eléctrica a la que debe conectarse el aparato no es apropiada para
el enchufe, reemplace el enchufe, en lugar de usar un adaptador o similar, ya que podrían
causar sobrecalentamiento y quemaduras.
Asegúrese de que exista una correcta conexión a tierra antes del uso
Abastecimiento de agua y drenaje
18
Conexión de agua fría
Conecte la manguera de suministro de
agua fría a un conector roscado de 3/4
(pulgadas) y asegúrese de que esté
bien sujeta en su lugar.
Si las tuberías de agua son nuevas o
no se han utilizado durante un período
prolongado de tiempo, deje correr el
agua para asegurarse de que el agua
esté limpia. Esta precaución es
necesaria para evitar el riesgo de que la
entrada de agua se bloquee y dañe el
aparato.
Acerca de la manguera de suministro de seguridad
La manguera de suministro de seguridad consiste en las paredes dobles. El sistema
de la manguera garantiza su intervención bloqueando el flujo de agua en caso de
que se rompa la manguera de suministro y cuando el espacio de aire entre la
manguera de suministro y la manguera corrugada exterior esté lleno de agua.
ADVERTENCIA
manguera de
suministro ordinario
manguera de
suministro de
seguridad
Una manguera que se conecta a un rociador del fregadero puede explotar si
se instala en la misma línea de agua que el lavavajillas. Si su fregadero tiene
uno, se recomienda desconectar la manguera y tapar el orificio.
Cómo conectar la manguera de suministro de seguridad
1. Tire de las mangueras de suministro de seguridad completamente fuera del
compartimiento de almacenamiento ubicado en la parte posterior del lavavajillas.
2. Ajuste los tornillos de la manguera de suministro de seguridad al grifo con
rosca de 3/4 pulg.
3. Encienda completamente el agua antes de encender el lavavajillas.
Cómo desconectar la manguera de suministro de seguridad
1. Apague el agua.
2. Desenrosque la manguera de suministro de seguridad del grifo.
Conexión de las mangueras de drenaje
19
Insert e la manguera de drenaje en una tubería de drenaje con un diámetro mínimo de 4
cm o déjela acceder al fregadero, asegurándose de evitar dobleces o que aplastamientos.
La altura de la tubería de drenaje debe ser inferior a 1000 mm. El extremo libre de la
manguera no debe sumergirse en agua para evitar el retroceso del mismo.
Fije con seguridad la manguera de drenaje en la posición A o en la posición B
Encimera
Parte posterior del lavavajillas
A
Manguera
de drenaje
Entrada de agua
Tubería de desagüe
Cable de red
B
MAX 1000mm
Cómo drenar el exceso de agua de las mangueras
Si el fregadero está 1000m más alto desde el suelo, el exceso de agua en
las mangueras no se puede drenar directamente en el fregadero. Será
necesario drenar el exceso de agua de las mangueras en un recipiente
adecuado que se mantenga afuera y más bajo que el fregadero.
Salida de agua
Conecte la manguera de drenaje de agua. La manguera de drenaje debe estar
correctamente instalada para evitar fugas de agua. Asegúrese de que la
manguera de drenaje de agua no esté doblada ni aplastada.
Manguera de extensión
Si necesita una extensión de manguera de drenaje, asegúrese de usar una
manguera de drenaje similar. No debe superar los 4 metros; de lo contrario, el
efecto de limpieza del lavavajillas puede verse afectado.
Conexión de sifón
La conexión de desechos debe estar a una altura inferior a 100 cm (máximo)
desde el fondo del plato. La manguera de drenaje de agua debe ser fija.
Ubicación del dispositivo
20
Coloque el aparato en la ubicación deseada. La espalda debe descansar contra
la pared y, los lados, a lo largo de los armarios o paredes adyacentes. El
lavavajillas está equipado con suministro de agua y mangueras de drenaje que
se pueden colocar a la derecha o la izquierda para facilitar la instalación.
Nivelación del dispositivo
Una vez que el electrodoméstico esté posicionado para la nivelación,
la altura del lavavajillas puede modificarse a través de
ajuste del nivel de atornillado de los pies. En cualquier caso, el aparato no debe
estar inclinado más de 2°.
NOTA:
Aplicar solo al lavavajillas de libre
instalación.
Libre instalación
Montaje entre armarios
existentes
La altura del lavavajillas, 845 mm, se ha
diseñado para permitir que la máquina se
instale entre armarios existentes de la
misma altura en cocinas modernas
instaladas. Los pies se pueden ajustar para
alcanzar la altura correcta.
La parte superior laminada de la máquina
no requiere ningún cuidado especial, ya que
es resistente al calor, a prueba de arañazos
y a prueba de manchas.
Debajo de la encimera
21
a
(Cuando se ajusta debajo de una encimera)
En la mayoría de las cocinas modernas instaladas,
b
hay una encimera debajo de la cual se instalan
armarios y electrodomésticos. En este caso, quite
la parte superior del lavavajillas desenroscando los
tornillos debajo del borde posterior de la parte
superior (a).
Atención
Después de retirar la parte superior del lavavajillas, los tornillos DEBEN volver a
atornillarse debajo del borde posterior de la parte superior (b).
La altura se reducirá a 815 mm, según lo previsto por el Reglamento Internacional
(ISO) y el lavavajillas se ajustará perfectamente debajo de la encimera.
Instalación incorporada (para el modelo de encastre )
Paso 1. Seleccionar la mejor ubicación para el lavavajillas
La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y
drenaje existentes y del cable de alimentación.
Ilustración de las dimensiones del mueble y la posición de instalación del lavavajillas.
1. Debe haber menos de 5 mm entre la parte superior del lavavajillas y el mueble y
la puerta exterior alineada con el mueble.
a
b
90 °
820mm820mm
580mm580mm
Líneas de entrada
electrica, de
suministro de agua y
drenaje
Espacio entre la parte inferior
del armario y el suelo
600 mm(para modelos de 60cm)
450 mm(para modelos de 45 cm)
90 °
8080
100100
2. Si el lavavajillas está encastrado en la esquina
22
del mueble
abra
,debe haber algo de espacio cuando se
la puerta.
Lavavajillas
puerta del
lavavajillas
Espacio mínimo
de 50 mm
NOTA:
Dependiendo de dónde se encuentre su toma de corriente, es posible que
tenga que hacer un agujero en el lado opuesto del armario.

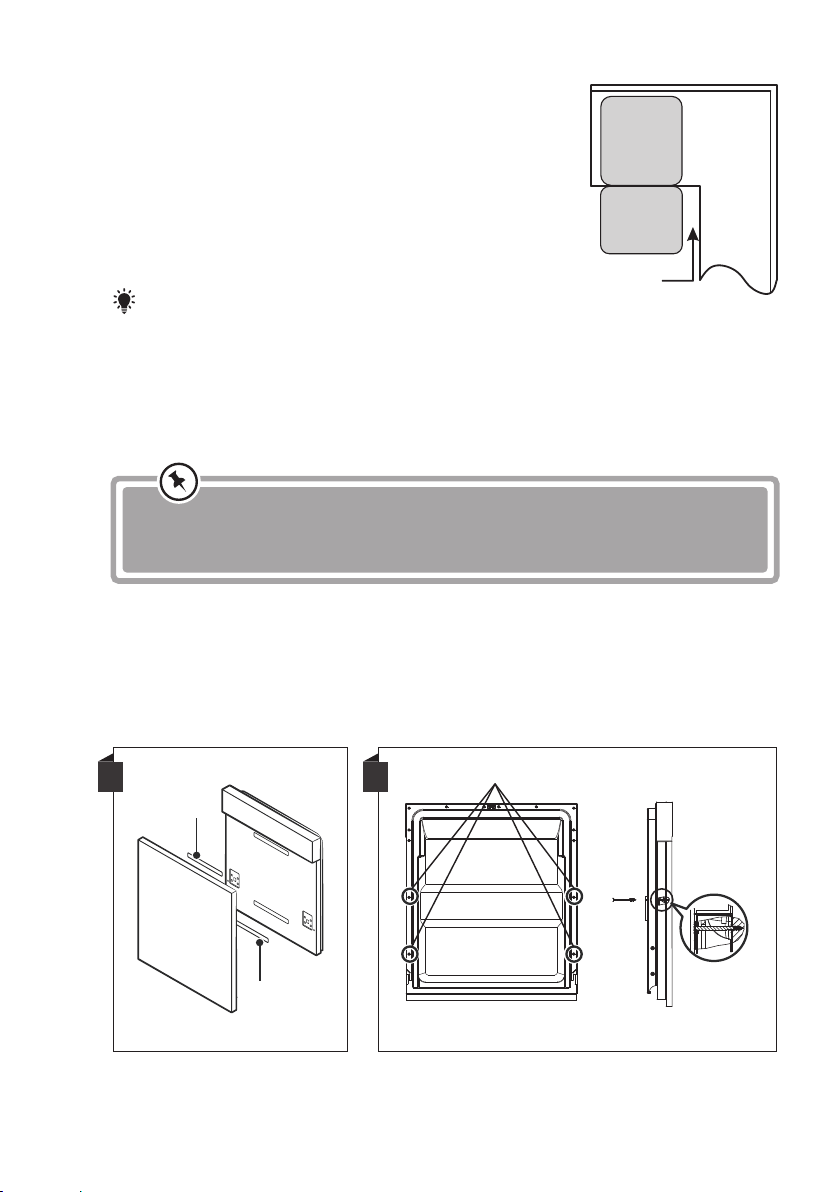

Paso 2. Dimensiones e instalación del panel estético
El panel de madera estético podría procesarse de acuerdo con el
planos de instalación.
Modelo semi integrado
El fijador A y el fijador B se separan, el fijador se coloca A en el panel de
madera estético y el fijador afieltrado B de la puerta exterior del lavavajillas
(consulte la figura A). Después de colocar el panel, fije el panel a la puerta
exterior mediante tornillos y pernos (consulte la figura B).
Armarios
A
pasador
pasador
1.Tome los cuatro tornillos cortos
B
2. Apriete los cuatro tornillos largos
Modelo totalmente integrado
23
Instale el gancho en el panel de madera estético y coloque el gancho en la
ranura de la puerta exterior del lavavajillas (vea la figura A). Después de colocar
el panel, fije el panel a la puerta exterior mediante tornillos y pernos (consulte la
figura B).
A
1.Quite los cuatro tornillos cortos
B
2. Coloque los cuatro tornillos largos
Paso 3. Ajuste de tensión del resorte de la puerta
1. Los resortes de la puerta se ajustan en la
fábrica a la tensión adecuada para la puerta
exterior. Si tiene instalado un panel de
madera estético, deberá ajustar la tensión
del resorte de la puerta. Gire el tornillo de
ajuste para mover el ajustador y tensar o
relajar el cable de acero.
2. La tensión del resorte de la puerta es
correcta cuando la puerta permanece
horizontal en la posición completamente
abierta, pero se eleva hasta el final con un
ligero movimiento de un dedo.
Paso 4. Pasos de instalación del lavavajillas
24
Consulte los pasos de instalación especificados en la instalación.
1. Fije la banda de condensación debajo de la superficie de trabajo del armario.
Asegúrese de que la banda de condensación esté alineada con el borde de la
superficie de trabajo. (Paso 2)
2. Conecte la manguera de entrada al suministro de agua fría.
3. Conecte la manguera de drenaje.
4. Conecte el cable de alimentación.
5. Coloque el lavavajillas en su lugar. (Paso 4)
6. Nivele el lavavajillas. Las patas traseras se pueden ajustar desde la parte frontal
del lavavajillas girando el tornillo en el medio de la base del lavavajillas. Para ajustar
las patas delanteras, use un destornillador plano y gire las patas delanteras hasta
que el lavavajillas esté nivelado. (Paso 5 al paso 6)
7. Instale la puerta del mueble en la puerta exterior del lavavajillas. (Paso 7 al paso
10)
8. Ajuste la tensión de los resortes de las puertas con una llave Allen girando en el
sentido de las agujas del reloj para apretar los resortes izquierdo y derecho de la
puerta. De lo contrario, podría dañar su lavavajillas. (Paso 11)
9. El lavavajillas debe estar asegurado en su lugar.
9
Paso 5. Nivelación del lavavajillas
25
El lavavajillas debe estar nivelado para el correcto funcionamiento de la cesta
para platos y el rendimiento del lavado.
1.
Coloque un nivel de burbuja en la puerta y en el riel dentro de la cuba como se
muestra para verificar que el lavavajillas esté nivelado.
Nivele el lavavajillas ajustando las tres patas niveladoras individualmente.
2.
3.
Cuando nivele el lavavajillas, preste atención para no dejar que el lavavajillas se
vuelque.
Verifique el nivel del
frente hacia atrás
Verifique el nivel de
lado a lado
NOTA:
La altura máxima de ajuste de los pies es de 50 mm.
RESOLUCIÓN DE PROBLEMAS
26
Antes de llamar al servicio técnico
Revisar los cuadros en las páginas siguientes puede evitarle llamar al servicio técnico.
Problema Causa posible ¿Qué hacer?
El lavavajillas no
se inicia
Fusible quemado, o
cortocircuito
La fuente de
alimentación no
está encendida.
La presión del agua
es baja
Reemplace el fusible o reinicie el
disyuntor. Retire cualquier otro
electrodoméstico que comparta el mismo
circuito con el lavavajillas.
Asegúrese de que el lavavajillas esté
encendido y que la puerta esté bien
cerrada. Asegúrese de que el cable de
alimentación esté enchufado correctamente
en la toma de corriente.
Verifique que el suministro de agua
esté conectado correctamente y que el
esté encendido.
La puerta del lavavajillas
no está bien cerrada.
Agua no
bombeada desde
el lavavajillas
Pompas de jabón Detergente incorrecto
Manguera de drenaje
retorcida o atrapada.
Filtro obstruido
Fregadero de
cocina atascado.
Asegúrese de cerrar la puerta
correctamente y engancharla.
Verifique la manguera de drenaje.
Compruebe el filtro grueso.
Verifique el fregadero de la cocina para
asegurarse de que esté drenando bien.
Si el problema es que el fregadero de la
cocina no está drenando, es posible que
necesite un fontanero en lugar de un
técnico para lavavajillas.
Use solo el detergente especial para
lavavajillas para evitar espuma. Si esto
ocurre, abra el lavavajillas y permita que
la espuma se evapore. Agregue 3,78
litros de agua fría al fondo del
lavavajillas. Cierre la puerta del
lavavajillas, luego seleccione cualquier
ciclo. Inicialmente, el lavavajillas drenará
el agua. Abra la puerta después de que
la etapa de drenaje esté completa y
verifique si la espuma ha desaparecido.
Repita si es necesario.
Problema Causa posible ¿Qué hacer?
27
Interior manchado
Película blanca en
la superficie interior
Hay manchas de
óxido en los
cubiertos
Abrillantador
derramado
Se puede haber
usado detergente
con colorante.
Minerales de agua
dura
Los artículos afectados
no son resistentes a la
corrosión.
No se ejecutó un
programa después de
agregar la sal de
lavavajillas. Los
restos de sal han
entrado en el ciclo de
lavado.
La tapa está
suelta.
Limpie siempre los derrames de
abrillantador inmediatamente.
Asegúrese de que el detergente no
tenga colorante.
Para limpiar el interior, use una
esponja húmeda con detergente para
lavavajillas y use guantes de goma.
Nunca use ningún otro limpiador que
no sea detergente para lavavajillas,
de lo contrario, puede causar espuma
Evite lavar artículos que no sean
resistentes a la corrosión en el
lavavajillas.
Siempre ejecute un programa de
lavado sin vajilla después de
agregar sal. No seleccione la
función Turbo (si está presente).
Verifique que la tapa del
descalcificador esté segura.
Ruido de algo
golpeando en el
lavavajillas
Ruido en el
lavavajillas
Ruido de algo
golpeando en
las tuberías de
agua
Los platos no
están limpios
Un brazo rociador está
golpeando contra un
artículo en una cesta
Los artículos de vajilla
están sueltos en el
lavavajillas.
Esto puede ser causado
por la instalación en el
sitio o por la sección
transversal de la tubería.
Los platos no se
cargaron correctamente.
El programa no fue lo
suficientemente eficaz.
Interrumpa el programa y
reorganice los elementos que
obstruyen el brazo rociador.
Interrumpa el programa y
reorganice los elementos de
la vajilla.
Esto no tiene influencia en la
función del lavavajillas. En
caso de duda, contacte a un
fontanero cualificado.
Vea las notas en "Carga y
descarga de su lavavajillas".
Seleccione un programa más intensivo.
Problema Causa posible ¿Qué hacer?
28
Los platos no
están limpios
Cristalería
empañado.
Aparecen manchas
blancas en platos y
vasos.
Marcas negras o
grises en los platos
No se dispensó
suficiente detergente.
Los artículos están
bloqueando el
movimiento de los
brazos rociadores.
La combinación del filtro
no está limpio o no está
correctamente colocado en
la base del compartimento
de lavado. Esto puede
causar que los chorros del
brazo rociador se bloqueen.
Combinación de
agua blanda y
demasiado
detergente.
El área de agua dura
puede causar
depósitos de cal.
Utensilios de aluminio
se han frotado contra
los platos
Use más detergente o
cambie su detergente.
Reorganice los elementos para
que el brazo pulverizador pueda
girar libremente.
Limpie y / o ajuste el filtro
correctamente. Limpie los
chorros del brazo rociador.
Use menos detergente si tiene
agua blanda y seleccione un
ciclo más corto para lavar el
material de vidrio y limpiarlo.
Agregue más detergente.
Use un limpiador abrasivo
suave para eliminar esas
marcas.
El detergente se dejó
en el dispensador
Los platos no
están limpios
Los platos bloquean el
dispensador de detergente
Recargar los platos adecuadamente
Carga incorrecta Cargue el lavavajillas como se
sugiere en las instrucciones.
Los platos se
retiran
demasiado pronto
No vacíe su lavavajillas
inmediatamente después del lavado.
Abra la puerta ligeramente para que
salga el vapor. No saque los platos
hasta que la temperatura interior sea
segura para tocar. Descargue primero
la cesta inferior para evitar que caiga
agua de la cesta superior.
Problema
29
Los platos no
están limpios
Posible causa ¿Qué hacer?
Se ha
seleccionado un
programa
equivocado.
Con un programa corto, la
temperatura de lavado es menor,
disminuyendo el rendimiento de
limpieza. Elija un programa con un
largo tiempo de lavado.
Uso de cubiertos
con un
recubrimiento de
baja calidad.
El drenaje de agua es más difícil con
estos artículos. Cubiertos o platos de
este tipo no son adecuados para lavar
en el lavavajillas.
$"3("/%0$&4504%&
30
"$6&3%0$0/
DFTUBTVQFSJPS
22
55
33
66
44
$FTUBJOGFSJPS
22
1111 77
22
33
1313
1414
33
33
1111
1010
1212 77 99
44
11
88
77
EN60436:
Número
1
2
3
4
5
6
Número
7
8
9
10
11
12
13
14
15
Platos de postre
Platos llanos
Platos hondos
Fuente oval
Platos de postres de melamina
Cuencas de melamina
Cuencas de cristal
Cuencas de postre
Cesto para cubiertos
Item
Tazas
Platos
Vasos
Cuencos
Bandeja del horno
Ollas
Item
1212
5FSDFSBCBOEFKB
31
66
66
22
3
ůƉĞƐŽƚŽƚĂůĞƐŝŶĨĞƌŝŽƌĂϭϱ
4.
$FTUPEFDVCJFSUPT
1
3
2 6
4
44
ŬŐ
IN
44
77
55 55 55 55 55 55
5
44 44 44
11 11 11 11
55 55
11
55 55
44 44 44 44
11 11 11 11 11
11
11 11 11
22 22 22 22
33 33 33 33
55 55 55
55
44
Número
7
8
88
4444444444
1
2
3
Item
Cuchara de sopa
Tenedor
Cochillo
Información para pruebas de
comparabilidad según EN 60436
Capacidad: 14 ajustes de posición
Posición superior de la cesta: posición
inferior Programa: ECO Configuración
del abrillantador:
suavizante: H3
0D[
4
5
6
7
8
Cuchara de café
Cuchara de postre
Cuchara de servir
Tenedor de servir
Cuchara de salsa
CONTENIDO
USO DE SU LAVAVAJILLAS
4
Panel de control
4
Descalcificador de agua
6
Preparación y carga de platos
7
Función del agente de abrillantado y detergente
10
Llenar el depósito de agente de abrillantado
11
Llenar el dispensador de detergente
12
13
PROGRAMANDO EL LAVAVAJILLAS
Tabla de ciclos de lavado
13
Inicio de un ciclo de lavado
15
Cambio del programa en medio de ciclo
15
¿Olvidó agregar un plato?
16
17
CÓDIGOS DE ERROR
18
INFORMACIÓN TÉCNICA
NOTA:
Si no puede resolver los problemas por sí mismo, solicite ayuda a un
técnico profesional.
El fabricante, siguiendo una política de desarrollo y actualización
constante del producto, puede realizar modificaciones sin previo aviso.
Si se pierde o está desactualizado, puede recibir un nuevo manual de
usuario del fabricante o proveedor responsable.
GUÍA RÁPIDA PARA EL USUARIO
2
Lea el contenido correspondiente en el manual de instrucciones para
conocer el método de operación detallado.
1
Instalar el lavavajillas
(Por favor verifique la sección 5 “INSTRUCCIONES DE
INSTALACIÓN” de la PARTE Ⅰ: Versión Genérica.)
2
Eliminar los residuos más
grandes en cubiertos y vajilla.
4
Llenar el dispensador
Dentro
Cargar las cestas
3
5
Seleccionar un programa
y poner en marcha el
lavavajillas.
Fuera
USO DEL LAVAVAJILLAS
3
Panel de control
1 2 3 3 4 5 6 78 910
Operación (botón)
1 Encendido
Programa
2
Retraso - / +
3
Bloqueo para
4
niños
5
Media carga
Opción
6
7
Inicio / Pausa
Presione este botón para encender su lavavajillas.
Presione este botón para seleccionar el programa de lavado
apropiado, el indicador correspondiente se encenderá.
Presione el botón para agregar o disminuir el tiempo de
retraso, se puede definir un retraso máximo de 24 horas.
Esta opción le permite bloquear los botones en el panel de control,
para que los niños no puedan encender accidentalmente el lavavajillas
presionando los botones en el panel. Solo el botón de encendido
permanece activo.
Cuando tenga alrededor o menos de la mitad de la vajilla
completa para lavar, puede elegir esta función para ahorrar
energía y agua.
Presione el botón para seleccionar una función, el indicador
correspondiente se encenderá.
Presione el botón para iniciar el programa de lavado
seleccionado o pausar el programa de trabajo.
Display
4
Auto
Detección automática de lavado, para vajilla con poca,
media o mucha suciedad, con o sin alimentos secos.
Intensivo
Para la vajilla más sucia y las ollas normalmente sucias,
sartenes, platos, etc. Con alimentos secos.
Whisper
Menor ruido y normalmente consumo de energía, utilizado
para lavado por la noche.
Programa
8
9
Función
ECO
Este es el programa estándar adecuado para normalmente
cargas sucias, como ollas, platos, vasos y sartenes sucias.
1 hora
Para cargas con suciedad normal que necesitan un lavado
rápido.
Auto-Limpieza(Mantenimiento)
Este programa proporciona una limpieza efectiva del
propio lavavajilas.
Remojo
Para enjuagar los platos que planea lavar más tarde ese día.
Express
Reduce el tiempo del programa. (Sólo puede ser
utilizado con Intensivo, Whisper, ECO, 1 hora).
Secado Extra
Para secar la vajilla más completamente.
(Solo se puede utilizar con Intensivo, Universal,
ECO, Glass, 1 hora).
Display
5
Grifo
Si el indicador “ ” está encendido, significa que el grifo de agua está
cerrado.
Abrillantador
Si el indicador" " está encendido, significa que el nivel de
abrillantador del lavavajillas está bajo y requiere una recarga.
Screen610
Sal
Si el indicador " " está encendido, significa que el nivel del
lavavajillas está bajo en sal de lavavajillas y debe rellenarse.
Muestra el tiempo de duración del programa, el código de error y el
lavado principal.
temperatura,
Descalcificador
6
El descalcificador de agua se debe configurar manualmente, usando el disco de
dureza del agua. El descalcificador de agua está diseñado para eliminar
minerales y sales del agua, lo que podría tener un efecto perjudicial o adverso
en el funcionamiento del aparato. Cuantos más minerales hay, más dura es el
agua. El descalcificador debe ajustarse de acuerdo con la dureza del agua en
su área. Su Autoridad de Agua local puede aconsejarle sobre la dureza del
agua en su área.
Ajuste del consumo de sal.
El lavavajillas está diseñado para permitir el ajuste de la cantidad de sal
consumida en función de la dureza del agua utilizada. Con ello se pretende
optimizar y personalizar el nivel de consumo de sal.
Siga los pasos a continuación para ajustar el consumo de sal.
1.Cierre la puerta y encienda el aparato;
2.Presione el botón Programa durante más de 5 segundos para iniciar el ajuste del
descalcificador de agua. dentro de los 60 segundos después de presionar el botón de
encendido;
3.Pulse el botón Programa para seleccionar el ajuste adecuado de acuerdo con su entorno, los
ajustes cambiarán en la siguiente secuencia:
H3-> H4-> H5-> H6-> H1-> H2-> H3;
4.No haga ninguna operación durante 5 segundos o presione el botón de Encendido para
completar el ajuste y salir del modo de configuración.
DUREZA DEL AGUA
Alemán
dHdH
0 - 5
6 - 11
12 - 17
18 - 22
23 - 34
35 - 55
Francés
fH fH
0 - 9
10 - 20
21 - 30
31 - 40
41 - 60
61 - 98
Británico
ClarkeClarke
0 - 6
7 - 14
15 - 21
22 - 28
29 - 42
43 - 69
Mmol/lMmol/l
0 - 0.94
1.0 - 2.0
2.1 - 3.0
3.1 - 4.0
4.1 - 6.0
6.1 - 9.8
Nivel de descalcificador de agua
H1
H2
H3
H4
H5
H6
Consumo de sal
g/ciclo
0
9
12
20
30
60
1 ° dH = 1.25 ° Clarke = 1.78 ° fH = 0.178 mmol / l
La configuración de fábrica: H3
Póngase en contacto con su junta de agua local para obtener información sobre
la dureza de su suministro de agua.
Consulte la sección 3 "Carga de la sal en el suavizante" de la PARTE
7
Ⅰ: Versión genérica, si su lavavajillas carece de sal.
NOTA:
Si su modelo no tiene ningún descalcificador de agua, puede omitir esta
sección.
Descalcificador de agua
La dureza del agua varía de un lugar a otro. Si se utiliza agua dura en el
lavavajillas, se formarán depósitos en los platos y utensilios.
El aparato está equipado con un descalcificador especial que utiliza un
recipiente de sal diseñado específicamente para eliminar la cal y los minerales
del agua.
Preparación y carga de platos
Considere comprar utensilios que estén identificados como aptos para lavavajillas.
Para artículos particulares, seleccione un programa con la temperatura más baja posible.
Para evitar daños, no saque los vasos y cubiertos del lavavajillas inmediatamente
después de que el programa haya terminado.
Para lavar los siguientes cubiertos / platos.
No son adecuados
Cubiertos con mangos de madera, porcelana de cuerno o nácar
Artículos de plástico que no son resistentes al calor
Cubiertos más viejos con partes encoladas que no son resistentes a la
temperatura. Utensilios con etiquetas adhesivas que pueden bloquear el filtro
Artículos de peltre o cobre
Utensilios de cristal vulnerable
Artículos de acero sujetos a oxidación.
Platos de madera
Artículos hechos de fibras sintéticas.
Son de idoneidad limitada.
Algunos tipos de vidrios pueden volverse opacos después de un gran número
de lavados. Las piezas de plata y aluminio tienen tendencia a decolorarse
durante el lavado. Los patrones de esmalte pueden desvanecerse si se lavan
a máquina con frecuencia.
Recomendaciones para cargar el lavavajillas.
8
• Raspe las cantidades grandes de comida sobrante. Ablande los restos de
alimentos quemados en sartenes. No es necesario enjuagar los platos con
agua corriente.
Para obtener el mejor rendimiento del lavavajillas, siga estas pautas de
carga. (Las características y el aspecto de las cestas y cestas para
cubiertos pueden variar de su modelo).
Coloque los objetos en el lavavajillas de la siguiente manera:
• Los artículos como tazas, vasos, ollas / sartenes, etc. orientados hacia
abajo.
• Los artículos curvos, o los que tienen rebajes, deben cargarse de manera
inclinada para que el agua pueda escurrirse.
• Todos los utensilios deben estar apilados de forma segura para no
volcarse.
• Todos los utensilios deben colocarse de manera que los brazos rociadores
puedan girar libremente durante el lavado.
• Cargue artículos huecos, como tazas, vasos, sartenes, etc. con la abertura
hacia abajo para que el agua no pueda acumularse en el recipiente o en
una base profunda.
• Los platos y artículos de cubertería no deben estar uno dentro del otro, ni
taparse unos con otros. Para evitar daños, los vasos no deben tocarse.
• La cesta superior está diseñada para contener vajillas más delicadas y
ligeras, como vasos, tazas de café y té.
• ¡Los cuchillos de hoja larga cargados en posición vertical son un peligro
potencial!
• Los artículos largos y / o afilados de los cubiertos, como los cuchillos para
trinchar, deben colocarse horizontalmente en la cesta superior.
• Por favor, no sobrecargue su lavavajillas. Esto es importante para obtener
buenos resultados y para un consumo razonable de energía.
NOTA:
Los artículos muy pequeños no deben lavarse en el lavavajillas ya que
podrían caerse fácilmente de la cesta.
Retirada de la vajilla
Para evitar que el agua gotee de la cesta superior a la cesta inferior, le
recomendamos que primero vacíe la cesta inferior y luego la cesta superior.
ADVERTENCIA
¡Los artículos estarán calientes! Para evitar daños, no saque los
vasos y cubiertos del lavavajillas durante aproximadamente 15
minutos después de que el programa haya finalizado.
Carga de la cesta superior
9
La cesta superior está diseñada para aguantar la vajilla más delicada y
ligera como vasos, tazas de café y té y platillos,
así como platos, tazones pequeños y sartenes
poco profundas (siempre que no estén muy sucias).
Coloque los platos y utensilios de cocina para que no sean movidos por
el brazo pulverizador.
Carga de la cesta inferior
Le sugerimos que coloque en la cesta inferior los artículos grandes y los más
difíciles de limpiar: ollas, sartenes, tapas, platos y fuentes para servir,
como se muestra en la siguiente figura. Es preferible colocar
platos de servir y tapas en el lado de las rejilla en orden
para evitar bloquear la rotación del brazo rociador superior.
El diámetro máximo aconsejado para platos frente al
dispensador de detergente es de 19 cm, esto no impide su
apertura.
Carga de la cesta de cubiertos
Los cubiertos deben colocarse en el estante de los cubiertos separados unos
de otros en las posiciones apropiadas. Asegúrese de que los utensilios no se
aniden juntos, ya que esto puede causar un mal funcionamiento.
ADVERTENCIA
No permita que ningún artículo se
extienda a través del fondo.¡Siempre
cargue utensilios afilados con la punta
afilada hacia abajo!
Para obtener el mejor efecto de lavado, consulte las opciones de
carga estándar en la última sección de la PARTE Ⅰ: Versión genérica
Función del agente de de abrillantado y detergente
10
El agente de abrillantado se libera durante el enjuague final para evitar que el agua
forme gotas en sus platos, lo que puede dejar manchas y rayas. También mejora el
secado al permitir que el agua salga de los platos. Su lavavajillas está diseñado
para usar un agente de abrillantado líquido.
ADVERTENCIA
Utilice únicamente un agente de abrillantado de marca para lavavajillas.
Nunca llene el dispensador de agente de abrillantado con ninguna otra
sustancia (por ejemplo, agente de limpieza para lavavajillas, detergente
líquido). Esto dañaría el aparato.
Cuándo rellenar el abrillantador
La regularidad de la necesidad de rellenar el dispensador depende de la
frecuencia con la que se lavan los platos y del ajuste de abrillantador utilizado.
El indicador de abrillantador ( ) se encenderá cuando se necesite más abrillantador.
No llene demasiado el dosificador de abrillantador.
Función del detergente.
Los ingredientes químicos que componen el detergente son necesarios para eliminar,
aplastar y eliminar toda la suciedad del lavavajillas. La mayoría de los detergentes de
calidad comercial son adecuados para este propósito.
ADVERTENCIA
Uso correcto del detergente
Utilice únicamente detergentes hechos específicamente para lavavajillas.
Mantenga su detergente fresco y seco.
No ponga detergente en polvo en el dispensador hasta que esté listo para
lavar platos
¡El detergente para lavavajillas es corrosivo! Mantenga el
detergente para lavavajillas fuera del alcance de los niños.
Llenar el depósito de agente de abrillantado
11
1
Retire la tapa del depósito de
abrillantador levantando el asa.
2
Vierta el abrillantador en el
dispensador, tenga cuidado de no
rebasar el depósito.
3
Cierre la tapa después.
Ajuste del depósito para el abrillantador
Para lograr un mejor rendimiento en el secado con menos abrillantador, el
lavavajil-las se ha diseñado para que el usuario ajuste su consumo. Siga los
siguientes pasos: .
1.
Encienda el electrodoméstico.
2.
Dentro de los 60 segundos posteriores al paso 1, presione el botón Inicio/Pausa
durante más de 5 segundos, y luego presione el botón de inicio diferido para
acceder al ajuste, el indicador de abrillantador parpadea con frecuencia de 1Hz.
3.
Presione el botón Inicio/Pausa para seleccionar el conjunto adecuado de acuerdo
con sus hábitos de uso, los conjuntos cambiarán en la siguiente secuencia:
D1->D2->D3->D4->D5->D1.
Cuanto mayor sea el número, más abrillantador usa el lavavajillas.
4.
Si no realiza ninguna operación durante 5 segundos o pulsa el botón de encendido
saldrá del ajuste y el proceso se habrá realizado correctamente.
Llenar del dispensador de detergente
12
1
AA
Sliding it to the right
2
B
Press down
2
Agregue detergente en la cavidad
más grande (A) para el ciclo de
lavado principal.
Para un mejor resultado de limpieza,
especialmente si hay elementos muy
sucios, vierta una pequeña cantidad
de detergente sobre la puerta.
El detergente adicional se activará
durante la fase de pre-lavado.
Por favor seleccione el modo abierto
1
de acuerdo con la situación actual
1.
Abra la tapa deslizando la pestaña del
dispensador.
2.
Abra la tapa presionando hacia abajo la
pestaña del dispensador.
3
Cierre la tapa deslizándola al
frente y luego presiónela.
NOTA:
Tenga en cuenta que, dependiendo de la suciedad del agua, la configuración
puede ser diferente.
Observe las recomendaciones del fabricante en el paquete de detergente.
PROGRAMANDO EL LAVAVAJILLAS
13
Tabla de ciclos de lavado
La siguiente tabla muestra qué programas son mejores según el nivel de suciedad y
cuánto detergente se necesita. También muestra información variada sobre los
programas.
() Significa: es necesario rellenar el dispensador de abrillantador.
Programa
Intensive
Whisper
(*EN60436)
Ciclo
Pre-lavado(45℃)
Lavado(55-65℃)
Abrillantado
Abrillantado(60-6 5℃)
Secado
Pre-lavado(50℃)
Lavado(65℃)
Abrillantado
Abrillantado
Abrillantado(65℃ )
Secado
Pre-lavado(35℃)
Lavado(60℃)
Abrillantado
Abrillantado
Abrillantado(65℃ )
Secado
Lavado(45℃)
Abrillantado
Abrillantado(60 ℃)
Secado
Detergente
4/18g
1or2pieces
4/18g
1or2pieces
4/18g
1or2pieces
22g
1or2pieces
Tiempo(min)
85-150
205
270
220 0.951
Energía
(Kwh)
0.921-1.312
1.597
1.323 14.6
Agua
(L)
11.0-15.0
17.8
11.0
Abrillantador
Pre-lavado(35℃)
Lavado(60℃)
Abrillantado
Abrillantado(60℃ )
Secado
4/18g
1or2pieces
60
1.146 15.0
Program
14
Description
Of Cycle
Pre-lavado
Lavado(70℃
Abrillantado
Abrillantado(70 ℃)
Secado
)
Detergent
Pre/Main
4/18g
1or2pieces
Running
Time(min)
145
Energy
(Kwh)
1.195
Water
(L)
15.1
Rinse
Aid
Pre-lavado
NOTE:
:
This program is the test cycle. The information for comparability test in
(*EN60436)
accordance with EN60436.
/
15
0.016
4.1
Inicio de un ciclo de lavado
15
1. Saque la cesta inferior y superior, cargue los platos y empújelos hacia atrás.
Se recomienda cargar primero la cesta inferior y luego la superior.
2. Vierta
3. Inserte el enchufe en la toma de corriente. La fuente de alimentación está
especificada la última página "Ficha de producto". Asegúrese de que el suministro
de agua esté abierto a la presión máxima.
4. Cierre la puerta, presione el botón de Encendido, para encender la máquina.
5. Elija un programa, la luz indicadora se encenderá. Luego presione el botón Inicio /
Pausa, el lavavajillas comenzará su ciclo.
el detergente.
Cambio del programa en medio del ciclo
Un ciclo de lavado solo se puede cambiar si ha estado funcionando por un corto
periodo de tiempo, de lo contrario, es posible que el detergente ya se haya liberado
y que el lavavajillas ya haya drenado el agua de lavado. Si este es el caso, se debe
reiniciar el lavavajillas y se debe rellenar el dispensador de detergente. Para
restablecer el lavavajillas, siga las instrucciones a continuación:
Presione el botón Inicio / Pausa para pausar el lavado.
1.
Presione el botón de Programa por más de 3 segundos - el programa se cancelará.
2.
Presione el botón Programa para seleccionar el programa deseado.
3.
Presione el botón de Inicio / Pausa, después de 10 segundos, el lavavajillas comenzará
4.
a funcionar.
3 seg
¿Olvidó agregar un plato?
16
Se puede agregar un plato olvidado en cualquier momento antes de que se abra el
dispensador de detergente. Si este es el caso, siga las siguientes instrucciones:
Presione el botón Inicio / Pausa para pausar el lavado.
1.
Espere 5 segundos y luego abre la puerta.
2.
Añada los platos olvidados.
3.
Cierre la puerta.
4.
Presione el botón de Inicio / Pausa después de 10 segundos, el lavavajillas comenzará
5.
funcionar.
Tras 5 seg
ADVERTENCIA
Es peligroso abrir la puerta a mitad
del ciclo, ya que el vapor caliente
puede quemarle.
a
CÓDIGOS DE ERROR
17
Si hay un mal funcionamiento, el lavavajillas mostrará códigos de error para identificarlos:
Códigos
E1
E3
E4
Ed
Significado
Mayor tiempo de entrada.
No se alcanza la
temperatura requerida.
Desbordamiento
Fallo de comunicación
entre PCB principal con
pantalla PCB.
Posibles causas
Los grifos no se abren, la entrada de
agua está restringida o la presión
del agua es demasiado baja.
Mal funcionamiento del elemento calefactor.
Algún elemento de lavavajillas
tiene fugas.
Circuito abierto o rotura de
cableado para la comunicación.
ADVERTENCIA
Si se produce un desbordamiento, apague el suministro de agua principal antes de
llamar al servicio técnico.
Si hay agua en la bandeja de la base debido a un llenado excesivo o una pequeña
fuga, debe eliminarse el agua antes de volver a encender el lavavajillas.
INFORMACIÓN TÉCNICA
18
Alto (H)
1
D1D
845mm
D2D 2
WW
H
H
Ancho (W)
Profundidad (D1)
Profundidad (D2)
598mm
600mm (puerta cerrada)
1175mm (puerta abierta 90°)
Ficha de producto (EN60436)
19
Nombre o marca comercial:
Dirección del proveedor:
Modelo:
DFS 46710 WH DFS 46710 SS
TEKA
O, 17 / 39011 / SANTANDER / ESPAÑA
C/ CAJ
Parámetros generales del producto:
Parámetro Valor
Capacidad nominala ( ) (ps)
a
EEI ( )
Índice de rendimiento de limpieza
a
( )
14
55,9
1,13
Consumo de energía en
kWh [por ciclo], basado en
el programa eco usando
llenado de agua fría. El
0,951
consumo de energía real
dependerá de cómo se
utilice el aparato.
Duración programa a( ) (h:min)
Emisiones de ruido acústico
a
aéreo ( ) (dB(A) re 1 pW)
Modo apagado (W)
Inicio diferido (W) ( si corresponde)
3:40
47
0,49
1,00
Parámetro Valor
Dimensiones en cm
a
( )
a
Clase de eficiencia energética ( )
Índice de rendimiento de secado
Consumo de agua en litros
[por ciclo], basado en el
programa eco. El consumo
real de agua dependerá de
cómo se utilice el aparato y
de la dureza del agua.
Tipo
Clase de emisión de ruido
acústico aéreo ( )
a
Modo de espera (W)
Espera en red (W) (si
corresponde)
Duración mínima de la garantía ofrecida por el proveedor b( ):
Información adicional:
Enlace web al sitio web del proveedor, donde se encuentra la información del punto 6 del anexo II del
Reglamento (UE) 2019/2022 de la Comisión (1) (b): www.easelectric.es
E ( )
84,5
59,8
60,0
c
Alto
Ancho
Fondo
1,07
11,0L
Libre instalación
c
C ( )
N/A
N/A
a
( ) para el programa eco.
(b) los cambios en estos elementos no se considerarán relevantes a los efectos del párrafo
4 del Artículo 4 del Reglamento (UE) 2017/1369.
(c) si la base de datos de productos genera automáticamente el contenido definitivo de esta
celda, el proveedor no deberá ingresar estos datos.
(1) Reglamento (UE) 2019/2022 de la Comisión, de 1 de octubre de 2019, por el que se establecen
requisitos de diseño ecológico para lavavajillas domésticos de conformidad con la Directiva 2009/125 /
CE del Parlamento Europeo y del Consejo que modifica el Reglamento (CE) n.o 1275/2008 de la
Comisión y por el que se deroga el Reglamento (UE) nº 1016/2010 de la Comisión (véase la página 267
del presente Diario Oficial).
www.teka.com
Loading...
