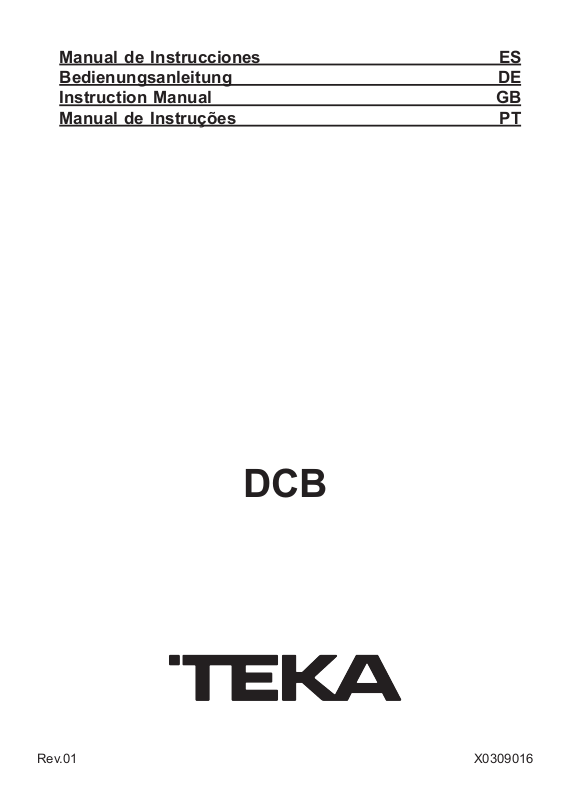

Manual de Instrucciones ES
Bedienungsanleitung DE
Instruction Manual GB
Manual de Instruções PT
DCB
Rev.01 X0309016
Estimado cliente:
Le felicitamos por su elección.Estamos seguros
que este aparato, moderno, funcional y práctico,
construido con materiales de primera calidad, ha
de satisfacer plenamente sus necesidades.
ES
Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la campana
por primera vez, a fin de obtener el máximo
rendimiento del aparato y evitar aquellas averías
que pudieran derivarse de un uso incorrecto,
permitiéndole además solucionar pequeños
problemas.
Para obtener un rendimiento óptimo el conducto
al exterior no deberá ser superior a CUATRO
METROS, tener más de dos ángulos de 90°, y su
diámetro debe ser al menos Ø120.
Instrucciones de Seguridad
•Desconecte el aparato antes de
realizar cualquier manipulación en su
interior. p.ej. durante la limpieza o el
mantenimiento.
•La acumulación excesiva de grasa en
la campana y filtros metálicos origina
riesgo de incendio y goteo, es por
ello necesario lavar el interior de la
campana y los filtros metálicos una
vez al mes como mínimo.
•Este aparato pueden utilizarlo niños
con edad de 8 años y superior y
personas con capacidades físicas,
sensoriales o mentales reducidas o
falta de experiencia y conocimiento,
si se les ha dado la supervisión o
formación apropiadas respecto al uso
del aparato de una manera segura y
comprenden los peligros que implica.
Los niños no deben jugar con el
aparato.La limpieza y el mantenimiento
a realizar por el usuario no deben
realizarlos los niños sin supervisión.
•Se deben cumplir los reglamen-
tos respecto a las instalaciones
eléctricas.
•Compruebe que la tensión y
frecuencia de la red corresponden con
las indicadas en la etiqueta situada
en el interior de la campana. Debe
conectarse a una buena toma de
tierra (excepto los aparatos de clase
II, marcados con en la placa de características
).
•Para la instalación se deben
incorporar medios de desconexión
total a la instalación fija, de acuerdo
con las reglamentaciones de
instalación(adecuado a la intensidad
a soportar y con una apertura mínima
entre contactos de 3 mm) bajo las
condiciones de categoría III de
sobretensión, para la desconexión
en casos de emergencia, limpieza o
cambio de la lámpara.En ningún caso
el cable de toma de tierra podrá pasar
por este interruptor.Este interruptor
se puede sustituir por una clavija de
enchufe, siempre que esté accesible
en un uso normal.
•Si el cable de alimentación está
dañado, debe ser sustituido por el
fabricante, por su servicio postventa o
por personal cualificado con el fin de
evitar un peligro.
•Se deben cumplir los reglamen-
tos respecto a la evacuación del aire.
•El aire evacuado no debe ser
enviado por conductos que se
utilicen para evacuar los humos de
aparatos alimentados por gas u otro
combustible.
• La habitación debe estar provista de
una ventilación adecuada si se va a
utilizar la campana simultáneamente
con aparatos alimentados por energía
diferente a la eléctrica, ej.: cocinas a
gas.
•No está permitido flamear debajo de
la campana.
•La parte inferior de la campana debe
situarse como mínimo a 65cm de las
encimeras a gas o mixtas.Observe las
indicaciones mínimas del fabricante
de la encimera.Esta distancia puede
ser reducida si así se indica en las
instrucciones de instalación de la
campana extractora.
•Las partes accesibles se pueden
calentar cuando se utiliza con aparatos
de cocción.
•Nunca deje los quemadores de gas
encendidos sin un recipiente que los
cubra.La grasa acumulada en los
filtros puede gotear o inflamarse por
efecto del aumento de temperatura.
•Evite cocinar debajo de la campana
si no están colocados los filtros
metálicos, p.ej. mientras se están
limpiando en el lavavajillas.
•Le recomendamos usar guantes y
extremar la precaución cuando limpie
el interior de la campana.
•Su campana está destinada para el
uso doméstico y únicamente para la
extracción y purificación de los gases
provenientes de la preparación de
alimentos.El empleo para otros usos
es bajo su responsabilidad y puede ser
peligroso.El fabricante no se responsabiliza de los daños originados por
un uso indebido del aparato.
•Para cualquier reparación debe
dirigirse al Servicio de Asistencia
Técnica del fabricante más cercano,
usando siempre repuestos originales.
Las reparaciones o modificaciones
realizadas por personal no cualificado
pueden ocasionar daños al aparato o
un mal funcionamiento, poniendo en
peligro su seguridad.
•Este aparato cumple con la Directiva
europea 2012/19/UE sobre aparatos
eléctricos y electrónicos identificada
como “Residuos de Aparatos
Eléctricos y Electrónicos”. La directiva
proporciona el marco general válido
en todo el ámbito de la Unión Europea
para la retirada y reutilización de los
residuos de los aparatos eléctricos y
electrónicos
•SOLO CHILE: “El enchufe macho
de conexión, debe ser conectado
solamente a un enchufe hembra de las
mismas características del enchufe
macho en materia.
ES
Instrucciones de uso
Accionando el mando como se indica en la figura
podrá controlar las funciones de la campana.
Para conseguir una mejor aspiración le
ES
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.
De igual modo, mantenga la campana
funcionando unos minutos después de cocinar
para el total arrastre de humos y olores al
exterior.
Luz
Apiración Mínima
Aspiración Media
Aspiración Máxima
Piloto indicativo
Limpieza de Filtros Metálicos
•Para extraer los filtros de sus alojamientos
haga una leve presión sobre los dispositivos de
enclavamiento y luego tire de ellos.
•Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente neutro
hasta que se disuelva la grasa y después
aclarando bajo el grifo o utilizando productos
específicos para grasa.
•También se pueden limpiar en lavavajillas.
En este caso, es aconsejable colocarlos en
posición vertical para evitar que se depositen
restos de comida sobre los mismos.La limpieza
en lavavajillas puede deteriorar la superficie
metálica (ennegreciéndola) sin que esto afecte
a su capacidad de retención de grasas.
•Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana
Luces
Proceda del modo siguiente:
•Retire los filtros metálicos.
•Cambie la lámpara averiada/ fundida.
•Coloque los filtros metálicos.
Limpieza y Manteniemiento
Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas.
Limpieza del cuerpo de la campana
•Si su campana es de acero inoxidable, utilice
limpiadores especializados para este material
siguiendo las instrucciones del proveedor del
producto.
•Si su campana es pintada, use agua tibia y jabón
neutro. Evite usar productos con sustancias
corrosivas, abrasivas o disolventes.
•En ningún caso use estropajos metálicos ni
productos abrasivos o corrosivos.
•Seque la campana utilizando un paño que no
desprenda pilosidades.
•No uitilzar aparatos de limpieza por vapor para
realizar esta tarea.
Si algo no funciona
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
Problema Posible causa Solución
La campana no
funciona.
La campana no aspira
lo suficiente o vibra.
Las lámparas no
iluminan.
El cable de alimentación
de la campana no está
contactado a la red.
No hay corriente en la red.
Filtros saturados de grasa.
Obstrucción en el conducto
de salida de aire.
Las lámparas están fundidas.
Las lámparas están flojas.
Conecte el cable de
alimentación a la red.
Asegúrese de que la red tenga
corriente.
Sustituya o limpie los filtros de
carbón activo y/o metálicos.
Elimine la obstrucción.
Sustituya las lámparas.
Apriete las lámparas.
Filtros de Carbón Activo (Opcional)
Cuando no sea posible la evacuación de gases al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de filtros de carbón activo.
La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.
ES
El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que
considere necesarias sin perjudicar sus características esenciales.
Sehr geehrter Kunde,
Wir gratulieren Ihnen zu Ihrer Wahl. Wir sind
davon überzeugt, dass dieses aus hochwertigen
Materialien hergestellte moderne, funktionelle und
praktische Gerät Ihren Bedürfnissen voll und ganz
entsprechen wird.
Lesen Sie bitte alle Abschnitte dieser
BEDIENUNGSANLEITUNG, bevor Sie die
DE
Dunstabzugshaube zum ersten Mal benutzen,
damit die maximale Leistungsfähigkeit des Geräts
erreicht werden kann und all diejenigen Störungen
verhindert werden, die aus einer fehlerhaften
Nutzung entstehen können und Ihnen außerdem
dabei helfen wird, kleine Probleme selbst zu lösen.
Um eine optimale Leistungsfähigkeit zu erzielen,
darf das nach außen führende Leitungsrohr nicht
länger als VIER METER sein, nicht mehr als zwei
Winkel von 90º besitzen und muss über einen
Durchmesser von mindestens Ø 120 verfügen.
Sicherheitshinweise
•Schalten Sie das Gerät ab, bevor Sie
irgendeine Art von Manipulation im Inneren
durchführen, wie z.B. Reinigungs oder
Instandhaltungsarbeiten.
•Eine übermäßige Ansammlung von Fett
in der Dunstabzugshaube und in den
Metallfiltern kann zu Brandgefahr und
Tropfen führen, daher ist es notwendig,
dass Innere der Dunstabzugshaube und die
Metallfilter mindestens ein Mal pro Monat zu
reinigen.
•Dieses Gerät kann von Kindern ab 8 Jahren,
Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten
oder ohne ausreichende Erfahrung und
Kenntnis genutzt werden, wenn diesen im
Voraus die entsprechenden Anweisungen
über einen sicheren Umgang mit dem Gerät
übermittelt und die hiermit verbundenen
Risiken verstanden wurden. Kinder sollten
nicht mit dem Gerät spielen. Die vom
Benutzer durchzuführenden Reinigungsund Instandhaltungsarbeiten, dürfen
nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
• Die Vorschriften für Elektroinstallationen
sind zu beachten.
• Überprüfen Sie, ob die Spannung und
Frequenz des Stromnetzes mit den auf dem
Etikett im Inneren der Dunstabzugshaube
befindenden Anweisungen übereinstimmen. Das Gerät ist an eine gute Erdleitung
anzuschließen (ausgenommen Geräte
der Klasse II, die ein mit
versehenes
Typenschild aufweisen).
•Bei der Installation sind
Abschaltvorrichtungen in der
fest angebrachten Einrichtung
in Übereinstimmung mit den
Installationsrichtlinien (angemessen für
die zu tragende Spannung und mit einer
Mindestöffnung zwischen den Kontakten
von 3 mm) gemäß den Konditionen der
Kategorie III Überspannungen, für das
Abschalten des Gerätes im Falle von
Gefahren, Reinigungsarbeiten und
Austausch der Leuchten, anzubringen. Unter
keinen Umständen darf das Erdungskabel
über diesen Schalter führen. Dieser Schalter
kann durch einen Anschlussstecker ersetzt
werden, immer dann, wenn dieser bei einer
normalen Nutzung zugänglich ist.
•Falls das Netzkabel beschädigt sein sollte,
muss dieses, um Gefahren zu vermeiden,
durch den Hersteller, seinen Kundendienst
oder den entsprechenden Fachkräften
ersetzt werden.
•Die Entlüftungsvorschriften müssen
eingehalten werden
•Die abgeführte Luft darf nicht durch
Leitungsrohre geführt werden, die für die
Abführung von Dämpfen der mit Gas oder
anderen Treibstoffen gespeisten Geräte
genutzt werden.
•Der Raum hat über eine angemessene
Belüftung zu verfügen, wenn die
Dunstabzugshaube gleichzeitig mit anderen
Geräten genutzt wird, die nicht mit Elektrizität
betrieben werden, wie z.B. Gasküchen.
•Es ist verboten unter der Dunstabzugshaube
zu flambieren.
•Ihre Dunstabzugshaube ist für den
häuslichen Gebrauch und einzig für
den Abzug und die Reinigung von bei
der Zubereitung von Lebensmittel
entstandenen Gasen bestimmt. Der Einsatz
der Dunstabzugshaube für andere Zwecke
unterliegt Ihrer alleinigen Verantwortlichkeit
und kann gefährlich sein. Der Hersteller
übernimmt keine Verantwortung für
Schäden, die aus einer unsachgemäßen
Nutzung des Geräts entstehen.
•Für jegliche Art von Reparaturen wenden Sie
sich bitte an einen technischen Kundendienst
des Herstellers in Ihrer Nähe und verwenden
Sie immer Original Ersatzteile. Reparaturen
•Die Unterseite der Dunstabzugshaube
muss mindestens 65 cm von den Gasoder Elektrokochfeldern entfernt angebracht
werden.Überprüfen Sie die Mindestangaben
des Herstellers der Arbeitsplatte. Diese
oder Abänderungen, die von nicht qualifiziertem Personal durchgeführt werden, können
Schäden am Gerät oder eine schlechte
Funktionsweise verursachen und somit Ihre
Gesundheit gefährden.
Distanz kann reduziert werden, wenn
dies in den Installationsanweisungen der
Dunstabzugshaube angegeben wird.
•Dieses Gerät entspricht der europäischen
Richtlinie 2012/19/EU für elektrische und
elektronische Geräte gekennzeichnet als
•Zugängliche Teile können erhitzt werden,
wenn sie im Zusammenhang mit
Kochgeräten benutzt werden
•Lassen Sie die Gaszünder niemals
angeschaltet ohne das ein Gefäß
diese abdeckt. Das in den Filtern
„Elektro- und Elektronik-Altgeräte”. Die
Richtlinie setzt den allgemein gültigen
Rahmen innerhalb der gesamten
Europäischen Union für die Entwertung
und Wiederverwertung von Elektro- und
Elektronik-Altgeräten fest
angesammelte Fett kann aufgrund von
Temperaturerhöhungen tropfen oder sich
entzünden.*
•Vermeiden Sie unter der Dunstabzugshaube
zu kochen, wenn die Metallfilter nicht
angebracht sind, z.B. während diese in der
Spülmaschine gereinigt werden.
•Zur Reinigung der Dunstabzugshaube
empfehlen wir Ihnen Handschuhe zu tragen
und äußerst vorsichtig zu sein.
DE
.
Gebrauchsanleitung
Sie können die Funktionen der Dunstabzugshaube
durch Betätigung der Bedientasten, wie in der
Zeichnung angegeben, einstellen.
Um eine bessere Absaugleistung zu erzielen,
empfehlen wir Ihnen, das Gerät einige Minuten
vor dem Kochen einzuschalten, damit der
DE
Luftstrom bei Kochbeginn den Dunst dauerhaft
und gleichmässig absaugt.
Ebenso sollten Sie das Gerät nach dem Kochen
einige Minuten eingeschaltet lassen, um den
vollständigen Abzug aller Dämpfe und Gerüche
nach draußen sicherzustellen.
Luz
Apiración Mínima
Aspiración Media
Aspiración Máxima
Piloto indicativo
Reinigung der Metallfilter
•Zum Entfernen der Filter aus dem
Filterrahmen üben Sie leichten Druck auf die
Einfügevorrichtung aus und nehmen Sie dann
die Filter heraus.
•Zur Reinigung können Sie die Filter in heissem
Wasser mit neutraler Seife einweichen, bis sich
das Fett löst und sie dann unter fließendem
Wasser abspülen, oder Sie benutzen spezielle
Fettlöser. Die Filter können auch in der
Spülmaschine gereinigt werden; in diesem Fall
empfehlen wir Ihnen, sie senkrecht zu stellen,
damit keine Speisereste zurückbleiben.
•Der Einsatz von scharfen Reinigungsmitteln
in der Geschirrspülmaschine kann die
Metalloberfläche der Filter angreifen
(Einschwärzung), ohne dass sich dies jedoch
negativ auf die Fettabsorptionsfähigkeit der
Filter auswirkt.
•Lassen Sie die Filter nach der Reinigung an
der Luft trocknen, bevor Sie sie wieder in die
Dunstabzugshaube einsetzen.
Reinigung und Wartung
Beachten Sie bei der Reinigung und Wartung
des Gerätes die Sicherheitshinweise.
Reinigung des Gehäuses
•Wenn Ihre Dunstabzugshaube aus rostfreiem
Edelstahl ist, benutzen Sie bitte die speziellen
Reinigungsmittel für dieses Material und
befolgen Sie die Gebrauchsanweisung des
Reinigungsmittelherstellers.
•Wenn Ihre Dunstabzugshaube lackiert
ist, verwenden Sie lauwarmes Wasser und
neutrale Seife. Vermeiden Sie Reinigungsmittel
die ätzende oder scheuernde Stoffe sowie
Lösungsmittel enthalten.
•Benutzen Sie keinesfalls metallische
Schwämme bzw. Bürsten und scheuernde oder
ätzende Produkte.
•Trocknen Sie die Dunstabzugshaube mit einem
fusselfreien Tuch.
•Der Einsatz von Dampfreinigungsgeräten ist
nicht empfehlenswert.
Gehen Sie wie folgt vor:
•Entfernen Sie die Metallfilter.
•Wechseln Sie die defekte Lampe.
•Fügen Sie die Filter wieder ein.
Lampen
Falls etwas nicht funktioniert
Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:
Problem Mögliche Ursache Lösung
Die Dunstabzugshaube
funktioniert nicht.
Die Dunstabzugshaube
saugt nicht genügend
ab oder vibriert.
Die Beleuchtung
funktioniert nicht.
Das Stromkabel ist nicht an
das Netz angeschlossen.
Kein Strom im Netz/
Stromausfall.
Fettverstopfte Filter.
Verstopfung im
Luftabzugsrohr.
Die Lampen sind defekt.
Die Lampen sind lose.
Schließen Sie das Kabel an.
Vergewissern Sie sich, dass das
Stromnetz funktioniert.
Ersetzen bzw. reinigen Sie die
Aktivkohle- oder Metalfilter.
Entfernen Sie die
Verstopfungsursache.
Ersetzen Sie die Lampen.
Drehen Sie die Lampen fest.
Aktivkohlefilter (Optional)
Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels
Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über
diese Filter erfolgt.
Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das
Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder
wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.
DE
Der Hersteller behält sich das Recht vor, an seinen Geräten ggf. Änderungen
vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.
Dear Customer,
Congratulations on your choice. We are certain that this
modern, functional and practical device made with first rate
quality materials will fully satisfy your requirements.
Please read all the sections in this INSTRUCTION MANUAL
before using the hood for the first time in order to obtain
maximum performance from the device and avoid faults
which may arise from incorrect use as well as minor problem
solving.
For optimal performance, the external duct should not exceed
GB
FOUR METRES, have more than two 90 ° angles and its
diameter should be at least Ø120.
Safety Instructions
•Disconnect the device before
performing any work on the interior,
e.g. during cleaning or maintenance.
•The excessive accumulation of
grease in the hood and metal filters
may cause dripping and fire risks,
therefore it is necessary to wash
the inside of the hood and the metal
filters at least once a month.
•This device can be used by children
aged 8 and over and persons with
reduced physical, sensory or mental
capabilities or lack of experience and
knowledge, if they have been given
supervision or proper training in the
safe use of the device and if they
understand the dangers involved.
Children should not play with the
device. Cleaning and maintenance
should be performed by the user
and not by unsupervised children.
•Check that the power voltage and
frequency match those indicated
on the label located on the inside
of the hood. A suitable earth must
be connected (except for Class II
devices, marked with
on the
technical data plate).
•For installation, a connection
method isolated from the fixed
installation should be incorporated,
in accordance with installation
regulations (adjusted to the strength
to be endured and with a minimum
opening between the contacts of
3mm) under overvoltage category
III conditions, for the emergency
shutdown, cleaning or light
replacement. In no event should the
earth pass through this switch. This
switch can be replaced with a plug if
it is accessible in normal use.
•If the power lead is damaged it must
be replaced by the manufacturer, its
after-sales service or by qualified
personnel in order to avoid potential
danger.
•
Ventilation regulations must be
complied with.
• Air should not be extracted by ducts
used to expel fumes from equipment
powered by gas or other fuels.
• The regulations for electrical
installations must be complied with.
•The room must be adequately
ventilated when the hood will be
used simultaneously with equipment
powered by energy other than
electricity e.g. gas cookers.
•Do not produce flames under the
hood.
•The bottom of the hood must be
fitted at least 65cm above gas or
combination hobs. Observe the
minimum limits set by worktop
manufacturer’s. This distance may
be reduced if mentioned in the hood
installation instructions.
•Accessible parts can be heated
when used with cooking appliances.
•Never leave gas burning without
a pan above it. The grease
accumulated in the filters may drip
or catch fire when the temperature
is increased.
•Avoid cooking under the hood if
the metal filters are not fitted e.g.
while they are being cleaned in the
dishwasher.
responsible for damage caused by
improper use of the device.
•For repairs please contact the
manufacturer’s nearest Technical
Assistance Department which will
always use genuine parts. Repairs
or modifications by unauthorized
personnel may result in damage
to equipment or malfunction,
endangering safety.
•This device complies with the
European Directive 2012/19/EU on
electrical and electronic devices
entitled “Electrical and Electronic
Equipment Waste “. The directive
provides the framework applicable
throughout the European Union for
the return and recycling of electrical
and electronic equipment waste
[symbol] responsible for his/her
safety. Keep children away from the
device and never let them play with
.
it
GB
•We recommend you wear gloves
and use extra caution when cleaning
the inside of the hood.
•Your hood is designed for domestic
use and only for the extraction
and purification of gases from food
preparation. Use for other purposes
is at your own risk and may be
dangerous.The manufacturer is not
Instructions for use
You can activate or deactivate the cooker
hood by operating the functions shown in
the diagram.
Switch on the extractor fan a few minutes
before you start to cook in order to ensure
that a steady air flow has been established
before fumes appear.
GB
Allow the extractor fan to run for several
minutes after you have finished cooking in
order to expel all the grease from the outlet
duct. This prevents the return of grease,
smoke and smells.
Luz
Apiración Mínima
Aspiración Media
Aspiración Máxima
Cleaning the metal filters
•To remove the filters from their fittings, press
lightly on the locks and then pull them off.
•The metal filters can be cleaned by soaking
them in hot water with neutral detergent until
the fat dissolves and then rinsing them under
the tap or using special anti-grease products.
They can also be washed in a dishwasher. In
this case, it is advisable to stack them vertically
to avoid food residues to stick to them.
•Cleaning in a dishwasher may damage the
metallic surface (blackening it), although this will
not affect its fat retention capacity.
•Once clean, leave them to dry off and then fit
them onto the kitchen hood.
Lamps
Proceed as follows:
•Remove the metal filters.
•Change the broken/burnt out lamp.
•Fit the metal filters.
Piloto indicativo
Cleaning and maintenance
During cleaning and maintenance work, make
sure the safety instructions are complied
with.
Cleaning the hood body
•If your kitchen hood is made of stainless steel,
use proprietary cleaners mentioned in the
product instructions.
•If your kitchen hood is painted, use lukewarm
water and a neutral soap.
•Never use metallic scourers, nor abrasive or
corrosive products.
•Dry the kitchen hood using a cloth that does not
produce fibres.
•Do not use vapour cleaners.
Problem solving
Proceed with the following checks before calling the Technical Service:
Problem Possible cause Solution
The kitchen hood does
not work.
The kitchen hood does
not extract sufficiently or
vibrates.
The lamps do not light
up.
The mains cable is not
connected to the network.
There is no current in the
network.
Filters are saturated with fat.
Obstruction in the air outlet.
The lamps are blown
The lamps are slack.
Connect the mains cable to the
network.
Provide current to the network.
Change or clean the active
charcoal and/or metal filters.
Remove the obstruction.
Change the lamps.
Tighten the lamps.
Active charcoal filters (Optional)
When exterior gas extraction is not possible, then the kitchen hood may be set to purify the
air by recycling it through active charcoal filters.
The active charcoal filters have an active life of between three to six months, depending on
the individual conditions of use. These filters cannot be washed nor regenerated. They must
be replaced once their useful life comes to an end.
GB
The manufacturer reserves the right to make changes and corrections to its products
as it deems necessary, without altering their basic characteristics.
Estimado cliente:
Felicitamo-lo pela sua escolha. Temos a certeza de
que este aparelho, moderno, funcional e prático,
construído com materiais de primeira qualidade,
satisfará plenamente as suas necessidades.
Leia todas as secções deste MANUAL DE
INSTRUÇÕES antes de utilizar o extrator pela
primeira vez, para obter o máximo rendimento do
aparelho e evitar avarias que possam derivar de
um uso incorreto, permitindo-lhe ainda resolver
pequenos problemas.
Para obter um rendimento ótimo, a conduta para
o exterior não deverá ser superior a QUATRO
PT
METROS, ter mais de dois ângulos de 90°, e o
seu diâmetro deve ser pelo menos Ø120
Instruções de Segurança
•Desligue o aparelho antes de realizar
qualquer manipulação no seu interior.
p.ex. durante a limpeza ou a manutenção.
•A acumulação excessiva de gordura no
extrator e nos filtros metálicos origina um
risco de incêndio e gotejamento, por isso,
é necessário lavar o interior do extrator e
os filtros metálicos uma vez por mês, no
mínimo.
•Este aparelho não se destina a ser
utilizado por crianças com 8 anos ou
menos e pessoas com capacidades
físicas, sensoriais ou mentais diminuídas,
ou que têm falta de experiência ou
conhecimentos, exceto sob supervisão,
ou após receberem formação apropriada
sobre a utilização do aparelho, de uma
forma segura e após total compreensão
dos perigos que implica. As crianças não
devem brincar com o aparelho. A limpeza
e a manutenção a realizar pelo utilizador
não devem ser feitas por crianças sem
supervisão.
•Os regulamentos para instalações
eléctricas devem ser respeitadas.
•Confirme que a tensão e frequência
da rede correspondem às indicadas na
etiqueta situada no interior do extrator.
Deve-se ligar a uma boa tomada elétrica
(exceto os aparelhos de classe II,
marcados com
na placa de carac-
terísticas).
•Para a instalação de instalação, deve-se
incluir meios de desligamento total na
instalação fixa, de acordo com as regulamentações de instalação (adequado
à intensidade a suportar e com uma
abertura mínima entre contactos de
3 mm) nas condições de categoria III
de sobretensão, para o desligamento
em casos de emergência, limpeza ou
mudança da lâmpada. Em caso algum,
o cabo de tomada elétrica poderá passar
por este interruptor. Este interruptor pode
ser substituído por uma ficha de tomada,
sempre que estiver acessível num uso
normal.
•Se o cabo de alimentação estiver
danificado, deve ser substituído pelo
fabricante, pelo seu serviço pós-venda
ou por pessoal qualificado com o fim de
evitar um perigo.
•Os regulamentos de ventilação devem
ser respeitadas. O ar evacuado não
deve ser enviado por condutas que se
utilizarem para evacuar os fumos de
aparelhos alimentados por gás ou outro
combustível.
•A divisão deve ter uma ventilação
adequada se for utilizar extrator simultaneamente com aparelhos alimentados
por energia diferente da elétrica, ex.:
cozinhas a gás.
•Não é permitido fazer fogo debaixo do
extrator.
•A parte inferior do extrator deve-se situar
no mínimo a 65 cm das superfícies a gás
ou mistas. Siga as indicações mínimas do
fabricante da superfície. Esta distância pode
ser reduzida se indicado nas instruções de
instalação do extrator.
•As partes acessíveis podem ser aquecidos
quando usado com aparelhos de cozinha.
•Nunca deixe os queimadores de gás
acesos sem um recipiente a cobri-los. A
gordura acumulada nos filtros pode verter
ou queimar-se por efeito do aumento de
temperatura.
•Evite cozinhar debaixo do extrator se os
filtros metálicos não estiverem colocados,
p. ex. enquanto estão a ser limpos no
lava-loiças.
•As reparações ou modificações realizadas
por pessoal não qualificado podem
provocar danos no aparelho ou um mau
funcionamento, pondo em perigo a sua
segurança.
•Este aparelho cumpre a Diretiva Europeia
2012/19/UE sobre aparelhos elétricos e
eletrónicos identificada como “Resíduos
de Aparelhos Elétricos e Eletrónicos”. A
diretiva proporciona o âmbito geral válido
PT
em toda a União Europeia para a retirada
e reutilização dos resíduos dos aparelhos
elétricos e eletrónicos.
•Recomendamos-lhe o uso de luvas e ter a
máxima precaução quando limpar o interior
do extrator.
•O seu extrator destina-se ao uso doméstico
e unicamente para a extração e purificação
dos gases provenientes da preparação
de alimentos. O uso para outros fins fica
à sua inteira responsabilidade e pode ser
perigoso. O fabricante não se responsabiliza pelos danos originados por um uso
indevido do aparelho.
•Para qualquer reparação, deverá dirigir
ao Serviço de Assistência Técnica do
fabricante mais próximo, usando sempre
peças sobresselentes originais.
Instruções de Utilização
Ao accionar o comando como indica a figura
poderá controlar as funções do exaustor.
Para conseguir uma melhor aspiração,
recomendamos que ponha o exaustor em
funcionamento uns minutos antes de cozinhar
para que o fluxo de ar seja contínuo e estável no
momento de aspirar os fumos.
De igual modo, mantenha o exaustor em
funcionamento uns minutos depois de cozinhar
para que a totalidade dos fumos e odores sejam
PT
aspirados para o exterior.
Luz
Apiración Mínima
Limpeza dos Filtros Metálicos
•Para retirar os filtros faça uma ligeira pressão
sobre os encaixes e retire-os.
•Os filtros metálicos podem ser limpos
deixando-os em água quente e detergente
neutro até que a gordura se dissolva e
enxugando-os debaixo da torneira ou utilizando
produtos próprios para gordura. Também
podem ser lavados na máquina de lavar a loiça.
Neste caso, é aconselhável colocar os filtros na
vertical a fim de evitar que se depositem restos
de comida nos mesmos.
•A lavagem dos filtros na máquina de lavar
loiça pode deteriorar a superfície metálica
(enegrecendo-a), no entanto não afecta a sua
capacidade de retenção de gorduras.
•Uma vez limpos, deixe os filtros secar ao ar e
depois volte a colocá-los no exaustor.
Aspiración Media
Aspiración Máxima
Piloto indicativo
Limpeza e Manutenção
Ao efectuar os trabalhos de limpeza e
manutenção, certifique-se que cumpre as
instruções de Segurança.
Limpeza do Corpo do Exaustor
•Se o seu exaustor for em aço inoxidável deve
utilizar produtos específicos para este material,
conforme as instruções do fornecedor do
produto.
•Se o seu exaustor for pintado, utilize água
tépida e sabão neutro. Evite usar produtos
com substâncias corrosivas, abrasivas ou
dissolventes.
•Nunca utilize esfregões metálicos nem produtos
abrasivos ou corrosivos.
•Seque o exaustor com um pano que não liberte
pêlos.
•Não é aconselhável a utilização de produtos de
limpeza por vapor , para realizar esta tarefa.
Luzes
Proceda do seguinte modo:
•Retire os filtros metálicos.
•Troque a lâmpada avariada/fundida.
•Coloque os filtros metálicos.
Em caso de Alguma Avaria
Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:
Problema Possível causa Solução
O exaustor não
funciona.
O cabo de alimentação do
exaustor não está ligado à
Não há corrente na rede.
rede.
Ligue cabo de alimentação à
Certifique-se que a rede tem
rede.
corrente.
PT
O exaustor não aspira o
suficiente ou vibra.
As lâmpadas não
acendem.
Filtros saturados de gordura.
Obstrução na conduta de
salda de ar.
As lâmpadas estão fundidas.
As lâmpadas estão frouxas.
Filtros de Carbono Activo (Opcional)
Quando não for possível a evacuação de gases para o exterior, o exaustor pode ser
configurado para purificar o ar fazendo-o circular de novo através de filtros de carbono activo.
A duração dos filtros de carbono activo varia entre três e seis meses, dependendo das
condições particulares de utilização. Estes filtros não são laváveis nem reutilizáveis, pelo
que devem ser substituídos sempre que termina a sua vida útil.
Substitua ou limpe os filtros de
carbono activo e/ou metálicos.
Elimine a obstrução.
Substitua as lâmpadas.
Aperte as lâmpadas.
O fabricante reserva-se ao direito de introduzir nos seus equipamentos as correcções
que considere necessárias sem prejudicar as suas características principais.
2x
2x
1x
4x
2x
4x
1xØ150-120
1x
2x
2x
1x
2x
1x
Ø6x30
F
Ø4x30
Ø6.4x18
Ø8x40
C
D
Ø5x40
B
175
DE F
278 235
780
C
MIN MAX
470
Ø150
8 mm
Ø3.9x19
Ø150 / 120
E
C
A
480
AB
600/700/900
2x
2x
B
4x
D
8 mm
A
2x
F
2
1
130
C
20
8mm
290
380
80
MIN 650
170
8 mm
3.2
3.3
3.1
2x
3.5
E
2x
F
3.4
3
1x
x
1
L
K
3.2
4a 4b
Ø120
M
Ø150
M
x
1
G
1x
3.2
H
3.2
Ø150/120
3.3
2x
6
J
2x
I
J
5
5.1
5.2
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
___________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
Teka Subsidiaries
Country Subsidiary
Austria
Küppersbusch Austria
Belgium
Küppersbusch Belgium S.P.R.L.
Bulgaria
Teka Bulgaria EOOD
Chile
Teka Chile S.A.
China
Teka International Trading (Shanghai) Co. Ltd.
Czech Republic
Teka CZ S.R.O.
Ecuador
Teka Ecuador S.A.
Great Britain
Teka Products Ltd.
Greece
Teka Hellas A.E.
Hungary
Teka Hungary Kft.
Indonesia
PT Teka Buana
Malaysia
Teka Küchentechnik (Malaysia) Sdn Bhd
Mexico
Teka Mexicana S.A. de C.V.
Morocco
Teka Maroc S.A.
Poland
Teka Polska Sp. ZO.O.
Portugal
Teka Portugal S.A.
Romania
S.C. Teka Küchentechnik Romania S.R.L.
Russia/Россия
Teka Rus LLC/ООО “Тека Рус”
Singapore
Teka Singapore PTE Ltd
Spain
Teka Industrial, S.A.
Thailand
Teka (Thailand) Co. Ltd.
Turkey
Teka Teknik Mutfak Aletleri Sanayi Ve
Ukraine
Teka Ukranie LLC
United Arab Emirates
Teka Middle East Fze
United Arab Emirates
Teka Küchentechnik U.A.E LLC
Venezuela
Teka Andina S.A.
Vietnam
TEKA Vietnam Co., Ltd.
Address City Phone
Eitnergasse, 13 1231 Wien +43 18 668 022
Doomveld Industrie, Asse 3, No. 11 - Boite 7 1731 Zellik +32 24 668 740
Blvd. “Tsarigradsko Shosse” 135 1784 Sofia +359 29 768 330
Avd El Retiro Parque los Maitenes, 1237. Parque Enea Pudahuel, Santiago de Chile +56 24 386 000
6/F. Datong Business Center, No. 369 Fuxing Middle Rd. 200025 Shanghai +86 2 153 076 901
V Holesovickách, 593 182 00 Praha 8 - Liben +420 284 691 940
Parque Ind. California 2, Via a Daule Km 12 Guayaquil +593 42 100 311
177 Milton Park OX14 4SE Milton, Abingdon +44 1 235 861 916
Thesi Roupaki - Aspropyrgos 193 00 Athens +30 2 109 760 283
Bajcsy Zsilinszky u. 53 1065 Budapest +36 13 542 110
Jalan Menteng Raya, Kantor Taman A9 Unit A3 12950 Jakarta +62 215 762 272
10 Jalan Kartunis U1/47, Temasya Park, Off Glenmarie 40150 Shah Alam, Selangor Darul Ehsan +60 376 201 600
Blvd. Manuel A. Camacho #126 Piso 3 Col. Chapultepec 11000 Mexico D.F. +52 5 551 330 493
73, Bd. Slimane, Depôt 33, Route de Ain Sebaa Casablanca +212 22 674 462
ul. 3-go Maja 8 / A2 05-800 Pruszków +48 227 383 270
Estrada da Mota - Apdo 533 3834-909 Ilhavo, Aveiro +35 1 234 329 500
Sevastopol str., no 24, 5th floor, of. 15 010992 Bucharest Sector 1 +40 212 334 450
ул.Барклая, д.6, стр.3, оф.402
Clemenceau Avenue, 83, 01-33/34 UE Square 239920 Singapore +65 67 342 415
C/ Cajo,17 39011 Santander +34 942 355 050
364/8 Sri-Ayuttaya Road, Phayathai, Ratchatavee 10400 Bangkok +66 -26 424 888
Büyükdere Cad. 24/13 80290 Mecidiyeköy, Istanbul +90 2 122 883 134
86-e, Bozhenko Str .2nd floor,4th entrance 03150 Kyiv +380 444 960 680
Building LOB 16, Office 417 P.O. Box 18251 Dubai +971 48 872 912
Bin Khedia Centre P.O. Box 35142 Dubai +971 42 833 047
Ctra. Petare-Santa Lucia, km 3 (El Limoncito) 1070 Caracas +58 2 122 912 821
803 Dai Minh Convention Tower, 8th Floor 77 Hoang Van Thai, District 7, Ho Chi Minh +84 854 160 646
121087 Россия, Москва +7 4 956 450 064
www.teka.com
“for further information and updated contact adresses,
please refer to the corporate website“
Loading...
