Teka DC-60,DC-70,DC-90 User guide

Manual de Instrucciones

Campanas Extractoras DC-60/DC-70/DC-90

Bedienungsanleitung

Dunstabzugshauben DC-60/DC-70/DC-90

Instructions Manual

Kitchen Hoods DC-60/DC-70/DC-90

Manuel d’instructions

Hottes aspirantes DC-60/DC-70/DC-90

Manual de Instruções

Exaustores DC-60/DC-70/DC-90

Manual DC TEKA.qxd 14/04/2003 10:06 PÆgina 1

Estimado cliente:

Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente
sus necesidades.

Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.

Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.

• Respete las disposiciones locales vigentes
en cuanto a instalaciones eléctricas
domésticas y evacuación de gases.

• Compruebe que la tensión y frecuencia de
la red corresponden con las indicadas en
la etiqueta situada en el interior de la
campana.

• El aparato se debe conectar a la red
utilizando un interruptor de corte
omnipolar, con una separación mínima de
contactos de 3 mm.

• Una vez instalada la campana asegúrese
de que el cable de alimentación a la red no
está en contacto con aristas metálicas
vivas.

• Evite conectar el aparato a conductos que
se utilicen para la evacuación de humos
originados por una energía distinta a la
eléctrica. p.ej: calderas, chimeneas, etc.

• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la
eléctrica. p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo
de incendio y goteo, es por ello necesario
lavar el interior de la campana y los filtros
metálicos una vez al mes como mínimo.

• La parte inferior de la campana debe
situarse como mínimo a 50 cm. de altura
sobre encimeras eléctricas y a 65 cm. en
encimeras a gas o mixtas. OBSERVE LAS
INDICACIONES MÍNIMAS DEL
FABRICANTE.

• Nunca deje los quemadores de gas
encendidos sin un recipiente que los
cubra. La grasa acumulada en los filtros
puede gotear o inflamarse por efecto del
aumento de temperatura.

• Evite cocinar debajo de la campana si no
están colocados los filtros metálicos, p.ej.
mientras se están limpiando en el
lavavajillas.

• No está permitido flamear debajo de la
campana.

• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y
extremar la precaución cuando limpie el
interior de la campana.

• Su campana está destinada para el uso
doméstico y únicamente para la extracción
y purificación de los gases provenientes de
la preparación de alimentos. El empleo
para otros usos es bajo su responsabilidad
y puede ser peligroso. El fabricante no se
responsabiliza de los daños originados por
un uso indebido del aparato.

• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA
más cercano, usando siempre repuestos
originales. Las reparaciones o modificacio­nes realizadas por personal no cualificado
pueden ocasionar daños al aparato o un
mal funcionamiento, poniendo en peligro
su seguridad.

Instrucciones de Seguridad

2

E

Manual DC TEKA.qxd 14/04/2003 10:06 PÆgina 2

Indice

Página

Descripción del aparato 3

Instrucciones de uso 3

Programación tiempo de aspiración 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 5

Accesorios suministrados 6

Instalación 6

Filtros de carbón activo 6

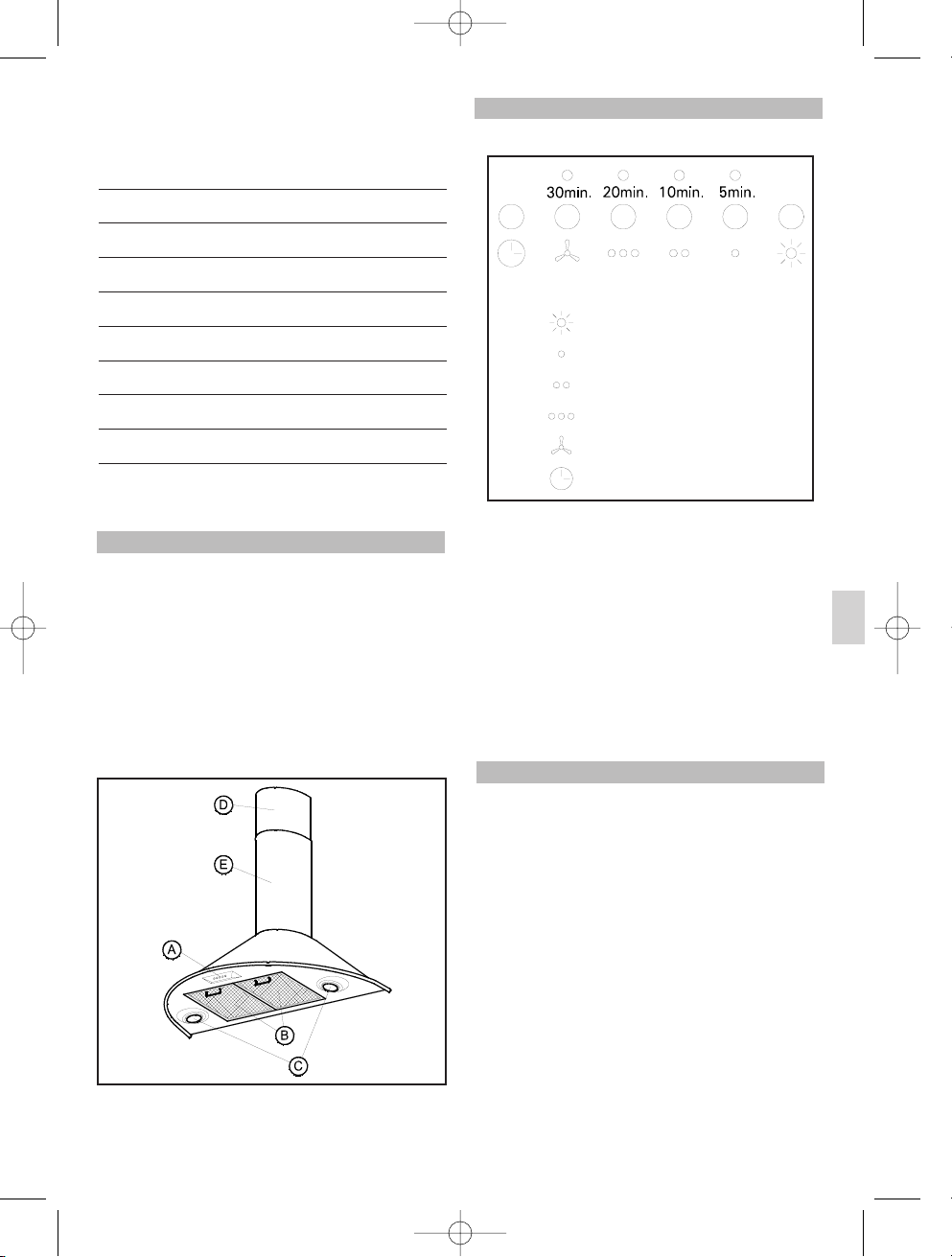

A Mando electrónico programador con

botones para luz y velocidades con
pilotos indicativos de funcionamiento.

B Filtros metálicos.
C Lámpara con dos luces - 20 W (G-4).
D, E Cubretubos, regulables en altura.

Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.

De igual modo, mantenga la campana
funcionando unos minutos después de
cocinar para el total arrastre de humos y
olores al exterior.

1.- Pulsando durante más de 2 segundos en

cualquier velocidad la campana permanecerá
encendida 10 minutos en el nivel elegido.
Para programar un tiempo diferente al prees­tablecido (10 minutos):

a).- Con la campana apagada, pulse el botón
“Temporizador”.

b).- Seleccione el tiempo de aspiración
pulsando el botón correspondiente. (Ver
figura).

c).- Vuelva a pulsar el botón “Temporizador”.
d).- Pulse velocidad deseada durante más de

2 segundos, la luz comenzará a parpadear.

Instrucciones de uso

Descripción del aparato

3

E

Temporizador

Aspiración intensiva

Aspiración máxima

Aspiración media

Aspiración mínima

Luz

Programación de tiempo de aspiración

Manual DC TEKA.qxd 14/04/2003 10:06 PÆgina 3

4

E

Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas en
la página 2.

• Si su campana es de acero inoxidable,
utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.

• Si su campana es pintada, use agua tibia y
jabón neutro. Evite usar productos con
sustancias corrosivas, abrasivas o
disolventes.

• En ningún caso use estropajos metálicos
ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que
no desprenda pilosidades.

Extraiga los filtros de sus alojamientos
utilizando los tiradores específicos para ello.

Los filtros metálicos se pueden limpiar

dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando
productos específicos para grasa. También
se pueden limpiar en lavavajillas. En este
caso, es aconsejable colocarlos en posición
vertical para evitar que se depositen restos de
comida sobre los mismos.

La limpieza en lavavajillas con detergentes
agresivos o abrillantadores, puede deteriorar
la superficie metálica (ennegreciéndola) sin
que esto afecte a su capacidad de retención
de grasas.

Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.

Proceda del modo siguiente:

• Desenrosque el embellecedor del
portalámparas.

• Cambie la lámpara averiada/fundida. La
potencia máxima de las lámparas es de 20
W (G-4).

• Enrosque el embellecedor del
portalámparas.

Limpieza del cuerpo de la campana

Limpieza y Mantenimiento

_________________________________________________________

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

El cable de alimentación de la
campana no está conectado
a la red.

No hay corriente en la red.

Conecte el cable de alimentación
a la red.

Asegúrese de que la red tenga
corriente.

Filtros saturados de grasa.

Obstrucción en el conducto de salida de
aire.

Sustituya o limpie los filtros de
carbón activo y/o metálicos según
sea el caso.

Elimine la obstrucción.

Las lámparas están fundidas.

Las lámparas están flojas.

Sustituya las lámparas.

Apriete las lámparas.

La campana no funciona.

La campana no aspira lo
suficiente o vibra.

Las lámparas no iluminan.

Problema Posible causa

Solución

Cambio de Luces

Limpieza de Filtros Metálicos

Manual DC TEKA.qxd 14/04/2003 10:06 PÆgina 4

5

E

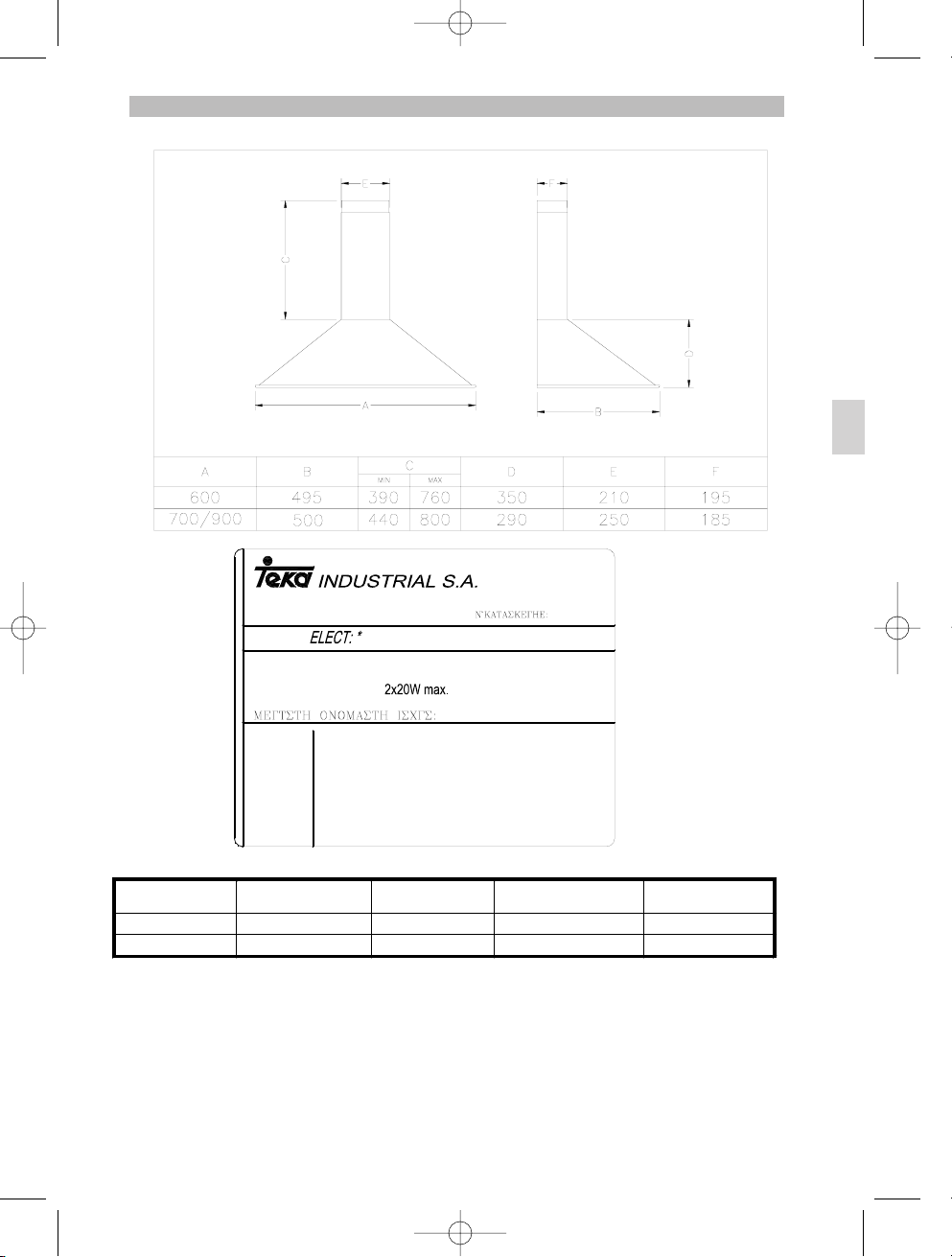

Dimensiones y Características

TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las

correcciones que considere necesarias sin perjudicar sus características esenciales.

Lamps rate:

Puissance lampes.:

Poténcia nom. lámpada:

Potencia nom. lámpara:

Código Técnico *

Campana decorativa

Serial n°: A-00000

SANTANDER (E)

Código

Técnico

Tensión (V)

de red

Frecuencia (Hz)

de red

Potencia (W) de

luces / motor

Caudal de

aspiración

114321DC 220-240 50 2x20 / 250 800 m3/h
134321DC 110-127 60 2x20 / 280 730 m3/h

Manual DC TEKA.qxd 14/04/2003 10:06 PÆgina 5

1 Reducción 150 / 125 mm.
1 Válvula anti-retorno.
2 Soportes para cubretubo.
1 Soporte campana.
2 Soportes pared.
8 Tornillos M4 x 12.
6 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
4 Tirafondos (Ø4 x 30).
2 Arandelas (Ø6,4 x Ø18).
2 Arandelas (Ø6,4 x Ø12).
2 Tornillos (Ø3.9 x 13).

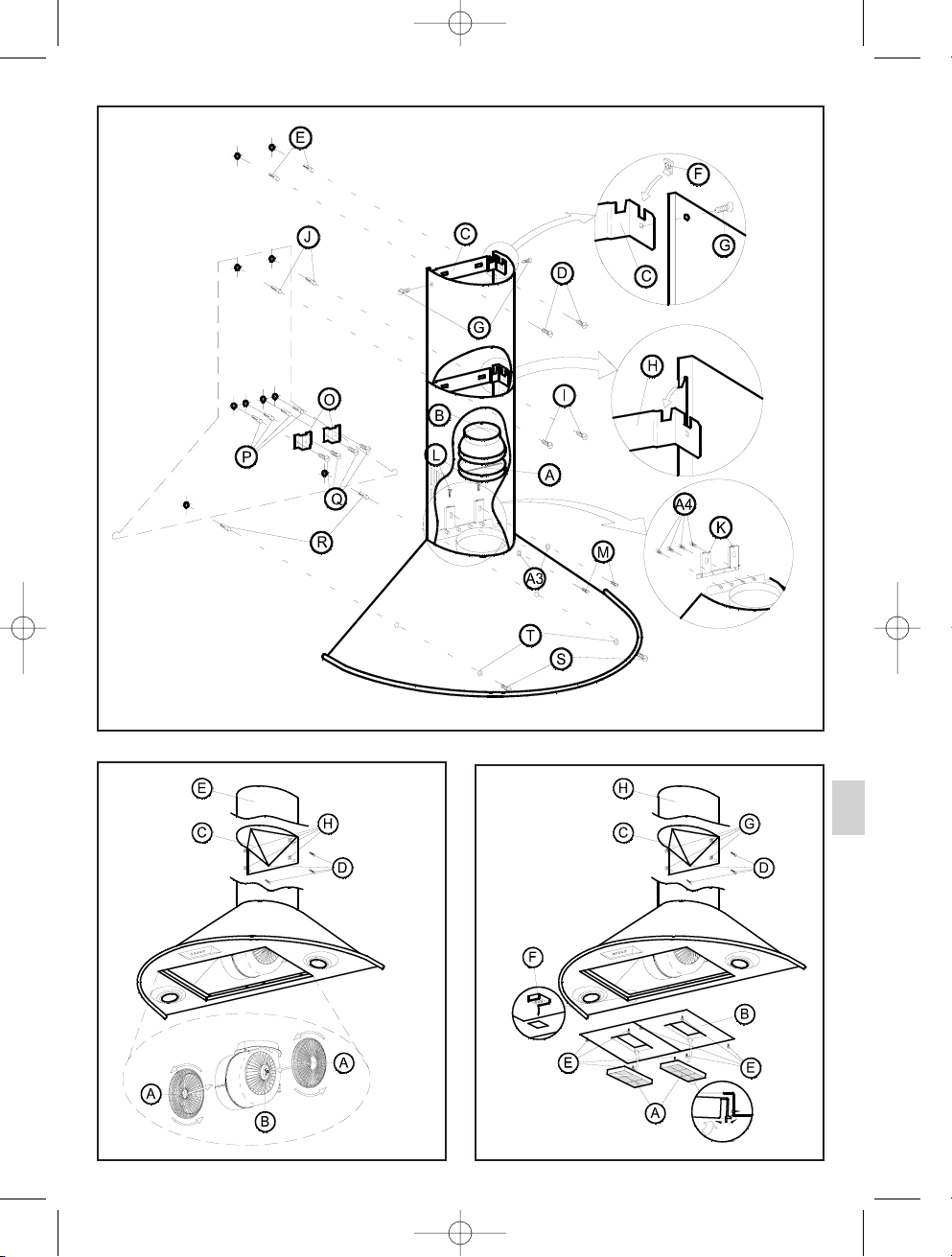

Fig. 1 (Pag. 7)
Al instalar la campana asegúrese de
cumplir las Instrucciones de Seguridad
indicadas en la página 2.

Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.

1) Utilizando la plantilla adjunta, trace y
taladre en la pared los puntos para fijar los
tacos de sujeción (P) (Ø8 x 40) y (J) (Ø6 x 30).

2) Atornille los soportes (O) a la pared con los
tirafondos (Q) (Ø5 x 45) y el soporte (H) con
los tirafondos (I) (Ø4 x 30), según fig. 1.

3) Atornille el soporte (K) sobre el cuerpo de la
campana mediante los tornillos (A4) (M4 x 12)
como se indica en el detalle de la fig. 1.

4) Cuelgue la campana en los soportes
montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12).

5) Trace la situación de los tirafondos (S) (Ø5
x 45).

6) Descuelgue la campana.

7) Taladre la pared y coloque los tacos (R) (Ø8
x 40).

8) Cuelgue la campana, apriete los tornillos
(M) (M4 x 12) con las arandelas (A3) (Ø6.4 x
Ø12) y los tirafondos (S) (Ø5 x 45) con las

arandelas (T) (Ø6.4 x Ø18).

9) Monte los cubretubos, fijando el inferior en
el soporte (H), según detalle de la fig. 1. Eleve
el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los
cubretubos.

10) Coloque las grapas (F) en el soporte (C).

11) Centre el soporte (C) sobre el contorno
marcado; trace y taladre los puntos de fijación
de los tacos (E) (Ø6 x 30). Fije el soporte (C)
con los tirafondos (D) (Ø4 x 30).

12) Coloque la pieza (A) si el tubo interior (no
suministrado) es Ø150 o (A) + (B) si es Ø120.

13) Fije el tubo interior con una abrazadera (no
suministrada) a (A) o (B) según sea el caso.

14) Una vez colocado el tubo interior, coloque
el cubretubo inferior sobre la campana y fije el
cubretubo superior con los tornillos (G).

Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.
La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.

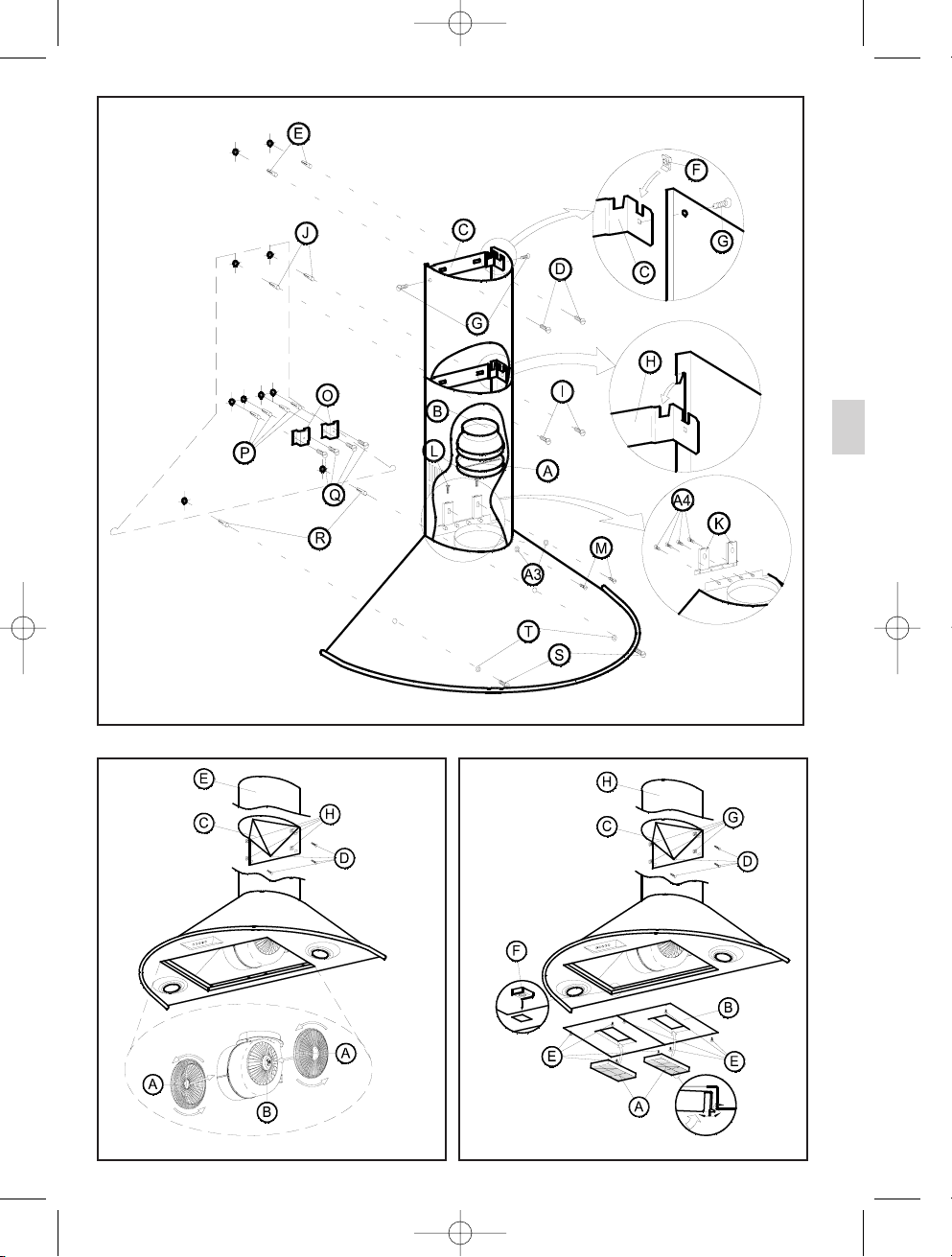

SET tipo 1 - Fig. 2 (Pag. 7)

1) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.

2) Retire los cubretubos (E). Coloque las
tuercas-soporte (H) en el difusor (C).

3) Coloque el difusor (C) en el interior del
cubretubo inferior (E) con los tornillos (D) (M4
x 12). Vuelva a colocar los cubretubos (E).

SET tipo 2 - Fig. 3 (Pag. 7)

1) Coloque las tuercas-soporte (F) en el
cuerpo de la campana.

2) Fije los soportes (B) con los tornillos (E) (M4
x 12) sobre las tuercas (F).

3) Monte los filtros de carbón (A) introduciendo
los anclajes en las ranuras de los soportes (B).

4) Retire los cubretubos (H). Coloque las
tuercas-soporte (G) en el difusor (C).

5) Coloque el difusor (C) en el interior del
cubretubo inferior con los tornillos (D) (M4 x

12). Vuelva a colocar los cubretubos (H).

Filtros de Carbón Activo (Opcional)

Instalación

6

E

Accesorios suministrados

Manual DC TEKA.qxd 14/04/2003 10:06 PÆgina 6

7

E

FIG.1

FIG. 2

FIG. 3

Manual DC TEKA.qxd 14/04/2003 10:07 PÆgina 7

8

D

Sehr geehrte Kundin, sehr geehrter Kunde,
Wie möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,
funktionelle und praktische Gerät, das aus
hochwertigem Material hergestellt wurde,
Ihren Ansprüchen voll gerecht wird.
Bitte lesen Sie die Bedienungsanleitung
sorgfältig, bevor Sie die Dunstabzugshaube in
Gebrauch nehmen, damit Sie das Gerät
optimal nutzen und Schäden vermeiden, die
durch unsachgemässe Handhabung auftreten
können; auch finden Sie Hinweise, um
kleinere Probleme selbst beheben zu
können.
Bitte bewahren Sie diese Gebrauchs­anweisung auf, damit Sie jederzeit nützliche
Informationen zu Ihrer Dunstabzugshaube
nachschlagen können und auch andere
Personen das Gerät mühelos bedienen
können.

• Beachten Sie die geltenden örtlichen
Bestimmungen bezüglich der Installation
von elektrischen Haushaltsgeräten und
Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung
und Frequenz des Stromnetzes mit den
Angaben auf dem Aufkleber im Innern der
Dunstabzugshaube übereinstimmen.

• Der Netzanschluss des Gerätes muss mit
einem allpoligen Schalter, mit einem
Mindestabstand von 3 mm zwischen den
Kontakten, erfolgen.

• Vergewissern Sie sich nach dem
Anschluss des Gerätes, dass das
Stromkabel nicht mit scharfen
Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der
Dunstabzugshaube an Entlüftungs­leitungen für Rauch aus nicht-elektrischen
Energiequellen, z.B. offene Kamine,
Heizkessel, etc.

• Der Raum muss über eine angemessene
Lüftung verfügen, falls Sie die
Dunstabzugshaube gleichzeitig mit nicht­elektrischen Geräten wie Gasherden, etc.
benutzen.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern
kann Fettabtropfen und Brandgefahr zur
Folge haben. Um dies zu vermeiden, ist es
notwendig, das Innere der Dunst­abzugshaube sowie die Metallfilter
mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der
Unterkante der Dunstabzugshaube und
dem Kochherd muss bei Elektroherden
mindestens 50 cm und bei Gasherden oder
kombinierten Gas-Elektroherden
mindestens 65 cm betragen. BEACHTEN
SIE BITTE DIE GRUNDANWEISUNGEN
DES HERSTELLERS.

• Lassen Sie niemals eine Gasflamme offen
brennen, ohne dass Sie ein Kochgefäss
auf das Kochfeld stellen. Das in den Filtern
angesammelte Fett kann in die Flamme
tropfen oder sich durch den
Temperaturanstieg entzünden.

• Kochen Sie nicht unter der
Dunstabzugshaube, ohne dass die Filter
montiert sind, z.B. wenn Sie diese im
Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht
flambiert werden.

• Unterbrechen Sie die Stromzufuhr vor
jedweder Handhabung im Inneren der
Dunstabzugshaube, z.B. bei der Reinigung
oder Wartung.

• Wenn Sie das Gerät von innen reinigen,
empfehlen wir Ihnen, Handschuhe zu
tragen und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den
häuslichen Gebrauch und nur zum Abzug
und Reinigung von Kochdämpfen aus der
Zubereitung von Lebensmitteln bestimmt.
Jede andere Nutzung unterliegt Ihrer
Eigenverantwortung und kann gefährlich
sein. Der Hersteller übernimmt keinerlei
Haftung für Schäden durch den
unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie
sich bitte an den nächsten TEKA-
Kundendienst und verwenden Sie stets
Originalersatzteile. Reparaturen oder
Änderungen, die nicht von Fachleuten
ausgeführt werden, können Schäden am
Gerät und Fehlfunktionen verursachen und
somit Ihre Sicherheit gefährden.

Sicherheitshinweise

Manual DC TEKA.qxd 14/04/2003 10:07 PÆgina 8

9

D

Inhaltsverzeichnis

Seite

Gerätebeschreibung 9

Bedienungsanleitung 9

Programmierung der Abzugszeit 9

Reinigung und Wartung 10

Falls etwas nicht funkioniert 10

Gerätemasse und technische Daten 11

Mitgeliefertes Zubehör 12

Einbau 12

Aktivkohlefilter 12

A Elektronische Programmschaltung mit

Schaltknöfen zur Kontrolle von
Geschwindigkeit, Licht und
Betriebsanzeige.

B Metallfilter.
C Beleuchtung mit zwei Lampen - 20 W

(G-4).

D, E Abzugsrohrverkleidung, höhenverstell-

bar.

Um eine bessere Absaugleistung zu erzielen,
empfehlen wir Ihnen, das Gerät einige
Minuten vor dem Kochen einzuschalten,
damit der Luftstrom bei Kochbeginn den
Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem
Kochen einige Minuten eingeschaltet lassen,
um den vollständigen Abzug aller Dämpfe
und Gerüche nach draußen sicherzustellen.

1.- Durch Drücken von mehr als 2 Sekunden

läuft die Dunstabzugshaube in allen
Geschwindigkeitsstufen für 10 Minuten in der
gewählten Einstellung weiter.
Um eine von der Voreinstellung (10 Minuten)
abweichende Zeit zu programmieren, gehen
Sie wie folgt vor:

a).- Bei abgeschalteter Dunstabzugshaube
drücken Sie den Knopf "Zeiteinstellung".
b).- Wählen Sie die Abzugszeit, indem Sie
den entsprechenden Knopf drücken (siehe
Abbildung).
c).- Drücken Sie erneut den Knopf
"Zeiteinstellung".
d).- Drücken Sie die gewünschte
Geschwindigkeit für mehr als 2 Sekunden;
das Licht beginnt jetzt zu blinken.

Gebrauchsanleitung

Gerätebeschreibung

Licht

Absaugleistung-schwach

Starker Abzug

Zeiteinstellung

Absaugleistung-mittel

Absaugleistung-intensiv

Programmierung der Abzugszeit

Manual DC TEKA.qxd 14/04/2003 10:07 PÆgina 9

10

D

Beachten Sie bei der Reinigung und
Wartung des Gerätes die Sicherheits­hinweise auf Seite 8.

• Wenn Ihre Dunstabzugshaube aus
rostfreiem Edelstahl ist, benutzen Sie bitte
die speziellen Reinigungsmittel für dieses
Material und befolgen Sie die
Gebrauchsanweisung des Reinigungs­mittelherstellers.

• Wenn Ihre Dunstabzugshaube lackiert ist,
verwenden Sie lauwarmes Wasser und
neutrale Seife. Vermeiden Sie
Reinigungsmittel, die ätzende oder
scheuernde Stoffe sowie Lösungsmittel
enthalten.

• Benutzen Sie keinesfalls metallische
Schwämme bzw. Bürsten und scheuernde
oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit
einem fusselfreien Tuch.

Entfernen Sie die Filter mittels der dafür
vorgesehenen Schieber aus ihrem Gehäuse.

Zur Reinigung können Sie die Filter in
heissem Wasser mit neutraler Seife
einweichen, bis sich das Fett löst und sie
dann unter fließendem Wasser abspülen,
oder Sie benutzen spezielle Fettlöser. Die
Filter können auch in der Spülmaschine
gereinigt werden; in diesem Fall empfehlen
wir Ihnen, sie senkrecht zu stellen, damit
keine Speisereste zurückbleiben. Der Einsatz
von scharfen Reinigungsmitteln oder
Glanzzusätzen in der Geschirrspülmaschine
kann die Metalloberfläche der Filter angreifen
(Einschwärzung), ohne dass sich dies jedoch
negativ auf die Fettabsorptionsfähigkeit der
Filter auswirkt.

Lassen Sie die Filter nach der Reinigung an
der Luft trocknen, bevor Sie sie wieder in die
Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der
Lampenfassung.

• Wechseln Sie die defekte Lampe aus;
Höchstleistung 20 W (G-4).

• Schrauben Sie den Zierschirm wieder in
die Lampenfassung.

Reinigung der Metallfilter

Reinigung des Gehäuses

Reinigung und Wartung

_________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung

Die Dunstabzugshaube
funktioniert nicht.

Das Stromkabel ist nicht an
das Netz angeschlossen.

Kein Strom im
Netz / Stromausfall.

Schließen Sie das Kabel an.

Vergewissern Sie sich, dass
das Stromnetz funktioniert.

Die Dunstabzugshaube saugt
nicht genügend ab oder
vibriert.

Fettverstopfte Filter.

Verstopfung im Luftabzugsrohr.

Ersetzen bzw.reinigen Sie die
Aktivkohle-oder Metallfilter.

Entfernen Sie die
Verstopfungsursache.

Die Beleuchtung funktioniert nicht. Die Lampen sind defekt.

Die Lampen sind lose.

Ersetzen Sie die Lampen.

Drehen Sie die Lampen fest.

Lampenwechsel

Manual DC TEKA.qxd 14/04/2003 10:07 PÆgina 10

11

D

Gerätemaße und Technische Merkmale

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen

vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

CODE NR. NETZSPANNUNG (V) FREQUENZ (Hz)

NENNLEISTUNG

LAMPEN / MOTOR (W)

LEISTUNG

114321DC 220-240 50 2x20 / 250

800 m3/h

134321DC 110-127 60 2x20 / 280

730 m3/h

Lamps rate:

Puissance lampes.:

Poténcia nom. lámpada:

Potencia nom. lámpara:

Código Técnico *

Campana decorativa

Serial n°: A-00000

SANTANDER (E)

Manual DC TEKA.qxd 14/04/2003 10:08 PÆgina 11

12

D

1 Reduzierstück 150 / 125 mm.

1 Rückstauklappe.
1 Haubenaufhängung.
2 Wandaufhängung.
2 Befestigungswinkel für den Kamin.
6 Wandbesfestigungsdübel Ø8.
6 Wandbefestigungsschrauben(Ø5x45)
4 Befestigungsdübel Ø6.
4 Wandbefestigungsschrauben(Ø4x30)
2 U-Scheiben Ø6.4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6.4 x Ø18 für

Wandbefestigungsschrauben.

8 Senkkopfschrauben Nirosta Ø4 x 12

für die obere Kaminbefestigung.

2 Senkkopfschrauben Nirosta Ø3,7 x

10 für die obere Kaminbefestigung.

Zeichnung 1 (S. 13)
Beim Einbau der Dunstabzugshaube
beachten Sie bitte die Sicherheitshinweise
auf Seite 8.

Für eine optimale Leistung der
Dunstabzugshaube sollte das Abzugsrohr
nach außen nicht länger als VIER METER
sein, nicht mehr als zwei 90º Winkel haben und
der Durchmesser sollte mindestens Ø120
betragen.

1) Zeichnen Sie mit Hilfe der beiliegenden
Schablone die Bohrlöcher an und bohren Sie die
Löcher für die Befestigungsdübel (A1) (Ø8 x 40) und
(J) (Ø6 x 30).

2) Schrauben Sie die Aufhängung (O) in die Wand
und zwar mit den Schraubenbolzen (Q) (Ø 5 x 45)
und die Aufhängung (H) mit den Schraubenbolzen (I)
(Ø4x30), wie in Figur 1 dargestellt.

3) Befestigen Sie die Aufhängung (K) mit den
Schrauben (A4) (M4 x 12) über dem Haubenkörper,
wie im einzelnen in der Figur 1 dargestellt.

4) Hängen Sie die Haube in die befestigte
Aufhängung (O). Nivellieren Sie das Gerät durch
Anziehen der Schrauben (L) (M4 x 12).

5) Zeichnen Sie die Position der Schraubenbolzen
(S) (Ø 5x45) an.

6) Hängen Sie die Haube ab.

7) Bohren Sie die Dübellöcher und bringen Sie die
Dübel (R) (Ø8 x 40) an.

8) Hängen Sie die Haube ein, ziehen Sie die
Schrauben (M) (M4 x 12) mit den Unterlegscheiben
(A3) (Ø6.4 x Ø12) fest und die Schraubenbolzen (S)
(Ø5 x 45) mit den Unterlegscheiben (T) (Ø6.4 x
Ø18).

9) Montieren Sie die Rohrummantelungen durch

Befestigung des Unterteils an der Aufhängung (H),
wie in der Figur 1 genau beschrieben. Heben Sie die
obere Rohrummantelung auf die gewünschte Höhe
an und markieren Sie den Umriss an der Wand.
Entfernen Sie die Rohrummantelungen.

10) Bringen Sie die Klammern (F) an der Halterung
(C) an.

11) Zentrieren Sie die Halterung (C) innerhalb des
markierten Umrisses; zeichnen Sie die Bohrlöcher
an und bohren Sie die Löcher für die Dübel (E) (Ø6
x 30). Befestigen Sie die Halterung (C) mit den
Dübelschrauben (D) (Ø4 X 30).

12) Bringen Sie das Teil (A) an, wenn das Innenrohr
(nicht mitgeliefert) einen Durchmesser von Ø150 hat
oder (A) +(B) bei einem Durchmesser von Ø120.

13) Befestigen Sie das Innenrohr mit einer Schelle
(nicht mitgeliefert) entsprechend an (A) bzw. (B) an.

14) Nach der Anbringung des Innenrohres setzen
Sie die untere Rohrverkleidung auf die
Dunstabzugshaube und befestigen Sie die obere
Rohrummantelung mit den Schrauben (G).

Falls ein Dunstabzug nach außen nicht möglich ist,
kann die Dunstabzugshaube mittels Aktivkohlefiltern
so betrieben werden, dass die Reinigung der Luft mit
Umluftbetrieb über diese Filter erfolgt.
Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je
nachdem wie oft und lange Sie das Gerät
einschalten, zwischen drei bis sechs Monaten. Diese
Filter sind nicht wasch- oder wiederverwendbar. Sie
müssen nach der Abnutzung erneuert werden.

SET Typ 1 - Zeichnung 2 (S. 13)

1) Setzen Sie die Filter jeweils in das Ansaugteil an
beiden Seiten des Motors ein, indem Sie die
Filteröffnungen (A) in die Raster (B) des
Motorgehäuses einstecken. Anschliessend drehen
Sie in die auf der Zeichnung angegebene Richtung.

2) Entfernen Sie die Rohrverkleidungen (E). Bringen
Sie die Diffusor (H) an der Halterung (C) an.

3) Befestigen Sie den Diffusor (C) im Inneren der
unteren Rohrverkleidung mit den Schrauben (D) (M4
x 12). Bringen Sie die Rohrverkleidung (E) wieder
an.

SET Typ 2 - Zeichnung 3 (S. 13)

1) Bringen Sie die Befestigungsmuttern (F) am
Haubengehäuse an.

2) Befestigen Sie die Halterungen (B) mit den
Schrauben (E) (M4 x 12) auf den Muttern (F).

3) Montieren Sie die Aktivkohlefilter (A), indem Sie
die Verankerungen in die Halterungsschlitze
einfügen (B).

4) Nehmen Sie die Rohrverkleidung (H) ab. Bringen
Sie die Diffusor (G) an der Halterung (C) an.

5) Befestigen Sie den Diffusor (C) im Inneren der
unteren Rohrabdeckung mit den Schrauben (D) (M4
x 12). Bringen Sie die Rohrverkleidung (H) wieder
an.

Aktivkohlefilter (Optional)

Einbau

Mitgeliefertes Zubehör

Manual DC TEKA.qxd 14/04/2003 10:08 PÆgina 12

13

D

FIG. 2

FIG. 3

FIG.1

Manual DC TEKA.qxd 14/04/2003 10:09 PÆgina 13

14

ENG

Dear client:

Congratulations on your choice. We are sure
that this modern, functional and practical
appliance, made with top quality materials,
will fully satisfy your needs.

Please read every section of this
INSTRUCTIONS MANUAL before using your
kitchen hood for the first time, to ensure
maximum performance from the appliance
and to avoid breakdowns, which may be
caused by incorrect use, as well as to allow
any minor problems to be solved.

Store this manual, as it will provide useful
information about your kitchen hood at all
times and will also help other people to use it.

• Please be aware of current local
regulations with reference to domestic
electrical fittings and gas eduction.

• Verify that the tension and frequency of the
network match those indicated on the label
located inside the kitchen hood.

• The appliance must be connected to the
network using a break switch with a
universal cut off and minimum contact
separation of 3 mm.

• Once the kitchen hood has been installed,
ensure that the mains cable to the network
is not in contact with any live metal edges.

• Avoid connecting the appliance to
conductors used as exits for fumes
produced by a non-electric energy source,
e.g.: boilers, chimneys, etc.

• If the extractor fan is going to be used
simultaneously with equipment powered by
a non-electric energy source, e.g.: gas
cookers, then the room must have
sufficient ventilation.

• Excessive fat accumulation in the kitchen
hood and metal filters is a fire risk and may
also cause dripping, therefore the inside of
the kitchen hood and the metal filters must
be cleaned at least once a month.

• The lower part of the kitchen hood must be
fitted at least 50 cm. over electric hobs and
65 cm. over gas or mixed hobs. FOLLOW
THE MANUFACTURER'S MINIMUM
RECOMMENDATIONS.

• Never leave gas hobs lit if not covered by a
container. The fat accumulated in the filters
may drip or catch fire when the
temperature increases.

• Avoid cooking under the kitchen hood if the
metal filters are not fitted, e.g.: while they
are being cleaned in the dishwasher.

• You must not produce flames under the
kitchen hood.

• Disconnect the appliance before any
interior manipulation, e.g. during cleaning
or maintenance.

• We recommend the use of gloves and to
be extremely careful when cleaning the
kitchen hood's interior.

• Your kitchen hood is designed for domestic
use and only for extraction and purification
of fumes produced during food
preparation. It will be your responsibility if it
is used for other purposes, which may be
dangerous. The manufacturer cannot
accept responsibility for damage caused
by improper use of the appliance.

• For repairs please contact the nearest
TEKA Technical Assistance Service, and
always use genuine spare parts. Repairs
or modifications carried out by unqualified
personnel can cause malfunctions or may
damage the appliance, putting your safety
in danger.

Safety Instructions

Manual DC TEKA.qxd 14/04/2003 10:09 PÆgina 14

15

ENG

Index

Page

Description of the appliance 15

Instructions for use 15

Programming timer 15

Cleaning and maintenance 16

Problem solving 16

Sizes and specifications 17

Accessories supplied 18

Installation 18

Active carbon filters 18

A Electronic programmer control box

with buttons to control speed, light and
power in use indicators.

B Metal filters.
C Lamp with two bulbs - 20 W (G-4).
D, E Vertically adjustable tubecovers.

Switch on the extractor fan a few minutes
before you start to cook in order to ensure that
a steady air flow has been established before
fumes appear.

Allow the extractor fan to run for several
minutes after you have finished cooking
(between 3 to 5 minutes) in order to expel all
the grease from the outlet duct. This prevents
the return of grease, smoke and smells.

1.- The draft hood will remain on for 10
minutes at the selected level if pressed at
any speed for more than 2 seconds.
To programme a time other than the pre­selected one (10 minutes):

a).- Press the "Timer" button with the draft

hood turned off.

b).- Select the intake time by pressing the

corresponding button. (see figure).

c).- Press the "Timer" button again.
d).- Press the chosen speed for more than 2

seconds, and the light will begin to flash.

Instructions for use

Maximum speed

Timer

Extra fan

Medium speed

Minimum speed

Light

Description of the appliance

Programming timer

Manual DC TEKA.qxd 14/04/2003 10:10 PÆgina 15

16

ENG

During cleaning and maintenance work,
make sure the safety instructions set out
on page 14 are complied with.

• If your kitchen hood is made from stainless
steel, use proprietary cleaners mentioned
in the product instructions.

• If your kitchen hood is painted, use
lukewarm water and a neutral soap.

• Never use metallic scourers, nor abrasive
or corrosive products.

• Dry the kitchen hood using a cloth that
does not produce fibres.

Extract the filters from their housings using
the handles specially designed for this
purpose.

The metal filters can be cleaned by soaking
them in hot water with neutral detergent until
the fat dissolves and then rinsing them under
the tap or using special anti-grease products.
They can also be washed in a dishwasher. In
this case, it is advisable to stack them
vertically to avoid food residues to stick to
them.

Cleaning in a dishwasher with aggressive
detergents or polish may damage the metallic
surface (blackening it), although this will not
affect its fat retention capacity.

Once clean, leave them to dry off and then fit
them onto the kitchen hood.

Proceed as follows:

• Unscrew the lamp cap trimming cover.

• Change the broken/burnt out lamp.
Maximum lamp power is 20 W (G-4).

• Screw in the lamp cap trimming cover.

Cleaning and maintenance

_________________________________________________________

Problem solving

Proceed with the following checks before calling Technical Services:

Problem Possible cause Solution

The extractor fan does not work. The mains cable is not connected to the

network.

There is no current in the network.

Connect mains cable to the network.

Provide current to the network.

The kitchen hood does not extract
sufficiently or vibrates.

Filters are saturated with fat.

Obstruction in the air exit conduct.

Change or clean the active charcoal and/or metal
filters, as the case may be.

Remove the obstruction.

The lamps do not light up. The lamps are blown.

The lamps are slack.

Change the lamps.

Tighten the lamps.

Changing light bulbs

Cleaning the hood body

Cleaning the metal filters

Manual DC TEKA.qxd 14/04/2003 10:10 PÆgina 16

17

ENG

Sizes and specifications

Lamps rate:

Puissance lampes.:

Poténcia nom. lámpada:

Potencia nom. lámpara:

Código Técnico *

Campana decorativa

Serial n°: A-00000

SANTANDER (E)

Technical Code

Network Tension

(V)

Network

Frequency (Hz)

Lights / Motor Power

(W)

Motor Volume

114321DC 220-240 50 2x20 / 250 800 m3/h
134321DC 110-127 60 2x20 / 280 730 m3/h

TEKA INDUSTRIAL S.A. reserves the right to make changes and corrections to its
products as it deems necessary, without altering their basic characteristics.

Manual DC TEKA.qxd 14/04/2003 10:10 PÆgina 17

18

ENG

1 150/125 mm reduction.

1 Anti-recoil valve.
2 Support for tubecover.
1 Hood support.
2 Wall support.
6 Wall plugs (Ø8 x 40).
6 Long bolts (Ø5 x 45).
4 Wall plugs (Ø6 x 30).
4 Long bolts (Ø4 x 30).
2 Ø6.4 x Ø18, washers.
2 Ø6.4 x Ø12, washers.
2 Screws (Ø3.9 x 13).
8 Screws (Ø4 x 12).

Fig. 1 (Page 19)

On installing the kitchen hood make sure
that the Safety Instructions set out on page
14 are complied with.

To obtain optimum performance, the external
duct must not be more than FOUR METRES
LONG, have no more than two 90° angles and
its diameter must be at least Ø120.

1) Using the attached template, trace and drill
the points for fitting the wall plugs onto the wall
(A1) (Ø8 x 40) and (J) (Ø6 x 30).

2) Attach the Supports (O) to the wall using the
long bolts (Q) (Ø5 x 45) and the support (H)
with the long bolts (I) (Ø4 x 30), as in figure 1.

3) Fit the support (K) to the body of the hood
using the long bolts (A4) (M4 x 12), as
indicated in figure 1.

4) Hang the kitchen hood onto the mounted
supports (O). Straighten the appliance by
tightening the long bolts (L) (M4 x 12).

5) Trace the location of the long bolts (S) (Ø5 x

45).

6) Take the kitchen hood off.

7) Drill into the wall and fit the wall plugs (R)
(Ø8 x 40).

8) Hang the kitchen hood; tighten the screws
(M) (M4 x 12) with the washers (A3) (Ø6.4 x
Ø12) and the long bolts (S) (Ø5 x 45) with the
washers (T) (Ø6.4 x Ø18).

9) Mount the tubecovers, attaching the lower
one to the support (H) as per the detail in figure

1. Lift the upper tubecover up to the desired

height and mark its shape on the wall. Remove
the tubecovers.

10) Fit the clips (F) to the support (C).

11) Centre the support (C) around the shape
marked; trace and drill the fixing points for the
wall plugs (E) (Ø6 x 30). Attach the support (C)
with the long bolts (D) (Ø4 x 30).

12) Fit the part (A) if the inner tube (not
supplied) is Ø150 or (A) + (B) if it is Ø120.

13) Attach the inner tube with a clamp (not
supplied) to (A) or (B) as the case may be.

14) Once the inner tube is fitted, fit the lower
tubecover around the extractor fan outlet and
attach the upper tubecover with the screws
(G).

When exterior gas extraction is not possible,
then the kitchen hood may be set to purify the
air by recycling it through active carbon filters.

The active carbon filters have an active life of
between three to six months, depending on
the individual conditions of use. These filters
cannot be washed nor regenerated. They must
be replaced once their useful life comes to an
end.

SET type 1 - Fig. 2 (Page 19)

1) Put the filters into the lateral draught section
of the motor making the holes in the filters
match up (A) with the pivots (B) of the motor
carcass. Turn as indicated in the diagram.

2) Remove the tubecovers (E). Fit the nut­supports (H) to the diffuser (C).

3) Fit the diffuser (C) into the inside of the lower
tubecover with the screws (D) (M4 x 12). Mount
the tubecovers (E).

SET type 2 - Fig. 3 (Page 19)

1) Fit the nut-supports (F) onto the body of the
kitchen hood.

2) Attach the supports (B) with the screws (E)
(M4 x 12) onto the nuts (F).

3) Mount the carbon filters (A) introducing the
anchorages into the grooves of the supports
(B).

4) Remove the tubecovers (H). Fit the nut­supports (G) to the diffuser (C).

5) Fit the diffuser (C) into the inside of the lower
tubecover with the screws (D) (M4 x 12). Mount
the tubecovers (H).

Active charcoal filters (Optional)

Installation

Accessories supplied

Manual DC TEKA.qxd 14/04/2003 10:10 PÆgina 18

19

ENG

FIG.1

FIG. 2

FIG. 3

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 19

20

FR

Cher client, toutes nos félicitations !Vous avez
fait un excellent choix. Nous sommes sûrs et
certains que cet appareil, moderne,
fonctionnel et pratique qui a été construit avec
des matériaux de première qualité, pourra
largement répondre à vos besoins.

Avant d'utiliser la hotte pour la première fois,
lisez attentivement les sections de ce
MANUEL D'INSTRUCTIONS. Cela vous
permettra non seulement d'obtenir un meilleur
rendement de l'appareil mais aussi d'éviter les
pannes qui pourraient se produire par la suite,
en cas de mauvaise utilisation de l'appareil ;
par ailleurs, cela vous permettra surtout de
résoudre les petits problèmes auxquels vous
pourrez être confrontés.

Conservez ce manuel, il vous fournira, à tout
moment, une information utile concernant
votre hotte et facilitera, par ailleurs, son
utilisation à d'autres personnes.

• Respectez les dispositions légales en
vigueur aussi bien concernant les
installations électriques domestiques que
concernant les dégagements de gaz.

• Vérifiez si la tension tout comme la
fréquence du réseau correspondent bien
avec celles indiquées sur l'étiquette située
à l'intérieur de la hotte.

• L'appareil doit être branché sur le réseau
en utilisant un interrupteur possédant une
coupe omnipolaire, et ayant une
séparation minimum de contact de 3 mm.

• Une fois que la hotte a été installée, faites
en sorte que le câble d'alimentation qui doit
être branché sur le réseau ne soit pas en
contact avec des arêtes métalliques
vivantes.

• Évitez de brancher l'appareil à des
conduits devant être utilisés pour le
dégagement de fumées produites par une
source d'énergie différente à l´électrique
par exemple; chaudières, cheminées,etc.

• Dans la pièce, la ventilation doit être
adéquate dans le cas où la hotte serait
utilisée en même temps que des appareils
devant être branchés sur une source
d'énergie différente à l´électrique par
exemple; cuisinières à gaz, etc.

• L'accumulation excessive de graisse dans

la hotte tout comme dans les filtres
métalliques peut provoquer des incendies
et des égouttements, c'est pourquoi il est
nécessaire de laver l'intérieur de la hotte et
des filtres métalliques au moins une fois
par mois.

• La partie inférieure de la hotte doit être
située au moins à 50 cm. de haut sur des
plaques électriques et à 65 cm., sur des
plaques à gaz ou mixtes. RESPECTEZ
LES INDICATIONS FONDAMENTALES
DU FABRICANT.

• Ne jamais laisser les brûleurs à gaz
allumés sans placer un récipient dessus.
La graisse accumulée dans les filtres peut
dégoutter ou s'enflammer à cause de l'aug­mentation de température.

• Éviter de faire la cuisine sous la hotte si les
filtres métalliques ne se trouvent pas à leur
place, par exemple; pendant qu'ils sont
nettoyés dans le lave-vaisselle.

• Il est interdit de flamber sous la hotte.

• Débrancher l'appareil avant de faire
n'importe quelle manipulation à l'intérieur
de ce dernier ; par exemple, pendant le
nettoyage ou l'entretien.

• Nous vous recommandons d'utiliser des
gants et de prendre toutes les précautions
nécessaires au moment de nettoyer
l'intérieur de la hotte.

• La hotte est destinée à l'usage domestique
et exclusivement à l'extraction et à la
purification des gaz produits par la
préparation d'aliments. L'utilisation à
d'autres fins est sous votre entière respon­sabilité et peut être dangereuse. Le
fabricant ne se responsabilise pas des
dommages causés par une mauvaise
utilisation de l'appareil.

• Pour tout type de réparation, veuillez vous
adresser au Service d'Assistance
Technique de TEKA le plus proche, et
utiliser toujours des pièces de rechange
originales. Les réparations ou
modifications réalisées par un personnel
non qualifié peuvent causer des
dommages à l'appareil ou peuvent
entraîner un mauvais fonctionnement et
peuvent même mettre en danger votre
propre sécurité.

Instructions de Sécurité

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 20

21

FR

Index

Page

Description de l'appareil 21

Mode d'emploi 21

Programmation du temps d'aspiration 21

Nettoyage et Entretien 22

Si quelque chose ne marche pas 22

Dimensions et caractéristiques 23

Accessoires livrés 24

Installation 24

Filtres à charbon actif 24

A Commande électronique servant à

programmer, dotée de boutons
destinés à contrôler la vitesse, la
lumière ainsi que les indicateurs de
puissance en fonctionnement.

B Filtres métalliques.
C Lampes dotées de deux ampoules - 20

W (G-4).

D, E Couvre-tuyaux, réglables en hauteur.

Afin d'obtenir une meilleure aspiration, nous
vous recommandons de mettre en marche la
hotte quelques minutes avant de faire la
cuisine pour que le flux d'air soit soutenu et
stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques
minutes après avoir fini de faire la cuisine
pour que les fumées tout comme les odeurs
soient entièrement évacuées à l'extérieur.

1.- Appuyez pendant plus de 2 secondes sur
n'importe quelle vitesse, la hotte restera
allumée pendant 10 minutes au niveau
sélectionné. Pour programmer une
durée différente de celle pré-établie (10
minutes):

a).- Au cas où la hotte serait éteinte, appuyez

sur le bouton "Temporisateur".

b).- Sélectionnez le temps d'aspiration

souhaité en appuyant sur le bouton
correspondant (voir figure).

c).- Appuyez à nouveau sur le bouton

"Temporisateur".

d).- Appuyez sur la vitesse souhaitée durant

plus de 2 secondes, la lumière
commencera à clignoter.

Description de l'appareil

Aspiration maximum

Aspiration intensive

Temporisateur

Aspiration minimum

Aspiration moyenne

Lumière

Mode d'emploi

Programmation du temps d'aspiration

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 21

22

FR

Au moment de procéder au nettoyage et à
l'entretien, veuillez respecter les
instructions de Sécurité indiquées à la
page 20.

• Si votre hotte est en acier inoxydable,
utilisez des produits de nettoyage
spécialisés pour ce type de matériau en
suivant les instructions du fabricant du
produit.

• Si votre hotte est peinte, utilisez de l'eau
tiède et du savon neutre. Éviter d'utiliser
des produits contenant des substances
corrosives, abrasives ou dissolvantes.

• N'utilisez, en aucun cas, des éponges
métalliques ni des produits abrasifs ou
corrosifs.

• Séchez la hotte en utilisant un linge ne
contenant pas des pilosités.

Enlevez les filtres de leurs emplacements en
utilisant, à cet effet, des poignées spécifiques.

Les filtres métalliques peuvent être nettoyés
en les plongeant dans de l'eau chaude
contenant du détergent neutre jusqu'à ce que

la graisse disparaisse et ensuite en les rinçant
sous le jet de l'eau du robinet ou en utilisant
des produits spécifiques pour la graisse. De
même, ils peuvent être lavés dans un lave­vaisselle.

Dans ce cas, il est recommandé de le faire en
les plaçant verticalement pour éviter que des
restes de nourriture ne se déposent dessus.

Le fait de laver les filtres dans un lave­vaisselle en utilisant des détergents agressifs
ou des brillants à métaux, peut détériorer la
surface métallique (en la noircissant) sans
pour autant que cela n'ait des répercussions
sur leur capacité de retention de graisses.

Une fois qu'ils sont propres, il faudra les
laisser sécher en plein air et ensuite les placer
dans la hotte.

Procédez de la façon suivante:

• Enlevez l'ampoule en la dévissant du culot
de lampe.

• Changez l'ampoule abîmée/ grillée. La
puissance maximum des ampoules est de
20 W (G-4).

• Vissez l'ampoule dans le culot de lampe.

Changement des ampoules

Nettoyage des filtres métalliques

Nettoyage du corps de la hotte

Nettoyage et entretien

_________________________________________________________

Si quelque chose ne marche pas

Avant d'appeler le Service Technique, procédez aux vérifications suivantes:

Problème Cause éventuelle Solution

La hotte ne marche pas. Le câble d’alimentation de la hotte n’est pas

branché sur le réseau.

Il n’y a pas de courant sur le réseau.

Branchez le câble d’alimentation sur le réseau.

Faites en sorte que le courant arrive au réseau.

La hotte n’aspire pas assez ou vibre. Filtres saturés de graisse.

Obstruction dans le conduit d’échappement
d’air.

Remplacez ou nettoyez les filtres à charbon actif
et/ou métalliques selon le cas.

Enlevez l’obstruction.

Les lampes n’éclairent pas. Les ampoules sont grillées.

Les ampoules sont déserrées.

Remplacez les ampoules.

Serrez les ampoules.

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 22

23

FR

Dimensions Caractéristiques

Lamps rate:

Puissance lampes.:

Poténcia nom. lámpada:

Potencia nom. lámpara:

Código Técnico *

Campana decorativa

Serial n°: A-00000

SANTANDER (E)

Code Technique

Tension (V)

Réseau

Fréquence (Hz)

Réseau

Puissance (W)

Lumières / Moteur

Débit Moteur

114321DC 220-240 50 2x20 / 250 800 m3/h
134321DC 110-127 60 2x20 / 280 730 m3/h

La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses
appareils les modifications qu'elle jugera opportunes sans pour autant modifier leurs
caractéristiques fondamentales.

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 23

24

FR

1 Réduction 150 / 125 mm.

1 Soupape anti-retour.
2 Support pour couvre-tuyau.
1 Support hotte.
2 Supports mur.
6 Sabot de retenue (Ø8 x 40).
6 Vis à bois (Ø5 x 45).).
4 Sabot de retenue (Ø6 x 30).
4 Vis à bois (Ø4 x 30).
2 Rondelles (Ø6.4 x Ø12).
2 Rondelles (Ø6.4 x Ø18).
2 Vis (Ø3.9 x 13).
8 Vis (Ø4 x 12).

Fig. 1 (Page 25)
Faites tout pour respecter les Instructions
de Sécurité indiquées à la page 20 au
moment d'installer la hotte.

Pour obtenir un meilleur rendement, la
conduite située à l'extérieur ne devra pas
dépasser les QUATRE MÈTRES et ne devra
pas non plus avoir plus de deux angles de 90º.
Par contre, elle devra avoir au moins Ø120 de
diamètre.

1) En utilisant le guide ci-joint, tracez et perforez
dans le mur les points pour fixer les sabots de
retenue (A1) (Ø8 x 40) et (J) (Ø6 x 30).

2) Vissez les supports (O) au mur à l'aide des vis à
bois (Q) (Ø5 X 45) et le support (H) à l'aide des vis
à bois (I) (Ø4 x 30), comme cela est indiqué sur la
figure 1.

3) Vissez le support (K) sur le corps de la hotte à
l'aide des vis (A4) (M4 x 12), comme cela est indiqué
sur le croquis de la figure 1.

4) Accrochez la hotte dans les supports installés (O).
Nivelez l'appareil en serrant les vis (L) (M4 x 12).

5) Tracez la situation des vis à bois (S) (Ø5 x 45).

6) Décrochez la hotte.

7) Perforez le mur et accrocher les sabots (R) (Ø8 x

40).

8) Accrochez la hotte, serrez les vis (M) (M4 x 12) au
moyen des rondelles (A3) (Ø6.4 x Ø12) et à l'aide
des vis à bois (S) (Ø5 x 45) au moyen des rondelles
(T) (Ø6.4 x Ø18).

9) Montez les couvre-tuyaux. En fixant la partie
inférieure sur le support (H) comme cela est indiqué
sur le croquis de la figure 1. Élevez le couvre-tuyau
supérieur jusqu'à l'endroit souhaité et marquez son
contour sur le mur. Enlevez les couvre-tuyaux.

10) Placez les agrafes (F) dans le support (C).

11) Centrez le support (C) sur le contour marqué;
tracez et perforez les points de fixation des sabots
(E) (Ø6 x 30). Fixez le support (C) avec des vis à
bois (D) (Ø4x30).

12) Placez la pièce (A) si le tuyau intérieur (non livré)
est Ø150 ou (A) + (B) s'il est Ø120.

13) Fixez le tuyau intérieur avec un collier (non livré)
à (A) ou (B) selon le cas.

14) Une fois que le tuyau intérieur est placé, placez
le couvre-tuyau inférieur sur la hotte et fixez le
couvre-tuyau supérieur avec des vis (G).

Dans le cas où il serait impossible d'évacuer le
gaz à l'extérieur, la hotte peut être placée pour
purifier l'air en le faisant passer à nouveau
dans les filtres à charbon actif.
Les filtres à charbon actif peuvent durer entre
trois et six mois, selon la façon dont ils sont
utilisés par tout un chacun. Ces filtres ne sont
pas lavables et ne peuvent pas être regénérés
non plus. Une fois qu'ils sont âbimés, il faut les
remplacer.

FILTRES TYPE 1 - Fig. 2 (Page 25)

1) Placez les filtres dans la section latérale
d'aspiration du moteur en faisant correspondre
les orifices des filtres (A) avec les pivots (B) de
la carcasse du moteur. Tournez dans le sens
qui est indiqué sur la figure.

2) Retirez les couvre-tuyaux (E). Placez les
écrous-support (H) dans le diffuseur (C).

3) Placez le diffuseur (C) à l'intérieur en
utilisant des vis (D) (M4 x 12). Placez à
nouveau les couvre-tuyaux (E).

FILTRES TYPE 2 - Fig. 3 (Page 25)

1) Placez les écrous-support (F) dans le corps
de la hotte.

2) Fixez les supports (B) avec des vis (E) (M4
x 12) sur les écrous (F).

3) Montez les filtres à charbon (A) en
introduisant les ancrages dans les fentes des
supports (B).

4) Retirez les couvre-tuyaux (H). Placez les
écrous-support (G) dans le diffuseur (C).

5) Placez le diffuseur (C) à l'intérieur du
couvre-tuyau inférieur en utilisant des vis (D)
(M4 x 12). Placez à nouveau les couvre-tuyaux
(H).

Filtres à charbon actif (facultatif)

Installation

Accessoires livrés

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 24

25

FR

FIG.1

FIG. 2

FIG. 3

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 25

26

P

Estimado cliente:

Parabéns pela sua preferência. Estamos
certos que este aparelho, moderno, funcional
e prático, construído com materiais de
primeira qualidade, irá satisfazer plenamente
as suas necessidades.

Leia todas as secções deste MANUAL DE
INSTRUÇÕES antes de utilizar o exaustor de
campânula pela primeira vez, a fim de obter o
máximo rendimento do aparelho e evitar
avarias provocadas por uma utilização
incorrecta, permitindo-lhe ainda solucionar
pequenos problemas.

Guarde este manual, pois fornecer-lhe-á
informações úteis sobre o seu exaustor em
qualquer altura e facilitará a utilização do
mesmo por outras pessoas.

• Respeite as normas locais em vigor que
regulam as instalações eléctricas
domésticas e evacuação de gases.

• Certifique-se que a tensão e frequência da
rede correspondem às indicadas na
etiqueta situada no interior do exaustor.

• O aparelho deve ser conectado à rede por
meio de um interruptor de corte omnipolar,
com uma separação mínima de contactos
de 3 mm.

• Uma vez instalado o exaustor, certifique­se que o cabo de alimentação à rede não
está em contacto com arestas metálicas
vivas.

• Evite ligar o aparelho a condutas utilizadas
para a evacuação de fumos originados por
uma energia que não seja eléctrica. Por
exemplo: caldeiras, chaminés, etc.

• O compartimento deve estar provido de
uma ventilação adequada se o exaustor for
utilizado, simultaneamente, com aparelhos
alimentados por uma energia que não seja
eléctrica. Por exemplo: cozinhas a gás.

• A acumulação excessiva de gordura no

exaustor e filtros metálicos aumenta o
risco de incêndio e saturação, sendo, por
isso, necessário lavar a parte interior do
exaustor e os filtros metálicos pelo menos
uma vez por mês.

• A parte inferior do exaustor deve estar, no
mínimo, a 50 cm de altura das placas de
fogão eléctricas e a 65 cm das placas a
gás ou mistas. OBSERVE AS
INDICAÇÕES MíNIMAS DO
FABRICANTE.

• Nunca deixe os bicos do fogão acesos
sem que tenham um recipiente a cobri-los.
A gordura acumulada nos filtros pode
escorrer ou inflamar-se devido ao aumento
de temperatura.

• Evite cozinhar por baixo do exaustor se os
filtros metálicos não estiverem colocados,
por exemplo: enquanto estiverem a ser
lavados na máquina de lavar a loiça.

• Não deve flamejar debaixo do exaustor.

• Desligue o aparelho antes de efectuar
qualquer manipulação no seu interior. Por
exemplo: durante a limpeza ou
manutenção.

• Recomendamos o uso de luvas e extrema
precaução durante a limpeza do interior do
exaustor.

• O seu exaustor destina-se a uso
doméstico e unicamente para a extracção
e purificação dos gases provenientes da
preparação de alimentos. A sua utilização
para outros fins é da sua inteira responsa­bilidade e pode ser perigosa. O fabricante
não se responsabiliza por danos causados
por uma utilização indevida do aparelho.

• Para qualquer reparação, deverá dirigir-se
ao Serviço de Assistência Técnica da
TEKA mais próximo e utilizar sempre
peças originais. As reparações ou
modificações realizadas por pessoal não
qualificado podem originar danos no
aparelho ou um mau funcionamento,
colocando em perigo a sua segurança.

Instruções de Segurança

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 26

27

P

˝ndice

Página

Descrição do aparelho 27

Instruções de utilização 27

Programação de tempo de aspiração 27

Limpeza e manutenção 28

Em caso de alguma avaria 28

Dimensões e características 29

Acessórios fornecidos 30

Instalação 30

Filtros de carbono activo 30

A Comando electrónico de programação

com botãos para controlar a
velocidade, luz e indicadores de
potência em utilização.

B Filtros metálicos.
C Lâmpada com dois pontos de luz - 20

W (G-4).

D, E Condutas, reguláveis em altura.

Para conseguir uma melhor aspiração,
recomendamos que ponha o exaustor em
funcionamento uns minutos antes de cozinhar
para que o fluxo de ar seja contínuo e estável
no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em
funcionamento uns minutos depois de
cozinhar para que a totalidade dos fumos e
odores sejam aspirados para o exterior.

1.- Carregando durante mais de 2 segundos
em qualquer velocidade, o exaustor
permanecerá ligado 10 minutos no nível
seleccionado.

Para programar um tempo diferente ao pre­estabelecido (10 minutos):

a).- Com o exaustor apagado, carregue no
botão "Temporizador".

b).- Seleccione o tempo de aspiração
carregando no botão correspondente. (ver
figura).

c).- Volte a carregar no botão "Temporizador".
d).- Carregue na velocidade desejada durante

mais de 2 segundos, a luz começará a piscar.

Descrição do Aparelho

Aspiração intensiva

Temporizador

Luz

Aspiração máxima

Aspiração mínima

Aspiração média

Instruções de Utilização

Programação de tempo de aspiração

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 27

28

P

Ao efectuar os trabalhos de limpeza e
manutenção, certifique-se que cumpre as
instruções de Segurança indicadas na
página 26.

• Se o seu exaustor for em aço inoxidável
deve utilizar produtos específicos para
este material, conforme as instruções do
fornecedor do produto.

• Se o seu exaustor for pintado, utilize água
tépida e sabão neutro. Evite usar produtos
com substâncias corrosivas, abrasivas ou
dissolventes.

• Nunca utilize esfregões metálicos nem
produtos abrasivos ou corrosivos.

• Seque o exaustor com um pano que não
liberte pêlos.

Retire os filtros utilizando os puxadores
próprios para esta operação.

Os filtros metálicos podem ser limpos

deixando-os em água quente e detergente
neutro até que a gordura se dissolva e
enxugando-os debaixo da torneira ou
utilizando produtos próprios para gordura.
Também podem ser lavados na máquina de
lavar a loiça. Neste caso, é aconselhável
colocar os filtros na vertical a fim de evitar que
se depositem restos de comida nos mesmos.

A lavagem dos filtros na máquina de lavar
loiça com detergentes agressivos ou abril­hantadores pode deteriorar a superfície
metálica (enegrecendo-a), no entanto não
afecta a sua capacidade de retenção de
gorduras.

Uma vez limpos, deixe os filtros secar ao ar e
depois volte a colocá-los no exaustor.

Proceda do seguinte modo:

• Desenrosque a lâmpada do casquilho.

• Troque a lâmpada avariada/fundida. A
potência máxima das lâmpadas é de 20 W
(G-4).

• Enrosque a lâmpada no casquilho.

Substituição de Luzes

Limpeza dos Filtros Metálicos

Limpeza do Corpo do Exaustor

Limpeza e Manutenção

_________________________________________________________

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Substitua ou limpe os filtros de
carbono activo e/ou metálicos
consoante o caso.

Elimine a obstrução.

Ligue o cabo de alimentação à
rede.

Certifique-se que a rede tem
corrente.

Filtros saturados de gordura.

Obstrução na conduta de saída de ar.

As lâmpadas não acendem.

As lâmpadas estão fundidas.

As lâmpadas estão frouxas.

Substitua as lâmpadas.

Aperte as lâmpadas.

O exaustor não aspira o suficiente
ou vibra.

O exaustor não funciona.

Problema

O cabo de alimentação do exaustor não
está ligado à rede.

Não há corrente na rede.

Possível causa

Solução

Manual DC TEKA.qxd 14/04/2003 10:11 PÆgina 28

29

P

Dimensões e Características

A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as
alterações que considerar necessárias sem prejuízo das suas características
básicas.

Lamps rate:

Puissance lampes.:

Poténcia nom. lámpada:

Potencia nom. lámpara:

Código Técnico *

Campana decorativa

Serial n°: A-00000

SANTANDER (E)

Código Técnico

Tensão (V) Da

Rede

Frequência (Hz)

Da Rede

Potência (W) Das

Luzes / Motor

Caudal De
Aspiração

114211DM 220-240 50 2x40 / 250 800 m3/h
134211DM 110-127 60 2x40 / 280 750 m3/h

Manual DC TEKA.qxd 14/04/2003 10:12 PÆgina 29

30

P

1 Redutor de 150 / 125 mm.
1 Válvula anti-retorno.
2 Suporte para conduta.
1 Suporte exaustor.
2 Suportes parede.
6 Buchas (Ø8 x 40).
6 Tira-fundos (parafuso de cabeça

hexagonal) (Ø5 x 45).
4 Buchas (Ø6 x 30).
4 Tira-fundos (parafuso de cabeça

hexagonal) (Ø4 x 30).
2 Anilhas Ø6.4 x Ø12.
2 Anilhas Ø6.4 x Ø18.
2 Parafusos (Ø3.9 x 13).
8 Parafusos (Ø3.9 x 13).

Fig. 1 (Pag. 31)
Durante a instalação do exaustor certifique­se que cumpre as Instruções de Segurança
indicadas na página 26.

Para obter o máximo rendimento, a conduta
para o exterior não deverá ser superior a
QUATRO METROS, ter mais de dois ângulos
de 90°, e o seu diâmetro deve ser de pelo
menos Ø120.

1) Utilizando molde em anexo, marque e fure
na parede os pontos de fixação das buchas
(A1) (Ø8 x 40) e (J) (Ø6 x 30).

2) Fixe os suportes (O) à parede com os tira­fundos (Q) (Ø 5x45) e o suporte (H) com os
tira-fundos (I) (Ø 4x30), conforme indicado na
figura 1.

3) Fixe o suporte (K) no corpo do exaustor com
os parafusos (A4) (M4x12), conforme indicado
no detalhe da figura 1.

4) Coloque o exaustor nos suportes que foram
montados (O). Nivele o aparelho, apertando os
parafusos (L) (M4x12).

5) Marque a localização dos tira-fundos (S) (Ø
5x45).

6) Retire o exaustor.

7) Fure a parede e coloque as buchas (R) (Ø8
x 40).

8) Coloque o exaustor, aperta os parafusos
(M) (M4 x 12) com as anilhas (A3) (Ø6.4 x
Ø12) e os tira-fundos (S) (Ø 5x45) com as
anilhas (T) (Ø6.4 x Ø18).

9) Monte as condutas, fixando a conduta

inferior no suporte (H), conforme indicado no
detalhe da figura 1. Suba a conduta superior
até ao local desejado e marque o seu contorne
na parede. Retire as condutas.

10) Coloque os ganchos (F) no suporte (C).

11) Centre o suporte (C) no contorno marcado;
marque e fure os pontos de fixação das
buchas (E) (Ø6 x 30). Fixe o suporte (C) com
os tira-fundos (D) (Ø4x30).

12) Coloque a peça (A) se o tubo interior (não
fornecido) for Ø150 ou (A) + (B) se for Ø120.

13) Fixe o tubo interior com uma braçadeira
(não fornecida) a (A) ou (B) consoante o caso.

14) Uma vez colocado o tubo interior, coloque
a conduta inferior sobre o exaustor e fixe a
conduta superior com os parafusos (G).

Quando não for possível a evacuação de gases para
o exterior, o exaustor pode ser configurado para
purificar o ar fazendo-o circular de novo através de
filtros de carbono activo.
A duração dos filtros de carbono activo varia entre
três e seis meses, dependendo das condições
particulares de utilização. Estes filtros não são
laváveis nem reutilizáveis, pelo que devem ser
substituídos sempre que termina a sua vida útil.

SET tipo 1 - Fig. 2 (Pag. 31)

1) Coloque os filtros na secção lateral de
aspiração do motor fazendo coincidir os
orifícios dos filtros (A) com os pivots (B) da
carcaça do motor. Gire no sentido indicado na
figura.

2) Retire as condutas (E). Coloque os porca de
suporte (H) no difusor (C).

3) Coloque o difusor (C) no interior da conduta
inferior com os parafusos (D) (M4 x 12). Volte
a colocar as condutas (E).

SET tipo 2 - Fig. 3 (Pag. 31)

1) Coloque a porca de suporte (F) no corpo do
exaustor.

2) Fixe os suportes (B) com os parafusos (E)
(M4 x 12) sobre as porcas (F).

3) Monte os filtros de carbono (A) introduzindo
os pontos de fixação nas ranhuras dos
suportes (B).

4) Retire as condutas (H). Coloque os porca de
suporte (G) no difusor (C).

5) Coloque o difusor (C) no interior a conduta
inferior com os parafusos (D) (M4 x 12). Volte
a colocar as condutas (H).

Filtros de Carbono Activo (Opcional)

Instalação

Acessórios Fornecidos

Manual DC TEKA.qxd 14/04/2003 10:12 PÆgina 30

31

P

FIG.1

FIG. 2

FIG. 3

Manual DC TEKA.qxd 14/04/2003 10:12 PÆgina 31
