INSTRUKCJA OBSŁUGI I MONTAŻU
BATERIA KUCHENNA DO ZLEWOZMYWAKA
i-SINK 95 DX
A39080
PRZED MONTAŻEM SPRAWDZIĆ WSZYSTKIE ELEMENTY MONTAŻOWE
1. Po otwarciu opakowania sprawdzić elementy montażowe zgodnie z poniższą listą.
2. Jeżeli zauważą Państwo braki, należy niezwłocznie skontaktować się ze sprzedawcą lub producentem
(Teka Polska Sp. z o.o.). Dlatego też poniższe rysunki mają charakter poglądowy.
1. Produkt nie jest przeznaczony do obsługi przez osoby (w tym dzieci), których zdolności zyczne,
zmysłowe lub umysłowe są ograniczone bądź osoby nie posiadające doświadczenia i wiedzy, za wyjątkiem sytuacji przebywania pod nadzorem oraz otrzymania stosownych instrukcji przez osobę odpowiadającą za ich bezpieczeństwo.
2. Nie pozwolić dzieciom manipulować przy urządzeniu.
3. Nie wolno wykorzystywać starych węży przyłączeniowych. Należy użyć nowych węży dołączonych
w zestawie.
4. Podłączenie elektryczne wykonać zgodnie z obowiązującymi normami.
I. Opis oraz funkcje produktu
1. Niniejszą baterię kuchenną, która charakteryzuje się innowacyjnym wzornictwem oraz wysokim
stopniem bezpieczeństwa, wykonano z wysokiej jakości mosiądzu (bez dodatku ołowiu).
2. Kontrolę strumienia wody umożliwia sensorowy panel sterujący: inteligentny, niezawodny, wyjątkowo trwały, o nowatorskim design’ie.
3. Inteligentny sensorowy panel sterujący pozwala regulować zarówno temperaturę, jak i moc strumienia wody. Dodatkowo o ustawionej temperaturze wody poinformuje kolor przycisków LED na panelu sterującym.
4. Kolor przycisków LED zmienia się w zależności od temperatury wody ustawionej w danym momencie. Pozwala uniknąć oparzeń.
Niebieski: <34ºC Fioletowy: 34 - 40 ºC Czerwony: >40 ºC
II. Parametry pracy
1. Ciśnienie wody: 1kgf/cm2 – 6 kgf/cm2; zakres temperatury: 3 - 75ºC
2. Przed montażem produktu należy wypłukać wszelkie nieczystości z rur doprowadzających, by nie
dopuścić do uszkodzenia zaworu jednostki centralnej.
3. W przypadku montażu baterii w blacie kuchennym: w blacie należy wyciąć otwór o średnicy 33 – 38 mm. Odstęp między środkiem wycięcia a ścianą powinien być większy niż 70 mm .
III. Szczegóły techniczne
1. Napięcie znamionowe/Częstotliwość: 220 – 240 V AC / 50 Hz
2. Maksymalny pobór mocy: 10 W
3. Maksymalne ciśnienie wody: 6 kgf/cm
4. Wskaźnik ochronny: IPX4
2
2

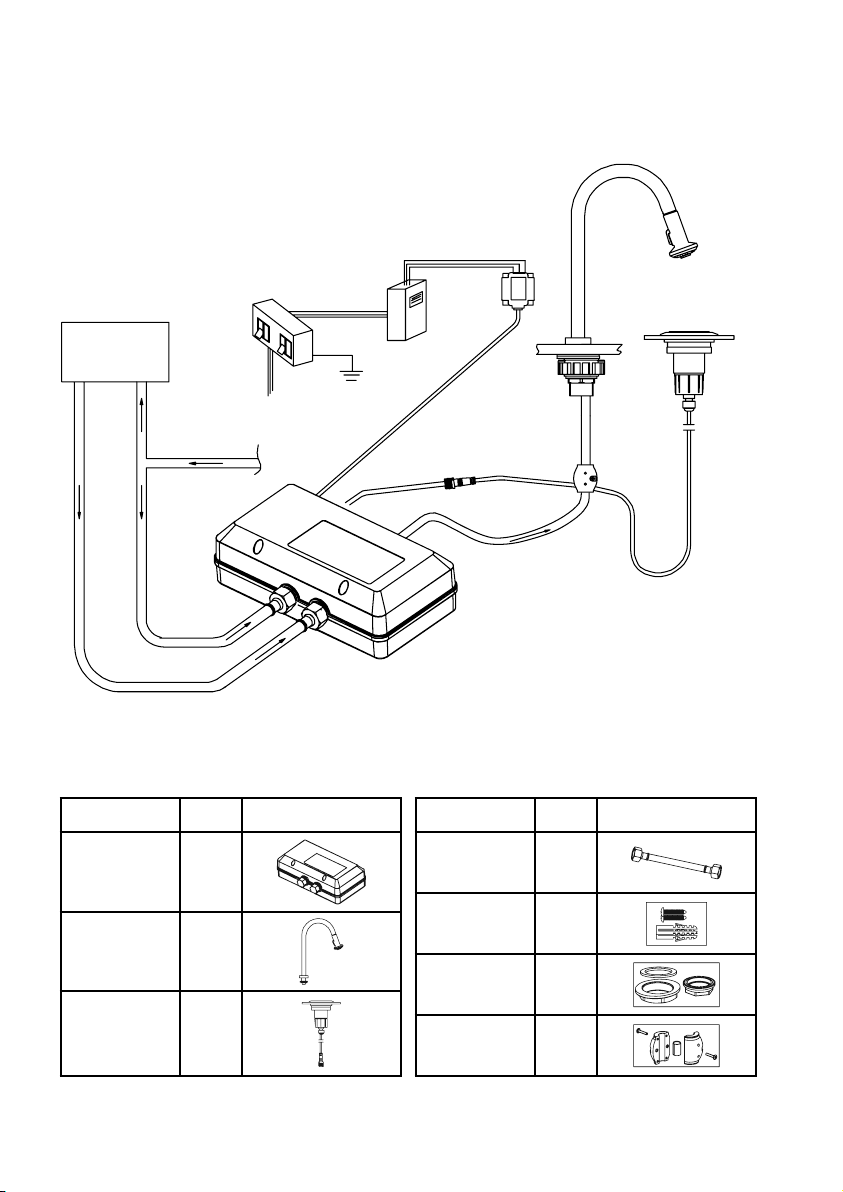

IV. Instrukcje oraz schemat montażu
jednostka
centralna CPU
bezpiecznik
podgrzewacz
wody
dopływ
zimnej wody
dopływ
zimnej wody
przewód
jednostka
centralna CPU
dopływ
ciepłej wody
V. Lista elementów montażowych
ltr
przeciwprzepięciowy
uziemienie
przewód sygnału,
wodoodporny łącznik
wtyczka
korpus baterii kuchennej
element sterujący
dopływ mieszanej
wody do baterii
kuchennej
Nazwa Ilość Rysunek
jednostka centralna CPU
korpus baterii kuchennej
element sterujący
1
1
1
Nazwa Ilość Rysunek
wąż przyłączeniowy
elementy montażowe 1
elementy montażowe 2
elementy montażowe 3
2
1
1
1
3
VI. Montaż jednostki centralnej CPU na ścianie
1. Montaż jednostki centralnej CPU:
KROK 1: Za pomocą szablonu (zdemontować blaszkę znajdującą się na korpusie jednostki centralnej)
zaznaczyć na ścianie miejsce wywiercenia otworów montażowych (wiertarka elektryczna) wg informacji podanych na Rys. 1.
KROK 2: Zamocować 2 kołki w ścianie, sprawdzić odstęp za pomocą szablonu (blaszka znajdująca
się na korpusie jednostki centralnej). (Jeśli zachodzi potrzeba, by nieznacznie powiększyć otwory, należy użyć wiertła Ø6 lub Ø7 – patrz Rys. 2.)
KROK 3: Zamocować jednostkę centralną CPU na ścianie (Rys. 3), mocno dokręcić śruby.
2. Istnieje możliwość zamocowania jednostki centralnej CPU do blatu kuchennego jak pokazano
na Rys. 4.
Uwaga!
1. Upewnić się, czy jednostkę centralną CPU zamontowano w suchym miejscu, nie narażonym na
zalanie oraz czy wąż przyłączeniowy zosta
ł solidnie przymocowany do odpływu CPU, by uniknąć
przecieków.
2. Montażu jednostki centralnej CPU na ścianie dokonać przed podłączeniem dopływu wody oraz podłączeniem elektrycznym, aby uniknąć uszkodzeń.
3. W przypadku gdy jednostka centralna CPU zostanie zalana wodą, należy bezzwłocznie odłączyć zasilanie oraz skontaktować się z najbliższym autoryzowanym serwisem technicznym.
!"#$
Rysunek 1
Figure 1
Rysunek 3
Figure 3
otwór/szablon
wiercenia otworów
montażowych
hole
Rysunek 2
Figure 2
Rysunek 4
Figure 4
4
VII. Instrukcje montażu elementów baterii kuchennej
Numer Nazwa Ilość
1 Korpus baterii kuchennej 1
2 Uszczelka 1
3 Nakrętka 1
4 Obciążnik 2
5 Śruba 2
6 Uszczelka 2
7 Element sterujący 1
8 Nakrętka 1
Montaż baterii kuchennej
1. Wyjąć baterię kuchenną oraz elementy
montażowe z opakowania. Umieścić baterię kuchenną w otworze na powierzchni zlewozmywaka.
2. Przymocować baterię kuchenną od spodu zlewozmywaka. Mocno dokręcić.
3. Zamontować obciążnik za pomocą śrub.
4. Zamocować element sterujący w otworze
na powierzchni zlewozmywaka.
5. Przymocować element sterujący od spodu zlewozmywaka.
Uszczelka
Nakrętka
Obciążnik
Nakrętka (z oringiem)
5
VIII. Podłączenie baterii kuchennej do jednostki centralnej CPU
1. Połączyć przewód sygnału baterii kuchennej z przewodem sygnału jednostki centralnej CPU,
mocno dokręcić wodoodporny łącznik.
2. Podłączyć dopływ mieszanej wody do baterii kuchennej do jednostki centralnej CPU.
korpus baterii
kuchennej
Faucet body
element sterujący
Controller
jednostka
centralna CPU
CPU control box
dopływ
zimnej wody
cold inlet
6
przewód sygnału
Signalcable (C P U )
dopływ
hot inlet
ciepłej wody
(CPU)
Signalcable
przewód sygnału
(bateria kuchenna)
(faucet)
Faucet mixed
dopływ mieszanej wody
do baterii kuchennej
water inlet

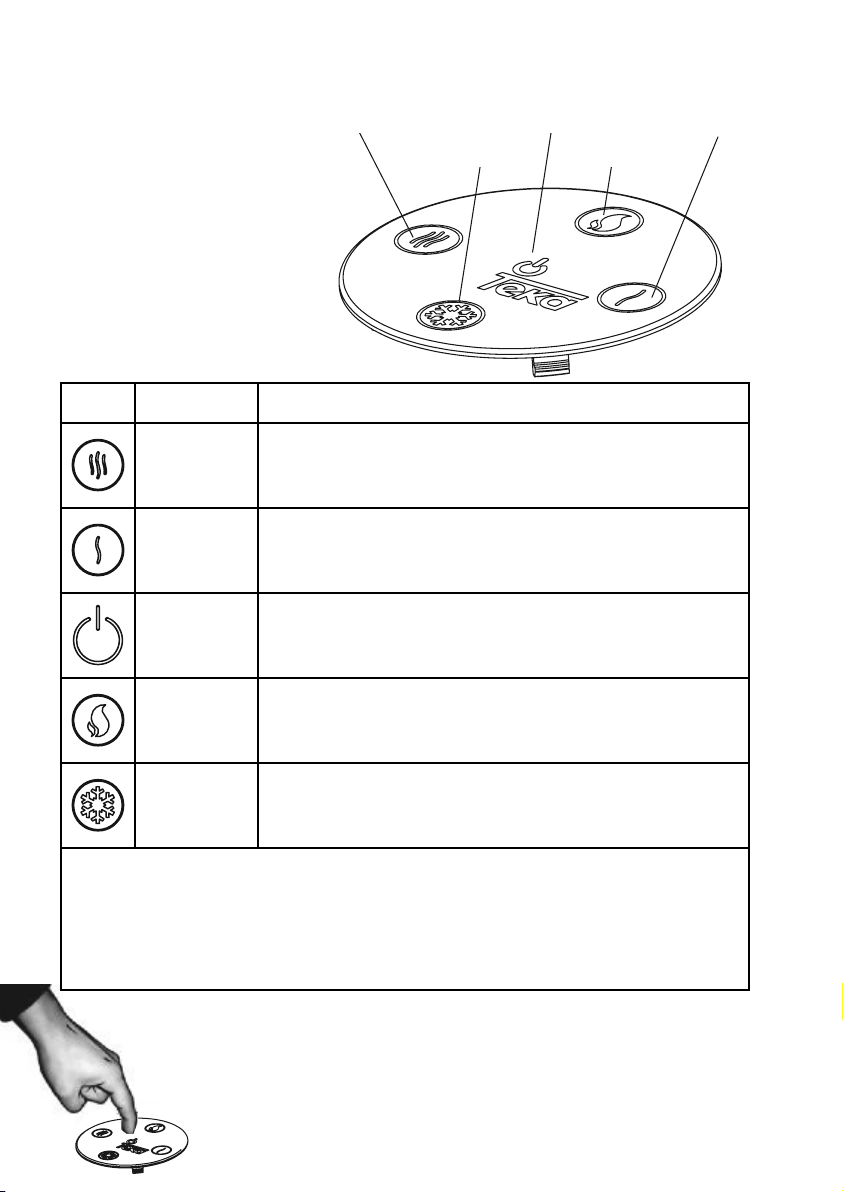

IX. Opis funkcji urządzenia
Symbol Opis Opis funkcji
większy strumień wody (+)
mniejszy strumień wody (-)
większy strumień
flow rate (+)
wody (+)
niższa temperatura
Gdy włączono panel sterujący, po każdym naciśnięciu przycisku rozlega się pojedynczy sygnał dźwiękowy, zaś strumień wody zwiększy się o jeden poziom. Jeśli urządzenie osiągnie najwyższy strumień wody, przycisk nie działa ani nie rozlega się sygnał dźwiękowy.
Gdy włączono panel sterujący, po każdym naciśnięciu przycisku rozlega się pojedynczy sygnał dźwiękowy, zaś strumień wody zmniejszy się o jeden poziom. Jeśli urządzenie osiągnie najniższy strumień wody, przycisk nie działa ani nie rozlega się sygnał dźwiękowy.
włączenie/wyłączenie
tempe r a ture (-)
wody (-)
On/Off
wyższa temperatura
tempe r a ture (+)
wody (+)
mniejszy strumień
flow rate (-)
wody (-)
włączenie / wyłączenie
wyższa temperatura wody (+)
niższa temperatura wody (-)
Uwaga!
1. Urządzenie posiada 5 poziomów mocy strumienia wody oraz 17 poziomów temperatury wody.
2. Ustawienie fabryczne to: 3. poziom mocy strumienia wody oraz 8. poziom temperatury wody.
3. Urządzenie wyłączy się automatycznie po upływie 5 minut ciągłego użytkowania.
4. ZAPAMIĘTAĆ! Aby włączyć urządzenie, należy dotknąć czubkiem palca przycisk „włączenie/wyłączenie”
(pionowe dotknięcie). Uważać, by w trakcie naciskania sensora „włączenie/wyłączenie” nie dotknąć ż z pozostałych przycisków.
Po każdym naciśnięciu przycisku rozlega się pojedynczy sygnał dźwiękowy. Gdy włączono urządzenie, przyciski LED mogą podświetlić się w różnych kolorach. Po wyłączeniu urządzenia przyciski LED zgasną.
Gdy włączono panel sterujący, po każdym naciśnięciu przycisku rozlega się pojedynczy sygnał dźwiękowy, zaś temperatura wzrośnie o jeden poziom. Jeśli urządzenie osiągnie najwyższą temperaturę wody, przycisk nie działa.
Gdy włączono panel sterujący, po każdym naciśnięciu przycisku rozlega się pojedynczy sygnał dźwiękowy, zaś temperatura zmniejszy się o jeden poziom. Jeśli urządzenie osiągnie najniższą temperaturę, przycisk nie działa.
adnego
Przyciski sensorowe naciskać bezpośrednio na symbolu znajdującym się na panelu sterującym. By poprawnie uruchomić funkcję, wystarczy delikatnie przesunąć palcem po symbolu wybranej funkcji.
7
Znaczenie kolorów przycisków LED:
Kolor przycisków LED Opis funkcji
Czerwony – świeci przez 5 sekund Urządzenie zostało uruchomione
Niebieski Temperatura poniżej 34ºC
Fioletowy Temperatura 34 - 40ºC
Czerwony Temperatura powyżej 40ºC
Czerwony – miga co pół sekundy Urządzenie nie działa
Rozwiązywanie problemów
Problem Prawdopodobna przyczyna Rozwiązanie
Przyciski nie reagują na dotyk
Strumień wody jest zbyt zimny
Strumień wody jest zbyt gorący
Panel sterujący miga na czerwono
Panel sterujący miga na niebiesko
Panel sterujący
oletowo
miga na
1. Na panelu sterującym znajduje się rozlany płyn.
2. Palce użytkownika są mokre lub brudne.
1. Nieprawidłowe podłączenie do zasilania.
2. Ustawiono najniższy poziom tempe­ratury.
3. Ciepła woda nie jest wystarczająco gorąca.
4. Ciśnienie ciepłej wody jest niższe niż zimnej wody.
5. Nieprawidłowo podłączono węże przyłączeniowe zimnej/ciepłej wody.
1. Nieprawidłowe podłączenie do zasilania.
2. Ustawiono najwyższy poziom tem­peratury.
3. Ciepła woda jest zbyt gorąca.
4. Ciśnienie zimnej wody jest niższe niż ciepłej wody.
5. Nieprawidłowo podłączono węże przyłączeniowe zimnej/ciepłej wody.
1. Błąd łączności (komunikacji) 1. Rozłączyć przewód sygnału, następnie
1. Błąd sensora temperatury wody 1. Skontaktować się z autoryzowanym serwisem
1. Błąd silnika lub mikroprzełącznika (micro-switch)
1. Panel sterujący utrzymywać w czystości.
2. Wycierać palce przed dotknięciem panelu sterującego.
1. Sprawdzić, czy napięcie w sieci zasilającej jest zgodne z napięciem znamionowym urządzenia.
2. Wybrać wyższy poziom temperatury wody.
3. Zwiększyć temperaturę dopływu wody.
4. Zwiększyć ciśnienie dopływu gorącej wody lub zmniejszyć ciśnienie dopływu zimnej wody.
5. Poprawić podłączenie węży przyłączeniowych zimnej/ciepłej wody.
1. Sprawdzić, czy napięcie w sieci zasilającej jest zgodne z napięciem znamionowym urządzenia.
2. Wybrać niższy poziom temperatury.
3. Zmniejszy
4. Zwiększyć ciśnienie dopływu zimnej wody lub
5. Poprawić podłączenie węży przyłączeniowych
2. Skontaktować się z autoryzowanym serwisem
1. Skontaktować się z autoryzowanym serwisem
ć temperaturę dopływu wody.
zmniejszyć ciśnienie dopływu ciepłej wody.
zimnej/ciepłej wody.
połączyć i włączyć urządzenie za pomocą przycisku „włączenie/wyłączenie”. Urządzenie zresetuje się.
technicznym.
technicznym.
technicznym.
8
UWAGA! Przed pierwszym uruchomieniem urządzenia, należy sprawdzić wszystkie połączenia, by upewnić się, że zostały mocno dokręcone oraz dobrze uszczelnione, aby uniknąć przecieków.
PIELĘGNACJA
1. Produkt regularnie czyścić czystą wodą lub wodą z dodatkiem delikatnego detergentu.
2. Dokładnie opłukać czystą wodą, a następnie wytrzeć do sucha miękką ściereczką bawełnianą.
3. Nie wolno używać środków o właściwościach żrących lub ściernych.
Niniejszy symbol że ten produkt nie jest klasyfi kowany jako odpad z gospodarstwa domowego. Urządzenie, z przeznaczeniem jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych. Zapewniając prawidłowe złomowanie niniejszego urządzenia przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony.
umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza,
9
