Page 1

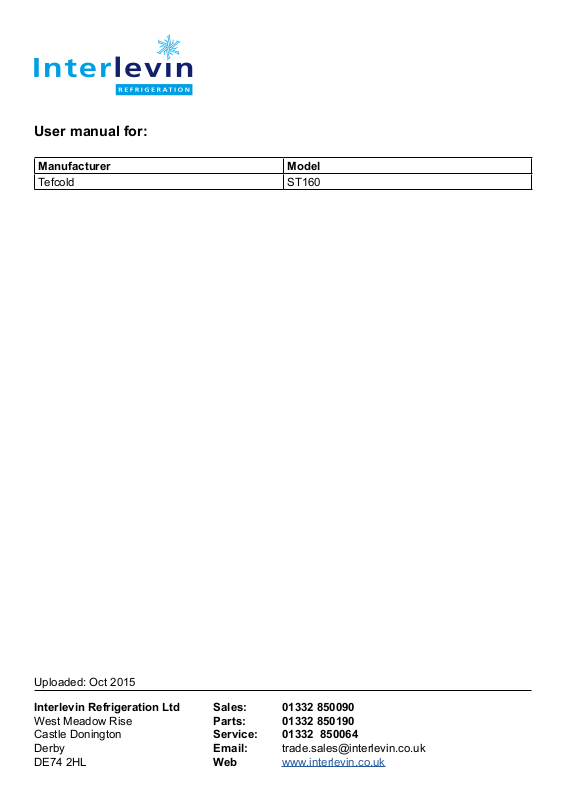

User manual for:
Manufacturer Model
Tefcold ST160
Uploaded: Oct 2015
Interlevin Refrigeration Ltd
West Meadow Rise
Castle Donington
Derby
DE74 2HL
Sales: 01332 850090
Parts: 01332 850190
Service: 01332 850064
Email: trade.sales@interlevin.co.uk
Web www.interlevin.co.uk
Page 2
Model:
ST160
Brugsvejledning Is frysere DK 3
Instruction Manual Ice Cream Freezers UK 7
Bedienungsanleitung Eiskremtruhen DE 11
Mode d’emploi Congélateurs pour crème glacée FR 15
1
Page 3
DK Indholdsfortegnelse
Vigtige instruktioner 3
Udpakning og opstilling 3
El-tilslutning 3
Opstart 4
Lastelinie 4
Termostaten 4
Afrimning 5
Vedligeholdelse 5
Service 5
Bortskaffelse 6
UK Contents
Important instructions 7
Unpacking and setting up 7
Connection to mains electricity 7
Start-up 8
Max. capacity line 8
Thermostat 8
Defrosting 9
Maintenance 9
Servicing 9
Disposal 10
D Inhaltsverzeichnis
Wichtige Hinweise 11
Auspacken und Aufstellen 11
Anschluss ans Stromnetz 11
Inbetriebnahme 12
Max. Nutzinhalt-Linie 12
Thermostat 12
Abtauen 13
Pflege 13
Wartung 13
Entsorgung 14
FR Table des matières
Consignes importantes 15
Déballage et installation 15
Raccordement à l’alimentation électrique 15
Démarrage 16
Ligne de capacité max. 16
Thermostat 16
Dégivrage 17
Maintenance 17
Entretien 17
Mise au rebut 18
2
Page 4
DK
Vigtige informationer
1. For at få det fulde udbytte af boksen, bør De læse denne brugsvejledning igennem.
2. Det er brugers ansvar at anvende boksen i henhold til instruktionerne.
3. Kontakt omgående forhandleren, såfremt der opstår fejl ved boksen.
4. Boksen bør anbringes i et tørt og tilstrækkeligt ventileret rum.
5. Boksen bør ikke placeres i nærheden af varmekilder eller direkte sollys.
6. Bemærk at alle elektriske apparater kan medføre farer.
7. Opbevar ikke eksplosionsfarlige stoffer, f.eks. gas, benzin, æter og lignende.
8. Der er ikke brugt asbest eller CFC i konstruktionen.
9. Olien i kompressoren indeholder ikke PCB.
Udpakning og opstilling
Boksen leveres emballeret, udpak forsigtigt.

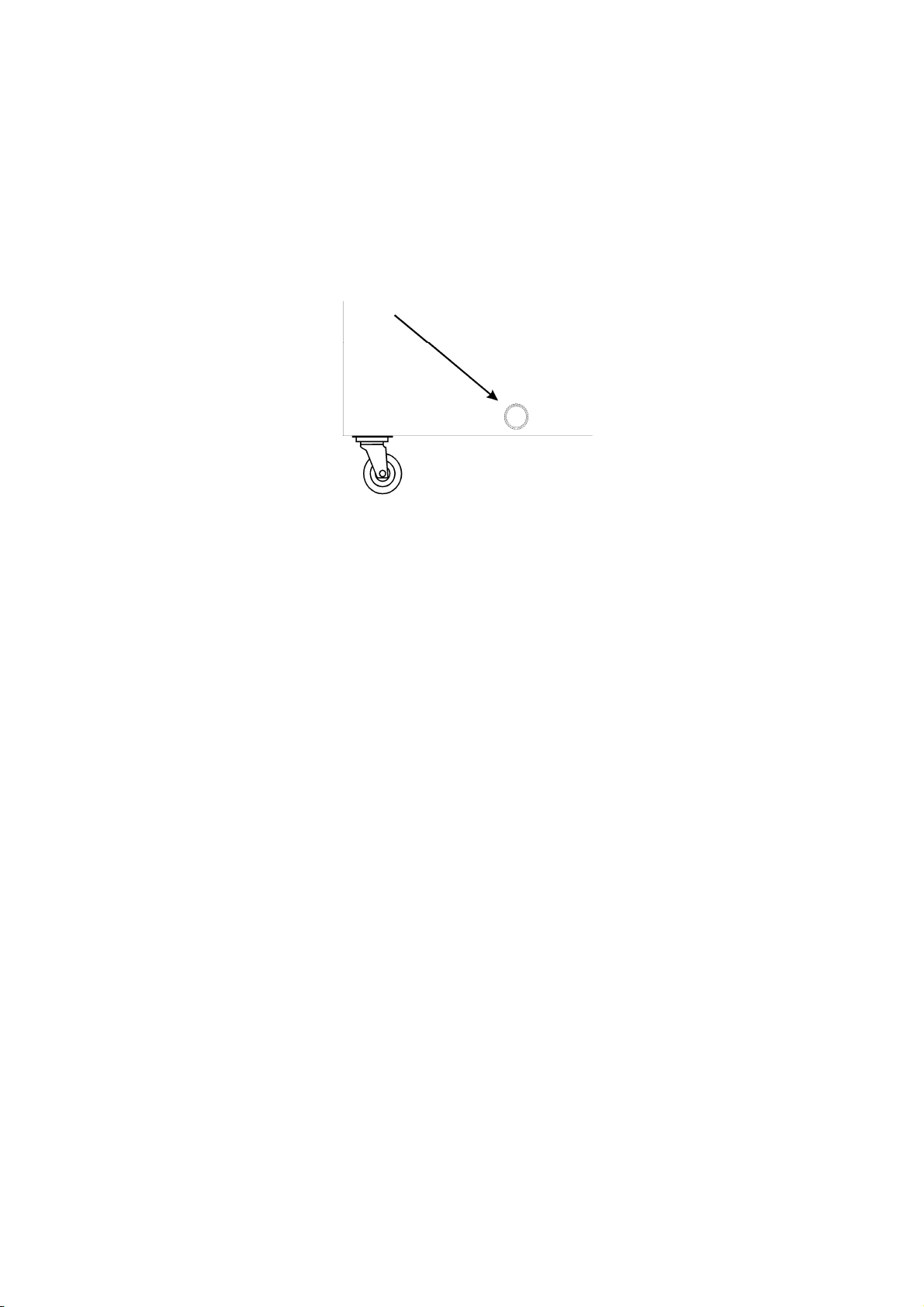

Boksen er forsynet med hjul, de monteres som vist.
Fig. 1.1
El-tilslutning
Boksen er beregnet for tilslutning til 220-240 V/50 Hz. Tilslutningen skal ske ved en stikkontakt,
der bør være let tilgængelig.
Dette kølemøbel skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der
er tale om udskiftning af et eksisterende kølemøbel, der ikke har været ekstrabeskyttet. I bygninger
opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som
beskytter den stikkontakt skabet skal tilsluttes.
I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet
stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket ).
Hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv
monterer denne, skal lederen med grøn/gul isolation klippes af så tæt som muligt på det sted, hvor
lederen går ind i stikproppen.
I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får
ekstrabeskyttet boksen. Hvis De ikke har ekstrabeskyttelse i bygningen i forvejen, anbefaler
Elektricitetsrådet, at De lader el-installatøren opsætte en PFI- eller HPFI afbryder.
3
Page 5
Opstart
Inden boksen tages i brug, anbefales det at rengøre denne, se afsnit om vedligeholdelse.
Vigtigt !
Hvis boksen har ligget ned under transport, vent 2 timer før opstart.
Lastelinie

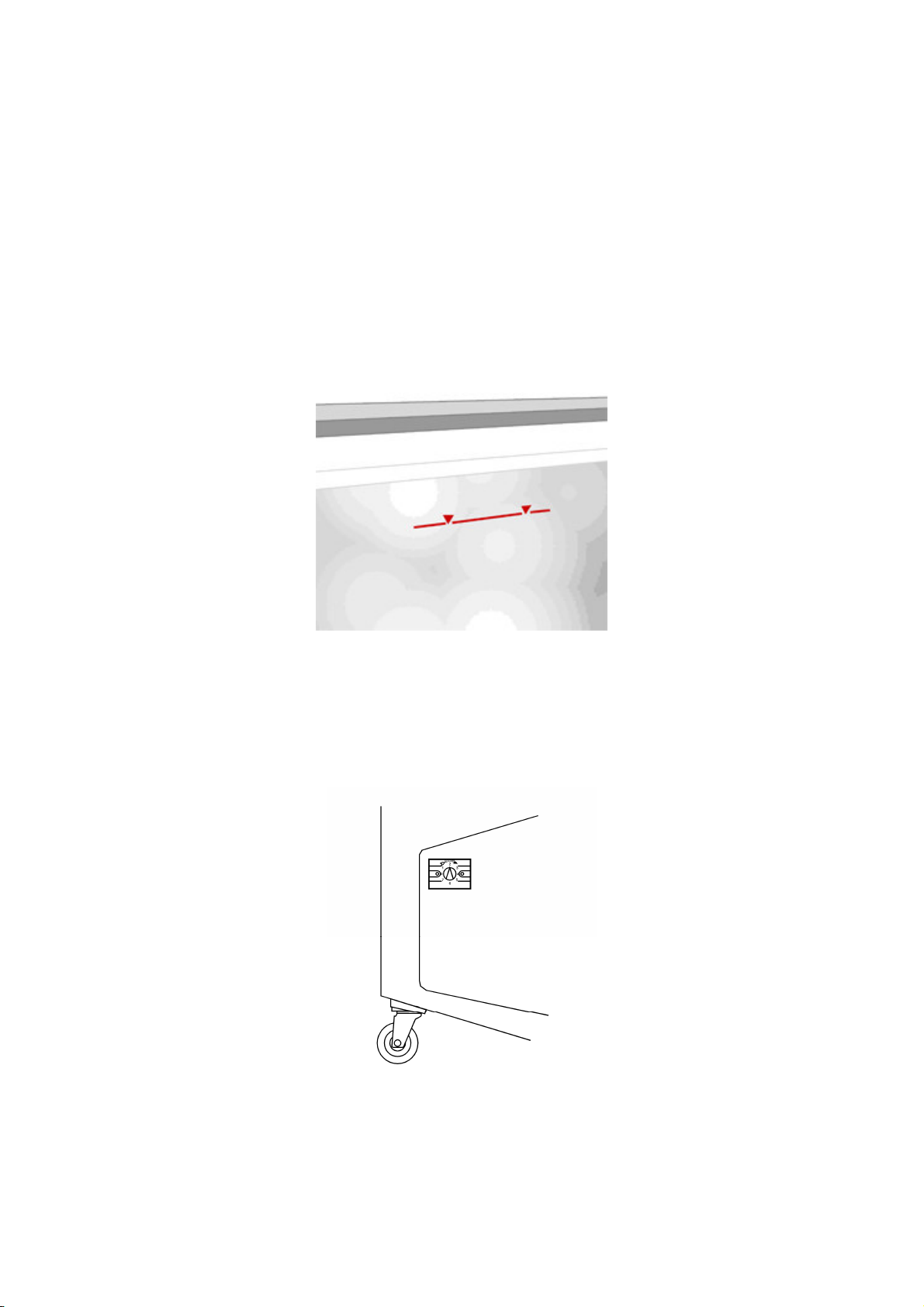

Boksen er forsynet med en lastelinie der markerer hvor meget der må fyldes i fryseren, se fig. 1.2.
Fig. 1.2
Termostaten
Termostaten er placeret i kompressorrum, for at få adgang til denne fjernes ventilationsristen,
se fig. 1.4.
Fig. 1.4
Termostaten er fabriksindstillet til ca. -20 ºC.
Termostaten kan indstilles fra -14 ºC til -24 ºC, drej med uret for lavere temperatur.
4
Page 6
Afrimning
Afrimning foretages efter behov, dette fortages ved at afbryde boksen på stikkontakten og fjerne
bundproppen og åbne for drænventil, se fig. 2.0.
Lad låget være åbent.
Brug plastic-skraberen til at fjerne is fra inderbeholderen, brug ALDRIG skarpe genstande eller
knive.
Fig. 2.0
Der placeres en beholder under ventilen for at opsamle tøvand.
HUSK ! Efter afrimning, skal bundproppen monteres og drænventilen atter lukkes.
Vedligeholdelse
Afbryd boksen på stikkontakten.
Med passende mellemrum skal boksen rengøres. Udvendig og indvendige rengøring foretages med
svag sæbeopløsning og aftørres grundigt.
Rengøringsmidler må IKKE indeholde klor, klorforbindelser eller andre aggresive midler, da de kan
forårsage tæringer.
Ventilationsristen holdes bedst rent ved hjælp af en støvsuger og en stiv børste.
Der må ikke spules med vand ind i kompressorrummet, da der kan opstå kortslutninger og skader på
de elektriske dele.
Service
Kølesystemet er et hermetisk lukket system og kræver ikke tilsyn, kun renholdelse.
Ved svigt i kølevirkningen, undersøg om årsagen er afbrydelse i stikkontakt eller sikringsgruppe.
Kan grunden til svigt ikke findes, må De henvende Dem til Deres leverandør. Ved al henvendelse
bedes De oplyse boksens typenavn og serienummer. Disse oplysninger findes på typenummerskiltet
placeret bag på boksen i venstre side.
5
Page 7
Bortskaffelse
Når det udtjente kølemøbel skal bortskaffes, skal det ske på en miljømæssig forsvarlig måde. Vær
opmærksom på reglerne for bortskaffelse. Der kan være særlige krav og betingelser, der skal
overholdes.
6
Page 8
UK
Important instructions
1. To get the best out of your cabinet, read these instructions thoroughly.
2. The user is responsible for correct use of the cabinet in accordance with instructions.
3. Contact your dealer immediately in the event of faults.
4. Place cabinet in a dry, well ventilated room.
5. Do not place close to sources of heat or in direct sunlight.
6. NB: all electrical appliances can be hazardous.
7. Do not store explosive substances such as gas, petrol, ether or the like in the cabinet.
8. No asbestos or CFC has been used in manufacture.
9. The compressor oil does not contain PCB.
Unpacking and setting up
Remove the cabinet from its packaging..

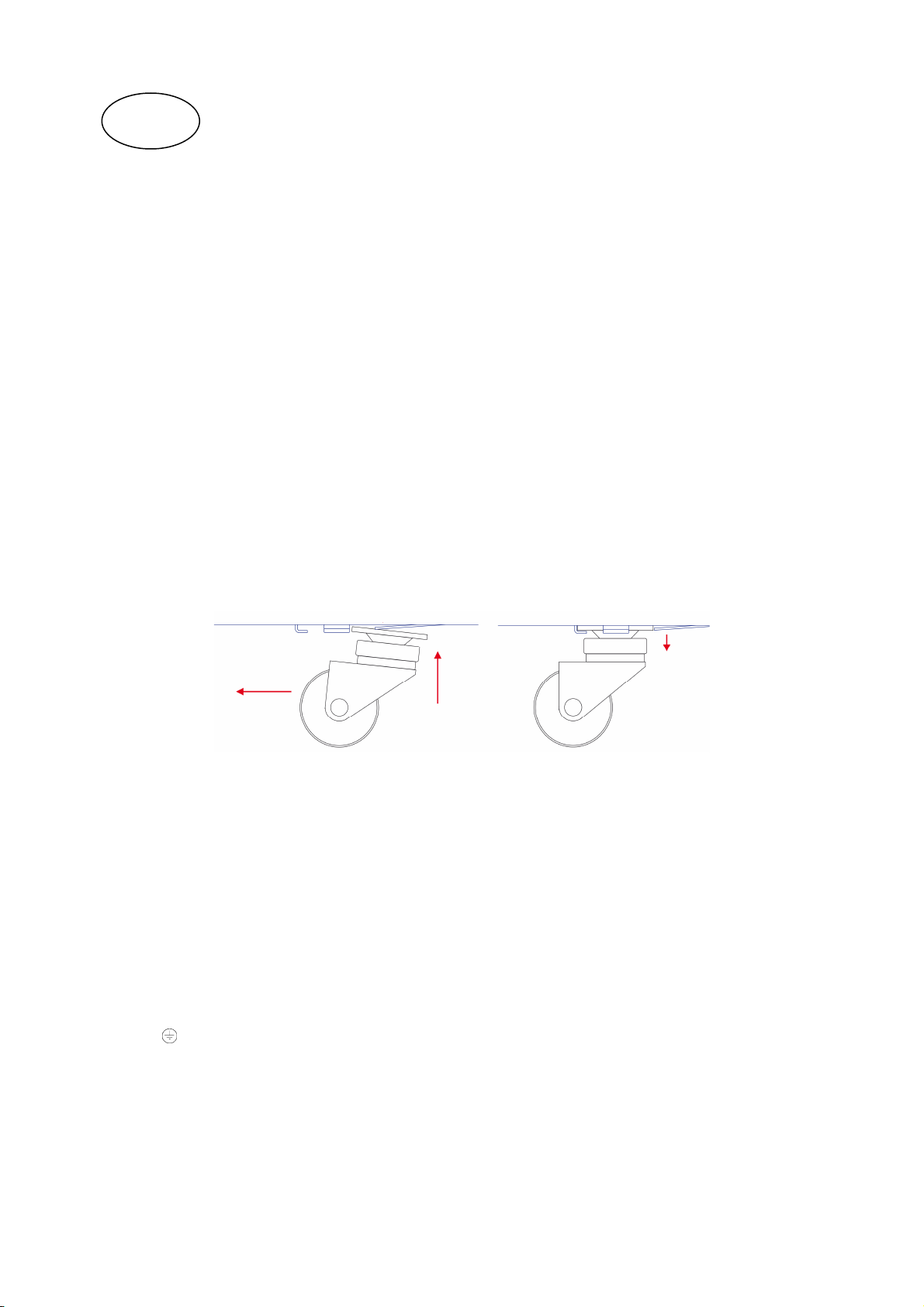

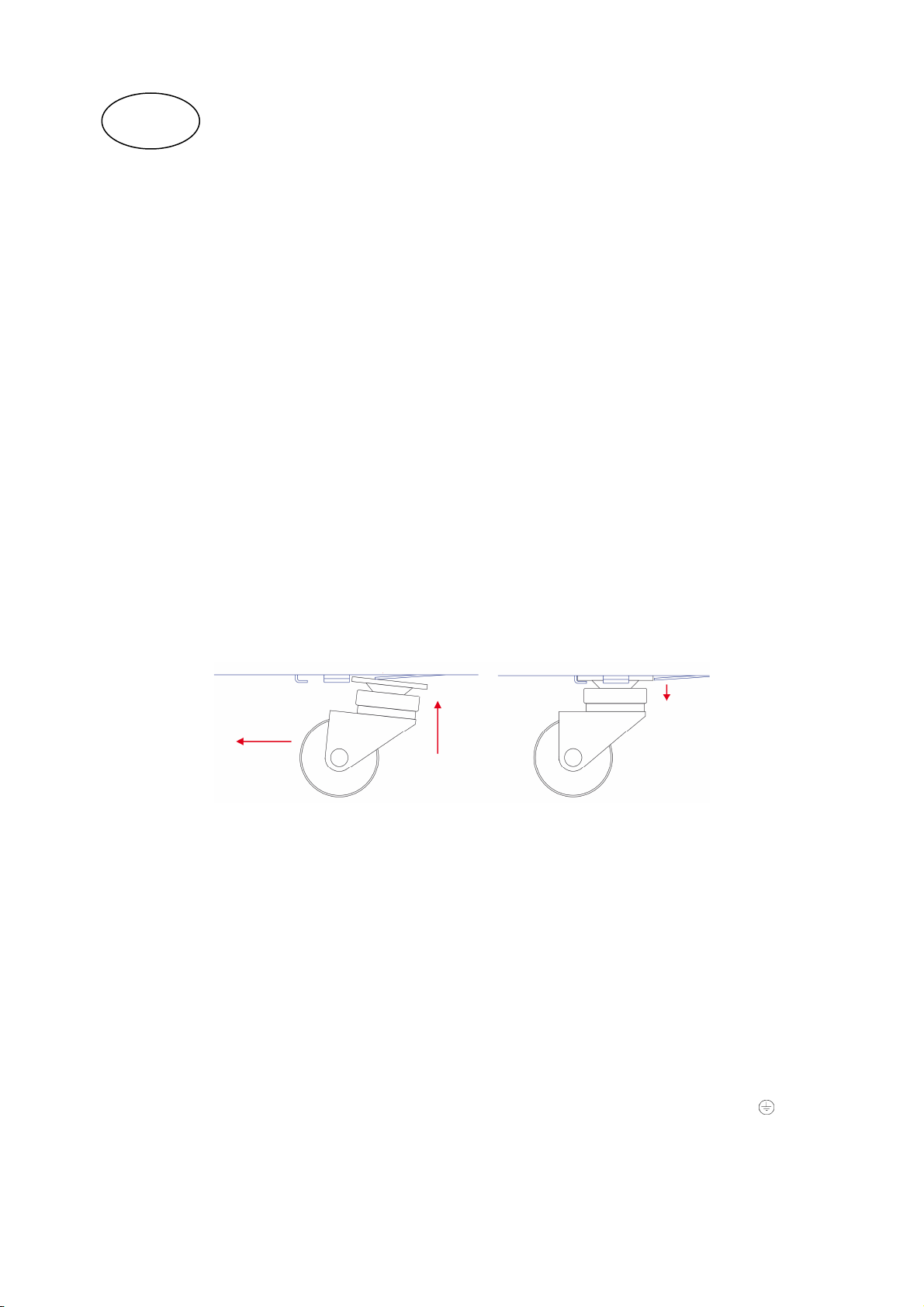

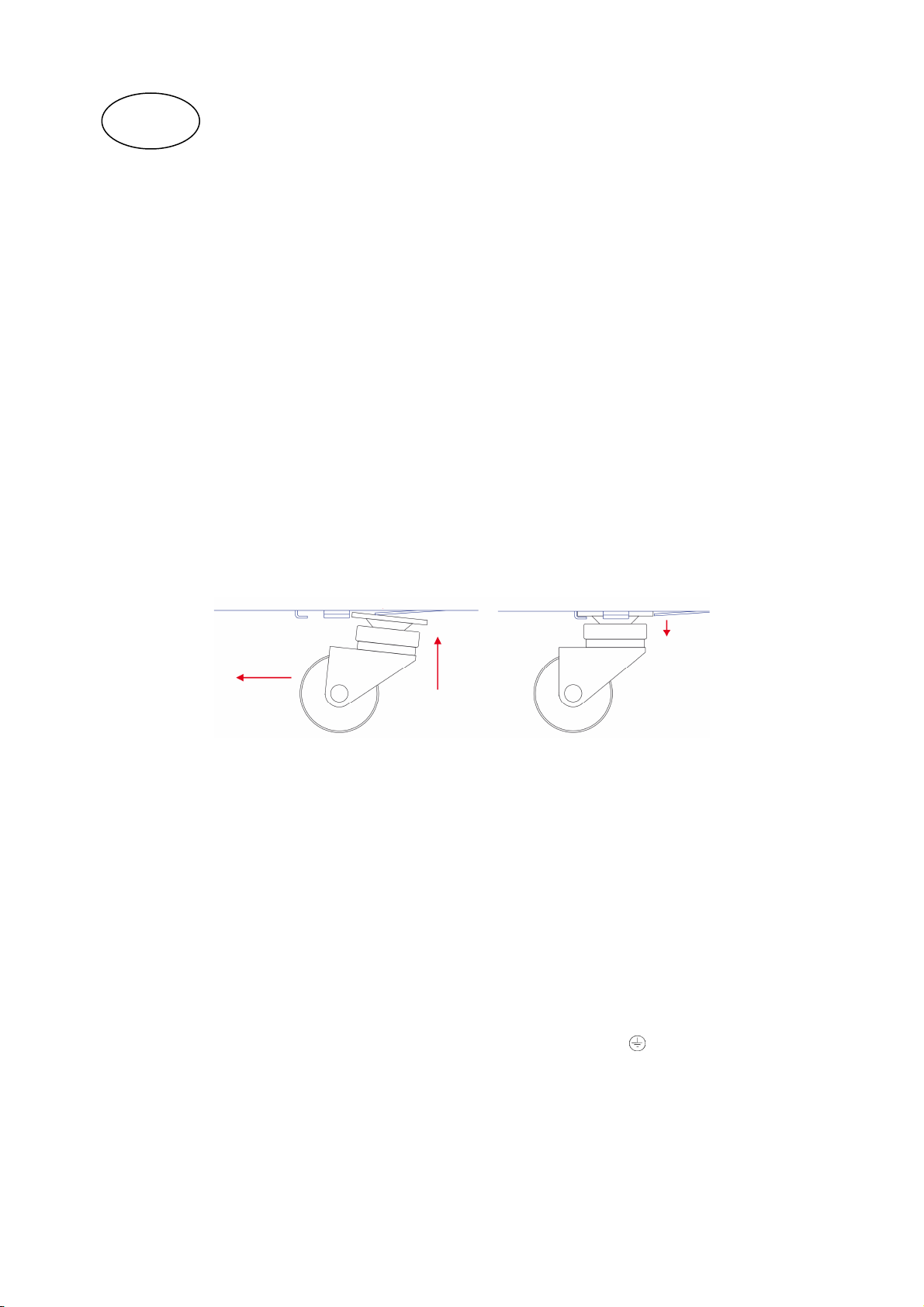

Insert the wheels as shown.
Fig. 1.1
Connection to mains electricity
The cabinet is rated for connection to 220-240 V/50 Hz. Connect to mains electricity via an easily
accessible socket outlet.
This appliance requires extra protection in accordance with the Low Voltage Directive. This also
applies even if replacing an existing cabinet which did not have extra protection. Extra protection is
provided in buildings erected after 1 April 1975 if an HFI circuit-breaker has been installed, which
protects the mains socket to which the cabinet is connected.
If the socket is a three pin socket, a three pin plug must be used in both the above scenarios, with
the yellow and green earth wire connected to the earth terminal (marked ).
If the socket is a two pin socket, only a two pin plug is needed. If fitting a plug yourself, cut the
green/yellow earth wire as close to the body of the plug as possible.
In all other instances, we recommend using an authorised electrician to check which is the best way
to provide extra protection for the cabinet. If the building in which the cabinet is to be installed does
not have extra protection, use an electrician to install a PFI or HPFI circuit-breaker.
7
Page 9
Startup
Clean the cabinet before use. See section on maintenance.
Important note:
If the cabinet has been lying down during transport, wait 2 hours before starting.
Max. capacity line

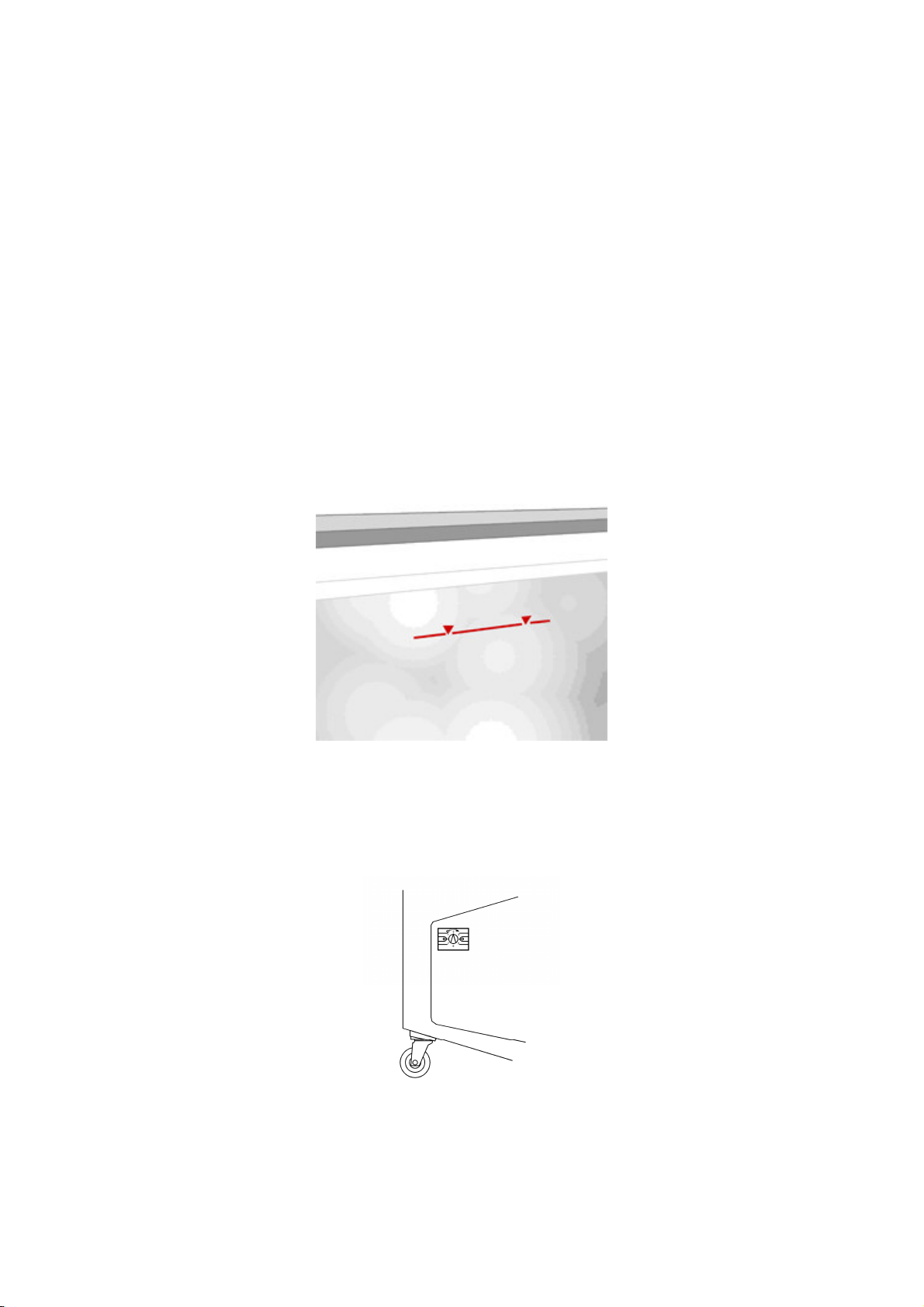

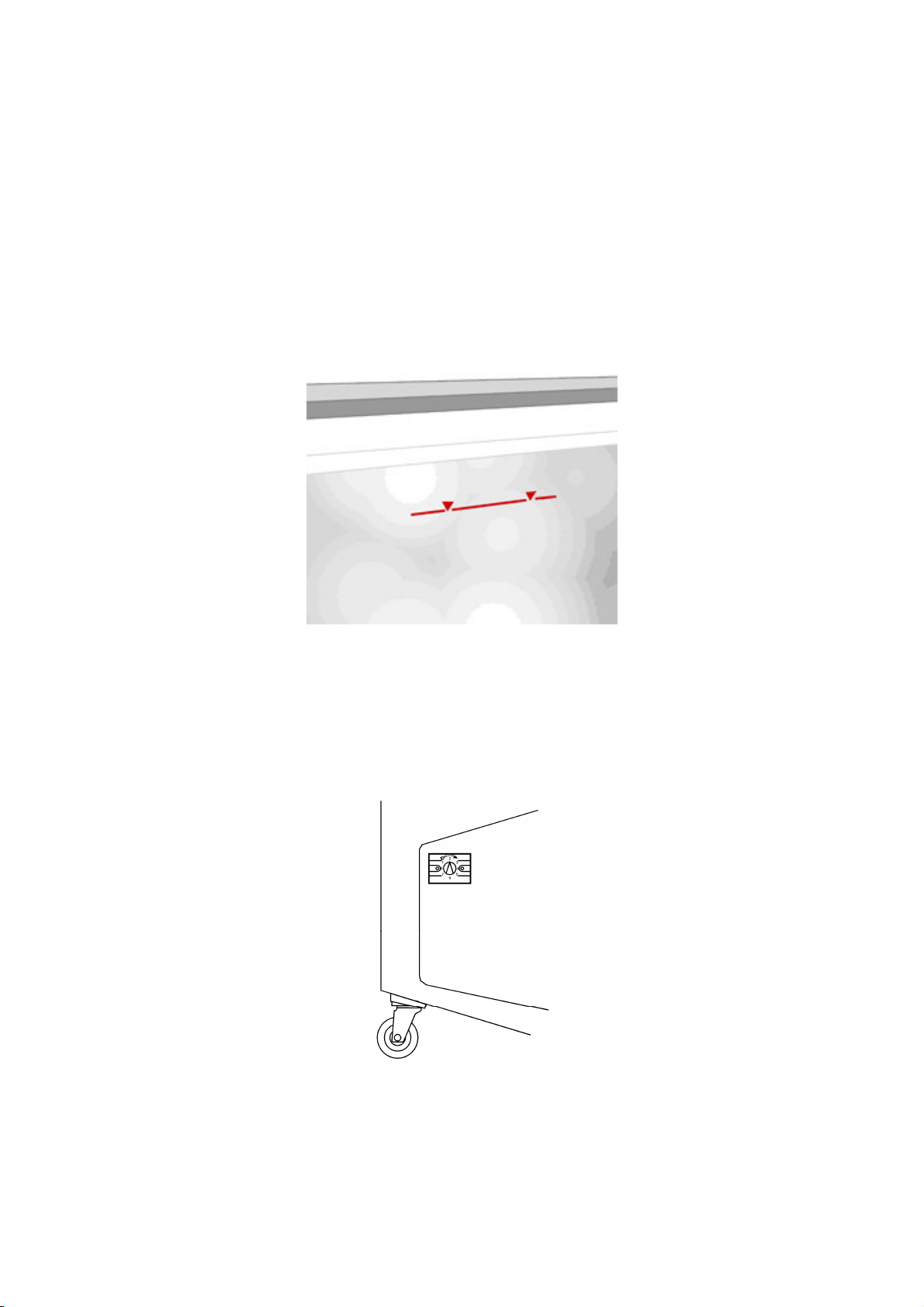

The cabinet has a line marked inside which indicates the maximum level to which it can be filled.
See fig. 1.2.
Fig. 1.2
Thermostat
The thermostat is located in the compressor compartment. To access, remove the ventilation grille.
See fig. 1.4.
Fig. 1.4
Thermostat factory setting: approx. -20 ºC.
The thermostat can be set between -14 ºC to -24 ºC. Turn clockwise to lower temperature.
8
Page 10
Defrosting

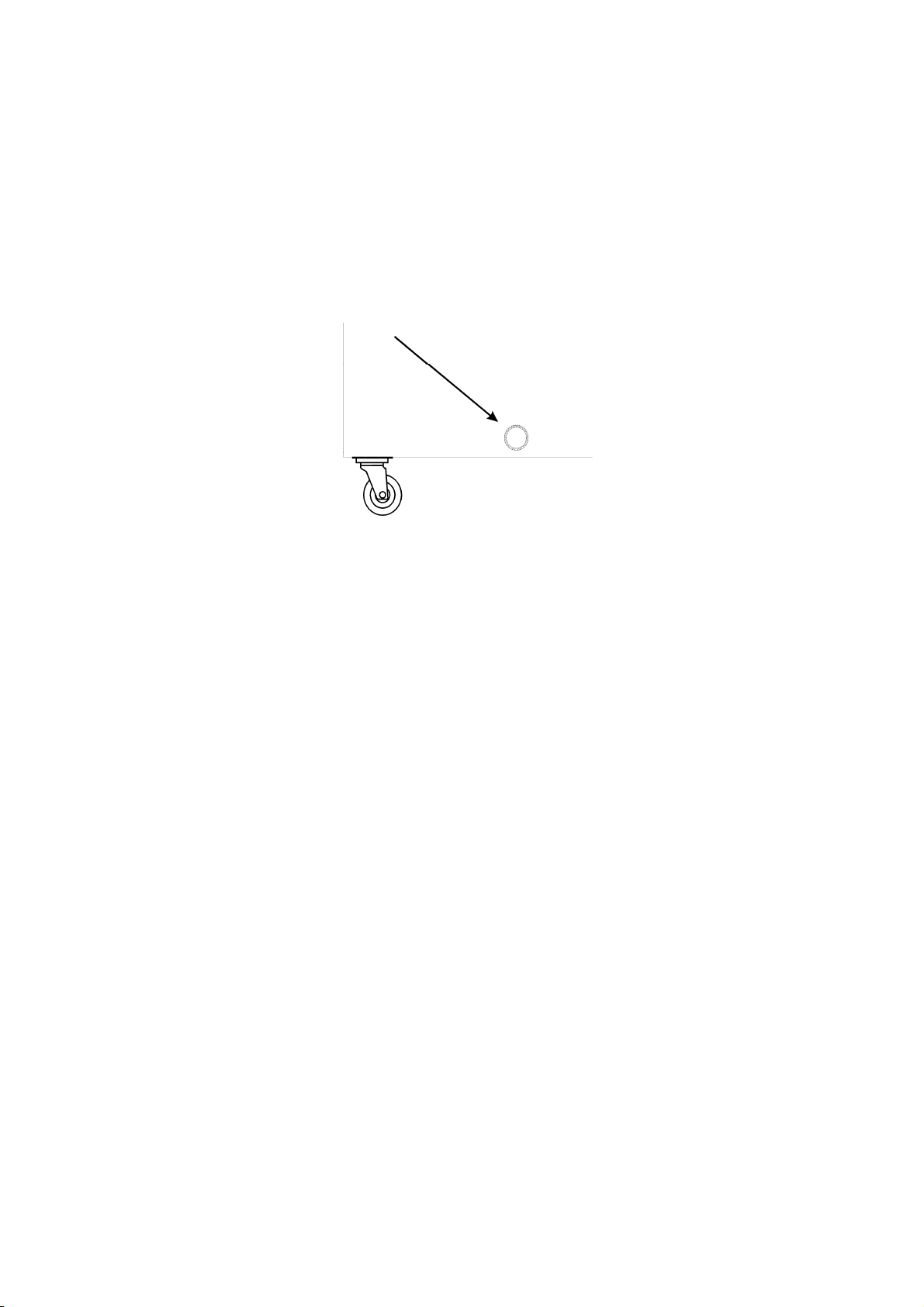

Defrost as required. To defrost, disconnect from mains electricity, remove the drain plug in the
bottom and open the drain valve. See fig. 2.0.
Leave lids open.
Use the plastic scraper supplied to remove ice from the inside. NEVER use sharp objects or knives.
Fig. 2.0
Place a container under the valve to collect melted water.
REMEMBER! Always replace the drain plug and close the valve after defrosting.
Maintenance
Disconnect cabinet from the mains.
Clean regularly. Clean outside and inside of cabinet with a mild detergent. Dry thoroughly.
DO NOT use cleaning agents which contain chlorine, chlorine compounds or other aggressive
agents, which can cause damage.
Clean ventilation grille using a vacuum cleaner or a stiff brush.
Do not spray water into the compressor compartment to avoid short-circuits and damage to the
electrical components.
Service
The refrigeration system is hermetically sealed and does not require service, only cleaning.
Check connection to mains electricity and fuse groups in the event of breakdown.
If the fault cannot be found, contact your dealer. Always state cabinet type and serial number when
contacting your dealer. See type plate located on left side of cabinet.
9
Page 11
Disposal
Always dispose of refrigeration appliances with regard to the environment. Check local rules for
disposal. There can be special requirements and conditions.
10
Page 12
DE
Wichtige Hinweise
1. Um Ihre Tiefkühltruhe voll zu nutzen, lesen Sie bitte diese Hinweise sorgfältig durch.
2. Der Benutzer ist für den sachgemäßen Gebrauch der Tiefkühltruhe in Übereinstimmung
mit den Anweisungen verantwortlich.
3. Im Falle von Funktionsstörungen wenden Sie sich umgehend an Ihren Händler.
4. Stellen Sie die Tiefkühltruhe in einem trockenen, gut gelüfteten Raum auf.
5. Nicht in die Nähe einer Wärmequelle stellen bzw. direkter Sonneneinstrahlung
aussetzen.
6. N.B.: alle elektrischen Geräte können gefährlich sein.
7. Bewahren Sie keine Explosivstoffe wie z. B. Gas, Benzin, Äther oder dergleichen in der
Tiefkühltruhe auf.
8. Bei der Herstellung wurden weder Asbest noch FCKW verwendet.
9. Das Kompressoröl enthält kein PCB.
Auspacken und Aufstellen
Entfernen Sie die Verpackung.
Die Lenkrollen installieren wie abbildet.
Anschluss ans Stromnetz
Die Tiefkühltruhe ist für den Anschluss an 220-240 V/50 Hz ausgelegt. Über eine leicht
zugängliche Steckdose ans Stromnetz anschließen.
Dieses Gerät benötigt zusätzlichen Schutz in Übereinstimmung mit der Niederspannungsrichtlinie.
Dies gilt auch dann, wenn eine vorhandene Tiefkühltruhe ersetzt wird, die keinen zusätzlichen
Schutz hatte. Zusätzlicher Schutz ist in Gebäuden vorhanden, die nach dem 1. April 1975 gebaut
und mit einem FI-Schutzschalter (RCD) ausgestattet wurden. Dieser schützt die Steckdose, an der
die Tiefkühltruhe angeschlossen ist.
Wenn es sich um eine Schukosteckdose handelt, muss ein Schukostecker in beiden oben genannten
Fällen verwendet werden, wobei die grün-gelbe Erdungsleitung an die Masseklemme angeschlossen
wird (mit gekennzeichnet).
Wenn es sich um eine zweipolige Steckdose handelt, ist nur ein zweipoliger Stecker/Eurostecker
notwendig. Wenn Sie den Stecker selber montieren, schneiden Sie die grün-gelbe Erdungsleitung so
nah wie möglich am Steckergehäuse ab.
In allen anderen Fällen empfehlen wir, einen qualifizierten Elektriker zu Rate zu ziehen, der Sie
über die beste Lösung zum Schutz der Tiefkühltruhe berät. Falls das Gebäude, in dem die
Tiefkühltruhe aufgestellt werden soll, nicht zusätzlich geschützt ist, lassen Sie einen Elektriker
einen FI-Schutzschalter (RCD) installieren.
11
Page 13
Inbetriebnahme
Tiefkühltruhe vor der Benutzung reinigen. Siehe Abschnitt Pflege.
Wichtiger Hinweis:
Wenn die Tiefkühltruhe während des Transports auf der Seite gelegen hat, vor Inbetriebnahme 2
Stunden warten.
Max. Nutzinhalt-Linie
Die Tiefkühltruhe hat eine Linie auf der Innenseite, mit der die maximale Füllhöhe angezeigt wird.
Siehe Abb. 1.2.
Abb. 1.2
Thermostat
Der Thermostat befindet sich im Kompressorfach. Für den Zugriff das Lüftungsgitter abnehmen.
Siehe Abb. 1.4.
Abb. 1.4
Werkseinstellung des Thermostats: etwa -20 ºC.
Der Thermostat kann von -14 ºC bis -24 ºC eingestellt werden. Im Uhrzeigersinn drehen, um die
Temperatur zu senken.
12
Page 14
Abtauen
Ein Abtauen ist erforderlich. Um die Tiefkühltruhe abzutauen, ziehen Sie den Stecker aus der
Steckdose, entfernen Sie den Ablassstopfen aus dem Boden und öffnen Sie den Ablasshahn. Siehe
Abb. 2.0.
Die Deckel offen lassen.
Benutzen Sie den mitgelieferten Kunststoffkratzer, um das Eis von der Innenseite abzukratzen.
Benutzen Sie hierfür NIEMALS scharfe Gegenstände oder Messer.
Abb. 2.0
Stellen Sie einen Behälter unter den Hahn, um das Schmelzwasser aufzufangen.
NICHT VERGESSEN! Nach dem Abtauen immer den Ablassstopfen wieder im Boden befestigen
und den Hahn schließen.
Pflege
Tiefkühltruhe vom Netz trennen.
Regelmäßig reinigen. Außen- und Innenseite der Tiefkühltruhe mit einem milden Reinigungsmittel
abwischen. Gründlich trocknen.
KEINE Reinigungsmittel verwenden, die Chlor, Chlorverbindungen oder andere aggressive Mittel
enthalten, die Schäden verursachen können.
Das Lüftungsgitter mit einem Staubsauger oder einer Schmutzbürste reinigen.
Kein Wasser in das Kompressorfach spritzen, um Kurzschlüsse und eine Beschädigung der
elektrischen Bauteile zu vermeiden.
Wartung
Das Kühlsystem ist hermetisch abgeschlossen und erfordert keine Wartung, nur Reinigung.
Im Falle eines Versagens überprüfen Sie den Anschluss ans Stromnetz sowie die
Sicherungsgruppen.
Wenn der Fehler nicht behoben werden kann, wenden Sie sich an Ihren Händler. Geben Sie immer
das Modell und die Seriennummer der Tiefkühltruhe an, wenn Sie sich mit Ihrem Händler in
Verbindung setzen. Siehe das Typenschild auf der linken Seite der Tiefkühltruhe.
13
Page 15
Entsorgung
Entsorgen Sie Kühlgeräte immer mit Rücksicht auf die Umwelt. Informieren Sie sich über lokale
Entsorgungsvorschriften. Spezielle Anforderungen und Bedingungen können existieren.
14
Page 16
FR
Consignes importantes
1. Pour tirer le meilleur parti de votre congélateur, veuillez lire attentivement ces
consignes.
2. L'utilisateur est responsable de la bonne utilisation du congélateur, conformément aux
consignes.
3. Veuillez contacter immédiatement votre fournisseur en cas de défaillance.
4. Placez le congélateur dans une pièces sèche et bien ventilée.
5. Ne placez pas le congélateur à proximité de sources de chaleur ou dans la lumière
directe du soleil.
6. NB : tous les appareils électriques peuvent être dangereux.
7. Ne rangez pas de substances explosives telles que du gaz, de l’essence, de l’éther ou
d’autres substances similaires dans le congélateur.
8. Le congélateur ne contient pas d'amiante ou de CFC.
9. L’huile du compresseur ne contient pas de PCB.
Déballage et installation
Retirez le congélateur de son emballage.
Les roulettes sont à monter comme montré sur le dessin.
Raccordement à l’alimentation électrique
Le congélateur est conçu pour être raccordé à une alimentation de 220-240 V/50 Hz. Raccordez-le à
l’alimentation électrique via une prise de courant facile d’accès.
Cet appareil requiert une protection supplémentaire conformément à la Directive sur la basse
tension. Cela s’applique également, même si vous remplacez un congélateur existant qui n’utilisait
pas de protection supplémentaire. Une protection supplémentaire est disponible dans les bâtiments
construits après le 1er avril 1975 si un disjoncteur HFI a été installé – il protège la prise électrique à
laquelle le congélateur est raccordé.
Si la prise est une prise à trois broches, vous devez utiliser une fiche à trois broches dans les deux
cas ci-dessus, avec les fils de terre jaune et vert raccordés à la borne de terre (signalée par ).
Si la prise est une prise à deux broches, il vous suffit d’utiliser une fiche à deux broches. Si vous
installez une prise vous-même, coupez le fil de terre vert/jaune le plus près possible du corps de la
fiche.
15
Page 17
Dans tous les autres cas, nous vous recommandons de faire appel à un électricien agréé afin de
savoir quel est le meilleur moyen de fournir une protection supplémentaire au congélateur. Si le
bâtiment dans lequel le congélateur doit être installé ne dispose pas d’une protection
supplémentaire, faites appel à un électricien pour installer un disjoncteur PFI ou HPFI.
Démarrage
Nettoyez le congélateur avant de l’utiliser. Voir la section sur la maintenance.
Remarque importante :
Si le congélateur a été basculé pendant le transport, attendez 2 heures avant de le mettre en marche.
Ligne de capacité max.
Le congélateur est doté d’une ligne à l’intérieur qui indique le niveau maximum de remplissage.
Voir Fig. 1.2.
Fig. 1.2
Thermostat
Le thermostat est situé dans le compartiment du compresseur. Pour y accéder, retirez la grille de
ventilation.
Réglage d’usine du thermostat : Environ -20°C.
Vous pouvez régler le thermostat entre -14°C et -24°C. Faites-le tourner dans le sens des aiguilles
d'une montre pour faire baisser la température.
16
Page 18
Dégivrage
Dégivrez le congélateur selon les besoins. Pour cela, déconnectez-le de l’alimentation électrique,
retirez le bouchon de vidange situé au fond et ouvrez le robinet de vidange. Voir Fig. 2.0.
Laissez les couvercles ouverts.
Utilisez le grattoir en plastique fourni pour enlever la glace à l’intérieur. N’utilisez JAMAIS
d’objets pointus ou de couteaux.
Fig. 2.0
Placez un récipient sous le robinet afin de récupérer la glace fondue.
N’OUBLIEZ PAS ! Remettez toujours en place le bouchon de vidange et fermez le robinet après le
dégivrage.
Maintenance
Déconnectez le congélateur de l’alimentation électrique.
Nettoyez-le régulièrement. Nettoyez l’extérieur et l’intérieur du congélateur avec un détergent
doux. Séchez bien.
N’utilisez PAS de produits de nettoyage contenant du chlore, des composés chlorés ou d’autres
substances agressives qui risquent d’entraîner des dommages.
Nettoyez la grille de ventilation à l’aide d’un aspirateur ou d’une brosse dure.
Ne vaporisez pas d’eau dans le compartiment du compresseur afin d’éviter les courts-circuits et
d’endommager les composants électriques.
17
Page 19
Entretien
Le système de réfrigération est fermé hermétiquement et ne nécessite pas d’entretien, mis à part le
nettoyage.
Vérifiez le raccordement à l’alimentation électrique et les groupes de fusibles en cas de panne.
Si vous ne trouvez pas la cause de la panne, contactez votre revendeur. Indiquez toujours le type et
le numéro de série du congélateur lorsque vous contactez votre revendeur. Consultez la plaque
signalétique située sur la gauche du congélateur.
Mise au rebut
Mettez toujours au rebut les appareils de réfrigération en considérant l’environnement. Consultez
les réglementations locales sur la mise au rebut. Des exigences et conditions spéciales peuvent
s’appliquer.
18
Loading...
