Page 1
I
CAPPA ASPIRANTE - Istruzioni per l'uso
D
DUNSTABZUGSHAUBE - Gebrauchsanweisung
E
CAMPANA EXTRACTORA - Manual de utilización
F
HOTTE DE CUISINE - Notice d'utilisation
GB
COOKER HOOD - User instructions
NL
AFZUIGKAP - Gebruiksaanwijzing
P
COIFA ASPIRANTE - Manual do usuário
Page 2
ABC
M
Fig.1
20
B
167.2
A
max 90 cm
A
Fig.2
Fig.4
C
A
- 3 -
Fig.3
Fig.5
C
B
E
D
A
Page 3
90°

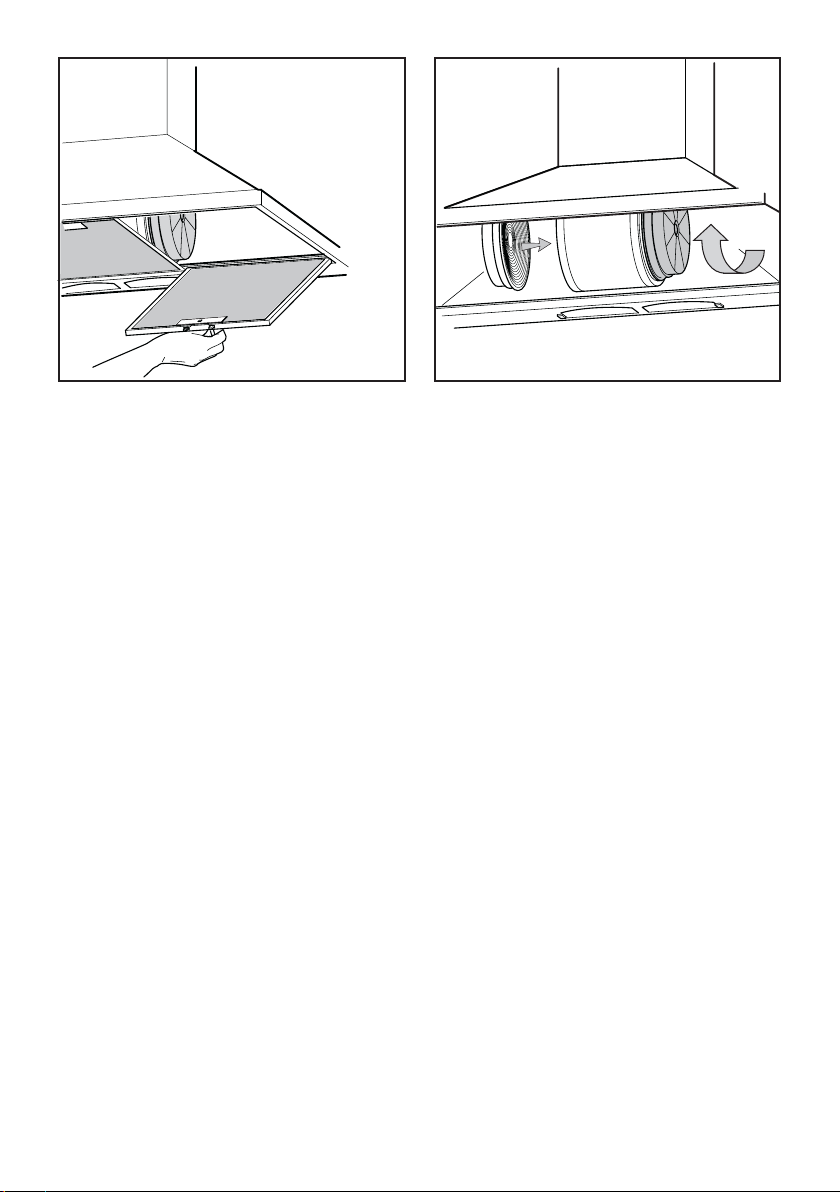

Fig.6
Fig.7
- 4 -
Page 4
USO Y MANTENIMIENTO
• Se aconseja poner en funcionamiento el aparato antes de cocinar
cualquier tipo de alimento.
Se aconseja dejar funcionando el aparato durante 15 minutos después
de haber terminado de coninara los alimentos, para una evacuación
completa del aire viciaco.
El buen funcionamiento de la campana depende de la asiduidad con la
cual se realicen las operaciones de mantenimiento, sobre todo, del
filtro antigrasa, o del filtro al carbón activo.
• Los filtros antigrasa sirven para retener las partículas de grasa en
suspensión en el aire, por lo tanto se pueden obstruir en un espacio que
depende del uso que se haga del aparato.De todas formas para evitar
el peligro de posibles incendios, como máximo cada dos meses es
necesario limpiar el filtro observando las siguientes operaciones:
- Quite los filtros de la campana y lávelos con una solución de agua y
detergente líquido neutro dejando ablandar la suciedad.
- Aclare con abundante agua templada y deje secar.
- Se pueden lavar también los filtros en el lavavajillas
Después de algunos lavados los paneles de aluminio se puede verificar en los paneles de aluminio posibles alteraciones del color. Esto
no da opción a reclamaciones para una posible sustitución de los
paneles.
• Los filtros al carbón activo sirven para depurar el aire que volverá
a circular en el ambiente. Los filtros no son lavables o reciclables y
deben ser cambiados máximo cada cuatro meses. La saturación del
carbón activo, depende del uso más o menso prolongado del aparato,
dal tipo de cocina y de la regularidad con la cual se efectúe la limpieza
del filtro antigraso.
• Limpie frecuentemente todos los restos de grasa del ventilador y de
las otras superficies usando un paño humedo con alcohol etílico o
detergentes líquidos neutros no abrasivos.
• La instalación de iluminación ha sido proyectada para ser utilizada
durante la cocción y no para el uso prolongado de iluminación general
del ambiente. Su empleo prolongado disminuye notablemente la
duración media de las lámparas.
• MANDOS: (Fig.5) Mecánicos la simbología es la siguiente:
A= botón ILUMINACION.
B= botón OFF
C= botón PRIMERA VELOCIDAD.
D= botón SEGUENDA VELOCIDAD.
E= botón TERCERA VELOCIDAD.
EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS
ADVERTENCIAS.
FRANÇAIS
F
GÉNERALITÉS
Lire attentivement le contenu du mode d'emploi puisqu'il fournit des
indications importantes concernant la sécurité d'installation, d'emploi
et d'entretien. Le conserver pour d' ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation
de l’air à l’extérieur – Fig.1B), filtrant (retour de l’air à l’intérieur –
Fig.1A) ou doté d’un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
1. Attention, lorsque dans la même pièce vous utilisez simultanément
la hotte à évacuation avec un brûleur ou une cheminée alimentés par
une énergie autre que l'électricité, vous pouvez créer un problème
"d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur
combustion. La dépression dans le local ne doit pas dépasser les 4 Pa
(4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas
de prévoir une ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique :
- lire les données reportées sur la plaquette d’identification (appliquée
à l’intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée.
En cas de doutes, contacter un électricien qualifié.
Si le câble d'alimentation est abîmé, il faut le remplacer par un autre
câble ou par un ensemble, spécialement prévus, que vous pouvez
commander au fabricant ou à un de ses services d'assistance technique.
2. ATTENTION !
Dans des circonstances déterminées les électroménagers peuvent être dangereux.
A)Ne pas controler les filtres pendant que la hotte est en fonctionnement
B) Ne pas toucher les lames et les zones adjacentes, pendant et
immediatement apres l’utilisation prolonge du systeme
d’eclairage.
C)Il est interdit de cuire les aliments à la flamme sous la hotte
D)Eviter la flamme libre, parcequ'elle est nuisible pour les filtres
et dangereuse pour les incendies
E)Controler constamment les aliments frits pour éviter que
l'huile surchauffée/ne prenne feu
F)Avant d'effectuer n'importe quel entretien déconnecter la
hotte du réseau électrique.
Cet appareil est marqué conformément à la Directive européenne
2002/96/CE sur les déchets d'équipements électriques et électroniques
(DEEE). Assurez-vous que cet appareil soit mis au rebus selon la
réglementation en vigueur, vous éviterez ainsi des conséquences
néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe
rappelle que cet appareil ne doit pas être traité comme un déchet
domestique mais faire l'objet d'une collecte sélective dans une
déchetterie spécialisée dans le recyclage des appareils électriques et
électroniques.
Conformez-vous aux réglementations locales sur la collecte et
l'élimination des déchets.
Pour tout autre renseignement sur le traitement, la récupération et le
recyclage de cet appareil, veuillez contacter le bureau concerné de
votre ville, le service de collecte des déchets domestiques ou le magasin
où vous avez acheté votre appareil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être effectués par un
personnel spécialisé.
- 9 -
Page 5
• Connexion électrique
L'appareil est construit en classe II, pour cela aucun cable ne doit être
connecté avec la prise terre.
La connection avec le réseau électrique doit être éxécutée comme
suit:
MARRON = L ligne
BLEU = N neutre
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée
pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est
dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit
accessible.
En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur
omnipolaire avec une ouverture minimale entre les contacts de 3 mm,
proportionnel à la charge et correspondant aux normes en vigueur.
• La distance minimum entre la surface de support des récipients de
cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte
pour cuisine doit être de 65 cm au moins.
S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'exterieur de celle
inférieure.
Ne pas relier le tuyau d'échappement de la hotte à un conduit dans
lequel circule de l'air chaud ou employé pour évacuer les fumées des
appareils alimentés par une énergie differente de celle électrique.
En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exécuter les opérations de montage, déconnecter le filtre/les filtres antigraisse (Fig.6).
S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour
l’évacuation de l’air.
• Si votre appareil a été étudié pour être utilisé dans des habitations
pourvues d’aspiration centralisée, effectuer les opérations suivantes:
-L’interr upteur commande l’ouverture et la fermeture d’une soupape
au moyen d’un dispositif thermoélectrique. En commutant l’interrupteur sur la position ON, après une minute, la soupape s’ouvre en tournant de 90°, ce qui permet l’aspiration de l’air vicié. En inversant l’interrupteur sur la position OFF, après 100 secondes, la soupape se
ferme.
• FIXATION MURALE
Exécuter les trous A en respectant les cotes indiquées (Fig. 2). Fixer
l’appareil au mur et l’aligner dans la position horizontale avec les
éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de différents montages
utiliser des vis et des goujons à expansion adéquats au type de mur
(par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les
goujons seraient fournis avec l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où sera fixée la hotte.
• FIXATION DES RACCORDS TÉLESCOPIQUES DE DÉCORATION
Prévoir l’alimentation électrique à l’intérieur de l’encombrement du
raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d’un moteur externe, prévoir le trou de l’évacuation de l’air. Régler d’abord la largeur de la bride de support du raccord
supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu’elle
soit sur l’axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la
bride C au trou d’évacuation de l’air au moyen d’un tube de raccordement (Fig.4).
Introduire le raccord supérieur à l’intérieur du raccord inférieur et
appuyer sur la coque.
. Retirer le raccord supérieur jusqu’à la bride et le fixer au moyen des
vis B (Fig.3). Si on veut transformer la hotte du modèle aspirant au
modèle filtrant, demander à votre revendeur les filtres au charbon actif
et suivre les instructions de montage.
• MODÈLE FILTRANT
Installer la hotte et les deux raccords suivant l’indication reportée au
paragraphe concernant le montage de la hotte dans le modèle aspirant.
En cas de montage du raccord filtrant, se rapporter aux instructions
figurant dans le jeu. Si le jeu n’est pas fourni, commandez-le à votre
revendeur comme accessoire. Les filtres doivent être appliqués au
groupe aspirant situé à l’intérieur de la hotte en les centrant par rapport
au groupe aspirant et en les tournant de 90 degrés jusqu’au déclic
d’arrêt.
EMPLOI ET ENTRETIEN
• Nous vous recommandons de mettre la hotte en route avant de com-
mencer à cuisiner.
Les filtres doivent être appliqués sur le groupe d'aspiration situé à
l'intérieur de la hotte en les centrant et en les faisant tourner de 90
degrés jusqu'au blocage.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations
d'entretien, et plus particulièrement à l'entretien du filtre anti-graisse
et du filtre au charbon actif.
• Les filtres anti graisse ont pour rôle de retenir les particules grasses
en suspension dans l'air. Ils peuvent donc se boucher plus ou moins
rapidement selon l'usage de la hotte.
Dans tous les cas, pour prévenir un éventuel risque d'incendie, il est
nécessaire de nettoyer au moins tous les deux mois le filtre en suivant
les indications suivantes:
- Retirer les filtres de la hotte et les laver avec de l'eau et un détergent
liquide neutre, laisser la saleté se décoller.
- Rincer abondamment à l'eau tiède et laisser sécher.
- Les filtres peuvent également être lavés dans le lave vaisselle.
Après plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n'ouvre pas droit à réclamation afin d'obtenir un éventuel changement des panneaux.
• Les filtres au charbon actif servent à filtrer l'air qui sera rejeté dans
la pièce. Les filtres ne sont ni lavables ni régénérables et doivent être
changés tous les trois mois au maximum. La saturation du charbon
actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du
type de cuisine effectué et de la régularité avec laquelle est effectué le
nettoyage du filtre anti graisse.
• Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres
surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• L’éclairage de cette hotte est destiné à être utilisé uniquement lorsque
vous cuisinez. Il n’est pas destiné pour une illumination générale et
pour une longue durée; dans ce cas les ampoules peuvent se brûler.
Pourant veuillez éteindre l’éclairage dès que vous avez terminé de
cuisiner.
• COMMANDES: (Fig.5) Mécaniques les symboles sont les suivants:
A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIERE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIEME VITESSE
NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES
SUSDITES INSTRUCTIONS.
- 10 -
Loading...
