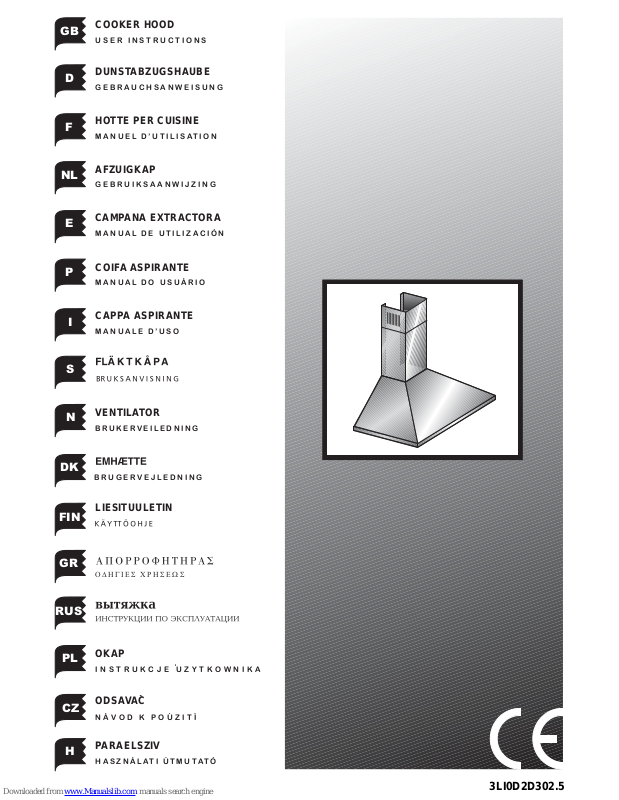

Tecnowind D3 User Instructions

3LI0D2D302.5

COOKER HOOD

USER INSTRUCTIONS

DUNSTABZUGSHAUBE

GEBRAUCHSANWEISUNG

HOTTE PER CUISINE

MANUEL DUTILISATION

GEBRUIKSAANWIJZING

AFZUIGKAP

MANUAL DE UTILIZACIÓN

CAMPANA EXTRACTORA

MANUAL DO USUÁRIO

CAPPA ASPIRANTE

MANUALE DUSO

VENTILATOR

BRUKERVEILEDNING

BRUGERVEJLEDNING

LIESITUULETIN

ODHGIES CRHSEWS

OKAP

INSTRUKCJE UZYTKOWNIKA

ODSAVAC

NÁVOD K POÙZITÌ

PARAELSZIV

HASZNÁLATI ÚTMUTATÓ

GB

D

F

NL

E

I

P

S

N

GR

RUS

PL

CZ

H

FIN

DK

COIFA ASPIRANTE

- 3 -

260

Max 355

470

730 : 1085

F

E

250

Fig.1

Fig.2

Fig.3

Fig.4

Y

F

E

Z

G

490

Z

A

D

C

B

278

167

A

C

230

41

230

206

167.5

20

B

443

Z

D

G

B

C

D

E

A

A

B

C

D

E

F

Fig.5

- 4 -

GENERAL

Carefully read the following important information regarding installation
safety and maintenance. Keep this information booklet accessible for
further consultations.
This apparatus was designed to be used in the suction version (air
evacuated externally), in the filter version (internal air recycling) or
in centralized exhausting version.

SAFETY PRECAUTION

1. T ak e care when the cooker hood is operating simultaneously with an

open fireplace or burner that depend on the air in the environment and
are supplied by other than electrical energy , as the cooker hood removes
the air from the environment which a burner or fireplace need for
combustion. The negative pressure in the environment must not exceed
4Pa (4x10-5 bar). Provide adequate ventilation in the environment for
a safe operation of the cooker hood.
Follow the local laws applicable for external air evacuation.

2. W ARNING !
In certain circumstances electrical appliances may be a danger
hazard.

A) Do not check the status of the filters while the cooker hood

is operating
B) Do not touch the light bulbs after appliance use
C) Flambè cooking is prohibited underneath the cooker hood
D) Avoid free flame, as it is damaging for the filters and a fire

hazard
E) Constantly check food frying to avoid that the overheated

oil may become a fire hazard
F) Disconnect the electrical plug prior to any maintenance.
G) This appliance is not intended for use by young children or

infirm persons without supervision
H) Y oung children should be supervised to ensure they do not

play with the appliance
I) There shall be adequate ventilation of the room when the

rangehood is used at the same time as appliances burning gas

or other fuels
L) There is a risk of fire if cleaning is not carried out in accordance

with the instructions

INSTALLATION INSTRUCTIONS

• Electric Connection

The appliance has been manufactured as a class II, therefore no earth
cable is necessary.
The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral
If not provided, connect a plug for the electrical load indicated on the
description label. Where a plug is provided, the cooker hood must be
installed in order that the plug is easily accessible.
An omnipolar switch with a minimum aperture of 3mm between
contacts, in line with the electrical load and local standards, must be
placed between the appliance and the network in the case of direct
connection to the electrical network.

• The appliance must be installed at a minimum height of 650 mm from
an cooker stove in case of a gashob or an electrical hob.
If a connection tube composed of two parts is used, the upper part must
be placed outside the lower part.
Do not connect the cooker hood exhaust to the same conductor used
to circulate hot air or for evacuating fumes from other appliances
generated by other than an electrical source.

• Mounting the cooker hood to the wall

Drill holes A-B-C-D according to indications quoted in (fig. 3).
Use screws and screw anchors suitable for wall (e.g. reinforced
cement, plasterboard) for the mounting of the cooker hood.
Where screws and screw anchors are supplied ensure that they are
suitable for the type of wall where the cooker hood is to be mounted.
Lock in the flange connector Y to the cooker hood (fig. 2).
Affix the bracket Z to the wall via the drill holes A (fig. 4).
Hang the cooker hood on the wall using the drill holes C (fig. 3).
Fasten the cooker hood using the fastening drill holes D (fig. 3).

• Exhausting V ersion

Connect the flange Y to the discharge opening with a connecting tube
(do not carry out for filter version).
Thread the upper connector E to the inside of the lower connector F;
hang the two connectors inserting them vertically on the cooker hood
locking the lower connector F to the wall using the drill holes B (fig. 3),

unthread the upper connector E towards the top, locking it in with the
appropriate screws in the drill holes G of the bracket Z (fig. 2) previously
affixed to the wall via the drill holes A (fig. 3).
In order to transform your cooker hood from exhausting version to
filter version, ask your local retailer for active carbon filters and then
carry out instructions for mounting filter version cooker hood.

• Filter V ersion
Install the cooker hood and the two connectors as described in the
paragraph mounting the exhausting version cooker hood.
T o mount the filter connector refer to instructions included in the kit.
If the kit is not supplied, then order the kit as an accessory from your
local dealer.
The filters must be fitted to the fan unit placed inside the cooker hood.
The air is replaced in the environment via the eyelets impressed on the
connector E.

• Centralized exhausting version

This version is used in habitations1 with centralized suction systems.
The switch controls the opening and closing of a valve via a thermo­electric device. Turning the s witch to the ON position, after 60 sec­onds, will effect the opening of the valve to a 90° rotation permitting the
suction of the stale air externally . Turning the switch to the OFF posi­tion, after 100 seconds, will effect the closing of the valve.

USE AND MAINTENANCE

• It is recommended to operate the appliance prior to cooking.

It is recommended to leave the appliance in operation for 15 minutes
after cooking is terminated in order to completely eliminate cooking
vapours and odours.
The proper function of the cooker hood is conditioned by the regularity
of the maintenance operations, in particular, the active carbon filter.

• The anti-grease filters capture the grease particles suspended in the
air, and are therefore subject to clogging according to the frequency of
the use of the appliance.
In order to prevent fire hazard, it is recommendable to clean the filter
at a maximum of 2 months by carrying out the following instructions:

- Remove the filters from the cooker hood and wash them in a solution
of water and neutral liquid detergent, leaving to soak.

- Rinse thoroughly with warm water and leave to dry .

- The filters may also be washed in the dishwasher.
The aluminium panels may alter in colour after several washes. This
is not cause for customer complaint nor replacement of panels.

• The active carbon filters purify the air that is replaced in the
environment. The filters are not washable nor re-useable and must be
replaced at maximum every four months. The saturation of the active
carbon filter depends on the frequency of use of the appliance, by the
type of cooking and the regularity of cleaning the anti-grease filters.

• Clean the fan and other surfaces of the cooker hood regularly using
a cloth moistened with denatured alcohol or non abrasive liquid
detergent.

COMANDS: (Fig.5A) LUMINOUS_(Fig.5B) MECHANICAL the key
symbols are explained below:

A = LIGHT
B = OFF
C = SPEED I
D = SPEED II
E = SPEED III
F = AUT OMATIC STOP TIMER - 15 min utes
G = MOTOR WORKING indicator

The "Automatic stop timer" delays stopping of the hood, which will
continue functioning for 15 minutes at the operating speed set at the
time this function is activated.

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR
EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE
WARNINGS.

ENGLISH

- 5 -

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung
enthält. Die Anleitung für eventuelle zukünftige Konsultationen
aufbewahren. Dieses Gerät wurde für den Abluftbetrieb (Luftableitung
ins Freie), Umluftbetrieb (interne Wiederaufbereitung der Luft) oder
den Zentralabluftbetrieb entwickelt.

SICHERHEITSHINWEISE

1. V orsicht ist geboten, wenn gleichz eitig eine Abzugshaube und ein
raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die
von einer anderen Energiequelle als Strom versorgt werden, da die
Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer
zur V erbrennung benötigen. Der Unterdruck im Raum darf den We rt
von 4 Pa (4x10-5bar) nicht übersteigen. Um einen sicheren Betrieb der
Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende
Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen
müssen die nationalen V orschriften eingehalten werden.

2. ACHTUNG !
Elektrogeräte können unter gewissen Umständen gefährlich sein!
A) Niemals die Filter kontrollieren, wenn die Küchenhaube in

Betrieb ist.
B) Niemals die Lämpchen nach längerem Betrieb der

Küchenhaube anfassen.
C) Es ist verboten, Speisen unter der Abzugshaube zu

flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die

Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren,

um die Entzündung des Öls zu vermeiden.
F) Wird das Netzkabel dieser Haube beschädigt, muss es in

einer vom Hersteller zugelassenen W erkstatt ersetzt werden,

da hierzu Spezialwerkzeug benöetigt wird.
G) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker

aus der Steckdose entfernen.

INSTALLATIONSANLEITUNG

• Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der
Leitungen geerdet werden. Der Anschluss an das Stromnetz ist
folgendermassen durchzuführen:
BRAUN = L Leitung
BLAU = Neutrale Linie
Falls nicht vorhanden, muss ein Normstecker mit den auf dem
T ypenschild angegebenen Werten an das Kabel angeschlossen werden.
Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss
diese so installiert werden, dass der Stecker gut zugänglich ist.
Beim Direktanschluss an das Stromnetz muss zwischen Gerät und
Netz ein der Netzlast und den geltenden V orschriften entsprechender
Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den
Kontakten installiert werden.

• Das Gerät muss in einem Mindestabstand von 650mm über einer
Gas-oder elektrischen Kochfläche installiert werden. Falls ein
Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen
zusammengesetzt ist, muss der obere Teil über den unteren gestülpt
werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein
Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur
Entlüftung von Geräten verwendet wird, die an eine andere
Energiequelle als an Strom angeschlossen sind.

• W andmontage der Dunstabzugshaube

Vor der Montage ist die Schutzf olie von der Dunstabzugshaube und
vom Filtereinsatz zu entfernen. Die Löcher A-B-C-D in die Wand
bohren, dabei müssen die angegebenen Abstände eingehalten werden
(Abb.3). Für die unterschiedlichen Montagen müssen Schrauben und
Dübel verwendet werden, die für den jeweiligen Wandtyp geeignet
sind (z.B. für Stahlbeton, Gips, etc.). Falls die Schrauben und Dübel
der Küchenhaube beigefügt sind, ist zu prüfen, ob diese für den Wandtyp
geeignet sind, an dem das Gerät installiert werden soll. Den
Anschlussflansch Y an die Küchenhaube anschliessen (Abb . 2). Den
Tragbügel Z in den Bohrlöchern A an der Wand bef estigen (Abb.4). Die
Küchenhaube an die Wand hängen, dafür die Bohrlöcher C verwenden
(Abb.3). Die Küchenhaube endgültig fixieren, dabei die
Sicherheitsbohrlöcher D verwenden (Abb.3).

• Abluftversion

Den Flansch Y mit Hilfe eines Anschlussrohres an die Abluftöffnung
anschliessen (diesen Arbeitsschritt bei der Küchenhaube in
Umluftversion nicht ausführen!). Den oberen Anschlussring E in das
Innere des unteren Anschlussringes F einsetzen; die beiden

Anschlussringe einhängen, indem sie senkrecht in die Küchenhaube
eingeführt werden, dann den unteren Anschlussring F in den Bohrlöchern
B (Abb.3) an der Wand befestigen. Den oberen Anschlussring E nach
oben schieben und mit den dafür vorgesehenen Schrauben in den
Löchern G des Tragbügels Z befestigen (Abb.2), w elcher zuvor in den
Bohrlöchern A an der Wand festgeschraubt wurde (Abb.3). Um die
Küchenhaube von der Abzugsversion in die Umluftversion
umzuwandeln, müssen Sie bei Ihrem Fachhändler die Aktivkohlefilter
anfordern; dann die Montageanweisungen der Umlufthaube ausführen.

• Filterversion
Die Küchenhaube und die beiden Anschlussringe, so wie im Abschnitt
über die Montage der Küchenhaube in Abluftversion angegeben,
montieren. Bei der Montage des Filterringes müssen die im Kit
enthaltenen Anleitungen genau beachtet werden.Falls das Kit nicht
mitgeliefert ist, muss dieses bei Ihrem Händler als Zubehörteil
angefordert werden. Die Filter müssen im Inneren der Küchenhaube
eingesetzt werden. Die Luft wird über die Schlitze, die sich im Ring E
befinden, in den Raum zurückgeleitet.

• Zentralabluftbetrieb

Wird in Wohnungen mit Zentralabluftsystem verwendet. Der Schalter
steuert mithilfe eines thermoelektrischen Systems das Öffnen und
Schließen eines V entils. Wenn man den Schalter auf die P osition ON
stellt, öffnet sich nach 60 Sekunden das V entil, indem es sich um 90°
dreht. Dadurch wird das Absaugen der verbrauchten Luft nach drau­ßen ermöglicht. Wenn man den Schalter auf die Position OFF stellt,
schließt sich nach 100 Sekunden das V entil.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Küchenhaube schon vor sämtlichen

Kochvorgängen der Speisen einzuschalten. Es wir weiterhin
empfohlen, das Gerät nach Beendigung des Kochvorganges noch 15
Minuten weiterlaufen zu lassen, um die vollständige Entlüftung der
Kochdämpfe zu gewährleisten. Das einwandfreie Funktionieren der
Küchenhaube hängt entscheidend von der Sorgfalt ab, mit der die
Wartungsarbeiten durchgeführt werden, insbesondere die des
Fettfilters und die des Aktivkohlefilters.

• Die Fettfilter haben die Aufgabe, die Fettpartikel in der Abluft zu
binden; die Stärke der V erschmutzung hängt daher von der Häufigk eit
des Gebrauchs der Küchenhaube ab. Um eine mögliche Brandgefahr
zu verhindern, muss der Filter in jedem Fall spätestens alle zwei
Monate auf die folgende Weise gereinigt werden:

- Der Abzugshaube die Filter entnehmen und mit Wasser und einem
flüssigen Neutralreiniger abwaschen. Wenn notwendig, einweichen lassen.

- Dann gründlich mit lauwarmem Wasser abspülen und abtrocknen lassen.

- Die Filter können auch in der Geschirrspülmaschine gewaschen werden.
Nach mehrmaligem Waschen der Aluminiumfilter können
Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch
auf einen kostenlosen Ersatz der Paneele.

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in
den Raum zurückgeführt wird. Die Filter sind weder waschbar noch
wiederverwertbar und müssen spätestens alle vier Monate
ausgewechselt werden. Die Sättigung der Aktivkohle hängt ab von der
mehr oder minder langen Benutzungsdauer der Küchenhaube, von der
Art der zubereiteten Speisen und von der Regelmässigkeit, mit der die
Reinigung des Fettfilters durchgeführt wird.

• Alle auf dem Lüftergehäuse und den anderen Teilen der Haube
angesammelten Rückstände sind regelmässig mit Spiritus oder
neutralem Flüessigkeitsreiniger ohne Scheuermittel zu entfernen.

BEDIENUNG: (Abb.5A) DER BELEUCHTUNG (Abb.5B)
MECHANISCHE die SimboLbezeichnungen sind folgend
wiedergegeben:

A = Taste BELEUCHTUNG
B = T aste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = T aste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
F = TIMER A UT OMATISCHES ANHALTEN nach 15 Minuten
G = MOTORKONTROLLEUCHTE

Die Funktion "Timer automatisches Anhalten" verzögert das Anhalten
der Haube, die 15 Minuten mit der zum Zeitpunkt der Einschaltung
dieser Funktion gewählten Betriebsgeschwindigkeit weiterläuft.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD
KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

DEUTSCH

- 6 -

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des
indications importantes concernant la sécurité d'installation, d'emploi
et d'entretien. Le conserver pour d' ultérieures consultations.
Cet appareil a été conçu pour utilisation en version aspirante (évacua­tion air à l’extérieur), filtrante (recyclage air à l’intérieur) ou aspiration
centralisée.

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément

la hotte à évacuation avec un brûleur ou une cheminée alimentés par
une énergie autre que l'électricité, vous pouvez créer un problème
"d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur
combustion. La dépression dans le local ne doit pas dépasser les 4 Pa
(4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas
de prévoir une ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veuillez vous référer aux disposi­tions en vigueur dans votre pays.

2. ATTENTION !
Dans des circonstances déterminées les électroménagers peu­vent être dangereux.

A)Ne pas controler les filtres pendant que la hotte est en fonc­tionnement
B)Nepas toucher les lampes après un emploi prolongé de l'ap­pareil
C)Il est interdit de cuire les aliments à la flamme sous la hotte
D)Eviter la flamme libre, parcequ'elle est nuisible pour les filtres
et dangereuse pour les incendies
E)Controler constamment les aliments frits pour éviter que
l'huile surchauffée/ne prenne feu
F)Avant d'effectuer n'importe quel entretien déconnecter la
hotte du réseau électrique.

INSTRUCTIONS POUR L'INSTALLATION

• Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être
connecté avec la prise terre.
La connection avec le réseau électrique doit être éxécutée comme
suit:
MARRON = L ligne
BLEU = N neutre
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée
pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est
dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit
accessible.
En cas de connection directe avec le réseau électrique, il est néces­saire d'interposer entre l'appareil et le réseau un interrupteur
omnipolaire avec une ouverture minimale entre les contacts de 3 mm,
proportionnel à la charge et correspondant aux normes en vigueur.

• L’appareil doit être installé à une hauteur minimum de 650 mm des
cuisinipres électriques. S'il doit être utilisé un tuyau de connection
composé de deux ou plusieurs parties, la partie superieure doit être
à l'exterieur de celle inférieure. Ne pas relier le tuyau d'échappement
de la hotte à un conduit dans lequel circule de l'air chaud ou employé
pour évacuer les fumées des appareils alimentés par une énergie
differente de celle électrique.

• Fixation de la hotte sur le mur.

Percer les trous A-B-C-D en respectant les cotes indiquées (Fig.3).
Pour les différents montages, utiliser les vis et chevilles à expansion
correspondant au type du mur (ex béton armé, plâtre, etc.). Dans le
cas où les vis et chevilles sont fournies d'origine avec le produit, vérifier
qu'elles correspondent bien au type de mur sur lequel doit être montée
la hotte. Bloquer la bride du raccord Y à la hotte (Fig.2). Bloquer les
supports Z sur le mur grâce aux trous A (Fig.4). Accrocher la hotte au
mur en utilisant les trous C (Fig.3). Pendre la hotte à la paroi en utilisant
les trous de sécurité D (Fig.3).

• V ersion aspirante

Raccorder, au moyen d'un tube intermédiaire, la bride Y au trou
d'évacuation (sauf pour la version filtrante). Enfiler le raccord supérieur
E à l'intérieur du raccord inférieur F; assembler les deux raccords en
les insérant verticalement dans la hotte. Fixer alors le raccord inférieur

F à la paroi en utilisant les trous B (Fig.3), tirer le raccord supérieur
E vers le haut puis le bloquer à l'aide des vis sur les trous G du support
Z (Fig.2) auparavant fixé au mur grâce aux trous A (Fig.3). Pour

transformer la hotte de la version aspirante à la version filtrante,
demander à votre revendeur les filtres au charbon actif et suivre les

instructions de montage de la version filtrante.

• Version filtrante
Installer la hotte et les deux raccords comme indiqué dans le paragraphe
traitant du montage de la hotte en version aspirante. Pour le montage
du raccord filtrant se référer aux instructions contenues dans le kit. Si
le kit n’est pas en dotation, le commander au revendeur comme
accessoire. Les filtres doivent être appliqués sur le groupe d’aspiration
situé à l’intérieur de la hotte. L’air est rejeté dans la pièce grâce aux
orifices situés sur le raccord E.

• V ersion aspirante centralisée

Elle est utilisée dans les habitations équipées d’aspiration centralisée.
L’interrupteur commande l’ouverture et la fermeture d’une soupape
grâce à un dispositif thermo-électrique. En positionnant l’interrupteur
en position ON, après 60 secondes, la soupape s’ouvre en tournant de
90°, permettant ainsi l’aspiration de l’air vicié à l’extérieur. En posi­tionnant l’interrupteur en position OFF , après 100 secondes, la sou­pape se ferme.

EMPLOI ET ENTRETIEN

• Nous vous recommandons de mettre la hotte en route avant de com-

mencer à cuisiner.
Les filtres doivent être appliqués sur le groupe d'aspiration situé à
l'intérieur de la hotte en les centrant et en les faisant tourner de 90
degrés jusqu'au blocage.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations
d'entretien, et plus particulièrement à l'entretien du filtre anti-graisse
et du filtre au charbon actif.

• Les filtres anti graisse ont pour rôle de retenir les particules grasses
en suspension dans l'air. Ils peuvent donc se boucher plus ou moins
rapidement selon l'usage de la hotte.
Dans tous les cas, pour prévenir un éventuel risque d'incendie, il est
nécessaire de nettoyer au moins tous les deux mois le filtre en suivant
les indications suivantes:

- Retirer les filtres de la hotte et les laver avec de l'eau et un détergent
liquide neutre, laisser la saleté se décoller.

- Rincer abondamment à l'eau tiède et laisser sécher.

- Les filtres peuvent également être lavés dans le lave vaisselle.
Après plusieurs lavages des panneaux en aluminium, on peut consta­ter un changement de leur couleur. Ceci n'ouvre pas droit à réclama­tion afin d'obtenir un éventuel changement des panneaux.

• Les filtres au charbon actif servent à filtrer l'air qui sera rejeté dans
la pièce. Les filtres ne sont ni lavables ni régénérables et doivent être
changés tous les trois mois au maximum. La saturation du charbon
actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du
type de cuisine effectué et de la régularité avec laquelle est effectué le
nettoyage du filtre anti graisse.

• Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres
surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de déter­gents liquides neutres non abrasifs.

COMMANDES: (Fig.5A) Lumineux _ (Fig.5B) Mécaniques les
symboles sont les suivants:

A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIERE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIEME VITESSE
F = touche MINUTEUR ARRET A UT OMATIQUE 15 minutes
G= voyant MOTEUR EN MARCHE

La fonction "Minuter arrêt Automatique" retarde l'arrêt de la hotte, qui
continuera de fonctionner à la vitesse de service en cours au moment
de l'activation de cette fonction, pendant 15 minutes.

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVEN­TUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES
SUSDITES INSTRUCTIONS.

FRANÇAIS

- 7 -

ALGEMEEN

De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie
bevat voor veilige installatie, gebruik en onderhoud. Het boekje bewaren
voor verdere raadpleging. Dit apparaat is ontworpen voor het gebruik als
afzuigapparaat (luchtafvoer naar buiten), als filterend apparaat
(luchthercirculatie binnen) of als centrale zuiginrichting.

VEILIGHEIDSVOORSCHRIFTEN

Opletten indien tegelijkertijd een afzuigkap en een brander of haard
functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden
door een andere energiebron dan de elektrische energie. De afzuigkap
kan de lucht die de brander of haard nodig heeft voor de verbranding aan
de omgeving onttrekken.
De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar)
liggen. Voor een v eilige werking dient u te zorgen voor een goede ventilatie
van de ruimte. V oor de afv oer naar buiten moet u zich houden aan de
geldende voorschriften die van toepassing zijn in uw land.

2. W AARSCHUWING !
Onder bepaalde omstandigheden kunnen huishoudelijke
apparaten gevaarlijk zijn.

A) Probeer de filters niet te controleren als de afzuigkap in werking
is
B) Raak de lampen niet aan als u het apparaat lange tijd achtereen
gebruikt heeft.
C) Het is verboden om onder de afzuigkap gerechten te flamberen
D) Laat de branders niet open en bloot branden, omdat dit
schadelijk is voor de filters en gevaarlijk is met het oog op brand.
E) Tijdens frituren constant opletten, om te voork omen dat de olie
door oververhitting vlam zou vatten
F) Alvorens onderhoudswerkzaamheden aan het apparaat te
verrichten, de stroom uitschakelen.

INSTALLATIE INSTRUCTIES

ELEKTRISCHE AANSLUITING

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft
derhalve niet op een geaard stopcontact aangesloten te worden.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nulleiding
Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten
die genormaliseerd is voor de belasting die op het typeplaatje is
aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig
geïnstalleerd worden dat de stekker bereikbaar is.

In het geval van een rechtstreekse aansluiting op het elektriciteitsnet
moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen
met een minimale opening tussen de contacten van 3 mm. Deze
schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje
en moet aan de geldende voorschriften voldoen.

Het apparaat moet geïnstalleerd worden op minimaal 650 mm boven een
gaskookplaat of elektrische kookplaat. Indien een verbindingsbuis
bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste
gedeelte aan de buitenkant van het onderste gedeelte zitten.
Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme
lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten
die door een andere energiebron dan elektrische energie gevoed worden.

• Montage van de afzuigkap aan de wand.

De openingen A-B-C-D uitvoeren volgens de aangegeven waardes
(Fig.3). Voor de verschillende montages steeds schroeven en
expansiepluggen gebruiken die geschikt zijn voor het wandtype (bijv.
beton, gyproc, enz.). Indien de schroeven en de expansiepluggen met
het produkt bijgeleverd worden controleren dat deze geschikt zijn voor
het wandtype waaraan de afzuigkap bevestigd moet worden. De
verbindingsflens Y aan de afzuigkap verbinden (Fig.2). Staaf Z aan de
muur bevestigen door middel van de openingen A (Fig.4). De afzuigkap
aan de wand hangen door middel van de openingen C (Fig.3). Definitief
de afzuigkap bevestigen door middel van de veiligheidsopeningen D
(Fig.3).

• Zuigversie

Flens Y door middel v an een verbindingsbuis aan de afvoeropening
verbinden (niet uitvoeren voor de filterversie).
Het bovenste verbindingsstuk E binnen het onderste verbindingsstuk
F plaatsen; de twee verbindingsstukken ophangen door deze verticaal
in de afzuigkap te voeren door het onderste verbindingsstuk F aan de
wand te bevestigen door middel van de openingen B (Fig.3), het
bovenste verbindingsstuk E naar boven schuiven, en bevestigen door

middel van de daarvoor bestemde schroeven aan de openingen G van
staaf Z (Fig.2) die van te voren aan de wand bevestigd is door middel
van de openingen A (Fig.3). Om de zuigversie in filterversie te
veranderen vraag aan uw verkoper om de koolstoffilters en volg de
aanwijzingen van de filterversie op.

• Filterversie
De afzuigkap en de twee verbindingsbuizen installeren zoals
aangegeven in het deel over de montage van de afzuigkap in de
zuigversie. Voor de montage van de filtrerende koppeling de
aanwijzingen uit de set raadplegen. Indien de set niet bijgesloten is
deze, als accessoire, bij Uw dealer bestellen. De filters moeten op het
zuigsysteem aan de binnenkant van de afzuigkap bevestigd worden.
De lucht wordt weer in de ruimte afgevoerd via de openingen verkregen
op het verbindingsstuk E.

• Centrale zuiginrichting

Deze uitvoering wordt gebruikt binnen woningen voorzien van een
centrale zuiginrichting. De schakelaar bedient de opening en de slui­ting van een klep door middel van een thermo-elektrische inrichting.
Door de schakelaar op ON te zetten gaat de klep, na 60 seconden open
(door 90° te draaien) zodat de vuile lucht naar buiten wordt gezogen.
Door de schakelaar op OFF te zetten gaat de klep, na 100 seconden,
weer dicht.

GEBRUIK EN ONDERHOUD

• We raden aan de afzuigkap aan te zetten voordat u met de bereiding

begint. We raden aan de afzuigkap 15 minuten aan te laten nadat het eten
bereid is voor een optimale luchtverversing. Goede werking van de
afzuigkap hangt af van een regelmatig en grondig onderhoud, in het
bijzonder van het vetfilter en van het koolstoffilter.

• Vetfilters houden vetdeeltjes die in de lucht circuleren v ast, en raken
daarom oververzadigd op onregelmatige tijden, afhankelijk van het gebruik
van het apparaat. In ieder geval moeten vetfilters minimaal eens in de 2
maanden gereinigd worden door de volgende handelingen uit te voeren:

• Filters uit de afzuigkap halen en grondig reinigen in een sopje van water
en neutraal afwasmiddel, op deze wijze het vuil verwijderend. Grondig
met lauw water afspoelen en laten drogen.

• De filters mogen ook in de vaatwasmachine gereinigd worden. Na
verschillende wasbeurten van de aluminium filters kunnen
kleurveranderingen optreden. Dit geeft echter niet het recht op vervanging
van de filters.

• De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd
wordt. Deze filters mogen niet gereinigd of gerecycled worden en moeten
minimaal eens in de vier maanden vervangen worden. De
koolstofverzadiging hangt af van een al dan niet intensief gebruik van de
afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters
gereinigd worden.
Regelmatig de ventilator en de andere oppervlakken schoonmaken met
een doek gedrenkt in alcohol of in neutrale krasvrije afwasmiddelen.

KONTROLLER : (Fig.5A) MED IYS _(Fig.5B) MEKANISKE zijn de
symbolen hieronder weergegeven:

A = knop LICHT
B = knop UIT
C = knop EERSTE SNELHEID
D = knop TWEEDW DERDE SNELHEID
E = knop DERDE SNELHEID
F = knop TIMER A UTOMATISCHE ONDERBREKING na 15 minuten
G = controlelampje WERKENDE MOTOR

De knop "timer/automatische onderbreking" zorgt ervoor dat de
afzuigkap niet meteen stopt, deze zal voor 15 minuten blijven
functioneren, op dezelfde snelheidsstand waarop de kap ingesteld stond.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE
VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE
BOVENST AANDE VOORSCHRIFTEN.

NEDERLANDS

- 8 -

que usted ha sujetado con anterioridad a la pared a travès de los orificios
A (Fig.3). Para transformar la campana de versión aspirante a versión
filtrante, solicite a su proveedor los filtros al carbón activo y siga las
instrucciones de montaje de la versión filtrante.

• Versión filtrante
Instale la campan y los dos empalmes como aparece indicado en el
párrrafo que trata del montaje de la campana en la versión aspirante.
Para el montaje del anillo filtrante tenga en cuenta las instrucciones
que se encuentran en el kit. Si el kit no está incluido, pídalo a su
vendedor como accesorio. Los filtros deben ser colocados en el bloque
aspirante situado en el interior de la campana. El aire vuelve a circular
en el ambiente a través de las rejillas del empalme E.

• V ersión aspirante centralizada.

Se utiliza en locales provistos de aspiración centralizada. El interruptor
cierra una válvula con un dispositivo termoeléctrico. Conectando el
interruptor en la posición ON, transcurridos 60 segundos, la válvula se
abre girandose 90 °; de esta manera se aspira el aire viciado del
interior. Conectando el interruptor en la posición OFF , tr anscurridos
100 segundos, la válvula se cierra.

USO Y MANTENIMIENTO

• Se aconseja poner en funcionamiento el aparato antes de cocinar

cualquier tipo de alimento.
Se aconseja dejar funcionando el aparato durante 15 minutos después
de haber terminado de coninara los alimentos, para una evacuación
completa del aire viciaco.
El buen funcionamiento de la campana depende de la asiduidad con la
cual se realicen las operaciones de mantenimiento, sobre todo, del
filtro antigrasa, o del filtro al carbón activo.

• Los filtros antigrasa sirven para retener las partículas de grasa en
suspensión en el aire, por lo tanto se pueden obstruir en un espacio que
depende del uso que se haga del aparato.De todas formas para evitar
el peligro de posibles incendios, como máximo cada dos meses es
necesario limpiar el filtro observando las siguientes operaciones:

- Quite los filtros de la campana y lávelos con una solución de agua y
detergente líquido neutro dejando ablandar la suciedad.

- Aclare con abundante agua templada y deje secar.

- Se pueden lavar también los filtros en el lavavajillas
Después de algunos lavados los paneles de aluminio se puede veri­ficar en los paneles de aluminio posibles alteraciones del color. Esto
no da opción a reclamaciones para una posible sustitución de los
paneles.

• Los filtros al carbón activo sirven para depurar el aire que volverá
a circular en el ambiente. Los filtros no son lavables o reciclables y
deben ser cambiados máximo cada cuatro meses. La saturación del
carbón activo, depende del uso más o menso prolongado del aparato,
dal tipo de cocina y de la regularidad con la cual se efectúe la limpieza
del filtro antigraso.

• Limpie frecuentemente todos los restos de grasa del ventilador y de
las otras superficies usando un paño humedo con alcohol etílico o
detergentes líquidos neutros no abrasivos.

MANDOS: (Fig.5A) Luminosos_(Fig.5B) Mecánicos la simbología
es la siguiente:

A= botón ILUMINACION
B= botón OFF
C= botón PRIMERA VELOCIDAD
D= botón SEGUENDA VELOCIDAD
E= botón TERCERA VELOCIDAD
F= botón TIMER PARADA AUT OMáTICA 15 MINUT OS
G= luz indicadora MOTOR EN FUNCIONAMIENTO

La función "timer parada automatica" retarda la parada de la campana,
que continuará a funcionar a la velocidad seleccionada en el momento
del encendido de esta función, 15 minutos.

EL FABRICANTE NO SE HA CE RESPONSABLE DE LOS D AÑOS
PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS
ADVERTENCIAS.

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones pues
contiene indicaciones importantes para la seguridad en la instalación,
el uso y el mantenimiento (Consérvelo para un posible consulta
posterior). Este aparato ha sido realizado para un uso en versión
aspirante (evacuación al exterior), filtrante (circulación del aire en el
interior) o aspiracion centralizada. A causa de su complejidad y su
gran peso se recomienda que la instalación la realice personal
especializado.

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente una campana

aspirante y un quemador o una chimenea que toman el aire del am­biente y están alimentados por energía que no sea eléctrica, pues la
campana aspirante toma del ambiente el aire que el quemador o la
chimenea necesitan para la combustión. La presión negativa del local
no debe superar los 4 Pa (4x10-5 bares).
Para un funcionamiento seguro, realice primero una adecuada
ventilación del local. Para la evacuación externa, aténgase a las
disposiciones vigentes en su país.

2. ¡ ATENCIÓN !!
En determinadas circunstancias los electrodomésticos pueden
ser peligrosos.

A) No intente controlar los filtros cuando la campana esté

funcionando.

B) No toque las lámparas después de un uso prolongado del

aparato.

C) Está prohibido cocinar alimentos a la llama debajo de la

campana.

D) Evite las llamas libres, pues resultan perjudiciales para los

filtros y pueden provocar incendios.

E) Controle en todo momento los alimentos fritos para evitar

que el aceite caliente prenda fuego.

F) Antes de realizar cualquier operación de mantenimiento

desconecte la campana de la corriente eléctrica.

INSTRUCCIONES PARA LA INSTALACIÓN

• Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe e conectar
ningún cable a la toma de tierra.
La conexión a la corriente eléctrica debe realizarse de la siguiente
manera:
MARRÓN = L línea.
AZUL = N neutro.
Si no está incluido, monte en el cable un enchufe normalizado para la
carga indicada en la etiqueta de las caracteristicas. Si está provista de
enchufe,coloque la campana de tal manera que el enchufe quede en un
sitio accesible. En caso de conexión directa a la corriente eléctrica, es
necesario interponer entre el aparato y la red un interruptor omnipolar
con abertura mínima de 3mm, adecuado a la carga y que responda a
las normas vigentes.

• Debe instalarse el aparato a una altura mínima de 650 mm de las
placas de cocción. Si debe usarse un tubo de conexión compuesto de
dos o más partes, la parte superior debe estar fuera de la parte inferior.
No conecte la descarga de la campana a un conducto en el que circúle
airecaliente o que sea utilizado para evacuar los humos de aparatos
alimentados por una energía que no sea eléctrica.

• Montaje de la campana a la pared

Realice los orificios A,B,C,D respetando las medidas
indicadas(Fig.3). Para los distintos montajes utilice tornillos y escarpias
de expansión adecuados al tipo de pared (ejemplo: hormigón, escayola,
etc). En caso de que los tornillos y las escarpias estan incluidos en el
producto asegúrese de que sean adecuados para el tipo de pared donde
se va a colocar la campana. Sujete la arandela de unión Y a la campana
(Fig.2). Sujete la escarpia Z al muro con los orificios A (Fig.4).
Enganche la campana a la pared utilizando los orificios C (Fig.3).
Sujete definitivamente la campana utilizando los orificios de seguridad

D (Fig.3).

• Versión aspirante

Conecte mediante un tubo de enlace la arandela Y al orificio de descarga
(no debe realizarse en la versión filtrante).
Introduzca el empalme superior E en el interior del empalme inferior
F, enganche los dos empalmes introduciéndolos verticalmente en la
campana sujetando el empalme inferior a la pared utilizando los
orificios B (Fig.3). Saque el empalme superior E hacia arriba y sujételo
con los tornillos adecuados en los orificios G de la abrazadera Z (Fig.2)

ESPAÑOL

- 9 -

GENERALIDADES

Ler cuidadosamente o conteúdo do presente manual já que este fornece
indicações importantes referentes à segurança de instalação, de uso
e de manutenção. Conservar o manual para qualquer ulterior consul­ta. Este aparelho foi projectado para uso na versão aspirante
(evacuação ar para o externo), filtrante (recirculação de ar para o
interior) ou aspiração centralizada.

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporaneamente uma

coifa aspirante e um queimador ou um fogão dependentes do ar am­biente e alimentados por uma energia que não a elétrica, já que a coifa,
aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam
para a combustão. A pressão negativa no local não deve ser superior
a 4Pa (4x10-5bar). Para um funcionamento seguro, providenciar uma
oportuna ventilação do local.
Para a evacuação externa, ater-se às disposições vigentes no seu
País.

2. A TENÇÃO !
Em determinadas circunstâncias os eletrodomésticos podem
ser perigosos.

A) Não verificar os filtros com a coifa em operação.
B) Não tocar as lâmpadas após um uso prolongado do

aparelho.
C) É proibido cozinhar alimentos diretamente na chama sob a

coifa.
D) Evitar a chama livre pois é danosa para os filtros e porque

pode causar incêndios.
E) Verificar constantemente os alimentos fritos para evitar que

o óleo super aquecido se incendeie.
F) Antes de efetuar qualquer manutenção, desligar a coifa da

rede elétrica.

ISTRUÇÕES PARA A INSTALAÇÃO

• Conexão elétrica

O aparelho é construído em classe II, portanto nenhum cabo deve ser
ligado à tomada de terra.
A ligação à rede elétrica deve ser feito como segue:
MARROM = L fase
AZUL = N neutro
Se não for prevista, montar no cabo uma tomada normalizada para a
capacidade indicada na etiqueta características. Se tiver a tomada, a
coifa deve ser instalada de maneira tal que a tomada seja acessível.
Em caso de conexão direta à rede elétrica é necessário interpor entre
o aparelho e a rede um interruptor unipolar com abertura mínima entre
contatos de 3mm, dimensionado para a carga e de acordo com as
normas vigentes.

• O aparelho deve ser instalado a uma altura mínima de 650mm de
fogões.
T endo que ser usado um tubo de cone xão composto de duas ou mais
partes, a parte superior deve ficar externamente àquela inferior.
Não conectar a descarga da coifa a um duto pelo qual circule ar quente
ou utilizado para evacuar fumos de aparelhos alimentados por uma
energia que não a elétrica.

• Montagem da coifa à parede

Executar os furos A-B-C-D respeitando as cotas indicadas (Fig.3).
Para as diversas montagens, utilizar parafusos e buchas de expansão
adequados ao tipo de parede (p. ex. cimento armado, gesso reforçado,
etc.). No caso em que os parafusos e as buchas sejam fornecidos em
dotação com o produto, certificar-se que sejam adequados ao tipo de
parede à qual será fixada a coifa. Bloquear o flange de junção Y à coifa
(Fig.2). Bloquear o suporte Z à parede por meio dos furos A (fig. 4).
Pendurar a coifa à parede utilizando os furos C (Fig.3). Fixar
definitivamente a coifa utilizando os furos de segurança D (Fig.3).

• Versão aspirante

Conectar, por meio de um tubo de junção , o flange Y ao furo de descarga
(não executar na versão filtrante).
Introduzir a junção superior E internamente à junção inferior F; pendurar
as duas junções introduzindo-as verticalmente na coifa e bloqueando
a junção inferior F à parede utilizando os furos B (Fig.3), puxar a
junção superior E para o alto, bloqueá-la com os respectivos parafusos
nos furos G do suporte Z (Fig.2) precedentemente fixado à parede por
meio dos furos A (Fig.3).
Para transformar a coifa de versão aspirante em versão filtrante,
solicitar ao seu revendedor os filtros de carvão ativado e seguir as

instruções de montagem da versão filtrante.

• Versão filtrante
Instalar a coifa e as duas junções conforme indicado no parágrafo
referente à montagem da coifa na versão aspirante.
Para a montagem da junção filtrante, fazer referência às instruções
contidas no kit. Se o kit não fizer parte da dotação, encomendá-lo, junto
ao seu revendedor, como acessório.Os filtros devem ser aplicados ao
grupo aspirante que se encontra na parte interna da coifa.O ar é
reintroduzido no ambiente por meio das alças obtidas na união E.

• V ersão aspirante centralizada

É utilizada em habitações dotadas de aspiração centralizada. O inter­ruptor comanda a abertura e o fechamento de uma válvula por meio
de um dispositivo termoeléctrico. Comutando o interruptor para a
posição ON, a válvula se abre após 60 segundos girando de 90° per­mitindo assim a descarga do ar viciado para o externo. Comutando o
interruptor para a posição OFF , a válvula se f echa após 100 segundos.

USO E MANUTENÇÃO

• Recomenda-se por o aparelho em funcionamento antes de proceder

ao cozimento de qualquer tipo de alimento.
Recomenda-se deixar o aparelho em funcionamento por pelo menos
15 minutos após ter terminado o cozimento dos alimentos, de maneira
a permitir uma evacuação completa do ar viciado.
O bom funcionamento da coifa fica condicionado pela assiduidade
com a qual são efetuadas as operações de manutenção,
particularmente do filtro anti-gorduras e do filtro de carvão ativado.

• Os filtros anti-gorduras tem a função de captar as partículas de
gordura em suspensão no ar, portanto, estão sujeitos a entupimentos
em tempos variáveis em função do uso do aparelho.
Em todo o caso, para prevenir o perigo de eventuais incêndios, no
máximo a cada 2 meses, é necessário limpar o filtro executando as
seguintes operações:

- Tirar os filtros da coifa e lavá-los com uma solução de água e deter­gente líquido neutro, permitindo a saída da sujeira.

- Enxaguar em grande quantidade de água morna e deixar secar.

- Os filtros também podem ser lavados em máquina de lavar louças.
Após algumas lavagens dos painéis de alumínio, podem ser verificadas
alterações na cor dos mesmos. Este fato não dá direito a reclamações
para a eventual substituição dos painéis.

• Os filtros de carvão ativado servem para depurar o ar que será
reintroduzido no ambiente. Os filtros não são laváveis ou regeneráveis
e devem ser substitídos a cada quatro meses no máximo. A saturação
do carvão ativado depende do uso mais ou menos prolongado do
aparelho, do tipo de cozinha e da regularidade com que é efetuada a
limpeza do filtro anti-gorduras.

• Limpar com freqüência todos os depósitos no ventilador e nas demais
superfícies utilizando um pano umedecido em álcool desnaturato ou
detergentes líquidos neutros não abrasivos.

COMANDOS: (FIG.5A) LUMINOSOS_(FIG.5B) MECÂNICOS a
simbologia é indicada a seguir:

A = botão ILUMINAÇÃO
B = botão OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE
F = botão TIMER PARADA AUT OMÁTICA 15 minutos
G= luz MOTOR EM FUNCIONAMENTO

A função "Timer parada Automática" retarda a parada da coifa, que
continuará a funcionar à velocidade de exercício em curso no momen­to em que foi atuada esta função, de 15 minutos.

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR
EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA
DAS ADVERTÊNCIAS ACIMA.

PORTUGUÊS

- 10 -

GENERALITA '

Leggere attentamente il contenuto del presente libretto in quanto fornisce
importanti indicazioni riguardanti la sicurezza di installazione, d'uso
e di manutenzione. Conservare il libretto per ogni ulteriore
consultazione. Questo apparecchio è stato progettato per uso in
versione aspirante (evacuazione aria all'esterno), filtrante (riciclo aria
all'interno) o aspirazione centralizzata.

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una cappa

aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente
ed alimentati da un'energia diversa da quella elettrica, in quanto la
cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare
necessita per la combustione. La pressione negativa nel locale non
deve superare i 4Pa (4x10-5 bar). Per un funzionamento sicuro,
provvedere quindi ad un'opportuna ventilazione del locale. Per
l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro
paese.

2. ATTENZIONE !
In determinate circostanze gli elettrodomestici possono essere
pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade dopo un uso protratto

dell'apparecchio
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perchè dannosa per i filtri e

pericolosa per gli incendi
E) Controllare costantemente i cibi fritti per evitare che l'olio

surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la

cappa dalla rete elettrica.

ISTRUZIONI PER L'INSTALLAZIONE

• Collegamento elettrico

L'apparecchio è costruito in classe II, perciò nessun cavo deve essere
collegato alla presa di terra.
L'allacciamento alla rete elettrica deve essere eseguito come segue:
MARRONE = L linea
BLU = N neutro
Se non prevista, montare sul cavo una spina normalizzata per il carico
indicato nella etichette caratteristiche. Se provvista di spina, la cappa
deve essere installata in modo tale che la spina sia accessibile.
Nel caso di collegamento diretto alla rete elettrica è necessario
interporre tra l'apparecchio e la rete un interruttore onnipolare con
apertura minima tra i contatti 3 mm, dimensionato al carico e
rispondente alle norme vigenti.

• L'apparecchio deve essere installato ad un'altezza minima di 650mm
dai fornelli. Se dovesse essere usato un tubo di connessione composto
di due o più parti, la parte superiore deve essere all'esterno di quella
inferiore. Non collegare lo scarico della cappa ad un condotto in cui
circoli aria calda o utilizzato per evacuare fumi degli apparecchi
alimentati da un'energia diversa da quella elettrica.

• Montaggio della cappa alla parete

Eseguire i fori A-B-C-D rispettando le quote indicate (Fig.3).
Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo
di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti
e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano
idonei per il tipo di parete in cui deve essere fissata la cappa. Bloccare
la flangia di raccordo Y alla cappa (Fig. 2). Bloccare la staff a Z al muro
tramite i fori A (Fig.4). Appendere la cappa alla parete utilizzando i fori
C (Fig.3). Fissare definitivamente la cappa utilizzando i fori di
sicurezza D (Fig.3).

• Ver sione aspirante

Collegare, mediante un tubo di raccordo, la flangia Y al foro di scarico
(non eseguire nella versione filtrante).
Infilare il raccordo superiore E all'interno del raccordo inferiore F;
appendere i due raccordi inserendoli verticalmente nella cappa
bloccando il raccordo inferiore F alla parete utilizzando i fori B (Fig.3),
sfilare il raccordo superiore E verso l'alto, bloccarlo con le apposite
viti sui fori G della staffa Z (Fig.2) precedentemente fissata al muro
tramite i fori A (Fig.3). Per trasformare la cappa da versione aspirante
a versione filtrante, richiedere al vostro rivenditore i filtri a carbone
attivo e seguire le istruzioni di montaggio della versione filtrante.

• Versione filtrante
Installare la cappa e i due raccordi come indicato nel paragrafo

riguardante il montaggio della cappa nella versione aspirante.
Per il montaggio del raccordo filtrante fare riferimento alle istruzioni
contenute nel kit. Se il kit non è in dotazione, ordinarlo al Vs. rivenditore
come accessorio. I filtri devono essere applicati al gruppo aspirante
posto all’interno della cappa. L’ aria è rimessa nell’ambiente attraverso
le asole ricavate sul raccordo E.

• V ersione aspirante centralizzata

Si utilizza in abitazioni fornite di aspirazione centralizzata. L'interruttore
comanda l'apertura e la chiusura di una valvola tramite un dispositivo
termoelettrico. Commutando l'interruttore nella posizione ON, dopo
60 secondi, la valvola si apre ruotando di 90° permettendo così
l'aspirazione dell'aria viziata all’esterno. Commutando l'interruttore
nella posizione OFF, dopo 100 secondi, la valvola si chiude.

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l'apparecchio prima di

procedere alla cottura di un qualsiasi alimento. Si raccamanda di lasciar
funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura
dei cibi, per un'evacuazione completa dell'aria viziata.
Il buon funzionamento della cappa è condizionato da una corretta e
costante manutenzione; una particolare attenzione deve essere data al
filtro antigrasso e al filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in
sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili
relativamente l’ uso dell’apparecchio.
Il filtro acrilico, che si trova appoggiato alla griglia, va sostituito quando
le scritte, visibili attraverso la griglia, cambiano colore e l'inchiostro
si espande; il nuovo filtro deve essere applicato in modo tale che le
scritte siano visibili attraverso la griglia dall'esterno della cappa.
Nel caso in cui i filtri acrilici non abbiano le scritte, oppure siano
presenti filtri metallici o a pannello in alluminio, per prevenire il
pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario
lavare i filtri eseguendo le seguenti operazioni:

- togliere il filtro dalla griglia e lavarlo con una soluzione di acqua e
detergente liquido neutro lasciando rinvenire lo sporco.

- Sciacquare abbondantemente con acqua tiepida e lasciare
asciugare.

I filtri metallici e/o pannello in alluminio possono essere lavati anche
in lavastoviglie. Dopo alcuni lavaggi, se i filtri sono in alluminio o
pannello in alluminio, si possono verificare delle alterazioni del colore.
Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.
In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si
può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa

nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere
sostituiti ogni quattro mesi al massimo. La saturazione del carbone
attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal
tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del
filtro antigrasso

• Pulire frequentemente tutti i depositi sul ventilatore e sulle altre

superfici, usando un panno inumidito con alcool denaturato o detersivi
liquidi neutri non abrasivi.

COMANDI: (Fig.5A) LUMINOSI_(Fig.5B)MECCANICI la simbologia
è di seguito riportata:

A= tasto ILLUMINAZIONE
B= tasto OFF
C= tasto PRIMA VELOCIT A’
D= tasto SECONDA VELOCITA’
E= tasto TERZA VELOCITA’
F= tastoTIMER ARRESTO AU TOMATICO 15 minuti
G= spia MOTORE IN FUNZIONE

La funzione "TIMER ARRESTO A UTOMATICO" ritarda l'arresto della
cappa, che continuerà a funzionare alla velocità d'esercizio in corso al
momento dell'accensione di questa funzione, di 15 minuti.

SI DECLINA OGNI RESPONSABILITA' PER EVENTU ALI D ANNI
PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE
AVVERTENZE

ITALIANO
