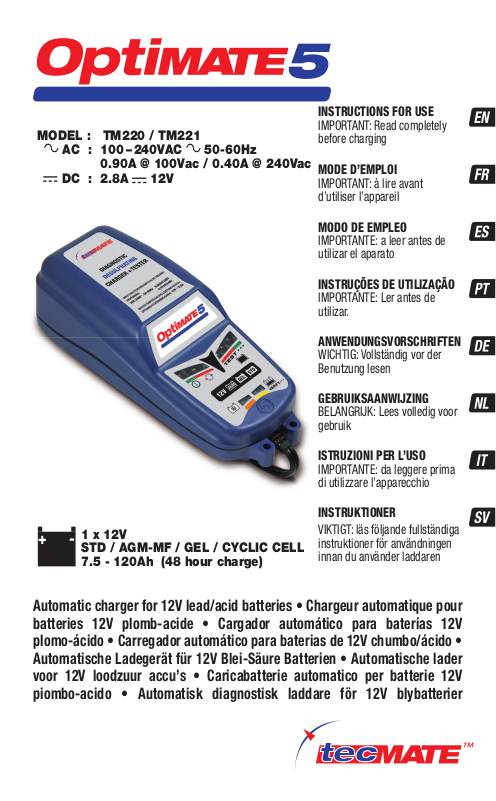

MODEL : TM220 / TM221 AC : 100 – 240VAC 50-60Hz

0.90A @ 100Vac / 0.40A @ 240Vac DC : 2.8A 12V

INSTRUCTIONS FOR USE

IMPORTANT: Read completely before charging

MODE D’EMPLOI

IMPORTANT: à lire avant d’utiliser l’appareil

MODO DE EMPLEO

IMPORTANTE: a leer antes de utilizar el aparato

INSTRUÇÕES DE UTILIZAÇÃO

IMPORTANTE: Ler antes de utilizar.

ANWENDUNGSVORSCHRIFTEN

WICHTIG: Vollständig vor der Benutzung lesen

GEBRUIKSAANWIJZING

BELANGRIJK: Lees volledig voor gebruik

ISTRUZIONI PER L’USO

IMPORTANTE: da leggere prima di utilizzare l’apparecchio

INSTRUKTIONER

1 x 12V STD / AGM-MF / GEL / CYCLIC CELL

7.5 - 120Ah (48 hour charge)

VIKTIGT: läs följande fullständiga instruktioner för användningen innan du använder laddaren

Automatic charger for 12V lead/acid batteries • Chargeur automatique pour batteries 12V plomb-acide • Cargador automático para baterías 12V plomo-ácido • Carregador automático para baterias de 12V chumbo/ácido • Automatische Ladegerät für 12V Blei-Säure Batterien • Automatische lader voor 12V loodzuur accu’s • Caricabatterie automatico per batterie 12V piombo-acido • Automatisk diagnostisk laddare för 12V blybatterier

100 - 240VAC

30min

TEST MAINTAIN

12,40V

ACTIVATE

DESULFATE

3.1

3.2

4.1

4.2

CHARGE

VERIFY

12,40V

IMPORTANT SAFETY

THIS PORTION OF THE MANUAL CONTAINS IMPORTANT SAFETY INSTRUCTIONS FOR THE OPTIMATE 5 BATTERY CHARGER. IT IS OF THE UTMOST IMPORTANCE THAT EACH TIME, BEFORE USING THE CHARGER, YOU READ AND EXACTLY FOLLOW THESE INSTRUCTIONS. SAVE THESE INSTRUCTIONS.

INSTRUCTIONS FOR CANADA & USA

AUTOMATIC CHARGER FOR 12V LEAD-ACID BATTERIES

DO NOT USE FOR NiCd, NiMH, Li-Ion OR NON-RECHARGEABLE BATTERIES.

1. CAUTION : CLASS II APPLIANCE. DO NOT CONNECT TO GROUND.

2. For indoor use only. Do not expose charger to rain or snow.

3. Use of an attachment not recommended or sold by the battery charger manufacturer may result in a risk of fire, electric shock,or injury to persons.

4. To reduce risk of damage to electric plug and cord,pull by plug rather than cord when disconnecting charger.

5. An extension cord should not be used unless absolutely necessary. Use of improper extension cord could result in a risk of fire and electric shock.If extension cord must be used make sure that : a) pins on plug of extension cord are the same number, size and shape as those of plug on charger. b) the extension cord is property wired and in good electrical condition,and c) the conductor wire size is large enough for the AC ampere rating of the charger as specified in the table below.

AC INPUT RATING IN AMPERES

Equal to or greater than But less than

2A 3A 25 (17.6)

6. Do not operate charger with damaged cord or plug - replace the cord or plug immediately.

7. Do not operate charger if it has received a sharp blow, been dropped,or otherwise damaged in any way; take it to a qualified serviceman.

8. Do not disassemble charger; take it to a qualified serviceman when service or repair is required. Incorrect reassembly may result in a risk of electric shock or fire.

9. To reduce risk of electric shock, unplug the charger from outlet before attempting any maintenance or cleaning. Turning off controls will not reduce this risk.Clean only with slightly moist,not wet, cloth.Do not use solvents.

10. WARNING - RISK OF EXPLOSIVE GASES. a) WORKING IN VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. B ATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY OPERATION. FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT YOU FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE CHARGER. b) To reduce risk of battery explosion,follow these instructions and those published by the battery manufacturer and manufacturer of any equipment you intend to use in vicinity of the battery. Review cautionary marking on these products and on engine.

11. PERSONAL PRECAUTIONS.

a) Someone should be within range of your voice OR close enough to come to your aid when you work near a lead-acid battery. b) Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing or eyes. c) Wear complete eye protection and clothing protection. Avoid touching eyes while working near battery. d) If battery acid contacts or enters eye, flood eye with cold running water for at least 10 minutes and get medical attention immediately. If battery acid contacts skin or clothing, wash immediately with soap & water. If acid enters an eye , immediately flood eye with running cold water for at least 10 minutes & get medical attention immediately. e) NEVER smoke or allow a spark or flame in vicinity of battery or engine. f) Be extra cautious to reduce risk of dropping a metal tool onto battery. It might spark or short-circuit battery or other electrical part that may cause explosion. g) Remove personal metal items such as rings, bracelets ,necklaces , and watches when working with a lead-acid battery. A lead-acid battery can produce a short-circuit current high enough to weld a ring or the like to metal, causing a severe burn. i) NEVER charge a frozen battery.

LENGTH OF CORD,

FEET (m)

50 (15.2)

100 (30.5)

AWG SIZE

OF CORD

18 18 14

SAFETY

12. PREPARING TO CHARGE

a) If necessary to remove battery from vehicle to charge,always remove grounded terminal from battery first. Make sure all accessories in the vehicle are off, so as not to cause an arc. b) Be sure area around battery is well ventilated while battery is being charged. Gas can be forcefully blown away by using a piece of cardboard or other non-metallic material as a fan. c) Clean battery terminals.Be careful to keep corrosion from coming in contact with eyes. d) Add distilled water in each cell until battery acid reaches level specified by battery manufacturer. This helps purge excessive gas from cells. Do not overfill. For a battery without cell caps, such as valve regulated lead acid (VRLA) or absorbed glass mat (AGM) batteries, carefully follow manufacturer’s recharging instructions. e) Study all battery manufacturer’s specific precautions such as removing or not removing cell caps while charging and recommended rates of charge.

SAFETY US & CAN

f) Determine voltage of battery by referring to vehicle or other user’s manual and BEFORE MAKING THE BATTERY CONNECTIONS , MAKE SURE TH AT THE VOLTAGE OF THE BATTERY YOU ARE GOING TO CHARGE MATCHES THE OUTPUT VOLTAGE OF THE CHARGER.

13. CHARGER LOCATION. a) Locate charger as far away from battery as DC cables permit. b) Never place charger directly above batterv being charged; gases from battery will corrode and damage the charger. c) Never allow battery acid to drip on charger when reading gravity or filling battery. Do not operate charger in a closed-in area or restrict ventilation in any way. d) Do not set a battery on top of charger. IMPORTANT : Place charger on a hard flat surface or mount onto a vertical surface. Do not place on plastic, leather or textile surface.

14. DC CONNECTION PRECAUTIONS

a) Connect and disconnect DC output clips only after setting any charger switches to off position and removing AC cord from electric outlet. Never allow clips to touch each other, however should this happen no damage will result to the charger circuit & the automatic charging programme will just reset to «start». b) Attach clips to battery and chassis as indicated in 15(e), 15(f), and 16(b) through 16(d). NOTE : This battery charger has an automatic safety feature that will prevent it from operating if the battery has been inversely connected. Set charger switches to off position and/or remove AC cord from electrical outlet, disconnect the battery clips, then reconnect correctly according to the instructions below.

15. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE. A SPARK NEAR A BATTERY MAY CAUSE BATTERY EXPLOSION. TO REDUCE RISK OF A SPARK NEAR BATTERY :

a) Position AC and DC cords so as to reduce risk of damage by hood, door or moving engine part. b) Stay clear of fan -blades, belts,pulleys,and other parts that can cause injury to persons. c) Check polarity of battery posts.POSITIVE (POS, P, +) battery post usually has larger diameter than NEGATIVE (NEG, N,–) post. d) Determine which post of battery is grounded (connected) to the chassis. If negative post is grounded to chassis (as in most vehicles),see (e). If positive post is grounded to the chassis,see (f). e) For negative-grounded vehicle, connect POSITIVE (RED) clip from battery charger to POSITIVE (POS, P, + ) ungrounded post of battery. Connect NEGATIVE (BLACK) clip to vehicle chassis or engine block away from battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gage metal part of the frame or engine block. f) For positive-grounded vehicle, connect NEGATIVE (BLACK) clip from battery charger to NEGATIVE (NEG. N , -) ungrounded post of battery. Connect POSITIVE (RED) clip to vehicle chassis or engine block away from battery. Do not connect clip to carburetor, fuel lines, or sheet-metal body parts. Connect to a heavy gage metal part of the frame or engine block. g) When disconnecting charger, turn switches to off, disconnect AC cord,remove clip from vehicle chassis,and then remove clip from battery terminal. h) See operating instructions for length of charge information.

16. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE. A SPARK NEAR THE BATTERY MAY CAUSE BATTERY EXPLOSION. TO REDUCE RISK OF A SPARK NEAR BATTERY :

a) Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has a larger diameter than NEGATIVE (NEG,N, -) post. b) This battery charger has an automatic safety feature that will prevent it from operating if the battery has been inversely connected. The charger does allow charge current unless a voltage of at least 2V is sensed. c) Connect POSITIVE (RED) charger clip to POSITIVE (POS, P, +) post of battery. d) Connect NEGATIVE (BLACK) charger clip to NEGATIVE (NEG, N, -) battery post of the battery. e) Do not face battery when making final connection. f) When disconnecting charger, always do so in reverse sequence of connecting procedure & break first connection while as far away from battery as practical. g) A marine (boat) battery must be removed & charged on shore. To charge it on board requires equipment specially designed for marine use.

AUTOMATIC DIAGNOSTIC CHARGER FOR 12V LEAD-ACID BATTERIES FROM 7,5Ah TO 120Ah, AS FOUND IN:

DO NOT USE FOR NiCd, NiMH, Li-Ion OR NON-RECHARGEABLE BATTERIES.

Charge rate: 2,5 Ah / hour, will recharge a 120Ah battery in 48 hours. Input: 100-240V

IMPORTANT: READ THE FOLLOWING INSTRUCTIONS BEFORE USING THE CHARGER

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

SAFETY WARNING AND NOTES: Batteries emit EXPLOSIVE GASES - prevent flame or sparks near batteries.

Disconnect AC power supply before making or breaking DC/battery connections. Battery acid is highly corrosive. Wear protective clothing and eyewear and avoid contact. In case of accidental contact, wash immediately with soap and water. Check that the battery posts are not loose; if so, have the battery professionally assessed. If the battery posts are corroded, clean with a copper wire brush; if greasy or dirty clean with a rag damped in detergent. Use the charger only if the input and output leads and connectors are in good, undamaged condition. If the input cable is damaged, it is essential to have it replaced without delay by the manufacturer, his authorised service agent or a qualified workshop, to avoid danger. Protect your charger from acid and acid fumes and from damp and humid conditions both during use and in storage. Damage resulting from corrosion, oxidation or internal electrical short-circuiting is not covered by warranty. Distance the charger from the battery during charging to avoid contamination by or exposure to acid or acidic vapours. If using it in the horizontal orientation, place the charger on a hard, flat surface, but NOT on plastic, textile or leather. Use the fixing holes provided in the enclosure base to attach the charger to any convenient, sound vertical surface.

EXPOSURE TO LIQUIDS: This charger is designed to withstand exposure to liquids accidentally spilled or splashed onto the

casing from above, or to light rainfall. Prolonged exposure to falling rain is inadvisable and longer service life will be obtained by minimizing such exposure.Failure of the charger due to oxidation resulting from the eventual penetration of liquid into the electronic components, connectors or plugs,is not covered by warranty.

BATTERY CONNECTIONS: 2 interchangeable connection sets are available, supplied with the charger is a set of battery

clips for charging the battery off-vehicle, the other connection set comes with metal eyelet lugs for permanent connection to the battery posts, and re-sealable weatherproof cap on the connector that connects to the charger output cable. This connection set allows easy and sure connection of the charger to maintain the battery on-vehicle. The resealable weatherproof cap is designed to protect the connector from dirt and damp whenever the charger is not attached. Consult a professional service agent for assistance in attaching the metal eyelets to the battery posts. Secure the connector with weatherproof cap so that it cannot foul any moving part of the vehicle or the cable can be pinched or damaged by sharp edges. The in-line fuse in the eyelets connection set protects the battery against such accidental shorting across positive and negative conductors. Replace any burnt fuse only with a similar new fuse of 15A rating.

CONNECTING THE CHARGER TO THE BATTERY

1. Disconnect AC power supply before making or breaking DC / battery connections.

2. If charging a battery in the vehicle with the battery clips, before making connections, first check that the battery clips can

be safely and securely positioned clear from surrounding wiring, metal tubing or the chassis. Make connections in the following order: First connect to the battery terminal not connected to the chassis (normally positive), then connect the other battery clip (normally negative) to the chassis well away from the battery and fuel line. Always disconnect in reverse sequence.

3. When charging a battery out of the vehicle with the battery clips, place it in a well ventilated area. Connect the charger to

the battery: RED clamp to POSITIVE (POS, P or +) terminal and BLACK clamp to NEGATIVE (NEG, N or –) terminal. Make sure the connections are firm and secure. Good contact is important.

4. If the battery is deeply discharged (and possibly sulphated), remove from the vehicle and inspect the battery before connecting the charger for a recovery attempt. Visually check the battery for mechanical defects such as a

bulging or cracked casing, or signs of electrolyte leakage. If the battery has filler caps and the plates within the cells can be seen from the outside, examine the battery carefully to try to determine if any cells seem different to the others (for example, with white matter between the plates, plates touching). If mechanical defects are apparent do not attempt to charge the battery, have the battery professionally assessed.

5. If the battery is new, before connecting the charger read the battery manufacturer’s safety and operational instructions carefully. If applicable, carefully and exactly follow acid filling instructions.

maximum 0,90A. The maximum output current is 2,8A.

SAFETY

USING THE OPTIMATE 5: PROCEEDING TO CHARGE

For safety reasons, the OptiMate output will only activate if a battery retaining at least 2V is connected, whereupon the

circuit

instantly diagnoses the battery condition and engages the appropriate charge mode and lights the corresponding charge

status LED.

The charger’s special recovery mode cannot engage if it senses that the battery is still connected to a vehicle wiring circuit which effectively offers a lower electrical resistance than the battery on its own. However, if the deep-discharged

battery is not removed for recovery, neither battery nor vehicle electronics will be damaged.

VERY FLAT NEGLECTED BATTERIES: Pay particularly close attention to the following which is especially

important for relatively small batteries such as those used on motorcycles, lawn tractors, jet-ski’s, snowmobiles and similar: A battery left deep-discharged for an extended period may develop permanent damage in one or more cells. Such

batteries may heat up excessively during high current charging. Monitor the battery temperature during the first hour, then hourly there-after. Check for unusual signs, such as bubbling or

leaking electrolyte, heightened activity in one cell compared to others, or hissing sounds. If at any time the battery is uncomfortably hot to touch or you notice any unusual signs, DISCONNECT THE CHARGER IMMEDIATELY.

ECO POWER SAVING MODE WHEN THE CHARGER IS CONNECTED TO AC SUPPLY: To reduce long term power

consumption OptiMate 5 employs two converter circuits, a power converter to charge the battery and an auxiliary converter to power the control circuitry and LED display. The power converter is switched off when the charger is not connected to a battery resulting in a very low power draw of less than 1,7W, equivalent to power consumption of 0,042 kWh per day. When a battery is connected to the charger power consumption depends on the current demand of the battery and its connected vehicle / electronic circuitry. After the battery has been charged and the charger is in long term maintenance charge mode (to keep the battery at 100% charge) the total power consumption is estimated to be 0,060 kWh or less per day.

The LED indicators referred to below, and the clauses dealing with them, are sequenced as they may come on through the course of the program.

3.1

3.2

4.1

4.2

1. LED #1 - Power on. Confirms AC power supply to the charger. Light intensity is low during POWER SAVING MODE.

2. LED #2 indicates inverse polarity - wrong output connections. Swap around to activate output.

3. Circuit activation and recovery of deep-discharged, neglected batteries

3.1 ACTIVATION - If the battery voltage is above 2V, LED #3 lights briefly to confirm circuit activation.

For batteries with a good state of health LED #3 goes out immediately and charge LED #4 comes on.

3.2 RECOVERY - For

voltage is limited at a maximum 22V while the circuit attempts to deliver a current of 400mA into the battery.

If step 3 has not concluded after 2 hours, step 4 engages automatically.

neglected batteries in poor state of health, LED #3 remains on and indicates steadily. The charge

4. Charge and charge verification

4.1 CHARGE: The BULK CHARGE stage (steady LED #4) delivers a constant current of about

battery,

4.2 VERIFICATION: LED #4 flashes while the circuit verifies battery charge level.

up to a voltage of 14,2 -14,5V.

If the battery requires further charging pulse to the battery demand below 400mA at 13,6V (which is consistent with a battery that has accepted as much charge as its basic condition allows). When LED #4 has flashed continuously for 30 minutes, step 5 engages and a voltage retention test starts.

. These reversions may occur as many times as is necessary to reduce the battery’s current

the programme reverts to CHARGE for brief periods, delivering a variable current

2,8Amps maximum into the

5. 6. Voltage retention tests alternating half-hourly with battery maintenance

Flashing LED #5 - Voltage retention test

For a good battery LED #5 flashes throughout the 30 minute test. NO CHARGE CURRENT. If the battery voltage falls below 12,4V during the test LED #6 (red) will come on and indicate steadily. The red LED means that after being charged the battery’s voltage is not being sustained or that despite recovery attempts the battery was irrecoverable. This may be due to a defect in the battery itself, such as a short-circuited cell or total sulphation, or, in the case of a battery still connected to the vehicle’s wiring system, the red LED #6 may be signalling a loss of current through deteriorated wiring or a degraded switch or contact, or in-circuit current-consuming accessories. A sudden load such as the headlights being switched on while the charger is connected can also cause the battery voltage to dip significantly. Always remove the battery from the vehicle, reconnect the OptiMate™ and allow it to proceed through its programme once more.

Steady on LED #5 or 6 - Automatic battery maintenance

Maintenance - float charge at a safe voltage limit of 13,6V and up to 2,8A is available to counter self-discharge. Whichever LED (#5 flashing or #6 steady) was indicating at the end of the TEST now indicates steadily. The battery can draw current as required to support small loads and counter self-discharge.

Maintenance and voltage retention test periods continue alternating half-hourly until the battery is disconnected. The test result is updated during each subsequent test.

Accuracy of voltage retention test: This test is a strongly indicative but not necessarily a conclusive test of battery

condition, which can be more precisely established by using a TestMate™mini which tests 12V batteries on the vehicle during cranking, as well as the charging system operation.

Maintaining a battery for extended periods: The OptiMate will maintain a battery whos basic condition is good, for

months at a time. At least once every two weeks, check that the connections between the charger and battery are secure, and, in the case of batteries with filler caps on each cell, disconnect the battery from the charger, check the level of the electrolyte and if necessary, top up the cells (with distilled water, NOT acid), then reconnect. When handling batteries or in their vicinity, always take care to observe the SAFETY WARNINGS above.

Charging time: The time required for the OptiMate™5 to complete a charge on a flat but not severely discharged and

otherwise undamaged battery is roughly equal to 1/3 the battery’s Ah rating, so a 60Ah battery should take no more than about 20 hours to progress to the self-discharge check (§ 5). Deep-discharged batteries may take significantly longer.

NOTE: The total charging time of the steps 4.1 and 4.2 is not limited.

LIMITED WARRANTY

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgium, makes this limited warranty to the original purchaser at retail of this product. This limited warranty is not transferable. TecMate (International) warrants this battery charger for three years from date of purchase at retail against defective material or workmanship. If such should occur the unit will be repaired or replaced at the option of the manufacturer. It is the obligation of the purchaser to forward the unit together with proof of purchase (see NOTE), transportation or mailing costs prepaid, to the manufacturer or its authorized representative. This limited warranty is void if the product is misused, subjected to careless handling, or repaired by anyone other than the factory or its authorized representative. The manufacturer makes no warranty other than this limited warranty and expressly excludes any implied warranty including any warranty for consequential damages.

THIS IS THE ONLY EXPRESS LIMITED WARRANTY AND THE MANUFACTURER NEITHER ASSUMES NOR AUTHORIZES ANYONE TO ASSUME OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN THIS EXPRESS LIMITED WARRANTY. YOUR STATUTORY RIGHTS ARE NOT AFFECTED.

NOTE: Details at www.tecmate.com/warranty.

OptiMate 5 and the names of other battery care products mentioned in these instructions such as BatteryMate, TestMateand TestMate mini, are registered trademarks of TecMate International NV.

WARRANTY in Canada, USA, Central America and South America: TecMate North America, Oakville, ON, Canada, as a wholy owned subsidiary of TecMate International, assumes the responsibility for product warranty in these regions.

More information on TecMate products can be found at www.tecmate.com.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

CONSERVER CES INSTRUCTIONS. CE MANUEL CONTIENT DES INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ ET LE FONCTIONNEMENT DU CHARGEUR OPTIMATE 5.

CHARGEUR AUTOMATIQUE POUR BATTERIES 12V PLOMB-ACIDE

NE CONVIENT PAS POUR LES BATTERIES NiCd, NiMH, Li-Ion OU NON RECHARGEABLES.

SÉCURITÉ US & CAN

AVERTISSEMENT :

N’utiliser l’appareil qu’à l’intérieur. Ne pas exposer à la pluie ou à la neige. Appareil de Classe II.

a) CONSERVER CES INSTRUCTIONS. CE MANUEL CONTIENT DES INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ ET LE FONCTIONNEMENT.

b) IL EST DANGEREUX DE TRAVAILLER A PROXIMITÉ D’UNE BATTERIE AU PLOMB. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS EN SERVICE NORMAL. IL EST AUSSI IMPORTANT DE TOUJOURS RELIRE LES INSTRUCTIONS AVANT D’UTILISER LE CHARGEUR ET DE LES SUIVRE À LA LETTRE.

c) POUR RÉDUIRE LE RISQUE D’EXPLOSION, LIRE CES INSTRUCTIONS ET CELLES QUI FIGURENT SUR LA BATTERIE. d) NE JAMAIS FUMER PRÈS DE LA BATTERIE OU DU MOTEUR ET ÉVITER TOUTE ÉTINCELLE OU FLAMME NUE À PROXIMITÉ DE

CES DERNIERS. e) UTILISER LE CHARGEUR POUR CHARGER UNE BATTERIE AU PLOMB UNIQUEMENT. CE CHARGEUR N’EST PAS CONÇU POUR

ALIMENTER UN RÉSEAU ÉLECTRIQUE TRÈS BASSE TENSION NI POUR CHARGER DES PILES SÈCHES. LE FAIT D’UTILISER LE CHARGEUR POUR CHARGER DES PILES SÈCHES POURRAIT ENTRAÎNER L’ÉCLATEMENT DES PILES ET CAUSER DES BLESSURES OU DES DOMMAGES.

f) NE JAMAIS CHARGER UNE BATTERIE GELÉE. g) S’IL EST NÉCESSAIRE DE RETIRER LA BATTERIE DU VÉHICULE POUR LA CHARGER, TOUJOURS DÉBRANCHER LA BORNE DE

MISE À LA MASSE EN PREMIER. S’ASSURER QUE LE COURANT AUX ACCESSOIRES DU VÉHICULE EST COUPÉ AFIN D’ÉVITER LA FORMATION D’UN ARC.

h) PRENDRE CONNAISSANCE DES MESURES DE PRÉCAUTION SPÉCIFIÉES PAR LE FABRICANT DE LA BATTERIE, P. EX., VÉRIFIER S‘IL FAUT ENLEVER LES BOUCHONS DES CELLULES LORS DU CHARGEMENT DE LA BATTERIE, ET LES TAUX DE CHARGEMENT RECOMMANDÉS.

i) SI LE CHARGEUR COMPORTE UN SÉLECTEUR DE TENSION DE SORTIE, CONSULTER LE MANUEL DE L’USAGER DE LA VOITURE POUR DÉTERMINER LA TENSION DE LA BATTERIE ET POUR S’ASSURER QUE LA TENSION DE SORTIE EST APPROPRIÉE. SI LE CHARGEUR N’EST PAS MUNI D’UN SÉLECTEUR, NE PAS UTILISER LE CHARGEUR À MOINS QUE LA TENSION DE LA BATTERIE NE SOIT IDENTIQUE À LA TENSION DE SORTIE NOMINALE DU CHARGEUR.

j) NE JAMAIS PLACER LE CHARGEUR DIRECTEMENT SOUS LA BATTERIE À CHARGER OU AU-DESSUS DE CETTE DERNIÈRE. LES GAZ OU LES FLUIDES QUI S’ÉCHAPPENT DE LA BATTERIE PEUVENT ENTRAÎNER LA CORROSION DU CHARGEUR OU L’ENDOMMAGER. PLACER LE CHARGEUR AUSSI LOIN DE LA BATTERIE QUE LES CABLES C.C. LE PERMETTENT.

k) NE PAS FAIRE FONCTIONNER LE CHARGEUR DANS UN ESPACE CLOS ET/OU NE PAS GÊNER LA VENTILATION. l) METTRE LES INTERRUPTEURS DU CHARGEUR HORS CIRCUIT ET RETIRER LE CORDON C.A. DE LA PRISE AVANT DE METTRE

ET D’ENLEVER LES PINCES DU CORDON C.C. S’ASSURER QUE LES PINCES NE SE TOUCHENT PAS. m) SUIVRE LES ÉTAPES SUIVANTES LORSQUE LA BATTERIE SE TROUVE DANS LE VÉHICULE. UNE ÉTINCELLE PRÈS DE LA BATTERIE POURRAIT PROVOQUER L’EXPLOSION DE CETTE DERNIÈRE. POUR RÉDUIRE LE RISQUE

D’ÉTINCELLE À PROXIMITÉ DE LA BATTERIE : (i) PLACER LES CORDONS C.A. ET C.C. DE MANIÈRE À ÉVITER QU’ILS SOIENT ENDOMMAGÉS PAR

LE CAPOT, UNE PORTIÈRE OU LES PIÈCES EN MOUVEMENT DU MOTEUR ; (ii) FAIRE ATTENTION AUX PALES, AUX COURROIES ET AUX POULIES DU VENTILATEUR AINSI QU’À

TOUTE AUTRE PIÈCE SUSCEPTIBLE DE CAUSER DES BLESSURES ; (iii) VÉRIFIER LA POLARITÉ DES BORNES DE LA BATTERIE. LE DIAMÈTRE DE LA BORNE POSITIVE

(POS, P, +) EST GÉNÉRALEMENT SUPÉRIEUR À CELUI DE LA BORNE NÉGATIVE (NÉG, N, –) ; (iv) DÉTERMINER QUELLE BORNE EST MISE À LA MASSE (RACCORDÉE AU CHÂSSIS). SI LA BORNE

NÉGATIVE EST RACCORDÉE AU CHÂSSIS (COMME DANS LA PLUPART DES CAS), VOIR LE POINT (v). SI LA BORNE POSITIVE EST RACCORDÉE AU CHÂSSIS, VOIR LE POINT (vi) ;

(v) SI LA BORNE NÉGATIVE EST MISE À LA MASSE, RACCORDER LA PINCE POSITIVE (ROUGE) DU CHARGEUR À LA BORNE POSITIVE (POS, P, +) NON MISE À LA MASSE DE LA BATTERIE. RACCORDER LA PINCE NÉGATIVE (NOIRE) AU CHÂSSIS DU VÉHICULE OU AU MOTEUR, LOIN DE LA BATTERIE. NE PAS RACCORDER LA PINCE AU CARBURATEUR, AUX CANALISATIONS D’ESSENCE NI AUX PIÈCES DE LA CARROSSERIE EN TÔLE. RACCORDER À UNE PIÈCE DU CADRE OU DU MOTEUR EN TÔLE DE FORTE ÉPAISSEUR ;

(vi) SI LA BORNE POSITIVE EST MISE À LA MASSE, RACCORDER LA PINCE NÉGATIVE (NOIRE) DU CHARGEUR À LA BORNE NÉGATIVE (NÉG, N, –) NON MISE À LA MASSE DE LA BATTERIE. RACCORDER LA PINCE POSITIVE (ROUGE) AU CHÂSSIS DU VÉHICULE OU AU MOTEUR, LOIN DE LA BATTERIE. NE PAS RACCORDER LA PINCE AU CARBURATEUR, AUX CANALISATIONS D’ESSENCE NI AUX PIÈCES DE LA CARROSSERIE EN TÔLE. RACCORDER À UNE PIÈCE DU CADRE OU DU MOTEUR EN TÔLE DE FORTE ÉPAISSEUR ;

(vii) BRANCHER LE CORDON D’ALIMENTATION C.A. DU CHARGEUR ; (viii) POUR INTERROMPRE L’ALIMENTATION DU CHARGEUR, METTRE LES INTERRUPTEURS HORS

CIRCUIT, RETIRER LE CORDON C.A. DE LA PRISE, ENLEVER LA PINCE RACCORDÉE AU CHÂSSIS ET EN DERNIER LIEU CELLE RACCORDÉE À LA BATTERIE.

n) SUIVRE LES ÉTAPES SUIVANTES LORSQUE LA BATTERIE EST À L’EXTÉRIEUR DU VÉHICULE. UNE ÉTINCELLE PRÈS DE LA BATTERIE POURRAIT PROVOQUER L’EXPLOSION DE CETTE DERNIÈRE. POUR RÉDUIRE LE RISQUE

D’ÉTINCELLE À PROXIMITÉ DE LA BATTERIE : (i) VÉRIFIER LA POLARITÉ DES BORNES DE LA BATTERIE. LE DIAMÈTRE DE LA BORNE POSITIVE (POS, P, +) EST GÉNÉRALEMENT SUPÉRIEUR À CELUI DE LA BORNE NÉGATIVE (NÉG, N, –) ;

(ii) RACCORDER UN CÂBLE DE BATTERIE ISOLÉ No 6 AWG MESURANT AU MOINS 60 CM DE LONGUEUR À LA BORNE NÉGATIVE (NÉG, N, –) ;

(iii) RACCORDER LA PINCE POSITIVE (ROUGE) À LA BORNE POSITIVE (POS, P, +) DE LA BATTERIE ; (iv) SE PLACER ET TENIR L’EXTRÉMITÉ LIBRE DU CÂBLE AUSSI LOIN QUE POSSIBLE DE LA BATTERIE,

PUIS RACCORDER LA PINCE NÉGATIVE (NOIRE) DU CHARGEUR À L’EXTRÉMITÉ LIBRE DU CÂBLE ; (v) NE PAS SE PLACER FACE À LA BATTERIE POUR EFFECTUER LE DERNIER RACCORDEMENT ; (vi) RACCORDER LE CORDON D’ALIMENTATION C.A. DU CHARGEUR À LA PRISE ; (vii) POUR INTERROMPRE L’ALIMENTATION DU CHARGEUR, METTRE LES INTERRUPTEURS HORS

CIRCUIT, RETIRER LE CORDON C.A. DE LA PRISE, ENLEVER LA PINCE RACCORDÉE AU CHÂSSIS ET EN DERNIER LIEU CELLE RACCORDÉE À LA BATTERIE. SE PLACER AUSSI LOIN QUE POSSIBLE DE LA BATTERIE POUR DÉFAIRE LA PREMIÈRE CONNEXION.

SÉCURITÉ US & CAN

CHARGEUR AUTOMATIQUE À FONCTION DIAGNOSTIC POUR BATTERIES PLOMB-ACIDE À PARTIR DE

VÉHICULES SUIVANTS :

NE CONVIENT PAS POUR LES BATTERIES NiCd, NiMH, Li-Ion OU NON RECHARGEABLES.

Taux de charge : 2,5 Ah / heure, capacité de recharge en 48heures: batterie de 120Ah. Entrée : 100-240V

SÉCURITÉ

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) possédant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissance, sauf si elles bénéficient d'une surveillance ou ont reçu des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité. Les enfants doivent faire l'objet d'une surveillance pour s'assurer qu'ils ne jouent pas avec l'appareil.

AVERTISSEMENT DE SÉCURITÉ et REMARQUES interdire les flammes ou les étincelles à proximité.

Avant d’établir ou de rompre les connexions de courant continu à la batterie, déconnecter l’alimentation secteur. L’acide des batteries est un puissant corrosif. Porter des vêtements et lunettes protecteurs et éviter tout contact. En cas de contact accidentel, laver immédiatement à l’eau et au savon. S’assurer que les bornes des batteries ne sont pas branlantes ; le cas échéant la batterie doit subir une évaluation professionnelle. Si les bornes sont corrodées, nettoyer à l’aide d’une brosse de cuivre ; s’ils sont gras ou sales, nettoyer à l’aide d’un torchon trempé dans du détergent. Utiliser uniquement le chargeur si les câbles et connecteurs d’entrée et de sortie sont en bon état et non endommagés. Si le câble d’entrée est endommagé, il est essentiel de le faire remplacer par le constructeur, son agent de service autorisé ou un atelier qualifié, pour éviter tout danger. Protéger le chargeur contre les acides et fumées acides, l’humidité et un environnement humide, aussi bien durant l’usage que l’entreposage. Les dégâts résultant de la corrosion, de l’oxydation ou de courts-circuits internes ne sont pas couverts par la garantie. Durant le chargement, éloigner le chargeur de la batterie pour éviter la contamination par l’acide ou les vapeurs acides ou l’exposition à ceux-ci. En cas d’utilisation horizontale, placer le chargeur sur une surface dure et plane, PAS en plastique, tissu ou cuir. Utiliser les trous de fixation de la base pour fixer le chargeur sur toute surface verticale appropriée et solide.

EXPOSITION AUX LIQUIDES : Ce chargeur est conçu pour résister à l’exposition aux liquides qui tomberaient

accidentellement sur le boîtier, ou à une pluie légère. Une exposition prolongée à des liquides tombants ou à la pluie est à déconseiller. Ces précautions permettront de prolonger la durée de vie du chargeur. Une panne due à l’oxydation résultant d’une pénétration de liquide dans les composants électroniques,blocs connecteurs ou fiches,ne sera pas couverte par la garantie.

CONNEXIONS DE BATTERIE : l’appareil est livré avec deux jeux de connexion interchangeables, l’un muni de pinces

crocodiles pour le chargement de batteries hors véhicule, l’autre, optionnel, disposant de cosses à œillets pour la connexion permanente aux bornes de batterie, ainsi qu’un capuchon résistant aux intempéries sur le connecteur relié au chargeur. Ce jeu de connexion permet la connexion sûre et facile du chargeur à la batterie dans le véhicule. Le capuchon résistant aux intempéries est conçu pour protéger le connecteur contre la saleté et l’humidité lorsque le chargeur n’est pas connecté. Consulter un agent de service professionnel pour toute assistance à la connexion des œillets métalliques aux bornes de la batterie. Assurer le connecteur avec le capuchon résistant aux intempéries de manière à ce qu’il ne puisse gêner aucune pièce mobile du véhicule et pour éviter le pincement du câble ou son endommagement par des bords tranchants. Le fusible en ligne du jeu de connecteurs à œillets protège la batterie contre un court-circuit accidentel entre les pôles positif et négatif. Remplacer le fusible uniquement par un autre similaire de 15A.

BRANCHEMENT DU CHARGEUR A LA BATTERIE

1. Débranchez l'alimentation secteur avant d'effectuer un branchement à la batterie ou débrancher la batterie.

2. Si vous chargez une batterie installée dans le véhicule avec les pinces pour batterie, avant les branchements, vérifiez

d'abord que les pinces pour batterie peuvent être positionnées en toute sécurité loin du câblage voisin, d'un tube métallique ou du châssis. Respectez l'ordre qui suit : branchez d'abord la borne de la batterie non raccordée au châssis (normalement positive) puis, branchez l'autre pince pour batterie (normalement négative) au châssis à un endroit bien éloigné de la batterie et du conduit de carburant. Débranchez toujours dans l'ordre inverse.

3. Lorsque vous chargez une batterie hors du véhicule avec les pinces pour batterie, placez-la dans un endroit bien ventilé. Branchez le chargeur à la batterie : La pince ROUGE sur la borne POSITIVE (POS, P ou +) et la pince NOIRE sur la borne NÉGATIVE (NEG, N ou –).Vérifiez que les branchements sont bien fixés. Un bon contact est important.

4. Si la batterie est complètement déchargée (et probablement sulfatée), retirez-la du véhicule et inspectez la

maximum 0,90A. Le courant de sortie maximal est 2,8A.

IMPORTANT : LIRE ENTIÈREMENT LES INSTRUCTIONS SUIVANTES

AVANT D’UTILISER LE CHARGEUR

7,5Ah - 120Ah, COMME CELLES DES

: Les batteries émettent des GAZ EXPLOSIFS - il faut

batterie avant de brancher le chargeur pour une tentative de récupération. Vérifiez visuellement la batterie à la recherche de défauts mécaniques tels qu'un gonflement ou un boîtier craquelé ou encore de signes de fuite d'électrolyte. Si la batterie présente des bouchons de remplissage et que les plaques des cellules sont visibles de l'extérieur, examinez soigneusement la batterie pour tenter de déterminer si certaines cellules semblent différentes des autres (par exemple, de la matière blanche entre les plaques, les plaques qui entrent en contact). Si vous avez détecté des défauts mécaniques, ne chargez pas la batterie et faites-la examiner par un professionnel.

5. Si la batterie est neuve, avant de brancher le chargeur, lisez attentivement les instructions d'utilisation et de sécurité fournies par le fabricant de la batterie. Si besoin est, suivez attentivement et exactement les instructions relatives au remplissage de l'acide.

UTILISATION DE L’OPTIMATE 5 : COMMENCER LA CHARGE

Pour des raisons de sécurité, la sortie de l’Optimate sera uniquement activée s’il est connecté à une batterie disposant d’un minimum de 2V. Le cas échéant, le circuit diagnostique instantanément l’état de la batterie et lance le mode de charge

approprié indiqué par l’allumage du LED d’état de charge correspondant.

Le mode de récupération spécial de la batterie ne peut s’enclencher s’il détecte que la batterie est toujours connectée à un circuit de câblage du véhicule qui présente une résistance électrique inférieur à celui de la batterie isolée. Toutefois, si

la batterie profondément déchargée n’est pas déposée pour récupération, ni elle ni l’électronique du véhicule ne seront endommagés.

BATTERIES NÉGLIGÉES TRÈS DÉCHARGÉES : Tenir spécialement compte de ce qui suit, surtout pour les

batteries relativement petites comme celles des motos, tracteurs à gazon, jet ski, motoneiges et similaires :

cellules d’une batterie restée en décharge profonde durant une longue période peuvent être endommagées à titre permanent. Ces batteries peuvent chauffer excessivement durant la charge à courant élevé.

Vérifier la température de la batterie durant la première heure, puis à chaque heure suivante. Vérifier la présence de signes inhabituels comme des bulles ou fuites d’électrolyte, une activité plus importante d’une cellule par rapport aux autres, ou des sifflements. Si à un moment quelconque, la batterie devient trop chaude au toucher ou si vous constatez des signes inhabituels, DECONNECTEZ IMMÉDIATEMENT LE CHARGEUR.

MODE ÉCONOMIE D'ÉNERGIE LORSQUE LE CHARGEUR EST CONNECTÉ A L'ALIMENTATION SECTEUR :

Pour réduire la consommation d'énergie sur le long terme, OptiMate 5 utilise deux convertisseurs : un convertisseur d'énergie pour charger la batterie et un convertisseur auxiliaire pour alimenter les circuits de contrôle et l'affichage des voyants. Le convertisseur d'énergie se désactive lorsque le chargeur n'est pas branché à la batterie, ce qui conduit à une très faible puissance consommée, inférieure à 1,7 W, l'équivalent d'une consommation d'énergie de 0,042 kWh par jour. Lorsqu'une batterie est branchée au chargeur, la consommation d'énergie dépend de la demande en courant de la batterie et du véhicule/ des circuits électroniques raccordés. Une fois que la batterie est chargée et que le programme de charge est en mode de charge d'entretien à long terme (pour garder la batterie chargée à 100 %), la consommation d'énergie totale est estimée à 0,060 kWh ou moins par jour.

Les indications LED évoquées ci-dessous et les textes qui s'y rapportent apparaissent dans l'ordre de déroulement logique du programme.

Les

3.1

3.2

4.1

4.2

1. LED #1 - Marche. Confirme la présence d’alimentation AC vers le chargeur. L'intensité lumineuse est faible en MODE

ÉCONOMIE D'ÉNERGIE.

2. LED #2 polarités inverses – connexions erronées en sortie. Corriger pour activation.

3. Activation de circuit et récupération de batteries fortement déchargées

3.1 ACTIVATION - Si le V batterie est > 2V, la LED #3 s’allume brièvement pour confirmer l’activation.

Batteries en bon état : la LED #3 s’éteint de suite et la LED #4 s’allume.

3.2 RÉCUPÉRATION - pour batteries négligées en mauvais état. La LED #3 reste allumée.

forcer un courant de 400mA dans la batterie automatiquement.

. Si l’étape 3 n’a pas été fructueuse après 2h, l’étape 4 s’engage

Le voltage est limité à 22V pour

4. Charge et vérification de charge

4.1 CHARGE : Etape de CHARGE principale (LED #4 fixe) : un courant constant de 2,8A maximum est délivré dans la

batterie,

4.2 VÉRIFICATION : La LED #4 clignote lorsque le circuit vérifie le niveau de charge. Si la batterie requiert plus de charge, le

jusqu'à une tension de 14,2 à 14,5V

programme repasse en mode CHARGE. impulsion électrique variable à la batterie. demande de courant émanant de la batterie à moins de 400mA à 13,6V (valeurs typiques pour une batterie qui a accepté autant de charge que son état initial le permettait).

Si la LED# 4 a clignoté durant 30 minutes d’affilée (ou si les étapes 3 + 4 n’ont pas été achevées sous 48h), l’étape 5 s’engage et un test de rétention de voltage commence.

Le programme se remet en CHARGE pour de brèves périodes, fournissant une

Ces réversions auront lieu autant de fois que nécessaire afin de réduire la

5. 6. Tests de rétention et entretien de batterie – alternance toutes les 30 min.

LED #5

clignotante - Tests de rétention

Si la batterie est en bon état, la LED #5 clignote durant les 30 minutes de test. PAS DE COURANT DE CHARGE.

La LED #6 (état fixe) peut remplacer la LED #5 si le voltage de batterie chute durant le test. La LED rouge signifie qu’après avoir été chargée, le voltage de la batterie n’a pu rester à un niveau acceptable, ou qu’elle s’est révélée irrécupérable malgré l’étape de désulfatation. Ceci est peut-être dû à un défaut de la batterie elle-même, comme un court-circuit interne ou une sulfatation totale ou, dans le cas d’une batterie restée connectée à un véhicule, la LED rouge (#6) pourrait signaler une perte de courant sur un faisceau défaillant, un interrupteur ou contact dégradé, ou encore la présence d’accessoires consommant du courant. Une consommation soudaine comme l’allumage des phares alors que le chargeur est connecté peut aussi entraîner une chute de voltage significative. Ôtez la batterie dans tous les cas, reconnectez l’OptiMate

LED #5 ou #6 fixe – Maintenance automatique de la batterie

Entretien - charge flottante sous voltage décharge.

La LED #5 (ou #6) s’allume alors de façon fixe. La batterie absorbe le courant nécessaire pour compenser les pertes et consommations. Les périodes de test et d’entretien continuent d’alterner toutes les 1/2h jusqu’à déconnexion. Le

résultat de test est réactualisé à chaque fois.

™

et recommencez le programme.

constant de 13,6V et jusqu'à 2,8A est disponible pour prévenir toute

Test de précision de la rétention de voltage: Cet essai constitue une indication «bonne» mais pas nécessairement

concluante sur l’état de la batterie. Pour les batteries de démarrage, cet état peut être établi avec plus de précision à l’aide d’un TestMate™ mini, qui teste les batteries de 12V sur véhicule durant le lancement du démarreur ainsi que le fonctionnement du système de charge.

Maintenance d’une batterie durant des périodes prolongées : L'OptiMate maintiendra une batterie dont l'état

est bon en toute sécurité durant plusieurs mois. Vérifier au moins une fois par quinzaine la sécurité des connexions entre chargeur et batterie. Dans le cas de batteries

équipées de bouchons de remplissage sur chaque cellule, déconnecter la batterie du chargeur, vérifier le niveau d’électrolyte et faire l’appoint si nécessaire (en eau distillée, PAS en acide), puis reconnecter. Lors de la manipulation de batteries ou à proximité de celles-ci, toujours respecter les AVERTISSEMENTS DE SÉCURITÉ ci-dessus.

Temps de charge : Le temps requis par l’OptiMate 5 si la batterie est complètement déchargée mais toutefois en bon état,

est environ égal à 1/3 de la capacité de la batterie en Ah. Il faudra donc à peu près 20 heures pour qu’une batterie de 60Ah soit amenée au stade de contrôle de charge final (§ 5). Les batteries en état de décharge profonde peuvent prendre beaucoup plus de temps.

GARANTIE LIMITÉE

TecMate International SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgique, consent la présente garantie au premier client utilisateur de ce produit, sans possibilité de transfert. TecMate (International) garantit ce chargeur pendant trois ans à compter de la date d’achat au détail contre les défauts de composants ou d’assemblage. Le cas échéant, le chargeur sera réparé ou remplacé à la discrétion du fabricant. L’acheteur doit expédier, à ses frais, l’appareil ainsi qu’une preuve d’achat (voir "NOTE") au fabricant ou à son représentant agréé. Cette garantie limitée devient nulle si l’appareil est utilisé ou manipulé de façon inadéquate ou s’il a été réparé par toute personne physique ou morale autre que le fabricant ou un représentant agréé. Le fabricant n’offre aucune autre garantie que la présente, et exclut expressément toute garantie contre les dommages conséquentiels.

CECI EST LA SEULE GARANTIE EXPRESSÉMENT CONSENTIE PAR LE FABRICANT. CELUI-CI N’ASSUME ET N’AUTORISE QUICONQUE A ASSUMER OU ETABLIR TOUTE AUTRE OBLIGATION LIÉE À CE PRODUIT, AUTRE QUE CETTE GARANTIE LIMITÉE EXPRESSÉMENT CONSENTIE. VOS DROITS STATUTAIRES NE SONT PAS AFFECTÉES.

NOTE : Voir www.tecmate.com/warranty ou contactez warranty@tecmate.com

OptiMate 5 et les noms des autresappareilsmentionnés dans ce texte tels queBatteryMate, TestMate et TestMate mini, sont des marques déposées de TecMate International SA.

Garantie limitée pour les Amériques du Nord (Canada et USA), Centrale et du Sud

TecMate North America, Oakville, ON, Canada, en tant que filiale a 100% de TecMate (International) S.A., assume toute obligation de garantie et de service après-vente pour les produits vendus en Amériques du Nord (Canada et USA), Centrale et du Sud.

Vous trouverez plus d'information surles produits deTecMate chez www.tecmate.com.

CARGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERÍAS DE PLOMO ÁCIDO DE 12 V A PARTIR DE 7,5Ah - 120Ah ENCONTRADAS EN:

NO UTILIZAR CON BATERÍAS DE NiCd, NiMH, Li-Ion O BATERÍAS NO RECARGABLES.

Tasa de carga: 2,5 Ah / hora, una batería de 120Ah tardará 48 horas en recargarse. Entrada: 100-240V

IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES

Este aparato no está concebido para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato. Es necesario supervisar a los niños para asegurarse de que no juegan con el aparato.

AVISOS Y PRECAUCIONES DE SEGURIDAD:

llamas o chispas cerca de las baterías. Desconecte la corriente CA antes de realizar o deshacer conexiones de la batería CC.

El ácido de la batería es altamente corrosivo. Utilice ropa y gafas de protección y evite el contacto con el ácido. En caso de contacto accidental, enjuague inmediatamente la zona afectada con agua y jabón. Compruebe que los polos de la batería no estén sueltos, y si lo están, lleve la batería a un servicio técnico. Si los bornes presentan corrosión, límpielos con un cepillo de hilo de cobre, y si presentan grasa o suciedad, límpielos con un trapo humedecido en detergente. Utilice el cargador solamente si los cables y conectores de entrada y salida se encuentran en bunas condiciones y sin daños. Si el cable de entrada está dañado, es fundamental que el fabricante, el servicio técnico autorizado o un taller capacitado lo sustituyan sin demora para evitar riesgos. Proteja el cargador del ácido y de las emisiones de gases de ácido y de ambientes húmedos o superficies mojadas durante su utilización y almacenamiento. La garantía no cubre daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos. Coloque el cargador a una distancia adecuada de la batería durante la recarga para evitar la contaminación o la exposición al ácido o vapores de ácido. Si se utiliza en posición horizontal, coloque el cargador en una superficie dura y plana, PERO NUNCA sobre plástico, tela o piel. Utilice los orificios de fijación de la base de la carcasa para fijar el cargador en una superficie cómoda y totalmente horizontal.

EXPOSICIÓN A LÍQUIDOS: Este cargador fue desarrollado para resistir a líquidos que hubieran sido derramados de forma

accidental o a intemperies ligeras. No obstante, no se recomiendan las exposiciones prolongadas, que podrían menguar la duración de vida del cargador. Los desgastes, resultado de la oxidación debida al ataque eventual de líquidos en los componentes electrónicos, los conectadores o enchufes no se cubren por la garantía

CONEXIONES DE BATERÍA: Hay disponibles 2 juegos de conectores intercambiables, se suministra con el cargador un

juego de pinzas de batería para recargarla fuera del vehículo, el juego de conexión opcional tiene unos orificios metálicos para conectarlos permanentemente a los bornes de la batería y una tapa impermeable resellable en el conector que conecta al cable de salida del cargador. Este tipo de conector permite una conexión fácil y segura al cargador sin tener que sacar la batería del vehículo. La tapa impermeable resellable está diseñada para proteger el conector de la suciedad y la humedad cuando el cargador no esté conectado. Pregunte a un mecánico profesional antes de conectar el conector de orificios a los bornes de la batería. Asegure los tapones impermeables a los conectores para evitar que se enganchen con alguna pieza móvil del vehículo o estropeen o dañen algún cable con los bordes afilados. El fusible en línea del juego de conectores con orificios protege la batería frente a cortocircuitos accidentales entre los conductores positivo y negativo. Sustituya los fusibles quemados con un fusible nuevo similar de 15 A.

CONEXIÓN DEL CARGADOR A LA BATERÍA

1. Desconecte el suministro de CA antes de efectuar o deshacer las conexiones de CC / batería.

2. Si se va a cargar una batería montada en el vehículo con las pinzas, compruebe primero que las pinzas se pueden colocar

de forma segura y correcta, lejos del cableado, los tubos metálicos o el bastidor, antes de efectuar las conexiones. Realice las conexiones en este orden: realice primero la conexión al terminal de la batería que no está conectado con el bastidor (normalmente positivo), luego conecte la otra pinza de batería (normalmente negativa) al bastidor a una distancia suficiente de la batería y de la tubería de combustible. Desconecte siempre realizando los pasos anteriores en orden inverso.

3. Cuando cargue una batería fuera del vehículo con las pinzas, colóquela en un lugar bien ventilado. Conecte el cargador a la batería: pinza ROJA con el terminal POSITIVO (POS, P o +) y pinza NEGRA con el terminal NEGATIVO (NEG, N o –). Asegúrese de que las conexiones son firmes y seguras. Es importante que hagan bien contacto.

máximo 0,90A. La corriente máxima de salida está 2,8A.

ANTES DE UTILIZAR EL CARGADOR

Las baterías emiten GASES EXPLOSIVOS, evite la posibilidad de

SEGURIDAD

4. Si la batería está excesivamente descargada (y posiblemente sulfatada), retírela del vehículo e inspecciónela antes de conectar el cargador para intentar recuperarla. Examine visualmente la batería en busca de desperfectos

mecánicos, como combas o fisuras en la carcasa, o indicios de fugas de electrólito. Si la batería tiene tapones de llenado y se pueden ver desde fuera las placas del interior de las células, examine detenidamente la batería para comprobar si hay células que parezcan distintas de las demás (por ejemplo, con materia blanca entre las placas o placas en contacto). Si se han detectado desperfectos mecánicos, no intente cargar la batería, encargue su evaluación a personal cualificado.

5. Si la batería es nueva, lea atentamente las instrucciones de seguridad y uso del fabricante de la misma antes de conectar el cargador. En su caso, siga estrictamente las instrucciones de llenado de ácido.

UTILIZACIÓN DEL OPTIMATE 5: INICIAR LA CARGA

Por motivos de seguridad, la corriente de salida del OptiMate se activará solamente si hay conectada una batería con al menos 2 V, en cuyo caso el

adecuado e ilumina su LED de estado de carga correspondiente.

El modo de recuperación especial no se activará si detecta que la batería está conectada a un circuito de cables de un vehículo que emita de forma efectiva una resistencia eléctrica inferior a la de la propia batería. No obstante, aunque no se

extraiga la batería para el procedimiento de recuperación, no se producirán daños en la batería ni en el cargador.

BATERÍAS DESECHADAS TOTALMENTE DESCARGADAS: Preste especial atención a los siguientes puntos, que

son especialmente importantes en el caso de baterías relativamente pequeñas, como pueden ser de motocicletas, tractores de jardín, motos de agua, motos de nieve y similares: Una batería que haya permanecido descargada durante un

periodo largo de tiempo puede desarrollar daños permanentes en una o más celdas. Esas baterías pueden calentarse en exceso durante la carga de alta tensión. Detenga inmediatamente la carga de la batería si está demasiado caliente al tacto.

Controle la temperatura de la batería durante la primera hora, a partir de entonces, contrólela cada hora. Permanezca atento a señales inusuales, como pueden ser el burbujeo o la fuga de electrolito, una mayor actividad en una pila en comparación con las otras o sonidos silbantes. Si en cualquier momento la batería está demasiado caliente o nota cualquier señal que no sea normal, DESCONECTE EL CARGADOR INMEDIATAMENTE.

MODO DE AHORRO DE ENERGÍA ECO CUANDO EL CARGADOR ESTÁ CONECTADO AL SUMINISTRO DE CA:

para reducir el consumo prolongado de energía, OptiMate 5 utiliza dos circuitos de convertidores: un convertidor de energía para cargar la batería y un convertidor auxiliar para suministrar energía a los circuitos de control y al monitor LED. El convertidor de energía se desactiva cuando el cargador no está conectado a la batería, por lo que la entrada de corriente es muy baja —inferior a 1,7 W—, lo que equivale a un consumo de energía de 0,042 kWh al día. Cuando la batería está conectada al cargador, el consumo de energía varía en función de la cantidad de corriente que necesiten la batería y los circuitos del vehículo / electrónicos conectados a la misma. Una vez que se ha cargado la batería y el programa de carga está en el modo de carga de mantenimiento prolongado (para mantener la batería a plena carga), el consumo total de energía estimado es de 0,060 kWh o menos por día.

Las indicaciones LED evocadas a continuación y los textos relacionados aparecen según el orden de secuencia lógico del programa.

circuito realiza un diagnóstico instantáneo del estado de la batería, habilita el modo de carga

3.1

3.2

1. LED #1 - marcha. Este LED confirma la alimentación AC hacia el cargador. La intensidad de la luz es baja durante el

MODO DE AHORRO DE ENERGÍA

2. LED #2 - polaridades invertidas – conexiones erróneas en salida. Corregir para activación.

3. Activación del circuito y recuperación de baterías muy descargadas

3.1 ACTIVACIÓN - si el V de batería > 2v el LED #3 se enciende brevemente para indicar la activación. Para baterías en

buen estado el LED #3 se apaga pronto y el LED #4 se enciende.

3.2. RECUPERACIÓN –

de carga es fijado a 20V, pero con una corriente muy baja y segura. Si la etapa 3 no era conclusiva después de 2h, la

4 se inicia automáticamemente.

para baterías descuidadas y deterioradas. El LED #3 quedase encendido en fijo. El límite de voltaje

4.1

4.2

4. Carga y verificación de carga

4.1. Carga: Etapa de CARGA principal (LED #4 fijo): una corriente constante de

tensión de 14,2-14,5 V.

4.2. Verificación: el LED #4 parpadea mientras que el circuito verifique el nivel de carga. Si la batería necesita más carga, el

programa vuelve en modo batería

. Estas reversiones ocurrirán tantas veces que se necesita, a fin de reducir la “petición” de corriente emanando de la batería, hacia un nivel inferior a 400mA a 13,6V (valores típicos para una batería que aceptó una carga tal que su condición de base lo permitió). Si el LED #4 parpadeó continuamente durante 30’ (o si las etapas 3 y 4 no se

terminarón dentro de 48h), la etapa 5 se inicia y un test de rétención de voltaje comienza.

de CARGA durante períodos cortos, suministrando así un impulso de corriente variable a la

máximo 2,8A se suministra, hasta una

5. 6. Tests de retención y mantenimiento de batería – alternación cada 30 min.

LED #5 parpadeante - Tests de retención y mantenimiento de batería

Batería en buen estado: el LED #5 parpadea durante los 30’ de test. Ninguna carga. El LED #6 puede sustituirse al #5 si el voltaje de batería se cae durante el test. El LED rojo significa que después de haber sido cargada, el voltaje de la batería no pudo quedarse a un nivel aceptable o que se reveló como irrecuperable, a pesar de la etapa de desulfatación. Eso puede ser debido a un defecto de la batería misma, como un cortocircuito interno o una sulfatación total ó, si la batería se quedó conectada a un vehículo, el LED rojo (#6) podría indicar una pérdida de corriente por un circuito defectuoso, un interruptor o contacto dañado, o la presencia de accesorios que consumen una corriente. Un consumo súbito como el encendido de los faros mientras que el cargador sea conectado también podría llegar a una caída de voltaje significativa. En todos casos quita la batería, reconecta el OptiMate

LED #5 o #6 fijos - mantenimiento automático de la batería

Mantenimiento - carga flotante con evitar toda descarga. El LED #5 (o #6) es ahora fijo. La batería “tira” la corriente que necesita para compensar las pérdidas y los consumos. Los períodos de test y de mantenimiento siguen alternándose toda 1/2h hasta la desconexión. El resultado de test se reactualiza al final de cada ciclo.

™

y recomienza el programa.

un límite de tensión segura de 13,6 V a incluso 2,8 A está disponible para

Precisión de la prueba de retención de tensión: Esta prueba es altamente concluyente pero no supone

necesariamente una prueba totalmente definitiva sobre el estado de la batería, que puede establecerse de forma más precisa mediante un TestMate™mini, que comprueba baterías de 12 V en el vehículo durante el arranque, así como el funcionamiento del sistema de carga.

Mantenimiento de la batería en períodos prolongados de tiempo: El OptiMate mantendrá una batería cuyo

estado es bueno, en total seguridad durante varios meses. Al menos una vez cada dos semanas, compruebe que las conexiones entre el cargador y la batería está correctas, y en el caso de baterías con un tapón en cada celda, desconecte la batería del cargador, compruebe el nivel de electrolito y si es necesario, rellene las celdas (con agua destilada, NO ácido), y vuelva a conectarla. Al manipular baterías o junto a las mismas, tenga en cuenta las ADVERTENCIAS DE SEGURIDAD mencionadas anteriormente.

Tiempo de carga: El tiempo necesario para recargar una batería totalmente descargada pero en buen estado al medio del

™

OptiMate

5 es más o menos igual a la capacidad de la batería en Ah. Entonces se necesita cerca de 12 horas para que una batería de 12Ah alcance la etapa de control de carga final (§ 5). Las baterías en estado de descarga profunda pueden necesitar mucho más tiempo.

NOTA: El tiempo de carga total en 4.1 y 4.2 no esta limitado.

GARANTÍA LIMITADA

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Bélgica, establece esta garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. TecMate (International) garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo.

ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. El FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS.

NOTA: Véase www.tecmate.com/warranty ó contacte warranty@tecmate.com

OptiMate 5 y los nombres de los otros aparatos mencionados en este texto como BatteryMate, TestMate y TestMate mini, son marcas registradas de TecMate International SA.

GARANTÍA en Canadá, EE. UU., América Central y América del Sur: TecMate North America (Oakville, ON, Canadá), en calidad de subsidiaria en propiedad absoluta de TecMate International,

asume la responsabilidad relativa a la garantía del producto en dichas regiones. Se puede encontrar más información sobre los productos de TecMate en www.tecmate.com.

CARREGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERIAS DE CHUMBO-ÁCIDO DE 12V A PARTIR DE 7,5Ah - 120Ah, COMO SE PODE ENCONTRAR EM:

NÃO UTILIZAR PARA BATERIAS NiCd, NiMH, Li-Ion OU BATERIAS NÃO RECARREGÁVEIS.

Corrente de carga: 2,5 Ah/hora, carregará uma bateria de 120Ah em 48 horas. Entrada: 100-240V

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais ou físicas diminuídas, nem por pessoas com falta de experiência ou conhecimentos, a não ser que recebam supervisão ou instruções adequadas, dadas por uma pessoa responsável pela sua segurança, no que respeita ao seu uso. As crianças devem ser supervisionadas de modo a assegurar que não brinquem com o dispositivo.

AVISO DE SEGURANÇA e NOTAS: As baterias emitem GASES EXPLOSIVOS - evitar chamas ou faíscas perto de

SEGURANÇA

baterias. Desligue a alimentação de CA antes de efectuar ou remover ligações à CC/bateria. O ácido da bateria é altamente

corrosivo. Usar vestuário de protecção, equipamento para os olhos e evitar o contacto. Em caso de contacto acidental, lavar imediatamente com água e sabão. Verifique se os terminais da bateria não estão soltos; se estiverem, peça a um profissional para avaliar a bateria. Se os terminais da bateria estiverem corroídos, limpe-os com uma escova de fio de cobre; se estiverem oleosos ou sujos, limpe-os com um trapo humedecido em detergente. Apenas utilize o carregador se os fios e os dispositivos de ligação de entrada e saída estiverem em boas condições e sem danos. Se o cabo de entrada estiver danificado, é essencial que este seja substituído sem demora pelo fabricante, o respectivo agente autorizado ou uma oficina qualificada, para evitar o perigo. Proteger o carregador de ácido, vapores ácidos, humidade e condições húmidas, tanto durante a utilização, como em armazenamento. Os danos resultantes da corrosão, da oxidação ou de um curto-circuito eléctrico interno não estão abrangidos na garantia. Distanciar o carregador da bateria durante o carregamento, para evitar contaminação por ou exposição a ácido ou vapores ácidos. Se for utilizado na horizontal, coloque o carregador numa superfície dura e plana, mas NÃO em cima de plástico, têxtil ou cabedal. Utilize os orifícios de fixação existentes na base do invólucro para fixar o carregador a qualquer superfície vertical conveniente e em boas condições.

EXPOSIÇÃO A LÍQUIDOS: Este carregador foi concebido para resistir à exposição a líquidos que possam cair

acidentalmente sobre a caixa, ou aos chuviscos.Uma exposição prolongada aos líquidos ou à chuva é desaconselhada. Uma duração de vida superior resultará de tal precaução. Uma avaria ocasionada pela oxidação resultante da penetração de líquidos nos componentes electrónicos, nos conectores ou nasfichas não será coberta pela garantia.

LIGAÇÕES DA BATERIA: Fornecidos com o carregador, estão disponíveis 2 conjuntos de ligações intermutáveis. Um tem

pinças de crocodilo para carregar a bateria fora do veículo, o outro tem um conjunto de ligação opcional com terminais em ilhó de metal para uma ligação permanente aos terminais da bateria e um tampão à prova de vento e chuva que pode voltar a ser selado, no conector que liga ao carregador. Este conjunto de ligações permite uma conexão fácil e segura do carregador para manter a bateria no veículo. O tampão à prova de vento e chuva que pode voltar a ser selado, foi concebido para proteger o conector de sujidade e humidade, sempre que o carregador não está acoplado. Consulte um agente técnico profissional para auxiliar na fixação dos ilhós de metal aos terminais da bateria. Prenda o conector com tampão à prova de vento e chuva, de modo a não ser possível sujar qualquer peça móvel do veículo ou o cabo possa ser comprimido ou danificado por arestas cortantes. O fusível em linha no conjunto de ligação de ilhós protege a bateria contra tais curtos-circuitos acidentais nos condutores positivo e negativo. Substitua um fusível queimado apenas com um novo fusível semelhante de valor nominal 15A.

LIGAÇÃO DO CARREGADOR À BATERIA

1. Desligue a fonte de alimentação CA antes de estabelecer ou desligar as ligações CC à bateria.

2. Antes de estabelecer as ligações, se estiver a carregar a bateria no interior do veículo utilizando os terminais de cabo para

bateria, verifique primeiro que estes podem ser posicionados e fixados de forma segura, afastados de cablagens, tubagens metálicas e do chassis. Estabeleça as ligações pela ordem seguinte: Ligue primeiro ao terminal da bateria não ligado ao chassis (normalmente o terminal positivo). De seguida, ligue o outro terminal de cabo para bateria (normalmente negativo) ao chassis, num local bem afastado da bateria e da linha de combustível. Desligue sempre pela ordem inversa.

3. Ao carregar a bateria no exterior do veículo com os terminais de cabo para bateria, coloque-a num local bem ventilado.

Ligue o carregador à bateria: VERMELHO ligue ao terminal POSITIVO (POS, P ou +) e PRETO ligue ao terminal NEGATIVO (NEG, N or –).Assegure-se de que as ligações estão firmes e seguras. Um bom contacto é essencial.

máximo 0,90A. A corrente máxima de saída é 2,8A.

IMPORTANTE: LEIA AS SEGUINTES INSTRUCÇÕES DE UTILIZAÇÃO

ANTES DE UTILIZAR O CARREGADOR

4. Caso a bateria esteja muito descarregada (e possivelmente sulfatada), remova do veículo e inspeccione antes de a ligar ao carregador para a tentativa de recuperação. Verifique visualmente a bateria relativamente a defeitos

mecânicos tais como bojamento ou fendas, ou sinais de derrames de electrólito. Caso a bateria tenha tampas para enchimento e as placas dentro das células possam ser vistas a partir do exterior, examine cuidadosamente a bateria para determinar se alguma das células parece estar diferente das outras (por exemplo, depósitos brancos entre as placas, placas a tocarem-se). Se verificar que existem defeitos mecânicos, não tente carregar a bateria: leve-a para ser avaliada por um profissional.

5. Se a bateria é nova, leia cuidadosamente as instruções de segurança e de operação do fabricante antes de ligar o carregador. Caso aplicável, siga cuidadosa e exactamente as instruções de enchimento com ácido.

UTILIZAÇÃO DO OPTIMATE 5: INICIAR A CARGA

Por razões de segurança, a saída do OptiMate só será activada se estiver ligada uma bateria com pelo menos 2V, após

o qual o

circuito determina instantaneamente a condição da bateria, inicia o modo de carregamento apropriado e acende o LED

do estado de carregamento correspondente.

O modo especial de recuperação do carregador não pode ser iniciado se o carregador detectar que a bateria ainda está ligada a um circuito eléctrico de veículo que oferece efectivamente uma resistência eléctrica mais baixa do que a

bateria por si só. Contudo, se a bateria profundamente descarregada não for retirada para recuperação, a bateria e os componentes electrónicos do veículo não se danificam.

BATERIAS NEGLIGENCIADAS TOTALMENTE DESCARREGADAS: Preste especial atenção ao seguinte, que é

importante sobretudo para baterias relativamente pequenas, como as usadas em motociclos, aparadores de relva, motas aquáticas, motos de neve e semelhantes: Uma bateria, deixada profundamente descarregada por um longo período

de tempo, pode desenvolver danos materiais permanentes em uma ou mais células. Tais baterias podem aquecer excessivamente durante cargas de corrente elevada. Pare de carregar qualquer bateria imediatamente, se a bateria ficar demasiado quente ao toque.

Monitorize a temperatura da bateria durante a primeira hora e, depois, de hora a hora. Verifique se existem sinais invulgares, como formação de bolhas ou fuga de electrólito, aumento de actividade numa célula em comparação com as outras, ou sons sibilantes. Se, em qualquer momento, a bateria ficar demasiado quente ao toque ou surgirem sinais invulgares, DESCONECTE O CARREGADOR IMEDIATAMENTE.

MODO ECOLÓGICO DE POUPANÇA ENERGÉTICA QUANDO O CARREGADOR ESTÁ LIGADO À ALIMENTAÇÃO DE CORRENTE CA:

dois circuitos de conversão: um conversor de corrente para carregar a bateria e um conversor auxiliar para alimentar os circuitos de controlo e os LEDs de informação. O conversor de corrente desactiva-se quando o carregador não está ligado à bateria, resultando num consumo de corrente muito reduzido, inferior a 1,7W, equivalente ao consumo de 0,042 kWh por dia. Quando uma bateria é ligada ao carregador, o consumo de corrente depende da necessidade da bateria e de se esta se encontra ligada ao veículo / circuito electrónico. Depois de a bateria ter sido carregada e de o programa de carregamento se encontrar no modo de carregamento de manutenção de longo prazo (para manter a bateria a 100% de carga) o consumo total de corrente é estimado em 0,060 kWh por dia ou menos.

As indicações LED descritas mais abaixo e os respectivos textos aparecem na ordem lógica do desenrolar do programa.

De modo a reduzir o consumo de electricidade de longo prazo, o OptiMate 5 emprega

3.1

3.2

4.1

4.2

1. LED #1 - Activado. Este LED confirma a presença de alimentação AC para o carregador. A intensidade da luz é

menor durante o MODO DE POUPANÇA DE ENERGIA.

2. LED #2 Polaridades invertidas – conexões erradas na saída. Corrigir para activação.

3. Activação do circuito e recuperação de baterias fortemente descarregadas

3.1 ACTIVAÇÃO - Se a V bateria é > 2V, O LED #3 acende-se brevemente para confirmar a activação.

Baterias em bom estado o LED #3 apaga-se logo e o LED #4 acende-se.

3.2 RECUPERAÇÃO -

elevada (limitada a 20V) será aplicada de forma a forçar uma pequena corrente (400mA) na bateria. Se a etapa 3 nâo foi frutuosa após 2h, a etapa 4 inicia-se automáticamente.

para baterias negligenciadas e em más condições. O LED #3 fica aceso em fixo. Uma voltagem

4. Carga e verificação de carga

4.1 CARGA: Etapa de CARGA principal (LED #4 fixa): uma corrente constante de

bateria, até uma tensão de 14,2 - 14,5 V.

4.2. VERIFICAÇÃO: O LED #4 pisca enquanto o circuito verifica o nível de carga. Se a bateria necessita mais carga, o

programa reverte para CARREGAMENTO durante breves intervalos, originando impulsos de corrente variável para a bateria. Estas reversões irão reproduzir-se tantas vezes quanto necessário, afim de reduzir o pedido de corrente proveniente da bateria a menos de 400mA a 13,6V (valores típicos para uma bateria que tanta carga que o seu estado inicial permitia). Se o LED #4 piscou durante 30 minutos de seguida (ou se as etapas 3 + 4 nâo foram terminadas

nas 48h), a etapa 5 inicia-se e um teste de retenção da voltagem começa.

2,8 Amps, no máximo, é aplicada na

5. 6. Testes de retenção e manutenção de bateria – alternância todos os 30 min.

LED #5 Intermitente - Testes de retenção e manutenção de bateria

Se bateria em bom estado, o LED #5 pisca durante os 30’ de teste. SEM CORRENTE DE CARGA. O LED #6 pode substituir o #5 se a voltagem da bateria quebra durante o teste. O LED vermelho significa que depois de ter sida carregada, a voltagem da bateria não conseguiu manter-se a um nível aceitável, ou que se revelou irrecuperável mesmo com a etapa de dessulfatação. Isto deve-se talvez a um defeito da própria bateria, como curto-circuito interno ou sulfatação total ou, no caso de uma bateria que permaneceu conectada a um veículo, o LED vermelho (#6) poderia assinalar uma perda de corrente sobre um feixe com anomalia, um interruptor ou contacto degradado, ou ainda a presença de acessórios que consomem corrente. Um consumo brusco como o ligar dos faróis enquanto o carregador está conectado pode também provocar uma queda de voltagem significativa. Retirar a bateria em todos os casos, voltar a conectar o OptiMate™ e recomeçar o programa.

LED #5 ou #6 acesos em contínuo - Manutenção automática da bateria

Manutenção – carga flutuante encontra-se disponível um limite de tensão seguro de 13,6V e até 2,8 A para prever qualquer descarga.

O LED #5 (ou #6) aceso em posição fixa. A bateria tira a corrente necessária para compensar as perdas e consumos.

Os periodos de teste e de manutenção continuam alternativamente todas as 1/2h até desligar. O resultado do teste é réactualizado todas as vezes.

Precisão do teste de retenção de tensão: Este teste é muito indicativo, mas não necessariamente conclusivo da

condição da bateria, a qual, para baterias de arranque, pode ser mais precisamente definida utilizando um mini TestMate™, que testa baterias de 12V no veículo durante o arranque, assim como a operação do sistema de carregamento.

Manter uma bateria por períodos alargados: O OptiMate manterá uma bateria cujo estado seja bom, em qualquer

segurança durante vários meses. Pelo menos uma vez em cada duas semanas, certifique-se de que as ligações entre o carregador e a bateria estão seguras, e, no caso de baterias com tampões em cada célula, desconecte a bateria do carregador, verifique o nível de electrólito, e, se necessário, encha as células (com água destilada, NÃO ácido), e volte a conectar. Quando lidar com baterias ou na zona em redor, tenha sempre o cuidado de observar os AVISOS DE SEGURANÇA descritos anteriormente.

Tempos de carga: O tempo necessário ao OptiMate™5, se a bateria estivar completamente descarregada mas contudo em

bom estado, é aproximadamente igual à capacidade da bateria em Ah serão portanto necessárias mais ou menos 12 horas para que uma bateria de 12Ah seja levada à fase de controlo de carga final (§ 5). As baterias em estado de descarga profunda podem levar muito mais tempo. NOTA: O tempo de carga total das etapas 4.1 e 4.2 não é limitado.

GARANTIA LIMITADA

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300, Belgium, consente a presente garantia ao primeiro utilizador deste produto, sem possibilidade de transferibilidade. TecMate (International) NV garante este carregador durante três anos a partir da data de compra ao retalhista, contra os defeitos dos componentes ou de montagem. Se for o caso, o carregador será reparado ou substituído à discrição do fabricante. O comprador deve enviar por sua própria conta, o aparelho assim como uma prova de compra (veja "NOTA"), ao fabricante ou ao seu representante. Esta garantia limitada, torna-se nula se o aparelho for utilizado ou manipulado de forma inadequada ou se tiver sido reparado por toda outra pessoa física ou moral que o fabricante ou o seu representante. O fabricante não oferece nenhuma outra garantia que a presente, e excluí expressamente toda garantia conta danos consequenciais.

ESTA É A ÚNICA GARANTIA EXPRESSAMENTE CONSENTIDA PELO FABRICANTE. ESTE NÃO ASSUME E NÃO AUTORIZA QUEM QUER QUE SEJA A ASSUMIR OU ESTABELECER TODA OUTRA OBRIGAÇÃO LIGADA A ESTE PRODUTO, OUTRA QUE ESTA GARANTIA LIMITADA EXPRESSAMENTE CONSENTIDA. SUAS DIREITAS ESTATUTÁRIAS NÃO SÃO AFETADAS.

NOTA: Veja www.tecmate.com/warranty o contatem warranty@tecmate.com

OptiMate 5 e osnomes dos outros aparelhos mencionados neste texto como BatteryMate, TestMate e TestMate mini, são marcas registadas de TecMate International SA.

GARANTIA no Canadá, EUA, América Central e América do Sul: A TecMate North America, Oakville, ON, Canadá, sociedade filial totalmente detida pela TecMate International, assume a

responsabilidade pela garantia do produto nestas regiões. Pode-se encontrar mais informação sobre os produtos de TecMate em www.tecmate.com.

AUTOMATISCHES DIAGNOSE-LADEGERÄT FÜR 12V BLEIAKKUS VON 7,5Ah BIS 120Ah IN:

NICHT VERWENDEN FÜR NiCd, NiMH, Li-Ion ODER NICHT AUFLADBARE BATTERIEN.

Laderate: 2,5 Ah/Stunde, lädt eine 120Ah Batterie in 48 Stunden. Eingang : 100-240V

Dieses Gerät ist nicht dafür vorgesehen, von Personen (einschließlich Kindern) verwendet zu werden, die über beschränkte körperliche, sensorische und mentale Fähigkeiten oder mangelnder Erfahrung bzw. unzureichendem Wissen verfügen, sofern diese nicht durch eine für die Sicherheit verantwortliche Person zur korrekten Verwendung des Geräts eingewiesen wurden oder das Gerät ohne Aufsicht bedienen. Kinder, die sich in der Nähe des Geräts befinden, sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen.

SICHERHEITSWARNUNG und HINWEISE

Funken von Batterien fern. Klemmen Sie die Wechselstromversorgung ab, bevor Sie Gleichstrom-/Batterieverbindungen

herstellen oder unterbrechen. Batteriesäure ist stark ätzend. Schutzkleidung und Schutzbrille tragen und Kontakt vermeiden. Bei versehentlicher Berührung sofort mit Wasser und Seife waschen. Prüfen, ob die Batteriepole lose sind, wenn ja, die Batterie von einem Fachmann überprüfen lassen. Korrodierte Batteriepole mit einer Kupferdrahtbürste reinigen; verschmutzte oder fettige Pole mit einem in Reinigungsmittel befeuchteten Tuch reinigen. Ladegerät nur benutzen, wenn die Zuleitungen und Batterieklemmen in einwandfreiem, unbeschädigten Zustand sind. Wenn das Eingangskabel beschädigt ist, muss es unverzüglich vom Hersteller, seinem ermächtigten Serviceagenten oder einer qualifizierten Werkstatt ersetzt werden, um Gefahren zu vermeiden. Schützen Sie Ihr Ladegerät bei Benutzung und Lagerung vor Säure und Säuredämpfen, sowie vor Feuchtigkeit. Schäden durch Korrosion, Oxidation oder interne Kurzschlüsse sind nicht durch die Garantie abgedeckt. Stellen Sie das Ladegerät während des Ladevorgangs von der Batterie entfernt auf, um Kontaminierung oder Beschädigung durch Säure oder Säuredämpfe zu vermeiden. Bei Verwendung in horizontaler Ausrichtung muss das Ladegerät auf eine feste, ebene Fläche gestellt werden, jedoch NICHT auf Kunststoff, Textilien oder Leder. Bringen Sie mittels der Befestigungsöffnungen im Gehäuseboden das Ladegerät an einer geeigneten, stabilen senkrechten Fläche an.

AUSGESETZTSEIN ZU DEN FLÜSSIGKEITEN: Dieses Ladegerät ist konstruiert, um Ausgesetztsein zu den Flüssigkeiten,

die versehentlich auf das Gehäuse von oben verschüttet werden oder gespritzt sind, oder zum Nieselregen, zu widerstehen. Jedoch ist verlängertes Ausgesetztsein nicht ratsam und längere Lebensdauer wird erreicht, indem man solches Ausgesetztsein minimiert. Ausfall des Gerätes wegen der Oxidation, die aus dem etwaigen Durchgriff der Flüssigkeit in die elektronischen Bauelemente, Verbindungsstücke oder Stecker resultiert, wird nicht durch die Garantie abgedeckt.

BATTERIEANSCHLÜSSE: 2 austauschbare Anschluss-Sets sind erhältlich, mit dem Ladegerät geliefert wird ein Satz

Batterieklemmen, um die Batterie außerhalb des Fahrzeugs zu laden, das optionale Anschluss-Set ist mit Metallösen zum permanenten Anschließen an die Batteriepole versehen sowie mit Schutzkappen am Stecker zum Anschließen des Ausgangskabels des Ladegeräts. Dieses Anschluss-Set erlaubt das problemlose und sichere Anschließen des Ladegeräts, wenn die Batterie im Fahrzeug bleiben soll. Die abnehmbare Schutzkappe schützt den Anschluss vor Schmutz und Feuchtigkeit, wenn das Ladegerät nicht angeschlossen ist. Wenden Sie sich an einen Fachmann, um die Metallösen an den Batteriepolen befestigen zu lassen. Sichern Sie den Anschluss mit der Schutzkappe, sodass er nicht in bewegende Teile des Fahrzeugs gerät und das Kabel nicht eingeklemmt oder durch scharfe Kanten beschädigt werden kann. Die Leitungssicherung im Ösenanschluss schützt die Batterie vor Kurzschlüssen zwischen Plus- und Minusleiter. Ersetzen Sie durchgebrannte Sicherungen nur durch gleiche neue 15A-Sicherungen.

ANSCHLUSS DES LADEGERÄTS AN DIE BATTERIE

1. Die AC-Stromversorgung muss unterbrochen werden, bevor Sie das Ladegerät an DC/die Batterie anschließen bzw. die

Verbindung trennen.

2. Wenn Sie die Batterie im Fahrzeug belassen und mithilfe der Batterieklemmen aufladen möchten, müssen Sie zunächst sicherstellen, dass die Klemmen sicher in einem Abstand zu den Kabeln, Metallrohren oder dem Fahrgestell positioniert werden können. Befolgen Sie beim Anschluss die nachstehende Reihenfolge: Schließen Sie zunächst eine Klemme an den Batterieanschluss, der nicht mit dem Fahrgestell verbunden ist (in der Regel der Pluspol) an. Schließen Sie anschließend die andere Klemme (in der Regel der Minuspol) an das Fahrgestell, in einem weiten Abstand zur Batterie und Benzinleitung, an. Beim Abklemmen ist die entgegengesetzte Reihenfolgen einzuhalten.

maximal 0,90A. Der maximale Ausgangsstrom ist 2,8A.

WICHTIG: LESEN SIE VOR GEBRAUCH DES LADEGERÄTS

DIE FOLGENDEN ANWEISUNGEN VOLLSTÄNDIG

: Batterien sondern EXPLOSIVE GASE ab - halten Sie Flammen oder

SICHERHEIT

3. Wenn Sie die Batterie außerhalb des Fahrzeuges über die Batterieklemmen aufladen, müssen Sie für eine ausreichende Belüftung sorgen. Schließen Sie das Ladegerät an die Batterie an: ROTE Klemme an PLUSPOL (POS, P oder +) und SCHWARZE Klemme an Minuspol (NEG, N oder –).Stellen Sie sicher, dass die Klemmen fest sitzen. Ein guter Kontakt ist wichtig.

4. Eine tiefentladene (und möglicherweise sulfatierte) Batterie ist vor einem Wiederbelebungsversuch auszubauen und zu überprüfen. Überprüfen Sie die Batterie auf mechanische Defekte wie Ausbeulungen oder Risse im Gehäuse oder

auf ein Auslaufen der Säure. Wenn die Batterie über Einfüllverschlüsse verfügt und die Platten zwischen den Zellen von außen erkennbar sind, müssen Sie sicherstellen, dass alle Zellen gleich aussehen (beispielsweise das weiße Material zwischen den Platten, der Abstand der Platten usw.). Laden Sie die Batterie nicht auf, wenn mechanische Defekte erkennbar sind. Lassen Sie die Batterie in diesem Fall von einem Fachmann untersuchen.

5. Wenn es sich um eine neue Batterie handelt, lesen Sie vor dem Anschluss des Ladegeräts die Sicherheitshinweise und Betriebsanweisungen des Herstellers genau durch. Befolgen Sie gegebenenfalls die Anweisungen zum Auffüllen der Säure genau.

BENUTZUNG DES OPTIMATE 5: LADUNGSPROZEDUR

Aus Sicherheitsgründen wird der Ausgang des OptiMate nur aktiviert, wenn eine Batterie mit mindestens 2V angeschlossen wird, worauf der

aktiviert und die entsprechende Ladezustands-LED einschaltet.

Der spezielle Erholungsmodus des Ladegeräts kann nicht aktiviert werden, wenn das Ladegerät erkennt, dass die Batterie noch mit der Elektrik eines Fahrzeugs verbunden ist, die einen niedrigeren elektrischen Widerstand darstellt, als

die Batterie für sich. Wenn dagegen die tiefentladene Batterie nicht zwecks Wiederherstellung ausgebaut wird, nehmen weder die Batterie, noch die Fahrzeugelektronik Schaden.

SEHR STARK ENTLADENE, VERNACHLÄSSIGTE BATTERIEN: Anweisungen die bei relativ kleinen Batterien,

etwa von Motorrädern, Rasentraktoren, Jet-Skis, Schneemobilen und ähnlichen Fahrzeugen besonders wichtig sind:

Bei einer Batterie, die sich über einen längeren Zeitraum im tiefentladenen Zustand befand, können eine oder mehrere Zellen permanent beschädigt sein. Solche Batterien können sich beim Laden übermäßig erwärmen. Batterien, die so heiß werden, dass eine Berührung unangenehm ist, dürfen nicht weiter geladen werden.

Überwachen Sie die Batterietemperatur während der ersten Stunde, danach stündlich. Achten Sie auf ungewöhnliche Anzeichen, etwa Blasenbildung oder Austreten von Elektrolyt, erhöhte Aktivität in einer Zelle verglichen mit anderen oder Zischgeräusche. Sollte sich zu irgendeinem Zeitpunkt die Batterie ungewöhnlich heiß anfühlen oder andere ungewöhnliche Anzeichen aufweisen, KLEMMEN SIE DAS LADEGERÄT SOFORT AB.

SPARMODUS WENN DAS LADEGERÄT AN DIE WECHSELSTROMVERSORGUNG ANGESCHLOSSEN IST: Zur

Vermeidung eines längeren Energieverbrauchs verfügt OptiMate 5 über zwei Umrichterkreisläufe: ein Stromrichter zur Ladung der Batterie und ein weiterer Umrichter zur Versorgung der Steuerkreise und der LED-Anzeige mit Strom. Der Stromrichter wird deaktiviert, wenn das Ladegerät nicht an der Batterie angeschlossen ist, sodass ein niedriger Stromverbrauch von weniger als 1,7 W bzw. eine Leistungsaufnahme von 0,042 kWh pro Tag vorliegt. Wenn eine Batterie an das Ladegerät angeschlossen ist, wird die Leistungsaufnahme vom Verbrauch der Batterie, des angeschlossenen Fahrzeugs und der elektronischen Verbraucher bestimmt. Wenn die Batterie aufgeladen ist und sich das Ladeprogramm im Wartungslademodus befindet (um die vollständige Ladung aufrechtzuerhalten), beträgt die gesamte Leistungsaufnahme voraussichtlich höchstens 0,060 kWh pro Tag.

Die LED-Dioden, die sich unten beziehen, und die Klauseln die sie beschäftigen, erscheinen der Programmreihefolge nach.

Schaltkreis sofort den Zustand der Batterie diagnostiziert, den geeigneten Lademodus

3.1

3.2

4.1

4.2

1. LED #1 - Power on. Zeigt an, dass das Ladegerät mit Wechselstrom versorgt wird. Geringe Lichtstärke im ENERGIESPARMODUS.

2. LED #2 zeigt falsche Ausgangsanschlüsse an. Anschlüsse tauschen, um den Ausgang zu aktivieren.

3. Aktivierung der Schaltung und erholung tiefentladener, vernachlässigter Batterien.

3.1 Liegt die Batteriespannung über 2V, leuchtet LED #3 kurz auf, um die Aktivierung der Schaltung zu bestätigen.

Bei Batterien mit gutem Zustand erlischt LED #3 sofort und die Lade-LED #4 leuchtet.

3.2 ERHOLUNG: bei vernachlässigte Batterien in schlechtem Zustand leuchtet LED #3 ständig.

gesetzt, der Strom wird jedoch auf 400mA begrenzt. Ist Stufe 3 nach 2 Stunden nicht abgeschlossen, wird Stufe 4 automatisch eingeleitet.

Die Spannungsgrenze wird auf 22V

4. Laden und überprüfen der Ladung.

4.1 LADEN:

4.2 ÜBERPRÜFUNG: LED #4 blinkt, während die Schaltung den Ladezustand der Batterie überprüft. Wenn die Batterie weiter geladen

Die GRUNDLADEPHASE (LED #4 leuchtet permanent) versorgt die Batterie mit einem Konstantstrom von rund max. 2,8

Ampere, bis zu einer Spannung von 14,2 - 14,5V.

werden muss, wechselt das Programm wieder auf laden können so häufig auftreten, wie erforderlich, um den Strombedarf der Batterie auf unter 400mA bei 13,6V zu reduzieren (was einer Batterie entspricht, die so viel Ladung aufgenommen hat, wie ihr Grundzustand zulässt).

Wenn LED #4 ununterbrochen 30 Minuten geblinkt hat wird Stufe 5 eingeleitet und eine Spannungshalteprüfung beginnt.

und liefert einen Stromimpuls an die Batterie.

Diese Programmwechsel

5. 6. Spannungshalteprüfung wechselt halbstündlich mit Batteriewartung.

LED #5 blinkt - Spannungshalteprüfung

Bei einer intakten Batterie blinkt LED #5 während des 30-minütigen Tests. Kein Ladestrom. Daurende LED #6 kann LED #5 ersetzen, wenn die Batteriespannung während des Tests abfällt. Die rote LED #6 bedeutet, dass nach dem Laden die Batteriespannung nicht gehalten wird oder dass trotz Rettungsversuchen die Batterie irreparabel war. Dies kann auf einen Defekt in der Batterie selbst, etwa auf eine kurzgeschlossene Zelle oder völlige Sulfatierung zurückzuführen sein, oder, im Falle einer Batterie, die noch an die Fahrzeugelektrik angeschlossen ist, weist die rote LED #6 eventuell auf einen Verlust von Strom durch eine defekte Verkabelung oder einen defekten Schalter oder Kontakt oder einen Stromverbraucher in der Fahrzeugelektrik hin. Auch eine plötzliche Belastung, etwa das Einschalten der Scheinwerfer, während das Ladegerät angeschlossen ist, kann zu einem signifikanten Abfallen der Batteriespannung führen. Bauen Sie grundsätzlich die Batterie aus dem Fahrzeug aus, schließen Sie den OptiMate™ wieder an und lassen Sie das Programm erneut durchlaufen.

LED #5 oder #6 leuchtet - automatische Batteriepflege

Wartung – float-Ladung bei sicherem Spannungslimit, um der Selbstentladung entgegenzuwirken.

Während der 30-minütigen Wartungsladungsperioden leuchtet/leuchten die LED(s) #5 / #6 ständig. Die Batterie kann nach bedarf Strom aufnehmen, um kleinere Belastungen zu verkraften und der Selbstentladung entgegenzuwirken.

Die Wartungs- und die Spannungshalteprüfperiode wechseln einander halbstündlich ab, bis die Batterie abgeklemmt wird. Das Testergebnis wird bei jeder weiteren Prüfung aktualisiert.

von 13,6 V und eine Stromstärke bis zu 2,8 A sind möglich,

Prüfung der Genauigkeit der Spannungserhaltung: Diese Prüfung lässt zwar Rückschlüsse auf den Zustand der

Batterie zu, ist aber nicht unbedingt ein abschließender Test - genauer lässt sich der Zustand mit einem TestMate™mini ermitteln, der 12V-Batterien im Fahrzeug während des Anlassens testet und außerdem die Funktion des Ladesystems überprüft.

Wartung einer Batterie über einen längeren Zeitraum: Das OptiMate wartet monatelang sicher, eine Batterie,

deren grundlegender Zustand gut ist. Überprüfen Sie mindestens einmal alle zwei Wochen, ob die Verbindungen zwischen Ladegerät und Batterie sicher sind, klemmen Sie bei Batterien mit Verschlussdeckeln die Batterie vom Ladegerät ab, prüfen Sie in den einzelnen Zellen den Elektrolytstand, füllen Sie die Zellen bei Bedarf auf (mit destilliertem Wasser, NICHT mit Säure), und schließen Sie die Batterie wieder an. Beachten Sie beim Umgang mit Batterien oder bei Arbeiten in ihrer Nähe immer sorgfältig die oben genannten SICHERHEITSWARNUNGEN.

Ladedauer: Die Zeit, die der OptiMate

Batterie aufzuladen, entspricht ungefähr 1/3 der Ah-Angabe der Batterie, also dürfte bei einer 60Ah-Batterie das Programm bis zur Selbstentladungsprüfung (§ 5) nicht länger als 20 Stunden dauern. Bei tiefentladenen Batterien kann der Prozess erheblich länger dauern.

HINWEIS: Die Gesamtladedauer der oben beschriebenen Schritte 4.1und 4.2 ist nicht begrenzt.

™

5 benötigt, um eine leere, aber nicht stark entladene und ansonsten unbeschädigte

BEGRENZTE GARANTIE

TecMate (International) N.V., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, gewährt dem ursprünglichen Käufer beim Kauf dieses Produktes diese begrenzte Garantie. Diese begrenzte Garantie ist nicht übertragbar. TecMate (International) übernimmt für drei Jahre ab Verkaufsdatum die Garantie für dieses Batterieladegerät hinsichtlich Material- oder Verarbeitungsfehlern. Sollten solche Fehler auftreten, wird das Gerät nach Ermeßen des Herstellers repariert oder ersetzt. Es ist Sache des Käufers, das Gerät zusammen mit dem Kaufnachweis (siehe "BEACHTUNG) "an den Hersteller oder seinen ermächtigten Vertreter einzuschicken, wobei der Käufer die Transport- oder Portokosten trägt. Diese begrenzte Garantie ist nichtig, wenn das Produkt mißbräuchlich verwendet, unsachgemäß behandelt oder nicht vom Werk oder einem ermächtigten Vertreter repariert wurde. Der Hersteller gewährt außer dieser begrenzten Garantie keinerlei Garantie und schließt ausdrücklich jede implizite Gewährleistung, einschließlich jeglicher Garantie gegen Folgeschäden aus.

DIES IST DIE EINZIGE AUSDRÜCKLICHE BEGRENZTE GARANTIE, UND DER HERSTELLER ÜBERNIMMT KEINERLEI VERPFLICHTUNG GEGENÜBER DEM PRODUKT. IHRE GESETZLICHEN RECHTE SIND NICHT BETROFFEN.

BEACHTUNG: Siehe www.tecmate.com/warranty oder kontaktieren Sie warranty@tecmate.com

OptiMate 5 und die Namen anderer Produkte wie BatteryMate, TestMate und TestMate mini, die in diesen Anweisungen erwähnt werden,sind geschützte Warenzeichen von TecMate International NV.

Mehr Informationen über TecMate Produkten können bei www.tecmate.com gefunden werden.

AUTOMATISCHE DIAGNOSTISCHE LADER VOOR 12V LOODZUURACCU’S VAN 7,5Ah - 120Ah, ZOALS GEBRUIKT IN:

NIET GEBRUIKEN VOOR NiCd, NiMH, Li-Ion OF NIET-OPLAADBARE DROGE CELBATTERIJEN.

Laadsnelheid: 2,5 Ah / uur, herlaadt een accu van 120 Ah in 48 uur. Ingang: 100-240V

Dit apparaat is niet bedoeld voor gebruik door personen (ook kinderen) met fysische, zintuigelijke of mentale beperkingen, of gebrek aan ervaring of kennis, tenzij onder toezicht of met begeleiding betreffende het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Men dient erop toe te zien dat kinderen niet spelen met het apparaat.

VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN:

of vonken in de buurt van accu's.

Ontkoppel de wisselstroomvoeding alvorens de verbinding tussen de accu en de gelijkstroom te maken of te verbreken. Accuzuur is uiterst corrosief. Draag beschermende kledij en oogbescherming en vermijd contact. In geval van contact, onmiddellijk wassen met zeep en water. Controleer of de accu goed stevig in elkaar zit, laat de accu anders door een professional nakijken. Indien de accu gecorrodeerd is, moet u dit schoonmaken met een koperen borstel; vet of vuil verwijdert u met een licht vochtige vod die in detergent werd gedrenkt. Gebruik de lader alleen wanneer de leidingen en koppelstukken in goede en onbeschadigde toestand verkeren. Indien de voedingskabel beschadigd is, moet u deze onmiddellijk door de fabrikant, diens gemachtigde vertegenwoordiger of een erkend atelier laten vervangen om gevaar te vermijden. Bescherm uw lader tegen zuren en zure dampen en tegen vochtige omstandigheden tijdens gebruik en opslag. Schade als gevolg van corrosie, oxidatie of interne kortsluiting wordt niet gedekt door de garantie. Zet de lader tijdens het laden weg van de accu om contaminatie te vermijden of blootstelling aan zuren of zure dampen. Indien de lader horizontaal wordt gebruikt, moet u hem op

VEILIGHEID

een hard en effen oppervlak plaatsen maar NIET op plastic, textiel of leer. Gebruik de bevestigingsgaten in de behuizing om de lader te bevestigen op een geschikt en stevig verticaal oppervlak.

BLOOTSTELLING AAN VLOEISTOFFEN: De lader is ontworpen om oppervlakkige blootstelling aan van bovenaf per

ongeluk gemorste vloeistoffen of lichte regenval te kunnen weerstaan.Het is niet aangeraden om de lader langere tijd hieraan bloot te stellen.De lader beschikt over een langere levensduur indien u deze blootstelling tot een minimum kan beperken.Het falen van de lader door oxidatie, als gevolg van mogelijke penetratie door vloeistoffen in de elektronische componenten, verbindingsstukken of stekker is niet gedekt door de garantie.

AANSLUITING VAN DE ACCU: Er worden 2 onderling vervangbare aansluitsets geleverd, één heeft krokodilklemmen voor

het laden van de accu buiten het voertuig, de andere heeft metalen klepjes met ogen voor permanente aansluiting op de accu en een afsluitbare waterdichte kap op de connector die verbonden wordt met de lader. Dankzij deze set kunt u de lader gemakkelijk en veilig aansluiten om de accu op het voertuig te houden. De herbruikbare waterdichte kap is bedoeld om de connector te beschermen tegen vuil en vocht wanneer de lader niet is aangesloten. Raadpleeg een professionele onderhoudstechnicus voor hulp bij het bevestigen van de metalen oogjes. Zet de connector vast met de waterdichte kap zodat hij geen bewegende delen van het voertuig kan belemmeren en dat de kabel niet geklemd kan raken of beschadigd wordt door scherpe randen. De zekering in de verbindingsset beschermt de accu tegen toevallige kortsluiting doorheen positieve en negatieve geleiders. Vervang gesmolten zekeringen enkel door een gelijkaardige nieuwe zekering van 15A.

DE LADER AANSLUITEN OP DE ACCU

1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken

worden.

2. Indien u een accu in een voertuig met accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: Sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde.

3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of –) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk.

maximum 0,90A. De maximale uitgangsstroom is 2,8A.

BELANGRIJK: LEES DE ONDERSTAANDE INSTRUCTIES

ALVORENS DE LADER TE GEBRUIKEN

Accu's geven EXPLOSIEVE GASSEN vrij - voorkom vlammen

4. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat er een poging ondernomen wordt om de accu te herstellen. Controleer de accu

visueel op mechanische defecten zoals vormverwijding, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u voorzichtig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer u mechanische defecten hebt vastgesteld, maar laat de accu nakijken door een vakman.

5. Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu. Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig

op.

GEBRUIK VAN DE OPTIMATE 5: BEGINNEN MET LADEN

Omwille van de veiligheid zal de uitgang van de OptiMate enkel geactiveerd worden indien er een accu met nog minstens 2V aan wordt gekoppeld. De schakeling analyseert onmiddellijk de toestand van de accu en start de gepaste

laadmodus. Het overeenkomstige lampje voor de laadstatus gaat branden.

De speciale recuperatiemodus van de lader kan niet starten indien gedetecteerd wordt dat de accu nog steeds aangesloten is op de bedrading van een voertuig. Deze levert een lagere elektrische weerstand dan de accu op zich. Indien

de diep ontladen accu niet verwijderd wordt voor recuperatie, zullen noch de accu noch de elektronica van het voertuig schade oplopen.

LEGE VERWAARLOOSDE ACCU'S: Het volgende grondig lezen, in het bijzonder voor relatief kleine accu's voor

gebruik op bromfietsen, grasmaaiers, jetski’s, sneeuwscooters en dergelijke: Een accu die lange tijd diep ontladen blijft,

kan permanente schade ontwikkelen in één of meer cellen. Deze accu's kunnen oververhitten tijdens het laden. Stop het laden onmiddellijk indien de accu onaangenaam heet aanvoelt.

Controleer de temperatuur van de accu tijdens het eerste uur en daarna om het uur. Kijk uit voor ongewone tekenen zoals borrelend of lekkend elektrolyt, een verhoogde activiteit in één cel in vergelijking met andere of een sissend geluid. Indien de accu onaangenaam warm aanvoelt of als u ongewone zaken ziet, ONTKOPPEL DE LADER DAN ONMIDDELLIJK.

ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN:

Om het stroomverbruik op lange termijn te beperken, beschikt de OptiMate 5 over twee omvormcircuits: een vermogensomzetter om de accu op te laden en een extra omzetter om de controlecircuits en het LED-scherm van stroom te voorzien. De vermogensomzetter wordt uitgeschakeld wanneer de lader niet aangesloten is op een accu. Dit resulteert in een stroomopname van minder dan 1,7 W, wat overeenkomt met een stroomverbruik van 0,042 kWh per dag. Als er een accu is aangesloten op de lader is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geschat op 0,060 kWh per dag of minder.

De LEDs hieronder en de desbetreffende paragrafen zijn in de volgorde van het laadprogramma genummerd.

3.1

3.2

1. LED #1 – Contact aan. Deze LED bevestigt de AC stroomtoevoer naar de lader. Lichtintensiteit is laag gedurende de

ECO-stroombesparingsmodus

2. LED #2 toont omgekeerde polariteit - foute aansluiting. Keer om voor correcte aansluiting.

3. Activatie en desulfatatie van diep ontladen, verwaarloosde accu’s

3.1 ACTIVATIE de accuspanning is boven 2V, LED #3 licht op voor bevestiging circuit-activatie.

Bij accu's in een gezonde staat gaat LED #3 meteen uit en laad-LED #4 licht op.

3.2 HERSTEL – bij verwaarloosde accu’s in slechte staat, licht LED #3 op en brandt continu. De spanning is gelimiteerd tot

maximaal 22V terwijl het programma zal trachten een stroom van 400mA aan de accu te leveren.

Indien fase 3 niet beëindigd is na 2 uur, start fase 4 automatisch.

4.1

4.2

4. Laden en ladingcontrole

4.1. LADEN: De BULK-LAADfase (continu LED #4) levert een constante stroom van ongeveer 2,8 Ampère max. aan de accu,

met een spanning tot 14,2 - 14,5V.

4.2. CONTROLE: LED #4 knippert bij controle van het accu-laadniveau. Indien de accu verder moet geladen worden, keert

het programma voor korte periodes terug naar laden om een variabele stroompuls te geven. Deze herhaling gebeurt zo vaak als nodig, tot de stroomtoevoer lager is dan 400mA bij 13,6V (dit toont aan dat de accu zoveel lading heeft aanvaard, als haar grondtoestand toelaat).

Indien LED #4 30 minuten lang heeft geknipperd start fase 5 en het behoud van lading wordt getest.

5. 6. Test van het behoud van lading wisselt om de 30 min. af met accu-onderhoud

LED #5 knippert - Test van het behoud van lading

Bij een goede accu knippert LED #5 tijdens de 30 minuten test. Geen laadstroom. LED #6 vervangt #5 indien de acculading zakt tijdens de test. De rode LED #6 betekent dat de accuspanning na het laden niet gelijk blijft of dat de accu ondanks herstelpogingen niet geladen kon worden. Oorzaak kan een kortsluiting in de accu of een totale sulfatatie zijn. Als de accu nog aangesloten is op het voertuig, kan de rode LED #6 wijzen op een stroomverlies in de bedrading, een slecht contact of stroomvragende accessoires. Een plotselinge stroomafname, zoals het aansteken van de lichten terwijl de lader is aangesloten, kan de accuspanning aanzienlijk doen dalen. Verwijder steeds de accu uit het voertuig, sluit de OptiMate™ opnieuw aan en laat het programma opnieuw zijn werk doen.

LED #5 of #6 brandt continu - automatisch accu-onderhoud

Onderhoud – vlottend laden bij een veilig gelimiteerde spanning van 13,6V en tot 2,8A wordt beschikbaar gesteld om zelfontlading te vermijden. Eender welk LED (#5 knipperend of LED #6 continu) oplichtte aan het einde van de test, zal nu continu branden. De accu kan nu stroom opnemen om zelfontlading te vermijden en om eventueel een laag verbruik te ondersteunen.

Onderhoud en test van het behoud van lading wisselen elke 30min. af tot ontkoppeling van de accu. Het testresultaat wordt telkens vernieuwd.

Precisie van de test van behoud van lading: Deze test geeft een sterke indicatie maar geeft geen definitieve

gegevens over de toestand van de accu die preciezer kan worden bepaald met behulp van een TestMate™mini die 12V-accu's test op het voertuig tijdens het starten evenals de werking van het laadsysteem.

Een accu voor lange periodes onderhouden: De OptiMate zal een niet-defekte accu maandenlang veilig

onderhouden. Minstens om de twee weken moet u controleren of de verbindingen tussen de lader en de accu veilig zijn. In geval van accu's met vuldoppen op elke cel moet u de accu loskoppelen van de lader, het elektrolytenpeil controleren en indien nodig de cellen bijvullen (met gedestilleerd water, NIET met zuur). Sluit daarna opnieuw aan. Bij het hanteren van accu's of het werken in de buurt ervan moet u altijd de bovenstaande VEILIGHEIDSVOORZORGEN naleven.

Laadtijd: De tijd die de OptiMate™5 nodig heeft voor het volledig laden van een lege, maar niet diep ontladen en/of

beschadigde accu, is in grote mate vergelijkbaar met het aantal Ah van de accu. Een 12Ah accu zou niet meer dan 12 uur nodig mogen hebben om tot de spanningsbehoudtest over te gaan. Diep ontladen accu’s zullen meer tijd nodig hebben.

NOTA: De totale laadtijd van bovenvermelde stappen 4.1 en 4.2 is niet beperkt.

BEPERKTE GARANTIE

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen.Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie.

DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED.

NOTITIE: Zie www.tecmate.com/warranty of contacteer warranty@tecmate.com.

OptiMate 5 en de namen van andere producten zoals BatteryMate, TestMate en TestMate mini, die in deze instructies worden vermeld, zijn gedeponeerd handelsmerken van TecMate International NV.

Meer informatie overTecMate productenkanop www.tecmate.com worden gevonden.

CARICATORE AUTODIAGNOSTICO PER BATTERIE 12V PIOMBO-ACIDO DA 7,5Ah - 120Ah, PER:

NON IDONEO PER BATTERIE NiCd, NiMH, Li-Ion O NON RICARICABILI.

Tasso di ricarica: 2,5 Ah / ora, ricarica una batteria da 120Ah in 48 ore. Input: 100-240V

Questo dispositivo non è destinato all'uso da parte di persone (tra cui i bambini) con ridotte capacità mentali, sensoriali o fisiche oppure con una carenza in esperienza e conoscenza, salvo supervisione o istruzioni relative all'uso del dispositivo da parte di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochino con il dispositivo.

AVVERTENZE e NOTE DI SICUREZZA: Le batterie emettono GAS ESPLOSIVI – evitare di produrre fiamme o scintille

vicino alle batterie. Scollegare la corrente CA prima di effettuare connessioni CC/batteria. L’acido delle batterie è

estremamente corrosivo. Indossare indumenti e occhiali di protezione ed evitare il contatto diretto. In caso di contatto accidentale, lavarsi immediatamente con acqua e sapone. Verificare che i poli non siano allentati; in caso contrario portare la batteria da un professionista. Qualora i poli fossero corrosi, pulirli con uno spazzolino a fili di rame; rimuovere il grasso e lo sporco con un panno inumidito con detergente. Azionare il caricatore solo se i conduttori in uscita e in entrata e i connettori sono in buone condizioni e non presentano danni. Qualora il cavo di alimentazione fosse danneggiato, è essenziale farlo sostituire immediatamente dal fabbricante, da un suo agente di servizio autorizzato o da un’officina qualificata, onde evitare possibili pericoli. Proteggere il caricatore da acidi e vapori acidi e dall’umidità sia durante l’uso sia al momento di riporlo. I danni dovuti alla corrosione, ossidazione o corto circuito dei circuiti elettrici interno non sono coperti da garanzia. Distanziare il caricatore dalla batteria durante la carica per evitare la contaminazione o esposizione agli acidi e vapori acidi. Se utilizzato in posizione orizzontale, posizionare il caricatore su una superfici dura e piatta, ma NON su plastica, tessuto o pelle. Servirsi degli appositi fori praticati nella base di appoggio per attaccare il caricatore a una solida e adatta superficie verticale.

ESPOSIZIONE AI LIQUIDI: Se sistemato in posizione orizzontale su una superficie piatta, questo caricatore è progettato in

modo da prevenire danni al circuito elettrico in caso di esposizione a liquidi versati o spruzzati accidentalmente dall’alto. I guasti del caricatore in seguito a ossidazione del pannello di controllo elettronico dovuta a un’eventuale penetrazione di liquido nei componenti elettronici non sono coperti da garanzia. I connettori o le prese non vanno mai esposti alla pioggia o alla neve.

COLLEGAMENTI: Sono disponibili 2 set di collegamenti intercambiabili, uno a morsetti fornito con il caricatore per caricare

la batteria fuori dal veicolo, l’altro in opzione con occhielli in metallo per la connessione permanente ai poli, e un tappo a tenuta stagna richiudibile sul connettore di collegamento al caricatore. Questo set permette un facile e sicuro collegamento del caricatore per la mantenimento della batteria senza rimozione dal veicolo. Il tappo a tenuta stagna richiudibile è progettato per proteggere il connettore dalla sporcizia e dall’umidità quando il caricatore non è collegato. Consultare un professionista per il collegamento degli occhielli metallici ai poli. Assicurare il connettore al tappo a tenuta stagna per evitare che possa interferire con parti semoventi del veicolo o che il cavo sia pizzicato o danneggiato da bordi taglienti. Il fusibile in linea nel set di collegamento a occhielli protegge la batteria da cortocircuiti accidentali fra i conduttori positivo e negativo. Sostituire i fusibili bruciati solo con fusibili nuovi similari da 15A.

CONNESSIONE DEL CARICABATTERIE ALLA BATTERIA

1. Scollegare l'alimentazione CA prima di effettuare o di eliminare delle connessioni alla batteria/CC.

2. Se si carica la batteria del veicolo con i morsetti della batteria, prima di effettuare le connessioni verificare che i morsetti

della batteria possano essere posizionati in modo sicuro e protetto, distanti da cavi e tubi metallici circostanti o dal telaio. Eseguire le connessioni procedendo come segue: collegare innanzitutto il terminale della batteria non collegato al telaio (solitamente positivo), quindi collegare l'altro morsetto della batteria (solitamente negativo) al telaio, mantenendo le distanze dalla batteria e dalla linea del combustibile. Scollegare sempre nella sequenza contraria.

3. Quando si carica una batteria smontata dal veicolo utilizzando i morsetti della batteria, posizionare quest'ultima in una zona ben ventilata. Collegare il caricabatterie alla batteria: morsetto ROSSO a terminale POSITIVO (POS, P o +) e morsetto NERO a terminale NEGATIVO (NEG, N o -). Verificare che le connessioni siano salde e sicure. Un buon contatto è fondamentale.

4. Se la batteria è molto scarica (e probabilmente solfatizzata), rimuoverla dal veicolo e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Effettuare un'ispezione visiva della batteria per

rilevare la presenza di eventuali difetti meccanici, quali una scatola curvata o incrinata, oppure segni di perdite di

massimo 0,90A. La tensione massima è 2,8A.

IMPORTANTE: LEGGERE ATTENTAMENTE LE SEGUENTI ISTRUZIONI

PRIMA DI UTILIZZARE IL CARICATORE

SICUREZZA

elettroliti. Se la batteria presenta tappi per riempimento e le placche nelle celle sono visibili dall'esterno, esaminare attentamente la batteria per cercare di stabilire se alcune celle hanno un aspetto diverso dalle altre (ad esempio, se presentano del materiale bianco tra le placche o se le placche sono in contatto tra loro). Qualora vengano rilevati difetti meccanici, non cercare di ricaricare le batterie, ma sottoporle a una verifica da parte di esperti.

5. Se la batteria è nuova, prima di procedere alla connessione del caricabatterie, leggere attentamente le istruzioni di sicurezza e di funzionamento del produttore della batteria. Ove necessario, attenersi scrupolosamente alle istruzioni di riempimento di acido.

USO DI OPTIMATE 5: INIZIO DI CARICA

Per motivi di sicurezza, OptiMate attiva la carica solo se collegato a una batteria che conserva almeno 2V, per cui il

circuito diagnostica la condizione della batteria e avvia il modo di carica adeguato accendendo i corrispondenti LED che indicano lo stato dell’operazione di carica.

Il modo ‘recupero speciale’ non può essere avviato se il caricatore rileva che la batteria è ancora collegata a un circuito del veicolo che presenta una resistenza elettrica inferiore a quella della batteria da sola. Tuttavia, anche qualora la

batteria scarica non fosse rimossa per l’operazione di recupero, né la batteria né i componenti elettronici del veicolo saranno danneggiati.

BATTERIE ESTREMAMENTE SCARICHE / TRASCURATE: Prestare particolare attenzione a quanto segue,

particolarmente importante per batterie relativamente piccole come quelle utilizzate nei motocicli, trattorini, jet-ski, snowmobile e simili: Una batteria lasciata molto scarica per un lungo periodo può sviluppare danni permanenti in una o più

celle. Tali batterie potrebbero surriscaldarsi sotto carica ad alta tensione. Arrestare immediatamente il caricamento di qualsiasi batteria che risulti surriscaldata al tatto.

Monitorare la temperatura della batteria durante la prima ora, e a ogni ora successiva. Fare attenzione a segnali isoliti: bolle o perdita di elettrolite, attività più intensa in una cella rispetto alle altre, sibili. In qualsiasi momento, se la batteria risulta troppo calda al tatto o se si notano segnali insoliti, SCOLLEGARE IMMEDIATAMENTE IL CARICATORE.

MODALITÀ ECOLOGICA DI RISPARMIO ENERGETICO QUANDO IL CARICABATTERIE È COLLEGATO ALL'ALIMENTAZIONE CA:

convertitori: un convertitore di alimentazione per caricare la batteria e un convertitore ausiliare per alimentare i circuiti di controllo e il display dei LED. Il convertitore di alimentazione viene disattivato quando il caricabatterie non è collegato ad alcuna batteria e consente un assorbimento di alimentazione molto limitato, inferiore a 1,7 W, pari a un consumo energetico di 0,042 kWh al giorno. Quando una batteria viene collegata al caricabatterie, il consumo energetico dipende dalla domanda di corrente elettrica della batteria e della circuiteria elettronica/del veicolo connessa. Dopo aver caricato la batteria e una volta portato il programma di carica in modalità di carica di mantenimento a lungo termine (per mantenere la batteria carica al 100%), si stima che il consumo energetico totale sarà pari o inferiore a 0,060 kWh al giorno.

Le indicazione LED di seguito riportate ed i relativi testi appaiono nell'ordine di sequenza logica del programma.

per ridurre il consumo di energia sul lungo termine, OptiMate 5 si avvale di due circuiti di

3.1

3.2

1. LED #1 - Accensione. Questo LED conferma l’alimentazione CA al caricabatterie. L'intensità della luce è bassa

durante il MODO DI RISPARMIO ENERGETICO.

2. LED #2 Indica la polarità inversa , collegamenti errati. Correggere per attivare l’uscita.

3. Attivazione - recupero di batterie molto scariche - solfatate

3.1 ATTIVAZIONE – se la tensione della batteria è sopra 2V, il LED #3 si illumina brevemente per confermare l’attivazione

del circuito. Per batterie in buona condizione, il LED #3 si spegne immediatamente e il LED di CARICA #4 si accende.

3.2 RECUPERO – per le batterie

viene aumentata fino a 20V, ma l’intensita di corrente (A) è limitata ad un valore basso e sicuro. Se lo stadio 3 non ha terminato entro 2 ore, lo stadio 4 si attiva automaticamente.

trascurate con funzionamento deficiente, il LED #3 acceso costantemente. La tensione

4.1

4.2

4. Carica e verifica della carica

4.1 CARICA: La fase di CARICA PRINCIPALE (LED giallo #4 costante) eroga una corrente costante di circa 2,8 Ampère max.

nella batteria,

4.2 VERIFICA: Il LED #4 lampeggia mentre il circuito verifica il livello della carica. Se la batteria richiede più corrente, il

programma ritorna alla fase di CARICA durante brevi periodi per trasferire una carica ad impulsi variabili alla batteria. Questo processo puo’ accadere tante volte quante ne sono necessarie per ridurre la richiesta di corrente della batteria al di sotto dei 400mA a 13,6V (questa richiesta è costante in una batteria che abbia assorbito tanta carica quanta il proprio stato ne consenta). Dopo 30 minuti di lampeggio continuo (o se le fasi 3 + 4 non si sono conclusi in 48 ore), inizia la fase successiva di prova e di carica.

fino a una tensione di 14,2 – 14,5 V.

5. 6. I periodi di prova si alternano ogni 30’ con le fasi di mantenimento

LED #5 lampeggiante - periodi di prova.

Batteria OK: Il LED #5 (VERDE) lampeggia durante la prova di 30’. NESSUNA CORRENTE DI CARICA. Il LED #6 possono sostituire il LED #5 se la tensione cade durante la prova di tenuta. Il LED rosso (#6) significa che, dopo essere stata caricata, la tensione della batteria non è abbastanza stabile o che malgrado i tentativi di recupero, la batteria é irrecuperabile. Ciò può essere dovuto ad un difetto della batteria quale: una cella in cortocircuito o una eccessiva solfatazione. Nel caso di una batteria ancora collegata al veicolo, il LED rosso (#6) può segnalare una perdita di corrente tramite un circuito deteriorato, un carico che rimane collegato,o la presenza di accessori che assorbono troppa corrente. Un consumo anomalo, come ad esempio i fari che vengono lasciati accesi, può indurre la tensione della batteria a calare significativamente. Rimuovere quindi la batteria dal veicolo e ricollegarla all’OptiMate™5 per permettare che effettui un nuovo ciclo di carica.

LED 5 o 6 fissi - mantenimento automatico della batteria

Mantenimento / carica “galleggiante” ad un limite di tensione sicura di 13,6 V e fino a 2,8 A è disponibile per contenere l’autoscarica. Qualunque sia il LED (#5 o 6) che lampeggia, durante, o alla fine della prova di tensione di 30

minuti, ora è acceso costantemente! (MANTENIMENTO). La batteria può assorbire la corrente sufficiente per contenere la propria autoscarica, e, se montata sul veicolo, per sostenere i carichi ad essa collegati. I periodi di prova e di

mantenimento continuano ad alternarsi ogni 30’ finche’ la batteria rimane collegata. Il risultato della prova è aggiornato dopo ogni prova.

Precisione del test di ritenzione della tensione: Questo test è fortemente indicativo delle condizioni della batteria

ma non necessariamente definitivo. durante l’avviamento, nonché il funzionamento del sistema di carica.

Si Può effettuare un test più preciso con un TestMate™ mini che testa le batterie da 12V

Mantenimento di una batteria per periodi prolungati: L'OptiMate manterrà una batteria di cui lo stato di base è

buono, senza rischio durante parecchi mesi. Verificare almeno ogni due settimane che i collegamenti fra il caricatore e la batteria siano sicuri e, nel caso di batterie con tappi di riempimento per ogni cella, scollegare la batteria dal caricatore, controllare il livello dell’elettrolite, e se necessario rimboccare (con acqua distillata, NON acido), quindi ricollegare. Nel manipolare le batterie o in vicinanza di esse, rispettare sempre le AVVERTENZE DI SICUREZZA sopra riportate.

Tempo di carica: Il tempo richiesto dal OptiMate

uguale approssimativamente alla capacita’ di amperora (Ah) della batteria. Così, per una batteria di 12Ah dovrebbero occorrere circa 12 ore per giungere alla fase di controllo di autoscarica (punto 5). Le batterie estremamente scariche possono invece necessitare di un tempo significativamente più lungo. NOTA: Il periodo di carica totale dai punto 4.1 e 4.2 non è limitato.

™

5 per completare la carica di una batteria non particolarmente scarica è

GARANZIA LIMITATA

TecMate (International) S.A., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e’ trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra’ riparato o sostituito a discrezione dell’Azienda. Sara’ obbligo dell’acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e’ nulla se il prodotto e’ maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti.

QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI.

NOTA: Vede www.tecmate.com/warranty o contattate warranty@tecmate.com

OptiMate 5 ed i nomi degli altriapparecchi citati in questo testo come BatteryMate, TestMate e TestMate mini, sono marchi registratii di TecMate International SA.

Si può trovare più informazione sui prodotti di TecMate da www.tecmate.com.

AUTOMATISK LADDARE MED DIAGNOSFUNKTION FÖR 12 V BLY/ SYRA-BATTERIER FRÅN 7,5Ah - 120Ah, SOM BLAND ANNAT I:

ANVÄND INTE MED NiCd-, NiMH-, Li-Ion- ELLER EJ UPPLADDNINGSBARA BATTERIER.

Laddningstakt: 5 Ah/tim; laddar ett 120 Ah batteri på 48 timmar. Försörjning: 100-240 V

Den här apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som saknar erfarenhet och kunskap, såvida de inte hålls under uppsikt eller instrueras om hur apparaten används av en person som ansvarar för deras säkerhet. Håll barn under uppsikt för att se till att de inte leker med apparaten.

SÄKERHETSFÖRESKRIFTER och ANMÄRKNINGAR: Batterier avger explosiva gaser – undvik öppen låga eller

gnistor i närheten av batterier. Koppla från nätströmförsörjningen innan du upprättar eller avbryter likströms- eller

batterianslutning. Batterisyra är starkt frätande. Använd skyddskläder och ögonskydd och undvik kontakt. Skölj omedelbart med tvål och vatten vid kontakt av misstag. Kontrollera att batteriets poler inte är lösa. Låt granska batteriet av en fackman om så är fallet. Rengör batteripolerna med en kopparborste om de är korroderade. Rengör dem med en trasa fuktad med rengöringsmedel om det är fett eller smuts på dem. Använd laddaren endast om in- och utgående sladdar och kontaktdon är i gott och oskadat skick. Är den ingående sladden skadad måste den för att undvika skada snarast bytas av tillverkaren, av denne godkänd underhållspersonal eller av behörig verkstad. Skydda laddaren från syra och syraångor och från fukt och fuktiga förhållanden, såväl under bruk som under förvaring. Skada som uppstår på grund av korrosion, oxidering eller inre kortslutning täcks inte av garantin. Undvik förorening genom eller exponering för syra och syraångor genom att hålla laddaren på avstånd från batteriet under laddning. Ställ laddaren på en fast plan yta, men INTE på plast, textil eller läder, om den används vågrätt. Använd de fästhål som finns i botten av omslutningen för att fästa laddaren vid lämplig lodrät yta.

EXPONERING FÖR VÄTSKOR: När denna laddare placeras på en plan yta eller väggmonteras är den konstruerad för att

förhindra skador på elektroniska styrkretsar på grund av att vätska av misstag spills eller stänks på höljet uppifrån. Fel på laddaren på grund av oxidation på det elektroniska styrkortet till följd av att vätska eventuellt trängt in i de elektroniska komponenterna täcks inte av garantin. Exponera aldrig kontaktdon eller kontakter för regn eller snö.

BATTERIANSLUTNINGAR: Det finns två utbytbara uppsättningar anslutningar. Med batteriet levereras en uppsättning

batteriklämmor för att ladda batteriet utanför fordonet. Med den extra anslutningsuppsättningen följer ögleklämmor av metall för bestående anslutning till batteripolerna och ett återförslutbart vattentätt lock till kontaktdonet som ansluts till laddarens utgångskabel. Denna uppsättning anslutningar gör det möjligt att enkelt och säkert ansluta laddaren och ha batteriet kvar i fordonet. Det återförslutbara vattentäta locket är konstruerat för att skydda kontaktdonet från smuts och fukt när laddaren inte är ansluten. Samråd med en fackman för att få hjälp med att ansluta metallöglorna till batteripolerna. Fäst kontaktdonet med

SÄKERHET

det vattentäta locket så att det inte kan komma i vägen för någon rörlig del i fordonet eller klämmas fast eller skadas av skarpa kanter. Den integrerade säkringen i ögleanslutningen skyddar batteriet mot kortslutning av misstag genom att batteriets positiva och negativa poler kommer i kontakt med varandra. Säkring som har löst ut ska bytas mot motsvarande ny säkring märkt 15 A.

ANSLUTA LADDAREN TILL BATTERIET

1. Koppla ifrån spänningsförsörjningen (växelström) innan du ansluter eller lossar likströms- eller batterianslutningar.

2. När ett batteri laddas i fordonet med batterikabelskor, måste du innan du ansluter, kontrollera att batteriklämmorna kan

placeras säkert och att de inte vidrör omkringliggande ledningar, metallrör eller chassiet. Anslut i följande ordning: Anslut först till den batteriklämma som inte är ansluten till chassiet (normalt positiv), anslut sedan den andra batteriklämman (normalt negativ) till chassiet på ett tillräckligt avstånd från batteriet och bränsleledningar. Lossa alltid anslutningarna i motsatt ordningsföljd.

3. När ett batteri ska laddas utanför fordonet med batteriklämmorna måste det placeras i ett utrymme med god ventilation. Anslut laddaren till batteriet: Anslut den RÖDA klämman till PLUS-polen (POS, P eller +) och den SVARTA klämman till MINUS-polen (NEG, N eller –).Kontrollera att anslutningarna sitter korrekt och säkert. God kontakt är viktigt.

4. Om batteriet är djupurladdat (och eventuellt sulfaterat) måste det demonteras ur fordonet och kontrolleras, innan det ansluts till laddaren för återhämtning. Kontrollera batteriet visuellt för att upptäcka mekaniska defekter som utbuktningar eller sprickor samt tecken på elektrolytläckor. Om batteriet har påfyllningslock och man kan se plattorna i cellerna utifrån

max 0,90 A. Högsta utmatningsström: 2,8A.

VIKTIGT: LÄS NEDANSTÅENDE ANVISNINGAR

INNAN DU BÖRJAR ANVÄNDA LADDAREN

måste batteriet undersökas noga för att avgöra om någon cell verkar annorlunda än de andra (t.ex. vitt material mellan plattorna, plattorna rör vid varandra). Ladda inte batteriet om det är mekaniskt skadat. Låt en fackhandlare kontrollera det.

5. Om batteriet är nytt: Läs batteritillverkarens instruktioner om säkerhet och drift noga innan laddaren ansluts till batteriet. Läs och följ instruktionerna för påfyllning av syra (om tillämpligt).

ANVÄNDA OPTIMATE 5: GÅ VIDARE TILL LADDNING

Av säkerhetsskäl aktiveras utmatningen från OptiMate bara om ett batteri som har kvar minst 2 V ansluts. Därefter gör

kretsen omedelbart en diagnos av batteriet, aktiverar lämpligt laddningsläge och respektive LED för laddningsstatus tänds.

Laddarens särskilda återställningsläge kan inte användas om det känner av att batteriet fortfarande är anslutet till en fordonskrets som i själva verket ger lägre elektriskt motstånd än batteriets eget. Men om det mycket urladdade batteriet

avlägsnas för att återställas skadas varken batteri eller fordonet elektronik.

MYCKET URLADDADE MISSKÖTTA BATTERIER: Var särskilt uppmärksam på nedanstående. detta är särskilt

viktigt för relativt små batterier, som de som används till motorcyklar, åkklippare, vattenskotrar, snöskotrar och liknande: Ett batteri som får stå mycket urladdat under längre tid kan få bestående skador på en eller flera celler. Sådana

batterier kan bli överhettade under laddning med höga spänningar. Avbryt laddningen av batteriet omedelbart om det blir för varmt för att kunna beröras.

Övervaka batteriets temperatur under den första timmen och därefter varje timme. Var uppmärksam på om något ovanligt förekommer, som bubblande eller läckande elektrolyt, högre aktivitet i en cell än i andra eller väsande ljud. LADDAREN SKA OMEDELBART KOPPLAS IFRÅN OM BATTERIET blir för varmt för att beröra eller om du ser tecken på något onormalt.

STRÖMSPARLÄGE NÄR LADDAREN ÄR ANSLUTEN TILL VÄXELSTRÖMSFÖRSÖRJNING: För att reducera

långvarig spänningsförbrukning har OptiMate 5 två omvandlarkretsar: En strömomvandlare som laddar batteriet och en omvandlare som driver styrkretsar och lysdioder. Strömomvandlaren inaktiveras när laddaren inte är ansluten till ett batteri vilket ger en förbrukning på mindre än 1,7 W vilket motsvarar en effektförbrukning på 0,042 kWh per dag. När ett batteri ansluts till laddaren, beror effektförbrukningen på erforderlig effekt för batteriet och det anslutna fordonet eller de elektroniska kretsarna. När batteriet har laddats och laddningsprogrammet aktiverar läget för långfristig underhållsladdning (så att batteriet laddas till 100 %), uppgår den totala effektförbrukningen till ca 0,060 kWh eller lägre per dag.

Med hänvisning till LED indikeringarna nedan och relaterade klausuler. Dessa kommer i den ordning som programmet anger.

3.1

3.2

4.1

4.2

1. LYSDIOD #1 - Ström på. Denna lysdiod bekräftar AC-strömförsörjning till laddaren. Indikeringens intensitet är låg

under ENERGISPARLÄGE.

2. LYSDIOD #2 - Indikerar omvänd polaritet - fel utgångar anslutna. Byt plats för att aktivera utmatningen.

3. Kretsaktivering och återställning av helt urladdade och försummade batterier

3.1 AKTIVERING - Om batterispänningen är över 2 V lyser lysdiod #3 kortvarigt för att bekräfta att kretsen är aktiverad.

För batterier med ett gott tillstånd slocknar lysdiod #3 omedelbart och laddningslysdiod #4 tänds.

3.2 ÅTERSTÄLLNING - För

begränsad till ungefär 20 V under upp till det ögonblick när den automatiska kretsen bedömer att batteriet kan klara det normala laddningsprogrammet. Om steg 3 inte har avslutats efter 2 timmar aktiveras steg 4 automatiskt.

försummade batterier i dåligt tillstånd tänds lysdiod #3 och lyser ihållande. Är spänningen

4. Laddning och laddningsbekräftelse

4.1 LADDNING: Steget BULKLADDNING (fast sken lysdiod # 4) levererar en konstant ström på ungefär 2,8 A maximum till

batteriet,

4.2 VERIFIERING: LYSDIOD #4 blinkar medan kretsen verifierar batteriets laddningsnivå. Om batteriet kräver ytterligare

upp till 14,2 - 14,5 Volt.

laddning

programmet återgår till LADDNING under korta perioder och levererar korta pulser av ström till batteriet. Dessa återgångar kan förekomma så många gånger som krävs för att reducera batteriets strömbehov till under 400 mA vid 13,6 V (vilket är konsekvent med ett batteri som har accepterat lika mycket laddning som dess grundläggande tillstånd tillåter). När lysdiod #4 har blinkat kontinuerligt under 30 minuter (eller om steg 3 + 4 inte har avslutats

inom 48 timmar) aktiveras steg 5 och ett spänningsbehållningstest börjar.

5. 6. Spänningsbehållningstest som alternerar halvtimmesvis med batteriunderhåll

Blinkande LED #5 - Spänningsbehållningstest

För ett bra batteri blinkar lysdiod #5 under hela testet på 30 minuter. INGEN LADDSTRÖM. Om #6 blinkar kan detta vara en ersättning för #5 om batterispänningen sjunker under tester. Den röda lysdiod #6 innebär att batteriets spänning inte bibehålls efter laddningen eller att batteriet inte går att återställa trots att återställningsförsök har gjorts. Detta kan bero på en defekt i själva batteriet, till exempel en kortsluten cell eller total sulfatering eller också, om batteriet fortfarande är inkopplat i fordonets elsystem, kan den röda lysdioden #6 signalera en förlust av ström på grund av slitna ledningar eller en skadad strömbrytare eller kontakt respektive tillbehör i elsystemet som förbrukar ström. En plötslig last, till exempel om strålkastaren tänds när laddaren är ansluten, kan också få batterispänningen att sjunka kraftigt. Ta alltid bort batteriet från fordonet, anslut OptiMate™ igen och låt den arbeta igenom sitt program en gång till.

Fast för LED #5 eller 6 - Automatiskt batteriunderhål

Underhåll - flytande laddning på en säker spänningsgräns på 13,6 V och upp till 2,8 A är tillgänglig för att motverka självurladdning. Av lysdioderna #5/6 som blinkade i slutet av TESTET med fast sken. Batteriet kan dra ström vid behov för att stödja mindre laster och för att motverka självurladdning. Perioderna för underhåll och spänningsbehållningstest fortsätter alternerande halvtimmesvis tills batteriet kopplas bort. Testresultatet uppdateras under varje efterföljande test.

Test för noggrannhet av spänningsretention: Detta test ger en stark indikation, men utgör inte nödvändigtvis något

slutgiltigt test av batteriets skick. Detta kan bättre fastställas med hjälp av en TestMate™mini, som testar 12 V-batterier på fordon under igångdragning och drift av laddningssystemet.

Underhåll av ett batteri under längre tid: OptiMate underhåller ett batteri vars grundförutsättning är bra, utan några

riskerar under flera månader. Kontrollera minst varannan vecka att anslutningarna mellan laddare och batteri är säkra och – för batterier med påfyllnadslock till varje cell – koppla loss batteriet från laddaren, kontrollera elektrolytnivån och fyll vid behov på cellerna (med destillerat vatten, INTE syra) och anslut det åter. Följ alltid ovanstående säkerhetsföreskrifter vid hantering av batterier och i deras närhet.

Laddningstid: Den tid som krävs för OptiMate

batteri som i övrigt är oskadat är i grova drag lika med batteriets Ah-klass vilket innebär att ett batteri på 12 Ah inte bör kräva mer än 12 timmar för att komma fram till självurladdningskontrollen (§ 5). Helt urladdade batterier kan kräva avsevärt längre tid. ANMÄRKNING: Den totala laddningstiden för steg 4.1 och 4.2 ovan inte begränsas.

™

5 för att slutföra en laddning av ett urladdat med ett inte väldigt urladdat

INSKRÄNKT GARANTI

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, utfärdar denna garanti till den ursprungliga köparen av produkten. Garantin kan inte överlåtas. Denna batteriladdare har av TecMate (International) försetts med en garanti som gäller i tre år från och med det datum den köpts hos en återförsäljare. Garantin omfattar materialfel och tillverkningsfel. Om något av nämnda fel upptäcks kommer enheten att repareras eller bytas ut enligt tillverkarens önskemål. Köparen måste överlämna enheten tillsammans med ett köpebevis (se "NOTERA") och förbetalda transport- eller portokostnader till tillverkaren eller en auktoriserad återförsäljare. Garantin gäller inte om produkten används felaktigt eller vårdslöst. Den gäller heller inte om produkten reparerats av någon annan än tillverkaren eller en auktoriserad återförsäljare. Denna garanti är den enda giltiga och den omfattar inga implicerade garantikrav, inklusive garantikrav för följdskador.

DETTA ÄR DEN ENDA GÄLLANDE GARANTIN OCH TILLVERKAREN VARKEN ÅTAR SIG ELLER AUKTORISERAR NÅGON ANNAN ATT ÅTA SIG ELLER UPPRÄTTA NÅGRA SKYLDIGHETER GENTEMOT PRODUKTEN FÖRUTOM DENNA GARANTI. DINA LAGLIGA RÄTTIGHETER PÅVERKAS INTE.

NOTERA: Se www.tecmate.com/warranty eller kontakta warranty@tecmate.com

OptiMate 5 och namnger av andra produkter som nämns i dessa anvisningar liksom BatteryMate, TestMate och TestMatemini, är registreringsvarumärken av TecMate International NV.

Mer information på TecMate produkter kan finnas på www.tecmate.com.

MOUNTING NOTICE NOTICE DE MONTAGE NOTA PARA EL MONTAJE NOTA DA MONTAGEM WANDMONTIERUNG MUURBEVESTIGING NOTA DI MONTAGGIO VÄGGMONTERING

2m (6ft) max.

 4,5mm (1/6")

L +20mm (+4/5")

2m (6ft) + SAE-73 (2,5m / 8ft) = 4,5m (14ft) max. for North America: EXTEND by a further 15ft with SAE-73 STD or WP

SAE-73

Discover our full range of accessories at

optimate1.com

Entdecken Sie unser komplettes Zubehörsortiment auf optimate1.com

Découvrez notre gamme complète d’accessoires sur optimate1.com

Ontdek ons volledig gamma toebehoren op

optimate1.com

Descubra nuestra gama completa de accesorios en optimate1.com

Descubra toda a nossa gama de acessórios em optimate1.com

Scoprite la nostra gamma completa di accessori su optimate1.com

Se vårt kompletta sortiment av tillbehör på

optimate1.com

TecMate Optimate5 User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
