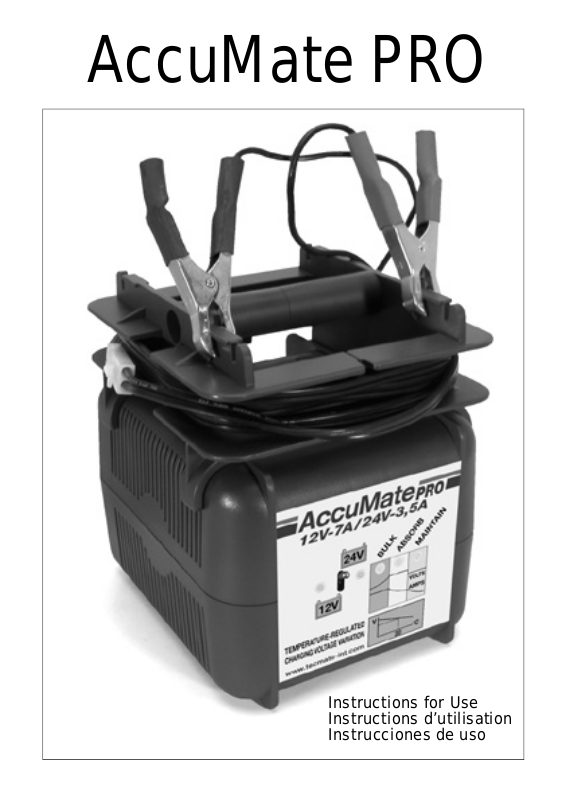

AccuMate PRO
Instructions for Use Instructions d’utilisation Instrucciones de uso
AccuMate PRO
OPERATING INSTRUCTIONS
IMPORTANT : Read completely before use.
IMPORTANT ! If the charger has a charging output selector switch to select for 12V batteries (which have 6 cells) or 24V batteries (which have 12 cells), IT IS ESSENTIAL TO ENSURE THAT THE SELECTOR SWITCH IS CORRECTLY POSITIONED ACCORDING TO THE VOLTAGE OF THE BATTERY TO BE CHARGED BEFORE THE CHARGER IS CONNECTED TO IT. If not sure, contact the battery supplier for advice before connecting the charger.
WARNING! Connecting a battery without ensuring that the charging output selection is appropriate to the nominal battery voltage may cause a hazard resulting in the production & accumulation of dangerous explosive gases as well as the overheating and potential destruction or even the explosion of the battery. THIS COULD RESULT IN SERIOUS PERSONAL INJURY OR EVEN DEATH.
CARE : Protect your charger & it’s leads,connectors,fuse holders,fuses & terminations from contamination by acids and fluids, from exposure to damp and humidity, and from physical and accidental damage. Any damage to the unit, its leads or accessory parts resulting from such contamination, exposure or damage is NOT covered by warranty,both during use and in storage.
CONNECTIONS: An additional fused cordset is supplied with eyelets for direct connection to battery terminals and a polarized push connector for connection to battery charger.Consult a professional service agent to permanently connect the cordset to the battery in the vehicle.Ensure that it is positioned and restrained in such a way that it does not impede operation of any moving part of the vehicle and will not cause any danger of electrical short circuit during the normal use of the vehicle.Protect the polarized connector from ingress of grime and dirt.Before connecting the polarized connector to the battery charger,ensure that : the vehicle is stationary and not operational; all accessories in the vehicle are switched off; the polarized connector is completely dry and free of grime and dirt, and the battery charger is not connected to AC mains power. battery in case of an accidental Should the fuse for any reason blow,have the cordset carefully checked and replace if necessary.Replace a blown fuse only with a fuse of identical rating and type. If intending to charge using the battery clips,first disconnect and remove the battery from the vehicle and place in a well­ventilated area.Ensure that the polarised 2-pin connector is situated away from the battery. Prevent ingress of grime and dirt to the 2-pin connector. If in any doubt concerning any of the above instructions, consult a professional service agent for assistance. Other specialised connection accessories are available as options.Ask your dealer for details.
TEMPERATURE:
regulation,and the surrounding ambient temperature,according to which it varies its charging output voltage parameters. Should the internal temperature rise excessively due to restricted ventilation or extreme ambient conditions,the charging output will be reduced automatically until the internal temperature has stabilised at a safe level.Some models of this charger have a built-in cooling fan.Should the fan be jammed or out of order, the charger will be disabled and should be sent to a service agent for checking and repair.The charging output voltage parameters are increased or decreased according to decreases or increases respectively in the monitored ambient temperature,the nominal voltage parameters for each stage of charging being set at a 20°C (68°F) datum.On removal of the ambient temperature sensor which is plugged in at the rear of the charger,the voltage parameters will revert to their default settings as enumerated in the «Charging Procedure» text below. For more exacting applications,the standard plug-in sensor can be removed and replaced by an optional 2m long probe whose NTC thermistor tip when taped to the battery casing affords precise monitoring of the actual battery temperature for optimum voltage management.Order reference AMPROTPRO2.
FUSES:
to making/breaking battery connections or accidental short-circuiting, are suppressed though not necessarily totally absent.In addition the charger is protected by several fuses,located both externally and internally.A fuse at the AC input protects against mains input disturbances.To replace this fuse,use a suitable coin or screwdriver to twist open the fuse cover.An internal fuse protects against possible cooling fan malfunction.A thermal fuse acts as final protection against transformer burn-out.Do not attempt to replace internal fuses, send the charger to an authorised service agent.Should the input protection fuse blow, check the input power cable and plug for damage or wear.
Replace any burnt fuse only with a new fuse of identical type and rating.
The charger is electronically protected against short-circuited output and inverted connections,and sparks due
The fuse in the cordset is intended to protect against overheating of the cordset and/or the
short across the cordset wires.The charger is itself electronically protected against this.
This charger monitors both it’s own internal temperature,which it limits automatically by current
2
LED indicator information panel
Power on,
POWER
24V
24V battery selection
(yellow) (green) (green)
Power on,
12V battery
selection
Models without 12/24V selection switch have no 24V selection LED.
12V
Bulk charging
stage
Absorption stage
to assure
full charge
Float charge mode.
Battery charged
and ready
Charging procedure
1)
For chargers with 12V/24V selectable output first make sure whether the battery to be charged is a 12V battery (6 cells) or a 24V battery (12 cells or 2 x 12V batteries connected in series) and place the small charging out­put voltage selection switch in the correct position, refer to the above panel. It is essential to do this before making any battery or AC mains connections.Consult a specialist if unsure.
2) Distance the charger from the battery as far as reasonably possible to avoid any possible acid vapour damage to the
charger.Connect the charger to the battery :RED clamp to POSITIVE (POS, P,+) terminal and BLACK clamp to NEGATIVE (NEG,N,-) terminal.
3)
Connect the charger to a mains supply socket providing AC supply of 110 to 120V. The «POWER ON» LED (this LED serves also as the charging output voltage selection for the 12V/24V model) should illuminate.If not, check your AC supply connections.
4) Once all connections are correct,the yellow «BULK» charging LED should light, even if only briefly, together with the «POWER ON» LED.When the battery is close to being fully charged, the green ABSORB LED will light.A battery already fully charged or badly sulfated or damaged when connected will cause the green «MAINTAIN» LED to light immediately when the charger is activated. NOTE:If the battery connections are inverted,or if the initial battery voltage is below 2V for a 12V battery or below 4V for a 24V (or 2 x 12V series connected) battery,charging will not start and only the «POWER ON» LED will light.Otherwise,for as long as the charger is connected to AC supply and battery,the status and condition will be indicated by a LED as per panel above.
5)
The charger will automatically charge, then maintain the battery very close to fully charged unless the battery is defective.During the BULK CHARGING cycle («BULK» LED) the battery is charged at the maximum constant current output until the monitored voltage rises to 14,4V (at 20°C or 68°F) for 12V charging,or 28,8V for 24 Volts.The «ABSORB» LED now lights and charging then changes automatically to ‘float’ mode,with the voltage limited at 14,4V (12V charging),or 28,8V (24V),so that the continuously monitored current will gradually reduce.When the current falls to a sixth of the rated charging current,the charging voltage is then limited to 13,7V (at 20°C or 68°F) for 12V charging,(27,4V for 24V) and the «MAINTAIN» LED will indicate the battery is ready for use. For as long as the charger remains connected it will continue to maintain the battery with a charge voltage limited at 13,7V (27,4V for 24V),thus allowing the battery to draw a small current to compensate for any slight discharge,whether self-discharge or due to any alarm system or other current loss in the vehicle or other circuit.
6)
Should any factor place a load on the battery such that the battery’s need for charging exceeds a sixth of the rated current,the circuit will automatically revert to the «ABSORB» cycle.The maximum constant current will be applied if the battery voltage reduces below the constant voltage parameters set for the «ABSORB» cycle.The charging program will again proceed to the «MAINTAIN» cycle once the current reduces below a sixth of the maximum current.
7) Disconnect the AC mains before disconnecting the battery connections.The circuit will instantly disable the charging output on disconnection of the battery,in any event.
8) Refer to the following section on application hints and interpretation of LED indications to obtain the most effective use of this advanced charger.
APPLICATION HINTS AND INTERPRETATION OF ‘LED’ INDICATIONS OF BATTERY STATUS
General hints:
operation and that have not been damaged through extended non-use,physical misuse or internal defects. Non-use of a battery for an extended period during which the battery is left to self-discharge without being re-charged causes internal chemical change (‘sulfation’) which may be irreversible. Failure to maintain the correct electrolite levels within batteries requiring occasional topping up with distilled water is also likely to result in irreversible battery damage. All unused batteries will maintain their charge best when stored in a cold or cool environment (but do not freeze). The warmer the surroundings the faster the battery will self-discharge.
this charger has been designed to charge lead-acid batteries that have been discharged during normal
3
1) Once you have connected the charger to your battery,LEAVE it connected for the maximum time given for the battery size in the table below,OR,until you observe a steady MAINTAIN LED indication.If you do not know the rated capacity of the battery,use the category indications in the table (see § 9).In most cases recharging of a discharged battery is indicated by a steady BULK charging LED for not more than the «maximum» time indicated in the table,followed by the ABSORB LED,and finally by a steady MAINTAIN LED. When the steady green MAINTAIN LED indicates,you can safely the battery connected to the charger for longer than the «maximum» time indicated below,however, unless a steady MAINTAIN indication is observed, there may well be some defect or problem within the battery, in which case there is no point in leaving it connected any longer.
2) No LED indication at all when the charger is connected to mains, switched on, and connected to the battery: see «Charging Procedure», clause 3.
3) Only the POWER ON LED is indicating:see «Charging Procedure» clause 4.
4) Steady BULK mode LED indication : LEAVE connected for up to the «maximum time» given below or until the green
MAINTAIN LED indicates steadily, if sooner. In most cases,the charging program will bring the battery to fully charged «MAINTAIN» status within the time period given in the «normal hours» column in the table below.If the green MAINTAIN LED does not indicate within the «maximum time»,the battery is probably damaged internally.
5) Steady green ABSORB LED:The ABSORB LED indicates that the battery is about 70% charged.At this stage a starter battery could start a vehicle if essential, but it is best to leave it connected until the MAINTAIN LED lights.Deep cycle batteries (for golf caddies and battery-driven vehicles) are also best left on charge until the MAINTAIN LED lights. If the battery is being charged off-vehicle and charging has continued past the «maximum time» per the table below,the battery may have internal damage.Disconnect the battery and have it tested by a professional.
6)ABSORB and MAINTAIN LEDs alternating:If the battery is being charged off-vehicle it may have internal damage. Leave it connected for the «maximum time» per the table and if the condition persists,disconnect the battery and have it tested by a professional.
7) Steady green MAINTAIN LED : the battery is fully charged and ready for use.You may leave it continuously connected to the charger if you wish to maintain it fully charged over a period of non-use,even over a few months.
NOTE: if a steady green MAINTAIN LED indication occurs immediately upon connection of a battery known to have been badly discharged or unused for some months prior to connection,the battery may well be deep-discharged.In such cases, leave it connected for the “maximum time”per the table. If flashing or pulsing of the charging LED’s occurs during this time,refer to clause 6 above.If the battery proves unusable thereafter,take it to a professional service dealer for testing and/or recycling.
8) Approximate average charging times are shown in the table.«Normal time from flat» is the average charging time to recharge a flat battery discharged to the extent it will not turn the engine. «Maximum time» is the time needed to restore a totally flat battery to fully charged status, for example a battery left without charge in storage for many months or a battery totally discharged by a connected load such as headlights being left on for a week.The charger will attempt to recharge any battery retaining at least 2 Volts (i.e.sulfated) though a significant degree of sulfation will prolong charging time and may make this impossible.
leave
9) Table Battery
Vehicle or application
Golf caddy,heavy motor-cycle,lawn tractor 18 to 130 14 - 17 13 - 15 13 - 24 15 - 18 12 8 7 14 Heavy caddy, small car 31 to 144 16 - 10 14 - 17 14 - 26 18 - 12 17 12 10 20 Medium car,light industrial sweeper 45 to 155 10 - 15 17 - 10 16 - 28 12 - 16 24 16 14 28
Touring car, small boat,medium industrial sweepe
Limo,delivery van,SUV,boat 176 to 100 18 - 26 12 - 17 10 - 15 20 - 30 45 30 26 52
Larger boat,truck,tractor,heavy industrial sweeper
4
capacity Ampère- BULKCHARGECURRENT
hours 4A 6A 7A 3,5A 4A 6A 7A 3,5A
r 56 to 175 13 - 20 19 - 13 18 - 11 16 - 22 32 21 18 36
101 to 150 25 - 37 17 - 24 15 - 21 30 - 42 60 40 35 70
Normal hours from flat Maximum time,hours
AccuMate PRO
MODE D’EMPLOI.
IMPORTANT : Lire complètement avant d’utiliser.
Chargeur automatique pour batteries de démarrage plomb/acide dont le voltage nominal correspond au voltage indiqué sur le chargeur.Ne convient pas pour la charge de piles sèches ou de batteries de type NiCd.Alimentation d’entrée :110-120V~. Capacité minimale de la batterie à charger: à 12V - 4A,10Ah; à 12V - 6A,15Ah; à 12V - 7A,17Ah;
à 24V - 3,5A,8Ah.
IMPORTANT !
12V (à 6 éléments) ou de 24V (à 12 éléments),IL EST INDISPENSABLE DE S’ASSURER QUE LE SELECTEUR EST POSITIONNE CORRECTEMENT PAR RAPPORT A LA BATTERIE A CHARGER AVANT DE CONNECTER CELLE­CI AU CHARGEUR. En cas de doute, contactez le fournisseur de la batterie avant de connecter le chargeur.
AVERTISSEMENT!Connecter une batterie sans s’être préalablement assuré que la sélection de
charge de sortie corresponde au voltage nominal de la batterie peut entraîner un danger résultant de l’accumulation de gaz explosifs ainsi que la surchauffe, la destruction possible, voire l’explosion de la batterie. DES BLESSURES GRAVES, VOIRE MEME LA MORT,PEUVENT EN RÉSULTER.
ATTENTION:Protégez votre chargeur ainsi que ses câbles, connecteurs, porte-fusibles, fusible et
terminaisons de toute contamination par des acides ou par tout autre fluide, de toute exposition à l’eau ou à l’humidité,et de tout dégât physique. Tout dommage à l’appareil,ses câbles et parties accessoires résultant d’une telle contamination ou exposition ne sera PAS couvert par la garantie,que le dommage survienne durant l’utilisation ou pendant le stockage de l’appareil.
CONNEXIONS
l’élément mâle d’un connecteur spécial à deux pics qui se connecte à l’élément femelle situé à l’extrémité du cordon de sortie du chargeur.A l’autre extrémité, le premier câble de connexion est muni de pinces de type «crocodile» pour connexion rapide à la batterie,tandis que l’autre câble est muni d’œillets pour une connexion permanente aux bornes de la batterie.Si vous voulez charger la batterie à l’aide des «pinces crocodile»,débranchez-la,sortez-la du véhicule, et placez-la dans un endroit correctement ventilé.Pour utiliser les connecteurs à oeillets,fixez ceux-ci fermement aux bornes de la batterie,à l’aide de vis galvanisées à l’extrémité desquelles vous placerez un contre-écrou galvanisé de forme carrée ou, dans le cas de bornes pleines, à l’aide de vis auto-taraudeuses enfoncées dans deux trous préala ­blement forés dans les bornes.Assurez-vous que l’œillet qui se trouve sur le câble muni du porte-fusible monté en série soit fixé au pôle positif (marqué Pos ou P ou +,souvent de couleur rouge). L’autre oeillet doit être placé au pôle négatif (Neg ou N ou -,souvent de couleur noire).Assurez-vous que le connecteur polarisé à deux pics soit éloigné de la batterie et attaché de façon à ce qu’il ne puisse pas se prendre dans une pièce mobile du véhicule. Evitez le dépôt de toute impureté sur le connecteur à deux pics.
Si vous avez le moindre doute concernant l’une ou l’autre instruction décrite ci-dessus, consultez un agent professionnel pour assistance.
D’autres accessoires de connexion spécialisés sont disponibles en option. Contactez votre distributeur pour obtenir plus de détails.
Si le chargeur est muni d’un sélecteur de charge destiné à sélectionner des batteries de
:
Ce chargeur est livré avec deux câbles de connexion détachables.Ils se terminent d’un côté par
TEMPERATURE
régulation de courant,ainsi que la température ambiante par rapport à laquelle il adapte ses paramètres de voltage de charge.Si la température interne devait augmenter excessivement,à cause d’une ventilation limitée ou de conditions de température ambiante extrêmes,la sortie de charge serait abaissée jusqu’à ce que la température interne se soit stabilisée à un niveau sûr. Certains modèles de ce chargeur sont munis d’un ventilateur.Si le ventilateur devait être bloqué ou hors service,le chargeur se mettrait en protection et devrait alors être envoyé à un agent pour contrôle et réparation.Les paramètres de tension de sortie sont augmentés ou diminués en fonction des variations de température ambiante constatées, les paramètres de voltage nominaux pour chaque stade de charge étant réglés à 20°C (68°F). En enlevant le senseur de température ambiante qui est branché à l’arrière du chargeur,les paramètres de voltage se référeront à leur réglage par défaut,comme énuméré dans le texte «Procédure de charge» ci-dessous. Pour des applications plus précises,le senseur standard peut être enlevé et remplacé par une sonde optionnelle d’une longueur de 2m munie d’une tête CNT et qui,collée à la batterie,effectue une surveillance précise de la température de la batterie pour une gestion optimale du voltage.Référence de commande :AMPROTPRO2.
:
Ce chargeur surveille à la fois sa température intérieure, qu’il limite automatiquement par
5
FUSIBLES
inversées.Quant aux étincelles produites lors des connexions/déconnexions ou dues à des court-circuits accidentels, elles sont réduites mais pas nécessairement absentes.De plus,le chargeur est protégé par différents fusibles,placés autant à l’intérieur qu’à l’extérieur de l’appareil. Un fusible placé sur l’alimentation de courant domestique le protège contre les perturbations du réseau. Si ce fusible devait griller, contrôlez tout dommage éventuel aux câbles de connexion,terminaisons,et connecteurs et remplacez les pièces endommagées ou d’aspect douteux.Pour remplacer ce fusible,utilisez une pièce de monnaie ou un tournevis adapté pour tourner-ouvrir le porte-fusible. Un fusible interne protège l’appareil d’une malfonction éventuelle du ventilateur interne. Un fusible thermo-sensible sert de protection finale contre un éventuel brûlage du transformateur. N’essayez pas de remplacer les fusibles internes,expédiez le chargeur chez un agent autorisé.
Remplacez tout fusible grillé par un nouveau fusible de même type et ampérage.
:
Le chargeur est électroniquement protégé contre les sorties court-circuitées et les connexions
Le panneau d’information avec indicateurs LED
Allumé, sélection pour
ALLUMÉ
24V
batterie de 24V
(jaune) (vert) (vert)
Allumé,
sélection pour
batterie de
Les modèles sans levier de sélection 12/24V n’ont pas de LED d’indication 24V.
12V
12V
Stade de la charge
principale
Stade d’absorption
qui complète la
charge
Mode de maintien :
batterie chargée
et prête
Procédure de charge
1)
Pour les chargeurs équipés de sélecteurs de voltage de sortie 12V/24V, assurez-vous que la batterie à charger
corresponde au type sélectionné, par exemple une batterie 12V (6 éléments) ou 24V (12 éléments ou 2 batteries de 12V connectées en série). Placez le sélecteur de sortie dans la bonne position. Cette étape est indispensable avant d’établir une connexion avec le réseau électrique à courant alternatif.Consultez un spécialiste en cas de doute.
2) Eloignez le chargeur de la batterie autant que possible afin d’éviter tout endommagement au chargeur dû aux vapeurs d’acide dégagées par la batterie.Connectez le chargeur à la batterie – pince ROUGE sur la borne POSITIVE (POS,P,+) et pince NOIRE sur la borne NEGATIVE (NEG,N,-).
3) Connectez le chargeur à une prise de courant fournissant du courant alternatif de 110 à 120V. L’indicateur LED «ALLUMÉ» doit s’allumer, sinon,vérifiez la connexion au réseau électrique (Cet indicateur sert également pour la sélection de tension 12V/24V pour les modèles qui en sont pourvus).
4)
Une fois les connexions correctement établies, l’indicateur LED jaune marqué «CHARGE» devrait s’allumer, même brièvement en même temps que l’indicateur LED «ALLUMÉ». Quand la batterie sera proche du chargement complet, l ’ i n d i c ateur LED vert «ABSORBE» s’allumera. Une batterie qui est déjà complètement chargée ou qui est fortement s
ulfatée entraînera l’illumination immédiate de l’indicateur LED vert «MAINTIENT» dès que le chargeur sera mis en
fonction.
NOTE
: Si les connexions de batterie sont inversées ou si le voltage initial de la batterie est en dessous de 2V pour une batterie de 12V ou en dessous de 4V pour une batterie de 24V (ou 2 batteries de 12V connectées en série),la charge ne commencera pas et seul l’indicateur LED «POWER ON» s’allumera.Autrement,pour autant que le chargeur soit connecté au réseau électrique et à la batterie,les conditions d’avancement de la charge seront renseignées par les indicateurs LED, comme expliqué ci-dessus.
5)
Le chargeur travaillera automatiquement et maintiendra la batterie à sa charge quasi-maximale,sauf si celle-ci est défectueuse. Pendant l’étape de charge principale (LED «CHARGE») la batterie est chargée au courant maximum constant jusqu’à ce que le voltage observé par le chargeur atteigne 14,4V (à 20°C ou 68°F) pour une batterie de 12V, ou de 28,8V pour une batterie de 24 volts. L’indicateur LED «ABSORBE» s’allume alors et la charge passe en mode «flottant», avec un voltage limité à 14,4V (batterie de 12V),ou à 28,8V (batterie de 24V), de telle sorte que le courant observé se réduira continuellement.Quand le courant tombera à un 6ème de la valeur du courant de charge,le voltage de charge sera alors limité à 13,7V (à 20°C ou 68°F) pour une batterie de 12V, (27,4V pour une batterie de 24V) et l’indicateur LED «MAINTIENT» vous informera que la batterie est prête à l’emploi.Tant que le chargeur restera connecté, il continuera de maintenir la batterie avec un voltage de charge limité à 13,7V (27,4V pour une batterie de 24V), permettant ainsi à la batterie de prendre un peu de courant, ceci pour compenser une légère décharge, qu’elle soit spontanée ou qu’elle provienne de la consommation électrique d’un système d’alarme,ou d’une perte sur un autre circuit du véhicule ou tout autre circuit.
6
6) Si un travail demandé à la batterie est tel que celle-ci a un besoin d’une charge supérieur au 6ème du courant n o m i n a l ,le circuit retournera aussitôt au cy cle «ABSORBE». Le programme de chargement procèdera à nouveau au cy cle «MAINTIENT» une fois le courant redescendu au 6ème de son maximum.
7) Déconnecter d’abord le chargeur du réseau électrique avant de retirer les connections de bat t e r i e . To u t e f o i s ,l e circuit va stopper immédiatement toute sortie de charge à la simple déconnection de la batterie au chargeur.
8) Référez-vous au chapitre qui suit directement sur les conseils d’ap p l i c ation ainsi que sur les interprétations des i n d i c ateurs LED; ceci vous aidera à arriver à l’utilisation la plus efficace possible de ce chargeur av a n c é .
CONSEILS D’APPLICATION ET INTERPRÉTATION DES INDICATEURS ‘LED’
SUR L’ÉTAT DE LA BATTERIE.
Eléments généraux:
lors d’une utilisation normale et non pas à un déchargement consécutif à une non-utilisation prolongée,à une mauvaise utilisation,ou encore à des défectuosités internes.Une non-utlisation de la batterie pendant laquelle celle-ci se décharge sans être rechargée régulièrement entraîne des changements chimiques internes («sulfatation») qui peuvent être irréver­sibles. L’absence de maintien de l’électrolyte à son niveau correct à l’aide d’eau distillée peut également entraîner des dommages irréversibles.Les batteries inutilisées garderont leur charge d’autant mieux qu’elles seront stockées dans un endroit frais (mais pas gelé).Au plus chaud est l’environnement de stockage,au plus vite la batterie se déchargera.
1)
Une fois le chargeur connecté à la batterie, LAISSEZ-LA connectée pendant le plus long laps de temps possible par rapport à sa taille (voir tableau ci-dessous),OU jusqu’à ce que vous voyiez l’indicateur LED «MAINTIENT» allumé.Si vous ne connaissez pas la capacité nominale de la batterie,utilisez les indications de catégories contenues dans le tableau du
§ 9 . Dans la plupart des cas,la recharge principale est indiquée par le voyant LED «CHARGE» allumé de façon fixe pendant une période n’excédant pas le temps «maximum» indiqué dans le tableau,suivi par l’illumination de l’indicateur LED «ABSORBE» et,finalement,par l’indication «MAINTIENT».Quand le témoin de couleur verte «MAINTIENT» s’illumine, vous pouvez laisser la batterie connectée pendant une durée supérieure à celle indiquée dans le tableau et ce en toute sécurité.Cependant,à moins que l’indicateur «MAINTIENT» s’illumine,il se peut qu’il y ait un défaut ou un problème à la batterie,auquel cas il est inutile de garder la batterie connectée plus longtemps.
2)
Si aucun indicateur LED ne s’illumine alors que le chargeur est connecté au réseau, que l’interrupteur est sur la position ON,et qu’une batterie y est connectée, référez-vous au chapitre «Procédure de charge»,point 3.
3) Si seul l’indicateur LED POWER ON s’allume:voyez le chapitre «Procédure de charge»,point 4.
4) Illumination continue du mode CHARGE: gardez la batterie connectée pendant la période de temps «maximum» telle
qu’indiquée ci-dessous ou jusqu’à ce que l’indicateur vert MAINTIENT reste allumé en permanence,s’il le fait avant la fin du temps nominal donné.Dans la plupart des cas,le programme de charge amènera la batterie à sa charge maximale et l’indicateur «MAINTIENT» s’illuminera endéans la période «normale». Si l’indicateur vert MAINTIENT ne s’allume pas endéans cette période,cela signifie un probable dommage interne à la batterie.
5) En cas d’illumination permanente de l’indicateur vert ABSORBE,cela signifie que la batterie est chargée à environ 70% de sa capacité maximum.A ce stade,la batterie permet déjà de faire tourner un démarreur mais,si vous pouvez attendre, il est préférable de laisser la batterie en charge jusqu’à ce que l’indicateur MAINTIENT s’illumine. profond - telles qu’utilisées pour les caddies de golf ou autres véhicules alimentés par batterie ­lement rester connectées jusqu’à l’illumination de l’indicateur MAINTIENT.Si la batterie a été chargée hors du véhicule et qu’elle est restée connectée au chargeur plus longtemps que la période «maximum» telle qu’indiquée dans le tableau ci­après,elle pourrait être endommagée.Dans ce cas,déconnectez-la et faites-la tester par un professionnel.
6)
Illumination en alternance des indicateurs ABSORBE et MAINTIENT: Si la batterie a été chargée hors-véhicule, cela peut signifier des dommages internes. Laissez-la connectée jusqu’à l’écoulement complet de la durée de charge «maximale» telle qu’indiquée dans le tableau; si le phénomène persiste,déconnectez la batterie et faites-la tester par un professionnel.
7) Illumination permanente de l’indicateur vert MAINTIENT :la batterie est complétement chargée et prête à l’emploi. Vous pouvez la maintenir connectée en permanence au chargeur si vous souhaitez qu’elle garde sa charge pendant une période de non-utilisation,même si cette période dure plusieurs mois.
NOTE:Si une illumination permanente de l’indicateur vert MAINTIENT survient directement après la connection d’une
batterie dont vous savez qu’elle est fortement déchargée, laissez-la en charge pendant la durée de temps maximum telle qu’indiquée ci-dessous.Si les indicateurs clignotent pendant cette période,référez-vous au point 6 ci-dessus.Si la batterie s’avère inutilisable,amenez-la chez un professionnel pour test et,le cas échéant,pour recyclage.
8) Le tableau ci-après montre des temps de charge moyens.«Temps normal quand plate» est le temps moyen (exprimé en heures) pris pour la charge d’une batterie déchargée au point qu’elle est incapable de faire tourner un démarreur.
ce chargeur a été conçu pour charger les batteries de type plomb-acide qui ont été déchargées
Les batteries à cycle
devraient aussi idéa-
7
«Temps maximum» indique le temps nécessaire à la recharge complète d’une batterie totalement plate,par exemple une batterie stockée sans charge pendant plusieurs mois ou dans le cas où un véhicule serait resté avec les phares allumés (moteur éteint) trop longtemps.Le chargeur tentera de recharger toute batterie ayant encore une tension min.de 2 volts (sulfatée,par ex.) bien qu’un degré de sulfatage trop élevé ralentirait la charge,voire la rendrait impossible.
9) Tableau Capacité
Véhicule ou application
Caddy golf,grosse moto,tracteur-tondeuse Caddy lourd,petite voiture Voiture moyenne,balayeuse industrielle légère Grosse voiture,petit bateau,balayeuse industrielle moyenne Limousine,camionnette,4x4,bateau moyen Gros bateau,camion,tracteur
batterie
ampères- COURANT DE CHARGE
heure 4A 6A 7A 3,5A 4A 6A 7A 3,5A
18 à 130 14 - 17 13 - 15 13 - 24 15 - 18 12 8 7 14
31 à 144 16 - 10 14 - 17 14 - 26 18 - 12 17 12 10 20
45 à 155 10 - 15 17 - 10 16 - 28 12 - 16 24 16 14 28
56 à 175 13 - 20 19 - 13 18 - 11 16 - 22 32 21 18 36
176 à 100 18 - 26 12 - 17 10 - 15 20 - 30 45 30 26 52
101 à 150 25 - 37 17 - 24 15 - 21 30 - 42 60 40 35 70
Temps normal quand plate
Temps maximum,heures
AccuMate PRO
Instrucciones de uso
IMPORTANTE : Leer antes de efectuar la carga.
Cargador automatico para las baterías de arranque al plomo/acido de voltaje correspondiente a el que està escri­to en el cargador. No se puede utilizar para las baterías secas o de tipo NiCad.Alimentación de 110-120V~.
Capacidad minima de la batería :12V-4A,10Ah; 12V- 6A,15Ah; 12V-7A,17Ah; 24V-3,5A,8Ah.
¡IMPORTANTE!
cargar baterías de plomo-ácido recargables de 12V (6células) o 24V (12 células), ES IMPRESCINDIBLE CERCIORARSE DE QUE EL INTERRUPTOR DEL SELECTOR ESTÁ POSICIONADO CORRECTAMENTE,SEGÚN EL VOLTAJE DE LA BATERÍA QUE SE VAYA A CARGAR,ANTES DE CONECTAR EL CARGADOR A LA BATERÍA. En caso de duda, ponerse en contacto con el provedor de la batería antes de conectar el AccuMate Pro.
Si se conecta una batería al AccuMate Pro sin cerciorarse de la posición correcta del selector de salida
de carga,podría suponer un peligro, provocando la producción y acumulación de los peligrosos gases explosivos,además de un sobrecalentamiento, posible destrucción e incluso explosión de la batería. LA CONSECUENCIA DE UNA EXPLOSION DE BATERIA PUEDE SER UNA HERIDA GRAVE O LA MUERTE !
Si este cargador dispone de un interruptor de selección de la salida de carga, para
ADVERTENCIA
la batería.Cerciorarse que hay una buena ventilacion.
SECURIDAD:Desconectar la alimentación CA antes de efectuar o desconectar las conexiones CA/batería.
El acido de la batería es altamente corrosivo. Lievar ropa protectora y evitar su contacto.En caso de contacto
accidental,lavar immediatamente con agua y jabón.Cerciorarse de que los bornes de la batería no estan flojos;
de lo contrario,someter la batería a una revisión profesional. Si los terminales están corroldos, limpiarlos con
un cepillo de alambres de cobre; si están grasientos o sucios,limpiar con un trapo humedecido con detergente.
Antes de cargar las baterías de arranque provistas de tapones de relleno de célula,cerciorarse de que el nivel
de electrólito es correcto,rellenar con agua destilada si fuese necesario.Usar el cargador solamente si las pinzas
y conectores de entrada y salida están intactos y en buen estado.
Proteger el cargador y sus cables,conectores,portafusibles,fusibles y terminaciones de la contaminación del ácido o líquidos,de la humedad y de los daños físicos o accidentales.NO está cubierto por la garantía ningún daño a la unidad, sus cables ni accesorios dañados debido a este tipo de contaminación o daño, tanto durante el uso que cuando que el instrumento està almacenado.
CONEXIONES:Para conectar el cargador a la batería,dos juegos de cables de conexión desmontables e
intercambiables se entregan con la unidad. Estos juegos terminan en un extremo con el elemento macho del conector especial de dos clavijas. En el otro extremo, un juego dispone de clips de batería de tipo «cocodrilo» para su un conexión rápida a la batería y el otro dispone de ojales para poderlo fijar de forma permanente a los
8
:
Las baterías emiten GASES EXPLOSIVOS. No permitir que se acerquen llamas ni chispás a
bornes de la batería.Con fijar una sola vez permite conexiones/desconexiones fáciles para las baterías que per­manecen en el mismo vehiculo.Si se pretende cargar con los clips de la batería,desconectar primero y extra­er la
batería del vehículo, colocándola en una zona bien ventilada. Cerciorarse de que el conector de dos polos polarizado está ubicado lejos de la batería. Evitar la entrada de polvo y suciedad al conector polarizado. Otros accesorios de conexion especializados estan disponibles como opcion. Consulte su distribuidor para recibir màs informacion.
TEMPERATURA : Este cargador controla su temperatura interior y automáticamente según la corriente y también la temperatura ambiente,prepara sus parámetros de voltaje de carga.Unos modelos de este cargador dis­ponen de un ventilator interior.Si la temperatura interna sube demasiado a causa de una ventilacion limitada o de una temperatura ambiente excepcional,la salida de carga estará limitada hasta que la temperatura interna se baje a un nivel seguro.Si el ventilador se bloquea o avería,el cargador se pondria en modo de seguridad y tendrá que mandarlo a un agente especializado para su control y reparacion. Los parametros de voltaje de salida suben o bajan en acuerdo con las diferencias de temperatura ambiente.Los parámetros de voltaje nominales estàn calcu­lados para 20°C (68°F).Si quita el sensor de temperatura ambiente que esta connectado detràs del instrumento, los parametros de voltaje se cambiaran y los cálculos iniciales no serán correctos,como se ha explicado en la parte «procedimiento de carga» (cfr abajo). Para aplicaciones màs precisas,se puede quitar el sensor de origèn y cam­biarlo por una sonda opcional de dos metros con una cabeza de tipo CNT que se puede poner sobre la bateria y que la controla precisamente para comprobar el nivel de voltaje. Referencia de compra:AMPROTPRO2.
FUSIBLES:
chispas que podrian ocurrir durante las conexiones/desconexiones son limitadas pero no totalmente ausentes. Ademàs,el cargador esta protegido por varios fusibles que estan emplazados dentro y fuera del instrumento.
Tiene un fusible para la alimentación de corriente ca y lo protege contra las perturbaciones de la red.En caso de que
f u s i b l e , se puede utilizar una pieza de moneda o un destornillador adap t a d o . Un fusible interno protege el cargador contra un mal funcionamiento del ventilador interno.Un fusible thermo-sensible sirve de protección final contra un problema del transformador. No cambiar los fusibles interiores, manda el cargador a un agente e s p e c i a l i z a d o .
Hay que cambiar siempre un fusible fundido por uno nuevo del mismo tipo y amperaje.
El cargador està protegido electrónicamente contra cortocircuitos y conexiones inversas. Las
se funda se deben comprobar y sustituir todas las piezas dañadas o de mal aspecto.Para cambiar este
El tablero de informacion del indicador LED
Encendido
POWER
(encendido)
Encendido
selección para
baterías de
Los modelos sin interruptor de tensión 12/24V no han ningún LED de 24V.
12V
12V
24V
selección para baterías de 24V
Ciclo principal
de carga
(amarillo) (verde) (verde)
Modo de absorción
para acabar la
carga
Modo de manteni-
mento. Batería cargada y lista
Procedimiento de carga
1)
Cerciorarse de identificar la batería que se vaya a cargar como batería de plomo-acido de 12V o de 24V, y poner el pequeño interruptor de la selección de la tensión de salida de carga en la posición correcta (ver el panel arriba indicado).Es imprescindible hacerlo ANTES de efectuar ninguna conexión de la batería o de la red de CA. En caso de duda,consulter con un especialista.
2) Pone el cargador lo màs lejos posible de la bateria para evitar daños a causa de los vapores de acido hechos por la
carga de la bateria.Conectar el cargador a la batería - la pinza ROJA al terminal POSITIVO (POS. P,+),y la pinza NEGRA al terminal NEGATIVO (NEG,N,-).Si se enciende el LED de «POLARIDAD INVERTIDA»,(rojo),indica que las conexiones de la batería están invertidas.El cargador está protegido contra este error. No lo dañará,y se desactivara automaticamente. Desconectar las pinzas y volver a conectarlas de forma correcta.
3) Conectar el cargador a la toma de la red que proporciona alimentación CA de 110 a 120V. Se iluminará el LED de «POWER ON» (POTENCIA ACTIVADA,transparente) enfrente de la selección indicada de la tensión de salida de la carga.De lo contrario,inspeccionar la alimentación CA o las conexiones.
4)
Cuando las conexiones son correctas,los LED de «POWER ON» y AMARILLO (cargando) se iluminarán inicialmente,
aunque solo sea por un momento. (Enseguida se iluminará el LED VERDE si la batería tiene plena carga o si sufre
9
sulfatación). NOTA : Si solo se ilumina el LED de «POWER ON» después de comprobar la conexión correcta, la tension inicial de la batería estará por debajo de 2V (para baterias de 12V) o de 4V (para una bateria de 24V) y es probable que no se pueda recuperarla. Mientras el cargador esté conectado a la red CA y la batería,el estado vendrá indicado por un LED,según el panel arriba indicado.
5)
El cargador cargará la batería automáticamente, y la mantendrá muy cerca de su capacidad de carga plena, a
menos que esté defectuosa la batería.Durante el ciclo «PRINCIPAL» de «BULK» (LED AMARILLA de carga),se carga la batería a una corriente de salida máxima, hasta una tensión de 14,4V – o de 28,8V si esta una bateria de 24V - a una temperatura de 20°C (68°F); luego la carga se conmuta al modo «flotante» (LED «ABSORB») con la tensión máxima de 14,4V (o de 28,8V).Ahora el cargador vigila la corriente de entrada a la batería,y cuando ésta se ve reducida al sixto de su valor,se reducirá automáticamente la tensión de carga hasta 13,7V - o hasta 27,4V si esta una bateria de 24V – a una temperatura de 20°C (68°F). El LED VERDE («MAINTAIN») se encenderá para indicar que la baterla está lista. Mientras que se deja la tensión de carga máxima a 13,7V (o de 27,4V), el cargador seguirá manteniendo la batería, permitiendo la entrada de corriente si es necesario para compensar alguna descarga leve o carga de la batería si se deja conectada al circuito del vehi­culo,durante todo el tiempo que permanezca conectada la batería.
6)
Si la batería demanda una corriente superiora al sexto del la corriente nominal, el circuito volvera automaticamente
al ciclo “ABSORB” hasta que la corriente se hubiera bajado a un nivel igual al sexto de la corriente máxima. En este momento,volvera otra vez al ciclo «MAINTAIN».
7)
Se recomienda desconectar la red CA antes de desconectar la batería, aunque el circuito desactivará instantánea-
mente la salida de carga al desconectar la batería.
8) Ver la sección siguiente,sobre pistas para las aplicaciones e interpretación de las indicaciones LED,para aprovechar la eficacia del AccuMate Pro.
PISTAS PARA LAS APLICACIONES E INTERPRETACIÓN DE LAS INDICACIONES «LED»
Pistas Generales:
sufrido una descarga durante su funcionamiento normal, y que no hayan sufrido daños provocados por la falta pro­longada de utilización, abuso fisico o defectos internos. La falta prolongada de utilización de una batería, cuando se permite su descarga sin volver a cargarla,provoca un cambio quimico interno (sulfatación) que no podrá corregir el AccuMate Pro.Al incumplir el mantenimiento de los niveles de electrólito de las baterías,due requiere un relleno peri­ódico de agua destilada,tambón podrá dañarse la batería,y en este caso tampoco podrá recuperarla el AccuMate Pro. Es posible que aún se pueda recuperar este tipo de baterías descuidadas con un cargador profesional de tecnologia avanzada, como el BatteryMate, aunque quizás sea imposible restablecer completamente su estado perfecto. Toda batería no utilizada mantendrá su carga mejor si se almacena en un ambiente frío o fresco (pero NO helado). Cuanto más caliente el ambiente,antes se descargará la batería.
1) Una vez conectado el AccuMate Pro a la batería,dejarlo conectado durante el tiempo máximo indicado para el tamaño de la batería,según las indicaciones de la tabla que ofrecemos al final,o hasta due se observe una indicación constante del LED verde «MAINTAIN».Si se desconoce la capacidad nominal de la batería,utilizar las indicaciones de categoría de la tabla (ver el § 9). En la mayoría de los casos,la recarga de una batería descargada viene indicada por una indicación constante del LED «BULK»,durante un tiempo que no superará el tiempo «máximo» indicado en la tabla,y seguido de una indicación constante del LED verde «ABSORB» y,finalmente,por la indicacion constante «MAINTAIN». Una vez obtenida la indicación constante del LED verde «MAINTAIN», se puede dejar la batería conectada al AccuMate Pro durante más tiempo due el tiempo máximo,si se desea,por ejemplo,mantener la batería durante un periodo de tiempo en el due per­manecerá inutilizada.Sin embargo, a menos que se haya obtenido una indicación constante del LED verde «MAINTAIN» dentro del tiempo «máximo» indicado a continuación,la batería puede tener algún defecto o problema,en cuyo caso no tiene sentido dejarla conectada más tiempo.
2) En caso que ningun LED se encienda cuando el cargador està conectado a la red,leer el punto 3 «procedemiento de carga».
3) No existe indicación de led,excepto la activación («ON»).En este caso,leer el punto 4 de la seccion «procedimiento de carga».
4) Indicación constante del led «BULK».DEJARLO conectado hasta el tiempo «máximo» indicado a continuación, o hasta observar una indicación constante del led verde «MAINTAIN». En la mayoría de los casos, el programa de carga inten ­tará lievar la batería al estado verde dentro del periodo de tiempo indicado en la columna de «horas normale» de la tabla que ofrecemos a continuación.Si el led verde «MAINTAIN» no da esta indicación dentro del tiempo «máximo»,es probable que la batería sufra daños internos.
El AccuMate ha sido disehado para cargar las baterías de plomo-ácido de 12 o 24V que hayan
DEL ESTADO DE LA BATERÍA
10
5) Indicacion permanente del LED «ABSORB». En este caso, significa que la carga se ha hecho al 70% de su capacidad máxima.En este momento, ya se puede arrancar un motor pero,si se puede esperar,es siempre mejor dejar la batería en carga hasta que el LED «MAINTAIN» se encienda.Las baterías de ciclo longo – como se utilizan para los caddies de golf – debrian idealmente quedar conectadas tambien hasta que el LED «MAINTAIN» se encienda. Si la bateria fue cargada dentro del vehículo y fue conectada al cargador durante un tiempo superior al maximum como indicado por la tabla que ofrecemos a continuacion, puede ser dañada. En este caso, mandarla a un profesional para controlarla.
6) Los LED «ABSORB» y «MAINTAIN» parpadean rápida y alternativamente. En este caso, podría indicar una descarga demasiado profunda (o quizás una ligera sulfatación) de la batería que intenta recuperar el AccuMate Pro. Es posible que ocurra alando la batería sufre algún defecto interno, aunque el AccuMate Pro sigue intentando recuperarla. DEJARLO conectado hasta el tíempo «máximo» indicado a continuación.Si este fenomeno persiste,tendria que mandar la bateria a un profesional.
7)
Indicación constante del led verde «MAINTAIN». La batería está completamente cargada y lista para utilizar. Sin embargo,se puede dejar conectada al AccuMate Pro de forma continua si se desea mantener la carga completa durante un cierto período de inutilización,incluso durante muchas meses. NOTA:Si se da el caso de una indicación constante del LED verde immediatamente después de conectar una batería cuya descarga, descarga profunda o inutilización durante meses antes de la conexión está comprobada, es probable que sufra una descarga profunda. En este caso, dejarlo conectado durante el tiempo «máximo» de carga, según la tabla. Si el LED verde y/o amarillo parpadea en este período, ver el § 6 arriba indicado. Si después resulta inutilizable la batería, Ilevarla a un concesionario de servicio profesional que disponga de un cargador recuperativo/probador de carga BatteryMate.
8) La tabla que ofrecemos a continuación refleja los tiempos máximos aproximados de carga,desde un estado de batería completamente descargada hasta el estado de carga completa. Este tiempo equivale aproximadamente a la capacidad nominal en horas-amperio de la batería; por lo tanto, si esta capacidad viene impresa en la batería, se puede calcular fácilmente una estimación.Sin embargo,sólo se dan los casos de haber dejado encendidos los faros del coche durante una semana,o de haber dejado la batería sin utilizar y dentro de un ambiente caliente durante meses con el resultado de una batería completamente descargada. La columna de «Tiempo normal desde descarga completa»,indica los tiempos medios de carga para obtener una carga completa de la batería,a partir de un voltaje minimal de 2V.
9) Tablero
Capacidad Tiempo normal desde
Vehiculo o applicación
Caddy golf,grande moto,tractor de jardin 18 a 130 14 - 17 13 - 15 13 - 24 15 - 18 12 8 7 14 Caddy lordo,pequeño coche 31 a 144 16 - 10 14 - 17 14 - 26 18 - 12 17 12 10 20 Coche mediano 45 a 155 10 - 15 17 - 10 16 - 28 12 - 16 24 16 14 28 Coche grande,pequeña embarcacion 56 a 175 13 - 20 19 - 13 18 - 11 16 - 22 32 21 18 36 Limousine,camionnetta,4x4,embarcacion mediana Embarcacion grande,camion,tractor 101 a 150 25 - 37 17 - 24 15 - 21 30 - 42 60 40 35 70
batería descargada completa en horas
horas- CORRIENTE DE CARGA
amperio 4A 6A 7A 3,5A 4A 6A 7A 3,5A
176 a 100 18 - 26 12 - 17 10 - 15 20 - 30 45 30 26 52
Tiempo máximo
11
LIMITED WARRANTY
TecMate Powersports Products North America Inc.,Unit 22,1100 Invicta Drive,Oakville ONL6H 2K9,Canada,makes this limited warranty to the original purchaser at retail of this product.This limited warranty is not transferable. TecMate warrants this battery charger for two years from date of purchase at retail against defective material or work­manship.If such should occur the unit will be repaired or replaced at the option of the manufacturer. It is the obligation of the purchaser to forward the unit together with proof of purchase,transportation or mailing costs prepaid, to the manu­facturer or their authorized representative.This limited warranty is void if the product is misused, subjected to careless handling,or repaired by anyone other than the factory or its authorised representative.Any damage to the unit,it’s leads or accessory parts resulting from acid or fluid contamination,exposure to damp or humidity or from physical damage is NOT covered by warranty. The manufacturer makes no warranty other than this limited warranty and expressly excludes any implied warranty including any warranty for consequential damages. THIS IS THE ONLY EXPRESS LIMITED WARRANTY AND THE MANUFACTURER NEITHER ASSUMES NOR A U T H O R I Z E S ANYONE TO ASSUME OR MAKE ANY OTHER OBLIGATION T O WARDS THE PRODUCT OTHER THAN THIS EXPRESS LIMITED WA R R A N T Y. S t at u t o ry rights not infringed.
GARANTIE RESTREINTE
La présente garantie restreinte est consentie par TecMate Powersports Products North America Inc.,Unit 22,1100 Invicta Drive, Oakville ONL6H 2K9, Canada, à tout premier acheteur de I’appareil. Cette garantie n’est pas transférable. Cette garantie couvre toutes les pièces reconnues défectueuses et la main-d’oeuvre,pendant 2 ans à partir du jour de I’achat du chargeur par son premier propriétaire. Si le chargeur s’avère défectueux par suite d’un vice de construction, i l appartiendra au client de retourner I’appareil au fabricant ou à son concessionnaire national agréé, accompagné d’une copie de la facture d’achat , les frais de port étant toujours réglés anticipativement par le cl i e n t . Les dégats découlant d’un accident, d’une négligence, de malveillance, d ’ a b u s , d ’ a c i d e , d’humidité et d’une utilisation non conforme aux p r e s c r i p t i o n s du mode d’emploi,ne sont pas couverts par la garantie. La garantie exclut expressément toute responsabilité quant à d’autres conséquences dommageables éventuelles, de quelque nature que celles-ci puissent être. LA PRESENTE GARANTIE RESTREINTE OFFERTE POUR LE CHARGEUR EST LE SEUL ENGAGEMENT VALABLE RECONNU PAR LE FABRICANT, CELUI-CI EXCLUANT EXPRESSEMENT TOUTE AUTRE FORME DE GARANTIE OU D’ENGAGEMENT.
GARANTIA LIMITADA
TecMate Powersports Products North America Inc.,Unit 22,1100 Invicta Drive,Oakville ONL6H 2K9,Canada,otorga esta garantia limitada al comprador original de este producto.Esta garantia limitada no es transferible.TecMate (International) garantiza este cargador de baterías por dos años a partir de la fecha de venta al menudeo por materiales defectuosos o manufactura.En caso de que esto suceda, la unidad sera reparada o reemplazada en opción del fabricante o su repre­sentante autorizado.Es la obligación del comprador de remitir la unidad incluyendo prueba de compra, cargos de trans­portación o gastos de correo deberan ser previamente pagados al manufacturador o su representante autorizado. La garantia limitada pierde su validez si el producto es maltratado,manejado descuidadamente o reparado por alguna per­sona no autorizada por la fabrica o algun representante de la misma.Ningún daño a la unidad,sus cables o piezas acce­sorias como resultado de contaminación de ácido o de líquido,exposición a la humedad o debido a un daño físico NO ESTÁ cubierto por la garantía.El fabricante no hace ninguna otra garantia,fuera de la garantia limitada y expresamente excluye, cualesquier garantia implicada incluyendo garantia por daños de consecuencia. E S TA ES LA UNICA GARANTIA LIMITADA Y EL FABRICANTE NO A C E P TA ASUME O AUTORIZA A NADIE A QUE A S U M A , ACEPTE NINGUNA OTRA OBLIGACION HACIA ESTE PRODUCTO,FUERA DE LA EXPRESA GARANTIA LIMITADA.
12
Loading...
