TF-L16B ATV

BEDIENUNG­SANLEITUNG

Inhaltsverzeichnis

VORSICHTSMASSNAHMEN…………………………………………………………………… G3

BEDIENELEMENTE…………………………………………………………………………...... G4

ERSTE INBETRIEBNAME DES TV-GERÄTES…………………………………………….... G7

GRUNDFUNKTIONEN………………………………………………………………………...... G8

OSD-MENÜEINSTELLUNG……………………………………………………………………... G9

WARTUNG........………………………………………………………………………………... G12

FEHLERSUCHE UND FEHLERBEHEBUNG……………………………………………….. G12
TECHNISCHE DATEN………………………………………………………………………….. G13

Lieber Kunde!

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

Vielen Dank für den Kauf dieses LCD TV. Wenn Sie den Karton zum ersten Mal öffnen, prüfen Sie, ob alle Zubehörteile vorhanden
sind. Vor dem Anschließen der Teile lesen Sie bitte die Gebrauchsanleitung des LCD TV sorgfältig durch und bewahren Sie sie
griffbreit zum späteren Nachlesen auf.

FAV

MENU

OK

ASPECT

MIX

CANCEL

HOLD

SIZE

TTX

SUBPAGE

REVEAL

INDEX

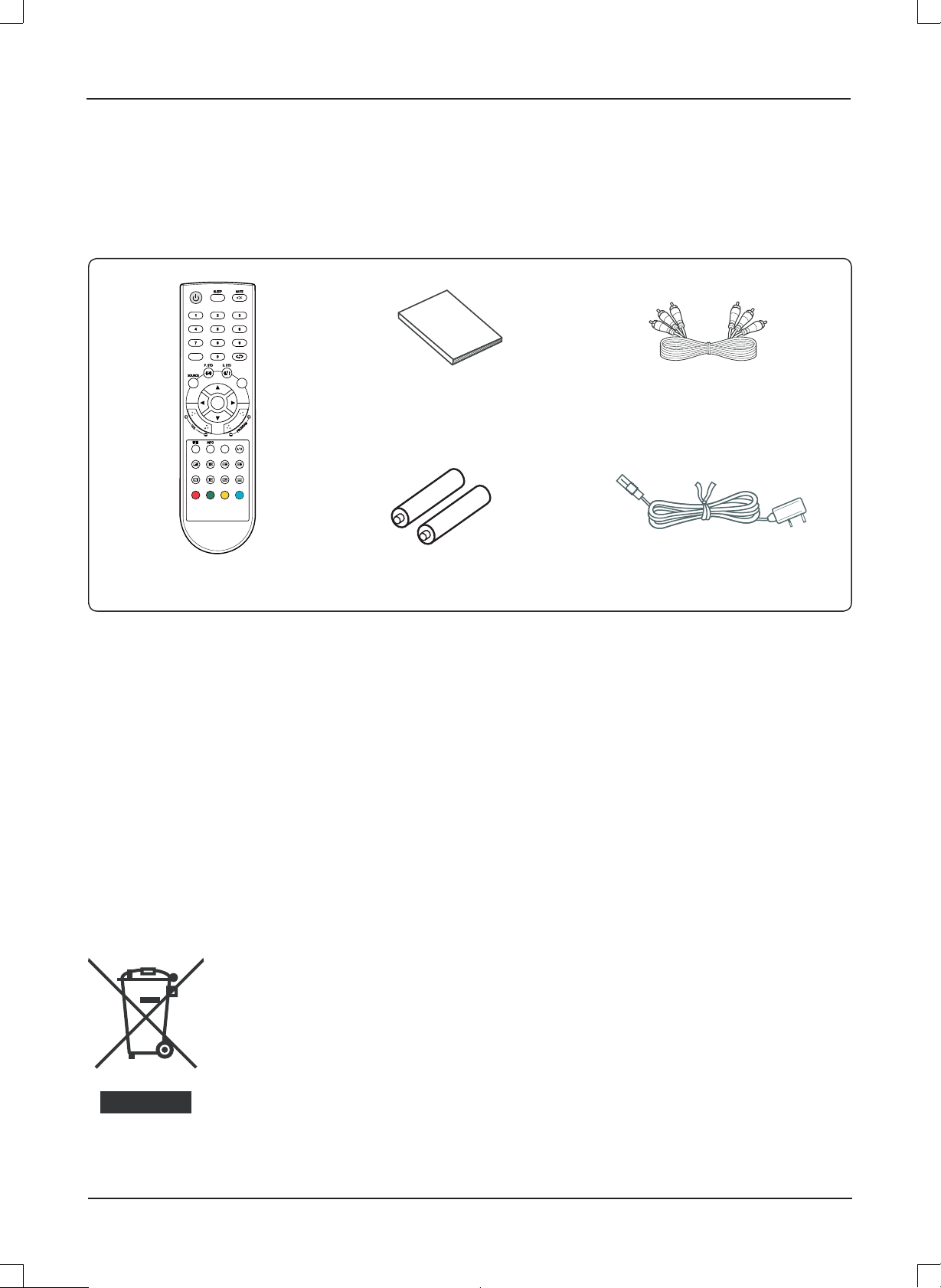

Bedienungsanleitung X 1

AV-Kabel X 1

Fernbedienung X 1

Batterien X 2

Netzkabel X 1

Bitte prüfen Sie die Zubehörteile in der Verpackung. Bei beschädigten oder fehlenden Teilen wenden Sie sich bitte an Ihren
Händler.

Hinweis:
Diese Beschreibung wurde vor der Produktentwicklung gedruckt.
Wenn ein Teil der Produktspezifikation geändert werden musste, um seine Bedienbarkeit oder andere Funktionen zu
verbessern, hat die Produktspezifikationen Priorität. In diesem Fall ist es möglich, dass die Bedienungsanleitung nicht
haargenau den Funktionen des Produktes entspricht, das Sie in Händen halten.
Daher können Produkt und Verpackung sowie Bezeichnung und Abbildung von der Bedienungsanleitung abweichen.
Der in dieser Anleitung als Beispiel gezeigte Bildschirm kann von dem tatsächlichen Bildschirm abweichen.

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte
Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese
an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen
Behörde an Ihrem Standort (Elektrische- und elektronische Altgeräte).

G2

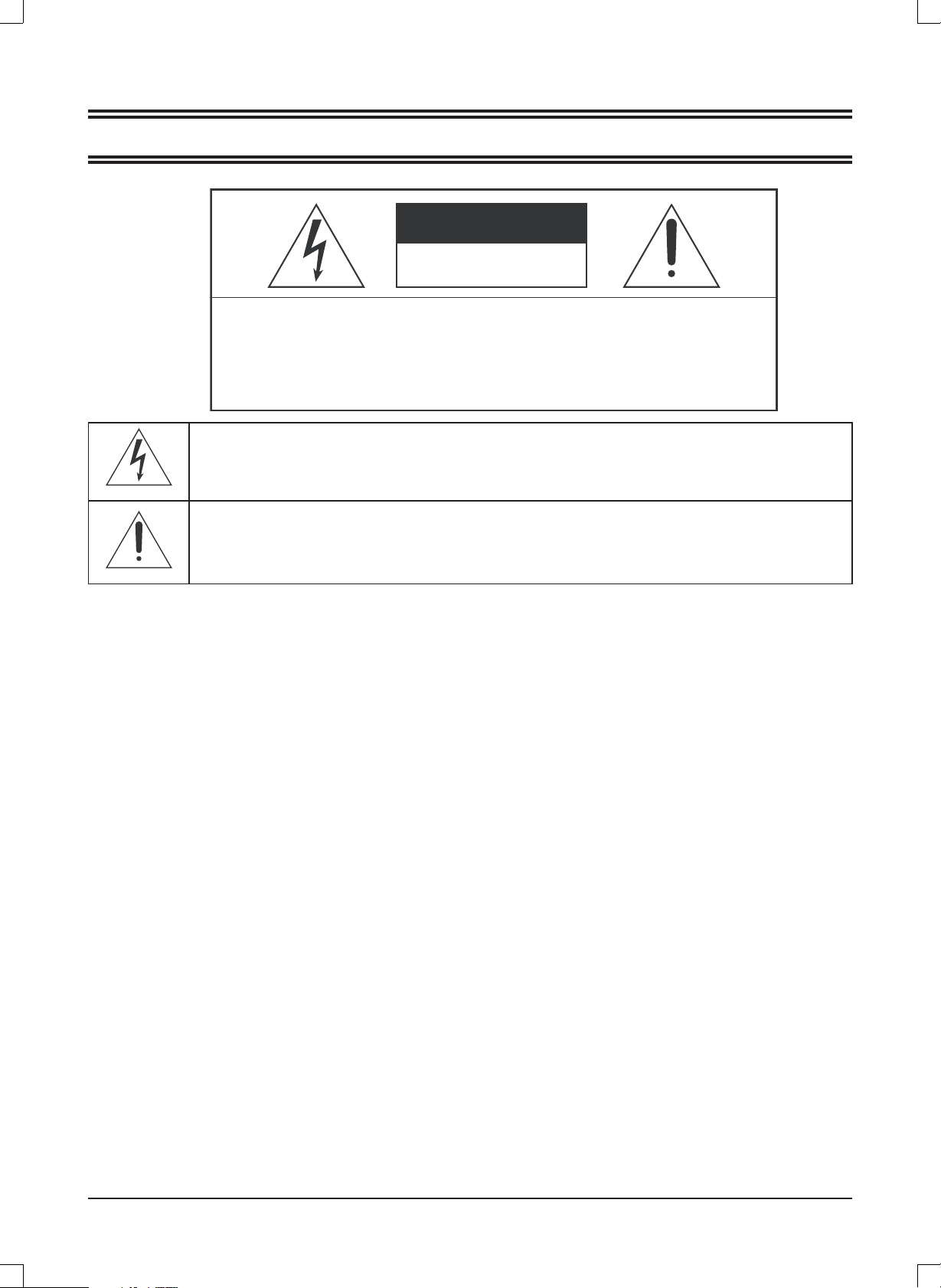

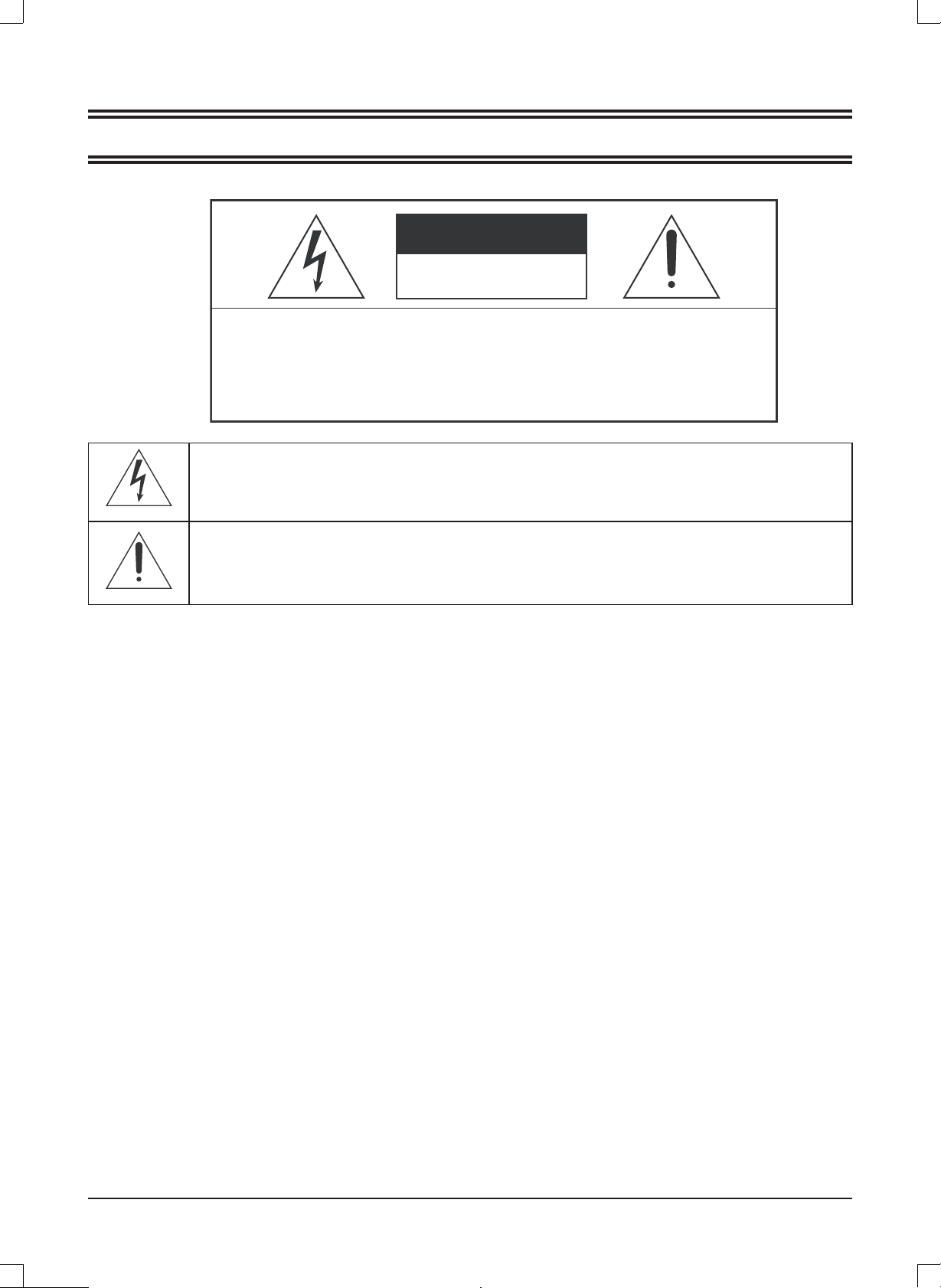

VORSICHTSMASSNAHMEN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Dieses Symbol gibt an, dass sich eine gefährliche Spannung mit Stromschlaggefahr im
Geräteinneren befi ndet.

Dieses Symbol gibt an, dass sich in der Bedienungs- und Wartungsanleitung dieses Gerätes
wichtige Hinweise befi nden.

VORSICHT

ÜM DIE PERMANENTE SICHERHEIT NICHT ZU GEFÄHRDEN, BITTE AUF KEINEN FALL DIE ABDECKUNGEN ÖFFNEN
ODER VERSUCHEN, ZUGRIFF ZUM GERÄTEINNEREN ZU ERLANGEN.
REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM WARTUNGSPERSONAL DURCHGEFÜHRT WERDEN.

ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT
AUSSETZEN.

Die Anlage niemals in geneigter oder unstabiler Position aufstellen.

•
Das Gerät keinen extremen Temperaturen (unter 5°C oder über 35°C) oder Feuchtigkeit aussetzen.

•
Das Gerät keiner direkten Sonneneinstrahlung oder sonstigen Hitzequellen aussetzen.

•
Dieses Gerät nicht in einem abgeschlossenen Raum wie einen Bücherschrank oder ein eingebautes Gehäuse stellen. Für

•
eine ausreichende Belüftung sollte immer ein Abstand von 20 cm rund um das Gerät gesorgt werden.
Die Lüftung darf nicht durch Gegenstände, wie Zeitungen, Tischdecken, Vorhänge, usw. abgedeckt werden.

•
Bitte stellen Sie dieses Gerät nicht in eine Flüssigkeit.

•
Bitte stecken Sie keine Metallgegenstände durch die Lüftungsschlitze in das Gerät.

•
Das Gerät darf nicht ins Wasser fallen und darf keinem Spritzwasser ausgesetzt werden. Keine mit Flüssigkeiten gefüllten

•
Gegenstände, wie z. B. Vasen auf dem Gerät abstellen.
Keine offenen Flammen, wie Kerzen oder ähnliches auf das Gerät stellen.

•
Während eines Gewitters niemals den TV-Bildschirm oder die Antenne/das Netzkabel berühren. Bitte benutzen Sie das

•
Gerät nicht während eines Gewitters.
Bitte nicht auf das Netzkabel treten oder das Netzkabel verbiegen.

•
Bei Auftreten von Störungen darf das Gerät nur von einem Fachmann eingestellt oder repariert werden. Bitte wenden Sie

•
sich an einen zugelassenen technischen Kundendienst.
Bei längerer Nichtbenutzung der Fernbedienung, Batterien herausnehmen und an einem trockenen Ort aufbewahren.

•
Die Fernbedienung nicht fallen lassen, sie könnte sonst beschädigt werden.

•
Bitte immer darauf achten, dass die Netzspannung der Steckdose (Spannung und Frequenz) der auf dem Geräteschild auf

•
der Geräterückseite angegebenen entspricht.
Bei Nichtbenutzung, das Hauptstromkabel aus der Steckdose ziehen. Beim Herausziehen immer nur am Stecker anfassen,

•
nicht am Kabel.
Dieses KLASSE 1 Gerät darf nur an eine Wechselstromsteckdose mit Erdungsschutz angeschlossen werden. Außerdem

•
sollte das Gerät mit einer einfach zugänglichen Steckdose verbunden werden.
Wenn das Gerät über einen Ausschalter an der Steckdose oder über eine Steckerleiste ausgeschaltet wird, muss die

•
Steckdose oder Steckerleiste einfach zu bedienen und in Reichweite sein.

G3

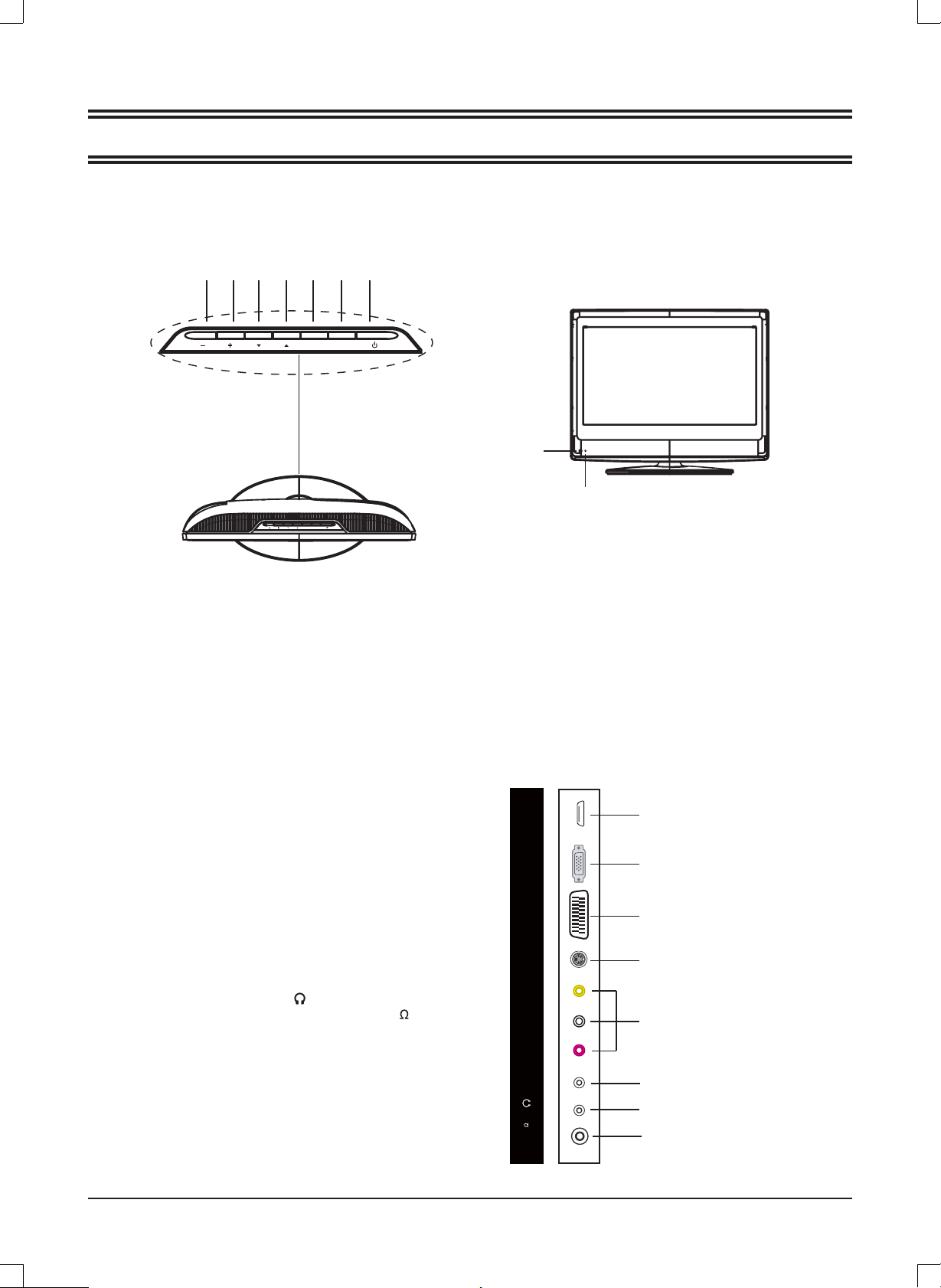

HAUPTGERÄT

Bedienelemente

VOL CH MENU SOURCE

BEDIENELEMENTE

3245671

9

8

VOL CH MENU SOURCE

Allgemeine Bedienelemente

1.

2.

3.

4.

5.

6.

7.

8.

9.

Lautstärke vermindern ( - VOL)
Lautstärke erhöhen (VOL +)
Sender Ab Taste

! !!!!!!!!!!!

Sender Auf-Taste ( CH o )
Taste Menu (MENU)
Taste zur Auswahl der Eingangsquelle !DŽSOURCE)
Einschalter/Stand-by-Taste

!!!!!!!!!!!!!!!!

Betriebsleuchte
Fernbedienungssensor

Anschlüsse (Geräterückseite)

1.

2.

3.

4.

5.

VIDEO)

6.

7.

8.

High defi nition multi-media interface Anschluss (HDMI)
VGA-Interface-Eingangsbuchse!DŽVGA)
SCART-Eingangsbuchse!DŽSCART)
S-Video-Eingangsbuchse!DŽS-VIDEO)
Composite Audio- und Video-Eingangsbuchse !DŽR/L/

PC-Audio-Eingangsbuchse

!DŽPC!

Audio-Ausgangsbuchse!DŽ )
Antenne/Kabel TV-Eingangsbuchse

AUDIO )

!!)

RF 75 )

(p CH)

(z)

1

AGV IMDH

2

!

SCART

S-VIDEOVIDEOLR

3

4

5

G4

OIDUA

CP

)
5

7(
F
R

6

7

8

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

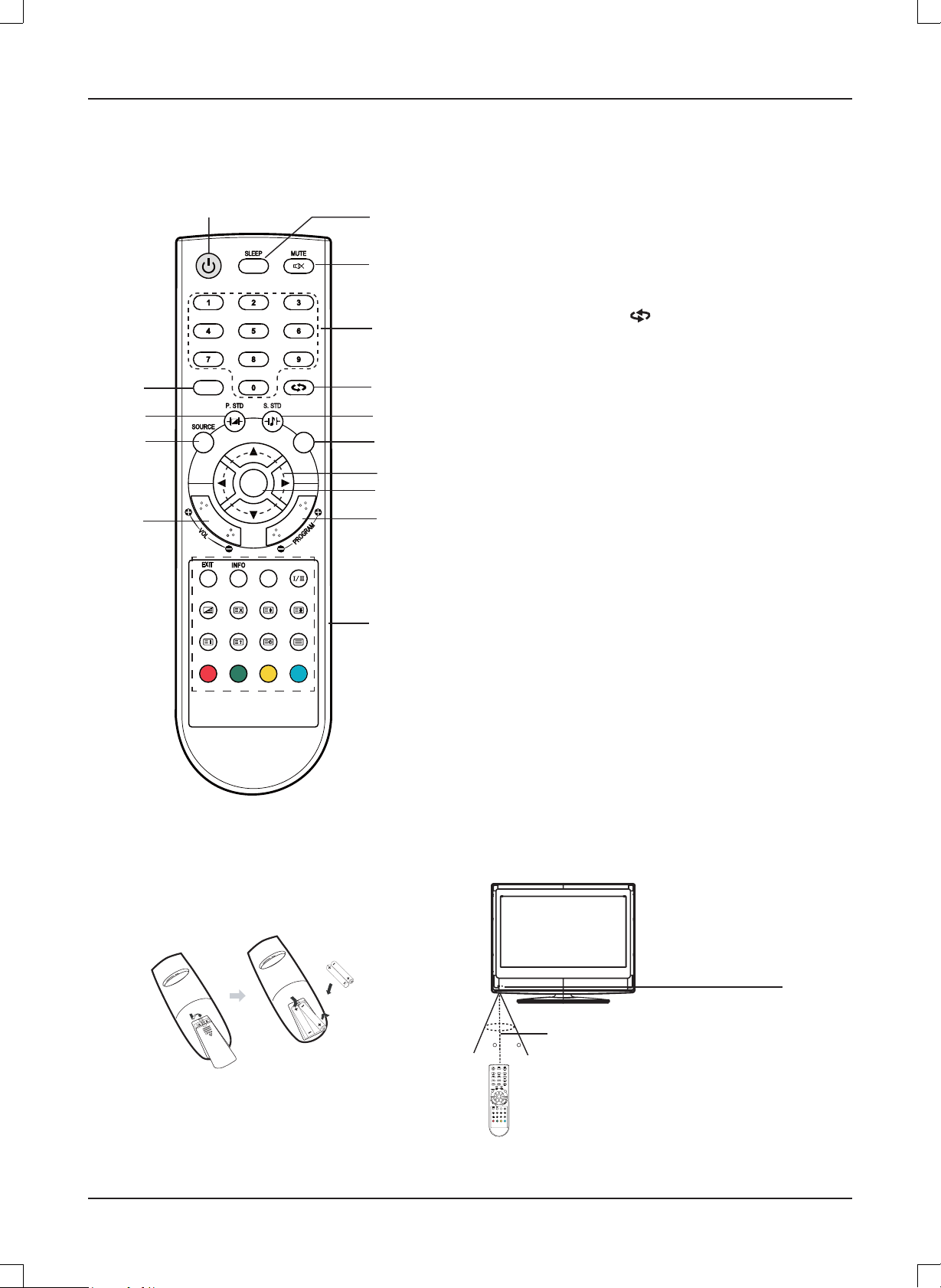

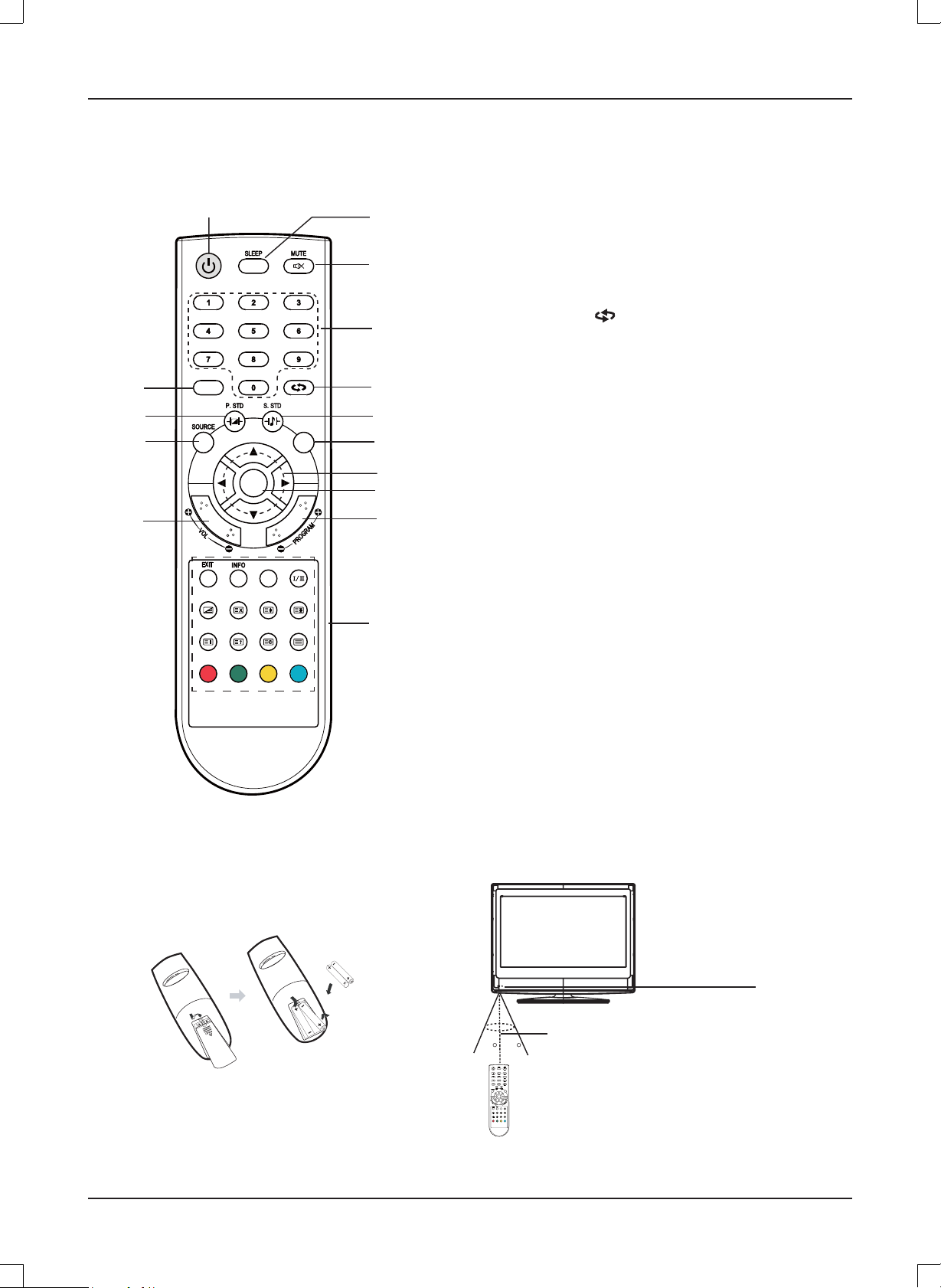

FERNBEDIENUNG

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

Bedienelemente

14

13

12

11

1

FAV

MIX

INDEX

CANCEL

REVEAL

OK

ASPECT

SIZE

SUBPAGE

MENU

HOLD

TTX

2

1. Einschalter/Stand-by-Taste (z)

3

2. Sleep Timer-Taste (SLEEP)

3. MUTE-Taste (MUTE)

4. Zahlentasten (0, 1~9)

5. Taste vorheriger Sender ( )

4

6. Klangmodustaste (S.STD)

7. Menütaste (MENU)

5

6

7

8
9

10

8. Navigationstasten (o, a, p, b)

9. Bestätigungstaste (OK)

10. Senderwahltasten (- PROGRAM +)

11. Lautstärkeregler (- VOL +)

12. Taste zur Auswahl der Eingangsquelle (SOURCE)

13. Bildmodustaste (P.STD)

14. Taste der Favoritenprogrammliste (FAV)

*. Spezialtasten

EXIT: Taste zum Verlassen des Menüs
INFO: Informationsanzeigetaste
ASPECT: Anzeigemodus-Wahltaste
I/II: NICAM-Modustaste
MIX: Videotext-MIX-Taste
CANCEL: Taste zum Aufheben des Videotextmodus

*

SIZE: Videotextgröße/Zoom-Taste
HOLD: Videotext-Holdtaste
INDEX: Taste zum Anzeigen des Videotext-Index
REVEAL: Videotext-Einblendetaste
SUBPAGE: Taste für Videotext-Unterseite
TTX: Videotext Ein/Aus- Taste

Batterien einlegen

Reichweite

Zwei Batterien vom Typ “LR03/AAA”

Fernbedien-

ungssensor

30 30

FAV

MENU

OK

ASPECT

MIX

CANCEL

HOLD

SIZE

TTX

SUBPAGE

REVEAL

INDEX

Innerhalb von ca. 8 Metern

Hinweis:

Helles Sonnenlicht oder Gewitter können zur Störung der Fernbedienung führen.

•

Wenn die Fernbedienung für längere Zeit (einen Monat oder länger) nicht benutzt wird, immer die Batterien herausnehmen. Ansonsten

•

könnten die Batterien auslaufen und die Fernbedienung beschädigen.
Die Tasten auf der Fernbedienung führen ähnliche Funktionen wie die auf dem Hauptgerät aus.

•

G5

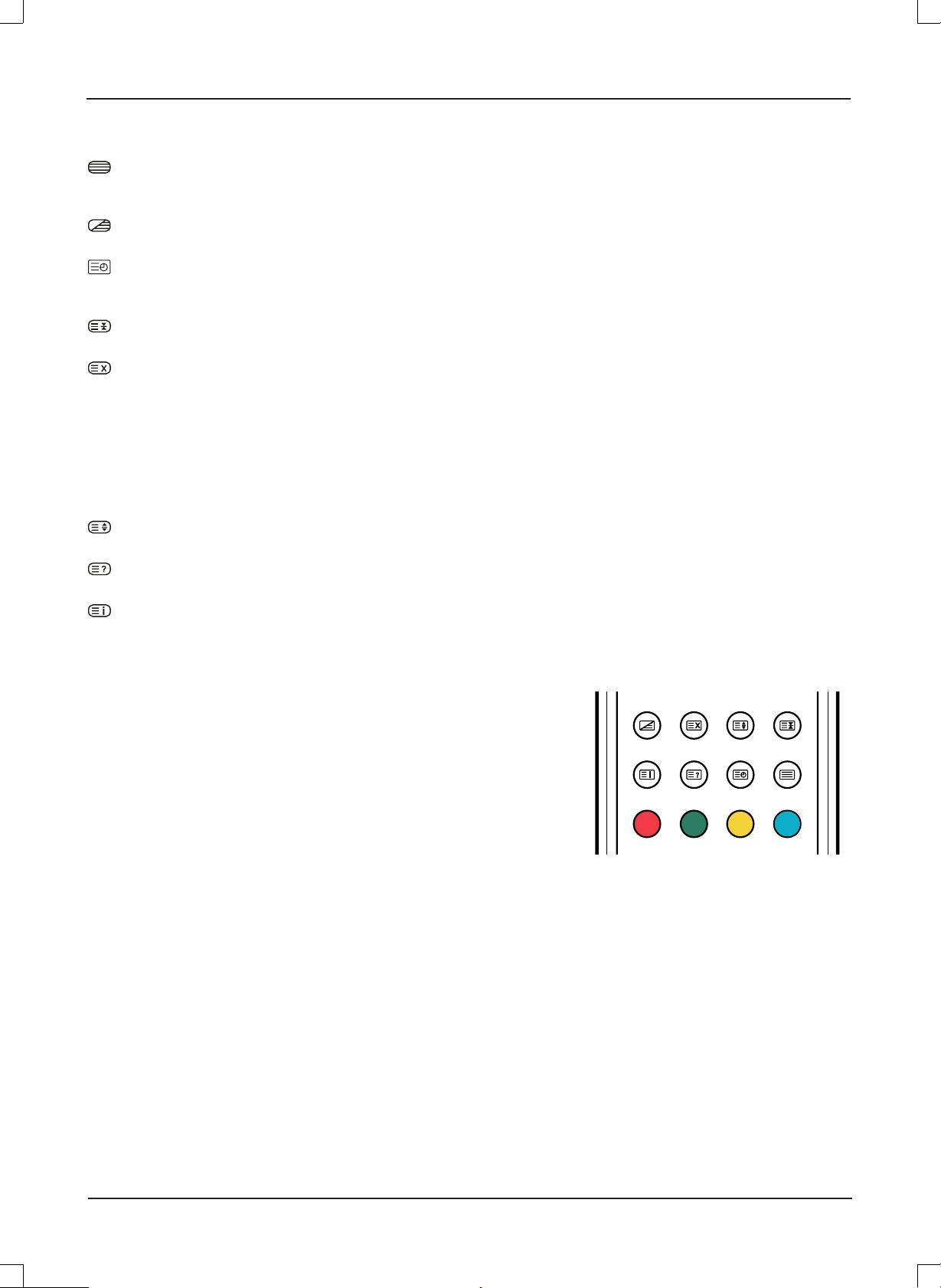

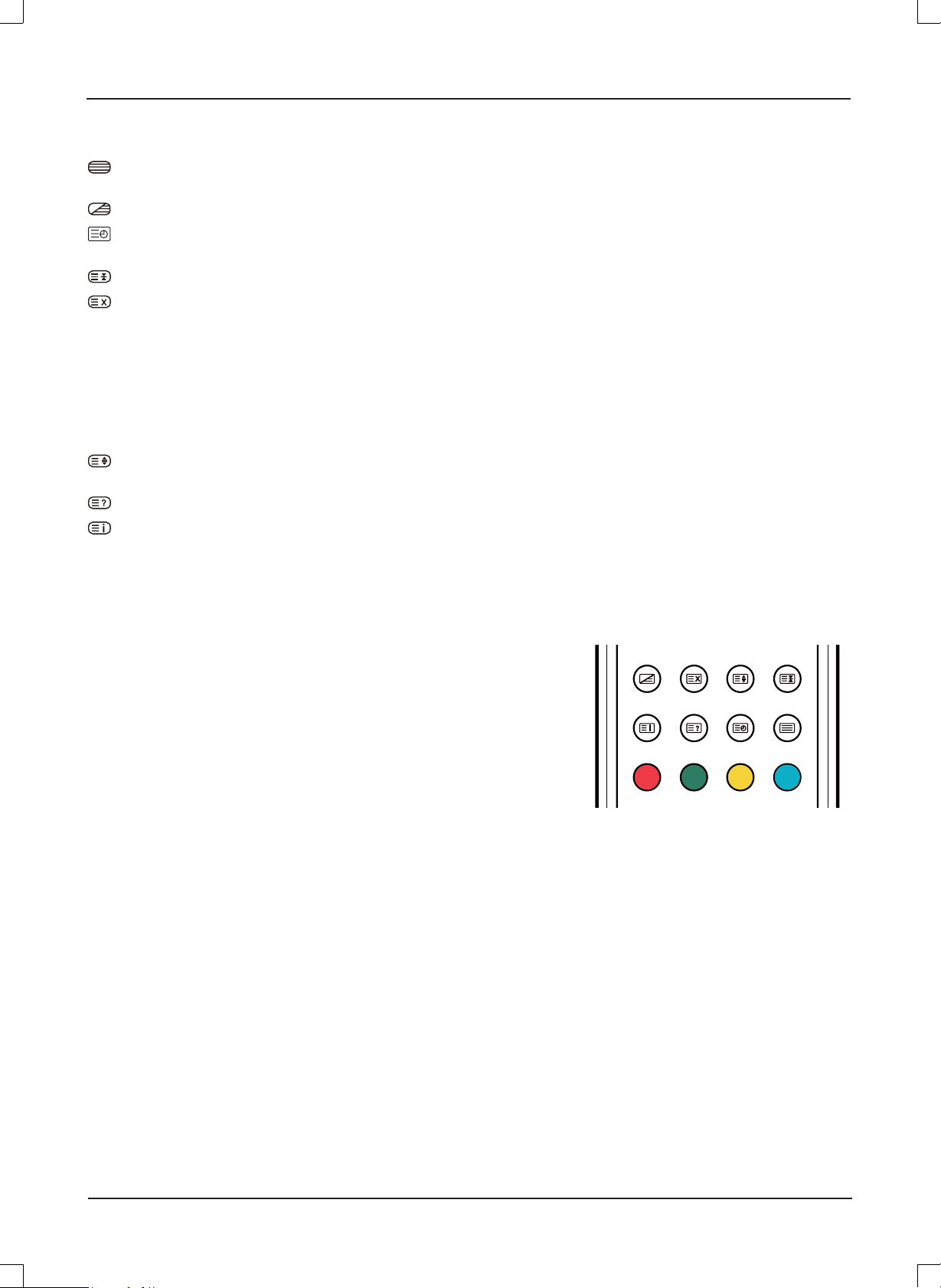

Videotextfunktion

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

: Drücken Sie diese Taste, um die Videotextfunktion und die Videotextseite aufzurufen. Wenn Sie den Videotext

verlassen möchten, drücken Sie diese Taste erneut. Wenn die Videotextseite auf dem Bildschirm angezeigt wird, können Sie
die entsprechenden Funktionen über die Fernbedienung wählen.

: Wenn sie das Bild und die Videotextseite gleichzeitig aufrufen möchten, drücken Sie bitte diese Taste. Zum

Deaktivieren dieser Funktion erneut diese Taste drücken.

: Dient der Unterseite einer Videotextseite, d.h. Untercodeseite. Wird diese Taste gedrückt, zeigt der Bildschirm die

Anforderungen zum Aufrufen der Unterseite an. Ist keine Unterseite vorhanden, wird sie auch nicht angezeigt. In den meisten
Fällen gibt es keine Unterseite.

: Diese Taste drücken, wenn Sie diese Seite angezeigt lassen möchten und erneut drücken, um diese Funktion zu

deaktivieren.

:

Diese Taste drücken, wenn Sie nicht den Inhalt der Seite, sondern nur das Senderbild anzeigen möchten.

Erneut drücken, um den Inhalt der Seite erneut anzuzeigen.

Die Zahlentasten 0~9 auf der Fernbedienung bieten auch direkten Zugriff auf eine bestimmte Seite. Mithilfe der Taste "o/p"
auf der Fernbedienung kann man den Inhalt der vorherigen oder nächsten Seite anzeigen.

Drücken Sie die rote, grüne, gelbe und blaue Taste auf der Fernbedienung. Die Seite der entsprechenden Farbe wird im
unteren Teil des Bildschirms angezeigt.

: Diese Taste drücken, um den unteren Bildteil zu vergrößern und noch einmal drücken, um den unteren Bildteil zu

verkleinern und ein drittes Mal drücken, um die normale Anzeige fortzusetzen.

: Diese Taste drücken, wenn Sie den verborgenen Text anzeigen möchten. Erneut drücken, um die Anzeige des

verborgenen Textes zu schließen.

: Diese Taste drücken, wenn Sie den Index für alle Bildschirmtextseiten anzeigen möchten.

FAST TEXT:

Die ROTE, GRÜNE, GELBE und BLAUE Taste wird zum schnellen Zugriff auf die farblich codierten Seiten gedrückt, die über
den FAST TEXT gesendet werden.

MIX

Beispiel:

ROT wählt die STADTINFORMATION

BLAU wählt die REISEINFORMATION

GRÜN wählt die WETTERINFORMATION

GELB wählt das TV PROGRAMM

INDEX

CANCEL

REVEAL

SIZE

SUBPAGE

HOLD

TTX

G6

ERSTE INBETRIEBNAME DES TV-GERÄTES

1.

Die Antenne mit dem Anschluss RF 75Ω verbinden.

2.

Das Fernsehgerät einschalten.

3

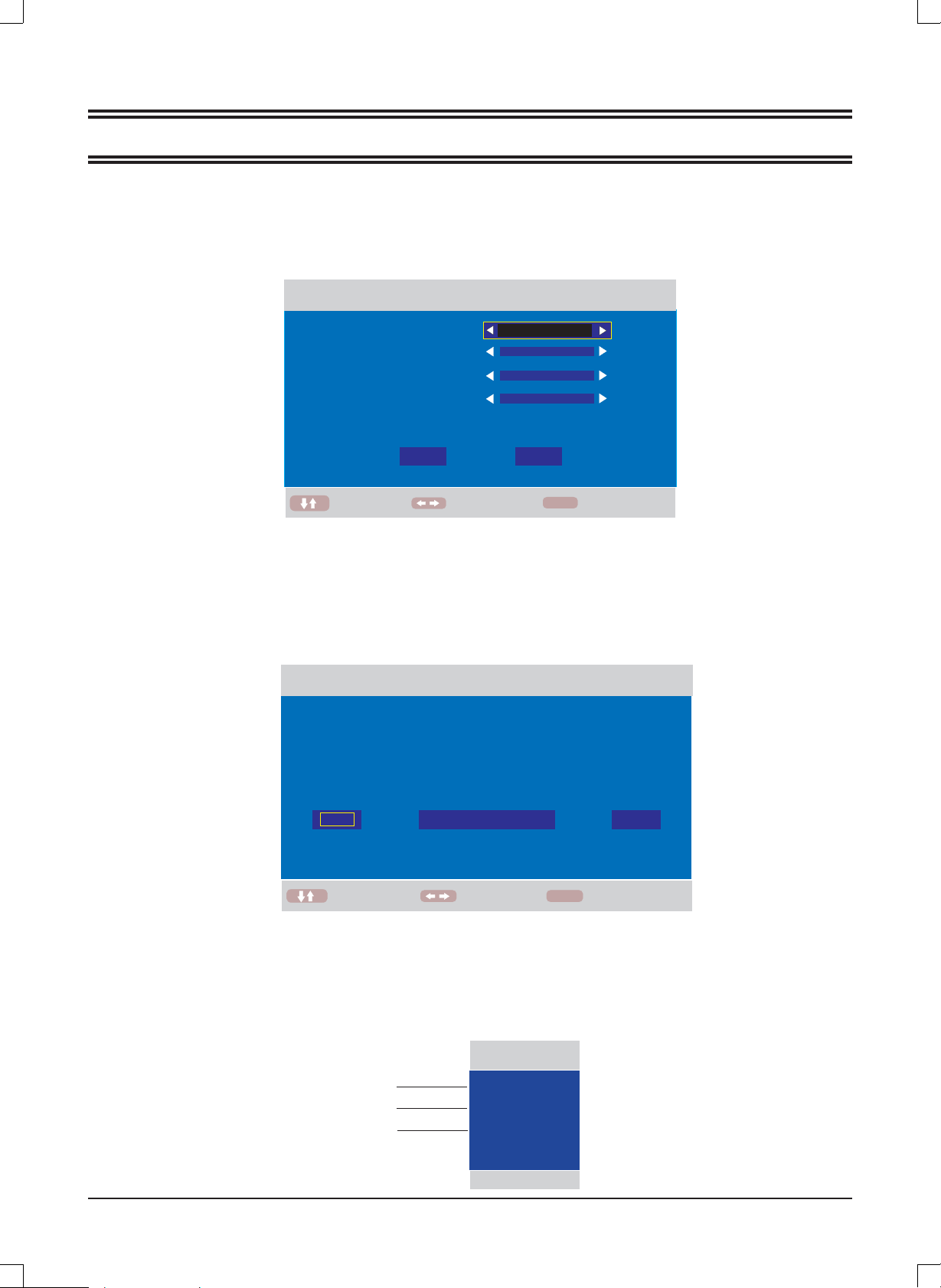

Der Installationsbildschirm erscheint:

.

FIRST TIME INST ALLATION

COUNTRY
LANGUAGE
DELETE PROGRAM
SEARCH PROGRAM

YES

MOVE

4.

Drücken Sie auf nacheinander auf [o] oder [p] , um die gewünschten Einstellungen aufzurufen.

5.

Drücken Sie [b] oder [a], um die gewünschten Einstellungen vorzunehmen.

6.

Drücken Sie [p] um "YES" (JA) zu wählen und mit [OK] bestätigen.

ADJUST

OTHER

ENGLISH

YES
YES

NO

MENU

EXIT

Hinweis:
Zum Annullieren des ersten Installationsprozesses drücken Sie [p], um "NO" (NEIN) zu wählen und folgender Bildschirm erscheint:
Zum Aufheben der Sendersuche die Taste [MENU] drücken.

FIRST TIME INST ALLATION

First time installation is not finished!

Are you sure to exit?

YES

MOVE

DO IT NEXT TIME NO

MENU

EXIT ADJUST

Hinweis:
Der Installationsbildschirm erscheint erneut, wenn Sie ein “Reset” durchgeführt und das Gerät aus- und wiedereingeschaltet
haben.

TV-Information

Taste [INFO] drücken, um die Programminformation anzuzeigen.

TV

Programmnummer
Farbsystem

Klangsystem

001
PAL
BG

G7

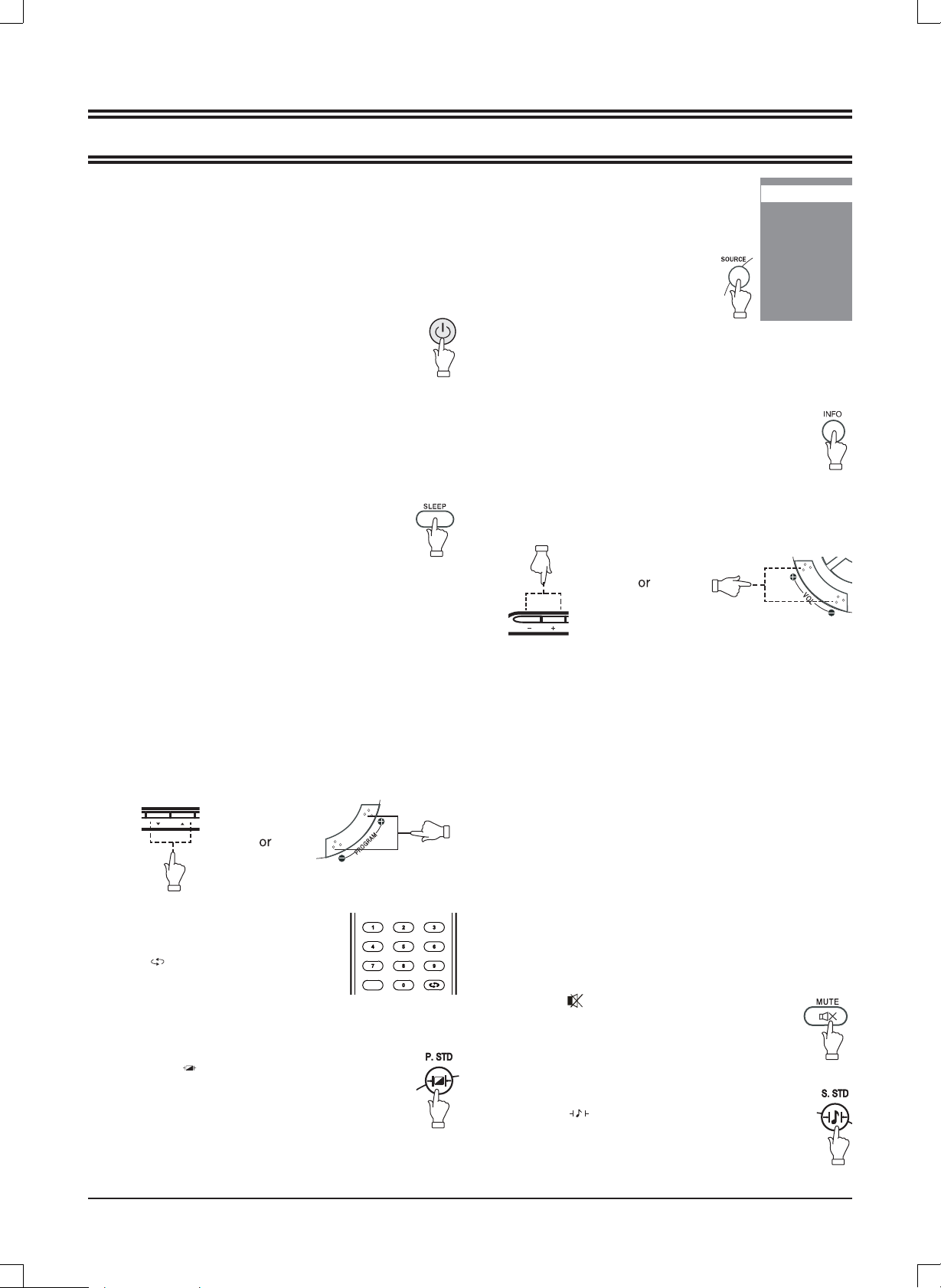

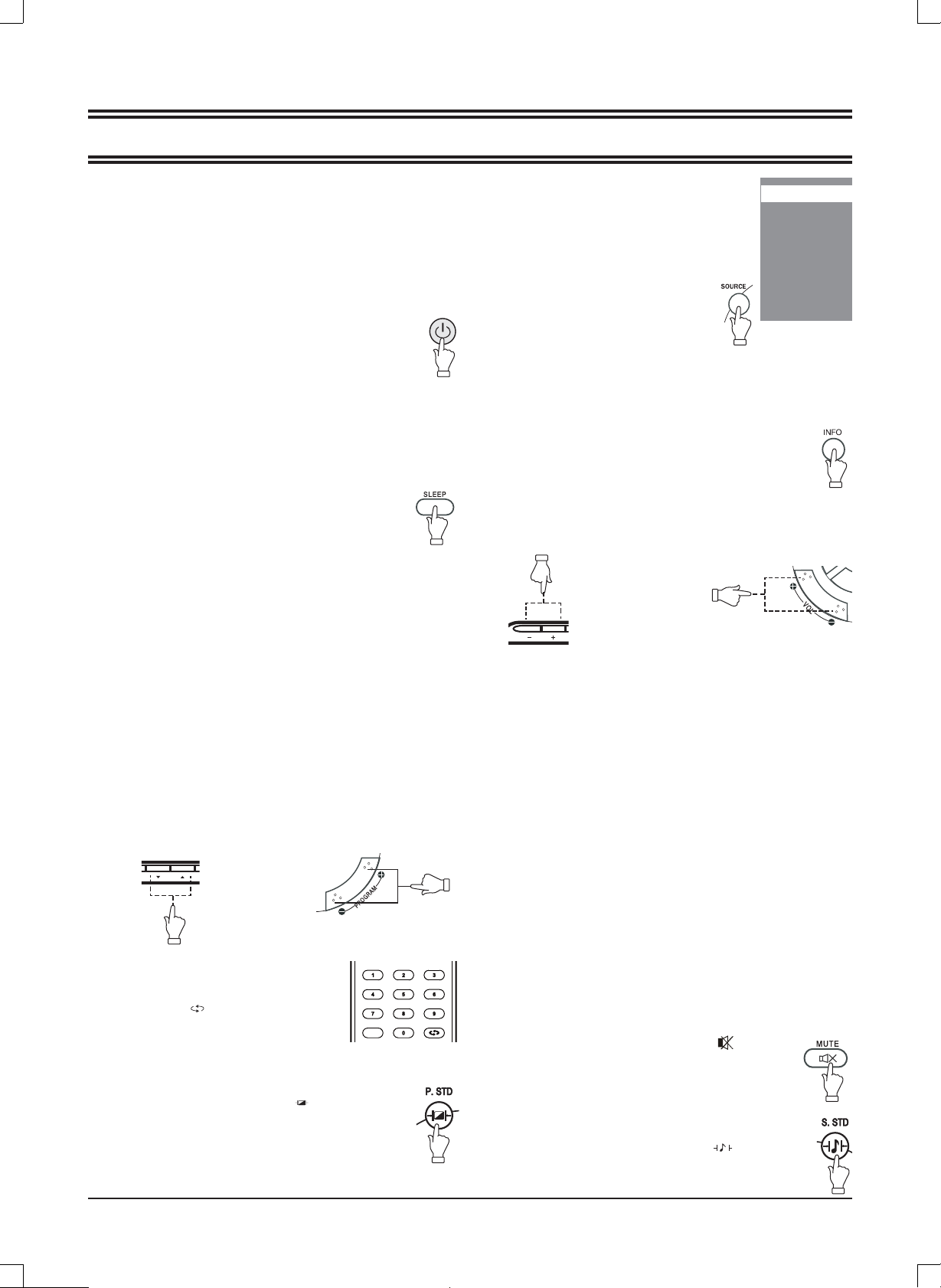

GRUNDFUNKTIONEN

FAV

Achten Sie darauf, dass alle Anschlüsse einwandfrei
durchgeführt wurden, bevor Sie das Gerät einschalten.

Der Einschalter leuchtet rot und das Gerät befi ndet sich im
Stand-by-Modus.

Gerät einschalten

Zum Einschalten des Gerätes auf [z] drücken.
Der Einschalter leuchtet blau.

Gerät ausschalten

Zum Ausschalten des Gerätes erneut auf [z] drücken.
Das Gerät schaltet sich automatisch in den Stand-by-Modus.
Der Einschalter leuchtet rot.

Einstellen des Sleep-Timers

Der Sleep-Timer schaltet das Gerät automatisch nach
Ablauf einer vorprogrammierten Zeit aus. Es
gibt 9 programmierbare Zeiten, drücken Sie
mehrmals hintereinander die Taste [SLEEP] auf der
Fernbedienung, um die gewünschte Ausschaltzeit
einzustellen:

0 Min

v60 Min v 75 Min v 90 Min v 105 Min

(Der Sleep-Timer startet, sobald die Einstellung beendet ist.)

Prüfen der verbleibenden Zeit bis zum Ausschalten.

Taste [SLEEP] auf der Fernbedienung drücken und die
verbleibende Zeit bis zur Ausschaltzeit wird ein paar
Sekunden lang angezeigt.

v

15 Min

v

30 Min

v

45 Min

v

120 Min

TV-Sender wählen

Nachdem Sie "ATV" als Eingangsquelle gewählt haben,
können Sie mithilfe einer der folgenden Optionen Ihren
Sender wählen.

Drücken Sie [-PROGRAM] oder [PROGRAM+] (oder [

•

CH] oder [CH o] am Hauptgerät).

CH

Drücken Sie [0, 1~9], um die

•

Sendernummer direkt einzugeben.
Drücken Sie [ ] um zum vorherigen

•

Sender zurückzukehren, den Sie vorher
eingestellt hatten.

oder

FAV

p

Wählen Sie den Bildmodus

Drücken Sie die Taste [P.STD ] mehrmals
hintereinander auf der Fernbedienung, um den
gewünschten Bildmodus aufzurufen.

Auswahl der Eingangsquelle.

Wählen Sie die erforderlichen
angeschlossenen externen Geräte.
Drücken Sie auf [SOURCE], um die
einwandfreie Eingangsquelle zu wählen.
Das Menü der Eingangsquelle erscheint.

1. Drücken Sie [o/p], um den
markierten Streifen zur gewünschten
Eingangsquelle zu bewegen.

2. Drücken Sie zum Bestätigen auf [OK] (oder [a] ) und der
gewählte Quellname erscheint ein paar Sekunden lang auf
dem TV-Bildschirm.

TV

AV
S-VIDEO
SCART
HDMI
PC

Displayinformation

Drücken Sie [INFO] auf der Fernbedienung und die
Angaben zu dieser Quelle erscheinen automatisch auf
dem Bildschirm.

Lautstärke regeln

Zum Reduzieren der Lautstärke die Taste [- VOL] drücken.
Zum Erhöhen der Lautstärke die Taste [VOL+ ] drücken.

oder

VOL

Funktion NICAM

Drücken Sie [I/II] auf der Fernbedienung, wenn Ihre
Eingangsquelle "TV" ist.
Dieser Vorgang hat keinen Einfl uss auf Kanäle mit NICAM-
Signal.
Nachdem Sie [I/II] gedrückt haben, können Sie die
verschiedenen Klangoptionen wie Mono, Stereo, Dual I, Dual
II einstellen.

Bildschirmsprache wählen

Die Werkseinstellung der OSD-Sprache (On Screen Display)
ist “Englisch”. Bearbeiten des OSD.

1. Drücken Sie [MENU] und das OSD-Menü erscheint.

2. Drücken Sie [p] bis das Menü „Function“ erscheint.

3. Drücken Sie [a], um das Einstellungsmenü aufzurufen
und die Option „Language“ (Sprache) wird markiert.

4. Drücken Sie [b/a], um die gewünschte Sprache
einzurichten.

5. Zum Verlassen des Untermenüs die Taste [MENU]
drücken.

Stummschaltung

Drücken Sie die Taste [MUTE ] auf der
Fernbedienung um den Ton auszuschalten.
Diese Taste erneut drücken (oder [VOL+]) und die
Stummschaltung ist aufgehoben

Soundmodus wählen

Drücken Sie die Taste [S.STD ] mehrmals
hintereinander auf der Fernbedienung, um den
gewünschten Soundmodus aufzurufen.

G8

OSD-MENÜEINSTELLUNG

Menüs durchsuchen

Drücken Sie [MENU] und das OSD-Menü erscheint.
Drücken Sie [p] und es erscheinen hintereinander folgende Menüoptionen:
PICTURE (BILD) v SOUND (KLANG) v FUNCTION (FUNKTION) vTV v …
Wenn einige Menüoptionen grau hinterlegt sind, bedeutet dies, dass diese Option im aktuellen Einstellmodus nicht verfügbar
sind.

Allgemeine Bedienfunktionen:

Für jedes Menü die Taste [o, p] auf der Fernbedienung drücken, um die Optionen des Hauptmenüs zu wählen.



Die Taste [b, a, o, p] auf der Fernbedienung drücken, um Ihre Einstellungen zu ändern oder zu bestätigen.



(Folgen Sie den Tipps weiter unten an den entsprechenden OSD-Bildschirmen).
Nachdem die Einstellung einer Option beendet ist, drücken Sie die Taste [MENU], um die Option schrittweise zu



verlassen oder [EXIT], um den OSD-Bildschirm direkt auszuschalten.

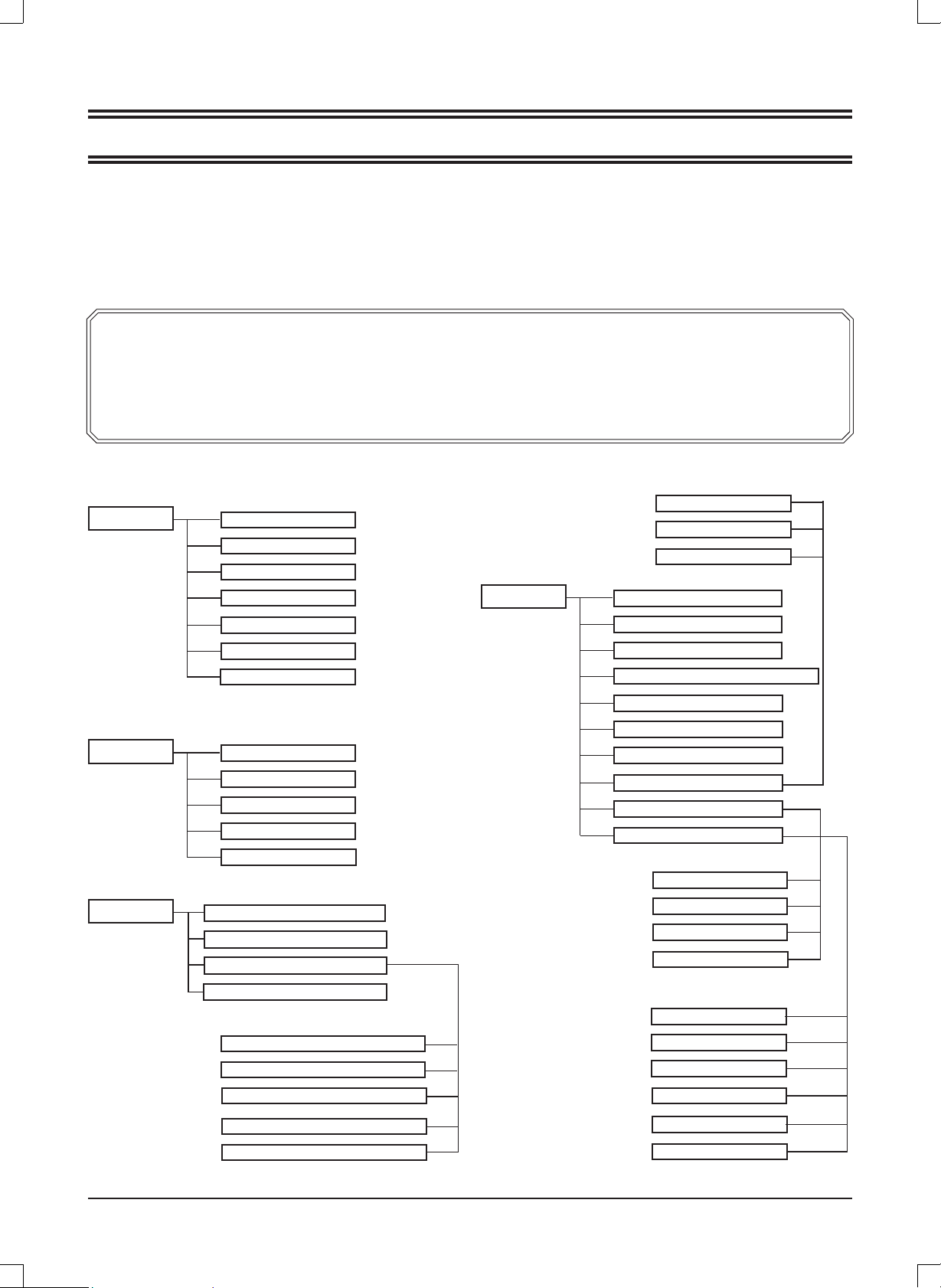

Aufbau des OSD-Menüs:

Kindersicherung


Bildmodus

Helligkeit

Kontrast

Farbe

FUNKTION

Tastensperre

Code ändern

Sprache

KLANG

TV

Bildschärfe

Farbton

Farbtemperatur

Klangmodus

Bass

Höhen

Balance

AVC

Land

Automatische Sendersuche

Manuelle Sendersuche

Sender bearbeiten

Sender

Klangsystem

Farbsystem

Filmgröße

Videotextsprache

Automatische Ausschaltfunktion

OSD-Timer

Blauer Bildschirm

Reset

Kindersicherung

Installation

Hotelmodus

Land

Sprache

Programm löschen

Programmsuche

Hotelsperre

Quellensperre

Standardquelle

Standardprog

AFT

Manuelle Sendersuche

Max. Lautstärke

Sperre aufheben

G9

TINT 50
COL

OUR TEMPERATURE

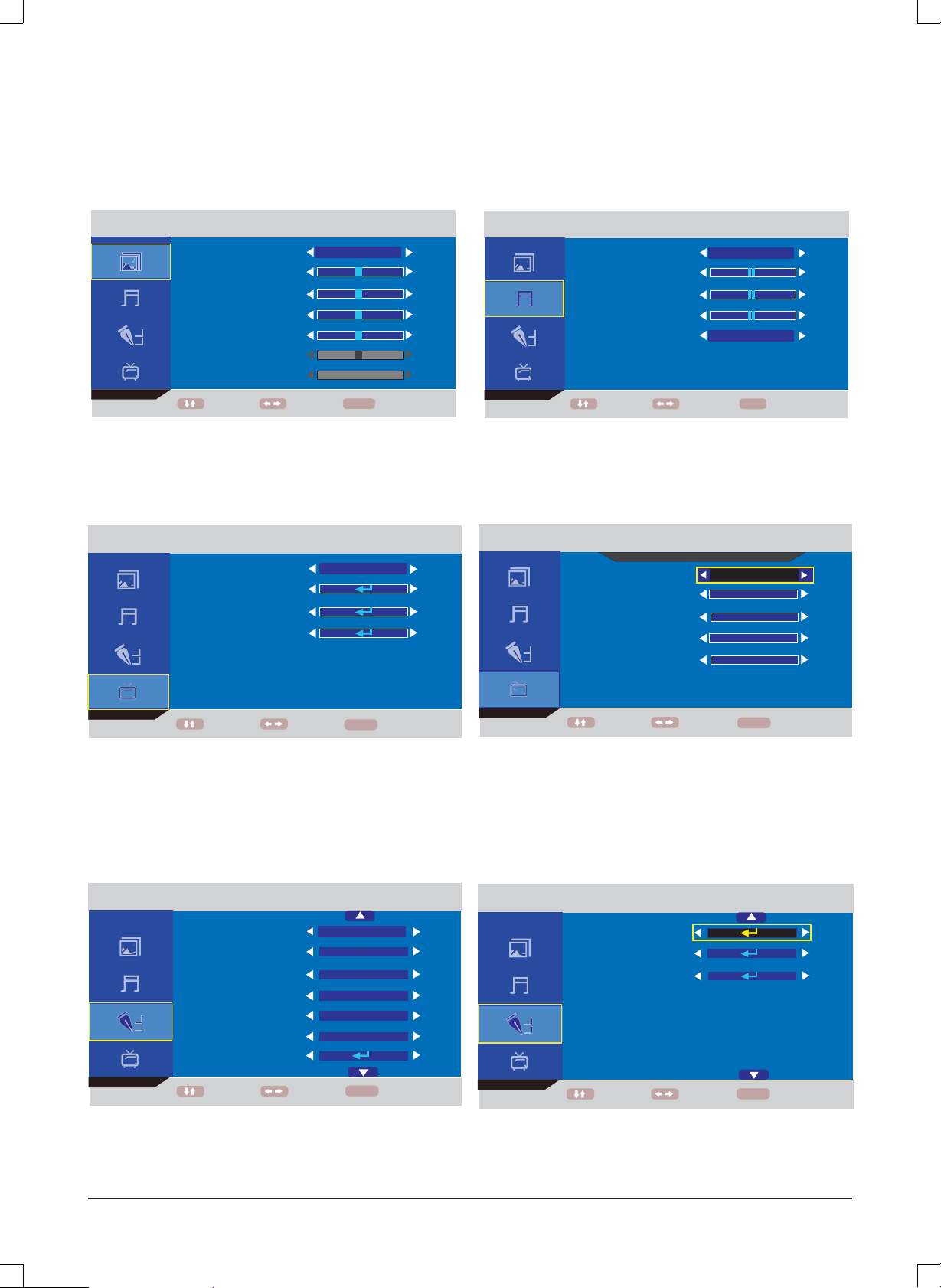

Haupt-OSD:

TINT 50
COLOUR TEMPERATURE

50

BILDMENÜ

TV-MENÜ

KLANGMENÜ


PICTURE MODE
BRIGHTNESS 50
CONTRAST 50
COLOUR
SHARPNESS 5

OUR TEMPERATURE

MOVE ADJUST

TV

COUNTRY
AUTO TUNING
MANUAL
CHANNEL EDIT

TUNING

PERSONAL

NORMAL

OTHER

SOUND MODE
BASS 50
TREBLE 50

50

EXIT MENU

BALANCE 0
AVC

CHANNEL
SOUND SYSTEM
COLOR SYSTEM
AFT
MANUAL TUNING

SOUND

PERSONAL

OFF

MOVE ADJUST

TV

MANUAL TUNING

MENU

001

BG

AUTO

OFF

860.25MHz

EXIT

MOVE ADJUST

MENU

EXIT

MOVE ADJUST

(Das TV-Menü ist nicht verfügbar, wenn "AV/S-VIDEO" als Eingangsquelle gewählt wurde.)

FUNKTIONSMENÜ

LANGUAGE
VIDEO SIZE
TT LANGUAGE
SLEEP TIMER
OSD TIMER
BLUE SCREEN
RESET

FUNCTION

ENGLISH

16:9

FULL

WEST EURO

OFF

60 SECONDS

ON

MOVE ADJUST

MENU

EXIT

CHILD LOCK
INSTALLATION
HOTEL MODE

MOVE ADJUST

FUNCTION

MENU

MENU

BACK

EXIT

G10

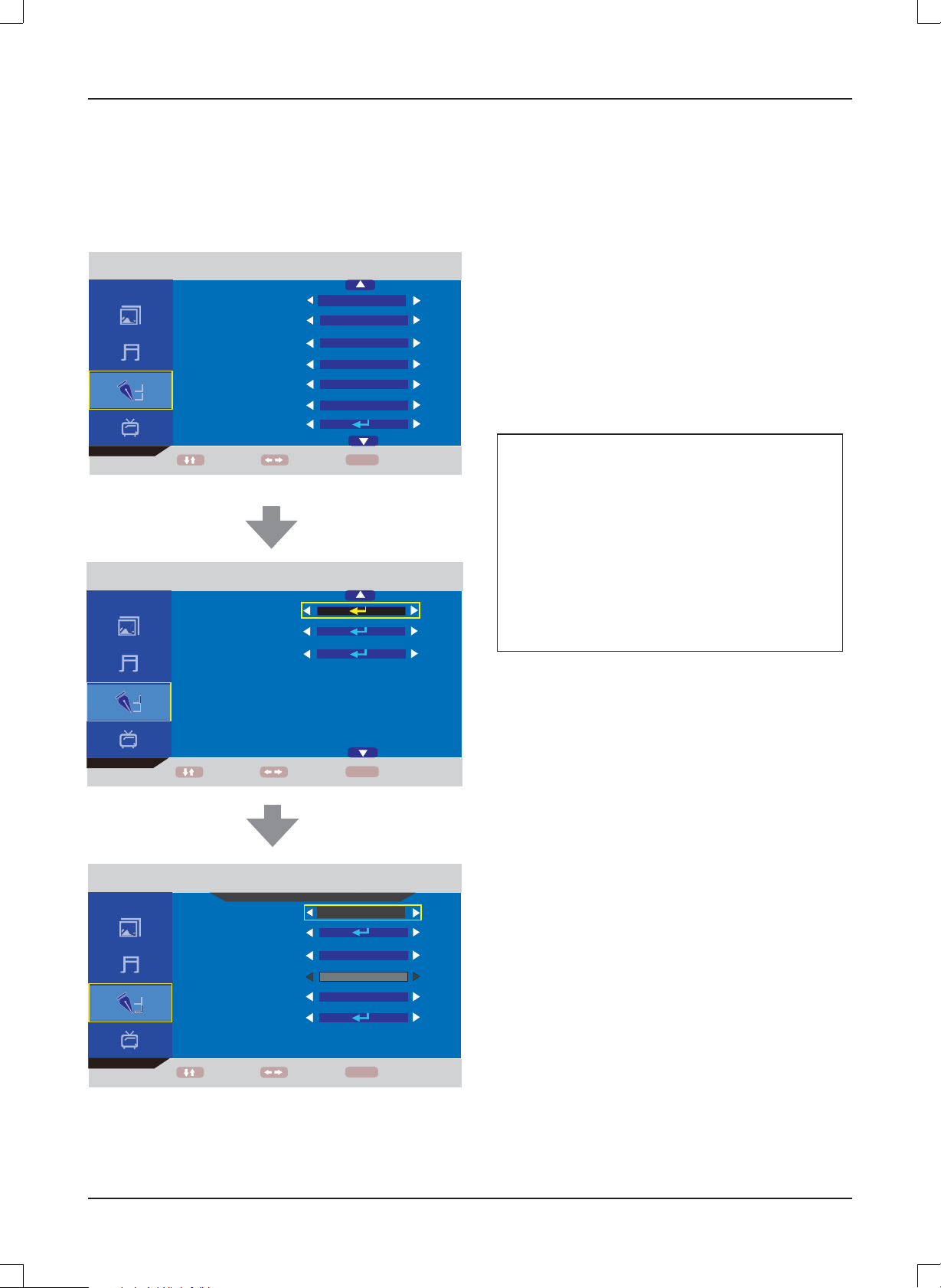

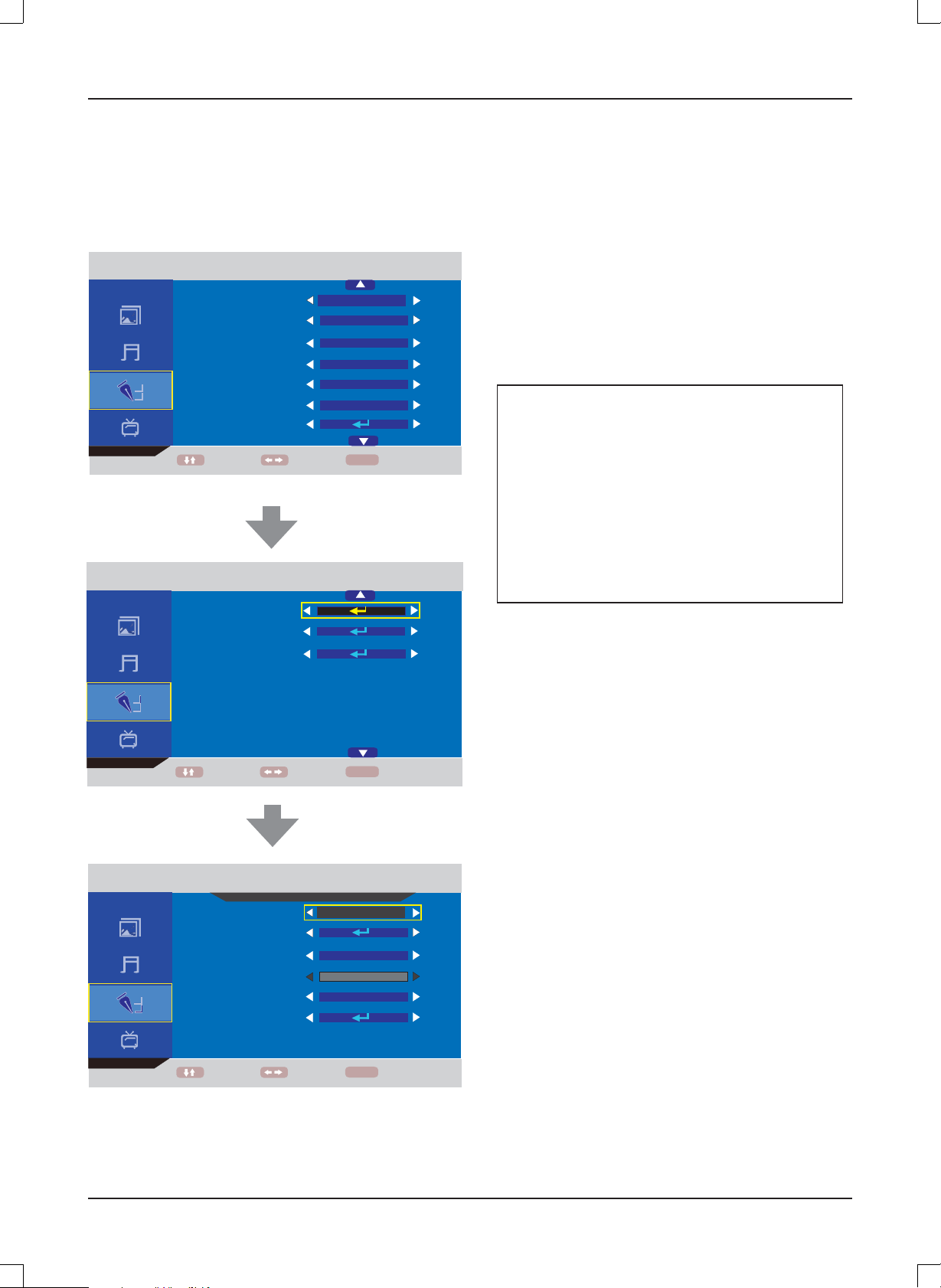

Information zur Funktion Hotelsperre

Rufen Sie ein Untermenü nach dem anderen auf:

FUNKTION v Hotelmodus v Hotelsperre v …

FUNCTION

LANGUAGE
VIDEO SIZE
TT LANGUAGE
SLEEP TIMER
OSD TIMER
BLUE SCREEN
RESET

MOVE ADJUST

FUNCTION

CHILD LOCK
INSTALLATION
HOTEL MODE

ENGLISH

16:9

FULL

WEST EURO

OFF

60 SECONDS

ON

MENU

EXIT

Hotelsperre: Es gibt aber noch andere Möglichkeiten. Zum

Einrichten der nachstehenden Optionen sollte diese
Funktion zunächst auf „ON“ (EIN) eingestellt werden.
Wenn sie auf “ON” (EIN) steht, sind alle nachstehenden
Optionen verfügbar.

Quellensperre: Sperren Sie die Eingangsquelle (z. B.: TV,

HDMI...).

Standardquelle: Wenn diese Option eingerichtet wird,

schaltet sich eine bestimmte Eingangsquelle bei
Einschalten des TV-Gerätes ein.

Standardprog: Richten Sie eine TV-Programmnummer als

Standard ein, wenn Sie auf "ATV" wechseln.

Max. Lautstärke: Zum Einstellen der maximalen

Lautstärke.

Sperre aufheben: Alle Sperren werden aufgehoben.

Zum PIN-Code:

(Die werkseitige Einstellung ist “0000”.)

Wenn Sie das Passwort vergessen

haben...

Geben Sie “2008” ein.

Geben Sie das Passwort nicht an
Kinder weiter.

MOVE ADJUST

FUNCTION

HOTEL LOCK

HOTEL LOCK
SOURCE LOCK
DEFAULT SOURCE

DEFAULT PROG

MAX VOLUME

CLEAR LOCK

MOVE ADJUST

MENU

OFF

16:9

OFF

1

100

MENU

EXIT

EXIT

G11

WARTUNG

WARNUNG:
ZU IHRER PERSÖNLICHEN SICHERHEIT SOLLTEN SIE DAS NETZKABEL AUS DER STECKDOSE ZIEHEN,

BEVOR SIE WARTUNGS- ODER REINIGUNGSARBEITEN DURCHFÜHREN.

Reinigen der LCD-Anzeigefl äche

Die LCD-Anzeigefläche darf nicht mit spitzen Gegenständen berührt werden. Staub und Fingerabdrücken auf der LCD­Anzeigefl äche können mit einem weichen, sauberen Tuch abgewischt werden.
Immer gerade, von der Mitte der LCD-Anzeigefl äche nach außen wischen.
Niemals chemische Mittel, wie Plattensprays, Antistatiksprays, Benzin oder Verdünner zum Reinigen der LCD-Anzeigefl äche
verwenden.

Reinigen des Hauptgerätes

Reinigen Sie das Gerätegehäuse mit einem sauberen, weichen, leicht lauwarm befeuchteten Tuch. Bitte benutzen Sie kein
Benzin, keinen Verdünner oder Alkohol, da sonst die Oberfl äche beschädigt werden kann.

FEHLERBEHEBUNG

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild und kein Ton.

Das Netzkabel ist nicht richtig mit dem Hauptgerät
verbunden.

Verbinden Sie das Netzkabel mit dem Hauptgerät.

Das Netzkabel ist nicht mit einer Netzsteckdose
verbunden.

Das Netzkabel mit der Steckdose verbinden.

Es wurde die falsche Eingangsquelle gewählt.

Wählen Sie eine korrekte Eingangsquelle.
Die Eingangsquelle funktioniert nicht mit dem TV-Gerät.
Führen Sie die richtigen Anschlüsse durch.

Kein Ton.

Die Lautstärke ist zu leise eingestellt.

Zum Erhöhen der Lautstärke die Taste VOL+ drücken.

Die Taste

Zum Erhöhen der Lautstärke die Taste
drücken.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem
Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

wurde auf der Fernbedienung gedrückt.

oder (oder VOL+/-)

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild oder nur Schwarz-Weiß-Bild.

Die Einstellung des Farbsystems passt nicht zum
Programm.

Stellen Sie das richtige Farbsystem ein.

Die Einstellung des Klangsystems passt nicht zum
Programm.

Stellen Sie das richtige Klangsystem ein.

Bild- oder Tonstörungen
Einige umstehende Geräte erzeugen Funkstörungen im TV-

Gerät.

Bitte halten Sie solche Geräte vom TV fern.
Es befindet sich eine Steckerleiste in derselben

Netzsteckdose.

Verbinden Sie das Netzkabel mit einer anderen
Netzsteckdose.

Es wurde ein falsches Klangsystem eingestellt.
Stellen Sie ein richtiges Klangsystem aus dem

Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Hinweis:
Es kann vorkommen, dass kleine helle und schwarze Punkte auf dem TV-Bildschirm erscheinen, dies ist aber ganz normal.

G12

TECHNISCHE DATEN

TF-L16B ATV

Bildschirmmerkmale

Bildschirmtyp LCD
Bildschirmgröße 15.6 Zoll
Anzeigeverhältnis 16:9
Aktiver Bereich 344.2 (H) X 193.5 (V)
Aufl ösung des Bildschirms 1366 (H) X 768 (V)
Helligkeit 250 cd/m
Kontrastverhältnis 500:1
Pixelpitch 0.252 (H) X 0.252 (V) mm
Maximale Farben 16.7 M
Reaktionszeit 8 ms

2

Anschlüsse

Eingang:

TV Tuner (RF 75Ω) 1
AV-Eingang (AV) 1
S-Video-Eingang (S-VIDEO) 1
SCART 1
VGA-Eingang (VGA) 1
PC-Audio-Eingang (PC AUDIO) 1
HDMI-Eingang (HDMI) 1

Ausgang:

Kopfhörer (

) 1

Merkmale

HD-kompatibel 480I, 480P, 576I, 576P, 720P, 1080I, 1080P
Wandmontage VESA 100

TV-Empfang

TV-Farbsystem PAL / SECAM
Klangsystem B/G , I, D/K
Antennen-Eingangsimpedanz 75 Ohm

Senderempfangsreichweite:
ATV 49MHz – 863MHz

Stromanforderungen

Leistungsanforderungen 100-240V ~ 50/60 Hz
Leistungsaufnahme
Maximal < 50W

Unterstützte VGA-Aufl ösungen

bis zu 1360 x 768

Maße (BxHxT)

Gerät mit Ständer/Lautsprecher 396 x 330 x 144 mm
Gerät ohne Ständer/Lautsprecher 396 x 303 x 70 mm

Gewicht (netto)

Gerät mit Ständer/Lautsprecher 2.7 Kg

Umgebung

Betriebstemperatur 5°C-35°C
Betriebsfeuchtigkeit 20%-80%

Hinweis:
Änderungen ohne vorherige Ankündigung vorbehalten.

G13

TF-L16B ATV

GEBRUIKERS­HANDLEIDING

Inhoudstafel

VOORZORGEN……………………………………………………………………..................... D3

BEDIENINGSTOETSEN……………………………………………………………………....... D4

EERSTE GEBRUIK VAN DE TV……………………………………………........................... D7

BASISFUNCTIES……………………………………………………………………….............. D8

INSTELLING OSD-MENU……………………………………………………………………...... D9

ONDERHOUD...……………………………………………………………………………….....D12

VERHELPEN VAN STORINGEN………………………………………………..................... D12

TECHNISCHE KENMERKEN………………………………………………………………….. D13

Beste klant,

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

Bedankt voor het kopen van deze LCD-TV. Als u de doos voor het eerst opent, gelieve dan te controleren of alle accessoires
aanwezig zijn. Gelieve de gebruikershandleiding aandachtig door te lezen voordat u delen aansluit en de stroom inschakelt en
bewaar deze handleiding binnen handbereik van uw LCD-TV.

FAV

MENU

OK

ASPECT

MIX

CANCEL

HOLD

SIZE

TTX

SUBPAGE

REVEAL

INDEX

Bedieningshandleiding X 1

AV-kabel X 1

Afstandsbediening X 1

Batterijen X 2

Stroomkabel X 1

Gelieve de accessoires te controleren bij het openen van het pak. Als er iets beschadigd is of ontbreekt, neem dan contact
op met uw plaatselijke verdeler:

Opmerking:
Deze handsleiding werd gedrukt voor de productontwikkeling.
Als een deel van de productbeschrijving gewijzigd moet worden om de gebruiksvriendelijkheid of andere functies te
verbeteren, wordt prioriteit gegeven aan de productspecifi catie zelf. In dergelijke gevallen is het mogelijk dat de handleiding
niet volledig overeenkomt met alle functies van het actuele product.
Daarom is het mogelijk dat het actuele product en de verpakking, alsook de naam en de illustratie, afwijken van de
handleiding.
Het scherm dat als een voorbeeld in deze handleiding getoond wordt, kan verschillen van de actuele schermweergave.

Als u zich op een bepaald moment in de toekomst van dit product wilt ontdoen, gelieve er
dan rekening mee te houden dat elektrische producten niet samen met huishoudelijk afval
verwijderd mogen worden. Gelieve het naar een van de bestaande afvalverwerkende centra te
brengen met het oog op de recycling. Vraag meer informatie over de recyclagemogelijkheden bij
de plaatselijke instanties of handelaars (elektrisch en elektronisch afval)

D2

VOORZORGSMAATREGELEN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Dit symbool duidt aan dat binnenin deze eenheid een gevaarlijke spanning aanwezig is die tot een
elektrische schok kan leiden.

Dit symbool geeft aan dat er belangrijke instructies betreffende het gebruik en het onderhoud
opgenomen zijn in de handleiding bij deze eenheid.

OPGELET

OM DE VEILIGHEID DOORLOPEND TE WAARBORGEN GEEN DEKSELS VERWIJDEREN, OF NIET PROBEREN OM
HET PRODUCT TE OPENEN.
DOE VOOR ALLE SERVICEWERKZAAMHEDEN EEN BEROEP OP ERKENDE EN BEVOEGD PERSONEEL.

OM BRAND OF HET GEVAAR VAN EEN ELEKTRISCHE SCHOK TE VERMIJDEN, DEZE EENHEID NIET AAN REGEN OF
VOCHT BLOOTSTELLEN

De eenheid niet in een hellende positie installeren.

•
De eenheid niet blootstellen aan extreme temperaturen (onder 5°C of boven 35°C) of aan vocht.

•
Stel de eenheid niet bloot aan rechtstreeks zonlicht of aan bronnen in de buurt die hitte uitstralen.

•
Plaats deze eenheid niet in gesloten ruimten zoals een boekenkast of een inbouwkast. Om een toereikende verluchting te

•
waarborgen, moet er minstens een vrije ruimte van 20 cm zijn rond het apparaat.
De ventilatie mag niet belemmerd worden door het afsluiten van de ventilatieopeningen met voorwerpen zoals kranten,

•
tafelkleden, gordijnen enz.
Deze eenheid niet in een vloeistof plaatsen.

•
Steek geen dunne voorwerpen in de eenheid door de ventilatieopeningen.

•
Het apparaat mag niet blootgesteld worden aan druip- of spatwater. Er mogen geen voorwerpen met vloeistoffen zoals

•
vazen op het apparaat geplaatst worden.
Plaats geen bronnen van naakte vlammen, zoals brandende kaarsen, op het apparaat.

•
Raak het TV-scherm of de antenne/de stroomkabel nooit aan tijdens onweer. Schakel de TV tijdens onweer uit.

•
Ga niet op de stroomkabel staan of wikkel de stroomkabel niet op.

•
Dit product mag alleen of gerepareerd worden door behoorlijk gekwalificeerd personeel als zich een abnormale

•
omstandigheid of een probleem voordoet. Gelieve hiervoor een gekwalificeerde monteur van de servicedienst te
raadplegen.
De batterijen van de afstandsbediening altijd verwijderen en op een droge plaats bewaren als de afstandsbediening voor

•
langere tijd niet gebruikt zal worden.
Vermijd om de afstandsbediening te laten vallen en te beschadigen.

•
Sluit deze eenheid altijd aan op een stopcontact met dezelfde stroomwaarden (spanning en frequentie) als de waarden die

•
op het kenplaatje aan de achterkant van de eenheid vermeld staan.
Als het apparaat niet in gebruik is, trek de stekker dan uit het stopcontact. Trek altijd aan de stekker zelf en niet aan het

•
stroomsnoer als u de stekker wilt uittrekken.
Dit apparaat van KLASSE 1 moet altijd aangesloten worden op een geaard AC-stopcontact en het AC-stopcontact moet

•
zich op een plaats bevinden waar de stekker gemakkelijk ingestoken en uitgetrokken kan worden.
Als de stroomstekker, of een koppelstuk gebruikt wordt om het apparaat uit te schakelen, moet deze stekker of het

•
koppelstuk steeds bedienbaar blijven.

D3

HOOFDEENHEID

Bedieningstoetsen

VOL CH MENU SOURCE

BEDIENINGSTOETSEN

3245671

9

8

VOL CH MENU SOURCE

Algemene bedieningstoetsen

1.

2.

3.

4.

5.

6.

7.

8.

9.

Toets om het volume te verminderen ( - VOL)
Toets om het volume te verhogen (VOL +)
Toets kanaal omlaag

! !!!!!!!!!!!

Toets kanaal omhoog ( CH o )
Menutoets (MENU)
Knop broningang
Stroom-/stand-bytoets

!!!!!!!!!!!!!!!!!!!DŽ

!!!!!!!!!!!!!!!!!!!

Stroomled
Afstandssensor

Aansluitingen (Achterpaneel)

1.

2.

3.

4.

5.

6.

7.

8.

High-Defi nition Multimedia-interface ingang (HDMI)
VGA-interface ingang!DŽVGA)
SCART-ingang!DŽSCART)
S-video-ingang!DŽS-VIDEO)
Samengestelde audio-& video-ingang !DŽR/L-video)
PC audio-ingang

!DŽPC!

AUDIO )
Audio-uitgang!DŽ )
Ingang voor antenne/kabel-TV

!!)

RF 75 )

(p CH)

SOURCE)

(z)

1

AGV IMDH

2

!

SCART

S-VIDEOVIDEOLR

3

4

5

D4

OIDUA

CP

)
5

7(
F
R

6

7

8

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

AFSTANDSBEDIENING

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

Controletoetsen

14

13

12

11

1

FAV

MIX

INDEX

CANCEL

REVEAL

OK

ASPECT

SIZE

SUBPAGE

MENU

HOLD

TTX

2

1. Stroom-/stand-bytoets (z)

3

2. Timer-toets (SLEEP)

3. Stilschakeltoets (MUTE)

4. Nummertoetsen (0, 1~9)

5. Toets vorig kanaal ( )

4

6. Toets klankmodus (S.STD)

7. Menu-toets (MENU)

5

6

7

8
9

10

8. Navigatietoetsen (o, a, p, b)

9. Bevestigingstoets (OK)

10. Toetsen voor kanaalselectie (- PROGRAM +)

11. Toetsen voor volumeregeling (- VOL +)

12. Toets voor bronselectie (SOURCE)

13. Toets voor beeldmodus (P.STD)

14. Toets favoriete programmalijst (FAV)

*. Speciale toetsen

EXIT: Toets om menu te verlaten
INFO: Toets informatieweergave
ASPECT: Toets selectie weergavemodus
I/II: Toets selectie NICAM-modus
MIX: Toets Teletekst mix
CANCEL: Toets voor annuleren teletekst

*

SIZE: Teletekstformaat/zoomtoets
HOLD: Toets in wacht plaatsen teletekst
INDEX: Toets weergave teletekstindex
REVEAL: Toets voor teletekstonthulling
SUBPAGE: Toets teletekst-subpagina
TTX: Aan/uit-toets teletekst

Aanbrengen van de batterijen

Bedieningsbereik

Twee “LR03/AAA” batterijen

Sensor afstands-

bediening

30 30

FAV

MENU

OK

ASPECT

MIX

CANCEL

HOLD

SIZE

TTX

SUBPAGE

REVEAL

INDEX

Binnen circa 8 meter

Opmerking:

• Fel zonlicht of licht kunnen een slechte werking van de afstandsbediening veroorzaken.

• Verwijder de batterijen steeds als de afstandsbediening gedurende een maand of langer niet gebruikt zal worden. Als de batterijen blijven
steken, kan dit schade veroorzaken.

• De toetsen op de afstandsbediening hebben dezelfde functies als de toetsen op de hoofdeenheid.

D5

Teletekstfunctie

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

: Druk op deze toets om naar de teletekstmodus te gaan en om de teletekstpagina weer te geven. Als u de
teletekstmodus wilt verlaten, druk dan opnieuw op deze toets. Als de teletekstpagina op het scherm weergegeven wordt, kunt
u de relevante functie met de afstandsbediening selecteren.

: Als u beeld en de teletekstpagina tegelijk wilt weergegeven, druk dan op deze toets. De toets nogmaals indrukken om
deze functie terug op te heffen.

: Verwijst naar een subpagina van een teletekstpagina, d.w.z. subcode pagina. Bij het indrukken van de toets, vraagt de
weergave op het scherm om de code van de subpagina in te voeren. Als er geen subpagina is, zal deze niet weergegeven
worden. In de meeste gevallen is er geen subpagina.

: Druk op deze toets als u de pagina wilt blijven weergeven en druk nogmaals op de toets om de holdmodus op te heffen.

:

Druk deze toets in als u de inhoud van de pagina niet wilt weergeven, maar alleen het kanaalbeeld.

Nogmaals indrukken om de inhoud van de pagina terug weer te geven.

De nummertoetsen 0~9 op de afstandsbediening kunnen gebruikt worden om naar een bepaalde pagina te gaan. "o/p" toets
op de afstandsbediening kan gebruikt worden om de inhoud van de vorige of de volgende pagina weer te geven.

Druk op de toets RED/GREEN/YELLOW/CYAN van de afstandsbediening. De pagina van de relevante kleur zal op het
onderste gedeelte van het scherm weergegeven worden.

: Druk deze toets in als u de inhoud van het bovenste gedeelte van de pagina wilt vergroten en druk de toets nog een
tweede keer in om de inhoud van het onderste deel van de pagina te vergroten. Druk de toets nog een derde keer in om de
normale weergave van de volledige inhoud van pagina te hervatten.

: Druk op deze knop als u de verborgen tekst wilt weergeven. Nogmaals indrukken om de weergave van de verborgen
tekst te sluiten.

: Deze toets indrukken als u de index voor alle teletekstpagina’s wilt weergeven.

FAST TEXT:

De RODE, GROENE, GELE EN BLAUWE toetsen worden gebruikt voor de snelle toegang tot de pagina’s met een
kleurcodering die door FAST TEXT uitgezonden worden.

MIX

Voorbeeld:

ROOD Selecteert STADSINFORMATIE,

BLAUW selecteert REISINFORMATIE,

GROEN selecteert WEERSINFORMATIE,

GEEL selecteert TV-PROGRAMMERING.

INDEX

CANCEL

REVEAL

SIZE

SUBPAGE

HOLD

TTX

D6

EERSTE GEBRUIK VAN DE TV

1.

Sluit de antenne aan op de aansluiting RF 75Ω.

2.

Zet de TV aan.

3

Het scherm van de installatiegids verschijnt als volgt:

.

FIRST TIME INST ALLATION

COUNTRY
LANGUAGE
DELETE PROGRAM
SEARCH PROGRAM

YES

MOVE

4.

Druk op [o] of [p] om de gewenste instellingen te selecteren.

5.

Druk op [b] of [a] om de gewenste instellingen te regelen.

6.

Druk op [p] om "YES" te selecteren en druk op [OK] om te bevestigen

ADJUST

OTHER

ENGLISH

YES
YES

NO

MENU

EXIT

Opmerking:
Om de eerste installatie tijdens het installatieproces te onderbreken, op [p] drukken om "NO" te selecteren. Het onderstaande
scherm verschijnt.
Om het zoeken van kanalen te annuleren, op [MENU] drukken.

FIRST TIME INST ALLATION

First time installation is not finished!

Are you sure to exit?

YES

MOVE

DO IT NEXT TIME NO

MENU

EXIT ADJUST

Opmerking:
Het eerste installatiescherm verschijnt opnieuw als de “reset” gedaan is. Schakel de hoofdeenheid dan uit en terug in.

TV-informatie

Druk op [INFO] om de programma-informatie weer te geven.

TV

Programmanummer
Kleursysteem
Klanksysteem

001
PAL
BG

D7

BASISBEWERKINGEN

FAV

Controleer of alle nodige aansluitingen correct gebeurd
zijn alvorens de stroom in te schakelen.

De stroomled brandt rood en de eenheid staat in stand­bymodus.

Zet de stroom aan

Druk op [z] om de hoofdeenheid aan te zetten.
De stroomled wordt blauw.

De stroom uitschakelen

Druk nogmaals op [z] om de hoofdeenheid uit te schakelen.
De eenheid wordt automatisch in stand-bymodus geplaatst.
De stroomled wordt rood.

Het gebruik van de sleep-timer

De sleep-timer schakelt de stroom automatisch uit nadat een
vooraf ingestelde tijd verstreken is. Er zijn 9 tijdperioden
beschikbaar. Druk herhaaldelijk op [SLEEP] op de
afstandsbediening om de gewenste slaaptijd te
selecteren.

0 Min

v60 Min v 75 Min v 90 Min v 105 Min

(De sleep timer start als de instelling voltooid is.)

Om de resterende tijd voor de sleepfunctie te
controleren

Druk op [SLEEP] op de afstandsbediening, de resterende
sleep time verschijnt gedurende een paar seconden op het
scherm.

v

15 Min

v

30 Min

v

45 Min

v

120 Min

Selecteer het TV-kanaal

Na selectie van "ATV" als ingangsbron, kunt u een van
volgende dingen doen om uw kanaal te selecteren.

Selectie van de ingangsbron

Schakel het aangesloten externe apparaat
in. Druk op [SOURCE] om de gepaste
ingangsbron te selecteren. Het menu van
de ingangsbron verschijnt.

1. Druk op [o/p] om de gemarkeerde
balk naar het gewenste bronelement
te verplaatsen.

2. Druk op [OK] ( of [a] ) om te bevestigen
De informatie van de geselecteerde bronnaam verschijnt
gedurende enkele seconden op het TV-scherm.

TV

AV
S-VIDEO
SCART
HDMI
PC

Informatieweergave

Druk op [INFO] op de afstandsbediening. De
betrokken informatie van de stroombron verschijnt
automatisch op het scherm.

Regeling van het volume

Druk op [- VOL] om het volume te verminderen.
Druk op [VOL+ ] om het volume te verminderen.

of

VOL

NICAM-functie

Druk op [I/II] op de afstandsbediening als de ingangsbron
"TV" is.
Deze handeling heeft geen invloed op de kanalen zonder
NICAM-signaal.
Zodra [I/II] ingedrukt wordt, alterneren de diverse klankopties
zoals mono, stereo, dual I, dual II.

Druk op [-PROGRAM] of [PROGRAM+] (of [p CH] of [CH

•

] op de hoofdeenheid).

o

CH

Druk op [0, 1~9] om het kanaalnummer

•

rechtstreeks in te geven.
Druk op [ ] om terug te gaan naar

•

het vorige kanaal dat u de vorige keer
bekeken heeft.

of

FAV

Selectie van de beeldmodus

Druk herhaaldelijk op [P.STD ] op de
afstandsbediening om de gewenste beeldmodus
te selecteren.

Selectie van de OSD-taal

De fabrieksinstelling voor de OSD-taal (On Screen Display)
is "Engels". Om het OSD te bewerken.

1. Druk op [MENU], het OSD-menu verschijnt.

2. Druk op [p] tot het menu "Function" (functie) verschijnt.

3. Druk op [a] om naar het instelmenu te gaan. "Language"
(taal) is gemarkeerd.

4. Druk op [b/a] om de gewenste taal in te stellen.

5. Druk op [MENU] om het submenu te verlaten.

Mute-functie

Druk op [MUTE ] op de afstandsbediening om het
geluid tijdelijk uit te schakelen.
Druk deze toets nogmaals in (of [VOL+]), het geluid
wordt hersteld.

Selecteer de klankmodus

Druk herhaaldelijk op [S.STD ] op de
afstandsbediening om de gewenste klankmodus te
selecteren.

D8

INSTELLING OSD-MENU

Door de menu’s navigeren

Druk op [MENU], het OSD-hoofdmenu verschijnt.
Druk op [p], het hoofdmenu wordt sequentieel weergegeven:
PICTURE (BILD) v SOUND (KLANG) v FUNCTION (FUNKTION) vTV v …
Als een menuoptie grijs verduisterd weergegeven wordt, betekent dit dat de optie in de actuele instelmodus niet beschikbaar
is.

Gewone procedure voor de bediening:

Druk voor elk menu op [o, p] op de afstandsbediening om de opties van het hoofdmenu te selecteren.



• Druk op [
(Volg de tips aan de onderkant van de betrokken OSD-schermen.)

• Als de instelling van een optie voltooid is, op [MENU] drukken om stap per stap te eindigen. Druk op [EXIT] om het
OSD-scherm direct uit te schakelen.

Structuur van het OSD-menu:

BEELD

b, a, o, p

] op de afstandsbediening om uw instellingen te wijzigen of te bevestigen.

Kindervergrendeling

Beeldmodus

Helderheid

Contrast

Kleur

FUNCTIE

Toetsvergrendeling

Code wijzigen

Taal

KLANK

TV

Scherpheid

Tint

Kleurtemperatuur

Klankmodus

Bass

Treble (hoge tonenregeling)

Balans

AVC

Land

Automatische tuning

Manuele tuning

Kanaalbewerking

Kanaal

Klanksysteem

Kleursysteem

Videoformaat

TT-taal

Sleep Timer

OSD-timer

Blue Screen (blauw scherm)

Reset

Kindervergrendeling

Installatie

Hotelmodus

Land

Taal

Programma wissen

Programma zoeken

Hotelvergrendeling

Bronvergrendeling

Standaardbron

Standaardprog

AFT

Manuele tuning

Max volume

Vergrendeling opheffen

D9

TINT 50
COL

OUR TEMPERATURE

Hoofdmenu OSD:

TINT 50
COLOUR TEMPERATURE

50

BEELDMENU

PICTURE MODE
BRIGHTNESS 50
CONTRAST 50
COLOUR
SHARPNESS 5

TV-MENU

COUNTRY
AUTO TUNING
MANUAL
CHANNEL EDIT


PERSONAL

OUR TEMPERATURE

MOVE ADJUST

TV

TUNING

NORMAL

OTHER

KLANKMENU

SOUND

SOUND MODE
BASS 50
TREBLE 50

50

EXIT MENU

BALANCE 0
AVC

MOVE ADJUST

TV

MANUAL TUNING

CHANNEL
SOUND SYSTEM
COLOR SYSTEM
AFT
MANUAL TUNING

PERSONAL

OFF

MENU

001

BG

AUTO

OFF

860.25MHz

EXIT

MOVE ADJUST

MENU

EXIT

MOVE ADJUST

(Het TV-menu is niet beschikbaar als "AV/S-VIDEO" als ingangsbron geselecteerd is.)

FUNCTIEMENU

LANGUAGE
VIDEO SIZE
TT LANGUAGE
SLEEP TIMER
OSD TIMER
BLUE SCREEN
RESET

FUNCTION

ENGLISH

16:9

FULL

WEST EURO

OFF

60 SECONDS

ON

MOVE ADJUST

MENU

EXIT

CHILD LOCK
INSTALLATION
HOTEL MODE

MOVE ADJUST

FUNCTION

MENU

MENU

BACK

EXIT

D10

Over de hotelvergrendelingsfunctie

Blader stap per stap naar het submenu:

FUNCTION v Hotel Mode v Hotel Lock v …

FUNCTION

LANGUAGE
VIDEO SIZE
TT LANGUAGE
SLEEP TIMER
OSD TIMER
BLUE SCREEN
RESET

MOVE ADJUST

ENGLISH

16:9

FULL

WEST EURO

OFF

60 SECONDS

ON

MENU

EXIT

Hotelvergrendeling: Kies de prioriteit voor de

onderstaande opties. Om de onderstaande opties in
te stellen, moeten ze eerst op “ON” ingesteld worden.
Als de optie op “On” ingesteld is, zijn alle onderstaande
opties beschikbaar.

Source lock (Bronvergrendeling): Stel de vergrendeling

in op de ingangsbron (bv.: TV, HDMI...) die u wilt
instellen.

Standaardbron: Stel een ingangsbronkanaal als standaard

in bij het inschakelen van de TV-eenheid.

Default Prog (Standaardprog): Stel een nummer van een

TV-programma als standaard in bij overschakeling naar
"ATV".

Max Volume: Om de waarde van het maximumvolume in

te stellen.

Clear Lock (vergrendeling opheffen): De vergrendelingen

opheffen.

Over de PIN-code:

FUNCTION

CHILD LOCK
INSTALLATION
HOTEL MODE

MOVE ADJUST

FUNCTION

HOTEL LOCK

HOTEL LOCK
SOURCE LOCK
DEFAULT SOURCE

DEFAULT PROG

MAX VOLUME

CLEAR LOCK

MENU

OFF

16:9

OFF

1

100

(De standaardinstelling is “0000”.)

Als u het wachtwoord vergeten bent...

Geef dan “2008” in om het in te
voeren.

Vermijd dat jonge kinderen dit
wachtwoord kennen.

EXIT

MOVE ADJUST

MENU

EXIT

D11

ONDERHOUD

WAARSCHUWING:
VOOR UW EIGEN VEILIGHEID MOET U ERVOOR ZORGEN DAT U DE STROOMSTEKKER ALTIJD UITTREKT

VOOR U MET ENIGE ONDERHOUDS- OF REINIGSWERKZAAMHEDEN BEGINT.

Reiniging van het LCD-scherm

Raak het LCD-scherm niet aan met scherpe voorwerpen. Als er zich stof en vingerafdrukken op het oppervlak van het LCD­scherm bevinden, veeg deze dan weg met een propere, zachte doek.
Wrijf in een rechte beweging van het midden van het LCD-scherm naar de buitenkant.
Gebruik nooit chemicaliën zoals reinigingssprays voor fonoplaten, antistatische sprays, benzeen of thinner om het LCD­scherm te reinigen.

Het reinigen van de hoofdeenheid

Reinig de buitenkant van de eenheid met een propere, zachte doek die lichtjes bevochtigd is met lauwwarm water. Gebruik
geen benzeen, thinner of alcohol, want dit kan de fi nish van het oppervlak aantasten.

VERHELPEN VAN PROBLEMEN

Symptoom

Mogelijke oorzaak

Corrigerende acties

Geen beeld en geen geluid.

De stroomkabel is niet goed op de hoofdeenheid
aangesloten.

Sluit de stroomkabel op de hoofdeenheid aan.

De stroomstekker is niet aangesloten op een AC­stopcontact.

Steek de stroomstekker in een AC-stopcontact.

De verkeerde ingangsbron is geselecteerd.

Selecteer een correcte ingangsbron
De ingangsbron is niet goed op de TV aangesloten.
Zorg voor de nodige aansluitingen

Alleen geen geluid.

De volumeregeling is op het minimum ingesteld

Druk op VOL+ om het volume te verhogen.

De toets

Druk op

Er is een verkeerde modus voor het klanksysteem
ingesteld.

Stel een correct klanksysteem in vanuit het hoofdmenu
dat geschikt is voor uw TV.

op de afstandsbediening is ingedrukt

of op [VOL+/-] m het volume vrij te geven.

Symptoom

Mogelijke oorzaak

Corrigerende acties

Alleen geen beeld, of monochroom beeld.

Het kleursysteem komt niet met het programma overeen.

Stel het juiste kleursysteem in.

De instelling voor het klanksysteem is niet in
overeenstemming met het programma.

Stel het juiste klanksysteem in.

Interferentie klank of beeld.
Sommige apparaten veroorzaken interferentie als ze te dicht

bij een TV staan.

Houd deze apparaten altijd uit de buurt van de TV.
Meerdere apparaten aangesloten op een AC-

verzamelcontact.

Steek de stroomstekker in een ander AC-stopcontact.

Er is een verkeerde modus voor het klanksysteem
ingesteld.

Stel een correct klanksysteem in vanuit het hoofdmenu
dat geschikt is voor uw TV.

Opmerking:
Er kunnen op het TV-scherm enkele heldere punten en donkere punten voorkomen. Dit is een normaal verschijnsel.

D12

TECHNISCHE KENMERKEN

TF-L16B ATV

Weergavekenmerken

LCD-schermtype LCD
Schermafmeting 15.6 duim
Beeldverhouding 16:9
Actief bereik 344.2 (H) X 193.5 (V)
Schermresolutie 1366 (H) X 768 (V)
Helderheid 250 cd/m
Contrastverhouding 500:1
Dot Pitch 0.252 (H) X 0.252 (V) mm
Maximumkleur 16.7 M
Reactietijd 8 ms

2

Aansluitingen

Ingang:

TV-tuner (RF 75Ω) 1
Video-ingang (AV) 1
S-video-ingang (S-VIDEO) 1
SCART 1
VGA-ingang (VGA) 1
PC audio-ingang (PC AUDIO) 1
HDMI-ingang (HDMI) 1

Uitgang:

Oortelefoon (

) 1

Kenmerken

HD compatibel 480I, 480P, 576I, 576P, 720P, 1080I, 1080P
Wandmontage VESA 100

TV-ontvangst

TV-systeem PAL / SECAM
Klanksysteem B/G , I, D/K
Antenne-impedantie 75 Ohm

Ontvangstbereik tuner:
ATV 49MHz – 863MHz

Stroomvereisten

Stroomingang 100-240V ~ 50/60 Hz
Stroomverbruik
Maximum < 50W

VGA-resoluties ondersteund

tot 1360 x 768

Afmetingen (BxHxD)

Eenheid met /staander/luidsprekers 396 x 330 x 144 mm
Eenheid zonder staander 396 x 303 x 70 mm

Gewicht (nettogewicht)

Eenheid met staander/luidsprekers 2.7 Kg

Milieu

Werktemperatuur 5°C-35°C
Werkvochtigheid 20%-80%

Opmerking:
De technische kenmerken kunnen zonder voorafgaand bericht gewijzigd worden.

D13

TF-L16B ATV

USER MANUAL

Table of contents

PRECAUTONS…………………………………………………………………………………… E3
CONTROLS ……………………………………………………………………………………… E4
USING THE TV FOR THE FIRST TIME ……………………………………………………… E7
BASIC OPERATIONS…………………………………………………………………………… E8
OSD MENU SETTING …………………………………………………………………………… E9
MAINTENANCE ………………………………………………………………………………… E12
TROUBLE SHOOTING ……………………………………………………………………… E12
SPECIFICATIONS ……………………………………………………………………………… E13

Dear Customer:

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

Thank you for purchasing this LCD TV. When opening the box for the first time, please check whether all the accessories are
present. Before connecting parts and power, please carefully read the user manual and always keep these instructions handy and
close by your LCD TV.

FAV

MENU

OK

ASPECT

MIX

CANCEL

HOLD

SIZE

TTX

SUBPAGE

REVEAL

INDEX

Instruction Manual X 1

AV cable X 1

Remote control X 1

Batteries X 2

Power cord X 1

Please check the accessories when open the package. If anything damaged or lacked, consult with your local dealer .

Note:
This handling description is printed prior to product development.
When a part of the product specifi cation must be changed to improve operability or other functions, priority is given to the
product specifi cation itself. In such instances, the instruction manual may not entirely match all the functions of the actual
product.
Therefore, the actual product and packaging, as well as the name and illustration, may differ from the manual.
The screen shown as an example in this manual may be different from the actual screen display.

If at any time in the future you should need to dispose of this product, please note that: Waste
electrical products should not be disposed of with household waste. Please recycle where
facilities exist. Check with your Local Authority or retailer for recycling advice (Waste Electrical
and Electronic Equipment).

E2

PRECAUTIONS

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This symbol indicates that dangerous voltage constituting a risk of electric shock is present within
this unit.

This symbol indicates that there are important operating and maintenance instructions in the
literature accompanying this unit.

CAUTION

TO ENSURE CONTINUED SAFETY DO NOT REMOVE ANY COVERS OR ATTEMPT TO GAIN ACCESS TO THE INSIDE
OF THE PRODUCT.
REFER ALL SERVICING TO QUALIFIED PERSONNEL.

TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

Do not install the unit in an unstable space.

•
Do not exposed the unit to where there are extremes of temperature (below 5°C or exceeding 35°C) or moisture.

•
Do not expose the unit to directly sunlight or heat nearby.

•
Do not install this unit in a confi ned space, such as a bookcase or built-in cabinet.

•
at least 20 cm distance around the apparatus.

•

The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, table-cloths,
curtains, etc..

•

Do not place this unit in any liquid.

•

Do not insert any tiny object into the unit through the ventilation.

•

The apparatus shall not be exposed to dropping or splashing. No object fi lled with liquids, such as vases, shall be placed
on the apparatus.

•

No naked fl ame sources, such as lighted candles, should be placed on the apparatus.

•

Never touch the TV screen or antenna / power cord during thunderstorms. Stop use it during thunderstorms.

•

Do not step on the power cord, or twist the power cord wire.

•

This product should not be adjusted or repaired by anyone except properly qualifi ed personal when an abnormal condition
or trouble happens. Please consult with the qualifi ed service person.

•

Always remove the batteries and store in a dry place if the remote control is not to be used for a long time.

•

Avoid drop down the remote control and damage it.

•

Always power this unit from an outlet with the same rating (voltage and frequency) as indicated on the rating label at the
back of this unit.

•

When not in use, disconnect the power cord from the outlet. Grasp the plug, not the cord, when disconnecting the unit.

•

This CLASS 1 device should be connected to the AC power plug with earthed-protective, and place the AC power plug at
the position easy to plug in and out.

•

Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain
readily operable.

For suffi cent ventilation, there should be

E3

MAIN UNIT

Control buttons

VOL CH MENU SOURCE

CONTROLS

3245671

9

8

VOL CH MENU SOURCE

General control buttons

1.

2.

3.

4.

5.

6.

7.

8.

9.

Volume decrease button ( - VOL)
Volume increase button (VOL +)
Channel down button

!

Channel up button ( CH o )
Menu button (MENU)
Input source select button !DŽSOURCE)
Power/Standby button

!!!!!!!!!

Power indicator
Remote sensor

Jacks (Rear Panel)

1.

2.

3.

4.

5.

6.

7.

8.

High-Defi nition Multimedia interface input plug (HDMI)
VGA interface input plug!DŽVGA)
SCART input plug!DŽSCART)
S-video input plug!DŽS-VIDEO)
Composite audio & video input plug !DŽR/L/VIDEO)
PC audio input plug

!DŽPC!

Audio ouput plug!DŽ )
Antenna/Cable TV input plug

(p CH)

(z)

AUDIO )

!!)

RF 75 )

1

AGV IMDH

2

!

SCART

S-VIDEOVIDEOLR

3

4

5

E4

OIDUA

CP

)
5

7(
F
R

6

7

8

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

REMOTE CONTROL

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

Control buttons

14

13

12

11

1

FAV

MIX

INDEX

CANCEL

REVEAL

OK

ASPECT

SIZE

SUBPAGE

MENU

HOLD

TTX

2

1. Power/Standby button (z)

3

2. Sleep timer button (SLEEP)

3. Mute button (MUTE)

4. Number buttons (0, 1~9)

5. Previous channel button ( )

4

6. Sound mode button (S.STD)

7. Menu button (MENU)

5

6

7

8
9

10

8. Navigation keys (o, a, p, b)

9. Confi rm button (OK)

10. Channel select buttons (- PROGRAM +)

11. Volume control buttons (- VOL +)

12. Source select button (SOURCE)

13. Picture mode button (P.STD)

14. Favorite program list button (FAV)

*. Special buttons:

EXIT: Menu exit button
INFO: Information display button
ASPECT: Display mode select button
I/II: NICAM mode select button
MIX: Teletext mix button
CANCEL: Teletext cancel button

*

SIZE: Teletext size/zoom button
HOLD: Teletext hold button
INDEX: Teletext index display button
REVEAL: Teletext reveal button
SUBPAGE: Teletext subpage button
TTX: Teletext on/off button

Inserting Batteries

Control Range

Two “LR03/AAA” batteries

Remote

sensor

30 30

FAV

MENU

OK

ASPECT

MIX

CANCEL

HOLD

SIZE

TTX

SUBPAGE

REVEAL

INDEX

Within approx. 8 metres

Note:

Bright Sunlight or lighting may cause erratic remote operation.

•

Always remove batteries if the remote control is not to be used for more than a month. Batteries left in it may cause damage.

•

The buttons on the remote control perform similar function to similarly marked buttons on the main unit.

•

E5

Teletext Function

OK

FAV

TTX

HOLD

ASPECT

SIZE

MIX

CANCEL

INDEX

REVEAL

SUBPAGE

MENU

: Press this button to enter teletext state and display teletext page. If you want to exit teletext state, press this button

again. When teletext page is displayed on the screen, you can select relevant function by using the remote control.

: If you want to display image and teletext page at the same time, press this button. Press it agin to release it.

: It is refer to the subpage of teletext page, i.e subcode page. When it is pressed, the screen display the requirement of

subpage code entry. If there is no subpage, it will not be displayed. In most case, there is no subpage.

: Press this button if you want to keep the displaying of the page and press it again to exit hold state.
:

Press this button if you do not want to display the content of the page, but only the channel image.

Press it again to display the content of the page again.

Number buttons 0~9 on the remote control can be used to get to a certain page. "o/p" button on the remote control can be
used to display the content of previous or next page.

Press the RED/GREEN/YELLOW/CYAN button on the remote control, the page of relevant color displayed on the lower part
of the screen will be displayed.

: Press this button if you want to enlarge the content on the upper part of the page, and press the second time to enlarge

the content on the lower part of the page, and the third time to resume normal display of all the contents on the page.

: Press this button if you want to display the concealed text. Press it again to close the display of concealed text.
: Press this button if you want to display the index for all the teletext page.

FAST TEXT:

The RED, GREEN, YELLOW & CYAN buttons are used for quick access to color coded pages transmitted by FAST TEXT
broadcast.

Example:

RED selects CITY INFORMATION,

CYAN selects TRAVEL INFORMATION,

GREEN selects WEATHER INFORMATION,

YELLOW selects TV PROGRAMMING.

MIX

INDEX

CANCEL

REVEAL

SIZE

SUBPAGE

HOLD

TTX

E6

USING THE TV FOR THE FIRST TIME

1.

Connect the antenna to the RF 75Ω socket .

2.

Turn on the TV unit.

3

The Installing Guide screen appears as below:

.

FIRST TIME INST ALLATION

COUNTRY
LANGUAGE
DELETE PROGRAM
SEARCH PROGRAM

4.

Press [o] or [p] to select the desired settings.

5.

Press [b] or [a] to adjust the desired settings.

6.

Press [p] to select "YES", and press [OK] to confi rm.

MOVE

YES

ADJUST

OTHER

ENGLISH

YES
YES

NO

MENU

EXIT

Note:
To cancel the fi rst time installation during it's installation process, press [p] to select "NO", below screen appears:
To cancel clearing channel search , press [MENU].

FIRST TIME INST ALLATION

First time installation is not finished!

Are you sure to exit?

YES

MOVE

DO IT NEXT TIME NO

MENU

EXIT ADJUST

Note:
The fi rst time installation screen appears again, when the "reset" operation has been done, and then turn off and turn on the

main unit.

TV information

Press [INFO] to diaplay the program information

Program number
Color system
Sound system

.

TV

001
PAL
BG

E7

BASIC OPERATIONS

FAV

Make sure all necessary connections are correctly
connected before turn on the power.

The power indicator turns red and the unit is in the standby
mode.

Turn on the power

Press [z] to turn on the main unit.
The power indicator turns blue.

Turn off the power

Press [z] again can turn off the main unit.
The unit is automatically set standby mode.
The power indicator turns red.

Using the Sleep Timer

The sleep timer automatically switches off the power after a
preset time has elapsed. There are 9 time periods available,
press [SLEEP] on the remote control repeatedly to
select the desired sleep time:

0 Min

v60 Min v 75 Min v 90 Min v 105 Min

(The sleep timer starts when the setting is fi nished.)

To check the remain sleep time

Press [SLEEP] on the remote control, the remain sleep time
appears on the screen for a few seconds.

v

15 Min

v

30 Min

v

45 Min

v

120 Min

Select the TV channel

After selected "ATV" as input source, you can do either one
of followings to select your channel.

Press [-PROGRAM] or [PROGRAM+] (or [p CH] or [CH

•

on the main unit).

CH

Press [0, 1~9] to input the channel

•

number directly.
Press [ ] to go back the previous

•

channel you've watched last time.

FAV

o

Selecting the picture mode

Press [P.STD ] repeatedly on the remote
control to select the desired picture mode.

Select the input source

Turn on the connected necessary external
device. Press [SOURCE] to select the
proper input source.
The input source menu appears.

1. Press [o/p] to move the high-lighted
bar to the desired source item.

2. Press [OK] ( or [a] )to confi rm.

Information of the selected source name appears on the TV
for a few seconds.

TV

AV
S-VIDEO
SCART
HDMI
PC

Information display

Press [INFO] on the remote control, the related
information of current source appears on the screen
automatically.

Adjusting the volume

Press [- VOL] to increase the volume.
Press [VOL+ ] to reduce the volume.

VOL

NICAM Function

Press [I/II] on the remote control when input source is "TV".
This operation do no effect to the channels without NICAM
signal.
Once [I/II] is pressed, it alternates in the different sound
options such as mono, stereo, dual I, dual II.

]

Selecting the OSD language

The factory setting of OSD (On Screen Display) language is
"English". To edit the OSD.

1. Press [MENU], OSD menu appears.

2. Press [p] until "Function" menu appears.

3. Press [a] to enter the setting menu, and "Language" is
high-lighted.

4. Press [b/a] to set the language to your desired language.

5. Press [MENU] to exit the submenu.

Mute function

Press [MUTE ] on the remote control to switch off
the sound temporarily.
Press this button again (or [VOL+]), the sound
comes back.

Selecting the sound mode

Press [S.STD ] repeatedly on the remote control to
select the desired sound mode.

E8

OSD MENU SETTING

Navigating through menus

Press [MENU], OSD main menu appears.
Press [p], the main menu displays sequentially:
PICTURE v SOUND v FUNCTION vTV v …
When some menu option is gray displayed, that means the option is not available in current setting mode.

Common procedure of operation:

For each menu, press [o, p] on the remote control to select the options of the main menu.

y

Press [b, a, o, p] on the remote control to change or confi rm your settings.

y

(Follow the tips at the bottom of the related OSD screens.)

After setting of an option is fi nished, press [MENU] to exit stage by stage, while press [EXIT] to turn off OSD screen

y

directly.

Structure of OSD menu:


SOUND

TV

Picture Mode

Brightness

Contrast

Colour

Sharpness

Tint

Colour Temperature

Sound Mode

Bass

Treble

Balance

AVC

Country

Auto Tuning

Manual Tuning

FUNCTION

Child Lock

Key Lock

Change Code

Language

Video Size

TT Language

Sleep Timer

OSD Timer

Blue Screen

Reset

Child Lock

Installation

Hotel Mode

Country

Language

Delete Program

Search Program

Channel Edit

Channel

Sound System

Colour System

AFT

Manual Tuning

Hotel Lock

Source Lock

Default Source

Default Prog

Max Volume

Clear Lock

E9

TINT 50
COL

OUR TEMPERATURE

Main OSD :

TINT 50
COLOUR TEMPERATURE

50

PICTURE MENU

PICTURE MODE
BRIGHTNESS 50
CONTRAST 50
COLOUR
SHARPNESS 5

OUR TEMPERATURE

MOVE ADJUST

TV MENU

COUNTRY
AUTO TUNING
MANUAL
CHANNEL EDIT


TUNING

TV

PERSONAL

NORMAL

OTHER

SOUND MENU

SOUND

SOUND MODE
BASS 50
TREBLE 50

50

EXIT MENU

BALANCE 0
AVC

MOVE ADJUST

TV

MANUAL TUNING

CHANNEL
SOUND SYSTEM
COLOR SYSTEM
AFT
MANUAL TUNING

PERSONAL

OFF

MENU

001

BG

AUTO

OFF

860.25MHz

EXIT

MENU

MOVE ADJUST

EXIT

(TV Menu is not available when "AV/S-VIDEO" is selected as input source.)

FUNCTION MENU

LANGUAGE
VIDEO SIZE
TT LANGUAGE
SLEEP TIMER
OSD TIMER
BLUE SCREEN
RESET

FUNCTION

ENGLISH

16:9

FULL

WEST EURO

OFF

60 SECONDS

ON

MOVE ADJUST

MENU

EXIT

MOVE ADJUST

FUNCTION

CHILD LOCK
INSTALLATION
HOTEL MODE

MOVE ADJUST

MENU

MENU

BACK

EXIT

E10

About the Hotel Lock function

Expand the sub-menu stage by stage in turn:

FUNCTION v Hotel Mode v Hotel Lock v …

FUNCTION

LANGUAGE
VIDEO SIZE
TT LANGUAGE
SLEEP TIMER
OSD TIMER
BLUE SCREEN
RESET

MOVE ADJUST

FUNCTION

ENGLISH

16:9

FULL

WEST EURO

OFF

60 SECONDS

ON

MENU

EXIT

Hotel Lock: Have the priority than other options below. To

set below options, this item must be set to "ON" fi rstly.

When it is set to "On", all options below it are available.

Source Lock: Set the lock to the input source (E.g.: TV,

HDMI...) you want to set.

Default Source: Set an input source channel as default

while turning on the TV unit.

Default Prog: Set a TV programme number as default

while alternate into "ATV".

Max Volume: To set the maximum volume value.
Clear Lock: Clear the locks.

About the PIN Code

:

(The default setting is “0000”.)

If you forget the password...

Input “2008” to enter it.

Avoid young kids know this
password.

CHILD LOCK
INSTALLATION
HOTEL MODE

MOVE ADJUST

FUNCTION

HOTEL LOCK

HOTEL LOCK
SOURCE LOCK
DEFAULT SOURCE

DEFAULT PROG

MAX VOLUME

CLEAR LOCK

MOVE ADJUST

MENU

OFF

16:9

OFF

1

100

MENU

EXIT

EXIT

E11

MAINTENANCE

WARNING:
FOR YOUR PERSONAL SAFETY, BE SURE TO DISCONNECT THE AC POWER CORD BEFORE

PROCEEDING WITH ANY MAINTENANCE OR CLEANING.

Cleaning the LCD Panel

The LCD panel should not be toughed with sharp objects. If dust and fi ngerprints is on the LCD panel surface, wipe them off
with a clean soft cloth.
Wipe in a straight motion from the center to the outside of the LCD panel.
Never use chemicals such as record cleaning sprays, antistatic sprays or fl uids, benzene or thinner to clean the LCD panel.

Cleaning the Main Unit

Clean the outside of the unit with a clean soft cloth moistened with luke-warm water. Do not use benzene, thinner or alcohol
since they will mar the fi nish of the surface.

TROUBLESHOOTING

Symptom

Possible cause

Corrective active

No Picture and sound.

Power cord is not correctly connected with the main unit.

Connected the power cord with the main unit.

Power cord is not plugged into an AC outlet.

Plug the power cord into an AC outlet.

The wrong input source is selected.

Select a correct input source.

The input source is failed to connect with the TV.

Make correct connections.

No sound only.

Volume control is set to minimum.

Press the VOL+ button to increase the volume.

button on the remote control is pressed.

The

Press the

An incorrect sound system mode is setted.

Set a correct sound system from the main menu to
match your TV.

Note:
A few bright dots and dark dots may appear on the TV screen, that is normal appearance.

(or VOL+/-) button to release the volume.

Symptom

Possible cause

Corrective active

No picture only, or monochrome picture.

The color system setting doesn't match the program.

Set the proper color system setting.

The sound system setting doesn't match the program.

Set the proper sound system setting.

Interfered sound or picture.

Some equipment that brings interference is nearby the TV.

Keep these things away from the TV.

Multi devices plug into the same one AC outlet collections.

Plug the power cord into another AC outlet.

An incorrect sound system mode is setted.

Set a correct sound system from the main menu to
match your TV.

E12

TF-L16B ATV

Display Features

Display Type LCD
Screen Size 15.6 inch
Aspect ratio 16:9
Active Area 344.2 (H) X 193.5 (V)
Panel Resolution 1366 (H) X 768 (V)
Brightness 250 cd/m
Contrast Ratio 500:1
Dot Pitch 0.252 (H) X 0.252 (V) mm
Maximum Color 16.7 M
Response Time 8 ms

2

SPECIFICATIONS

Connections

Input:

TV Tuner (RF 75Ω) 1
Video Input (AV) 1
S-Video Input (S-VIDEO) 1
SCART 1
VGA Input (VGA) 1
PC audio Input (PC AUDIO) 1
HDMI input (HDMI) 1

Output:

Earphone (

) 1

Features

HD compatible 480I, 480P, 576I, 576P, 720P, 1080I, 1080P
Wall mounting VESA 100

TV Reception

TV System: PAL / SECAM
Sound System B/G , I, D/K
Antenna Impedance: 75 Ohm

Tuner receiving range:
ATV 49MHz – 863MHz

Power Requirements

Power Input 100-240V ~ 50/60 Hz
Power Consumption
Maximum < 50W

VGA Resolutions Supported

up to 1360 x 768

Dimension(WxHxD)

Unit W/stand/speakers 396 x 330 x 144 mm
Unit W/O stand 396 x 303 x 70 mm

Weight(N.W.)

Unit W/stand/speakers 2.7 Kg

Environment

Operating Temperature 5°C-35°C
Operating Humidity 20%-80%

Note:
Specifi cations subject to change without notice.

E13

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen,
beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht
in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen
Orten. Adressen zum Recycling erhalten Sie bei der zuständigen
Behörde an Ihrem Standort. (Richtlinie zur Entsorgung von elektrischen
und elektronischen Altgeräten)
