Techne TC-5000 User Manual

TC-5000

OPERATOR'S MANUAL

Issue 1

5/09

CONTENTS

PAGE
INTRODUCTION 3
SAFETY AND INSTALLATION INFORMATION 4

Operator Safety 4
Warning 4
Unpacking 4
Installation 4
Replacement Cable 5
Working Conditions 5
Guarantee 6

SÉCURITÉ ET CONSIGNES D'INSTALLATION 7

Sécurité de l'opérateur 7
Avertissement 7
Déballage 7
Installation 7
Câble de rechange 8
Conditions de travail 8
Garantie 9

SICHERHEITS - UND INSTALLATIONSINFORMATIONEN 10

Sicherheit des Bedienpersonals 10
Achtung 10
Auspacken 10
Inbetriebnahme 10
Ersatzkabel 11
Einsatzbedingungen 11
Garantie 12

INFORMACIÓN DE SEGURIDAD E INSTALACIÓN 13

Seguridad del operario 13
Advertencia 13
Desembalaje 13
Instalación 13
Cable de repuesto 14
Condiciones de trabajo 14
Garantía 15

INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE 16

Sicurezza dell'operatore 16
Avvertenza 16
Disimballaggio 16
Installazione 16
Cavo di ricambio 17
Condizioni di esercizio 17
Garanzia 18

1

2

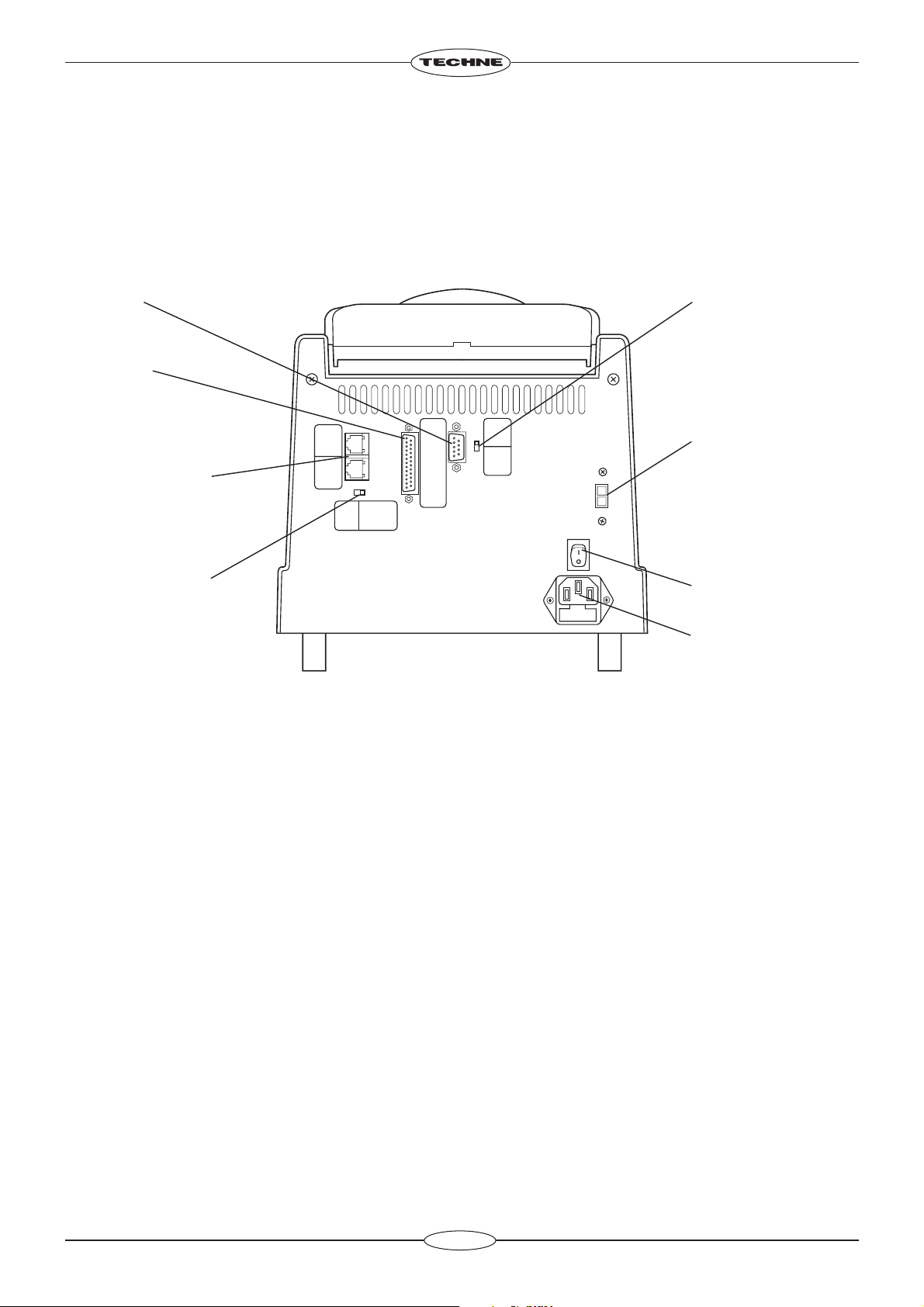

INSTRUMENT CONNECTIONS 19
CONTACT INFORMATION 20
TC-5000 SPECIFICATION 21
TC-5000 OPERATION AND MAINTENANCE 23

Gradient 23

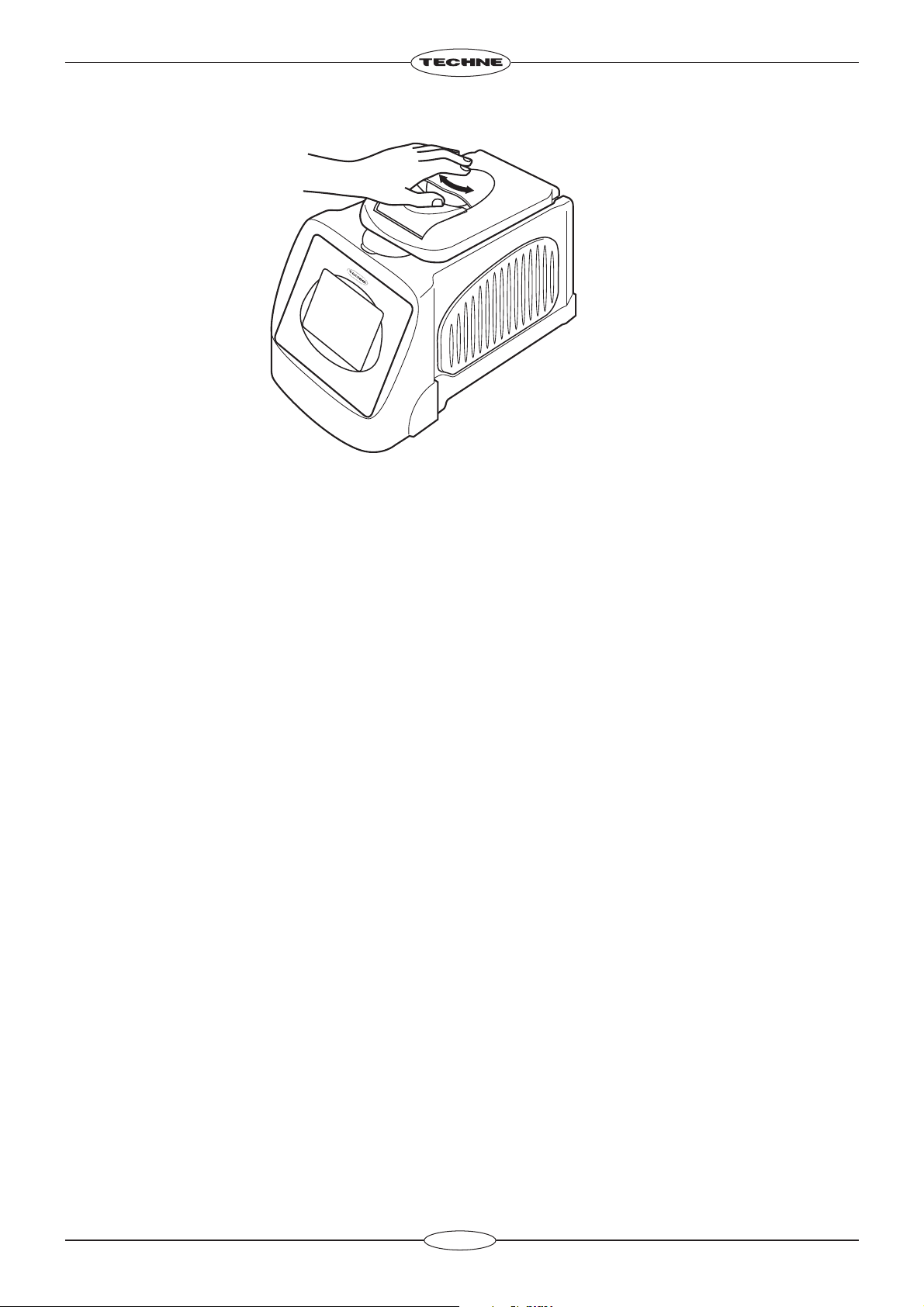

Adjustable Heated Lid 24
Adjustable Screen 25
Consumables 25
PC Connections 26

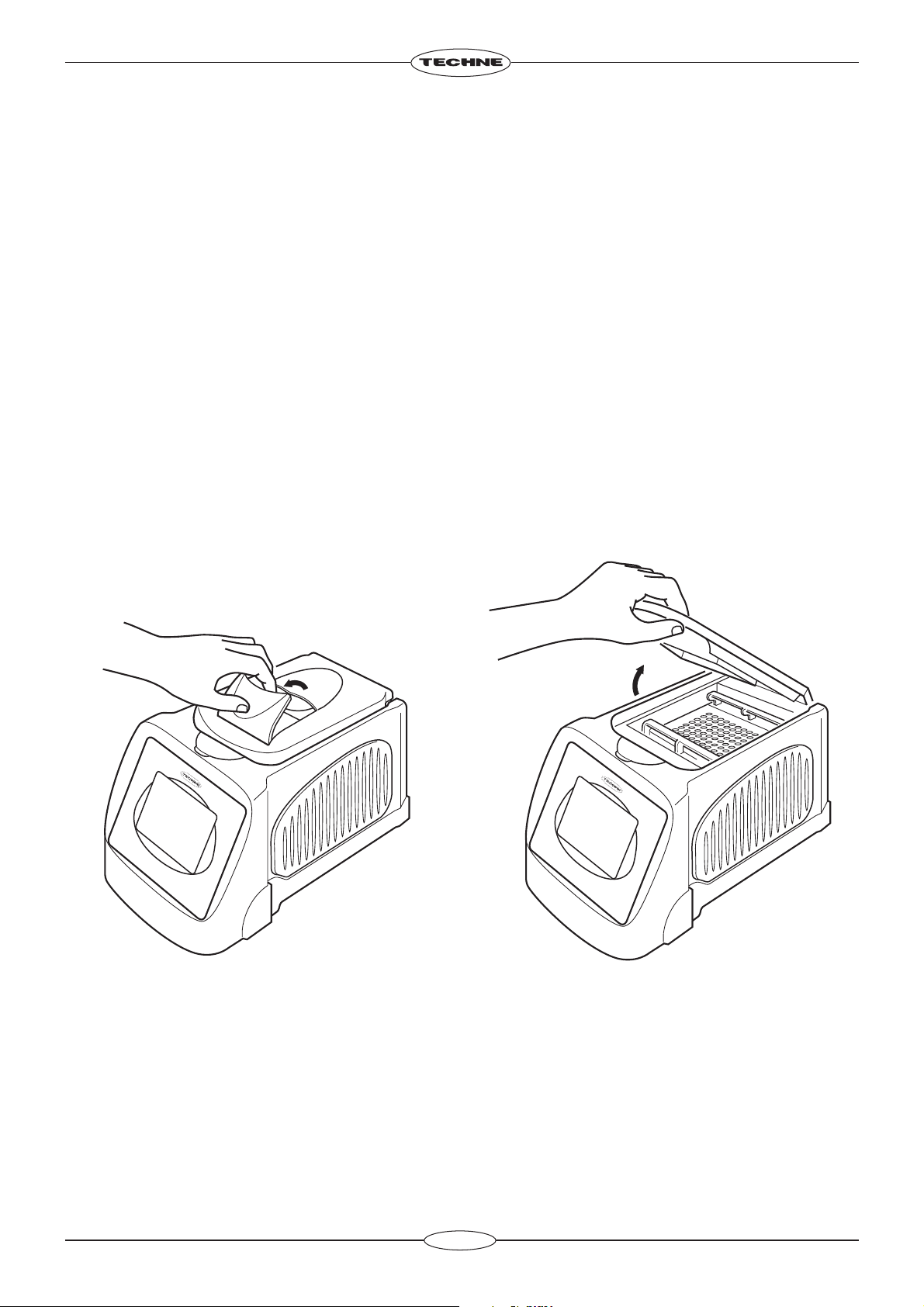

Cleaning the TC-5000 27

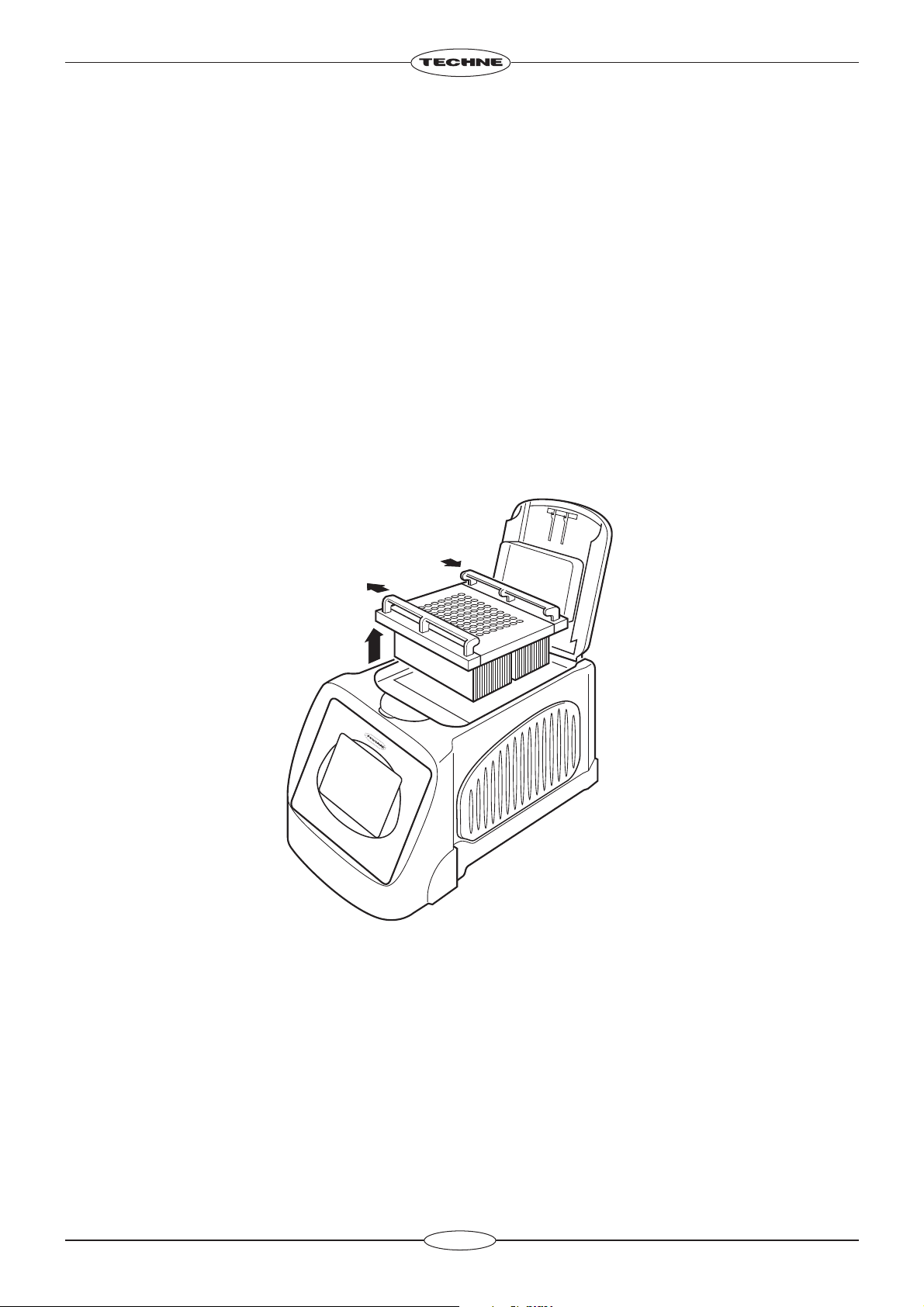

Removing the Block 28

PROGRAMMING THE TC-5000 29

Start up Menu 29
The System User Menu 30
Writing and Editing Programs 31
Option 1: Copying an Existing Template 32
Option 2: Editing and Saving an Existing Template 34
Option 3: Creating a New Program 35
Inserting a Segment 36
Inserting Cycle Numbers 37

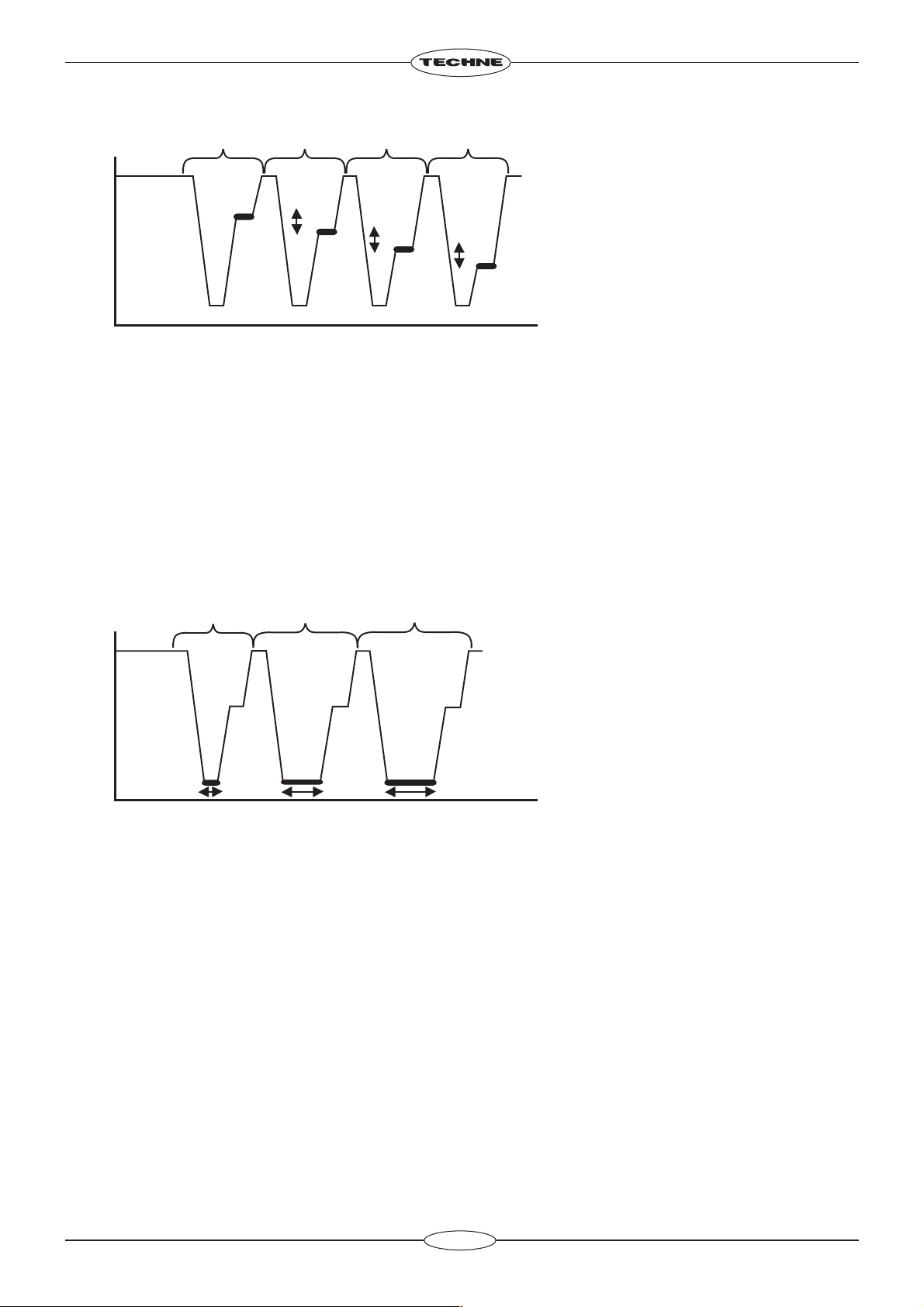

Inserting Incremental or Decremental Time or Temperature 37
Inserting a Pause 39
Saving Changes to a Program 39

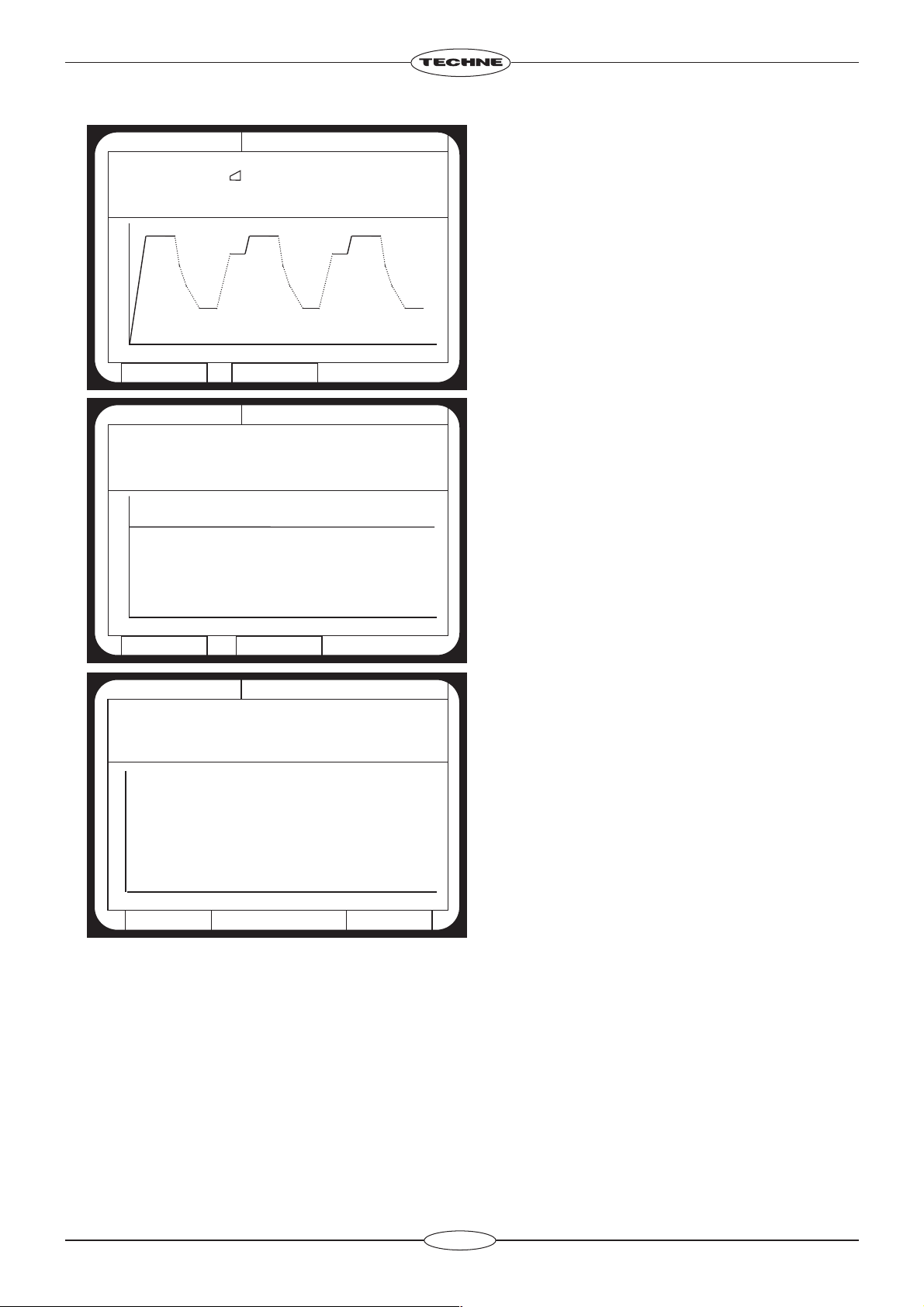

RUNNING A PROGRAM 39

Program Defaults 42
Gradient Calculator 44

SYSTEM ADMINISTRATION 45

Program Passwords 46
System Administration Password 46
System Test 47
Controller Reset 47
System Configuration 48

FREQUENTLY ASKED QUESTIONS 50
ADDITIONAL INFORMATION 51

Fault Finding 51
Fuses 51
Accessories 51
PC Accessories 52
Replacement Parts 52

INTRODUCTION

The TC-5000 is a gradient thermal cycler, designed to accurately control the temperatures of samples
between 4°C and 99°C. It has many scientific applications including DNA amplification, PCR1, reverse
transcription and sequencing.

The TC-5000 is programmed via a touch screen LCD graphics display. The user is able to input various
programs and parameters, including:

• Specified temperatures in °C

• Times for which the sample is to be held at the specified temperature

• Heating and cooling rates between the specified temperatures in °C/sec

• Gradient of temperatures across the thermal cycling block

• Incremental time or temperature increases or decreases when a cycle is repeated

Before using the TC-5000 make sure you have read this manual carefully. If there is any doubt relating
to the proper use of this equipment, the staff at Bibby Scientific Ltd or your supplier will be happy to
assist you.

3

1

Purchase of this instrument conveys a limited non-transferable immunity from suit for the purchaser's own internal research and

development and applied fields other than human in-vitro diagnostics under non-real-time thermal cycler patents of Applied Biosystems LLC.

TC-5000

SAFETY AND INSTALLATION

OPERATOR SAFETY

Please read this manual carefully before using the thermal cycler. If the equipment is not used in the
manner described in this manual the protection provided by the equipment might be impaired.

All Bibby Scientific Ltd instruments are designed to conform to international safety requirements and
are fitted with an over-temperature cut-out. If a safety problem should be encountered then switch off
the unit at the mains socket and remove the plug from the electricity supply.

WARNING

HIGH TEMPERATURES ARE DANGEROUS as they can cause serious burns to operators and ignite
combustible material. Users should be aware of the following potential hazards:

• USE CARE AND WEAR PROTECTIVE GLOVES TO PROTECT HANDS

• DO NOT use combustible substances near hot objects

• DO NOT operate the instrument in the vicinity of inflammable liquids or gases

• DO NOT place any liquid directly into the instrument, always use the appropriate
plastic consumables

After heating samples, remember that parts of the instrument, namely the lid and block and any
associated accessories may be very hot.

UNPACKING

When unpacking please ensure that the following have been removed from the packaging:

• Thermal cycler

• Mains cable

• Guarantee card

• Decontamination certificate

The user is advised to keep the original packaging in case the instrument ever needs to be returned for
service or repair. Bibby Scientific Ltd accepts no responsibility for damage incurred unless the unit is
correctly packed and transported in its original packaging.

Please note that the screen of the thermal cycler is easily damaged by sharp objects such as pens,
pencils and fingernails. This type of damage will be considered as misuse and invalidate the guarantee
for this component.

INSTALLATION

The instrument should be carried using both hands. Never move or carry the instrument when in use or
connected to the mains electricity supply.

1. All Bibby Scientific Ltd instruments are supplied with a power cable; this may be integral or
plug-in.

2. Before connecting the instrument to the mains electricity supply, check the voltage against the

4

rating plate (located on the back of the unit). Ensure that the voltage selector switch (located above
the On/Off switch) is set to the appropriate voltage for the local supply. Please note that the unit
must be earthed to ensure proper electrical safety. Connect the mains cable to a suitable plug
according to the table below.

Connections 220V-240V, 50/60Hz Supply 110V-120V, 50/60Hz Supply

Live brown black
Neutral blue white
Earth green/yellow green

3. UK ONLY: The fused plug supplied with the mains cable is fitted with a 10 Amp fuse to protect the
instrument and the user.

4. Units showing 230V, 50/60Hz on the rating plate also operate between 210 and 260V; units with
120V, 50/60Hz also operate between 100 and 130V and units marked with 100V will operate
between 90 and 110V. In all cases the heating rate will degrade by approximately 8% at the
extremes of the voltage range.

5. Plug the mains cable into the socket on the back of the instrument.

6. Place the unit on a suitable flat bench or in a fume cupboard if required, ensuring that the air inlet
vents on the underside are free from obstruction. Position the instrument with a minimum distance
all round of 200mm from walls or other items and between each unit if multiple units are being
used to permit efficient air flow for each instrument.

7. Switch on the instrument:

I mains switch On

O mains switch Off

REPLACEMENT CABLE

Should the mains lead need replacement, a cable of 1mm

2

of harmonized code H05VV-F connected to

an IEC320 plug should be used. IF IN DOUBT CONSULT A QUALIFIED ELECTRICIAN.

WORKING CONDITIONS

The thermal cycler is designed to operate under the following conditions:

• Indoor use

• Ambient temperature range +5°C to +40°C

• Altitude to 2000m

• Mains supply fluctuations not exceeding 10%

• Over voltage category II IEC 60364-4-443

• Pollution degree 2

Note: The control specifications are quoted at an ambient temperature of 20°C. The specification may
deteriorate outside an ambient temperature of 10°C to 30°C.

The instrument has been tested for radio frequency interference and is certified under EN61326.

5

6

GUARANTEE

The instrument is guaranteed against any defect in material or workmanship for the period specified
on the enclosed guarantee card. This period is effective from the date of purchase; within this period
all defective parts will be replaced free of charge provided that the defect is not the result of an
accident, misuse or negligence. The screen of the thermal cycler can be damaged by sharp objects such
as pens, pencils and fingernails. Damage of this sort will be considered misuse and will invalidate the
guarantee for this component.

Servicing under this guarantee should be obtained from the supplier of the instrument.

This manual has been prepared for the convenience of Bibby Scientific Ltd's customers and nothing in
this manual shall be taken as a warranty, condition or representation concerning the description,
merchantability, fitness for purpose or otherwise of the unit or components.

Notwithstanding the description and specification(s) of the instruments contained in the operator's
manual, Bibby Scientific Ltd reserves the right to make such changes as it sees fit to the instruments or
to any of the components.

SÉCURITÉ ET CONSIGNES D'INSTALLATION

SÉCURITÉ DE L’OPÉRATEUR

Lire attentivement le présent manuel avant d'utiliser le cycleur thermique. Si ce matériel n'est pas utilisé
de la manière décrite dans le présent manuel, la protection fournie risque d'être compromise.

Tous les appareils Bibby Scientific Ltd sont conçus pour être conformes aux exigences internationales de
sécurité et sont dotés d'une coupure en cas de surchauffe. Si un problème de sécurité survient, mettre
l'appareil hors tension au niveau de la prise secteur et débrancher la fiche de l'alimentation électrique.

AVERTISSEMENT

Les TEMPÉRATURES ÉLEVÉES SONT DANGEREUSES car elles peuvent provoquer de graves brûlures chez
l'opérateur et enflammer les matériaux combustibles. Les utilisateurs devront être conscients des
dangers potentiels suivants :

• AGIR AVEC PRUDENCE ET PORTER DES GANTS DE PROTECTION POUR LES MAINS

• NE PAS utiliser de substances combustibles à proximité d'objets chauds

• NE PAS utiliser l'appareil au voisinage de liquides ou de gaz inflammables

• NE PAS placer un quelconque liquide directement sur l'appareil; toujours utiliser les
consommables en plastique appropriés

Rappel : après le chauffage d'échantillons, certaines parties de l'appareil, notamment le couvercle et le
bloc, ainsi que les accessoires associés, peuvent être brûlants.

DÉBALLAGE

Au moment du déballage, vérifier que l'emballage contenait les articles suivants :

• Cycleur thermique

• Câble secteur

• Carte de garantie

• Certificat de décontamination

Il est conseillé à l'utilisateur de conserver l'emballage d'origine s'il devait s'avérer nécessaire de renvoyer
l'appareil pour une intervention d'entretien ou de réparation. Bibby Scientific Ltd n'accepte aucune
responsabilité pour les dégâts survenus si l'appareil n'est pas correctement emballé et transporté dans
sont emballage d'origine.

Noter que des objets pointus tels que crayons, stylos et ongles peuvent facilement endommager l'écran
du cycleur thermique. Ce type de dégâts sera considéré comme une mauvaise utilisation et annulera la
garantie de ce composant.

INSTALLATION

Porter l'appareil à deux mains. Ne jamais déplacer ou transporter l'appareil lorsqu'il est en service ou
branché à l'alimentation électrique sur secteur.

1. Tous les appareils Bibby Scientific Ltd sont livrés avec un câble d'alimentation, qui peut être intégré à
l'appareil ou muni d'une fiche.

7

2. Avant de raccorder l'appareil à l'alimentation électrique sur secteur, vérifier la tension par rapport à
la plaque signalétique (située au dos de l'appareil). Vérifier que le sélecteur de tension (situé au­dessus de l'interrupteur Marche/Arrêt) est réglé sur la tension correspondant au réseau local. Noter
que l'appareil doit être relié à la terre pour assurer une bonne sécurité électrique. Brancher le câble
secteur sur une fiche adéquate d'après le tableau suivant.

Connexions Alimentation 220V-240V, 50/60Hz Alimentation 110V-120V, 50/60Hz

Phase marron noir
Neutre bleu blanc
Te rre vert/jaune vert

3. ROYAUME-UNI SEULEMENT: La prise à fusible fournie avec le câble secteur est munie d'un fusible 10
A destiné à protéger l'appareil et l'utilisateur.

4. Les appareils portant l'indication 230V, 50/60Hz sur la plaque signalétique fonctionnent également
entre 210 et 260V; les appareils portant l'indication 120V, 50/60Hz fonctionnent également entre
100 et 130V et les appareils portant l'indication 100V fonctionneront entre 90 et 110V. Dans tous
les cas, la puissance de chauffage se dégrade d'environ 8% aux extrêmes de la plage de tension.

5. Brancher le câble secteur dans la prise au dos de l'appareil.

6. Disposer l'appareil sur une paillasse ou sous une hotte aspirante si nécessaire, en veillant à ce que les
prises d'air situées au-dessous ne soient pas obstruées. Positionner l'appareil avec tout autour un
écartement minimum de 200mm par rapport aux murs ou autres éléments, ainsi qu'entre chaque
appareil en cas d'utilisation d'appareils multiples, afin de permettre une circulation d'air efficace pour
chaque appareil.

7. Allumer l'appareil.

I Interrupteur secteur en position Marche

O Interrupteur secteur en position Arrêt

CÂBLE DE RECHANGE

S'il s'avère nécessaire de remplacer le cordon secteur, utiliser un câble de 1 mm

2

au code harmonisé

H05VV-F raccordé à une fiche IEC320. EN CAS DE DOUTE, CONSULTER UN ÉLECTRICIEN QUALIFIÉ.

CONDITIONS DE TRAVAIL

Le cycleur thermique est conçu pour fonctionner dans les conditions suivantes:

• Utilisation en intérieur

• Plage de température ambiante : +5°C à +40°C

• Altitude jusqu'à 2000m

• Fluctuations de l'alimentation sur secteur ne dépassant pas 10%

• Surtensions de catégorie II selon la norme IEC 60364-4-443

• Degré de pollution 2

Remarque: Les caractéristiques de régulation sont indiquées à une température ambiante de 20°C. Ces
caractéristiques peuvent se détériorer en dehors d'une température ambiante de 10°C à 30°C.

8

L'appareil a été testé en matière de perturbations radioélectriques et est certifié selon la norme
EN61326.

GARANTIE

L'appareil est garanti contre tout défaut de matériaux ou vice de fabrication pendant la période
précisée sur la carte de garantie jointe. Cette période s'applique à compter de la date d'achat; pendant
cette période, toutes les pièces défectueuses seront remplacées gratuitement à condition que le défaut
ne soit pas le résultat d'un accident, d'une mauvaise utilisation ou d'une négligence. Des objets pointus
tels que crayons, stylos et ongles peuvent endommager l'écran du cycleur thermique. Les dégâts de
cette sorte seront considérés comme une mauvaise utilisation et annuleront la garantie de ce
composant.

Dans le cadre de cette garantie, le service après-vente est à obtenir auprès du fournisseur de l'appareil.

Le présent manuel a été préparé pour le confort des clients de Bibby Scientific Ltd et rien dans son
contenu ne doit être pris comme une garantie, une condition ou une affirmation concernant la
description, la qualité marchande, l'adéquation à un usage particulier ou autre de l'appareil ou de ses
composants.

Nonobstant la description et les caractéristiques techniques des appareils figurant dans le manuel de
l'utilisateur, Bibby Scientific Ltd se réserve le droit d'apporter aux appareils ou à n'importe quel
composant les changements jugés utiles.

9

SICHERHEITS - UND INSTALLATIONSINFORMATIONEN

SICHERHEIT DES BEDIENPERSONALS

Lesen Sie diese Anleitung vor Verwendung des Thermocyclers bitte sorgfältig durch. Wenn das Gerät
nicht entsprechend der Bedienungsanleitung eingesetzt wird, können die Schutzfunktionen des Gerätes
beeinträchtigt werden.

Alle Geräte von Bibby Scientific Ltd entsprechen den internationalen Sicherheitsanforderungen und sind
mit einer Übertemperatur-Schutzvorrichtung ausgestattet. Bei einer Sicherheitsstörung bitte das Gerät
an der Steckdose ausschalten und den Netzstecker ziehen.

ACHTUNG

HOHE TEMPERATUREN STELLEN EINE GEFAHRENQUELLE DAR. Sie können schwere Brandverletzung
verursachen und brennbare Stoffe entzünden. Der Benutzer sollt sich mit den möglichen Gefahren
vertraut machen:

• UMSICHTIG VORGEHEN UND SCHUTZHANDSCHUHE TRAGEN

• KEINE brennbaren Stoffe in der Nähe heißer Gegenstände verwenden

• Das Gerät NICHT in der Nähe entzündlicher Flüssigkeiten oder Gase betreiben

• Flüssigkeiten NICHT direkt auf das Gerät auftragen - verwenden Sie stets die
entsprechenden Kunststoffeinsätze

Nach der Erhitzung von Proben daran denken, dass bestimmte Geräteteile wie Deckel, Thermoblock
und Zubehörteile sehr heiß sein können.

AUSPACKEN

Beim Auspacken darauf achten, dass der folgende Lieferumfang vorhanden ist:

• Thermocycler

• Netzkabel

• Garantiekarte

• Dekontaminationszertifikat

Wir empfehlen die Originalverpackung aufzubewahren, falls das Gerät zwecks Wartung oder Reparatur
zurückgeschickt werden muss. Bibby Scientific Ltd übernimmt keine Verantwortung für
Transportschäden, wenn das Gerät nicht ordnungsgemäß verpackt in der Originalpackung verschickt
wird.

Achten Sie bitte darauf, dass die Anzeige des Thermocyclers durch spitze bzw. scharfe Gegenstände
wie Stifte, Bleistifte und Fingernägel leicht zerkratzt wird. Diese Art von Beschädigung gilt als
Missbrauch des Geräts und führt zur Ungültigkeit der Garantie für dieses Gerät.

INBETRIEBNAHME

Das Gerät mit beiden Händen tragen. Das Gerät unter keinen Umständen transportieren, wenn es in
Betrieb ist, oder während das Gerät noch am Netz angeschlossen ist.

10

1. Alle Geräte von Bibby Scientific Ltd werden mit einem Netzkabel geliefert, das entweder eingesteckt
wird oder fest mit dem Gerät verbunden ist.

2. Vor dem Anschluss bitte kontrollieren, ob die Stromversorgung den Angaben auf dem Typenschild
(auf der Geräterückseite) entspricht. Darauf achten, dass der Spannungswähler (über dem Ein/Aus­Schalter) auf die entsprechende örtliche Spannung eingestellt ist. Um die elektrische Sicherheit zu
gewährleisten, muss dieses Gerät geerdet werden. Schließen Sie das Netzkabel entsprechend der
folgenden Tabelle an einen geeigneten Stecker an.

Anschluss 220/240V, 50/60Hz 110V/120V, 50/60Hz

Phase Braun Schwarz
Neutral Blau Weiß
Erde Grün/Gelb Grün

3. NUR FÜR GROSSBRITANNIEN: der mit dem Netzkabel gelieferte Sicherungsstecker enthält eine 10
Amp. Sicherung zum Schutz des Geräts und des Anwenders.

4. Geräte mit der Bezeichnung 230V, 50/60Hz auf dem Typenschild können mit Spannungen zwischen
210 und 260V betrieben werden; Geräte für 120V, 50/60Hz können mit Spannungen zwischen 100
und 130V betrieben werden. Bei Geräten für 100V gilt der Bereich 90 bis 110V. In allen Fällen
reduziert sich die Erhitzungsrate um etwa 8% in den äußeren Spannungsbereichen.

5. Stecken Sie das Netzkabel in die Buchse auf der Geräterückseite ein.

6. Stellen Sie das Gerät auf einen geeigneten ebenen Tisch oder in einem Abzugsschrank auf und
sorgen Sie dafür, dass die Lufteinlassschlitze auf der Geräteunterseite nicht blockiert sind. Das Gerät
muss einen Mindestabstand von 200mm zu Wänden und anderen Gegenständen bzw. zu anderen
Geräten dieser Art aufweisen, um einen ausreichenden Luftstrom zu gewährleisten.

7. Schalten Sie das Gerät ein:

I Netzschalter Ein

O Netzschalter Aus

ERSATZKABEL

Bei einem eventuellen Austausch des Netzkabels wird ein Kabel vom Typ H05VV-F mit 1 mm

2

Adernquerschnitt und Europastecker (IEC 320) benötigt. IM ZWEIFELSFALL EINEN ELEKTRO-

FACHMANN HINZUZIEHEN.

EINSATZBEDINGUNGEN

Der Thermocycler ist für den Einsatz unter folgenden Bedingungen ausgelegt:

• Gebrauch in Innenräumen

• Umgebungstemperatur zwischen +5°C to +40°C

• Höhe: bis zu 2000 m

• Relative Feuchte nicht über 95%

• Netzspannungsschwankungen nicht über 10%

• Überspannungsklasse 2 IEC 60364-4-443

• Verschmutzungsgrad 2

11

Hinweis: Die Gerätespezifikationen beziehen sich auf eine Umgebungstemperatur von 20°C und
können sich außerhalb des Bereichs 10°C bis 30°C verschlechtern.

Das Gerät wurde auf HF-Störeinflüsse geprüft und entspricht den EMV-Bedingungen nach EN61326.

GARANTIE

Bibby Scientific Ltd gewährleistet, dass dieses Gerät für den auf der Garantiekarte angegebenen
Zeitraum keine Herstellungs- und Materialmängel aufweist. Dieser Zeitraum tritt ab dem Verkaufsdatum
in Kraft. Innerhalb dieses Zeitraums werden alle defekten Teile kostenlos ausgetauscht, soweit der
Defekt nicht auf einen Unfall, Missbrauch oder Nachlässigkeit zurückzuführen ist. Die Anzeige des
Thermocylers kan durch spitze/scharfe Gegenstände wie Stifte, Bleistifte und Fingernägel beschädigt
werden. Diese Art von Beschädigung gilt als Missbrauch des Geräts und führt zur Ungültigkeit der
Garantie für dieses Gerät.

Wartungsarbeiten, die unter diese Garantie fallen, müssen von der Verkaufsstelle für dieses Gerät
gehandhabt werden.

Diese Anleitung wurde zur Information der Kunden von Bibby Scientific Ltd erstellt und stellt in keinster
Weise eine Gewährleistung, Bedingung oder Darstellung bezüglich der Beschreibung, Marktgängigkeit
oder Zweckdienlichkeit dieser Geräte oder Bauteile dar.

Unabhängig von Beschreibung und Spezifikation(en) des hier beschriebenen Geräts behält sich Bibby
Scientific Ltd das Recht vor, Änderungen an diesem Gerät oder dessen Bauteilen vorzunehmen.

12

INFORMACIÓN DE SEGURIDAD E INSTALACIÓN

SEGURIDAD DEL OPERARIO

Lea atentamente este manual antes de utilizar el ciclador térmico. Si el equipo no se utiliza de la forma
descrita en este manual, se reducirá la protección ofrecida por el equipo.

Todos los instrumentos Bibby Scientific Ltd están diseñados para cumplir los requisitos internacionales
de seguridad, e incluyen un dispositivo de corte de sobretemperatura. Si se produce un problema de
seguridad, apague la unidad en la toma de alimentación y retire el enchufe del suministro eléctrico.

ADVERTENCIA

LAS ALTAS TEMPERATURAS SON PELIGROSAS, ya que pueden ocasionar quemaduras graves a los
operarios y prender el material combustible. Los usuarios deben conocer los posibles riesgos:

• TENGA CUIDADO Y LLEVE GUANTES DE PROTECCIÓN PARA PROTEGERSE LAS
MANOS

• NO utilice sustancias combustibles cerca de objetos calientes

• NO utilice el instrumento cerca de líquidos o gases inflamables

• NO coloque un líquido directamente en el instrumento. Utilice siempre los
consumibles plásticos adecuados

Después de calentar las muestras, recuerde que hay componentes del instrumento que pueden
calentarse mucho, concretamente la tapa y el cuerpo y todos los accesorios asociados.

DESEMBALAJE

Durante el desembalaje, asegúrese de sacar los siguientes componentes del embalaje:

• Ciclador térmico

• Cable de alimentación

• Tarjeta de garantía

• Certificado de descontaminación

Se recomienda guardar el embalaje original en caso de que tenga que enviar el instrumento para un
trabajo de mantenimiento o reparación. Bibby Scientific Ltd no se responsabiliza de los daños
producidos si la unidad no está debidamente embalada y no se envía en su embalaje original.

Tenga en cuenta que los objetos punzantes, p.ej.: bolígrafos, lápices y uñas, pueden dañar fácilmente
la pantalla del ciclador térmico. Este tipo de daño se considerará como un uso incorrecto, e invalidará
la garantía de este componente.

INSTALACIÓN

El instrumento se debe transportar con las dos manos. No mueva ni lleve el instrumento cuando se
utilice o esté conectado al suministro eléctrico principal.

1. Todos los instrumentos Bibby Scientific Ltd se suministran con un cable de alimentación, que puede
ser integrado o 'enchufable'.

13

2. Antes de conectar el instrumento al suministro eléctrico, compruebe que el voltaje coincida con el
indicado en la placa de régimen (situada en la parte trasera de la unidad). Asegúrese de que el
interruptor de selección de voltaje (situado encima del interruptor de encendido/apagado) está
ajustado al voltaje correcto del suministro eléctrico. El instrumento debe disponer de una toma de
tierra para garantizar la seguridad eléctrica adecuada. Conecte el cable de alimentación a un
enchufe adecuado según la siguiente tabla.

Conexión 220/240V, 50/60Hz Supply 110V/120V Supply, 50/60Hz

Con corriente marrón negro
Neutro azul blanco
Toma de tierra verde/amarillo verde

3. SÓLO PARA EL REINO UNIDO: El enchufe suministrado con el cable de alimentación incluye un
fusible de 10 amperios para ofrecer protección al instrumento y al usuario.

4. Las unidades cuya placa de régimen indique 230V, 50/60Hz también pueden funcionar entre 210 y
260V; las unidades con 120V, 50/60Hz también funcionan entre 100 y 130V, y las unidades con
100V funcionan entre 90 y 110V. En todos los casos, el porcentaje de calentamiento disminuirá un
8% aproximadamente en los dos extremos del intervalo de voltaje.

5. Conecte el cable de alimentación en el enchufe situado en la parte trasera del instrumento.

6. Sitúe la unidad sobre una mesa plana o en una campana de laboratorio si es necesario, y asegúrese
de que los orificios de ventilación situados en la parte inferior no tienen ninguna obstrucción.
Coloque el instrumento a una distancia mínima de 200mm alrededor de paredes u otros elementos,
y entre cada unidad (en caso de que se utilicen varias) para que haya una circulación de aire
adecuada para cada instrumento.

7. Encienda el instrumento:

I Interruptor de alimentación encendido

O Interruptor de alimentación apagado

CABLE DE REPUESTO

Si es necesario sustituir el cable de alimentación, se debe utilizar un cable de 1mm

2

de código

armonizado H05VV, conectado a un enchufe IEC320. EN CASO DE DUDA, PÓNGASE EN

CONTACTO CON UN ELECTRICISTA.

CONDICIONES DE TRABAJO

El ciclador térmico está diseñado para utilizarse en las condiciones siguientes:

• Uso en interior

• Intervalo de temperatura ambiente +5°C a +40°C

• Humedad relativa no superior al 95%

• Fluctuaciones del suministro eléctrico no superiores al 10%

• Categoría de sobrevoltaje II IEC 60364-4-443

• Nivel de contaminación 2

Nota: Las especificaciones de control corresponden a una temperatura ambiental de 20ºC. Las

14

especificaciones pueden empeorar si se utiliza el instrumento fuera del intervalo de temperatura
comprendido entre 10°C y 30°C.

Se han realizado pruebas para comprobar la interferencia de radiofrecuencia del instrumento, el cual
cumple la normativa EN61326.

GARANTÍA

El instrumento está garantizado contra cualquier defecto en el material o la fabricación durante el
período especificado en la tarjeta de garantía que se adjunta. Este período entra en vigor a partir de la
fecha de compra. Durante este período, se reemplazarán sin cargo alguno todas las piezas defectuosas,
a condición que el defecto sea resultado de un accidente, uso incorrecto o negligencia. Tenga en
cuenta que los objetos punzantes, p.ej.: bolígrafos, lápices y uñas, pueden dañar fácilmente la pantalla
del ciclador térmico. Este tipo de daño se considerará como un uso incorrecto, e invalidará la garantía
de este componente.

El distribuidor del instrumento proporcionará información sobre las reparaciones realizadas bajo esta
garantía.

Este manual se ha preparado con una finalidad informativa para los clientes de Bibby Scientific Ltd, y
ninguna parte del manual se deberá considerar como una garantía, condición o reflejo con respecto a
la descripción, comerciabilidad, idoneidad para un fin determinado o de otro tipo de la unidad o sus
componentes.

Con independencia de la descripción y las especificaciones del instrumento que se indican en el manual
del operario, Bibby Scientific Ltd se reserva el derecho de realizar cambios en el instrumento o en
cualquiera de sus componentes cuando lo estime oportuno.

15

INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

SICUREZZA DELL'OPERATORE

Leggere attentamente il presente manuale prima di usare il ciclatore termico. Se non si usa
l'apparecchiatura nel modo descritto nel presente manuale, la protezione fornita dall'unità potrebbe
risultarne diminuita.

Tutti gli strumenti Bibby Scientific Ltd sono progettati per rispettare i requisiti di sicurezza internazionali
e sono montati con un sezionatore di sovratemperatura. In caso di problemi di sicurezza, spegnere
l'unità dalla presa di rete centrale e togliere la spina dall'alimentazione elettrica.

AVVERTENZA

Le ALTE TEMPERATURE SONO PERICOLOSE in quanto possono provocare serie ustioni agli operatori e
dare fuoco al materiale combustibile. Gli utenti devono conoscere i seguenti pericoli potenziali:

• PRESTARE ATTENZIONE ED INDOSSARE GUANTI PROTETTIVI PER LE MANI

• NON usare sostanze combustibili vicino ad oggetti caldi

• NON mettere in funzione lo strumento nei pressi di liquidi o gas infiammabili

• NON collocare alcun tipo di liquido direttamente nello strumento, usare sempre le
parti di consumo in plastica idonee

Dopo aver riscaldato i campioni, ricordare che le parti dello strumento, cioè il coperchio ed il blocco ed
eventuali accessori associati potrebbero essere molto caldi.

DISIMBALLAGGIO

Durante il disimballaggio, assicurarsi di aver tolto quanto segue dall'imballo:

• Ciclatore termico

• Cavo di alimentazione di rete

• Scheda di garanzia

• Certificato di decontaminazione

Si consiglia all'utente di conservare l'imballaggio originale nel caso in cui occorresse restituire lo
strumento per assistenza o riparazioni. Se l'unità non è correttamente imballata e trasportata nel suo
imballo originale, Bibby Scientific Ltd non accetta alcuna responsabilità per eventuali danni che
dovessero verificarsi.

Notare come lo schermo del ciclatore termico si danneggia facilmente con oggetti appuntiti come
penne, matite ed unghia. Questo tipo di danni sarà considerato come uso improprio e renderà nulla la
garanzia per questo componente.

INSTALLAZIONE

Occorre trasportare lo strumento usando entrambe le mani. Non spostare né trasportare lo strumento
quando è in funzione o collegato all'alimentazione elettrica di rete.

1. Tutti gli strumenti Bibby Scientific Ltd sono forniti con un cavo di alimentazione; può essere integrale
o plugin.

16
