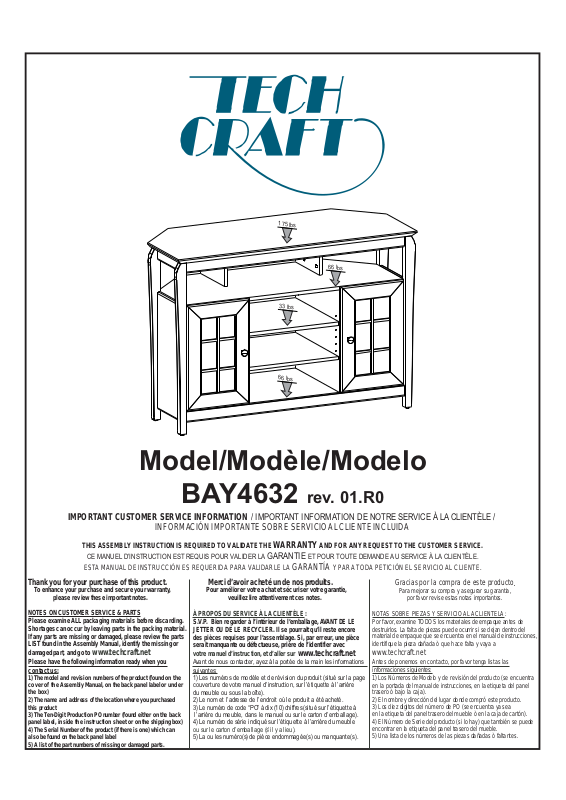

Tech Craft BAY4632 User Manual

175 lbs

66 lbs

33 lbs

66 lbs

Model/Modèle/Modelo

IMPORTANT CUSTOMER SERVICE INFORMATION / IMPORTANT INFORMATION DE NOTRE SERVICE À LA CLIENTÈLE /

INFORMACIÓN IMPORT ANTE SOBRE SERVICIO AL CLIENTE INCLUIDA

THIS ASSEMBLY INSTRUCTION IS REQUIRED TO VALIDATE THE WARRANTY AND FOR ANY REQUEST TO THE CUSTOMER SERVICE.

CE MANUEL D’INSTRUCTION EST REQUIS POUR VALIDER LA

ESTA MANUAL DE INSTRUCCIÓN ES REQUERIDA PARA VALIDARLE LA

Thank you for your purchase of thi s product.

To enhance your purchase and secure your warranty,

please review these im portant notes.

NOTES ON CUSTOMER SERVICE & PARTS
Please examine ALL packaging materials before d iscarding.
Shortages can occur by leaving parts in the packing material.
If any parts are missing or damaged, please review t he parts

LIST found in the Assembly Manual, identify the missing
damaged part, and go to
Please have the following information ready when you
contact us:

1) The model and revision numbers of the product (found on the
cover of the Assembly Manual, on the back panel label o r under
the box)

2) The name and address of th e location w here you purch ased
this product

3) The Ten-Digit Production PO number (found either on the back
panel label, inside the instruction sheet or on the shipping box)

4) The Serial Number of the product (if there is on
also be found on the back panel label

5) A list of the part numbers of missing or damaged parts.

www.techcraft.net

or

e) which can

BAY4632

rev. 01.R0

GARANTIE ET POUR TOUTE DEMANDE AU SERVICE À LA CLIENTÈLE.

GARANTÍA Y PARA TODA PETICIÓN EL SERVICIO AL CLIENTE.

Merci d’avoir acheté un de nos produits.

Pour améliorer votre achat et sécuriser votre garantie,

veuillez lire attentivement ces notes.

À PROPOS DU SERVICE À LA CLIENTÈLE :

S.V.P. Bien regarder à l’inté rieur de l’emballage, AVANT DE LE
JETT ER OU DE LE RECYCLER. Il se pourrait qu’il reste en c ore
des pièces requises pour l’assemblage. Si, par erreur, une pièc
serait manquante ou défectueuse, prière de l’identifier avec

votre manuel d’instruction, et d’aller sur

Avant de nous contacter, ayez à la portée de la main les informations
suivantes:

1) Les numéros de modèle et de révision du produit (situé sur l a page
couverture de votre manuel d’instruction, sur l ’étiquette à l’ arrière
du meuble ou sous la boîte).

2) Le nom et l’adresse de l’endroit où le produit a été acheté.

3) Le numéro de code “PO” à dix (10) chiffres (situé sur l’étiquette à
l’arrière du meuble, dans le manuel ou sur le carton d’emballage).

4) Le numéro de série indiqué sur l’éti quette à l’arrière du meuble

carton d’emballage (s’il y a lieu).

ou sur le

5) La ou les numéro(s) de pièce endommagée(s) ou manquante(s).

www.techcraft.net

Gracias por la compra de este producto

Para mejorar su compra y asegurar su garantia,

por favor revise estas notas importantes.

NOTAS SOBRE PIEZAS Y SERVICIO A LA CLIENTELA :
Por favor, examine TODOS los materiales de empaque antes de

destruirlos. La falta de piezas puede ocurrir si se dejan dentro del
material de empaque que se encuentra en el manual de instrucciones,

e

identi f i qu e la pi eza dañad a ò

que hace falta y vaya a

www.techcraft.net

Antes de ponemos en contacto, por favor tenga listas las
informaciones siguientes:

1) Los Números d e M od el o y de revisión del producto (se encuentra
en la portada del manual de instru c ciones, e n la etiq ueta de l panel
traser o ò bajo la caja).

2) El nombre y dirección del lugar donde compró este producto.

3) Los diez digitos del número de PO (se encuentra ya sea
e n l a etiquet a del panel trasero del mueble ò en la c aj a de cartón).

4) El Número de Serie del producto (si lo hay) que también se puede
encontrar en la etiqueta del panel trasero del mueble.

5) Una lista de los números de las piezas dañadas ò faltantes.

.

.

TOOLS REQUIRED

(NOT INCLUDED)

OUTILS REQUIS

(NON INCLUS)

HERRAMIENTAS

NECESARIAS

(NO INCLUIDAS)

KEY
CLÉ
CVE

1

BOTTOM SHELF / TABLETTE INFÉRIEURE / Tabla inferiore

FLOOR SUPPORT / SUPPORT AU SOL / Soporte al suelo

2

FLOOR SUPPORT / SUPPORT AU SOL / Soporte al suelo

3

FIXED SHELF / TABLETTE FIXE / Tabla fija

4

INTERIOR LOWER RIGHT GABLE / PANNEAU INTÉRIEUR INFÉRIEUR DROIT / Panel interior inferior derecho

5
6

REAR PANEL / PANNEAU ARRIÈRE / Panel trasero
RIGHT GABLE / PANNEAU LATÉRAL DROIT / Panel lateral derecho

7

LEFT GABLE / PANNEAU LATÉRAL GAUCHE / Panel lateral izquierdo

8

APRON / TRAVERSE / Travezaño

9

INTERIOR UPPER GABLE / PANNEAU INTÉRIEUR SUPÉRIEUR / Panel interior superior

10

TOP SHELF / TABLETTE SUPÉRIEURE / Tabla superiore

11
12

BACK PANEL / PANNEAU ARRIÈRE / Panel trasero
LOOSE SHELF / TABLETTE AJUSTABLE / Tabla ajustable

13

LOOSE SHELF (CENTER) / TABLETTE AJUSTABLE (CENTRE) / Tabla ajustable (centre)

14

GLASS DOOR / PORTE DE VERRE / Puerta de vidrio

15
16

INTERIOR LOWER LEFT GABLE / PANNEAU INTÉRIEUR INFÉRIEUR GAUCHE / Panel interior inferior izquierdo

QTY
QTÉ

CANT

41 IHA0460

41
10
14

24
16

2
2
4

24

4
10

10
10

1

1

PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA

PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA

METAL FITTING / RACCORD EN MÉTAL / Pieza de ajuste metalicá

SCREW BOLT / VIS BOULON / Tornillo perno
DOWEL / CHEVILLE DE BOIS / Clavija de madera
SCREW / VIS / Tornillo
COVER CAP / COUVRE-TROU / Protector del orificio
SHELF SUPPORT / SUPPORT À TABLETTE / Soporte a tabla
SCREW / VIS / Tornillo

HANDLE / POIGNÉE / Manilla
BUMPER / PARE-CHOC / Paragolpe
SCREW / VIS / Tornillo
METAL HINGE / CHARNIÈRE EN MÉTAL / Bisagra metalica
WASHER / RONDELLE / Rodaja
LOCK WASHER / RONDELLE DE BLOCAGE / Rodaja de bloqueo
SCREW / VIS / Tornillo
ALLEN KEY / CLÉ HEXAGONALE / Llave hexagonal 4.0mm

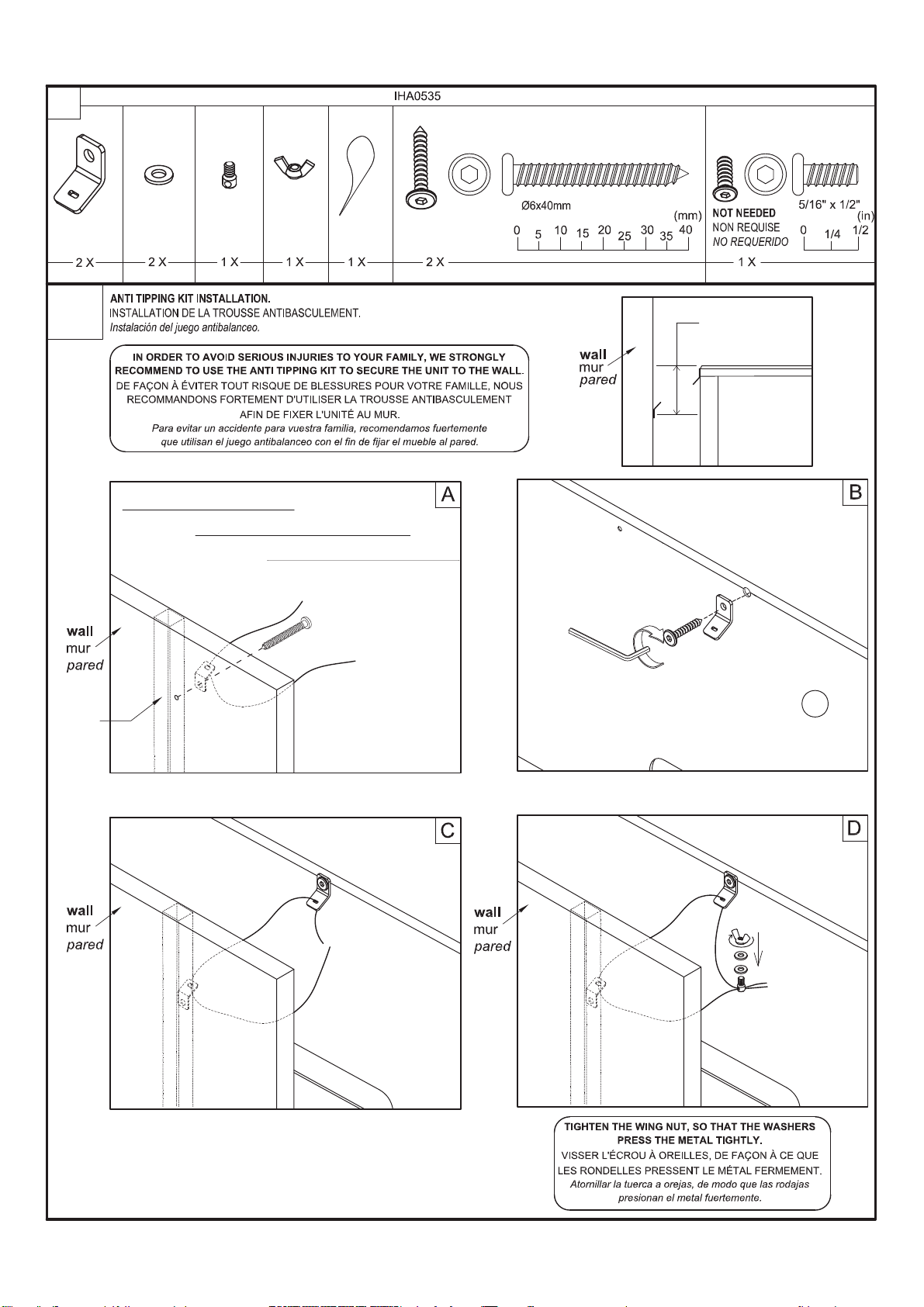

ANTI TIPPING KIT / TROUSSE ANTIBASCULEMENT / Juego antibalanceo

QTY
QTÉ

CANT

1
2
1
1

IGAIS0085-WNWN

1

IBACS0123-WNWN

2

IGASR0088-WNWN

1

IGASL0088-WNWN

1
1

IGAIS0086-WNWN

2
1
1
2
2

ISTGS0019-WNWN

2

IGAIS0087-WNWN

1

PART No
No PIÈCE

PARTE No

IHA0459
IHA0463
IFA0158
IHA0461

IHA0464
IFA0160
IHA0465

IHA0466
IFA0159
IHG0009
IHA0571
IHA0572
IHA0473
IHA0355
IHA0535

BAY4632

PART No
No PIÈCE

PARTE No

IBOTS0094-WN

ISUSS0016

ISUSS0017

ISHFS0064-WN

IAPRS0155-WN

ITOSS0285-WN

IPA607-WNWN
ISHLS0090-WN

ISHLS0091-WN

REV.

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0

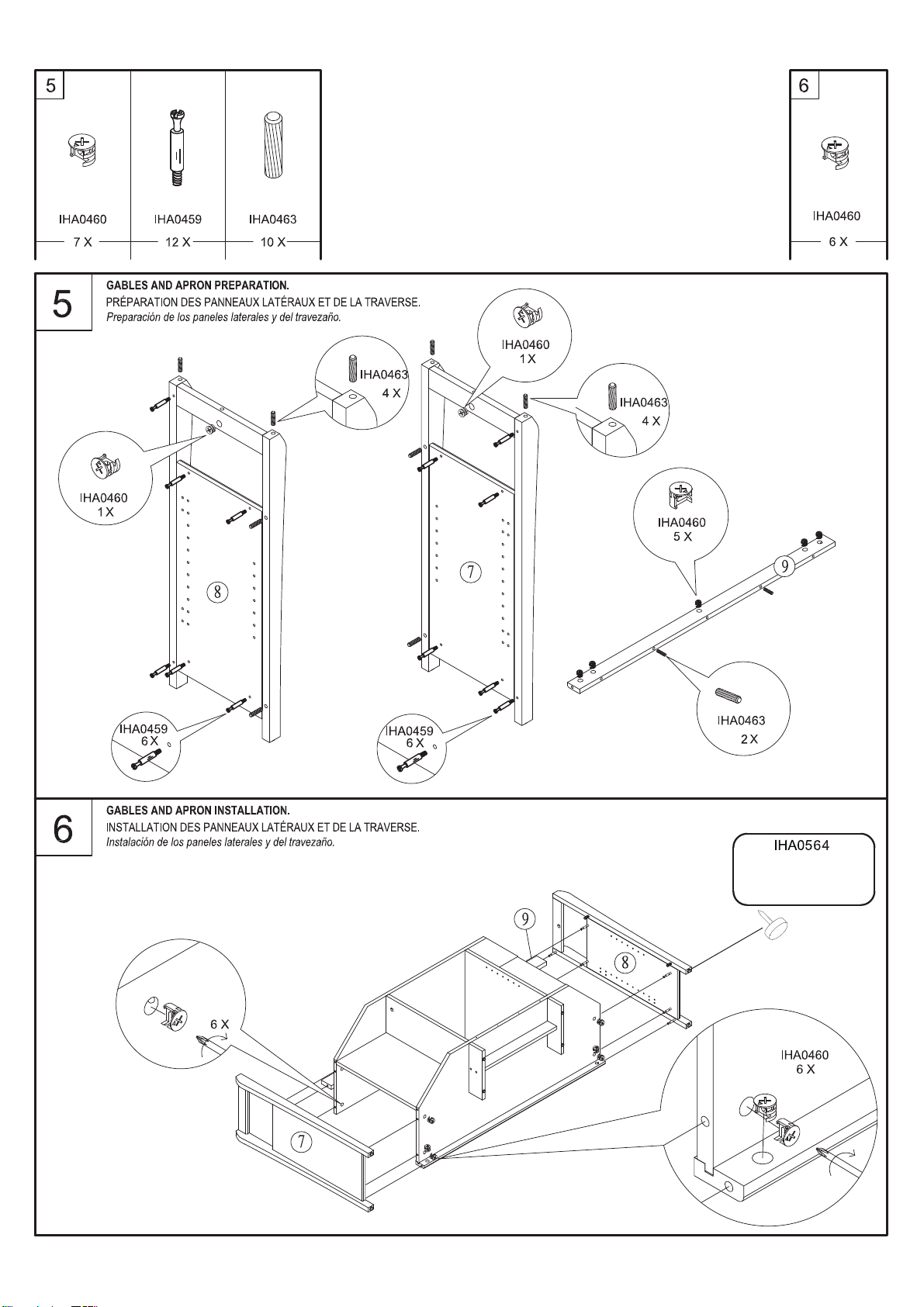

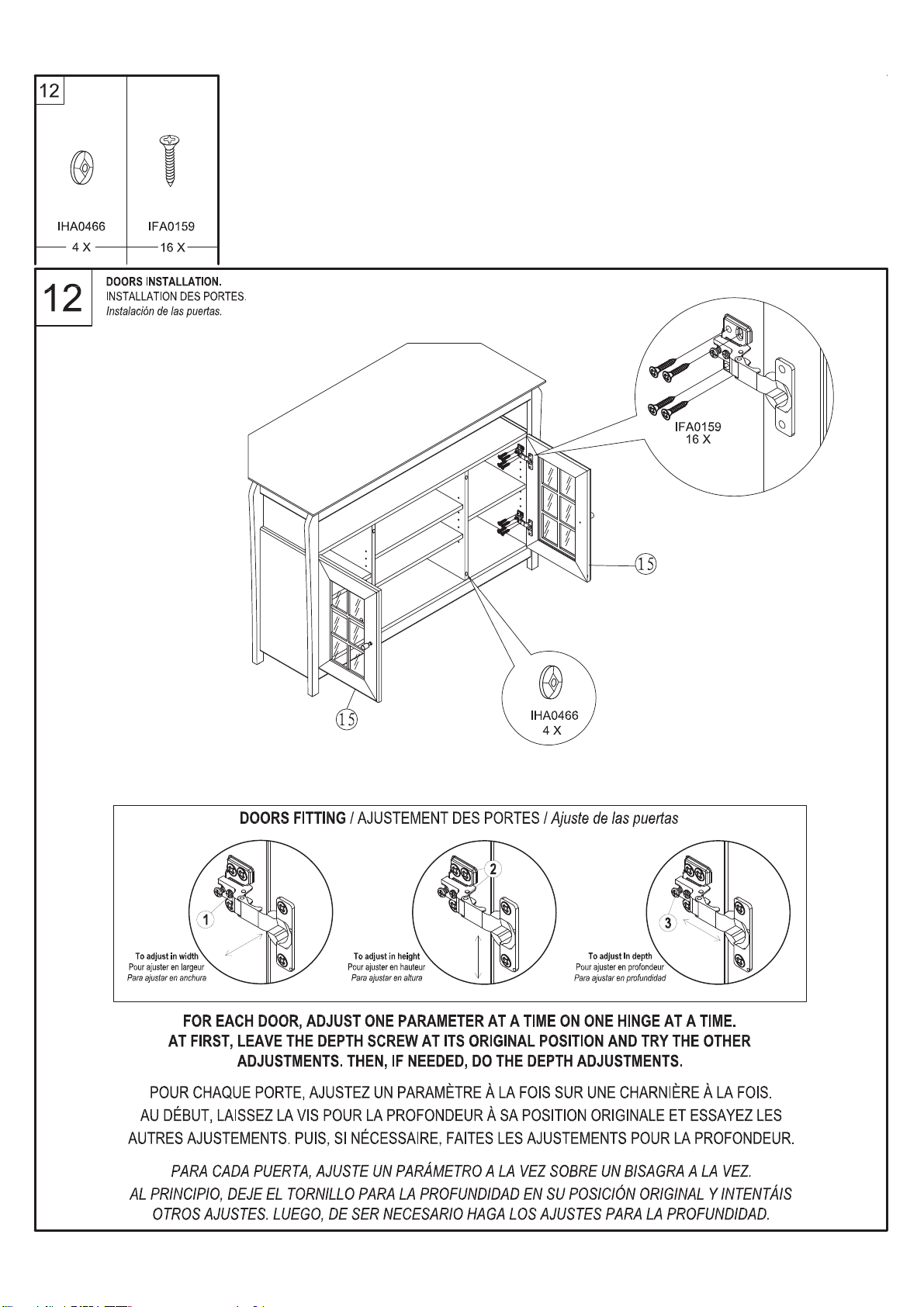

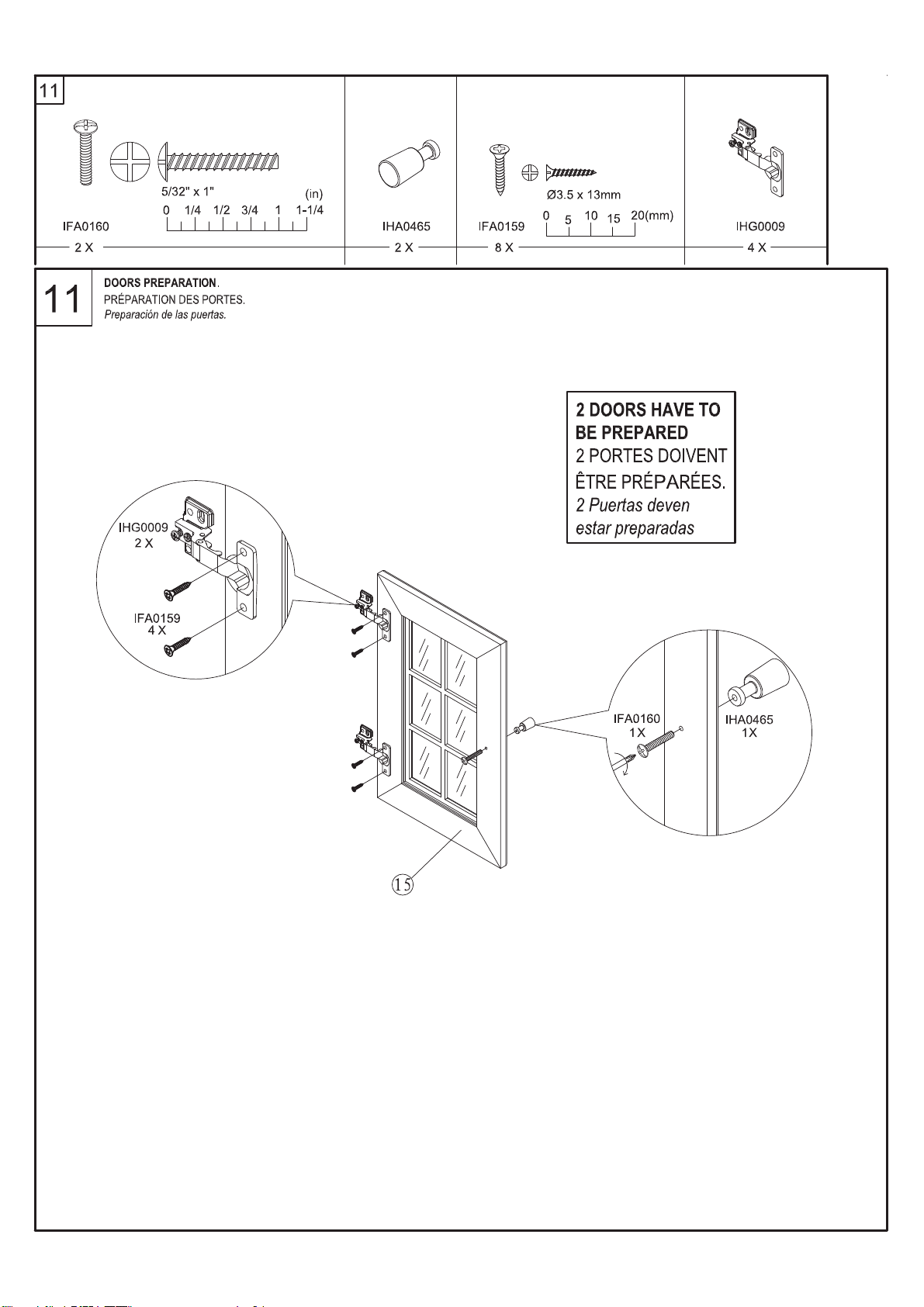

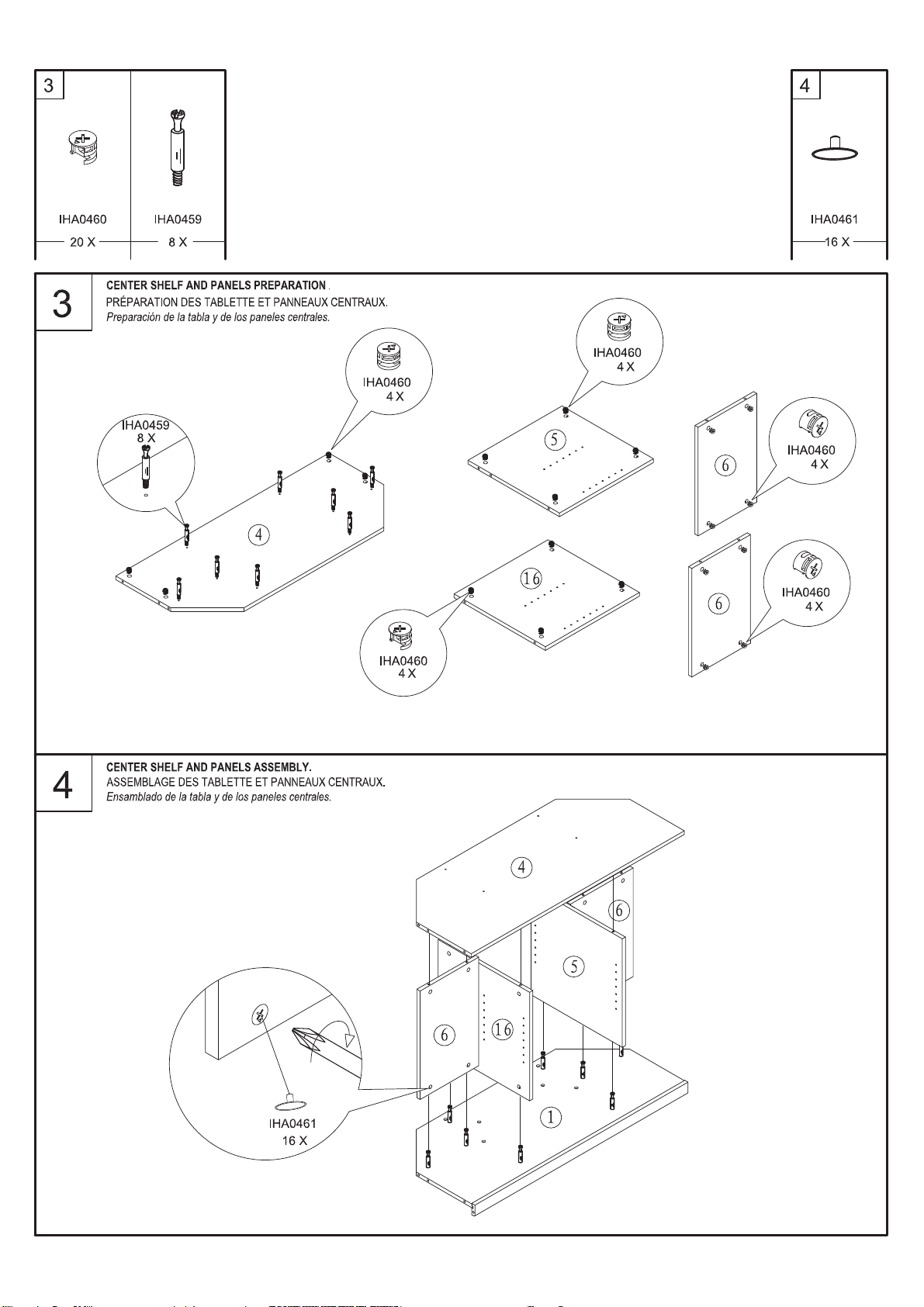

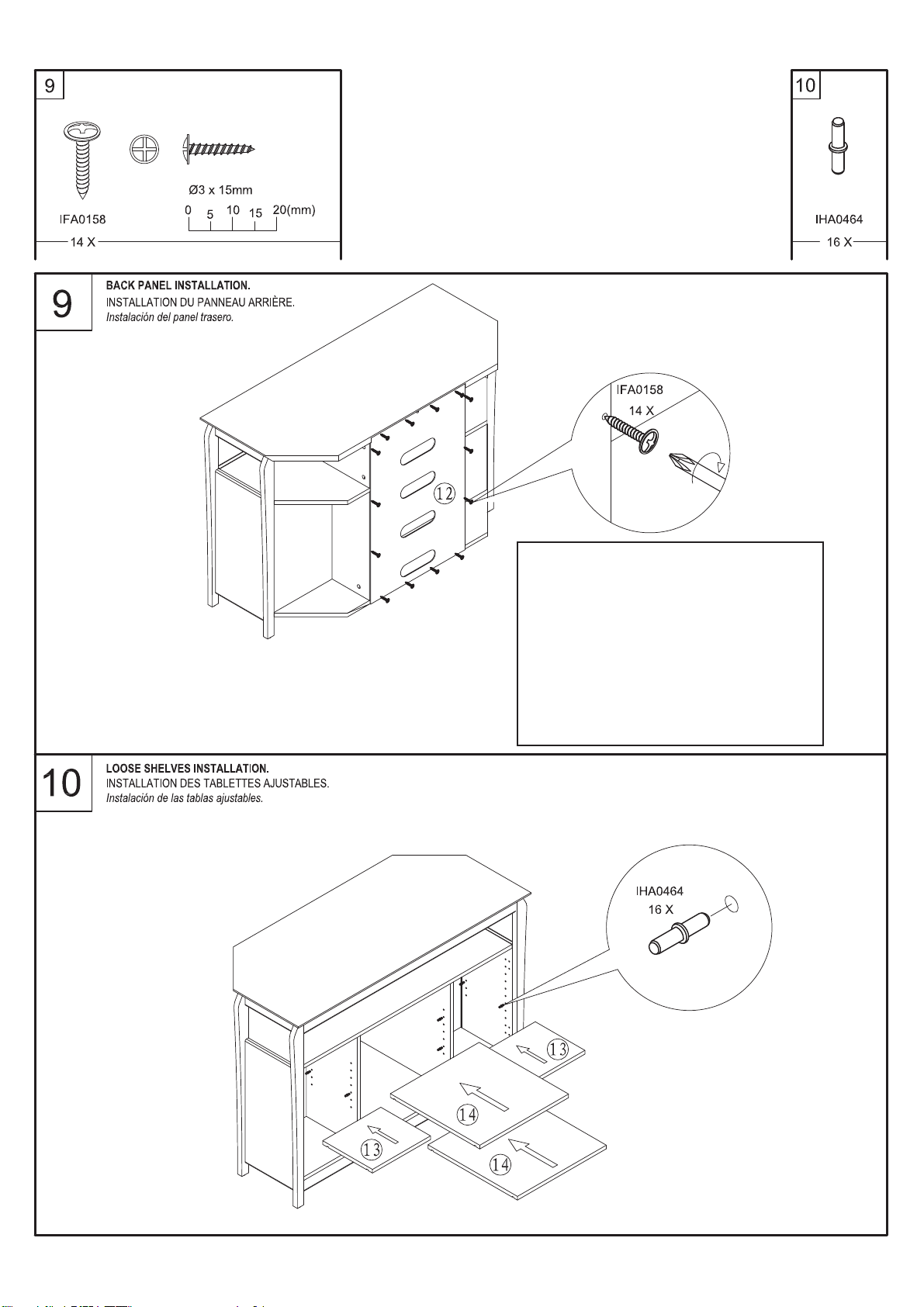

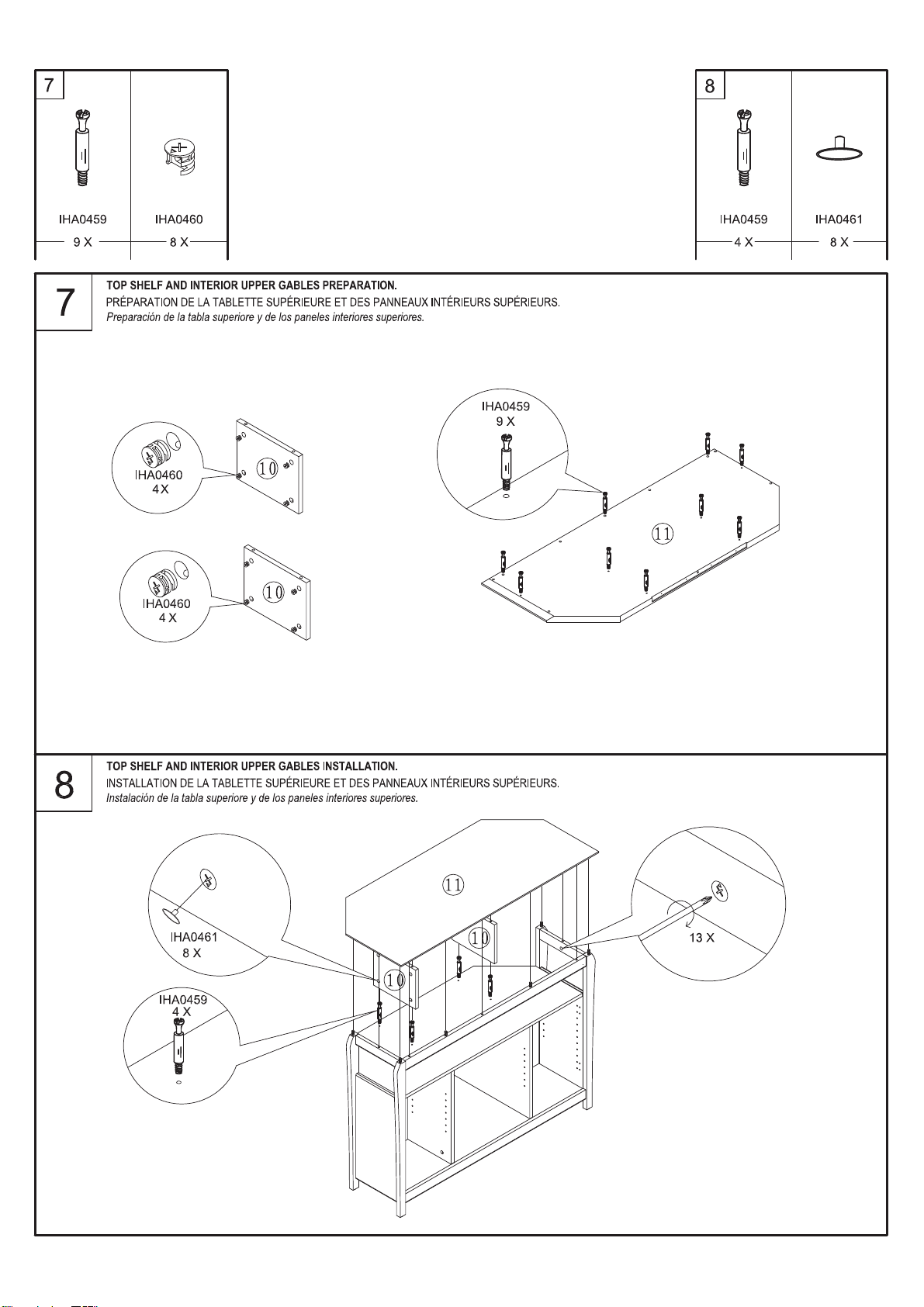

HOW TO CLEAN :

Do not place this product near a heat source, such
as a radiator, or in direct sunlight.
Clean the product periodically with a soft cloth.
If finger prints, food and beverage stains, etc. are
difficult to remove, use a cloth moistened with a
mild non-abrasive detergent solution.
Do not use scouring powder, abrasive pad or solvent.

ENTRETIEN :

Ne placer pas ce meuble près d’une source de chaleur,
tel qu’un calorifère ou directement au soleil.
Utilisez toujours un chiffon humide pour nettoyer le meuble.
Pour enlever les traces plus difficiles, utilisez un chiffon
avec un savon non-abrasif.
Ne pas utiliser de poudre à récurer, de tampon abrasif
ni de solvant.

LIMPIEZA :

No coloque este producto cerca de un afuente de calor,
tales como un radiador ò directamente bajo la luz del sol.
Limpie el producto periódicamente con un paño suave.
Si las manchas de huellas digitales, comida, bedida, etc.
resultan dificiles de remover, use un paño húmedecido
con una solución de detergente suave sin corrosivos.
No utilice detergente en polvo, ningun material abrasico
ò solvente.

PRINTED IN CHIN / IMPRIMé EN CHINE 01 / 2010

IHA0572

IHA0571

IHA0571IHA0571 IHA0572

IHA0572 IHA0473

IHA0571

IHA0572
