Tangent EVO E8 2.1 User Manual

EVO E8-2.1

active subwoofer

Instruction manual

Betriebsanleitung

Betjeningsvejledning

Mode d’emploi

Gebruiksaanwijzing

Manual de instrucciones

Design and Engineering

Active Subwoofer EVO

Carefully unpack the Tangent Active subwoofer and check for any damages. If possible, keep the carton
box in case future transportation is needed.
You should immediately contact your dealer if the active subwoofer is damaged.

Installation

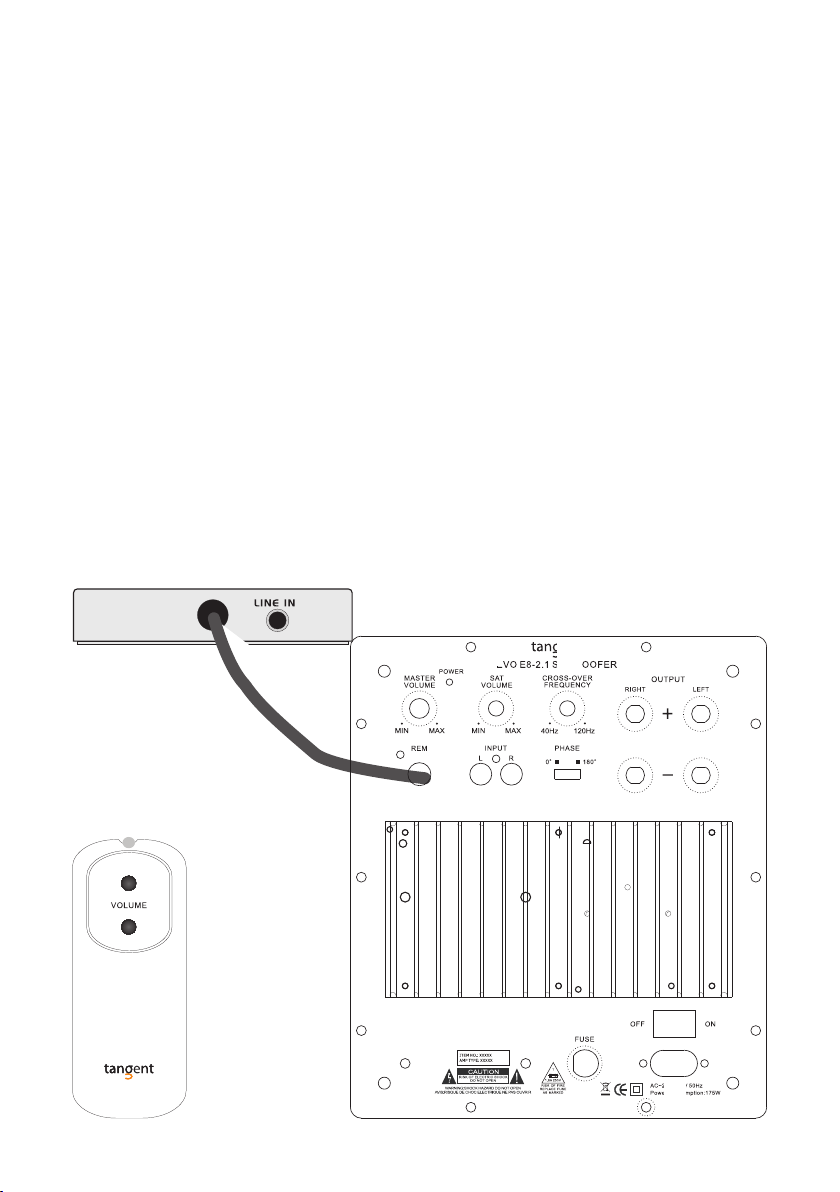

1. From amplier with pre out to subwoofer:

Connect the power cord from the amplier line out to Line In on Your active subwoofer. Hereby the
sound signal runs from amplier line out to Your active subwoofer. (See Fig 1 on page 12)

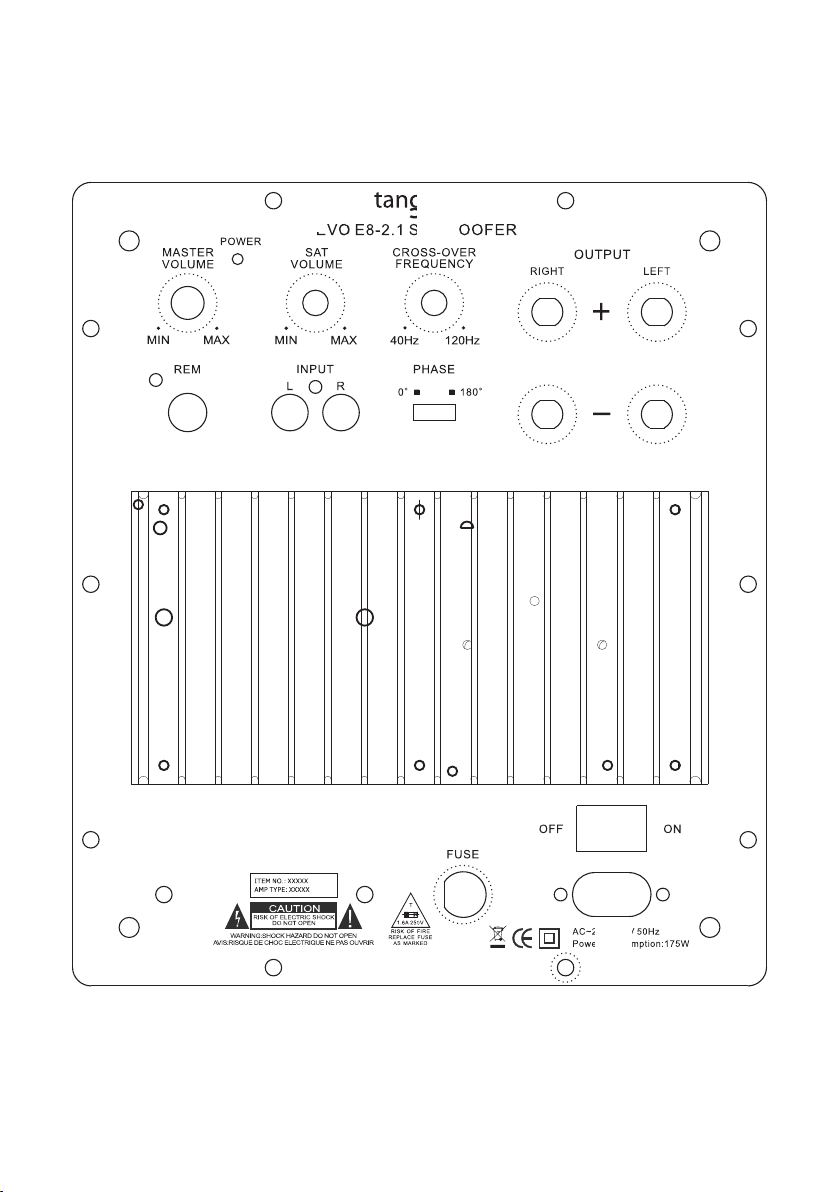

Functions (See Fig. 3 on page 10/11)

Volume Master/Sat

The sound level of the active subwoofer can be adjusted. Use the volume control carefully, remember
that programme material may contain very high energy.

Phase

The phase is adjustable to 0 or 180 degrees. Try both settings for preferred sound.

Crossover

It is possible to reduce the bass - adjustment from 40-120 Hz. Try different settings for preferred sound.

Placement

Your active subwoofer is designed to re-produce music information in the frequency range below 120Hz.
The human ear is not able to localize sound for these low frequencies, this is why the placement of the
subwoofer is not critical.However you can use the nature of the acoustic laws in the following ways:

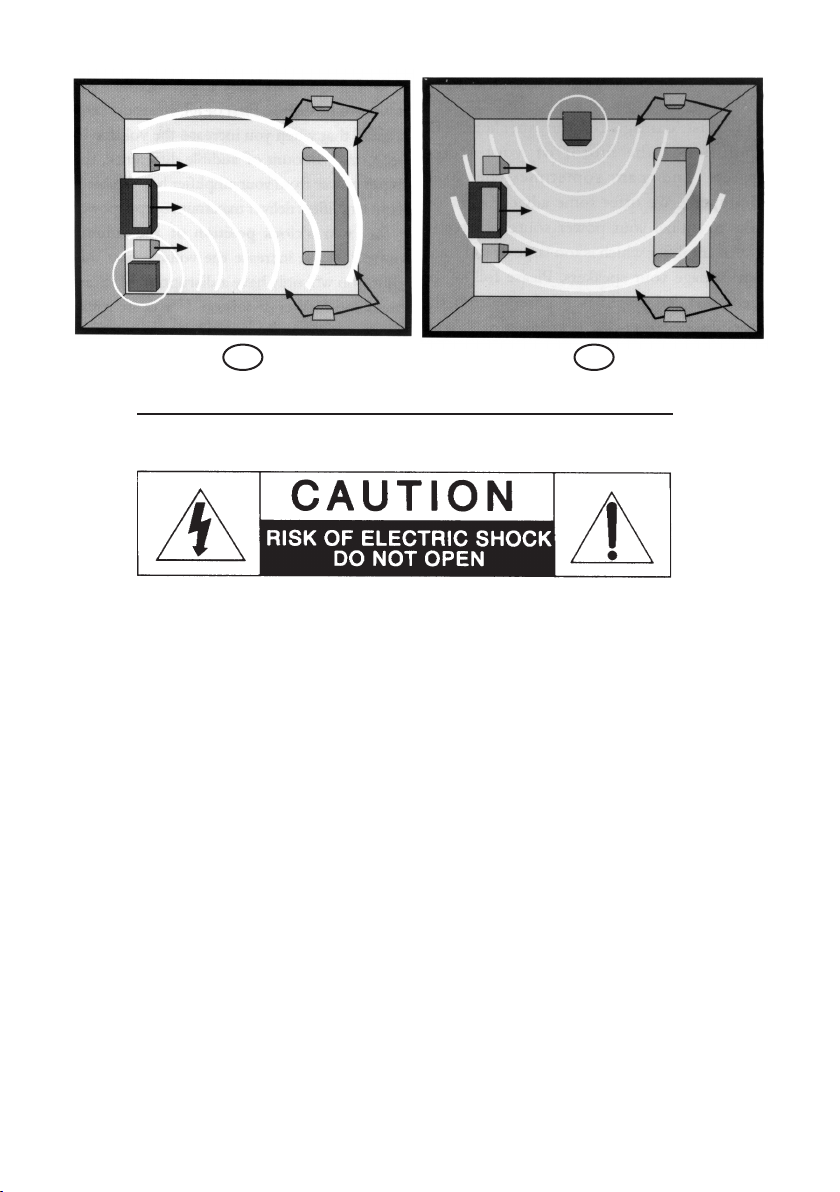

a. To get the most amplication of the room itself, place the active subwoofer close to a corner at a
distance of about 10 cm from the walls. If you get to much bass please move the subwoofer out from the
corner. (See drawing A on page 8)

b. By experimenting with the placement of the subwoofer you can optimize the sound quality. One good
rule is to place the subwoofer near the satellite speakers. (See drawing B on page 8)

c. Never cover the built-in amplier.

Warning!
To reduce the risk of electric shock, do not open or remove cover or back. Do not expose this appliance to
rain or moisture. In case of malfunction consult qualied service personel

2

Aufbau

Aktiv Subwoofer EVO

Packen Sie den aktiven Subwoofer mit grosser Vorsicht aus und heben Sie die Originalverpackung
auf.Wenn ein Schaden am Gerät festzustellen ist, kontakten Sie unverzüglich Ihren Händler.

1. Verbindung von Verstärker (Subwoofer pre out) zum Subwoofer:

Verbinden Sie das Kabel vom Verstärker line out mit dem Subwoofer (Line In). Hiermit läuft das Lautsig­nal vom line out zu Ihrem aktiven Subwoofer.(s. Abb. 1 Seite 12).

Funktionen (s. Abb. 3 Seite 10/11).

Lautstärkenregler Master/Sat

Die Lautstärke des Subwoofers wird direkt am Subwoofer geregelt. Vorsicht bei der Einstellung der Laut­stärke. Es sind oft grosse Lautstärkenuntrerschiede in verschiedenen Sequenzen eines Filmes; daher ist
Genauigkeit bei der Einstellung erforderlich.

Phase

Phasenverschiebung 0 oder 180 Grad. Probieren Sie einfach die Einstellungen aus, um den gewünschten
Effekt zu erzielen.

Crossover

Es gibt die Möglichkeit, den Bass zu reduzieren - Einstellung von 40-120 Hz. Probieren Sie einfach ver­schiedene Einstellungen aus, um den gewünschten Effekt zu erzielen.

Standort

Das menschliche Ohr kann die Frequenzen des aktiven Subwoofers nicht orten, da sie bei unter 120 Hz
liegen. Folgendes muss aber trotzdem bei der Plazierung des Subwoofers beachtet werden:

1. Damit der Raum die Basstöne verteilen kann, stellt man den Subwoofer am besten in eine Ecke mit
etwa 10 cm Abstand zur Wand. Wenn die Basswiedergabe etwas zu kräftig ist, einfach etwas von der
Wannd abrücken. (s. Abb. A Seite 8).

2. Der Subwoofer sollte in der Nähe der Satelliten aufgestellt sein (s. Abb. B Seite 8).

3. Der Subwoofer darf nicht zugedeckt werden.

3

Aktiv Subwoofer EVO

Venligst udpak din nye aktive Tangent subwoofer med forsigtighed. Hvis du har mulighed for at opbe­vare papkassen til eventuelle fremtidige forsendelser vil dette klart være at foretrække.
Skulle subwooferen være beskadiget ved udpakning skal du øjeblikkelig kontakte din forhandler.

Installation

1. Forbind ledningen fra forstærkeren line-out til Line Input på din aktive subwoofer. Herved løber lydsig­nalet fra line Out til din aktive subwoofer.

Funktioner (se Fig. 3 side 11)

Volume Control Master/Sat

Her justeres niveauet på subwooferen. Vær forsigtig ved indstilling af niveauet. Der er ofte store
niveauforskelle på forskellige lm scener, hvilket gør indstillingen til en længere process.

Phase

Fasen kan indstilles til 0 eller 180 grader. Prøv begge indstillinger og vurder hvor størst mulig effekt
opnås.

Crossover

Det er muligt at afskære bassen - regulering fra 40-120 Hz. Prøv forskellige indstillinger og vurder hvor
størst mulig effekt opnås.

Placering

Den active subwoofer er designet til at gengive alle informationer op til 120 Hz. Det menneskelige øre er
ikke i stand til lokalisere lave frekvenser. Dette er årsagen til at placering af subwooferen ikke er proble­matisk.
Du kan dog udnytte naturlovene på følgende måder:

1. For at opnå størst muligt effekt via rummet stilles subwooferen tæt på et hjørne med en afstand til
væggene på ca. 10 cm. Hvis dette giver for meget bas bør subwooferen yttes
længere fra hjørnet. (Se tegning A på side 8)

2. Ved at eksperimentere med placeringen af subwooferen kan lydkvaliteten optimeres. En gylden regel
er at placere subwooferen ved satellitterne. (Se tegning B på side 8)

3. Forstærkerdelen på subwooferen må aldrig tildækkes.

4
