Willkommen
Wir freuen uns, dass Sie sich für ein T+A-Produkt entschieden haben. Mit Ihrem neuen T+A-Endverstärker
haben Sie ein Hi-Fi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den
Wünschen des audiophilen Musikliebhabers oberste
Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien werden dazu beitragen, dass dieses
Gerät höchsten Anforderungen und Ansprüchen über
viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die
sorgfältige Produktion durch hoch qualizierte Fachkräfte und eine rechnergesteuerte, voll automatisierte
Endkontrolle gewährleisten die hohe Produktqualität
und die Einhaltung aller Spezikationen.
In unserer Geräteproduktion wird der Einsatz aller
umwelt- und gesundheitsgefährdenden Stoffe, wie
z. B. chlorhaltige Lösungsmittel und FCKWs, vermieden. Darüber hinaus verzichten wir wo irgend möglich
auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement. Stattdessen wird auf Metalle oder
andere unbedenkliche Materialien zurückgegriffen,
die einerseits gut recyclebar sind und andererseits
eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine
Beeinträchtigung der Wiedergabequalität durch äußere Störquellen ausgeschlossen. Die von den Geräten
ausgehende elektromagnetische Strahlung (Elektrosmog) wird gut abgeschirmt und auf ein absolutes
Minimum reduziert.
Wir bedanken uns für Ihr Vertrauen und wünschen
Ihnen viel Freude und Hörvergnügen mit Ihrem M 200.
5
Page 6
Inhaltsverzeichnis
Sicherheitshinweise 8
Aufstellung und Anschluss 10
Aufstellung 10
Vorverstärker anschließen 10
Lautsprecher anschließen 10
Serie 200 Systemverbund 10
Anschluss des Netzkabels 11
Anschlussdiagramm 11
Anschlüsse 12
Symmetrische Anschlüsse (balanced) 12
Asymmetrische Anschlüsse (unbalanced) 12
Steuerung 13
Netzbuchse 13
Bedienelemente und Funktionen 14
Ein- und Ausschalter 14
Dämpfungsfaktor 14
Lautsprecherausgänge 14
Wiedergabe 15
Einschalten 15
Energiesparmodus / Ein- und Ausschaltautomatik 15
Schutzschaltung 15
Funktion 15
Betriebsstörungen 16
Hinweise zum sparsamen Umgang mit Energie 17
Allgemeine Informationen 17
Automatische Abschaltfunktion 17
Anschluss und Verkabelung 18
Technische Daten 21
6
Page 7
Hinweise
Bedienunganleitung
Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für
einen problemlosen und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.
Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrund-
j
information geben und das Verständnis erleichtern sollen.

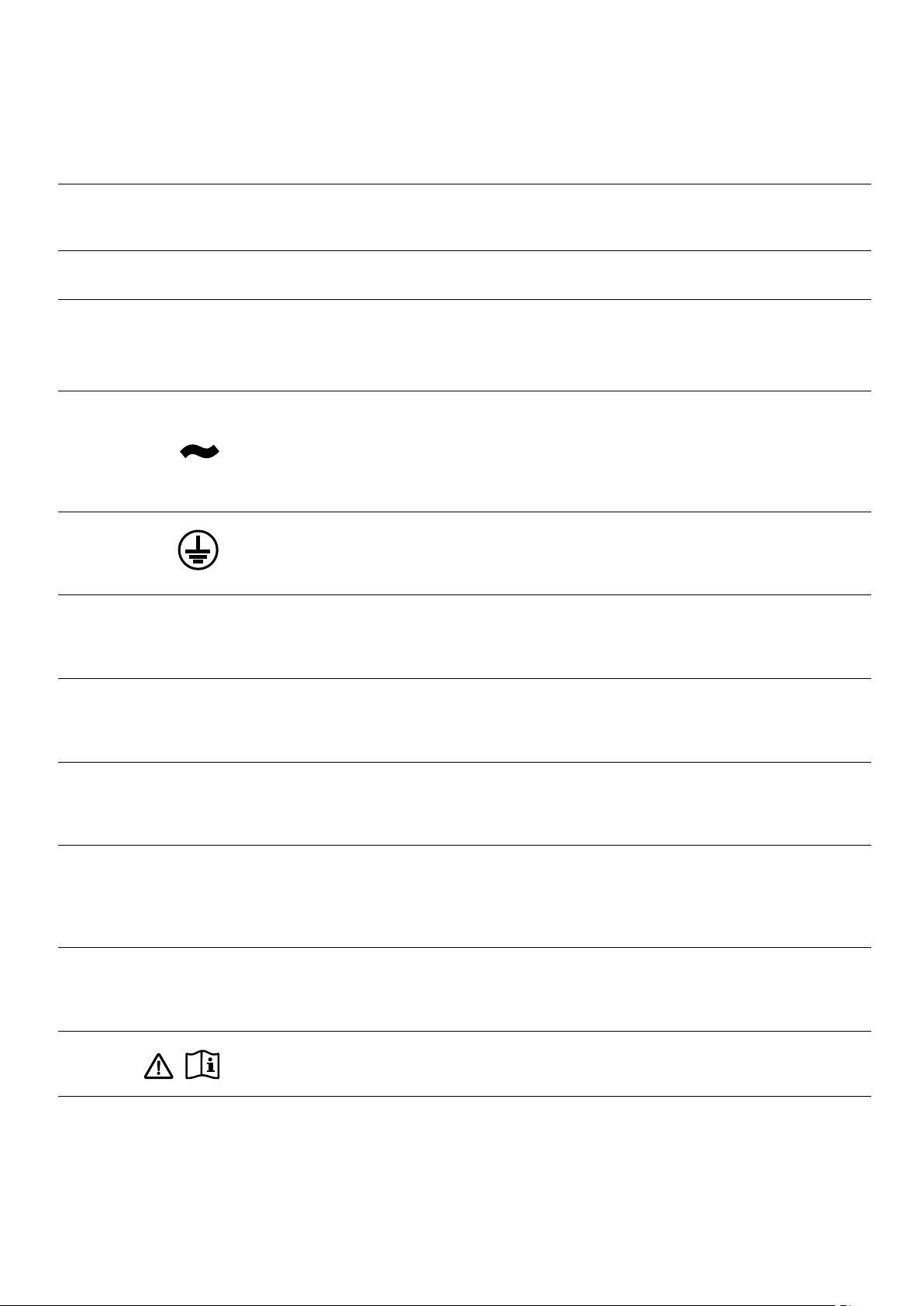

Symbole und Hinweise auf der Rückseite des M 200
Dieses Symbol markiert Wechselspannungen (AC).
Die für das Gerät erforderliche Wechselspannung ist dem Aufdruck an der Netzgerätebuchse zu entnehmen. An andere Stromversorgungen darf das Gerät nicht angeschlossen
werden.
Dieses Symbol markiert den Schutzleiteranschluss (Erdanschluss).
Das Gerät ist für den Betrieb an einer Schutzleitersteckdose vorgesehen.
Das Gerät ist ausgelegt für den Betrieb in gemäßigtem Klima und in Höhen
bis zu 2000 m ü. NHN
Das Gerät ist ausgelegt für den Betrieb in gemäßigtem Klima.
Zulässiger Betriebstemperaturbereich ist +10 … +35.
Für die spätere Entsorgung dieses Produkts stehen örtliche Sammelstellen für Elektroschrott zur Verfügung.
Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen
Sicherheitsnormen und –standards. Dieses Produkt entspricht den EU-Richtlinien. Die
Konformitätserklärung kann bei Bedarf unter www.ta-hi.com/DoC eingesehen werden.
Die mit diesem Symbol gekennzeichneten Anschlussklemmen können hohe
Spannungen führen.
Achtung! Hinweis auf wichtige Sicherheitsinformationen in dieser Anleitung.
7
Page 8
Sicherheitshinweise
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
Die Bedienungsanleitung ist Bestandteil des Gerätes.
Heben Sie die Anleitung gut auf und geben Sie sie bei
einem evtl. Weiterverkauf zur Verhinderung von Fehlbedienungen und zur Vermeidung von Gefahren an den
Käufer weiter.
Das Gerät ist für den Betrieb an einer Schutzleitersteckdose vorgesehen. Schließen Sie es bitte mit dem
beiliegenden Netzkabel an eine entsprechende, vorschriftsmäßig geerdete Steckdose an.
Die für das Gerät erforderliche Stromversorgung ist
dem Aufdruck an der Netzgerätebuchse zu entnehmen. An andere Stromversorgungen darf das Gerät
nicht angeschlossen werden.
Dieses Gerät ist solange mit der Netzspannung verbunden, solange das Netzkabel angeschlossen ist.
Auch wenn das Gerät ausgeschaltet ist und die Statusanzeigen dunkel sind, führt das Gerät Netzspannung im Innern. Zur Trennung des Gerätes vom Netz,
ist der Netzstecker zu ziehen. Bitte achten Sie darauf,
dass Stecker ohne Schwierigkeiten zugänglich und
benutzbar sind. Auch im Bereitschaftsbetrieb weist
das Gerät eine geringe Stromaufnahme auf.
Bei längerer Nichtbenutzung sollte das Gerät vom
Netz getrennt werden.
Das Gerät ist ausgelegt für den Betrieb in
Bei allen anderen Einsatzzwecken, insbesondere in
medizinischen oder sicherheitsrelevanten Bereichen,
ist vorher die Zulassung und Eignung des Gerätes für
diesen Einsatz mit dem Hersteller abzuklären und
schriftlich genehmigen zu lassen.
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten,
bis sich das Gerät auf Raumtemperatur aufgewärmt
hat und das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empndlichen
Lack- oder Holzoberächen sollte an einer nicht sichtbaren Stelle die Verträglichkeit mit den Gerätefüßen
überprüft werden und ggf. eine geeignete Unterlage
verwendet werden. Wir empfehlen eine Standäche
aus Stein, Glas, Metall o.Ä.
gemäßigtem Klima und in Höhen bis zu
2000 m ü. NHN. Zulässiger Betriebstemperaturbereich ist +10 … +35. C.
Das Gerät ist ausschließlich zur Ton- und/
oder Bildwiedergabe im Heimbereich in
trockenen Räumen unter Berücksichtigung
aller in dieser Anleitung gemachten Angaben bestimmt.
Beachten Sie das Gewicht des Gerätes. Stellen Sie das
Gerät niemals auf einen instabilen Platz. Das Gerät
kann herunterfallen und dabei ernsthafte Verletzungen oder Todesfälle verursachen. Viele Verletzungen,
vor allem bei Kindern, können bei Beachtung folgender
einfacher Vorsichtsmaßnahmen vermieden werden:
• Benutzen Sie nur Möbel, welche das Gerät sicher
tragen können.
• Stellen Sie sicher, dass das Gerät nicht über die Ränder des tragenden Möbelstücks hinausragt.
• Platzieren Sie das Gerät nicht auf hohen Möbeln (z.B.
Bücherregale) ohne beides, Möbel und Gerät, sicher zu
verankern.
• Klären Sie Kinder über die Gefahren auf, die beim
Klettern auf Möbel zum Erreichen des Gerätes oder
seiner Bedienelemente entstehen.
Die Aufstellung darf nur an einem gut belüfteten,
trockenen Ort erfolgen, wobei direkte Sonneneinstrahlung und die Nähe von Heizkörpern zu vermeiden sind.
Das Gerät darf nicht in der Nähe von wärmeproduzierenden, wärmeempndlichen oder leicht brennbaren
Gegenständen bzw. Geräten aufgestellt werden.
Es dürfen keine wärmeisolierenden Gegenstände
(z. B. Decken oder andere Geräte mit ebener Bodenplatte ohne Standfüße) direkt auf das Gehäuse gestellt werden. Die Lüftungsöffnungen dürfen nicht verdeckt oder verschlossen werden. Das Gerät ist nicht
geeignet um auf einer weichen Unterlage betrieben zu
werden (wie Bettwäsche, Kopfkissen usw.).
Sorgen Sie beim Einbau in Regale oder Schränke unbedingt für ausreichende Luftzufuhr und sorgen Sie
dafür, dass die Wärme des Gerätes abgeführt werden
kann. Ein Wärmestau beeinträchtigt die Lebensdauer
des Gerätes und ist eine Gefahrenquelle. Um das Gerät
herum muss ein Freiraum von mindestens 10 cm zur
Wärmeabfuhr bleiben.
Durch die Geräteöffnungen dürfen keine Flüssigkeiten
oder Fremdkörper in das Gerät gelangen. Im Inneren
führt das Gerät Netzspannung, es besteht die Gefahr
eines tödlichen elektrischen Schlages.
Schützen Sie das Gerät vor Tropf- und Spritzwasser
und stellen Sie keine Blumenvasen oder andere
Gefäße mit Flüssigkeiten auf das Gerät.
Stellen Sie keine offenen Flammen, wie z. B. Kerzen
auf das Gerät.
8
Page 9
Vor Reinigungsarbeiten am Gerät ist der Netzstecker
zu ziehen.
Die Oberächen des Gerätes sollten zur Reinigung nur
mit einem weichen, trockenen Tuch abgewischt werden. Verwenden Sie keine scharfen Reinigungs oder
Lösungsmittel! Vor der Wiederinbetriebnahme muss
sichergestellt sein, dass keine Kurzschlüsse an den
Anschlussstellen bestehen und dass alle Anschlüsse
ordnungsgemäß sind.
War das Gerät eingelagert oder längere Zeit nicht in
Betrieb (> 2 Jahre) so sollte unbedingt vor Wiederinbetriebnahme eine Kontrolle in einer Fachwerkstatt
durchgeführt werden.
Die mit dem -Symbol gekennzeich-
Ein Berühren der Anschlussstellen oder der Leiter der
daran angeschlossenen Kabel ist zu vermeiden. An
diese Anschlussstellen angeschlossene Leitungen erfordern das Verlegen durch eine unterwiesene Person
oder die Verwendung von anschlussfertigen Leitungen.
Durch das am Gerät bendliche Zeichen erklärt
T+A die Konformität mit den EG-Richtlinien und den
daraus abgeleiteten nationalen Gesetzen. Die Konformitätserklärung kann bei Bedarf unter www.ta-hi.
com/DoC eingesehen werden.
Die unveränderte, unverfälschte Werksseriennummer
muss außen am Gerät vorhanden und gut lesbar sein!
Die Seriennummer ist Bestandteil unserer Konformitätserklärung und damit der Betriebszulassung des
Gerätes!
Seriennummern am Gerät und in den original T+A Begleitpapieren (insbesondere den Kontroll- und Garantiezertikaten) dürfen nicht entfernt oder verändert
werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von T+A als widerrufen und ein Betrieb des Gerätes innerhalb der EG ist untersagt und
aufgrund geltender EG und nationaler Gesetze unter
Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen
oder sonstige Eingriffe von nicht von T+A autorisierten
Werkstätten oder sonstigen Dritten verliert das Gerät
seine Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original T+A Zubehörteile
oder solche Zusatzgeräte angeschlossen werden, die
ihrerseits zugelassen sind und allen geltenden gesetzlichen Vorschriften genügen.
neten Anschlussklemmen können hohe
Spannungen führen.
Das Gerät entspricht im Originalzustand
allen derzeit gültigen deutschen und
europäischen Vorschriften. Es ist zum bestimmungsgemäßen Gebrauch in der EG
zugelassen.
Das Gerät darf nur vom qualizierten Fachmann geöffnet werden. Reparaturen und das Auswechseln von
Sicherungen sind von einer autorisierten T+A Fachwerkstatt durchzuführen. Außer den in der Betriebsanleitung beschriebenen Handgriffen dürfen vom
Benutzer keinerlei Arbeiten am Gerät vorgenommen
werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort
der Netzstecker gezogen und das Gerät zur Überprüfung in eine autorisierte T+A Fachwerkstatt gegeben
werden.
Überspannungen im Stromversorgungsnetz, dem
Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei
Gewittern (Blitzschlag) oder statischen Entladungen
auftreten können, stellen eine Gefährdung für das Gerät dar.
Spezielle Vorschaltgeräte wie Überspannungsprotektoren oder die T+A „Power Bar“ Netzanschlussleiste
bieten einen gewissen Schutz vor Gerätebeschädigungen aus o. g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch
Überspannungen kann aber nur eine vollständige Trennung des Gerätes vom Netz und den Antennenanlagen
gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi Anlage bei Überspannungsgefahr (z. B. bei heraufziehenden Gewittern) aus den
Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen, an
die das Gerät angeschlossen wird, müssen den geltenden Bestimmungen entsprechen und fachgerecht von
einem zugelassenen Installationsbetrieb ausgeführt
sein.
Das Gerät ist nicht für die Benutzung durch Kinder
konzipiert. Das Gerät darf nicht unbeaufsichtigt betrieben werden. Es ist darauf zu achten, dass es für
Kinder unerreichbar ist.
Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden
Sehr lautes dauerhaftes Hören von Programmmaterial über Ohr-, Kopfhörer und Lautsprecher kann zum
dauerhaften Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie
dauerhaftes Hören mit hoher Lautstärke.
Lagerung des Gerätes in der Originalverpackung an
einem trockenen frostfreien Ort. Lagertemperatur
0...40 °C.
Für die spätere Entsorgung dieses Produkts
stehen örtliche Sammelstellen für Elektroschrott zur Verfügung.
Elektro-Altgeräte Register: WEEE-Reg.-Nr. DE 72473830
9
Page 10
Aufstellung und Anschluss
Aufstellung
Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton
und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein
sicherer Behälter. Stellen Sie das Gerät an einem geeigneten Ort auf. Beachten Sie bitte alle Hinweise
zum Anschluss und zur Aufstellung im Kapitel Sicherheitshinweise (Seite 8 u. 9).
Vorverstärker anschließen
Verbinden Sie jeweils den rechten Vorverstärkerausgang mit der M 200 für den rechten Lautsprecher und
den linken Vorverstärkerausgang mit der M 200 für den linken Lautsprecher.
Je nach Ausstattung des verwendeten Vorverstärkers, kann die Verbindung entweder über IN 1 (symmetrisch - XLR) oder IN 2 (asymmetrisch - Cinch/RCA) der M 200 erfolgen. Es kann nur jeweils eine Anschlussart benutzt werden. Der unbenutzte Eingang muss frei bleiben.
Sind am Vorverstärker beide Anschlussarten vorhanden, empfehlen wir für eine maximale Klangqualität
die symmetrische XLR-Verbindung.
Bitte stellen Sie bei Anschluss eines T+A DAC 200 sicher, dass die Lautstärkeregelung des DAC 200
eingeschaltet und die Lautstärke auf einen niedrigen Wert eingestellt ist.
Andernfalls können angeschlossene Lautsprecher beschädigt werden.
Lautsprecher anschließen
Es können zwei Lautsprecher angeschlossen werden (SPEAKER A und SPEAKER B).
Die angeschlossenen Lautsprecher sollten in ihrer Belastbarkeit dem Verstärker angemessen sein. Bei
Anschluss von nur einem Lautsprecher muss die Impedanz mindestens 4 Ohm betragen. Bei Anschluss
von zwei Lautsprechern, muss die Impedanz mindestens 8 Ohm pro Lautsprecher betragen.
Verwenden Sie für den Anschluss der Lautsprecher, zugelassene, fertig konfektionierte Kabel mit einem
Querschnitt von mindestens 1,5 mm².
Verbinden Sie die rote mit „+“ gekennzeichnete Anschlussklemme mit dem am Lautsprecher entsprechend gekennzeichneten Anschluss und die schwarze mit „-“ gekennzeichnete Klemme entsprechend mit
dem „-“ Anschluss am Lautsprecher. Schrauben Sie die Anschlussklemmen fest und achten Sie darauf,
dass keine Kurzschlüsse vorhanden sind.
Achten Sie außerdem darauf, dass der M 200, welcher am linken Vorverstärkerausgang angeschlossen ist,
mit dem linken Lautsprecher verbunden ist und entsprechend der M 200 am rechten Vorverstärkerausgang mit dem rechten Lautsprecher verbunden ist.
Bei Anschluss von Lautsprechern mit weniger als 4 Ohm Impedanz oder bei zwei Lautsprechern mit
weniger als 8 Ohm Impedanz pro Lautsprecher, können bei längerem Betrieb mit großer Lautstärke die
hohen Ströme in den Leistungsendstufen zu einer Überhitzung und damit zum automatischen Abschalten der Lautsprecherausgänge oder des gesamten Gerätes durch die Schutzschaltung führen.
Schrauben Sie die Lautsprecherklemmen handfest, benutzen Sie keine Zange o. Ä.
j
Serie 200 Systemverbund
Wird die M 200 in Kombination mit einem DAC 200 betrieben, kann die M 200 über den Systembus E2Link komfortabel und ohne Zeitverzögerung ein- und ausgeschaltet werden. Verbinden Sie hierzu die E2Link-Buchsen mit dem mitgelieferten Buskabel.
10
Page 11
Anschluss des Netzkabels
Schließen Sie das Netzkabel an die Netzbuchse des M 200 an und verbinden Sie anschließend das Gerät
mit der Stromversorgung. Zur Erreichung des maximalen Störabstandes sollte der Netzstecker so in die
Netzsteckdose gesteckt werden, dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlossen wird, der mit einem Punkt gekennzeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür
geeigneten Messgerät ermittelt werden. Wenden Sie sich hierzu bitte an Ihren Fachhändler.
Schließen Sie den M 200 und die weiteren Komponenten erst an die Stromversorgung an, wenn alle
erforderlichen Verbindungen zwischen den Geräten hergestellt wurden.

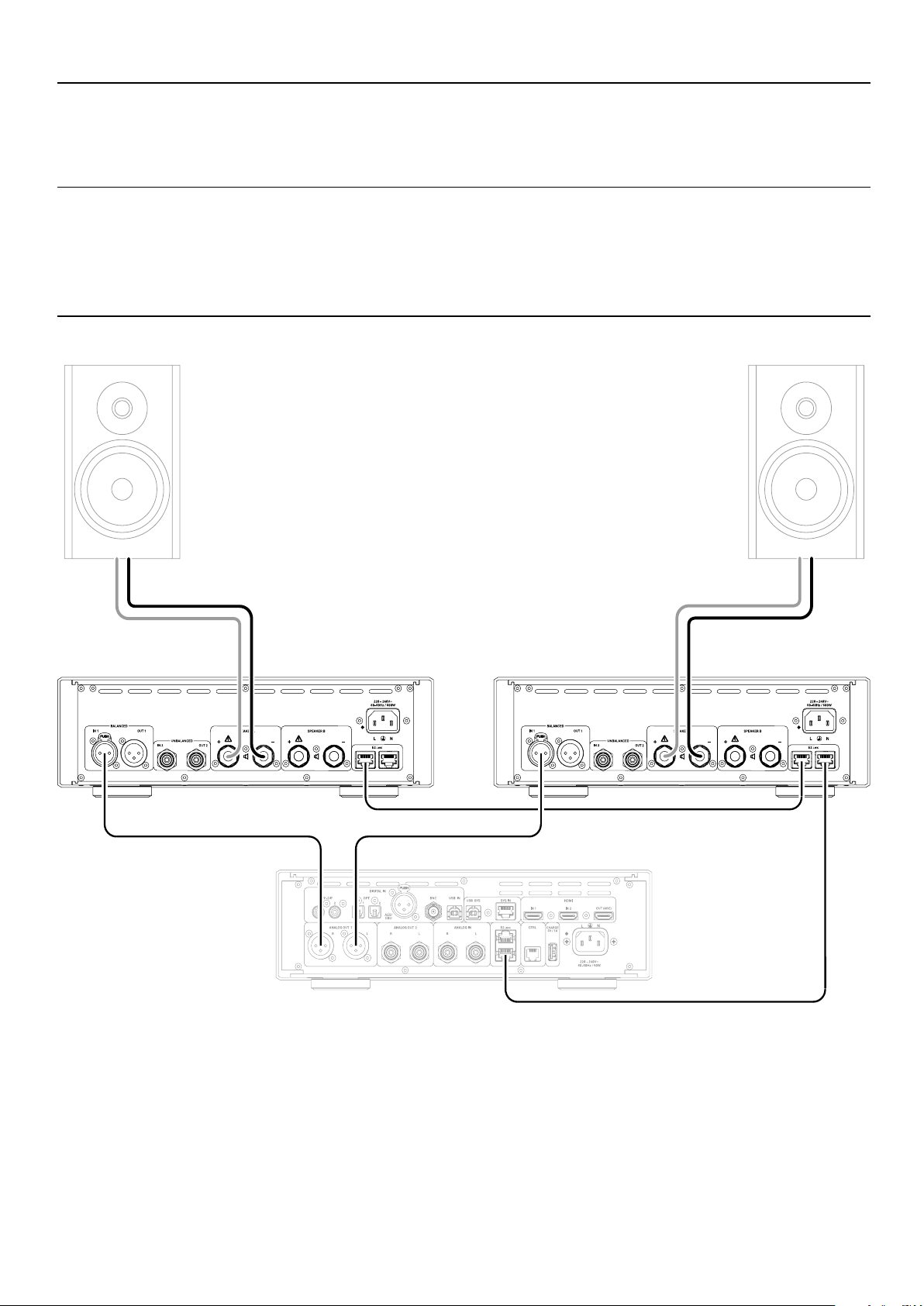

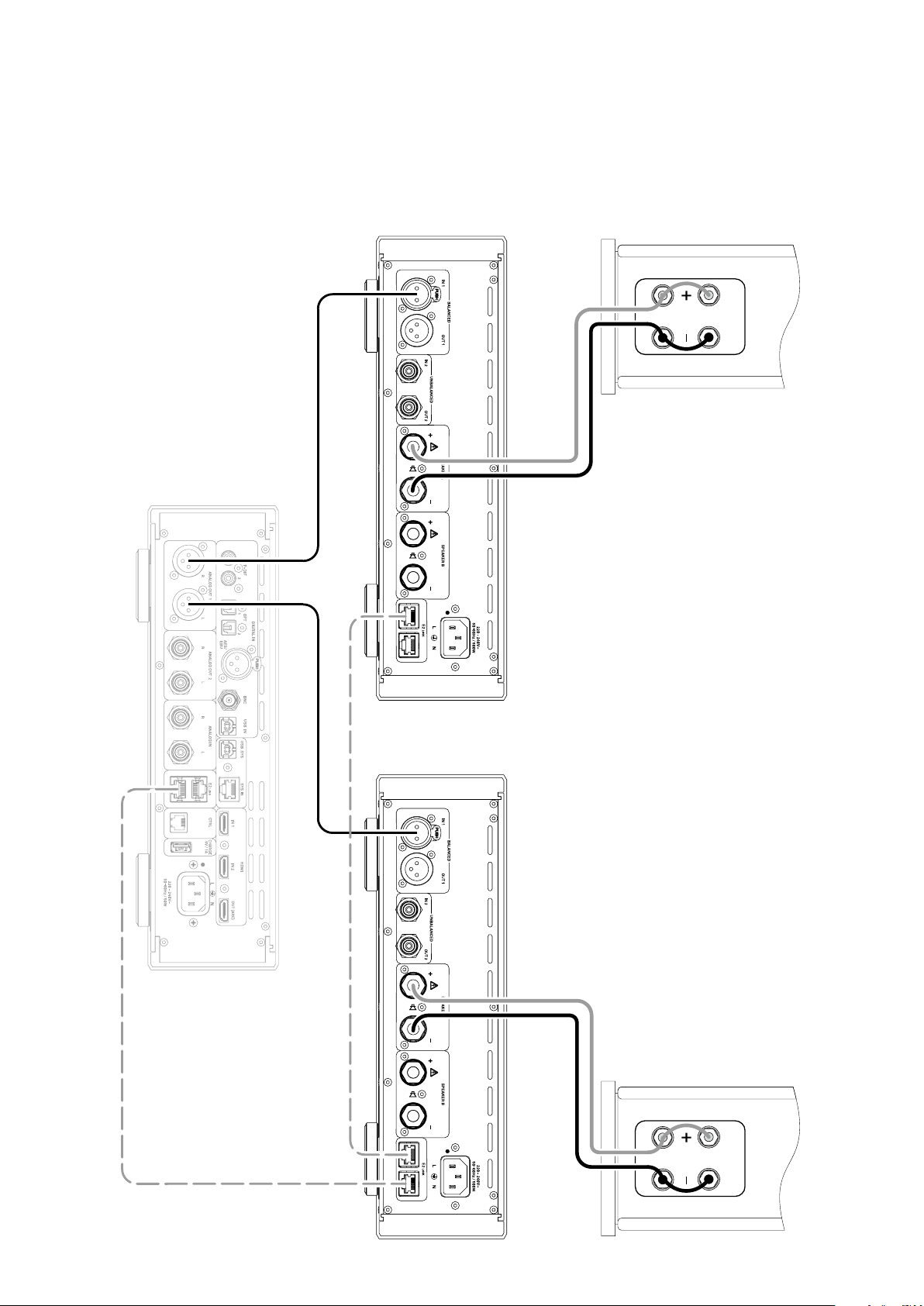

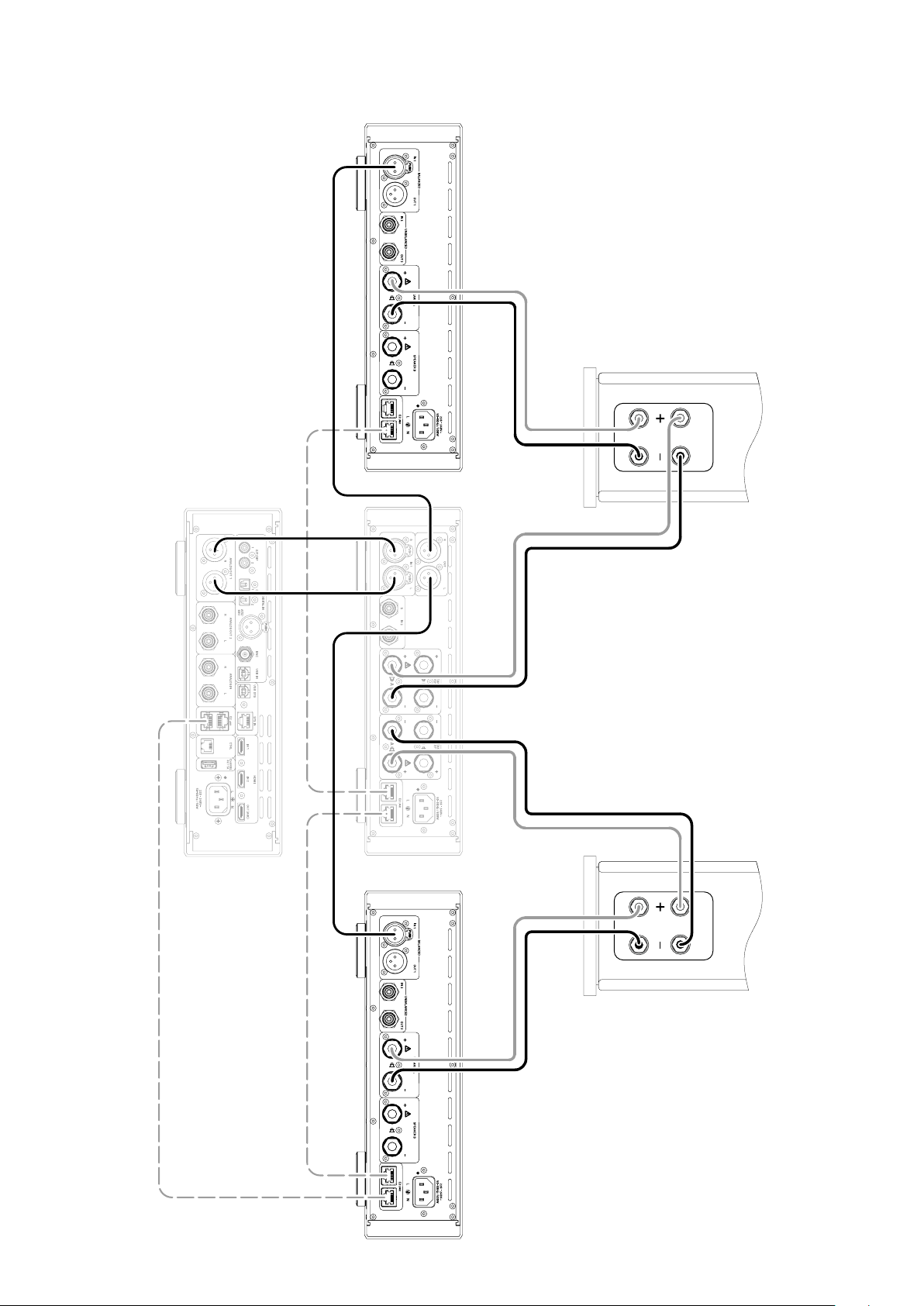

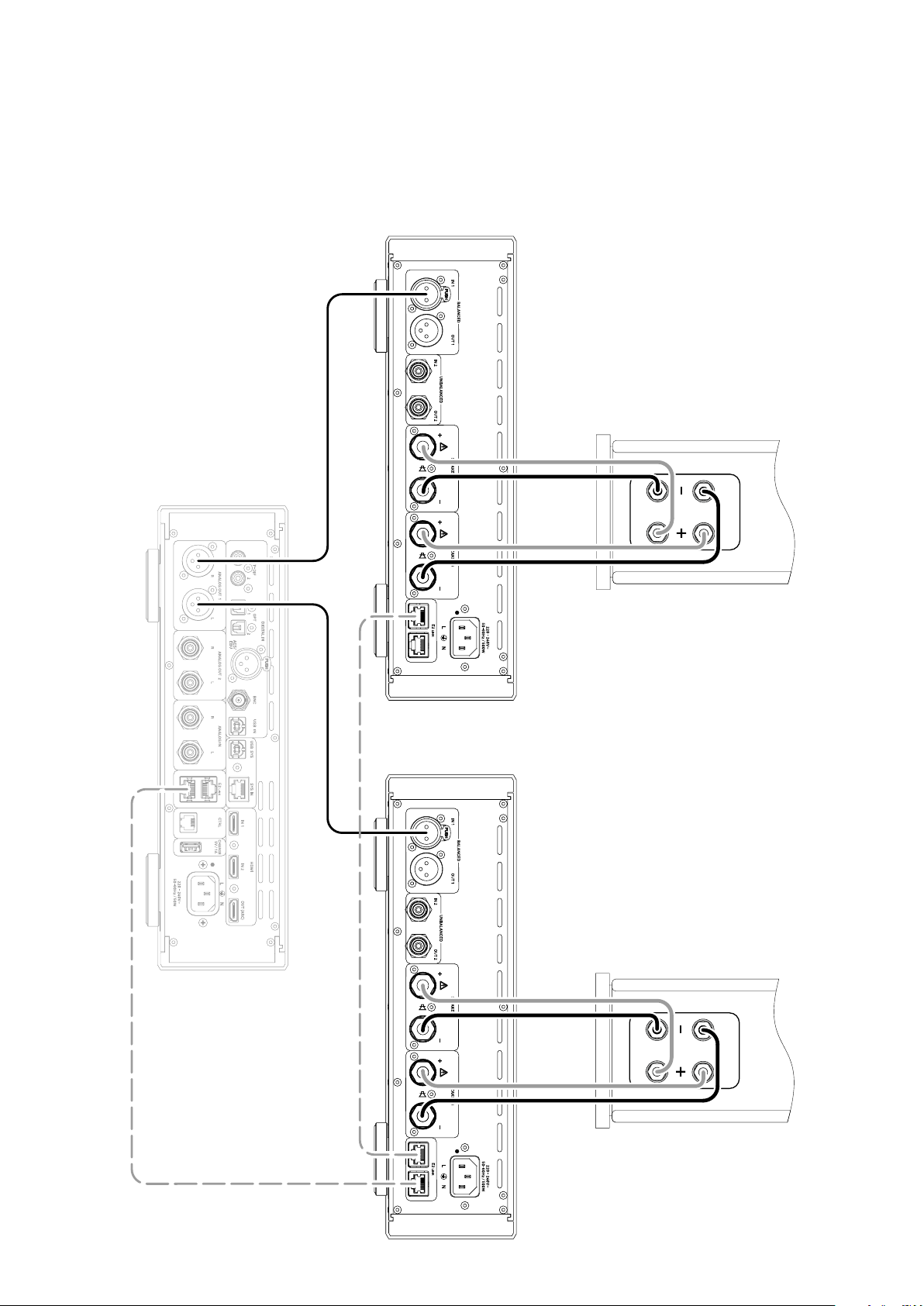

Anschlussdiagramm
Rechter Lautsprecher Linker Lautsprecher
M 200
*
DAC 200
M 200
**
* Verwenden Sie entweder den symmetrischen XLR- (IN 1) oder den unsymmetrischen Cinch-Anschluss (IN 2).
Wenn beide Anschlussarten verfügbar sind (z.B. DAC 200), empfehlen wir immer den symmetrischen Anschluss.
** Stehen die beiden M 200 weiter entfernt voneinander, z. B. in der Nähe der Lautsprecher, kann die E2-Link
Verbindung vom DAC 200 zu den M 200 auch direkt zu jeder der beiden M 200 erfolgen.
Benutzen Sie hierzu den zweiten E2-Link Anschluss am DAC 200.
11
Page 12
Anschlüsse
In diesem Kapitel werden alle Dinge
von grundsätzlicher Bedeutung für den
Anschluss und die Inbetriebnahme beschrieben, die nicht für den täglichen
Umgang mit dem Gerät relevant sind, die
aber trotzdem vor dem ersten Gebrauch
gelesen und beachtet werden sollten.
1
2

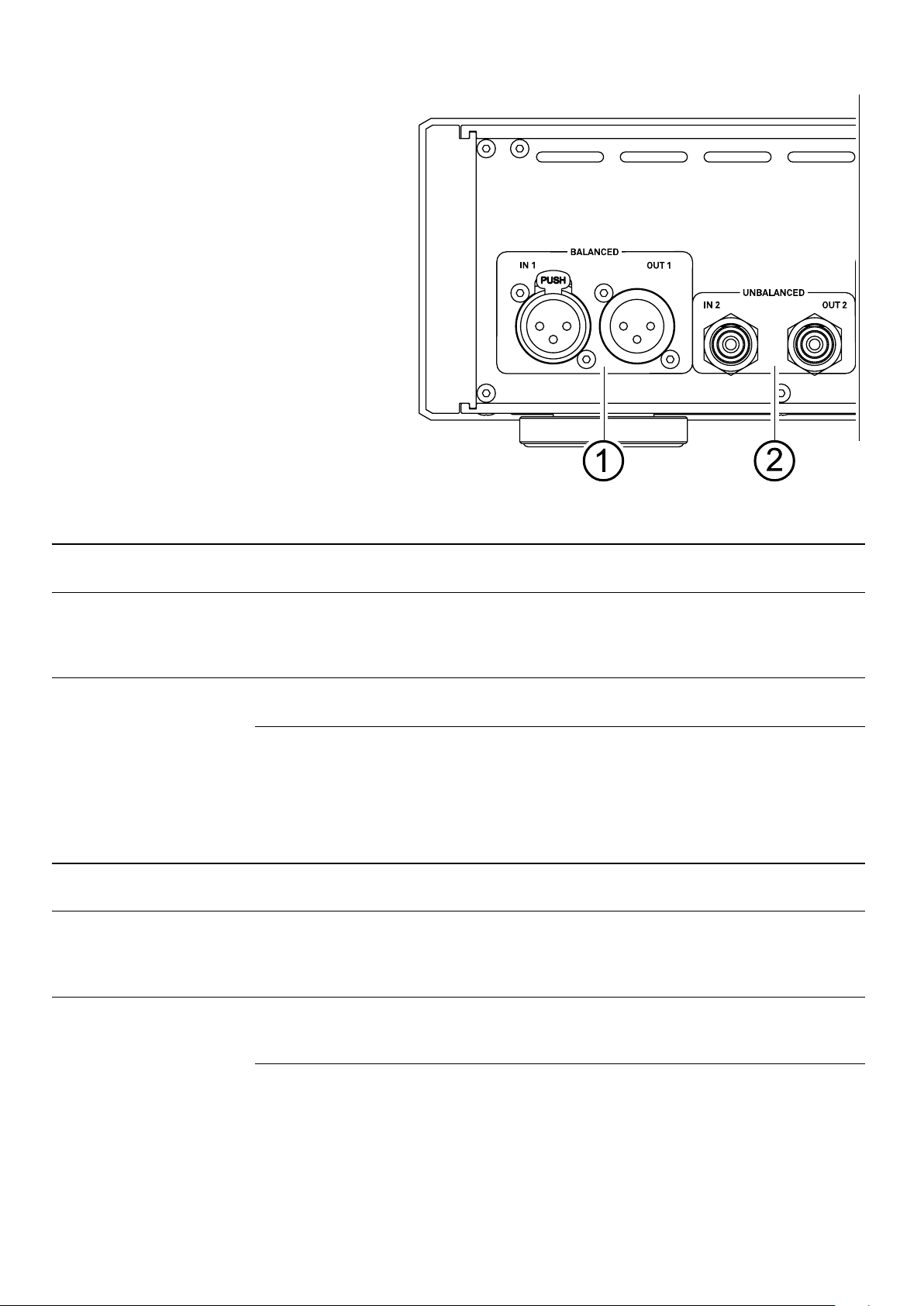

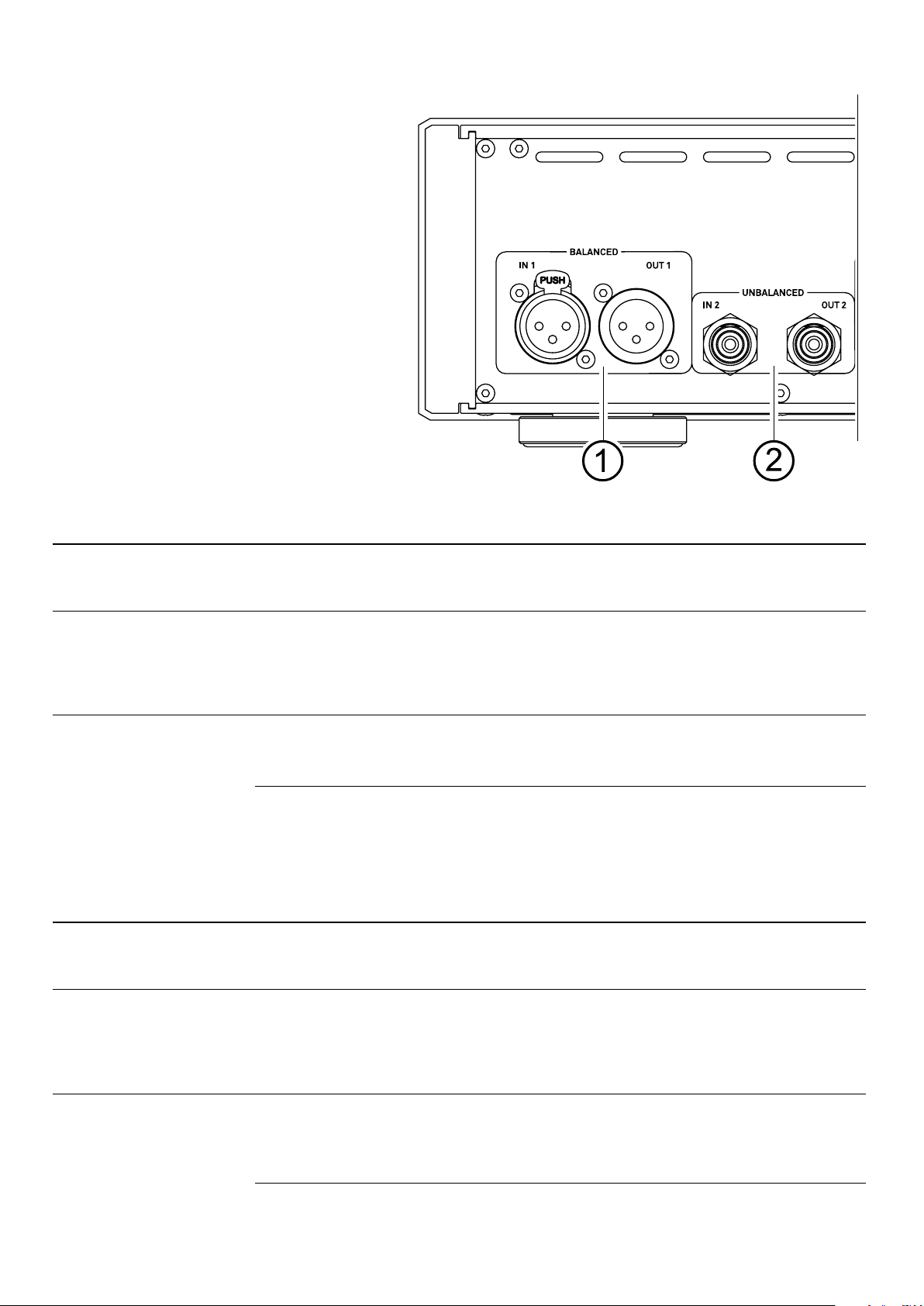

Symmetrische Anschlüsse (balanced)
IN 1
OUT 1
Eingang für Vorverstärker mit symmetrischem Ausgang.
Verbinden Sie diesen Eingang mit dem entsprechenden Vorverstärkerausgang
des DAC 200 oder eines Vorverstärkers.
Symmetrischer Ausgang für den Anschluss eines weiteren M 200 Endverstärkers, z. B. für den Bi-Amping-Betrieb.
Diese Buchse stellt das Audiosignal, des am symmetrischen XLR Eingang
IN1 angeschlossenen Vorverstärkers, für die Weiterleitung zu einem weiteren
Endverstärker bereit.
Eine Benutzung des Ausgangs OUT 1 ist nur möglich, wenn der M 200 eingangsseitg
j
ebenfalls über den Eingang IN 1 angeschlossen ist. Ein Betrieb in Kombination mit
dem asymmetrischen Cinch-Eingang IN 2 ist nicht möglich.
Der M 200 ist mit zwei Eingangsvarianten (Cinch/RCA und XLR symmetrisch) ausgestattet. Beim Anschluss darf jeweils nur eine Anschlussvariante gewählt werden.
Die jeweils nicht benutzten Eingänge müssen frei bleiben.
Asymmetrische Anschlüsse (unbalanced)
IN 2
Eingang für Vorverstärker mit asymmetrischem Cinchausgang (RCA-Anschluss).
Verbinden Sie diesen Eingang mit dem entsprechenden Vorverstärkerausgang des DAC 200 oder eines Vorverstärkers.
12
OUT 2
Aymmetrischer Ausgang für den Anschluss eines weiteren M 200 Endverstärkers, z. B. für den Bi-Amping-Betrieb.
Diese Buchs stellt das Audiosignal, des am aymmetrischen Cinch-Eingang
IN2 angeschlossenen Vorverstärkers, für die Weiterleitung zu einem weiteren
Endverstärker bereit.
Eine Benutzung des Ausgangs OUT 2 ist nur möglich, wenn der M 200 ein-
j
gangsseitg ebenfalls über den Eingang IN 2 angeschlossen ist.
Ein Betrieb in Kombination mit dem symmetrischen XLR-Eingang IN 1 ist nicht
möglich.
Der M 200 ist mit zwei Eingangsvarianten (Cinch/RCA und XLR symmetrisch) ausgestattet. Beim Anschluss darf jeweils nur eine Anschlussvariante gewählt werden.
Die jeweils nicht benutzten Eingänge müssen frei bleiben.
Page 13
3

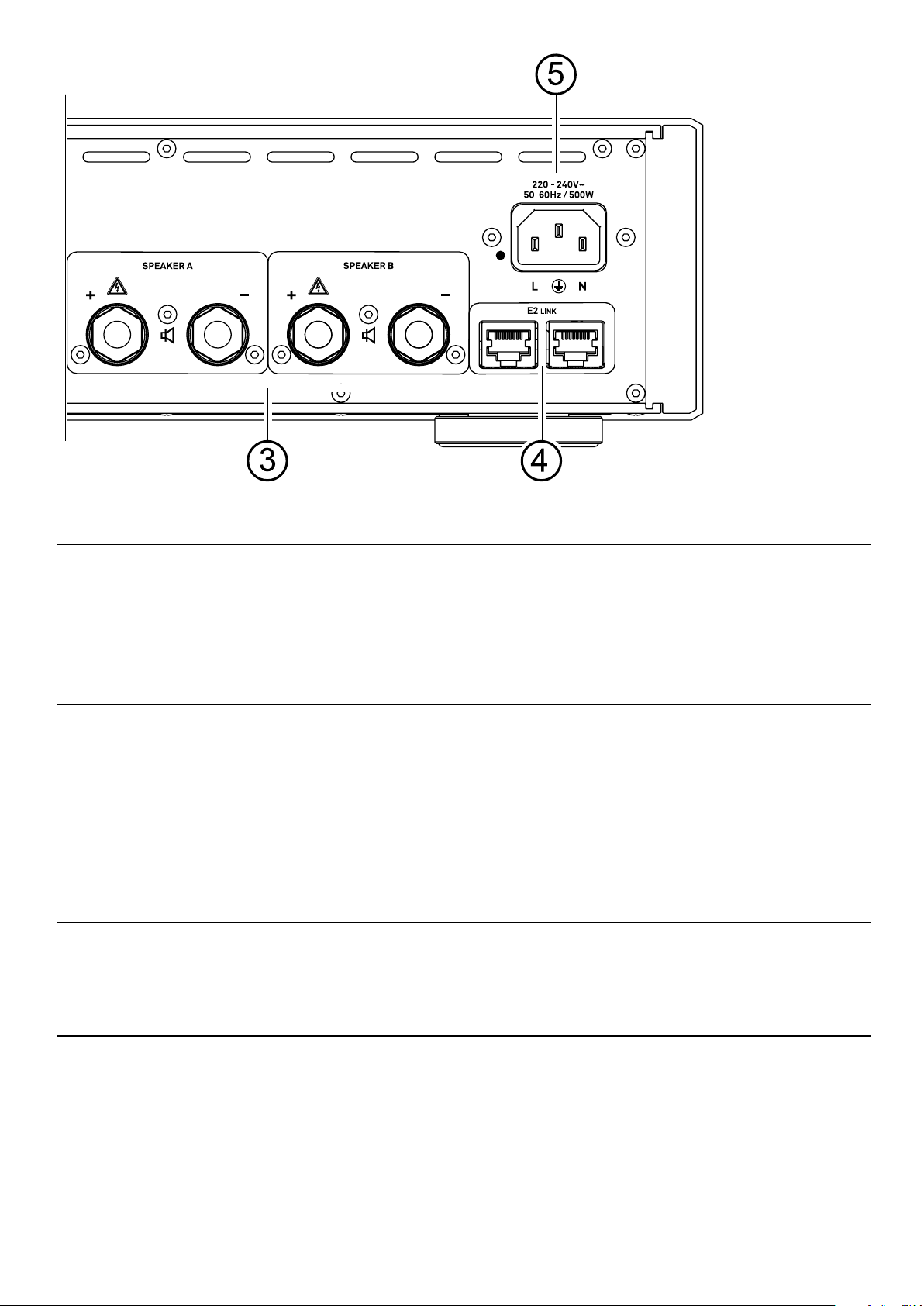

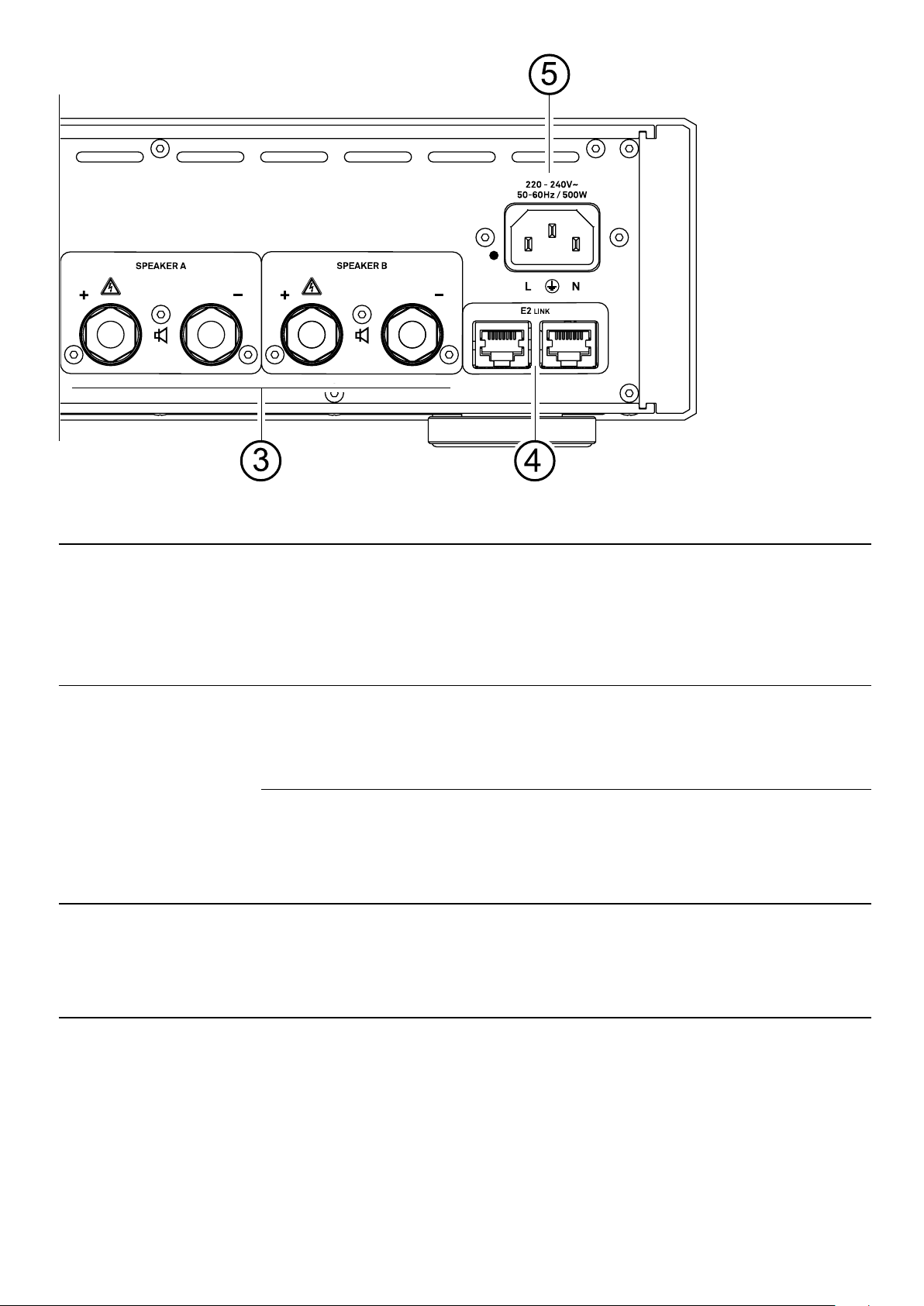

Lautsprecheranschlüsse
4
SPEAKER A
SPEAKER B
Steuerung
E2 Link
Die M 200 verfügt über Anschlüsse für zwei Lautsprecher (SPEAKER A und
SPEAKER B). Diese können auch für den Bi-Wiring-Betrieb genutzt werden.
Verbinden Sie die rot markierte mit „+“ gekennzeichete Klemme der M 200 mit der
entsprechenden Klemme Ihres Lautsprechers und in gleicher Weise die schwarz
markierte mit „-“ gekennzeichnete Klemme mit dem Minus-Anschluss des Lautsprechers.
Detailierte Informationen zum Anschluss nden Sie in den Anschlussschemas ab
Seite 18.
Für die Benutzung außerhalb von Ländern der EU können die roten/schwarzen Stopfen
j
aus den Lautsprecherklemmen entfernt werden. Der Anschluss der Lautsprecher kann
dann mit Bananensteckern erfolgen.
Die Stopfen sind nur in die Klemmen eingesteckt. Sie können mit einem geeigneten
Werkzeug (z. B. Messerklinge) nach hinten aus der Klemme gelöst werden.
Die Lautsprecherklemmen dürfen ausschließlich von Hand festgeschraubt und gelöst
werden. Benutzen Sie niemals eine Zange o. ä. Werkzeug. Dies beschädigt die Klemmen.
Diese Buchse kann zur Steuerung des M 200 durch den DAC 200 genutzt werden.
Verbinden Sie diese Buchse mit einer der E2-Link-Buchsen des DAC 200.
5
Netzbuchse
In diese Buchse wird das Netzkabel eingesteckt.
Zum korrekten Netzanschluss beachten Sie bitte die Hinweise in den Kapiteln
Sicherheitshinweise und Aufstellung und Anschluss.
13
Page 14

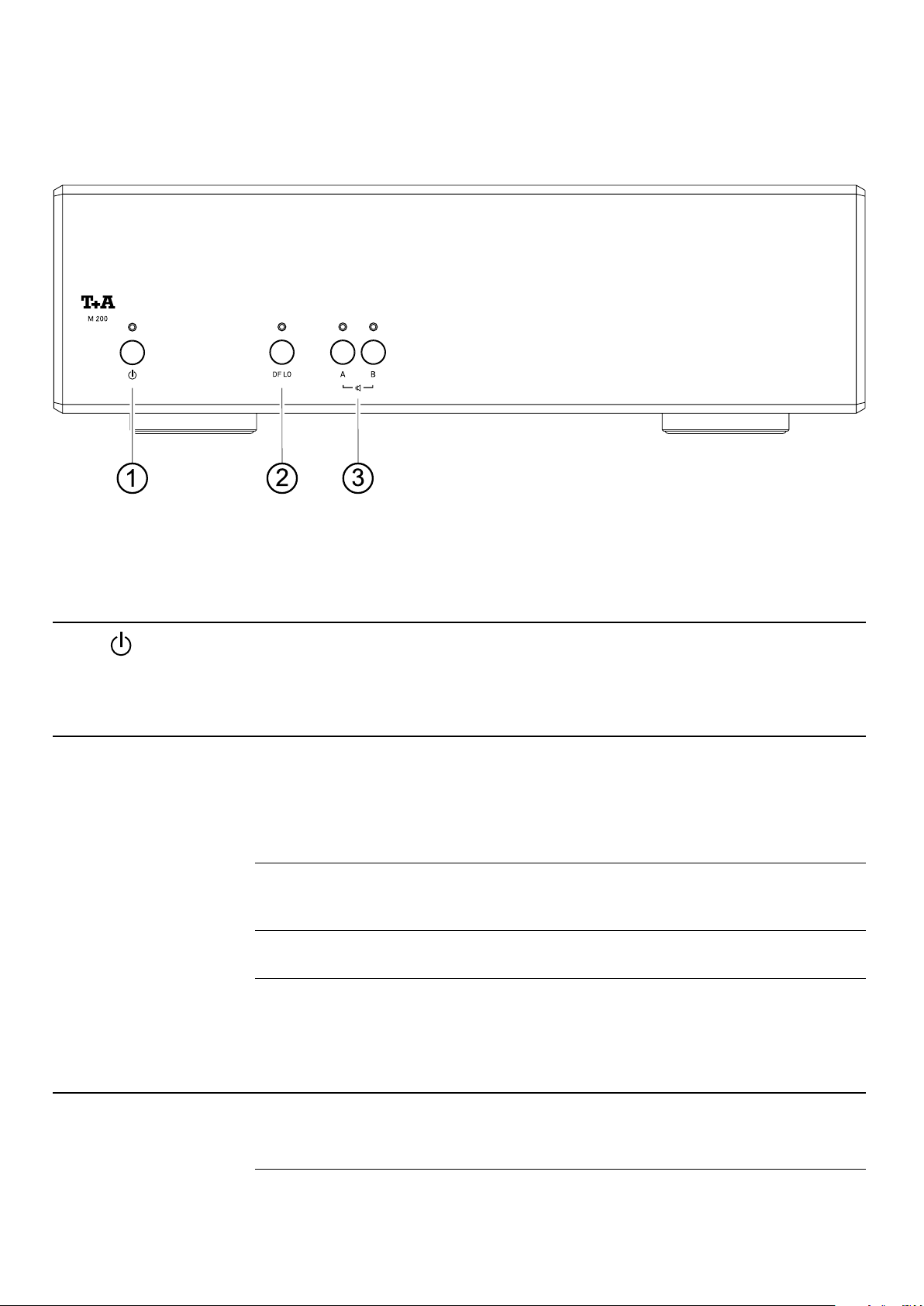

Bedienelemente und Funktionen
1
2
Ein- und Ausschalter
Kurzes Antippen dieser Taste schaltet das Gerät ein und aus. Bei eingeschaltetem
Gerät leuchtet die LED über der Taste.
Dämpfungsfaktor
DF LO Hier kann der Dämpfungsfaktor der Endstufe verringert werden.
Die leuchtende LED über der Taste signalisiert den Betrieb mit niedrigerem
Dämpfungsfaktor.
Ein hoher Dämpfungsfaktor führt tendenziell zu einem eher klaren, sehr präzisen und
analytischen Klangbild, wobei ein verringerter Dämpfungsfaktor ein eher warmes
und weicheres Klangbild produziert.
Da die optimale Einstellung sehr stark von den angeschlossenen Lautsprechern ab-
j
hängig ist, kann hier keine allgemeingültige Empfehlung gegeben werden. Wählen Sie die
Einstellung nach einem Hörtest und dem persönlichem Hörgeschmack.
Diese Taste dient auch zum Aktivieren/Deaktivieren der Einschaltautomatik. Details im
Kapitel Energiesparmodus / Ein- und Ausschaltautomatik auf Seite 17.
Ist der M 200 per E2-Link an einem DAC 200 angeschlossen, kann der Dämpfungsfaktor
auch durch langes Drücken der F3-Taste auf der Fernbedienung umgeschaltet werden.
14
3
Lautsprecherausgänge
A und B
Diese Tasten schalten die Lautsprecher-Ausgänge A bzw. B ein oder aus.
Die LED über den Tasten A bzw. B leuchtet, wenn der entsprechende
Lautsprecherausgang eingeschaltet ist.
Ist der M 200 per E2-Link an einem DAC 200 angeschlossen, können die
j
Lautsprecherausgänge mit der F3-Taste der Fernbedienung zyklisch durchgeschaltet werden (A, B, A+B, AUS).
Page 15
Wiedergabe
Einschalten
Automatisches Ein- und Ausschalten in Verbindung mit dem DAC 200.
In Kombination mit einem DAC 200 wird der M 200 über die E2-Link-Verbindung automatisch ein- bzw.
ausgeschaltet.
Während des Einschaltvorgangs dauert es eine gewisse Zeit, bis alle Verstärkerstufen ihre optimalen
Arbeitspunkte erreicht haben. In dieser Zeit blinken die Speaker-LEDs (Einschaltverzögerung). Sobald das
Gerät betriebsbereit ist, werden die Lautsprecherausgänge eingeschaltet und die Speaker-LEDs leuchten
dauerhaft.
Energiesparmodus / Ein- und Ausschaltautomatik
Der M 200 ist mit einer Einschaltautomatik ausgestattet. Ein an seinen Eingängen anliegendes
Musiksignal schaltet das Gerät automatisch ein. Bei Musikpausen wird der M 200 automatisch
nach etwa 30 Minuten ausgeschaltet.
Die Einschaltautomatik kann wie folgt ein- und ausgeschaltet werden:
• Die Taste DF LO solange drücken, bis die LED über der Taste rot oder grün leuchtet.
• Rot signalisiert ausgeschaltet und grün, dass die Einschaltautomatik aktiv ist.
• Durch erneutes kurzes Antippen der DF LO Taste kann die Einschaltautomatik ein- bzw. ausgeschaltet
werden.
• Zum Speichern der Einstellung, die DF LO Taste solange gedrückt halten, bis die LED wieder die
Einstellung des Dämpfungsfaktors signalisiert.
Wird der M 200 im Verbund mit einem DAC 200 betrieben, ist die Einschaltautomatik nicht erforderlich und
j
sollte deaktiviert bleiben, da der M 200 über die E2-Link-Verbindung ohne Verzögerung zusammen mit dem
DAC 200 ein- und ausgeschaltet wird.
5 Minuten bevor das Gerät automatisch abschaltet, signalisiert die DF LO Anzeige durch Blinken der LED den
bevorstehenden Abschaltvorgang. Sollte in dieser Zeit ein Musiksignal erkannt werden, wird der Timer der
Abschlaltautomatik zurückgesetzt und startet erneut, sobald das Musiksignal verstummt.
Schutzschaltung
Funktion
Der M 200 verfügt über eine mikroprozessorgesteuerte Schutzschaltung.
Tritt eine Übersteuerung oder Funktionsstörung bei der Wiedergabe auf, so wird das Ausgangssignal sofort
abgeschaltet und die Speaker-LEDs blinken. In diesem Fall ist die Lautstärke des Vorverstärkers herabzusetzen. Nach etwa 20 Sekunden sollte sich der M 200 wieder zuschalten und die Speaker-LEDs aufhören
zu blinken. Bei Übertemperatur sollte das Gerät vor erneuter Benutzung abkühlen.
LED Störungscode Fehler
LED A und LED B blinken schnell rot Überlastung oder Kurzschluss der Endstufe
LED A und LED B blinken schnell blau Übersteuerung (Clipping)
LED über dem Ein- und Ausschalter
blinkt blau-violett
LED über dem Ein- und Ausschalter
blinkt rot
Übertemperatur. Die Lautsprecher sind automatisch
abgeschaltet worden.
Starke Übertemperatur. Der M 200 hat zum Schutz
abgeschaltet.
15
Page 16
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt
sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene
Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden
sich an eine T+A Fachwerkstatt.
Gerät schaltet nicht ein
Ursache 1:
Netzkabel nicht richtig angeschlossen.
Abhilfe:
Überprüfen und fest einstecken.
Ursache 2:
Durchgebrannte Netzsicherung.
Abhilfe:
Die Netzsicherung durch autorisierte Fachwerkstatt ersetzen lassen. Es dürfen nur Sicherungen
verwendet werden, deren Bezeichnung mit dem Geräteaufdruck übereinstimmt!
Gerät schaltet in Kombination mit dem DAC 200 verzögert ein
Ursache:
E2-Link-Verbindung nicht hergestellt oder Stecker nicht richtig gesteckt.
Abhilfe:
Verbinden Sie den M 200 mit dem DAC 200 mit Hilfe des mitgelieferten E2-Link Kabels. Überprüfen Sie,
ob die Stecker des Kabels eingerastet sind.
Lautes Brummen aus den Lautsprechern
Ursache:
Schlechter Kontakt der Cinch-Stecker, XLR-Stecker oder ein defektes Kabel.
Abhilfe:
Überprüfen Sie bitte genau alle Steckverbindungen und Verbindungskabel
Kein Ausgangs-Signal an den Lautsprechern, die Speaker-LEDs auf der Gerätefront blinken (PROTECTION-Schaltung hat angesprochen)
Ursache 1:
Die PROTECTION-Schaltung hat wegen Überhitzung oder Übersteuerung abgeschaltet.
Abhilfe:
Reduzieren Sie die Lautstärke, wenn sich der Verstärker nach ca. 20 Sekunden nicht wieder einschaltet,
ist er zu heiß geworden, und sollte einige Minuten ausgeschaltet bleiben, um abzukühlen.
Sollte sich der M 200 nach der Abkühlphase (ca. 30 Minuten.) nicht wieder einschalten lassen, so kontaktieren Sie bitte einen autorisierten T+A Fachhändler.
16
Ursache 2:
Kurzschluss in den Lautsprecherleitungen, z. B. durch herausstehende Litzenenden an den Lautsprecherklemmen oder mechanische Beschädigung des Kabels.
Abhilfe:
Lautsprecherkabel und -klemmen überprüfen, Litzenenden sauber verdrillen, beschädigte Kabel austauschen.
Page 17
Hinweise zum sparsamen Umgang mit Energie
Allgemeine Informationen
Der M 200 entspricht den neuesten Richtlinien zum sparsamen Verbrauch von Energie (EuP Richtlinie).
Dazu trägt das moderne Netzteildesign maßgeblich bei.
Der interne Mikroprozessor sorgt stets dafür, dass Baugruppen, die momentan nicht benötigt werden,
automatisch abgeschaltet werden. Der Mikroprozessor selbst arbeitet Im Standbybetrieb mit einer niedrigeren Taktfrequenz und reagiert nur noch auf den Fernbedienungsempfänger.
Im Standbybetrieb beträgt der Stromverbrauch des M 200 deshalb weniger als 0,5 Watt.
Wird das Gerät längere Zeit nicht benutzt, sollte das Gerät vom Netz getrennt werden. Zur Netztrennung
muss der Netzstecker gezogen werden.
Automatische Abschaltfunktion
Das Gerät verfügt über eine automatische Abschaltfunktion (Auto Power Down).
Wird länger als ca. 30 Minuten kein Musiksignal und keine Bedienung erkannt, schaltet der M 200
automatisch in den Standby-Betrieb.
In Ländern außerhalb der EU in denen die EuP Richtlinie nicht gilt, kann die automatische Abschaltung des
j
Gerätes bei Bedarf deaktiviert werden.
Siehe Kapitel „Wiedergabe“.
17
Page 18
Anschluss und Verkabelung
Standard-Anschluss
DAC 200
M 200 M 200
Linker LautsprecherRechter Lautsprecher
18
Page 19
Bi-Wiring
DAC 200
M 200 M 200
Die Brücken zwischen den
ton-Anschlüssen müssen
Bass- und Mitten/Hoch-
entfernt werden!
Linker LautsprecherRechter Lautsprecher
19
Page 20
Bi-Amping mit M 200 und A 200
Bass rechts
M 200 für den
Die Brücken zwischen den
ton-Anschlüssen müssen
Bass- und Mitten/Hoch-
entfernt werden!
Hochton
A 200 für den
Mittel- und
Linker LautsprecherRechter Lautsprecher
20
Bass links
M 200 für den
Page 21
Technische Daten
Nominelle Ausgangleistung 420 Watt @ 4 Ohm
210 Watt @ 8 Ohm
Frequenzgang + 0 / − 3 dB 1 Hz – 60 kHz
Signalrauschabstand 113 dB
Klirrfaktor / Intermodulation < 0,002 % / < 0,002 %
Dämpfungsfaktor (HI / LO) 800 / > 70
Verstärkungsfaktor 31,4 dB / x37
Nominelle Eingangsempndlichkeit Hochpegel (RCA) 1,13 V
Symmetrisch (XLR) 2,26 V
Netzanschluss 220 – 240 V, 50 – 60 Hz
Leistungsaufnahme max. 500 Watt
25 Watt eingeschaltet ohne Signal
Standby < 0,5 Watts
Abmessungen (H × B× T) 10 × 32 × 34 cm, 4 x 12.6 x 13.4 inch
Gewicht 5 kg, 11 lbs
Zubehör Netzkabel, E2-Link-Kabel, Cinchkabel (RCA)
eff / 5,8 kOhm
eff
/ 20 kOhm
Technische Änderungen vorbehalten.
21
Page 22
22
Page 23
Welcome
We are delighted that you have decided to purchase a
T+A product. Your new T+A power amplier is a Hi-Fi
unit of the highest quality, designed and developed
with a single aim as top priority: to satisfy the requirements of the audiophile music lover.
This unit is the embodiment of innovative thinking
and solid quality, exploiting the nest materials and
components available, and all these factors contribute
to a machine which will satisfy you‘re most stringent
demands and your most searching requirements for a
period of many years.
Our production areas are supervised by highly qualied expert staff, and all nal production units are
checked comprehensively by a fully automated,
computer-controlled system to ensure uniformly high
quality. We guarantee that our products meet our own
specications to the full.
At all stages of production we avoid the use of substances which are environmentally unsound or po-
tentially hazardous to health, such as chlorine-based
cleaning agents and CFCs.
We also aim to avoid the use of plastics in general,
and PVC in particular, in the design of our products.
Instead we rely upon metals and other non-hazardous
materials; metal components are ideal for recycling,
and also provide effective electrical screening.
Our robust all-metal cases exclude any possibility of
external sources of interference affecting the quality
of reproduction. From the opposite point of view our
products’ electro-magnetic radiation (electro-smog) is
reduced to an absolute minimum by the outstandingly
effective screening provided by the metal case.
We would like to take this opportunity to thank you for
the faith you have shown in our company by purchasing this product, and wish you many hours of enjoyment and sheer listening pleasure with your M 200.
23
Page 24
Content
Safety notes 26
Installation and wiring 28
Installation 28
Connecting a preamplier 28
Connecting loudspeakers 28
Series 200 - system link 28
Connecting the mains cable 29
Wiring diagram 29
Connections 30
Balanced connections (XLR) 30
Unbalanced connections (RCA) 30
Loudspeaker terminals 31
System link 31
Mains input 31
Controls and functions 32
On / Off switch 32
Damping factor 32
Loudspeaker outputs 32
Playback 33
Switching on and off 33
Energy saving mode / automatic power on and off 33
Protection circuit 33
How it works 33
Troubleshooting 34
Notes on energy saving 35
General information 35
Automatic power down function 35
Connection and wiring 36
Technical Specications 39
24
Page 25
Notes
User manual
Text passages marked with this symbol contain important information which must be
observed if the machine is to operate safely and without problems.
This symbol marks text passages which provide supplementary notes and background
j
information; they are intended to help the user understand how to get the best out of the
machine.
Symbols and notes on the back of the M 200
This symbol marks alternating voltages (AC).
The AC voltage required for the device can be found on the printing at the mains input socket. Do not connect the device to other power supplies.
This symbol marks the protective earth connector (ground connection).
The unit is designed for operation at a protective earth conductor socket.
The device is designed to operate in altitudes up to 2000 m above sea level.
The device is designed to operate in a temperate climate.
The range of permissible operating temperatures is +10 … +35°C.
The only permissible method of disposing of this product is to take it to your local collection centre for electrical waste.
All the components we use meet the German and European safety norms and standards which are currently valid. This product complies with the EU directives. The
declaration of conformity can be downloaded from www.ta-hi.com/DoC.
The terminals (marked with the -symbol) can carry high voltages.
Attention! Please refer to the important safety information in this manual.
25
Page 26
Safety notes
For your own safety please consider it essential to read these operating instructions right through, and observe in
particular the notes regarding setting up, operation and safety.
The operation instructions, the connection guidance
and the safety notes are for your own good - please
read them carefully and observe them at all times.
The operating instructions are an integral part of this
device. If you ever transfer the product to a new owner
please be sure to pass them on to the purchaser to
guard against incorrect operation and possible hazards.
The device is intended to be connected to a mains outlet with protective earth connector. Please connect it
only with the mains cable supplied to properly installed mains outlets with protective earth connector.
The power supply required for this unit is printed on
the mains supply socket. The unit must never be connected to a power supply which does not meet these
specications.
This device is connected to the power supply as long
as the power cord is connected.
Even if the device is switched off and the status indicators are dark, the device still carries mains voltage
inside. To disconnect the device completely from
mains power supply, the mains plugs must be withdrawn from the wall socket. Please make sure that the
mains plugs are easily accessible. Even when the unit
is in standby mode, it has a low power consumption. If
the unit is not to be used for a long period disconnect
it from the mains supply at the wall socket.
The device is designed to operate in a temperate climate and altitudes up to 2000 m
Where the equipment is to be used for other purposes,
especially in the medical eld or any eld in which
safety is an issue, it is essential to establish the unit’s
suitability for this purpose with the manufacturer, and
to obtain prior written approval for this usage.
If the unit gets very cold (e. g. when being transported),
condensation may form inside it. Please do not switch
it on until it has had plenty of time to warm up to room
temperature, so that any condensation evaporates
completely.
above sea level. The range of permissible
operating temperatures is +10 … +35°C.
This device is designed exclusively for
reproducing sound and/or pictures in the
domestic environment. It is to be used in a
dry indoor room which meets all the recommendations stated in these instructions.
Before placing the unit on sensitive lacquer or wood
surfaces please check the compatibility of the surface
and the unit‘s feet on a non-visible point and if necessary use an underlay. We recommend a surface of
stone, glass, metal or the like.
Please consider the weight of the device. Never place
the device on an unstable surface; the machine could
fall off, causing serious or even fatal injury. Many
injuries, especially to children, can be avoided if the
following simple safety precautions are observed:
•Use only such items of furniture which can safely
bear the weight of the device.
•Ensure that the device does not project beyond the
edges of the supporting furniture.
•Do not place the device on tall furniture (e.g. bookshelves) without securely anchoring both items, i.e.
furniture and device.
•Explain to children the hazards involved in climbing
on furniture to reach the device or its controls.
The unit should be set up in a well ventilated dry site,
out of direct sunlight and away from radiators. The unit
must not be located close to heat producing objects or
devices, or anything which is heat sensitive or highly
ammable.
The ventilation openings must not be covered or closed. If the system components are to be stacked then
the device must be the top unit. Do not place any object on the top cover. The device is not designed to be
operated on a soft surface (such as bedding, pillows,
etc.).
When installing the unit on a shelf or in a cupboard
it is essential to provide an adequate ow of cooling
air, to ensure that the heat produced by the unit is
dissipated effectively. Any heat build up will shorten
the life of the unit and could be a source of danger. Be
sure to leave free space of 10 cm around the unit for
ventilation.
Liquid or particles must never be allowed to get inside
the unit through the ventilation slots. Mains voltage is
present inside the unit, and any electric shock could
cause serious injury or death. Never exert undue force
on mains connectors.
Protect the unit from drips and splashes of water; never place ower vases or uid containers on the unit.
Do not place naked ame sources, such as candle
lights on the device.
26
Page 27
Disconnect the mains plug at the wall socket before
cleaning the case.
The surfaces of the case should be wiped clean with a
soft, dry cloth only.
Never use solvent-based or abrasive cleaners!
Before switching the unit on again, check that there
are no short-circuits at the connections, and that all
cables are plugged in correctly.
If the device has been in storage, or has not been used
for a protracted period (> two years), it is essential to
have it checked by a specialist technician before reuse.
The terminals (marked with the -symbol)
Always avoid touching terminals and sockets and
the conductors of cables connected to them. Unless
ready-made cables are used, all cables connected to
these terminals and sockets must always be deployed
by a trained person.
By attaching the CE symbol to the unit T+A declares
its conformity the EC directives and the national laws
based on those directives. The declaration of conformity can be downloaded from www.ta-hi.com/DoC.
The original, unaltered factory serial number must be
present on the outside of the unit and must be clearly
legible! The serial number is a constituent part of our
conformity declaration and therefore of the approval
for operation of the device. The serial numbers on the
unit and in the original T+A documentation supplied
with it (in particular the inspection and guarantee certicates), must not be removed or modied, and must
correspond.
Infringing any of these conditions invalidates T+A
conformity and approval, and the unit may not be operated within the EC. Improper use of the equipment
makes the user liable to penalty under current EC and
national laws.
Any modications or repairs to the unit, or any other
intervention by a workshop or other third party not
authorised by T+A, invalidates the approval and operational permit for the equipment.
Only genuine T+A accessories may be connected to
the unit, or such auxiliary devices which are themselves approved and full all currently valid legal requirements.
can carry high voltages.
In its original condition the unit meets
all currently valid European regulations. It is approved for use as stipulated
within the EC.
The case should only be opened by a qualied specialist technician. Repairs and fuse replacements
should be entrusted to an authorised T+A specialist
workshop. With the exception of the connections and
measures described in these instructions, no work of
any kind may be carried out on the device by unqualied persons.
If the unit is damaged, or if you suspect that it is not
functioning correctly, immediately disconnect the
mains plug at the wall socket, and ask an authorised
T+A specialist workshop to check it.
The unit may be damaged by excess voltage in the
power supply, the mains circuit or in aerial systems, as
may occur during thunderstorms (lightning strikes) or
due to static discharges.
Special power supply units and excess voltage protectors such as the T+A ‚Power Bar‘ mains distribution
panel offer some degree of protection from damage to
equipment due to the hazards described above.
However, if you require absolute security from damage
due to excess voltage, the only solution is to disconnect the unit from the mains power supply and any
aerial systems.
To avoid the risk of damage by overvoltages we recommend to disconnect all cables from this device and
your HiFi system during thunderstorms.
All mains power supply and aerial systems to which
the unit is connected must meet all applicable safety regulations and must be installed by an approved
electrical installer.
The device is not designed for use by children. The
device must not be operated unsupervised. Make sure
that it is out of reach of children.
Batteries shout not be exposed to excessive heat like
sunshine, re or the like.
Very loud continuous listening to program material via
earphones, headphones and loudspeakers can lead to
permanent loss of hearing. Prevent health risks and
avoid permanent hearing at high volume.
If the device has to be stored, place it in its original
packaging and store it in a dry, frost-free location.
Storage temperature range 0...40 °C
The only permissible method of disposing of
this product is to take it to your local collection centre for electrical waste.
Registration according to the EU directive
“Waste Electrical and Electronic Equipment”
WEEE-Reg.-No.: DE 72473830W
27
Page 28
Installation and wiring
Installation
Carefully unpack the unit and store the original packing material carefully. The carton and packing are
specially designed for this unit and will be needed again if you wish to move the equipment at any time.
Install the unit in a suitable location. Please observe all information on connection and installation in
chapter Safety notes on pages 26 and 27.
Connecting a preamplier
Connect the right preamp output to the M 200 which drives the right speaker and the left preamp output
to the M 200 for the left speaker. Depending on the preamp used, the connection can be made either via
IN 1 (balanced - XLR) or IN 2 (unbalanced - Cinch/RCA) of the M 200. Only one type of connection (balanced XLR or unbalanced RCA) can be used at a time. The unused input must be left free. If both types of
connection are available at the preamplier, for maximum sound quality, we recommend the balanced
XLR connection.
When connecting the DAC 200, please make sure that the volume control of the DAC 200 is enabled and
the volume is set to a low value. Otherwise, connected speakers may be damaged.
Connecting loudspeakers
Two loudspeakers can be connected to the amplier (SPEAKER A and SPEAKER B).
The load capacity of the loudspeakers connected to the device must be appropriate to the amplier.
When connecting only one loudspeaker, the speaker impedance must be at least 4 ohms (DIN rating).
When connecting two loudspeakers, the impedance must be at least 8 ohms per loudspeaker. The speaker cables and connectors must be insulated in accordance with regulations, and the conductors must
have a minimum cross-sectional area of 1.5 mm².
Connect the red terminal marked „+“ to the terminal marked „+“ on the speaker and the black terminal
marked „-“ corresponding to the „-“ terminal on the loudspeaker. Screw the terminals tight and make sure
that there are no short-circuits.
Also make sure that the left output of the M 200 is connected to the left speaker and the right output to
the right speaker.
When connecting loudspeakers with less than 4 ohms impedance or two loudspeakers with less than 8
ohms impedance per loudspeaker, the high currents in the power ampliers may cause their overheating
during prolonged operation at high volume, and the protection circuit will then automatically switch off
the loudspeaker outputs or the entire device.
Screw the speaker terminals hand-tight, do not use pliers or similar.
j
Series 200 - system link
28
If the M 200 is used in combination with a DAC 200, the M 200 can be switched on and off comfortably
and without time delay via the E2-Link system bus. For this purpose, connect the E2-Link sockets with
the supplied bus cable.
Page 29
Connecting the mains cable
Connect the power cord to the M 200‘s AC power input, then connect the device to the power supply.
To achieve maximum possible interference rejection the mains plug should be connected to the mains
socket in such a way that phase is connected to the mains socket contact marked with a dot. The phase
of the mains socket can be determined using a special meter. If you are not sure about this, please ask
your specialist dealer.
Do not connect the M 200 and the other components to the mains until all necessary connections bet-
ween the devices have been established.
Wiring diagram
Right Loudspeaker Left Loudspeaker
M 200
M 200
*
DAC 200
**
* Use either the balanced XLR or the unbalanced RCA connection. If both types of connection are available (e.g. DAC
200), we always recommend the balanced connection.
** If the two M 200s are located further away from each other near the speakers, the E2-Link connection from the
DAC 200 to the M 200s can also be made directly to each of the two M 200s. So that the connection does not have to
be daisy-chained.
For this purpose, use the second E2 link socket at the DAC 200.
29
Page 30
Connections
This chapter describes all matters of
fundamental importance for installation
and connection which are not relevant
for the daily handling of the device, but
which should nevertheless be read and
observed before rst use.
1
2
Balanced connections (XLR)
IN 1
OUT 1
Input for pre-ampliers with symmetrical outputs.
Connect the XLR socket to the DAC 200 or pre-amplier pre-out sockets.
Balanced outputs for connecting an additional M 200 power amplier, e.g. for bi-amping and other purposes.
These sockets provide the audio signal of the preamplier connected to the balanced
XLR inputs IN1 for pass-through to another power amplier.
You can use the OUT 1 output only if the M 200 is also connected on the input side via
j
the IN 1 input. Operation in combination with the RCA input IN 2 is not possible.
The M 200 is equipped with two input types (Cinch/RCA and XLR balanced).
Only one connection type can be used at a time. The unused inputs must
remain free.
Unbalanced connections (RCA)
IN 2
OUT 2
Unbalanced amplier input (RCA jack)
Connect the RCA socket to the RCA output socket of the pre-amplier.
Unbalanced output for connecting an additional M 200 power amplier, e.g. for biamping and other purposes.
This socket provides the audio signal of the preamplier connected to the balanced
XLR inputs IN1 for pass-through to another power amplier.
30
You can use the OUT 2 output only if the M 200 is also connected on the input side via
j
the IN 2 input. Operation in combination with the balanced XLR input IN 1 is not possible.
The M 200 is equipped with two input types (Cinch/RCA and XLR balanced). Only one
connection type can be used at a time. The unused inputs must remain free.
Page 31
4
Loudspeaker terminals
5
6
SPEAKER A
SPEAKER B
System link
E2 Link
Mains input
The M 200 is equipped with connections for two speakers (SPEAKER A and
SPEAKER B). These can also be used for bi-wiring operation.
Connect the red terminal marked „+“ of the M 200 to the corresponding terminal of
your speaker and in the same way connect the black terminal marked „-“ to the minus
terminal of the speaker.
Detailed information regarding the connection can be found in the wiring diagrams
from page 36 onwards.
If the loudspeakers are to be used in countries outside the EU the red/black stoppers can
j
be removed from the loudspeaker terminals. The speakers can then be connected using
banana plugs.
The stoppers are simply a push-t in the terminals, and can be prised out from the rear
using a suitable tool such as a knife blade.
The speaker terminals may only be tightened and loosened by hand. Never use pliers or
similar tools. This will damage the terminals.
This socket can be used to control the M 200 via the DAC 200. Connect this socket to
the E2 Link socket of the DAC 200.
The mains cable is plugged into this socket.
For correct connection refer to the sections Installation and Wiring and Safety Notes.
31
Page 32
Controls and functions
1
2
On / Off switch
A brief press on this button switches the device on and off. When the unit is switched
on the indicator LED above the button lights up.
Damping factor
DF LO The damping factor of the power amplier can be reduced here.
The lit LED above the button indicates the lower damping factor setting.
A high damping factor tends to produce a more clearly dened, very precise and
analytical sound image, whereas a reduced damping factor produces a more warm
and softer sound image.
Since this setting depends very much on the connected speakers, no universal recom-
j
mendation can be given here. Choose the setting after a listening test and your personal
listening preferences.
This button is also used to activate/deactivate the automatic power-on function. Details
in the chapter Energy saving mode / Automatic power on and off on the next page.
If the M 200 is connected to a DAC 200 via E2 link, the damping factor can also be
changed by a long press on the F3 button on the remote control.
32
3
Loudspeaker outputs
A and B These buttons switch the speaker outputs A and B on or off.
The LEDs above the A and B buttons indicate that the corresponding loudspeaker
output is switched on.
If the M 200 is connected to a DAC 200 via E2 link, the speaker outputs can be selected
j
in sequence (A, B, A+B, OFF) using the F3 button on the remote control handset.
Page 33
Playback
Switching on and off
Automatic power on and off in combination with the DAC 200.
In combination with a DAC 200, the M 200 is automatically switched on or off via the E2 link connection.
During the power-on process, it takes a period of time for all amplier stages to reach their optimum operating points. During this time, the speaker LEDs ash (switch-on delay). As soon as the device is ready for
operation, the speaker outputs are switched on and the speaker LEDs light up permanently.
Energy saving mode / automatic power on and off
The M 200 is equipped with an automatic switch-on function. If a music signal is detected at the M 200‘s
inputs, it switches on automatically. During music pauses, the M 200 is automatically switched off after
approximately 30 minutes.
The automatic power-on function can be switched on and off as follows:
• Press the DF LO button until the LED above lights up red or green.
• Red indicates that the function is switched off and green that the automatic power-on function is active.
• The automatic power-on function can be switched on or off by a further brief press on the DF LO button.
• To store the setting, press and hold the DF LO button until the LED changes to the indication of the set
damping factor.
If the M 200 is operated in combination with a DAC 200, the automatic power-on function should be deactiva-
j
ted because the M 200 is switched on and off together with the DAC 200 without delay via E2-Link.
5 minutes before the device switches off automatically, the DF LO LED ashes to inform the user that the
device is approaching automatic shutdown. If a music signal is detected during this time, the automatic shutdown timer will be reseted and starts again as soon as the music signal stops the next time.
Protection circuit
How it works
The M 200 is equipped with a microprocessor controlled protection circuit.
In case of an overload, overtemperature or any other malfunction the speakers are switched OFF immedia-
tely and the SPEAKER LED starts blinking. In this case please reduce the volume. After about 20 seconds
the M 200 should switch ON again.
LED Error code Fault
LED A and LED B are ashing quickly in red Overload or short circuit of the power amplier
LED A and LED B are ashing quickly in blue Overload (Clipping)
LED above the on/off switch ashes blueviolet
LED above the on/off switch ashes red Extreme overtemperature. The M 200 has switched
Overtemperature. The speakers have been switched
off automatically.
off to protect itself.
33
Page 34
Troubleshooting
Many problems have a simple cause and a correspondingly simple solution. The following section describes a few
difculties you may encounter, and the measures you need to take to cure them. If you nd it impossible to solve
a problem with the help of these notes please disconnect the unit from the mains and ask your authorised T+A
specialist dealer for advice.
Device does not switch on
Cause 1:
Mains lead not plugged in correctly.
Remedy:
Check connection, push connector in rmly.
Cause 2:
Mains fuse burned out.
Remedy:
Have the mains fuse replaced by an authorised specialist workshop. The rating of the replacement fuse
must agree with the specication printed on the unit.
Combined with DAC 200. Machine switches on with a certain time delay
Cause:
The E2-Link cable between M 200 and DAC 200 is not or not properly connected.
Remedy:
Please check and properly install the E2-Link control-cable.
Loud humming noise from the loudspeakers
Cause:
Poor contact between the RCA or XLR plugs and sockets, or a faulty cable.
Remedy:
Please check all connections and cables thoroughly.
No output signal at the loudspeakers; the speaker-LED ashes (the PROTECTION
circuit has tripped)
Cause 1:
The PROTECTION circuit has tripped due to overheating or overloading.
Remedy:
Reduce volume and wait for about 20 seconds. If the unit does not switch on again automatically, it has
become too hot and should be left switched off for a few minutes to cool down.
If the M 200 doesn‘t turn on after a cooling period of 30 minutes, then please contact an authorised T+A
retailer.
34
Cause 2:
Short-circuit in the speaker leads, e. g. stray wire ends touching at the speaker terminals, or mechanical
damage to the cables.
Remedy:
Check speaker leads and terminals, twist wire ends together neatly, replace damaged cables.
Page 35
Notes on energy saving
General information
The M 200 satises the requirements of the latest directives concerning energy-saving measures (EuP
directive). The modern design of the mains power supply makes an important contribution to this.
The internal micro-processor constantly ensures that sub-assemblies which are not currently required
are automatically switched off. The micro-processor itself operates in stand-by mode at a relatively low
clock speed.
In stand-by mode the current drain of the M 200 is less than 0.5 Watt.
If you intend not to use the amplier for a long period, it should be disconnected from the mains socket,
i.e. the mains plug should be withdrawn from the wall socket or switch off the main switch.
Automatic power down function
The device features an automatic power-down function. If the M 200 detects no operation or no music
signal approximately 30 minutes, it automatically switches to stand-by mode
In countries outside the EU, in which the EuP directive has no validity, the automatic power-down feature can
j
be disabled if necessary
See chapter „Playback“.
35
Page 36
Connection and wiring
Basic conguration
DAC 200
M 200 M 200
Left loudspeakerRight loudspeaker
36
Page 37
Bi-Wiring
DAC 200
M 200 M 200
Remove the links between
bass and mid/high inputs!
Left loudspeakerRight loudspeaker
37
Page 38
Bi-Amping with A 200 and M 200
right bass range
M 200 for the
Remove the links between
bass and mid/high inputs!
treble
A 200 for the
midrange and
Left loudspeakerRight loudspeaker
38
left bass range
M 200 for the
Page 39
Technical Specications
Nominal output power 420 Watts @ 4 Ohms
210 Watts @ 8 Ohms
Frequency response + 0 / − 3 dB 1 Hz – 60 kHz
Signal to noise ratio 113 dB
THD / Intermodulation < 0,002 % / < 0,002 %
Damping factor (HI / LO) 800 / > 70
Gain factor 31,4 dB / x37
Input sensitivity nominal High level (RCA) 1,13 V
Balanced (XLR) 2,26 V
Mains 220 – 240 V, 50 – 60 Hz
Power consumption max. 500 Watts
25 Watts while power on and idling with no signal
Standby < 0,5 Watts
Dimensions (H × W× D) 10 × 32 × 34 cm, 4 x 12.6 x 13.4 inch
Weight 5 kg, 11 lbs
Accessories Power cord, E2-Link-cable, RCA cable
eff / 5,8 kOhms
/ 20 kOhms
eff
We reserve the right to alter technical specications.
39
Page 40
T+A elektroakustik GmbH & Co. KG
Planckstraße 9 – 11
32052 Herford | Germany
T +49 5221 76760
F +49 5221 767676
info@ta-hi.com
www.ta-hi.com
9103 - 0605Software V 1.0
