WT370

Bedienungsanleitung

Mode d’emploi

Istruzioni per l'uso

Operating Instructions

Page 2

WT370

Bedienungsanleitung __________ 1

Mode d’emploi ______________ 17

Istruzioni per l'uso __________ 31

Operating instructions ________ 45

Declaration of Conformity_____ 59

Page 3

- Inhaltsverzeichnis -

Bedienelemente....................................... 4

2 Inbetriebnahme....................................... 5

2.1 Verpackungsinhalt prüfen....................................5

2.2 Akkupacks einsetzen ..........................................5

2.3 Gürtelclip entfernen oder anbringen .....................6

2.4 Ladestation anschliessen .....................................6

2.5 Funkgeräte laden ...............................................6

2.6 Wandmontage ...................................................6

3 Bedienung .............................................. 7

3.1 Displayanzeigen .................................................7

3.2 Ein-/Ausschalten der Funkgeräte..........................8

3.3 Lautstärkeregelung ............................................8

3.4 Kanalwahl .........................................................8

3.4.1 Ändern des Rufcodes (CTCSS) ...................9

3.5 Anruf bei einem anderen Teilnehmer .................... 9

3.6 VOX-Modus einschalten ....................................10

3.7 Tastatursperre ................................................. 11

3.8 Reichweite der Funkgeräte ................................ 11

3.9 Erhöhung der maximalen Reichweite .................. 12

3.10 Automatischer Energiesparmodus ...................... 12

3.11 Kanalsuche (Scan-Modus) .................................13

3.12 Rufton auswählen ............................................ 13

3.13 Tastentöne ein-/ausschalten.............................. 14

3.14 Funkgerät als Stoppuhr benutzen....................... 14

3.15 Headset anschliessen ....................................... 15

4 Wichtige Informationen............................16

4.1 Technische Daten............................................. 16

4.2 Pflegeanleitung ................................................16

Page 4

- Bedienelemente -

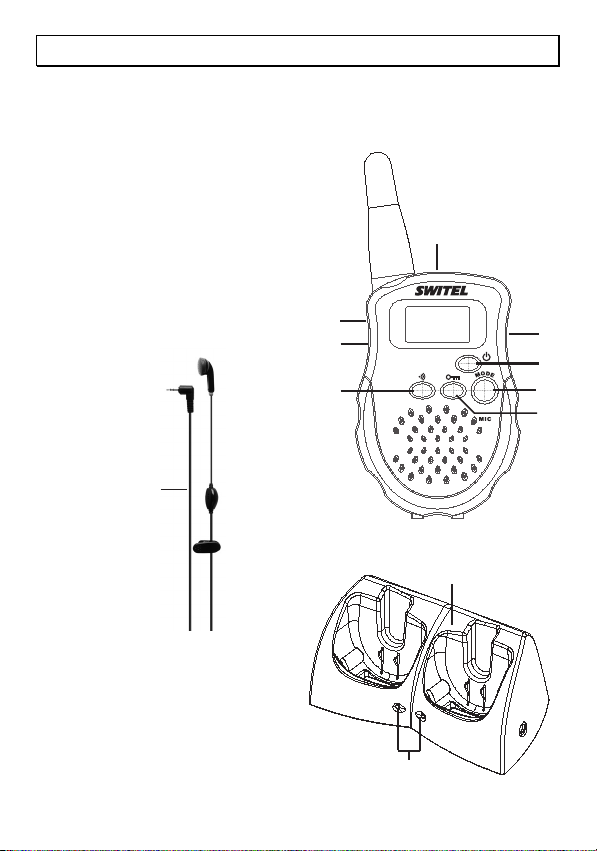

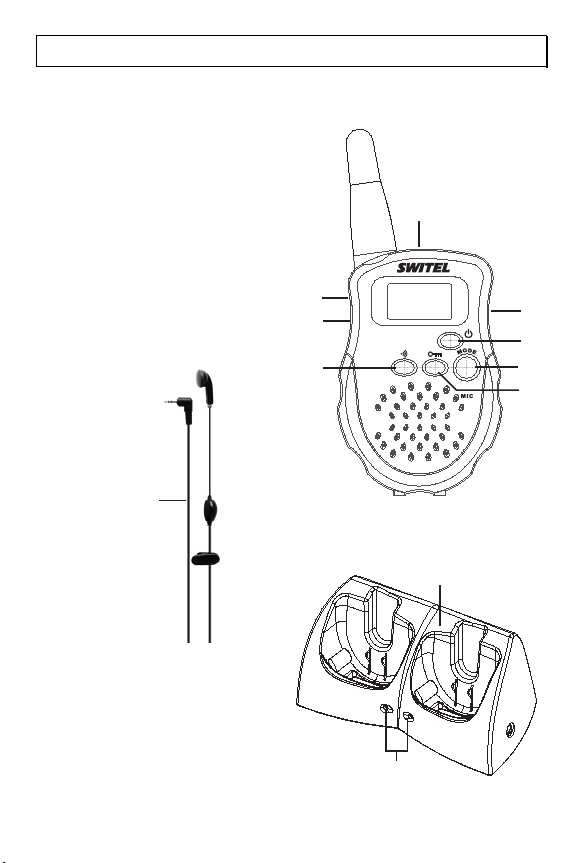

1 Bedienelemente

1. Mikro- Kopfhöreranschluss

2. Auswahltasten Auf/Ab für Lautstärke, Kanalwahl, Funktionen

3. Ein/Aus-Taste

4. Mode

5. Tastatursperre (STOP)

6. Ruftaste (START)

7. Auto-Squelch

8. Gesprächstaste

9. Headset

10. Doppelladestation

11. LED Ladekontrollleuchten

8 7

WT370

Page 5

- Inbetriebnahme -

2 Inbetriebnahme

2.1 Verpackungsinhalt prüfen

Zum Lieferumfang gehören: zwei Funkgeräte mit Gürtelclip eine Ladestation zwei Akkupacks ein Steckernetzteil eine Bedienungsanleitung zwei Headsets

2.2 Akkupacks einsetzen

Ihre Funkgeräte wurden mit zwei wiederaufladbaren Akkupacks geliefert, die vor der Inbetriebnahme eingebaut werden müssen.

1. Um den Gürtelclip zu lösen, ziehen Sie etwas an der oberen Lasche und schieben Sie den Gürtelclip nach oben (siehe 2.3).

2. Öffnen Sie dann das Fach, indem Sie die Abdeckung an dem Verschluss nach oben ziehen.

3. Legen Sie nun den Akkupack ein und achten Sie auf die richtige Polung. Falsche Polung kann sowohl das Akkupack als auch das Gerät beschädigen.

4. Schliessen Sie das Akkufach und befestigen Sie den Gürtelclip (siehe 2.3).

Hinweis: Wenn das Akkupack schwach ist und wieder geladen

werden muss, blinkt im Display das Batteriesymbol

THIS SIDE UP

. Bei voller

Ladung erscheint die Anzeige

Akkupacks und Batterien nicht ins Feuer werfen oder ins Wasser tauchen. Alte oder defekte Akkupacks und Batterien nicht mit dem normalen Hausmüll entsorgen.

Anstelle des Akkupacks können Sie auch drei nicht wiederaufladbare 1,5V AAA Alkaline-Batterien verwenden. Bitte verwenden Sie nur beste Qualität. Beim Einlegen achten Sie bitte auf die richtige Polung.

Page 6

- Inbetriebnahme -

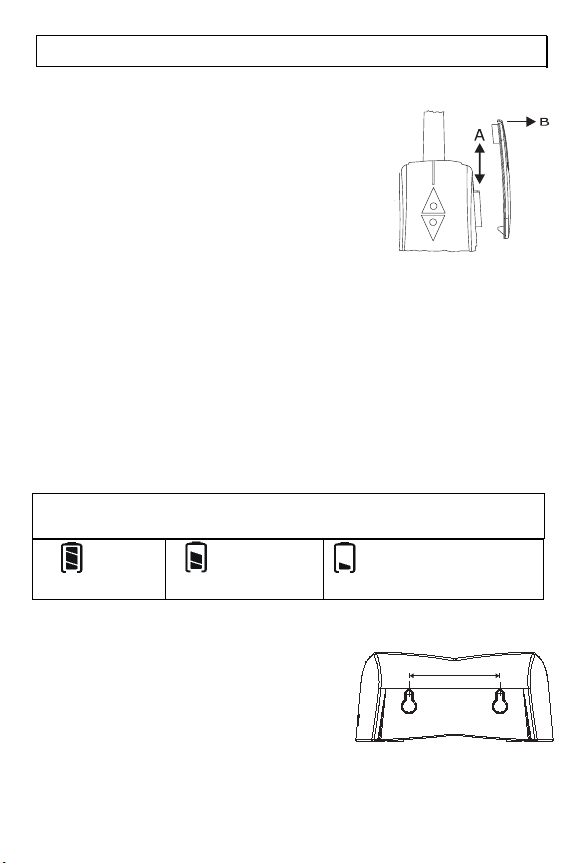

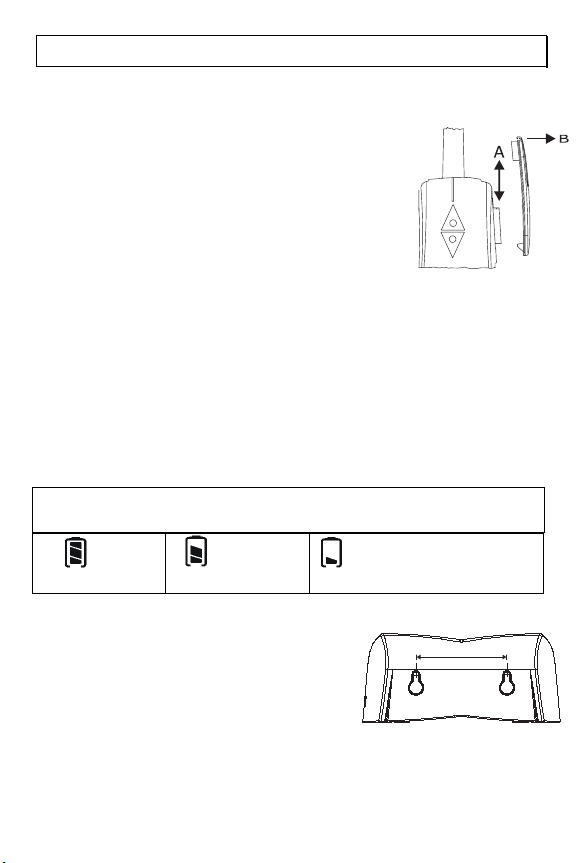

2.3 Gürtelclip entfernen oder anbringen

Um den Gürtelclip zu lösen, ziehen Sie etwas an der oberen Lasche (B) und schieben Sie den Gürtelclip nach oben.

Schieben Sie den Gürtelclip von oben auf die Führung (A) bis er hörbar einrastet.

2.4 Ladestation anschliessen

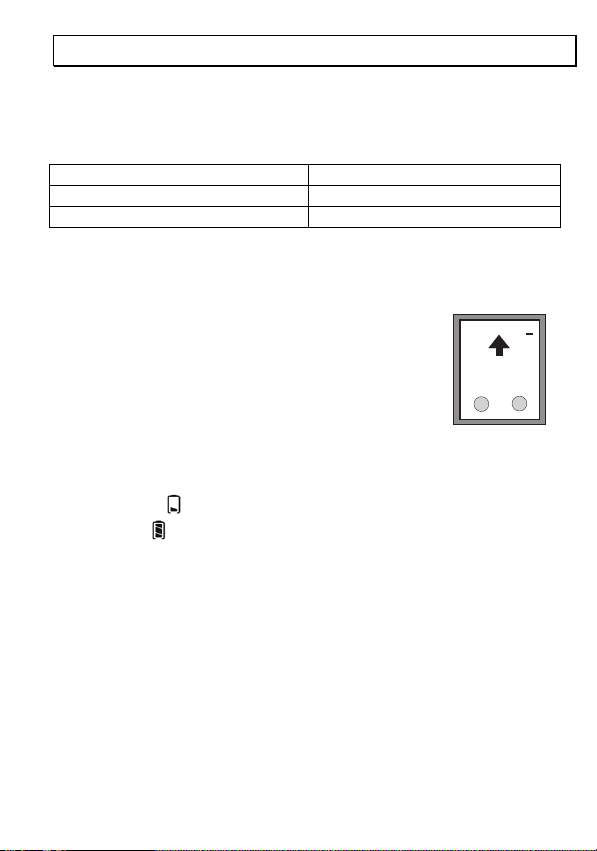

Stecken Sie den Stecker des Netzteils in die Buchse an der Ladestation und das Steckernetzteil in eine vorschriftsmässig installierte Netzsteckdose mit 230V. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Steckernetzteil.

2.5 Funkgeräte laden

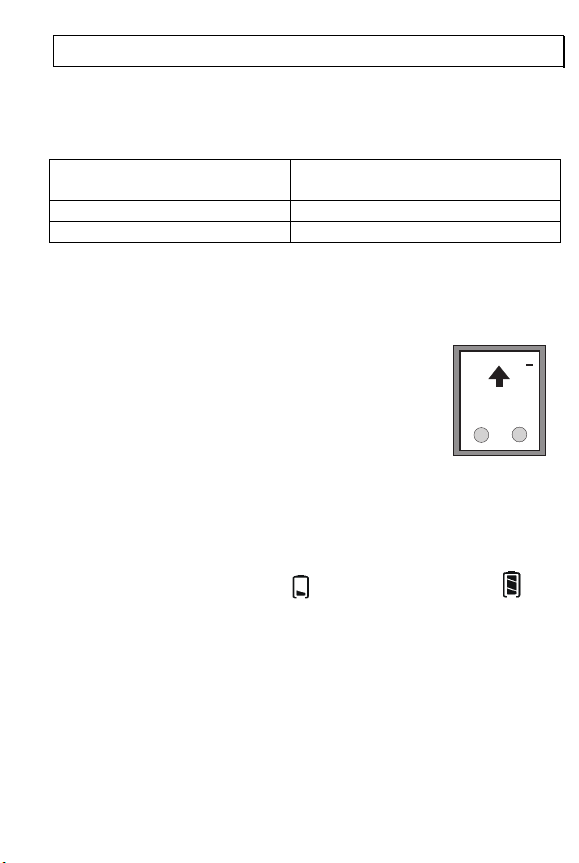

Die wiederaufladbaren Akkupacks der beiden Funkgeräte besitzen eine Standby-Zeit bei Zimmertemperatur von max. 66 Stunden und eine maximale Nutzungsdauer von bis zu 22 Stunden. Die aktuelle Batteriekapazität wird im Display angezeigt:

Zum Laden stellen Sie die Funkgeräte für ca. 12 Stunden in die Ladestation.

voll

halb voll

Batterien sind entladen.

2.6 Wandmontage

Die Ladestation ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 72 mm und lassen Sie die Schrauben 4 mm aus der Wand herausstehen. Stecken Sie nun die Ladestation auf die Schrauben und schieben Sie es etwas nach unten.

72mm

Page 7

- Bedienung -

3 Bedienung

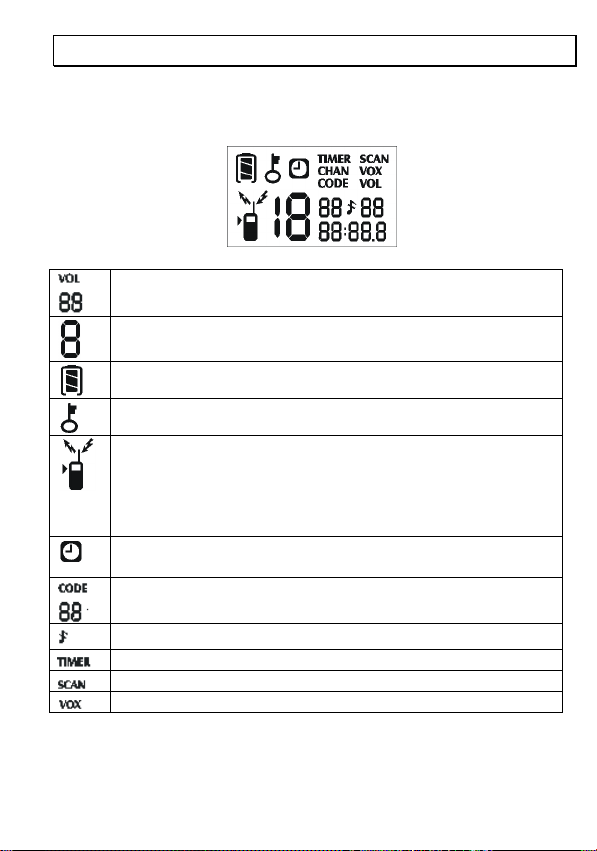

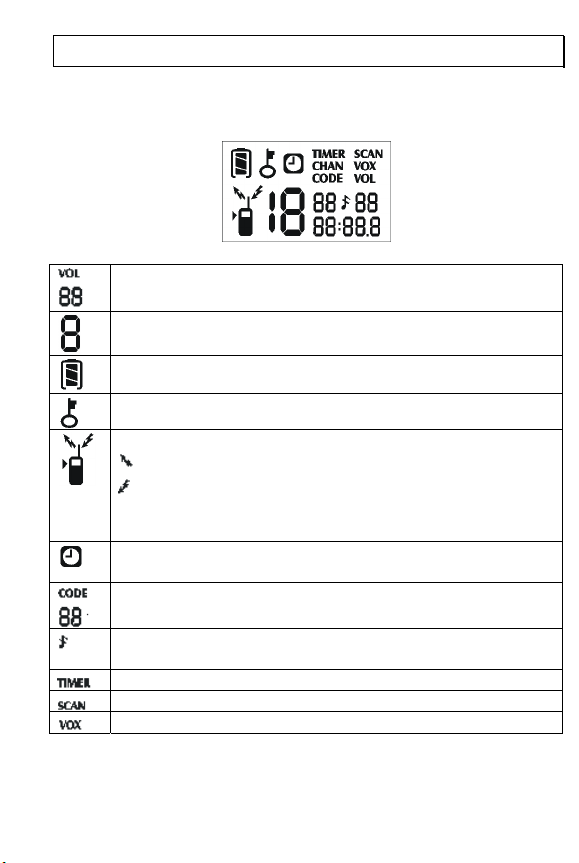

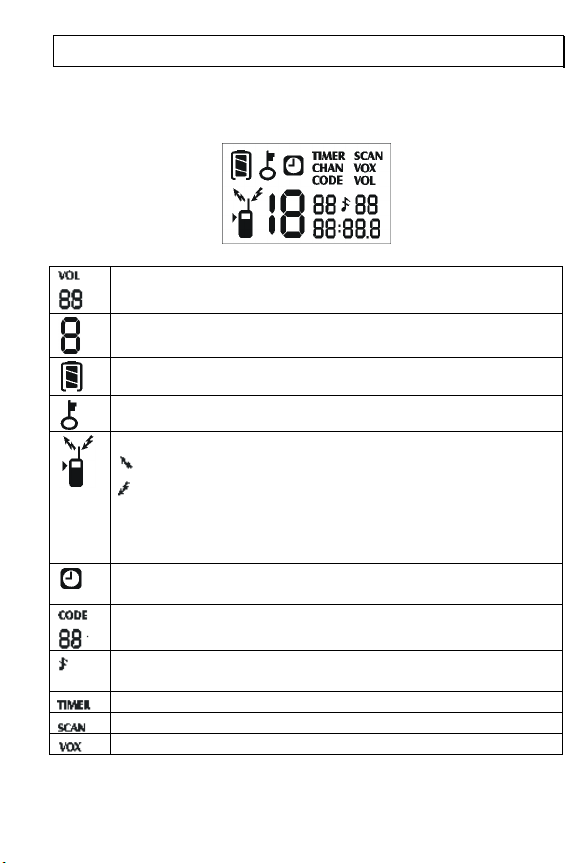

3.1 Displayanzeigen

Anzeige der eingestellten Lautstärke.

Anzeige des eingestellten Kanals von 1 bis 8

Anzeige der Batteriekapazität.

Tastensperre ist eingeschaltet

Senden/Emfpangen

erscheint beim Senden

erscheint beim Empfangen. Das Symbol erscheint auch, wenn jemand auf dem gleichen Kanal sendet, aber einen anderen CTCSS-Code verwendet. Diese Signale sind dann nicht zu hören. Dieses Symbol erscheint bei eingeschaltetem Batteriesparmodus. Anzeige des CTCSS-Codes von 01 bis 38. Bei der Anzeige – ist die CTCSS-Funktion ausgeschaltet.

Dieses Symbol erscheint bei ausgeschalteten Tastentönen. Die Stoppuhr-Funktion ist eingeschaltet.

Die Scan-Funktion ist eingeschaltet. Der VOX-Modus ist eingeschaltet.

Page 8

- Bedienung -

3.2 Ein-/Ausschalten der Funkgeräte

Um ein Funkgerät einzuschalten, halten Sie die Ein/Aus-Taste bis zu einem Signalton gedrückt. Für einige Sekunden wird das Display beleuchtet und alle Displaysymbole werden angezeigt. Danach zeigt das Display den aktuell eingestellten Kanal.

Zum Ausschalten des Funkgerätes wieder die zu einem Signalton gedrückt halten.

Ein/Aus-Taste bis

3.3 Lautstärkeregelung

Die Lautstärke des eingebauten Lautsprechers kann mit den Tasten

und auf der rechten Seite in 16 Lautstärkestufen angezeigt

werden. Die eingestellte Lautstärke wird im Display angezeigt.

3.4 Kanalwahl

Die Funkgeräte verfügen über 8 verschiedene Übertragungskanäle, die von dem europäischen Komitee für Funkkommunikation als „Private Mobile Radio“, kurz PMR genannt, freigegeben wurden.

Um zwischen zwei Funkgräten zu sprechen, müssen beide Geräte auf den gleichen Kanal eingestellt sein.

1. Drücken Sie einmal die Taste MODE. Im Display blinkt die Anzeige CHAN.

2. Wählen Sie mit den Tasten aus.

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite.

und den gewünschten Kanal

Page 9

- Bedienung -

3.4.1 Ändern des Rufcodes (CTCSS)

Normalerweise werden alle Gespräche auf dem gewählten Kanal an allen Funkgeräten signalisiert, die sich im Empfangsbereich befinden. Somit hören Sie eventuell auch Gespräche, die nicht für Sie bestimmt sind, wenn in der Nähe andere Personen Funkgeräte auf demselben Kanal verwenden. Um dies zu vermeiden, kann ein Rufcode festgelegt werden. Informieren Sie sich untereinander, welcher Code gewählt wurde.

1. Drücken Sie zweimal die Taste MODE. Im Display blinkt die Anzeige CODE und der aktuelle Rufcode.

2. Mit den Tasten 01 und 38 gewählt werden. Wird der Code -- gewählt, werden alle Gespräche auf dem eingestellten Kanal geführt.

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite.

und kann nun ein neuer Code zwischen

Funkgerät 1

Funkgerät 2

Hinweis: Der ausgewählte Kanal und der Rufcode müssen übereinstimmen, damit Sie untereinander sprechen können.

3.5 Anruf bei einem anderen Teilnehmer

Wenn Sie mit anderen Teilnehmern sprechen möchten, gehen Sie wie folgt vor: Die beiden Funkgeräte müssen eingeschaltet und auf den gleichen Kanal und gleichem Rufcode eingestellt sein.

Drücken Sie einmal die kleine Ruftaste . An dem gerufenen Gerät erklingt ein Rufton von zwei Sekunden. Warten Sie nun bis der Gesprächspartner sich meldet.

Um selbst zu sprechen drücken Sie die Gesprächstaste. Halten Sie das Gerät ca. 5 cm vom Mund entfernt und sprechen Sie in normaler Lautstärke. Lassen Sie danach die Gesprächstaste wieder los.

Page 10

- Bedienung -

Ihr Gesprächspartner hört ein kurzes Schaltgeräusch als Signal, wenn Sie die Gesprächstaste losgelassen haben. Damit wird dem anderen Teilnehmer angezeigt, dass Sie mit dem Sprechen fertig sind und auf eine Antwort warten. Wir empfehlen Ihnen aber trotzdem Ihre Nachricht mit dem Wort „Ende“ abzuschließen, damit der Gesprächspartner genau informiert wird, wann er antworten kann.

Mit den Tasten werden.

Hinweis: Während Sie die Gesprächstaste festhalten, können Sie keine ankommenden Anrufe hören. Von beiden Gesprächspartnern kann, wie bei Funkgeräten üblich, nur ein Gesprächspartner sprechen.

Warten Sie also immer, bis Sie den Signalton hören, bevor Sie wieder die Gesprächstaste drücken.

Während Sie die Gesprächstaste drücken, erscheint im Display das Symbol

das Symbol

3.6 VOX-Modus einschalten

Im VOX-Modus beginnt das Funkgerät automatisch zu senden, sobald Ihre Stimme oder ein anderes Geräusch erkannt wird. Die Gesprächstaste braucht nicht gedrückt zu werden. Es wird immer für 2 Sekunden gesendet, auch wenn Sie kürzer als 2 Sekunden sprechen.

Für den VOX-Modus können drei Empfindlichkeitsstufen von 1 bis 3 eingestellt werden. Bei der Einstellung 1 werden auch leisere Geräusche übertragen, während bei der Einstellung 3 nur laute Signale gesendet werden. Mit der Einstellung 0 ist der VOX-Modus ausgeschaltet (Standardeinstellung).

und können 16 Lautstärkestufen eingestellt

. Wenn Sie ein Gespräch empfangen, erscheint im Display

Page 11

- Bedienung -

1. Drücken Sie fünfmal die Taste MODE. Die Anzeige VOX blinkt im Display.

2. Wählen Sie mit den Tasten Empfindlichkeit. Mit der Einstellung 0 ist der VOX-Modus ausgeschaltet.

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite.

3.7 Tastatursperre

Um zu verhindern, das Sie unbeabsichtigt etwas verstellen, können Sie die Tastatursperre einschalten. Halten Sie dazu die Taste

und die gewünschte

für

eine Sekunde gedrückt. Im Display erscheint das Symbol Tasten sind gesperrt. Die Gesprächstaste kann weiterhin benutzt werden. Während die Gesprächstaste gedrückt wird, kann über die

Taste

Um die Tastatursperre wieder aufzuheben, halten Sie die Taste wieder für eine Sekunde fest. Das Symbol verschwindet und die Tastatursperre ist aufgehoben.

Nach jedem neuen Einschalten des Funkgerätes ist die Tastatursperre automatisch wieder ausgeschaltet.

ein Rufton ausgelöst werden.

und die

3.8 Reichweite der Funkgeräte

Die Funkgeräte haben im Freien eine Reichweite von bis zu 3-5 km. Diese maximale Reichweite kann durch bestimmte Umstände verringert werden. Bei flachen, offenen Bedingungen erreichen Sie die maximale Reichweite. Befinden sich Gebäude oder Bäume im Signalweg wird die Reichweite verringert. Die Reichweite wird in hügeligem Gelände noch weiter verringert.

Page 12

- Bedienung -

3.9 Erhöhung der maximalen Reichweite

Die Funkgeräte sind mit einem sogenannten Auto-Squelch ausgestattet, mit dem automatisch schwache Übertragungen und unerwünschte Geräusche während der Benutzung ausgeblendet werden. Dieser Auto-Squelch kann vorübergehend ausgeschaltet werden, um die Reichweite zu erhöhen.

Halten Sie die Taste AUTO-SQUELCH auf der linken Seite gedrückt. Die automatische Unterdrückung ist abgeschaltet, und es können nun auch sehr schwache Signale empfangen werden. Bleibt die Taste AUTO-SQUELCH bis zu einem Signalton gedrückt, wird der AutoSquelch ganz abgeschaltet.

Um das Auto-Squelch wieder einzuschalten, drücken Sie erneut die Taste AUTO-SQUELCH .

3.10 Automatischer Energiesparmodus

Die Funkgeräte sind mit einem Stromsparmodus ausgestattet. Wenn innerhalb von einer bestimmten Zeit keine Übertragungen vorkommen, schaltet sich das Gerät automatisch aus. Die Zeit kann auf 1, 2 oder 3 Stunden eingestellt werden. Bei der Einstellung 0 ist der Energiesparmodus ausgeschaltet.

1. Drücken Sie siebenmal die Taste MODE. Die Anzeige im Display.

2. Wählen Sie mit den Tasten Empfindlichkeit. Mit der Einstellung 0 ist der Energiesparmodus ausgeschaltet.

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite.

Die Anzeige eingeschaltet ist.

erscheint im Display, sobald der Energiesparmodus

und die gewünschte

blinkt

Page 13

- Bedienung -

3.11 Kanalsuche (Scan-Modus)

Bei eingeschalteter Kanalsuche (Scan) werden alle 8 Kanäle permanent abgefragt, bis das Funkgerät einen Kanal gefunden hat, auf dem gesprochen wird. Auch wenn andere Funkgeräte auf einem der 38 Rufcodes sprechen, wird der Kanal gefunden. Sollte der Rufcode nicht mit Ihrer Einstellung übereinstimmen, müssen Sie diesen per Hand einstellen.

1. Drücken Sie dreimal die Taste MODE. Die Anzeige im Display.

2. Mit der Taste mit der Taste

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite.

4. Nacheinander werden nun alle Kanäle abgesucht. Wird ein Kanal auf dem permanent gesprochen wird gefunden, bleibt die Kanalsuche für 2 Sekunden stehen. Drücken Sie in dieser Zeit die Gesprächstaste, wenn Sie den gefundenen Kanal behalten und die Kanalsuche beenden möchten. Mit der Taste MODE kann die Kanalsuche jederzeit abgeschaltet werden.

wird die Kanalsuche eingeschaltet (on) und abgeschaltet (of).

blinkt

3.12 Rufton auswählen

Sie können an die anderen Funkgeräte mit der Rufaste einen Rufton senden (siehe 3.5), sobald Sie das Gespräch beginnen möchten. Es stehen 10 unterschiedliche Melodien zur Verfügung.

1. Drücken Sie viermal die Taste MODE. Die Anzeige CA TONE blinkt im Display.

2. Wählen Sie mit den Tasten Rufton zwischen 1 und 10 aus.

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite.

und den gewünschten

Page 14

- Bedienung -

3.13 Tastentöne ein-/ausschalten

Normalerweise erklingt bei jedem Tastendruck auf dem Funkgerät ein Bestätigungston. Diese Bestätigungstöne können wie folgt ausgeschaltet werden.

1. Das Funkgerät mit der Taste

2. Zum Wiedereinschalten die Taste AUTO-SQUELCH auf der

linken Seite gedrückt halten und erneut die Taste Das Display zeigt die Anzeige

Zum Wiedereinschalten wiederholen Sie die Schritte 1. und 2.

ausschalten.

drücken.

3.14 Funkgerät als Stoppuhr benutzen

Ihr Funkgerät kann auch als Stoppuhr verwendet werden.

1. Drücken Sie sechsmal die Taste MODE. Die Anzeige im Display und es erscheint die Anzeige der Stoppuhr.

2. Mit der Taste der Taste

3. Bestätigen Sie die Auswahl mit der Gesprächstaste auf der linken Seite. Bei eingeschalteter Stoppuhr erscheint die Stoppuhranzeige in Stunden, Minuten und Sekunden.

Starten der Stoppuhr Taste START drücken Zurückstellen der Anzeige

Erneut auf STOP drücken, während die Stoppuhr angehalten ist.

wird die Stoppuhr eingeschaltet (on) und mit

abgeschaltet (of).

Anhalten der Stoppuhr Taste STOP drücken Zwischenzeit nehmen

Taste START, während die Stoppuhr läuft drücken. Taste START erneut drücken, um die Anzeige wieder zu aktualisieren.

blinkt

Page 15

- Bedienung -

3.15 Headset anschliessen

Die Funkgeräte können mit einem externen Mikrofon und Ohrhörer, ein sogenanntes Headset, betrieben werden. So bleiben Ihre Hände für andere Tätigkeiten frei.

Die Anschlussbuchse finden Sie auf der Oberseite unter einer Abdeckung. Öffnen Sie die Abdeckung an der Oberseite des Funkgerätes und stecken Sie den Stecker in die Anschlussbuchse. Lautsprecher und Mikrofon im sind bei Headsetbetrieb abgeschaltet.

Achten Sie darauf, dass die Mikrofonöffnung frei bleibt.

Bei Verwendung des Headsets empfehlen wir die Tastatursperre am Funkgerät zu aktivieren, damit nichts unbeabsichtigt verstellt werden kann.

Page 16

- Wichtige Informationen -

4 Wichtige Informationen

4.1 Technische Daten

PMR Kanal Frequenzen (MHz) :

Kanal 1: 446,00625 Kanal 5: 446,05625 Kanal 2: 446,01875 Kanal 6: 446,06875 Kanal 3: 446,03125 Kanal 7: 446,08125 Kanal 4: 446,04375 Kanal 8: 446,09375

38 CTCSS Ruffreqeuenzen:

CH1=67.0Hz CH11= 97.4Hz CH21= 136.5Hz CH31= 192.8Hz CH2=71.9Hz CH12=100.0Hz CH22=141.3Hz CH32=203.5Hz CH3=74.4Hz CH13=103.5Hz CH23=146.2Hz CH33=210.7Hz CH4=77.0Hz CH14=107.2Hz CH24=151.4Hz CH34=218.1Hz CH5=79.7Hz CH15=110.9Hz CH25=156.7Hz CH35=225.7Hz CH6=82.5Hz CH16=114.8Hz CH26=162.2Hz CH36=233.6Hz CH7=85.4Hz CH17=118.8Hz CH27=167.9Hz CH37=241.8Hz CH8=88.5Hz CH18=123.0Hz CH28=173.8Hz CH38=250.3Hz CH9=91.5Hz CH19=127.3Hz CH29=179.9Hz CH10=94.8Hz CH20=131.8Hz CH30=186.2Hz

Kanaltrennung 12.5 kHz Akkupacks 3,6V 600mAh Standby-Zeit mit Akkupack ca. 66 Stunden Gemischter Betrieb mit Akkupack ca. 22 Stunden Standby-Zeit mit drei 1,5V AAA Batterien ca. 88 Stunden Gemischter Betrieb mit drei 1,5V AAA Batterien ca. 29 Stunden

Die technischen Daten können ohne vorherige Ankündigung geändert werden.

4.2 Pflegeanleitung

Die Gehäuseoberfläche kann mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden.

Legen Sie das Gerät niemals an einen feuchten oder staubigen Platz. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Page 17

- Sommaire -

Éléments de commande...........................18

2 Mise en service.......................................19

2.1 Vérifier le contenu de l’emballage.......................19

2.2 Mettre les blocs de batterie en place................... 19

2.3 Installer ou enlever le clip-ceinture ....................20

2.4 Raccorder le chargeur.......................................20

2.5 Charger les émetteurs-récepteurs ...................... 20

2.6 Montage mural ................................................ 20

3 Utilisation ..............................................21

3.1 Affichages d’écran ............................................ 21

3.2 Mise en marche / arrêt des émetteurs-

récepteurs....................................................... 22

3.3 Réglage du volume...........................................22

3.4 Sélection de canal ............................................22

3.4.1 Modification du code d’appel (CTCSS) .......23

3.5 Appeler un autre utilisateur............................... 23

3.6 Activer le mode VOX......................................... 24

3.7 Verrouillage du clavier ......................................25

3.8 Portée des émetteurs-récepteurs .......................25

3.9 Augmentation de la portée maximale ................. 26

3.10 Mode automatique d’économie d’énergie............. 26

3.11 Recherche de canal (mode scan)........................ 27

3.12 Sélectionner la sonnerie d’appel......................... 27

3.13 Activer/désactiver les sons des touches .............. 28

3.14 Utiliser l’émetteur-récepteur comme

chronomètre.................................................... 28

3.15 Raccorder le micro-casque ................................29

4 Informations importantes.........................30

4.1 Caractéristiques techniques ............................... 30

4.2 Instructions d’entretien..................................... 30

Page 18

- Éléments de commande -

1 Éléments de commande

1. Raccordement micro-casque

2. Touches de sélection augmentation/diminution du volume, sélection de canal, fonctions

3. Touche marche/arrêt

4. Touche Mode

5. Touche Verrouillage(STOP)

6. Touche d'appel (START)

7. Touche Auto-Squelch

8. Touche de communication

9. Micro-casque

10. Chargeur double

11. Voyants de contrôle de charge DEL

8 7

WT370

Page 19

- Mise en service -

2 Mise en service

2.1 Vérifier le contenu de l’emballage

Le contenu de l’emballage : Deux émetteurs-récepteurs avec clip-ceinture Deux blocs de batterie Un bloc d’alimentation Un mode d’emploi Deux micro-casques

2.2 Mettre les blocs de batterie en place

Vos émetteurs-récepteurs sont fournis avec deux blocs de batterie rechargeables que vous devez mettre en place avant la mise en service.

1. Pour desserrer le clip de la ceinture, tirez légèrement sur l’attache supérieure et poussez le clip de la ceinture vers le haut (cf. 2.3).

2. Ouvrez ensuite le compartiment en tirant la fermeture du couvercle vers le haut.

3. Mettez le paquet d'accumulateurs en place en veillant à la polarité correcte. Une polarité erronée peut endommager le paquet d’accumulateurs et l’appareil.

4. Fermez le compartiment des accumulateurs et fixez le clip à la ceinture (cf. 2.3).

Remarque : Lorsque le bloc de batterie est faible et doit être

Un chargeur

THIS SIDE UP

rechargé, le symbole de batterie s’affiche lorsque la batterie est pleine.

Ne pas jeter les piles au feu, ni les plonger dans l’eau. Ne pas jeter les piles usées ou défectueuses en même temps que les ordures ménagères.

Remarque : Vous pouvez également utiliser trois piles alcalines AAA de 1,5V non rechargeables à la place du bloc de batterie. Veuillez n’utiliser que des piles d’excellente qualité. Lors de la mise en place, veillez à ce que la polarité soit correcte.

clignote à l’écran. L’icône

Page 20

- Mise en service -

2.3 Installer ou enlever le clip-ceinture

Pour détacher à nouveau le clip ceinture, tirez un peu sur l'attache supérieure (B) et poussez le clip ceinture vers le haut.

Enfoncez le clip ceinture par le haut dans la coulisse (A) jusqu'à ce qu'il s'enclenche de manière perceptible.

2.4 Raccorder le chargeur

Enfoncez la fiche du bloc d'alimentation dans la prise située sur le chargeur et branchez le bloc d’alimentation dans une prise de courant de 230 V installée conformément aux dispositions réglementaires. Par sécurité, utilisez uniquement le bloc d’alimentation fourni.

2.5 Charger les émetteurs-récepteurs

Les blocs de batterie rechargeables des deux émetteurs-récepteurs sont dotés à température ambiante d’une autonomie en veille max. de 66 heures et d’une durée maximale d’utilisation de 22 heures. La capacité de batterie actuelle est affichée à l’écran :

Pour les charger, laissez les émetteurs-récepteurs en place dans le chargeur durant env. 12 heures.

plein

à demi-plein

Les batteries sont

déchargées.

2.6 Montage mural

Votre le chargeur convient également pour un montage mural. Utilisez les deux vis pour la fixation, percez deux trous espacés de 72 mm et laissez les vis dépasser du mur de 4 mm. Placez ensuite le chargeur sur les vis en le faisant glisser légèrement vers le bas.

72mm

Page 21

- Utilisation -

3 Utilisation

3.1 Affichages d’écran

Indication du volume réglé.

Indication du canal réglé de 1 à 8.

Indication de la capacité de batterie.

Le verrouillage de clavier est activé.

Émettre/recevoir

s’affiche lors de l’émission

s’affiche lors de la réception. L’icône s’affiche aussi lorsque quelqu’un émet sur le même canal mais utilise un autre code CTCSS. Ces signaux ne s’entendent alors pas. Cette icône s’affiche lorsque le mode d’économie de batterie est activé. Indication du code CTCSS de 01 à 38. La fonction CTCSS est désactivée lorsque l’indication – est affichée.

Cette icône s’affiche lorsque les sons des touches sont désactivés. La fonction chronomètre est activée. La fonction scan est activée. Le mode VOX est activé.

Page 22

- Utilisation -

3.2 Mise en marche / arrêt des émetteursrécepteurs.

Pour mettre en marche un émetteur-récepteur, maintenez la touche

marche/arrêt sonore. L’écran s’éclaire durant quelques secondes et toutes les icônes d’écran s’affichent. L’écran affiche ensuite le canal actuellement réglé.

Pour désactiver l’émetteur-récepteur, maintenez à nouveau la touche

marche/arrêt sonore.

enfoncée jusqu’au retentissement d’un signal

3.3 Réglage du volume

Les touches et sur le côté droit permettent d’afficher le volume du haut-parleur intégré sur 16 niveaux de volume. Le volume réglé est affiché à l’écran.

3.4 Sélection de canal

Les émetteurs-récepteurs disposent de 8 canaux de transmission différents autorisés par le comité européen de radiocommunication en tant que « private mobile radio » (radio portative privée), en abrégé PMR.

Pour pouvoir communiquer entre eux, les deux appareils doivent être réglés sur le même canal.

1. Appuyez une fois sur la touche MODE. L’indication CHAN

clignote à l’écran.

2. Sélectionnez le canal de votre choix à l’aide des touches

3. Validez la sélection à l’aide de la touche de communication sur le

côté gauche.

Page 23

- Utilisation -

3.4.1 Modification du code d’appel (CTCSS)

Normalement, toutes les conversations sur le canal sélectionné sont signalées sur tous les émetteurs-récepteurs se trouvant dans la zone de réception. Vous pouvez ainsi éventuellement entendre également des conversations qui ne vous sont pas destinées lorsque d’autres utilisateurs d’émetteurs-récepteurs se trouvant à proximité utilisent le même canal. Un code d’appel peut être déterminé afin d’éviter cela. Informez-vous mutuellement du code choisi.

1. Appuyez deux fois sur la touche MODE. L’indication CODE et l’actuel code d’appel clignotent à l’écran.

2. Les touches nouveau code 01 à 38. Si le code -- est sélectionné, toutes les conversations sont effectuées sur le canal réglé.

3. Validez la sélection à l’aide de la touche de communication sur le côté gauche.

et permettent alors de sélectionner un

Emetteurs-récepteurs 1

Emetteurs-récepteurs 2

Remarque : Le canal sélectionné et le code d’appel doivent concorder afin que vous puissiez communiquer entre vous.

3.5 Appeler un autre utilisateur

Procédez de la manière suivante si vous souhaitez converser avec d’autres utilisateurs : Les deux émetteurs-récepteurs doivent être mis en marche et être réglés sur le même canal et sur le même code d’appel.

Appuyez une fois sur la petite touche pendant deux secondes sur l’appareil appelé. Attendez alors que votre interlocuteur réponde.

Pour parler vous-même, appuyez sur la touche de communication. Maintenez l’appareil à env. 5 cm de votre bouche et parlez d’une voix normalement forte. Relâchez ensuite la touche de communication.

. Une sonnerie retentit

Page 24

- Utilisation -

Votre interlocuteur entend un bruit de commutation bref en guise de signal lorsque vous relâchez la touche de communication. Cela indique à l’autre utilisateur que vous avez fini de parler et que vous attendez une réponse. Nous vous recommandons néanmoins de terminer votre message par le mode « terminé » afin que votre interlocuteur sache exactement quand il peut répondre.

Les touches niveaux différents.

Remarque : Vous ne pouvez pas entendre les appels que vous recevez lorsque vous maintenez la touche de communication enfoncée. Un seul interlocuteur à la fois peut parler, comme c’est habituellement le cas pour les émetteursrécepteurs.

Attendez donc toujours le signal sonore avant d’appuyer à nouveau sur la touche de communication.

Pendant que vous appuyez sur la touche de communication, l’icône

s’affiche à l’écran. Lorsque vous recevez un appel, l’écran affiche

l’icône

et vous permettent de régler le volume sur 16

3.6 Activer le mode VOX

En mode VOX, l’émetteur-récepteur commence automatiquement à émettre dès que votre voix ou un autre bruit sont détectés. Vous n’avez pas besoin d’appuyer sur la touche de communication. Le temps d’émission dure toujours 2 secondes même si vous parlez pendant moins de 2 secondes.

Trois niveaux de sensibilité 1 à 3 peuvent être réglés pour le mode VOX. Le réglage 1 permet la transmission même de bruits faibles tandis que le réglage 3 ne permet d’émettre que des signaux forts. Sur le réglage 0, le mode VOX est désactivé (réglage standard).

Page 25

- Utilisation -

1. Appuyez cinq fois sur la touche MODE. L’indication VOX clignote

à l’écran.

2. Sélectionnez la sensibilité de votre choix à l’aide des touches

. Sur le réglage 0, le mode VOX est désactivé.

3. Validez la sélection à l’aide de la touche de communication sur le

côté gauche.

3.7 Verrouillage du clavier

Vous pouvez activer le verrouillage du clavier pour vous empêcher de dérégler involontairement quelque chose. Maintenez à cet effet la

touche l’écran et les touches sont verrouillées. Vous pouvez continuer à utiliser la touche de communication. En maintenant la touche de communication enfoncée, vous pouvez déclencher un signal sonore

d’appel à l’aide de la touche

Pour supprimer le verrouillage du clavier, maintenez la touche nouveau enfoncée durant une seconde. L’icône disparaît et le verrouillage du clavier est supprimé.

Le verrouillage du clavier est automatiquement désactivé après chaque nouvelle mise en marche de l’émetteur-récepteur.

enfoncée durant une seconde. L’icône s’affiche à

3.8 Portée des émetteurs-récepteurs

Les émetteurs-récepteurs ont une portée pouvant atteindre 3-5 km dehors. Cette portée maximale peut être réduite dans certaines conditions. Vous obtenez une portée maximale sur un terrain plat et dans un espace ouvert. La portée est réduite si la trajectoire des signaux est entravée par des bâtiments ou des arbres. La portée est davantage réduite sur un terrain accidenté.

Page 26

- Utilisation -

3.9 Augmentation de la portée maximale

Les émetteurs-récepteurs sont équipés d’un système « auto-squelch » qui permet la suppression automatique des transmissions faibles et des bruits indésirables survenant durant l’utilisation. Vous pouvez désactiver provisoirement cette fonction auto-squelch afin d’augmenter la portée.

Maintenez enfoncée la touche AUTO-SQUELCH sur le côté gauche. La suppression automatique est désactivée et vous pouvez à présent recevoir des signaux même très faibles. Si vous maintenez la touche AUTO-SQUELCH enfoncée jusqu’au retentissement d’un signal sonore, cela désactive entièrement la fonction auto-squelch.

Pour réactiver la fonction auto-squelch, appuyez à nouveau sur la touche AUTO-SQUELCH.

3.10 Mode automatique d’économie d’énergie

Les émetteurs-récepteurs sont équipés d’un mode d’économie de courant. L’appareil est automatiquement désactivé si aucune transmission ne survient dans un certain délai. Le temps peut être réglé sur 1,2 ou 3 heures. Sur le réglage 0, le mode d’économie d’énergie est désactivé.

1. Appuyez sept fois sur la touche MODE. L’indication

l’écran.

2. Sélectionnez la sensibilité de votre choix à l’aide des touches

. Sur le réglage 0, le mode d’économie d’énergie est

désactivé.

3. Validez la sélection à l’aide de la touche de communication sur le

côté gauche.

L’indication d’énergie est activé.

s’affiche à l’écran dès que le mode d’économie

clignote à

Page 27

- Utilisation -

3.11 Recherche de canal (mode scan)

Lorsque la recherche de canal (scan) est activée, tous les 8 canaux sont interrogés en permanence jusqu’à ce que l’émetteur-récepteur trouve un canal sur lequel des conversations ont lieu. Il trouvera le canal même si d’autres émetteurs-récepteurs utilisent l’un des 38 codes d’appel. Si le code d’appel ne correspond pas à votre réglage, vous devez alors le régler manuellement.

1. Appuyez trois fois sur la touche MODE. L’indication à l’écran.

2. La touche touche

3. Validez la sélection à l’aide de la touche de communication sur le côté gauche.

4. Tous les canaux sont alors recherchés l’un après l’autre. Dès que le canal actuellement utilisé est trouvé, la recherche de canal s’interrompt durant 2 secondes. Appuyez pendant ce temps sur la touche de communication si vous souhaitez conserver le canal trouvé et mettre fin à la recherche de canal. La touche MODE permet de désactiver à tout moment la recherche de canal.

permet d’activer (on) la recherche de canal et la

de la désactiver (of).

clignote

3.12 Sélectionner la sonnerie d’appel

Vous pouvez transmettre un signal sonore d’appel aux autres émetteurs-récepteurs à l’aide de la touche

souhaitez commencer à converser. 10 mélodies différentes sont disponibles.

1. Appuyez quatre fois sur la touche MODE. L’indication CA TONE

clignote à l’écran.

2. Sélectionnez la sonnerie d’appel de votre choix entre 1 et 10 à

l’aide des touches

3. Validez la sélection à l’aide de la touche de communication sur le

côté gauche.

et .

(voir 3.5) dès que vous

Page 28

- Utilisation -

3.13 Activer/désactiver les sons des touches

Normalement, un son de validation retentit sur l’émetteur-récepteur à chaque pression de touche. Ces sons de validation peuvent être désactivés de la manière suivante :

1. Désactiver l’émetteur-récepteur à l’aide de la touche

2. Pour le réactiver, maintenez la touche AUTO-SQUELCH sur le

côté gauche enfoncée, puis appuyez de nouveau sur la touche

. L’écran affiche l’indication .

Pour la réactivation, réitérez les étapes 1. et 2.

3.14 Utiliser l’émetteur-récepteur comme chronomètre.

Votre émetteur-récepteur peut également vous servir de chronomètre.

1. Appuyez six fois sur la touche MODE. L’indication

l’écran et l’indication du chronomètre s’affiche.

2. La touche

de le désactiver (of).

3. Validez la sélection à l’aide de la touche de communication sur le

côté gauche. Lorsque le chronomètre est activé, l’indication du chronométrage s’affiche en heures, minutes et secondes.

Démarrage du chronomètre Appuyer sur la touche START Remise à zéro du chronomètre

Appuyer de nouveau sur STOP pendant que le chronomètre est arrêté.

permet d’activer (on) le chronomètre et la touche

Arrêt du chronomètre Appuyer sur la touche STOP Prendre le temps intermédiaire

Appuyer sur la touche START pendant que le chronomètre est en marche. Appuyer de nouveau sur la touche START pour réactualiser l’indication.

clignote à

Page 29

- Utilisation -

3.15 Raccorder le micro-casque

Les émetteurs-récepteurs peuvent être utilisés avec un micro externe et un écouteur, c’est-à-dire un « micro-casque ». Vous gardez ainsi les mains libres pour d’autres activités.

Les prises de raccordement se trouvent sur le côté supérieur sous un cache. Ouvrez le cache sur la face supérieure de l’émetteur-récepteur et enfoncez la fiche dans la prise de raccordement. Le haut-parleur et le micro sont désactivés en mode micro-casque.

Veillez à ce que l’orifice du micro soit dégagé.

Si vous utilisez un micro-casque, nous vous recommandons d’activer le verrouillage du clavier sur l’émetteur-récepteur afin d’éviter tout déréglage involontaire.

Page 30

- Wichtige Informationen -

4 Informations importantes

4.1 Caractéristiques techniques

Fréquences de canal PMR (MHz) :

Canal 1 : 446,00625 Canal 5 : 446,05625 Canal 2 : 446,01875 Canal 6 : 446,06875 Canal 3 : 446,03125 Canal 7 : 446,08125 Canal 4 : 446,04375 Canal 8 : 446,09375

38 fréquences d’appel CTCSS :

Séparation de canal 12.5 kHz Alimentation Blocs de batterie Autonomie en veille avec blocs de batterie env. 66 heures Fonctionnement mixte avec blocs de batterie env. 22 heures Autonomie en veille avec trois batteries1,5V/AAA env. 88 heures Fonctionnement mixte avec trois batteries 1,5V/AAA env. 29 heures

Les caractéristiques techniques peuvent être modifiées sans avis préalable.

4.2 Instructions d’entretien

Vous pouvez utiliser un chiffon sec, doux et non-pelucheux pour nettoyer les surfaces du boîtier. Ne jamais utiliser de produits nettoyants ou de solvants agressifs.

Ne placez jamais l’appareil dans un endroit humide ou poussiéreux. Évitez de placer l’appareil à proximité de sources de chaleur telles que les radiateurs et évitez une exposition directe au soleil.

Page 31

- Indice -

Elementi di comando ...............................32

2 Messa in funzione ...................................33

2.1 Controllare il contenuto dell'imballaggio ..............33

2.2 Inserimento degli accumulatori.......................... 33

2.3 Applicazione e rimozione del clip della cintura ...... 34

2.4 Collegamento della stazione di carica..................34

2.5 Caricamento delle ricetrasmittenti......................34

2.6 Montaggio alla pare .......................................... 34

3 Impiego.................................................35

3.1 Visualizzazioni del display ................................. 35

3.2 Inserimento e disinserimento delle

ricetrasmittenti ................................................36

3.3 Regolazione del volume ....................................36

3.4 Selezione del canale ......................................... 36

3.4.1 Modifica del codice di chiamata (CTCSS) ...37

3.5 Chiamata in un altro utente............................... 37

3.6 Attivazione del modo VOX .................................38

3.7 Blocco della tastiera ......................................... 39

3.8 Portata delle ricetrasmittenti .............................39

3.9 Aumento della massima portata ......................... 40

3.10 Modo di risparmio energetico automatico ............40

3.11 Ricerca del canale (modo Scan) .........................41

3.12 Selezione del segnale di chiamata ......................41

3.13 Attivazione/disattivazione dei segnali acustici

dei tasti .......................................................... 42

3.14 Impiego della ricetrasmittente come

cronografo ......................................................42

3.15 Collegamento per auricolare .............................. 43

4 Informazioni importanti ...........................44

4.1 Dati tecnici ...................................................... 44

4.2 Istruzioni per la manutenzione........................... 44

Page 32

- Elementi di comando -

1 Elementi di comando

1. micro-collegamento cuffia

2. tasti di selezione SU/GIÙ

per il volume, selezione canale, funzioni

3. interruttore ON/OFF

4. tasto Mode

5. tasto Blocco (STOP)

6. tasto Chiamata (AVVIO)

7. tasto Auto-Squelch

8. tasto di conversazione

9. sistema auricolare

10. doppia stazione di carica

11. spie di controllo della carica

a LED

8 7

WT370

Page 33

- Messa in funzione -

2 Messa in funzione

2.1 Controllare il contenuto dell'imballaggio

La dotazione comprende: due ricetrasmittenti con clip a cintura due accumulatori un alimentatore di rete istruzioni per l'uso due auricolari

una stazione di carica

2.2 Inserimento degli accumulatori

Le Vostre ricetrasmittenti sono state fornite con due accumulatori ricaricabili, che devono essere introdotti prima della messa in funzione.

1. Per staccare il clip dalla cintura, basta tirare

leggermente la linguetta superiore e spingere quindi in su il clip della cintura (si veda 2.3).

2. Aprire successivamente lo scompartimento,

tirando in su il coperchio dal punto di chiusura.

3. Introdurre a questo punto gli accumulatori e

rispettare la corretta polarità. Un'inversione della polarità può direttamente danneggiare sia gli accumulatori che l'apparecchio

stesso

4. Chiudere infine lo scompartimento degli accumulatori e fissare il

clip alla cintura (si veda 2.3).

Nota: Se la capacità degli accumulatori dovesse essere troppo debole, con la necessità di una loro ricarica, nel display lampeggia il simbolo delle batterie

stato di carica completa viene visualizzata l'indicazione

Non gettare mai le batterie nel fuoco e non immergerle nell'acqua. Le batterie vecchie o difettose non devono mai essere smaltite nei normali rifiuti urbani.

Nota: Al posto degli accumulatori potete anche utilizzare tre batterie alcaline non ricaricabili da 1,5V del tipo AAA. Si prega di utilizzare esclusivamente la migliore

qualità. Rispettare la corretta polarità all'introduzione.

THIS SIDE UP

. In

Page 34

- Messa in funzione -

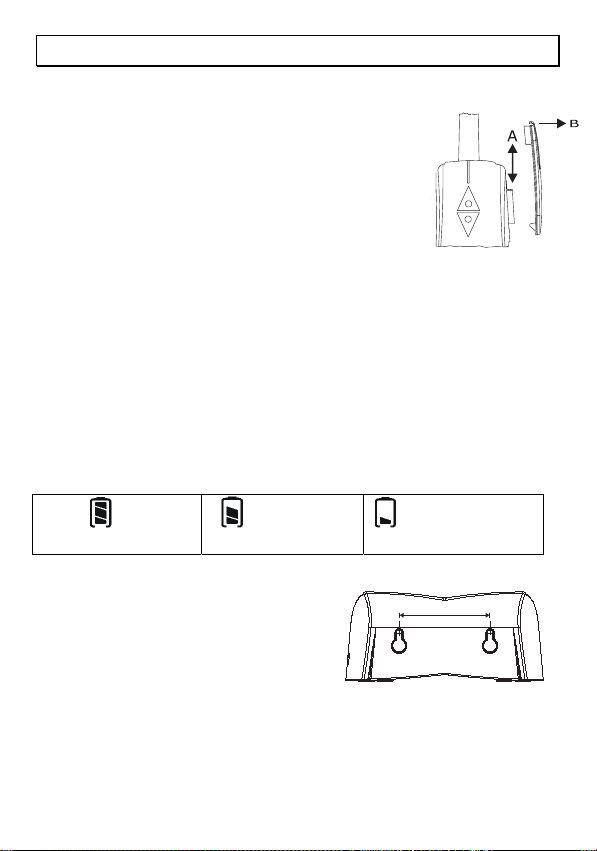

2.3 Applicazione e rimozione del clip della cintura

Per staccare di nuovo il clip della cintura, tirare leggermente la linguetta superiore (B) e spingere quindi il clip per la cintura verso l'alto.

Spingere il clip della cintura dall'alto sulla guida (A), fino a sentire lo scatto in posizione.

2.4 Collegamento della stazione di carica

Inserire la spina dell'alimentatore di rete nella boccola situata nella stazione di carica e l'alimentatore di rete in una presa di corrente da 230V installata conformemente alle prescrizioni vigenti sul luogo. Per motivi di sicurezza è necessario utilizzare esclusivamente l'alimentatore di rete fornito.

2.5 Caricamento delle ricetrasmittenti.

Gli accumulatori ricaricabili di ambedue le ricetrasmittenti sono previste per funzionare con un periodo standby a temperatura ambiente di max. 66 ore ed una durata di conversazione massima di 22 ore. La capacità attuale delle batterie viene indicata nel display.

Per il procedimento di carica occorre appoggiare le ricetrasmittenti per la durata di ca. 12 ore nella stazione di carica.

carica

carica a metà

le batterie sono

esaurite.

2.6 Montaggio alla pare

Il Vostro della stazione di carica anche adatto per essere montato alla parete. Per il fissaggio occorre utilizzare le due viti, eseguire due fori nella parete ad una distanza di 72 mm, dove avvitare successivamente le viti, lasciandole sporgere di circa 4 mm dalla parete. Inserire a questo punto la stazione di carica sulle viti e spingerlo lievemente verso il basso.

72mm

Page 35

- Impiego -

3 Impiego

3.1 Visualizzazioni del display

Indicazione del volume regolato.

Indicazione del canale regolato da 1 fino a 8.

Indicazione della capacità delle batterie.

Blocco dei tasti attivato

Trasmissione/ricezione

viene visualizzato durante la trasmissione

viene visualizzato durante la ricezione. Il simbolo viene anche visualizzato quando qualcun altro sta trasmettendo sullo stesso canale, impiegando, però, un altro codice CTCSS. Questi segnali non potranno poi essere ascoltati. Questo simbolo viene visualizzato durante la funzione di risparmio batterie attivata. Indicazione del codice CTCSS da 01 fino a 38. Nell'indicazione – la funzione CTCSS è disattivata.

Questo simbolo viene visualizzato durante la disattivazione dei segnali acustici dei tasti. La funzione del cronografo è attivata. La funzione Scan è attivata. Il modo VOX è attivato.

Page 36

- Impiego -

3.2 Inserimento e disinserimento delle ricetrasmittenti

Per inserire una ricetrasmittente, mantenere premuto il tasto ON/OFF , fino a sentire un segnale acustico. Per alcuni secondi si illumina il display con la visualizzazione di tutti i simboli d'indicazione. Dopodiché nel display viene visualizzato il canale attualmente selezionato.

Per disinserire la ricetrasmittente, mantenere di nuovo premuto il tasto

ON/OFF , fino a sentire un segnale acustico.

3.3 Regolazione del volume

Il volume dell'altoparlante integrato può essere indicato in 16 livelli di volume tramite i tasti

display.

e . Il volume regolato viene indicato nel

3.4 Selezione del canale

Le ricetrasmittenti dispongono di 8 diversi canali di radiotrasmissione, omologati dal Comitato Europeo per radiocomunicazioni per l'impiego come „radio mobile privata“, detto in breve RMP.

Per parlare attraverso due radiotrasmettitori, è necessario che ambedue le unità siano regolate sullo stesso canale.

1. Premere una volta il tasto MODE. Dopodiché nel display

lampeggia l'indicazione CHAN.

2. Selezionare a questo punto il canale desiderato tramite i tasti

3. Confermare l'immissione tramite il tasto di conversazione situato

sulla parte sinistra.

Page 37

- Impiego -

3.4.1 Modifica del codice di chiamata (CTCSS)

Normalmente tutti i segnali di chiamata in tutte le ricetrasmittenti vengono segnalati sul canale selezionato, e che si trovano attualmente sul campo di ricezione. In questo modo potete sentire anche eventuali segnali di chiamata non per voi stabiliti, quando in prossimità altre persone stanno utilizzando le ricetrasmittenti sullo stesso canale. Per evitare questo inconveniente, si può fissare un codice di chiamata. Informatevi reciprocamente per sapere quale codice è stato selezionato.

1. Premere due volte il tasto MODE. Nel display lampeggia ora l'indicazione CODE e l'attuale codice di chiamata.

2. Tramite i tasti tra 01 e 38. Nella selezione del codice --, tutte le conversazioni verranno effettuate sul canale selezionato.

3. Confermare l'immissione tramite il tasto di conversazione situato sulla parte sinistra.

e potete ora selezionare un nuovo codice

Ricetrasmittenti 1

Ricetrasmittenti 2

Nota: Il canale selezionato ed il codice di chiamata devono coincidere, affinché possiate parlare tra di voi.

3.5 Chiamata in un altro utente

Se desiderate parlare con degli altri utenti, occorre procedere nel modo seguente: ambedue le ricetrasmittenti devono essere inserite nonché regolate sullo stesso canale e lo stesso codice di chiamata.

Premere una volta il tasto piccolo . Per la durata di due secondi nell'unità chiamata si sente un rispettivo segnale acustico. Attendere ora fino a quando non risponde l'interlocutore.

Per poter parlare occorre premere il tasto di conversazione. Mantenere una distanza di ca. 5 cm dall'apparecchio e parlare a voce normale. Dopodiché rilasciare il tasto di conversazione.

Page 38

- Impiego -

Il vostro interlocutore sente un breve segnale di comando, non appena avete rilasciato il tasto di conversazione. In tal modo al Vostro interlocutore viene segnalato il termine della Vostra frase e che siete in attesa di una risposta. Ciononostante raccomandiamo di segnalare il termine d'un messaggio con la famosa parola „Passo“, affinché il vostro interlocutore sia esattamente informato sul momento in cui poter rispondere.

Tramite i tasti

Nota: Mentre mantenete premuto il tasto di conversazione, non potete sentire le chiamate in arrivo. Come accade generalmente nei radiotrasmettitori, può sempre parlare un solo interlocutore alla volta.

Perciò, dovete sempre attendere fino a sentire il segnale acustico di chiamata, prima di premere nuovamente il tasto di conversazione.

Mentre premete il tasto di conversazione, nel display viene visualizzato il simbolo

visualizzato il simbolo

3.6 Attivazione del modo VOX

Nel modo VOX la ricetrasmittente incomincia a trasmettere automaticamente non appena l'apparecchio riconosce la vostra voce oppure un altro rumore. Non è necessario premere il tasto di conversazione. La trasmissione avviene sempre per una durata di 2 secondi, anche se parlate meno di 2 secondi.

Per il modo VOX si possono regolare tre gradi di sensibilità da 1 fino a

3. Nella regolazione 1 vengono trasmessi anche i rumori più silenziosi, mentre nella regolazione 3 soltanto quelli più voluminosi. Con la regolazione 0 il modo VOX è disattivato (impostazione standard).

e si possono regolare 16 livelli di volume.

. Se ricevete una chiamata, nel display verrà

Page 39

- Impiego -

1. Premere cinque volte il tasto MODE. Nel display lampeggia l'indicazione VOX.

2. Selezionare ora la sensibilità desiderata tramite i tasti Con la regolazione 0 il modo VOX è disattivato.

3. Confermare l'immissione tramite il tasto di conversazione situato sulla parte sinistra.

3.7 Blocco della tastiera

Al fine di evitare una commutazione involontaria o non autorizzata delle impostazioni effettuate , è possibile interdire la tastiera. A tal fine occorre mantenere premuto per 1 secondo il tasto

e .

. Nel display

viene poi visualizzato il simbolo conversazione può essere ulteriormente impiegato. Mentre premete il

tasto di conversazione, tramite il tasto di chiamata.

Per disattivare successivamente il blocco della tastiera, mantenere di nuovo premuto per un secondo il tasto blocco della tastiera è disattivato.

Ogni volta che si riaccende l'apparecchio, il blocco della tastiera è sempre nuovamente disattivato.

e i tasti sono bloccati. Il tasto di

si può attivare un segnale

. Il simbolo scompare ed il

3.8 Portata delle ricetrasmittenti

Le ricetrasmittenti hanno una portata massima di 3-5 km all'aperto. Questa portata massima può essere ridotta a causa di determinate circostanze. In condizioni piane ed all'aperto si ottengono i migliori risultati e la massima portata. Se nella traiettoria dei segnali dovessero trovarsi degli edifici oppure alberi allora verrà rispettivamente ridotta la portata. La portata viene ulteriormente ridotta anche nelle zone collinose.

Page 40

- Impiego -

3.9 Aumento della massima portata

Le ricetrasmittenti sono equipaggiate con un cosiddetto AUTOSQUELCH, tramite il quale vengono automaticamente soppressi i rumori di fruscio dovuto ad una radiotrasmissione troppo debole e non voluti durante l'impiego. Questo AUTO-SQUELCH può anche essere disattivato momentaneamente, per aumentare così la portata.

Mantenere premuto il tasto AUTO-SQUELCH situato nella parte sinistra. La funzione di soppressione automatica è disattivata e a questo punto si possono ricevere anche i segnali radio più deboli. Se mantenete premuto il tasto AUTO-SQUELCH fino a sentire un segnale acustico, allora verrà completamente disattivata la funzione AUTO-SQUELCH.

Per inserire di nuovo la funzione Auto-Squelch, basta premere nuovamente il tasto AUTO-SQUELCH .

3.10 Modo di risparmio energetico automatico

Le ricetrasmittenti sono equipaggiate di un sistema di risparmio energetico automatico. Se entro un determinato periodo non avviene più alcuna radiotrasmissione, l'apparecchio si spegnerà automaticamente. Questo periodo può essere preimpostato ai valori di 1, 2 oppure 3 ore. Con la regolazione 0 il modo di risparmio energetico è disattivato.

1. Premere sette volte il tasto MODE. Nel display lampeggia

l'indicazione

2. Selezionare ora la sensibilità desiderata tramite i tasti

Con la regolazione 0 il modo di risparmio energetico è disattivato.

3. Confermare l'immissione tramite il tasto di conversazione situato

sulla parte sinistra.

Non appena avete attivato il modo di risparmio energetico, nel display

verrà visualizzata l'indicazione

e .

Page 41

- Impiego -

3.11 Ricerca del canale (modo Scan)

Nella funzione di ricerca del canale (Scan) attivata avviene un'interrogazione continua di tutti gli 8 canali, finché la ricetrasmittente ha trovato un canale su cui avviene una conversazione. Il canale viene trovato anche nel caso in cui altre ricetrasmittenti trasmettono su uno dei 38 codici di chiamata. Qualora il codice di chiamata non dovesse corrispondere con la vostra regolazione, sarà necessario regolarlo manualmente.

1. Premere tre volte il tasto MODE. Nel display lampeggia l'indicazione

2. Tramite il tasto (on) e disattivata tramite il tasto

3. Confermare l'immissione tramite il tasto di conversazione situato sulla parte sinistra.

4. A questo punto avviene una ricerca consecutiva di tutti i canali. Non appena è stato trovato un canale attualmente in uso, la funzione di ricerca dei canali verrà interrotta per 2 secondi. Premete entro questo periodo il tasto di conversazione, se desiderate restare sul canale trovato e per disattivare quindi la funzione di ricerca del canale. Mediante il tasto MODE potete disattivare in qualsiasi momento la funzione di ricerca del canale.

viene attivata la funzione di ricerca del canale

(off).

3.12 Selezione del segnale di chiamata

Alle altre unità ricetrasmittenti potete anche trasmettere un segnale di chiamata tramite il tasto

volete iniziare una conversazione. Per il segnale di chiamata sono disponibili 10 melodie diverse.

1. Premere quattro volte il tasto MODE. Nel display lampeggia l'indicazione CA TONE.

2. Selezionare a questo punto il segnale di chiamata desiderato tra 1 e 10 tramite i tasti

3. Confermare l'immissione tramite il tasto di conversazione situato sulla parte sinistra.

(si veda al paragrafo 3.5), non appena

e .

Page 42

- Impiego -

3.13 Attivazione/disattivazione dei segnali acustici dei tasti

Normalmente ogni volta che premete un tasto nella ricetrasmittente si sente un segnale acustico di conferma. I segnali acustici di conferma possono essere disattivati nel modo seguente.

1. Spegnere la ricetrasmittente con il tasto

2. Per riaccendere l'apparecchio mantenete premuto il tasto AUTO-

SQUELCH situati sulla parte sinistra e premete nuovamente il

tasto

Per riaccendere l'apparecchio dovete ripetere i passi 1 e 2.

. Nel display viene visualizzata ora l'indicazione .

3.14 Impiego della ricetrasmittente come cronografo

La vostra ricetrasmittente può anche essere impiegata come un cronografo.

1. Premere sei volte il tasto MODE. Nel display lampeggia ora

l'indicazione cronografo.

2. Tramite il tasto

tramite il tasto

3. Confermare l'immissione tramite il tasto di conversazione situato

sulla parte sinistra. Con il cronografo attivato l'indicazione dello stesso viene rappresentata in ore, minuti e secondi.

Avvio del cronografo Premere il tasto START Ripristino dell'indicazione

Premere nuovamente il tasto STOP, mentre il cronografo è arrestato.

e successivamente viene visualizzato il

viene attivato il cronografo (on) e disattivato

(off).

Arresto del cronografo Premere il tasto STOP Rilevamento del tempo intermedio

Premere il tasto START durante il conteggio del cronografo. Premere nuovamente il tasto START, per aggiornare di nuovo l'indicazione.

Page 43

- Impiego -

3.15 Collegamento per auricolare

Le ricetrasmittenti possono essere impiegate con un microfono esterno ed una cuffia, un cosiddetto sistema auricolare. Ciò permette per esempio di avere sempre le mani libere per delle altre attività.

La presa di collegamento si trova nella parte superiore sotto un coperchio. Aprire questo coperchio nella parte superiore della ricetrasmittente ed inserire la spina nella boccola di collegamento. Durante il funzionamento in auricolare l'altoparlante ed il microfono rimangono disattivati.

Accertatevi però che l'apertura del microfono rimanga sempre libera.

Nell'impiego dell'auricolare si raccomanda di attivare il blocco della tastiera nella ricetrasmittente, per prevenire delle variazioni involontarie delle regolazioni.

Page 44

- Informazioni importanti -

4 Informazioni importanti

4.1 Dati tecnici

Frequenze canale PMR (MHz) :

canale 1: 446,00625 canale 5: 446,05625 canale 2: 446,01875 canale 6: 446,06875 canale 3: 446,03125 canale 7: 446,08125 canale 4: 446,04375 canale 8: 446,09375

Frequenze di chiamata 38 CTCSS :

Separazione canale 12.5 kHz alimentazione di corrente accumulatori Tempo standby con accumulatori ca. 66 secondi Servizio misto con accumulatori ca. 22 secondi Tempo standby con tre batterie 1,5V/AAA ca. 88 secondi Servizio misto con con tre batterie 1,5V/AAA ca. 29 secondi

I presenti dati tecnici possono essere modificati, senza alcun preavviso.

4.2 Istruzioni per la manutenzione

Le superfici del contenitore possono essere pulite con un panno pulito, asciutto e privo di peluria. Non utilizzare mai dei detergenti o delle soluzioni aggressive.

Non disporre mai l'apparecchio in luoghi umidi e polverosi. Evitare possibilmente fonti di calore, quali ad esempio riscaldamenti, termosifoni, ecc. e non esporre l'apparecchio direttamente ai raggi solari.

Page 45

- Contents -

Operational Elements ..............................46

2 Commissioning .......................................47

2.1 Check contents of pack ..................................... 47

2.2 Fitting the battery packs ...................................47

2.3 Fitting or remove the belt clip............................ 48

2.4 Connecting the charging station ......................... 48

2.5 Charging the radios .......................................... 48

2.6 Wall Mounting..................................................48

3 Operation ..............................................49

3.1 Display indicators............................................. 49

3.2 Switching the radios on and off.......................... 50

3.3 Volume control ................................................ 50

3.4 Channel selection ............................................. 50

3.4.1 Changing the call code (CTCSS) ...............50

3.5 Calling another subscriber ................................. 51

3.6 Switching on VOX mode.................................... 52

3.7 Keypad lock .................................................... 52

3.8 Range of the radios ..........................................53

3.9 Increasing the maximum range .........................53

3.10 Automatic energy saving mode .......................... 54

3.11 Channel search (scan mode) .............................54

3.12 Selecting a call tone ......................................... 55

3.13 Switching key tones on and off ..........................55

3.14 Using the radio as a stopwatch ..........................56

3.15 Connecting the headset ....................................56

4 Important information .............................58

4.1 Technical data .................................................58

4.2 Care instructions .............................................. 58

Page 46

- Operational elements -

1 Operational Elements

1. Microphone and headphone

connection

2. On/Off button

3. Volume louder/softer select buttons

4. Mode button

5. Keylock button

6. Call button

7. Auto-Squelch button

8. Talk button

9. Headset

10. Double charging station

11. LED charging indicator

8 7

WT370

Page 47

- Commissioning -

2 Commissioning

2.1 Check contents of pack

The following items are supplied two radios with belt clip one charging station two battery packs one mains power supply one instruction manual two headsets

2.2 Fitting the battery packs

Your radio units are supplied with two rechargeable battery packs, which must be fitted before using the equipment.

1. To release the belt clip, pull gently on the upper tab and slide the belt clip upwards (see 2.3).

2. Then open the compartment by pulling the cover upwards by the catch.

3. Now insert the battery pack taking care to ensure that the polarity is correct. The wrong polarity can damage both the battery pack and the unit.

4. Close the battery compartment and re-fix the belt clip (see 2.3).

Note: When the battery pack is weak and needs to be recharged, the battery symbol charged, the

will flash in the display. When the battery is fully

symbol will appear.

Do not throw batteries into the fire or immerse in water. Do not dispose of old or defective batteries with the normal household waste.

Note: In place of the battery pack you can also use three not rechargeable 1.5V AAA alkaline batteries. Please use only the best

quality. Take care to ensure that the polarity is correct when inserting.

THIS SIDE UP

Page 48

- Commissioning -

2.3 Fitting or remove the belt clip

To remove the belt clip, pull gently on the upper tab (B) and slide the belt clip upwards.

Slide the belt clip from above onto the guide (A) until it audibly snaps into place.

2.4 Connecting the charging station

Insert the plug of the power supply into the socket on the charging station and plug the power supply into a properly installed 230 V mains socket. For safety reasons, use only the plug-in mains power supply provided.

2.5 Charging the radios

The rechargeable batteries for the two radios have a stand-by time of max. 66 hours at room temperature and a maximum period of use of up to 22 hours. The current battery capacity is shown in the display.

To charge, place the radios in the charging station for ca. 12 hours.

full

half full

2.6 Wall Mounting

The charging station is also suitable for wall mounting. Use two screws for fixing it to the wall. Drill two holes 72 mm apart and leave the screws protruding 4 mm from the wall. Now place the charging station over the screws and push down slightly.

batteries are

discharged.

72mm

Page 49

- Operation -

3 Operation

3.1 Display indicators

Indication of the set volume.

Indication of the channel set from 1 to 8

Indication of battery capacity.

Keypad lock is activated

Transmit/receive appears when transmitting appears when receiving. The symbol also appears when someone is transmitting on the same channel but is using a different CTCSS code. These signals can not then be heard. This symbol appears when the battery saving mode is switched on. Display of the CTCSS code from 01 to 38. If – is displayed, the CTCSS function is switched off.

This symbol appears when the button tones are switched off. The stopwatch function is switched on.

The scan function is switched on. The VOX mode is switched on.

Page 50

- Operation -

3.2 Switching the radios on and off

To switch on the radio, hold the On/Off button pressed until a signal tone sounds. The display will be illuminated for some seconds and all the symbols will be shown in the display. After this the display will show the currently selected channel.

To switch the radio off, hold the On/Off button until a signal tone sounds.

3.3 Volume control

The volume of the built-in loudspeaker can be displayed in 16 volume steps using the

shown in the display.

and buttons on the right. The volume set will be

3.4 Channel selection

The radios have 8 different transmission channels, which are released by the European Committee for Radio Communications as " Private Mobile Radio" channels, known as PMR for short.

In order to be able to speak between two radios, both units must be set to the same channel.

1. Press the MODE button once. The CHAN indicator will flash in the

display.

2. Select the required channel using the

3. Confirm the selection with the talk button on the left-hand side.

pressed once more

and buttons.

Page 51

- Operation -

3.4.1 Changing the call code (CTCSS)

Normally, all calls on the selected channel are sent to all radios that are in receiving range. You may therefore also hear calls that are not intended for you when other people are using radios on the same channel in the vicinity. In order to prevent this, it is possible to define a call code. Check between yourselves which code has been selected.

1. Press the MODE button twice. The CODE indicator and the current call code will flash in the display.

2. A new code between 01 and 38 can now be selected using the and

buttons. If the code -- is selected, all calls will be made on

the selected channel.

3. Confirm the selection with the talk button on the left-hand side.

Radio 1

Radio 2

Note: The selected channel and the call code must correspond for you to be able to talk to one another.

3.5 Calling another subscriber

When you want to talk to other subscribers, proceed as follows: The two radios must be switched on and set to the same channel and to the same call code.

Press the small call button once. A ringing tone will sound on the called unit for two seconds. Now wait until the person called answers. To speak yourself, press the talk button. Hold the unit about 5 cm from your mouth and speak in a normal voice. When you have finished, release the talk button. The person you are speaking to will hear a brief noise when you release the call button. This will indicate to the other party that you have finished speaking and are waiting for a reply.

Page 52

- Operation -

However, in spite of this, we recommend that you finish your message with the word "End" so that the person you are calling knows exactly when he can reply. The volume of the incoming call signal depends on your volume setting.

16 volume levels can be set using the

Note: While you are holding the talk button, you will not be able to hear any incoming calls. As is usual with radio units, only one of the two participants in the call can speak at any one time.

Therefore, always wait until you hear the signal tone before pressing the talk button again.

While you are pressing the TALK button, the the display. When you receive a call, the

display.

and buttons.

symbol will appear in

symbol will appear in the

3.6 Switching on VOX mode

In VOX mode, the radio will automatically start to transmit as soon as your voice or another noise is detected. It is not necessary to press the talk button. Transmission will always take place for 2 seconds, even when you speak for less than 2 seconds.

Three sensitivity levels from 1 to 3 can be set for VOX mode. With setting 1, even softer noises will be transmitted whereas, with setting 3, only loud signals will be sent. In setting 0, VOX mode is switched off (standard setting).

1. Press the MODE button five times. The VOX indicator will flash in the display.

2. Select the required sensitivity using the setting 0, VOX mode is switched off.

3. Confirm the selection with the TALK button on the left-hand side.

and buttons. In

Page 53

- Operation -

3.7 Keypad lock

In order to prevent settings from being changed unintentionally, you can switch on the keypad lock. To do this, press and hold the

button for

one second. The symbol will be locked. It will still be possible to use the talk button. While the talk button is being pressed, a call tone can be transmitted using the

button.

To turn the keypad lock off once more, press and hold the button again for one second. The symbol will disappear and the keypad lock will be deactivated.

Each time the radio is switched on afresh, the keypad lock is automatically switched off again.

will appear in the display and the keys

3.8 Range of the radios

The radios have a range of up to 3-5 km. This maximum range can be reduced under certain circumstances. You can achieve maximum range in open, flat conditions. If there are buildings or trees in the signal path then the range will be reduced. The range is even further reduced in hilly terrain.

Page 54

- Operation -

3.9 Increasing the maximum range

The radios are equipped with a so-called Auto-Squelch system, by means of which weak transmissions and undesirable noises are automatically filtered out during use. This Auto-Squelch system can be temporarily switched off in order to increase the range.

Press and hold the AUTO-SQUELCH button on the left-hand side. The automatic suppression will be switched off and it will now be possible for even very weak signals to be received. If the AUTO-SQUELCH button is kept pressed until a signal tone sounds, the Auto-Squelch will be switched off completely. To switch the Auto-Squelch on again, press the AUTO-SQUELCH button once more.

3.10 Automatic energy saving mode

The radios are designed with a power saving mode. If no transmissions take place within a certain time, the unit switches itself off automatically. The time can be set to 1, 2 or 3 hours. In setting 0, energy saving mode is switched off.

1. Press the MODE button seven times. The the display.

2. Select the required sensitivity using the Energy saving mode is switched off with the setting 0.

3. Confirm the selection with the talk button on the left-hand side.

The

indicator appears in the display when the energy saving mode

is switched on.

indicator will flash in

and buttons.

Page 55

- Operation -

3.11 Channel search (scan mode)

When channel search (scan) is switched on, all 8 channels are continuously polled until the radio finds a channel that is being used for speech. Even if other radios are speaking on one of the 38 call codes, the radio is found channel. If the call code should not agree with your settings, you must adjust these by hand.

1. Press the MODE button three times. The in the display.

2. Channel search is switched on with the off with the

3. Confirm the selection with the talk button on the left-hand side.

4. All channels will now be scanned one after the other. As soon as a channel is found that is currently in use, channel search will be interrupted for 2 seconds. Press the TALK button during this time if you want to keep the channel that has been found and exit the channel search. Channel search can be switched off at any time with the MODE button.

button.

indicator will flash

button and switched

3.12 Selecting a call tone

You can transmit a call tone to the other radios using the call button (see 3.5) when you want to begin a call. 10 different melodies are available.

1. Press the MODE button four times. The CA TONE indicator will flash in the display.

2. Select the required call tone between 1 and 10 using the

buttons.

3. Confirm the selection with the talk button on the left-hand side.

and

Page 56

- Operation -

3.13 Switching key tones on and off

Normally, a confirmation tone will sound each time a button on the radio is pressed. These confirmation tones can be switched off as follows.

1. Switch the radio off with the

2. To switch on again, hold the AUTO-SQUELCH button on the left

side pressed and press the show the

To switch on again, repeat steps 1 and 2.

indicator.

3.14 Using the radio as a stopwatch

Your radio can also be used as a stopwatch.

1. Press the MODE button six times. The the display and the stopwatch display will appear.

2. The stopwatch function is switched on with the switched off with the

3. Confirm the selection with the talk button on the left-hand side. When the stopwatch is switched on, the stopwatch display appears in hours, minutes and seconds.

Starting the stopwatch Press the START button. Resetting the display

Press STOP again while the stopwatch is stopped.

button.

button again. The display will

indicator will flash in

button and

button.

Stopping the stopwatch Press the STOP button Reading intermediate times

Press the START button while the stopwatch is running. Press the START button again to update the display once more.

Page 57

- Operation -

3.15 Connecting the headset

The radios can be used with an external microphone and earpiece, a so-called headset. In this way, you can keep your hands free for other activities.

You will find the connecting socket on the upper side underneath a cover. Open the cover on the upper side of the radio and insert the plug into the socket. The loudspeaker and microphone in the radio are switched off when the headset is in use.

Make sure that the microphone opening remains unobstructed.

When using the headset, we recommend that the keypad lock on the radio is activated so that no settings can be changed unintentionally.

Page 58

- Declaration of conformity -

4 Important information

4.1 Technical data

PMR channel frequencies (MHz):

Channel 1: 446.00625 Channel 5: 446.05625 Channel 2: 446.01875 Channel 6: 446.06875 Channel 3: 446.03125 Channel 7: 446.08125 Channel 4: 446.04375 Channel 8: 446.09375

38 CTCSS call frequencies:

Channel separation 12.5 kHz Battery packs 3,6V 600mAh Standby time with battery pack ca. 49 hours Mixed operation with battery pack ca. 18 hours Standby with three 1,5V AAA Batteries ca. 88 hours Mixed operation with three1.5V AAA Batterien ca. 29 hours

Technical data are subject to change without previous notice.

4.2 Care instructions

The surface of the case can be cleaned with a dry, soft and lint-free cloth. Never use cleaning agents, particularly aggressive solvents.

Never leave the unit in a damp or dusty place. Avoid proximity to sources of heat such as radiators and do not expose the unit to direct sunlight.

Page 59

- Declaration of conformity -

WE TELGO AG Of Route d'Englisberg 17

Declare under our own responsibility that the product

Model: SWITEL WT370 Description: Private Mobile Radio, frequency 446 MHz

Is in conformity with directives: 1999/5/EC R & TTE Directives

Compliance is achieved by conformity to the following: EN300296, EN300341, EN301489, EN60065:2002

Test report number: 17001533001, 14004570 001

AUTHORISED SIGNATORY:

Signature: ______________________ Name: Selim Dusi Position in the company: Managing Director Date of issue: 10.11.2003

A copy of this declaration will be retained for 10 years after cessation of production.

CH-1763 Granges Paccot

SUPPLIER: TELGO AG

Route d'Englisberg 17 CH-1763 Granges Paccot PRODUCT: SWITEL WT370

This product transmits in a non-EU-harmonised frequency

band (466.00625 – 446.09375 MHz distribute on 8 channels) and may thus only be used within those countries that permit usage of such equipment.

Page 60

www.switel.com

switel WT370 Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
