Swiftech APOGEE XT MUTLI HDP 771 User Manual [en, es, fr]

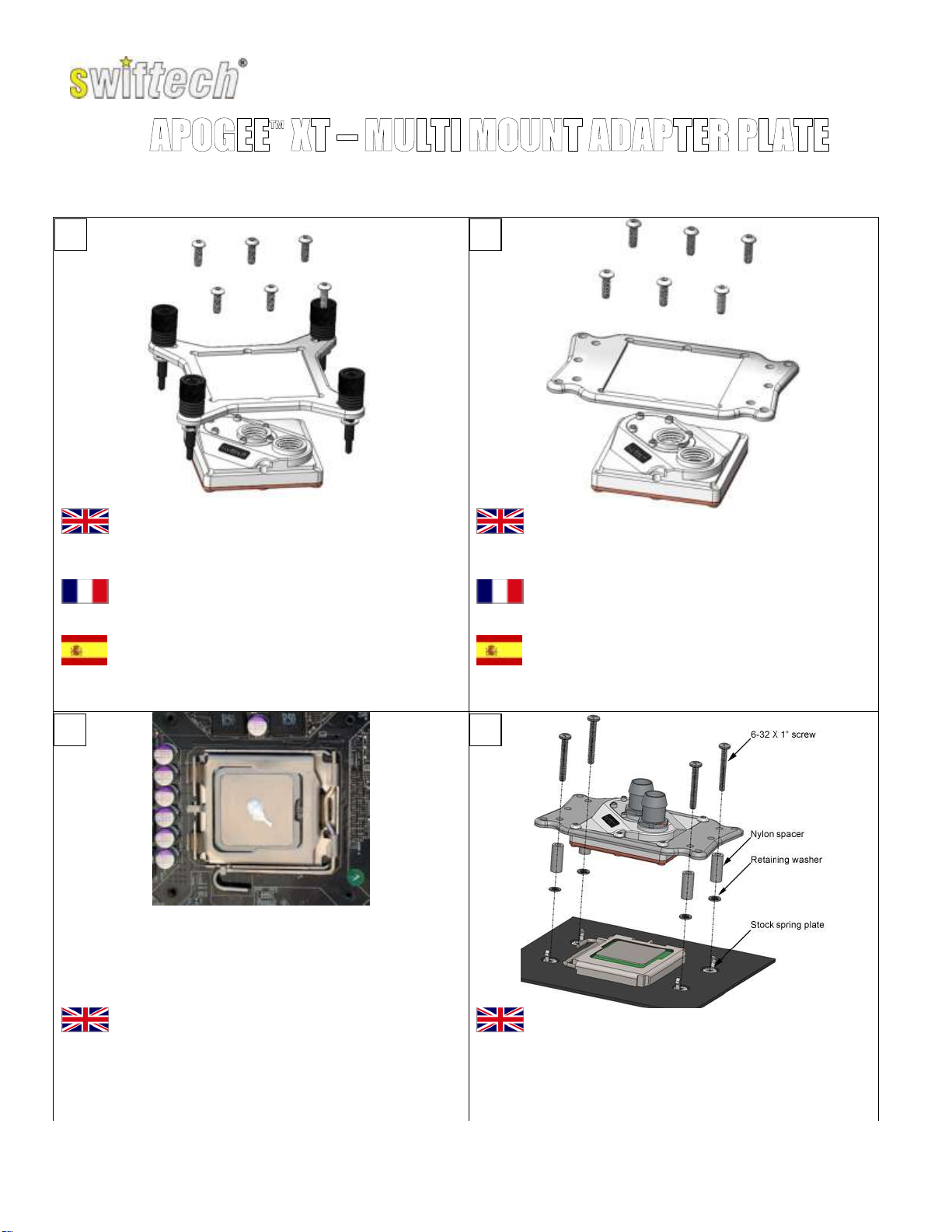

Remove the stock hold down-plate
Using the provided Hex key loosen all 6 body screws, and set aside the
plate with its mounting screw springs.

Install the Multi-mount hold-down plate
Using the provided Hex key fasten the plate to the block with all 6 body
screws

Démontez la plaque de rétention d’origine
Utilisez la clef Allen fournie pour dévisser les 6 vis come indiqué ci­dessus.

Remontez la plaque de rétention multiple

Utilisez la clef Allen fournie pour revisser les 6 vis come indiqué ci­dessus.

Desmonte la placa de retención de origen
Utilizando la llave proporcionada para desatornillar los 6 tornillos como
se indica arriba.

Remonte la placa de retención de origen
Utilizando la llave proporcionada para atornillar los 6 tornillos como se
indica arriba.

Prepare the CPU
Clean the CPU with a degreaser (preferably formulated for electronics)
then apply the supplied grease to the center of the CPU.

Installation
For this installation, you will be keeping the existing motherboard
spring back-plate. Insert the 6-32x1” Philips screws into the hold-down
plate holes that line up with the motherboard mounting holes, then slip
the nylon spacers into the screws, and finally thread in the nylon
retaining washers that conveniently hold the screw/spacer assembly
altogether; you now have an assembly with four “posts”. Place the

1 2 4

3

APOGEE™ XT – MULTI MOUNT ADAPTER PLATE

INTEL 771 INSTALLATION GUIDE – GUIDE D’INSTALATION – GUÍA DE INSTALACIÓN

Copyright Swiftech 2009 – All rights reserved – Last revision date: 12-29-09 – One or more Patents Pending - Rouchon Industries, Inc., dba Swiftech® –151 West Victoria

Street, Long Beach, CA 90805 – Tel. [phone] - Toll free (US) 888-857-9438 – Fax [phone] - E Mail: [e-mail] – URL: http://www.swiftech.com -

Information subject to change without notice

waterblock on the CPU, and simply fasten the screws gradually and in
a cross pattern until the screws bottom out.

Préparez le microprocesseur

Nettoyez le CPU avec un dégraissant (de préférence spécialement
conçu pour les composants électroniques), puis appliquez la pâte
thermique fournie au centre du CPU.

Installation

Pour cette installation, vous conserverez la plaque arrière de renfort de
la carte mère. Insérez les 4 vis dans chacun des trous de la plaque de
rétention qui correspondent aux trous de montage de la carte mère.
Enfilez ensuite les entretoises nylon sur les vis, et finalement vissez les
rondelles de nylon qui retiennent le tout. Vous avez à présent un
assemblage doté de 4 pieds. Déposez le waterblock sur le processeur,
et simplement serrez les 4 vis en croix et graduellement jusqu’elles
arrivent à fond.

Prepare el microprocesador
Limpie el CPU con un desengrasante (preferentemente especialmente
diseñado para los componentes electrónicos), y aplique la pasta
térmica incluida en el kit en el centro del CPU.

Instalación
Para esta instalación, conservar la placa posterior de refuerzo de la
placa base. Inserte los 4 tornillos en cada uno de los agujeros de la
placa de retención que corresponden a los agujeros de montaje de la
placa base. Introduzca a continuación las riostras de nilón en los
tornillos, finalmente coloque las arandelas de nilón que retienen todo
el conjunto. Tienen ahora un montaje dotado con 4 pies. Deposite el
waterblock sobre el procesador, y tornillos simplemente aprietan los 4
en cruz y poco a poco hasta llegar al tope.

Install the tubing

The coolant inlet is identified by a detachable plate. It is factory
installed in its optimum position but can also be rotated 180° to allow
the installation of large compression fittings (G ¼ standard thread).
Some thermal and hydraulic performance degradation is inevitable
when the plate is rotated.

Finally, fasten the tubing to the inlet and outlet fittings with the provided
hose-clamps. The installation is now complete!

Installez les tuyaux

L’entrée du liquide de refroidissement est identifiée par une plaque

démontable. Celle-ci est installée d’origine dans sa position optimale,
mais elle peut aussi être retournée de 180° afin de permettre
l’installation d’embouts anti-twist de gros diamètre (pas de vis standard
G ¼). Une légère dégradation de la performance thermique et
hydraulique est inévitable lorsque la plaque est retournée.

Finalement, attachez les tuyaux en utilisant les colliers de serrage
fournis à cet effet. L’installation est à présent terminée !

Instale los tubos

La entrada del líquido de refrigeración está identificada por una placa
desmontable. Esta placa está instalada de origen en su posición
óptima, pero se puede pivotar también en un 180° para dar la
posibilidad de instalar conteras anti-twist con un grande diámetro
(diferente de los tornillos estándares G ¼). Una leve degradación de
las prestaciones térmicas e hidráulicas es inevitable cuando se da la
vuelta a la placa.

Por último, ate los tubos utilizando los clips correspondientes, incluidos
en el kit. ¡La instalación está terminada!
