Nederlandse versie
FRONT SURROUND CENTER / BASS BACK
SP E A K E R S
5.1
7.1
2.1
HEADPHONES LINE-IN
SC016 Sweex 7.1 externe USB-geluidskaart
Introductie
• Stel de Sweex 7.1 externe USB-geluidskaart niet bloot aan extreme temperaturen. Plaats het apparaat niet in direct
zonlicht of in de buurt van verwarmingselementen.
• Gebruik de Sweex 7.1 externe USB-geluidskaart niet in extreem vochtige of stoffige omgevingen.
• Bescherm het apparaat tegen sterke schokken of vallen – dit kan schade veroorzaken aan de interne elektronica.
• Probeer nooit om het apparaat zelf te openen, er zijn geen bruikbare onderdelen in de kaart. Het openen van het
apparaat zorgt er bovendien voor dat de garantie vervalt.
Inhoud van de verpakking
In dit pakket treft u het volgende aan:
• 7.1 USB-geluidskaart
• USB A – B kabel (100 cm)
• Een CD met software, drivers en deze handleiding
Als u erachter komt dat er een onderdeel uit de verpakking mist dan kunt u het pakket terugbrengen naar het
verkooppunt waar u het product heeft gekocht
Verbindingen
Op de geluidskaart treft u de volgende verbindingen aan:
Voorkant:
Headphones Sluit uw koptelefoons aan op deze uitgang
Line-IN Deze ingang is bedoeld voor het opnemen van stereo 'line-level' bronnen
Front Sluit uw 2.0 of 2.1 luidsprekers aan op deze uitgang. In surround sound configuraties, sluit u de
vóórspeakers aan op deze uitgang.
Surround In 5.1 speakerconfiguraties, sluit u de achter-speakers aan op deze uitgang. Voor 7.1 sluit u de zij-
speakers aan op deze uitgang.
20
Nederlandse versie
R L
STEREO
MONO
2 1
Center / Bass Voor 5.1 en 7.1 opstellingen, sluit u het centrum/baskanaal aan op deze uitgang.
Back In 7.1 speakerconfiguraties, sluit u de achter-speakers aan op deze uitgang. Deze uitgang is niet
Achterkant:
geschikt voor 5.1!
S/PDIF IN U kunt een S/PDIF-bron aansluiten op deze ingang voor opnemen. Let wel: het is niet mogelijk om
de geluidskaart als ontvanger te gebruiken. U kunt uw DVD-speler, Xbox® of ander apparaat niet
aansluiten op de kaart om het geluid af te spelen op de luidsprekers.
S/PDIF OUT Dit is de S/PDIF-uitgang. Als deze ingeschakeld is ziet u hier een rood licht doorheen schijnen. Heeft
u problemen met het verkrijgen van 5.1 / 7.1 surround sound van de S/PDIF OUT, dan verwijzen
wij u naar het hoofdstuk 'probleemoplossingen' van deze handleiding.
USB Sluit de USB-poort van uw geluidskaart aan op uw computer met behulp van de meegeleverde kabel.
Bovenkant
Power LED Dit licht geeft aan dat de kaart stroom ontvangt van de computer.
Mic mute LED Dit licht geeft aan dat de microfooningangen op 'mute' (dempen) staan.
Volume up Druk op deze knop om het volume hoger te zetten
Volume down Druk op deze knop om te volume lager te zetten
Mic mute Deze knop dempt het geluid van de microfoon-ingangen
Vol mute Deze knop dempt het geluid van alle uitgangen
Zijkant
Mic 2 Dit is de secundaire microfoon-ingang, in stereo is deze gelinkt aan het linkerkanaal.
Mic 1 Dit is de primaire microfoon-ingang die gebruikt wordt voor mono-opname en het rechterkanaal in stereo.
21
Nederlandse versie

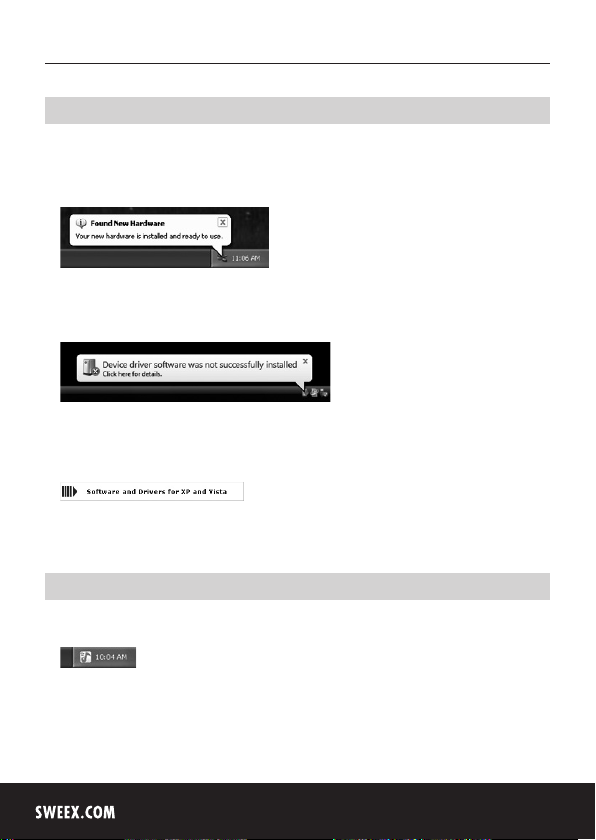

Software Installatie
Sluit de geluidskaart aan op een USB-poort op uw computer. Windows herkent het apparaat automatisch en geeft het
volgende bericht weer:
Windows XP
Let op: De kaart is nog niet klaar voor gebruik! U dient eerst de drivers en de software te installeren. De drivers en
software van Windows XP werken niet.
Vista
U kunt dit bericht zonder problemen negeren.
Plaats de Sweex CD-ROM in uw disk drive De CD-ROM zal automatisch starten. Klik op “Drivers and Software for XP and
Vista” (drivers en software voor XP en Vista) om te installatie te starten.
Volg de instructies op het scherm om de driver te installeren. Nadat de driver-installatie voltooid is, dient u uw computer
opnieuw op te starten.
Gebruik
Als de installatie geslaagd is dan zult u na het herstarten het volgende zien:
Een “USB Multi-Channel Audio Device” (USB-multikanaal geluidsapparaat)-icoon in het systeemveld rechtsonder op uw scherm.
Dubbelklik op dit icoon voor het starten van de software om de geluidskaart te configureren.
22
Windows XP
Windows Vista
Nederlandse versie
De geluidskaart zal zijn instellingen automatisch aanpassen aan de luidsprekers die u aangesloten heeft (koptelefoons
/ 2.0 or 2.1 / 5.1 / 7.1), in de meeste gevallen hoeft u zelfs geen enkele instellingen aan te passen. Als u merkt
dat de kaart niet alle luidsprekers detecteert, dan kunt u de “Analog Output” (analoge uitgang) aanpassen naar het
handmatig selecteren van het juiste aantal luidsprekers.
23
Nederlandse versie
Let op:
In Windows Vista, dient u tevens de “System Input” (systeemingang) aan te passen aan het aantal luidsprekers dat u
heeft. In Windows XP kan dit gedaan worden via Start – Configuratiescherm – Geluiden en audioapparaten – Verander
het luidsprekervolume – Geavanceerd
Deïnstalleren
De software kan gedeïnstalleerd worden via “Add or remove Programs” (programma's toevoegen of verwijderen ) in het
Windows XP configuratiescherm, of het “Programs” icoon in het configuratiescherm van Vista
Probleemoplossing:
• Ik heb 5.1 of 7.1 luidsprekers en mijn centrum/baskanalen werken niet of geven een
verdraaid geluid.
> In dit geval kan het zijn dat de centrum / baskanalen verwisseld zijn. Om dit te verhelpen opent u de software van
de geluidskaart. U ziet een klein icoontje:
naast uw luidsprekerinstellingen in het Analoge Uitgangsgedeelte. klik hierop, controleer het “Swap center / bass
output” (verwissel centrum / basuitgang) kruis dit aan en klik op OK.
• Ik kan niet meer dan 2 kanalen afspelen over de S/PDIF-uitgang
> S/PDIF ondersteunt niet meer dan 2 kanalen voor normale ongecomprimeerde audio. Dit is geen beperking van de
geluidskaart, maar die van S/PDIF zelf. Het is desondanks mogelijk om reeds gecomprimeerde 5.1 / 7.1 audio
van een DVD af te spelen via de S/PDIF-uitgang. Om dit mogelijk te maken: zoek naar “S/PDIF Passthrough” in de
software-instellingen van uw DVD speler en schakel dit in.
• Mijn geluid hapert
> Dit kan voorkomen als er niet voldoende USB-bandbreedte beschikbaar is voor de geluidskaart. Probeer het aan te
sluiten op een andere USB-poort, of door middel van een USB 2.0 hub. Ook kunt u proberen om de verbinding van
andere USB-apparaten te verbreken.
24
Nederlandse versie
Garantie
• Voor dit Sweex product geldt een garantie van drie jaar die ingaat op de datum van aankoop.
• In het geval van een defect behoort u het product te retourneren naar uw verkoper inclusief een beschrijving van het
defect, aankoopbewijs en alle accessoires.
• De garantie vervalt in het geval van geopende producten, fysieke beschadiging, verkeerd gebruik van het product,
aanpassingen, reparatie door ongeautoriseerde personen en ander gebruik dan waar het product voor bedoeld is.
• Wij geven geen garantie of ondersteuning op meegeleverde software, oplaadbare batterijen en batterijen. De garantie
kan alleen plaatsvinden op het verkooppunt waar het product gekocht is.
Alle merknamen en bijhorende rechten in deze handleiding zijn en blijven eigendom van de rechtmatige eigenaar.
