Suomenkielinen versio
FRONT SURROUND CENTER / BASS BACK
SP E A K E R S
5.1
7.1
2.1
HEADPHONES LINE-IN
SC016 Sweex 7.1 ulkoinen USB-äänikortti
Alkulause
• Älä altista ulkoista Sweex 7.1 USB-äänikorttia äärilämpötiloille. Älä aseta laitetta suoraan auringonvaloon tai
lämmityselementtien lähelle.
• Älä käytä ulkoista Sweex 7.1 USB-äänikorttia erittäin kosteissa tai pölyisissä ympäristöissä.
• Suojaa laite kovilta iskuilta tai putoamisilta - ne voivat vaurioittaa laitteen sisäistä elektroniikkaa.
• Älä koskaan yritä avata laitetta itse, sen sisällä ei ole huollettavia osia. Laitteen avaus aiheuttaa takuun
mitätöitymisen.
Pakkauksen sisältö
Pakkaus sisältää seuraavat osat:
• 7.1 USB-äänikortti
• USB A – B kaapeli (100 cm)
• CD, jossa on ohjelmisto, ajurit ja tämä käyttöopas
Jos pakkauksen sisältö on puutteellinen, palauta pakkaus myyntipisteeseen, josta sen hankit.

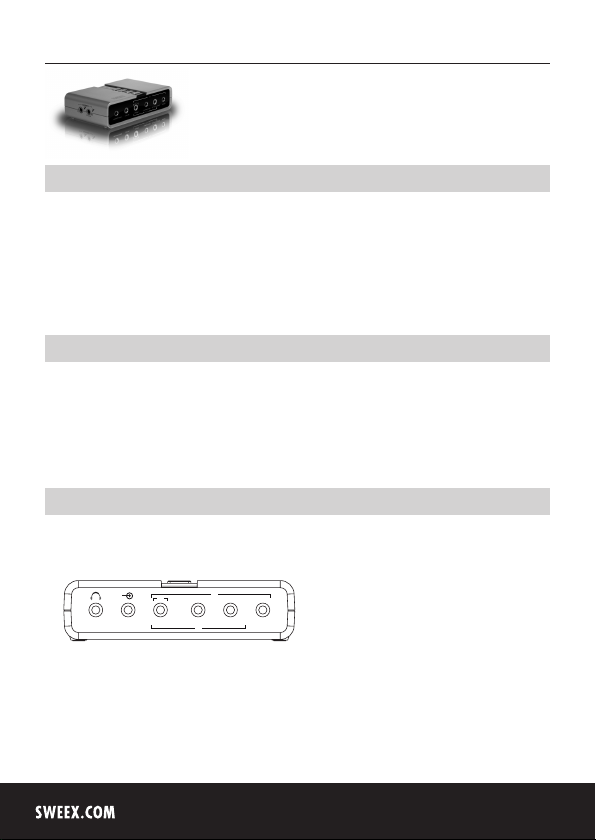

Liitännät
Äänikortissa on seuraavat liitännät:
Etuosa:
Headphones Liitä kuulokkeet tähän lähtöön.
Line-IN Tämä tulo on äänittämistä varten silloin, kun äänitys tapahtuu stereojohtoisista lähteistä.
Front Liitä 2.0 tai 2.1 -kaiutinsetti tähän lähtöön. Surround-ääni konfiguroinneissa etukaiuttimet tulee
liittää tähän lähtöön.
Surround 5.1 kaiuttimien konfiguroinneissa takakaiuttimet tulee liittää tähän lähtöön. Konfiguroinnissa 7.1
tulee sivukaiuttimet liittää tähän lähtöön.
Center / Bass Konfiguroinneissa 5.1 ja 7.1 tulee keskus/bassokanava liittää tähän lähtöön.
74
Suomenkielinen versio
R L
STEREO
MONO
2 1
Back 7.1 konfiguroinneissa takakaiuttimet tulee liittää tähän lähtöön. Lähtöä ei käytetä konfiguroinnissa 5.1!

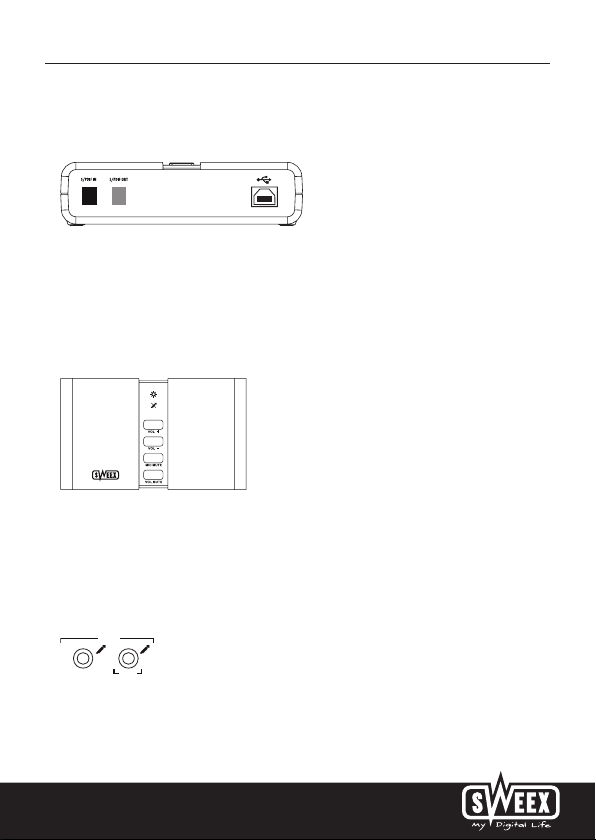

Takaosa:
S/PDIF IN Voit liittää S/PDIF-lähteen tähän tuloon nauhoitusta varten. Huomaa, että äänikorttia ei voida käyttää
vastaanottimena. DVD-soitinta, Xbox® -konsolia tai muita laitteita ei voida liittää korttiin eikä niiden
ääntä voida tuottaa kaiuttimissa.
S/PDIF OUT Tämä on S/PDIF-lähtö, käytön aikana palaa punainen valo. Jos konfigurointien 5.1 / 7.1 Surround-
ääni ei toimi lähtöä S/PDIF OUT käyttäen, katso tämän oppaan vianmääritysosiota.
USB Liitä äänikortin USB-portti tietokoneeseen pakkauksen johtoa käyttäen.
Yläosa:
Virran LED-merkkivalo Merkkivalo osoittaa, että kortti saa virtaa tietokoneesta.
Äänettömän tilan LED-merkkivalo Merkkivalo osoittaa, että mikrofonin tulojen ääni on poistettu.
Äänenvoimakkuus ylös Paina painiketta lisätäksesi äänenvoimakkuutta.
Äänenvoimakkuus alas Paina painiketta laskeaksesi äänenvoimakkuutta.
Äänetön microfoni Painikkeella poistetaan/palautetaan ääni mikrofonin tuloihin.
Äänetön Painikkeella poistetaan/palautetaan ääni lähtöihin.
Sivu:
Mic 2 Toissijainen mikrofonin tulo, stereossa se on vasen kanava.
Mic 1 Ensisijainen mikrofonin tulo, käytetään mononauhoitukseen ja oikea kanava stereossa.
75
