Easy Setup Guide
DVR4-2500
A
C
Remote
Control
DVR4-2500 Unit
Power Adapter
Back of TV
INPUT
Easy Set Up Components
BNC to RCA Cable
Cable
DVR Power
Adapter
Cameras and Accessories Optional

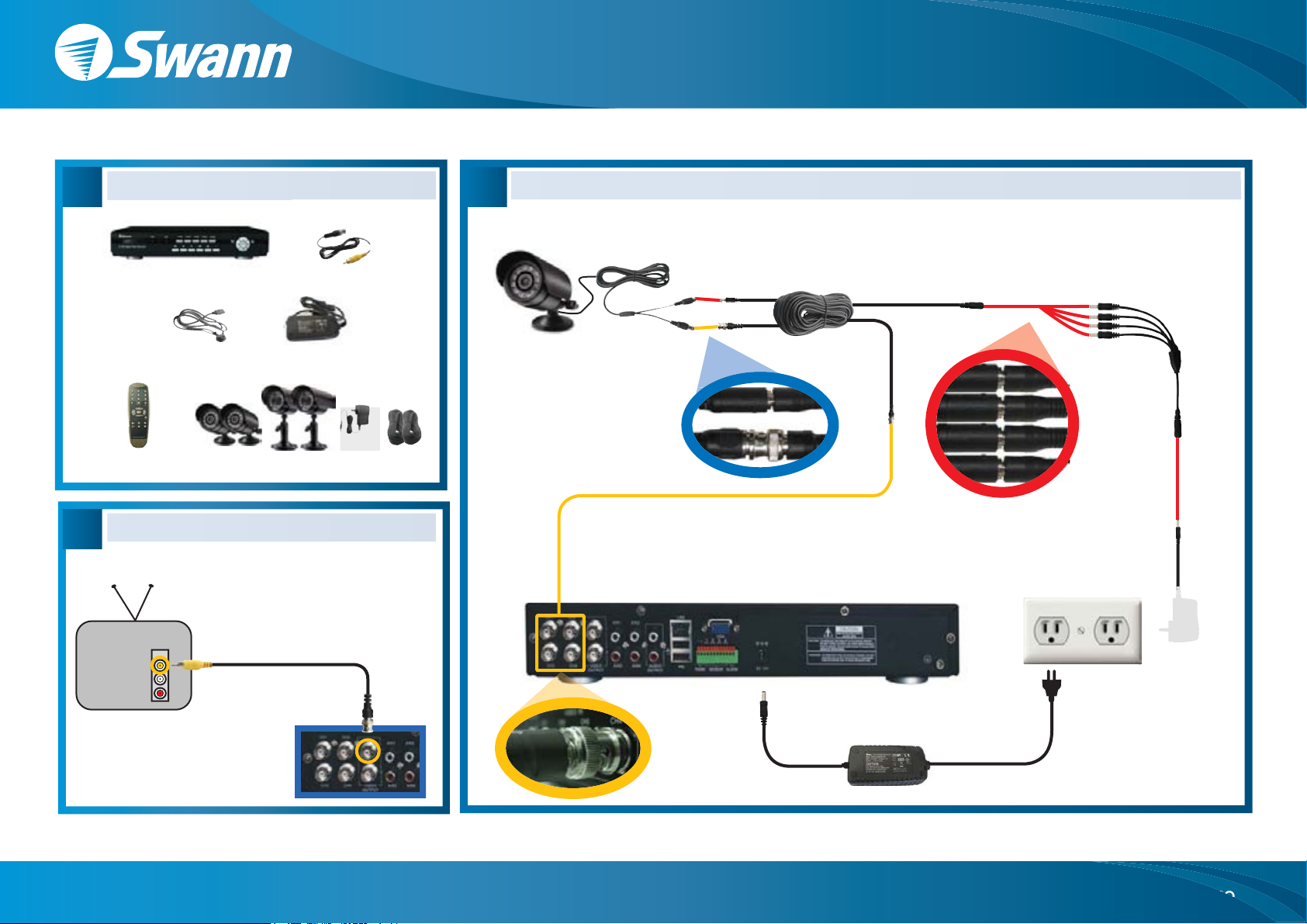

Connecting the DVR to TV
Connect the RCA end of the
RCA to BNC cable to the
1
back of the TV INPUT
socket
Connect the BNC plug end
of the cable to the top
2
VIDEO INPUT socket on
the back of the DVR
B
Cameras Optional
Connect the camera cable’s BNC
socket & DC socket to the BNC
1
plug & DC plug on the extension cable.
Connect the other end of the BNC plug of the extension cable to the
camera connections on the back of the DVR.
2
Camera Connections
Connect the DC power sockets on the extension
cables to the power splitter’s DC plugs.
3
Connect the power
splitter’s DC socket
4
to the DC plug on
the power supply.
Tune your TV to the
correct INPUT - this is
3
sometimes labelled A/V,
input, source, L1, L2, etc.
- consult TV manual for details
Back of DVR
Plug in the DVR and
camera power adapter to
5
power outlets.
SR342-2DV-50010-090709
