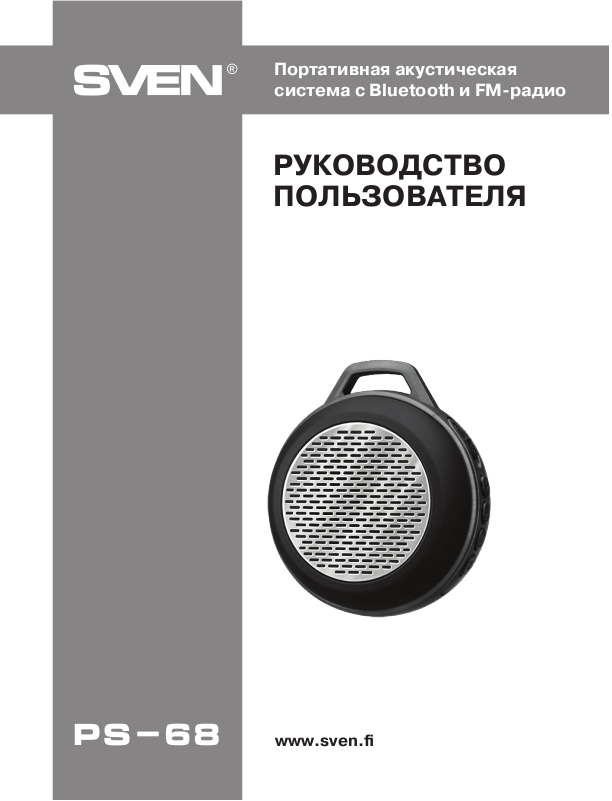

РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Портативная акустическая
система с Bluetooth и FM-радио
PS-68
2
RUS

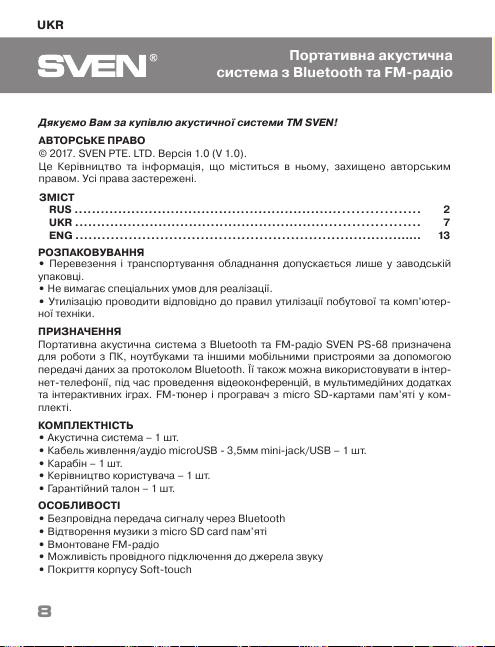

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским
правом. Все права защищены.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Перевозка и транспортировка оборудования допускается только в заводской
упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Портативная акустическая система с Bluetooth и FM-радио SVEN PS-68 пред-
назначена для работы с ПК, ноутбуками и прочими мобильными устройствами
посредством передачи данных по протоколу Bluetooth. Ее можно также исполь-
зовать в интернет-телефонии, при проведении видеоконференций, в мульти-
медийных приложениях и интерактивных играх. Имеется встроеный FM-тюнер и
проигрыватель с micro SD карт памяти.
КОМПЛЕКТНОСТЬ
• Акустическая система – 1 шт.
• Кабель питания/аудио microUSB - 3,5мм mini-jack/USB – 1 шт.
• Карабин – 1 шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.
ОСОБЕННОСТИ
• Беспроводная передача сигнала по Bluetooth
• Воспроизведение музыки с micro SD card памяти
• Встроенное FM-радио
• Возможность проводного подключения к источнику звука
• Покрытие корпуса Soft-touch
СОДЕРЖАНИЕ
RUS ..............................................................................
UKR ..............................................................................
ENG ..............................................................................
2
7
13
Портативная акустическая
система с Bluetooth и FM-радио
b
RUS
3
Руководство пользователя

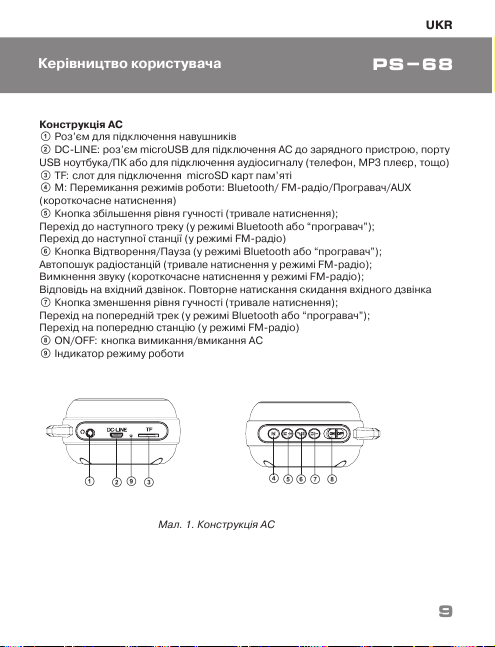

Устройство АС
a Разъем для подключения наушников
b DC-LINE: разъем microUSB для подключения АС к зарядному устройству,
порту USB ноутбука/ПК или к для подключения аудиосигнала (телефон, MP3
плеер и т.п.)
c TF: cлот для подключения microSD карт памяти
d M: Переключение режимов работы: Bluetooth/Радио /Проигрыватель/AUX
(короткое нажатие)�
e Кнопка увеличения уровня громкости (длительное нажатие);
Переход на следующий трек (в режиме проигрывателя и Bluetooth);
Переход на следующую станцию (в режиме FM-радио)
f Кнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
Ответ на входящий вызов. Повторное нажатие сброс входящего вызова
g Кнопка уменьшения уровня громкости (длительное нажатие);
Переход на предыдущий трек (в режиме проигрывателя и Bluetooth);
Переход на предыдущую станцию (в режиме FM-радио)
h ON/OFF: кнопка включения/выключения АС
i Индикатор режима работы

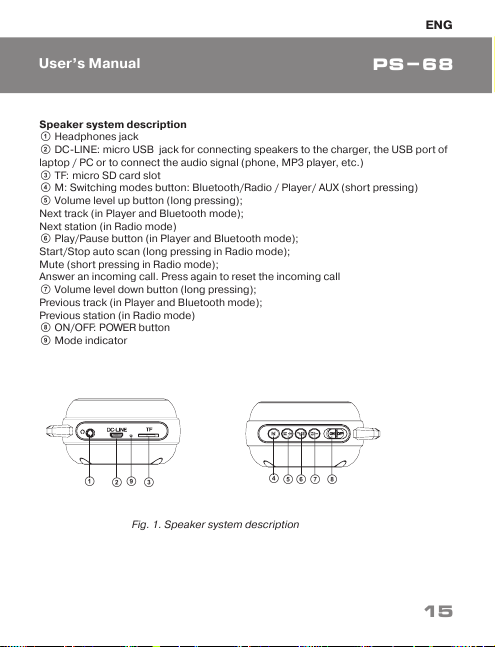

Рис. 1. Конструкция АС
PS-68
a
c
e
d
f
h
g
i

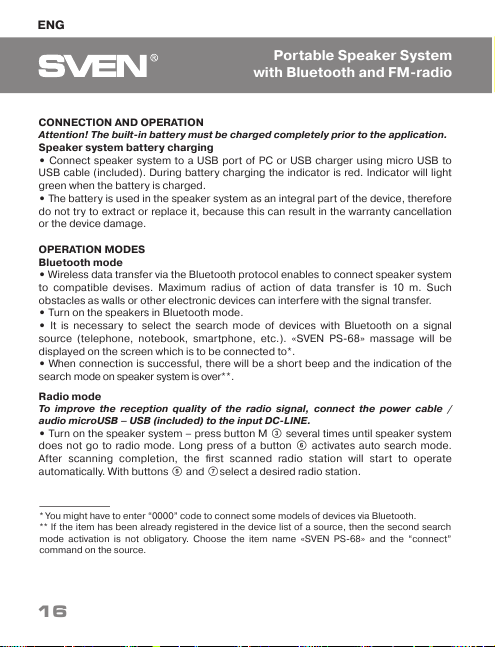

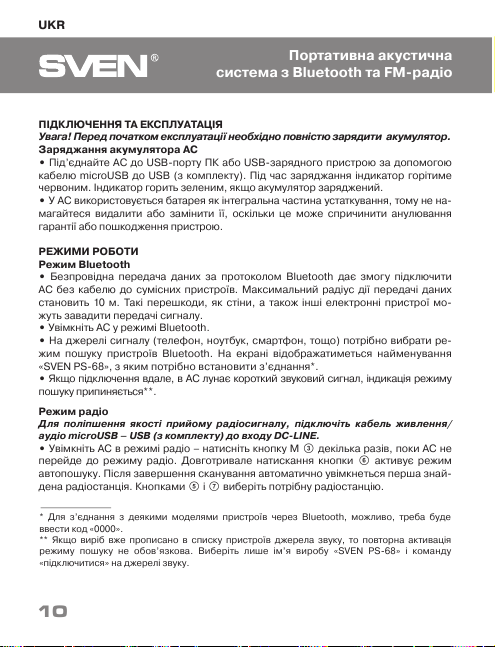

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.
Зарядка аккумулятора АС
• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью
кабеля microUSB к USB (из комплекта). При зарядке индикатор горит кр асным
цветом. Индикатор горит зел еным, ес ли аккуму лятор за ряжен.
• В АС используется аккумулятор в качестве интегральной части оборудования,
поэтому не пытайтесь удалить его или заменить, так как это может привести к ан-
нулированию гарантии или к повреждению самого устройства.
РЕЖИМЫ РАБОТЫ
Режим Bluetooth
• Беспроводная передача данных по протоколу Bluetooth позволяет подключить
АС без проводов к совместимым устройствам. Максимальный радиус действия
передачи данных составляет 10 м. Такие препятствия, как стены, а также другие
электронные устройства могут мешать передаче сигнала.
• Включите АС в режим Bluetooth.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать
режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN
PS-68», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика-
ция режима поиска прекращается**.
Режим радио
Для улучшения качества приема радиосигнала, подк лючите кабель питания/
аудио microUSB – USB (из комплекта) к входу DC-LINE.
• Вк лючите АС в режимe радио – нажмите кнопку М c несколько раз, пока АС
не перейдет в режим радио. Долговременное нажатие кнопки f активирует
режим автопоиска. После завершения сканирования автоматически вк лючится
первая найденная радиостанция. Кнопками e и g выберите нужную радио-
станцию.
RUS
4
Портативная акустическая
система с Bluetooth и FM-радио
* Для соединени я с некоторыми моделями устройств по Bluet ooth, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-68» и команду «под-
ключиться» на источнике сигнала.
5
RUS
Руководство пользователя
Режим проигрывателя
Внимание! Файловая система носи теля micro SD – FAT32. Ма ксимальный
объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.
• При установке micro SD-носителя в соответствующий слот при включенной АС,
воспроизвед ение начнётся автоматически. С помощью кнопки f переклю-
чаются режимы Воспроизведение/Пауза. Кнопками e (предыдущий трек) и g
(cледующий трек) можно управлять треками.
Использование в проводном режиме (AUX)
• Подключите кабель microUSB – 3,5 мм mini-jack (из комплекта) к входу DC-LINE,
а разъем 3,5 мм к источнику сигнала.

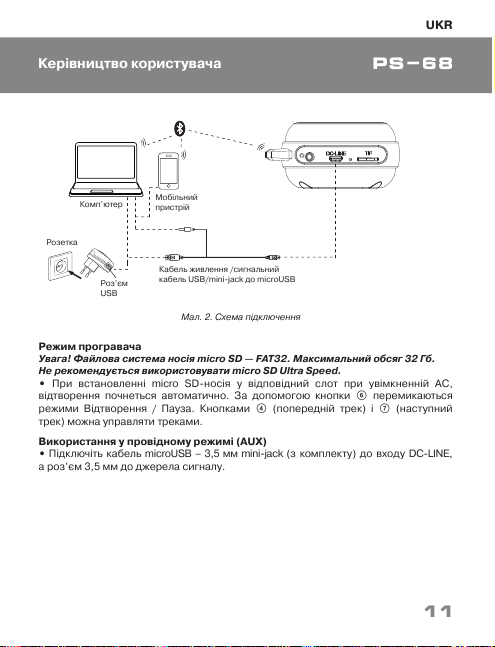

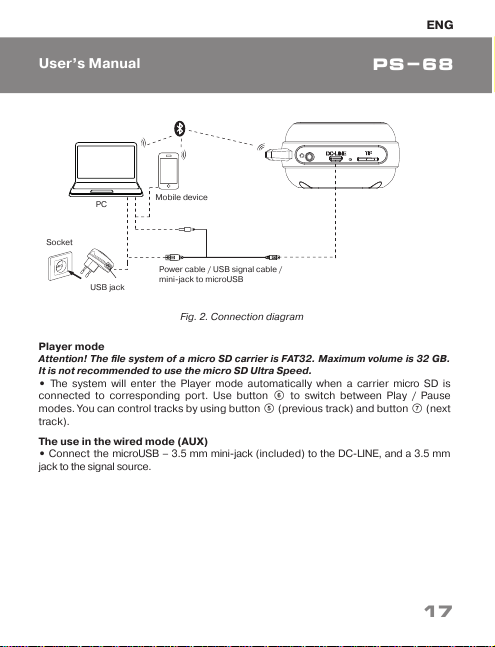

Рис. 2. Схема подключения
Разъем
USB
Розетка
Мобильное
устройство
Компьютер
PS-68
Кабель питания /сигнальный
кабель USB/mini-jack к microUSB

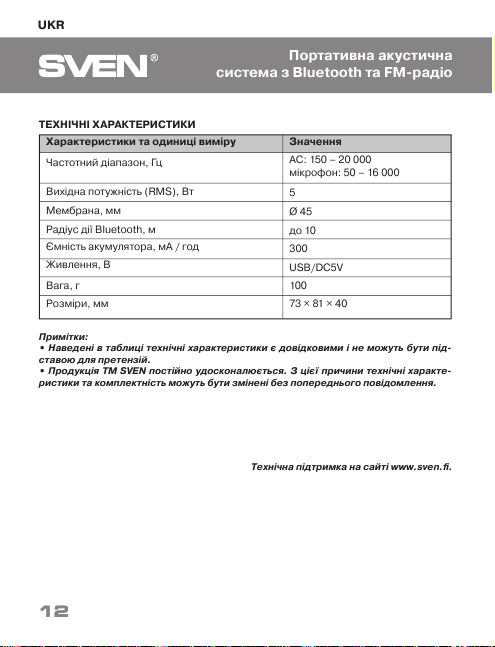

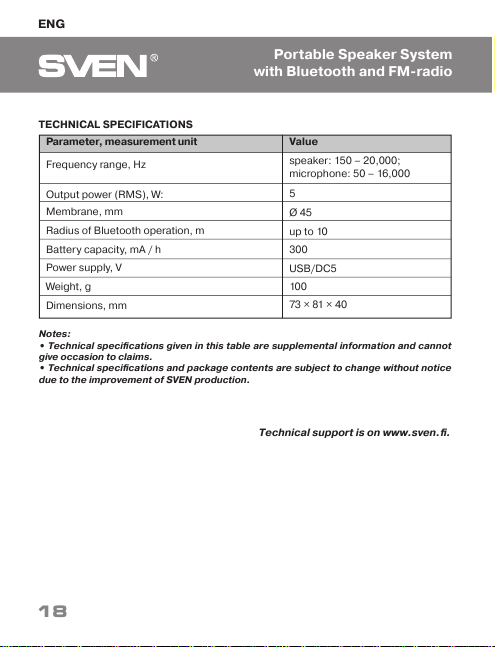

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут
служить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические
характеристики и комплектность могут быть изменены без предварительного уве-
домления.
Техническая поддержка на сайтe www.sven.fi.
RUS
6
Портативная акустическая
система с Bluetooth и FM-радио
Характеристики и ед. измерения
Частотный диапазон, Гц
Выходная мощность (RMS), Вт
Мембрана, мм
Радиус действия Bluetooth, м
Ёмкость аккумулятора, мА/ч
Питание, B
Вес, г
Размеры, мм
Значение
АС: 150 – 20 000
микрофон: 50 – 16 000
5
Ø 45
до 10
300
USB/DC5V
100
73 × 81 × 40
