Портативная акустическая система с Bluetooth и FM-радио

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

PS-490 PS-500 PS-550

www.sven.ﬁ

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

СОДЕРЖАНИЕ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 7

ENG .........................................................................................................12

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-490, PS-500, PS-550 предназначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, для распознавания речи и обучения иностранным языкам. Имеется микрофонный вход с функцией эхо, встроенный FM-тюнер и проигрыватель с USB-ﬂash и micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Ремень для переноски – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Эффектная разноцветная подсветка (у модели PS-500 и PS-550)

• Возможность управления переключением треков

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с USB-ﬂash и карт памяти micro SD

• Встроенный эквалайзер

• Микрофонный вход с функцией эхо

• Встроенное FM-радио

• LED дисплей

Техническая поддержка размещена на сайте www.sven.ﬁ.

Здесь же Вы сможете найти обновленную версию данного Руководства.

PS-490

Руководство пользователя

PS-500 PS-550

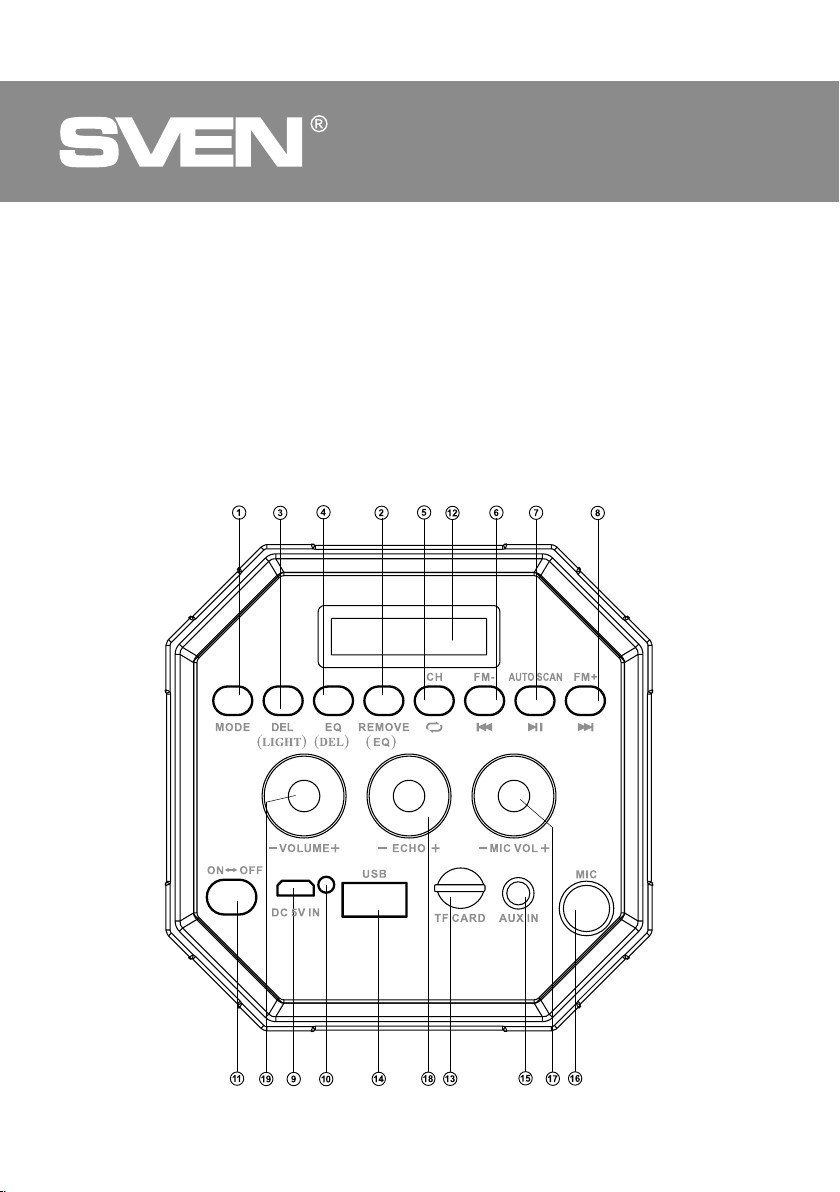

Устройство АС

a MODE: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN (короткое нажатие); включение/выключение служебных сигналов (длительное нажатие в режиме Bluetooth)

Для PS-490:

b REMOVE: разрыв Bluetooth соединения и переход в режим поиска c DEL: удаление FM-станции (длительное нажатие в режиме Радио) d EQ: кнопка включения режима эквалайзера

Для PS-500 и PS-550:

b EQ: кнопка включения режима эквалайзера c LIGHT: переключения режимов подсветки (короткое нажатие);

включение/выключение подсветки (длительное нажатие) d DEL: удаление FM-станции (длительное нажатие в режиме Радио)

Рис.1.

e CH/ : кнопка выбора режима переключения между станциями или частотой (в режиме FM-радио); кнопка выбора режимa повтора (в режиме Проигрывателя):

ONE – повтор текущего трека; RAND – воспроизведение треков в случайном порядке;

ALL – воспроизведение всех треков в последовательном порядке f FM-/ : переход на предыдущий трек (короткое нажатие в режиме Проигрывателя и Bluetooth); Навигация по треку (длительное нажатие в режиме Проигрывателя); Переход на предыдущую станцию/частоту (в режиме FM-радио) g AUTO SCAN/ : кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth); Автопоиск радиостанций (длительное нажатие в режиме FM-радио); Выключение звука (короткое нажатие в режиме FM-радио и LINE IN) h FM+/ : переход на следующий трек (короткое нажатие в режиме Проигрывателя и Bluetooth); Навигация по треку (длительное нажатие в режиме Проигрывателя); Переход на следующую станцию/частоту (в режиме FM-радио) i DC 5V IN: разъем micro USB для подключения АС к зарядному устройству, порту USB ноутбука/ПК

j Индикатор k ON/OFF: кнопка включения/выключения АС l Дисплей m TF CARD: разъем для подключения micro SD n USB: разъем для подключения USB-ﬂash o AUX IN: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер, т.п.) p MIC: 6.3mm jack разъем для подключения микрофона q MIC VOL +/-: ручка регулировки уровня громкости микрофона r ECHO +/-: ручка регулировки уровня эха микрофона s VOLUME: ручка регулировки уровня громкости АС

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью кабеля micro USB к USB (из комплекта). При зарядке индикатор j горит красным цветом. Индикатор j гаснет, если аккумулятор заряжен.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.

Руководство пользователя

PS-490 PS-500 PS-550

Компьютер

Розетка

• Включите АС в режим Bluetooth – нажмите кнопку МODE a несколько раз, пока на дисплее не отобразится надпись «bt».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-490, SVEN PS-500, SVEN PS-550», с которым необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.

* Для соединения с некоторыми моделями устройств по Bluetooth, возможно, потребуется ввести код «0000». ** Если изделие уже авторизовано в списке устройств источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN PS-490, SVEN PS-500, SVEN PS-550» и команду «подключиться» на источнике сигнала.

Режим Радио

Внимание! Для улучшения качества приема радиосигнала, подключите кабель 3,5 мм mini-jack (из комплекта) к входу AUX IN

• Включите АС в режимe радио – нажмите кнопку МODE a несколько раз, пока на дисплее не отобразится частота радиостанции. Долговременное нажатие кнопки g активирует режим автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками f и h выберите нужную радиостанцию.

Разъем

USB

Мобильное устройство

Cигнальный кабель mini-jack к mini-jack

Кабель питания

USB к micro USB

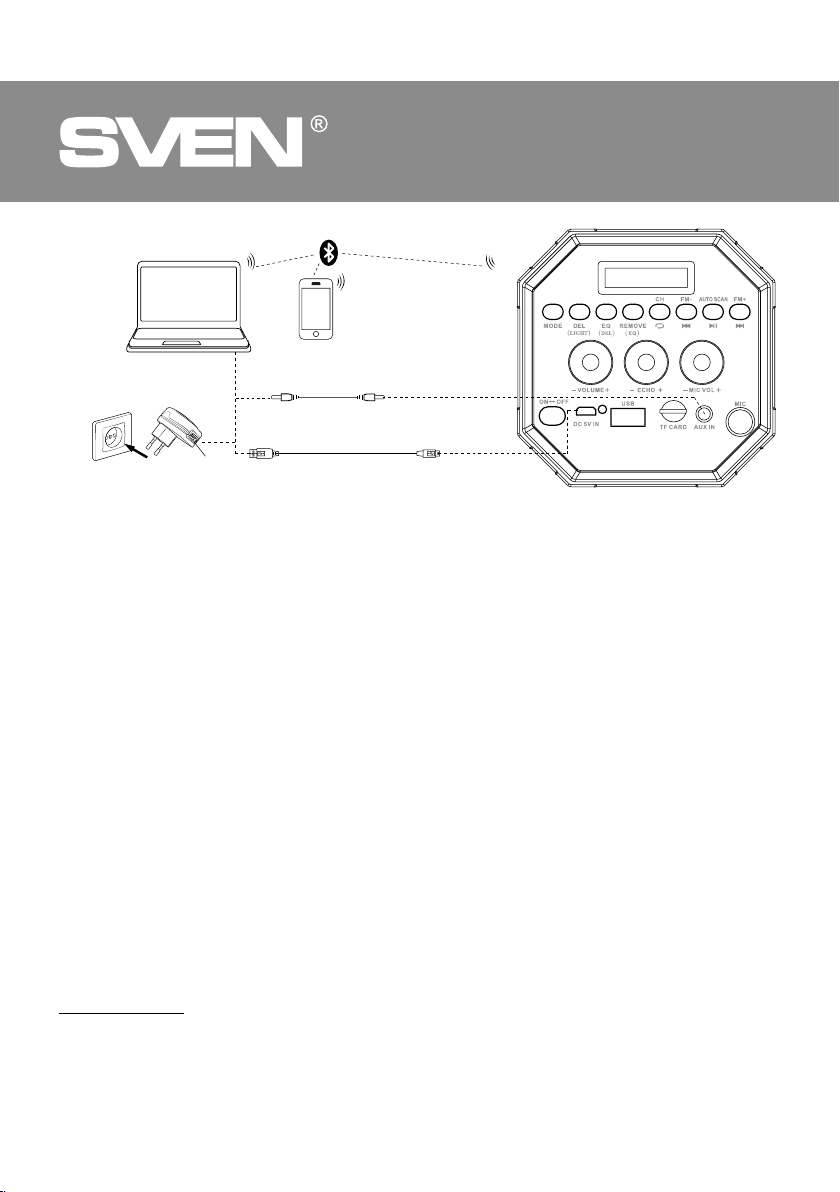

Рис. 2. Схема подключения

Режим Проигрывателя

Внимание! Файловая система носителя micro SD – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

• При установке USB-ﬂash или micro SD-носителя в соответствующий слот при включенной АС, воспроизведение начнётся автоматически. С помощью кнопки g переключаются режимы Воспроизведение/Пауза. Кнопками f (предыдущий трек) и h (cледующий трек) можно управлять треками.
