РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ

Портативная акустическая
система с Bluetooth и FM-радио

PS-430

2

RUS

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Р уководство и с одержащаяся в нем инфо рмация защищены авторским
правом. Все права защищены.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не оста-

лись какие-либо принадлежности. Проверьте устройство на предмет повреждений.
Если изделие повреждено при транспортировке, обратитесь в фирму, осуществля-
ющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилиз ировать в соответств ии с правила ми утилизаци и бытовой и ко мпьютерной

техники .

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-430 предназна-
чена д ля работы с ПК, ноутбуками и прочими мобильными устройствами посредст-
вом передачи данных по протоколу Bluetooth. Ее можно также использовать в интер-
нет-телефонии, при проведении видеоконфере нций, в мультимедийных приложе-
ниях и ин терактивных игра х. Имеется встроеный FM-тюне р и проигрыватель с
USB-flash и micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Ремень для переноски – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Глубокий бас благодаря пассивному излучателю

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с USB-flash и карт памяти micro SD

СОДЕРЖАНИЕ

RUS ......................................................................................

UKR ......................................................................................

ENG .......................................................................................

2
7

12

Портативная акустическая

система с Bluetooth и FM-радио

3

RUS

Руководство пользователя

PS-430

• Встроенное FM-радио

• LED дисплей

• Защита от воды (IPx5)
Устройство АС

a M: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN
(короткое нажатие);
включение/выключение служебных сигналов (длительное нажатие в режиме Bluetooth)

b EQ: кнопка включения режима эквалайзера
c -: кнопка уменьшения уровня громкости
d +: кнопка увеличения уровня громкости
e /CH: кнопка выбора режима переключения между станциями или частотой (в

режиме FM-радио);
кнопка выбора режимa повтора (в режиме Проигрывателя):
ONE – повтор текущего трека;
RAND – воспроизведение треков в случайном порядке;
ALL – воспроизведение всех треков в последовательном порядке
f Переход на предыдущий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на предыдущую станцию/частоту (в режиме FM-радио)
g Кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
h Переход на следующий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на следующую станцию/частоту (в режиме FM-радио)

i MIC: микрофон
j Дисплей
k Индикатор
l DC 5V: разъем micro USB для подключения АС к зарядному устройству, порту USB

ноутбука/ПК

m ON/OFF: кнопка включения/выключения АС
n USB: разъем для подключения USB-flash
o TF CARD: разъем для подключения micro SD
p AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер и т.п.)

Рис. 1. Конструкция АС

MIC

a

b

c d e f g h

i

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью ка-

беля micro USB к USB (из комплекта). При зарядке индикатор k горит красным цве-
том. Инди катор k гаснет, если аккумулятор заряжен.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэ-
тому не пы тайтесь удалить его или замен ить, так как это может привести к аннули-
рованию гарантии или к повреждению самого устройства.

RUS

4

Портативная акустическая

система с Bluetooth и FM-радио

j

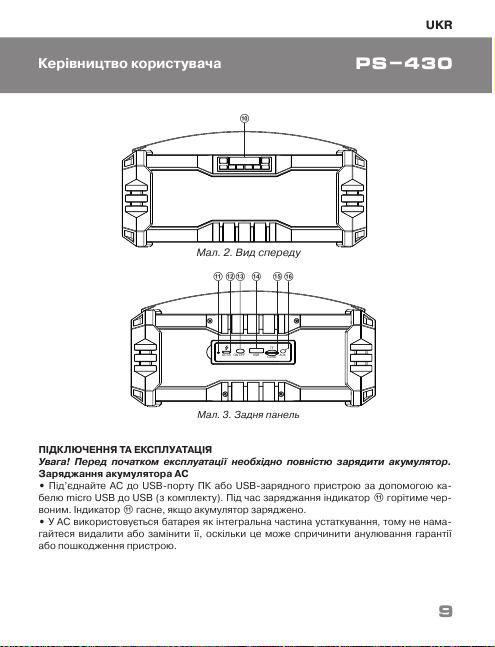

Рис. 2. Вид спереди

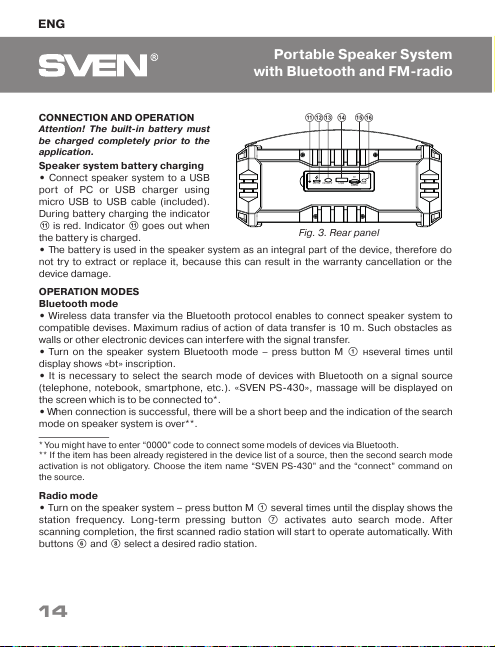

Рис. 3. Задняя панель

klm n op

DC 5V ON OFF

USB

AUX

TF

CARD

5

PS-430

RUS

Руководство пользователя

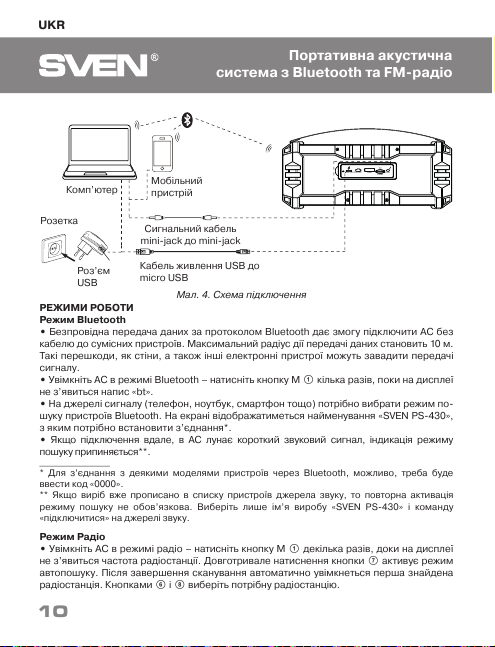

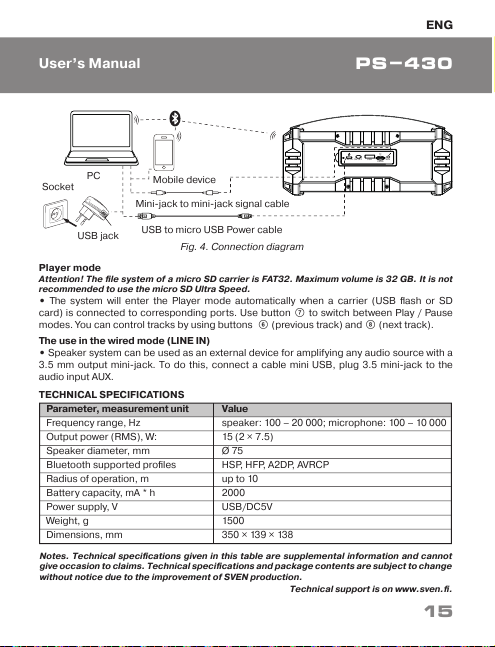

Рис. 4. Схема подключения

Разъем

USB

Розетка

Мобильное
устройство

Кабель питания USB
к micro USB

Компьютер

Cигнальный кабель
mini-jack к mini-jack

РЕЖИМЫ РАБОТЫ
Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС

без проводов к совместимым устройствам. Максимальный радиус действия передачи
данных составляет 10 м. Такие препятствия, как стены, а также другие электронные ус-
тройства могут мешать передаче сигнала.

• Включите АС в режим Bluetooth – нажмите кнопку М a несколько раз, пока на
дисплее не отобразится надпись «bt».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим
поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-430»,
с которым необходимо установить соединение*.

• При удачном подк лючении в АС раздаётся короткий звуковой сигнал, индикация
режима поиска прекращается**.

* Для соедин ения с некоторыми моделями устройств по Bluetoo th, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-430» и команду «под-
ключиться» на источнике сигнала.
