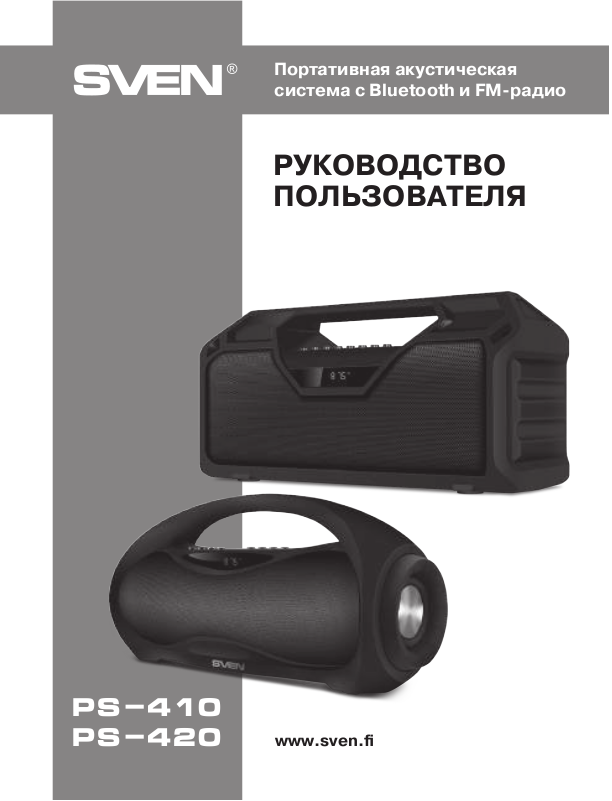

РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ

Портативная акустическая
система с Bluetooth и FM-радио

PS-410
PS-420

2

RUS

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Р уководство и с одержащаяся в нем инфо рмация защищены авторским
правом. Все права защищены.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не оста-

лись какие-либо принадлежности. Проверьте устройство на предмет повреждений.
Если изделие повреждено при транспортировке, обратитесь в фирму, осуществля-
ющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизи ровать в соотве тствии с прави лами утилиза ции бытовой и компьютерной

техники .

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-410/SVEN PS-420
предназначена д ля работы с ПК, ноутбуками и прочими мобильными устройствами
посредством передачи данных по протоколу Bluetooth. Ее можно также использовать
в интернет-телефонии, при проведении видеоконференций, в мультимедийных при-
ложениях и интерактивных играх, для распознавания речи и обучения иностранным
языкам. Имеется встроеный FM-тюнер и проигрыватель с USB-flash и micro SD-карт
памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Возможность управления переключением треков

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с USB-flash и карт памяти micro SD

СОДЕРЖАНИЕ

RUS ......................................................................................

UKR ......................................................................................

ENG .......................................................................................

2

7

13

Портативная акустическая

система с Bluetooth и FM-радио

3

RUS

Руководство пользователя

• Встроенное FM-радио

• LED дисплей

• Радиус действия – до 10 метров

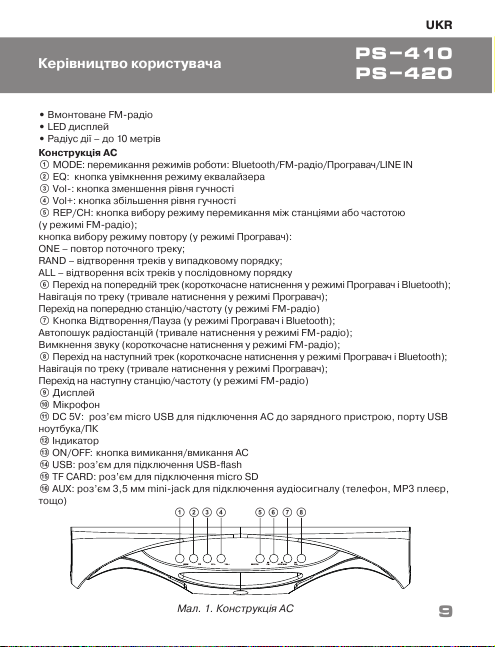

Устройство АС

a MODE: переключение режимов работы: Bluetooth/FM-радио/Проигрыватель/LINE IN
b EQ: кнопка включения режима эквалайзера
c Vol-: кнопка уменьшения уровня громкости
d Vol+: кнопка увеличения уровня громкости
e REP/CH: кнопка выбора режима переключения между станциями или частотой (в

режиме FM-радио);
кнопка выбора режимa повтора (в режиме Проигрывателя):
ONE – повтор текущего трека;
RAND – воспроизведение треков в случайном порядке;
ALL – воспроизведение всех треков в последовательном порядке
f Переход на предыдущий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на предыдущую станцию/частоту (в режиме FM-радио)
g Кнопка Воспроизведение/Пауза (в режиме Проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
h Переход на следующий трек (короткое нажатие в режиме Проигрывателя и Bluetooth);
Навигация по треку (длительное нажатие в режиме Проигрывателя);
Переход на следующую станцию/частоту (в режиме FM-радио)

i Дисплей
j Микрофон
k DC 5V: разъем micro USB для подключения АС к зарядному устройству, порту USB

ноутбука/ПК

l Индикатор
m ON/OFF: кнопка включения/выключения АС
n USB: разъем для подключения USB-flash
o TF CARD: разъем для подключения micro SD
p AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер и т.п.)

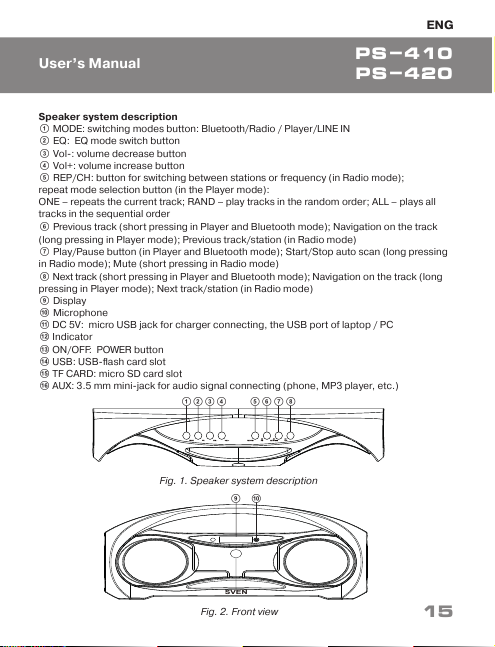

Рис. 1. Конструкция АС

a

bc d ef hg

PS-410
PS-420

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью ка-

беля micro USB к USB (из комплекта). При зарядке индикатор l горит красным цве-
том. Инди катор l гаснет, если аккумулятор заряжен.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэ-
тому не пы тайтесь удалить его или замен ить, так как это может привести к аннули-
рованию гарантии или к повреждению самого устройства.

RUS

4

Портативная акустическая

система с Bluetooth и FM-радио

ji

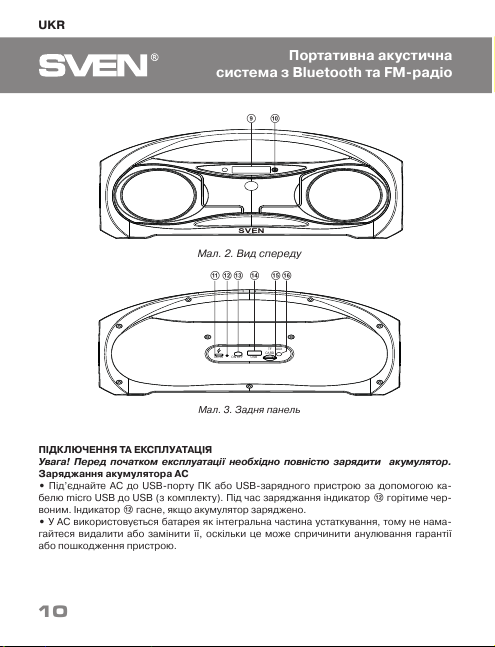

Рис. 2. Вид спереди

SVEN

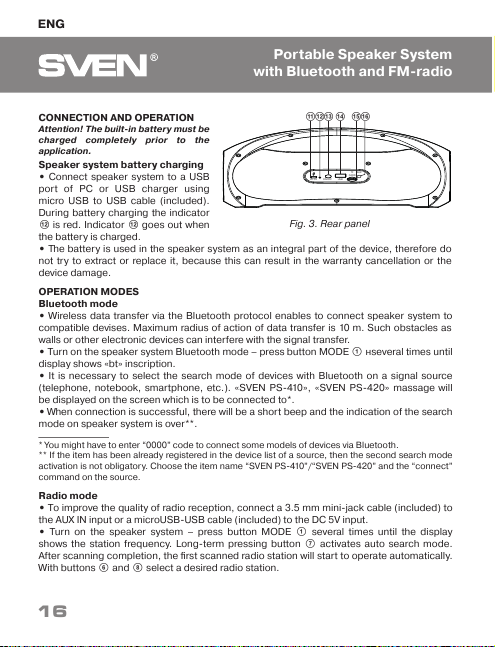

Рис. 3. Задняя панель

klm n op

DC 5V ON OFF USB

AUXTF

CARD

5

RUS

Руководство пользователя

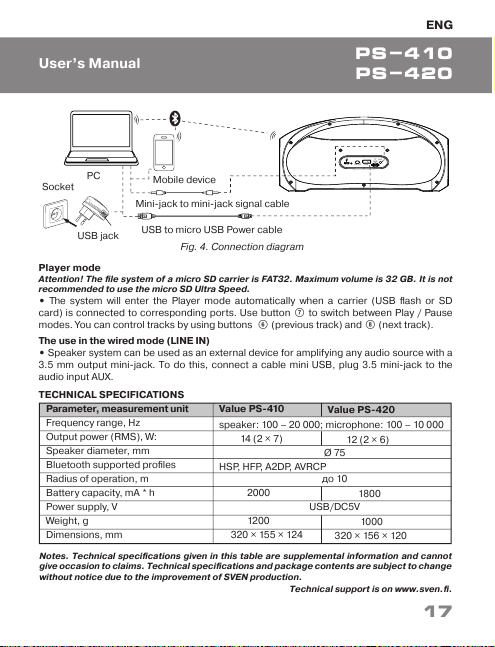

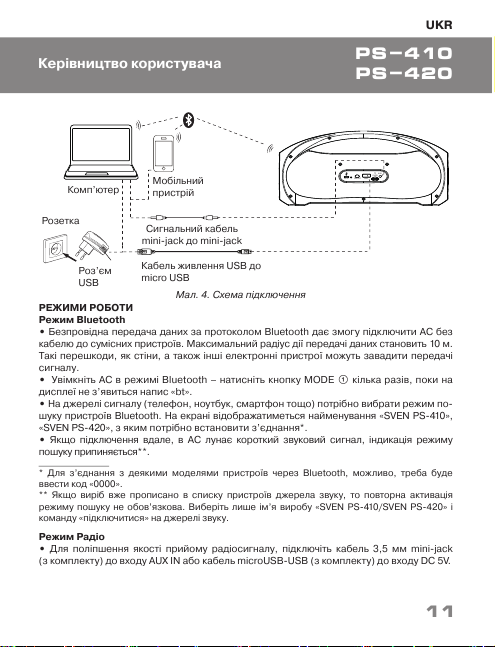

Рис. 4. Схема подключения

Разъем

USB

Розетка

Мобильное
устройство

Кабель питания USB
к micro USB

Компьютер

Cигнальный кабель
mini-jack к mini-jack

РЕЖИМЫ РАБОТЫ
Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить АС

без проводов к совместимым устройствам. Максимальный радиус действия передачи
данных составляет 10 м. Такие препятствия, как стены, а также другие электронные ус-
тройства могут мешать передаче сигнала.

• Включите АС в режим Bluetooth – нажмите кнопку МODE a несколько раз, пока на
дисплее не отобразится надпись «bt».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим
поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-410»,
«SVEN PS-420», с которым необходимо установить соединение*.

• При удачном подк лючении в АС раздаётся короткий звуковой сигнал, индикация
режима поиска прекращается**.

* Для соедин ения с некоторыми моделями устройств по Bluetoo th, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано в списке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-410», «SVEN PS-420» и
команду «подключиться» на источнике сигнала.

DC 5V

ON OFF

USB

AUX

TF

CARD

PS-410
PS-420

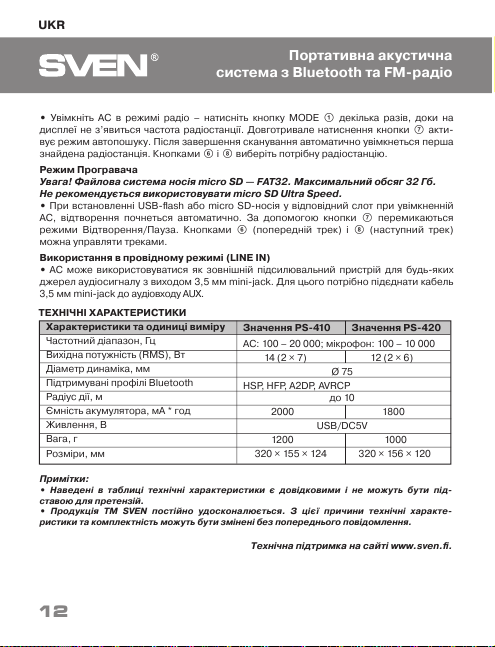

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведом-
ления.

Техническая поддержка на сайтe www.sven.fi.

RUS

6

Портативная акустическая

система с Bluetooth и FM-радио

Характеристики и ед. измерения

Частотный диапазон, Гц
Выходная мощность (RMS), Вт
Диаметр динамикa, мм
Поддерживаемые профили Bluetooth
Радиус действия, м
Ёмкость аккумулятора, мА * ч
Питание, B
Вес, г
Размеры, мм

Значение PS-410

АС: 100 – 20 000; микрофон: 100 – 10 000
14 (2 × 7)

Ø 75

HSP, HFP, A2DP, AVRCP

до 10

2000

USB/DC5V

1200

320 × 155 × 124

Режим Радио

• Для улучшения качества приема радиосигнала, подключите кабель 3,5 мм mini-jack

(из комплекта) к входу AUX IN или кабель microUSB-USB (из комплекта) к входу DC 5V.

• Включите АС в режимe радио – нажмите кнопку МODE a несколько раз, пока на
дисплее не отобразится частота радиостанции. Долговременное нажатие кнопки g
активирует режим автопои ска. Посл е заверше ния скани рования а втоматически
включится перв ая найденная радиостанция. К нопками f и h выберите нужную
радиостанцию.

Режим Проигрывателя

Внимание! Файловая система носителя micro SD – FAT32. Максимальный объем 32 Гб.
Не рекомендуется использовать micro SD Ultra Speed.

• При установке US B-flash или mi cro SD-носителя в соответствующий слот при
включенной АС, воспроизведение начнётся автоматически. С помощью кнопки g
переключаются режимы Воспроизведение/Пауза. Кнопками f (предыдущий трек)
и h (cледующий трек) можно управлять треками.

Использование в проводном режиме (LINE IN)

• АС может использоваться как внешнее усилительное устройство для любых источ-

ников аудиосигнала с выходом 3,5 мм mini-jack. Для этого нужно подключить кабель
3,5 mini-jack к аудиовходу AUX.

Значение PS-420

12 (2 × 6)

1800

1000

320 × 156 × 120
