РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Портативная акустическая система с Bluetooth и FM-радио

PS-175 PS-185 PS-190

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

СОДЕРЖАНИЕ

RUS .....................................................................................

UKR .....................................................................................

ENG .......................................................................................

RUS

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не ос-

тались какие-либо принад лежности. Проверьте устройство на предмет повреж- дений. Если изделие повреждено при транспортировке, обратитесь в фирму, осу- ществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упа- ковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютер-

ной техники.

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-175/PS-185/ PS-190 предназнач ена для работы с ПК, ноутбукам и и прочими мобил ьными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, д ля распознавания речи и обучения иностранным языкам. Имеется встроеный FM-тюнер, и проигрыватель с USB ﬂash и microSD карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

Портативная акустическая

система с Bluetooth и FM-радио

RUS

Руководство пользователя

ОСОБЕННОСТИ

•

Беспроводная передача сигнала по Bluetooth

• Воспроизведение музыки с USB-ﬂash и microSD card памяти

• Встроенные часы и будильник

• Встроенное FM-радио

• LED-дисплей

• Ручка для переноски (только модель SVEN PS-185)

• Возможность проводного подключения к источнику звука

Устройство АС

a Кнопка Воспроизведение/Пауза (в режиме Bluetooth/проигрывателя); Автопоиск радиостанций (длительное нажатие в режиме FM-радио); Режим MUTE (короткое нажатие в режиме FM-радио/LINE); Кнопка приема/завершение вызова; Кнопка установки часов и будильника (длительное нажатие) b MODE: Переключение режимов работы (короткое нажатие): Часы/Дата/Будильник/Bluetooth/Проигрыватель/Радио/LINE/Sleep*; Выключение дисплея* (длительное нажатие) c Переход на предыдущий трек (в режиме Bluetooh/проигрывателя); Переход на предыдущую станцию (в режиме FM-радио); Настройка часов/будильника; Смена формата часов (12/24)

* - только модель SVEN PS-190

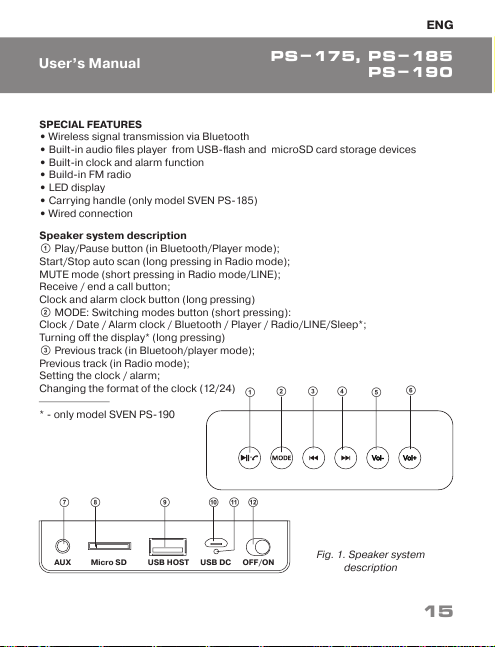

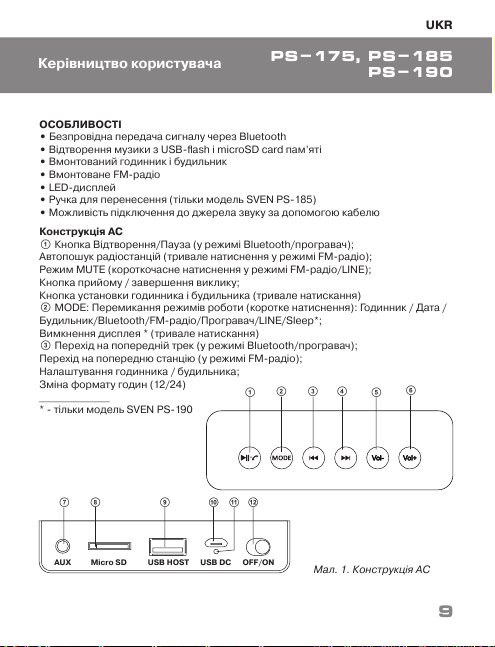

Рис. 1. Конструкция АС

PS-175, PS-185

PS-190

AUX

Micro SD

USB HOST

USB DC OFF/ON

d Переход на следующий трек (в режиме Bluetooh/проигрывателя); Переход на следующую станцию (в режиме FM-радио) Настройка часов/будильника; Смена формата часов (12/24)

e Vol-: Кнопка уменьшения уровня громкости f Vol+: Кнопка увеличения уровня громкости g AUX: Pазъём 3,5 мм mini-jack для подключе-

ния аудиосигнала (телефон, MP3 плеер и т.п.)

h Micro SD: Слот для подключения micro SD i USB HOST: Разъем для подключение USB ﬂash j USB DC: Pазъем micro USB для подключения АС

к зарядному устройству, порту USB ноутбука/ПК

k Индикатор l Кнопка включения/выключения АС m Дисплей (на лицевой панеле) n Микрофон (за дисплеем)

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью

кабеля micro USB к USB (из комплекта). При зарядке индикатор k горит кр ас- ным цветом. Если аккумулятор полностью заряжен, индикатор горит зеленым цветом.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к ан- нулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить

АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

n (за дисплеем)

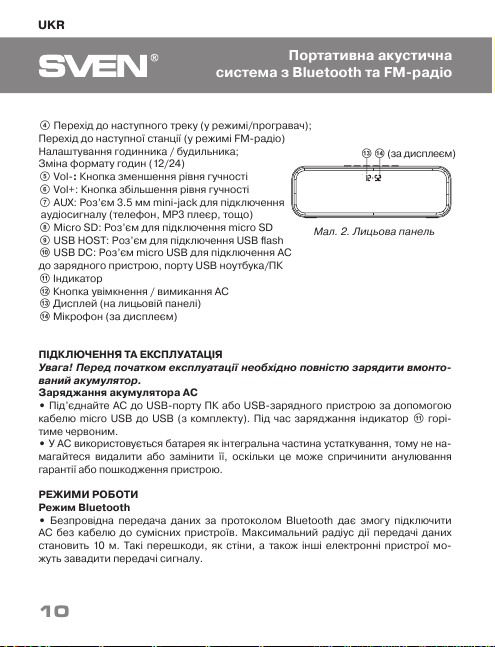

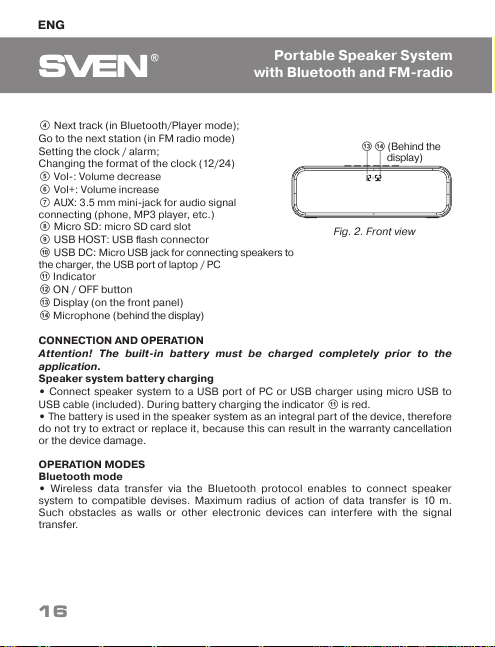

Рис. 2. Лицевая панель

AUX

Micro SD

USB HOST

USB DC OFF/ON

RUS

Руководство пользователя

• Вк лючите АС в режим Bluetooth – нажмите кнопку b несколько раз, пока на

дисплее не отобразится надпись «BLUE».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN

PS-175/PS-185/PS-190», с которым необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика- ция режима поиска прекращается**.

Режим радио

Для улучшения качества приема радиосигнала, подключите кабель USB-micro USB (из комлпекта) к входу

• Включите АС в режимe радио – нажмите кнопку b несколько раз, пока не включится режим радио. Долговременное нажатие кнопки a активирует ре- жим автопоиска. После зав ершения сканирования автоматически вкл ючится первая найденная радиостанция. Кнопками c и d выберите нужную радио- станцию.

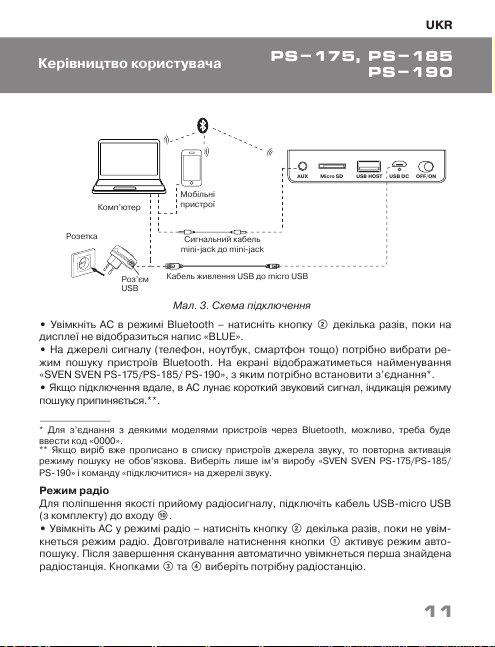

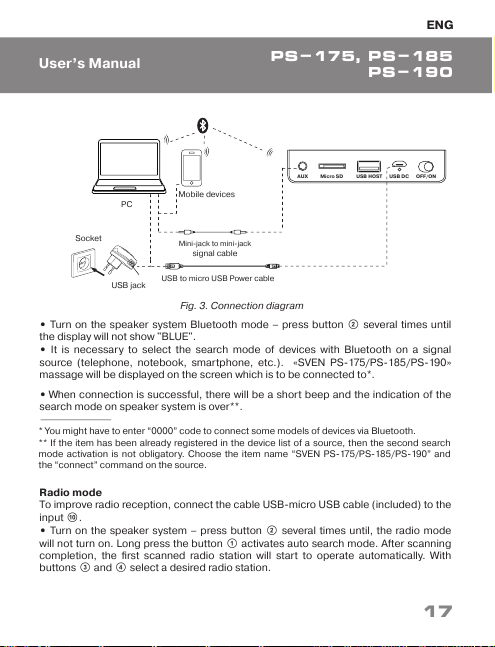

Рис. 3. Схема подключения

Разъем

USB

Розетка

Мобильные устройста

Кабель питания USB к micro USB

Компьютер

Cигнальный кабель mini-jack к mini-jack

PS-175, PS-185

PS-190

* Для соединени я с некоторыми моделями устройств по Bluet ooth, возможно, потре- буется ввести код «0000». ** Если изделие уже авторизовано в списке устройств источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN

PS-175/PS-185/PS-190»

и команду «подключиться» на источнике сигнала.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

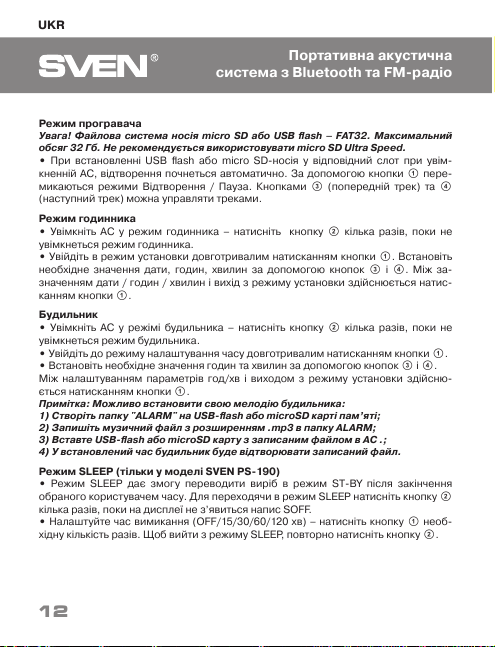

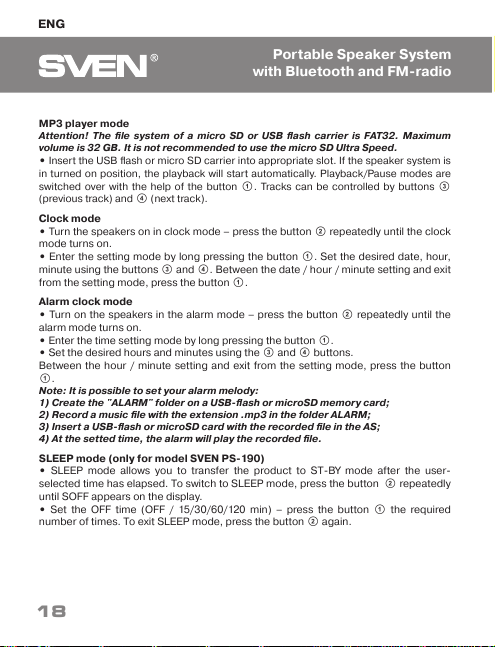

Режим проигрывателя

Внимание! Файло вая система носи теля micro SD или USB ﬂash – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

• При установке USB ﬂash или micro SD-носителя в соответствующий слот при включенной АС, воспроизведение начнётся автоматически. С помощью кнопки a переключаются режимы Воспроизведение/Пауза. Кнопками c (предыдущий трек) и d (cледующий трек) можно управлять треками.

Режим часов

• Включите АС в режимe часов – нажмите кнопку b несколько раз, пока не

включится режим часов.

• Войдите в режим установки долговременным нажатием кнопки a. Установите необходимое значение даты, часов, минут с помощью кнопок c и d. Между установкой даты/часов/минут и выход из режима установки осуществляется нажатием кнопки a.

Будильник

• Включите АС в режимe будильника – нажмите кнопку b несколько раз, пока не

включится режим будильника.

• Войдите в режим установки времени долговременным нажатием кнопки a.

• Установите необходимое значение часов и минут с помощью кнопок c и d.

Между установкой часов/минут и выход из режима установки осуществляется нажатием кнопки a.

Примечание: Возможно установить свою мелодию будильника:

1) Создайте папку "ALARM" на USB-ﬂash или microSD карте памяти;

2) Запишите музыкальный файл с расширением .mp3 в папку ALARM;

3) Вставьте USB-ﬂash или microSD карту с записанным файлом в АС.;

4) В установленное время будильник будет воспроизводить записанный файл.

Режим SLEEP (только у модели SVEN PS-190)

• Режим SLEEP позволяет переводить изделие в режим ST-BY по и стечении

выбранного пользователем в ремени. Для переходя в режим SLEE P нажмите кнопку b несколько раз, пока на дисплее не отобразится надпись SOFF.

• Настройте время вык лючения (OFF/15/30/60/120 мин) – нажмите кнопку a необходимое количество раз. Чтобы выйти из режима SLEEP, повторно нажмите кнопку b.
