РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Портативная акустическая система с Bluetooth и FM-радио

PS-170BL

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

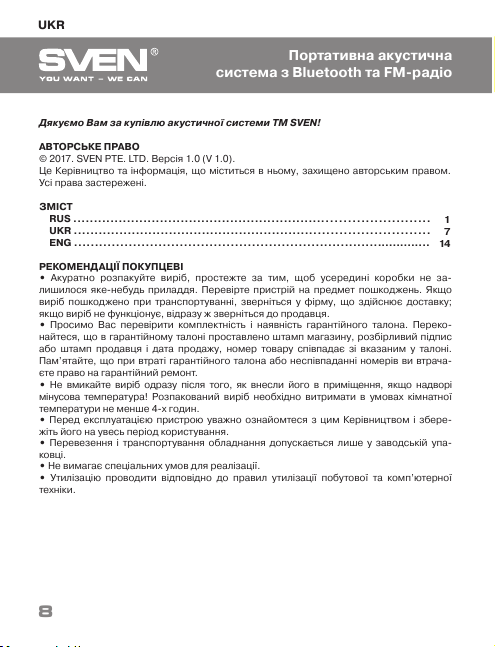

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не ос-

тались какие-либо принадлежности. Проверьте устройство на предмет поврежде- ний. Если изделие повреждено при транспортировке, обратитесь в фирму, осущес- твляющую доставку; если изделие не функционирует, сразу же обратитесь к про- давцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдер- жать в условиях комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

• Перевозка и транспортировка оборудования допускается только в заводской упа- ковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной

техники.

СОДЕРЖАНИЕ

RUS ......................................................................................

UKR ......................................................................................

ENG .......................................................................................

1 7

RUS

Руководство пользователя

PS-170BL

RUS

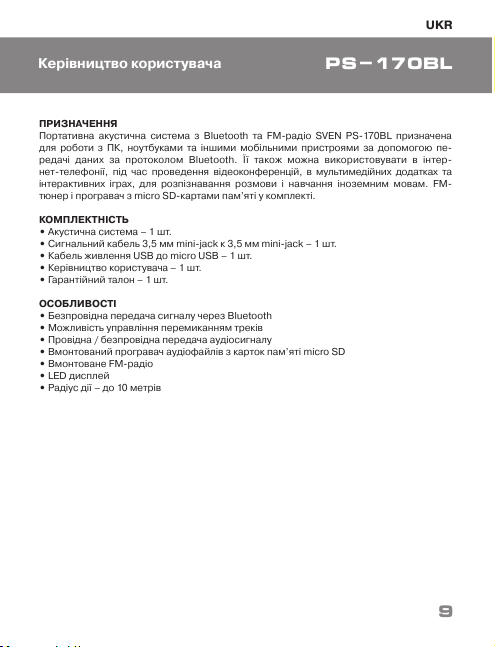

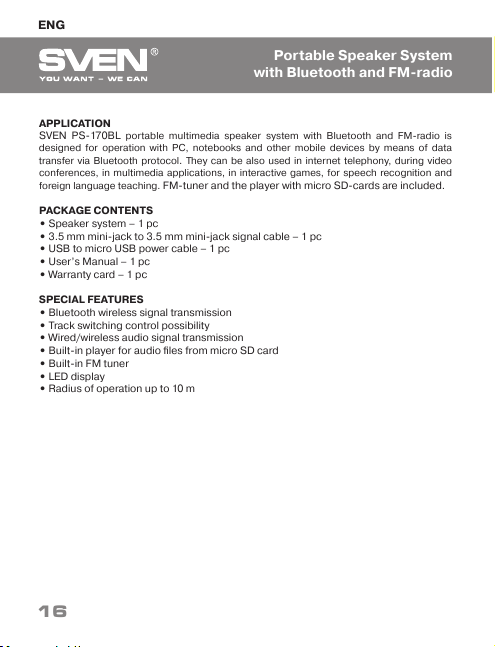

НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-170BL пред- назначена для работы с ПК, ноу тбуками и прочими мобильны ми устройствами посредством передачи данн ых по протоколу Blueto oth. Ее можно так же исполь- зовать в интернет-телефонии, при проведении видеоконференций, в мультимедий- ных приложениях и интерактивных играх, для распознавания речи и обучения ино- странным языкам. Имеется встроеный FM-тюнер и проигрыватель с micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.

• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.

• Кабель питания USB к micro USB – 1 шт.

• Руководство пользователя – 1 шт.

• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth

• Возможность управления переключением треков

• Проводная / беспроводная передача аудиосигнала

• Встроенный проиграватель аудиофайлов с карт памяти micro SD

• Встроенное FM-радио

• LED дисплей

• Радиус действия – до 10 метров

Портативная акустическая

система с Bluetooth и FM-радио

RUS

Руководство пользователя

PS-170BL

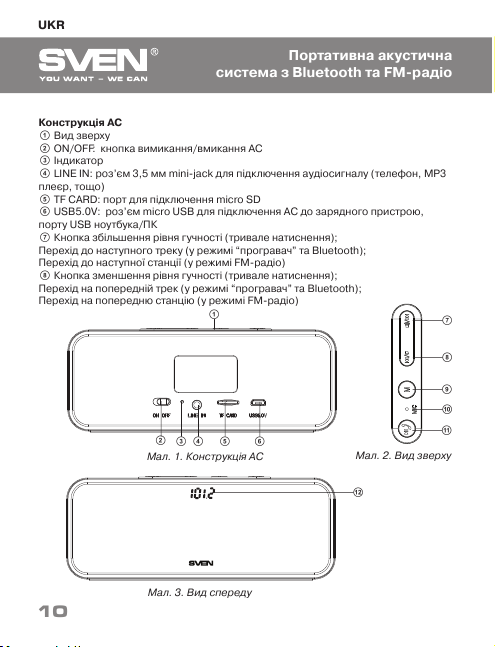

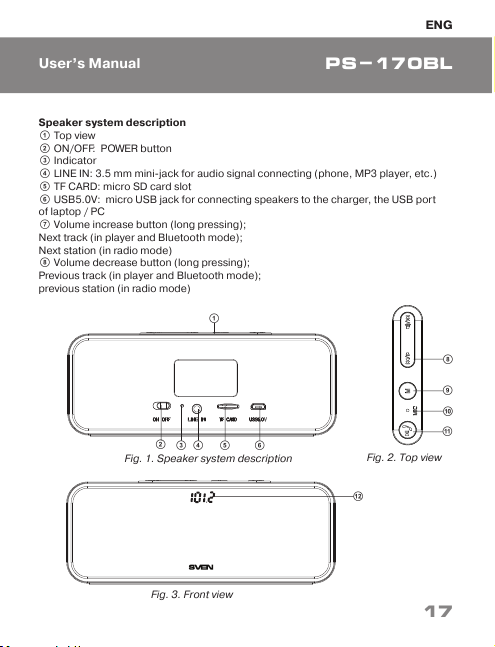

Устройство АС

a Вид сверху b ON/OFF: кнопка включения/выключения АС c Индикатор d LINE IN: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон,

MP3 плеер и т.п.)

e TF CARD: cлот для подключения micro SD f USB5.0V: разъем micro USB для подключения АС к зарядному устройству,

порту USB ноутбука/ПК g Кнопка увеличения громкости (длительное нажатие); Переход на следующий трек (в режиме проигрывателя и Bluetooth); Переход на следующую станцию (в режиме FM-радио) h Кнопка уменьшения громкости (длительное нажатие); Переход на предыдущий трек (в режиме проигрывателя и Bluetooth); Переход на предыдущую станцию (в режиме FM-радио)

Рис. 1. Конструкция АС

Рис. 2. Вид сверху

Рис. 3. Вид спереди

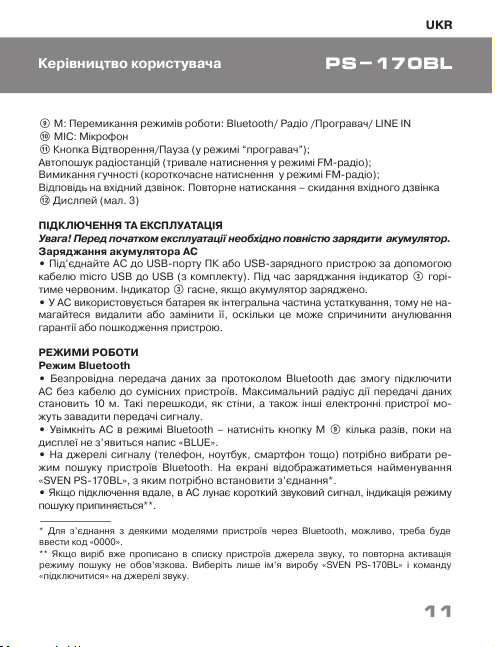

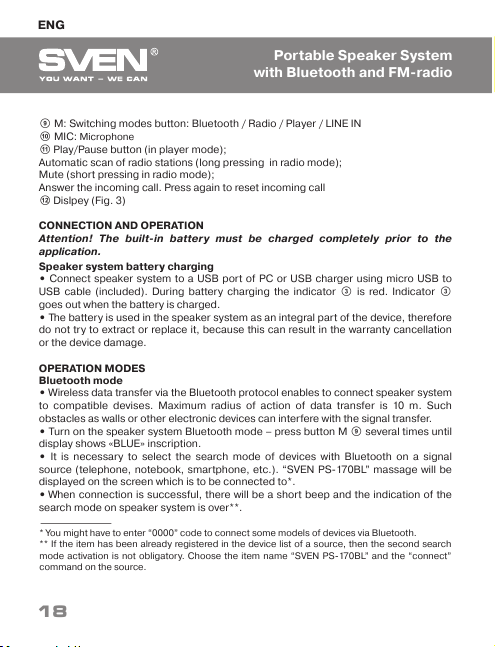

i M: Переключение режимов работы: Bluetooth/ Радио /Проигрыватель/ LINE IN j MIC: Микрофон k Кнопка Воспроизведение/Пауза (в режиме проигрывателя);

Автопоиск радиостанций (длительное нажатие в режиме FM-радио); Выключение звука (короткое нажатие в режиме FM-радио); Ответ на входящий вызов. Повторное нажатие – сброс входящего вызова l Дислпей (рис. 3)

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью

кабеля micro USB к USB (из комплекта). При зарядке индикатор c горит крас- ным цветом. Индикатор c гаснет, если аккумулятор заряжен.

• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к ан- нулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить

АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.

• Включите АС в режим Bluetooth – нажмите кнопку М i несколько раз, пока на дисплее не отобразится надпись «BLUE».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-170BL», с которым необходимо установить соединение*.

• При удачном подключении в АС раздаётся короткий звуковой сигнал, индика- ция режима поиска прекращается**.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

* Для соединени я с некоторыми моделями устройств по Bluet ooth, возможно, потре- буется ввести код «0000». ** Если изделие уже авторизовано в списке устройств источника, то повторная активация режима поиска необязательна. Выберите имя изделия «SVEN PS-170BL» и команду «под- ключиться» на источнике сигнала.

PS-170BL

RUS

Руководство пользователя

Режим радио

• Вк лючите АС в режимe радио – нажмите кнопку М i несколько раз, пока на

дисплее не отобра зится частота рад иостанции. Долговр еменное нажатие кнопки k активирует режим автопоиска. После завершения сканирования авто- матически включится первая найденная радиостанция. Кнопками g и h выбе- рите нужную радиостанцию.

Режим проигрывателя

Внимание! Файловая система носи теля micro SD – FAT32. Ма ксимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

• При установке micro SD-носителя в соответствующий слот при включенной АС, воспроизведение начнётся автоматически. С помощью кнопки М i пере- ключаются режимы Воспроизведение/Пауза. Кнопками g (предыдущий трек) и h (cледующий трек) можно управлять треками.

Использование в проводном режиме (LINE IN)

• АС может использоваться как внешнее усилительное устройство для любых ис-

точников аудиосигнал а с выход ом 3,5 мм mini-jac k. Для это го нужно п одключить кабель 3,5 mini-jack к аудиовыходу.

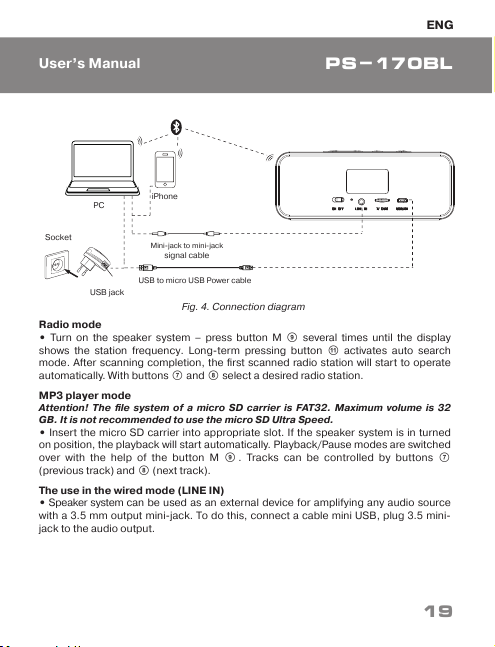

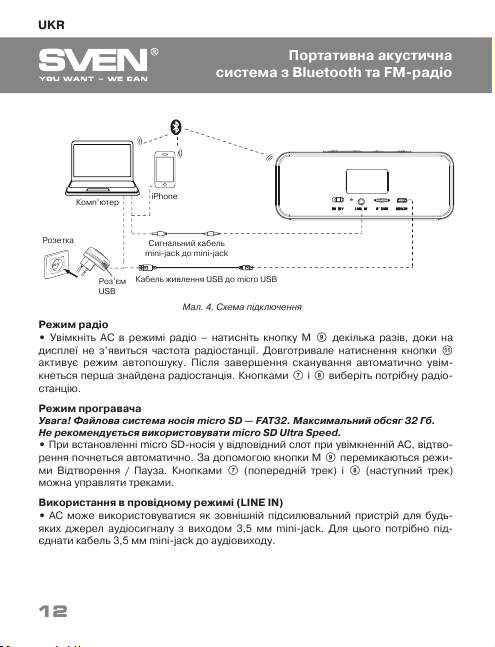

Рис. 4. Схема подключения

Разъем

USB

Розетка

iPhone

Кабель питания USB к micro USB

Компьютер

Cигнальный кабель mini-jack к mini-jack

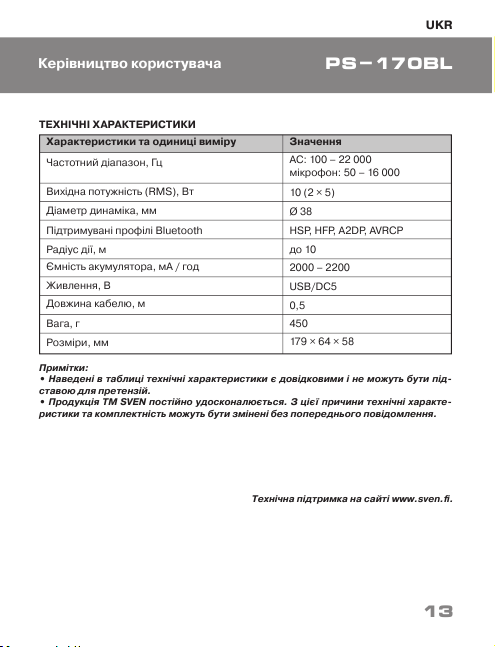

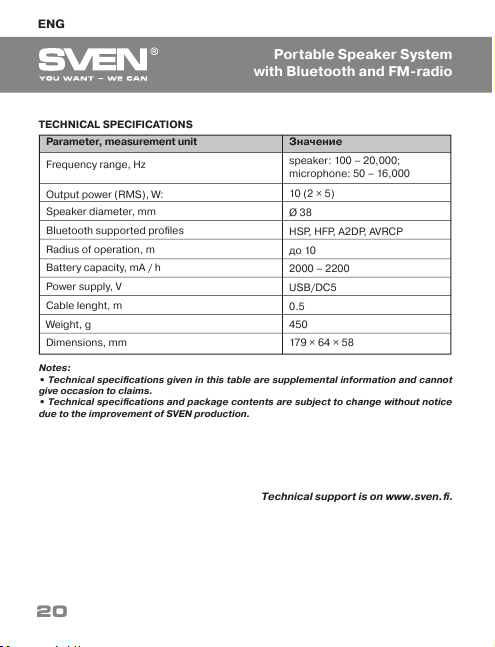

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уве- домления.

Техническая поддержка на сайтe www.sven.ﬁ.

RUS

Портативная акустическая

система с Bluetooth и FM-радио

Характеристики и ед. измерения

Частотный диапазон, Гц

Выходная мощность (RMS), Вт

Диаметр динамикa, мм

Поддерживаемые профили Bluetooth

Радиус действия, м

Ёмкость аккумулятора, мА/ч

Питание, B

Длина кабеля, м Вес, г Размеры, мм

Значение

АС: 100 – 22 000 микрофон: 50 – 16 000

10 (2 × 5)

Ø 38

HSP, HFP, A2DP, AVRCP

до 10 2000 – 2200

USB/DC5

0,5 450 179 × 64 × 58
