Sven Pro 650 User Manual [ru]

www.sven.ﬁ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Источник бесперебойного питания

Pro

RUS

Руководство по эксплуатации

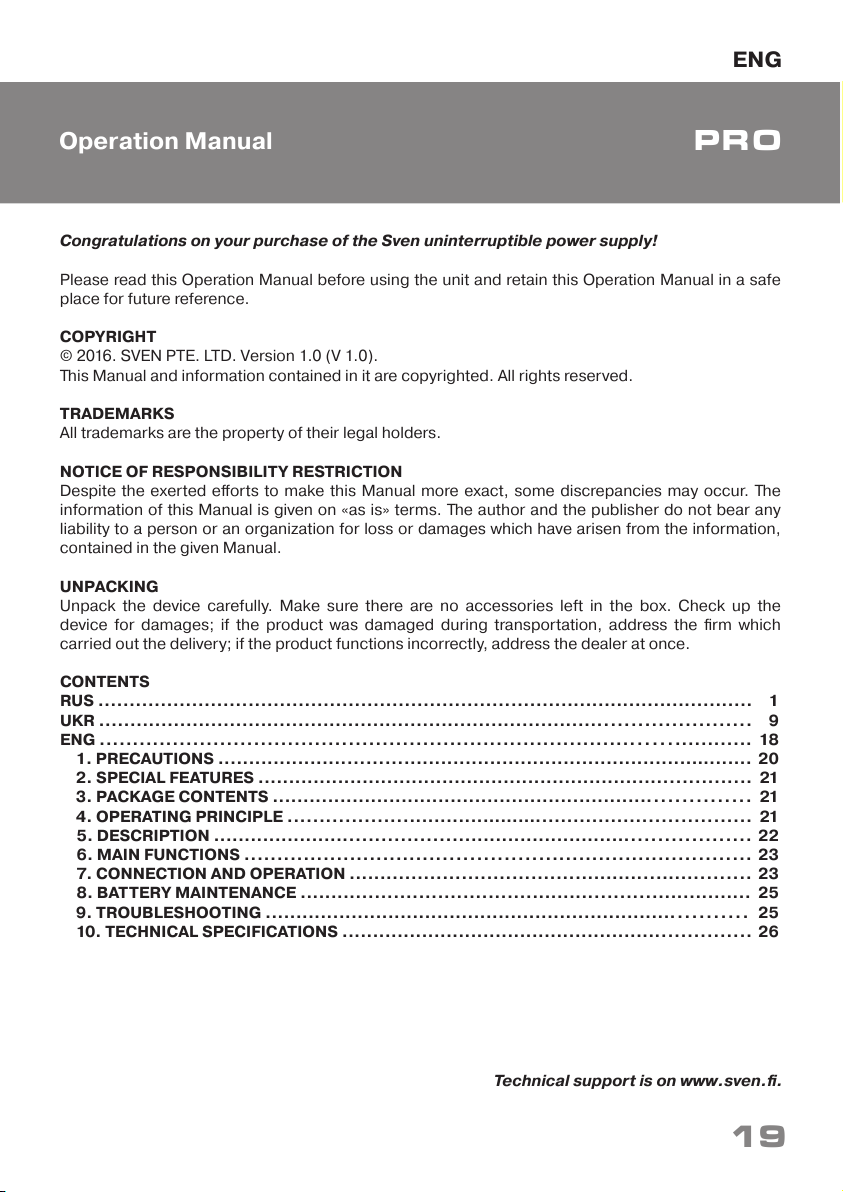

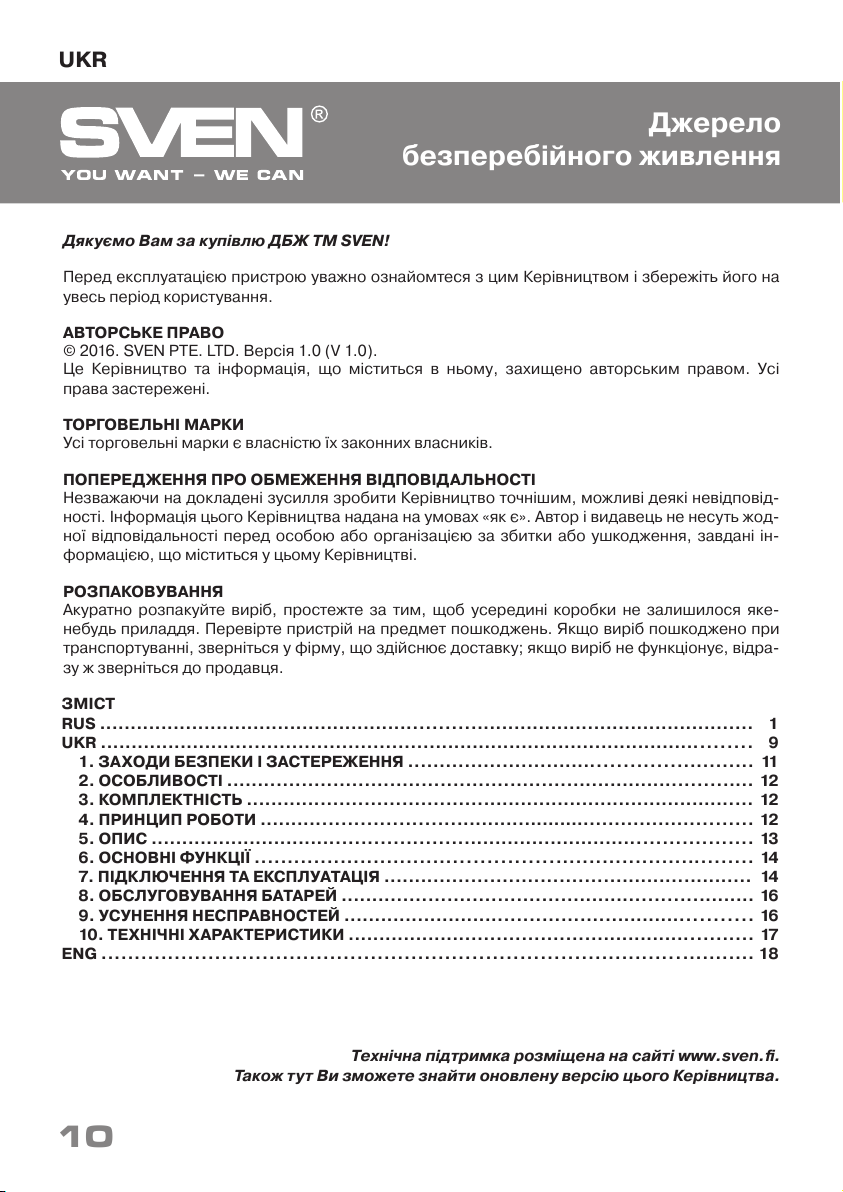

СОДЕРЖАНИЕ

RUS ....................................................................................................

1. МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ ......................................

2. ОСОБЕННОСТИ ................................................................. .............

3. КОМПЛЕКТНОСТЬ............................................................................

4. ПРИНЦИП РАБОТЫ .............................................................................

5. ОПИСАНИЕ ........................................................................................

6. ОСНОВНЫЕ ФУНКЦИИ .............................................................................

7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ .....................................................

8. ОБСЛУЖИВАНИЕ БАТАРЕЙ ................................................ ..............

9. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ ...........................................................

10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ...........................................................

UKR ............................................................................................ .......

ENG ........................................................................................... .......

1 2 3 3 3 4 5 5 7 7 8 9

Техническая поддержка размещена на сайте www.sven.ﬁ.

Здесь же Вы сможете найти обновленную версию данного Pуководства.

Благодарим Вас за покупку ИБП ТМ SVEN!

Перед эксплуатацией устройства внимательно ознакомьтесь с настоящим Руководством и со- храните его на весь период использования.

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-

либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие по- вреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из- делие не функционирует, сразу же обратитесь к продавцу.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми- нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком- натной температуры не менее 4-х часов.

Pro

RUS

Источник

бесперебойного питания

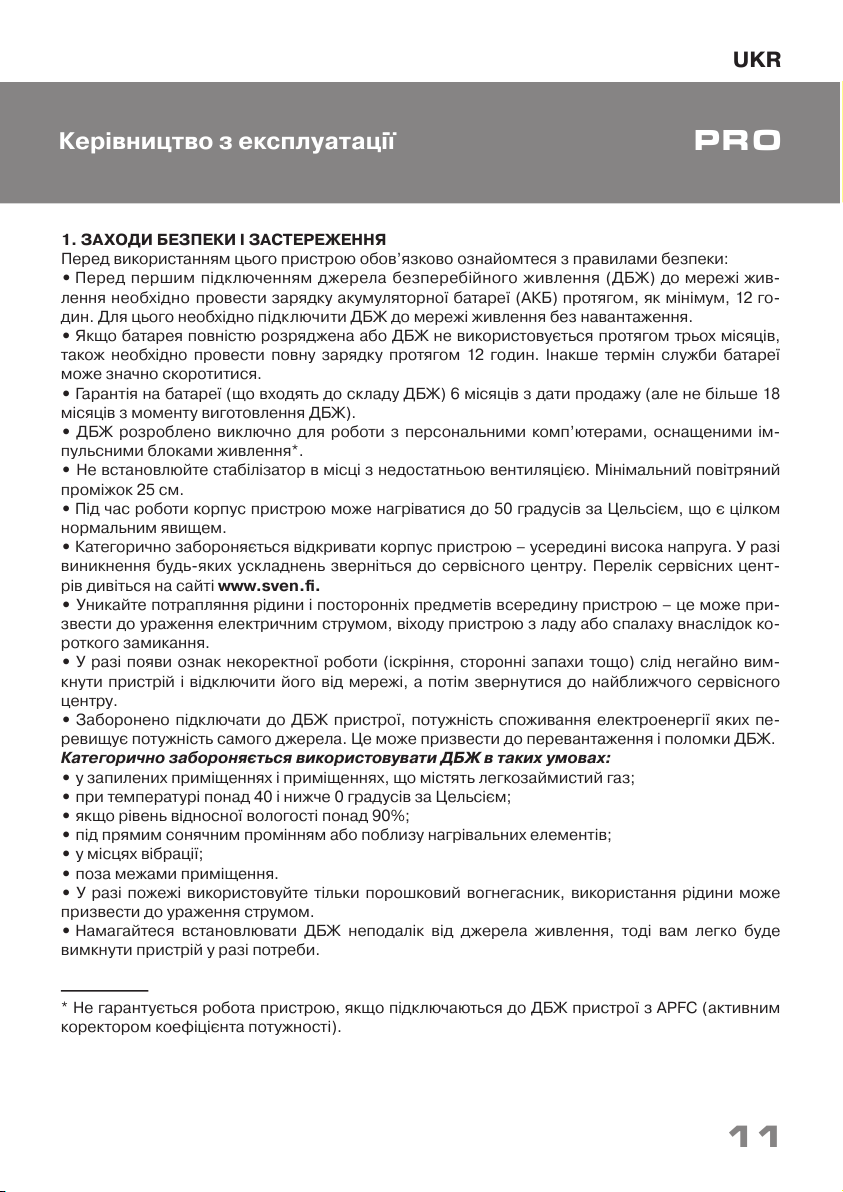

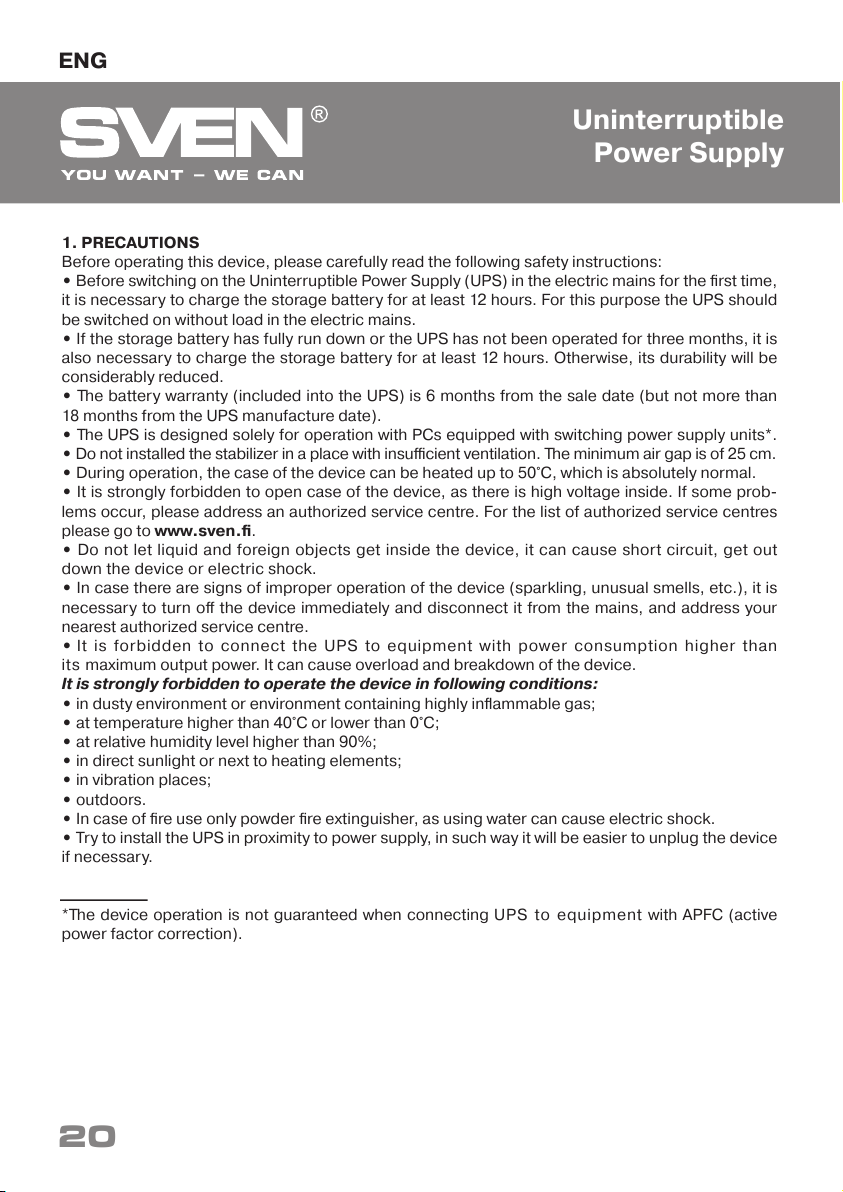

1. МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ

Перед использованием этого устройства обязательно ознакомьтесь с правилами безопас- ности:

• Перед первым подключением источника бесперебойного питания (ИБП) к питающей сети нужно провести зарядку аккумуляторной батареи (АКБ) в течение, как минимум, 12 часов. Для этого необходимо подключить ИБП к питающей сети, без нагрузки.

• Если батарея полностью разряжена или ИБП не используется в течение трех месяцев, так- же необходимо провести полную зарядку в течение 12 часов. Иначе срок службы батареи может значительно сократиться.

• Гарантия на батареи (входящие в состав ИБП) 6 месяцев с даты продажи (но не более 18 месяцев с момента изготовления ИБП).

• ИБП разработан исключительно для работы с электрооборудованием, оснащенным им- пульсными блоками питания*.

• Не устанавливайте ИБП в местах с недостаточной вентиляцией. Минимальный воздушный за- зор 25см.

• Во время работы корпус устройства может нагреваться до 50° по Цельсию, что является полностью нормальным явлением.

• Категорически запрещается открывать корпус устройства – внутри высокое напряжение. В случае возникновения каких-либо затруднений обратитесь в сервис-центр. Перечень сер- висных центров смотрите на сайте www.sven.ﬁ.

• Не допускайте попадания жидкости и посторонних предметов внутрь устройства, это мо- жет привести к короткому замыканию, выходу изделия из строя и поражению электрическим током.

• В случае появления признаков некорректной работы (искрение, посторонние запахи и т. п.) следует немедленно выключить устройство и отключить от питающей сети, а затем обра- титься в ближайший сервис-центр.

• Запрещено подключать к ИБП устройства, мощность потребления электроэнергии кото- рых превышает мощность самого источника. Это может привести к перегрузке и поломке ИБП.

Категорически запрещается использовать ИБП в следующих условиях:

• в запыленных, содержащих легковоспламеняющийся газ помещениях;

• при температуре свыше 40° и ниже 0 градусов по Цельсию;

• при уровне относительной влажности свыше 90%;

• под прямым солнечными лучами или вблизи нагревательных элементов;

• в местах вибрации;

• вне помещений.

• В случае возникновения пожара используйте только порошковый огнетушитель, использо-

вание воды может привести к поражению током.

• Старайтесь устанавливать ИБП вблизи от источника питания, тогда вам будет легче выклю- чить устройство в случае необходимости.

*Не гарантируется работа изделия при подключении потребителя с ИБП с APFC (активным корректором коэффициента мощности).

RUS

Руководство по эксплуатации

Pro

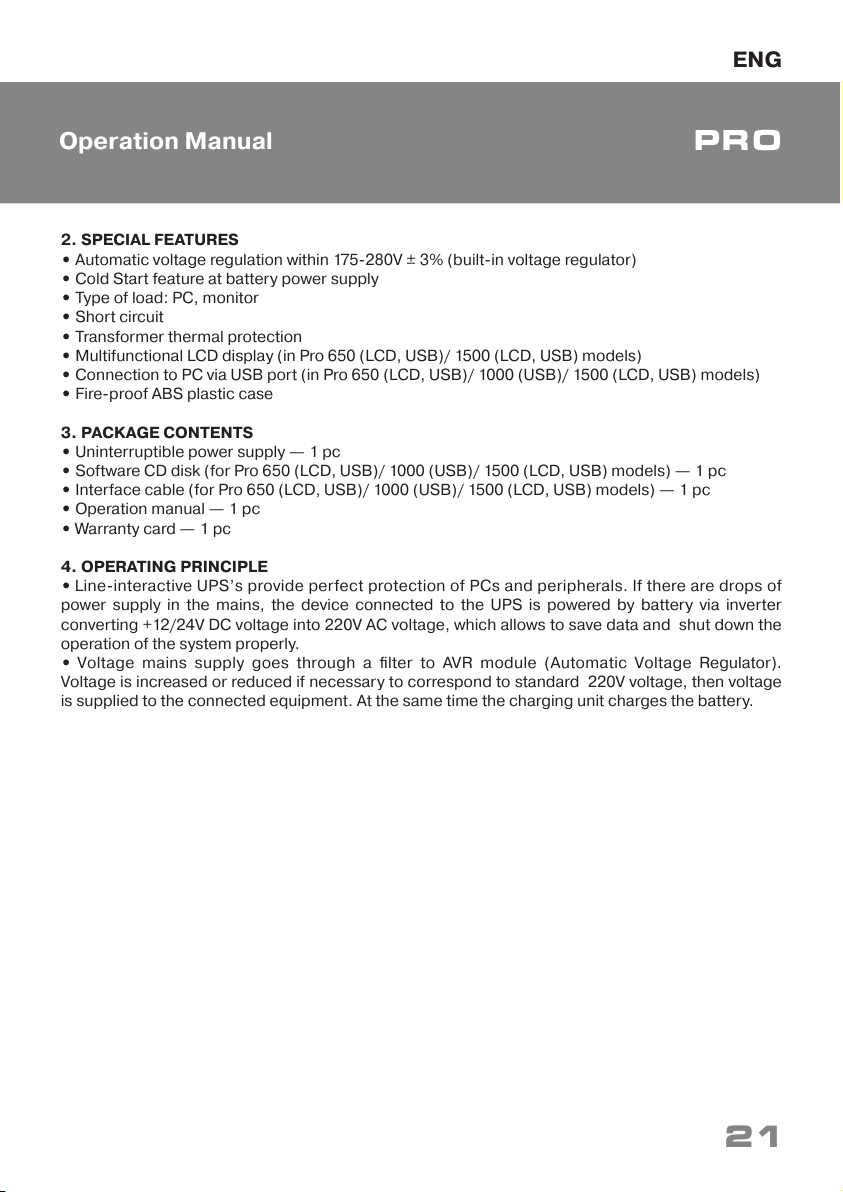

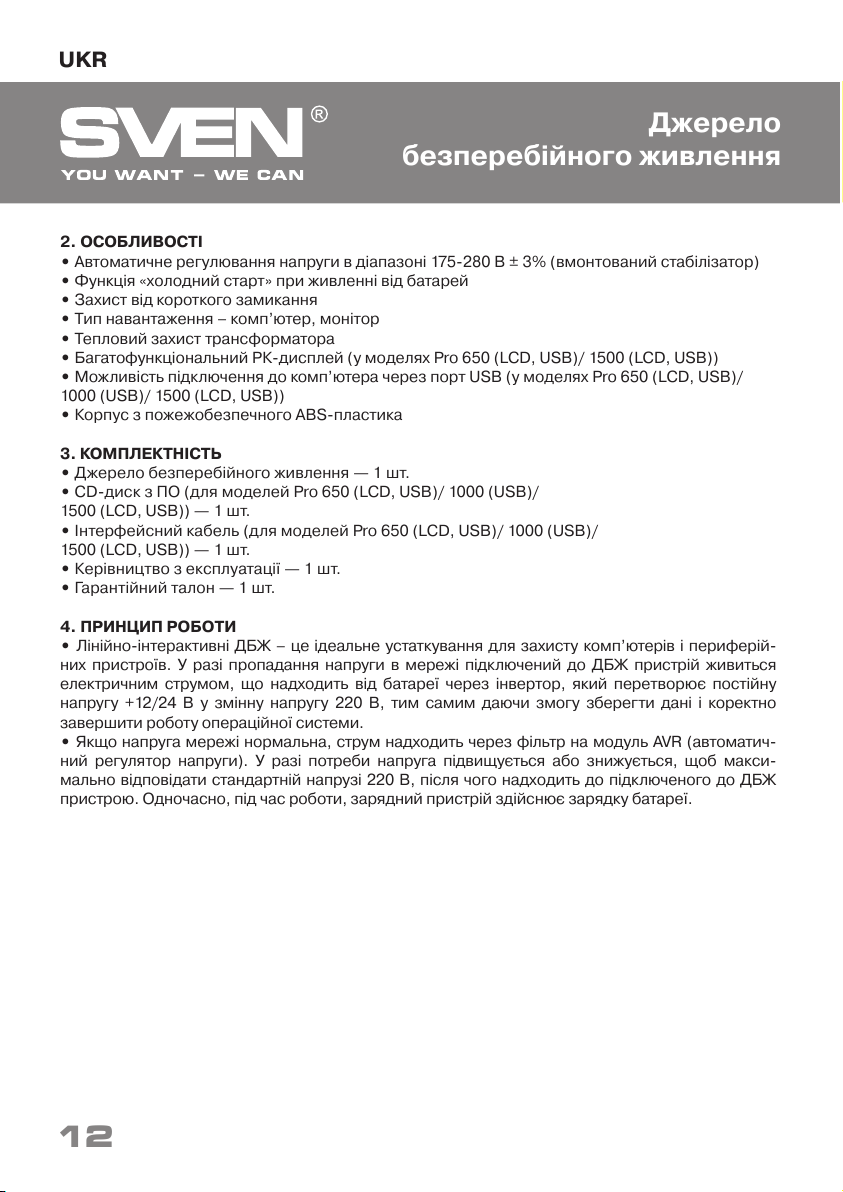

2. ОСОБЕННОСТИ

• Автоматическое регулирование напряжения в диапазоне 175-280 В

± 3%

(встроенный ста-

билизатор)

• Функция «холодный старт» при питании от батарей

• Тип нагрузки – компьютер, монитор

• Защита от короткого замыкания

• Тепловая защита трансформатора

• Многофункциональный ЖК-дисплей (в моделях Pro 650 (LCD, USB)/

1500 (LCD, USB))

• Возможность подключения к компьютеру через порт USB (в моделях Pro 650 (LCD, USB)/ 1000 (USB)/ 1500 (LCD, USB))

• Корпус из пожаробезопасного ABS-пластика

3. КОМПЛЕКТНОСТЬ

• Источник бесперебойного питания — 1 шт.

• CD-диск с ПО (для моделей Pro 650 (LCD, USB)/ 1000 (USB)/

1500 (LCD, USB)) — 1 шт.

• Интерфейсный кабель (для моделей Pro 650 (LCD, USB)/ 1000 (USB)/ 1500 (LCD, USB)) — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

4. ПРИНЦИП РАБОТЫ

• Линейно-интерактивные ИБП – это идеальное оборудование для защиты компьютеров

и периферийных устройств. В случае пропадания напряжения в сети подключенное к ИБП оборудование питается электрическим током, поступающим от батареи через инвертор, преобразующий постоянное напряжение +12/24 В в переменное напряжение 220 В, тем самым позволяя сохранить данные и корректно завершить работу операционной системы.

• Питающее напряжение сети поступает на модуль AVR (автоматический регулятор напря- жения). В случае необходимости напряжение повышается или понижается, чтобы макси- мально соответствовать стандартному напряжению 220 В, после чего поступает на подклю- ченное к ИБП оборудование. Одновременно, зарядное устройство осуществляет зарядку батареи.

RUS

Источник

бесперебойного питания

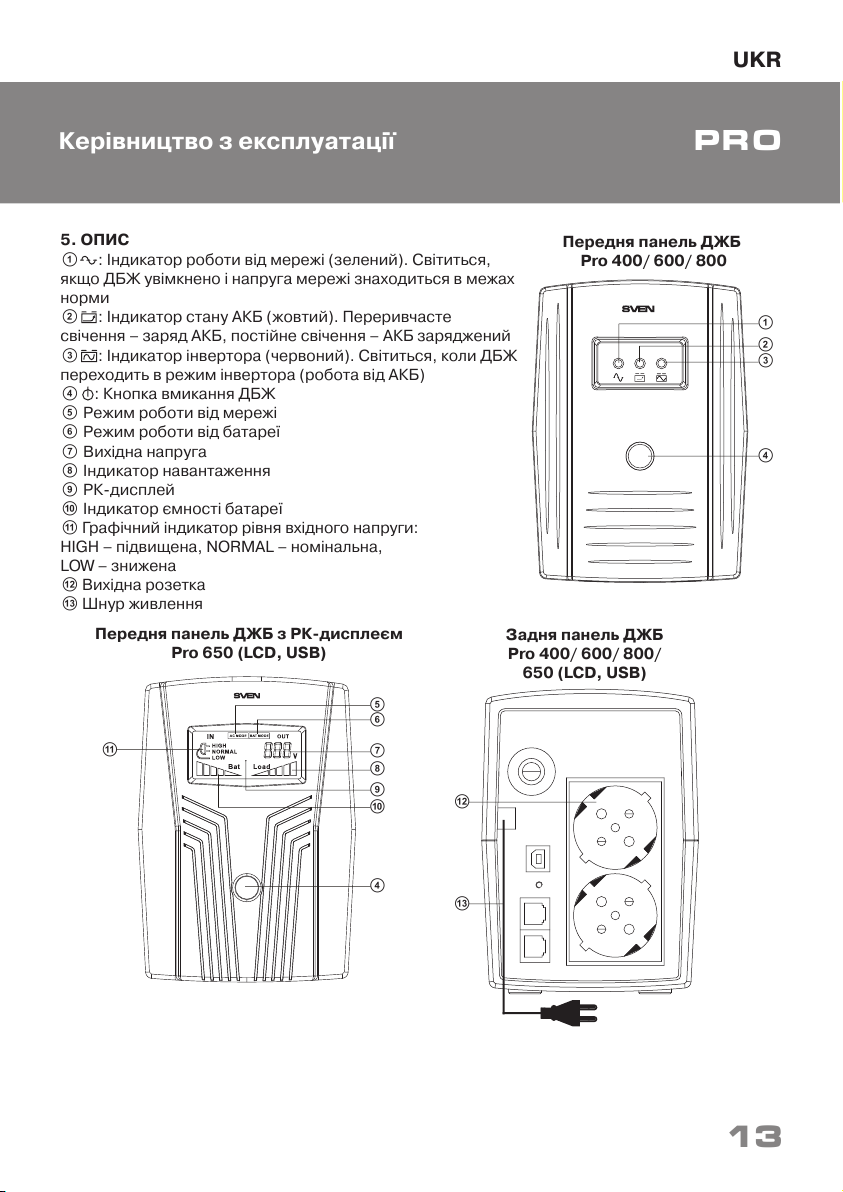

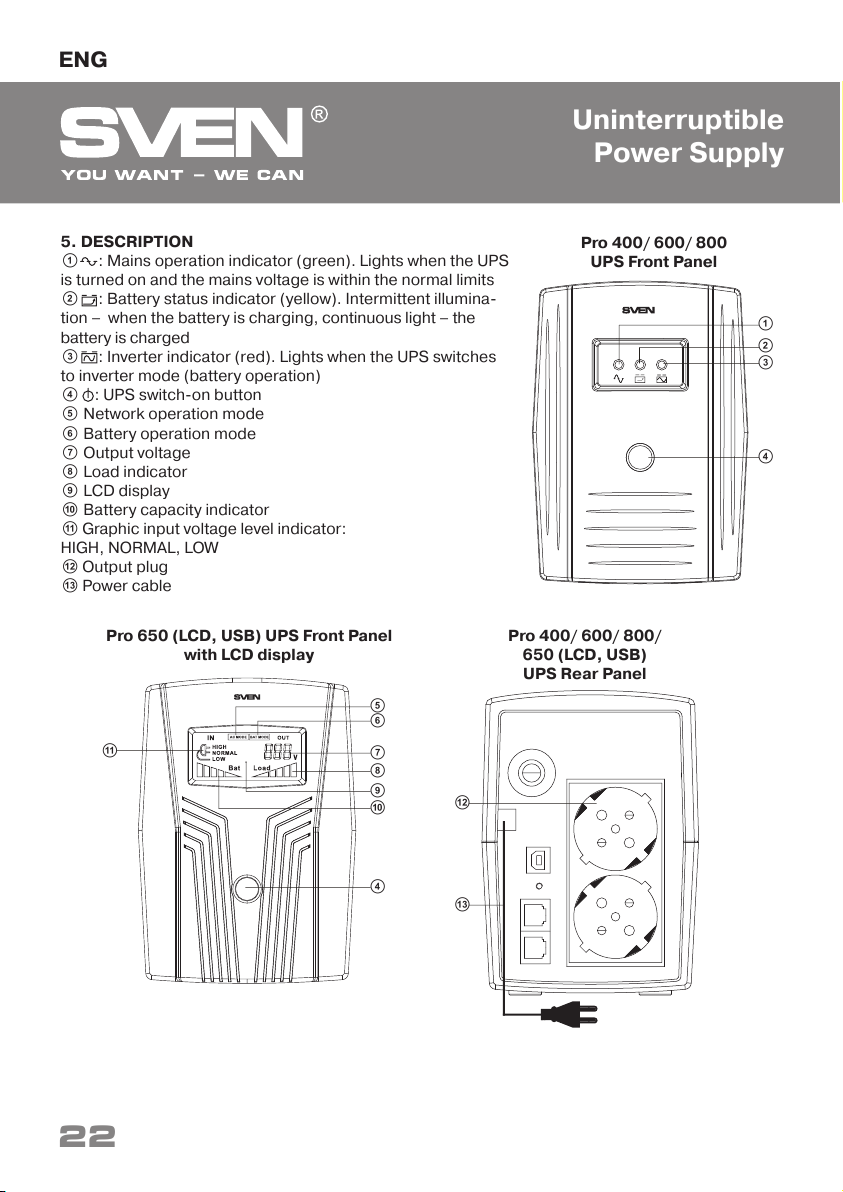

5. ОПИСАНИЕ

a : Индикатор работы от сети (зеленый). Светится, если ИБП включен и напряжение сети находится в пределах нормы b : Индикатор состояния АКБ (желтый). Прерывистое свечение – заряд АКБ, постоянное свечение – АКБ заряжен c : Индикатор инверторa (красный). Светится, когда ИБП переходит в режим инвертора (работа от АКБ)

d : Кнопка включения ИБП e Режим работы от сети f Режим работы от батареи g Выходное напряжение h Индикатор нагрузки i ЖК-дисплей j Индикатор емкости батареи k Графический индикатор уровня входного напряжения:

HIGH – повышенное, NORMAL – номинальное, LOW – пониженное

l Выходная розетка m Шнур питания

Передняя панель ИБП

Pro 400/ 600/ 800

Передняя панель ИБП с ЖК-дисплеем

Pro 650 (LCD, USB)

Задняя панель ИБП

Pro 400/ 600/ 800/

650 (LCD, USB)

RUS

Руководство по эксплуатации

Pro

Важно!

Перед первым использованиям ИБП необходимо провести зарядку батареи в те- чение как минимум 12 часов без нагрузки.

6. ОСНОВНЫЕ ФУНКЦИИ

• В случае исчезновения электроэнергии в сети

ИБП переходит на питание от батареи, при этом устройство выдает звуковой сигнал каждые нес- колько секунд.

• Когда батарея близка к полной разрядке, ИБП начинает выдавать звуковой сигнал каждые две секунды.

• При полной разрядке выдается длительный звуковой сигнал, после чего ИБП автоматически выключается.

• При появлении электричества в сети ИБП ав- томатически включится. После этого проведите зарядку батареи в течение как минимум 12 часов.

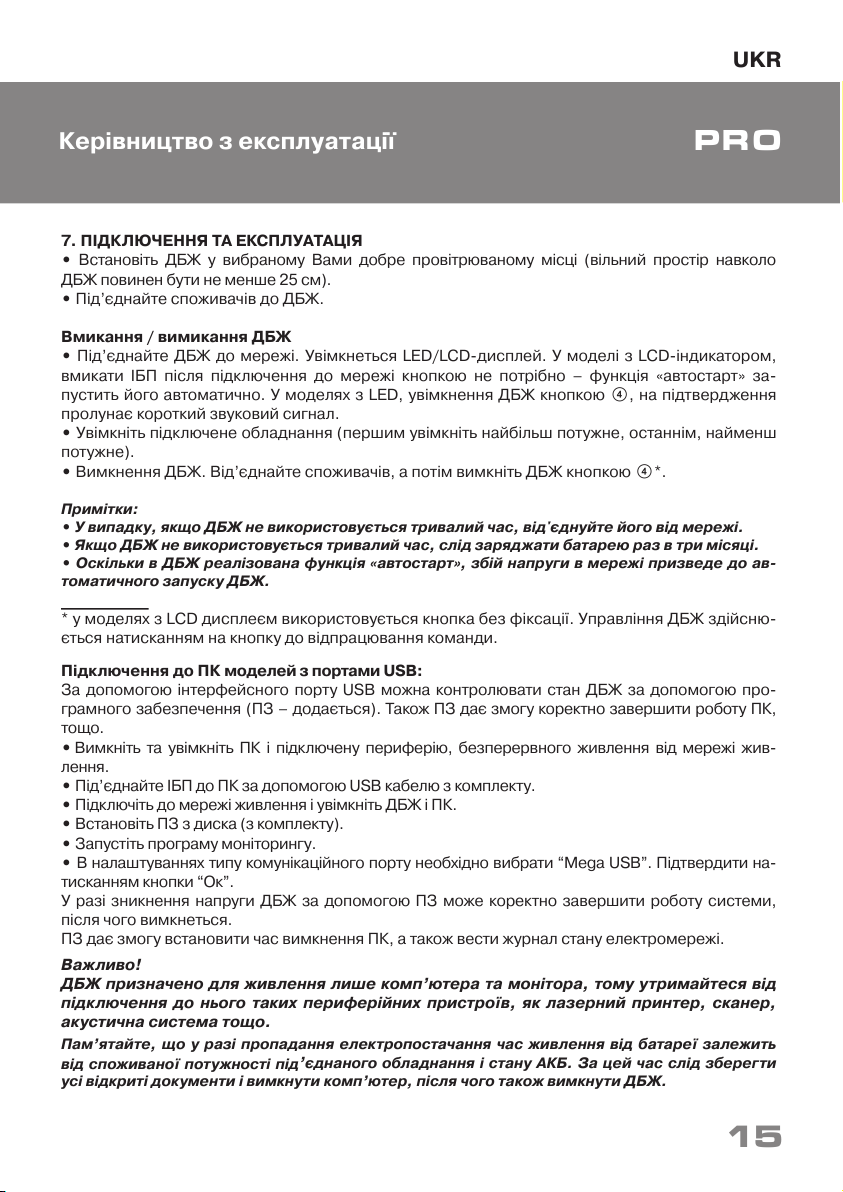

7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

• Установите ИБП в выбранное Вами место с хо-

рошей вентиляцией (свободное пространство вокруг ИБП должно быть не менее 25 см).

• Подключите потребителей к ИБП.

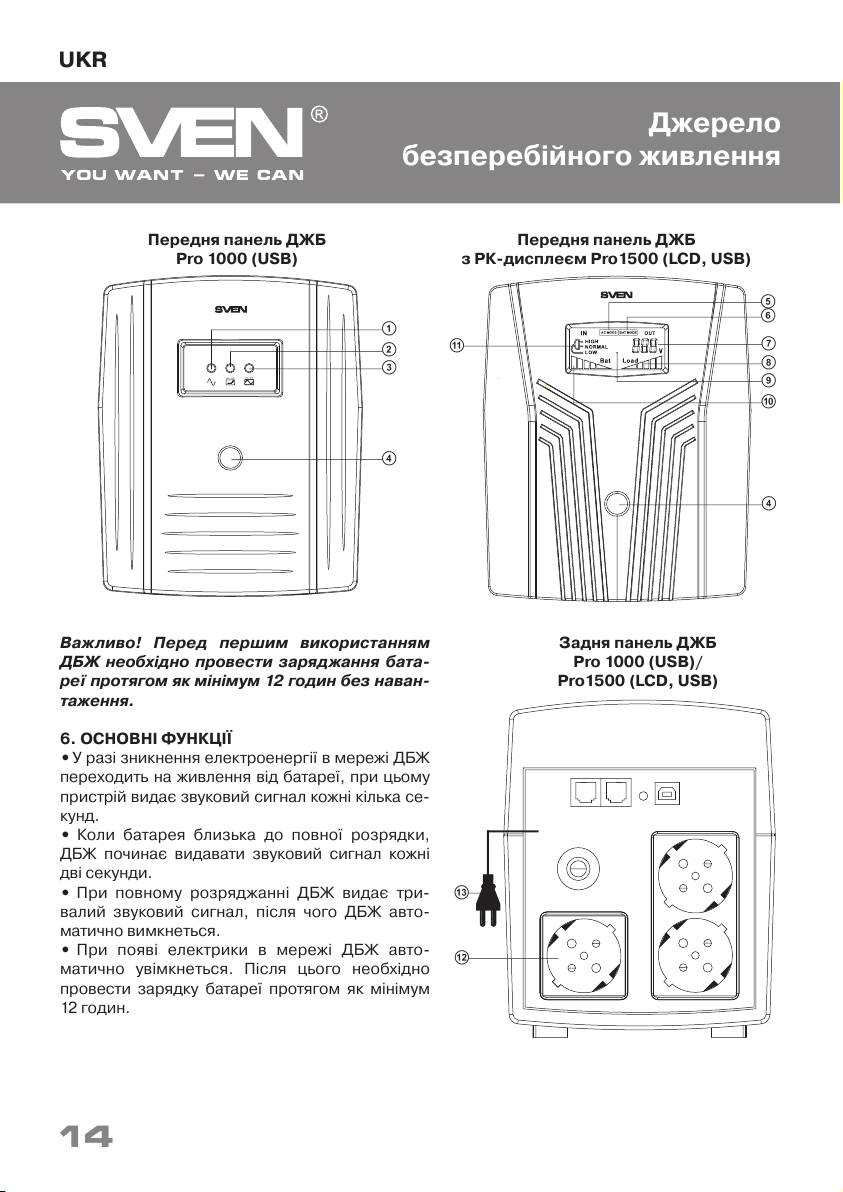

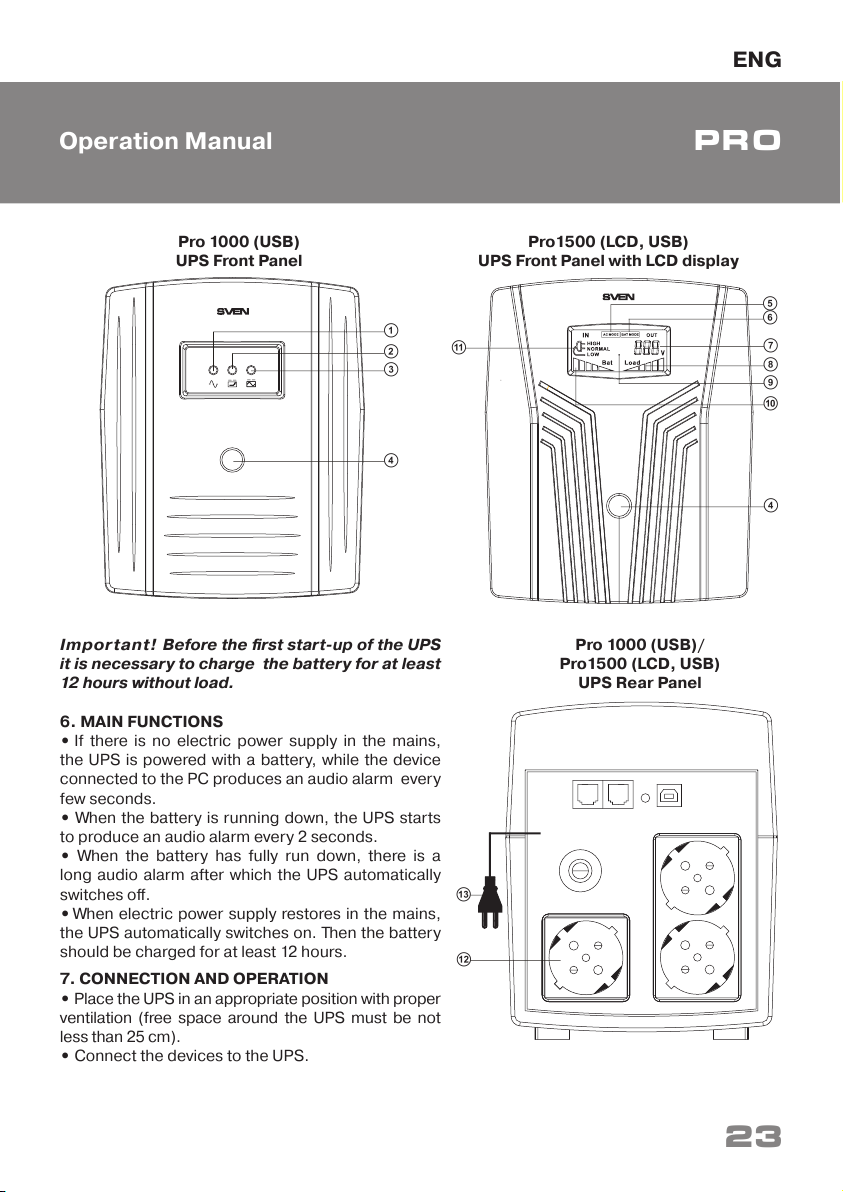

Передняя панель ИБП

с ЖК-дисплеем Pro1500 (LCD, USB)

Задняя панель ИБП

Pro 1000 (USB)/

Pro1500 (LCD, USB)

Передняя панель ИБП

Pro 1000 (USB)

RUS

Источник

бесперебойного питания

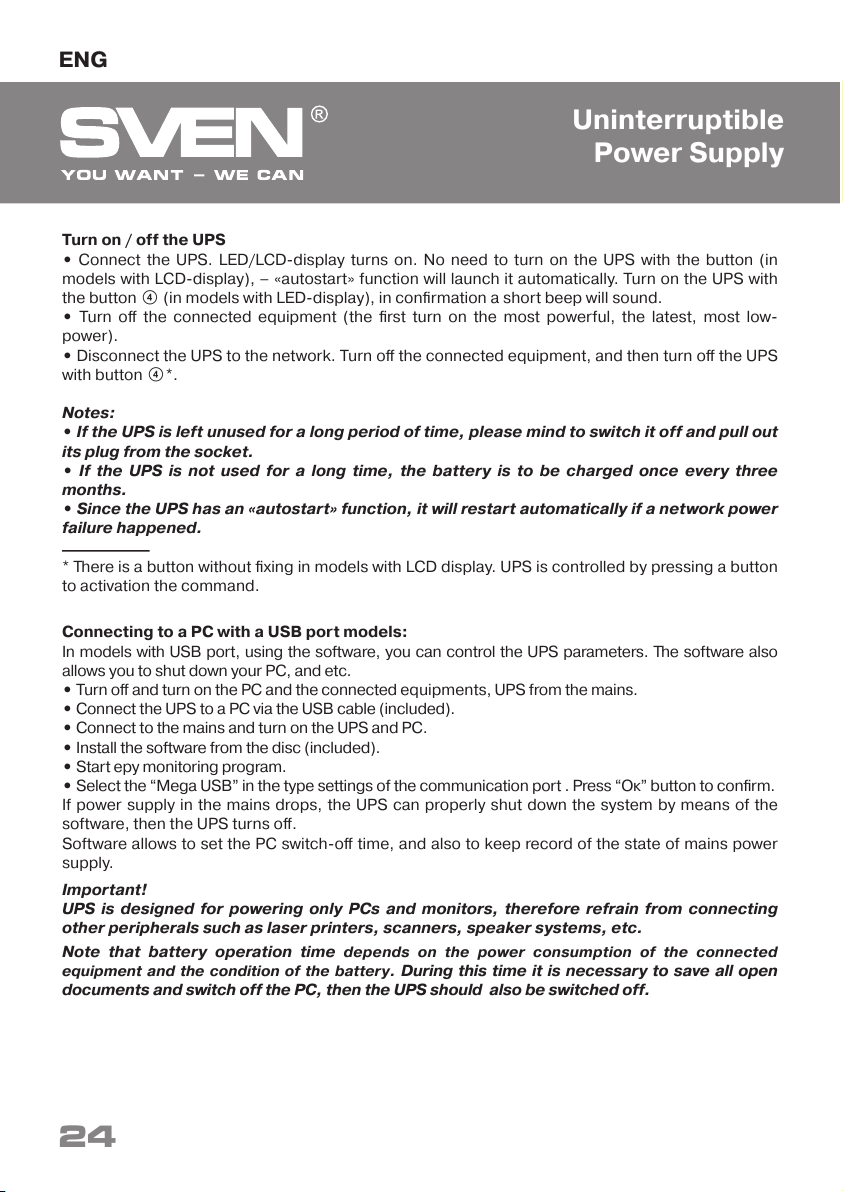

Включение / выключение ИБП

• Подключите ИБП к сети. Включится LED/LCD-дисплей. В модели с LCD-индикатором,

включать ИБП после подключения к сети кнопкой не нужно – функция «автостарт» запустит его автоматически. В моделях с LED, включение ИБП кнопкой d, в подтверждение прозву- чит короткий звуковой сигнал.

• Включите подключенное оборудование (первым включите самое мощное, последним, са- мое маломощное).

• Отключение ИБП. Выключите потребителей, а затем выключите ИБП кнопкой d*.

Примечания:

• В случае, если ИБП не используется длительное время, отключайте его от сети.

• Если ИБП не используется длительное время, следует заряжать батарею раз в три месяца.

• Поскольку в ИБП реализована функция «автостарт», сбой напряжения в сети при- ведет к автоматическому запуску ИБП.

* модели с LCD дисплеем применяется кнопка без фиксации. Управление ИБП осуществля- ется нажатием на кнопку до отработки команды.

Подключение к ПК моделей с портом USB:

В моделях с портом USB, с помощью ПО, устанавливаемого на ПК можно контролировать параметры ИБП. Также ПО позволяет корректно завершить работу ПК и пр.

• Выключите и отключите ПК и подключенную перефирию, ИБП от питающей сети.

• Подключите ИБП к ПК с помощью USB кабеля из комплекта.

• Подключите к питающей сети и включите ИБП и ПК.

• Установите ПО с диска из комплекта.

• Запустите программу мониторинга.

• В настройках типа коммуникационного порта необходимо выбрать “Mega USB”. Подтвердить

нажатием кнопки “Ок”. В случае исчезновения напряжения в питающей сети, ИБП с помощью ПО может корректно завершить работу системы, после чего выключится. ПО позволяет установить время выключения ПК, а также вести журнал состотояния электро- сети.

Важно! ИБП предназначен для питания только компьютера и монитора, поэтому воздержитесь от

подключения к нему таких периферийных устройств как лазерный принтер, сканер, акус- тическая система и т. п.

Помните, что в случае отключения электросети, время питания от батареи зависит от потребляемой мощности подключенного оборудования и состояния АКБ. За это время следует сохранить все открытые документы и выключить компьютер, после чего также выключить ИБП.

RUS

Руководство по эксплуатации

Pro

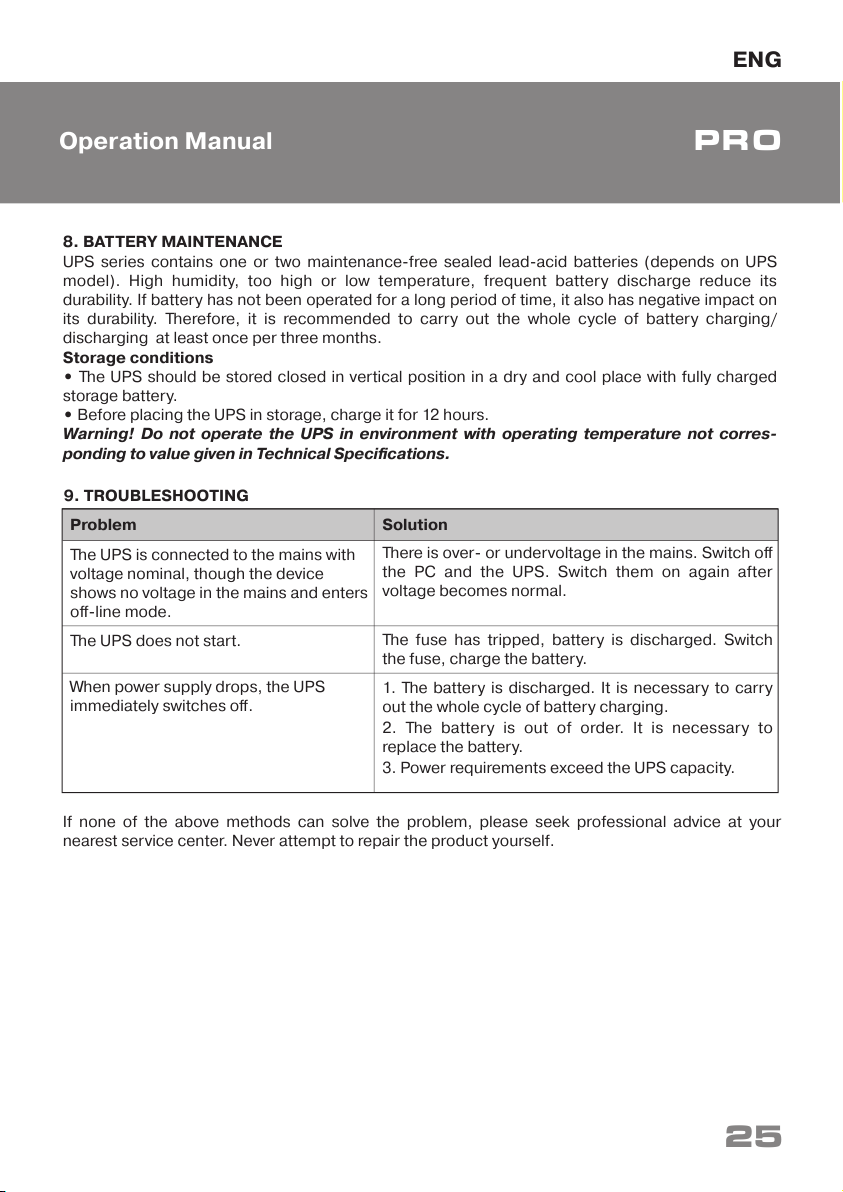

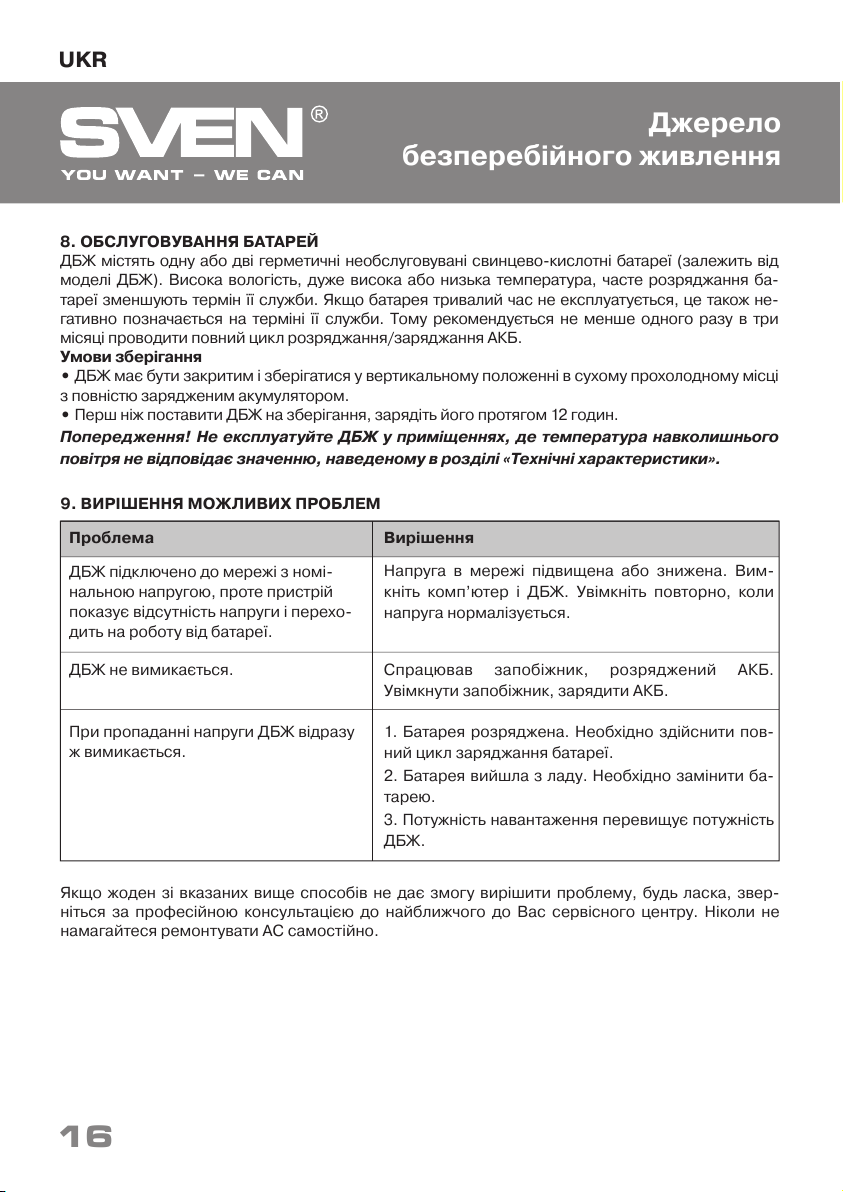

9. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ

Проблема

ИБП подключен к сети с номи- нальным напряжением, однако устройство отображает отсутст- вие напряжения и переходит на работу от батареи.

ИБП не включается.

При пропадании напряжения ИБП сразу же выключается.

Решение

Напряжение питающей сети вне диапазона входного напряжения ИБП. Выключить подключенное обору- дование, ИБП. Отключить от сети ИБП, до нормали- зации входного напряжения.

Сработал предохранитель, разряжен АКБ. Включить предохранитель, зарядить АКБ.

1. Батарея разряжена. Необходимо провести пол- ный цикл заряда батареи.

2. Батарея вышла из строя. Необходимо заменить батарею.

3. Мощность нагрузки превышает мощность ИБП.

8. ОБСЛУЖИВАНИЕ БАТАРЕЙ

В ИБП установлена одна или две герметичные необслуживаемые свинцово-кислотные бата- реи (зависит от модели ИБП). Высокая влажность, очень высокая или низкая температура, частый разряд батареи уменьшают срок ее службы. Если батарея длительное время не экс- плуатируется, это также негативно сказывается на сроке ее службы. Поэтому рекомендуется не менее одного раза в три месяца проводить полный цикл разряда/заряда АКБ.

Условия хранения

• ИБП должен быть закрытым и храниться в вертикальном положении в сухом прохладном

месте с полностью заряженным аккумулятором.

• Перед тем как поставить ИБП на хранение, зарядите его в течение 12 часов.

Предупреждение! Не эксплуатируйте ИБП в помещениях, где температура окружающего воздуха не соответствует значению, приведенному в разделе «Технические характерис- тики».

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, об- ратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

RUS

Источник

бесперебойного питания

Pro 650

(LCD, USB)

Pro 800

Pro 1000

(USB)

Pro 1500

(LCD, USB)

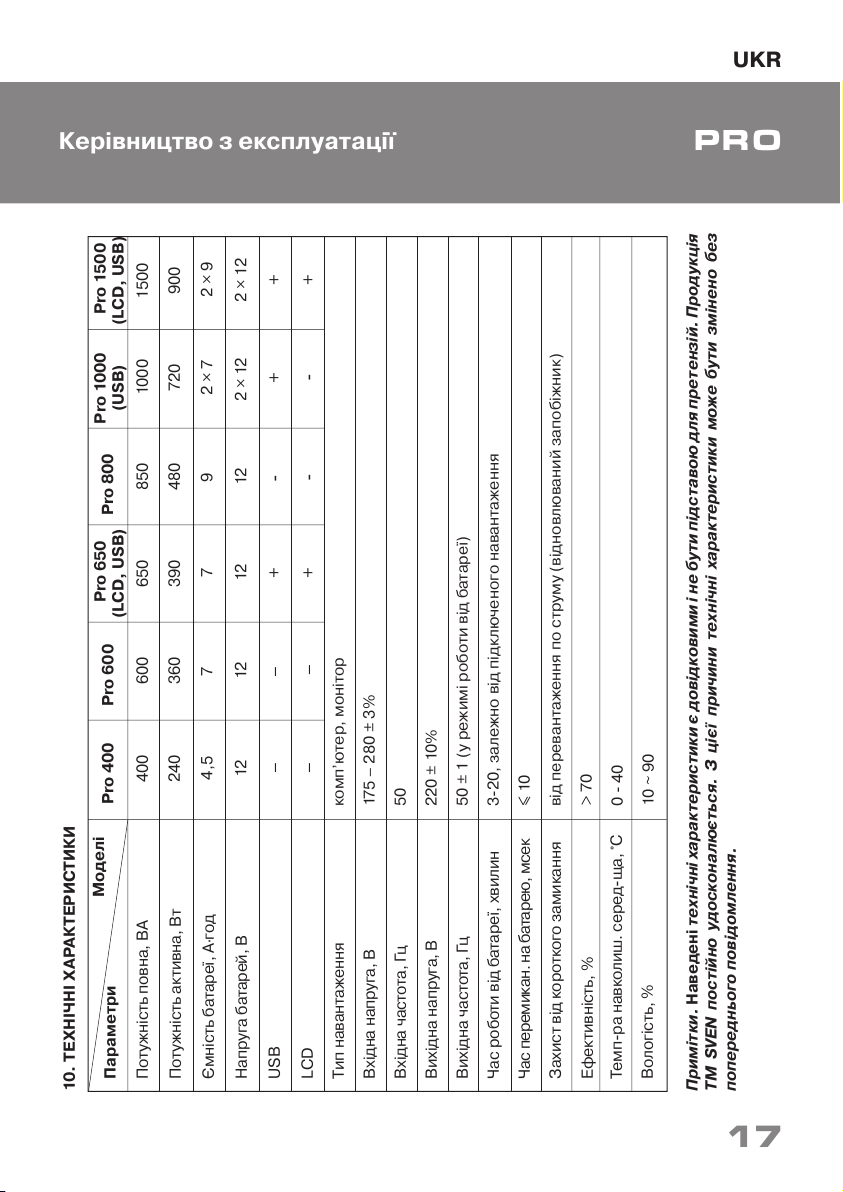

10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– + –– +

7 7 94,5 2 × 7

Мощность полная, ВА

Мощность активная, Вт

Емкость батареи, А·ч

Напряжение батарей, В

USB

LCD

Тип нагрузки

Входное напряжение, В

Входная частота, Гц

Выходное напряжение, В

Выходная частота, Гц

Время работы от батареи, мин.

Время переключ. на батарею, мсек

Защита

Эффективность, %

Тем п-ра ок ружа юще й ср еды , ° C

Влажность, %

240

компьютер, монитор

175 – 280

± 3%

220 ± 10%

50 ± 1 (в режиме работы от батареи)

3-20, в зависимости от подключаемой нагрузки

≤ 10

от перегрузки по току (востанавливаемый предохранитель)

> 70

0 - 40

10 ~ 90

Параметры

Модели

Pro 400 Pro 600

360 390 480 720

400 600 650 850 1000

12 12 12 12 2 × 12

– – + – –

2 × 9

900

1500

2 × 12

Примечания. Приведенные технические характеристики справочные и не могут служить основанием

для претензий. Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические харак-

теристики могут быть изменены без предварительного уведомления.
