Sven PRO+ 625, PRO+825 User manual

Линейноинтерактивный источник бесперебойного питания

ИНСТРУКЦИЯ ПО эксплуатации

PRO+ 625/825

Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией и сохраните ее на весь период использования

Рус

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку источника бесперебойного питания ТМ SVEN!

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данной инструкции.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

РАСПАКОВКА

Аккуратно распакуйте ИБП. Проверьте устройство на предмет повреждений. Если ИБП поврежден, сразу же обратитесь к дилеру. Если ИБП был поврежден при транспортировке, обратитесь в фирму, осуществлявшую доставку. Рекомендуем Вам сохранить весь упаковочный материал для возможной транспортировки.

АВТОРСКОЕ ПРАВО

Техническая поддержка размещена на сайте: http://www.sven.ru Там же находится и обновленная версия руководства пользователя.

СОДЕРЖАНИЕ

1. Введение .......................................................................................................................................................................................... 4

2. Меры безопасности ....................................................................................................................................................................... 4

3. Комплектация ................................................................................................................................................................................. 4

4. Особенности интерактивных ИБП PRO+ 625/825 ...................................................................................................................... 4

5. Условия эксплуатации и хранения ............................................................................................................................................. 4

6. Установка и подключение ИБП ................................................................................................................................................... 5

6.1 Подключение ............................................................................................................................................................................. 5

6.2. Подзарядка аккумуляторной батареи .................................................................................................................................... 5

6.3. Подключение оборудования к ИБП ........................................................................................................................................ 5

6.4. Перегрузки и короткое замыкание на выходе ..................................................................................................................... 6

6.5. Подключение устройства защиты от выбросов в телефонном/сетевом кабеле ................................................................ 6

6.6. Замена аккумуляторной батареи ........................................................................................................................................... 6

7. Элементы управления и индикаторы ......................................................................................................................................... 7

8. Решение возможных проблем ..................................................................................................................................................... 8

9. Технические характеристики ...................................................................................................................................................... 9

Рус SVEN Power Pro+ 625/825

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. ВВЕДЕНИЕ

Интерактивный источник бесперебойного питания (ИБП) Sven Power Pro+ 625/825 – это идеальное оборудование для защиты компьютеров и периферийных устройств: мониторов, дисковых подсистем, модемов, стримеров и т. п. В случае сбоев электроснабжения ИБП продолжает питать подключенное к нему оборудование, используя энергию внутренних аккумуляторов и производя при этом визуальную и звуковую индикацию, которая заблаговременно предупредит Вас о неполадках в системе электроснабжения.

2. МЕРЫ БЕЗОПАСНОСТИ

Устанавливайте ИБП в закрытых помещениях с контролируемой температурой и влажностью воздуха.

Заменяйте предохранители предохранителями того же типа и номинала.

Не открывайте аккумулятор: вытекший электролит опасен для кожи и глаз.

Отключайте ИБП от сети перед подключением кабеля к компьютеру и шнура питания к сети для уменьшения риска пора-

жения электрическим током.

Отсоедините от сети шнур питания и выключите ИБП в аварийной ситуации.

Розетка для подключения должна находиться вблизи от устройства и быть доступной.

Обслуживать ИБП и отключать внутренний источник питания (аккумулятор) должен только квалифицированный специалист.

3. КОМПЛЕКТАЦИЯ

1. Интерактивный источник бесперебойного питания — 1 шт.

2. Силовой кабель — 1 шт.

3. Интерфейсный кабель — 1 шт.

4. Программное обеспечение — 1 диск

5. Инструкция по эксплуатации — 1 шт.

Примечание. Программное обеспечение размещено на сайте: http://www.sven.ru.

4. ОСОБЕННОСТИ ИНТЕРАКТИВНЫХ ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ PRO+ 625/825

Цифровой микропроцессорный контроль

Автоматическое регулирование напряжения — АVR (интерактивный тип)

Коммуникационный порт USB

Разъем подавления импульсов для защиты сетевого оборудования (модема, факса)

Автоподстройка на частоту сети 50/60 Гц

Функция «Холодный старт» (при DC-питании)

Защита от коротких замыканий и перегрузок

5. УСЛОВИЯ ЭКСПЛУАТАЦИИ И ХРАНЕНИЯ

Не эксплуатируйте ИБП в помещениях, где температура окружающего воздуха не соответствует приведенной в разделе «Технические характеристики».

Условия хранения

ИБП должен храниться закрытым в вертикальном положении в сухом прохладном месте с полностью заряженным аккумулятором. Перед тем как поставить ИБП на хранение, зарядите его в течение 10 часов. Во избежание истощения аккумулятора отключите кабели, подключенные к порту интерфейса компьютера.

Длительное хранение

При длительном хранении в условиях температуры окружающей среды от +15 до +30 °С аккумулятор ИБП следует заряжать каждые 6 месяцев.

6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ ИБП

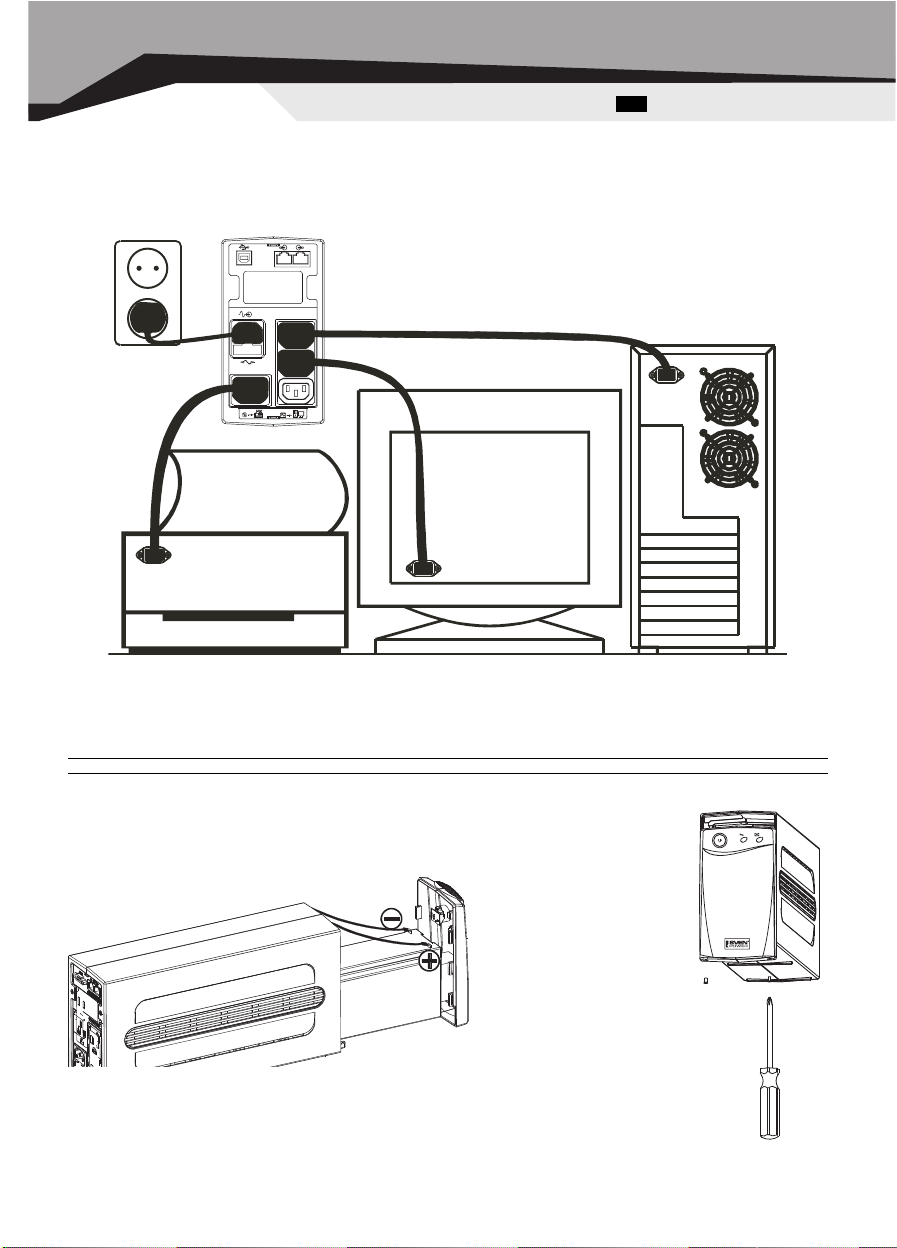

6.1. Подключение

Сетевой шнур компьютерного оборудования переставьте во входной разъем ИБП, а освободившийся входной разъем компьютер-

ного оборудования подключите к одной из выходных розеток ИБП сетевым шнуром из комплекта поставки. Подключайте ИБП только к двухполюсной, с третьим заземляющим проводом, розетке. Крайне нежелательно использовать удлинители и переходники. Шнур питания от источника к розетке не должен превышать десяти метров.

6.2. Подзарядка аккумуляторной батареи

ИБП поставляется с полностью заряженными внутренними аккумуляторами. Однако аккумуляторы могут потерять часть заряда во время транспортировки и при хранении, поэтому, включив ИБП, проведите подзарядку аккумуляторов в течение 8 часов.

6.3. Подключение оборудования к ИБП

Для того чтобы быть уверенным, что компьютерное оборудование будет защищено при отключении и ожидаемое время автономной работы обеспечено, необходимо оценить суммарную мощность подключенного к ИБП оборудования. Требуемая суммарная мощность должна быть меньше или равняться нагрузочной способности ИБП, в противном случае ИБП будет издавать непрерывный звуковой сигнал и загорится красный светодиод.

Примечание.

Для того чтобы ИБП работал надежно в течение длительного времени, необходимо правильно выбрать мощность нагрузки исходя из величины допустимой мощности ИБП по формуле: Расчет мощности подключаемой к ИБП нагрузки.

Ðí

0,6 õ 0,8 õ Ðèáï

Рн — активная мощность нагрузки в Вт 0,6 — коэффициент пересчета полной мощности в активную мощность 0,8 — коэффициент использования мощности Рибп — полная мощность ИБП в ВА (входит в название модели) Коэффициент использования мощности для придания системе большего запаса надежности рекомендуется использовать равным 0,8. Для ответственного оборудования рекомендуется применять коэффициент использования мощности в пределах 0,7–0,8. Для менее ответственного оборудования допускается применение коэффициента использования мощности в пределах 0,9–1,0.

Рус SVEN Power Pro+ 625/825
