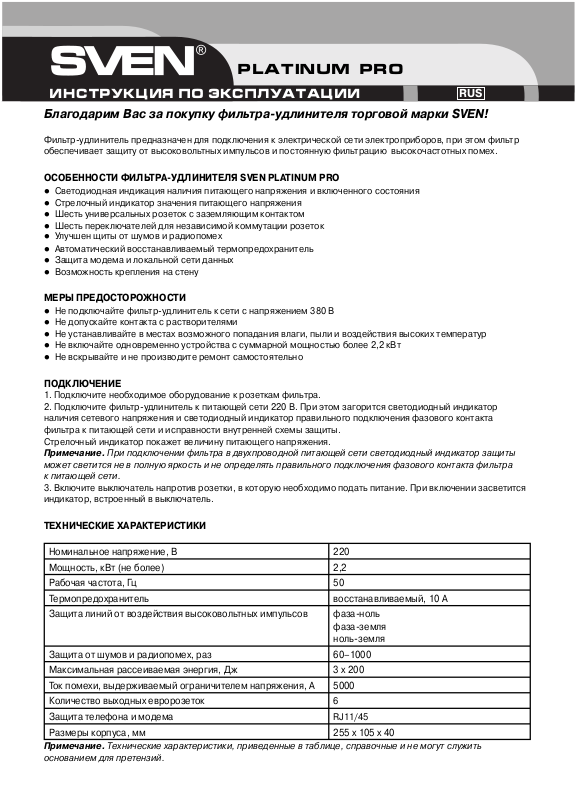

Sven Pro1.8m User Manual

platinum PRO

RUS

Благодарим Вас за покупку фильтраудлинителя торговой марки SVEN!

Фильтрудлинитель предназначен для подключения к электрической сети электроприборов, при этом фильтр обеспечивает защиту от высоковольтных импульсов и постоянную фильтрацию высокочастотных помех.

ОСОБЕННОСТИ ФИЛЬТРАУДЛИНИТЕЛЯ SVEN PLATINUM PRO

Светодиодная индикация наличия питающего напряжения и включенного состояния

Стрелочный индикатор значения питающего напряжения

Шесть универсальных розеток с заземляющим контактом

Шесть переключателей для независимой коммутации розеток

Улучшен щиты от шумов и радиопомех

Автоматический восстанавливаемый термопредохранитель

Защита модема и локальной сети данных

Возможность крепления на стену

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Не подключайте фильтрудлинитель к сети с напряжением 380 В

Не допускайте контакта с растворителями

Не устанавливайте в местах возможного попадания влаги, пыли и воздействия высоких температур

Не включайте одновременно устройства с суммарной мощностью более 2,2 кВт

Не вскрывайте и не производите ремонт самостоятельно

ПОДКЛЮЧЕНИЕ

1. Подключите необходимое оборудование к розеткам фильтра.

2. Подключите фильтрудлинитель к питающей сети 220 В. При этом загорится светодиодный индикатор наличия сетевого напряжения и светодиодный индикатор правильного подключения фазового контакта фильтра к питающей сети и исправности внутренней схемы защиты. Стрелочный индикатор покажет величину питающего напряжения.

Примечание. При подключении фильтра в двухпроводной питающей сети светодиодный индикатор защиты может светится не в полную яркость и не определять правильного подключения фазового контакта фильтра к питающей сети.

3. Включите выключатель напротив розетки, в которую необходимо подать питание. При включении засветится индикатор, встроенный в выключатель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечание. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.

Номинальное напряжение, В 220

Мощность, кВт (не более) 2,2

Рабочая частота, Гц 50

Термопредохранитель восстанавливаемый, 10 А

Защита линий от воздействия высоковольтных импульсов фазаноль

фазаземля нольземля

Защита от шумов и радиопомех, раз 60–1000

Максимальная рассеиваемая энергия, Дж 3 х 200

Ток помехи, выдерживаемый ограничителем напряжения, А 5000

Количество выходных евророзеток

Защита телефона и модема

RJ11/45

Размеры корпуса, мм 255 х 105 х 40

ИНСТРУКЦИЯ ПО эксплуатации

platinum PRO

ENG

Thank you for buying filters SVEN!

Filters are produced specially for connecting electrical devices to power supply and for protecting them from highvolt age spikes and highfrequency interference.

SVEN PLATINUM PRO FILTER’S FEATURES

Power supply pointer indicator

Protection circuit LED indicator

Six universal sockets with ground contact

Six switches for independent socket commutation

Improved RFI/EMI noise filter

Automatic Recoverable Circuit Breaker

Local network and modem protection

Wall attaching

PRECAUTIONS

Do not connect filter to power 380 V

Do not allow the device contact with thinners

Do not put the device in damp circumstances, prevent from moisture, dust and high temperatures

Do not connect simultaneously devices with total power more then 2,2 kW

Do not open and repair the device independently

CONNECTION

1. Connect all the necessary equipment to the filter sockets.

3. Connect filter to power supply 220 V. To LED`s switch on the front panel, pointing that protection circuit works and there is supply voltage.

4. Switch on the tumbler opposite the socket which is necessary to connect. Indicator in tumbler switches at the connection.

SPECIFICATIONS

Note. Given specification may not serve the bases for claims.

Power rating, V 220

Load power rating, kW 2,2

Working frequency, Hz 50

Thermal circuit breaker recoverable, 10 А

Surge protector phaseneutral

phaseground neutralground

RFI/EMI noise filter 60–1000

Maximum energy dissipation, J 3 х 200

Maximum spike current, А 5000

Output sockets (EURO)

Sockets for phone and modem protection

RJ11/45

Package size, mm 255 х 105 х 40

OPERATION MANUAL
