Активная акустическая система

5.1 для домашнего кинотеатра

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

IHOO MT 5.1

www.sven.

Page 2

RUS

Активная акустическая система

you want - we can

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS.....................................................................................................................1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ........................................................................2

2. КОМПЛЕКТНОСТЬ ...........................................................................................3

3. МЕРЫ БЕЗОПАСНОСТИ ...................................................................................3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ...............................................................................3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................................6

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..................................................................... 10

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................................... 11

UKR........................................................................................................12

ENG........................................................................................................22

5.1 для домашнего кинотеатра

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Акк уратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-

либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставк у; если изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадают с указанными в талоне.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка размещена на сайте www.sven..

Page 3

RUS

Руководство по эксплуатации

2. КОМПЛЕКТНОСТЬ

• Сабвуфер – 1 шт.

• Сателлиты – 5 шт.

• Пульт дистанционного управления – 1 шт.

• Элементы питания типа ААА – 2 шт.

• Сигнальный кабель (2 RCA к 2 RCA) – 3 шт.

• Сигнальный кабель (2 RCA к mini-jack) – 3 шт.

• Акустический кабель – 5 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте ww w.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.

• При замене предохранителя отк лючайте АС от сети. Используйте предохранители того же типа и номинала. Не используйте самодельные предохранители.

• Оберегайте АС от попа дания в отверстия посторонних предметов.

• Оберегайте АС от повышенной вла жности, попадания на устройство брызг и капель воды и пыли, не

ставьте на нее никаких ёмкостей с жидкостями.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а так же вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный

зазор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.

• После использования выключите АС выключателем питания и отсоедините кабель питания от сети.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

IHOO MT 5.1

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 5.1 (АС) IHOO MT 5.1P предназначена для создания домашнего кинотеатра. Благодаря встроенному в сабвуфер многоканальному 5.1-усилителю мощности АС может быть подключена практически к любым источникам аудиосигнала.

Page 4

RUS

Активная акустическая система

you want - we can

Особенности АС

• Ак устическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Высококачественные шелковые купольные ВЧ-динамики фронтальных и центрального сателлитов

• Пульт дистанционного управления

• Входные сигналы по стандартам АС-3, stereo

• Процессор вирт уального многоканального звука (Pro.logic)

• Полное магнитное экранирование

• Электронный переключатель источников входного сигнала: DVD, AUX

Передняя панель сабвуфера

a Индикатор включения дежурного режима b AUX: индикатор подключения дополнительного стерео входа AUX c DVD: индикатор подключения входа DVD d NORMAL: индикатор включения стереорежима e PRO. LOGIC: индикатор включения режима PRO. LOGIC f DOWN: индикатор уменьшения громкости звука g UP: индикатор увеличения громкости звука h ON/STANDBY: кнопка дежурного режима i INPUT: кнопка переключения входов j SOUND: кнопка переключения

режимов STEREO/PRO.LOGIC k ИК-приемник дистанционного управления l VOLUME-: кнопка уменьшения громкости звука m VOLUME+: кнопка увеличения громкости звука

5.1 для домашнего кинотеатра

Рис.1. Передняя панель

Page 5

RUS

Руководство по эксплуатации

Задняя панель сабвуфера

a AUX: разъемы подключения источника стереосигнала b FL/FR: разъемы подключения фронтальных каналов c SL/SR: разъемы подключения тыловых каналов d SW: разъем подключения канала сабвуфера e C: разъем подключения центра льного канала f FRONT RIGHT: клеммы подключения правой фронтальной АС g FR LT: к леммы подключения левой фронтальной АС h CENTER: клеммы подключения центральной АС i REAR RIGHT: клеммы подключения правой тыловой АС j REAR LEFT: клеммы подключения левой тыловой АС k POWER: выключатель питания l Кабель питания

IHOO MT 5.1

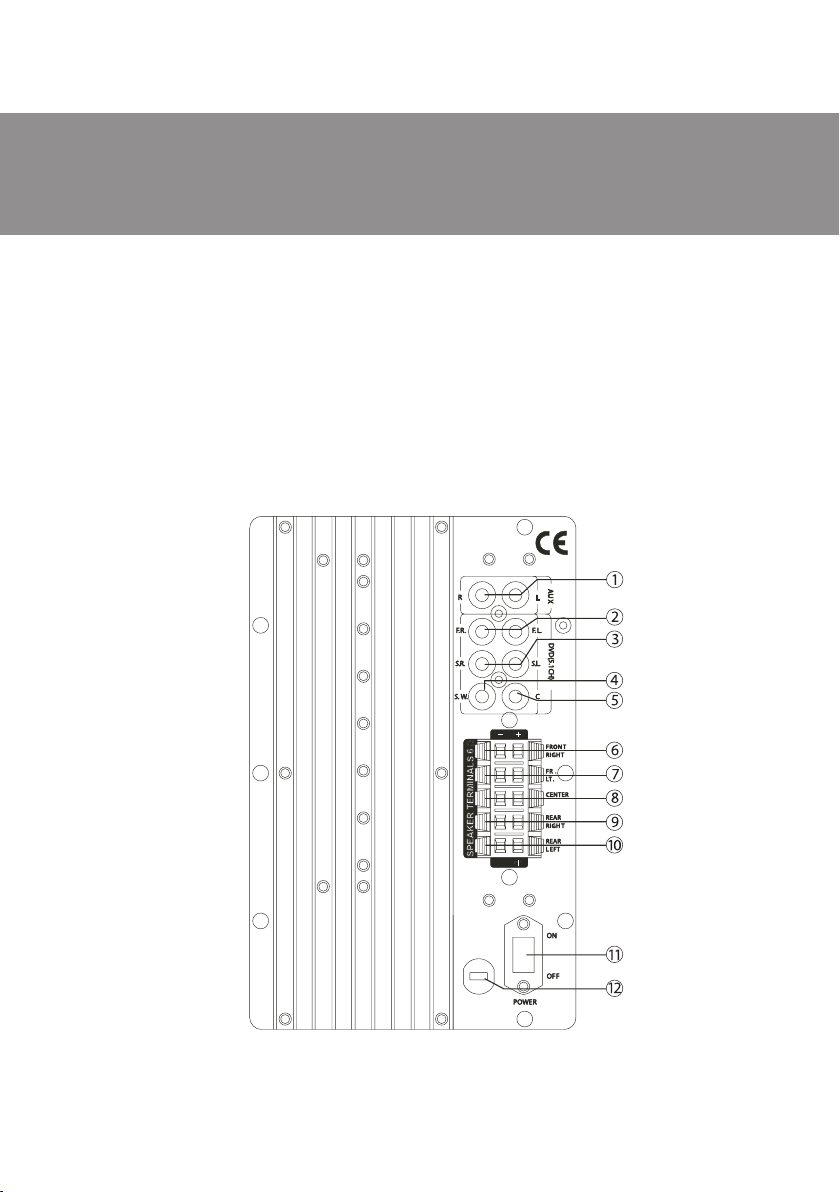

Рис. 2. Задняя панель

Page 6

RUS

Активная акустическая система

you want - we can

Пульт дистанционного управления

a STANDBY: кнопка дежурного режима b MUTE: кнопка отключения звука c INPUT: кнопка выбора источника сигнала d SOUND: кнопка переключения режима PRO. LOGIC e RESET: кнопка сброса настроек f SW.VOL-: кнопка уменьшения уровня громкости сабвуфера g SW.VOL+: кнопка увеличения уровня громкости сабвуфера h C.VOL-: кнопка уменьшения уровня громкости центрального

канала i C.VOL+: кнопка увеличения уровня громкости центрального канала j S.VOL-: кнопка уменьшения уровня громкости тыловых каналов

k S.VOL+: кнопка увеличения уровня громкости тыловых каналов l M.VOL-: кнопка уменьшения общего уровня громкости АС m M.VOL+: кнопка увеличения общего уровня громкости АС

Установка элементов питания

Перед использованием ПДУ вставьте 2 элемента питания 1,5 В типа AAA.

• Снимите крышку батарейного отсека.

• Вставьте 2 элемента питания, соблюдая полярность.

• Закройте крышку.

Примечания:

• Если ПДУ не работает, проверьте наличие элементов питания или замените их на новые.

• Направьте ПДУ на окно ИК-приемника на сабвуфере.

• Используйте ПДУ под углом не более 30 градусов на расстоянии не более 7 метров.

5.1 для домашнего кинотеатра

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Для достижения лучшего эффекта восприятия АС следует рас-

положить колонки согласно рис. 4. Центр и фронтальная пара расположены на линии виртуальной окружности, радиусом которой является расстояние от слушателя до центральной колонки, а центром окружности – голова слушателя. Расстояние от слушателя до каждой из фронтальных колонок и центральной колонки равны. Расстояние между фронтальными колонками равно расстоянию от слушателя до каждой из колонок. Тыловые колонки расположены на таком же удалении от слушателя (также на виртуальной окружности) под углом примерно 110° к оси «слушатель – экран».

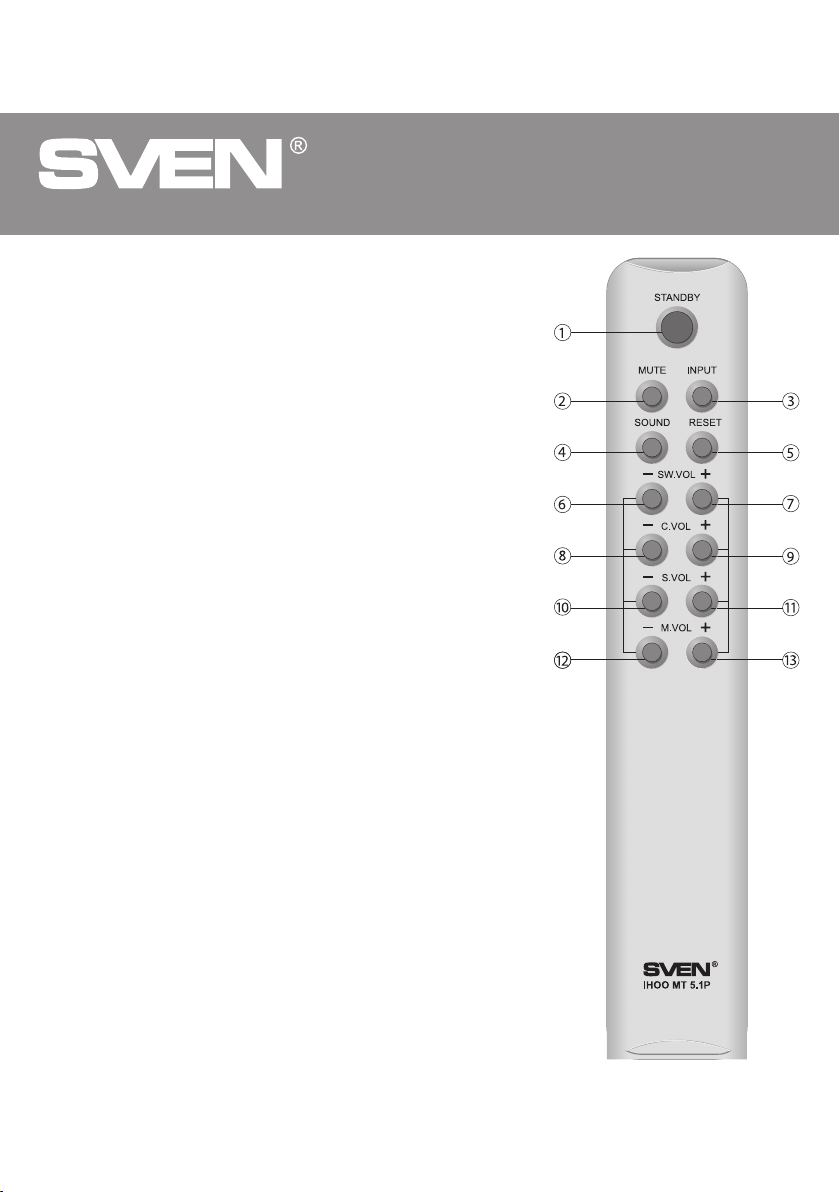

Рис.3. Пульт управления

Page 7

RUS

Руководство по эксплуатации

• Избегайте установки колонок в углах помещений и непосредственно возле стен, это может привестик возникновению нежелательных резонансов и призвуков. При возможности размещайте АС на расстоянии не менее 20 см от стен.

• Для наиболее точного восприятия желательно, чтобы высокочастотные твиттеры находились на одном уровне с ухом слушателя.

• Не рекомендуется устанавливать колонки в ниши. Такое размещение может повлиять на воспроизведение звука, особенно в низкочастотном диапазоне.

• Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, где сабвуфер будет звучать наилучшим образом.

Подключение колонок к сабвуферу

• В целях безопасности перед началом соединения убедитесь, что все устройства отключены от

сети. На сабвуфере следует уменьшить громкость.

• Подключите колонки к сабвуферу, как показано на рис. 5, используя акустические кабели (из комплекта).

IHOO MT 5.1

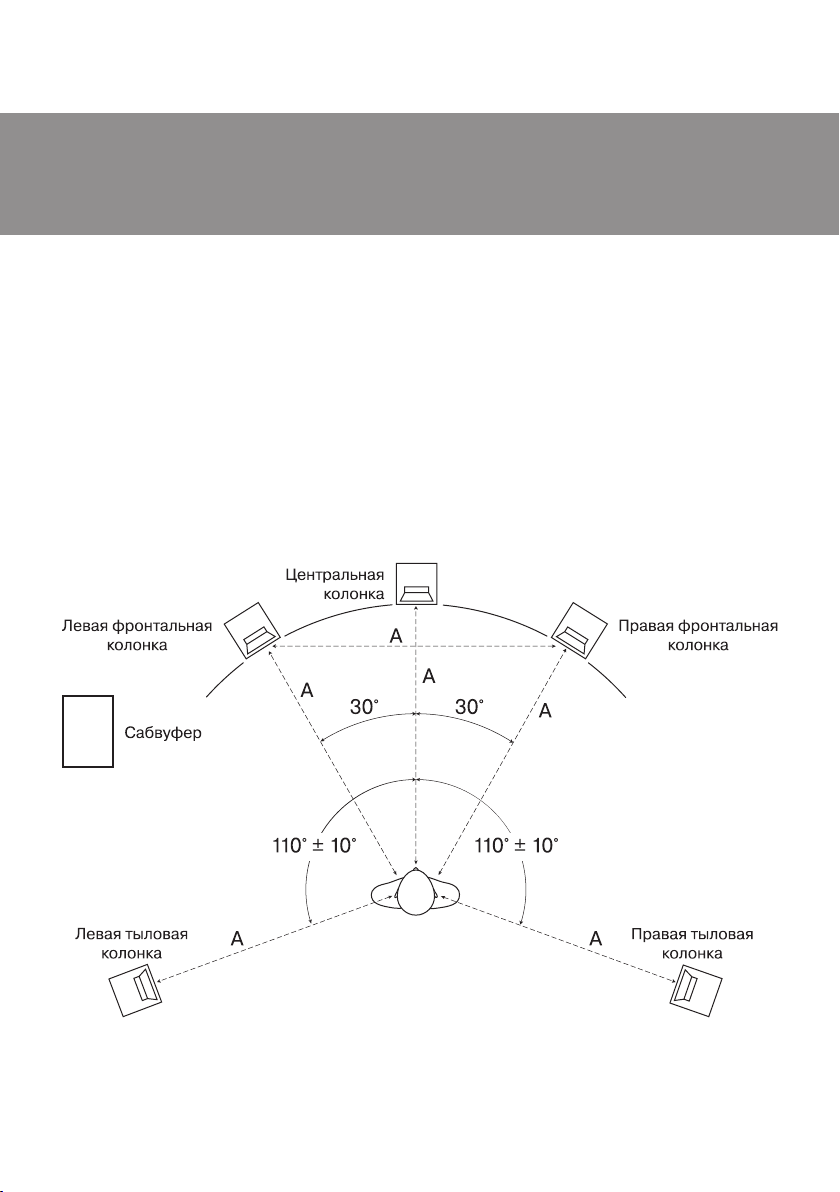

Рис. 4. Расположение колонок

Page 8

RUS

you want - we can

Активная акустическая система

5.1 для домашнего кинотеатра

Центральная колонка

Правая фронтальная

колонка

Правая тыловая

колонка

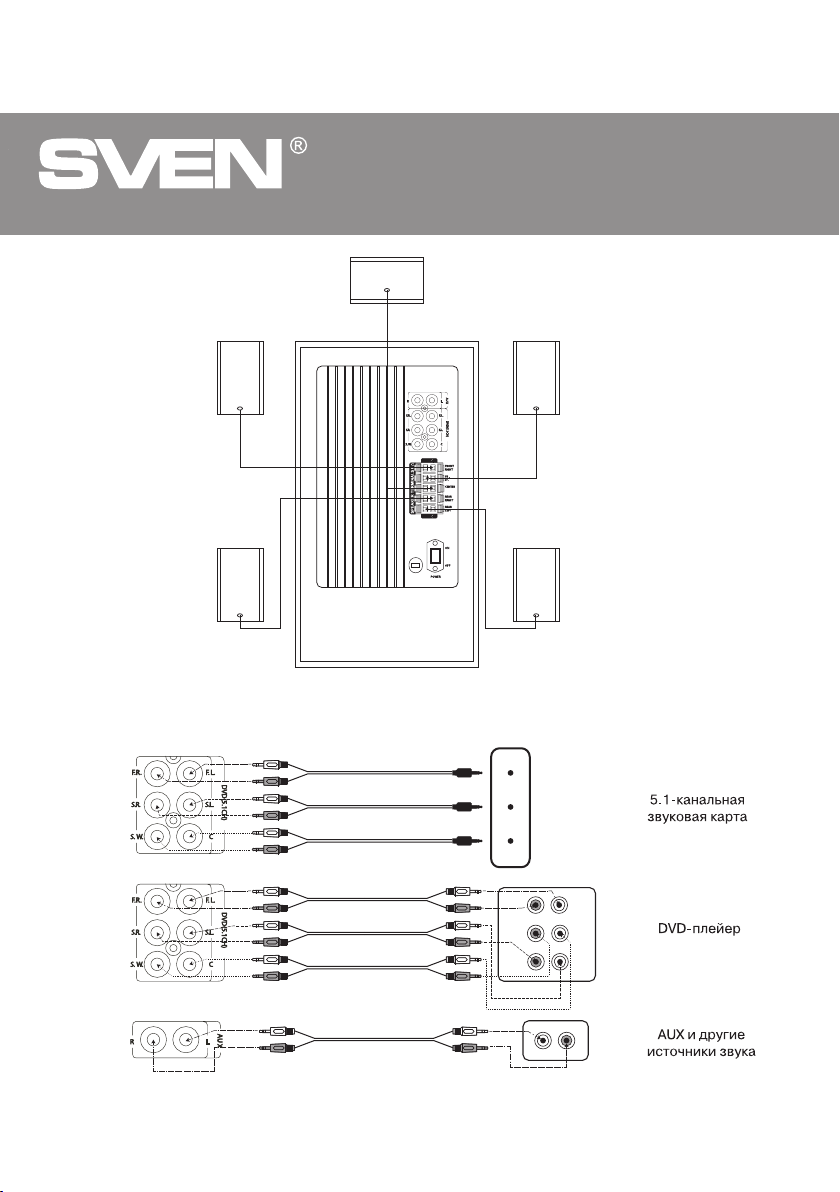

Рис. 5. Схема подключения колонок

Подключение источников сигнала

FRONT

REAR

CENTER\SUB

AUDIO

FR FL

Левая фронтальная колонка

Левая тыловая колонка

Рис. 6. Схема подключения источников сигнала

Page 9

RUS

Руководство по эксплуатации

Работа системы Включение сабвуфера

Подключите кабель питания к сетевой розетке, включите систему на задней панели сабвуфера k. Через несколько секунд индикатор на передней панели сабвуфера замигает. Включите систему кнопкой Standby a на пульте ДУ или кнопкой On/Standby h на передней панели сабвуфера.

Выбор источников сигнала

Существует один стерео вход (AUX) и один 5.1-канальный вход. Выберите кнопкой i на передней панели или кнопкой Input c на пульте управления нужный источник сигнала. Нажимайте кнопку на передней панели или на пульте ДУ несколько раз, пока не загорится индикатор с необходимым входом.

Управление громкостью звука

Правильная регулировка звука обеспечивает эффект живой музыки. Для регулировки громкости фронтальных каналов и общей громкости нажмите кнопку m (+) или l (-) M.VOL на пульте или кнопки Volume+ m Volume- l на панели управления сабвуфера. Громкость центрального канала регулируется на пульте управления кнопками — h-i, сабвуфера — f-g, тыловых каналов — j-k.

Эффект объемного звучания Pro, logic

Эту функцию можно включить при подаче сигнала на стереовход. Для этого нажмите кнопку Sound d на пульте или кнопку Sound j на панели управления сабвуфера. На передней панели загорится индикатор Pro.logic e. Обработанный стереосигнал будет звучать из 5 сателлитов и сабвуфера. Нажмите соответствующие кнопки еще раз, чтобы отключить эту функцию.

Сброс настроек

Нажмите кнопку Reset e на пульте для сброса установленных настроек.

Режим отключения звука (MUTE)

Звук отключается кнопкой Mute b на ПДУ. При нажатии на эту кнопку на передней панели начинают мигать индикаторы Down f и UP g. Для включения звука нажмите кнопку Mute b или кнопки M.Vol+m/M.Vol-l на пульте либо кнопки Up g Down f на панели сабвуфера.

Дежурный режим (STANDBY)

Функция STANDBY предназначена для быстрого включения системы и экономии потребления электроэнергии. При нажатии кнопки On/Standby h на передней панели или кнопки Standby a на ПДУ индикатор a замигает, показывая, что система находится в дежурном режиме. Нажмите одну из кнопок снова, индикатор загорится, система вернется в рабочий режим.

IHOO MT 5.1

Page 10

RUS

you want - we can

6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Неисправность

АС не включается.

Нет звука.

В колонках АС слишком тихий звук.

Искажение звука.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регуляторы громкости установлены в положение наименьшей громкости.

Неправильно подключены источники аудиосигнала.

Выбран неправильный вход усилителя.

Нажата кнопка отключения звука на ПДУ.

Неправильно подключены источники аудиосигнала.

Регуляторы громкости установлены в положение наименьшей громкости.

Большая амплитуда входного сигнала.

Активная акустическая система

5.1 для домашнего кинотеатра

Способ устранения

Проверьте подключение к сети.

Нажмите кнопку Power на задней панели сабвуфера.

Подстройте регулятор громкости.

Подключите источники сигнала в соответствии с рис. 5.

Установите правильно переключатель входа на сабвуфере или на ПДУ (кнопка Input).

Нажмите повторно кнопку отключения звука (Mute) или кнопки изменения громкости звука.

Подключите источники сигнала в соответствии с рис. 5.

Подстройте регуляторы громкости.

Регуляторами громкости на источниках аудиосигнала и АС уменьшите величину входного сигнала.

Не работает ПДУ.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

Инфракрасный сигнал ПДУ не попадает в окно приемника на сабвуфере.

Разряжены элементы питания ПДУ.

Располагайте окна приемопередатчиков ПДУ и сабвуфера напротив друг друга.

Замените элементы питания.

Page 11

RUS

Руководство по эксплуатации

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт:

сабвуфера фронтальных сателлитов центрального сателлита тыловых сателлитов

Диаметр динамиков, мм:

сабвуфера НЧ-динамиков фронтальных колонок ВЧ-динамиков фронтальных колонок НЧ-динамиков центральной колонки ВЧ-динамика центральной колонки широкополосных динамиков тыловых колонок

Сопротивление, Ом

Напряжение питания, В/Гц

Частотный диапазон, Гц

Входные разъемы

Перекрестные помехи, дБ

Отношение сигнал/шум, дБ

IHOO MT 5.1

Значение

2 × 20 20 2 × 20

Ø 165 Ø 115 Ø 25 2 × Ø 115 Ø 25 Ø 115

~220/50

40 – 22 000

«тюльпан» RCA

> 40

> 80

Размеры, мм:

сабвуфера фронтальных колонок центральной колонки тыловых колонок

Вес, кг

Примечания:

•

Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий. Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления*.

•

Санитарно эпидемиологическое заключение №77.01.16.346.П. 022261.04.09, выдано

14.04.2009, действительно до 14.04.2014.

200 × 350 × 415 168 × 220 × 300 400 × 150 × 140 150 × 150 × 180

18,65

Page 12

Активная акустическая система

5.1 для домашнего кинотеатра

Модель: IHOO MT 5.1P Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.. Гарантийный срок: 12 мес. Срок службы: 5 лет. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие,

15. Сделано в Китае.

Модель: IHOO MT 5.1P Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. (044) 233-65-89/98. Призначення, споживчі властивості та відомості про безпеку товару див. у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.. Гарантійний термін: 12 міс. Строк служби: 5 років. Товар сертифіковано/має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road, № 02-02, Singapore, 427447. Produced under the control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland, 48310. Made in China.
