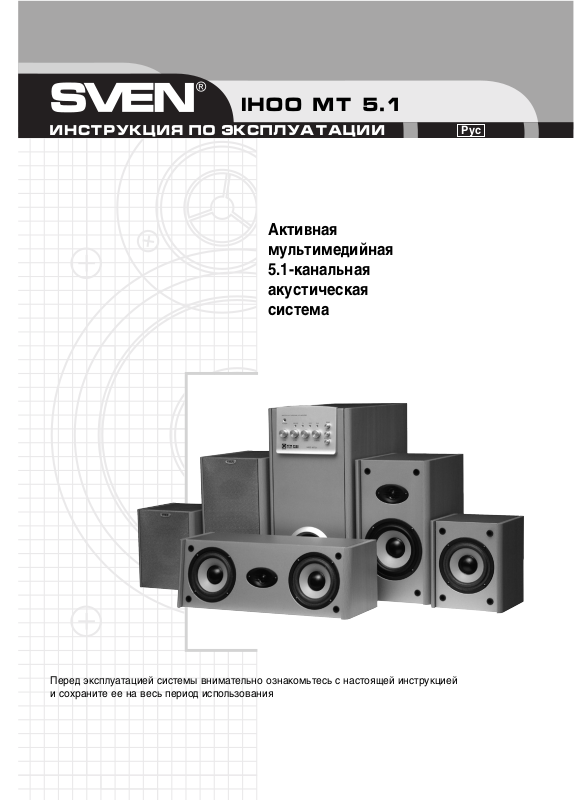

ИНСТРУКЦИЯ ПО эксплуатации

IHOO MT 5.1

Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией и сохраните ее на весь период использования

Ðóñ

Активная мультимедийная

5.1-канальная акустическая система

Page 2

Благодарим Вас за покупку акустической системы (АС) торговой марки SVEN!

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данной инструкции.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

РАСПАКОВКА

Аккуратно распакуйте акустическую систему, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений, если АС повреждена при транспортировке, обратитесь в фирму, осуществлявшую доставку, если АС функционирует неправильно, сразу же обратитесь к продавцу, у которого Вы ее приобрели.

АВТОРСКОЕ ПРАВО

Техническая поддержка размещена на сайте: http://www.sven.ru 2

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Page 3

СОДЕРЖАНИЕ

1. МЕРЫ БЕЗОПАСНОСТИ

........................................................................................................................................................... 4

2. КОМПЛЕКТАЦИЯ ......................................................................................................................................................................... 4

3. ОСОБЕННОСТИ АС .................................................................................................................................................................... 4

4. РАСПОЛОЖЕНИЕ АС ................................................................................................................................................................. 4

5. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ ................................................................................................................................... 5

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................................................................................................... 7

Ðóñ SVEN IHOO MT 5.1

Page 4

1. МЕРЫ БЕЗОПАСНОСТИ

1. Не допускайте замыканий проводов (в том числе и «заземленных») колонок между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

2. Оберегайте АС от попадания в отверстия посторонних предметов.

3. Оберегайте АС от повышенной влажности, пыли и воздействия высоких температур.

4. Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить окрашенную поверхность. Для чистки используйте мягкую сухую ткань.

5. Не вскрывайте и не производите ремонт самостоятельно.

2. КОМПЛЕКТАЦИЯ

1. Сабвуфер в деревянном корпусе – 1 шт.

2. Центральная колонка в деревянном корпусе – 1 шт.

3. Фронтальная колонка в деревянном корпусе – 2 шт.

4. Тыловая колонка в деревянном корпусе – 2 шт.

5. Сигнальный входной кабель – 3 шт.

6. Соединительный кабель для фронтальных колонок – 2 шт.

7. Соединительный кабель для центральной колонки – 1 шт.

8. Соединительный кабель для тыловых колонок – 2 шт.

9. Инструкция по эксплуатации – 1 шт.

3. ОСОБЕННОСТИ AC



Встроенный шестиканальный усилитель для сабвуфера и сателлитов



Входные сигналы по стандартам AC-3, DTS и stereo



Синтез выходных сигналов 5.1 из входного стереосигнала осуществляется процессором Q-Sound



Переключатель режимов по входу АС-3/stereo и переключатель режимов по выходу 5.1-stereo



Встроенный трансформаторный источник питания



Может подключаться к аудиовыходам звуковой карты ПК, VCD, CD, проигрывателей и т. д.



Магнитное экранирование позволяет использовать систему вблизи мониторов и телевизоров практически без искажения изображения



Раздельные регуляторы громкости сабвуфера и сателлитов



Электронный переключатель источника входного сигнала: CD/VCD, TV, TAPE, DVD

4. РАСПОЛОЖЕНИЕ АС

1. Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра (см. схему расположения колонок).

2. АС имеет фазоинвертор, выходящий на заднюю стенку, устанавливайте систему на расстоянии 20–30 см от стенки или другого препятствия.

3. Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, устанавливайте АС подальше от телевизора.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Page 5

5. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

1. Подсоедините сателлиты к сабвуферу в соответствии со схемой подключения.

2. Вставьте разъемы сигнальных кабелей в выходные розетки звуковой карты компьютера, аудио-, видеопроигрывателя и т. п.,

затем соедините вилки сигнальных кабелей с соответствующими входными розетками сабвуфера.

3. Поверните ручки регуляторов громкости на минимум.

4. Вставьте вилку питания в сетевую розетку и включите питание.

5. Нажмите кнопку BAND для выбора источника сигнала, ориентируясь на светящийся зеленый индикатор у надписи выбранного

источника.

6. Нажмите кнопку 5.1/ST для выбора режима воспроизведения звука. В позиции 5.1 работают все шесть колонок

в соответствии с режимами АС-3 или DTS. В позиции ST работают только фронтальные колонки и сабвуфер.

7. Нажмите кнопку AC-3/SURR для выбора режима работы по входу. В позиции АС-3 подключаются шесть входов. В позиции

SURR подключается двухканальный стереовход.

8. Подстройте ручки регуляторов громкости сабвуфера и сателлитов на необходимый уровень.

9. Перед выключением питания поверните ручки регуляторов на минимум.

Примечание. Для повышения качества воспроизведения пользуйтесь выходом звуковой карты Line-Out.

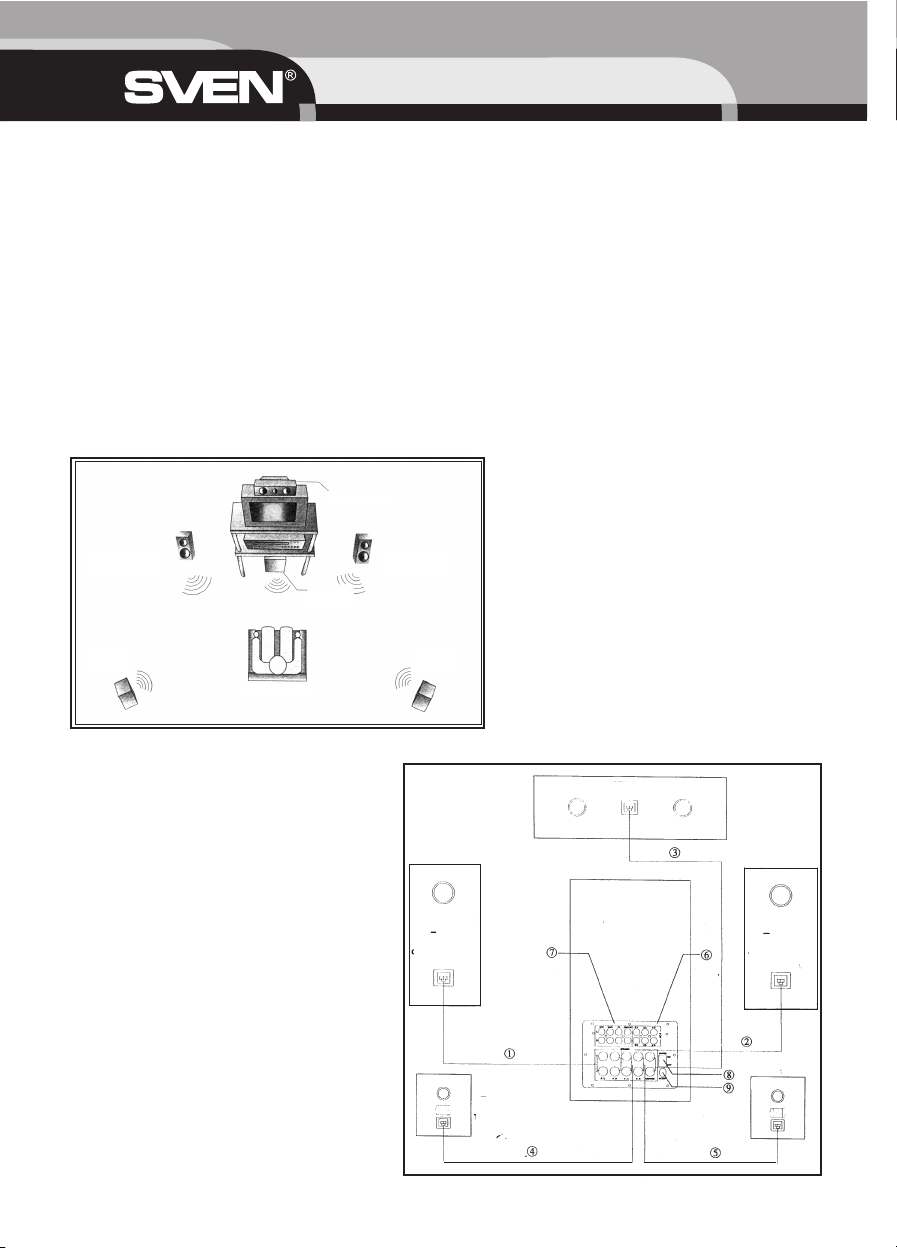

Схема подключения колонок

Ðóñ SVEN IHOO MT 5.1

Page 6

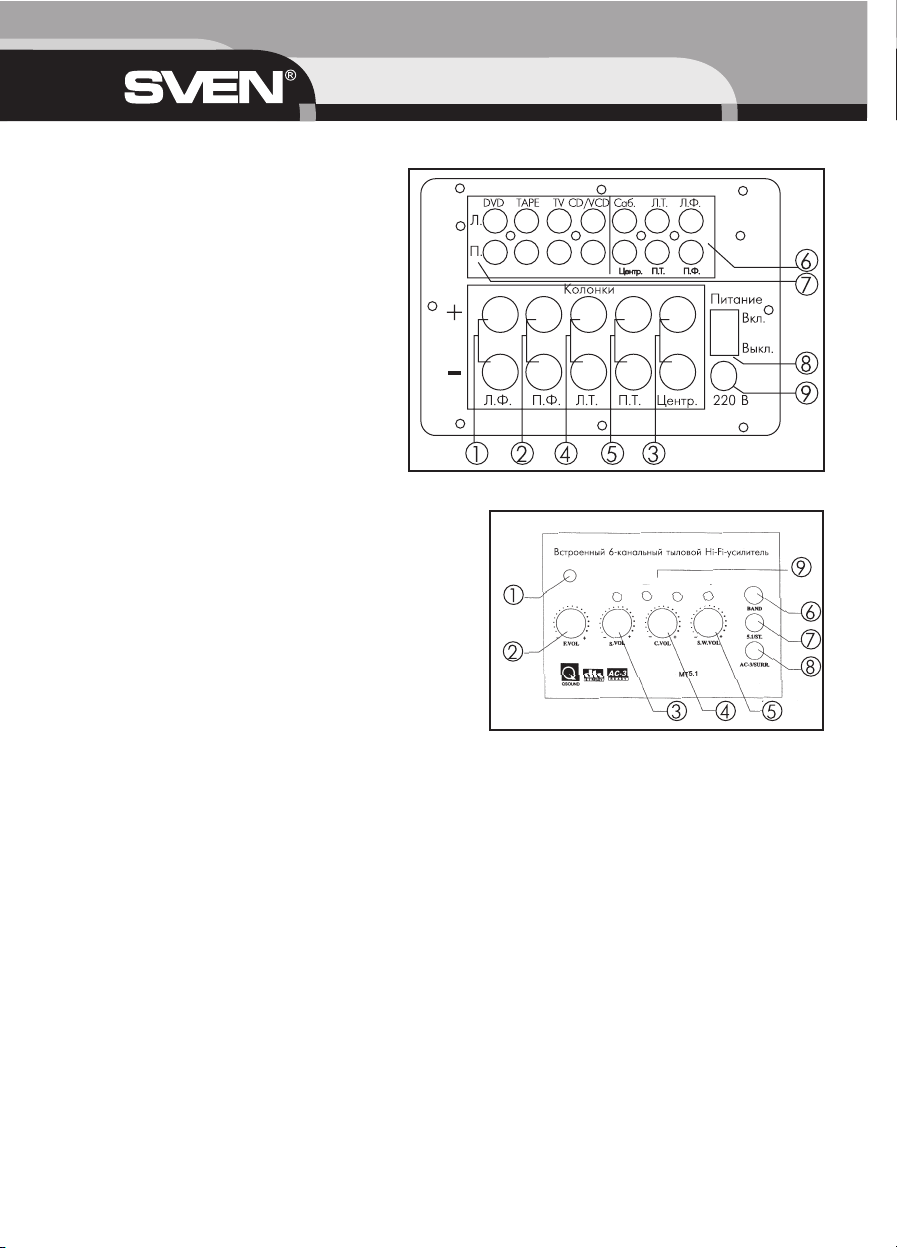

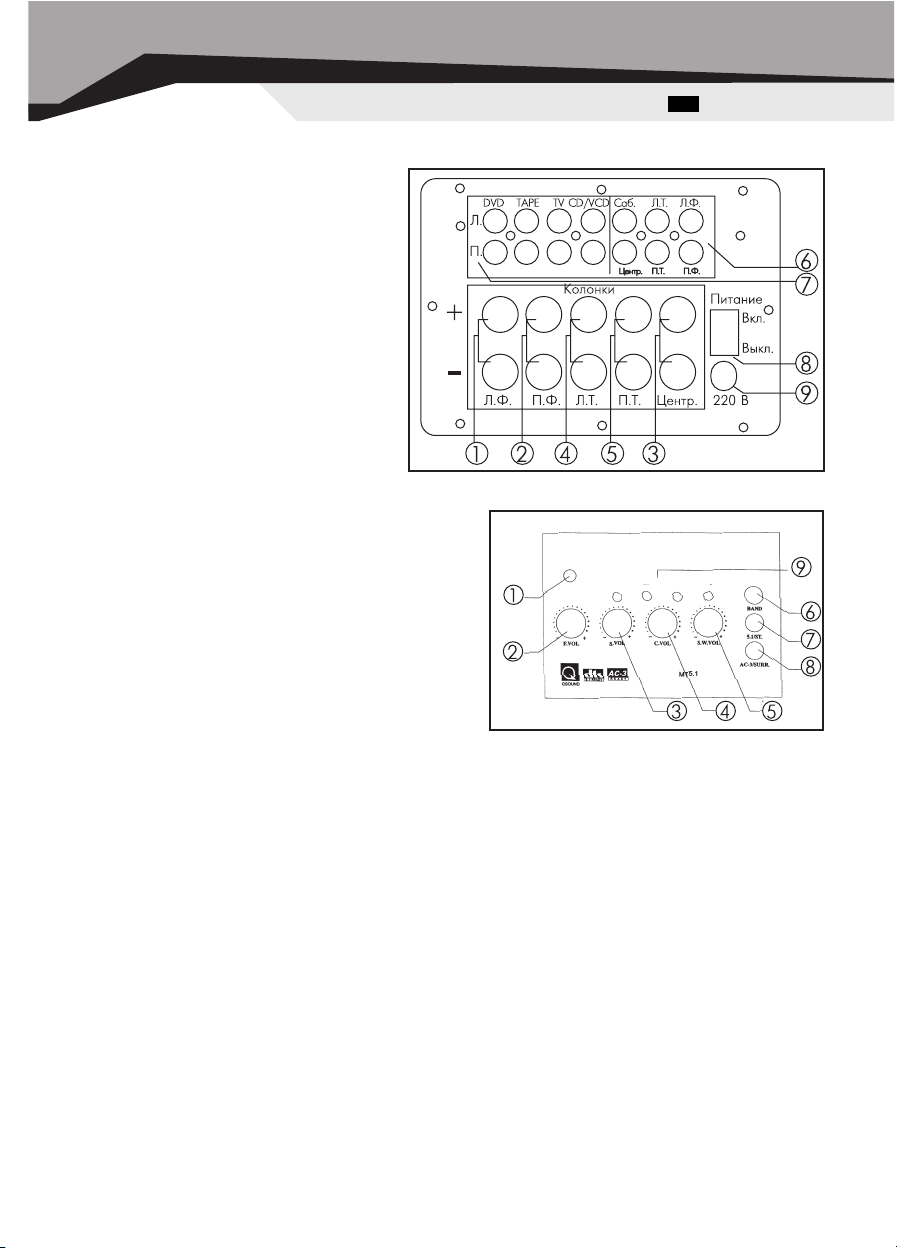

Задняя панель

1. Левый фронтальный выход

2. Правый фронтальный выход

3. Центральный выход

4. Левый тыловой выход

5. Правый тыловой выход

6. Входы АС-3

7. Входы для подключения аппаратуры

8. Выключатель питания

9. Кабель питания

Передняя панель

1. Индикатор питания

2. Регулятор громкости фронтальных колонок

3. Регулятор громкости тыловых колонок

4. Регулятор громкости центральной колонки

5. Регулятор громкости сабвуфера

6. Кнопка переключения входов

7. Кнопка переключения режимов 5.1/ST

8. Кнопка переключения режимов AC-3/SURR

9. Индикаторы подключения аппаратуры

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Page 7

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

1. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.

2. Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические характеристики могут быть изменены без предварительного уведомления.

Ðóñ SVEN IHOO MT 5.1

Мощность (RMS):

сабвуфер фронтальные сателлиты центральный сателлит тыловые сателлиты

35 Âò 2 õ 18 Âò 18 Âò 2 õ 18 Âò

Динамики:

сабвуфер фронтальный низкочастотный фронтальный высокочастотный центральный низкочастотный центральный высокочастотный тыловые широкополосные

137 ìì, 40 Âò 125 ìì, 30 Âò 37 ìì, 5 Âò 100 ìì, 15 Âò 37 ìì, 5 Âò 100 ìì, 20 Âò

Сопротивление 4 Îì

Напряжение питания ~220 Â, 50 Ãö

Частотный диапазон 20–20 000 Ãö

Входные разъемы «тюльпан» RCA

Перекрестные помехи 45 äÁ

Соотношение сигнал/шум 75 äÁ

Размеры:

сабвуфер фронтальные колонки центральная колонка тыловые колонки

200 õ 320 õ 400 ìì 168 õ 220 õ 300 ìì 400 õ 150 õ 140 ìì 150 õ 150 õ 180 ìì

Масса 7,5 + 2 x 4,1 + 3,6 + 2 x 1,8 êã

Page 8

OPERATION MANUAL

Please read this operation manual before using the unit and retain this operation manual in safe place for future reference

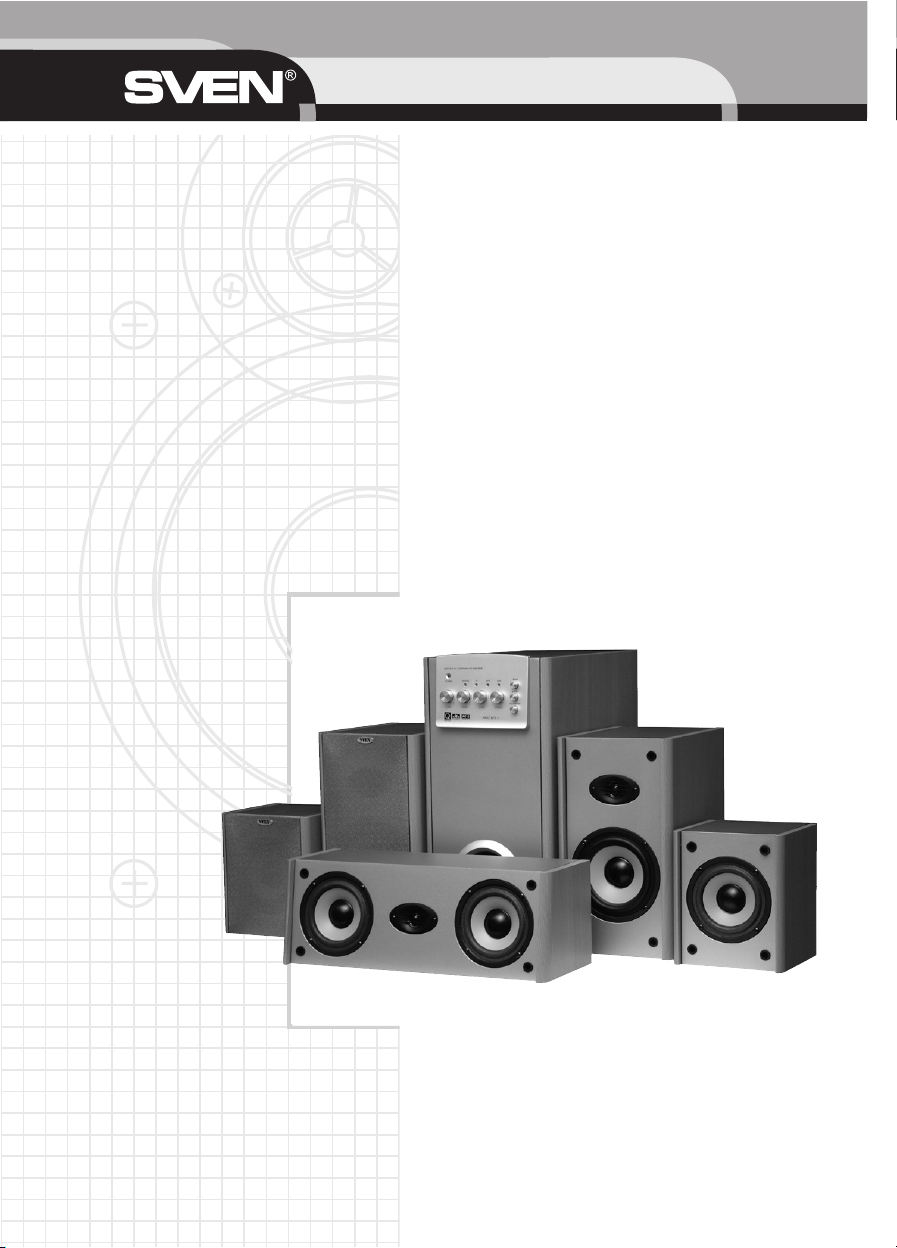

Active

5.1 speaker system IHOO MT 5.1

Page 9

Thank you for buying the Sven acoustic system (AS)!

LIMITED WARRANTY

The enclosed materials are provided «as is» without warranty of any kind, either expressed or implied, including but not limited to the implied warranties of merchant ability and fitness for a particular purpose. The entire risk as to quality and performance of the system and enclosed material is assumed by you.

LIMITATION OF REMEDIES

Sven entire liability and your exclusion remedy shall be replacement of the media if you have met the conditions as described under «Limited Warranty». In no event will Sven Corporation be liable to you for any damages arising out of your use of this system. All mentioned trademarks are registered trademarks of their respective owners.

Technical support is on http://www.sven.ru

Eng SVEN IHOO MT 5.1

Page 10

CONTENTS

1. Safety precautions ....................................................................................................................................................................... 11

2. Packing including ......................................................................................................................................................................... 11

3. AS Features .................................................................................................................................................................................... 11

4. Locating ........................................................................................................................................................................................... 11

5. Installation and operation guide .............................................................................................................................................. 12

6. Specification ................................................................................................................................................................................... 14

OPERATION MANUAL

Page 11

1. SAFETY PRECAUTIONS

1. Do not allow AS wire connecting (including grounded ones), AS wire and amplifier package connecting, AS wire connecting to ground, as this may cause amplifier output stages damage.

2. Never push objects of any kind (needles, hair-pins, coins, insects) into this system.

3. Do not put the system in damp circumstances, prevent from ingress of moisture and dust. (Do not place flower vases and other objects on the system).

4. Prevent AS from heating. (Do not install AS near heat sources and prevent it from direct sunlight).

5. Do not use petrol, alcohol and other solvents when cleaning, as they may damage stained surface. Clean only with dry soft cloth.

6. Do not open AS.

7. If AS do not operate, unplug it and refer to service personnel.

2. PACKING INCLUDING

1. Wooden cabinet for sub-woofer – 1 pc

2. Wooden cabinet for center – 1 pc

3. Wooden cabinet for front – 2 pcs

4. Wooden cabinet for surround – 2 pcs

5. Link cable for front – 2 pcs (2 õ 2.5 m)

6. Link cable for center – 1 pc (2 m)

7. Link cable for surround – 2 pcs (2 õ 10 m)

8. Signal input cable – 3 pcs (3 õ 1.5 m)

9. Operation manual – 1 pc

3. AS FEATURES



Built-in OCL amplifier, circuit designed for subwoofer and front, center, surround with six channels output.



AC-3 READY.



Q-SOUND 5.1 channels output.



Adaptable to CD/VCD, TV, TAPE, DVD.



Completely magnetically shielded, can be put together with PC monitor, TV without any interaction.



Independent volume control knobs for subwoofer, front, center and surround speakers respectively.



Electronic shift selection of input mode.

4. LOCATING

1. Place the speakers symmetrically to the listeners to the distance not less then one meter (see fig.)

2. As AS has a phase inverter getting out to the backside, place the system on 20-30 cm distance from them wall or other obstacle.

3. Place AS far away from TV sets as picture distortion in supersensitive monitors and TV sets is possible.

Eng SVEN IHOO MT 5.1

Page 12

5. INSTALLATION AND OPERATION GUIDE

1. Connect the sub-woofer and the front, center, surround speakers with link cables.

2. Insert one end of the signal input cable into the output port of audio (video) player (DVD, CD/VCD, TV, APE), then connect another

end with input port at the back of the sub-woofer according to the red and the white cable respectively.

3. Revolve all the function knobs to minimum volume then press the power button.

4. Plug into power connector for power.

5. Press button «BAND» to select signal sources, the indicator switch among «CD/ VCD, TV, TAPE, DVD the green indicator shows the

working channel.

6. Press button «5.1/ST» to select the sound field mode. select «5.1», the six speakers are on playing despite AC-3 or SURR. input,

select «ST», only the front speakers and the subwoofer are on work.

7. Press «AC-3 /SURR button to switch between AC-3 (6 chanels input) or SURR. (two channels input)

8. Adjust the F.VOL knob for your satisfied front speaker volume effect.

9. Adjust the S.VOL knob for your satisfied surround effect.

10. Adjust the C.VOL knob for your ideal center effect.

Connection guide

OPERATION MANUAL

LOCATING

Center

Subwoofer

Right front

Left front

Left

surround

Right

surround

Left

surround

Right

surround

Left front

Page 13

Signal input/output board

1. L. front output

2. R. front output

3. Center output

4. L. surround output

5. R. surround output

6. AC-3 input port

7. Stereo signal input

8. Power ON/OFF

9. Power cable

Front panel illustration

1. Power

2. Front volume

3. Surround volume

4. Centrer volume

5. Sub-woofer volume

6. Band

7. 5.1/ST. switch button

8. AC-3/SURR switch button

9. Signal input indicators

Eng SVEN IHOO MT 5.1

BUILT-IN 6 CH/SURROUND HI-FI AMPLIFER

Page 14

6. SPECIFICATION

Notes:

1. Given specifications may not serve the basis for claims.

2. Sven production is constantly developed. That’s why the specifications may be changed without preliminary notice.

OPERATION MANUAL

Output power (RMS):

subwoofer front center surround

35 W 2 x 18 W 18 W 2 x 18 W

Speaker unit:

subwoofer front tweeter front woofer center woofer center tweeter surround

6.5", 40 W 1,5", 5 W 5", 30 W 4", 15 W (8 Ohm) 1,5", 5 W 4", 20 W (full range)

Rated impedance 4 Ohm

Frequency response 20–20 000 Hz

Power supply 220 V AC, 50 Hz

Signal input port RCA jack

Separation 45 dB

S/N ratio 75 dB

Dimension:

subwoofer front center surround

L 200 x D 320 x Í 400 mm L 168 x D 220 x H 300 mm L 400 x D 150 x H 140 mm L 150 x D 150 x H 180 mm

Weight 7.5 + 2 x 4.1 + 3.6 + 2 x 1.8 kg
