Sven MS-960 User Manual [en, uk, ru]

Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-960

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .............................................................................................. .. . .

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .................................................... .....

2. КОМПЛЕКТНОСТЬ АС ..................................................... ... .. ..... ......

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ..............................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............................................. ..........

UKR .............................................................................................. .....

ENG ..................................................................................................

MS-960

......

12

1
1
2
2
2
3
5
5
6

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий­ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Техническая поддержка размещена на сайте www.sven.fi

Здесь же Вы сможете найти обновленную версию данного Pуководства.

гаран-

1

RUS

Мультимедийная
акустическая система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Сигнальный кабель 2RCA к mini-jack Ø 3,5 мм – 1 шт.

• Акустический кабель – 2 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а также вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-960 предназначена для воспроизведения музыки и оз­вучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности, благодаря
чему она может быть подключена практически к любым источникам аудиосигнала (CD/DVD–
проигрывателям, телевизору, ПК и т. п.) без использования дополнительного усилителя
мощности.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Раздельная регулировка уровня общей громкости, уровня тембра и баланса

• Регулировка уровня громкости сабвуфера

• Удобное управление на передней панели

2

RUS

Руководство по эксплуатации

• Pазъем для подключения наушников

• Высококачественные шелковые ВЧ-динамики

• Магнитное экранирование

• Возможность настенного крепления колонок

• Материал корпуса колонок и сабвуфера – дерево (MDF)

Перердняя и задняя

a VOLUME: регулятор уровня общей громкости
b TREBLE: регулятор уровня высоких частот
c BASS: регулятор уровня низких частот
d BALANCE: регулятор уровня баланса
e SUB. VOL: регулятор уровня громкости сабвуфера
f EARPHONE OUT: разъем для подключения наушников
g POWER ON/OFF: выключатель питания
h POWER: индикатор питания
i SPEAKERS OUT L/R: разъемы для подключения колонок
j AUDIO INPUT L/R: разъем для подключения

источника аудиосигнала
k Шнур сетевого питания

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя сим­метрично на расстоянии не менее одного метра,
имеется возможность настенного крепления.

• Сабвуфер излучает ненаправленный звук, потому его
можно расположить в любом месте комнаты, в кото­ром сабвуфер будет звучать наилучшим образом.

• Возможно небольшое искажение изображения
у сверхчувствительных мониторов и телевизоров,
поэтому устанавливайте АС подальше от этих
устройств.

панели сабыуфера

MS-960

VOLUME

a

TREBLE

b

BASS

BALANCE

LR

SUB. VOL

EARPHONE OUT

POWER

OFF

ON

POWER

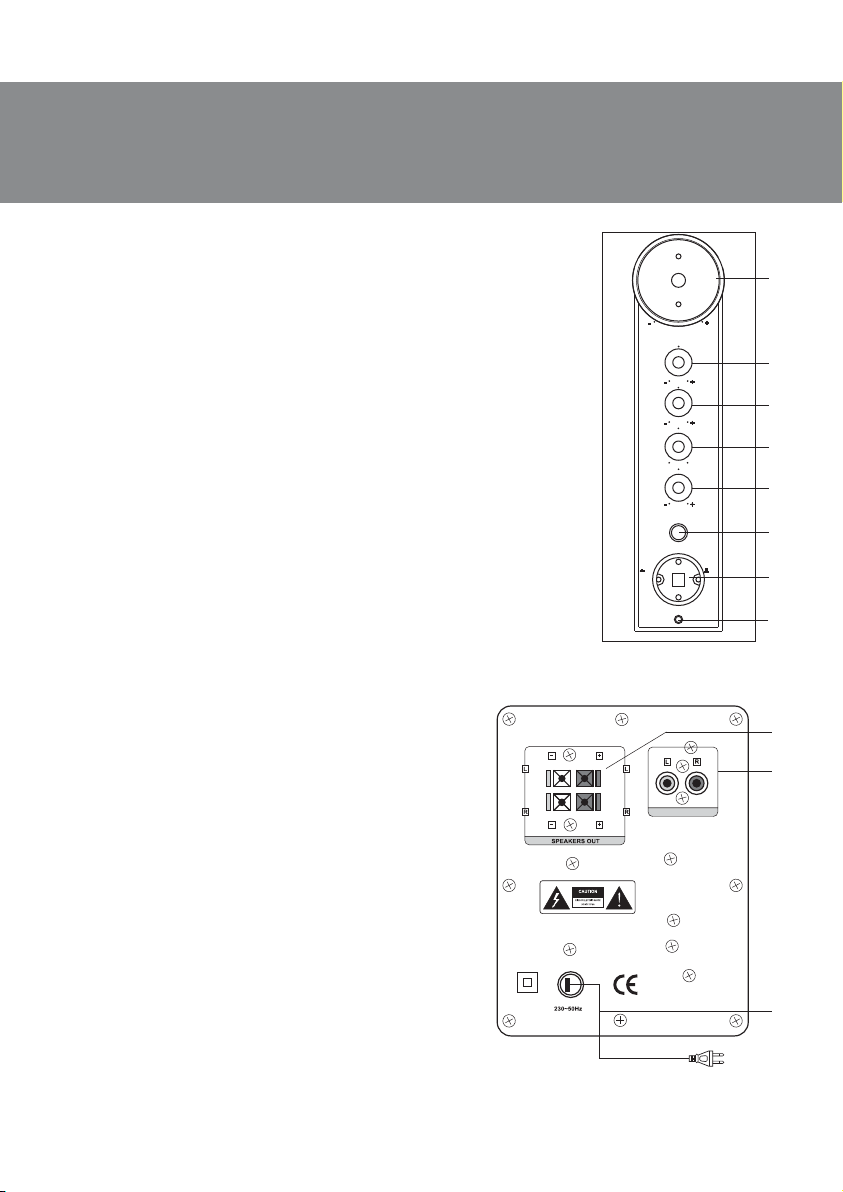

Рис. 1. Передняя

панель сабвуфера

AUDIO INPUT

c

d

e

f

g

h

i

j

Подключение и управление АС

Акустическую систему MS-960 можно подключить
практически к любым источникам аудиосигнала
(см. схему подключения на рис. 3).

• Перед подключением убедитесь, что АС отключе­на от сети. Затем подсоедините, соблюдая поляр­ность (см. рис. 3), акустические кабели сначала к
разъемам колонок, а затем к разъемам SPEAKERS
OUT L/R i сабвуфера. Плюсовые клеммы (красного
колонки (+ → +), а минусовые клеммы (черного цве­та) активной колонки – с черными клеммами пассив­ной колонки (– → –).

k

Рис. 2. Задняя панель сабвуфера

3

RUS

Мультимедийная
акустическая система 2.1

Сигнальный кабель 2RCA к mini-jack

+ переходник mini-jack к 2RCA

DVD

Компьютер

CD

Плеер

Сигнальный кабель 2RCA к

mini-jack Ø 3,5 мм

Правая

колонка

Акустический

кабель

AUDIO INPUT

Шнур питания

Задняя панель
сабвуфера

Левая

колонка

Акустический

кабель

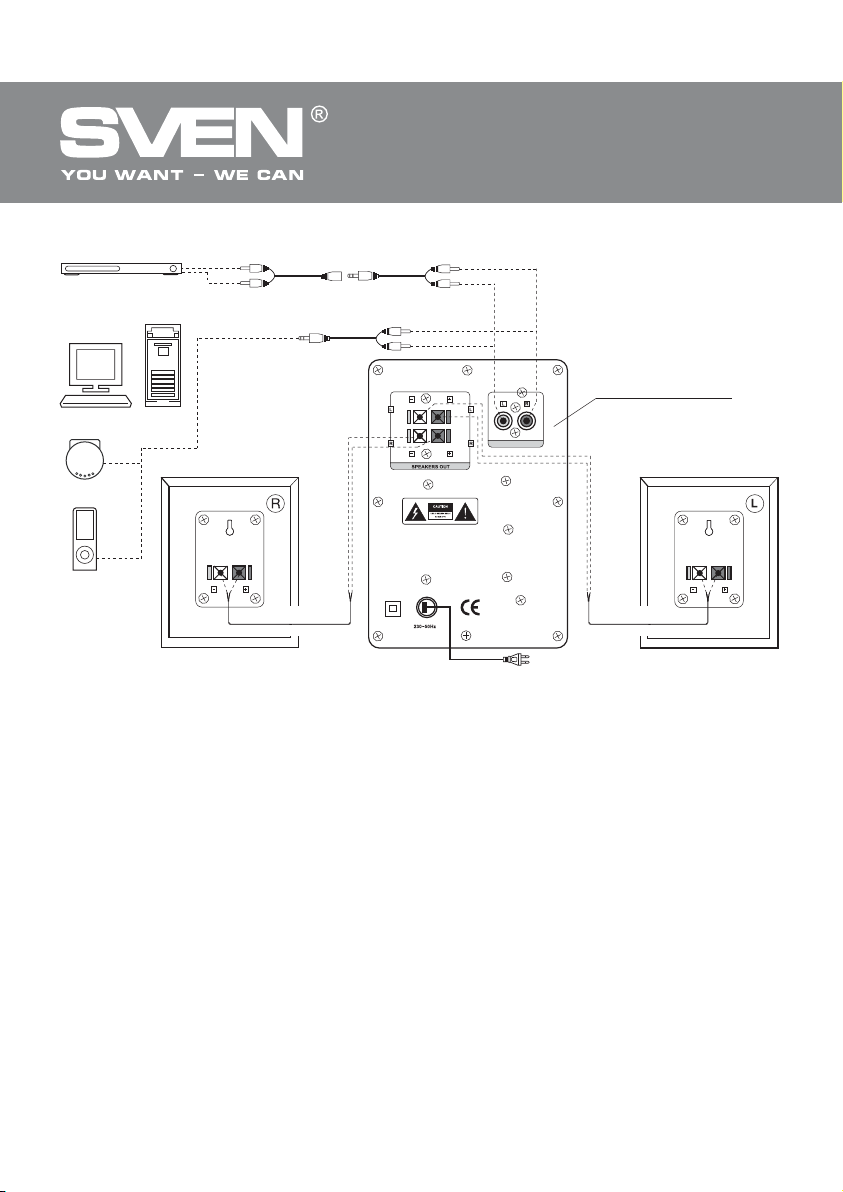

Рис. 3. Схема подключения

• Подсоедините RCA-джеки сигнального кабеля (из комплекта) к разъемам L и R аудио-

входа AUDIO INPUT j сабвуфера, а потом вставьте mini-jack (Ø 3,5 мм) сигнального кабеля
в порт LINE OUT звуковой карты ПК или в разъем аудиовыхода (OUTPUT) DVD/CD/МР
3-плеера. При подключении к разъемам аудиовыхода (OUTPUT) DVD/CD-проигрывателей
или TV воспользуйтесь сигнальным кабелем 2RCA к mini-jack (из комплекта) + переходником
mini-jack к 2RCA (не входит в комплект) или сигнальным кабелем 2RCA к 2RCA (не входит
в комплект).

Примечание. От правильности и надежности подсоединения кабелей непосредст­венно зависит качество звука. Рекомендуем использовать кабели, которые поставля­ются в комплекте с АС.

• Поставьте на минимум регулятор общей громкости VOLUME a на сабвуфере (повернув
ручку регулятора влево до упора), после чего подключите сабвуфер к

сети с помощью шнура

питания k.

• Включите питание сабвуфера выключателем POWER ON/OFF g на передней панели (поло­жение ON). На передней панели засветится индикатор питания POWER h. Затем включите
источник звука и подстройте ручки регулятора общей громкости VOLUME a, регуляторов
TREBLE b, BASS c и SUB. VOL e на необходимый уровень.

• Наушники подключайте к

разъему EARPHONE OUT f на передней панели сабвуфера.

4

RUS

Руководство по эксплуатации

Примечания. Если Вы длительное время не используете АС, не забудьте выключить
устройство вык лючателем g
из розетки. Для повышения качества воспроизведения звука пользуйтесь выходом
звуковой карты Line-Out.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность

АС не включается.

Нет звука или в
колонках АС
слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера
сателлитов

Диапазон частот, Гц

сабвуфера
сателлитов

Диаметр динамиков, мм

сабвуфера

сателлитов (ШП + ВЧ)
Напряжение питания, В/Гц
Размеры (Ш × В × Г), мм

сабвуфера

сателлитов (одной колонки)
Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.

• Продукция торговой марки SVEN постоянно совершенствуется. По этой причине тех-
нические характеристики могут быть изменены без предварительного уведомления.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Большая амплитуда входного
сигнала.

на передней панели и вынуть вилку сетевого шнура k

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно

Регуляторами громкости на ис­точнике сигнала и АС уменьши­те величину входного сигнала.

Значение

50 (20 + 2 × 15)
20
2 × 15

50 – 140
140 – 20 000

Ø 125
Ø 75 + Ø 20

~220/50

170 × 238 × 260
115 × 180 × 140

6,8

MS-960

.

5

Мультимедійна
акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-960

www.sven.fi

UKR

Керівництво з експлуатації

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ..... ....... .........

3. ЗАХОДИ БЕЗПЕКИ ............................................................... ..........

4. ТЕХНІЧНИЙ ОПИС ...........................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .................................................. ...........

ENG ................................................................................. .................

MS-960

....

10

11
11

12

1
6
7
8
8
9

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке­небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то­му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про­давця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

Також тут Ви зможете знайти оновлену версію цього керівництва.

необхідно витримати в умовах кімнатної температури не

Технічна підтримка розміщена на сайтi www.sven.fi

7

UKR

Мультимедійна
акустична система 2.1

2. КОМПЛЕКТНІСТЬ АС

• Сабвуфер — 1 шт.

• Сателіти — 2 шт.

• Сигнальний кабель 2RCA до mini-jack Ø 3,5 мм — 1 шт.

• Акустичний кабель — 2 шт.

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

Увага! Усередині корпусу на елементах без ізоляції є висока
напруга

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос­тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервіс­ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси­лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Під час заміни запобіжника відключайте АС від мережі. Використовуйте запобіжники того ж ти­пу і номіналу. Не використовуйте саморобні запобіжники.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-

ладів. Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

, що може викликати ураження електричним струмом.

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС) MS-960 призначена для відтворення музики і озвучування ігор,
фільмів тощо. АС оснащена вмонтованим підсилювачем потужності, завдяки чому її можна
підключити практично до будь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора,
ПК тощо) без використання додаткового підсилювача потужності

Особливості акустичної системи

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та інши-

ми джерелами звуку

• Роздільне регулювання рівня загальної гучності, рівня високих та низьких частот

• Регулювання рівня гучності сабвуфера

• Зручне управління на передній панелі

• Pоз’єм для підключення навушників

.

8

UKR

Керівництво з експлуатації

• Високоякісні шовкові ВЧ-динаміки

• Магнітне екранування

• Можливість настінного кріплення колонок

• Матеріал корпусу колонок і сабвуфера – дерево (MDF)

Передня і задня панелі сабіуфера

a VOLUME: регулятор рівня загальної гучності
b TREBLE: регулятор рівня гучності високих частот
c BASS: регулятор рівня гучн ості низьких
d BALANCE: регулятор рівня балансу
e SUB. VOL: регулятор рівня гучності сабвуфера
f EARPHONE OUT: роз’єм для підключення навушників
g POWER ON/OFF: вимикач живлення
h POWER: індикатор живлення
i SPEAKERS OUT L/R: роз’єми для підключення колонок
j AUDIO INPUT L/R: роз’єм для підключення джерела аудіосигнала
k Шнур мережевого живлення

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ

• Розташовуйте колонки відносно слухача симетрично на відста-

ні не менше одного метра, є можливість настінного кріплення.

• Сабвуфер випромінює ненапрямлений звук, тому його можна
розташувати в будь-якому місці кімнати, в якому сабвуфер зву­чатиме якнайкраще.

• Можливе невелике спотворення зображення у над­чутливих моніторів і телевізорів, тому встанов­люйте АС якомога далі від цих пристроїв.

Підключення та управління АС

Акустичну систему MS-960 можна підключити прак­тично до будь-яких джерел аудіосигналу (див. схе­му підключення на мал. 3).

• Перед підключенням переконайтеся, що АС відклю­чена від мережі. Потім під’єднайте, дотримуючись
полярності (див. мал. 3), акустичні кабелі спочатку
до роз’ємів колонок, а потім до роз’ємів SPEAKERS
OUT L/R i сабвуфера. Плюсові клеми (червоного
кольору) активної колонки з’єднайте з клемами чер­воного кольору пасивної колонки (+ → +), а міну­сові клеми (чорного кольору) активної колонки – з чор­ними клемами пасивної колонки (– → –).

• Під’єднайте 2RCA сигнального кабелю (з комп­лекту) до роз’ємів L і R аудіовходу AUDIO INPUT j
сабвуфера, а потім вставте mini-jack (Ø 3,5 мм)

частот

Мал. 2. Задня панель сабвуфера

MS-960

VOLUME

a

TREBLE

b

BASS

BALANCE

LR

SUB. VOL

EARPHONE OUT

POWER

OFF

ON

POWER

Мал. 1. Передня

панель сабвуфера

AUDIO INPUT

c

d

e

f

g

h

i

j

k

9

UKR

Мультимедійна
акустична система 2.1

Сигнальний кабель 2RCA до mini-jack

+ перехідник mini-jack до 2RCA

DVD

Комп’ютер

CD

Плеєр

Сигнальний кабель 2RCA до

mini-jack Ø 3,5 мм

Права

колонка

Акустичний

кабель

AUDIO INPUT

Шнур живлення

Задня панель
сабвуфера

Ліва

колонка

Акустичний

кабель

Мал. 3. Схема підключення

сигнального кабелю в порт LINE OUT звукової карти ПК або в роз’єм аудіовиходу (OUTPUT)
DVD/CD/МР3-плеєра. При підключенні до роз’ємів аудіовиходу (OUTPUT) DVD/CD-програ-

вачів або TV скористайтеся сигнальним кабелем 2RCA до mini-jack + перехідником mini-jack
до 2RCA mini-jack (не входить до комплекту) або сигнальним кабелем 2RCA до 2RCA (не
входить до комплекту).

Примітка. Від правильності та надійності підключення кабелів

безпосередньо зале-

жить якість звуку. Рекомендуємо використовувати кабелі з комплекту постачання АС.

• Поставте на мінімум регулятор гучності VOLUME a на сабвуфері (повернувши ручку
регулятора до упору проти годинникової стрілки), після чого підключіть сабвуфер до мережі
живлення за допомогою шнура живлення k.

• Увімкніть живлення сабвуфера вимикачем POWER ON/OFF g на передній панелі (положен­ня ON). На передній панелі засвітиться індикатор POWER h. Потім увімкніть джерело звуку,
встановіть ручки регулятора загальної гучності VOLUME a, регуляторів TREBLE b, BASS c
і SUB. VOL e на необхідний рівень.

• Навушники підключайте до роз’єму EARPHONE OUT f на передній панелі сабвуфера.

Примітки. Якщо Ви не використовуєте АС, не забудьте вимкнути пристрій вимикачем
POWER g на передній панелі сабвуфера і вийняти вилку шнура живлення k з розет­ки. Для підвищення якості відтворення звуку користуйтеся виходом звукової карти
Line-Out.

10

UKR

Керівництво з експлуатації

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність

АС не вмикається.

Немає звуку або
колонках АС занадто
тихий звук.

Спотворення звуку.

Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною
консультацією до найближчого сервісного центру. Ніколи не ремонтуйте АС самостійно.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

сабвуфера
сателітів

Діапазон частот, Гц

сабвуфера
сателітів

Діаметр динаміків, мм

сабвуфера
сателітів (ШС + ВЧ)

Напруга
Розміри (Ш × В × Г), мм

Вага, кг

живлення, В/Гц

сабвуфера
сателітів (однієї колонки)

Причина

Не підключена до мережі живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Велика амплітуда вхідного
сигналу.

Значення

50 (20 + 2 × 15)
20
2 × 15

50 – 140
140 – 20 000

Ø 125
Ø 75 + Ø 20

~220/50

170 × 238 × 260
115 × 180 × 140

6,8

Спосіб усунення

Перевірте правильність
підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Регуляторами гучності джерела
сигналу та АС зменшіть
величину вхідного сигналу.

MS-960

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підста­вою для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех­нічні характеристики може бути змінено без попереднього повідомлення.

11

2.1 Multimedia Speaker System

OPERATION
MANUAL

MS-960

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ............................................................................................ ......

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ............................................ ......

2. PACKAGE CONTENTS................................................. .. ..... .....

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

...............................................

MS-960

12

.............

............

...................

................

......................

...........

13
14
14
14

15

17
17

1
6

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damage; if
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

the product was damaged during transportation, address the firm which

Technical support is on www.sven.fi

13

ENG

2.1 Multimedia Speaker System

2. PACKAGE CONTENTS

• Subwoofer — 1 pc

• Satellites — 2 pcs

• 2RCA to mini-jack (Ø 3.5 mm) signal cable — 1 pc

• Аcoustic cable — 2 pcs

• Operation manual — 1 pc

• Warranty card — 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Disconnect the MSS from the mains system during a fuse replacement. Use fuses of the same

type and rated value. Do not use hand-made fuses.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When

operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre­venting it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-960 Multimedia Speaker System 2.1 (MSS) is designed to play music and sound games,
movies etc. The MSS has a built-in amplifier, due to which it can be connected to virtually any audio
source (CD/DVD-player, TV, PC, etc.) without using an additional power amplifier.

Special features

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices and other sound sources

• Separate master volume control, timbre control and balance control

• Subwoofer volume control

• Convenient control on the front panel

• Headphone jack

• High quality silk tweeters

• Magnetic shielding

• Wall-mounted speakers

• MDF subwoofer and satellites cabinets

14

ENG

Operation Manual

Front and rear subwoofer panels

a VOLUME: master volume control knob
b TREBLE: TREBLE control knob
c BASS: BASS control knob
d BALANCE: BALANCE control knob
e SUB. VOL: subwoofer volume control knob
f EARPHONE OUT: headphone jack
g POWER ON/OFF: POWER switch
h POWER: POWER LED
i SPEAKERS OUT L/R: satellite outputs
j AUDIO INPUT L/R: audio source input
k Power cord

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at the distance not

less than one meter, speakers can be wall-mounted.

• The subwoofer emits non-directional sound, therefore it can be
located in any place of the room, where it will sound to the best
advantage.

• Place MSS far away from monitors and TV sets, as insignificant
image distortion in these supersensitive devices is possible.

MSS сonnecting and control

MS-960 Multimedia Speaker System can be con­nected to virtually any audio source: DVD/CD, PC
sound card, etc. (see connection diagram, Fig. 3).

• Before connecting make sure that the MSS is
switched off. Then, observing polarity (see Fig. 3),
connect the audio cables first to the jacks, and then
into SPEAKERS OUT L/R i of the subwoofer. The
positive (red) terminals of the active speaker must be
connected to the red terminals of the passive speaker
(+ → +), and the negative (black) terminals of the active
speaker must be connected to the black terminals of
the passive speaker (– → –).

• Connect the included 2RCA jacks of the signal cable
to AUDIO INPUT j L and R jacks of the subwoofer,
and insert the mini-jack (Ø 3.5 mm) of the signal cable
into LINE OUT port of the PC sound card or OUTPUT
of the DVD/CD/МР3-player. To connect the device to
OUTPUT of the DVD/CD/MP3-player or TV, use the
2RCA to mini-jack signal cable (included) + mini-jack
to 2RCA adapter (not included) or 2RCA to 2RCA
signal cable (not included).

Fig. 2. Subwoofer rear panel

MS-960

VOLUME

a

TREBLE

b

BASS

BALANCE

LR

SUB. VOL

EARPHONE OUT

POWER

OFF

ON

POWER

Fig. 1. Subwoofer

front panel

AUDIO INPUT

c

d

e

f

g

h

i

j

k

15

ENG

2.1 Multimedia Speaker System

2RCA to mini-jack signal cable

+ mini-jack to 2RCA adapter

DVD

PC

CD

Player

2RCA to mini-jack Ø 3.5 mm

signal cable

Right

speaker

Audio cable Audio cable

AUDIO INPUT

Power cord

Subwoofer rear panel

Left

speaker

Fig. 3. Connection diagram

Notes. Sound quality is directly affected by correctness and reliability of the connection of
cables. It is recommended to use cables that are included in the package contents of the MSS.

• Adjust volume control knob VOLUME a on the subwoofer to its minimum (by turning the Volume
control knob counterclockwise as far as it would go), then connect the subwoofer to a mains outlet
via the built-in power cord k.

• Switch on the subwoofer by shifting POWER ON/OFF switch g into ON position, power LED h
will light up. Then turn on the audio source and adjust the subwoofer volume level by volume control
knob VOLUME a, bass level, treble level, subwoofer volume level by BASS control knob c,
TREBLE control knob b and SUB. VOL control knob e respectively.

• Connect the headphones to the headphone jack EARPHONE OUT f on the subwoofer front
panel.

Notes:

• If the MSS won’t be used for a long time, please mind to switch it off g (position OFF) on
the subwoofer front panel and unplug it k.

• To enhance sound quality, use Line-Out output of the sound card.

16

ENG

Operation Manual

6. TROUBLE SHOOTING

Problem

The MSS does not
turn on.

No sound or sound
of speakers is too
quiet.

Distortion of
sound.

If none of the above methods can solve the problem, please seek professional advice at your
nearest service center. Never attempt to repair the product yourself.

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer

satellites
Frequency range, Hz

subwoofer

satellites
Speaker diameters, mm

subwoofer

satellites (full-range driver + tweeter)
Power supply, V / Hz
Dimensions (W × H × D), mm

subwoofer

satellites (one speaker)
Weight, kg

Cause

The MSS is not connected to the mains
outlet.

Power switch is off.
Volume level is set at minimum value.
The audio source is improperly connected.

Large amplitude of the input signal.

Value

50 (20 + 2 × 15)
20
2 × 15

50 – 140
140 – 20 000

Ø 125
Ø 75 + Ø 20

~220/50

170 × 238 × 260
115 × 180 × 140

6.8

MS-960

Solution

Check the connection.

Turn on the switch.
Adjust the volume control knob.
Connect audio sources correctly.

Turn down the source volume
and MSS volume.

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications are subject to change without notice due to the improvement of
SVEN production.

17

Мультимедийная
акустическая система 2.1

Модель: MS-960
Импортер в России: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi
Гарантийный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие,

15. Сделано в Китае.

Модель: MS-960
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості
про безпеку товару див. у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.fi
Гарантійний термін: 12 міс. Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить.
Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під
контролем «Свен Скандинавія Лімітед», 48310,
Фінляндія, Котка, Котолахдентіє, 15.
Зроблено в Китаї.

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

MS-960

SPS-619
