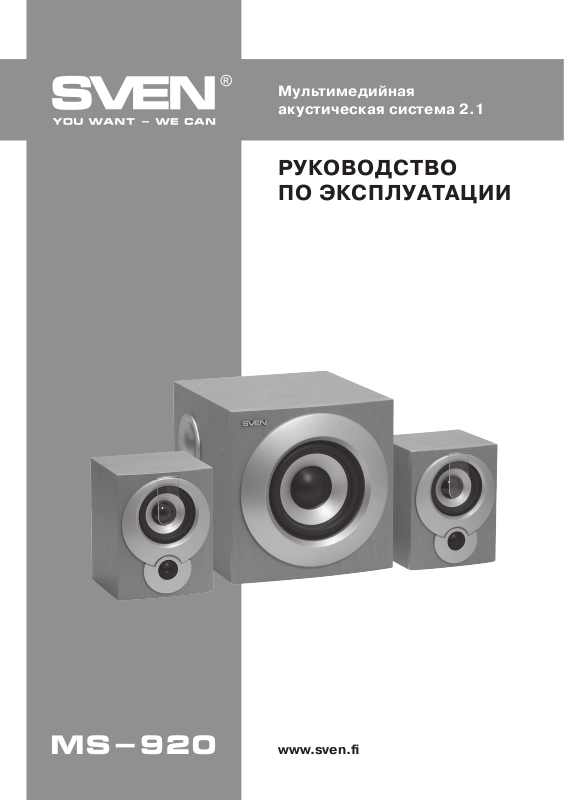

Page 1

Мультимедийная акустическая система 2.1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

MS-920

www.sven.

Page 2

Мультимедийная акустическая система 2.1

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS........................................................................................................1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ....................................................................2

2. КОМПЛЕКТНОСТЬ АС ......................................................................................3

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................................3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ...............................................................................3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................................4

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .......................................................................5

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....................................................................6

UKR........................................................................................................7

ENG........................................................................................................13

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо

принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка размещена на сайте www.sven..

Page 3

Руководство по эксплуатации

2. КОМПЛЕКТНОСТЬ AC

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Сигнальный кабель mini-jack к mini-jack — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

MS-920

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслу живание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.

Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Изделие предназначено для озвучивания и воспроизведения музыки, игр, фильмов и проч. Используется с компьютером, CD-DVD плейером и другими источниками аудиосигнала.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройства-

ми и другими источниками звука

• Общий регулятор громкости

• Независимая регулировка громкости сабвуфера

• Регулировка тембра ВЧ

• Магнитное экранирование

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

Page 4

Мультимедийная акустическая система 2.1

Панель управления

a VOLUME: регулятор уровня громкости b TREBLE: регулятор тембра c BASS: регулятор уровня громкости сабвуфера d POWER: индикатор питания e AUDIO INPUT: разъемы для подключения источника аудиосигнала f Выключатель питания g AUDIO OUTPUT: разъемы для подключения сателлитов h Шнур питания

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Располагайте колонки относительно слушателя симметрично

на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, в котором сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение АС

Предупреждение! Перед подключением все компоненты системы должны быть выключены.

• Присоедините встроенные в сателлиты акустические кабели к аудиовыходам на задней панели сабвуфера (рис. 2). Обратите внимание, что красный RCA-джек правой колонки нужно соединить с красным разъемом сабвуфера AUDIO OUTPUT R, а белый RCA-джек левой колонки – с белым разъемом сабвуфера AUDIO OUTPUT L.

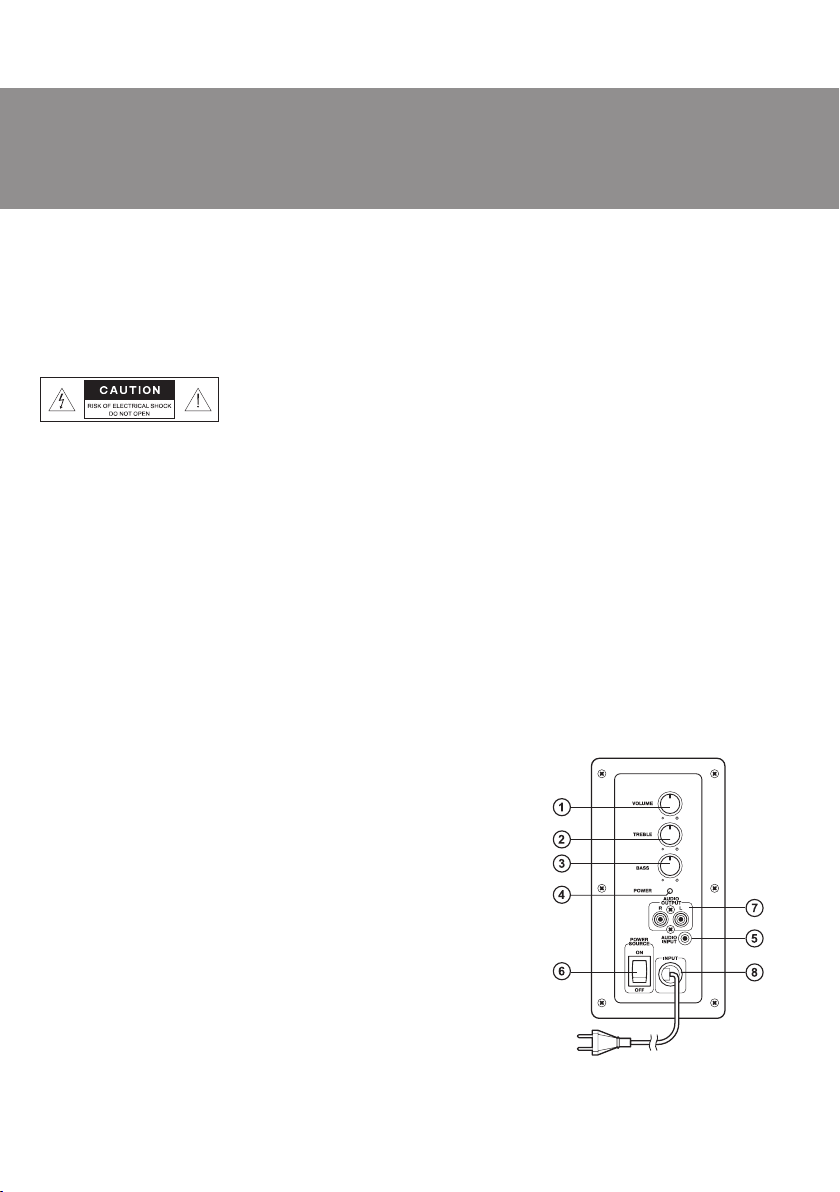

Рис. 1. Панель управления

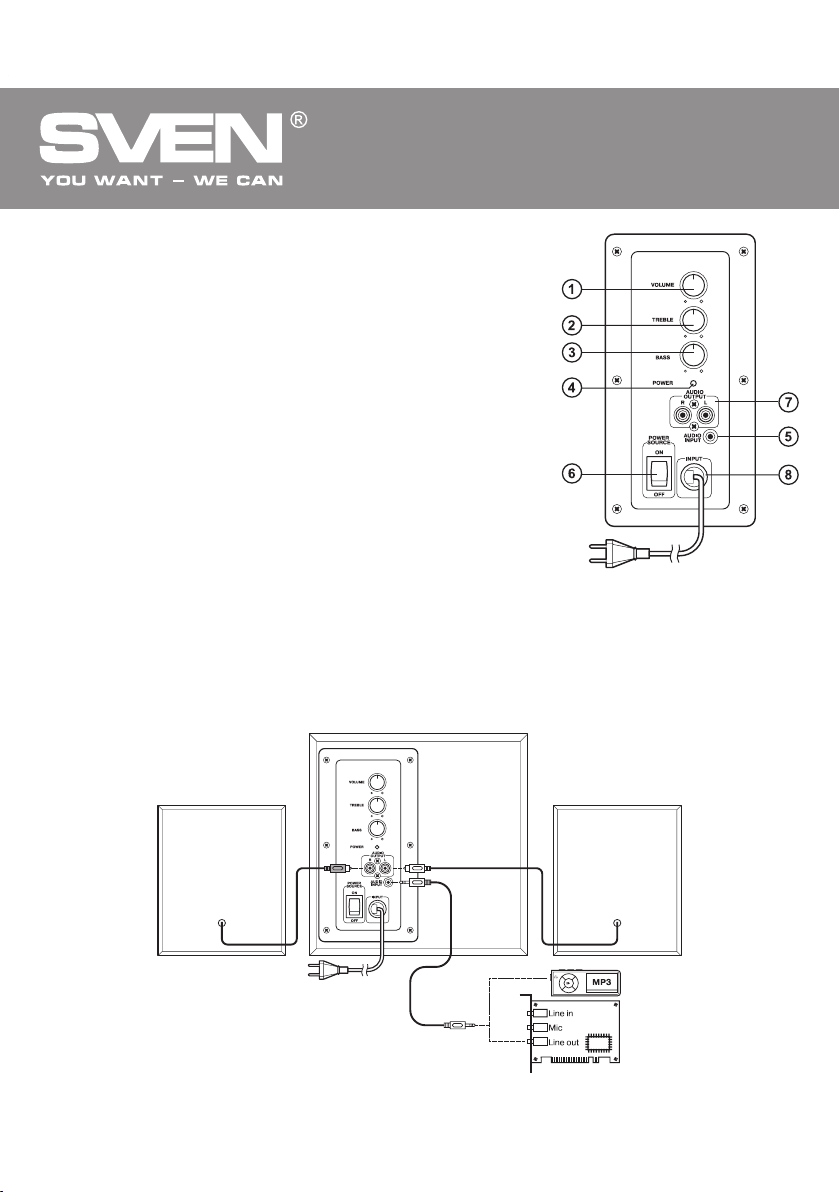

Рис. 2. Схема подключения

Page 5

Руководство по эксплуатации

• Мini-jack стереофонического сигнального кабеля вставьте в разъем аудиовхода (AUDIO INPUT) сабвуфера, а противоположный mini-jack кабеля подсоедините к разъему Ø 3,5 мм порта LINE OUT звуковой карты компьютера или разъему аудиовыхода CD, MP3 проигрывателей, как показано на схеме (см. рис. 2).

• Вставьте вилку шнура питания h (рис. 1) на задней панели сабвуфера в розетку.

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME a против

часовой стрелки до упора.

• Включите питание устройства выключателем f (положение ON) на задней панели сабвуфера. Загорится индикатор питания POWER d.

• Включите источник сигнала.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME a. При по вороте ре-

гулятора по часовой стрелке уровень громкости увеличивается, при повороте против часовой стрелки — уменьшается.

• Отрегулируйте уровень низких частот поворотом рег улятора BASS c и тембра TREBLE b. При повороте регулятора по часовой стрелке уровень низких частот повышается, при повороте против часовой стрелки — снижается.

Примечания:

• Если вы долгое время не используете АС, не забудьте выключить систему переключа- телем на задней стенке сабвуфера и выдернуть шнур питания из сети.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой карты Line-Out.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках АС слишком тихий звук.

Искажение звука.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регуляторы громкости установлены в положение наименьшей громкости.

Неправильно подключен источник аудиосигнала.

Регуляторы громкости установлены в положение наименьшей громкости.

Большая амплитуда входного сигнала.

MS-920

Способ устранения

Проверьте правильность подключения.

Включите выключатель. Подстройте регулятор громкости.

Подключите источники сигнала правильно.

Подстройте регулятор громкости.

Регуляторами громкости на источниках аудиосигнала и АС уменьшите величину входного сигнала.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

Page 6

RUS

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мультимедийная акустическая система 2.1

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера сателлитов

Диаметр динамиков, мм

сабвуфера сателлитов

Напряжение питания, В/Гц

Диапазон частот, Гц сабвуфера сателлитов

Pазмеры (одной колонки), мм сабвуфера сателлитов

Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием д ля претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Значение

26 (10 + 2 × 8)

2 × 8

=137 ШП =75

~220/50

50 – 140 140 – 20 000

212 × 221 × 239 119 × 154 × 122

Page 7

Мультимедійна акустична система 2.1

КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ

MS-920

www.sven.

Page 8

UKR

Мультимедійна акустична система 2.1

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS........................................................................................................1

UKR........................................................................................................7

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ..........................................................................8

2. КОМПЛЕКТНІСТЬ АС .......................................................................................9

3. ЗАХОДИ БЕЗПЕКИ .......................................................................................... 9

4. ТЕХНІЧНИЙ ОПИС ........................................................................................... 9

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ .................................................................. 10

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ...........................................................................11

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ........................................................................... 12

ENG........................................................................................................13

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра зу ж зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп продавця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на увесь період користування.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

Технічна підтримка розміщена на сайті www.sven..

Page 9

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ AC

• Сабвуфер — 1 шт.

• Сателіти — 2 шт.

• Сигнальний кабель mini-jack до mini-jack — 1 шт

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

Увага! Усередині корпусу на елементах без ізоляції є висока напруга, що може викликати ураження електричним струмом.

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допуск айте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підсилювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів. Не

піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйт е АС в місцях з недостатньою ве нт иляцією. Мінім альний досту п по ві тря – 10 см.

Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

MS-920

4. ТЕХНІЧНИЙ ОПИС

Виріб призначений для озвучування і відтворення музики, ігор, фільмів тощо. Використовується з комп’ютером, CD-DVD плеєром та іншими джерелами аудіосигналу.

Особливості АС

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та іншими

джерелами звуку

• Загальний рег улятор г учності

• Незалежне регулювання гу чності сабвуфера

• Регулювання тембру ВЧ

• Магнітне екранування

Page 10

UKR

Мультимедійна акустична система 2.1

Панель управління

a VOLUME: pегулятор рівня загальної гучності b TREBLE: pегулятор тембру c BASS: pегулятор рівня гучності сабвуфера d POWER: індикатор живлення e AUDIO INPUT: pоз’єми для підключення джерела аудіосигналу f Вимикач живлення g AUDIO OUTPUT: pоз’єми для підключення сателітів h Шнур живлення

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ Розташування АС

• Розташовуйте колонки відносно слухача симетрично на від-

стані не менше одного метра. Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому місці кімнати, в якому сабвуфер звучатиме якнайкраще.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому встановлюйте АС якомога далі від цих пристроїв.

Підключення АС

Попередження! Перед підключенням вимкніть усі компоненти системи.

• Підключіть вмонтовані в колонки акустичні кабелі до аудіовиходів на задній панелі сабвуфера (мал. 2). Зверніть увагу, що червоний RCA-джек правої колонки потрібно підк лючити до червоного роз’єму сабвуфера AUDIO OUTPUT R, а білий RCA-джек лівої колонки – до білого роз’єму сабвуфера AUDIO OUTPUT L.

Мал. 1. Панель управління

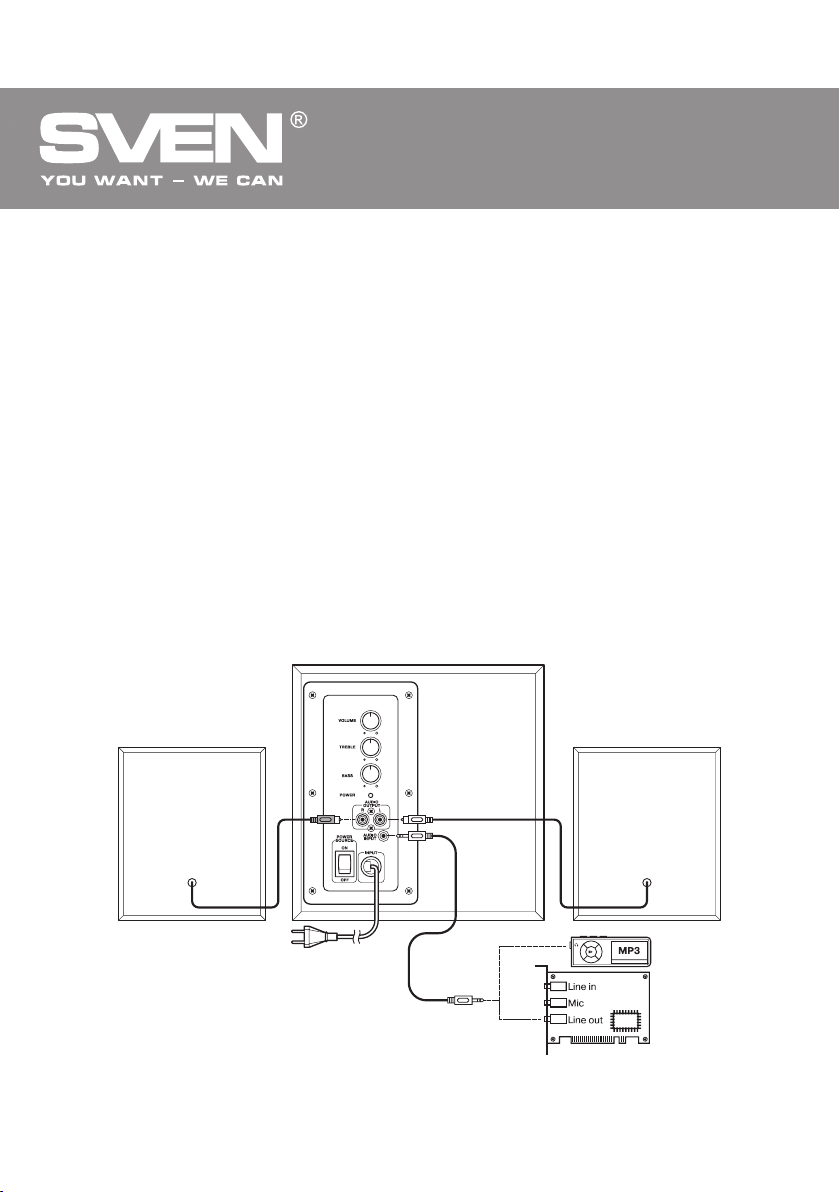

Мал. 2. Схема підключення

Page 11

UKR

Керівництво з експлуатації

• Mini-джек стереофонічного сигнального кабелю вставте в роз’єм аудіовходу AUDIO INPUT сабвуфера, а 2-й mini-jack кабелю під’єднайте до порту LINE OUT звукової карти комп’ютера роз’ємом Ø 3,5 мм або до роз’єму аудіовиходу програвачів, як показано на схемі (див. мал. 2).

• Підключіть вилку шнура живлення h (мал. 1) на задній панелі сабвуфера до мережевої розетки.

• Встановіть рівень загальної гучності на мінімум поворотом регулятора VOLUME a проти го дин-

никової стрілки до упору.

• Увімкніть живлення пристрою вимикачем f (положення ON) на задній панелі сабвуфера. За- гориться індикатор живлення POWER d.

• Увімкніть джерело сигналу.

• Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME a. При повороті рег у-

лятора за годинниковою стрілкою рівень гучності збільшується, при повороті проти годинникової стрілки — зменшується.

• Відрегулюйте рівень низьких частот поворотом рег улятора BASS c і тембру TREBLE b. При повороті регулятора за годинниковою стрілкою рівень низьких частот збільшується, при повороті проти годинникової стрілки — зниж ується.

Примітки:

• Якщо ви довгий час не будете використовувати АС, не забудьте вимкнути систему вими- качем на задній панелі сабвуфера та від’єднати мережевий кабель від мережі.

• Для підвищення якості відтворення звуку скористайтеся виходом звукової карти Line- Out.

6. МОЖЛИВІ НЕСПРАВНОСТІ

Несправність

АС не вмикається.

Немає звуку.

У колонках АС занадто тихий звук.

Спотворення звуку.

Причина

Не підключена до мережі.

Не увімкнено мережевий вимикач.

Регулятори гучності встановлено в положення найменшої гучності.

Неправильно підключено джерело аудіосигналу.

Регулятори гучності встановлено в положення найменшої гучності.

Велика амплітуда вхідного сигналу.

MS-920

Спосіб усунення

Перевірте правильність підключення.

Увімкніть вимикач.

Відрегулюйте рівень гучності.

Підключіть правильно джерела сигналу.

Відрегулюйте рівень гучності.

Зменшіть величину вхідного сигналу регуляторами гучності на джерелах аудіосигналу та АС.

Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за професійною консультацією до найближчого до Вас сервісного центру. У жодному разі не намагайтеся ремонтувати виріб самостійно.

Page 12

UKR

7. ТЕХНІЧНІ Х АРАКТЕРИСТИКИ

Характеристики та одиниці вимірювання

Вихідна потужність (RMS), Вт

сабвуфера сателітів

Діаметр динаміків, мм

сабвуфера сателітів

Напруга живлення, В/Гц

Діапазон частот, Гц

сабвуфер сателіти

Розміри (однієї колонки), мм

сабвуфера сателітів

Вага, кг

Мультимедійна акустична система 2.1

Значення

26 (10 + 2 × 8)

2 × 8

=137 ШП =75

~220/50

50 – 140 140 – 20 000

212 × 221 × 239 119 × 154 × 122

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплек тність можуть бути змінені без попереднього повідомлення.

Page 13

2.1 Multimedia Speaker System

OPERATION MANUAL

MS-920

www.sven.

Page 14

ENG

2.1 Multimedia Speaker System

Congratulations on your purchase of the Sven speaker system!

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Мanual more exact, some discrepancies may occur. The information in this Мanual is given on «as is» terms. The author and the publisher do not bear any liability to a person or an organization for loss or damage which has arisen from the information contained in this Мanual.

CONTENTS

RUS........................................................................................................1

UKR........................................................................................................7

ENG........................................................................................................13

1. BUYER RECOMMENDATIONS .......................................................................... 1 4

2. PACKAGE CONTENTS .................................................................................... 15

3. SAFETY PRECAUTIONS .................................................................................. 15

4. TECHNICAL DESCRIPTION .............................................................................. 15

5. PREPARATION AND OPERATION ...................................................................... 16

6. TROUBLESHOOTING ..................................................................................... 17

7. TECHNICAL SPECIFICATIONS .......................................................................... 18

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the device

for damage; if the product was damaged during transportation, address the firm which carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment with negative temperature! After unpacking, the speaker system should be kept in conditions of room temperature for at least 4 hours.

• Bef ore in stal l ing and us ing the sp eake r sys tem , rea d thi s Man u al ca refu lly an d kee p it fo r futu re re f ere nce.

Technical support is on www.sven.fi.

Page 15

ENG

Operation Manual

2. PACKAGE CONTENTS

• Subwoofer — 1 pc

• Satellites — 2 pcs

• Mini-jack tо mini-jack signal cable — 1 pc

• Operation manual — 1 pc

• Warranty card — 1pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Ser vice and repairs should be performed only by qualified specialists in an authorized service center. The list of authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose it to

direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do no t pla ce th e MSS in poo rly vent ilate d are as. Leave an air ga p of 10 cm or mor e. Wh en op erati ng th e

MSS, do not put any devices on it, do not cover it with cloth or other objects preventing it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

The device is designed for playing music, sounding videogames, movies, etc. Can be used with a PC, CD/DVD player and other audio devices.

MS-920

Special features

• Speaker system is compatible with PCs, DVD/Media-players,

mobile devices and other sound sources

• Master volume control

• Separate subwoofer volume control

• Treble control

• Magnetic shielding

Control panel

a VOLUME: master volume control knob b TREBLE: treble level control knob c BASS: subwoofer volume control knob d Power LED e AUDIO INPUT: audio device connection input f POWER SOURCE ON/OFF: power on/o switch g AUDIO OUTPUT: satellite output h Power cord

Fig.1. Control panel

Page 16

ENG

2.1 Multimedia Speaker System

5. PREPARATION AND OPERATION Speaker placement

• Place the satellites symmetrically to the listener at the distance not less than one meter.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-

sensitive devices is possible. We recommend that the subwoofer should be placed on the table.

Installation and operation guide

WARNING! All the components should be switched off before connection.

• Connect the built-in audio cables to the audio outputs on the rear panel of subwoofer (see Fig. 2). Note that the red RCA-jack on the right speaker should be connected to subwoofer red terminal and the white RCA-jack of the left speaker – to the white terminal of the subwoofer AUDIO OUTPUT R/L.

• Insert the mini-jack of the stereo signal cable into the AUDIO INPUT of the subwoofer, and the other mini-jack into the Ø 3.5 mm LINE OUT port of your computer sound card or the audio output of your CD or MP3 player, as shown in Fig.2.

• Plug the power cord h (Fig. 1) on the subwoofer rear panel into a mains outlet.

• Set the master volume to its minimum by turning the VOLUME knob a counterclock wise until it stops.

• Turn the power supply on with the POWER switch f (ON position) on the subwoofer rear panel. The

power LED d will illuminate.

• Turn on your audio source.

• Adjust the master volume with the VOLUME knob a. To increase the volume, turn the knob clockwise;

to reduce the volume, turn it counterclockwise.

Fig. 2. Connection diagram

Page 17

ENG

Operation Manual

MS-920

• Adjust the bass level with the BASS knob c. To increase its level, turn the knob clock wise; to reduce its level, turn it counterclockwise.

• Adjust the treble level with the TREBLE knob b similarly.

Notes:

• If you aren’t going to use the MSS for a long time, mind to switch the device off with POWER switch on the subwoofer rear panel and unplug the power cord.

• Use the soundcard Line Out port to improve sound quality.

8. TROUBLESHOOTING

Problem

The MSS doesn’t turn on.

No sound.

There is too quiet sound of speakers.

Distortion of sound.

If none of the above methods can solve the problem, please seek professional advice at your nearest service center. Never attempt to repair the product yourself.

Cause

The MSS is not connected to the mains outlet.

Power switch is o.

Volume level is set at minimum value.

Improperly connected audio source.

Volume level is set at minimum value.

Large amplitude of the input signal.

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect audio sources correctly.

Adjust the volume control knob.

Turn down the source volume and MSS volume.

Page 18

ENG

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

2.1 Multimedia Speaker System

Value

Output power (RMS), W

subwoofer satellites

Speaker diameters, mm

subwoofer satellites

Power supply, V/Hz

Frequency range, Hz subwoofer satellites

Dimensions (one speaker), mm subwoofer satellites

Weight, kg

Notes:

• Technical specifications given in this table are supplemental information and cannot give occasion to claims.

• Technical specifications and package contents are subject to change without notice due to the improvement of SVEN production.

26 (10 + 2 × 8)

2 × 8

= 137 Full Range = 75

~220/50

50 – 140 140 – 20 000

212 × 221 × 239 119 × 154 × 122

Page 19

ENG

Operation Manual

MS-920

Page 20

Мультимедийная акустическая система 2.1

Модель: MS-920 Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.. Гарантийный срок: 12 мес. Срок службы: 5 лет. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие,

15. Сделано в Китае.

Модель: MS-920 Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. (044) 233-65-89/98. Призначення, споживчі властивості та відомості про безпеку товару див. у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.. Гарантійний термін: 12 міс. Строк служби: 5 років. Товар сертифіковано/має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road, № 02-02, Singapore, 427447. Produced under the control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN Scandinavia Ltd. Finland.

MS-920
