Page 1

Мультимедийная акустическая система 2.1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

MS-908

www.sven.

Page 2

Мультимедийная акустическая система 2.1

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS.....................................................................................................................1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ........................................................................2

2. КОМПЛЕКТНОСТЬ ...........................................................................................3

3. МЕРЫ БЕЗОПАСНОСТИ ...................................................................................3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ...............................................................................3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................................4

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .......................................................................5

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....................................................................6

UKR........................................................................................................7

ENG........................................................................................................14

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Акк уратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-

либо принад лежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставк у; если изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадают с указанными в талоне.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка размещена на сайте www.sven..

Page 3

Руководство по эксплуатации

2. КОМПЛЕКТНОСТЬ

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Сигнальный кабель 2RCA к mini-jack — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

MS-908

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасать ся к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.

• При замене предохранителя отключайте АС от сети. Используйте предохранители того же типа и номинала. Не используйте самодельные предохранители.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не

подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а также вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зо р – 10 см . При эк с п л уатац ии АС не устанав лив айт е на нее какие-либо ус тро йст ва, не покрывай те салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сух ую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-908 предназначена для воспроизведения музыки и озвучивания игр, фильмов и проч. Благодаря блоку усилителя АС может быть подк лючена практически к любым источникам аудиосигнала (CD/DVD-проигрывателям, телевизору, ПК и т. п.).

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными

устройствами и другими источниками звука

• Светодиодная подсветка сателлитов

• Магнитное экранирование

• Общий регулятор громкости

• Независимая регулировка громкости сабвуфера

• Деревянный (MDF) корпус сабвуфера

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

Page 4

Мультимедийная акустическая система 2.1

Панель управления

a VOLUME: регулятор уровня громкости b BASS: регулятор уровня громкости сабвуфера c AUDIO INPUT: разъемы для подключения источника

аудиосигнала

d Выключатель питания e AUDIO OUTPUT: разъемы для подключения сателлитов f Шнур питания

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Располагайте колонки относительно слушателя симметрич-

но на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, где он звучит наилучшим образом. Панель управления АС находится на передней панели блока усилителя, поэтому располагайте его в удобном для Вас месте.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение и управление АС

Предупреждение! Перед подключением все компоненты системы должны быть выключены.

• Присоедините встроенные в сателлиты акустические кабели к аудиовыходам e на задней панели сабвуфера (рис. 2).

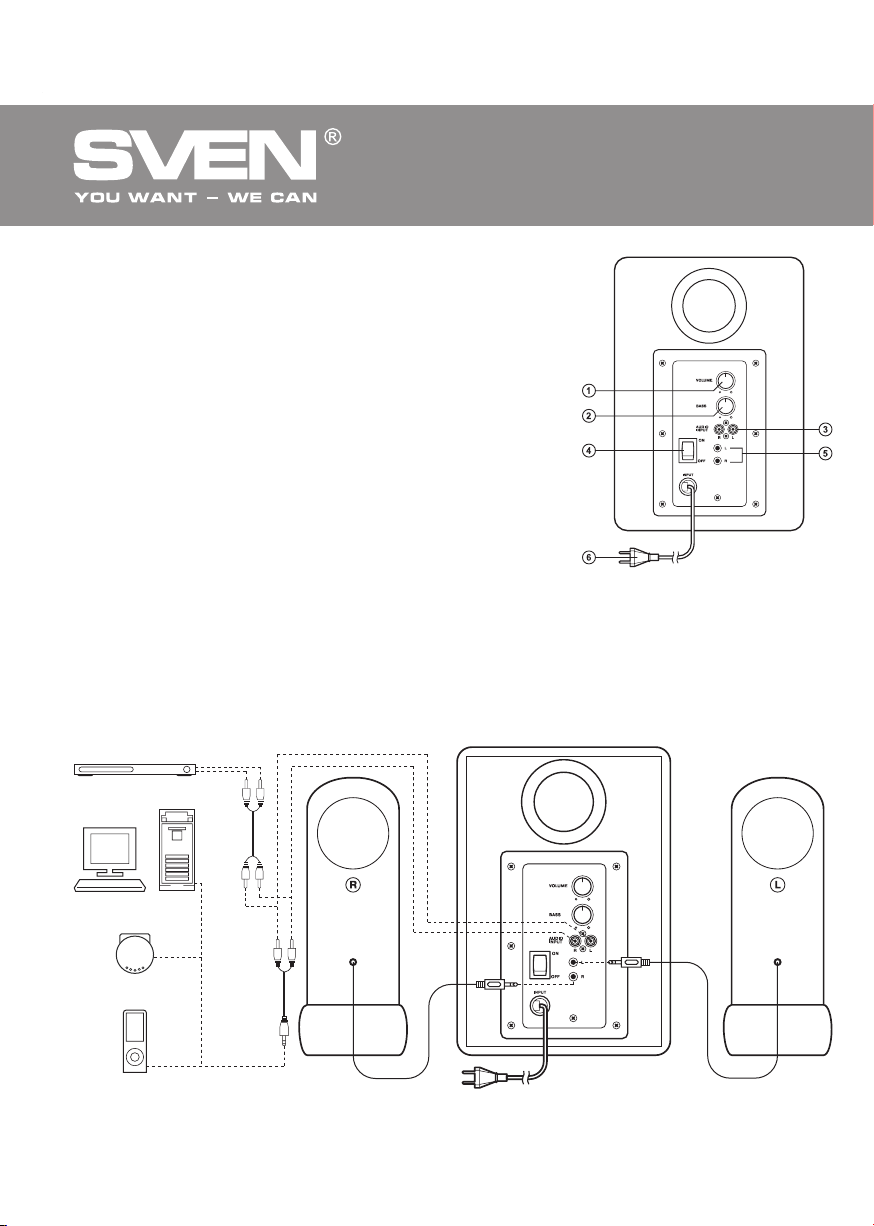

Рис. 1. Панель управления

DVD

2RCA к 2RCA

Сигнальный кабель

2RCA к mini-jack

Сигнальный кабель

Рис. 2. Схема подключения

Page 5

Руководство по эксплуатации

• Д ля подключения АС к ПК, МР3/CD-плеерам используйте сигнальный кабель 2RCA к mini-jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля к разъемам аудиовхода c AUDIO INPUT сабвуфера, а противоположный mini-jack кабеля подсоедините к разъему Ø 3,5 мм порта LINE OUT звуковой карты ПК или разъему аудиовыхода CD, MP3 проигрывателей, как показано на схеме (см. рис. 2).

• Для подключения АС к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA к 2RCA (не входит в комплект). Для этого соедините при помощи сигнального кабеля разъемы аудиовхода c AUDIO INPUT сабвуфера с разъемами аудиовыхода TV, DVD/CD-проигрывателей (см. рис. 2).

• Вставьте вилку шнура питания f (рис. 1) на задней панели сабвуфера в розетку.

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME a против часо-

вой стрелки до упора.

• Включите питание устройства выключателем d (положение ON) на задней панели сабвуфера. За- горится индикатор питания на лицевой панели сабвуфера. Включите источник сигнала.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME a. Отрегулируйте уро- вень громкости сабвуфера поворотом регулятора BASS b. При повороте регуляторов по часовой стрелке уровень общей громкости/громкости сабвуфера увеличивается, при повороте против часовой стрелки — уменьшается.

Примечание: Если вы долгое время не используете АС, не забудьте выключить систему переключателем на задней стенке сабвуфера и выдернуть шнур питания из сети. Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой карты Line-Out.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

Причина

Способ устранения

MS-908

АС не включается.

Нет звука.

В колонках АС слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

Не подключена к сети.

Не включен сетевой выключатель.

Регуляторы громкости установлены в положение наименьшей громкости.

Неправильно подключен источник аудиосигнала.

Регуляторы громкости установлены в положение наименьшей громкости.

Большая амплитуда входного сигнала.

Проверьте правильность подключения.

Включите выключатель.

Подстройте регулятор громкости.

Подключите источники сигнала правильно.

Подстройте регулятор громкости.

Регуляторами громкости на источниках аудиосигнала и АС уменьшите величину входного сигнала.

Page 6

RUS

7. ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ

Мультимедийная акустическая система 2.1

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфер сателлиты

Диаметр динамиков, мм

сабвуфер сателлиты

Напряжение питания, В/Гц

Диапазон частот, Гц сабвуфер сателлиты

Pазмеры (одной колонки), мм сабвуфер сателлиты

Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием д ля претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Значение

28 (12 + 2 × 8)

2 × 8

= 125 = 50

~220/50

40 – 150 150 – 20 000

242 × 162 × 242 200 × 70 × 100

3,2

Page 7

Мультимедійна акустична система 2.1

КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ

MS-908

www.sven.

Page 8

UKR

Мультимедійна акустична система 2.1

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод- ної ві дпов і д ально сті пе р е д особою аб о організ аціє ю за збитки або уш код ження , зав д а ні інф орм а ц і єю, що міститься у цьому Керівництві.

ЗМІСТ

RUS........................................................................................................1

UKR........................................................................................................7

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ .............................................................................. 8

2. КОМПЛЕКТНІСТЬ ............................................................................................9

3. ЗАХОДИ БЕЗПЕКИ ..........................................................................................9

4. ТЕХНІЧНИЙ ОПИС ...........................................................................................9

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ................................................................ 10

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ .......................................................................... 12

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ........................................................................... 13

ENG........................................................................................................14

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу ж зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп продавця і дата прода жу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на увесь період користування.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

Технічна підтримка розміщена на сайті www.sven..

Page 9

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ

• Сабвуфер — 1 шт.

• Сателіти — 2 шт.

• Сигнальний кабель 2RCA до mini-jack — 1 шт.

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

Увага! Усередині корпусу на елементах без ізоляції є висока напруга, яка може викликати ураження електричним струмом.

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускай те замикання дротів (у тому числі й «заземлених») колонок АС між собою, на корпус підсилювача і на землю, бо це призводить до пошкод ження вихідних каскадів підсилювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту вилучення вилки з розетки.

• Під час заміни запобіжника відключайте АС від мережі. Використовуйте запобіжники того ж типу і номіналу. Не використовуйте саморобні запобіжники.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Обер іга й т е АС від на грі в а н ня: вс т а новлюй те її не бл и же ніж 1 м ві д наг рів альн их пр и л а дів . Не під-

давайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встано влюйте АС в місця х з недос татньою вен тиляціє ю. Мі ні мальний дост уп повітр я – 10 см.

Пі д час ек сплуат аці ї АС не ст авте на не ї буд ь-я к і пристр ої, не вк рив айт е се р веткам и аб о подібни м и предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти д ля чищення АС, використовуйте м’яку суху тканину.

MS-908

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС) MS-908 призначена для відтворення музики та озвучування ігор, фільмів тощо. Завд як и бл ок у підсилювача АС може бути під к лючена практично до буд ь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо).

Особливості АС

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та іншими

джерелами звуку

• Світлодіодне підсвічування сателітів

• Магнітне екранування

• Загальний регулятор гу чності

• Незалежне регулювання г учності сабвуфера

• Дерев’яний (MDF) корпус сабвуфера

Page 10

UKR

Мультимедійна акустична система 2.1

Панель управління

a VOLUME: регулятор рівня загальної гучності b BASS: регулятор рівня гучності сабвуфера c AUDIO INPUT: роз’єми для підключення джерела аудіосигналу d Вимикач живлення e AUDIO OUTPUT: роз’єми для підключення сателітів f Шнур живлення

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ Розташування АС

• Розташовуйте колонки відносно слухача симетрично на від-

стані не менше одного метра. Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці кімнати, де сабвуфер звучатиме якнайкраще. Панель управління АС розташована на передній панелі блоку підсилювача, тому розташовуйте його у зручному для Вас місці.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому встановлюйте АС якомога далі від цих пристроїв.

Підключення та управління АС

Попередження! Перед підключенням вимкніть усі компоненти системи.

• Підключіть вмонтовані в колонки акустичні кабелі до аудіовиходів e на задній панелі сабву- фера (мал. 2).

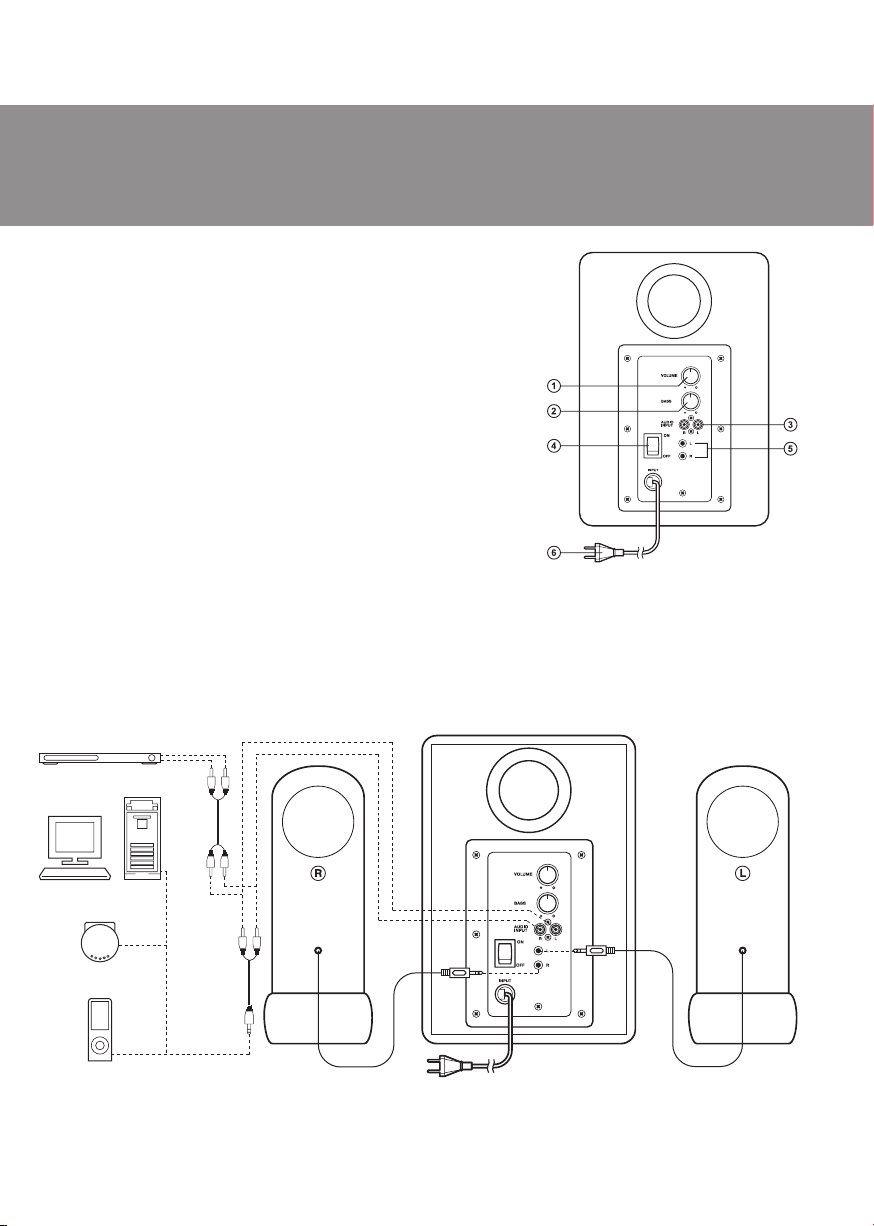

Мал. 1. Панель управління

Комп’ютер

DVD

Плеєр

2RCA до 2RCA

Сигнальний кабель

2RCA до mini-jack

Сигнальний кабель

Мал. 2. Схема підключення

Page 11

UKR

Керівництво з експлуатації

• Для підключення АС до ПК, МР3/CD-плеєрів використовуйте сигнальний кабель 2RCA до minijack (з комплекту). Для цього підключіть спочатк у RCA-джеки сигнального кабелю до роз’ємів c AUDIO INPUT сабвуфера, а mini-jack кабелю під’єднайте до порту LINE OUT звукової карти ПК роз’ємом Ø 3,5 мм або до роз’єму аудіовиходу програвачів, як показано на схемі (див. мал. 2).

• Для підключення АС до TV, DVD/CD-програвачів використовуйте сигнальний кабель 2RCA до 2RCA (не входить до комплекту). Для цього з’єднайте за допомогою сигнального кабелю роз’єми c AUDIO INPUT сабвуфера з роз’ємами аудіовиходу TV, DVD/CD-програвачів (див. мал. 2).

• Підключіть вилк у шнура живлення f (мал. 1) на задній панелі сабвуфера до мережевої розетки.

• Встановіть рівень загальної гучності на мінімум поворотом регулятора VOLUME a прот и год ин-

никової стрілки до упору.

• Увімкніть живлення пристрою вимикачем d (положення ON) на задній панелі сабвуфера. За- гориться індикатор живлення POWER.

• Увімкніть джерело сигналу.

• Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME a. При повороті рег у-

лятора за годинниковою стрілкою рівень гучності збільшується, при повороті проти годинникової стрілки — зменшується.

• Відрегулюйте рівень гучності сабвуфера поворотом регулятора BASS b. При повороті регулятора за годинниковою стрілкою рівень гучності сабвуфера збільшується, при повороті проти годинникової стрілки — знижується.

Примітка: Якщо ви довгий час не будете використовувати АС, не забудьте вимкнути систему вимикачем на задній панелі сабвуфера та від’єднати мережевий кабель від мережі. Дл я підв ищення якості відт вор енн я звуку скори ста йтеся вихо дом звукової карт и Lin e-O ut.

MS-908

Page 12

UKR

Мультимедійна акустична система 2.1

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність

АС не вмикається.

Немає звуку.

У колонках АС занадто тихий звук.

Спотворення звуку.

Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за професійною консультацією до найближчого до Вас сервісного центру. У жодному разі не намагайтеся ремонтувати виріб самостійно.

Причина

Не підключена до мережі.

Не увімкнено мережевий вимикач.

Регулятори гучності встановлено в положення найменшої гучності.

Неправильно підключено джерело аудіосигналу.

Регулятори гучності встановлено в положення найменшої гучності.

Велика амплітуда вхідного сигналу.

Спосіб усунення

Перевірте правильність підключення.

Увімкніть вимикач.

Відрегулюйте рівень гучності.

Підключіть правильно джерела сигналу.

Відрегулюйте рівень гучності.

Зменшіть величину вхідного сигналу регуляторами гучності на джерелах аудіосигналу та АС.

Page 13

UKR

Керівництво з експлуатації

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці вимірювання

Вихідна потужність (RMS), Вт

сабвуфер сателіти

Діаметри динаміків, мм

сабвуфер сателіти

Напруга живлення, В/Гц

Діапазон частот, Гц

сабвуфер сателіти

Розміри (однієї колонки), мм

сабвуфер сателіти

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

Значення

28 (12 + 2 × 8)

2 × 8

= 125 = 50

~220/50

40 – 150 150 – 20 000

242 × 162 ×242 200 × 70 × 100

3,2

MS-908

Page 14

2.1 Multimedia Speaker System

OPERATION MANUAL

MS-908

www.sven.

Page 15

ENG

Operation Мanual

Congratulations on your purchase of the Sven speaker system!

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The information in this Manual is given on «as is» terms. The author and the publisher do not bear any liability to a person or an organization for loss or damage which has arisen from the information contained in this Manual.

CONTENTS

RUS........................................................................................................1

UKR........................................................................................................7

ENG........................................................................................................14

1. BUYER RECOMMENDATIONS .......................................................................... 15

2. PACKAGE CONTENTS .................................................................................... 16

3. SAFETY PRECAUTIONS .................................................................................. 16

4. TECHNICAL DESCRIPTION .............................................................................. 16

5. PREPARATION AND OPERATION ...................................................................... 17

6. TROUBLESHOOTING ..................................................................................... 18

7. TECHNICAL SPECIFICATIONS .......................................................................... 19

MS-908

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the device

for damage; if the product was damaged during transportation, address the firm which carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment with negative temperature! After unpacking, the speaker system should be kept in conditions of room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future reference.

Technical support is on ww w.sven.fi.

Page 16

ENG

2. PACKAGE CONTENTS

• Subwoofer — 1 pc

• Satellites — 2 pcs

• 2RCA to mini-jack (Ø 3.5 mm) signal cable — 1 pc

• Operation manual — 1 pc

• Warranty card — 1 pc

2.1 Multimedia Speaker System

3. SAFETY PRECAUTIONS

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Ser vice and

repairs should be performed only by qualified specialists in an authorized service center. The list of authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Disconnect the MSS from the mains system during a fuse replacement. Use fuses of the same type

and rated value. Do not use hand-made fuses.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose it to

direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do no t plac e the MSS in poorl y ventil ate d area s. Leav e an ai r gap of 10 cm or more. When op era t ing th e

MSS, do not put any devices on it, do not cover it with cloth or other objects preventing it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-908 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games, movies, etc. Thanks to the amplifier module the MSS can be connected practically to any audio signal source (CD/ DVD-players, TV set, PC, etc.).

Special features

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices

and other sound sources

• LED satellites illumination

• Magnetic shielding

• Master volume control

• Subwoofer volume control

• MDF subwoofer cabinet

Caution! High voltage inside! To avoid the risk of electric shock do not open and touch elements inside.

Page 17

ENG

Operation Мanual

Control panel

a VOLUME: Master volume control b BASS: Bass level control c AUDIO INPUT: Audio input d Power switch e AUDIO OUTPUT: audio output for satellites f Power cord

5. PREPARATION AND OPERATION Speaker placement

• Place the speakers symmetrically to the listener at least one

meter away. The subwoofer emits non-directional sound, therefore it can be located in any place of the room where it sounds the best.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these supersensitive devices is possible.

MSS сonnecting and control

WARNING! All components should be switched off before connection.

• Connect the built-in audio cables to the audio outputs e on the rear panel of subwoofer (see Fig. 2).

• To connect the MSS to a PC or МР3/CD player, use the 2RCA – mini-jack signal cable (included). For

this at first plug the RCA jacks of the signal cable into input connector AUDIO INPUT of subwoofer c, and another mini-jack of cable should be plugged in Ø 3.5 mm LINE OUT port of the computer sound card or audio output of player as shown in Fig. 2.

MS-908

Fig.1. Control panel

DVD

Player

signal cable

2RCA tо 2RCA

signal cable

2RCA tо mini-jack

Fig. 2. Connection diagram

Page 18

ENG

2.1 Multimedia Speaker System

• Use the 2RCA to 2RCA signal cable (not included) to connect the MSS to a TV, DVD/CD-players. To do this, use the signal cable to connect

• To connect the MSS to a TV, DVD/CD-players, use the 2RCA to 2RCA signal cable (not included). For this at first plug the RCA jacks of the signal cable into input connector AUDIO INPUT of subwoofer c, and the other RCA jacks of cable should be plugged into TV or DVD/CD-player audio outputs as shown in Fig. 2.

• Plug the power cord f (Fig. 1) on the rear panel of the subwoofer into an outlet.

• Set the master volume to minimum, turn VOLUME a counter-clockwise until it stops.

• Turn the power switch POWER d (position ON) on the rear panel of the subwoofer. Power LED will

illuminate.

• Turn on your audio source.

• Adjust the master volume level by turning the VOLUME knob a. Adjust the subwoofer volume level by

turning the BASS knob b. By turning the knobs clockwise master volume level/subwoofer volume level increases, while by turning counter-clockwise it is reduced.

Notes: If you don’t use MSS for a long time, make sure the device is turned off, check POWER switch and unplug the power cord. Use the soundcard Line&Out port to improve sound quality.

6. TROUBLESHOOTING

Problem

The MSS doesn’t turn on.

No sound.

There is too quiet sound of speakers.

Distortion of sound.

Cause

The MSS isn’t connected to the mains outlet.

Power switch is o.

Volume level is set at minimum value.

Improperly connected audio source.

Volume level is set at minimum value.

Large amplitude of the input signal.

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect audio sources correctly.

Adjust the volume control knob.

Turn down the source volume and MSS volume.

If none of the above methods can solve the problem, please seek professional advice at your nearest ser vice center. Never at tempt to repair the product yourself.

Page 19

ENG

Operation Мanual

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer satellites

Speaker diameters, mm

subwoofer satellites

Voltage supply, V/Hz

Frequency range, Hz subwoofer satellites

Dimensions (one speaker), mm subwoofer satellites

Weight, kg

Notes:

• Technical specifications given in this table are supplemental information and cannot give occasion to claims.

• Technical specifications and package contents are subject to change without notice due to the improvement of SVEN production.

Value

28 (12 + 2 × 8)

2 × 8

= 125 = 50

~220/50

40 – 150 150 – 20 000

242 × 162 × 242 200 × 70 × 100

3.2

MS-908

Page 20

Мультимедийная акустическая система 2.1

Модель: MS-908 Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.. Гарантийный срок: 12 мес. Срок службы: 5 лет. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие,

15. Сделано в Китае.

Модель: MS-908 Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. (044) 233-65-89/98. Призначення, споживчі властивості та відомості про безпеку товару див. у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.. Гарантійний термін: 12 міс. Строк служби: 5 років. Товар сертифіковано/має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road, № 02-02, Singapore, 427447. Produced under the control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN Scandinavia Ltd. Finland.

MS-908
