Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-90

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ......................................................................................... .........

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-90

14

1
1
2
2
2
3
5
6
7

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

•

Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий­ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка

размещена на сайте www.sven.fi.

1

RUS

Мультимедийная

акустическая система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Сигнальный кабель – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а также вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-90 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. АС оснащена встроенным в сабвуфер усилителем мощности
и встроенными в колонки акустическими кабелями, благодаря чему она может быть подклю­чена практически к любым источникам аудиосигнала (CD/DVD–проигрывателям, телевизору,
ПК и т. п.) без использования дополнительного усилителя мощности.

Особенности АС

• Встроенный стабилизированный (импульсный) источник питания

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Регулировка уровня общей громкости и уровня низких частот

• Элегантная черная поверхность

• Материал корпуса сабвуфера – дерево (MDF)

2

RUS

Руководство по эксплуатации

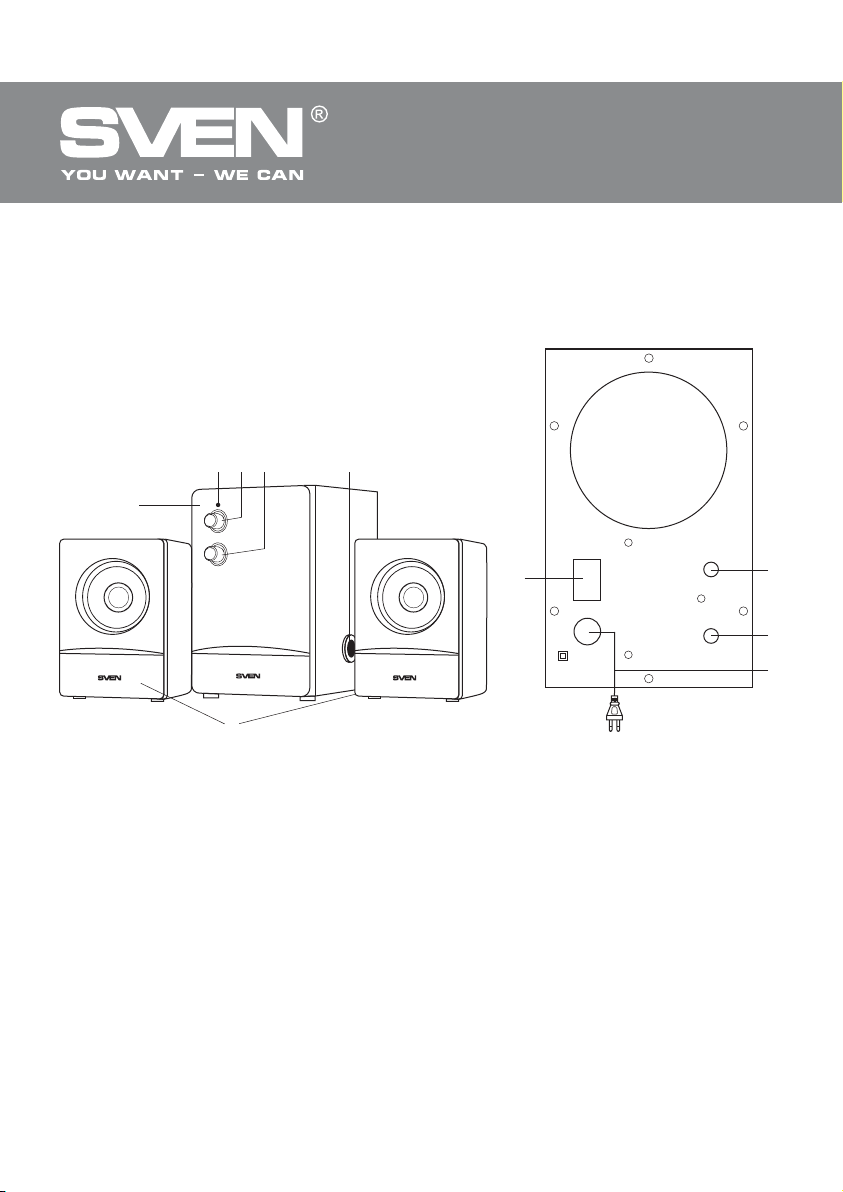

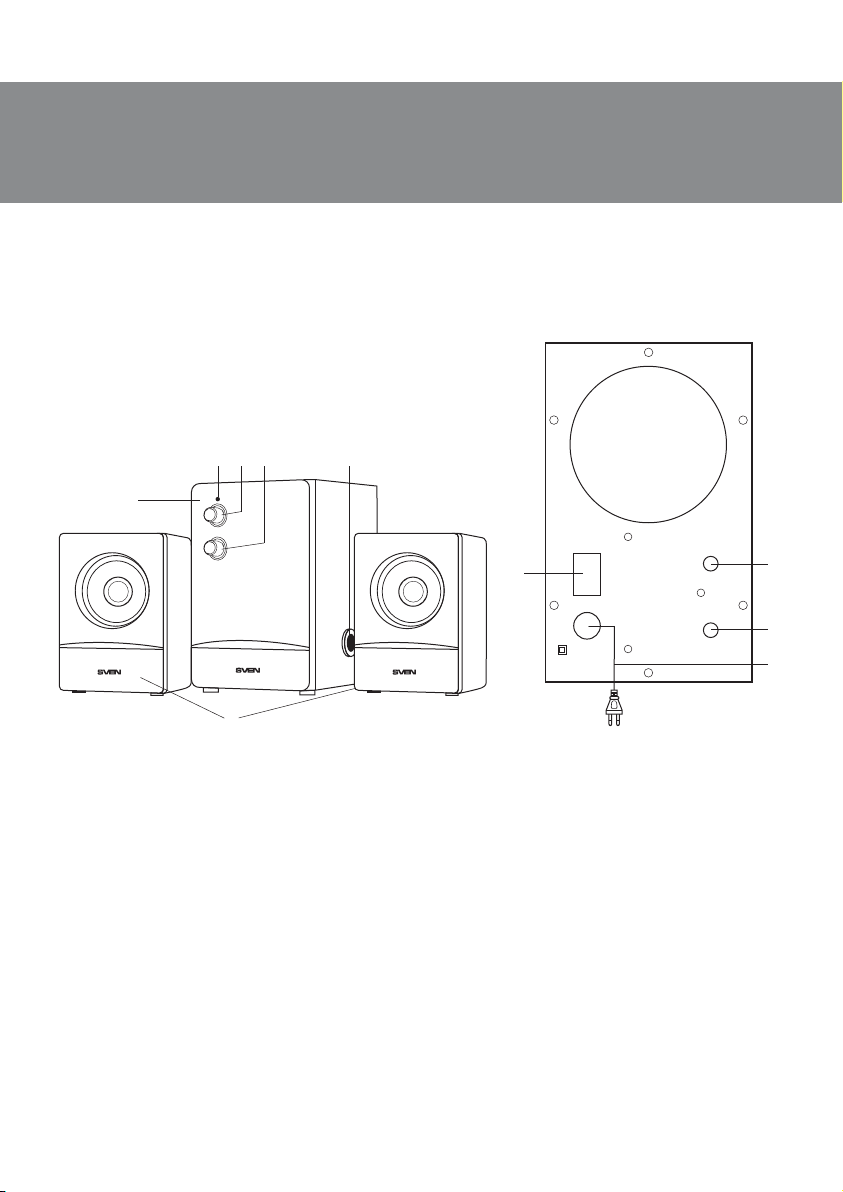

Передняя и задняя панели сабвуфера

a Сабвуфер
b Индикатор питания
c VOLUME: регулятор уровня общей громкости
d BASS: регулятор уровня НЧ
e Фазоинвертор
f Колонки
g POWER ON/OFF: выключатель питания сабвуфера
h OUTPUT: разъем для подключения колонок
i INPUT: разъем для подключения сабвуфера
j Шнур питания

c d e

b

a

VOLUME

BASS

f

g

OFF

ON

MS-90

POWER

AC POWER

220V/50HZ

OUTPUT

INPUT

h

i

j

Рис. 1. Вид спереди

Рис. 2. Задняя панель сабвуфера

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно

слушателя симметрично на расстоянии не менее од-

ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в лю­бом удобном месте, в котором сабвуфер звучит наилучшим образом.

• АС имеет фазоинвертор e, выходящий на боковую стенку, поэтому устанаввливайте сис­тему на расстоянии 20–30 см от стенки или другого препятствия.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви­зоров, поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение и управление АС

Акустическую систему MS-90 можно подключить практически к любым источникам аудиосиг­нала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 3).

• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен-
ные в колонки акустический кабель к разъему OUTPUT h сабвуфера (см. рис. 3).

3

RUS

Мультимедийная

акустическая система 2.1

Сигнальный кабель

mini-jack 3,5 мм

CD

Плеер

Компьютер

Правая

колонка

POWER

ON

OFF

AC POWER

Акустический кабель

220V/50HZ

Шнур
питания

OUTPUT

INPUT

Акустический

кабель

Левая

колонка

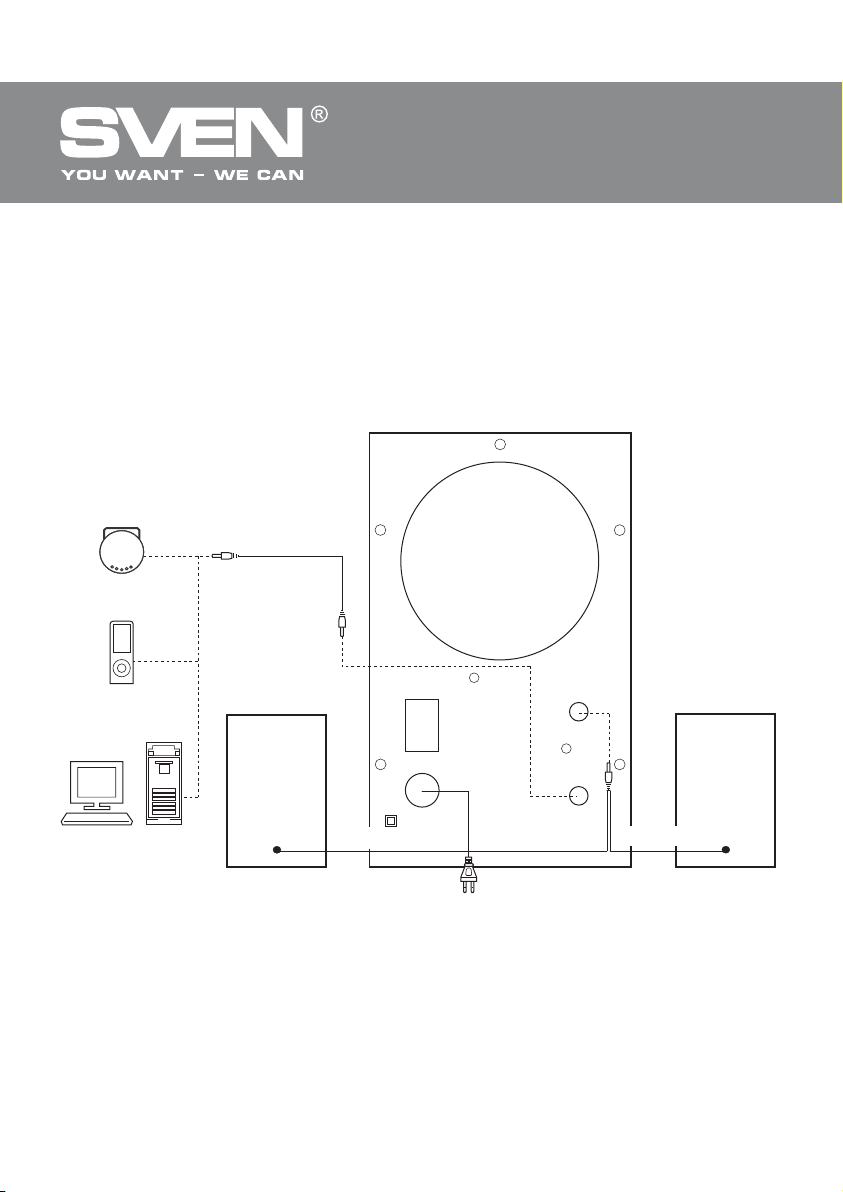

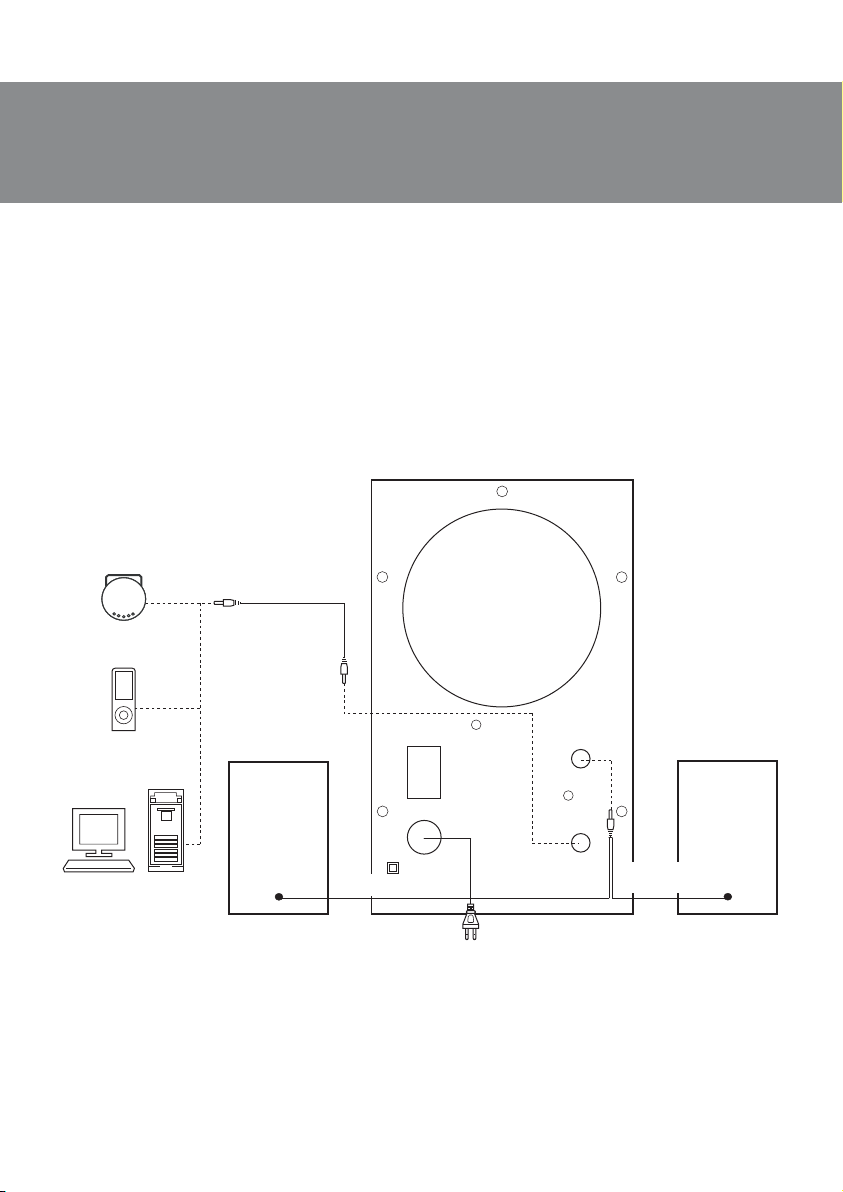

Рис. 3. Схема подключения

• Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля (из комплекта) в разъем INPUT i саб­вуфера, а потом подсоедините его к порту LINE OUT звуковой карты ПК или к аудиовыходу
(OUTPUT) МР3/CD-плеера.

• Поставьте на минимум регулятор громкости VOLUME c на сабвуфере, после чего подклю-
чите сабвуфер к сети с помощью встроенного шнура питания j.

• Включите питание сабвуфера выключателем POWER (g, положение ON), загорится инди­катор b. Затем включите источник звука и отрегулируйте уровень общей громкости сабву­фера регулятором VOLUME c, а уровень низких частот – регулятором BASS d.

Примечания:

• Если Вы длительное время не используете АС, не забудьте выключить устройство

выключателем g (положение OFF) на задней панели и вынуть вилку сетевого шнура
j из розетки.

4

RUS

Руководство по эксплуатации

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регулятор громкости установлен
в положение наименьшей громкости.

Большая амплитуда входного
сигнала.

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно.

Подстройте регулятор
громкости.

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

MS-90

5

RUS

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера

сателлитов

Диапазон частот, Гц

сабвуфера

сателлитов

Диаметр динамиков, мм

сабвуфера

сателлитов

Напряжение питания, В/Гц

Размеры (Ш × В × Г), мм

сабвуфера

сателлитов (одной колонки)

Вес, кг

Мультимедийная

акустическая система 2.1

Значение

10 (5 + 2 × 2,5)

5

2 × 2,5

60 – 250

250 – 20 000

Ø 75

Ø 60

~220/50

109 × 178 × 145

88 × 128 × 79

1,28

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха­рактеристики и комплектность могут быть изменены без предварительного уведом­ления.

6

Мультимедійна
акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-90

www.sven.fi

UKR

Мультимедійна

акустична система 2.1

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ........... ..........

3. ЗАХОДИ БЕЗПЕКИ ................................................................ ... ......

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6.

УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж

зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то­му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про­давця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

Технічна підтримка розміщена на сайтi www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

10
12
13
14

1
7
8
9
9
9

8

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ АС

• Сабвуфер

• Сателіти

• Сигнальний кабель – 1 шт.

• Керівництво з експлуатації

• Гарантійний талон

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос-

тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервіс­ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси­лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Під час заміни запобіжника відключайте АС від мережі. Використовуйте запобіжники того ж ти­пу і номіналу. Не використовуйте саморобні запобіжники.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-

ладів. Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

– 1 шт.

–

2 шт.

–

–

1 шт.

1 шт.

Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним

MS-90

струмом.

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС) MS-90 призначена для відтворення музики і озвучування ігор,
фільмів тощо. АС оснащена вмонтованим у сабвуфер підсилювачем потужності та вмон­тованими в колонки акустичними кабелями, завдяки чому вона може бути підключена прак­тично до будь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без ви­користання додаткового підсилювача потужності

Особливості акустичної системи

• Вмонтоване стабілізоване (імпульсне) джерело живлення

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними пристроями та ін-

шими джерелами звуку

• Регулювання рівня загальної гучності та рівня низьких частот

• Елегантна чорна поверхня

• Матеріал корпусу сабвуфера – дерево (MDF)

.

9

UKR

Передня і задня панелі сабвуфера

a Сабвуфер
b Індикатор живлення
c VOLUME: регулятор рівня загальної гучності
d BASS: регулятор рівня НЧ
e Фазоінвертор
f Колонки
g POWER ON/OFF: вимикач живлення сабвуфера
h OUTPUT: роз’єм для підключення колонок
i INPUT: роз’єм для підключення сабвуфера
j Шнур живлення

c d e

b

a

VOLUME

BASS

Мультимедійна

акустична система 2.1

g

OFF

ON

POWER

AC POWER

220V/50HZ

OUTPUT

INPUT

h

i

j

f

Мал. 1. Вигляд спереду

Мал. 2. Задня панель сабвуфера

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому зруч­ному місці, де сабвуфер звучатиме якнайкраще.

• АС має фазоінвертор e на бічній панелі, тому встановлюйте систему на відстані 20-30 см
від стіни або іншої перешкоди.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.

Підключення та управління АС

Акустичну систему MS-90 можна підключити практично до будь-яких джерел аудіосигналу:
DVD/CD, звукової карти комп’ютера т ощо (див. схему на мал. 3).

• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон­тований в колонки акустичний кабель до роз’єму OUTPUT h сабвуфера (див. мал. 3).

10

UKR

Керівництво з експлуатації

MS-90

• Вставте mini-jack (Ø 3,5 мм) сигнального кабеля (з комплекту) до роз’єму INPUT i сабву­фера, а потім під’єднайте його до порту LINE OUT звукової карти ПК або до аудіовиходу
(OUTPUT) МР3/CD-плеєра.

• Поставте на мінімум регулятор гучності VOLUME c на сабвуфері, після чого підключіть саб-
вуфер до мережі за допомогою вмонтованого шнура живлення j.

• Увімкніть живлення сабвуфера вимикачем POWER (g, положення ON), загориться індика­тор b. Потім увімкніть джерело звуку і відрегулюйте рівень загальної гучності сабвуфера ре­гулятором VOLUME c, а рівень низьких частот – регулятором d.

Примітки:

• Якщо Ви тривалий час не використовуєте АС, не забудьте вимкнути пристрій (поло­ження OFF) на задній панелі сабвуфера та вийняти вилку мережевого шнура з розетки.

Сигнальний кабель

mini-jack 3,5 мм

CD

Плеєр

Комп’ютер

Права

колонка

POWER

ON

OFF

AC POWER

Акустичний кабель

220V/50HZ

Шнур
живлення

Мал. 3. Схема підключення

OUTPUT

INPUT

Акустичний

кабель

Ліва

колонка

11

UKR

Мультимедійна

акустична система 2.1

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність

АС не вмикається.

Немає звуку.

У колонках АС занадто
тихий звук.

Спотворення звуку.

Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про­фесійною консультацією до найближчого до Вас сервісного центру. У жодному разі не нама­гайтеся ремонтувати виріб самостійно.

Причина

Не підключена до мережі
живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Регулятор гучності встановлено
в положення найменшої гучності.

Велика амплітуда вхідного
сигналу.

Спосіб усунення

Перевірте правильність
підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Підкрутіть регулятор гучності.

Регуляторами гучності джере­ла сигналу та АС зменшіть
величину вхідного сигналу.

12

UKR

Керівництво з експлуатації

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

сабвуфера

сателітів

Діапазон частот, Гц

сабвуфера

сателітів

Діаметр динаміків, мм

сабвуфера

сателітів

Напруга живлення, В/Гц

Розміри (Ш × В × Г), мм

сабвуфера

сателітів (однієї колонки)

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підста­вою для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех-

нічні характеристики та комплектність можуть бути змінені без попереднього пові­домлення.

Значення

10 (5 + 2 × 2,5)

5

2 × 2,5

60 – 250

250 – 20 000

Ø 75

Ø 60

~220/50

109 × 178 × 145

88 × 128 × 79

1,28

MS-90

13

2.1 Multimedia Speaker System

OPERATION
MANUAL

MS-90

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

2. PACKAGE CONTENTS.............................................................

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

.............................................. .

MS-90

.............

............

...................

................

......................

...........

14
15
16
16
16

17
19
20

1
7

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

Technical support is on www.sven.fi.

15

ENG

2.1 Multimedia Speaker System

2. PACKAGE CONTENTS

• Subwooofer – 1 pc

• Satellites – 2 pcs

• Signal cable – 1 pc

• Operation manual – 1 pc

• Warranty card – 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi.

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Disconnect the MSS from the mains system during a fuse replacement. Use fuses of the same

type and rated value. Do not use hand-made fuses.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When

operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre­venting it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-90 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in power amplifier and audio cables built into the speakers
enabling to connetc it to virtually any audio source (CD/DVD player, TV, PC, etc.) without using
a separate power amplifier.

Special features

• Built-in stabilized (switch-mode) power supply unit

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices

and other sound sources

• Master volume control and bass control

• Elegant black surface

• MDF subwoofer cabinet

16

ENG

Operation Manual

Subwoofer front and rear panels

a Subwoofer
b Power LED
c VOLUME: volume control knob
d BASS: bass control knob
e Bass reflex port
f Speakers
g POWER ON/OFF: power switch
h OUTPUT: Ø 3.5 mm speaker output
i INPUT: Ø 3.5 mm subwoofer output
j Power cord

c d e

b

a

VOLUME

BASS

f

g

ON

OFF

MS-90

POWER

AC POWER

220V/50HZ

OUTPUT

INPUT

h

i

j

Fig. 1. Front view

Fig. 2. Subwoofer rear panel

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits

non-directional sound, therefore it can be located in any convenient place where it sounds the best.

• Since the speaker system has side-mounted bass reflex port e, place the speaker system 20-30
cm away from a wall or any other obstacle.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-
sensitive devices is possible.

MSS сonnecting and control

MS-90 Multimedia Speaker System can be connected to virtually any audio source: DVD / CD, PC
sound card, etc. (see connection diagram in Fig. 3).

• Before making any connections, make sure that the MSS is switched off. Connect the audio cable
built into the speakers into OUTPUT h on the subwoofer (see Fig. 3)

• Connect one mini-jack of the stereo signal cable to INPUT i jack on the subwoofer and the other
mini-jack to your PC or МР3/CD player.

17

ENG

2.1 Multimedia Speaker System

• Adjust the master volume level to the minimum by turning VOLUME control knob c counter-

clockwise until it stops. Then connect the subwoofer to the mains outlet using the built-in power
cord j.

• Turn on the subwoofer power using POWER switch g (ON position), power LED b will light.
Then turn on the sound source and adjust the master volume with VOLUME knob c, and the bass
level – with BASS knob d.

Notes:

• If the MSS is left unused for a long period of time, please mind to switch it off on the
subwoofer rear panel (OFF position) and pull out its plug from the socket.

Мini-jack to mini-jack

signal cable

CD

PC

18

Player

Right

speaker

POWER

ON

OFF

Power
cord

Audio cable

AC POWER

220V/50HZ

Fig. 3. Connection diagram

OUTPUT

INPUT

Left

speaker

Audio cable

ENG

Operation Manual

6. TROUBLESHOOTING

Problem

The MSS does not
turn on.

No sound.

There is too quiet
sound of speakers.

Distortion of sound.

If none of the above mentioned solutions removes the problem, please address your nearest
authorized service centre. Never try to repair the device on your own.

Cause

The MSS is not connected to a mains outlet.

The power switch is off.

The volume level is set at minimum value.

Improperly connected audio source.

The volume level is set at minimum value.

Large amplitude of the input signal.

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect the audio sources
correctly.

Adjust the volume control knob.

Turn down the source
and MSS volume.

MS-90

19

ENG

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer

satellites

Frequency range, Hz

subwoofer

satellites

Speaker diameter, mm

subwoofer

satellites

Power supply, V / Hz

Dimensions (W × H × D), mm

subwoofer

satellites (one speaker)

Weight, kg

2.1 Multimedia Speaker System

Value

10 (5 + 2 × 2.5)

5

2 × 2.5

60 – 250

250 – 20,000

Ø 75

Ø 60

~220/50

109 × 178 × 145

88 × 128 × 79

1.28

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due
to the improvement of SVEN production.

20

Мультимедийная
акустическая система 2.1

Модель: MS-90
Импортер в России: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15.
Сделано в Китае.

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

Модель: MS-90
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості
про безпеку товару див. у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс. Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому
місці. Виробник: «СВЕН ПТЕ.
176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447.
Виготовлено під контролем «Свен Скандинавія
Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

Лімітед»,

MS-90

SPS-619
