Sven MS-85 User Manual [ru]
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
www.sven.fi
Мультимедийная
акустическая система 2.1
MS-85

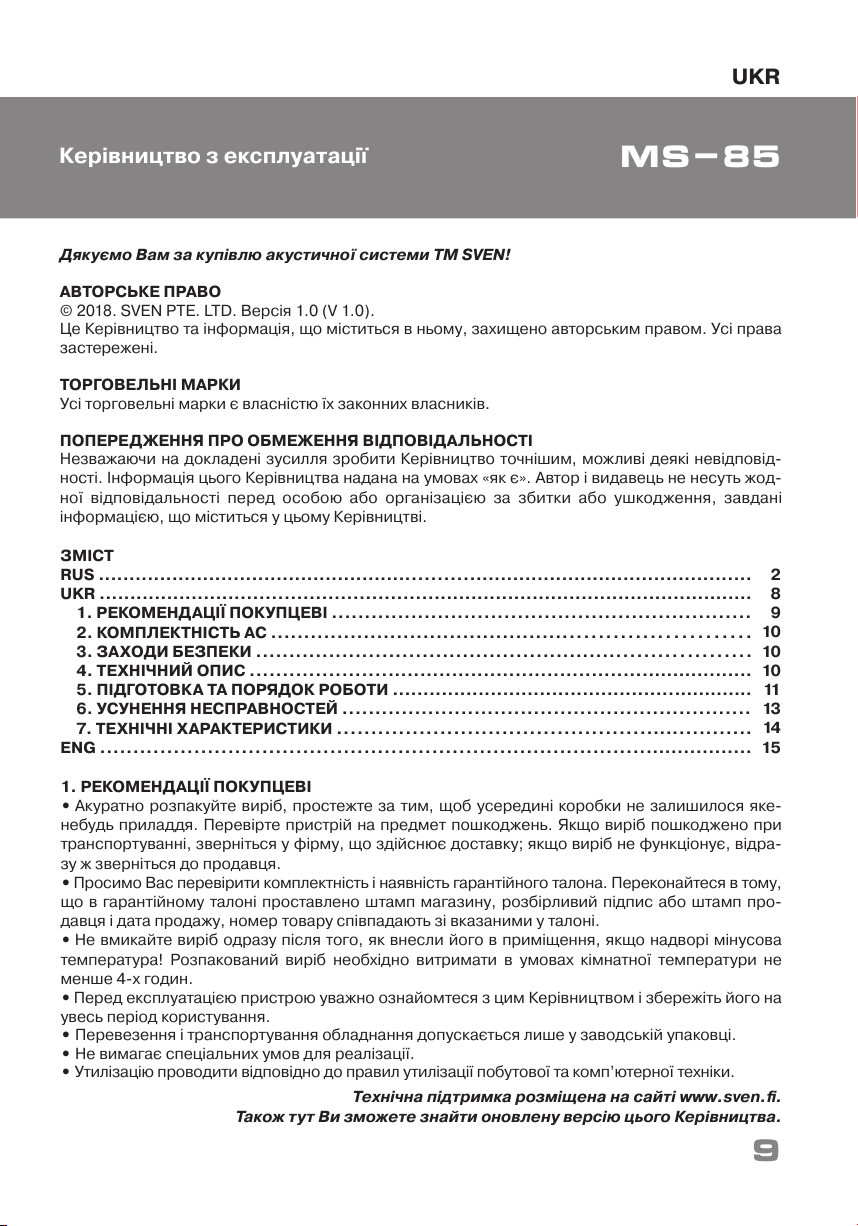

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS ..................................................................................................
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................
2. КОМПЛЕКТНОСТЬ АС .....................................................................
3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................
UKR ...................................................................................................
ENG ..................................................................................................
2
2
3
3
3
4
6
7
8
15
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком-
натной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Pуководства.
2
RUS
Мультимедийная
акустическая система 2.1
3
MS-85
RUS
Руководство по эксплуатации

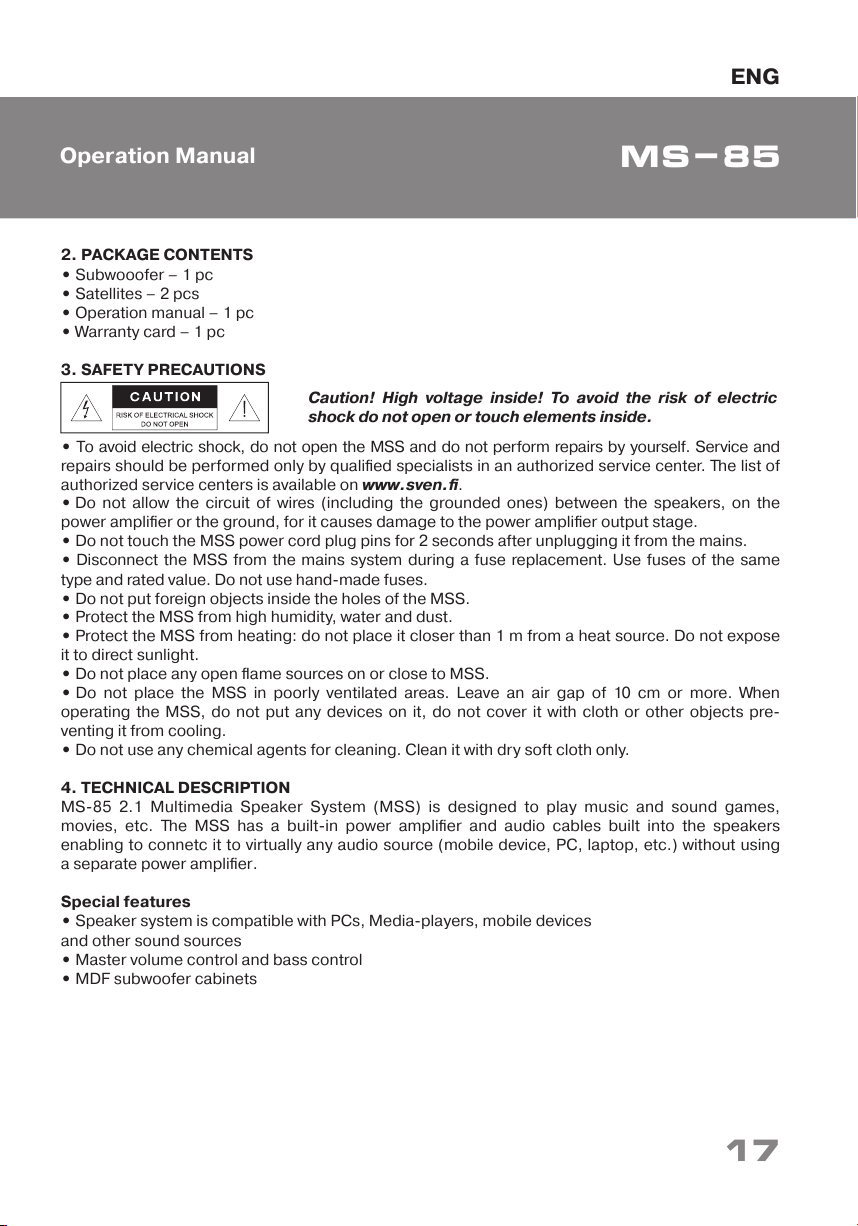

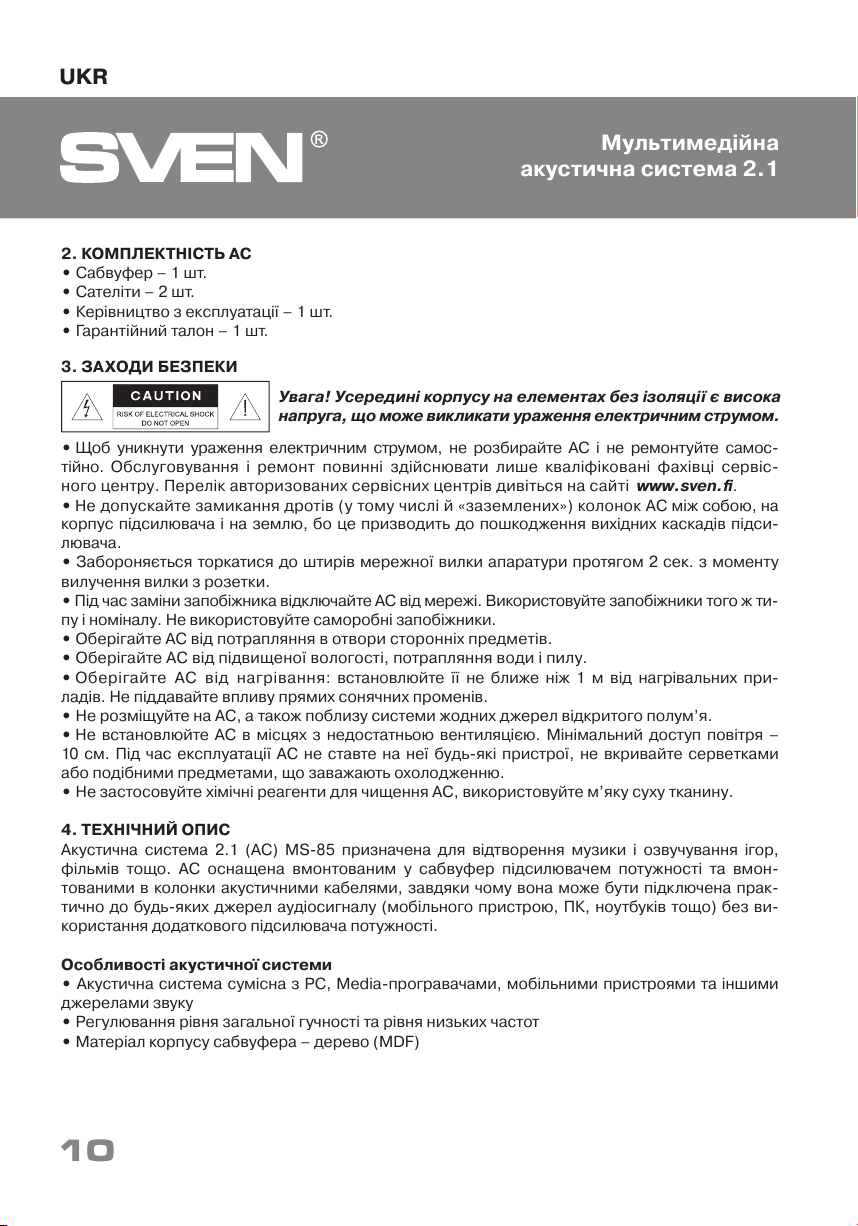

2. КОМПЛЕКТНОСТЬ АС
• Сабвуфер – 1 шт.
• Сателлиты – 2 шт.
• Руководство по эксплуатации – 1 шт.
• Гарантийный талон – 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква-
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен-
ных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.
• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры-
вайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустическая система 2.1 (АС) MS-85 предназначена для воспроизведения музыки и озву-
чивания игр, фильмов и проч. АС оснащена встроенным в сабвуфер усилителем мощности
и встроенными в колонки акустическими кабелями, благодаря чему она может быть подклю-
чена практически к любым источникам аудиосигнала (мобильному устройству, ПК, ноутбуку
и т. п.) без использования дополнительного усилителя мощности.
Особенности АС
• Акустическая система совместима с PC, Media-проигрывателями, мобильными устрой-
ствами и другими источниками звука
• Регулировка уровня общей громкости и уровня низких частот
• Материал корпуса сабвуфера – дерево (MDF)
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.
4

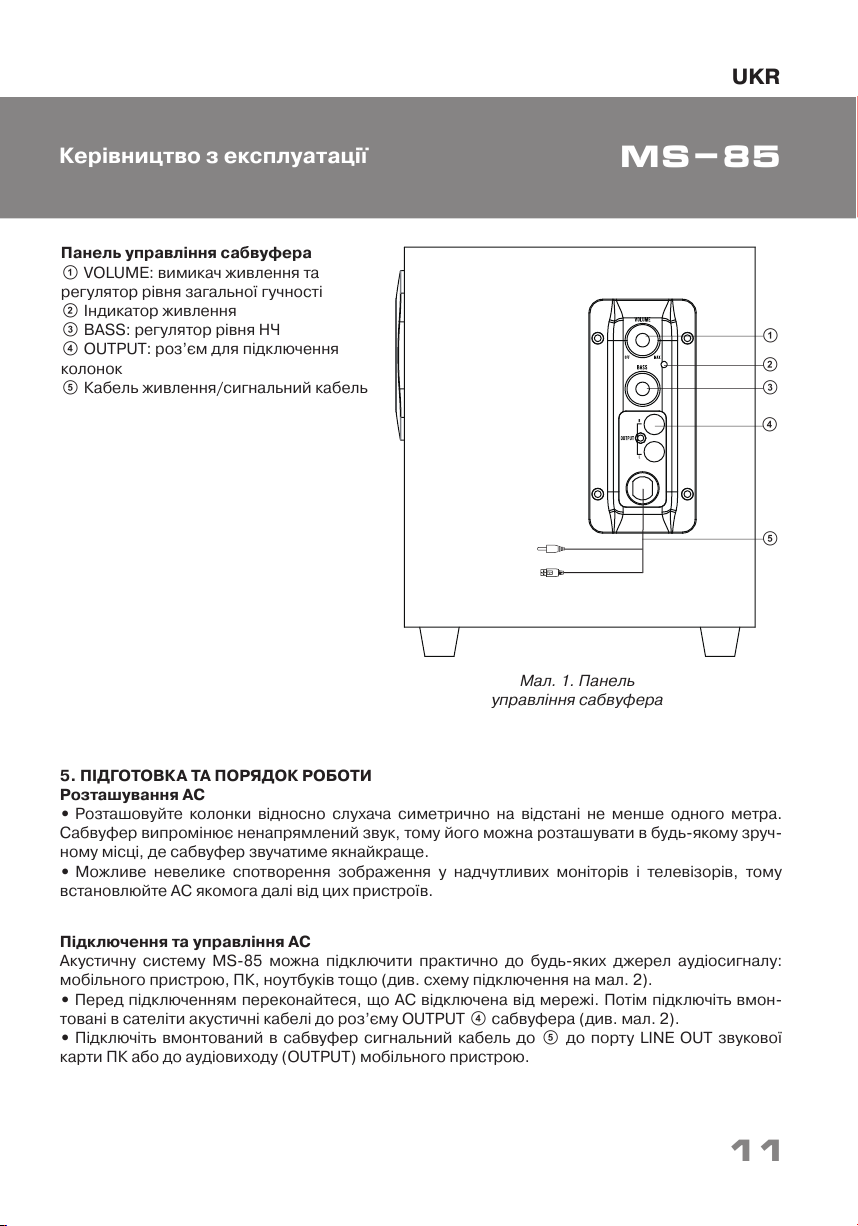

Панель управления сабвуфера
a VOLUME: выключатель питания
и регулятор уровня общей громкости
b Индикатор питания
c BASS: регулятор уровня НЧ
d OUTPUT: разъем для подключения
колонок
e Шнур питания/сигнальный кабель

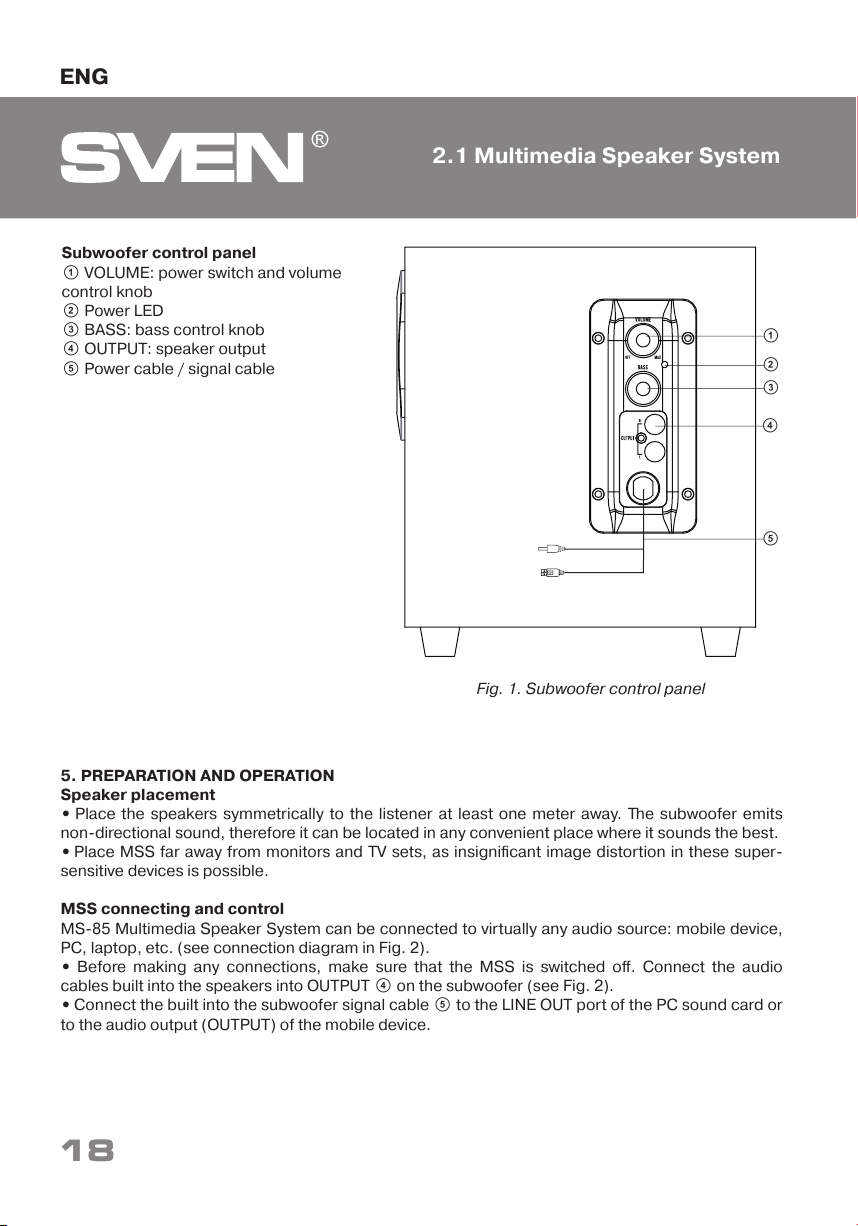

Рис. 1. Панель управления сабвуфера
RUS
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од-
ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в лю-
бом удобном месте, в котором сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви-
зоров, поэтому устанавливайте АС как можно дальше от этих устройств.
Подключение и управление АС
Акустическую систему MS-85 можно подключить практически к любым источникам аудио-
сигнала: мобильному устройству, ПК, ноутбуку и т. п. (см. схему подключения на рис. 2).
• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен-
ные в сателлиты акустические кабели к разъему OUTPUT d сабвуфера (см. рис. 2).
• Подсоедините встроенный в сабвуфер сигнальный кабель e к порту LINE OUT звуковой
карты ПК или к аудиовыходу (OUTPUT) мобильного устройства.
c
a
d
Мультимедийная
акустическая система 2.1
e
b
5
MS-85
RUS
Руководство по эксплуатации
Акустический кабель
Акустический
кабель
Мобильное
устройство
Компьютер
• Поставьте на минимум регулятор громкости VOLUME a на сабвуфере, после чего подклю-
чите сабвуфер к USB-порту ПК или USB-зарядному устройству (не входит в комплект) с по-
мощью встроенного кабеля питания e.
• Включите питание сабвуфера выключателем a, загорится индикатор b. Затем включите
источник звука и отрегулируйте уровень общей громкости сабвуфера регулятором VOLUME
a, а уровень низких частот – регулятором BASS c.

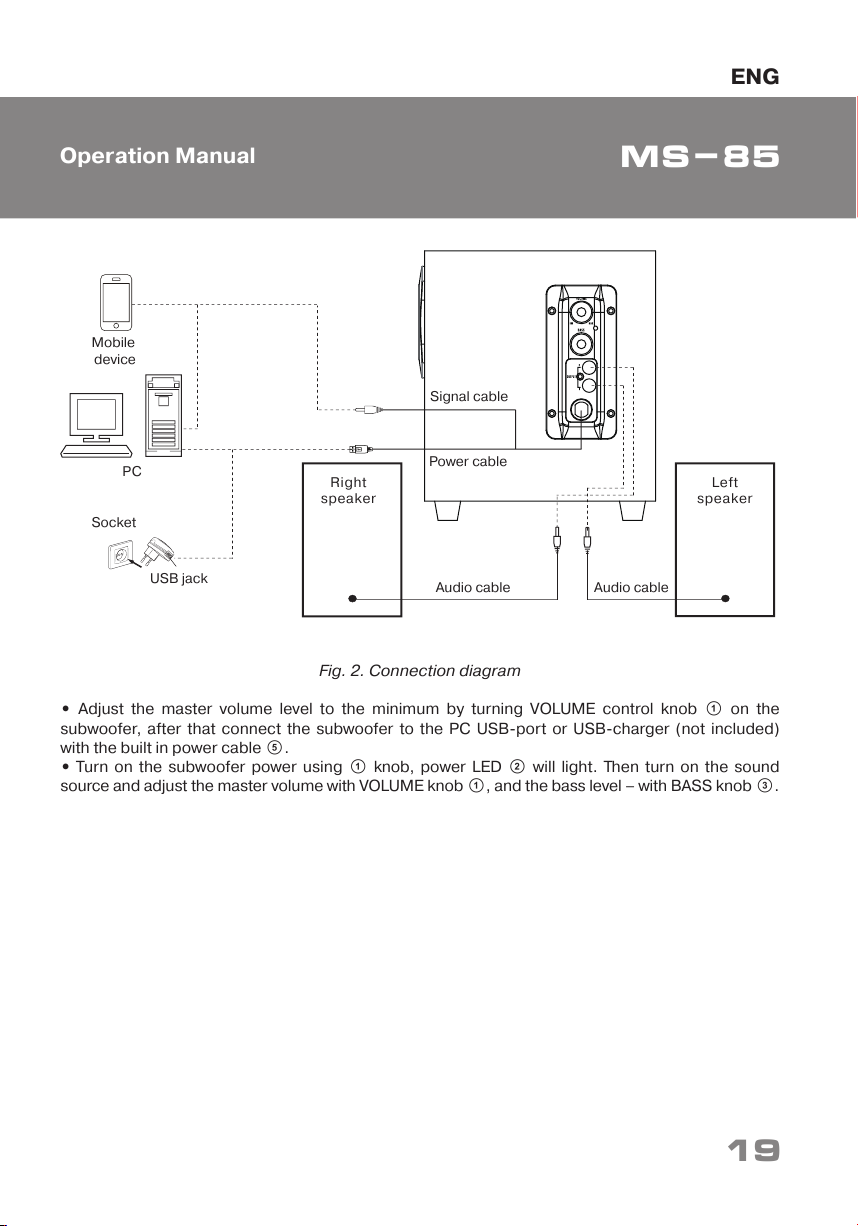

Рис. 2. Схема подключения
Правая
колонка
Левая
колонка
Разъем
USB
Розетка
Кабеля
питания
Сигнальный
кабель

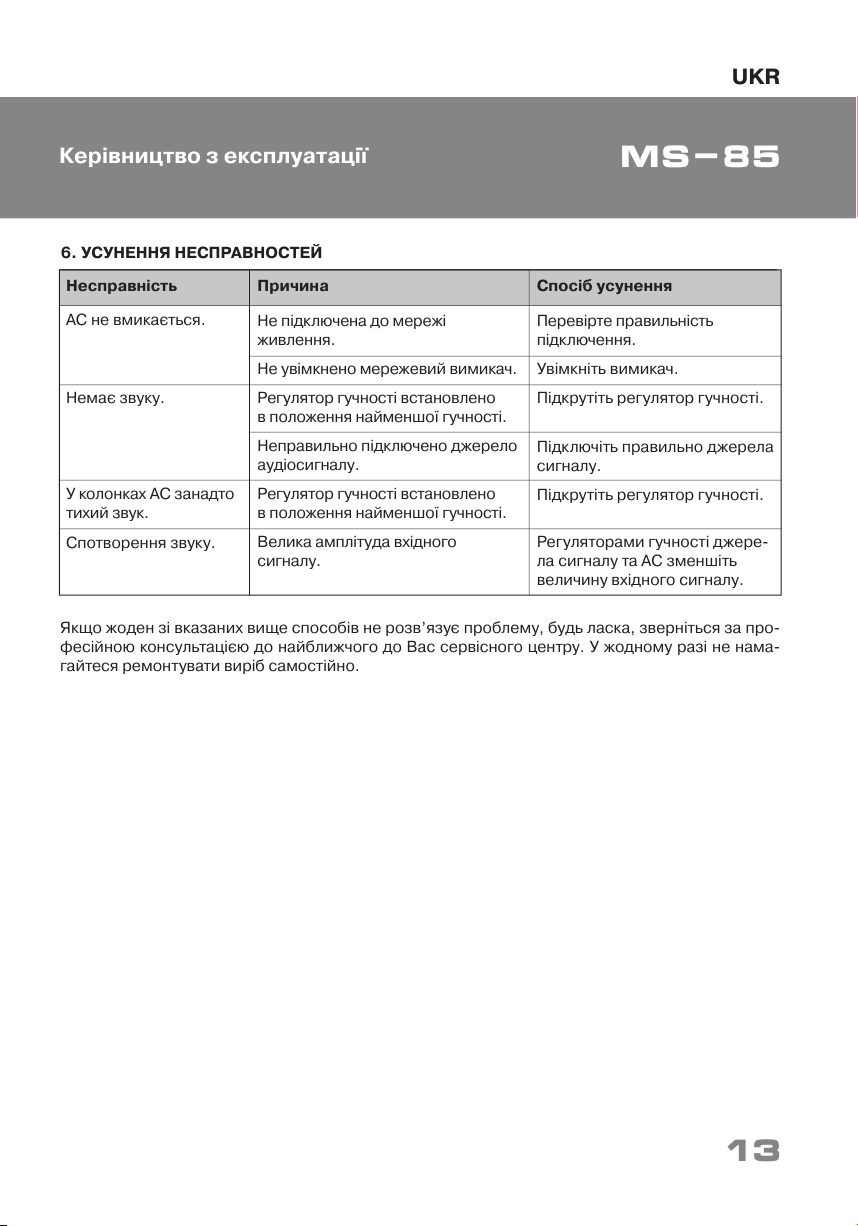

Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор громкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен
в положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках сигнала и АС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
6
RUS
Мультимедийная
акустическая система 2.1

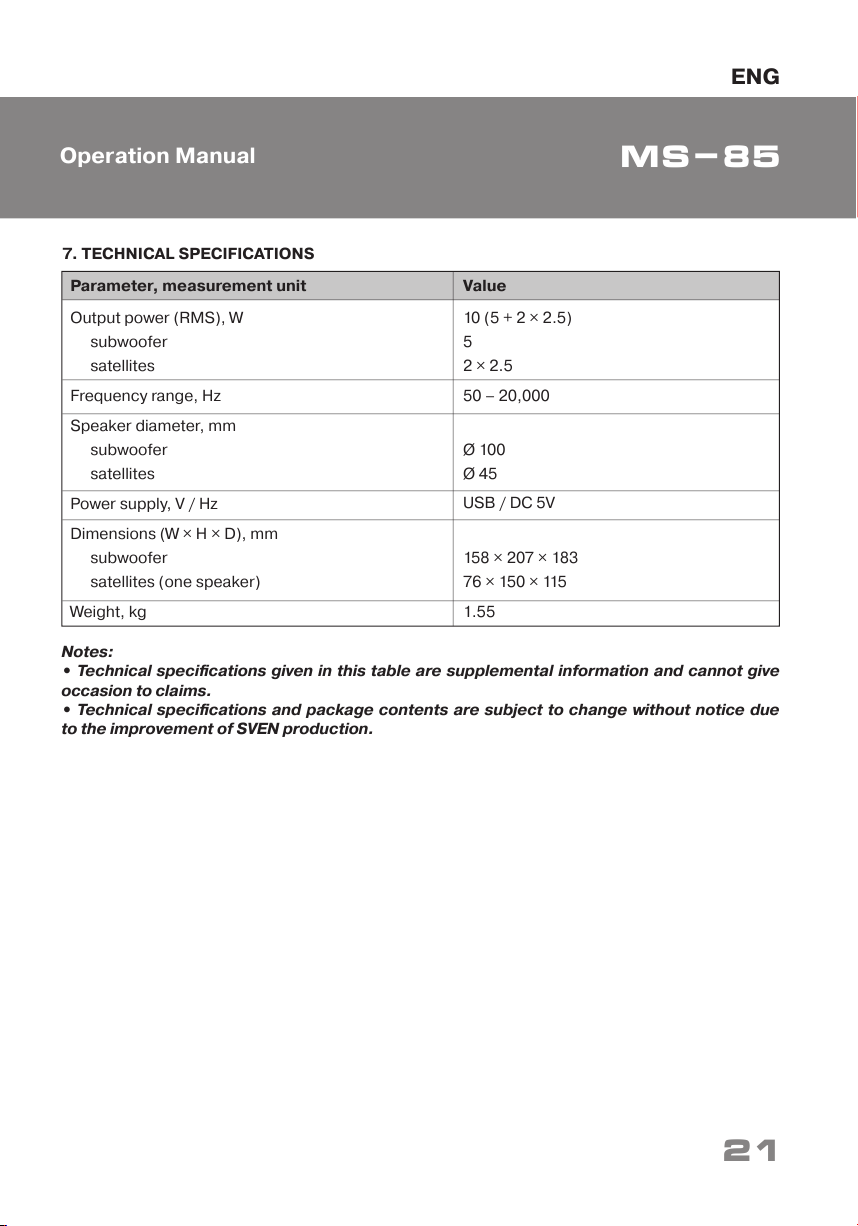

Значение
10 (5 + 2 × 2,5)
5
2 × 2,5
50 – 20 000
Ø 100
Ø 45
USB / DC 5V
158 × 207 × 183
76 × 150 × 115
1,55
Характеристики и единицы измерения
Выходная мощность (RMS), Вт
сабвуфера
сателлитов
Диапазон частот, Гц
Диаметр динамиков, мм
сабвуфера
сателлитов
Напряжение питания, В/Гц
Размеры (Ш × В × Г), мм
сабвуфера
сателлитов (одной колонки)
Вес, кг
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведом-
ления.
RUS
7
Руководство по эксплуатации
MS-85
