Sven MS-330 User Manual [en, uk, ru]

Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-330

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ..................................................................................................

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. .......

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-330

14

1
1
2
2
2
3
5
6
7

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

и наличие гарантийного талона. Убедитесь в том, что в гарантий-

Техническая поддержка размещена на

сайте www.sven.fi.

1

RUS

Мультимедийная
акустическая система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Сигнальный кабель mini-jack Ø 3,5 мм к mini-jack Ø 3,5 мм – 1 шт.

• Пульт управления уровнем громкости и НЧ-частот – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-330 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. В сабвуфер встроен усилитель мощности, благодаря чему АС
может быть подключена практически к любым источникам аудиосигнала (CD/DVD–проигры­вателям, телевизору, ПК
В комплекте пульт управления уровнем громкости и НЧ-частот.

Особенности АС

• Встроенный трансформаторный источник питания

• Регулировка уровня общей громкости и НЧ-частот

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Проводной пульт управления уровнем громкости и

• Магнитное экранирование

• Материал корпуса сабвуфера и колонок — дерево (MDF)

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

и ремонт должны осуществлять только ква-

предметами, затрудняющими охлаждение.

и т. п.) без использования дополнительного усилителя мощности.

НЧ-частот

-

2

RUS

Руководство по эксплуатации

Задняя панель сабвуфера и пульт управления

a POWER: выключатель питания
b Шнур сетевого питания
c RIGHT: разъем для подключения

правой колонки
d LEFT: разъем для подключения
левой колонки

a

b

MS-330

e Pазъем для подключения пульта
управления

f AUDIO INPUT: разъем аудиовхода
g VOLUME: регулятор уровня громкости
h BASS: регулятор уровня НЧ-частот
i Индикатор питания

VOLUME

g

BASS

h

i

cde f

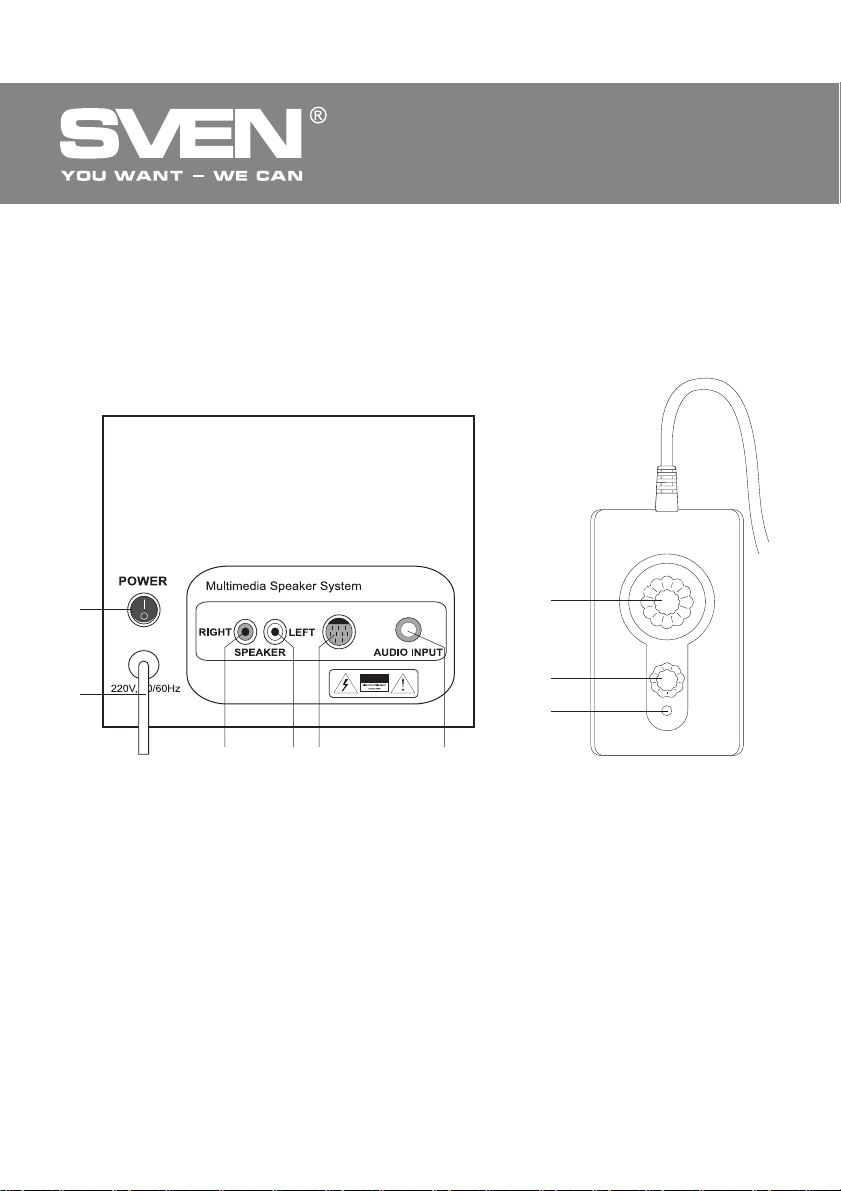

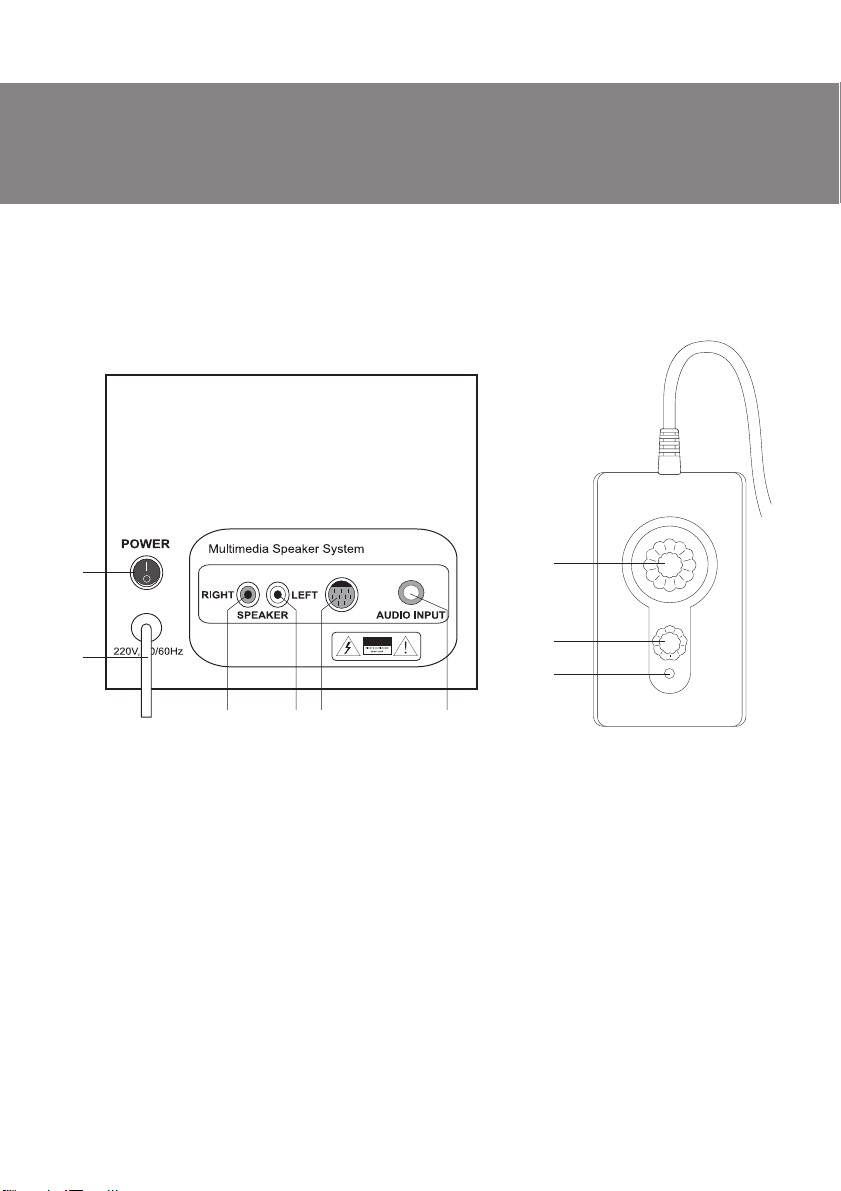

Рис. 1. Задняя панель сабвуфера

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного
метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте
комнаты, в котором сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение
зоров, поэтому устанавливайте АС как можно дальше от этих устройств..

Подключение АС

Акустическая система MS-330 может быть подключена практически к любым источникам
аудиосигнала: CD/DVD/MP3-проигрывателям, телевизору, звуковой карте ПК и т. п. (см. схе­му подключения на рис. 3).

изображения у сверхчувствительных мониторов и телеви-

Рис. 2. Пульт управления

уровнем громкости и НЧ-частот

3

RUS

Мультимедийная
акустическая система 2.1

Cигнальный кабель

mini-jack к mini-jack

Правая

колонка

КОМПЬЮТЕР

Акустический кабель Акустический кабель

ПЛЕЕР

Задняя панель сабвуфера

Multimedia Speaker System

RIGHT

~220V/50Hz

Шнур

питания

Левая

колонка

LEFT

AUDIO INPUTSPEAKER

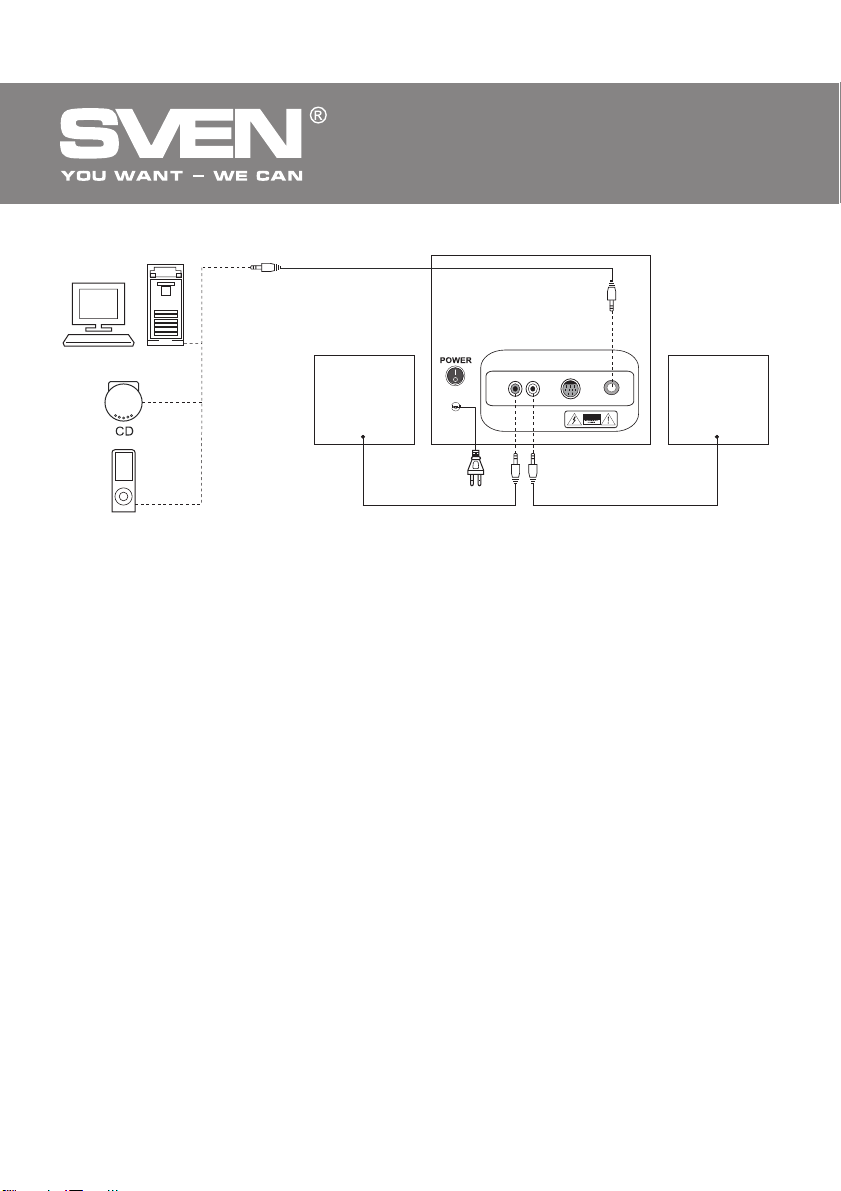

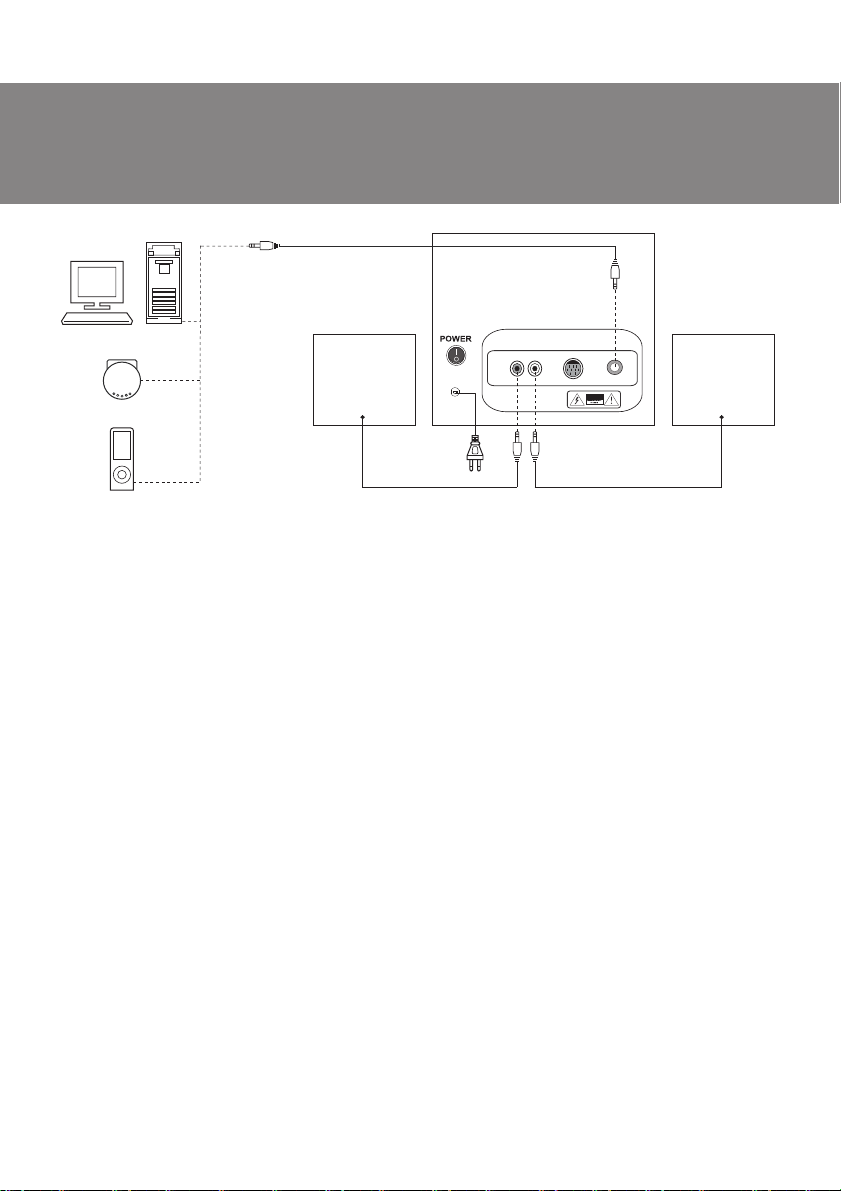

Рис. 3. Схема подключения

• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен­ные в колонки акустические кабели к аудиовыходам на задней панели сабвуфера (см. схему
подключения выше): акустический кабель правой колонки подключите к разъему RIGHT c,
а акустический кабель левой колонки – к разъему LEFT d.

• Для подключения АС к источникам аудиосигнала необходимо

использовать стереофоничес-

кий сигнальный кабель mini-jack к mini-jack (стереоразъем Ø 3,5 мм). Вставьте один конец
кабеля в разъем аудиовхода на задней панели сабвуфера AUDIO INPUT f, а второй конец —
в стереоразъем Ø 3,5 мм источника аудиосигнала.

Примечание. От правильности и надежности подсоединения кабелей непосредст­венно зависит качество звука. Рекомендуется использовать кабели, которые постав­ляются в комплекте с АС

.

• Для подключения АС к DVD/CD-проигрывателям используйте стереофонический сигнальный
кабель mini-jack (Ø 3,5 мм) к 2RCA (не входит в комплект), RCA-джеки которого подклю­чаются к аудиовыходу DVD/CD-проигрывателей. Если нет такого кабеля, воспользуйтесь пере­ходником-адаптером mini- jack (Ø 3,5 мм) к 2RCA (опция).

• Вставьте вилку шнура питания b сабвуфера в розетку.

• Установите уровень общей громкости на минимум

поворотом регулятора VOLUME g на

пульте управления против часовой стрелки до упора.

• Включите питание устройства выключателем POWER a на задней панели сабвуфера, за­горится индикатор питания на пульте управления i.

• Отрегулируйте уровень громкости поворотом регулятора VOLUME g.

• Отрегулируйте уровень низких частот поворотом регулятора BASS h на пульте управле-

ния.

Примечания:

• Если

Вы длительное время не используете АС, не забудьте выключить устройство вы-

ключателем POWER a на задней панели и вынуть вилку сетевого шнура из розетки.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.

4

RUS

Руководство по эксплуатации

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Звук воспроизво­дится только одним
из каналов.

Не функционирует
пульт ДУ.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регулятор громкости установлен
в положение наименьшей громкости

Большая амплитуда входного
сигнала.

Неправильно подключены колонки к
источнику аудиосигнала.

Пульт ДУ не подключен к сабвуферу.

MS-330

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно.

Подстройте регулятор

.

громкости.

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

Проверьте правильность
подключения колонок.

Подключите

пульт к сабвуферу.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

5

RUS

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера

сателлитов

Диапазон частот, Гц

Соотношение сигнал/шум, дБ

Даметр динамиков, мм

сабвуфера

сателлитов

Напряжение питания, В/Гц

Размеры (Ш × В × Г), мм

сабвуфера

сателлитов (одной колонки)

Вес, кг

Мультимедийная
акустическая система 2.1

Значение

50 (30 + 2 × 10)

30

2 × 10

40 – 20 000

≥ 60

Ø 133

Ø 75

~220/50

255 × 236 × 290

122 × 130 × 132

6,5

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха­рактеристики и комплектность могут быть изменены без предварительного уведомле­ния.

6

Мультимедійна
акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-330

www.sven.fi

UKR

Мультимедійна
акустична система 2.1

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ........ .. ...........

3. ЗАХОДИ БЕЗПЕКИ ................................................................ ... ......

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6. УСУНЕННЯ

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж зверніться

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то­му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про­давця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

НЕСПРАВНОСТЕЙ ..............................................................

до продавця.

Технічна підтримка розміщена на сайтi www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

10
12
13
14

1
7
8
9
9
9

8

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ АС

• Сабвуфер

• Сателіти

• Сигнальний кабель mini-jack Ø 3,5 мм до mini-jack Ø 3,5 мм

• Пульт управління рівнем гучності та НЧ-частот

• Керівництво з експлуатації

• Гарантійний талон

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно.

Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного цент­ру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача
лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС

ладів. Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

10 см. Під час експлуатації АС не
або подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

4. ТЕХНІЧНИЙ ОПИС

Акустична система (АС) MS-330 призначена для відтворення музики та озвучування ігор,
фільмів тощо. У сабвуфер вмонтовано підсилювач потужності, завдяки чому її можна підклю­чити практично до будь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо)
без використання додаткового підсилювача потужності. У комплекті пульт управління рівнем
гучності та НЧ-частот

— 1 шт.

—

2 шт.

—

—

—

1 шт.

і на землю, бо це призводить до пошкодження вихідних каскадів підси-

від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-

.

1 шт.

Увага! Усередині корпусу на елементах без
напруга, що може викликати ураження електричним струмом.

ставте на неї будь-які пристрої, не вкривайте серветками

1 шт.

—

MS-330

1 шт.

ізоляції є висока

Особливості АС

• Вмонтоване трансформаторне джерело живлення

• Регулювання рівня загальної гучності та НЧ-частот

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та

інши- ми джерелами звуку

• Провідний пульт управління рівнем гучності та НЧ-частот

• Магнітне екранування

• Матеріал корпусу сабвуфера і колонок — дерево (MDF)

9

UKR

Мультимедійна
акустична система 2.1

Задня панель сабвуфера і пульт управління

a POWER: вимикач живлення
b Шнур мережевого живлення
c RIGHT: роз’єм для підключення

правої колонки
d LEFT: роз’єм для підключення
лівої колонки

a

b

cde f

Мал. 1. Задня панель сабвуфера

e Pоз’єм для підключення пульта управління
f AUDIO INPUT: роз’єм аудіовходу
g VOLUME: регулятор рівня гучності
h BASS: регулятор рівня НЧ-частот
i Iндикатор живлення

VOLUME

g

BASS

h

i

Мал. 2. Пульт управління

рівнем гучності та НЧ-частот

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС

•

Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому місці
кімнати, в якому сабвуфер звучатиме якнайкраще.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста­новлюйте АС якомога далі від цих пристроїв.

Підключення АС

Акустичну систему
CD/DVD/MP3-програвачів, TV, звукової карти ПК тощо (див. схему підключення на мал. 3).

MS-330 можна підключити практично до будь-яких джерел аудіосигналу:

10

UKR

Керівництво з експлуатації

Cигнальний кабель

mini-jack до mini-jack

Права

Комп’ютер

CD

Плеєр

колонка

Акустичний кабель Акустичний кабель

Задня панель

сабвуфера

Multimedia Speaker System

RIGHT

~220V/50Hz

Шнур

живлення

MS-330

LEFT

AUDIO INPUTSPEAKER

Ліва

колонка

Мал. 3. Схема підключення

• Перед підключенням переконайтеся, що АС відключена від мережі. Потім під’єднайте
вмонтовані в колонки акустичні кабелі до аудіовиходів на задній панелі сабвуфера (див. схему
підключення вище): акустичний кабель правої колонки підключіть до роз’єму RIGHT c, а акус­тичний кабель лівої колонки – до роз’єму LEFT d.

• Для підключення АС до джерел

аудіосигналу необхідно використовувати стереофонічний

сигнальний кабель mini-jack до mini-jack (стереороз’єм Ø 3,5 мм). Вставте один кінець кабелю
в роз’єм аудіовходу на задній панелі сабвуфера AUDIO INPUT f, а другий кінець — в стерео­роз’єм Ø 3,5 мм джерела аудіосигналу.

Примітка. Від правильного та надійного під’єднання кабелів безпосередньо залежить
якість відтворення звуку. Рекомендується використовувати кабелі, що

поставляються

в комплекті з АС.

• Для підключення АС до DVD/CD-програвачів використовуйте стереофонічний сигнальний
кабель mini-jack (Ø 3,5 мм) до 2RCA (не входить до комплекту), RCA-джеки якого підклю­чаються до аудіовиходу DVD/CD-програвачів. Якщо немає такого кабелю, скористайтеся
перехідником-адаптером mini-jack (Ø 3,5 мм) до 2RCA (опція).

• Вставте вилку шнура живлення b сабвуфера в розетку.

• Встановіть рівень загальної гучності

на мінімум поворотом регулятора VOLUME g на пульті

управління проти годинникової стрілки до упору.

• Увімкніть живлення пристрою вимикачем POWER a на задній панелі сабвуфера, загориться
індикатор живлення на пульті управління i.

• Відрегулюйте рівень гучності поворотом регулятора VOLUME g.

• Відрегулюйте рівень низьких частот поворотом регулятора BASS h на пульті управління.

Примітки:

• Якщо Ви

тривалий час не використовуєте АС, не забудьте вимкнути пристрій вими-

качем POWER a на задній панелі сабвуфера і вийняти вилку мережевого шнура з ро­зетки.

• Для підвищення якості відтворення звуку скористайтеся виходом звукової карти
Line-Out.

11

UKR

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Мультимедійна
акустична система 2.1

Несправність

Причина

Спосіб усунення

7

АС не вмикається.

Немає звуку.

У колонках АС
занадто тихий звук.

Спотворення звуку.

Звук відтворюється
лише одним з
каналів.

Не функціонує
пульт ДУ.

Якщо

жоден зі вказаних вище способів не дає змогу вирішити проблему, будь ласка, звер­ніться за професійною консультацією до найближчого до Вас сервісного центру. Ніколи не
намагайтеся ремонтувати АС самостійно.

Не підключена до мережі живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Регулятор гучності встановлено
в положення найменшої гучності

Велика амплітуда вхідного
сигналу.

Неправильно підключено колонки
до джерела аудіосигналу.

Пульт ДУ не підключено до
сабвуфера.

Перевірте правильність
підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Підкрутіть регулятор гучності.

.

Регуляторами гучності джерела
сигналу та АС зменшіть величину
вхідного сигналу.

Перевірте правильність
підключення колонок.

Підключіть пульт до сабвуфера

12

UKR

Керівництво з експлуатації

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

сабвуфера

сателітів

Діапазон частот, Гц

Співвідношення сигнал/шум, дБ

Діаметр динаміків, мм

сабвуфера

сателітів

Напруга живлення, В/Гц

Розміри (Ш × В × Г), мм

сабвуфера

сателітів (однієї колонки)

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою
для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех-

нічні характеристики та комплектність можуть бути змінені без попереднього пові­домлення.

Значення

50 (30 + 2 × 10)

30

2 × 10

40 – 20 000

≥ 60

Ø 133

Ø 75

~220/50

255 × 236 × 290

122 × 130 × 132

6,5

MS-330

13

2.1 Multimedia Speaker System

OPERATION
MANUAL

MS-330

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

2. PACKAGE CONTENTS.................................................. ...........

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

.............................................. .

MS-330

14

.............

............

...................

................

......................

...........

15

16
16
16

17
19
20

1
7

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

Technical support is on www.sven.fi.

15

ENG

2.1 Multimedia Speaker System

2. PACKAGE CONTENTS

• Subwoofer — 1 pc

• Satellites — 2 pcs

• Mini-jack to mini-jack (Ø 3.5 mm) signal cable — 1 pc

• Remote control — 1 pc

• Operation manual — 1 pc

• Warranty card — 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose it

to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When

operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre­venting it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-330 Multimedia Speaker System 2.1 (MSS) is designed to play music and sound games,
movies etc. The subwoofer has a built-in power amplifier, due to which it can be connected to
virtually any audio source (CD/DVD-player, TV, PC, etc.) without using an additional power amplifier.
Remote control for bass and volume levels is included.

Special features

• Built-in transformer power supply

• Volume and bass control

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices

and other sound sources

• Remote control for bass and volume levels

• Magnetic shielding

• MDF subwoofer and satellites cabinets

16

ENG

Operation Manual

Sunwoofer rear panel and remote control

a POWER: power switch
b Power cord
c RIGHT: right speaker input
d LEFT: left speaker input
e Remote control input

a

b

cde f

Fig. 1. Subwoofer rear panel Fig. 2. Volume and bass

MS-330

f AUDIO INPUT: audio source input
g VOLUME: volume control knob
h BASS: bass control knob
i Power LED

VOLUME

g

BASS

h

i

remote control

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at the distance not less than one meter. The sub-

woofer emits non-directional sound, therefore it can be located in any place of the room, where it
will sound to the best advantage.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-
sensitive devices is possible

Installation and operation

MS-330 Multimedia Speaker System can be connected to virtually any audio source: DVD / CD, PC
sound card, etc. (see connection diagram in Fig. 3).

17

ENG

2.1 Multimedia Speaker System

PC

PLAYER

Mini-jack to mini-jack

signal cable

Right

speaker

Fig. 3.

Connection diagram

Subwoofer rear panel

Multimedia Speaker System

RIGHT

~220V/50Hz

Power

cord

Left

speaker

LEFT

AUDIO INPUTSPEAKER

Audio cableAudio cable

• Before connecting make sure that the MSS is switched off. Then connect the built-in audio cables
to outputs on the rear panel of the subwoofer (see connection diagram above): the audio cable of
the right speaker should be connected to RIGHT c output, and the audio cable of the left speaker
should be connected to LEFT d output.

• To connect the speaker system to an audio source, the mini-jack to mini-jack stereo signal cable
(Ø 3.5 mm stereo jack) should be used. Insert one end of the cable into the AUDIO INPUT f on the
rear panel of the subwoofer, and insert the other end of the cable into the audio source input
(Ø 3,5 mm stereo jack).

Note. Sound is directly dependent on accuracy and reliability of the connections of cables.
It is recommended to use the cables supplied with the speakers.

• To connect the speaker system to DVD/CD-players, a mini-jack (Ø 3.5 mm) to 2RCA signal cable
(not included) should be used; its RCA jacks should be connected to outputs of DVD/CD-players. If
such a cable is not available, use mini-jack (Ø 3.5 mm) to 2RCA adapter (optional).

• Insert the plug of power cord b on the rear panel of the subwoofer into the socket.

• Adjust volume level to its minimum by turning VOLUME control knob g on the remote control of

the subwoofer counterclockwise until it stops.

• Shift POWER switch a on the rear panel of the subwoofer, power LED i will illuminate.

• Adjust volume level by turning VOLUME control knob g on the remote control of the subwoofer.

• Adjust bass level by turning BASS control knob h on the remote control.

Notes:

• If you aren’t using the MSS for a long time, please mind to switch off POWER a on the
subwoofer rear panel and pull out its plug from the socket.

• To enhance sound quality, use Line-Out output of the sound card.

18

ENG

Operation Manual

6. TROUBLESHOOTING

Problem

The MSS does not
turn on.

No sound.

The sound of the
speakers is too
quiet.

Distortion of
sound.

Sound is produced
by one of the
channels only.

Remote control is
not working.

If none of the above methods can solve the problem, please seek professional advice at your
nearest service center. Never attempt to repair the product yourself.

Cause

The MSS is not connected to the mains
outlet.

Power switch is off.

Volume level is set at minimum value.

The audio source is improperly connected.

Volume level is set at minimum value.

Large amplitude of the input signal.

The speakers are improperly connected to
the audio source.

Remote control is not connected to the
subwoofer.

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect audio sources correctly.

Adjust the volume control knob.

Turn down the source volume
and the MSS volume.

Check the connection of the
speakers.

Check the connection.

MS-330

19

ENG

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer

satellites

Frequency range, Hz

S/N ratio, dB

Speaker diameter, mm

subwoofer

satellites

Power supply, V / Hz

Dimensions (W × H × D), mm

subwoofer

satellites (one speaker)

Weight, kg

2.1 Multimedia Speaker System

Value

50 (30 + 2 × 10)

30

2 × 10

40 – 20,000

≥ 60

Ø 133

Ø 75

~220/50

255 × 236 × 290

122 × 130 × 132

6.5

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due to
the improvement of SVEN production.

20

Мультимедийная
акустическая система 2.1

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

Модель:
Импортер в России: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15.
Сделано в Китае

Модель:
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості
про безпеку товару див. у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс.
Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the

control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

MS-330

.

MS-330

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

MS-330

SPS-619
