Sven MS-321 User Manual [en, uk, ru]

Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-321

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .............................................................................................. ....

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-321

14

1
1
2
2
2
3
5
6
7

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

•

Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий­ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного руководства.

Техническая поддержка

размещена на сайте www.sven.fi

1

RUS

Мультимедийная
акустическая система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Сигнальный кабель mini-jack Ø 3,5 мм к mini-jack Ø 3,5 мм – 1 шт.

• Переходник mini-jack Ø 3,5 мм к 2RCA – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

•

Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-321 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности, встроен­ными в колонки акустическими кабелями, благодаря чему она может быть подключена прак­тически к любым источникам аудиосигнала (CD/DVD–проигрывателям
без использования дополнительного усилителя мощности.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Встроенный усилитель мощности

• Высококачественный усилитель мощности для наушников

• Алюминиевые передние панели

• Двухполосные сателлиты

• Регулировка уровня общей громкости, уровня громкости наушников

• Регулировка уровня

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

только ква-

штырям сетевой вилки аппаратуры в течение 2 сек. с момента

прямых солнечных лучей.

, телевизору, ПК и т. п.)

высоких и низких частот

2

RUS

Руководство по эксплуатации

• Щелевые фазоинверторы, разъем для подключения наушников

• Магнитное экранирование, стильная подсветка панели управления

• Материал корпуса и сателлитов – дерево (MDF)

Передняя и задняя панели сабвуфера

a Подсветка панели управления
b BASS: регулятор низких частот
c VOLUME: регулятор общей громкости
d TREBLE: регулятор высоких частот
e PHONES VOLUME: регулятор громкости

наушников

f PHONES: разъем для наушников
g Щелевой

PHONES VOLUME

фазоинвертор

BASS

VOLUME

TREBLE

PHONES

a

b

c

d

e

f

h INPUT: разъем для подключения

источника сигнала
i LEFT: разъем для подключения левой
колонки
j RIGHT: разъем для подключения
правой колонки

k ON/OFF: выключатель питания
l Шнур питания

MS-321

INPUT

OUTPUT

LEFT

RIGHT

h

i

j

k

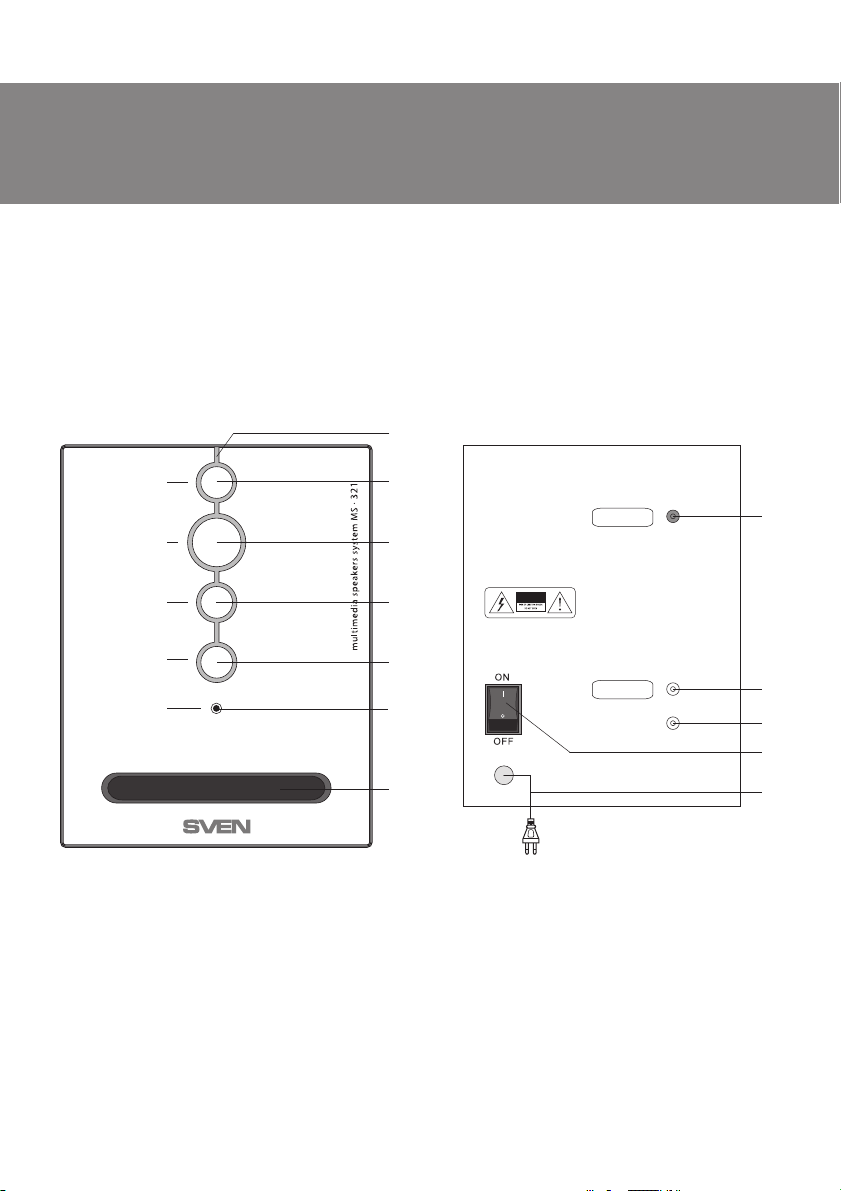

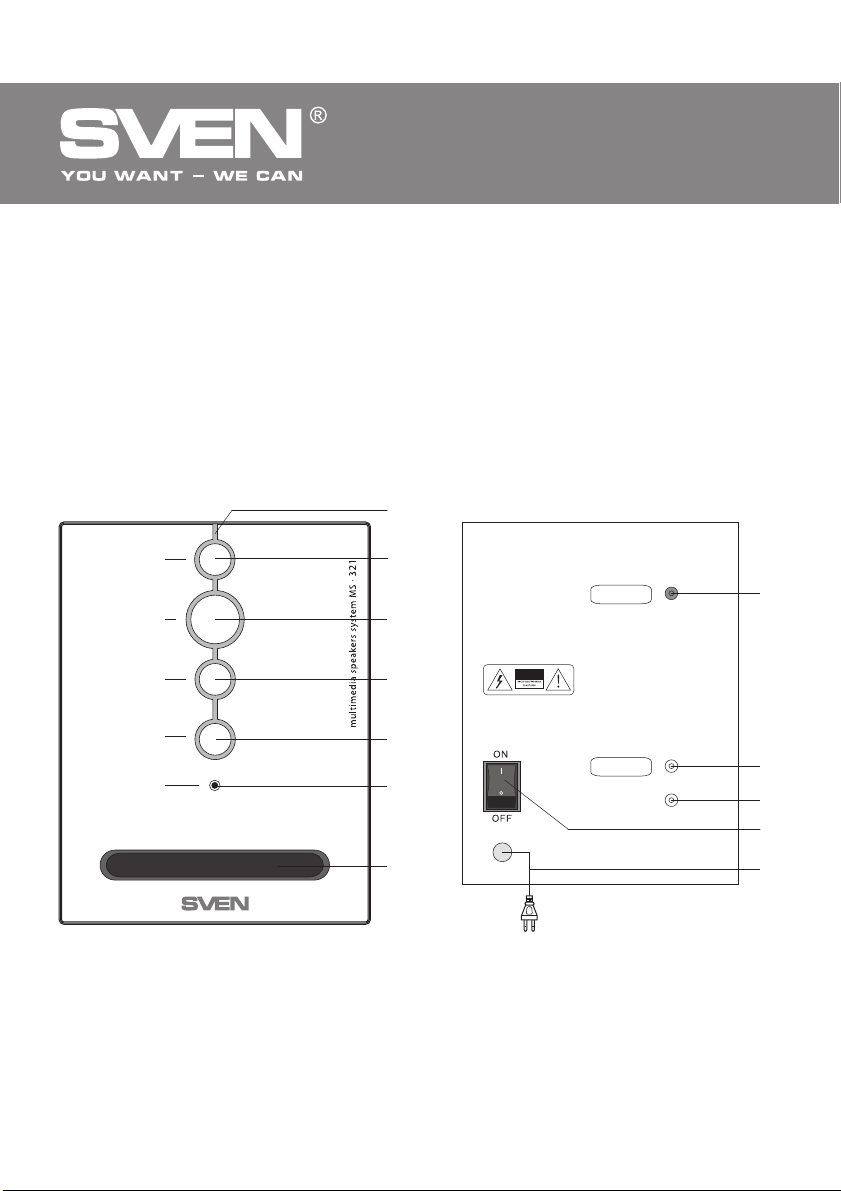

Рис. 1. Панель управления сабвуфера

g

Рис. 2. Задняя панель сабвуфера

l

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одно­го метра, имеется возможность настенного крепления. Сабвуфер излучает ненаправлен­ный звук, потому его можно расположить в любом месте комнаты, в котором сабвуфер
звучит наилучшим образом.

3

RUS

Мультимедийная
акустическая система 2.1

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одно­го метра, имеется возможность настенного крепления. Сабвуфер излучает ненаправленный
звук, потому его можно расположить в любом месте комнаты, в котором сабвуфер звучит
наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви­зоров, поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение АС

Акустическую систему MS-321 можно подключить практически к любым источникам аудио­сигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 3).

Cигнальный кабель
mini-jack к mini-jack

Cигнальный кабель
mini-jack к mini-jack

Левая колонка

Aкустический

кабель

~220V/50Hz

INPUT

OUTPUT

Шнур

питания

Правая колонка

LEFT

RIGHT

Aкустический

кабель

DVD

Компьютер

CD

Плеер

Переходник

mini-jack к RCA

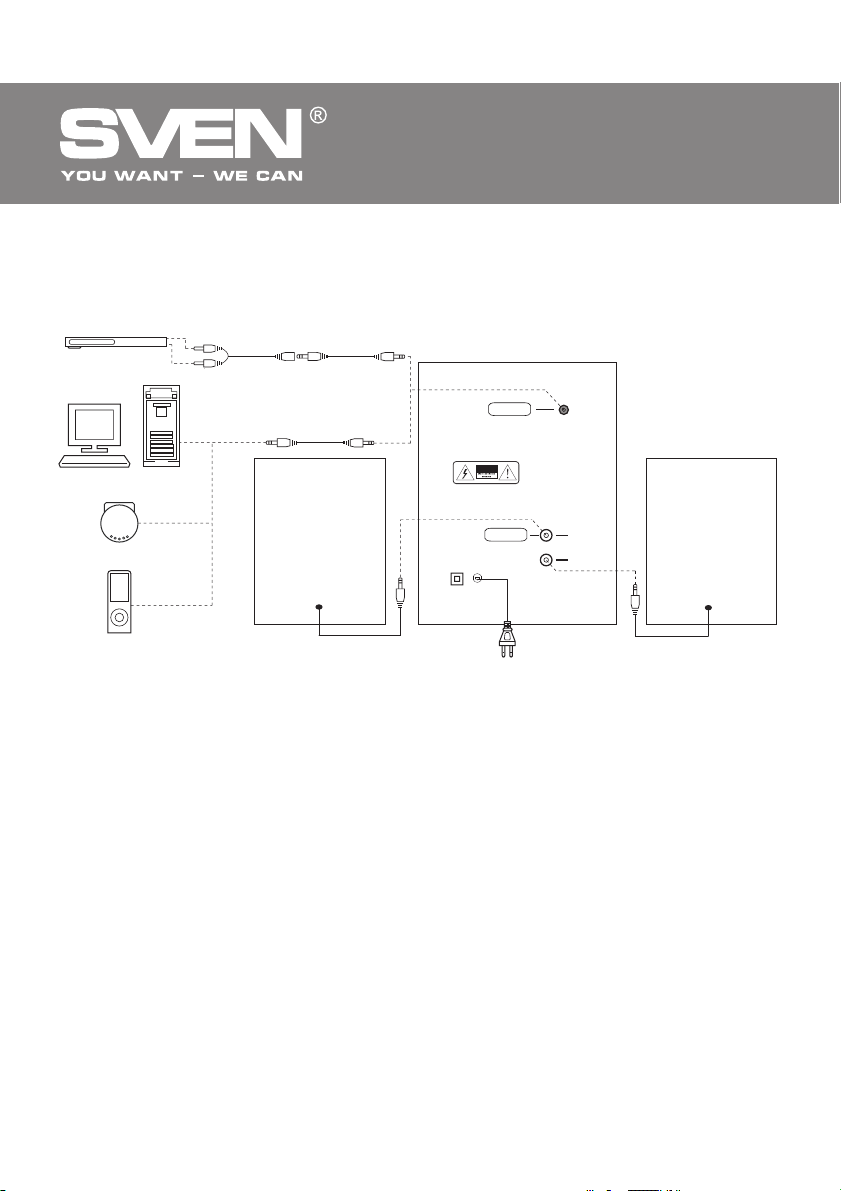

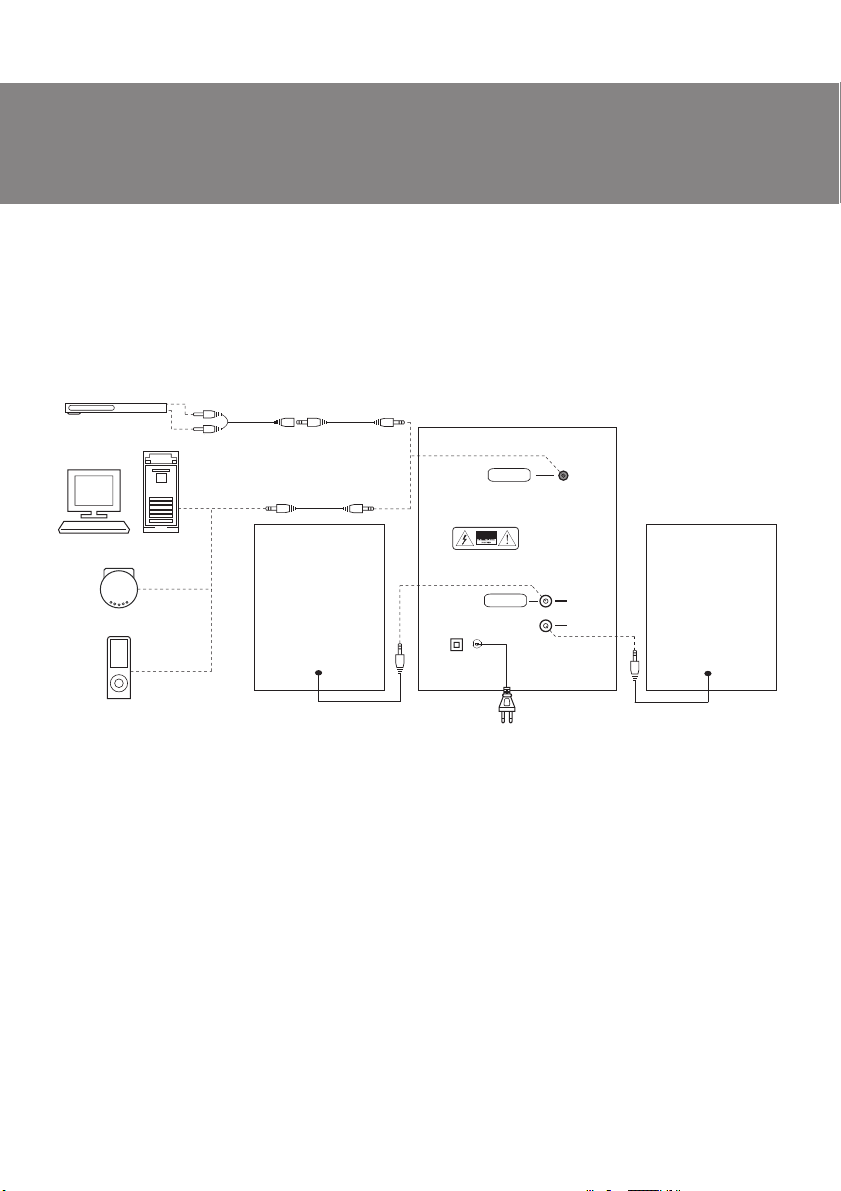

Рис. 3. Схема подключения

• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроенные
в колонки акустические кабели к разъемам OUTPUT сабвуфера: левой

колонки к разъему

LEFT i, правой – к разъему RIGHT j.

• Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля (из комплекта) в разъем INPUT сабвуфе­ра h, а потом подсоедините сабвуфер к порту LINE OUT звуковой карты ПК или к аудио­выходу МР3/CD-плеера, как показано на схеме.

4

RUS

Руководство по эксплуатации

Примечания:

• От правильности и надежности подсоединения кабелей непосредственно зависит

качество звука. Рекомендуется использовать кабели, которые поставляются в ком­плекте
нал Left – белым.

• Для подключения АС к CD/DVD-проигрывателям и TV используйте вместе со стерео­фоническим сигнальным кабелем mini-jack к mini-jack переходник mini-jack к 2RCA (из
комплекта).

• Поставьте на минимум регулятор общей громкости VOLUME c на сабвуфере, после чего
подключите сабвуфер к сети с помощью

• Включите питание сабвуфера выключателем POWER (k, положение ON). Затем включите ис­точник звука и отрегулируйте уровень громкости сабвуфера регулятором VOLUME c, а уровни
низких и высоких частот соответственно регуляторами BASS b и TREBLE d.

• Громкость наушников регулируется поворотом регулятора PHONES VOLUME e.

• По окончании использования АС не забудьте выключить устройство выключателем POWER k

(положение

с АС. Как правило, правый канал Right обозначен красным цветом, а левый ка-

шнура питания l.

OFF), а также вынуть шнур питания из розетки l.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Звук воспроизво­дится только одним
из каналов.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регулятор громкости установлен
в положение наименьшей громкости.

Большая амплитуда входного
сигнала.

Неправильно подключены колонки
к источнику аудиосигнала.

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники
сигнала правильно.

Подстройте регулятор
громкости.

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

Проверьте правильность
подключения колонок.

MS-321

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста,
обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр.
Никогда не пытайтесь ремонтировать изделие самостоятельно.

5

RUS

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера

сателлитов

Диапазон частот, Гц

Соотношение сигнал/шум, дБ

Диаметр динамиков, мм

сабвуфера

сателлитов (ВЧ + CЧ)

Напряжение питания, В/Гц

Размеры (Ш × В × Г), мм

сабвуфера

сателлитов (одной колонки)

Вес, кг

Мультимедийная
акустическая система 2.1

Значение

41 (25 + 2 × 8)

25

2 × 8

30 – 20 000

≥ 65

Ø 125

Ø 38 + Ø 75

~220/50

165 × 230 × 300

100 × 170 × 120

5,5

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу-

жить основанием для претензий.

• Продукция

технические характеристики могут быть изменены без предварительного уведомле­ния.

торговой марки SVEN постоянно совершенствуется. По этой причине

6

Мультимедійна
акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-321

www.sven.fi

UKR

Мультимедійна
акустична система 2.1

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ........... ..........

3. ЗАХОДИ БЕЗПЕКИ ................................................................ ... ......

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6.

УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж

зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то­му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про­давця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова

температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на

увесь період користування.

Технічна підтримка розміщена на сайтi www.sven.fi

Також тут Ви зможете знайти оновлену версію цього керівництва.

10
12
13
14

1
7
8
9
9
9

8

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ АС

• Сабвуфер – 1 шт.

• Сателіти – 2 шт.

• Сигнальний кабель mini-jack Ø 3,5 мм до mini-jack Ø 3,5 мм – 1 шт.

• Перехідник mini-jack Ø 3,5 мм до 2RCA – 1 шт.

• Керівництво з експлуатації – 1 шт.

• Гарантійний талон – 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

Увага! Усередині корпусу на елементах без ізоляції є
напруга, що може викликати ураження електричним струмом.

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно.
Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного цент
ру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси­лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-

ладів. Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС) MS-321 призначена для відтворення музики і озвучування ігор,
фільмів тощо. АС оснащена вмонтованим підсилювачем потужності, вмонтованими в колонки
акустичними кабелями, завдяки чому вона може бути підключена практично до будь-яких
джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без використання додатко­вого підсилювача потужності.

поблизу системи жодних джерел відкритого полум’я.

MS-321

висока

-

’яку суху тканину.

Особливості

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та інши-

ми джерелами звуку

• Вмонтований підсилювач потужності

• Високоякісний підсилювач потужності для навушників

• Алюмінієві передні панелі

• Двосмугові сателіти

• Регулювання рівня загальної гучності, рівня гучності навушників

• Регулювання рівня високих і низьких частот

АС

9

UKR

Мультимедійна
акустична система 2.1

• Щілинні фазоінвертори, роз’єм для підключення навушників

• Магнітне екранування, стильне підсвічування панелі управління

• Матеріал корпусу сателітів і сабвуфера – дерево (MDF)

Передня і задня панелі сабвуфера

a Підсвічування панелі управління
b BASS: регулятор низьких частот
c VOLUME: регулятор загальної гучності
d TREBLE: регулятор високих частот
e PHONES VOLUME: регулятор гучності

навушників

f PHONES: роз’єм для навушників
g Щілинний фазоінвертор

BASS

VOLUME

TREBLE

PHONES VOLUME

PHONES

h INPUT: роз’єм для підключення
джерела сигналу
i LEFT: роз’єм для підключення лівої
колонки
j RIGHT: роз’єм для підключення правої
колонки

k ON/OFF: вимикач живлення
l Шнур живлення

a

b

INPUT

c

d

e

OUTPUT

f

g

h

LEFT

i

RIGHT

j

k

l

Мал. 1. Панель управління сабвуфера

Мал. 2. Задня панель сабвуфера

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра,
є можливість

настінного кріплення. Сабвуфер випромінює ненапрямлений звук, тому його

можна розташувати в будь-якому місці кімнати, в якому сабвуфер звучатиме якнайкраще.

10

UKR

Керівництво з експлуатації

MS-321

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.

Підключення АС

Акустичну систему MS-321 можна підключити практично до будь-яких джерел аудіосигналу:
DVD/CD, звукової карти комп’ютера тощо (див. схему на мал. 3).

Cигнальний кабель

mini-jack до mini-jack

Cигнальний кабель

Ліва колонка

Aкустичний

кабель

~220V/50Hz

INPUT

OUTPUT

LEFT

RIGHT

Шнур

живлення

Права колонка

Aкустичний

кабель

DVD

Комп’ютер

CD

Плеєр

Перехідник

mini-jack до RCA

mini-jack до mini-jack

Мал. 3.Схема підключення

• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон­товані у колонки акустичні кабелі до роз’ємів OUTPUT сабвуфера: лівої колонки до роз’єму
LEFT i, правої – до роз’єму RIGHT j.

• Вставте mini-jack (Ø 3,5 мм) сигнального кабелю (з комплекту) до роз’єму INPUT сабву­фера h, а потім під’єднайте сабвуфер до порту LINE OUT звукової карти ПК або до аудіови­ходу МР3/CD-плеєра.

Примітки:

• Від правильності та надійності підк лючення кабелів безпосередньо залежить якість

звуку. Рекомендуємо використовувати кабелі з комплекту АС. Як правило, правий
канал Right позначений червоним кольором, а лівий канал Left – білим.

• Для підключення АС до VCD/DVD/TV-програвачів використовуйте разом iз стереофо­нічним сигнальним кабелем mini-jack до mini-jack перехідник mini-jack до 2RCA (з ком­плекту).

• Поставте на мінімум регулятор

гучності VOLUMEk на сабвуфері, після чого підключіть саб-

вуфер до мережі за допомогою шнура живлення l.

11

UKR

Мультимедійна
акустична система 2.1

• Увімкніть живлення сабвуфера вимикачем POWER (k, положення ON). Потім увімкніть дже­рело звуку і відрегулюйте рівень гучності сабвуфера регулятором VOLUMEk, а рівень низь­ких і високих частот – відповідно регуляторами BASS b та TREBLE d.

• Рівень гучності навушників регулюється поворотом регулятора PHONES VOLUME e.

• Після закінчення використання АС не забудьте вимкнути пристрій вимикачем POWER k (по-

ложення

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

OFF), а також вийняти шнур живлення l з розетки.

Несправність

Причина

Спосіб усунення

АС не вмикається.

Немає звуку.

У колонках АС занадто
тихий звук.

Спотворення звуку.

Звук відтворюється
лише одним з каналів.

Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про­фесійною консультацією до найближчого до Вас сервісного центру. У жодному разі не нама­гайтеся ремонтувати виріб самостійно.

Не підключена до мережі
живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Регулятор гучності встановлено
в положення найменшої гучності.

Велика амплітуда вхідного
сигналу.

Неправильно
до джерела аудіосигналу.

підключено колонки

Перевірте правильність
підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Підкрутіть регулятор гучності.

Регуляторами гучності джере­ла сигналу та АС зменшіть
величину вхідного сигналу.

Перевірте правильність
підключення колонок.

12

UKR

Керівництво з експлуатації

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

сабвуфера

сателітів

Діапазон частот, Гц

Співвідношення сигнал/шум, дБ

Діаметр динаміків, мм

сабвуфера

сателітів (ВЧ + CЧ)

Напруга живлення, В/Гц

Розміри (Ш × В × Г), мм

сабвуфера

сателітів (однієї колонки)

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою
для претензій.

• Продукція торговельної
нічні характеристики може бути змінено без попереднього повідомлення.

марки SVEN постійно удосконалюється. З цієї причини тех-

Значення

41 (25 + 2 × 8)

25

2 × 8

30 – 20 000

≥ 65

Ø 125

Ø 38 + Ø 75

~220/50

165 × 230 × 300

100 × 170 × 120

5,5

MS-321

13

2.1 Multimedia Speaker System

OPERATION
MANUAL

MS-321

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

2. PACKAGE CONTENTS.............................................................

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

.............................................. .

MS-321

14

.............

............

...................

................

......................

...........

15

16
16
16

17
19
20

1
7

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

Technical support is on www.sven.fi

15

ENG

2.1 Multimedia Speaker System

2. PACKAGE CONTENTS

• Subwoofer – 1 pc

• Satellites – 2 pcs

• Mini-jack Ø 3,5 mm to mini-jack Ø 3,5 mm signal cable – 1 pc

• Mini-jack Ø 3,5 mm to 2RCA adapter – 1 pc

• Operation manual – 1 pc

• Warranty card – 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose it

to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When

operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre­venting it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-321 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in power amplifier, audio cables built into the satellites enabling to
connect it to virtually any audio source (CD/DVD player, TV, PC, etc.) without an additional power
amplifier.

Special features

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices and other sound sources

• Built-in power amplifier

• High-quality power amplifier for headphones

• Aluminium front panels

• Two-way satellites

• Volume control, headphone volume control

• Bass and treble control

• Slotted bass reflex ports, headphone jack

• Magnetic shielding, stylish subwoofer control panel illumination

• MDF subwoofer and satellites cabinets

16

ENG

Operation Manual

Front and rear subwoofer panels

a Control panel illumination
b BASS: bass control knob
c VOLUME: master volume control knob
d TREBLE: treble сontrol knob
e PHONES VOLUME: headphones volume

control knob
f PHONES: headphone jack

BASS

VOLUME

TREBLE

PHONES VOLUME

PHONES

a

b

c

d

e

f

MS-321

g Slotted bass reflex port
h INPUT: audio source input
i LEFT: left satellite output
j RIGHT: right satellite output
k ON/OFF: power switch
l Power cord

INPUT

OUTPUT

LEFT

RIGHT

h

i

j

k

g

l

Fig. 2. Subwoofer rear panelFig. 1. Subwoofer control panel

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at least one meter away, the system can be wall-

mounted. The subwoofer emits non-directional sound, therefore it can be located in any place of
the room where it sounds the best.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these supersen-
sitive devices is possible.

17

ENG

2.1 Multimedia Speaker System

Installation and operation

MS-321 Multimedia Speaker System can be connected to virtually any audio source: DVD/CD, PC
sound card, etc. (see connection diagram in Fig. 3).

DVD

PC

CD

Player

Mini-jack to

mini-jack adapter

Mini-jack to mini-jack

signal cable

Mini-jack to mini-jack

signal cable

Left speaker

~220V/50Hz

INPUT

OUTPUT

LEFT

RIGHT

Power cord

Right speaker

Audio cableAudio cable

Fig. 3. Connection diagram

• Before making any connections, make sure that the MSS is switched off. Then connect the audio
cables built into the satellites to the OUTPUT jacks of the subwoofer: the left speaker to the LEFT
output i, the right speaker to the RIGHT output j.

• Insert the mini-jack (Ø 3.5 mm) of the signal cable (included) into the subwoofer INPUT jack h,
then connect it to the LINE OUT port of your PC sound card or output jack of your МР3/CD-player
(see diagram above).

Notes:

• Sound quality is directly affected by correctness and reliability of the connection of
cables. We recommend that you use the cables included in the package contents of the
MSS. Usually, the right channel is marked in red, and the left channel is marked in white.

• To connect the MSS to a CD/DVD player or a TV, use the included mini-jack to mini-jack
stereo signal cable and mini-jack to 2RCA adapter.

• Adjust the VOLUME knob c on the subwoofer to its minimum, then connect the subwoofer to
a mains outlet via the built-in power cord l.

• Switch on the subwoofer with the POWER switch (k, ON position). Then turn on your audio
source and adjust the subwoofer volume level with the VOLUME knob c, the bass and treble level
with the BASS knob b and TREBLE knob d respectively.

• Headphone volume level is adjusted by turning the PHONES VOLUME knob e.

• After using the MSS, shift the POWER switch k into OFF position and unplug the power cord l.

18

ENG

Operation Manual

6. TROUBLESHOOTING

Problem

The MSS does not
turn on.

No sound.

There is too quiet sound
of speakers.

Distortion of sound.

Sound is produced by
one of the channels only.

If none of the above mentioned solutions removes the problem, please consult a qualified
specialist at your nearest authorized service center. Never try to repair the device on your own.

Cause

The MSS isn’t connected to a mains outlet.

The power switch is off.

Volume level is set at its minimum value.

The audio source is improperly connected.

Volume level is set at its minimum value.

Large amplitude of the input signal.

The speakers are improperly connected
to the audio source.

MS-321

Solution

Check the connection.

Turn on the switch.

Adjust the volume control
knob.

Connect audio sources
correctly.

Adjust the volume control
knob.

Turn down the source
volume and MSS volume.

Check the connection of the
speakers.

19

ENG

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer

satellites

Frequency range, Hz

S/N ratio, dB

Speaker diameter, mm

subwoofer

satellites (tweeter + midrange)

Power supply, V / Hz

Dimensions (W × H × D), mm

subwoofer

satellites (one speaker)

Weight, kg

2.1 Multimedia Speaker System

Value

41 (25 + 2 × 8)

25

2 × 8

30 – 20 000

≥ 65

Ø 125

Ø 38 + Ø 75

~220/50

165 × 230 × 300

100 × 170 × 120

5.5

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications are subject to change without notice due to the improvement of
SVEN production.

20

Мультимедийная
акустическая система 2.1

Модель: MS-321
Импортер в России: ООО «СКАНДИТРЕЛ»,
1110 2 4 , РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi
Гарантийный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15.
Сделано в Китае.

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

Модель: MS-321
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості
про безпеку товару див. у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.fi
Гарантійний термін: 12 міс. Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the control
of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka,
Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

MS-321

SPS-619
