Sven MS-311 User Manual [ru]
Мультимедийная
акустическая система 2.1
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
MS-311
MS-311
glamour
www.sven.fi
RUS
Руководство по
эксплуатации
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS .............................................................................................. ....
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....
2. КОМПЛЕКТНОСТЬ АС ................................................ .....................
3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ
UKR ...................................................................................................
ENG ..................................................................................................
ХАРАКТЕРИСТИКИ .......................................................
MS-311 GLAMOUR
MS-311
12
1
1
2
2
2
3
4
5
6
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
•
Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
Здесь же Вы сможете найти обновленную версию данного Руководства.
Техническая поддержка
размещена на сайте www.sven.fi.
1
RUS
Мультимедийная
акустическая система 2.1
2. КОМПЛЕКТНОСТЬ АС
• Сабвуфер — 1 шт.
• Сателлиты — 2 шт.
• Сигнальный кабель mini-jack Ø 3,5 мм к mini-jack Ø 3,5 мм — 1 шт.
• Переходник mini-jack Ø 3,5 мм к 2RCA — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать поражение электрическим током.
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к
изъятия вилки из сетевой розетки.
• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации
вайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
штырям сетевой вилки аппаратуры в течение 2 сек. с момента
пыли.
АС не устанавливайте на нее какие-либо устройства, не покры-
только ква-
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустические системы 2.1 (АС) MS-311 и MS-311 Glamour предназначены для воспроизведения музыки и озвучивания игр, фильмов и проч. АС оснащены встроенным усилителем
мощности
подключены практически к любым источникам аудиосигнала (CD/DVD-проигрывателям,
телевизору, ПК и т. п.) без использования дополнительного усилителя мощности.
Особенности АС
• Встроенный трансформаторный источник питания
• Регулировка уровня общей громкости, уровня высоких и низких частот
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-
ствами и другими источниками звука
• Двухполосные сателлиты
, встроенными в колонки акустическими кабелями, благодаря чему они могут быть
2
RUS
Руководство по
эксплуатации
• Щелевые фазоинверторы, стильная подсветка панели управления
• Магнитное экранирование
• Возможность настенного крепления колонок
• Материал корпуса колонок и сабвуфера – дерево (MDF)

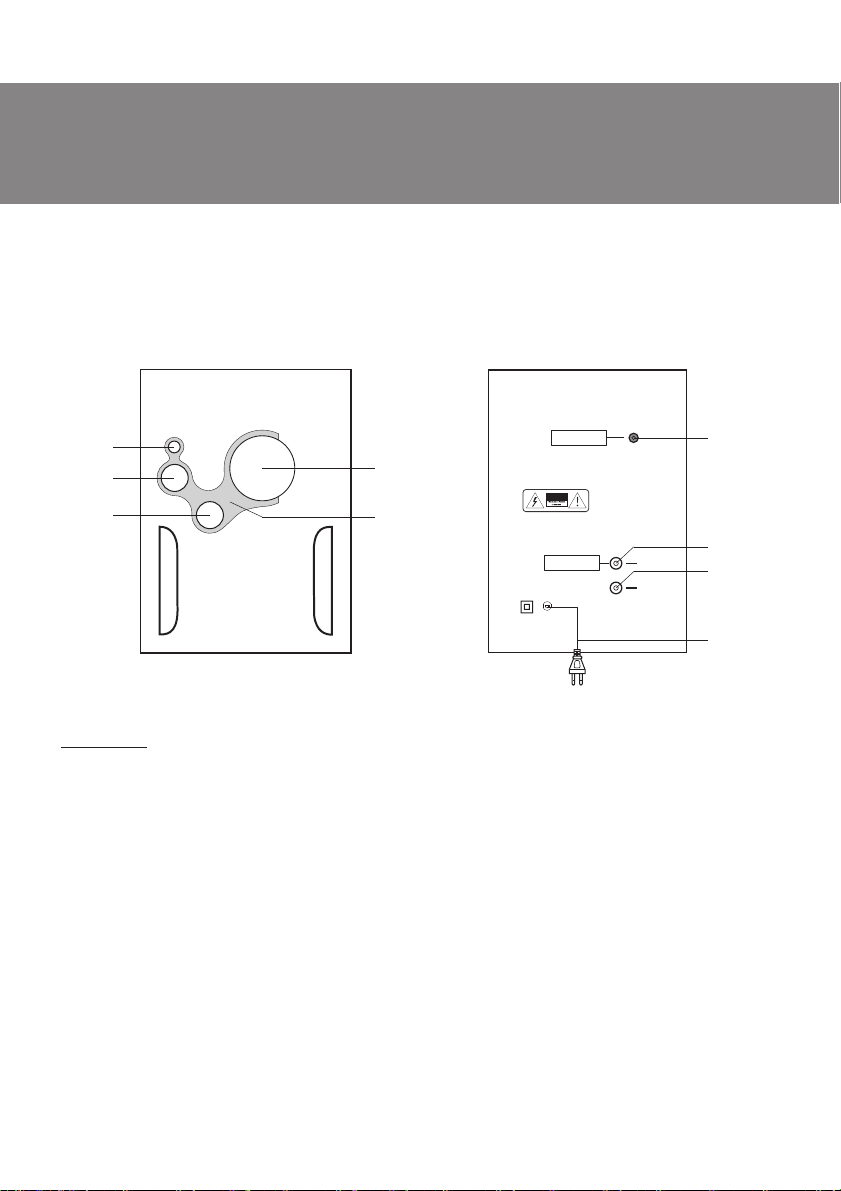

Передняя и задняя панели сабвуфера
a POWER: выключатель питания
b BASS: регулятор низких частот
c TREBLE: регулятор высоких частот
d VOLUME: регулятор общей громкости
e Подсветка панели управления
VOLUME
TREBLE
a
b
c
POWER
BASS
MS-311 GLAMOUR
f INPUT: разъем аудиовхода
g LEFT: разъем для подключения левой колонки
h RIGHT: разъем для подключения правой колонки
i Шнур питания
INPUT
d
e
OUTPUT
~220V/50Hz
MS-311
f
LEFT
RIGHT
g
h
i

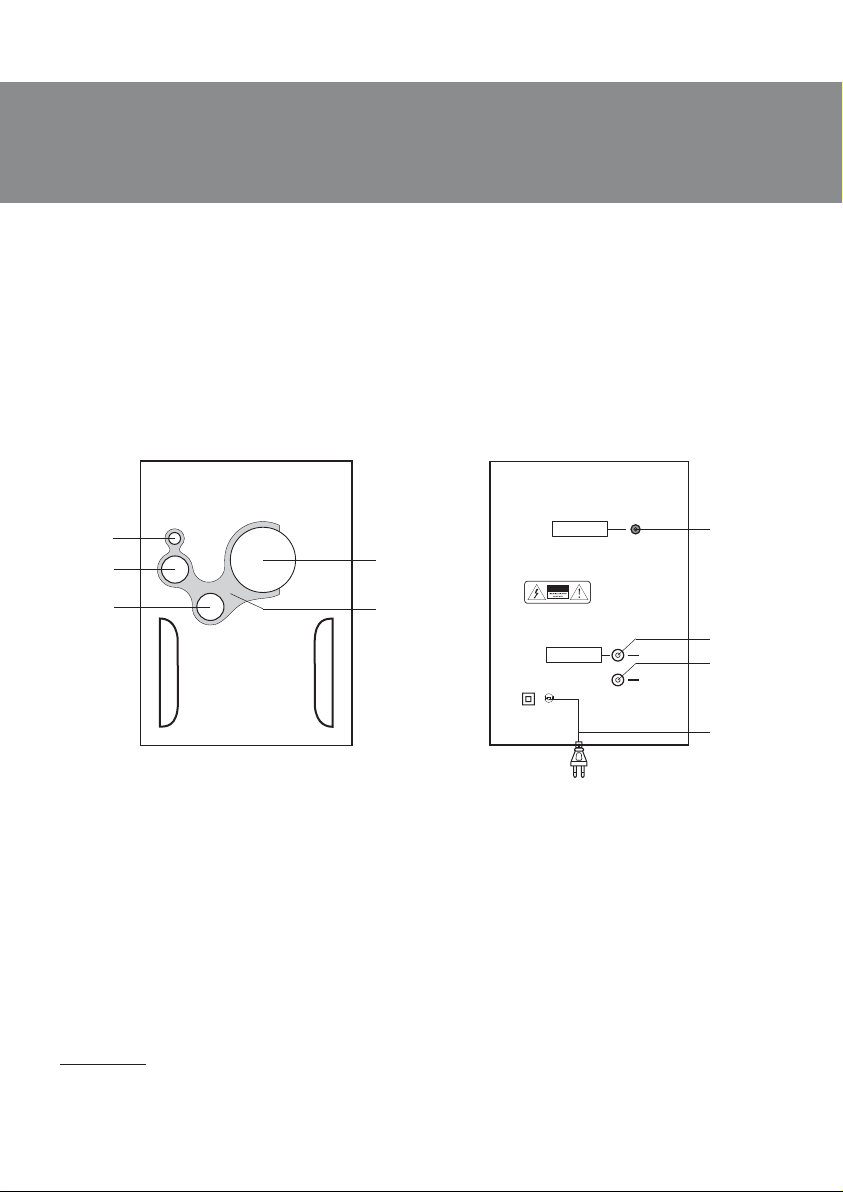

Рис. 1. Передняя панель*
сабвуфера
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, в котором сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте
Подключение и управление АС
Акустические системы MS-311 и MS-311 Glamour можно подключать практически к любым
источникам аудиосигнала (см. схему подключения на рис. 3).
* Модель MS-311 Glamour отличается ярким рисунком на лицевой панели.
АС как можно дальше от этих устройств.
Рис. 2. Задняя панель
сабвуфера
3
RUS
Мультимедийная
акустическая система 2.1
Cигнальный кабель
mini-jack к mini-jack
Cигнальный кабель
mini-jack к mini-jack
Левая колонка
~220V/50Hz
INPUT
OUTPUT
Шнур
питания
Правая колонка
LEFT
RIGHT
Aкустический
кабель
DVD
Компьютер
CD
Плеер
Переходник
mini-jack к RCA

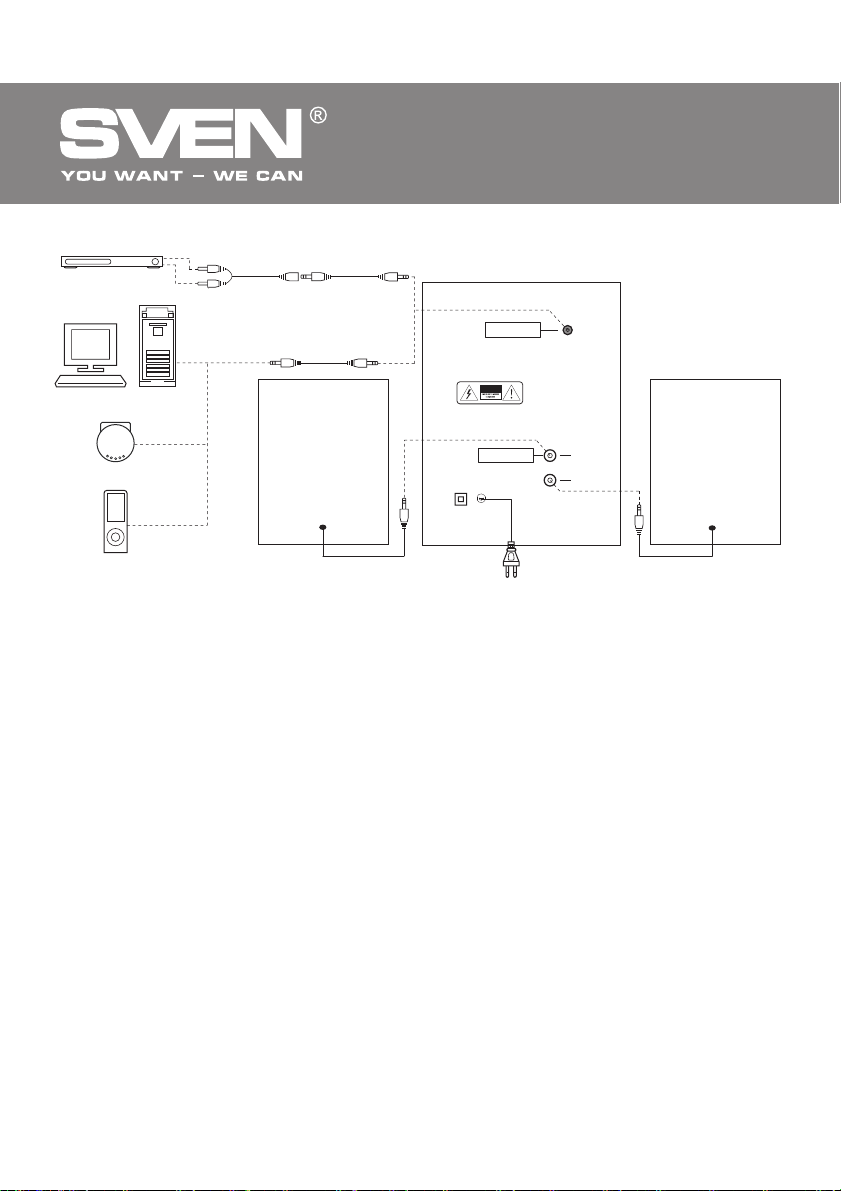

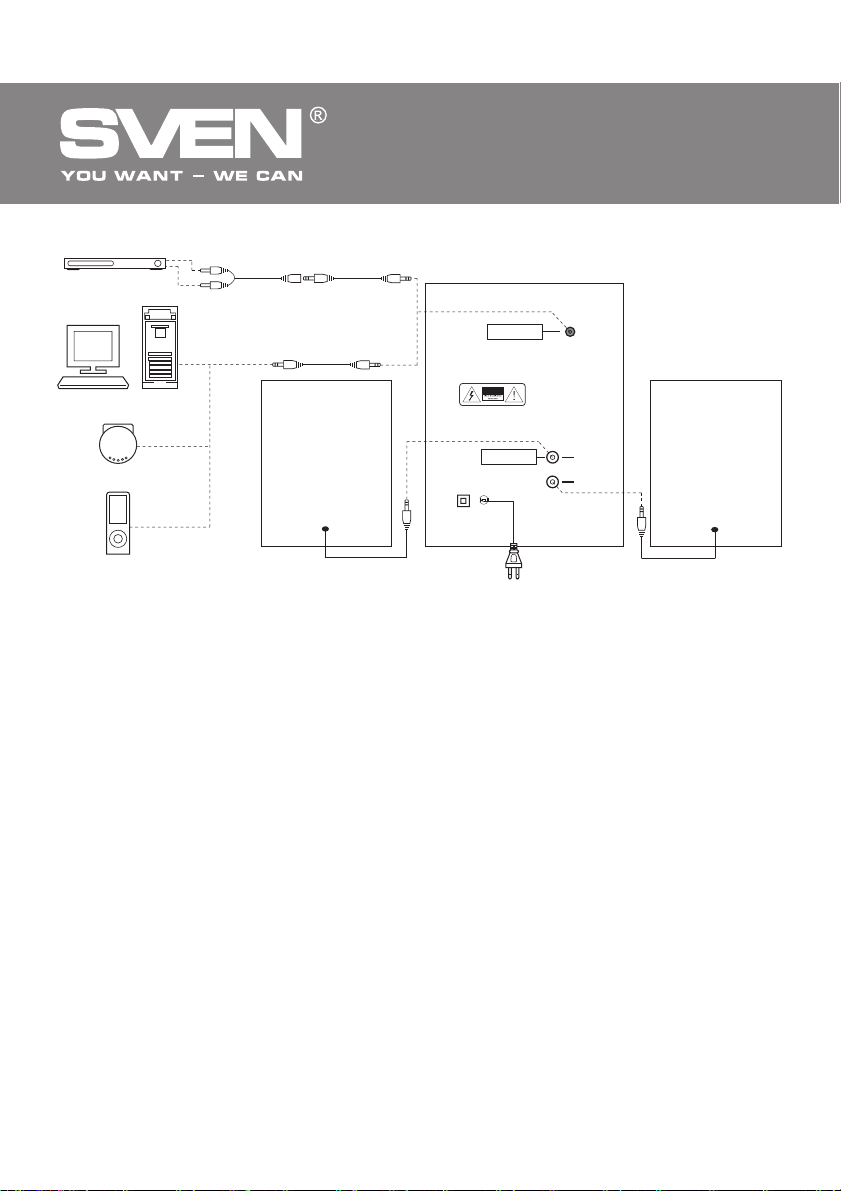

Рис. 3. Схема подключения
• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроенные в колонки акустические кабели к разъемам OUTPUT сабвуфера: левой колонки к разъему
LEFT g, правой – к разъему RIGHT h.
• Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля (из комплекта) в разъем INPUT f сабвуфера, а потом подсоедините его к порту LINE OUT звуковой карты ПК или
к аудиовыходу МР3/
CD-плеера.
Примечания:
• От правильности и надежности подсоединения кабелей непосредственно зависит
качество звука. Рекомендуем использовать кабели, поставляемые в комплекте с АС.
Как правило, правый канал RIGHT обозначен красным цветом, а левый канал LEFT –
белым.
• Для подключения АС к CD/DVD-проигрывателям или TV используйте вместе со
стереофоническим сигнальным кабелем переходник RCA к mini-jack (из
комплекта).
• Поставьте на минимум регулятор громкости VOLUME d на сабвуфере, после чего подключите его к сети с помощью шнура питания i.
• Включите питание сабвуфера выключателем POWER a. Затем включите источник звука и отрегулируйте уровень громкости сабвуфера регулятором VOLUME d, а уровни низких и высоких частот – соответственно регуляторами BASS b и TREBLE c
.
• По окончании использования АС не забудьте выключить устройство выключателем POWER a,
а также вынуть шнур питания из розетки.
4
RUS
Руководство по
эксплуатации
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения
Выходная мощность (RMS), Вт
сабвуфера
сателлитов
Диапазон частот, Гц
Соотношение сигнал/шум, дБ
Диаметр динамиков, мм
сабвуфера
сателлитов (ВЧ + СЧ)
Напряжение питания, В/Гц
Размеры (Ш × В × Г), мм
сабвуфера
сателлитов (одной колонки)
Вес, кг
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор громкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен
в положение наименьшей громкости.
Большая амплитуда входного
сигнала.
MS-311 GLAMOUR
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на источниках сигнала и АС уменьшите величину входного сигнала.
Значение
36 (22 + 2 × 7)
22
2 × 7
30 – 20 000
≥ 65
Ø 125
Ø 38 + Ø 75
~220/50
167 × 233 × 302
94 × 148 × 110
4,8
MS-311
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведомления.
