Sven MS-309 User Manual [en, uk, ru]

Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-309

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ..................................................................................................

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. .......

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-309

14

1
1
2
2
2
3
5
6
7

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

и наличие гарантийного талона. Убедитесь в том, что в гарантий-

Техническая поддержка размещена на

сайте www.sven.fi .

1

RUS

Мультимедийная
акустическая система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Сигнальный кабель mini-jack к mini-jack — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое
ражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра
ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-309 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности, встроенны­ми в колонки акустическими кабелями и сигнальным кабелем, благодаря чему она может
быть подключена практически к любым источникам аудиосигнала (CD/DVD–проигрывателям,
телевизору, ПК и т. п

АС никаких источников открытого пламени, а также вблизи системы.

.) без использования дополнительного усилителя мощности.

может вызвать по-

. Перечень уполномочен-

Особенности АС

• Встроенный усилитель мощности

• Регулировка уровня общей громкости, уровня высоких и низких частот

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Магнитное экранирование

• Материал корпуса сабвуфера и сателлитов – дерево (MDF)

2

RUS

Руководство по эксплуатации

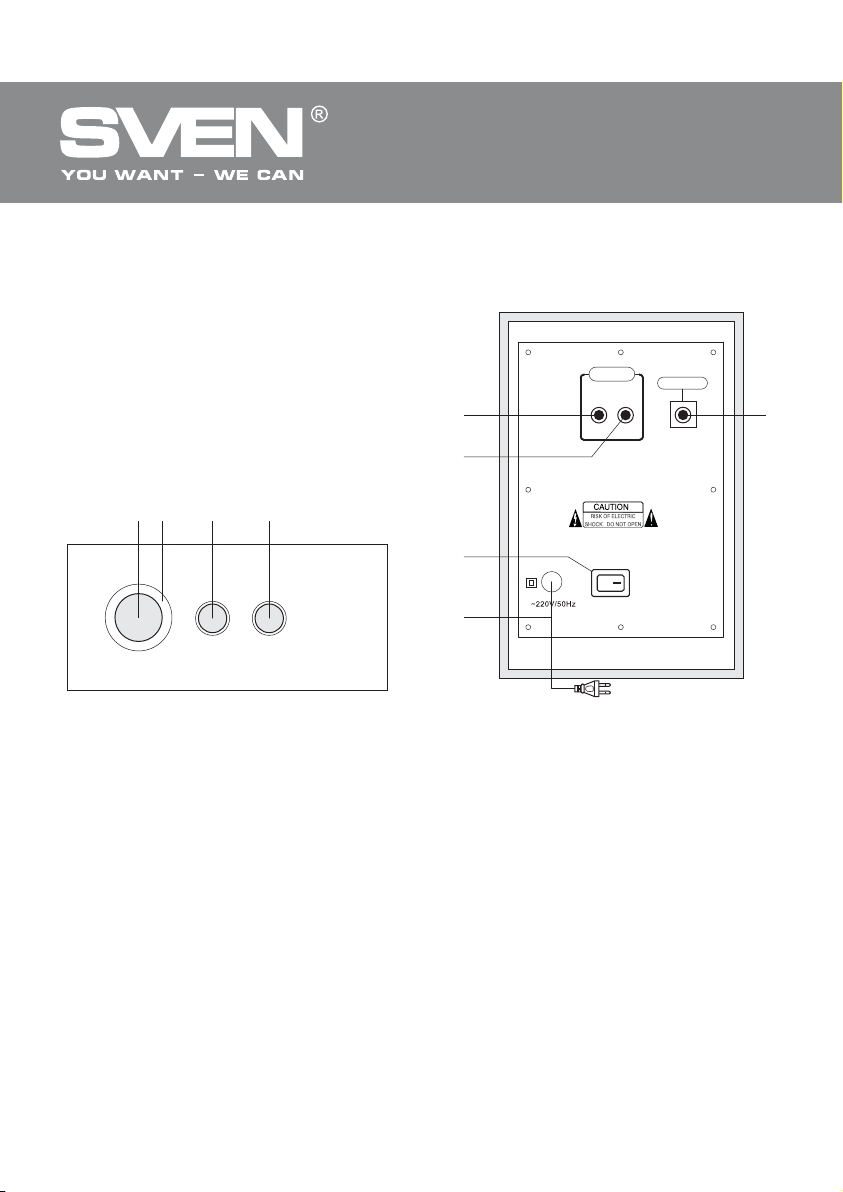

Передняя и задняя панели сабвуфера

a VOLUME: регулятор уровня общей громкости
b Индикатор питания
c BASS: регулятор уровня НЧ
d TREBLE: регулятор уровня ВЧ
e SPEAKER OUT L: разъем для подключения

левой колонки
f SPEAKER OUT R: разъем для подключения
правой колонки

g POWER ON/OFF: выключатель питания
h Шнур питания
i LINE IN: разъем для подключения источни-

ка сигнала

bc da

-VOLUME+

Рис. 1. Передняя панель сабвуфера

BASS TREBLE

MS-309

SPEAKER OUT

OFF

LR

POWER

ON

e

f

g

h

Рис. 2. Задняя панель сабвуфера

LINE IN

i

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одно­го метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом
месте комнаты, где сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и теле­визоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Акустическую систему MS-309 можно подключить практически к любым источникам аудио­сигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 3).

• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен­ные в колонки акустические кабели к разъемам SPEAKER OUT сабвуфера: левой колонки

к разъему L e, правой – к разъему R f.

• Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля (из комплекта) в разъем LINE IN i саб-

вуфера, а потом подсоедините его к порту LINE OUT звуковой карты ПК или к аудиовыходу
(OUTPUT) МР3/CD-плеера.

3

RUS

Мультимедийная
акустическая система 2.1

DVD

Компьютер

CD

Плеер

Переходник

mini-jack к 2RCA

Левая

колонка

Сигнальный кабель

mini-jack к mini-jack

Акустический

кабель

POWER

OFF

SPEAKER OUT

LR

ON

Шнур

питания

LINE IN

Правая

колонка

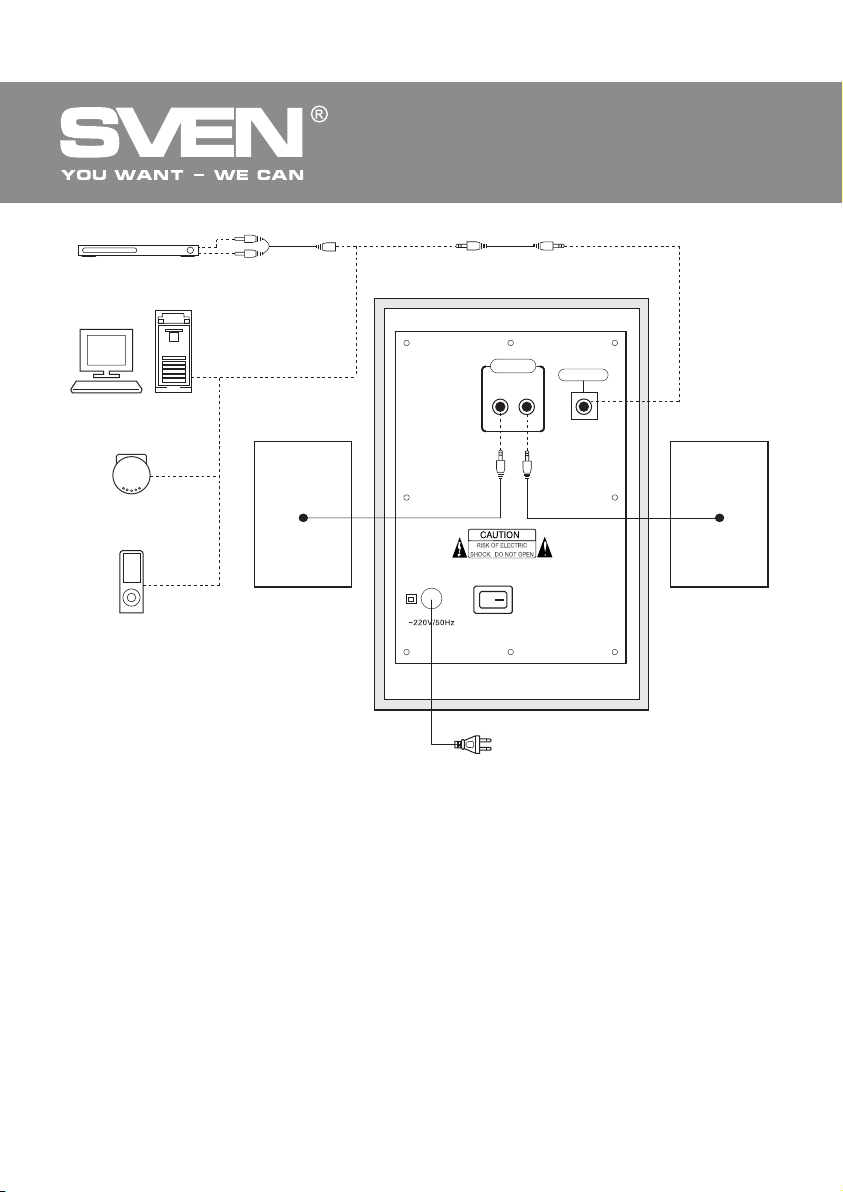

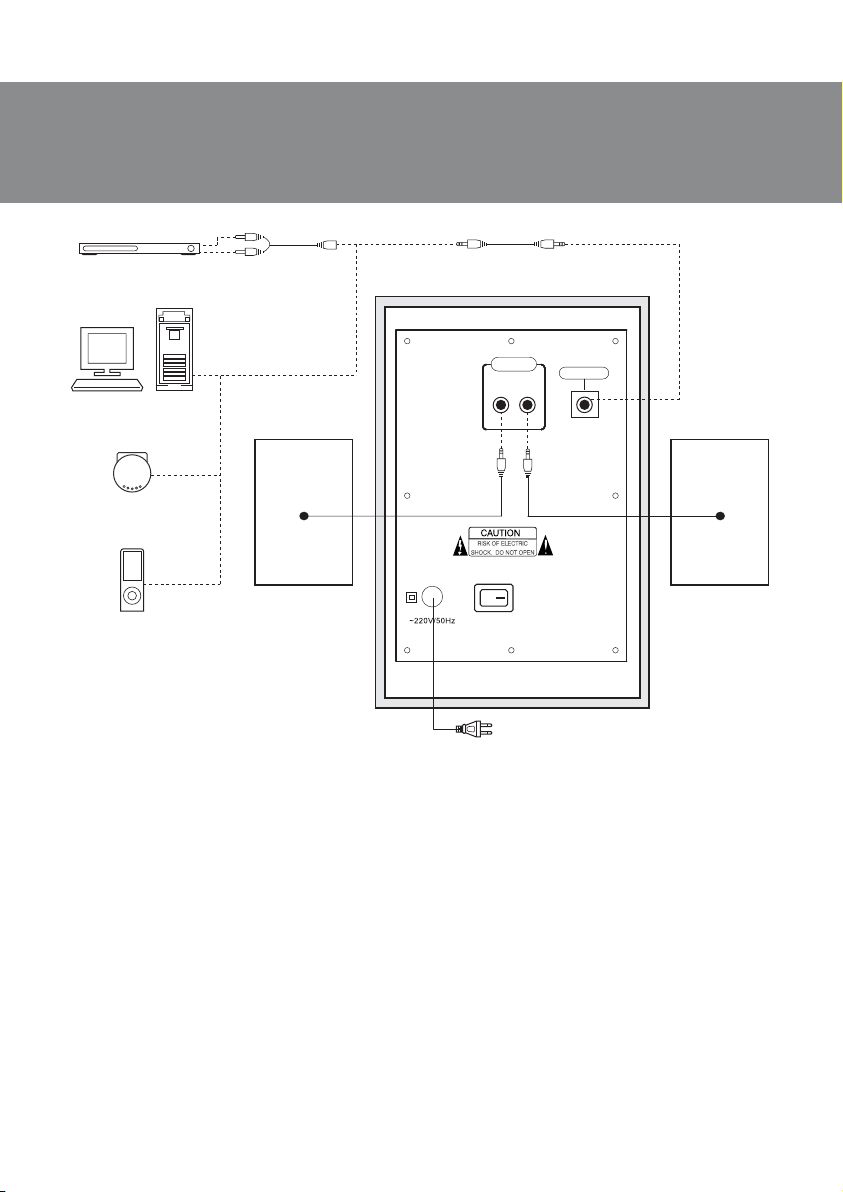

Рис. 3. Схема подключения

• Для подключения АС к DVD-проигрывателям, TV используйте вместе с сигнальным кабе-

лем mini-jack к mini-jack 3,5 мм (из комплекта поставки) переходник mini-jack к 2RCA (не
входит в комплект поставки), как показано на рис. 3.

• Поставьте на минимум регулятор громкости VOLUME a на сабвуфере, после чего подклю-

чите сабвуфер к сети с помощью шнура питания h.

• Включите питание

сабвуфера выключателем POWER (g, положение ON). Загорится инди­катор питания b. Затем включите источник звука и отрегулируйте уровень громкости сабву­фера регулятором VOLUME a, а уровни низких и высоких частот – соответственно регулято­рами BASS c и TREBLE d.

• По окончании использования АС не забудьте выключить устройство выключателем POWER
g (положение OFF), а также вынуть шнур питания h

из розетки.

Примечание. Для повышения качества воспроизведения звука воспользуйтесь выхо­дом звуковой карты Line-Out.

4

RUS

Руководство по эксплуатации

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регулятор громкости установлен
в положение наименьшей громкости.

Большая амплитуда входного
сигнала.

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно.

Подстройте регулятор
громкости.

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

MS-309

5

RUS

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера

сателлитов

Диапазон частот, Гц

Соотношение сигнал/шум, дБ

Диаметр динамиков, мм

сабвуфера

сателлитов

Напряжение питания, В/Гц

Размеры (Ш × В × Г), мм

сабвуфера

сателлитов (одной колонки)

Вес, кг

Мультимедийная
акустическая система 2.1

Значение

20 (10 + 2 × 5)

10

2 × 5

40 – 20 000

≥ 65

Ø 100

Ø 75

~220/50

165 × 230 × 237

90 × 130 × 98

4,0

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу­жить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха­рактеристики и комплектность могут быть изменены без предварительного уведомле­ния.

6

Мультимедійна
акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-309

www.sven.fi

UKR

Мультимедійна
акустична система 2.1

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ........ .. ...........

3. ЗАХОДИ БЕЗПЕКИ ................................................................ ... ......

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6. УСУНЕННЯ

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж зверніться

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то­му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про­давця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

НЕСПРАВНОСТЕЙ ..............................................................

до продавця.

Технічна підтримка розміщена на сайтi www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

10
12
13
14

1
7
8
9
9
9

8

UKR

Керівництво з експлуатації

2. КОМПЛЕКТНІСТЬ АС

• Сабвуфер

• Сателіти

• Сигнальний кабель до mini-jack — 1 шт.

• Керівництво з експлуатації

• Гарантійний талон

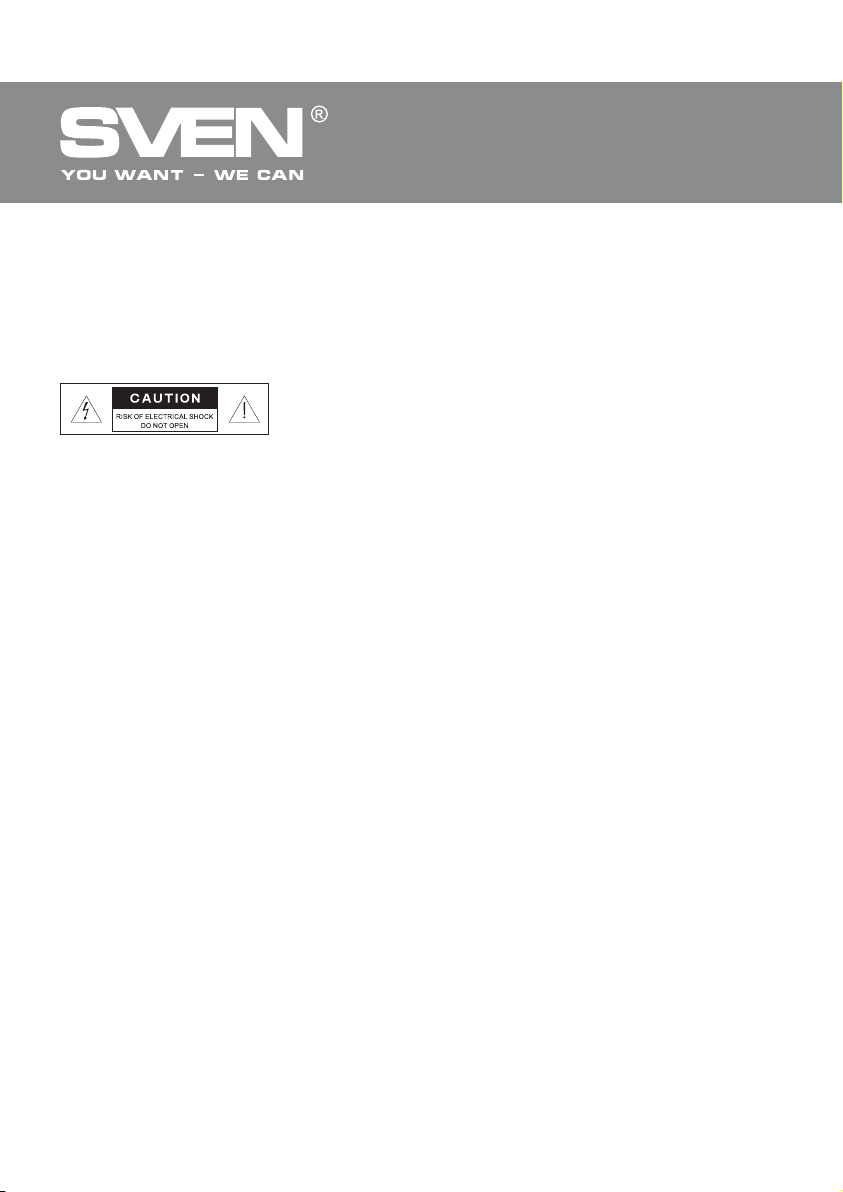

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос-

тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервіс­ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси­лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-

ладів. Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або
подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС) MS-309 призначена для відтворення музики і озвучування ігор,
фільмів тощо. АС оснащена вмонтованим підсилювачем потужності, вмонтованими акус­тичними і сигнальним кабелями, завдяки чому вона може бути підключена практично до будь­яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без використання до­даткового підсилювача потужності.

— 1 шт.

—

2 шт.

—

—

1 шт.

1 шт.

Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним струмом.

MS-309

Особливості АС

• Вмонтований підсилювач потужності

• Регулювання рівня загальної гучності, рівня високих та низьких частот

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та інши-

ми джерелами звуку

• Магнітне екранування

• Матеріал корпусу сабвуфера і сателітів – дерево (MDF)

9

UKR

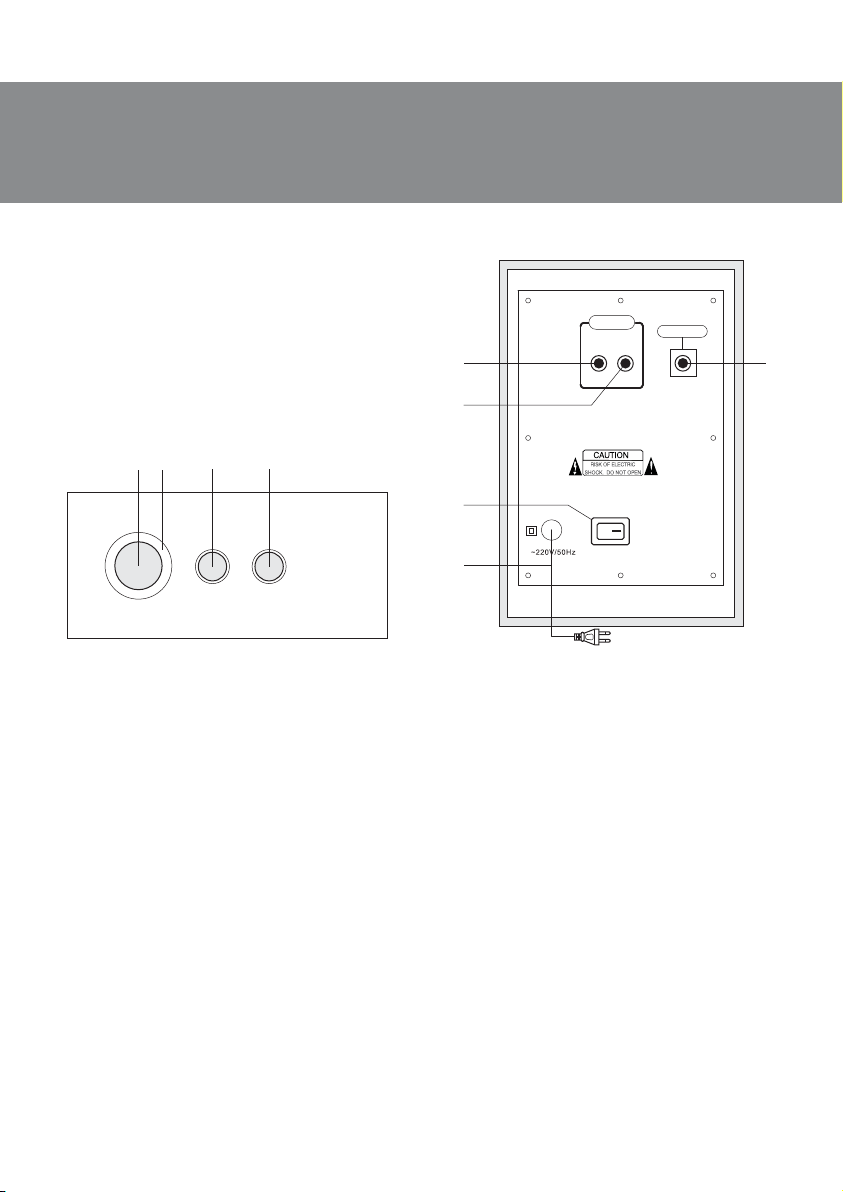

Передня і задня панелі сабвуфера

a VOLUME: регулятор рівня загальної гучності
b Індикатор живлення
c BASS: регулятор рівня НЧ
d TREBLE: регулятор рівня ВЧ
e SPEAKER OUT L: роз’єм для підключення

лівої колонки
f SPEAKER OUT R: роз’єм для підключення
правої колонки

g POWER ON/OFF: вимикач живлення
h Шнур живлення
i LINE IN: роз’єм для підключення джерела

сигналу

bc da

e

f

Мультимедійна
акустична система 2.1

SPEAKER OUT

LR

LINE IN

i

g

OFF

POWER

ON

h

-VOLUME+

Мал. 1. Передня панель сабвуфера

BASS TREBLE

Мал. 2. Задня панель сабвуфера

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці
кімнати, де сабвуфер звучатиме якнайкраще.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.

Підключення АС

Акустичну

систему MS-309 можна підключити практично до будь-яких джерел аудіосигналу:

DVD/CD, звукової карти комп’ютера тощо (див. схему на мал. 3).

• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон­товані у колонки акустичні кабелі до роз’ємів SPEAKER OUT сабвуфера: лівої колонки до
роз’єму L e, правої – до роз’єму R f.

•

Вставте mini-jack (Ø 3,5 мм) сигнального кабелю (з комплекту) до роз’єму LINE IN i саб-

вуфера, а потім під’єднайте його до порту LINE OUT звукової карти ПК або до аудіовиходу
(OUTPUT) МР3/CD-плеєра.

10

UKR

Керівництво з експлуатації

DVD

Комп’ютер

CD

Плеєр

Перехідник

mini-jack до 2RCA

Ліва

колонка

Мал. 3. Схема підключення

Сигнальний кабель
mini-jack до mini-jack

SPEAKER OUT

LR

Акустичний

кабель

POWER

OFF

живлення

ON

Шнур

MS-309

LINE IN

Права

колонка

• Для підключення АС до DVD-програвача, TV використовуйте разом з сигнальним кабелем
mini-jack до mini-jack 3,5 мм (з комплекту постачання) перехідник mini-jack до 2RCA (не
входить до комплекту постачання), як показано на мал. 3.

• Поставте на мінімум регулятор гучності VOLUME a на сабвуфері, після чого підключіть саб-
вуфер до мережі за допомогою шнура живлення h.

Увімкніть живлення сабвуфера вимикачем POWER (g, положення ON). Загориться індика-

•

тор живлення b. Потім увімкніть джерело звуку і відрегулюйте рівень гучності сабвуфера ре­гулятором VOLUME a, а рівень низьких і високих частот – відповідно регуляторами BASS c
та TREBLE d.

•

Після закінчення використання АС не забудьте вимкнути пристрій вимикачем POWER g

(положення OFF), а також вийняти шнур живлення h з розетки.

Примітка. Для підвищення якості відтворення звуку скористайтеся виходом звукової
карти Line-Out.

11

UKR

Мультимедійна
акустична система 2.1

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність

АС не вмикається.

Немає звуку.

У колонках АС занадто
тихий звук.

Спотворення звуку.

Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про­фесійною консультацією до найближчого до Вас сервісного центру. У жодному разі не нама­гайтеся ремонтувати виріб самостійно.

Причина

Не підключена до мережі
живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Регулятор гучності встановлено
в положення найменшої гучності.

Велика амплітуда вхідного
сигналу.

Спосіб усунення

Перевірте правильність
підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Підкрутіть регулятор гучності.

Регуляторами гучності джере­ла сигналу та АС зменшіть
величину вхідного сигналу.

12

UKR

Керівництво з експлуатації

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

сабвуфера

сателітів

Діапазон частот, Гц

Співвідношення сигнал/шум, дБ

Діаметр динаміків, мм

сабвуфера

сателітів

Напруга живлення, В/Гц

Розміри (Ш × В × Г), мм

сабвуфера

сателітів (однієї колонки)

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою
для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех-

нічні характеристики та комплектність можуть бути змінені без попереднього пові­домлення.

Значення

20 (10 + 2 × 5)

10

2 × 5

40 – 20 000

≥ 65

Ø 100

Ø 75

~220/50

165 × 230 × 237

90 × 130 × 98

4,0

MS-309

13

2.1 Multimedia Speaker System

OPERATION
MANUAL

MS-309

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

2. PACKAGE CONTENTS.................................................. ...........

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

.............................................. .

MS-309

14

.............

............

...................

................

......................

...........

15
16
16
16

17
19
20

1
7

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

Technical support is on www.sven.fi.

15

ENG

2.1 Multimedia Speaker System

2. PACKAGE CONTENTS

• Subwoofer — 1 pc

• Satellites — 2 pcs

• Mini-jack to mini-jack signal cable — 1 pc

• Operation manual — 1 pc

• Warranty card — 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When

operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre­venting it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-309 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in power amplifier, audio cables built into the satellites and
a signal cable enabling to connect it to virtually any audio source (CD/DVD player, TV, PC, etc.)
without using an additional power amplifier.

Special features

• Built-in power amplifier

• Volume control and timbre control

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices and other sound sources

• Magnetic shielding

• MDF subwoofer and satellites cabinets

• MDF subwoofer cabinet

16

ENG

Operation Manual

MS-309

Front and rear subwoofer panels

a VOLUME: volume control knob
b Power LED
c BASS: bass level control knob
d TREBLE: treble level control knob
e SPEAKER OUT L: left satellite output jack
f SPEAKER OUT R: right satellite output jack
g POWER ON/OFF: power switch
h Power cord
i LINE IN: audio source input jack

e

f

SPEAKER OUT

LR

LINE IN

i

bc da

g

OFF

POWER

ON

h

-VOLUME+

Fig. 1. Subwoofer front panel

BASS TREBLE

Fig. 2. Subwoofer rear panel

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits

non-directional sound, therefore it can be located in any place of the room where it sounds the best.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-
sensitive devices is possible.

Installation and operation

MS-309 Multimedia Speaker System can be connected to virtually any audio source: DVD/CD, PC
sound card, etc. (see connection diagram in Fig. 3).

• Before making any connections, make sure that the MSS is switched off. Then connect the audio
cables built into the speakers into the SPEAKER OUT jacks of the subwoofer: the left speaker to the
L jack e, the right speaker to the R jack f.

• Insert the mini-jack (Ø 3.5 mm) of the signal cable (included) into the LINE IN subwoofer input i,
then connect it into the LINE OUT port of your PC sound card or OUTPUT of your МР3/CD player.
To connect the MSS to a DVD player or TV, use the included mini-jack to mini-jack signal cable with
a mini-jack to 2RCA adapter (not included), as shown in Fig. 3.

• Adjust the VOLUME control knob a on the subwoofer to its minimum, then connect the subwoofer
to a mains outlet via the built-in power cord h.

17

ENG

2.1 Multimedia Speaker System

DVD

PC

CD

Player

Mini-jack to 2RCA

adapter

Left

speaker

Mini-jack to mini-jack

signal cable

SPEAKER OUT

LR

Audio cable

POWER

OFF

ON

Power

cord

LINE IN

Right

speaker

Fig. 3. Connection diagram

• Switch on the subwoofer with the POWER switch (g, ON position). The power LED b will light
up. Then turn on an audio source and adjust the subwoofer volume level with the VOLUME control
knob a, the bass level and treble level with the BASS control knob c and TREBLE control knob d
respectively.

• After using the MSS, mind to shift the POWER switch g into the OFF position, and unplug the
power cord h.

Note. To improve the sound quality, use the Line-Out port of your sound card.

18

ENG

Operation Manual

6. TROUBLESHOOTING

Problem

The MSS does not
turn on.

No sound.

There is too quiet
sound of speakers.

Distortion of sound.

If none of the above mentioned solutions removes the problem, please address your nearest
authorized service center. Never try to repair the device on your own.

Cause

The MSS isn’t connected to a mains outlet.

The power switch is off.

Volume level is set at minimum value.

Improperly connected audio source.

Volume level is set at minimum value.

Large amplitude of the input signal.

MS-309

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect audio sources
correctly.

Adjust the volume control knob.

Turn down the source and MSS
volume.

19

ENG

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer

satellites

Frequency range, Hz

S/N ratio, dB

Speaker diameter, mm

subwoofer

satellites

Power supply, V / Hz

Dimensions (W × H × D), mm

subwoofer
one satellite

Weight, kg

2.1 Multimedia Speaker System

Value

20 (10 + 2 × 5)

10

2 × 5

40 – 20 000

≥ 65

Ø 100

Ø 75

~220/50

165 × 230 × 237
90 × 130 × 98

4.0

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due
to the improvement of SVEN production.

20

Мультимедийная
акустическая система 2.1

Модель:

MS-309

Импортер в России: ООО «СКАНДИТРЕЛ»,
111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.

Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

Модель:

MS-309

Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,

вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості
про безпеку товару див. у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс.Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ.
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

Лімітед», 176 Джу Чіат Роуд,

MS-309

SPS-619
