Sven MS-304 User Manual [en, uk, ru]

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

Мультимедийная
акустическая система 2.1

www.sven.fi

MS-304
MS-307

RUS

Мультимедийная

акустическая система 2.1

2

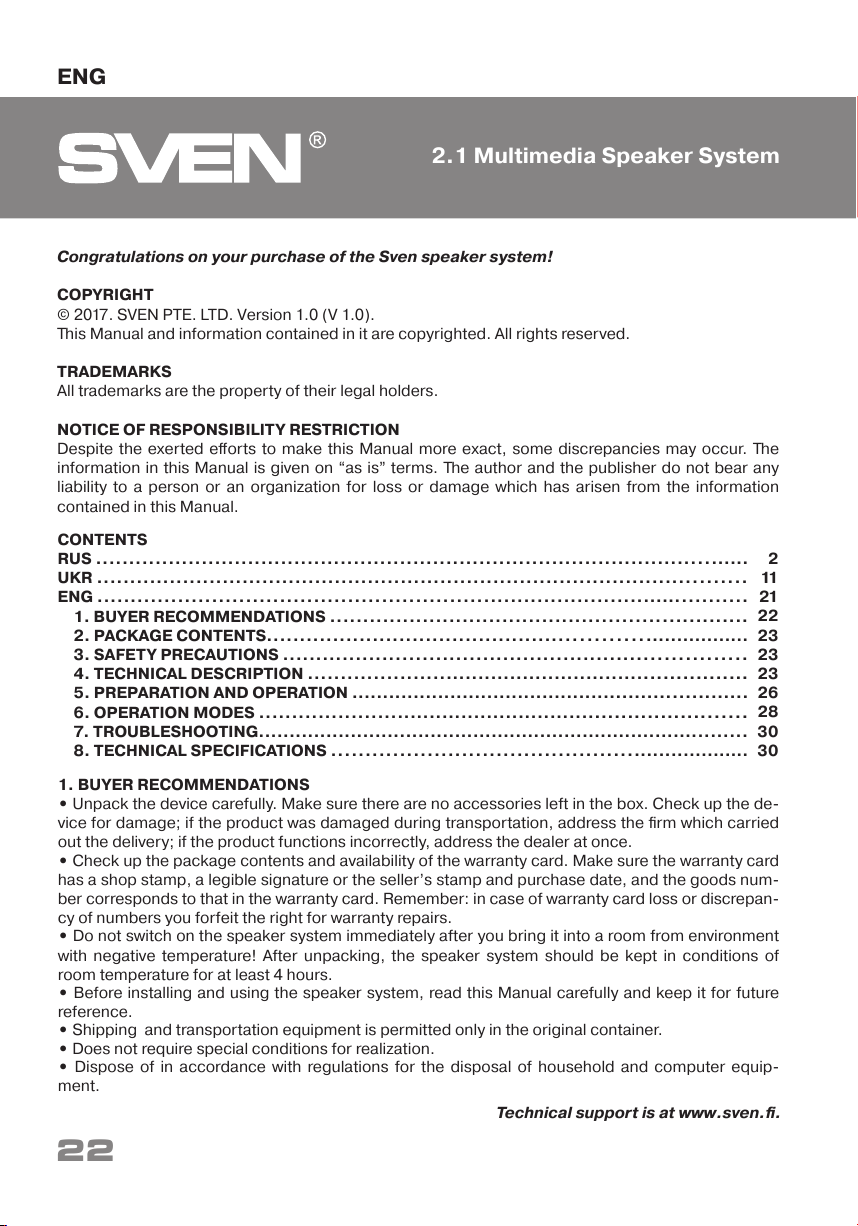

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ..................................................................................................

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................

2. КОМПЛЕКТНОСТЬ ........................................................................

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. РЕЖИМЫ РАБОТЫ .................................................................................

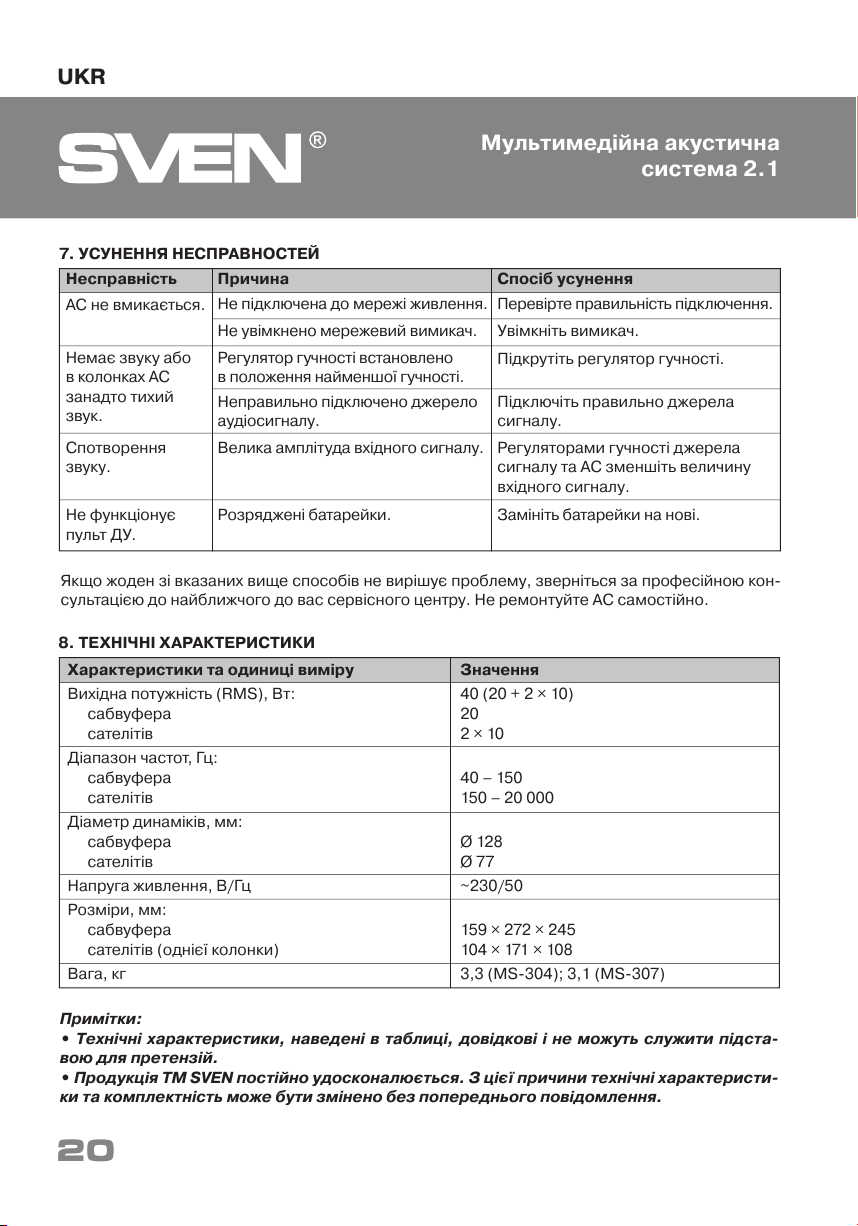

7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

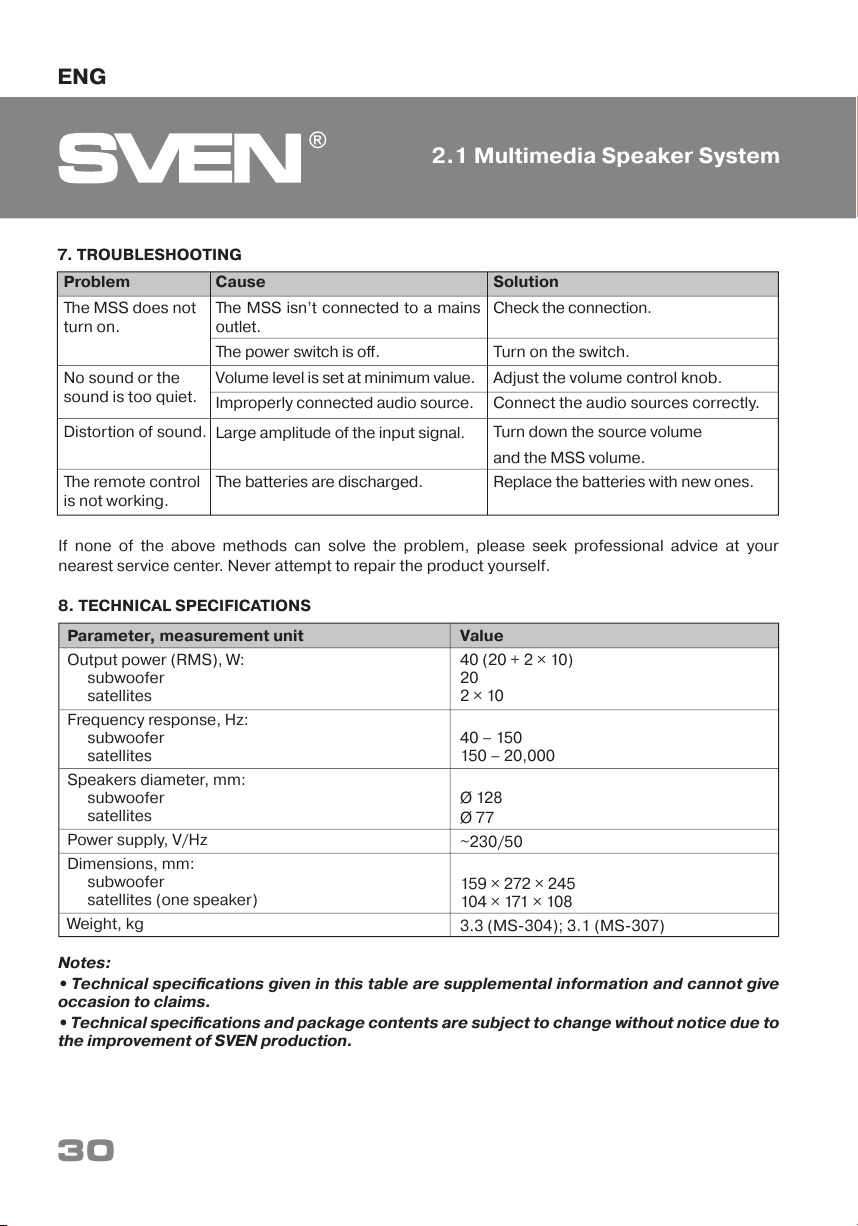

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................

UKR ...................................................................................................

ENG ..................................................................................................

2
2

3
3
3
6

7

9

10

11

21

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с
ми- нусовыми температурами! Распакованное изделие необходимо выдержать в условиях
ком- натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

Техническая поддержка размещена на сайте www.sven.fi

.

Здесь же Вы сможете найти обновленную версию данного Руководства

.

RUS

3

Руководство по эксплуатации

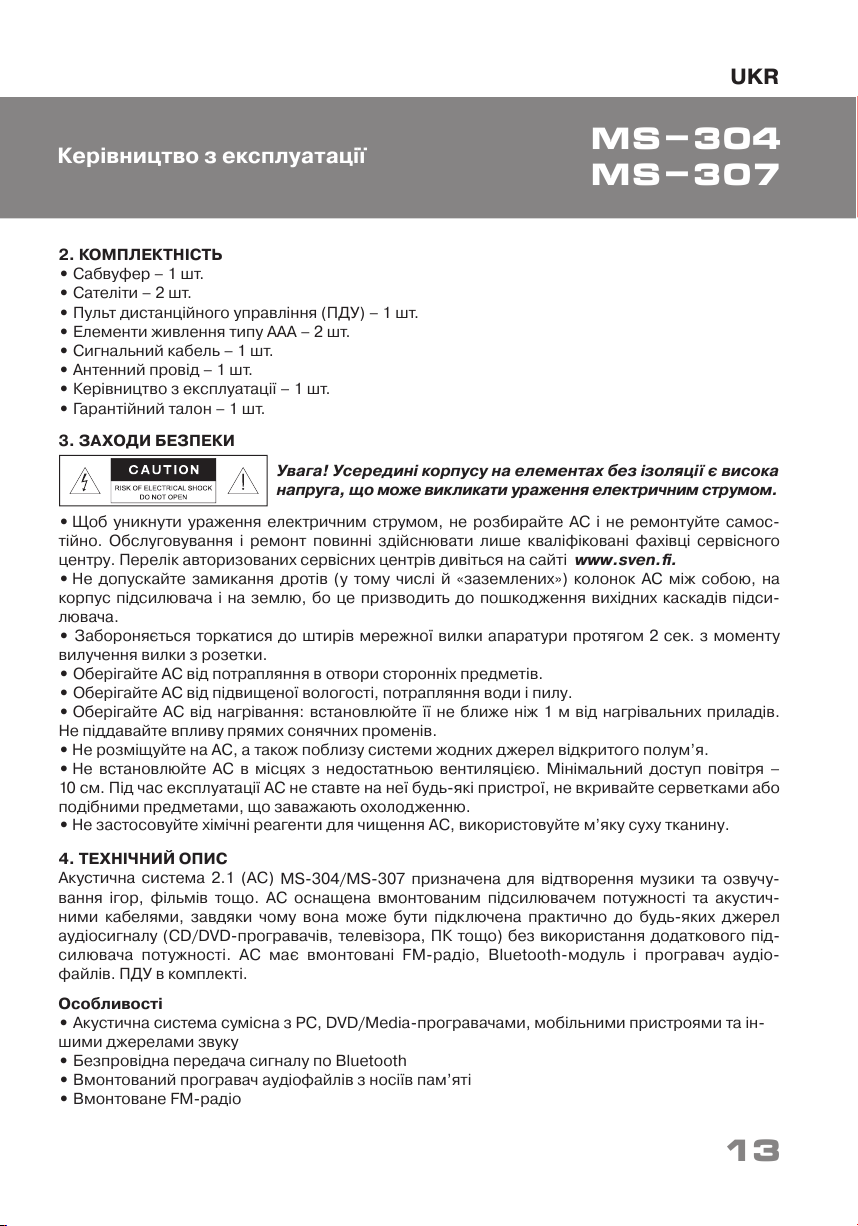

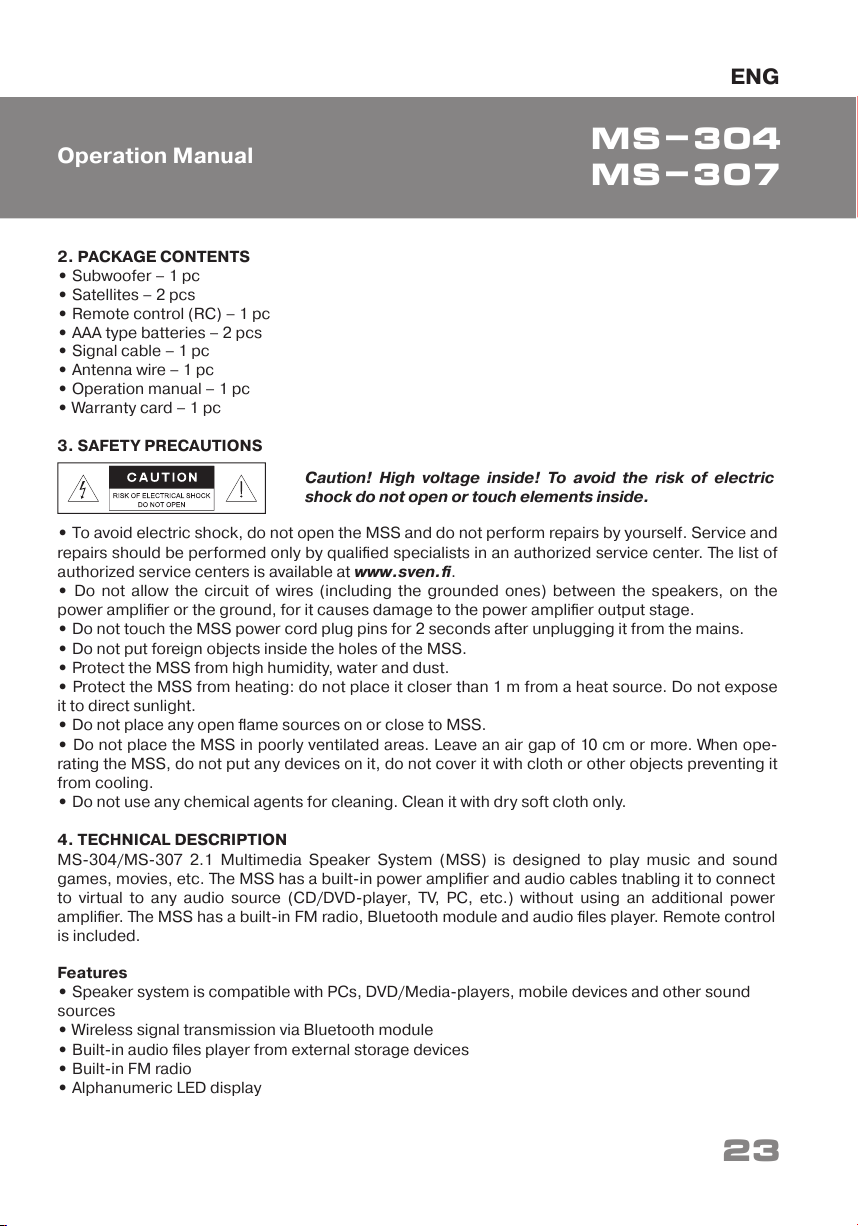

2. КОМПЛЕКТНОСТЬ

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Пульт дистанционного управления (ПДУ) – 1 шт.

• Элементы питания типа ААА – 2 шт.

• Сигнальный кабель – 1 шт.

• Антенный провод – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только
квалифицированные специалисты уполномоченного сервисного центра. Перечень уполно-
моченных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный

зазор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не
покрывайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-304/MS-307 предназначена для воспроизведения музыки
и озвучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности и акус-
тическими кабелями, благодаря чему она может быть подключена практически к любым
источникам аудиосигнала (CD/DVD-проигрывателям, телевизору, ПК и т. п.) без использо-
вания дополнительного усилителя мощности. АС имеет встроенные FM-радио, Bluetooth-
модуль и проигрыватель аудиофайлов. В комплекте пульт ДУ.

Особенности:

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными ус-

тройствами и другими источниками звука

• Беспроводная передача сигнала по Bluetooth

• Встроенный проигрыватель аудиофайлов с носителей памяти

• Встроенное FM-радио

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.

MS-304
MS-307

RUS

4

Мультимедийная

акустическая система 2.1

• Буквенно-цифровой LED-дисплей

• Разъемы для подключения USB flash, SD card

• Пульт дистанционного управления

• Режимы «Mute», «ST-BY»

• Материал корпуса сабвуфера

и сателлитов – дерево (MDF)

Панели управления сабвуфера:

a LED-дисплей
b Регулятор уровня громкости
c MODE: кнопка переключения режимов

PC/Bluetooth/FM/USB/SD/MMC
d : переход на cледующий трек (кратковременное
нажатие в режиме “проигрыватель” и Bluetooth);
следующая станция** (кратковременное нажатие
в режиме “радио”)
e : Воспроизведение/Пауза (кратковременное
нажатие в режиме “проигрыватель”);
автоматический поиск старт/стоп (кратковременное
нажатие в режиме “радио”)
f : переход на предыдущий трек (кратковремен-
ное нажатие в режиме “проигрыватель” и Bluetooth);
предыдущая станция** (кратковременное нажатие
в режиме “радио”)
g USB: разъем для установки USB flash носителя*
с музыкальными файлами, записанными в формате
МР3, WAV
h SD/MMC: разъем для установки SD/MMC карт*
с музыкальными файлами в формате МР3, WAV

i BASS: регулятор уровня тембра НЧ
j FM ANT: разъем для подключения антенны

приемника
k PC: разъем для подключения ПК, мобильных
устройств и других источников звукового сигнала
l AUDIO OUTPUT: разъем для подключения
сателлитов

m ON/OFF: выключатель питания
n Шнур питания

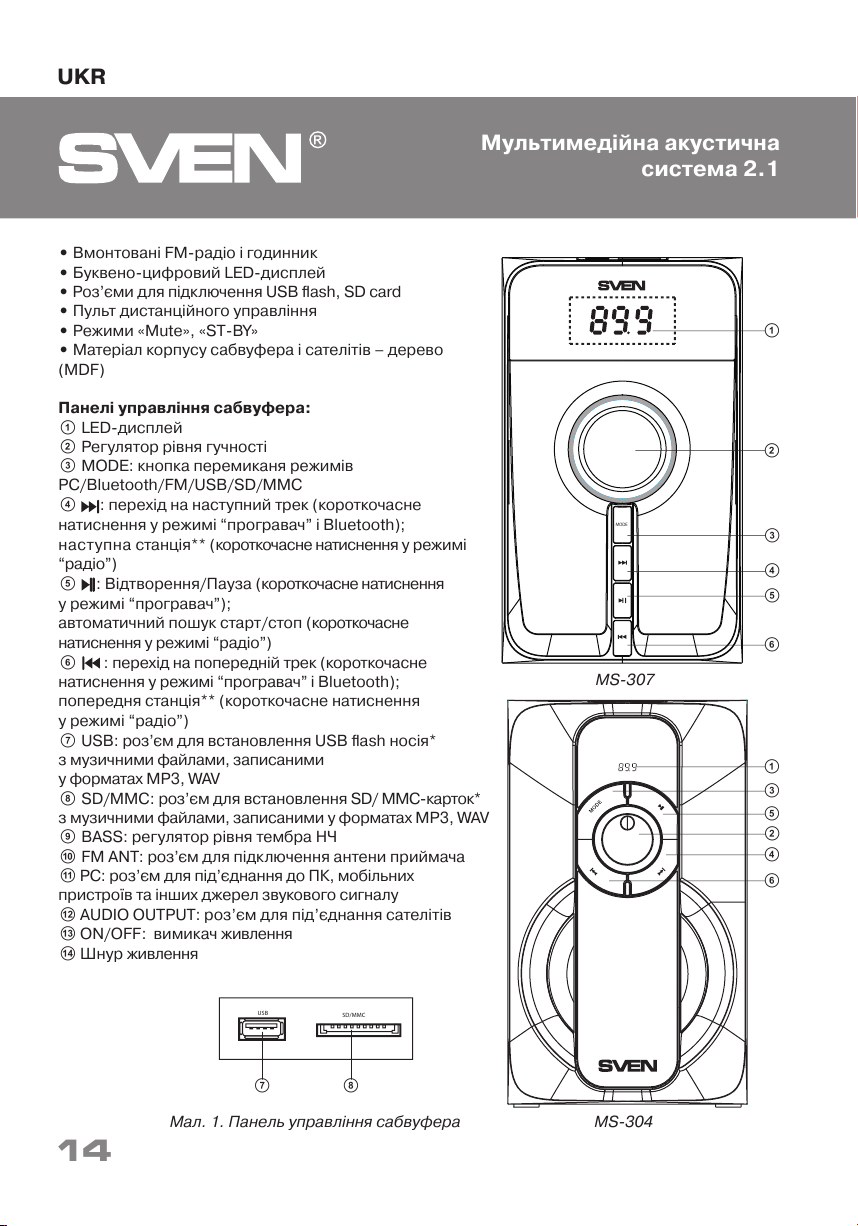

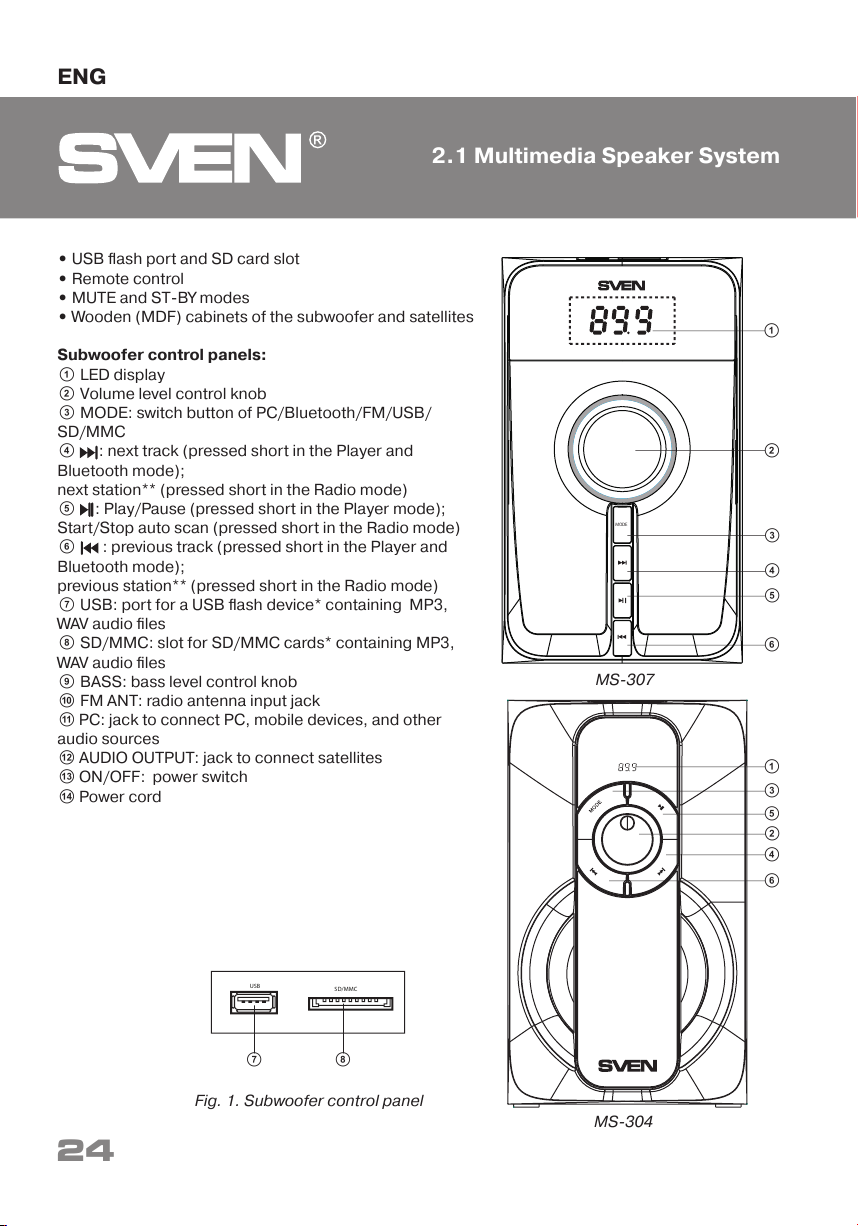

Рис. 1. Панель управления сабвуфера

g h

SD/MMC

USB

MODE

b

c

d
e

f

a

a

e

c

d

f

b

MS-304

MS-307

RUS

5

Руководство по эксплуатации

Пульт дистанционного управления:

a : включение/выключение АС
b 0-9: цифровое поле
c : включение/выключение звука
d PC/BT: выбор режимов PC (линейный вход) или Bluetooth
e USB/SD: выбор режима проигрывания файлов с карт памяти
f : Воспроизведение/Пауза (кратковременное нажатие в режиме “проигрыватель”);

автоматический поиск старт/стоп (кратковременное нажатие в режиме “радио”);
g : переход на предыдущий трек (кратковременное нажатие в режиме “проигрыватель”
и Bluetooth);
предыдущая станция** (кратковременное нажатие в режиме “радио”)
h TUNING-/+: кнопки для ручной настройки на необходимую частоту радиостанции. Корот-
кое нажатие

–

увеличение/уменьшение частоты с шагом 100 кГц. При длительном нажатии

активируется режим поиска первой (вверх/вниз по частоте) радиостанции

e

i

f

h

g

d

k

l

j

b

ca

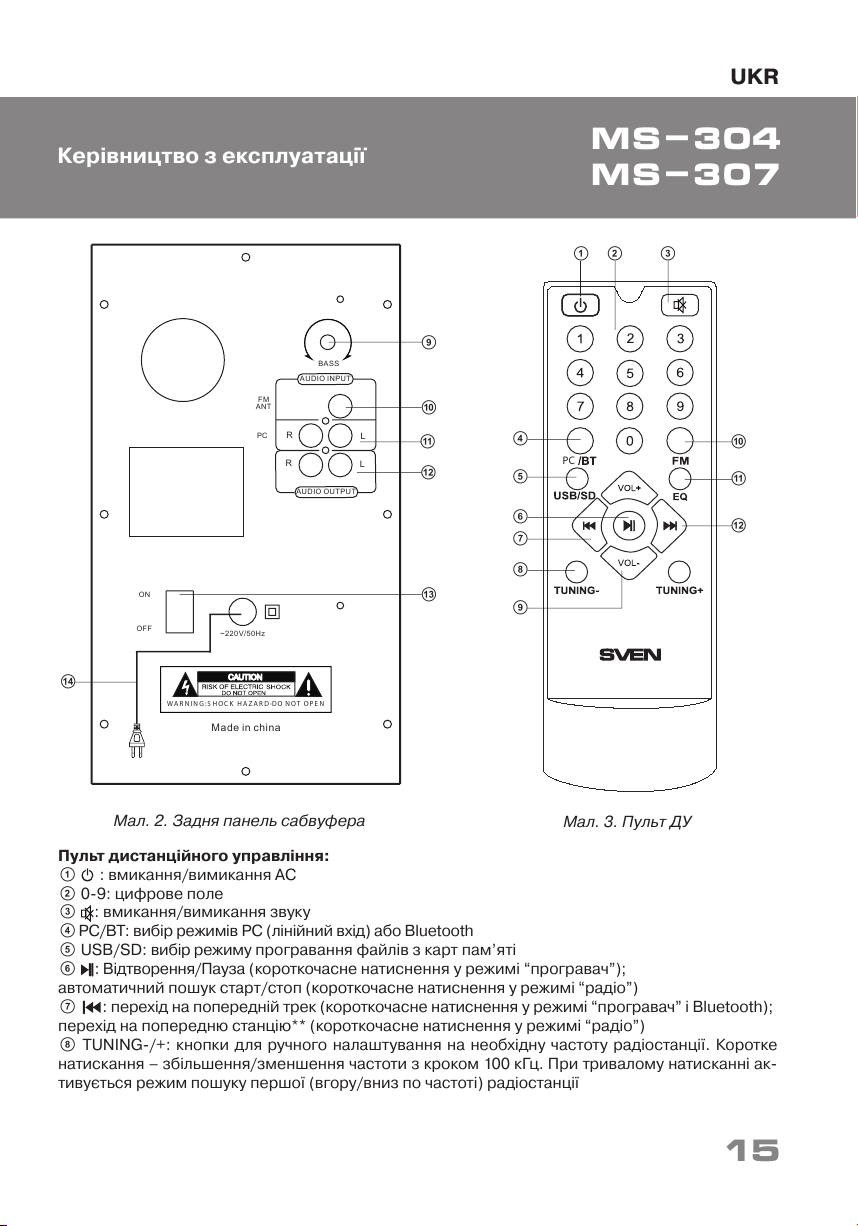

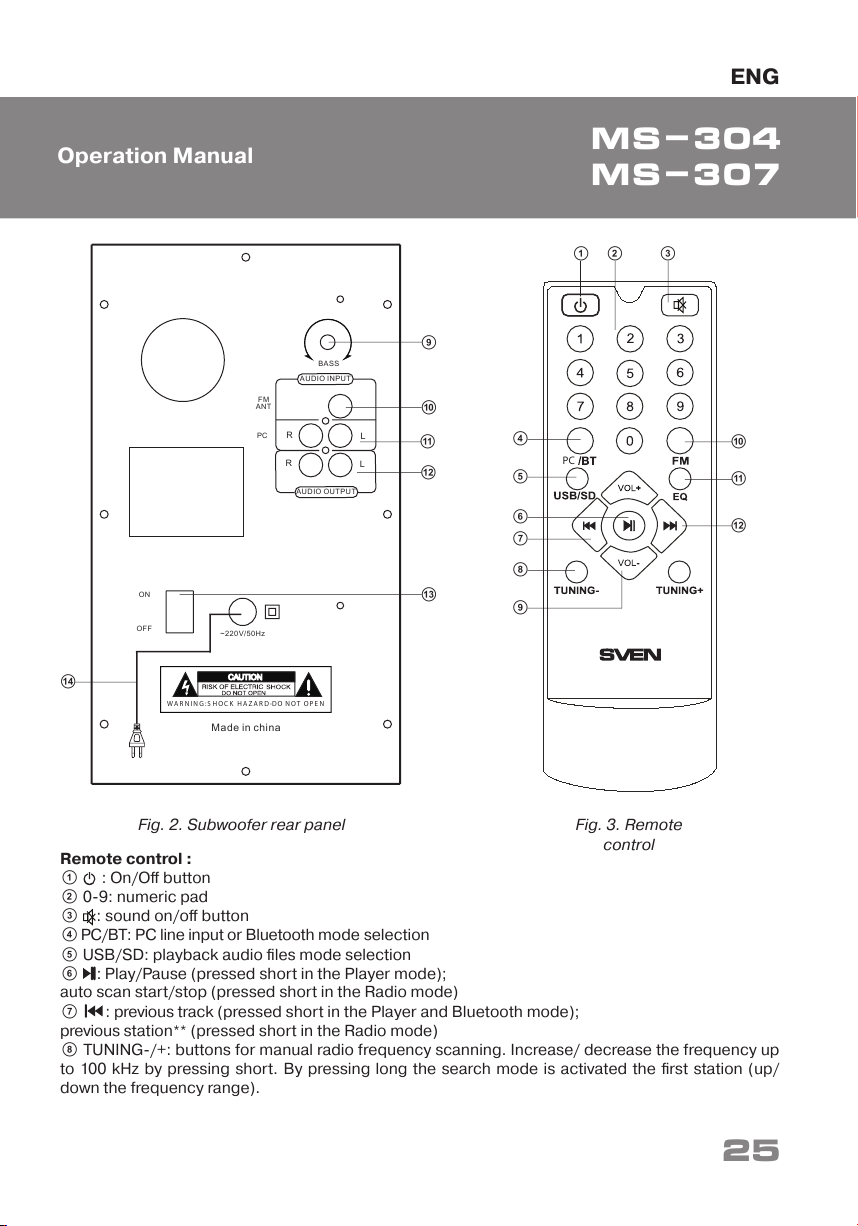

Рис. 3. Пульт ДУ

Рис. 2. Задняя панель сабвуфера

i

j

k

l

FM

ANT

L

R

L

R

AUDI O INPUT

AUDI O OUTPU T

ON

OFF

~220 V/50H z

BASS

WA R N I NG : S H OC K HA Z A R D-D O N OT O P E N

Mad e in chin a

n

m

PC

PC

MS-304
MS-307

RUS

6

Мультимедийная

акустическая система 2.1

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее

одного метра. Сабвуфер излучает ненаправленный звук, поэтому его можно расположить в лю-
бом месте комнаты, где он звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и теле-
визоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Модель

MS-304/MS-307

можно подключить практически к любым источникам аудиосиг-

нала: DVD/ CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 4).

• Перед подключением убедитесь, что АС отключена от сети. Затем, подключите колонки
к разъемам AUDIO OUTPUT L/R l сабвуфера. Правую колонку при помощи акустического ка-
беля соедините с выходом AUDIO OUTPUT R сабвуфера, а левую колонку – с выходом AUDIO
OUTPUT L (см. схему на рис. 4).

Примечание. Проверьте надежность фиксации разъемов.

• Для подключения АС к ПК, МР3/CD-плеерам используйте сигнальный кабель 2RCA к mini-
jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля к разъе-
мам L и R аудиовхода AUDIO INPUT k, а затем подключите mini-jack (Ø 3,5 мм) сигнального
кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CD-плеера, как
показано на рис. 4.

• Для подключения АС к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA
к 2RCA (не входит в комплект). Для этого подключите сначала RCA-джеки сигнального кабеля

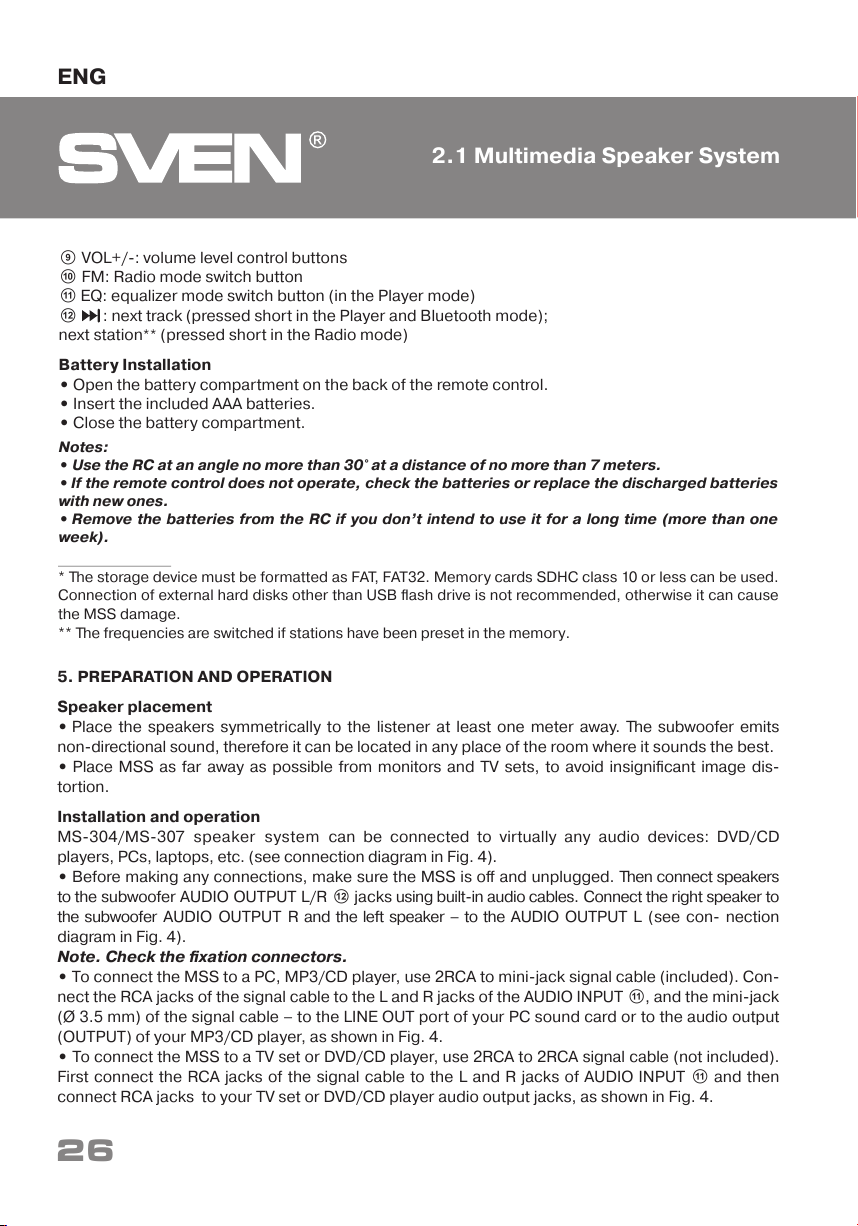

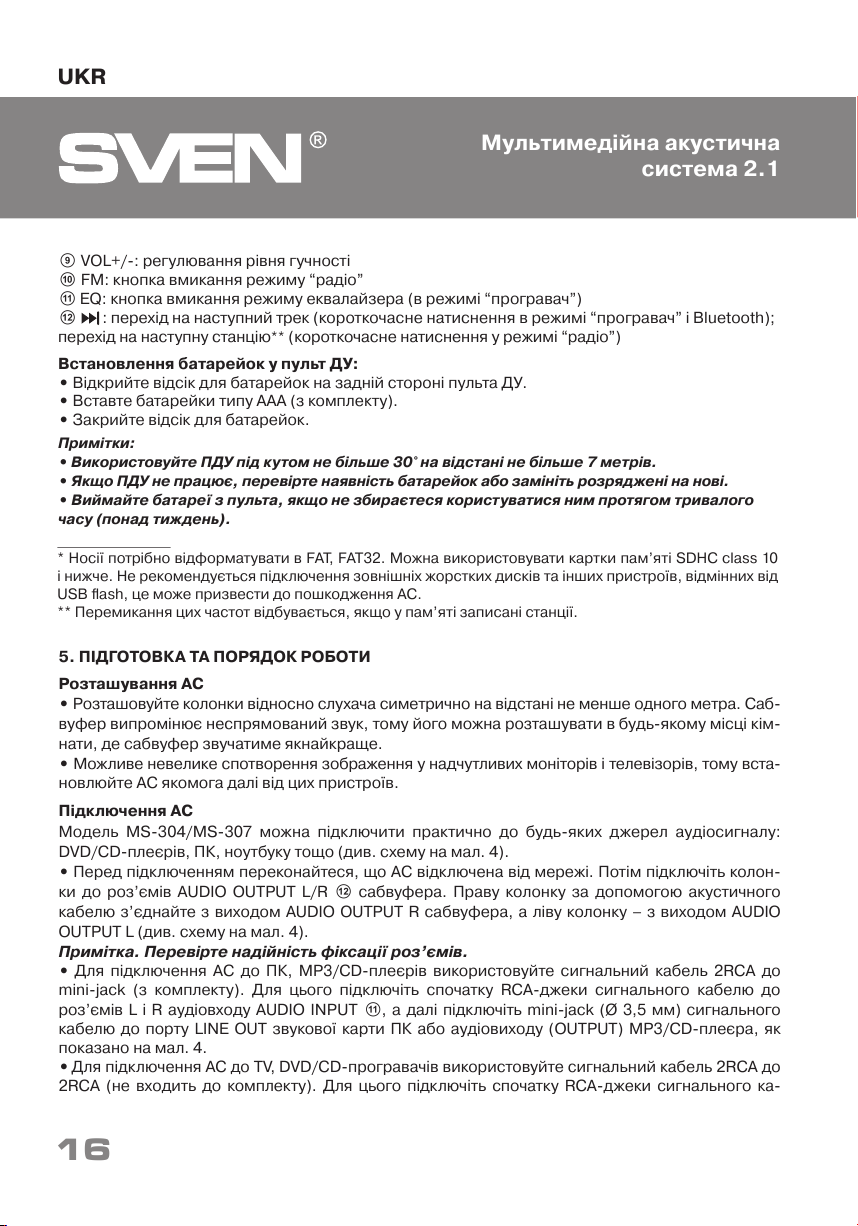

i VOL+/-: регулировка уровня громкости
j FM: кнопка включения режима “радио”
k EQ: кнопка включения режима эквалайзера (в режиме “проигрыватель”)
l : переход на cледующий трек (кратковременное нажатие в режиме “проигрыватель”

и Bluetooth);
следующая станция** (кратковременное нажатие в режиме “радио”)

Установка батареек в пульт ДУ:

• Откройте отсек для батареек на задней стороне пульта ДУ.

• Вставьте батарейки типа ААА (из комплекта).

• Закройте отсек для батареек.

Примечания:

• Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.

• Если ПДУ не работает, проверьте наличие батареек или замените разряженные на новые.

• Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение дли-
тельного времени (больше недели).

* Носитель должен быть отформатирован в FAT, FAT32. Можно использовать карты памяти SDHC
class 10 и ниже. Не рекомендуется подключение внешних жестких дисков и прочих устройств, от-
личных от USB flash, это может привести к повреждению АС.
** Переключение этих частот происходит при наличии записанных в памяти станций.

FM

ANT

L

R

L

R

AUDIO IN PUT

AUDIO OU TPUT

ON

OFF

~220V/ 50Hz

BASS

WA R NI N G :S H O C K H A Z AR D-D O N OT O P E N

Made i n china

PC

RUS

7

Руководство по эксплуатации

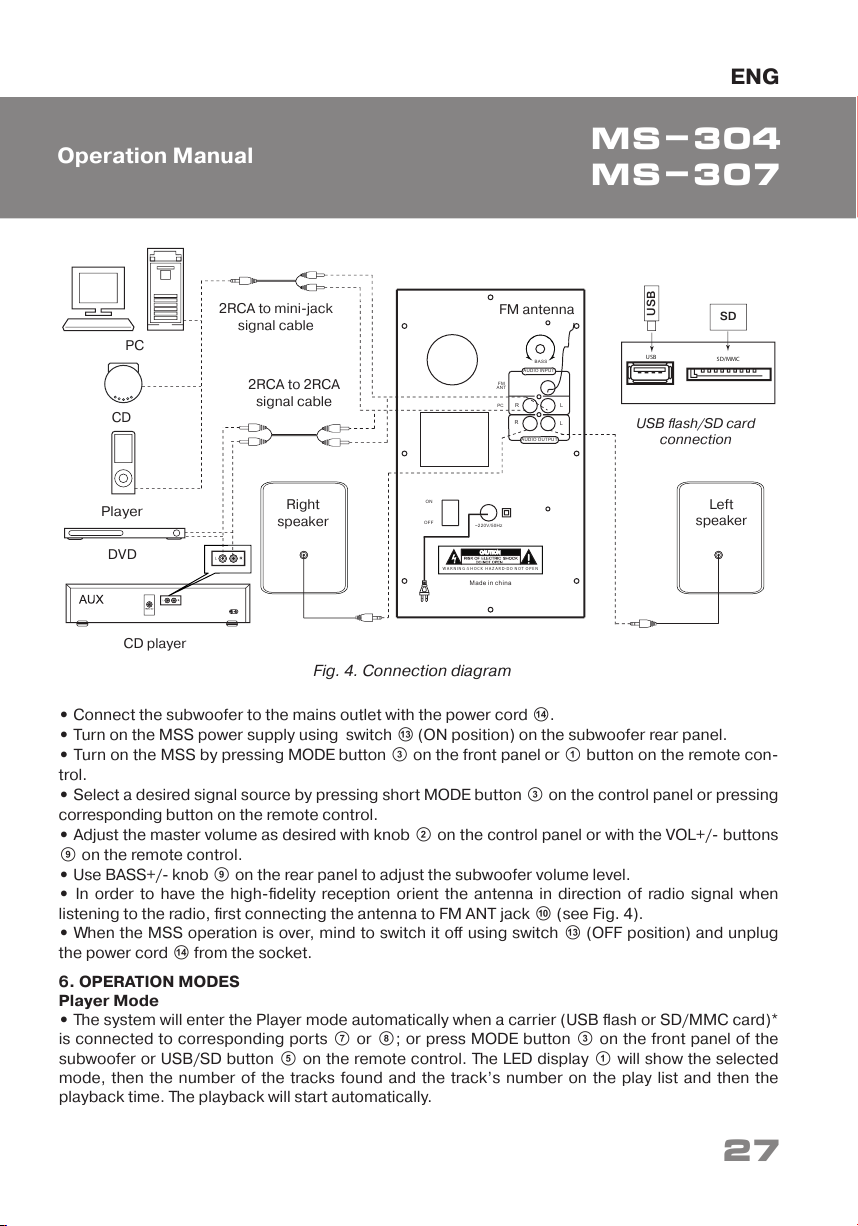

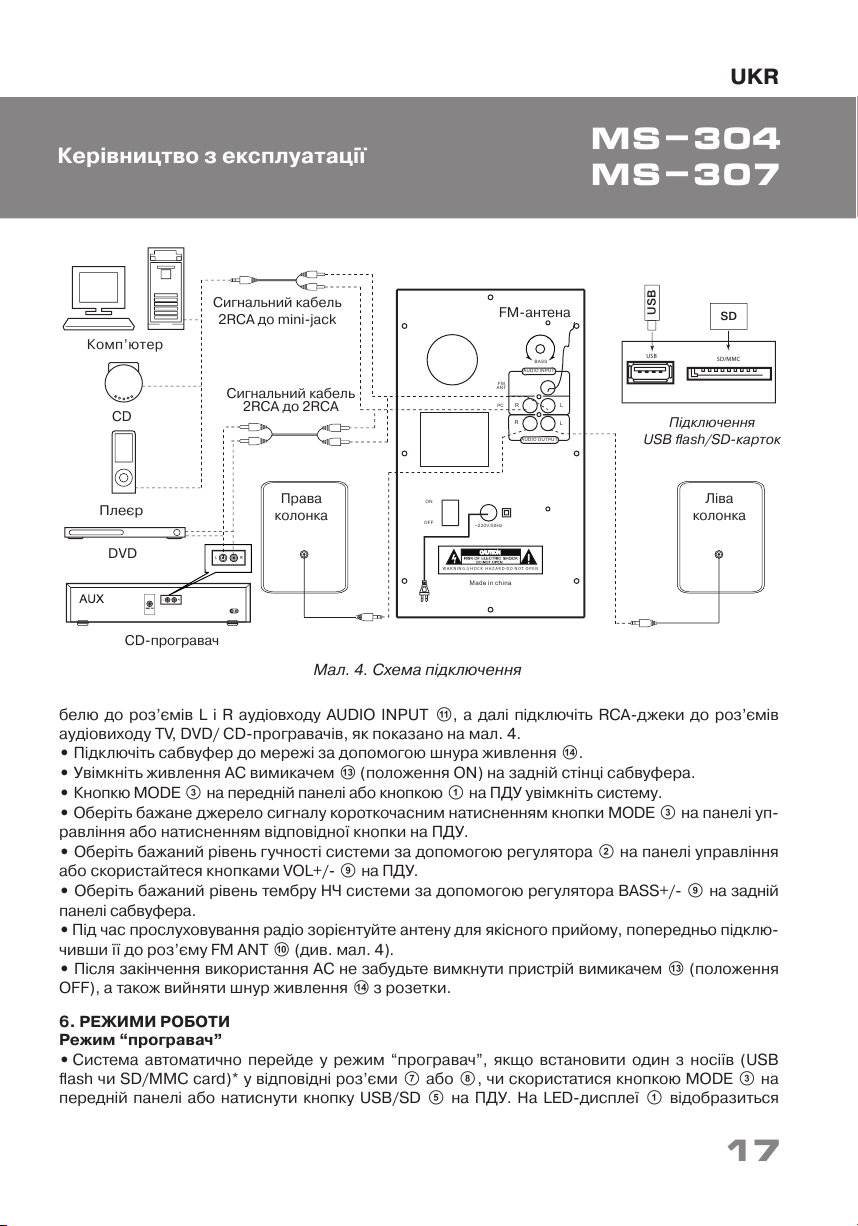

Рис. 4. Схема подключения

FM-антенна

Правая

колонка

Левая

колонка

Подключение

USB flash/SD-карт

CD-проигрыватель

Cигнальный кабель

2RCA к 2RCA

Сигнальный кабель

2RCA к mini-jack

CD

Компьютер

DVD

Плеер

USB

SD

SD/MMC

USB

к разъемам L и R аудиовхода AUDIO INPUT k, а затем подключите RCA-джеки к разъемам
аудиовыхода TV, DVD/CD-проигрывателей, как показано на рис. 4.

• Подключите сабвуфер к сети с помощью шнура питания n.

• Включите питание АС выключателем m (положение ON) на задней стенке сабвуфера.

• Кнопкой MODE c на передней панели или кнопкой a на ПДУ включите систему.

• Выберите желаемый источник сигнала кратковременным нажатием кнопки MODE c на па-

нели управления или нажатием соответствующей кнопки на ПДУ.

• Выберите желаемый уровень громкости системы с помощью регулятора b на панели управ-
ления или воспользуйтесь кнопками VOL+/- i на ПДУ.

• Выберите желаемый тембр НЧ системы с помощью регулятора BASS+/- i на задней панели
сабвуфера.

• При прослушивании радио направьте антенну в нужном направлении для качественного при-
ема, предварительно подключив ее к разъему FM ANT j (см. рис. 4).

• После окончания использования АС не забудьте выключить устройство выключателем m (по-
ложение OFF), а также вынуть шнур питания n из розетки.

6. РЕЖИМЫ РАБОТЫ
Режим “проигрывателя”

• Система автоматически перейдет в режим “проигрывателя”, если установить один из носи-

телей (USB flash или SD/MMC card)* в соответствующие разъемы g или h, или восполь-
зоваться кнопкой MODE c на передней панели сабвуфера, либо нажать кнопку USB/SD e на

MS-304
MS-307

FM
ANT

L

R

L

R

AUDIO IN PUT

AUDIO OU TPUT

ON

OFF

~220V/ 50Hz

BASS

WAR NI N G :S H O C K H A Z AR D-D O NO T O P E N

Made in c hina

PC

RUS

8

Мультимедийная

акустическая система 2.1

ПДУ. На LED-дисплее a отобразится выбранный режим, затем количество найденных треков
и порядковый номер воспроизводимого трека, далее время воспроизведения от начала.
Воспроизведение начнется автоматически.

• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, используя
цифровые кнопки b. На дисплее a кратковременно отобразится порядковый номер трека,
затем время воспроизведения от начала.

• Режим EQ (в режиме “проигрывателя”). Доступно 7 предустановленных настроек: bas; pop;
roc; jaz; cla; cou; nor.

* При использовании SD card емкостью менее 512 Mb возможна некорректная работа. При использова-
нии USB flash носителя емкостью более 8 Gb возможно увеличение времени на обработку команд.

Режим Bluetooth

• Для передачи сигнала в этом режиме необходимо предварительно установить связь из-

делия с источником сигнала (см. рис. 5). Для этого выберите режим Bluetooth с помощью
кнопки MODE c на передней панели сабвуфера или PC/BT d на ПДУ. Через 2-3 секунды АС
перейдет в режим поиска, на дисплее a будет отображаться режим «BLUE».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим по-
иска устройств Bluetooth. На экране отобразится наименование «

MS-304/MS-307

», с кото-

рым необходимо установить соединение*.

• При удачном подключении индикатор «BLUE» имеет постоянное свечение. Если подключе-
ние не состоялось, индикатор «BLUE» имеет прерывистое свечение. Необходимо повторно
перевести систему в режим поиска (выключить и снова включить режим Bluetooth)*

*.

* Для соединения по Bluetooth с некоторыми моделями устройств, возможно, потребуется ввести код «0000».
** Если изделие уже прописано в списке устройств источника, то повторная активация режима поиска не
обязательна. Выберите лишь имя изделия и команду «подключиться» на источнике.

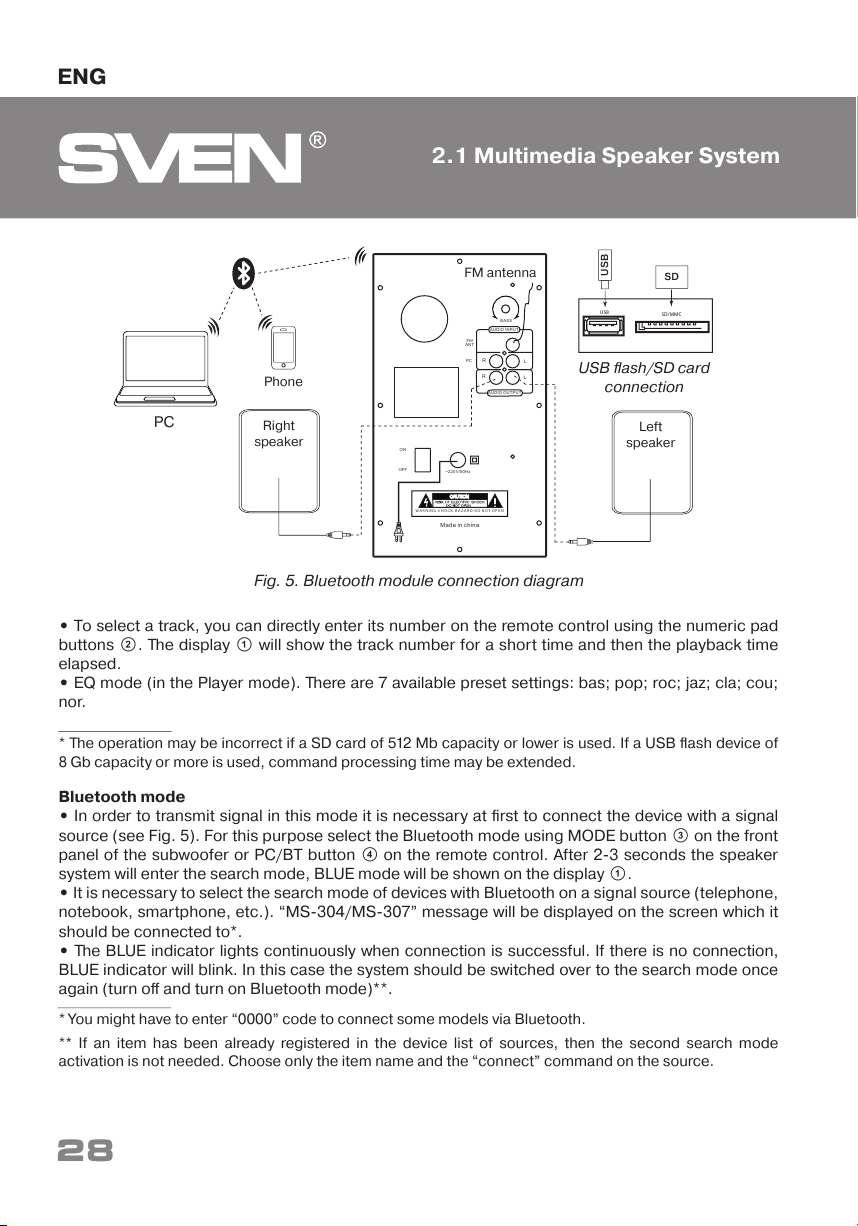

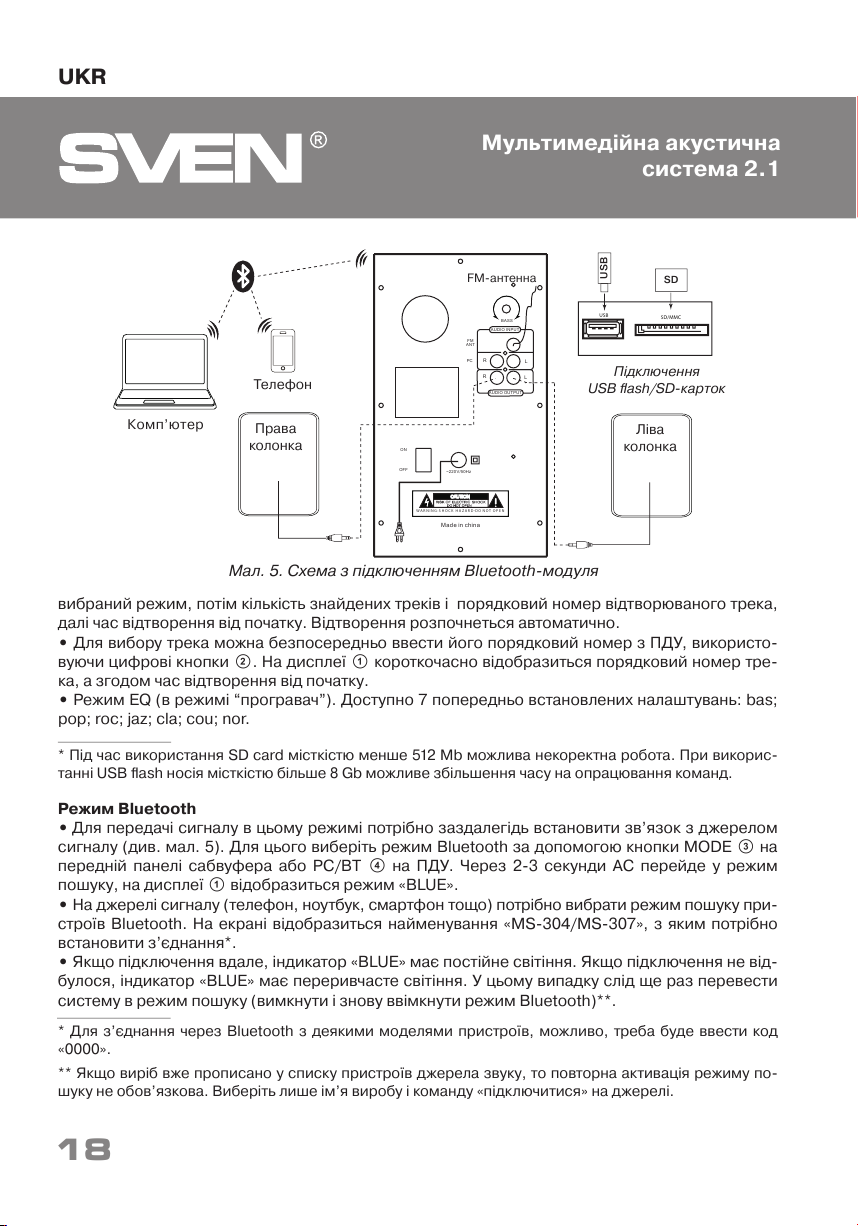

Рис. 5. Схема с подключением Bluetooth-модуля

FM-антенна

Правая

колонка

Левая

колонка

Подключение

USB flash/SD-карт

USB

SD

SD/MMC

USB

Телефон

Компьютер

RUS

9

Руководство по эксплуатации

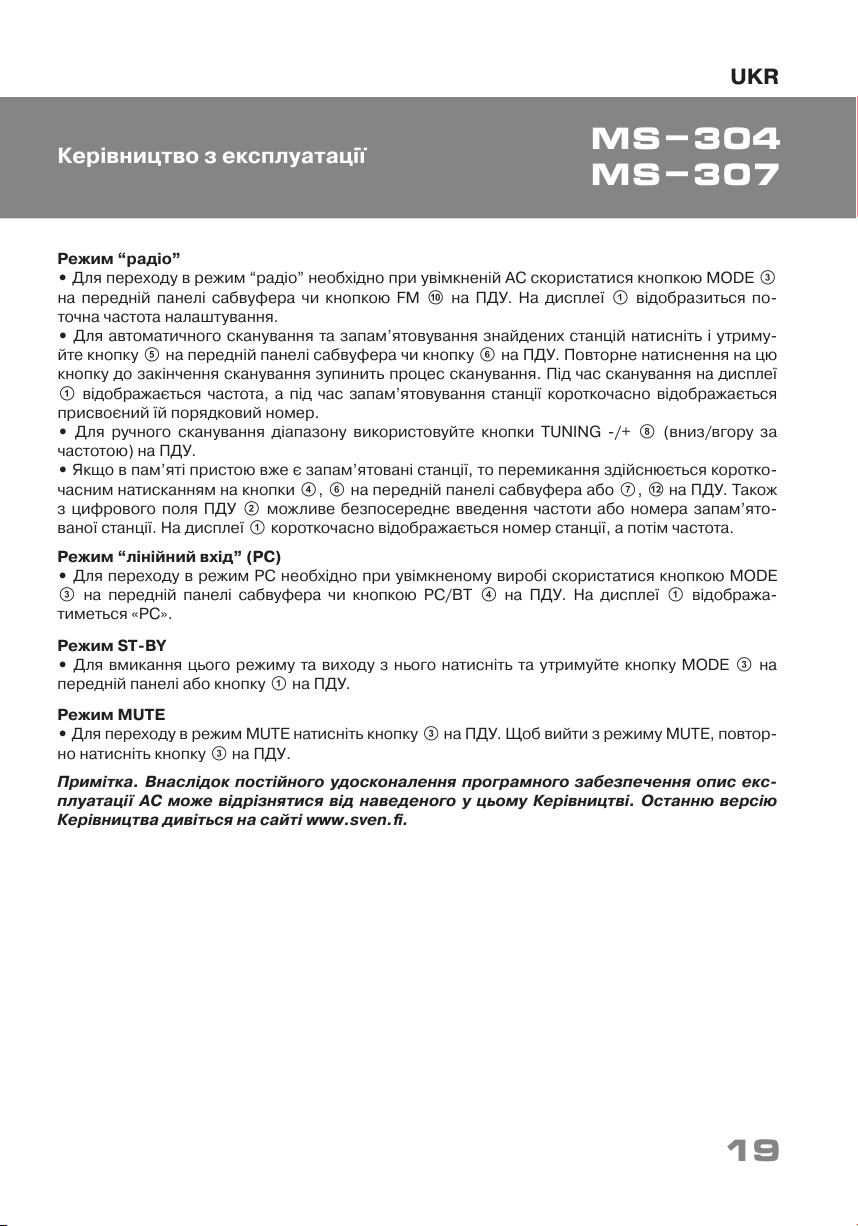

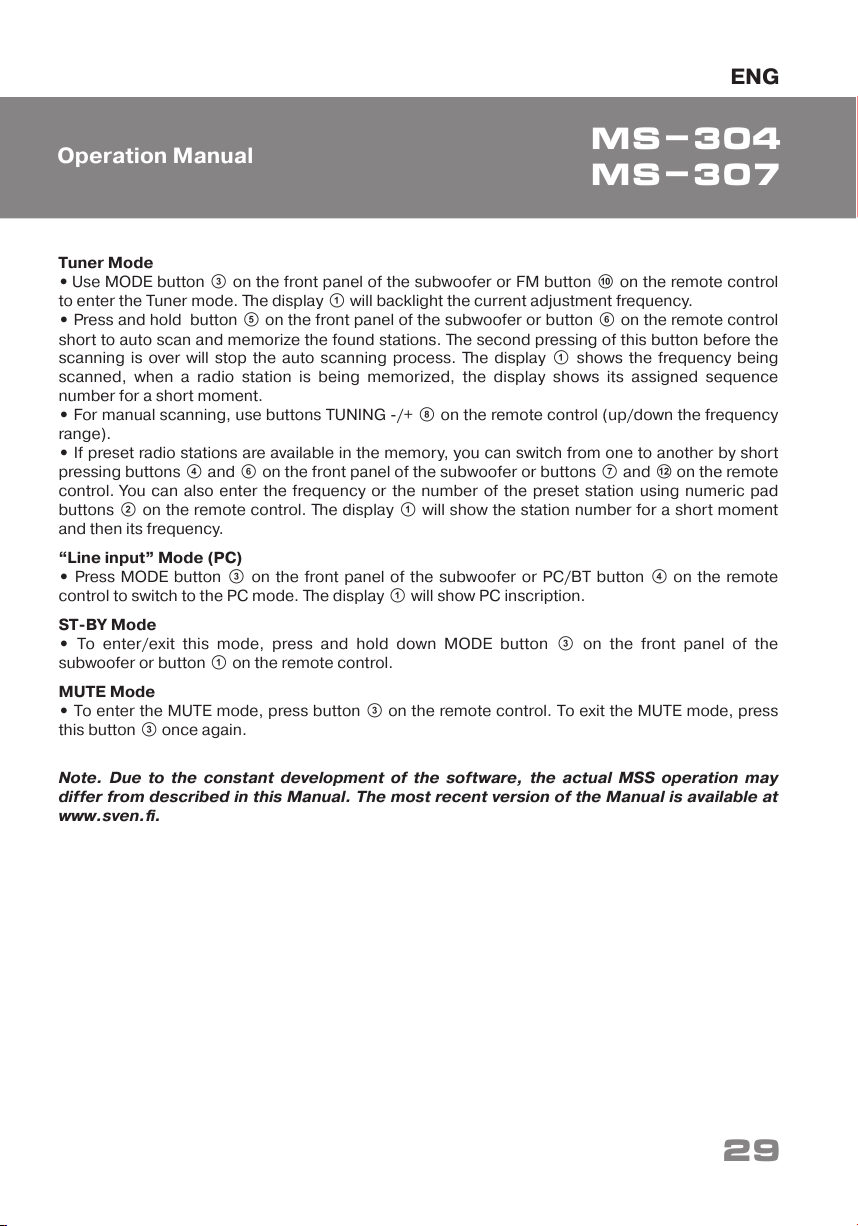

Режим “радио”

• Для перехода в режим “радио” необходимо при включённой АС воспользоваться кнопкой

MODE c на передней панели сабвуфера или кнопкой FM j на ПДУ. На дисплее a отоб-
разится текущая частота настройки.

• Для автоматического сканирования и запоминания найденных станций нажмите и удержи-
вайте кнопку e на передней панели сабвуфера или кнопку f на ПДУ. Повторное нажатие на
эти кнопки до окончания сканирования остановит процесс сканирования. При сканировании
на дисплее a отображается частота, при запоминании станции кратковременно отобража-
ется присвоенный порядковый номер.

• Для ручного сканирования диапазона используйте кнопки TUNING -/+ h (вниз/вверх по
частоте) на ПДУ.

• При наличии в памяти запомненных станций переключение осуществляется кратковре-
менным нажатием кнопок d, f на передней панели сабвуфера или g, l на ПДУ. Также
с цифрового поля ПДУ b возможен непосредственный ввод номера запомненной станции.
На дисплее a кратковременно отображается номер станции, а затем частота.

Режим “линейный вход” (PC)

• Для перехода в режим PC необходимо при включенном изделии воспользоваться кнопкой

MODE c на передней панели сабвуфера или кнопкой PC/BT d на ПДУ. На дисплее a отоб-
разится «PC».

Режим ST-BY

• Для включения/выключения этого режима нажмите и удерживайте кнопку MODE c на пе-

редней панели сабвуфера или кнопку a на ПДУ.

Режим MUTE

• Для перехода в режим MUTE нажмите кнопку c на ПДУ. Чтобы выйти из режима MUTE,

повторно нажмите кнопку c на ПДУ.

Примечание. По причине постоянного совершенствования программного обеспече-
ния, описание управления АС может отличаться от приведенного в данном Руковод-
стве. Последнюю версию Руководства см. на сайте www.sven.fi.

MS-304
MS-307

RUS

10

Мультимедийная

акустическая система 2.1

Характеристики и единицы измерения

Выходная мощность (RMS), Вт:

сабвуфера
сателлитов

Диапазон частот, Гц:

сабвуфера
сателлитов

Диаметр динамиков, мм:

сабвуфера
сателлитов

Напряжение питания, В/Гц

Размеры, мм:

сабвуфера
сателлитов (одной колонки)

Вес, кг

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические харак-
теристики и комплектность могут быть изменены без предварительного уведомления.

Значение

40 (20 + 2 × 10)
20
2 × 10

40 – 150
150 – 20 000

Ø 128
Ø 77

~230/50

159 × 272 × 245
104 × 171 × 108

3,3 (MS-304); 3,1 (MS-307)

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

Неисправность

АС не включается.

Нет звука или
в колонках АС
слишком тихий
звук.

Искажение звука.

Не функционирует
пульт ДУ.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Большая амплитуда входного
сигнала.

Разряжены батарейки.

Способ устранения

Проверьте подключение к сети.

Включите выключатель.

Подстройте регулятор громкости.

Подключите правильно источник
сигнала.

Регуляторами громкости на источ-
никах сигнала и АС уменьшите ве-
личину входного сигнала.

Замените батарейки на новые.

7. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

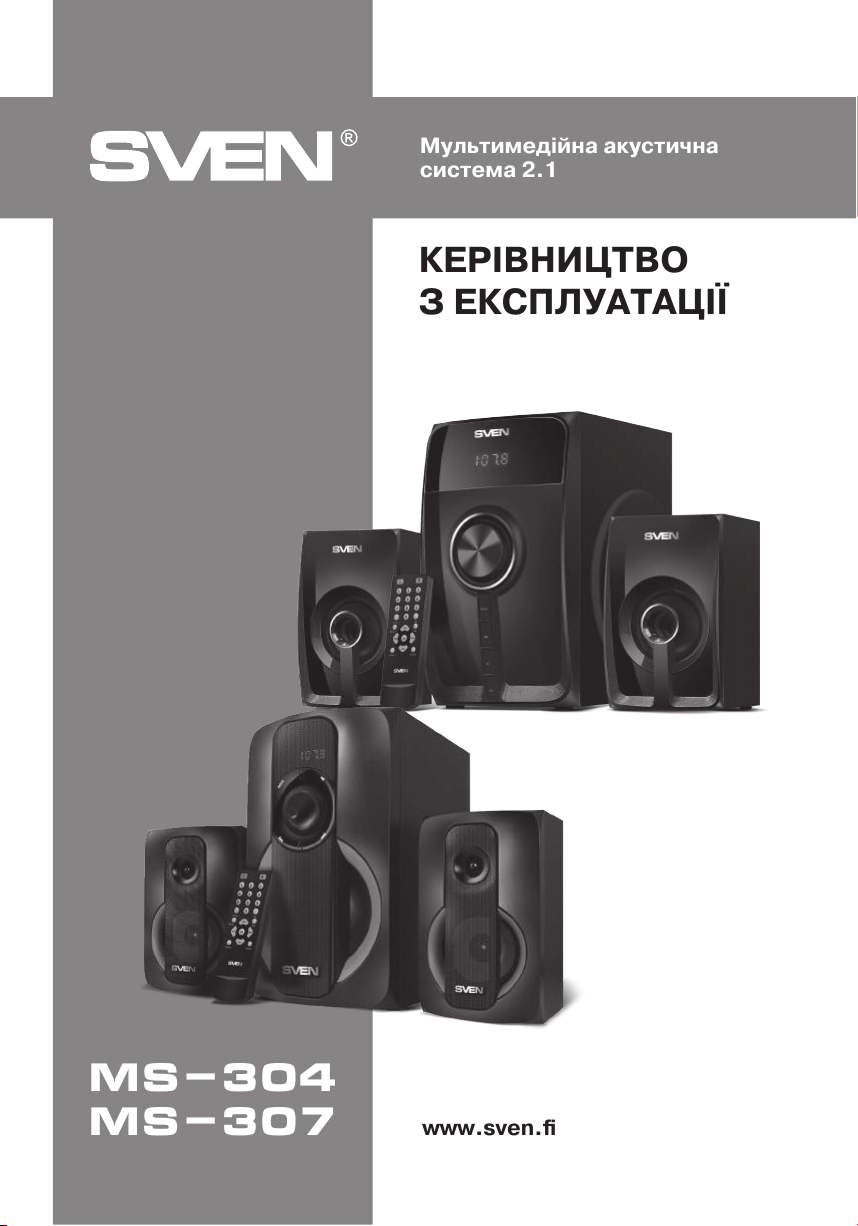

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

Мультимедійна акустична
система 2.1

www.sven.fi

MS-304
MS-307

UKR

12

Мультимедійна акустична

система 2.1

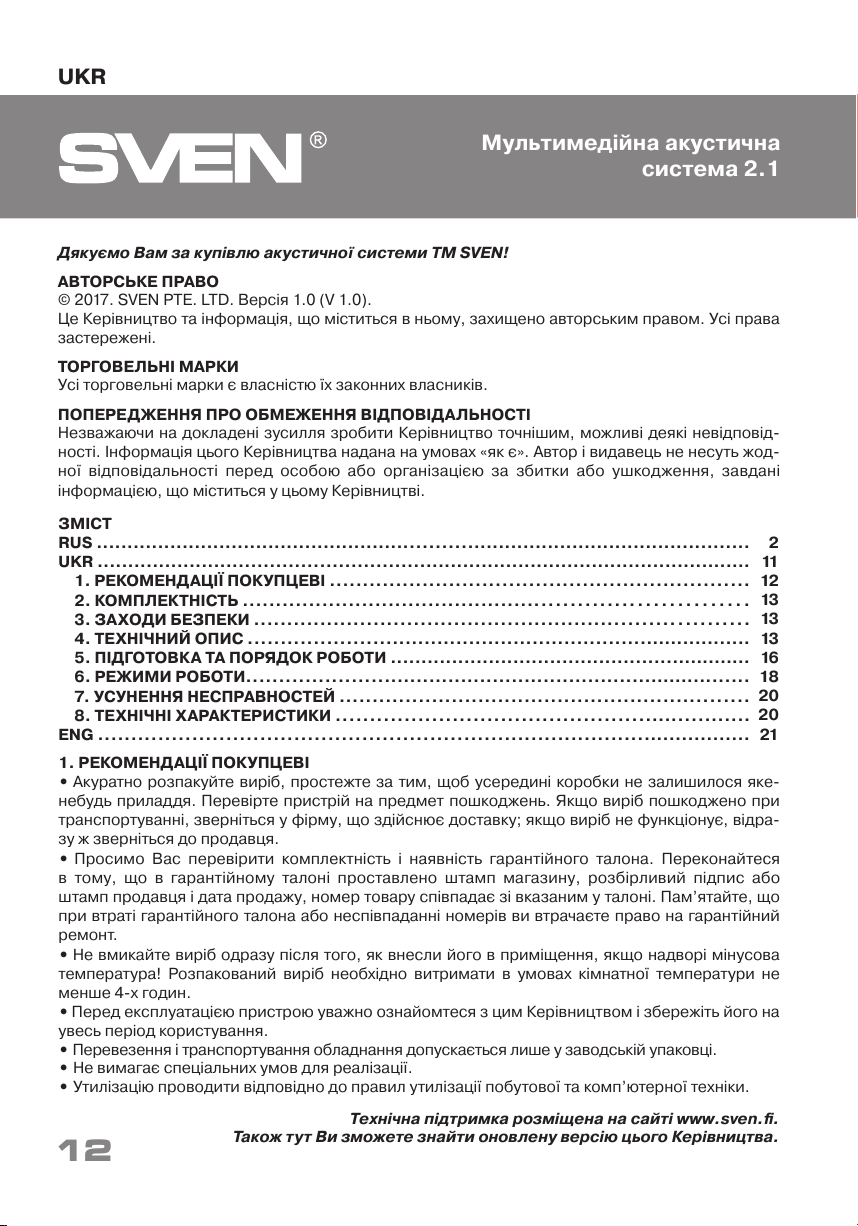

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2017. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ .......................................................... ..............

3. ЗАХОДИ БЕЗПЕКИ .........................................................................

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6. РЕЖИМИ РОБОТИ...............................................................................

7. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................

8. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

2
11
12
13
13
13
16
18

20
20
21

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу ж зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся
в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або
штамп продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам’ятайте, що
при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на гарантійний
ремонт.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.

• Не вимагає спеціальних умов для реалізації.

• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.

Технічна підтримка розміщена на сайтi www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

UKR

Керівництво з експлуатації

13

2. КОМПЛЕКТНІСТЬ

• Сабвуфер – 1 шт.

• Сателіти – 2 шт.

• Пульт дистанційного управління (ПДУ) – 1 шт.

• Елементи живлення типу ААА – 2 шт.

• Сигнальний кабель – 1 шт.

• Антенний провід – 1 шт.

• Керівництво з експлуатації – 1 шт.

• Гарантійний талон – 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос-

тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного
центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi.

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів.

Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або
подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС)

MS-304/MS-307

призначена для відтворення музики та озвучу-
вання ігор, фільмів тощо. АС оснащена вмонтованим підсилювачем потужності та акустич-
ними кабелями, завдяки чому вона може бути підключена практично до будь-яких джерел
аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без використання додаткового під-
силювача потужності. АС має вмонтовані FM-радіо,

Bluetooth-модуль і

програвач аудіо-

файлів. ПДУ в комплекті.

Особливості

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними пристроями та ін-

шими джерелами звуку

•

Безпровідна передача сигналу по Bluetooth

• Вмонтований програвач аудіофайлів з носіїв пам’ятi

• Вмонтоване FM-радіо

Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним струмом.

MS-304
MS-307

MODE

b

c

d
e

f

a

a

e

c

d

f

b

MS-304

MS-307

UKR

14

Мультимедійна акустична

система 2.1

• Вмонтовані FM-радіо і годинник

• Буквено-цифровий LED-дисплей

• Роз’єми для підключення USB flash, SD card

• Пульт дистанційного управління

• Режими «Mute», «ST-BY»

• Матеріал корпусу сабвуфера і сателітів – дерево

(MDF)

Панелі управління сабвуфера:

a LED-дисплей
b Регулятор рівня гучності
c MODE: кнопка перемиканя режимів

PC/Bluetooth/FM/USB/SD/MMC
d : перехід на наступний трек (короткочасне
натиснення у режимі “програвач” i Bluetooth);
наступна станція** (короткочасне натиснення у режимі
“радіо”)
e : Відтворення/Пауза (короткочасне натиснення
у режимі “програвач”);
автоматичний пошук старт/стоп (короткочасне
натиснення у режимі “радіо”)
f : перехід на попередній трек (короткочасне
натиснення у режимі “програвач” i Bluetooth);
попередня станція** (короткочасне натиснення
у режимі “радіо”)
g USB: роз’єм для встановлення USB flash носія*
з музичними файлами, записаними
у форматах МР3, WAV
h SD/MMC: роз’єм для встановлення SD/ MMC-карток*
з музичними файлами, записаними у форматах МР3, WAV

i BASS: регулятор рівня тембра НЧ
j FM ANT: роз’єм для підключення антени приймача
k PC: роз’єм для під’єднання до ПК, мобільних

пристроїв та інших джерел звукового сигналу

l AUDIO OUTPUT: роз’єм для під’єднання сателітів
m ON/OFF: вимикач живлення
n Шнур живлення

Мал. 1. Панель управління сабвуфера

g h

SD/MMC

USB

e

i

f

h

g

d

k

l

j

b

ca

i

j

k

l

FM

ANT

L

R

L

R

AUDI O INPUT

AUDI O OUTPU T

ON

OFF

~220 V/50H z

BASS

WA R N I NG : S H OC K HA Z A R D-D O N OT O P E N

Mad e in chin a

n

m

PC

PC

Керівництво з експлуатації

UKR

15

Пульт дистанційного управління:

a : вмикання/вимикання АС
b 0-9: цифрове поле
c : вмикання/вимикання звуку
d PC/BT: вибір режимів PC (лінійний вхід) або Bluetooth
e USB/SD: вибір режиму програвання файлiв з карт пам’яті
f : Відтворення/Пауза (короткочасне натиснення у режимі “програвач”);

автоматичний пошук старт/стоп (короткочасне натиснення у режимі “радіо”)
g : перехід на попередній трек (короткочасне натиснення у режимі “програвач” i Bluetooth);
перехід на попередню станцію** (короткочасне натиснення у режимі “радіо”)
h TUNING-/+: кнопки для ручного налаштування на необхідну частоту радіостанції. Коротке
натискання – збільшення/зменшення частоти з кроком 100 кГц. При тривалому натисканні ак-
тивується режим пошуку першої (вгору/вниз по частоті) радіостанції

Мал. 3. Пульт ДУ

Мал. 2. Задня панель сабвуфера

MS-304
MS-307

UKR

16

Мультимедійна акустична

система 2.1

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра. Саб-

вуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці кім-
нати, де сабвуфер звучатиме якнайкраще.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-
новлюйте АС якомога далі від цих пристроїв.

Підключення АС

Модель

MS-304/MS-307

можна підключити практично до будь-яких джерел аудіосигналу:

DVD/CD-плеєрів, ПК, ноутбуку тощо (див. схему на мал. 4).

• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть колон-
ки до роз’ємів AUDIO OUTPUT L/R l сабвуфера. Праву колонку за допомогою акустичного
кабелю з’єднайте з виходом AUDIO OUTPUT R сабвуфера, а ліву колонку – з виходом AUDIO
OUTPUT L (див. схему на мал. 4).

Примітка. Перевірте надійність фіксації роз’ємів.

• Для підключення АС до ПК, МР3/CD-плеєрів використовуйте сигнальний кабель 2RCA до
mini-jack (з комплекту). Для цього підключіть спочатку RCA-джеки сигнального кабелю до
роз’ємів L і R аудіовходу AUDIO INPUT k, а далі підключіть mini-jack (Ø 3,5 мм) сигнального
кабелю до порту LINE OUT звукової карти ПК або аудіовиходу (OUTPUT) МР3/CD-плеєра, як
показано на мал. 4.

• Для підключення АС до TV, DVD/CD-програвачів використовуйте сигнальний кабель 2RCA до
2RCA (не входить до комплекту). Для цього підключіть спочатку RCA-джеки сигнального ка-

i VOL+/-: регулювання рівня гучності
j FM: кнопка вмикання режиму “радiо”
k EQ: кнопка вмикання режиму еквалайзера (в режимі “програвач”)
l : перехід на наступний трек (короткочасне натиснення в режимі “програвач” i Bluetooth);

перехід на наступну станцію

** (короткочасне натиснення у режимі “радіо”)

Встановлення батарейок у пульт ДУ:

• Відкрийте відсік для батарейок на задній стороні пульта ДУ.

• Вставте батарейки типу ААА (з комплекту).

• Закрийте відсік для батарейок.

Примітки:

• Використовуйте ПДУ під кутом не більше 30° на відстані не більше 7 метрів.

• Якщо ПДУ не працює, перевірте наявність батарейок або замініть розряджені на нові.

• Виймайте батареї з пульта, якщо не збираєтеся користуватися ним протягом тривалого
часу (понад тиждень).

* Носії потрібно відформатувати в FAT, FAT32. Можна використовувати картки пам’яті SDHC class 10
і нижче. Не рекомендується підключення зовнішніх жорстких дисків та інших пристроїв, відмінних від
USB flash, це може призвести до пошкодження АС.
** Перемикання цих частот відбувається, якщо у пам’яті записані станції.

FM

ANT

L

R

L

R

AUDIO IN PUT

AUDIO OU TPUT

ON

OFF

~220V/ 50Hz

BASS

WA R NI N G :S H O C K H A Z AR D-D O N OT O P E N

Made i n china

PC

Керівництво з експлуатації

UKR

17

Мал. 4. Схема підключення

FM-антена

Права

колонка

Ліва

колонка

Підключення

USB flash/SD-карток

CD-програвач

Cигнальний кабель

2RCA до 2RCA

Сигнальний кабель

2RCA до mini-jack

CD

Комп’ютер

DVD

Плеєр

USB

SD

SD/MMC

USB

белю до роз’ємів L і R аудіовходу AUDIO INPUT k, а далі підключіть RCA-джеки до роз’ємів
аудіовиходу TV, DVD/ CD-програвачів, як показано на мал. 4.

• Підключіть сабвуфер до мережі за допомогою шнура живлення n.

• Увімкніть живлення АС вимикачем m (положення ON) на задній стінці сабвуфера.

• Кнопкю MODE c на передній панелі або кнопкою a на ПДУ увімкніть систему.

• Оберіть бажане джерело сигналу короткочасним натисненням кнопки MODE c на панелі уп-

равління або натисненням відповідної кнопки на ПДУ.

• Оберіть бажаний рівень гучності системи за допомогою регулятора b на панелі управління
або скористайтеся кнопками VOL+/- i на ПДУ.

• Оберіть бажаний рівень тембру НЧ системи за допомогою регулятора BASS+/- i на задній
панелі сабвуфера.

• Під час прослуховування радіо зорієнтуйте антену для якісного прийому, попередньо підклю-
чивши її до роз’єму FM ANT j (див. мал. 4).

• Після закінчення використання АС не забудьте вимкнути пристрій вимикачем m (положення
OFF), а також вийняти шнур живлення n з розетки.

6. РЕЖИМИ РОБОТИ
Режим “програвач”

• Система автоматично перейде у режим “програвач”, якщо встановити один з носіїв (USB

flash чи SD/MMC card)* у відповідні роз’єми g або h, чи скористатися кнопкою MODE c на
передній панелі або натиснути кнопку USB/SD e на ПДУ. На LED-дисплеї a відобразиться

MS-304
MS-307

FM
ANT

L

R

L

R

AUDIO IN PUT

AUDIO OU TPUT

ON

OFF

~220V/ 50Hz

BASS

WAR NI N G :S H O C K H A Z AR D-D O NO T O P E N

Made in c hina

PC

Мультимедійна акустична

система 2.1

UKR

18

вибраний режим, потім кількість знайдених треків і порядковий номер відтворюваного трека,
далі час відтворення від початку. Відтворення розпочнеться автоматично.

• Для вибору трека можна безпосередньо ввести його порядковий номер з ПДУ, використо-
вуючи цифрові кнопки b. На дисплеї a короткочасно відобразиться порядковий номер тре-
ка, а згодом час відтворення від початку.

• Режим EQ (в режимі “програвач”). Доступно 7 попередньо встановлених налаштувань: bas;
pop; roc; jaz; cla; cou; nor.

* Під час використання SD card місткістю менше 512 Mb можлива некоректна робота. При викорис-
танні USB flash носія місткістю більше 8 Gb можливе збільшення часу на опрацювання команд.

Режим Bluetooth

• Для передачі сигналу в цьому режимі потрібно заздалегідь встановити зв’язок з джерелом

сигналу (див. мал. 5). Для цього виберіть режим Bluetooth за допомогою кнопки MODE c на
передній панелі сабвуфера або PC/BT d на ПДУ. Через 2-3 секунди АС перейде у режим
пошуку, на дисплеї a відобразиться режим «BLUE».

• На джерелі сигналу (телефон, ноутбук, смартфон тощо) потрібно вибрати режим пошуку при-
строїв Bluetooth. На екрані відобразиться найменування «

MS-304/MS-307

», з яким потрібно

встановити з’єднання*.

• Якщо підключення вдале, індикатор «BLUE» має постійне світіння. Якщо підключення не від-
булося, індикатор «BLUE» має переривчасте світіння. У цьому випадку слід ще раз перевести
систему в режим пошуку (вимкнути і знову ввімкнути режим Bluetooth)**.

* Для з’єднання через Bluetooth з деякими моделями пристроїв, можливо, треба буде ввести код
«0000».

** Якщо виріб вже прописано у списку пристроїв джерела звуку, то повторна активація режиму по-
шуку не обов’язкова. Виберіть лише ім’я виробу і команду «підключитися» на джерелі.

Мал. 5. Схема з підключенням Bluetooth-модуля

FM-антенна

Права

колонка

Ліва

колонка

Підключення

USB flash/SD-карток

USB

SD

SD/MMC

USB

Телефон

Комп’ютер

UKR

Керівництво з експлуатації

19

Режим “радіо”

• Для переходу в режим “радіо” необхідно при увімкненій АС скористатися кнопкою MODE c

на передній панелі сабвуфера чи кнопкою FM j на ПДУ. На дисплеї a відобразиться по-
точна частота налаштування.

• Для автоматичного сканування та запам’ятовування знайдених станцій натисніть і утриму-
йте кнопку e на передній панелі сабвуфера чи кнопку f на ПДУ. Повторне натиснення на цю
кнопку до закінчення сканування зупинить процес сканування. Під час сканування на дисплеї
a відображається частота, а під час запам’ятовування станції короткочасно відображається
присвоєний їй порядковий номер.

• Для ручного сканування діапазону використовуйте кнопки TUNING -/+ h (вниз/вгору за
частотою) на ПДУ.

• Якщо в пам’яті пристою вже є запам’ятовані станції, то перемикання здійснюється коротко-
часним натисканням на кнопки d, f на передній панелі сабвуфера або g, l на ПДУ. Також
з цифрового поля ПДУ b можливе безпосереднє введення частоти або номера запам’ято-
ваної станції. На дисплеї a короткочасно відображається номер станції, а потім частота.

Режим “лінійний вхід” (PC)

• Для переходу в режим PC необхідно при увімкненому виробі скористатися кнопкою MODE

c на передній панелі сабвуфера чи кнопкою PC/BT d на ПДУ. На дисплеї a відобража-
тиметься «PC».

Режим ST-BY

• Для вмикання цього режиму та виходу з нього натисніть та утримуйте кнопку MODE c на

передній панелі або кнопку a на ПДУ.

Режим MUTE

• Для переходу в режим MUTE натисніть кнопку c на ПДУ. Щоб вийти з режиму MUTE, повтор-

но натисніть кнопку c на ПДУ.

Примітка. Внаслідок постійного удосконалення програмного забезпечення опис екс-
плуатації АС може відрізнятися від наведеного у цьому Керівництві. Останню версію
Керівництва дивіться на сайті www.sven.fi.

MS-304
MS-307

UKR

20

Мультимедійна акустична

система 2.1

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт:

сабвуфера
сателітів

Діапазон частот, Гц:

сабвуфера
сателітів

Діаметр динаміків, мм:

сабвуфера
сателітів

Напруга живлення, В/Гц

Розміри, мм:

сабвуфера
сателітів (однієї колонки)

Вага, кг

8. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підста-
вою для претензій.

• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характеристи-
ки та комплектність може бути змінено без попереднього повідомлення.

Значення

40 (20 + 2 × 10)
20
2 × 10

40 – 150
150 – 20 000

Ø 128
Ø 77

~230/50

159 × 272 × 245
104 × 171 × 108

3,3 (MS-304); 3,1 (MS-307)

Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною кон-
сультацією до найближчого до вас сервісного центру. Не ремонтуйте АС самостійно.

Несправність

АС не вмикається.

Немає звуку або
в колонках АС
занадто тихий
звук.

Спотворення
звуку.

Не функціонує
пульт ДУ.

Причина

Не підключена до мережі живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Велика амплітуда вхідного сигналу.

Розряджені батарейки.

Спосіб усунення

Перевірте правильність підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Регуляторами гучності джерела
сигналу та АС зменшіть величину
вхідного сигналу.

Замініть батарейки на нові.

7. УСУНЕННЯ НЕСПРАВНОCТЕЙ

OPERATION
MANUAL

2.1 Multimedia Speaker System

www.sven.fi

MS-304
MS-307

ENG

2.1 Multimedia Speaker System

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2017. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on “as is” terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

.............

2. PACKAGE CONTENTS.............................................................

............

3. SAFETY PRECAUTIONS ..................................................

...................

4. TECHNICAL DESCRIPTION ....................................................

................

5. PREPARATION AND OPERATION ..........................................

......................

6. OPERATION MODES ....................................................

.......................

7. TROUBLESHOOTING.................................

...............................................

8. TECHNICAL SPECIFICATIONS ....................................................

...........

2

11
21
22
23
23
23
26
28

30
30

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the de-

vice for damage; if the product was damaged during transportation, address the firm which carried
out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty card
has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods num-
ber corresponds to that in the warranty card. Remember: in case of warranty card loss or discrepan-
cy of numbers you forfeit the right for warranty repairs.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

• Shipping and transportation equipment is permitted only in the original container.

• Does not require special conditions for realization.

• Dispose of in accordance with regulations for the disposal of household and computer equip-

ment.

Technical support is at www.sven.fi.

22

23

ENG

Operation Manual

2. PACKAGE CONTENTS

• Subwoofer – 1 pc

• Satellites – 2 pcs

• Remote control (RC) – 1 pc

• AAA type batteries – 2 pcs

• Signal cable – 1 pc

• Antenna wire – 1 pc

• Operation manual – 1 pc

• Warranty card – 1 pc

3. SAFETY PRECAUTIONS

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and

repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available at www.sven.fi.

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When ope-

rating the MSS, do not put any devices on it, do not cover it with cloth or other objects preventing it
from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-304/MS-307

2.1 Multimedia Speaker System (MSS) is designed to play music and sound
games, movies, etc. The MSS has a built-in power amplifier and audio cables tnabling it to connect
to virtual to any audio source (CD/DVD-player, TV, PC, etc.) without using an additional power
amplifier. The MSS has a built-in FM radio,

Bluetooth module

and audio files player. Remote control

is included.

Features

• Speaker system is compatible with PCs, DVD/Media-players, mobile devices and other sound

sources

• Wireless signal transmission via Bluetooth

module

• Built-in audio files player from external storage devices

• Built-in FM radio

• Alphanumeric LED display

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

MS-304
MS-307

MODE

b

c

d
e

f

a

a

e

c

d

f

b

MS-304

MS-307

ENG

24

2.1 Multimedia Speaker System

• USB flash port and SD card slot

• Remote control

• MUTE and ST-BY modes

• Wooden (MDF) cabinets of the subwoofer and satellites

Subwoofer control panels:

a LED display
b Volume level control knob
c MODE: switch button of PC/Bluetooth/FM/USB/

SD/MMC
d : next track (pressed short in the Player and
Bluetooth mode);
next station** (pressed short in the Radio mode)
e : Play/Pause (pressed short in the Player mode);
Start/Stop auto scan (pressed short in the Radio mode)
f : previous track (pressed short in the Player and
Bluetooth mode);
previous station** (pressed short in the Radio mode)
g USB: port for a USB flash device* containing МР3,
WAV audio files
h SD/MMC: slot for SD/MMC cards* containing МР3,
WAV audio files

i BASS: bass level control knob
j FM ANT: radio antenna input jack
k PC: jack to connect PC, mobile devices, and other

audio sources

l AUDIO OUTPUT: jack to connect satellites
m ON/OFF: power switch
n Power cord

Fig. 1. Subwoofer control panel

g h

SD/MMC

USB

e

i

f

h

g

d

k

l

j

b

ca

i

j

k

l

FM

ANT

L

R

L

R

AUDI O INPUT

AUDI O OUTPU T

ON

OFF

~220 V/50H z

BASS

WA R N I NG : S H OC K HA Z A R D-D O N OT O P E N

Mad e in chin a

n

m

PC

PC

ENG

Operation Manual

25

Remote control :

a : On/Off button
b 0-9: numeric pad
c : sound on/off button
d PC/BT: PC line input or Bluetooth mode selection
e USB/SD: playback audio files mode selection
f : Play/Pause (pressed short in the Player mode);

auto scan start/stop (pressed short in the Radio mode)
g : previous track (pressed short in the Player and Bluetooth mode);
previous station

** (pressed short in the Radio mode)

h TUNING-/+: buttons for manual radio frequency scanning. Increase/ decrease the frequency up
to 100 kHz by pressing short. By pressing long the search mode is activated the first station (up/
down the frequency range).

Fig. 3. Remote

control

Fig. 2. Subwoofer rear panel

MS-304
MS-307

ENG

26

2.1 Multimedia Speaker System

5.

PREPARATION AND OPERATION

Speaker placement

• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits

non-directional sound, therefore it can be located in any place of the room where it sounds the best.

• Place MSS as far away as possible from monitors and TV sets, to avoid insignificant image dis-
tortion

.

Installation and operation

MS-304/MS-307

speaker system can be connected to virtually any audio devices: DVD/CD

players, PCs, laptops, etc. (see connection diagram in Fig. 4).

• Before making any connections, make sure the MSS is off and unplugged. Th en c on ne ct s pe ak er s
to the subwoofer AUDIO OUTPUT L/R l jacks using built-in audio cables. Connect the right speaker to
the subwoofer AUDIO OUTPUT R and the left speaker – to the AUDIO OUTPUT L (see con- nection
diagram in Fig. 4).

Note. Check the fixation connectors.

• To connect the MSS to a PC, МР3/CD player, use 2RCA to mini-jack signal cable (included). Con-
nect the RCA jacks of the signal cable to the L and R jacks of the AUDIO INPUT k, and the mini-jack
(Ø 3.5 mm) of the signal cable – to the LINE OUT port of your PC sound card or to the audio output
(OUTPUT) of your МР3/CD player, as shown in Fig. 4.

• To con nect t he MSS to a TV set or DVD/CD player, use 2RCA to 2RCA signal cable (not included).
First connect the RCA jacks of the signal cable to the L and R jacks of AUDIO INPUT k and then
connect RCA jacks to your TV set or DVD/CD player audio output jacks, as shown in Fig. 4.

i VOL+/-: volume level control buttons
j FM: Radio mode switch button
k EQ: equalizer mode switch button (in the Player mode)
l : next track (pressed short in the Player and Bluetooth mode);

next station

** (pressed short in the Radio mode)

Battery Installation

• Open the battery compartment on the back of the remote control.

• Insert the included AAA batteries.

• Close the battery compartment.

Notes:

• Use the RC at an angle no more than 30° at a distance of no more than 7 meters.

• If the remote control does not operate, check the batteries or replace the discharged batteries
with new ones.

• Remove the batteries from the RC if you don’t intend to use it for a long time (more than one
week).

* The storage device must be formatted as FAT, FAT32. Memory cards SDHC class 10 or less can be used.
Connection of external hard disks other than USB flash drive is not recommended, otherwise it can cause
the MSS damage.
** The frequencies are switched if stations have been preset in the memory.

FM

ANT

L

R

L

R

AUDIO IN PUT

AUDIO OU TPUT

ON

OFF

~220V/ 50Hz

BASS

WA R NI N G :S H O C K H A Z AR D-D O N OT O P E N

Made i n china

PC

ENG

Operation Manual

27

Fig. 4. Connection diagram

USB flash/SD card

connection

CD

DVD

USB

SD

SD/MMC

USB

• Connect the subwoofer to the mains outlet with the power cord n.

• Turn on the MSS power supply using switch m (ON position) on the subwoofer rear panel.

• Turn on the MSS by pressing MODE button c on the front panel or a button on the remote con-

trol.

• Select a desired signal source by pressing short MODE button c on the control panel or pressing
corresponding button on the remote control.

• Adjust the master volume as desired with knob b on the control panel or with the VOL+/- buttons
i on the remote control.

• Use BASS+/- knob i on the rear panel to adjust the subwoofer volume level.

• In order to have the high-fidelity reception orient the antenna in direction of radio signal when

listening to the radio, first connecting the antenna to FM ANT jack j (see Fig. 4).

• When the MSS operation is over, mind to switch it off using switch m (OFF position) and unplug
the power cord n from the socket.

6. OPERATION MODES
Player Mode

• The system will enter the Player mode automatically when a carrier (USB flash or SD/MMC card)*

is connected to corresponding ports g or h; or press MODE button c on the front panel of the
subwoofer or USB/SD button e on the remote control. The LED display a will show the selected
mode, then the number of the tracks found and the track’s number on the play list and then the
playback time. The playback will start automatically.

PC

Player

Right

speaker

FM antenna

2RCA to 2RCA

signal cable

2RCA to mini-jack

signal cable

Left

speaker

CD player

MS-304
MS-307

FM
ANT

L

R

L

R

AUDIO IN PUT

AUDIO OU TPUT

ON

OFF

~220V/ 50Hz

BASS

WAR NI N G :S H O C K H A Z AR D-D O NO T O P E N

Made in c hina

PC

ENG

2.1 Multimedia Speaker System

28

• To select a track, you can directly enter its number on the remote control using the numeric pad
buttons b. The display a will show the track number for a short time and then the playback time
elapsed.

• EQ mode (in the Player mode). There are 7 available preset settings: bas; pop; roc; jaz; cla; cou;
nor.

* The operation may be incorrect if a SD card of 512 Mb capacity or lower is used. If a USB flash device of
8 Gb capacity or more is used, command processing time may be extended.

Bluetooth mode

• In order to transmit signal in this mode it is necessary at first to connect the device with a signal

source (see Fig. 5). For this purpose select the Bluetooth mode using MODE button c on the front
panel of the subwoofer or PC/BT button d on the remote control. After 2-3 seconds the speaker
system will enter the search mode, BLUE mode will be shown on the display a.

• It is necessary to select the search mode of devices with Bluetooth on a signal source (telephone,
notebook, smartphone, etc.). “

MS-304/MS-307

” message will be displayed on the screen which it

should be connected to*.

• The BLUE indicator lights continuously when connection is successful. If there is no connection,
BLUE indicator will blink. In this case the system should be switched over to the search mode once
again (turn off and turn on Bluetooth mode)**.

* You might have to enter “0000” code to connect some models via Bluetooth.

** If an item has been already registered in the device list of sources, then the second search mode
activation is not needed. Choose only the item name and the “connect” command on the source.

Right

speaker

Left

speaker

USB

SD

SD/MMC

USB

Phone

PC

FM antenna

USB flash/SD card

connection

Fig. 5. Bluetooth module connection diagram

ENG

Operation Manual

29

Tuner Mode

• Use MODE button c on the front panel of the subwoofer or FM button j on the remote control

to enter the Tuner mode. The display a will backlight the current adjustment frequency.

• Press and hold button e on the front panel of the subwoofer or button f on the remote control
short to auto scan and memorize the found stations. The second pressing of this button before the
scanning is over will stop the auto scanning process. The display a shows the frequency being
scanned, when a radio station is being memorized, the display shows its assigned sequence
number for a short moment.

• For manual scanning, use buttons TUNING -/+ h on the remote control (up/down the frequency
range).

• If preset radio stations are available in the memory, you can switch from one to another by short
pressing buttons d and f on the front panel of the subwoofer or buttons g and l on the remote
control. You can also enter the frequency or the number of the preset station using numeric pad
buttons b on the remote control. The display a will show the station number for a short moment
and then its frequency.

“Line input” Mode (PC)

• Press MODE button c on the front panel of the subwoofer or PC/BT button d on the remote

control to switch to the PC mode. The display a will show PC inscription.

ST-BY Mode

• To enter/ exit this mode , press a nd hold d own MODE button c on the front panel of the

subwoofer or button a on the remote control.

MUTE Mode

• To enter the MUTE mode, press button c on the remote control. To exit the MUTE mode, press

this button c once again.

Note. Due to the constant development of the software, the actual MSS operation may
differ from described in this Manual. The most recent version of the Manual is available at
www.sven.fi.

MS-304
MS-307

ENG

2.1 Multimedia Speaker System

30

Parameter, measurement unit

Output power (RMS), W:

subwoofer
satellites

Frequency response, Hz:

subwoofer
satellites

Speakers diameter, mm:

subwoofer
satellites

Power supply, V/Hz

Dimensions, mm:

subwoofer
satellites (one speаker)

Weight, kg

8. TECHNICAL SPECIFICATIONS

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due to
the improvement of SVEN production.

Value

40 (20 + 2 × 10)
20
2 × 10

40 – 150
150 – 20,000

Ø 128
Ø 77

~230/50

159 × 272 × 245
104 × 171 × 108

3.3 (MS-304); 3.1 (MS-307)

If none of the above methods can solve the problem, please seek professional advice at your
nearest service center. Never attempt to repair the product yourself.

Problem

The MSS does not
turn on.

No sound or the
sound is too quiet.

Distortion of sound.

The remote control
is not working.

Cause

The M SS is n’ t c on ne ct ed to a ma in s
outlet.

The p ow er s wi tc h is o ff.

Volume level is set at minimum value.

Improperly connected audio source.

Large amplitude of the input signal.

The b at te ri es a re di sc ha rg ed .

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect the audio sources correctly.

Tur n d own t he sou rce vo lum e

and the MSS volume.

Replace the batteries with new ones.

7. TROUBLESHOOTING

Мультимедийная
акустическая система 2.1

Моделі: MS-304, MS-307
Импортер в России: OOO «РЕГАРД», 109052,
РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75,
стр. 5. Условия гарантийного обслуживания смотри-
те в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат
Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15.
Сделано в Китае.

Модели: MS-304, MS-307
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].

Приз-
начення, споживчі властивості та відомості про без-
пеку товару дивіться у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться в гаран-
тійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс. Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому
місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат
Роуд, № 02-02, Сінгапур, 427447.
Виготовлено під контролем «Свен Скандинавія
Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.
