Sven MS-220 User Manual [ru]

8

1

8. Технические характеристики

Параметры

Выходная мощность, Вт

Частотный диапазон, Гц

Соотношение сигнал/шум, дБ

Диаметр ВЧ-динамиков, дюймов

Диаметр НЧ-динамиков, дюймов

Масса, кг

Размеры (Ш х В х Г), мм

Питание

Примечание. Характеристики из таблицы являются справочными и не могут
быть основанием для претензий. Мы постоянно улучшаем качество нашей про­дукции, поэтому технические характеристики могут быть изменены без пред­варительного уведомления.

Значение

2 х 7

40 – 18 000

> 75

1

3

3

104 х 165 х 150

~220 В, 50 Гц

9. Устранение неисправностей

Проблема

Нет звука

Способ устранения

• Проверьте правильность подключения сетевого кабеля.

• Проверьте подключение АС к источнику сигнала. Возможны обрыв или
короткое замыкание.

• Проверьте источник сигнала.

Содержание

Авторское право ........................................................................................... 2

Предупреждение об ограничении ответственности

1. Меры безопасности и предосторожности

2. Комплектация АС

3. Особенности АС

....................................................................................

......................................................................................

..............................................

4. Внешний вид АС ....................................................................................... 5

5. Подключение АС

6. Управление АС

7. Расположение АС

8. Технические характеристики

.....................................................................................

.......................................................................................

.................................................................................... 7

.................................................................. 8

9. Устранение неисправностей ................................................................... 8

..................................

2

3

4

4

6

7

Искажение

звука

Звук исходит

только из

одного канала

• Проверьте АС на наличие повреждений.

• Проверьте правильность подключения акустического и
стереофонического кабелей.

• Неправильно подсоединены колонки.

• Проверьте соединительный кабель. Возможны обрыв или короткое

замыкание стереофонического сигнального кабеля.

2

7

Уважаемый покупатель!

Поздравляем Вас с приобретением мультимедийной акустической системы

торговой марки SVEN!

С момента своего основания в 1991 году компания SVEN разрабатывает и
производит высококачественное электронное и акустическое оборудование.
По оценкам известнейшей лаборатории iXBT торговая марка SVEN на протя­жении девяти лет (2001–2009 гг.) 8 раз получала премию «Бренд года». Продук-

SVEN неоднократно награждалась призами и наградами ведущих тес

ция
вых лабораторий, завоевывала дипломы на таких самых престижных между­народных выставках, как Hi-Fi Show, DVD Show, «Цифромания», Erika.

Широкий ассортимент продукции, строгая политика качества и взвешенная
ценовая политика позволили компании SVEN занять лидирующее положение
на восточноевропейском рынке бытовой и компьютерной электроники, что
подтверждается неизменно растущим из года в год количеством владельцев ап­паратуры с маркой SVEN.

Специалистами
наивысшего качества, на несколько шагов опережающей желания самого
требовательного потребителя.

Надеемся, что наша продукция доставит Вам удовольствие при эксплуатации!

ПЕРЕД УСТАНОВКОЙ И ВКЛЮЧЕНИЕМ КОМПЛЕКТА АКТИВНОЙ АКУСТИКИ

ОБЯЗАТЕЛЬНО ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ!

компании постоянно ведутся разработки аппаратуры

то-

Авторское право

© 2002, Sven Corporation. Данная инструкция и содержащаяся в ней
информация защищены авторским правом. Все права оговорены.

торговые марки являются собственностью их законных владельцев.

Все

6. Управление АС

Для правильного включения и управления акустической системы MS-220

необходимо выполнить следующие действия:

1. Вставьте вилку шнура (5) сетевого питания в сетевую розетку. Установите
уровень общей громкости на минимум поворотом регулятора VOLUME (2)
против часовой стрелки до упора.

2. Включите питание устройства выключателем POWER (6) (положение ON).

3. Включите источник сигнала.

4. Отрегулируйте уровень общей громкости

При повороте регулятора по часовой стрелке уровень громкости увеличива-

ется, при повороте против часовой стрелки — уменьшается.

5. Отрегулируйте уровень высоких и

соответственно TREBLE (4)
вой стрелке уровень громкости увеличивается, при повороте против часо­вой стрелки — уменьшается.

По завершении использования АС не забудьте выключить устройство из розетки.

и BASS (3).

поворотом регулятора VOLUME.

низких

частот поворотом регуляторов

При повороте регулятора по часо-

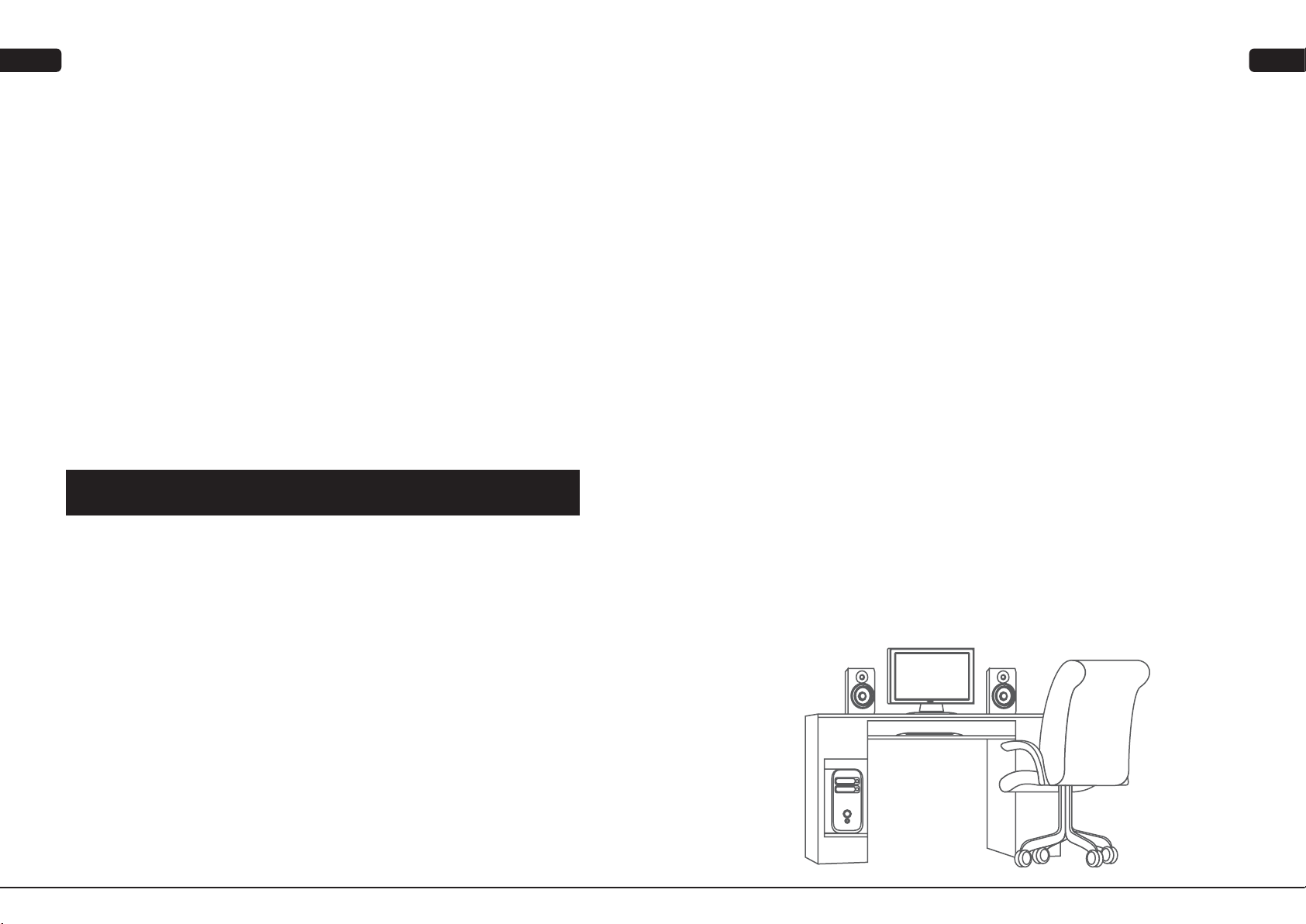

7. Расположение АС

При расстановке колонок рекомендуем воспользоваться
этой странице ниже рисунком, где показано расположение
чении их к персональному компьютеру.

Если компьютерный стол сравнительно небольшой, можно разместить колон­ки на специальных стойках (приобретаются отдельно) позади компьютерного
стола с левой и правой стороны соответственно на высоте 60–100 см от уровня
пола. Твиттеры должны находиться на уровне уха слушателя.

Расстояния от слушателя к каждой из

колонок должны быть равны.

приведенным на

колонок при подклю-

Предупреждение об ограничении ответственности

Несмотря на приложенные усилия сделать инструкцию более точной, в тек­сте возможны некоторые несоответствия. Информация данной инструкции
предоставлена на условиях «как есть». Автор и издатель не несут никаких
обязательств перед лицом или организацией за ущерб или повреждения,
вызванные информацией, содержащейся в данной инструкции. Производи­тель акустических систем не несет ответственности за
технические или редакционные оплошности, а также за повреждения — слу­чайные или происходящие от оборудования, его характеристик, конструкции
или использования. Необходимые изменения к данной инструкции будут
включаться в последующие издания.

сделанные при этом

6

3

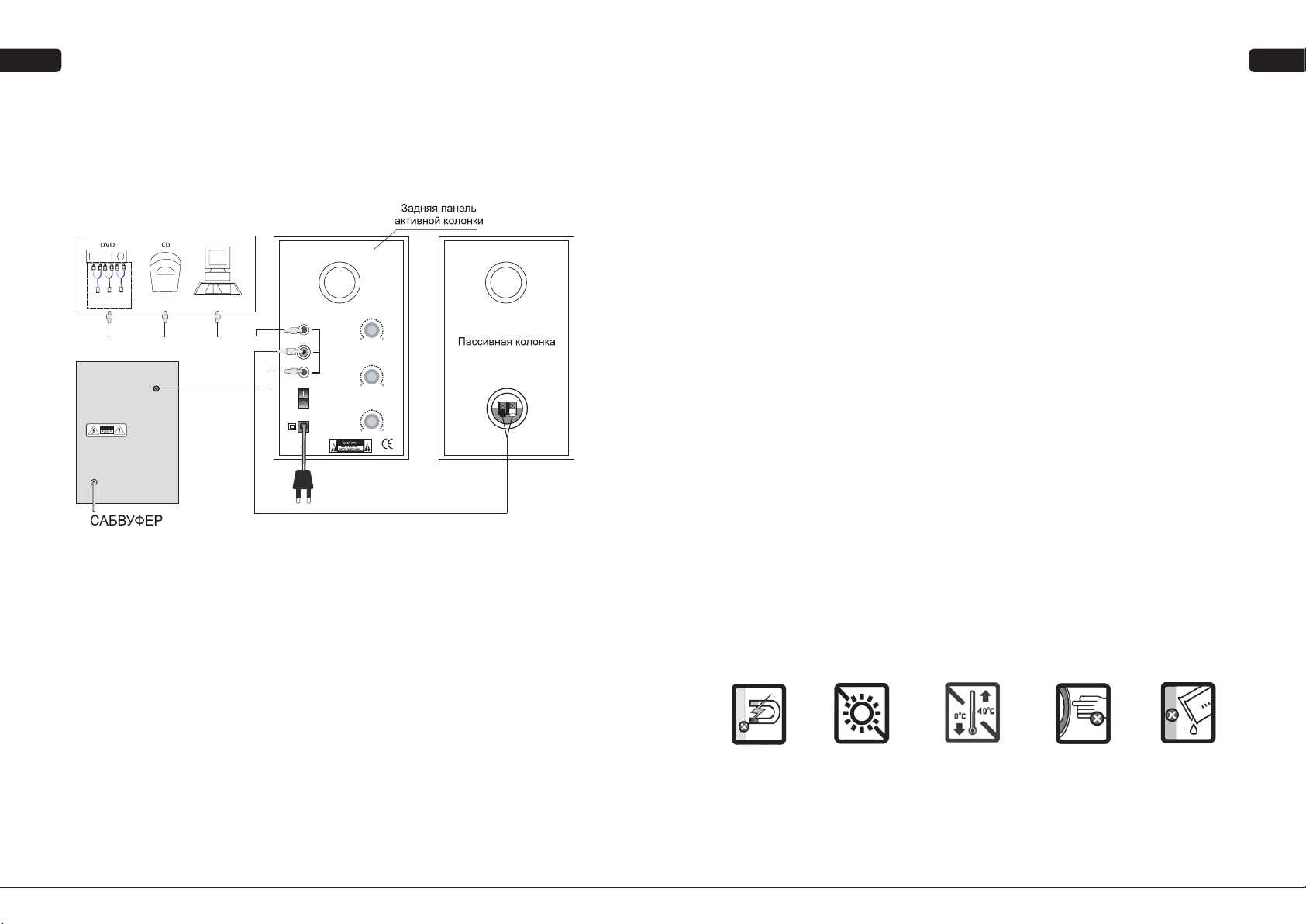

5. Подключение АС

Акустическая система MS-220 может быть подключена практически к любым
источникам аудиосигнала: DVD/CD, звуковой карте ПК и т. п. (см. схему ниже), а
также, при необходимости, к активному сабвуферу.

COMPUTER

cтереофонический сигнальный

кабель mini-jack к mini-jack

AUDIO INPUT

сигнальный кабель

из комплекта

сабвуфера

INPUT

L-SP

SUB.OUT

OFF

220V/50Hz

~

ON

VOLUME

_

+

BASS

_

+

TREBLE

_

+

Акустический кабель

(не входит в комплект)

1. Перед подключением убедитесь, что АС отключена от сети. Затем подклю-

чите колонки между собой. Для этого вставьте коннектор аудиокабеля снача­ла в разъем

пассивной колонки, а потом в разъем L-SP активной колонки.

2. Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля в разъем INPUT активной

колонки, а затем подключите его к выходу звуковой карты компьютера или к
аудиовыходу (разъем Ø 3,5 мм) другого источника звука. Аналогично (в слу­чае необходимости) подключается дополнительным сигнальным кабелем ак­тивный сабвуфер (см. схему выше).

Примечания:

1. Для подключения АС к DVD/CD/VCD-проигрывателю необходимо использовать сте­реофонический сигнальный кабель mini-jack (Ø 3,5 мм) к 2*RCA (не входит в комплект
поставки) или переходник mini-jack к 2RCA.

2. Проверьте надежность фиксации проводов в соединительных клеммах, соответствие
полярности подключения и отсутствие контакта оголенных проводов между собой и с
металлическими частями аппаратуры.

Обратите внимание на правильность подключения всех каналов и надежность фикса­ции соединительных кабелей в гнездах, иначе могут наблюдаться значительные шумы при
воспроизведении.

1. Меры безопасности и предосторожности

Мультимедийная акустическая система (далее — АС) серии MS-220 изго­товлена из высококачественных материалов с использованием новейших тех­нологий. При правильной эксплуатации АС прослужит Вам длительное время
без специального обслуживания.

При эксплуатации придерживайтесь, пожалуйста, следующих мер безопасности:

1.

Во избежание поражения электрическим током, не вскрывайте АС и не произ­водите ремонт самостоятельно. Обслуживание и ремонт должны произво-
дить только квалифицированные специалисты сервисного центра.

Перечень сервисных центров смотрите на сайте www.sven.ua

2.

Отключайте АС от сети перед любым переподключением и в том случае,

если не предполагаете значительное время использовать АС.

3. Отключая АС от сети, извлекайте кабель питания из розетки только за вилку.

4. Не допускайте замыканий проводов (в том числе и «заземленных») колонок

между собой,
приводит к поломке выходных каскадов усилителя.

5. Оберегайте АС от воздействия повышенной влажности, пыли, сильных маг­нитных полей, вибрации, высоких температур, прямых солнечных лучей, ед-

ких жидкостей и газов.

6.

Не трогайте динамики, это может привести к их повреждению.

7. Указания по уходу: для очистки корпуса используйте чистую мягкую ткань.

Для удаления трудновыводимых пятен, смочите ткань в слабом растворе
моющего средства, отожмите и протрите. Затем чистой сухой тканью вытрите
насухо. Не используйте для очистки растворители, такие как бензин или спирт,
так как они могут повредить поверхность устройства.

8. Не роняйте устройство

Оберегайте от

сильных

магнитных полей

с металлическими частями аппаратуры

, чтобы не повредить его.

Оберегайте от

воздействия прямых

солнечных лучей

Оберегайте от
воздействия повышенной
температуры и влажности

и на землю, т. к. это

Не трогайте

динамики

руками

Оберегайте от

воздействия едких

жидкостей и газов

4

5

2. Комплектация АС

Аккуратно распакуйте комплект акустики. Проследите за тем, чтобы вну­три коробки не остались какие-либо принадлежности. Проверьте устройство
на предмет наличия повреждений. Если какие-либо компоненты повреждены
или функционируют

неправильно, сразу же обратитесь к продавцу, у кото­рого Вы приобрели комплект акустики. Рекомендуем сохранить коробку и весь
упаковочный материал для возможной дальнейшей транспортировки АС.

Состав комплекта

1. Активная колонка ................................................................................ 1 шт.

2. Пассивная колонка ............................................................................. 1 шт.

3. Стереофонический сигнальный кабель mini-jack к mini-jack

(стереоразъем Ø 3,5 мм) ....................................................................... 1 шт.

4. Акустический кабель ................................................................................ 1 шт.

5. Инструкция по эксплуатации .................................................................. 1 шт.

6. Гарантийный талон .................................................................................. 1 шт.

3. Особенности АС

• Регулировка уровня общей громкости.

• Регулировка уровня высоких частот.

• Регулировка уровня низких частот.

Стереофонический аудиовход для подключения источников аудиосигнала:

•

CD/DVD-проигрывателей, телевизора, персонального компьютера и т. п.

• Трансформаторный источник питания.

• Выход на активный сабвуфер.

• Магнитное экранирование.

• Материал корпуса колонок — дерево (MDF).

Акустическая система MS-220 оснащена встроенным усилителем мощ­ности, благодаря чему может быть подключена практически к любым ис­точникам аудиосигнала (CD/DVD–проигрывателям, телевизору, ПК и т. п.)
без использования дополнительного усилителя мощности. Одна колонка
является активной (в нее
системы и на ней расположены органы управления), другая – пассивной.

Пассивная подключается к активной при помощи акустического кабеля.

встроен усилитель мощности акустической

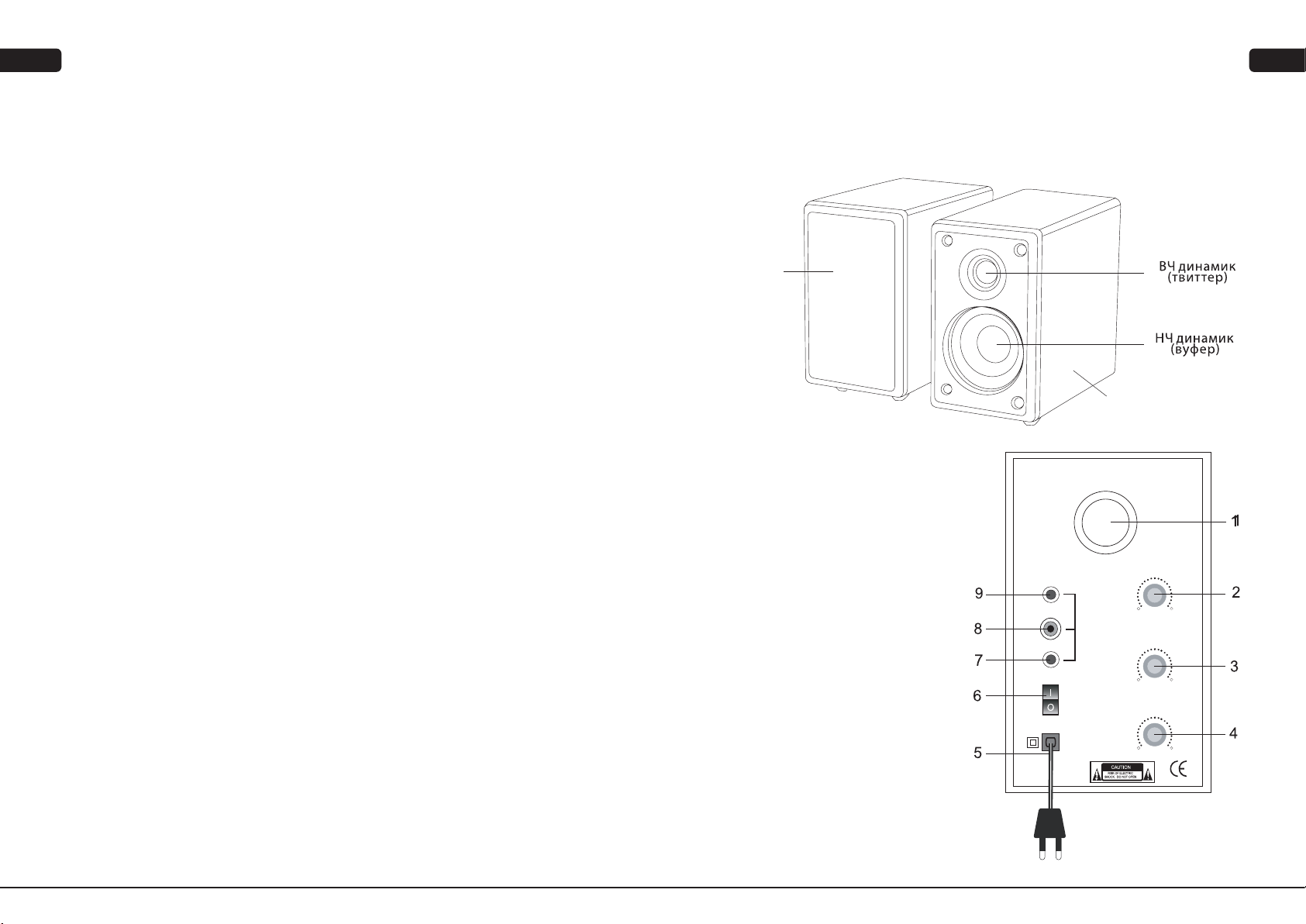

4. Внешний вид АС

Передняя панель АС

Пассивная

колонка

Задняя панель активной
колонки

1 – фазоинвертор

2 – регулятор уровня громкости (VOLUME)

3 – регулятор низких частот (BASS)

4 – регулятор высоких частот (TREBLE)

5 – шнур питания 220V/50Hz

6 – кнопка ON/OFF (вкл./выкл.)

7 – выход на сабвуфер (SUB.OUT)

8 – разъем для подключения

пассивной колонки (L-SP)

9 – разъем для подключения

источника аудиосигнала (INPUT)

INPUT

L-SP

SUB.OUT

OFF

220V/50Hz

~

Активная

колонка

VOLUM E

_

+

BASS

ON

_

+

TREBLE

_

+
